MODE D'EMPLOI FBI 14S47 D SAD929C - FBI 14S42 C SAD929C - FBI 14S47 D SAD929C - FBI 14S40 B KAD929C VALBERG
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériaux. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur présentation du ticket de caisse.
Merci d'avoir choisi ce produit VALBERG.
Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.
Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Visitez notre site Internet : www.electrodepot.fr
www.electrodepot.fr
Aperçu de l'appareil
Description de l'appareil
Utilisation de l'appareil
Avant utilisation de votre lave-vaisselle
Instructions d'installation
Chargement des paniers
Guide d'utilisation rapide
Utilisation de votre lave-vaisselle
Programmation du lave-vaisselle
Nettoyage et entretien
Informations pratiques
Conseils de dépannage
Codes d'erreur
Description de l'appareil
REMARQUE : Pour que votre lave-vaisselle donne des résultats optimaux, lisez toutes les consignes d'utilisation avant de l'utiliser pour la première fois.
1 Tuyau intérieur 2 Compartiment à sel 3 Compartiment à détergent 7 Panier supérieur
4 Bras de lavage inférieur 5 Microfiltre 6 Compartiment à couverts 8 Panier inférieur
A Bras de lavage supérieur B Étagère à tasses
REMARQUE : Les illustrations sont fournies à titre indicatif uniquement, les caractéristiques varient selon les modèles. Merci de vous référer à votre modèle spécifique.
Avant utilisation de votre lave-vaisselle

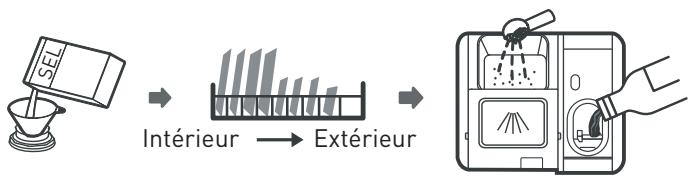

- Avant d'utiliser votre lave-vaisselle :
- Réglez l'adoucisseur d'eau
- Chargement du sel dans l'adoucisseur d'eau
- Chargez le panier
- Remplissez le compartiment
REMARQUE : Veuillez vous référer au chapitre « adoucisseur d'eau », si vous avez besoin de régler l'adoucisseur d'eau.
Chargement du sel dans l'adoucisseur d'eau
- Employez toujours du sel destiné à être utilisé dans un lave-vaisselle.
- Le compartiment à sel se trouve sous le panier inférieur et doit être rempli conformément aux explications ci-dessous :
Avertissement:
Utilisez uniquement du sel conçu spécifique pour les lave-vaisselle! Tout autre type de Sel qui n'est pas spécifiquement destiné à être utilisé dans un lave-vaisselle, en particulier le sel de table, endommagerait l'adoucisseur d'eau. En cas de dommages imputables à l'utilisation d'un sel inapproprié, le fabricant décline toute garantie ainsi que toute responsabilité quant aux dommages causés. - Attendez d'être prêt à lancer un cycle de lavage avant de reposer le réservoir de sel. Ceci évitera que d'éventuels grains de sel ou de l'eau salée qui auraient été renversés et seraient restés au fond de la machine pendant un certain temps ne génèrent de la corrosion.

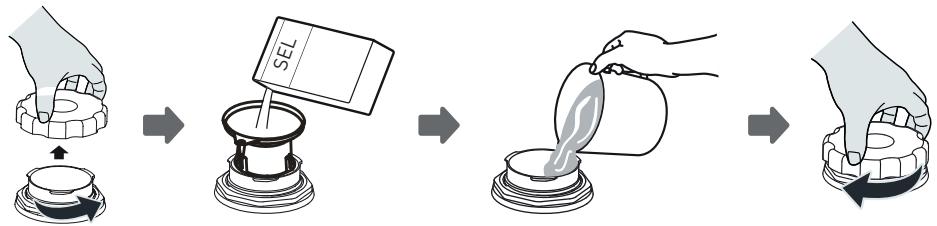

- Suivez les étapes ci-dessous pour ajouter du sel régénérant :
- Sortez le panier inférieur et dévissez le bouchon du compartiment.
- Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez-y environ 1,5 kg de sel régénérant.
- Remplissez d'eau le compartiment à sel jusqu'à la limite maximale. Il est normal qu'une petite quantité d'eau ressorte du compartiment.
- Après avoir rempli le compartiment, revissez bien le bouchon.
- Le témoin lumineux du sel s’éteindra une fois que le compartiment aura été rempli de sel.
- Immédiatement après avoir rempli le compartiment à sel, un programme de lavage doit être démarré. Dans le cas contraire, le système de filtration, la pompe ou d'autres pièces importantes de la machine pourrait être endommagés par l'eau salée. Ceci n'est pas couvert par la garantie.
Remarque:
- Le compartiment à sel ne doit être rempli que lorsque le témoin lumineux du sel ( ≔ ) s'allume sur le panneau de commande. Selon la capacité avec laquelle le sel se dissolve, il est possible que le témoin lumineux du sel reste allumé, bien que le compartiment soit rempli.
- ATTENTION: Risque de corrosion et de perforation de la cavité ou des pièces de l'appareil: Si vous avez renversé du sel dans la cavité lors du remplissage, veuillez immédiatement rincer l'endroit où le sel a été déposé ou lancer un programme de lavage. Soyez d'autant plus vigilant lors du lancement d'un programme avec départ différé.

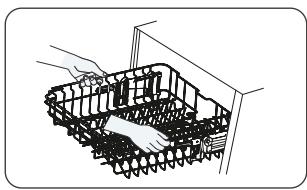

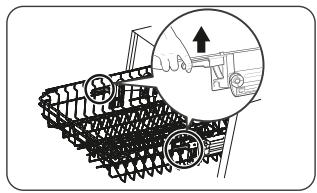

Réglage du panier supérieur
- Pour remonter le panier supérieur, il suffit de soulever le panier supérieur en plaçant les mains au milieu de chaque côté, jusqu'à ce que le panier s'enclenche en position haute. Il n'est pas nécessaire de soulever les poignées de réglage.
- Pour abaisser le panier supérieur, soulevez les poignées de réglage de chaque côté pour libérer le panier et placez-le en position basse.
Repliage des étagères à tasses
- Pour faire de la place pour des objets de plus grande taille dans le panier supérieur, soulevez l'étagère à tasses vers le haut. Vous pourrez alors appuyer les grands verres contre l'étagère. Vous pouvez également plier l'étagère si vous ne l'utilisez pas.

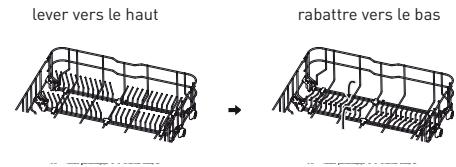

Repliage des tiges
- Les tiges du panier inférieur servent à tenir des assiettes et des plats. Elles peuvent être abaissées pour faire de la place pour de grands objets.
Débranche l'alimentation électrique avant d'instruire le lave-vaisselle. Le non-respect de cette consigne pourrait entraîner la mort ou provoquer un choc électrique.
Avertissement : pour votre sécurité personnelle :
- N'utilisez pas de rallonge, ni d'adaptateur avec cet appareil.
- Vous ne devez en aucun cas couper ou retirer la connexion à la terre du cordon d'alimentation.
Attention: risque de surchauffe, d'incendie et de choc électrique:
- Veuillez respecter les caractéristiques techniques de l'appareil dans la fiche jointe aux notices (tension, fréquence, puissance, pressions d'eau requises...) par rapport à votre installation.
- Un disjoncteur divisionnaire 20 A ou un fusible de 16 A sur la prise du circuit dédié à l'appareil doivent être utilisés.
Les sections des câbles d'alimentation doivent être de 2,5mm² et l'interrupteur différentiel de 30mA. - La prise de courant doit être équipée d'une terre de protection. Si la prise n'est pas adaptée ou endommagée, remplacez-la et vérifiez l'installation électrique afin qu'elle corresponde aux exigences ci-dessus.
AVERTISSEMENT : Vérifiez que l'appareil est correctement mis à la terre avant de l'utiliser.
Raccordement à l'eau froide
- Raccordez le tuyau d'alimentation en eau froide à un raccord fileté de 1,9 cm et assurez-vous qu'il est bien serré.
- Si les tuyaux d'alimentation en eau sont neufs ou n'ont pas été
- Cette précaution est nécessaire pour éviter un risque de blocage de l'arrivée d'eau, ce qui pourrait endommager l'appareil.
Tuyau d'alimentation standard
AVERTISSEMENT: Un tuyau relié à une douchette d'évier peut éclater s'il est installé sur la même conduite d'eau que le lave-vaisselle. Si vous évier en est équipé, il est recommandé de débrancher le tuyau et de boucher le trou.
Comment débrancher le tuyau d'alimentation de sécurité ?
- Fermez l'arrivée d'eau.
- Dévissez le tuyau d'alimentation de sécurité du robinet.

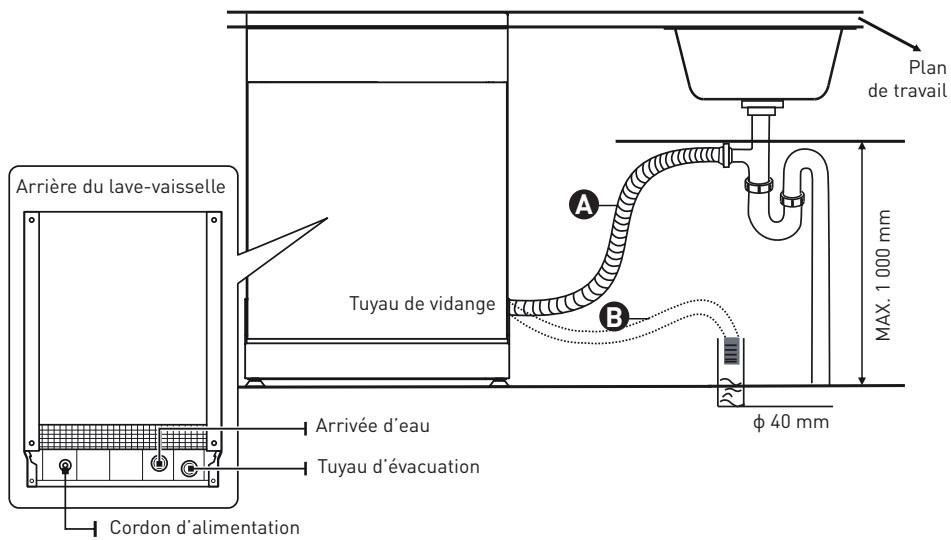

Raccordement des tuyaux de vidange
- Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 4 cm, ou laissez-le couler dans l'évier en veillant à ne pas le plier, ni le pincer.
- La hauteur du tuyau d'évacuation ne doit pas dépasser 1000 mm. L'extrémité libre du tuyau ne doit pas être plongée dans l'eau pour éviter un retour d'eau.
AVERTISSEMENT: Veillez à fixer solidement le tuyau de vidange soit en position A soit en position B.
Évacuation de l'excédent d'eau des tuyaux
- Si l'évier se trouve à une hauteur de plus de 1000 mm du sol, l'exces d'eau des tuyaux ne peut pas être évacué directement dans l'évier. Il sera nécessaire de le vider dans une bassine ou un bénepient adapté, placé à l'extérieur de l'appareil et plus bas que l'évier.
Sortie d'eau
- Branchez le tuyau de vidange. Veillez à bien le fixer pour éviter les fuites d'eau. Assurez-vous que le tuyau de vidange n'est pas tordu ou écrasé.
Rallonge de tuyau
- Si vous avez besoin d'une rallonge de tuyau de vidange, assurez-vous d'utiliser un tuyau de vidange similaire.
- Celui-ci ne doit pas mesurer plus de 4 mètres, sinon les performances de nettoyage de votre lave-vaiselle pourraient s'en trouver réduites.

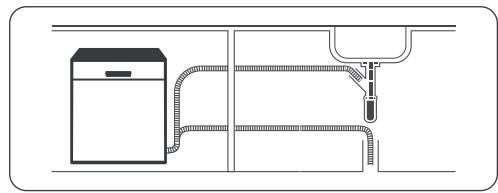

Raccordement du siphon
- Le raccordement des eaux usées doit se couvrir à une hauteur inférieure à 100 cm (au maximum) du bas de la cuve.
- Le tuyau de vidange de l'eau doit être fixé.
Positionnement de l'appareil
- Placez le lave-vaisselle à l'endroit souhaité és contre les meubles ou murs adjacents.
- être positionnés sur le côté gauche ou droit pour faciliter l'installation.

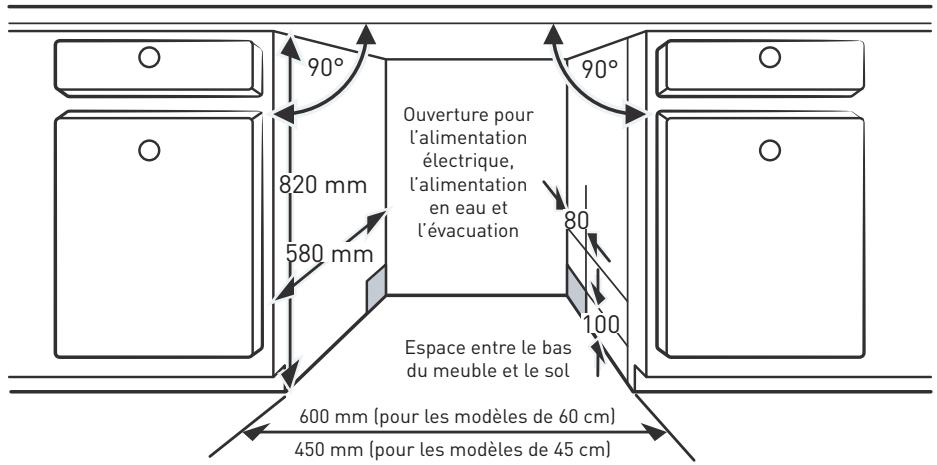

Installation encastrée
Étape 1 : Choix du meilleur emplacement pour le lave-vaisselle
- Le lave-vaisse doit être installé à proximité de l'arrivée d'eau, des sources d'alimentation et des tuyaux de vidange existants.
- Illustration des dimensions du meuble et de la position d'installation du lave-vaiselle
- Un écart inférieur à 5 mm doit être prévu entre le dessus du lave-vaiselle et le plan de travail, et la porte extérieure doit être alignée avec les meubles.

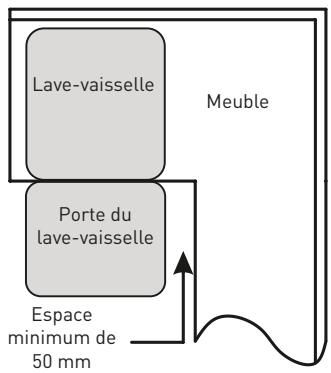

- Si vous installez le lave-vaisselle dans l'angle d'un meuble, vous devez prévoir un espace suffisant pour l'ouverture de la porte.
REMARQUE: Selon l'endroit où se trouve votre prise électrique, il est possible qu'il soit nécessaire de pratiquer une ouverture dans le côté opposé du meuble.
Étape 2 : Dimensions et installation du panneau décoratif
REMARQUE: Le panneau décoratif en bois doit être monté conformément aux schémas d'installation.
Installez le crochet sur le panneau décoratif en bois et insérez-le dans la fente de la porte extérieure du lave-vaiselle (voir figure A). Après avoir positionné le panneau, fixez-le sur la porte extérieure à l'aide de vis et de boulons (voir figure B).
1. Enlevez les quatre vis courtes
2. Fixez les quatre vis longues
Étape 3: réglage de la tension des ressorts de la porte
- Les ressorts de porte sont réglés en usine avec une tension adaptée à la porte extérieure. Si vous installez le panneau décoratif en bois, il vous faudra ajuster la tension des ressorts de la porte. Pour cela, tournez la vis de réglage de façon à desserrer ou serrer le câble en acier.
- La tension des ressorts de la porte est correcte lorsque la porte reste à l'horizontal en position complètement ouverte, mais remonte en position fermée d'une simple pression du doigt.
Étape 4. Étapes d'installation du lave-vaisselle
REMARQUE : Veuillez vous référer aux étapes d'installation décrites dans les schémas correspondants.
- Fixez la bande de protection contre la condensation sous le plan de travail du meuble. Veuillez vous assurer que la bande de protection contre la condensation est correctement alignée avec le bord du plan de travail. (Étape 2)
- Branchez le tuyau d'alimentation sur l'arrivée d'eau froide.
- Connectez le tuyau de vidange.
- Branchez le cordon d'alimentation.
- Positionnez le lave-vaisselle. (Étape 4)
- Mettez le lave-vaisselle de niveau. Les pieds arrière peuvent être réglés depuis l’avant du lave-vaisselle en tournant la vis cruciforme au milieu de la base du lave-vaisselle à l’aide d’un tournevis cruciforme. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu’à ce que le lave-vaisselle soit de niveau. (Étapes 5 à 6)
- Installez la porte du meuble sur la porte extérieure du lave-vaisselle. (Étapes 7 à 10)
- Réglez la tension des ressorts de la porte à l'aide d'une clé hexagonale, en la tournant dans le sens inverse pour resserrer les ressorts à gauche et à droite de la porte. Si vous ne respectez pas cette consigne, vous risquez d'endommager votre lave-vaisselle. (Étape 11)

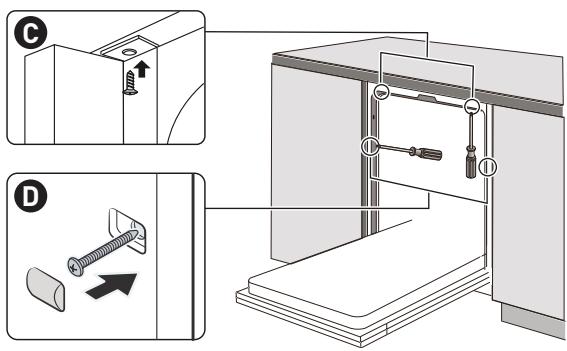

- Le lave-vaisseau doit être fixé en place. Il existe pour cela deux façons de procéder : C. Plan de travail normal : insérez le crochet d'installation dans la fente du panneau latéral et fixez-le au plan de travail à l'aide de vis à bois. D. Plan de travail en marbre ou granit : fixez le côté avec des vis.

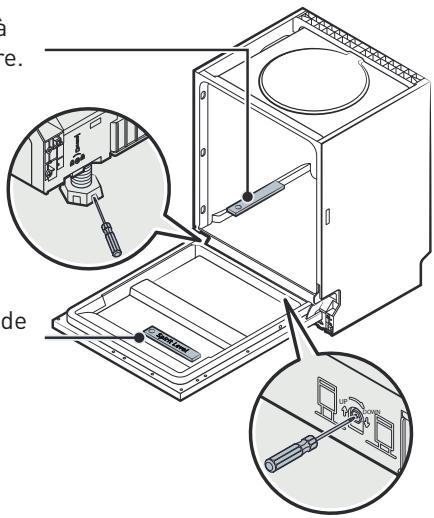

Étape 5. Mise à niveau du lave-vaisselle
Le lave-vaisselle doit être de niveau pour un bon fonctionnement du panier à vaisselle et des performances de lavage optimales.
- Placez un niveau à bulle sur la porte et sur le rail à l’intérieur de la cuve, de la manière indiquée, pour vérifier que le lave-vaisselle est de niveau.
- Mettez le lave-vaisselle de niveau en réglant chacun des trois pieds réglables.
- Lorsque vous mettez de niveau le lave-vaisselle, veillez à ne pas le faire basculer.
Vérifiez le niveau à l'avant et à l'arrière.
Vérifiez le niveau de chaque côte.
REMARQUE: La hauteur de réglage maximale des pieds est de 50 mm.
Chargement des paniers :
Panier supérieur :
| Numéro | Catégorie |
| 1 | Tasses |
| 2 | Soucoupes |
| 3 | Verres |
| 4 | Tasses hauteures |
| 5 | Petit Faitout |
Panier inférieur :
| Numéro | Catégorie |
| 6 | Casserole |
| 7 | Assiettes à dessert |
| 8 | Grandes assiettes |
| 9 | Assiettes creuses |
| 10 | Plat ovale |
| 11 | Assiettes à dessert en mélamine |
| 12 | Bols en mélamine |
| 13 | Bols en verre |
| 14 | Coupelles à dessert |

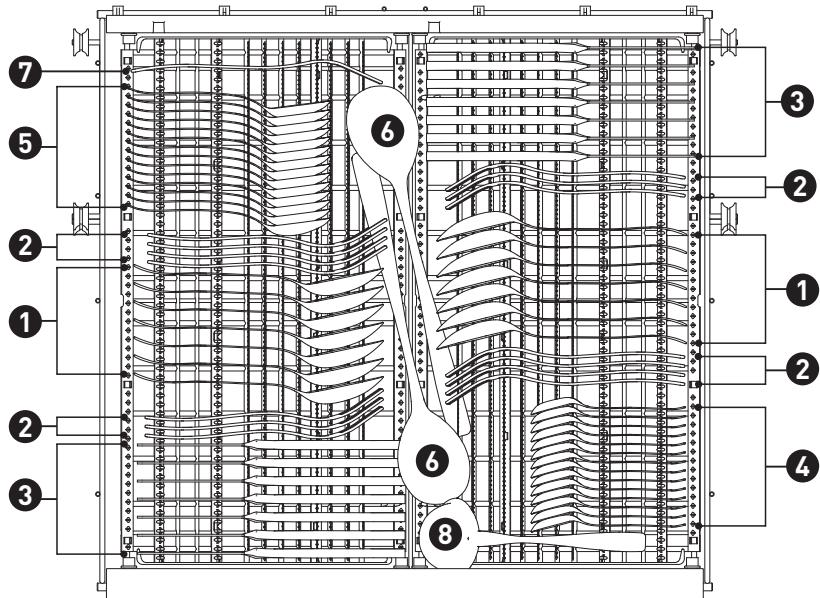

Compartiment couverts:
Informations pour les tests de comparabilité, conformément à la norme
Capacité : 14 couverts
Position du panier supérieur : position basse
Programme : ÉCO
Réglage du produit dérincage: 6
Réglage de l'adoucisseur d'eau : H3

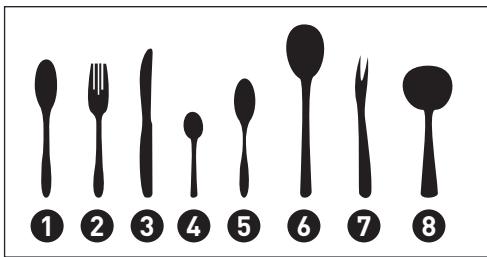

| Numéro | Catégorie |
| 1 | Cuillères àSoupe |
| 2 | Fourchettes |
| 3 | Couteaux |
| 4 | Cuillères à thé |
| 5 | Cuillères à dessert |
| 6 | Cuillères de service |
| 7 | Fourchettes deservice |
| 8 | Louches |
Conseils d'utilisation du compartiment à couverts
- Déplacez le panier droit de la droite vers la gauche, de manière à ce que les deux paniers se chevauchent.
- Retirez le panier droit du cadre, pour ne laisser que le panier gauche.
Guide d'utilisation rapide
Merci de consulter les chapitres correspondants dans le guide d'utilisation pour obtenir des consignes d'utilisation plus détaillées.
- Installation du lave-vaiselle. [Veuillez vous référer au chapitre « INSTRUCTIONS D'INSTALLATION »].

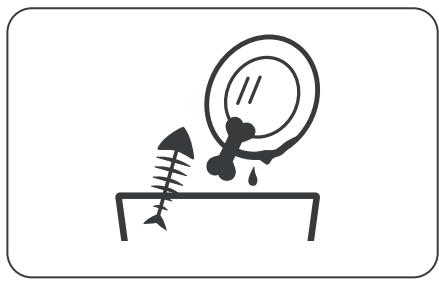

- Retrait des plus gros résidus sur les couverts.
- Chargement des paniers.

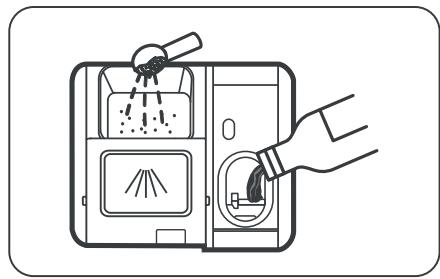

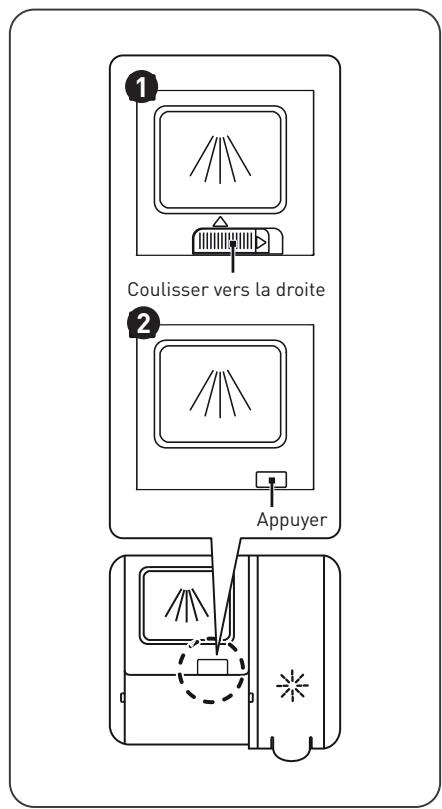

- Remplissage du distributeur.
- Sélection d'un programme et mise en marche du lave-vaisselle.
Utilisation de votre lave-vaisselle
Panneau de commande
Fonctionnement [boutons]
| 1 | Bouton d'alimentation | Appuyez sur ce bouton pourmettre le lave-vaisselle en marche. |
| 2 | Programmes | Appuyez sur ce bouton pour sélectionner le programme de lavage adapté ; le témoin correspondant s'allumera. |
| 3 | Départ différé | Appuyez sur ce bouton pour régler le nombre d'heures différées pour le lavage. Vous pouvez différer le lancement du lavage jusqu'à 24 heures. Chaque pression sur ce bouton diffère le lancement du lavage d'une heures. |
| 4 | Demi-charge | Lorsque vous n'avez environ que 6 couverts à laver, vous pouze désirir cette fonction pour économique et de l'eau. (Elle ne peut être utilisée qu'avac les programmes Intensif, Universal, ÉCO, Verres et 90 min.) Lorsque vous appuyez sur ce bouton, le témoin correspondant s'allume. |
| 5 | Séchage supplémentaire | Cette fonction permet de sécher davantage la vaisselle (elle ne peut être utilisée qu'avac les programmes Intensif, Universal, ÉCO, Verres et 90 min). Lorsque vous appuyez sur ce bouton, le témoin correspondant s'allume. |
Affichage
| ECO | ÉCO
Il s'agit du programme standard adapté à la vaiselle normalement sale, comme les casseroles, les assiettes, les verres et les poêles légèrement sales. |
| Intensif
Vaiselle très sale, dont des casseroles et des poêles, représentant de la nourriture collée. |
| Témoins des programmes | Universel
Pour les objets normalement sales, comme les assiettes, verres et ustensiles de cuisson légèrement sales. |
| Verres
Pour les verres et la vaiselle légèrement sale. |
| 90 min
Pour les charges normalement sales nécessitant un lavage rapide. |
| Rapide
Un cycle plus court pour une vaiselle légèrement sale ne nécessitant pas de séchage. |
| Témoins d'advertissement | Produit de rinçage
Si le tímoin « ≦ » s'allume, cela signifie que le niveau de produit de rinçage du lave-vaisselle est faible et que le compartment correspondant doit être rempli. |
| Sel
Si le tímoin « ≦ » s'allume, cela signifie que le lave-vaisselle manque de sel et qu'une recharge est nécessaire. |
| Écran | Affiche le temps restant, le temps d'attente, les codes d'erreur, etc. |
Adoucisseur d'eau
- L'adoucisseur d'eau doit être réglé manuellement, à l'aide de l'indicateur de la durée de l'eau.
- L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau qui auraient un effet nuisible ou indésirable sur le fonctionnement de l'appareil. Plus la teneur en minéraux de votre eau est élevée et plus elle est calcaire.
- L'adoucisseur doit être réglé en fonction de la dureté de l'eau dans votre région. Votre service local des eaux peut vous renseigner sur la dureté de l'eau dans votre région.
Réglage de la consommation de sel
- Ce lave-vaisselle est conçu pour permettre le réglage de la quantité de sel utilisée en fonction de la dureté de l'eau. Cette fonction permet d'optimiser et d'adapter le niveau de consommation de sel.
- Veuillez suivre les étapes ci-dessous pour le réglage de la consommation de sel :
- Ouvrez la porte de l'appareil et mettez ce dernier sous tension.
- Dans les 60 secondes suivant la mise sous tension de l'appareil, appuyez sur le bouton « Programmes » pendant plus de 5 secondes pour accéder au mode de réglage de l'adoucisseur d'eau.
- Appuyez sur le bouton « Programmes » pour sélectionner le bon réglage, en fonction du vent environnement local. L'ordre d'affichage des réglages est le suivant : H1 -> H2 -> H3 -> H4 -> H5 -> H6.
- Patientez 5 secondes ou appuyez sur le bouton d'alimentation pour valider le réglage et quitter le mode de réglage.
| DURETÉ DE L'EAU | Réglage de l'adoucissement d'eau | Consommation de sel (grammes/ cycle) |
| Dégrés allemand °dH | Dégrés français °fH | Dégrés anglais °Clark | Mmol/l |
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0,94 | H1 | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1,0 - 2,0 | H2 | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2,1 - 3,0 | H3 | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3,1 - 4,0 | H4 | 20 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4,1 - 6,0 | H5 | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6,1 - 9,8 | H6 | 60 |
1°dH = 1,25°Clark = 1,78°fH = 0,178mmol/L
Réglage usine : H3
Contactez votre compagnie locale des eaux pour obtenir des informations sur la dureté de leur eau.
REMARQUE: Veuillez vous référer au chapitre « Chargement du sel dans l'adoucisseur d'eau », si votre lave-vaisselle manque de sel.
REMARQUE: Si votre modèle ne possède pas d'Adoucisseur d'eau, vous pouvez passer ce chapitre Adoucisseur d'eau.
- La durée de l'eau varie d'un endroit à l'autre. Si une eau calcaire est utilisée dans le lava-vaiselle, des dépôts vont se former sur la vaisselle et les ustensiles. Cet appareil est équipé d'un adoucisseur spécial qui utilise un compartiment à sel spécifiquement conçu pour éliminer le calcaire et les minéraux de l'eau.
Préparation et chargement de la vaisselle
- Pensez à acheter des ustensiles qui portent la mention « Résiste au lave-vaisselle »
- Pour les objets délicats, sélectionnez un programme avec la température la plus BASSE possible.
- Pour éviter de les endommager, ne sortez pas les verres et les couverts du lave-vaisselle avant la fin du programme.
Couverts/vasseille passant au lave-vaisselle
Ne conviennent pas :
- Les couverts avec des manches en bois, en corne, en porcelaine ou en nacre
- Les articles en plastique qui ne résistent pas à la chaleur
- Les couverts anciens avec des parties collées qui ne résistent pas à des températures élevées - La vaisselle ou les couverts collés
- Les articles en étain ou en cuivre
- Les verres en cristal
- Les objets en acier susceptibles de rouiller
- Les plateaux en bois
- Les objets fabriqués à partir de fibres synthétiques
Conviennent de manière limitée:
- Certains types de verres peuvent devenir ternes au bout d'un grand nombre de lavages.
- Les objets en argent et en aluminium ont tendance à se décolorer au cours du lavage.
- Les motifs vernis risquent de s'effacer s'ils sont fréquemment lavés en machine.
Recommandations pour le chargement du lave-vaisselle
- Enlevez les éventuels gros restes de nourriture. Ramollissez les restes d'aliments brûlés présents dans les ustensiles de cuisson.
- Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante.
- Pour optimiser les performances de votre lave-vaiselle, suivez ces conseils de chargement.
Placez les objets dans le lave-vaiselle de la manière suivante :
- Les objets tels que les tasses, verres, ustensiles de cuisson, etc. doivent être orientés vers le bas.
- Les objets incurvés ou comportant des renflements doivent être chargés en biais pour que l'eau puisse s'écouler.
- Tous les ustensiles doivent être bien rangés, pour qu'ils ne risquent pas de basculer.
- Tous les ustensiles doivent être placés de manière à ce que les bras de lavage puissent tourner librement au cours du lavage.
- Chargez les objets creux, comme les tasses, verres, cassetoles, etc. avec l'ouverture vers le bas, pour que l'eau ne puisse pas s'y accumuler.
- La vaisselle et les couverts ne doivent pas être emboîtés les uns dans les autres, ni se couvrir les uns les autres.
- Pour éviter de les abîmer, les verres ne doivent pas se toucher.
- Le panier supérieur est donc pour accueillir la vaisselle plus délicate et légère, comme les verres, les tasses à café ou à thé.
- Les couteaux à longue lame rangés à la verticale représentent un danger potentiel!
- Les couverts longs et/ou tranchants, tels que des couteaux à découvert, doivent être positionnés horizontally dans le panier supérieur.
- Ne surchargez pas votre lave-vaiselle. Ceci est important pour obtenir de bons résultats et pour une consommation d'énergie raisonnable.
REMARQUE: Les très petits objets ne doivent pas être lavés au lave-vaiselle, car ils pourraient facilement tomber du panier.
Déchéance de la voie
Pour éviter que l'eau ne goutte depuis le panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur et ensuite le panier supérieur.
AVERTISSEMENT : La vaisselle sera chaude ! Pour éviter de l'abîmer, attendez environ 15 minutes après la fin du programme avant de sortir les verres et les couverts du lave-vaisselle.
Chargement du panier supérieur
- Le panier supérieur est conçu pour ranger la vaisselle plus délicate et légère, comme les verres, les soucoupes, les tasses à café ou à thé, ainsi que les assiettes, les petits bols et les plats peu profonds (à condition qu'ils ne soient pas trop sales).
- Positionnez la vaisselle et les ustensiles de cuisson de façon à ce qu'ils ne puissent pas être déplacés par le jet d'eau.
Chargement du panier inférieur
- Nous vous suggérons de placer dans le panier inférieur les gros objets et les articles les plus difficiles à nettoyer : casseroles, poêles, couvercles, plats de service et saladiers, comme indiqué dans le schéma ci-dessous.
- Il est préférable de placer les plats de service et les couvercles sur le côté des paniers à vaisselle, afin d’éviter de bloquer la rotation du bras de lavage supérieur.

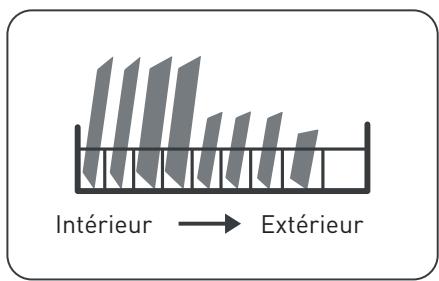

- Le diamètre maximal conseillé pour les assiettes placées devant le compartiment à détergent est de 19 cm, pour ne pas en entraver l'ouverture.
Chargement du compartiment à couverts
- Les couverts doivent être placés dans le compartiment à couverts en les séparant et en les positionnant dans le sens ajustat.
- Assurez-vous que les ustensiles ne sont pas emboîtés les uns dans les autres, car cela pourrait nuire aux performances de votre appareil.
AVERTISSEMENT: Ne laissez pas de couverts dépasser du bas du panier. Placez toujours les ustensiles tranchants avec la pointe vers le bas!
REMARQUE: Pour un lavage optimal, veuillez charger les paniers en vous référant aux recommandations de chargement standard.
Fonction du produit de rinçage et du détergent
- Le produit de rinceage est libéré lors du dernier rinceage afin d'éviter que l'eau ne forme des gouttelettes sur votre vaisselle, susceptibles de laisser des traces et des taches. Il améliore aussi le séchage en permettant à l'eau de s'écouler sur la vaisselle.
- Votre lave-vaisselle est conçu pour utiliser des produits de rinceage liquides.
AVERTISSEMENT : Utilisez toujours un produit de rinçage de marque pour votre lave-vaisselle. Ne remplissez jamais le compartiment à produit de rinçage avec une autre substance (comme un produit de nettoyage pour lave-vaisselle ou un détergent liquide). Cela endommagerait votre appareil.
Quand faut-il remplir à nouveau le compartiment à produit de rinceage ?
La fréquence à laquelle il convient de remplir le compartiment à produit de rinçage dépend de la fréquence des lavages de vaisselle et du réglage utilisé pour le produit de rinçage.
- Le témoin du produit de rinçage s'allume lorsqu'une recharge est nécessaire.
- Évitez de trop remplir le compartiment à produit de rinçage.
Fonction du détergent
- Les composants chimiques du détergent sont nécessaires pour enlever les saletés, les broyer et les écarter du lave-vaisselle.
- La plupart des détergents de qualité commerciale conviennent à cet effet.
Avertissement : utilisation correcte du détergent
- Utilisez uniquement des détergents conçus spécifiquement pour être utilisés dans un lave-vaisselle. Conservez votre détergent dans un endroit frais et sec.
- Ne placez du détergent en poudre dans le compartiment que lorsque vous est prêt(e) à démarrer le lave-vaisselle.
Le détergent pour lave-vaisselle est corrosif ! Conservez le détergent pour lave-vaisselle hors de portée des enfants.

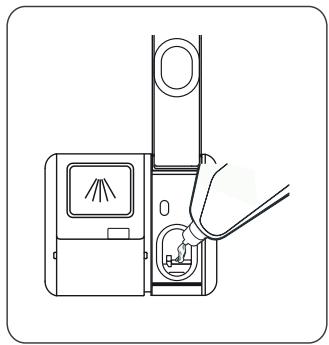

Remplissage du compartiment à produit de rinçage

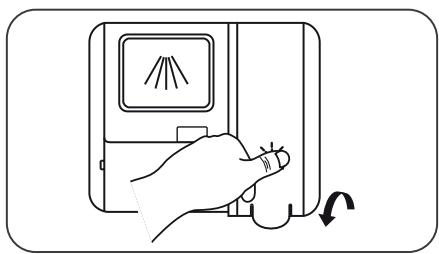

- Retirez le cache du compartiment à produit de rincege en soulevant la languette.
- Versez le produit de rinceage dans le compartiment, en veillant à ne pas trop le remplir.

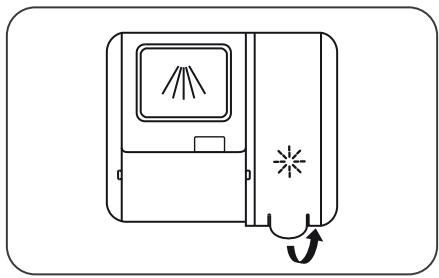

- Refermez ensuite le compartiment en abaissant le couvercle.
Réglage du compartiment à produit de rinçage
- çu pour régler la consommation selon l'utilisateur.
- Veuillez suivre les étapes ci-dessous.
- Ouvrez la porte de l'appareil et mettez ce dernier sous tension.
- Dans les 60 secondes suivant la mise sous tension, appuyez sur le bouton « Programmes » pendant plus de 5 secondes, puis appuyez sur le bouton « Départ différé » pour accéder au mode de réglage ; le témoin du produit de rinceage clignotera à une fréquence de 1 Hz.
- Appuyez sur le bouton « Programmes » pour sélectionner le bon réglage, en fonction de vos habitudes.
L'ordre d'affichage des réglages est le suivant : D1 -> D2 -> D3 -> D4 -> D5 -> D1.
Plus le chiffre est élevé, plus le lave-vaisselle utilise de produit de rinceage.
- Le réglage s'enregistrera si vous appuyez sur le bouton d'alimentation ou si vous n'effectuez aucune intervention pendant 5 secondes.
Remplissage du compartiment à détergent
- Veuillez choisir la méthode d'ouverture adaptée à votre produit.
Ouvrez le couvercle en coulissant le loquet de déverrouillage. Ouvrez le couvercle en appuyant sur le loquet de déverrouillage.
- Ajoutez du détergent dans la grande cavité A pour le cycle de lavage principal.
Pour un lavage optimal, particulièrement si la vaisselle est très sale, versez une petite quantité de détergent sur la porte. Cette dose de détergent supplémentaire s'activera au cours de la phase de prélavage.
- Fermez le couvercle en le coulissant vers l'avant tout en appuyant vers le bas.
Remarque:
- Veuillez noter que les réglages peuvent varier selon le degré de salissure de la vaisselle.
- Merci de suivre les recommandations du fabricant indiquées sur l'emballage du détergent.
Tableau des cycles de lavage
- Le tableau ci-dessous indique les programmes qui conviennent le mieux en fonction des quantités de résidus de nourriture sur la vaisselle, ainsi que la quantité de détergent requise.
- Il donne également diverses informations sur les programmes.
[●] signifie : que vous devez compléter le compartiment à produit de rinceage.
| Programmes | Description du cycle | Détergent de prélavage / principal | Durée de fonctionnement (min) | Énergie (Kwh) | Eau (L) | Produit de rinçage |
| Intensif | Prélavage (50 °C) | | | | | |
| Lavage (65 °C) | | | | | |
| Rinçage Rinçage Rinçage (60 °C) | 4/18 | 205 | 1,651 | 18,7 | ● |
| Séchage | (1 ou 2 tablette(s)) | | | | |
| Universal | Prélavage (45 °C) | | | | | |
| Lavage (55 °C) | 4/18 | 175 | 1,451 | 18,7 | ● |
| Rinçage Rinçage (60 °C) | | | | | |
| Séchage | (1 ou 2 tablette(s)) | | | | |
| ECO | Lavage (50 °C) | 4/18 | 198 | 0,849 | 11,0 | ● |
| Rinçage Rinçage (50 °C) | (1 ou 2 tablette(s)) | | | | |
| Séchage | | | | | |
| Verres | Prélavage (40 °C) | | | | | |
| Lavage (50 °C) | 4/18 | 120 | 0,902 | 15,2 | ● |
| Rinçage Rinçage (50 °C) | (1 tablette) | | | | |
| Séchage | | | | | |
| Programmes | Description du cycle | Détergent de prélavage / principal | Durée de fonctionnement (min) | Énergie (Kwh) | Eau (L) | Produit de rinceage |
| 90' | Lavage (55 °C) | | | | | |
| Rinçage (50 °C) | 22 | 90 | 0,891 | 11,5 | ● |
| Séchage (40 °C) | (1 tablette) | | | | |
| Rapide | Lavage (40 °C) | | | | | |
| Rinçage (40 °C) | 12 | 30 | 0,781 | 11,0 | ○ |
| Rinçage (55 °C) | (1 tablette) | | | | |
Lancement d'un cycle de lavage
- Sortez les paniers supérieur et inférieur, chargez la vaisselle, puis rentrez-les à nouveau. Il est recommandé de charger d'abord le panier inférieur et ensuite le niveau supérieur.
- Versez le détergent.
- Branchez la fiche dans la prise de courant. Pour les informations relatives à l'alimentation électrique, référez-vous à la « Fiche produit ». Assurez-vous que l'alimentation en eau est ouverte à pleine pression.
- Ouvrez la porte, appuyez sur le bouton d'alimentation.
- Choisissez un programme, le témoin correspondant s'allumera. Ensuite, fermez la porte et le lave-vaiselle démarrera le cycle de lavage.
Changement de programme en cours de cycle
- Un cycle de lavage ne peut être modifié que s'il a commencé depuis peu. Si le cycle est plus avancé, il est possible que le détergent ait déjà été libéré et que l'appareil ait déjà vidangé l'eau de lavage.
- Si c'est le cas, le lave-vaisselle devra être reprogrammé et le compartiment à détergent devra être rempli à nouveau.
Pour reprogrammer le lave-vaisselle, suivez les instructions ci-dessous :
- Ouvrez légèrement la porte pour arrêter le lave-vaisselle. Une fois que le bras de lavage aura cessé de fonctionner, vous pourrez ouvrir la porte complètement.
- Appuyez sur le bouton « Programmes » pendant plus de trois secondes pour mettre l'appareil en pause.
- Vous pourrez alors modifier le programme pour régler le cycle souhaité.
Ajout de vaisseau oublié
- Vous pouvez ajouter de la vaisselle oubliée à tout moment avant l'ouverture du compartiment à détergent.
Dans ce cas, suivez les instructions ci-dessous :
- Ouvrez légèrement la porte pour interrompre le lavage.
- Une fois que les bras de lavage auront cessé de fonctionner, vous pourrez ouvrir complètement la porte.
- Ajoutez la vaisselle oubliée.
- Fermez la porte.
- Le lave-vaisselle se remettra en route.
AVERTISSEMENT: Il est dangereux d'ouvrir la porte en cours de cycle, car la vapeur chaude pourrait vous brûler.
Porte et joint de la porte
- Nettoyez régulièrement les joints de porte à l'aide d'un chiffon doux humide, pour éliminer les résidus de nourriture.
- Lors du chargement du lave-vaisselle, les résidus de nourriture et de boissons peuvent couler sur les côtes de la porte du lave-vaisselle.
- Ces surfaces se trouvent à l'extérieur de la cuve et l'eau des bras de lavage ne parvient pas jusqu'à elles.
- Tous les résidus doivent être essuyés avant de fermer la porte.
Panneau de commande
- S'il est nécessaire de le nettoyer, le panneau de commande doit être essuyé uniquement avec un chiffon doux humide.
Avertissement:
- Pour éviter toute pénétration d'eau dans le dispositif de verrouillage de la porte et les composants électriques, n'utilisez jamais de spray nettoyant, quel qu'il soit.
- N'utilisez jamais de tampons ou de nettoyants abrasifs sur les surfaces externes de l'appareil, car ils risqueraient de rayer la finition. Certains papiers essuie-tout peuvent également rayer la surface ou y laisser des marques.

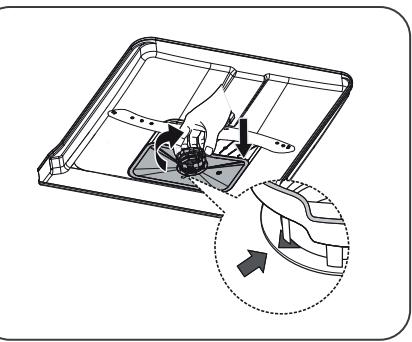

Système de filtration
- Le système de filtration au bas de la cuve retient les gros résidus pendant le cycle de lavage. Les résidus recueillis peuvent obstruer les filtres. Contrôlez régulièrement l'état des filtres et nettoyez-les si nécessaire sous l'eau courante.
- Suivez les étapes ci-après pour nettoyer les filtres de la cuve.
REMARQUE: Les illustrations sont fournies à titre indicatif uniquement, les modèles de systèmes de filtration et de bras de lavage peuvent varier.

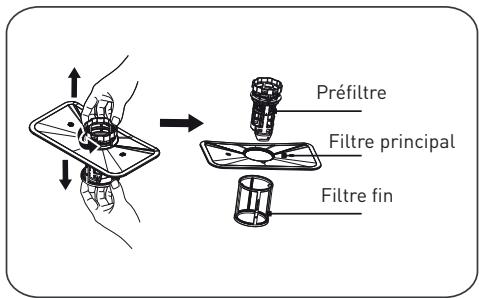

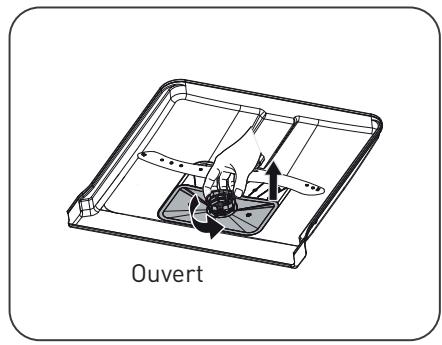

- Tenez le préfiltre et faites-le tourner dans le sens antihoraire pour déverrouiller le filtre. Tirez le groupe filtré vers le haut et sortez-le du lave-vaisselle.
- Tirez le filtre fin vers le bas pour le désolidariser du groupe filtre. Le préfiltre peut être séparé du filtre principal en appuyant doucement sur les languettes en haut du filtre et en tirant sur le filtre pour le sortir.

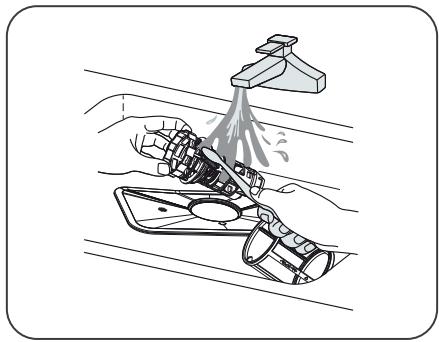

- Les plus gros résidus de nourriture peuvent être nettoyés en rincant le filtre sous l'eau courante. Pour un nettoyage plus approfondi, utilisez une brosse de nettoyage douce.
- Remontez les filtres dans l'ordre inverse du démontage, replacez le groupe filtré et tournez-le dans le sens des aiguilles d'une montre jusqu'à la flèche correspondant à la position fermée.
Avertissement:
- Ne serrez pas trop les filtres. Replacez les filtres correctement et dans l'ordre, sinon de gros résidus pourraient entrer dans le système et provoquer un blocage.
- N'utilisez jamais le lave-vaisselle sans avoir remis les filtres en place. Si les filtres ne sont pas remis en place correctement, cela risque de nuire aux performances de l'appareil et d'endommager la vaisselle et les ustensiles.

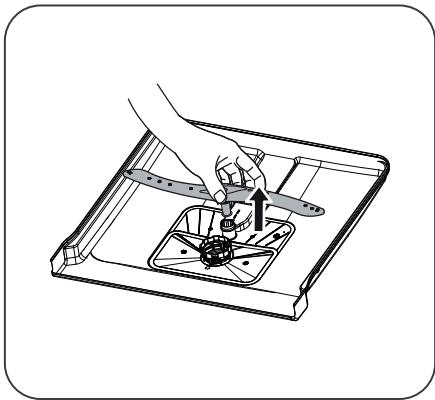

Bras de lavage
- Vous devez nettoyer régulièrement les bras de lavage pour éviter que les substances chimiques contenues dans l'eau calcaire n'obstruent les jets et les roulements des bras de lavage.
- Pour nettoyer les bras de lavage, suivez les instructions ci-dessous :

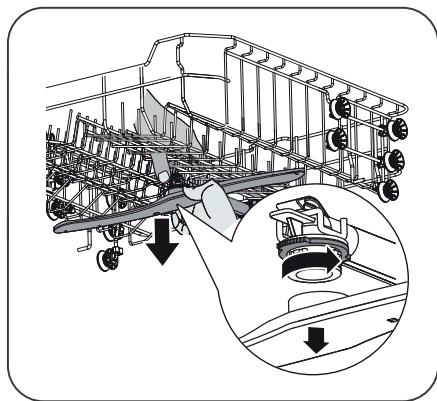

- Pour retirer le bras de lavage dans le sens antihoraire pour l'enlever.
- Pour sortir le bras de lavage inférieur, tirez-le vers le haut.

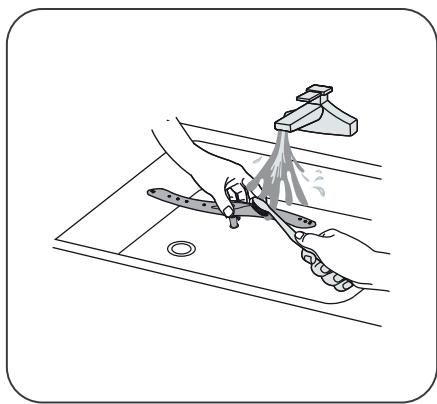

- Lavez les bras de lavage à l'eau tiède savonneuse et utilisez une brosse douce pour nettoyer les jets. Remettez-les en place après les avoir bien rincés.
Précautions contre le gel
- L'hiver, vous devez prendre des mesures de protection contre le gel pour votre lave-vaisse. Après chaque cycle de lavage, veuillez suivre la procédure ci-après :
- Coupez l'alimentation électrique du lave-vaisselle au niveau de la source.
- Fermez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'eau.
- Vidangez l'eau du tuyau d'arrivée et du robinet. (utilisez un seau pour recueillir l'eau).
- Rebranchez le tuyau d'arrivée d'eau sur le robinet.
- Retirez le filtre au fond de la cuve et utilisez une éponge pour absorber l'eau dans la cuve de décantation.
Après chaque lavage
- Après chaque lavage, fermez l'arrivée d'eau de l'appareil et laissez la porte entrouverte pour éviter la formation d'humidité et d'odeurs à l'intérieur.
Débranchement de la prise
- Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise. Nettoyage avec des solvants ou des substances abrasives à proscrire
- Pour nettoyer l'extérieur et les pièces en caoutchouc du
lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse.
- Pour retirer des taches ou salissures de la surface intérieure, servez-vous d'un chiffon humidifié avec de l'eau et un peu de vinaigre, ou d'un produit de nettoyage conçu spécialement pour les lave-vaisselle.
En cas d'inutilisation prolongée
- Nous vous recommandons d'effectuer un cycle de lavage à vide, puis de débrancher la fiche de la prise, de fermer l'alimentation d'eau, et de laisser la porte de l'appareil entrouverte. Ceci contribuera à ce que les joints de porte durent plus longtemps et évitera la formation d'odeurs à l'intérieur de l'appareil.
Déplacement de l'appareil
- Si vous devez déplacer l'appareil, essayez de le conserver en position verticale. Si cela est indispensable, vous pouvez le coucher sur le dos.
Joints
- L'un des facteurs contribuant à la formation d'odeurs dans le lave-vaisselle est la présence de restes de nourriture coincés dans les joints. Un nettoyage régulier avec une éponge humide permet d'éviter que cela ne survienne.
Avant d'appeler un technicien
La consultation des tableaux des pages suivantes peut vous éviter d'avoir à appeler un technicien.
| Problèmes | Causes possibles | Solutions |
| Le lave-vaisselle ne démarre pas | Un fusible a grillé ou le disjoncteur s'est déclenché. | • Remplacez le fusible ou réactivement le disjoncteur. |
| L'appareil n'est pas sous tension. | • Retirez tous les autres apparciels utilisant le même circuit que le lave-vaisselle. |
| La pression d'eau est faible. | • Vérifiez que le lave-vaisselle est mis en marche et que sa porte est bien fermée. Assurez-vous que le cordon d'alimentation est correctement branché à la prise murale. |
| La porte du lave-vaisselle n'est pas fermée correctement. | • Vérifiez que l'accidée d'eau est correctement raccardée et que le robinet d'eau est ouvert. |
| Le tuyau de vidange est tordu ou coincé. | • Veillez à bien fermer la porte en enclenchant le loquet. |
| L'eau du lave-vaisselle ne se vidange pas | Le filtré est bouché. | • Vérifiez si l'évier de la cuisine se vide correctement. |
| L'évier de la cuisine est bouché. | • Si c'est l'évier de la cuisine qui est bouché, vous aurez besoin d'un plombierplatzôt que d'un réparateur de lave-vaisselle. |
| Problèmes | Causes possibles | Solutions | |
| Présence de mousse dans la cuve | Le détergent n'est pas adapté. | Utilisez uniquement un détergent spécifique pour lave-vaisselle pour éviter la formation de mousse. Si cela se produit, ouvre le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 4 litres d'eau froide dans la cuve du lave-vaisselle.Fermez la porte du lave-vaisselle, puis sélectionnez n'importe quel cycle de lavage. Le lave-vaisselle commencera par évacuer l'eau. Ouvrez la porte une fois que la phase de vidange sera terminée et vérifiez si la mousse a disparu.Rétéze l'opération si nécessaire.Essuyez toujours immédiatement tout produit de rincege renversé.L'intérieur de la cuve est taché | Rétéze l'opération si nécessaire.Essuyez toutes immediatement tout produit de rincege renversé.Assurez-vous que votre détergent ne contient pas de colorant.Pour nettoyer l'intérieur de l'appareil, utilisez une éponge humide avec du détergent pour lave-vaisselle et portez des gants en caoutchouc.N'utilise jamais d'autres produits de nettoyage que du détergent pour lave-vaisselle, pour éviter le risque de formation de mousse. |
| Du produit de rinceage a été renversé. | |
| Film blanc sur la surface intérieure | Minéauxopsis dans l'eau calcaire. | |
| Problèmes | Causes possibles | Solutions |
| Taches de rouille sur les couverts | Les objets concernés ne résistant pas à la corrosion. | Évitez de passer au lave-vaissselle des objets qui ne résistant pas à la corrosion. |
| Vous n'avez pas démarré de programme juste après l'avout de sel régénérant. Du sel s'est retrouven dans le cycle de lavage. | Lancez toujours un programme de lavage à vide après avoir ajouté du sel.
Ne sélectionnez pas la fonction Turbo (si elle existe sur votre modèle), après avoir ajouté du sel régénérant. |
| Le couvercle de l'adoucisseur d'eau est mal fixé. | Vérifie que le couvercle de l'adoucisseur d'eau est bien fermé. |
| Bruits de chocs provenant du lave-vaissselle | Un bras de lavage tape contre un objet dans un panier. | Arrêtez le programme et réorganisez les objets qui entravent le bras de lavage. |
| Bruits de cliquetis provenant du lave-vaissselle | De la vaissselle rouge dans le lave-vaissselle. | Interrompez le programme et réorganisez la vaissselle. |
| Bruits de chocs provenant des conduites d'eau | Ceci peut être lié à l'installation sur place ou au diamètre des tuyaux. | Ceci est sans influence sur les fonctionnalités du lave-vaissselle.
En cas de doute, contactez un plombier qualifié. |
| La vaisselle n'est pas propre | La vaisselle n'a pas eté chargée correctement. | Référez-vous au chapitre « Préparation et chargement de la vaisselle » . |
| Le programme n'était pas suffisamment puissant. | Sélectionnez un programme plus intensif. |
| Une quantité insuffisante de déargent a été libérée. | Utilisez plus de déargent, ou changez-en. |
| Des objetsBloquent le mouvement des bras de lavage. | Réorganisez les objets pour que les bras de lavage puissant tournier librement. |
| Le groupe filtreet n'est pas propre ou n'a pas eté correctement inséré au fond de la cuve. Ceci peut bloquer les jets des bras de lavage. | Nettoyez et/ou insérez correctement le filtré. |
| Nettoyez les jets des bras de lavage. |
| Les verres sont troubles | Combinaison d'une eau douce et d'une trop grande quantité de dédTergent. | Utilisez moins de dédTergent si vous eau est douce et sélectionnéz un cycle plus court pour laver les verres. |
| Des taches blanches apparaissent sur la vaisselle et les verres | Dans les régions où l'eau est calcaire, des dépôts calcaires peuvent apparaitre. | Ajoutez plus de dédTergent. |
| Marques noires ou grises sur la vaisselle | Des ustensiles en aluminium ont frotte contre la vaisselle. | Utilisez un nettoyant légèrement abrasif pour éliminer ces traces. |
| Il reste du dédTergent dans le compartment | La vaisselle bloque le compartment à dédTergent. | Chargez la vaisselle correctement. |
| La vaisselle ne s'est pas | Chargement incorrect. | • Chargez le lave-vaisselle de la manière indiquée dans ce guide. |
| La vaisselle a été sortie trop tôt. | • Ne videz pas votre lave-vaisselle immédiatement après le lavage. |
| • Entrouvre la porte pour que la vapeur puisse sorting. |
| • Attendeez que la température interieure ait diminué et que la vaisselle ne soit pas trop chaude au toucher avant de la sorting. |
| • Commencez par décharger le panier inférieur pour éviter de faire couler de l'eau sur la vaisselle propre depuis le panier supérieur. |
| Le mauvais programme a été sélectionné. | • Avec un programme court, la température de lavage est plus BASSE, ce qui diminue les performances de lavage. Choisissez un programme avec une durée de lavage longue. |
| Utilisation de couverts avec un revêtement de mauvaise qualité. | • L'évacuation de l'eau est plus difficile avec ces objets. |
| • Les couverts ou la vaisselle de ce type ne doivent pas été passés au lave-vaisselle. |
Codes d'erreur
En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur pour vous aider à identifier le problème :
| Codes | Significations | Causes possibles |
| E1 | Temps de replissage plus long. | Les robinets ne sont pas ouverts, l'arrivée d'eau est obstruée ou la pression d'eau est trop faible. |
| E3 | La température requise n'est pas atteinte. | Dysfonctionnement d'un élément chauffant. |
| E4 | Débordement. | Un élément du lave-vaisselle fuit. |
| Ed | Perte de communication entre le circuit imprimé principal et celui de l'affichage. | Circuit ouvert ou rupture du câblage de communication. |
Avertissement:
- En cas de débordement, coupez l'arrivée d'eau principale avant d'appeler un technicien.
- Si de l'eau se trouve au fond de la cuve en raison d'un trop-plein ou d'une petite fuite, cette eau doit être retirée avant de redémarrer le lave-vaisselle.
