MODE D'EMPLOI NL20J7100WB/UR - NL20J7100WM/UR - NL20J7100WB/UR SAMSUNG

FR Sommaire Indications de sécurité 24 Précautions pendant l'utilisation 25 Instructions d'installation 27 Avant l'installation 27 Installation 27 Description de l'appareil 28 Composants principaux 28 Principe de fonctionnement 28 Utilisation 29 Avant la première utilisation 29 Tableau de commandes 29 Principe d'utilisation 29 Nettoyage et entretien 31 Partie avant de l'appareil et tableau de commandes 31 Intérieur du tiroir chauffant 31 Revêtement antidérapant 31 Que faire en cas de mauvais fonctionnement? 32 Caractéristiques techniques 33 Installation 45 Possibilités de combinaison 45 Nous vous demandons une lecture attentive des instructions de ce manuel. Vous pourrez ainsi utiliser votre tiroir chauffant en obtenant les meilleurs résultats. CONSERVEZ TOUTE LA DOCUMENTATION DE CE PRODUIT POUR LA CONSULTER ULTÉRIEUREMENT.

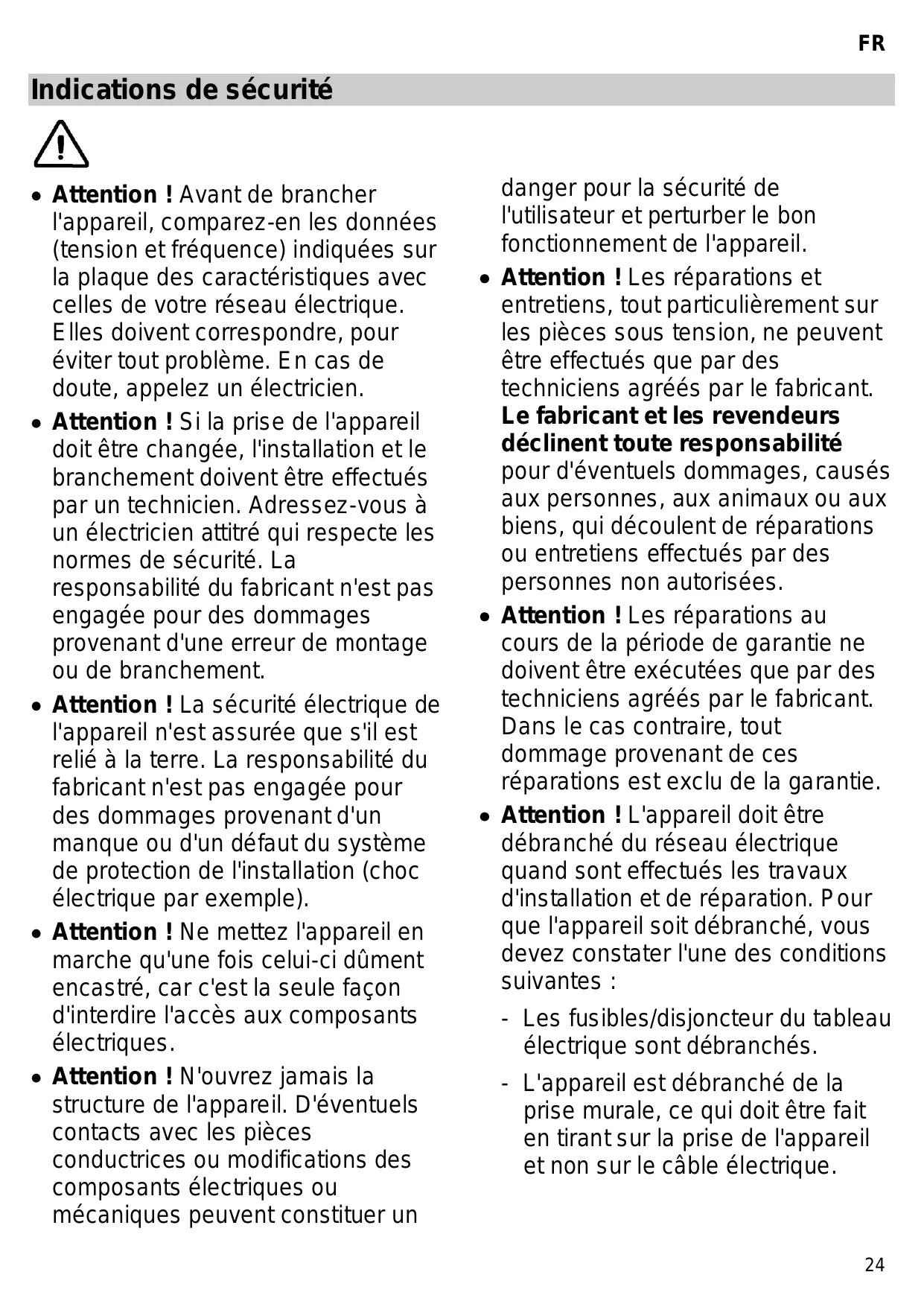

FR Indications de sécurité

Attention ! Avant de brancher l'appareil, comparez-en les données (tension et fréquence) indiquées sur la plaque des caractéristiques avec celles de votre réseau électrique. Elles doivent correspondre, pour éviter tout problème. En cas de doute, appelez un électricien. Attention ! Si la prise de l'appareil doit être changée, l'installation et le branchement doivent être effectués par un technicien. Adressez-vous à un électricien attitré qui respecte les normes de sécurité. La responsabilité du fabricant n'est pas engagée pour des dommages provenant d'une erreur de montage ou de branchement. Attention ! La sécurité électrique de l'appareil n'est assurée que s'il est relié à la terre. La responsabilité du fabricant n'est pas engagée pour des dommages provenant d'un manque ou d'un défaut du système de protection de l'installation (choc électrique par exemple). Attention ! Ne mettez l'appareil en marche qu'une fois celui-ci dûment encastré, car c'est la seule façon d'interdire l'accès aux composants électriques. Attention ! N'ouvrez jamais la structure de l'appareil. D'éventuels contacts avec les pièces conductrices ou modifications des composants électriques ou mécaniques peuvent constituer un

danger pour la sécurité de l'utilisateur et perturber le bon fonctionnement de l'appareil. Attention ! Les réparations et entretiens, tout particulièrement sur les pièces sous tension, ne peuvent être effectués que par des techniciens agréés par le fabricant. Le fabricant et les revendeurs déclinent toute responsabilité pour d'éventuels dommages, causés aux personnes, aux animaux ou aux biens, qui découlent de réparations ou entretiens effectués par des personnes non autorisées. Attention ! Les réparations au cours de la période de garantie ne doivent être exécutées que par des techniciens agréés par le fabricant. Dans le cas contraire, tout dommage provenant de ces réparations est exclu de la garantie. Attention ! L'appareil doit être débranché du réseau électrique quand sont effectués les travaux d'installation et de réparation. Pour que l'appareil soit débranché, vous devez constater l'une des conditions suivantes : - Les fusibles/disjoncteur du tableau électrique sont débranchés. - L'appareil est débranché de la prise murale, ce qui doit être fait en tirant sur la prise de l'appareil et non sur le câble électrique.

FR Précautions pendant l'utilisation Votre appareil est aux normes de sécurité en vigueur. Une utilisation inadéquate peut constituer un danger pour l'utilisateur. Avant la première utilisation, lisez avec attention les instructions d'utilisation. Vous vous protégez et évitez ainsi tout problème. Le tiroir chauffant est exclusivement destiné à un usage domestique ! Utilisez le tiroir chauffant exclusivement pour chauffer de la vaisselle. Toute autre utilisation est inadmissible, potentiellement dangereuse, et dégage le fabricant de toute responsabilité pour tout dommage qui en découlerait. N'utilisez pas votre appareil pour cuisiner ou réchauffer des aliments ou des boissons. Selon la température et le temps de fonctionnement sélectionnés, la température à l'intérieur de l'appareil peut monter jusqu'à 80 ºC. Utilisez des gants de cuisine pour vous

protéger les mains quand vous retirez la vaisselle de l'intérieur du tiroir chauffant. Faites particulièrement attention aux enfants. Ne les laissez pas s'approcher de l'appareil. S'il est mis en marche par inadvertance, il chauffera et peut provoquer des brûlures graves. Cet appareil n’est pas indiqué pour l’utilisation de la part de personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites. Les utilisateurs n’ayant pas l’expérience, une connaissance suffisante de l’appareil ou n’ayant pas reçu les instructions relatives à l’appareil, devront faire l’objet d’un contrôle de supervision de la part d’une personne responsable de leur sécurité. Il est nécessaire de surveiller les enfants pour empêcher qu’ils ne jouent avec l’appareil.

FR Précautions pendant l'utilisation Le tiroir peut supporter un poids maximum de 25 kg. Prenez garde de ne pas le surcharger, cela endommagerait les rails télescopiques. Les récipients et objets synthétiques ou qui prennent facilement feu ne doivent pas être rangés dans le tiroir chauffant. Si l'appareil est mis en marche, ils peuvent fondre ou brûler. Danger d'incendie. N'utilisez pas votre appareil comme chauffage de maison. Les hautes températures peuvent mettre le feu à des objets facilement inflammables situés près de l'appareil.

N'utilisez pas d'appareils de nettoyage à haute pression ou qui projettent de la vapeur. La vapeur peut atteindre les composants électriques et provoquer un courtcircuit. La pression de la vapeur peut aussi endommager durablement la surface de l'appareil et ses composants. Quand vous cessez définitivement d'utiliser l'appareil, à la fin de sa vie utile, débranchez-le du réseau et éliminez le câble électrique pour éviter le danger que les enfants s'en servent pour s'amuser.

FR Instructions d'installation Avant l'installation Vérifiez que la tension d'alimentation de l'appareil, indiquée sur la plaque des caractéristiques, correspond à celle de votre installation. Ouvrez le tiroir et retirez tous les accessoires ainsi que le matériel d'emballage. Attention ! Le devant du tiroir chauffant peut être enveloppé d'une pellicule de protection. Retirez soigneusement cette pellicule avant la première utilisation. Vérifiez que le tiroir chauffant n'est pas endommagé. Assurez-vous que le tiroir s'ouvre et se ferme correctement. En cas de détérioration, appelez le Service d'assistance technique. Attention : la prise de courant doit rester facilement accessible après l'installation du tiroir chauffant. Le tiroir chauffant ne peut être encastré et combiné qu'avec les appareils indiqués par le fabricant. La garantie n'est pas valable s'il est monté et combiné avec d'autres appareils, car il n'est alors pas possible de garantir un fonctionnement correct.

Installation Pour encastrer le tiroir chauffant et le combiner avec un autre appareil, vous devez utiliser une étagère intermédiaire fixe, capable de supporter le poids des deux appareils. L'appareil combiné avec le tiroir chauffant devra être placé directement sur le tiroir chauffant. Une étagère de séparation n'est pas nécessaire.

Pour encastrer l'appareil combiné avec le tiroir chauffant, suivez les indications figurant dans le manuel d'instructions et de montage de cet appareil. Les dimensions à prendre en considération pour l'installation sont indiquées en millimètres dans les croquis présentés dans les dernières pages. Procédez de la façon suivante : 1. Placez le tiroir chauffant sur l'étagère et poussez-le vers le fond de façon à ce qu'il soit bien centré et bord à bord avec l'avant du meuble. 2. Assurez-vous que la structure du tiroir chauffant est bien à niveau et bien stable sur l'étagère. 3. Ouvrez le tiroir pour fixer le tiroir chauffant sur les côtés du meuble avec les deux vis fournies.

FR Description de l'appareil Composants principaux

1. Sélecteur de température (thermostat)

3. Pilote de fonctionnement

2. Bouton marche/arrêt (voyant lumineux)

4. Revêtement antidérapant

Principe de fonctionnement Votre appareil est équipé d'un système de circulation d'air chaud. Un ventilateur distribue la chaleur, générée par une résistance électrique, dans tout l'intérieur de l'appareil.

La circulation de l'air chaud fait que la vaisselle est chauffée rapidement et uniformément.

Le thermostat permet de définir et de contrôler la température souhaitée pour la vaisselle.

La base du tiroir est équipée d'un revêtement antidérapant pour empêcher la vaisselle de glisser quand vous ouvrez ou fermez le tiroir.

La résistance ainsi que le ventilateur sont protégés par une grille métallique.

FR Utilisation Avant la première utilisation Avant d'utiliser l'appareil pour la première fois, vous devez en laver l'intérieur et l'extérieur en suivant les indications sur le nettoyage figurant au chapitre « Nettoyage et entretien ». Ensuite, chauffez le tiroir chauffant pendant au moins 2 heures en tournant le sélecteur de température sur la position maximum (consultez le chapitre « Sélectionner la température »). Veillez à aérer correctement la cuisine. Les pièces de l'appareil sont protégées par un produit spécial qui peut éventuellement, lors de la première mise en marche, dégager une odeur et un peu de fumée qui disparaissent très vite. Ni l'une ni l'autre ne constituent une anomalie de fonctionnement de l'appareil.

Tableau de commandes

Sélectionnez la température en tournant le thermostat sur la position désirée. Mettez l'appareil en marche en appuyant sur l'interrupteur dont le voyant s'allume. Fermez le tiroir. Prenez garde que le tiroir peut se rouvrir si vous le fermez trop fort. Avant de retirer la vaisselle chaude, vous devez éteindre le tiroir chauffant en appuyant de nouveau sur l'interrupteur.

Sélectionner la température Vous pouvez sélectionner des températures entre 30 et 85 ºC en tournant le thermostat. Ne forcez pas le bouton du thermostat, ni vers la gauche de la position « 0 » ni vers la droite de la position maximum, car cela pourrait le détériorer. Dès que la température sélectionnée est atteinte, le chauffage s'éteint. Il se rallume automatiquement si la température redescend. Au lieu de températures absolues en ºC, des symboles sont indiqués. Ils correspondent à la température optimisée pour un groupe de vaisselle : Symbole ºC Function

Le tableau de commandes n'est visible que lorsque le tiroir est ouvert. Il comporte un bouton sélecteur de température et l'interrupteur marche/arrêt.

40ºC50ºC Prouver la pâte

60ºC70ºC Lorsque le tiroir est fermé, le voyant lumineux situé sur l'avant de l'appareil indique si le tiroir chauffant est en marche.

Pour utiliser le tiroir chauffant, procédez de la façon suivante : Appuyez sur le centre de la face avant pour ouvrir le tiroir chauffant. Placez la vaisselle dans le tiroir.

Réchauffement vaisselle Gardez les aliments chauds

80ºC Principe d'utilisation

Réchauffement Tasses / verres

Cuisson à basse température Réchauffement des aliments

FR Utilisation Capacité de charge

Temps de chauffage Le temps de chauffage dépend de plusieurs facteurs : Matériel et épaisseur de la vaisselle Quantité de charge Disposition de la vaisselle Température sélectionnée

La capacité de charge dépend de la taille de la vaisselle. Le tiroir chauffant peut recevoir une charge maximum de 25 kg. Quelques exemples de rangement sont fournis ciaprès à titre indicatif : Vaisselle de table pour 6 personnes : - 6 assiettes Ø 28 cm

Il est dès lors impossible d'indiquer des temps de chauffage rigoureusement exacts.

- 6 bols à soupe Ø 10cm

Les temps ci-dessous sont donnés à titre indicatif pour le thermostat en position et pour obtenir un chauffage uniforme de la vaisselle :

- 1 Récipient Ø 19 cm

Vaisselle de table pour 6 pers.

La pratique vous aidera à sélectionner les temps appropriés à votre vaisselle.

- 1 Récipient Ø 22 cm - 1 Récipient Ø 17 cm - 2 assiettes Ø 36 cm ou 20 assiettes Ø 28 cm 36 assiettes à soupe Ø 22 cm 30 bols à soupe Ø 10cm 10 assiettes Ø 28cm 10 assiettes à soupe Ø 22 cm 10 assiettes à pizza Ø 36 cm 80 tasses à café 40 tasses à cappuccino 30 verres 18 assiettes à soupe Ø 22 cm ; 2 terrines à soupe 21 cm x 18 cm Etc.

FR Nettoyage et entretien Le nettoyage est l'unique entretien normalement nécessaire.

Intérieur du tiroir chauffant

Attention ! Le nettoyage doit être effectué quand le tiroir chauffant est débranché de l'alimentation électrique. Retirez la prise du mur ou débranchez le circuit d'alimentation du tiroir chauffant.

Nettoyez régulièrement l'intérieur du tiroir chauffant avec un chiffon humide. S'il est très sale, ajoutez quelques gouttes de produit vaisselle dans l'eau de lavage.

N'utilisez pas de produits de nettoyage agressifs ou abrasifs, ni frottoirs ni objets pointus qui peuvent provoquer des rayures.

Évitez de faire entrer de l'eau dans les orifices par où circule l'air.

N'utilisez pas d'appareils de nettoyage à haute pression ou qui projettent de la vapeur.

Nettoyez ensuite les surfaces avec un chiffon sec.

Attendez que votre tiroir chauffant soit bien sec avant de le réutiliser.

Revêtement antidérapant Partie avant de l'appareil et tableau de commandes

Vous pouvez retirer le revêtement antidérapant pour nettoyer plus facilement le tiroir.

Il suffit de nettoyer le tiroir chauffant avec un chiffon humide. S'il est très sale, ajoutez quelques gouttes de produit vaisselle à l'eau de lavage.

Le revêtement peut être lavé à la main avec de l'eau chaude et quelques gouttes de produit vaisselle.

Essuyez ensuite les surfaces avec un chiffon sec.

Séchez-le bien pour finir.

Les tiroirs chauffants dont l'avant est en acier inoxydable peuvent être nettoyés avec des produits spéciaux pour ce type de surface. Ces produits évitent que les surfaces ne se resalissent rapidement. Appliquez une fine couche de produit sur toute la surface avec un chiffon doux.

Vous ne devez remettre en place le revêtement antidérapant que lorsque le tiroir est bien sec.

Les tiroirs chauffants dont l'avant est en aluminium peuvent être nettoyés avec un produit léger pour les vitres et un chiffon doux qui ne laisse pas de fibres. Nettoyez dans le sens horizontal sans appuyer car l'aluminium est un métal mou qui se raye ou se coupe facilement.

FR Que faire en cas de mauvais fonctionnement? ATTENTION ! Seuls des techniciens spécialisés sont à même d'effectuer les réparations, de quelque type que ce soit. Toute réparation effectuée par des personnes non agréées par le fabricant est dangereuse. Avant d'appeler l'assistance technique, vérifiez les cas suivants : La vaisselle ne chauffe pas suffisamment ? Vérifiez les points suivants :

- Rangement et disposition de la vaisselle. La vaisselle ne chauffe pas ? Vérifiez les points suivants : - Le ventilateur fonctionne (il fait du bruit). C'est peut-être alors la résistance qui est en panne ; si le ventilateur ne fait pas de bruit, c'est lui qui doit être en panne. - Les plombs ont sauté ou le tableau électrique a disjoncté.

- L'appareil est bien branché et en marche. - Vous avez sélectionné la température adéquate. - Les orifices par où circule l'air sont obstrués par de la vaisselle. - La vaisselle a chauffé pendant un temps suffisant ? Le temps de chauffage dépend de divers facteurs, en particulier :

La vaisselle est trop chaude ? Le sélecteur de température ne marche pas correctement. L'interrupteur marche/arrêt ne s'allume pas ? Le pilote de l'interrupteur a fondu.

- Matière et épaisseur de la vaisselle. - Quantité de vaisselle.

FR Caractéristiques techniques Gardez toujours le manuel d'instructions à portée de main. Si vous cédez l'appareil à un tiers, remettez-lui également le manuel ! Protection de l'environnement Élimination de l'emballage L'emballage est signalé d'un Point vert. Veuillez utiliser les conteneurs adéquats pour vous défaire de tous les matériaux d'emballage comme le carton, le polystyrène expansé et le film plastique. Ils seront réutilisés pour d'autres emballages.

électroniques (RAEE), prévoit que les appareils électroménagers ne doivent pas être éliminés de la même façon que les résidus urbains solides. Les appareils hors d'usage doivent être recueillis séparément afin d'optimiser la récupération et le recyclage des matériaux qui les composent et pour prévenir d'éventuelles atteintes à la santé publique et à l'environnement. Le symbole représentant une grande poubelle barrée d'une croix doit être apposé sur tous les produits de façon à rappeler l'obligation d'une collecte à part. Les consommateurs doivent entrer en contact avec les autorités locales ou les points de vente pour se renseigner sur le local approprié où ils peuvent déposer les appareils hors d'usage. Avant de vous défaire de votre appareil, tirez le câble d'alimentation, coupez-le et éliminez-le.

Élimination des appareils hors d'usage La directive européenne 2002/96/CE, concernant la gestion des résidus d'appareils électriques et

Caractéristiques techniques SAMSUNG s'efforce d'améliorer ses produits en tout temps. Les spécifications techniques de conception et ces instructions d'utilisation sont donc susceptibles de changer sans préavis.

NL20F7100WB Source d’alimentation

Consommation d’energie Puissance maximum
