DE40A - Moniteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LED LCD
Marque	Samsung
Modèle	DE40A
Taille d'écran	40 pouces (diagonale)
Résolution optimale	1920 x 1080 pixels
Format d'image	16:9
Connecteurs d'entrée	HDMI, DVI, VGA (RGB), DisplayPort, AV/Component, USB, Audio, RS232C, RJ45
Consommation électrique (typique)	120 W
Tension d'alimentation	100 - 240 V CA, 50/60 Hz

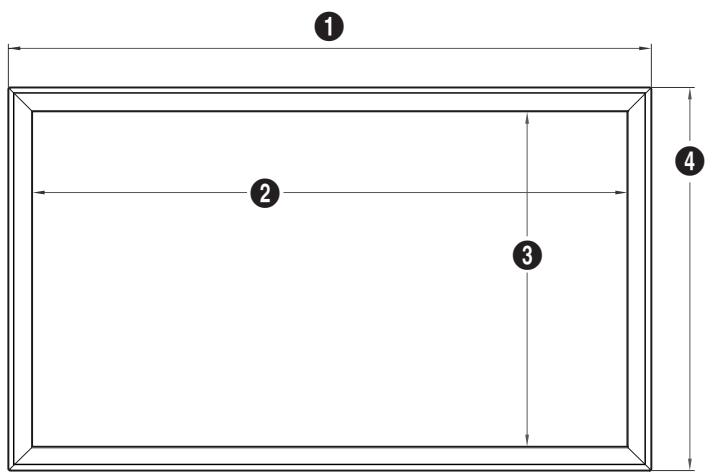

Dimensions (L x H x P) sans socle	920 x 534.5 x 29.9 mm
Poids	Environ 12 kg (estimation)
Inclinaison maximale	15°
Norme de montage mural (VESA)	200 x 200 mm, vis M8

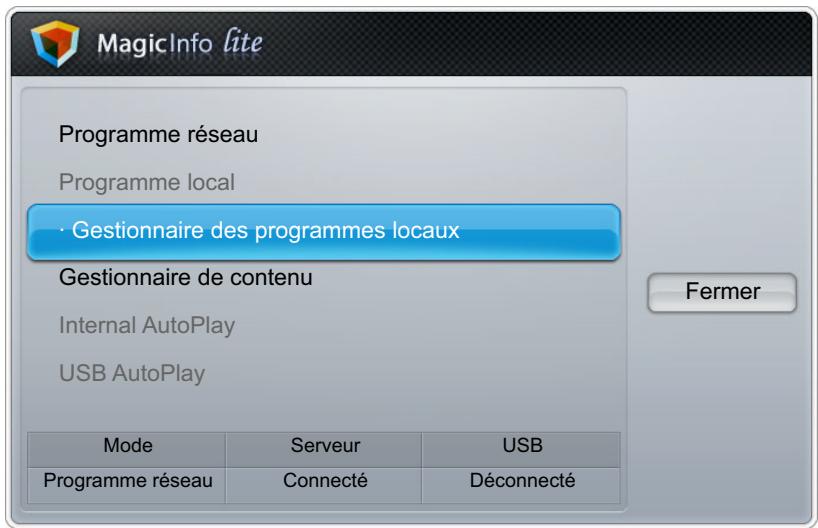

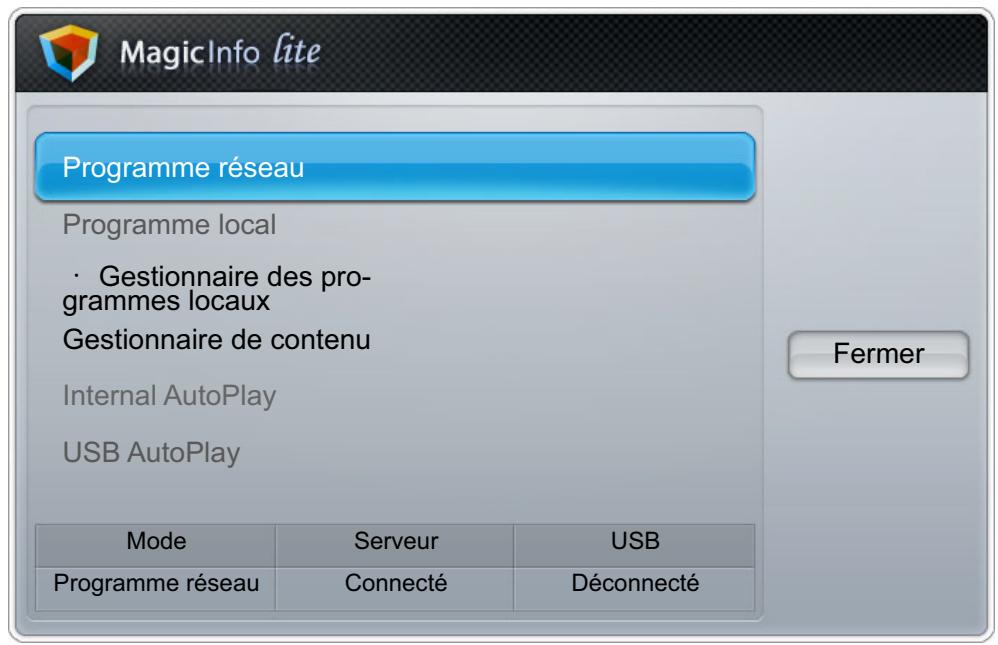

Fonctions spéciales	MagicInfo, MDC (contrôle multi-écran), PIP, Video Wall, Protection contre la rémanence

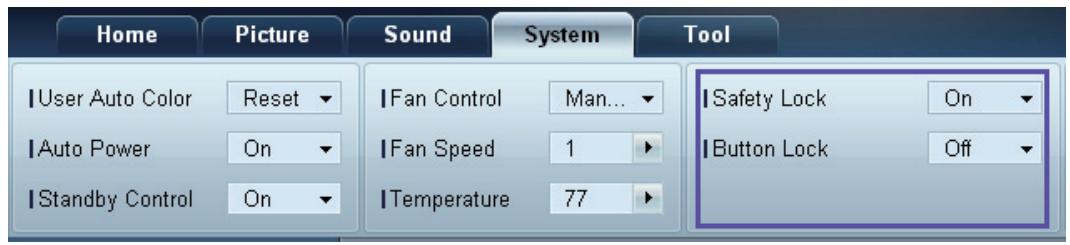

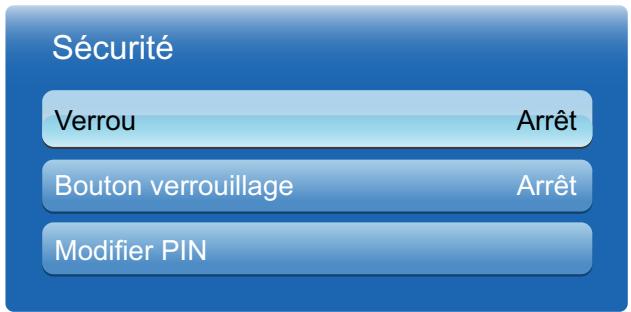

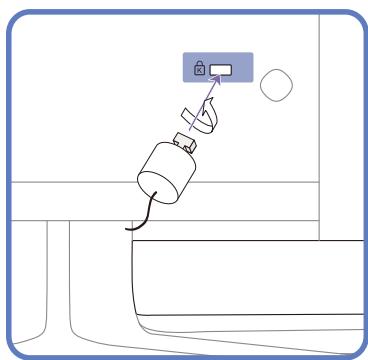

Sécurité	Verrou antivol Kensington, verrouillage des menus

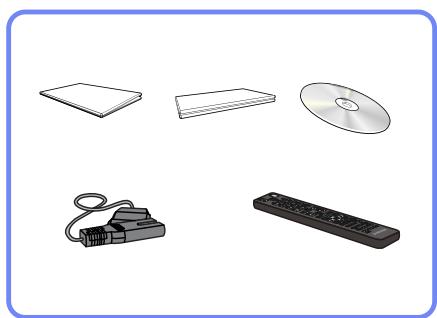

Accessoires fournis	Télécommande, piles, câble d'alimentation, câble D-SUB, adaptateurs RS232C et AV/Composant, anneaux de maintien, serre-câble
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser d'alcool, de solvants ou de détergents
Réparabilité	Contactez le service client Samsung. Aucune pièce réparable par l'utilisateur.

FOIRE AUX QUESTIONS - DE40A SAMSUNG

Comment nettoyer l'écran du moniteur Samsung DE40A ?

Utilisez un chiffon doux et sec. Ne pulvérisez jamais d'eau ou de détergent directement sur l'écran. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau et essorez-le abondamment avant de nettoyer.

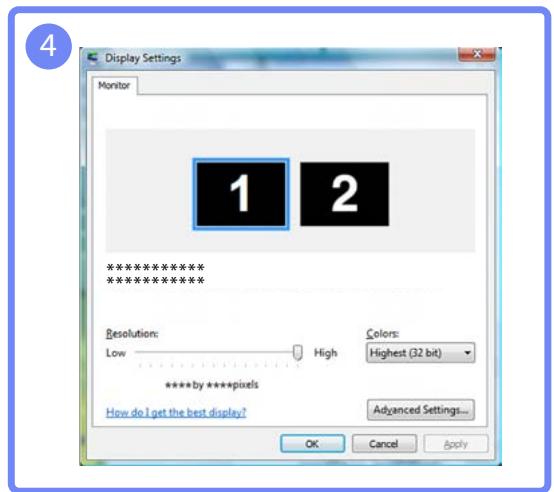

Quelle résolution et fréquence recommander pour le DE40A ?

La résolution optimale est 1920 x 1080 avec une fréquence verticale de 60 Hz. Réglez ces paramètres dans le panneau de configuration de votre ordinateur pour une qualité d'image parfaite.

Que faire si l'écran reste noir ?

Vérifiez que le câble d'alimentation est branché et que le produit est sous tension. Assurez-vous que la source d'entrée sélectionnée correspond à celle du périphérique connecté. Si le problème persiste, utilisez la fonction Test du produit dans le menu Assistance.

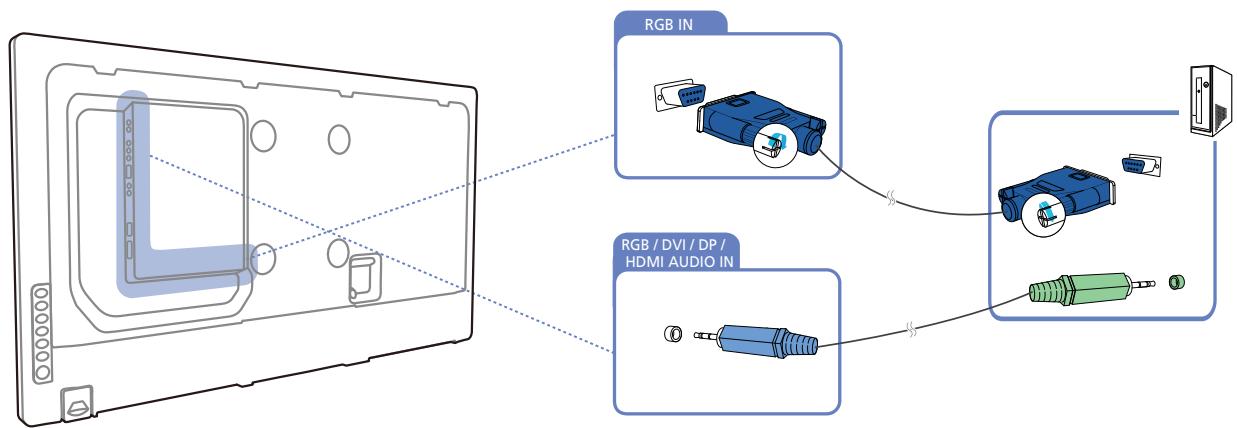

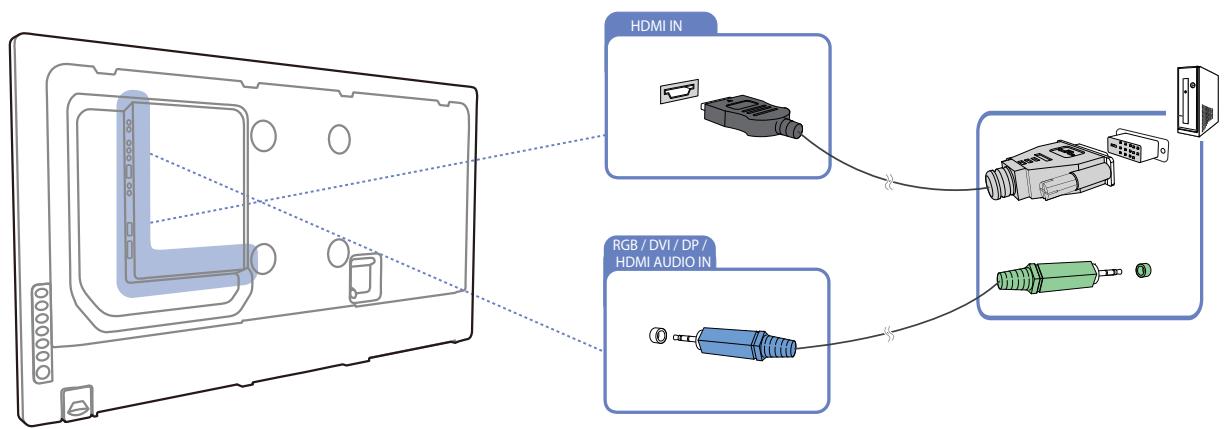

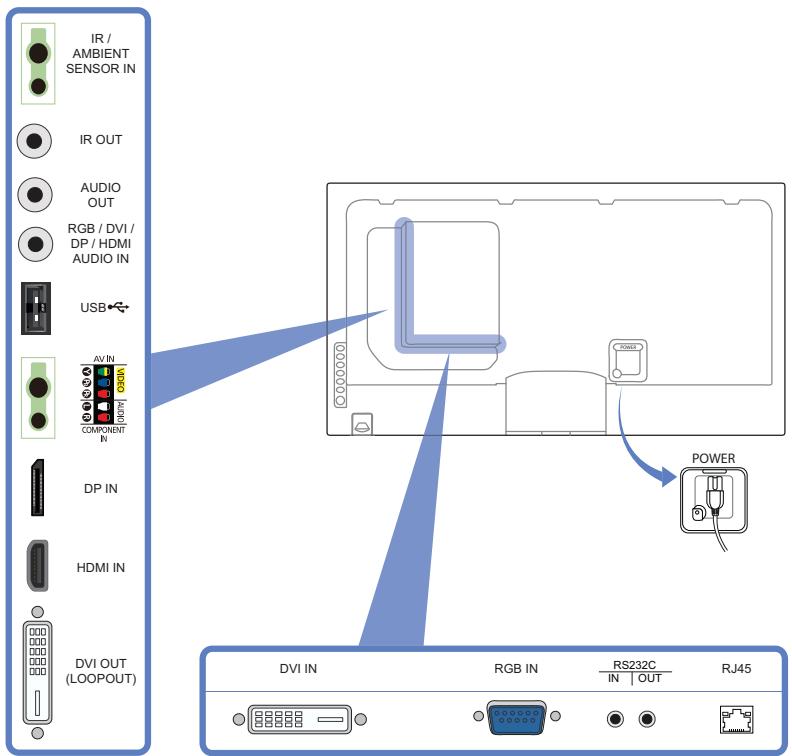

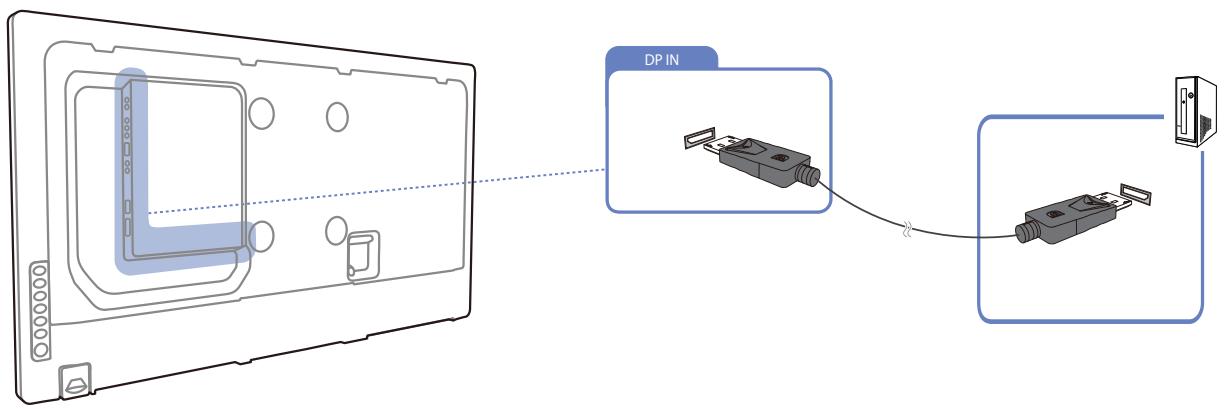

Comment connecter un ordinateur au moniteur ?

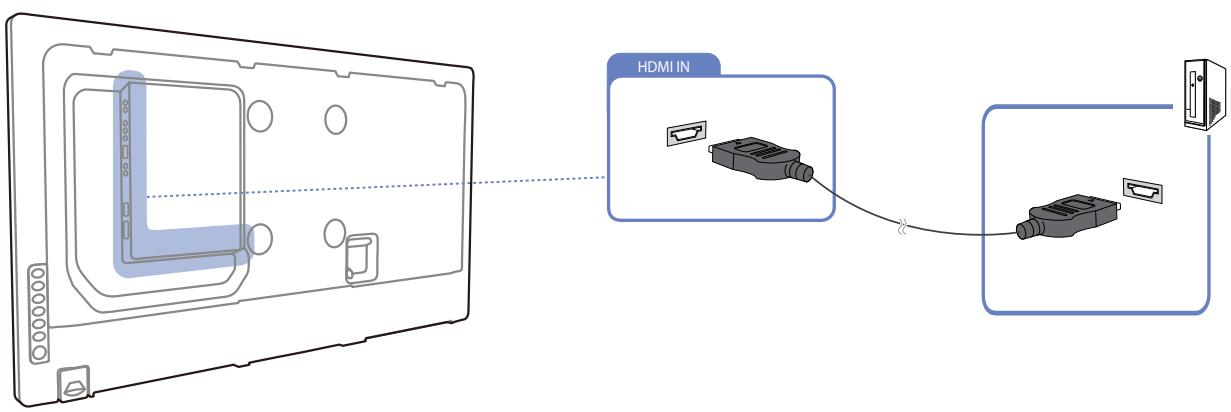

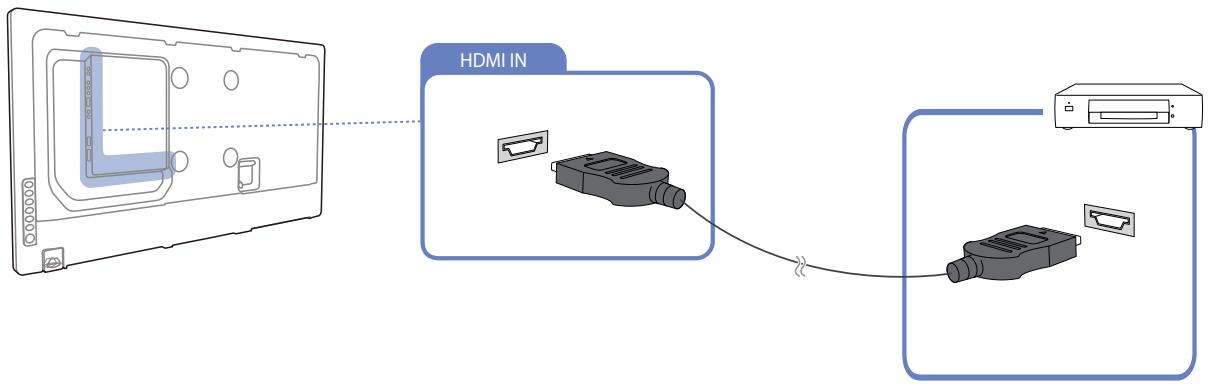

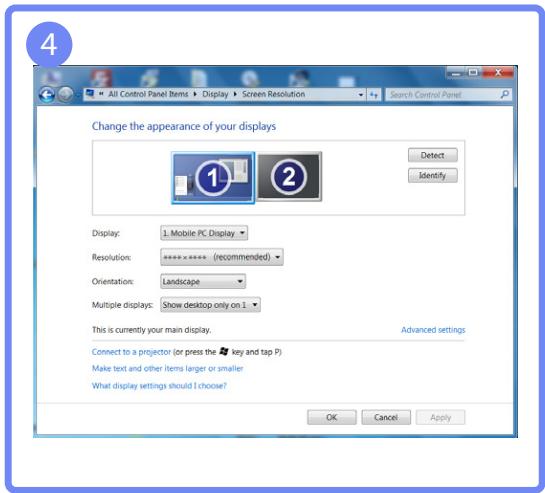

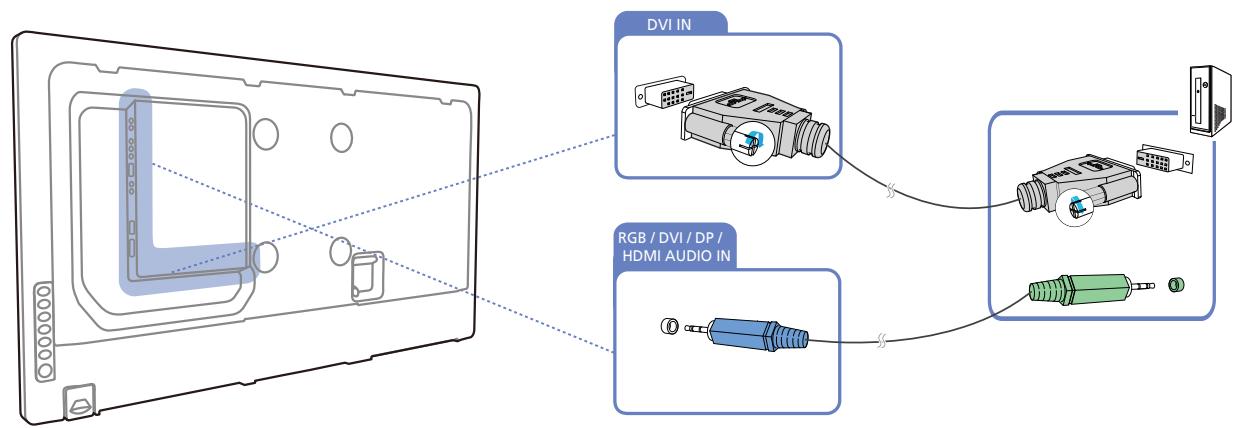

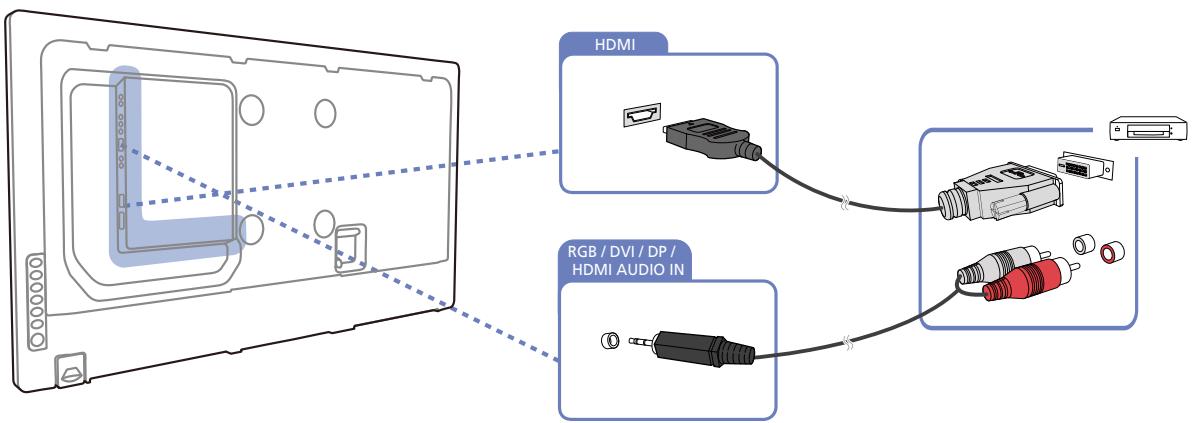

Vous pouvez connecter un PC via les ports VGA (D-SUB), DVI, HDMI ou DisplayPort. Utilisez le câble approprié et sélectionnez la source correspondante à l'aide du bouton SOURCE de la télécommande.

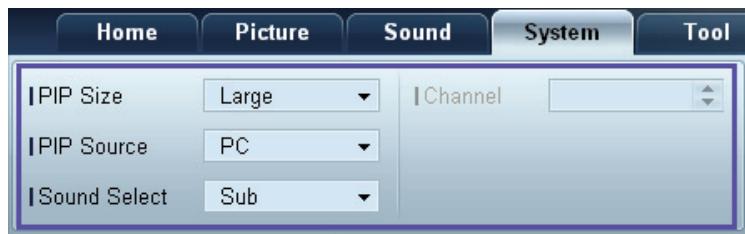

Comment utiliser la fonction PIP (image dans l'image) ?

Accédez au menu Système > PIP et activez la fonction. Vous pouvez choisir la taille et la source de l'image secondaire. Notez que PIP n'est pas disponible si le mode Mur d'images est activé.

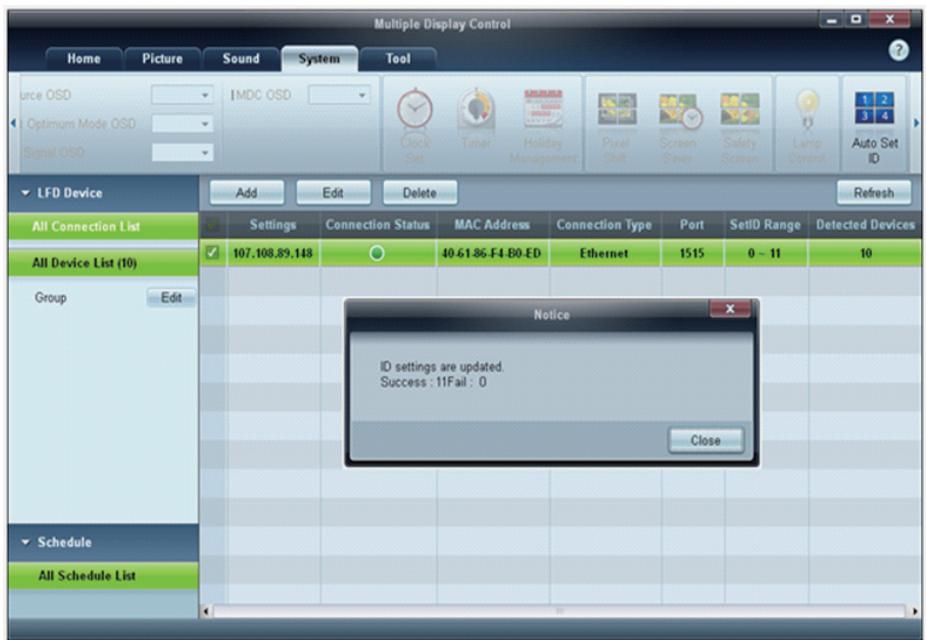

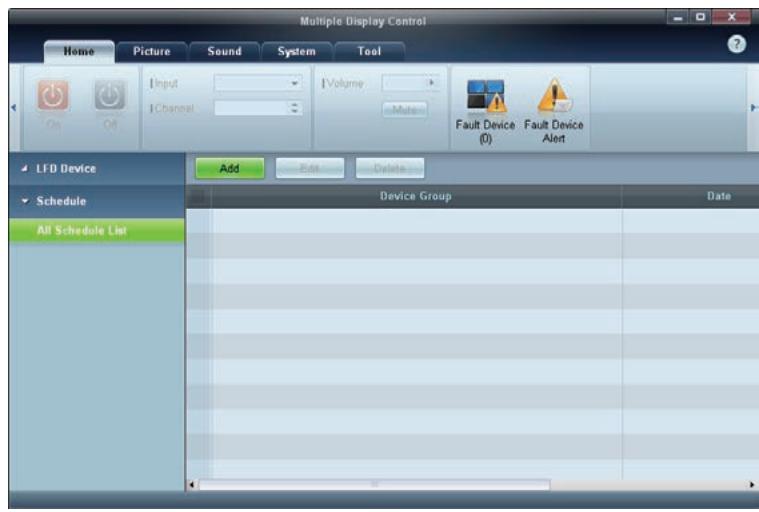

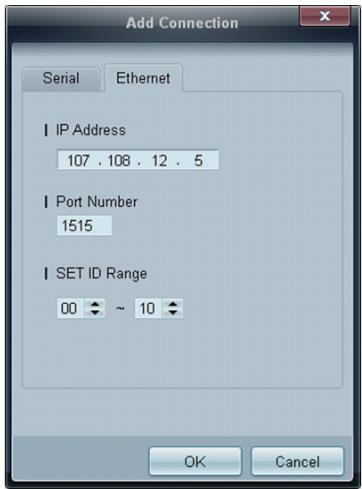

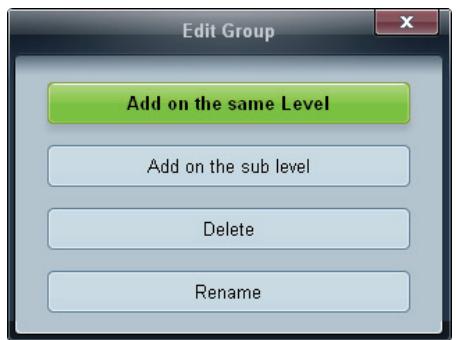

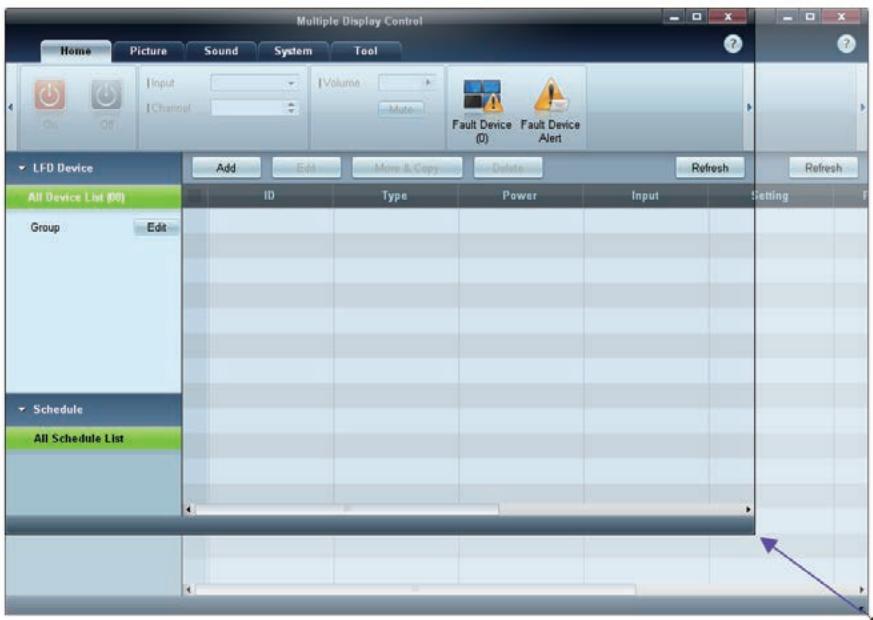

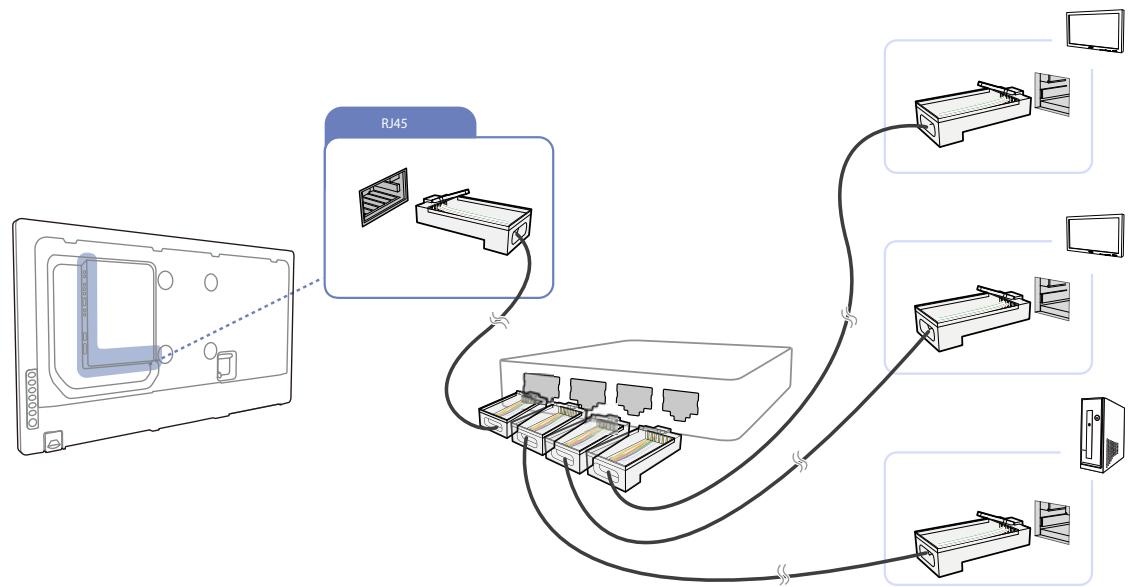

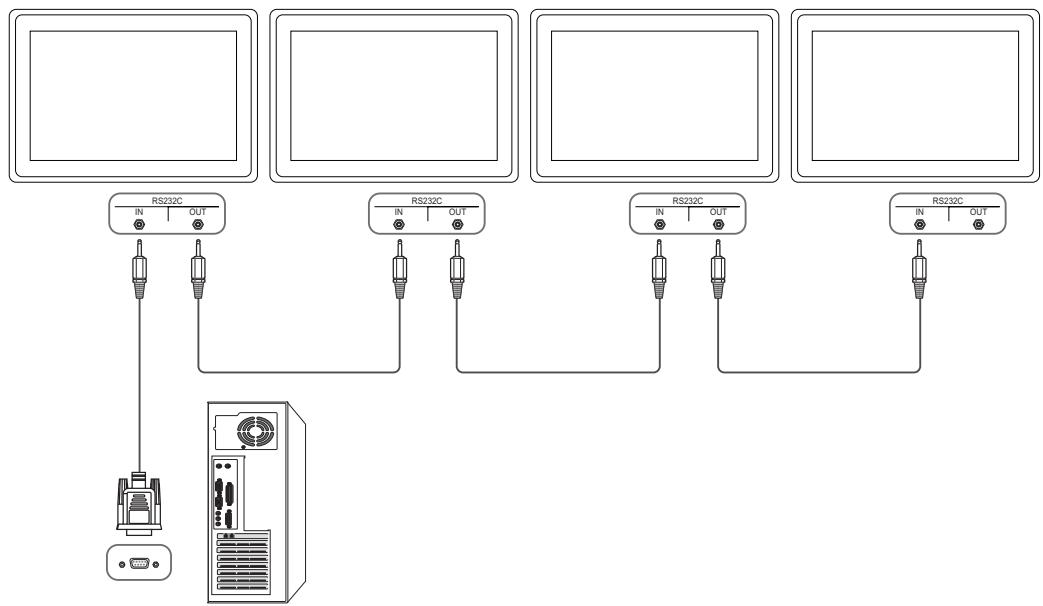

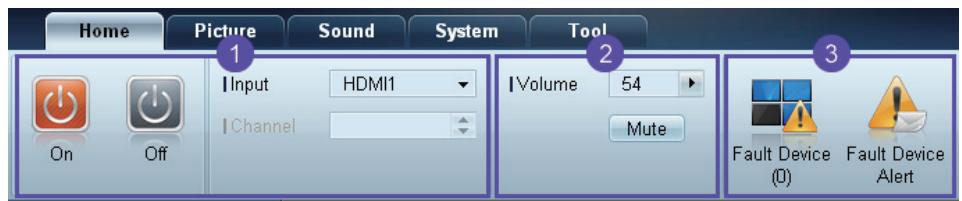

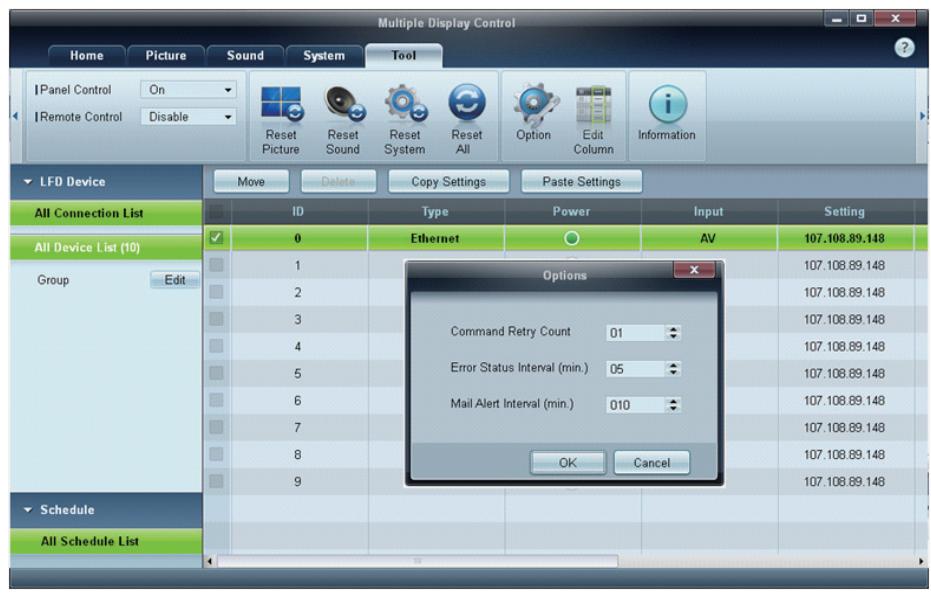

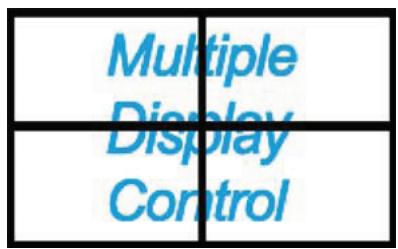

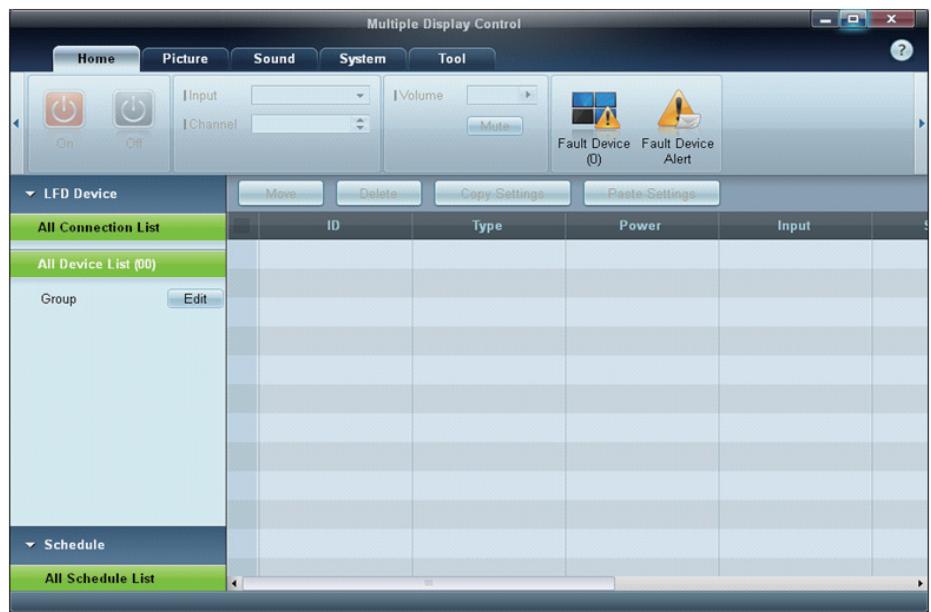

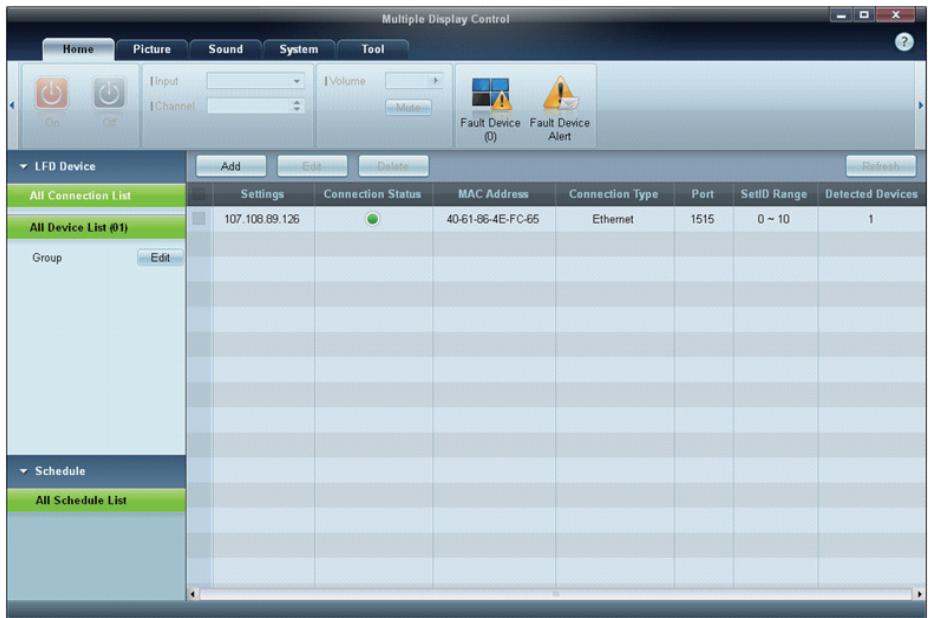

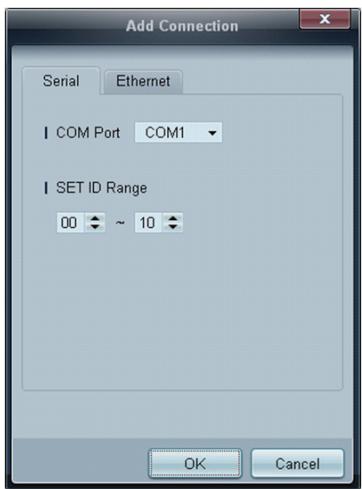

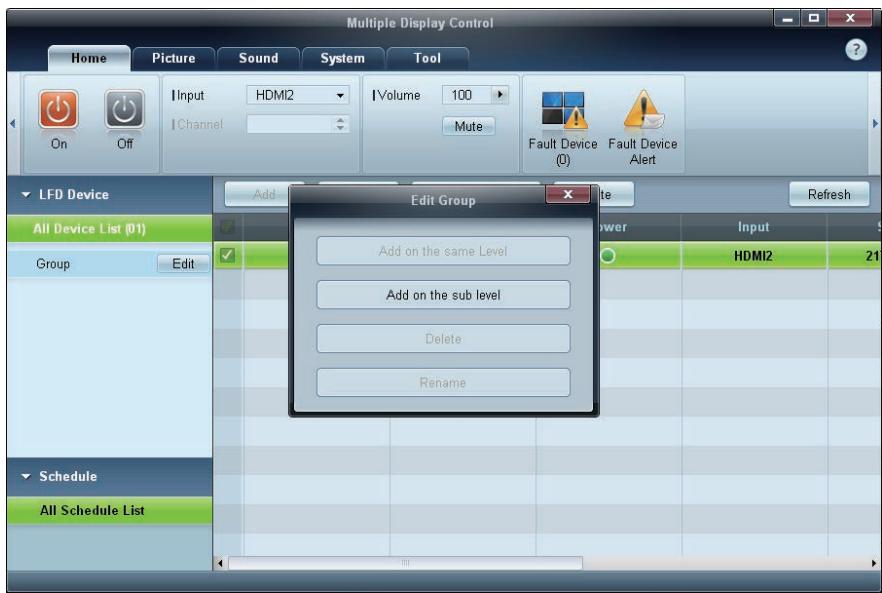

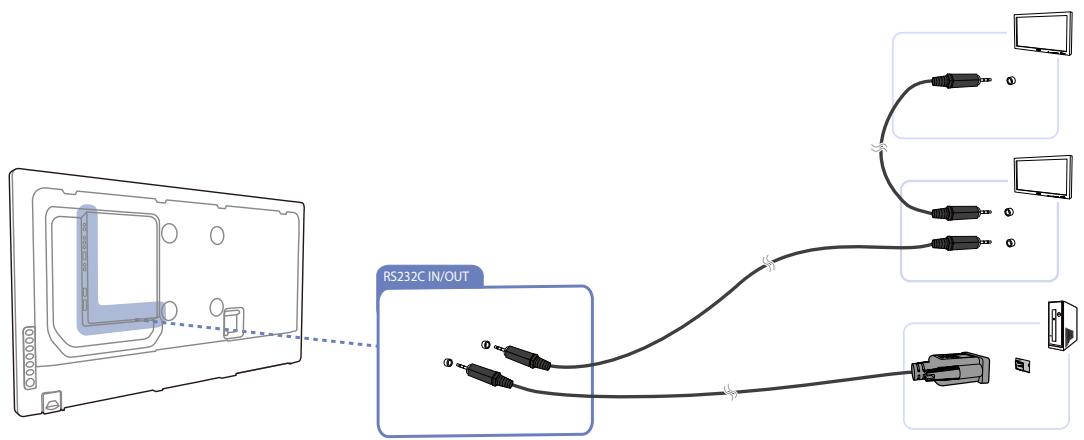

Comment configurer plusieurs moniteurs avec MDC ?

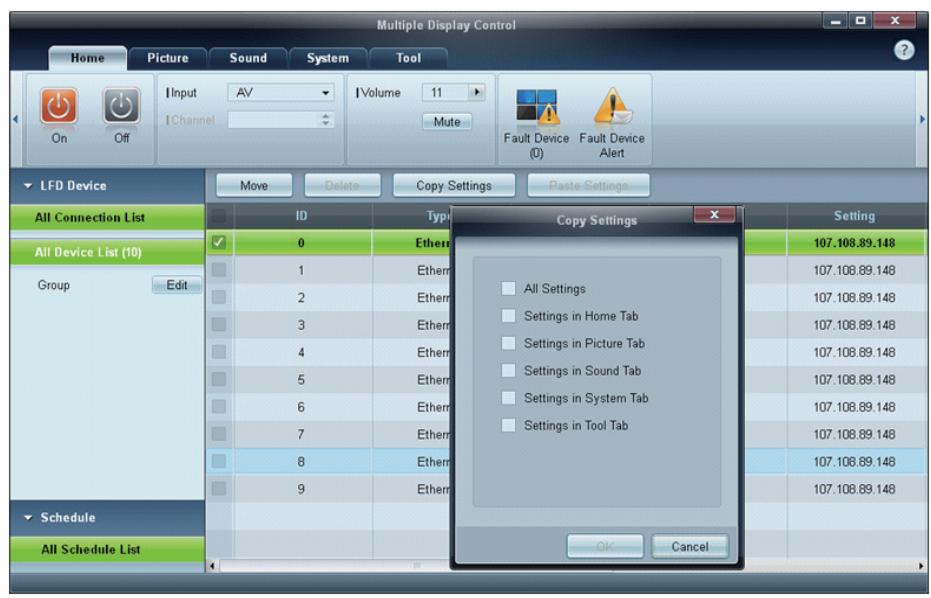

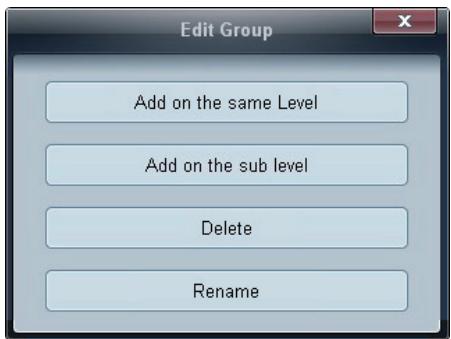

Installez le logiciel MDC Unified sur votre ordinateur. Connectez les moniteurs en série via RS232C ou RJ45, attribuez un ID à chaque moniteur dans le menu Système > Multi contrôle, puis utilisez MDC pour les commander simultanément.

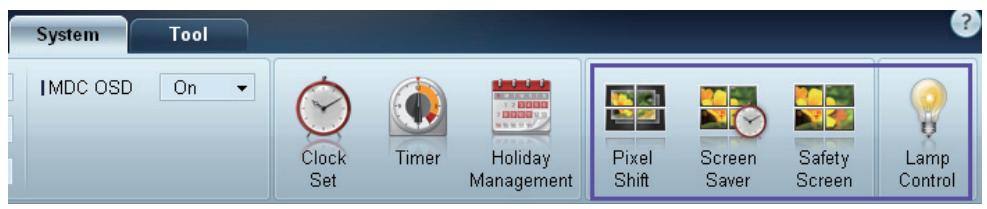

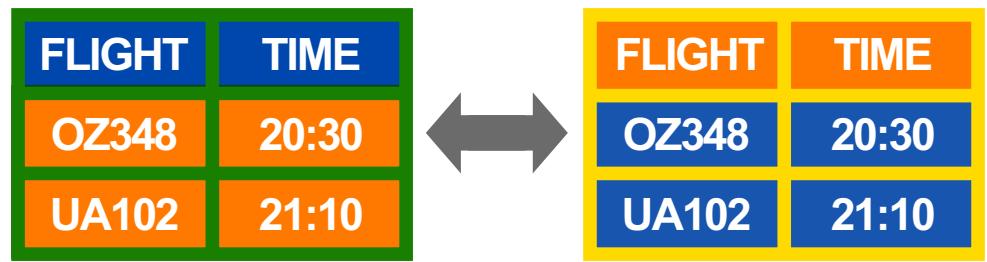

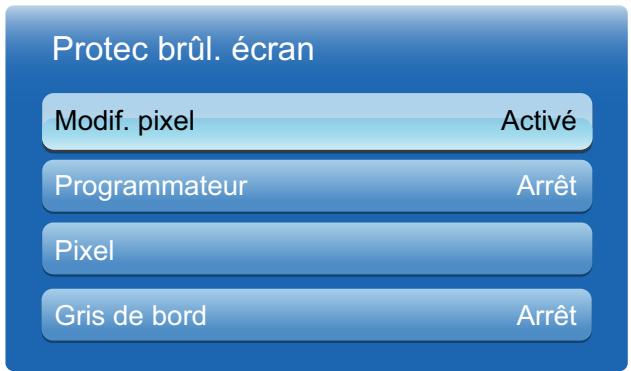

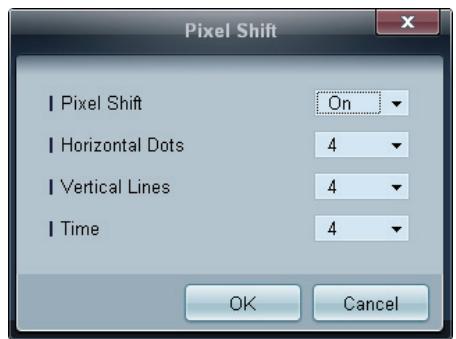

Comment éviter la rémanence d'image sur l'écran ?

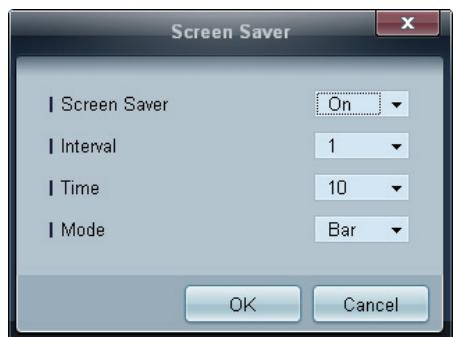

Activez un économiseur d'écran ou mettez le moniteur hors tension après une période d'inactivité. Utilisez les fonctions de protection intégrées comme Pixel Shift et Safety Screen dans le menu Système.

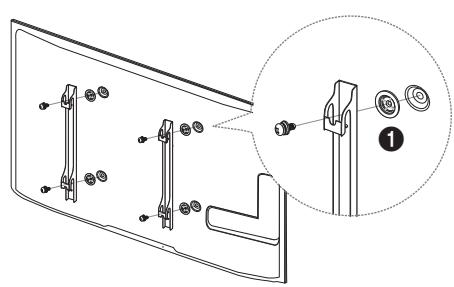

Comment installer un support mural pour le DE40A ?

Le moniteur est compatible avec la norme VESA 200 x 200 mm. Utilisez des vis M8. Il est fortement recommandé de faire appel à un professionnel pour l'installation afin d'éviter tout dommage.

Où trouver le numéro de série et le modèle de mon moniteur ?

Le numéro de série et le modèle se trouvent sur une étiquette située à l'arrière du produit. Notez ces informations avant de contacter le support.

Comment contacter le service client Samsung en France ?

Vous pouvez joindre le service client Samsung France au 01 48 63 00 00 (appel non surtaxé) ou visiter le site http://www.samsung.com pour plus d'informations.

MODE D'EMPLOI DE40A SAMSUNG

Manuel de l'utilisateur

ME40A ME46A ME55A DE40A DE46A DE55A UE46A UE55A

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses specifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Avant utilisation du produit

Copyright

Le contenu duprésent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.

Samsung Electronics détient les droits d'auteur duprésent guide.

Toute utilise ou reproduction du presente guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics.

Les logos SAMSUNG et SyncMaster sont des marques déposées de Samsung Electronics.

Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation.

VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association.

Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

• Des frais d'administration peuvent vous être facturés si :

(a) un technicien intervient a votre demande et que le produit ne comporte aucun défaut.
(c.-à-d; si vous n'avez pas pris la peine de dire le précédent manuel d'utilisation).
(b) you amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut.
(c.-à-d; si vous n'avez pas pris la peine de dire leprésent manuel d'utilisation).

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Avant utilisation du produit

Nettoyage

Procedez avec soit lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés.

Respectez la procédure suivante lors du nettoyage.

Les images suivantes seront uniquement de reference. Les situations réelles peuvent différer de celles illustrées ci-dessous.

1. Mettez hors tension le produit et l'ordinateur.
2. Débranche le cable d'alimentation du produit.

Tenez le cable d'alimentation par la fiche et ne touche pas le cable si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

1. Essuyez le produit avec un chiffon propre, doux et sec.

• N'utilisez pas de déterments contenant de l'alcool, des solvants ou des tensionsoactifs.

• Ne pulverisé pas d'eau ou de détergent directement sur le produit.

1. Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit.

1. Branchez le cable d'alimentation au produit une fois le nettoyage terminé.
2. Mettez sous tension le produit et l'ordinateur.

Stockage

Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximé.

Contactez le Centre de service clientèle si l'intérieur du produit doit être nettoyé (des frais de service seront factures).

Avant utilisation du produit

Précautions de sécurité

Attention

RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Attention POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE Cache (OU LE DOS).

L'INTÉRIEUR NE CONTIENT AUCUNE PIECE GÉRABLE PAR L'UTILISATEUR.

CONFIEZ TOUT ENTRETION AU PERSONNEL QUALIFIÉ.

!	Ce symbole indique la présence d'une tension élevée à l'intérieur. Il est dangereux d'étabir unquelconque contact avec des pieces internes de ce produit.
	Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier.

Symboles

Avertissement	Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies.
Attention	Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.
⊗	Les activités marquées de ce symbole sont interdites.
!	Les instructions marquées de ce symbole doivent être suivies.

Avant utilisation du produit

Électricité et sécurité

Les images suivantes seront uniquement de reference. Les situations réelles peuvent différer de celles illustrées ci-dessous.

Avertissement

N'utilise pas de cable d'alimentation ou de fiche endommagé(e), ni de prise lâche.

Un chocoléctrique ou un incendie pourrait en résultat.

N'utilisze pas plusieurs produits sur une meme prise de courant.

En cas de surchauffe, les prises de courant peuvent provoquer un incendie.

Ne touche pas la fiche si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

Insérez complètement la fiche pour qu'elle soit bien bloquée.

• Tout branchement non sécurisé peut provoquer un incendie.

Branchez la fiche du cable d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement).

Un chic électrique ou des dommages corporels pourrai(en)t survenir.

Ne pliez ni ne tirez le cable d'alimentation trop fortement. Prenez soit de ne pas laisser le cable d'alimentation sous un objet lourd.

• Tout dommage au cable peut entraîner un incendie ou un chocolélectrique.

Ne placez pas le cable d'alimentation ou le produit à proximé de sources de chaleur.

Un chocoléctrique ou un incendie pourrait survenir.

À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du cable d'alimentation ou de la prise.

La poussière pourrait provoquer un incendie.

Avant utilisation du produit

Attention

Ne débranche pas le cable d'alimentation quand le produit est en cours d'utilisation.

Le produit pourrait être endommagé par un chocolélectrique.

Utilissez uniquement le cable d'alimentation fourni avec votre produit par Samsung. N'utilisze pas le cable d'alimentation avec d'autres produits.

Un chocolélectrique ou un incendie pourrait survenir.

Maintenez dégagée la prise à laquelle le cable d'alimentation est branché.

• Quand un problème survient, le cable d'alimentation doit être débranché pour couper l'alimentation du produit.
• Notez bien que le produit n'est pas totalement hors tension si vous n'utilise que le bouton marche/arrêt de la télécommande.

Tenez la fiche quand vous débranchez le cable d'alimentation de la prise.

Un chocoléctrique ou un incendie pourrait en résultat.

Installation

Avertissement

Ne placez pas de bougies, d'insectifuges ou de cigaretteses sur le produit. N'installez pas le produit prés de sources de chaleur.

La poussière pourrait provoquer un incendie.

Recourez à un technicien pour installer le support de fixation murale.

• Toute installation par une personne non qualifiée peut entrainer des dommages corporels.
  N'utilisez que des meubles supports approvés.

N'installez pas le produit dans des espaces mal aérés tels qu'une bibliothèque ou un placard.

Toute élevation de la température interne peut provoquer un incendie.

Avant utilisation du produit

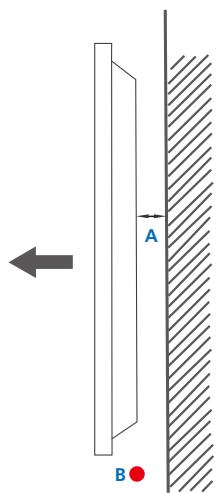

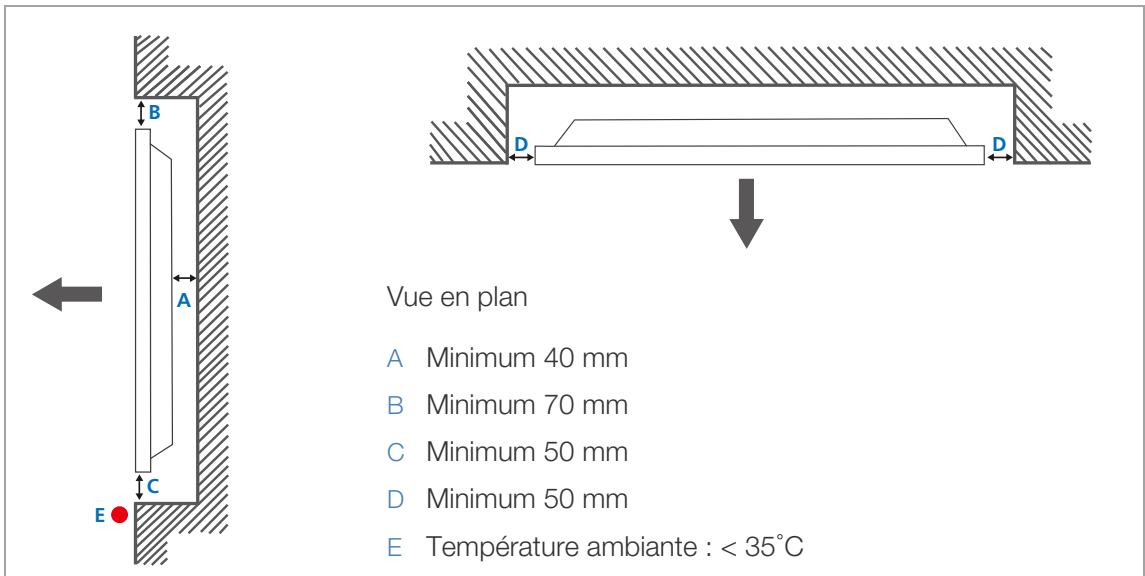

Installez le produit à au moins 10 cm du mur pour assurer une bonne aération.

Toute élevation de la température interne peut provoquer un incendie.

Gardez les emballages plastiques hors de portée des enfants.

• Ces sacsprésentent un risque d'étouffement.

N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.).

• S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.
  L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

N'installez pas le produit dans un vehicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

Un chocoléctrique ou un incendie pourrait survenir.

N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four.

La durée de vie du produit pourrait s'en才知道e, ou un incendie pourrait se déclencher.

N'installez pas le produit à portée de jeunes enfants.

Le produit pourrait tomber et blesser des enfants.
La face avant étant lourde, installez le produit sur une surface plane et stable.

Les huiles comestibles, telles que l'huile de soja, risquent d'endommager ou de déformer le produit. N'installez pas le produit dans une cuisine ou à proximé d'un comptoir de cuisine.

Avant utilisation du produit

Attention

Ne faites pas tomber le produit quand vous le déplacez.

Il pourrait en résultat une défaillance du produit ou des dommages corporels.

Ne posez pas le produit sur sa face avant.

L'écran pourrait être endommagé.

Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.

S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.
N'installez le produit que sur des meubles ou etagères de taille ajustate.

Posez doucement le produit.

• Il pourrait en résultat une défaillance du produit ou des dommages corporels.

Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de nombreuses particules fines, à des substances chimiques ou à des températures extrêmes, un aéroport ou une garè où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous poulez installer le produit dans ce type d'endetroit.

Fonctionnement

Avertissement

Une tension elevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.

Un chocolélectrique ou un incendie pourrait survenir.
- Contactez le Centre de service clientèle Samsung pour toute réparation.

Avant de déplacer le produit, mettez le bouton marche/arrêt en position arrêt et débranchez le cable d'alimentation, le cable de l'antenne et tous les autres cables branchés.

• Tout dommage au cable peut entrainer un incendie ou un chocoléctrique.

Avant utilisation du produit

Si le produit génére dessons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le cable d'alimentation et contactez le Centre de service clientèle Samsung.

Un chocoléctrique ou un incendie pourrait en résultat.

Ne laissez pas les enfants se pendre au produit ou grimper dessus.

• Les enfants poursaient se blesser superficielement ou gravement.

Si le produit tombe ou que le boîtier externe est endommagé, mettez le bouton marche/arrêt en position arrêt et débranchez le cable d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung.

Un usage continu peut provoquer un incendie ou un chocolélectrique.

Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit.

Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.

Pendant un orage ou des éclairs, débranchez le cable d'alimentation et ne touche pas au cable de l'antenne.

Un chocoléctrique ou un incendie pourrait survenir.

Ne faites pas tomber d'objets sur le produit et ne généré aucun impact.

Un chocoléctrique ou un incendie pourrait survenir.

Ne tentez pas de déplacer le produit en tirant sur un cable tel que le cable d'alimentation.

• Une défaillance du produit, un choc électrique ou un incendie pourrait survenir.

En cas de détention d'une fuite de gaz, ne touche ni le produit, ni la fiche du cable d'alimentation. De plus, aéréz immédiatement la zone.

• Des étincelles peuvent provoquer une Explosion ou un incendie.

• Ne touchez jamais le cable d'alimentation ou de l'antenne en cas d'éclairs ou de tonnerre.

Ne tentez pas de soulever ou de déplacer le produit en tirant sur un cable tel que le cable d'alimentation.

• Une défaillance du produit, un choc électrique ou un incendie pourrait survenir.

Avant utilisation du produit

N'utilisez ni ne conservez de pulverisateur combustible ou de substance inflammable à proximé du produit.

Une explosion ou un incendie pourrait en résultat.

Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.

Toute élevation de la température interne peut provoquer un incendie.

N'insérezaucunobjectmetallique(baguette,pièce de monnaie,épingle àcheveux,etc.)oud'objectsfacilitementinflammables(papier,allumette,etc.) dansle produit(via les aérations ou les ports d'entrée/sortie,etc.).

Assurez-vous de bienmettre le produit hors tension et de débrancher le cable d'alimentation si de I'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite,contactez le Centre de service clientèle Samsung.
- Une défaillance du produit, un choc électrique ou un incendie pourrait en résultat.

Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.

Assurez-vous de bienmettreleproduit hors tension et de débrancher le cable d'alimentation si de I'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite,contactezleCentre de service clientèle Samsung.
- Une défaillance du produit, un choc électrique ou un incendie pourrait en résultat.

Attention

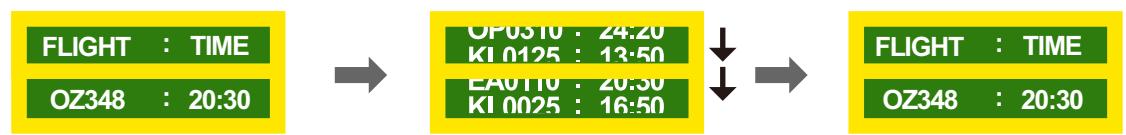

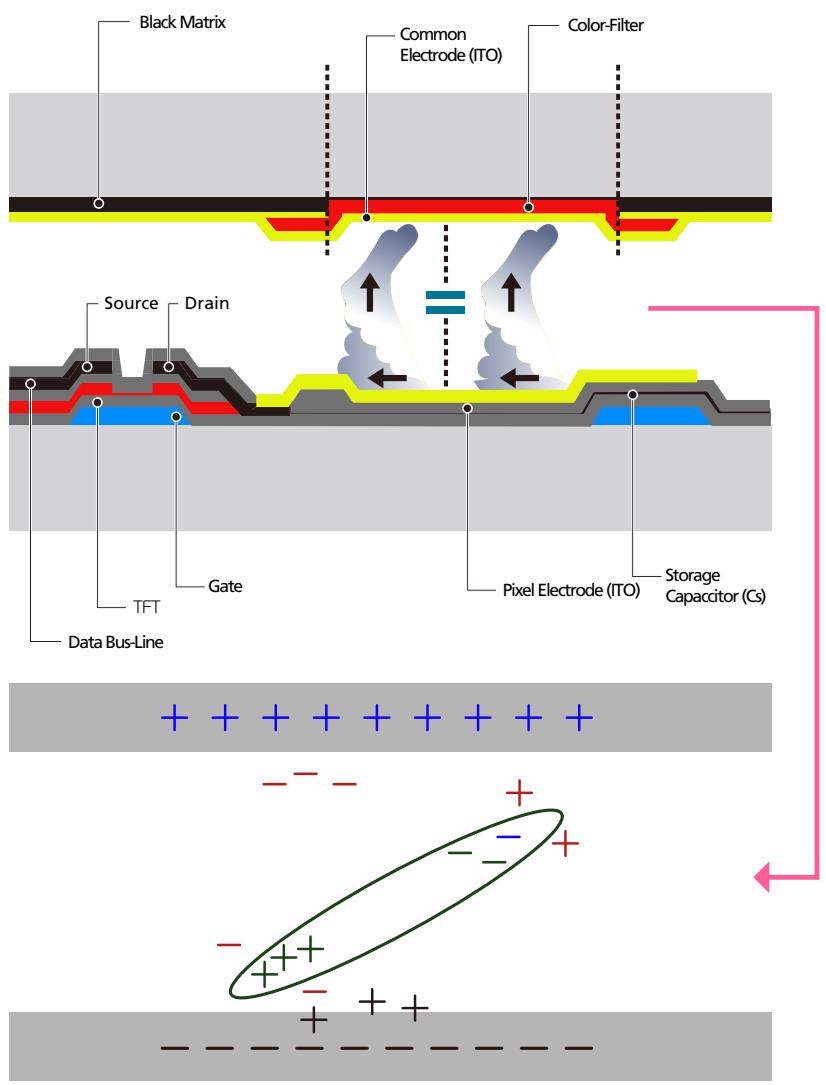

Si vous laissiez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produit ou cette peut donner lieu à des pixels défectueux.

• Activez le mode d'économie d'énergie ou un économisér d'écran à image mobile si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée.

Débranchez le cable d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).

• L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique.

Avant utilisation du produit

Applique la résolution et la fréquence conseillées au produit.

Dans le cas contraire, votre vue pourrait être alterée.

Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support.

• S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.

Regarder l'écran de trop prespendant une longue période peut alterer votre vue.

N'utilissez pas d'humidificateurs ou de jours à proximé du produit.

Un chocoléctrique ou un incendie pourrait survenir.

Deposez vos yeux pendant plus de 5 minutes après 1 heures d'utilisation du produit.

• Voiture fatigue oculaire en sera attenuée.

Ne touche pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.

Stockez les petits accessoires hors de portée des enfants.

Faites preuve de prudence lorsque vous reglez l'angle du produit ou la hauteur du support.

• Vous pourriez vous coincer la main ou le doigt et vous blesser.
• Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un.

Ne placez pas d'objets lourds sur le produit.

Il pourrait en résultat une défaillance du produit ou des dommages corporels.

AVANT UTILISATION DU 2 PRODUIT 3

3
3
4
4
5
6
8

PREPARATIFS 21

21
22
24
24
25
27
28

31
31
31
33
34
34
34
34
36
36
38

Copyright

Nettoyage

Stockage

Précautions de sécurité

Symboles
Électricité et sécurité
Installation
Fonctionnement

Vérification du contentu

Retrait de l'emballage
Vérification des composants

Pieces

Panneau de configuration
Face arrière
Verrou antivol

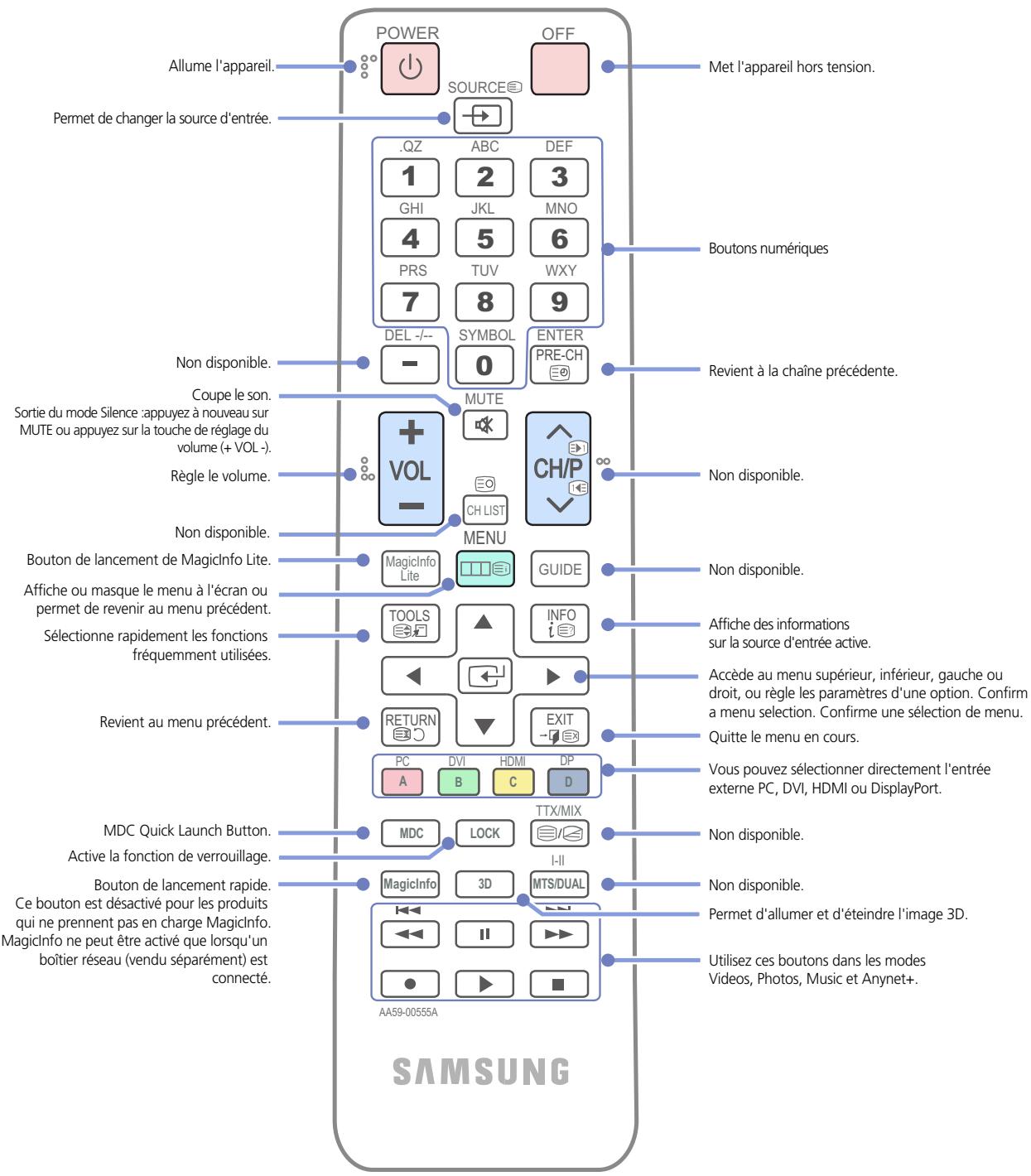

Télécommande

Avant d'installer le produit (Guide d'installation)

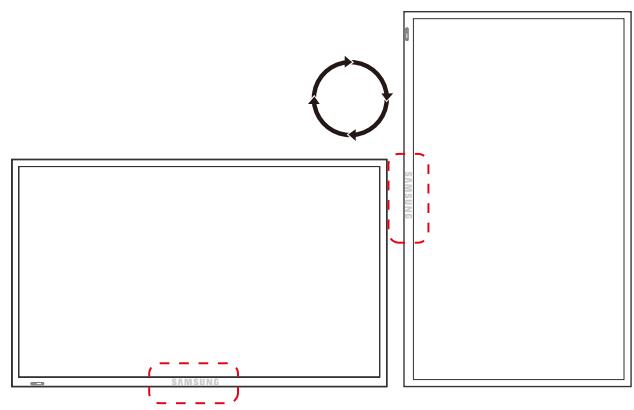

Angle d'inclinaison et rotation

Ventilation

Dimensions

Préparation préalable à l'installation du support mural

Installation du kit de montage mural

Spécifications du kit de montage mural ([VESA])

Télécommande (RS232C)

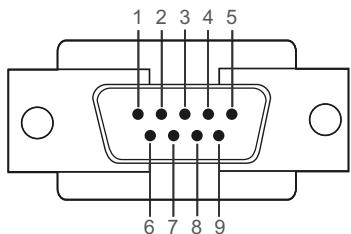

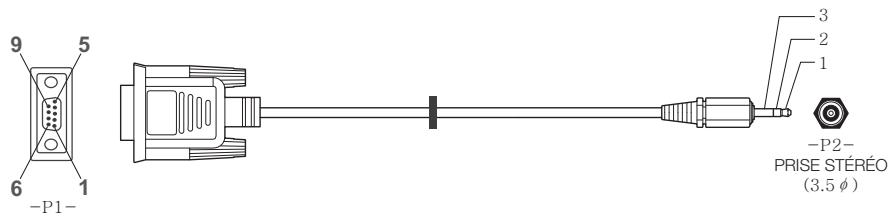

Connexion du cable
Codes de contrôle

Table des matières

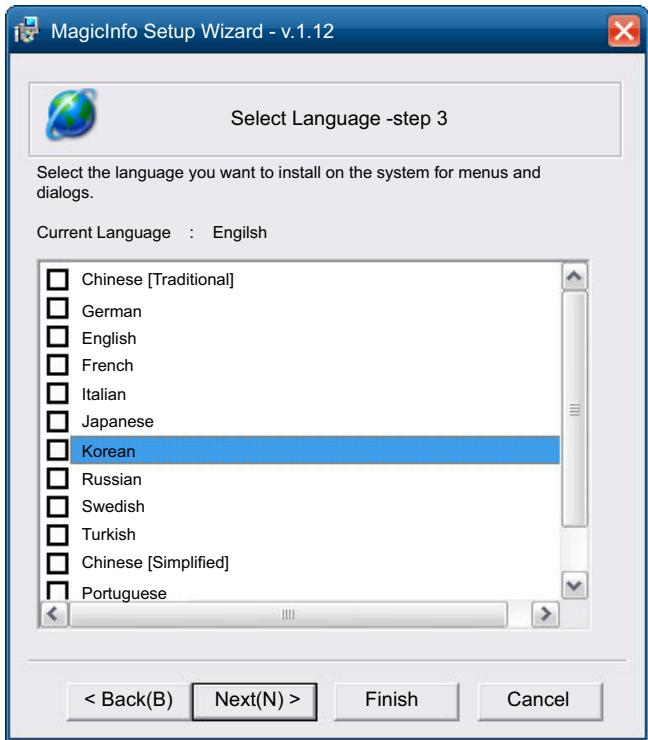

CONNEXION ET 51 UTILISATION D'UN 51 PERIPHÉRIQUE SOURCE 52

UTILISATION DE MDC 66

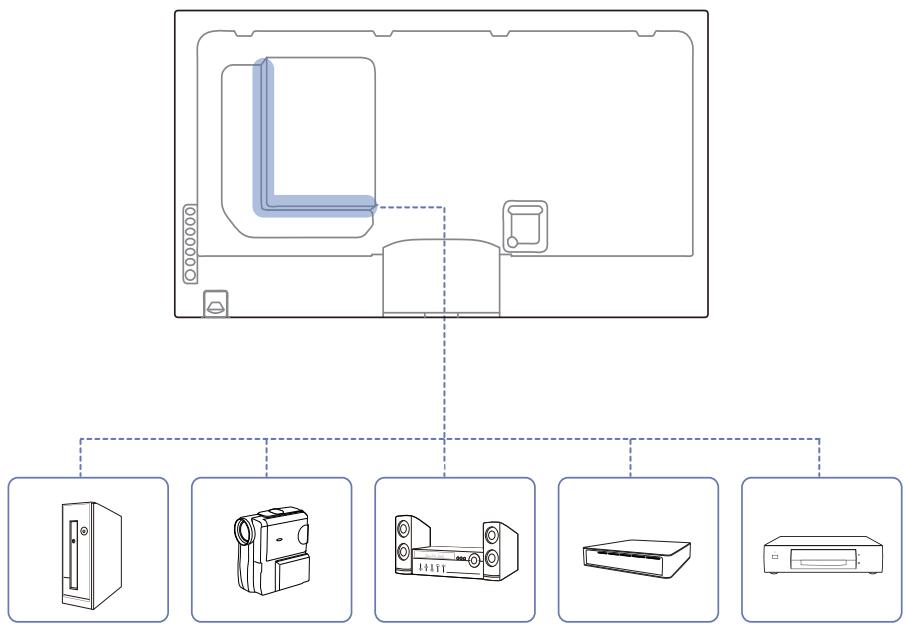

Avant d'effectuer la connexion

Points à vérifier avant la connexion

Connexion et utilisation d'un ordinateur

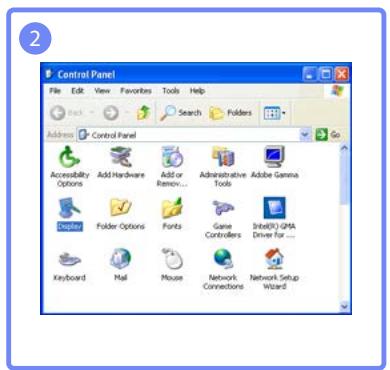

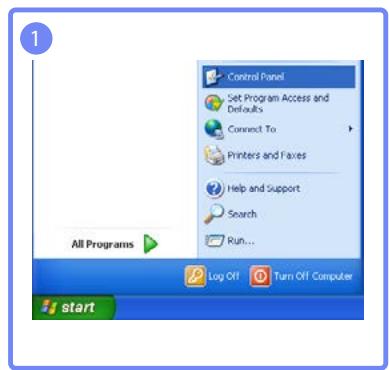

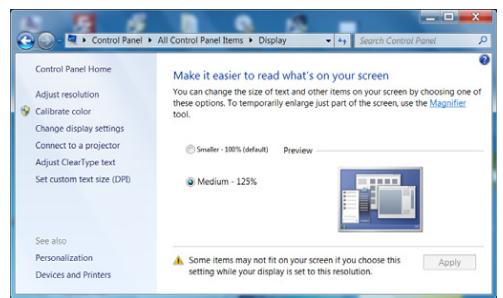

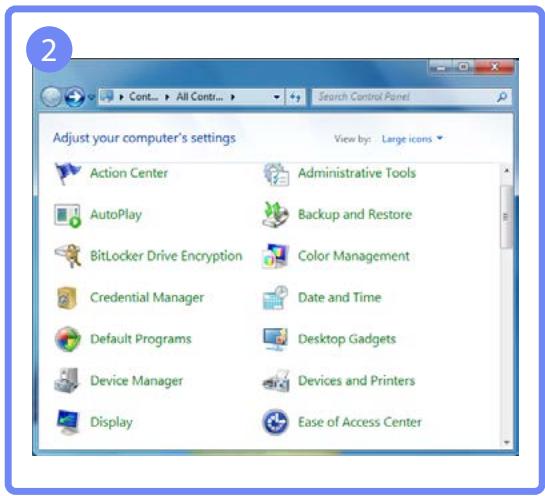

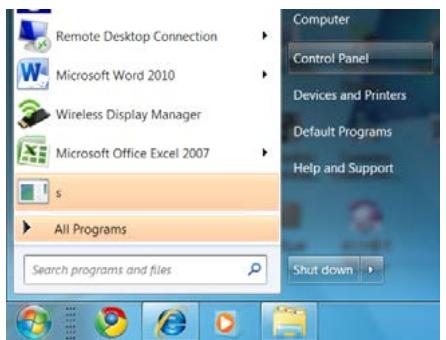

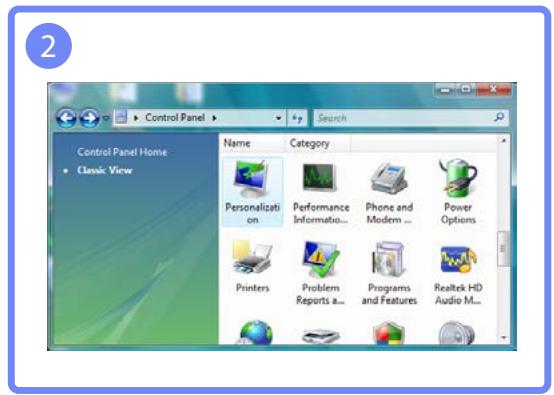

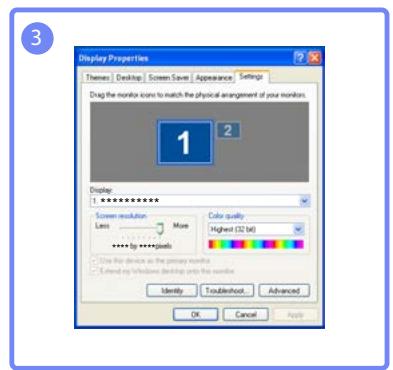

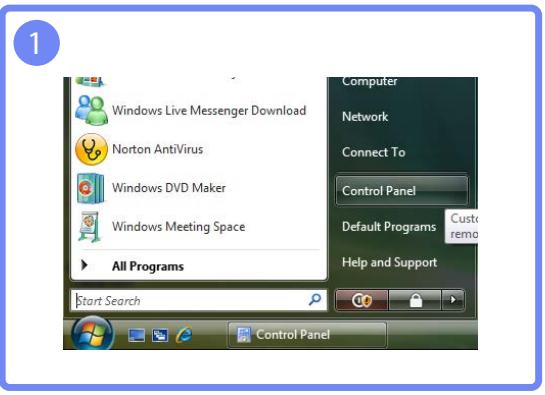

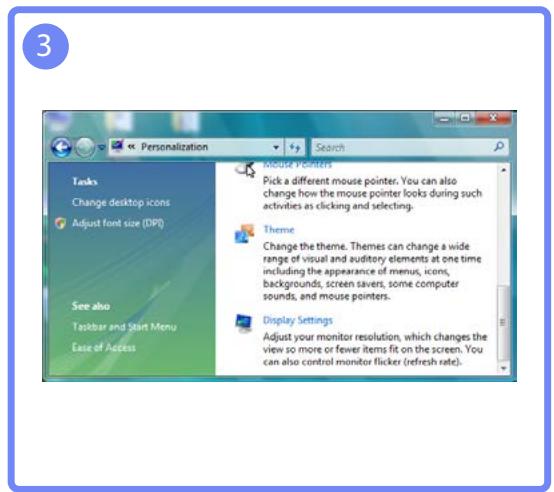

Connexion à un ordinateur Modification de la résolution

Connexion à un périphérique video

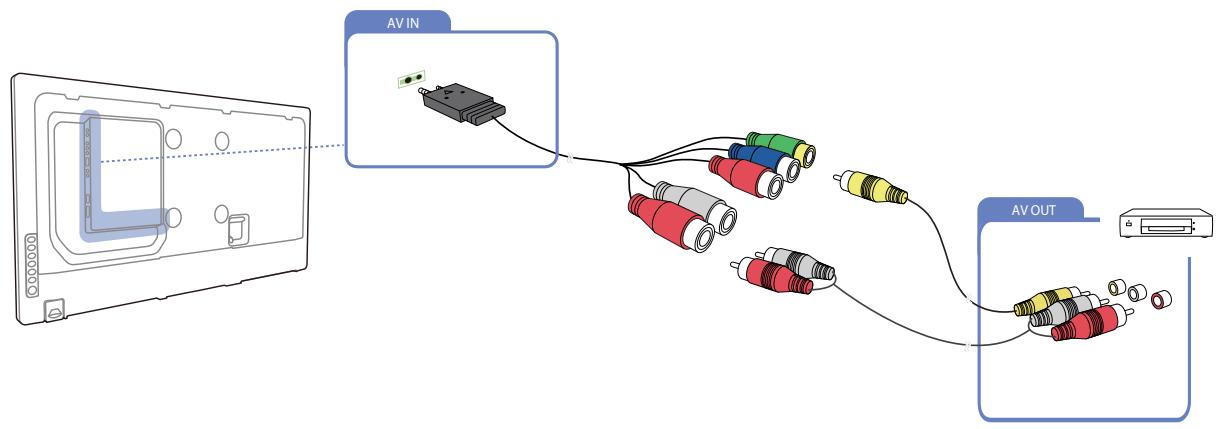

Connexion à l'aide d'un cable AV

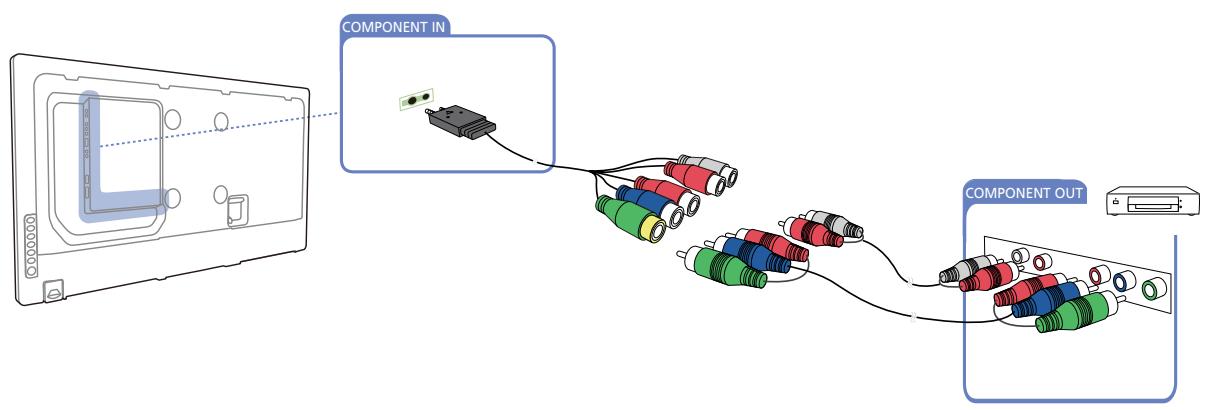

Branchement par cable composant

Connexion à l'aide d'un cable HDMI-DVI

Branchement par cable HDMI

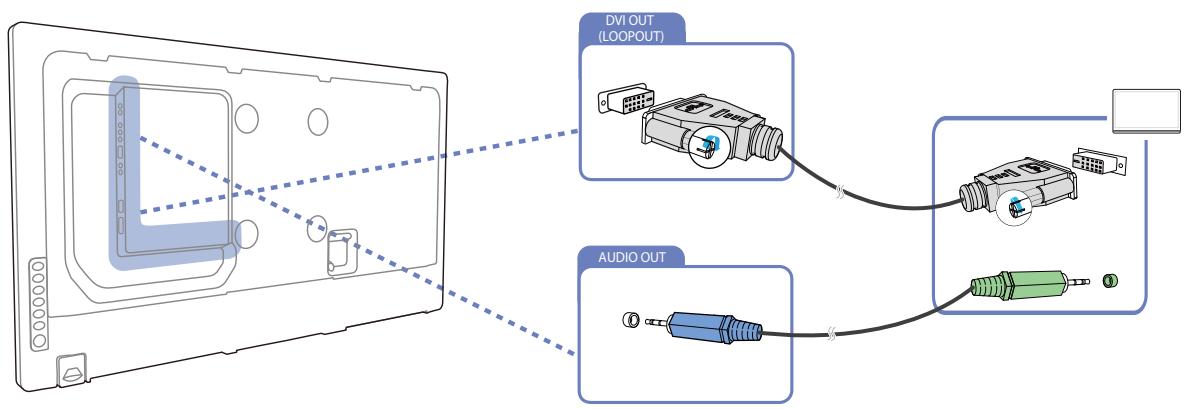

Branchement à un moniteur externe

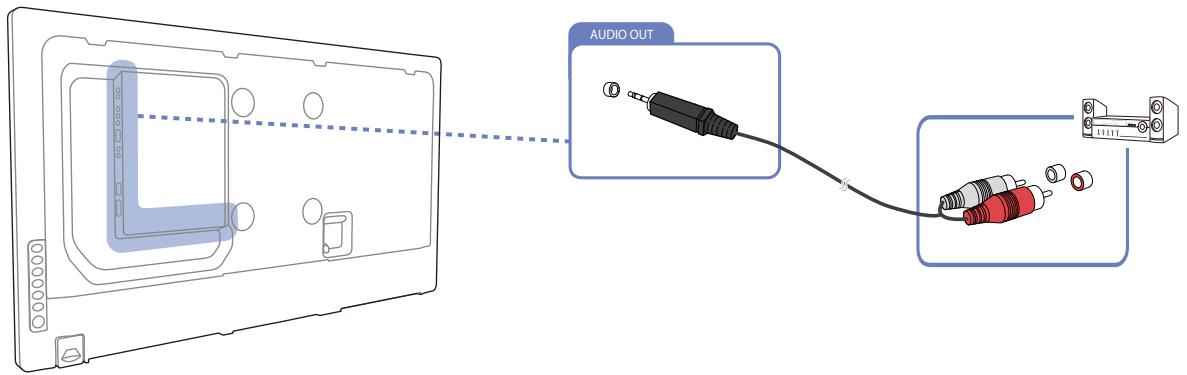

Branchement à un système audio

Modification de la source d'entrée Source

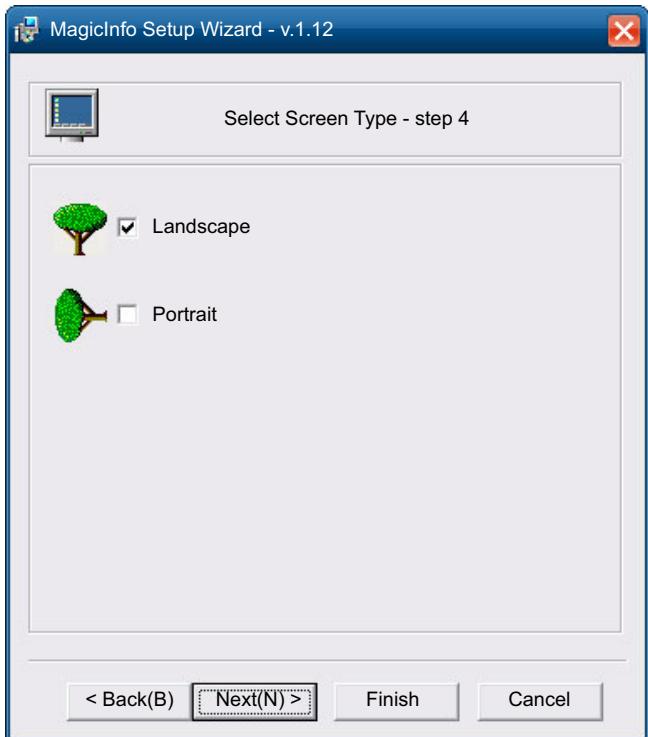

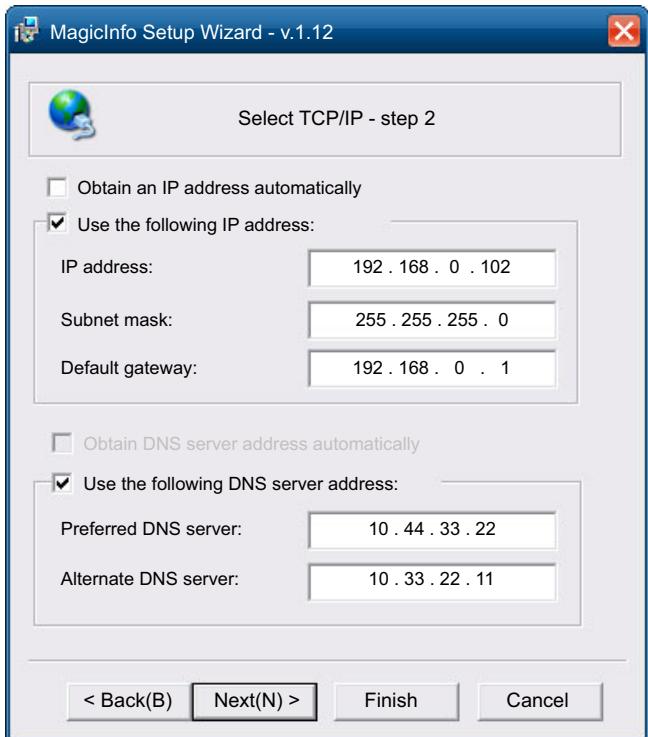

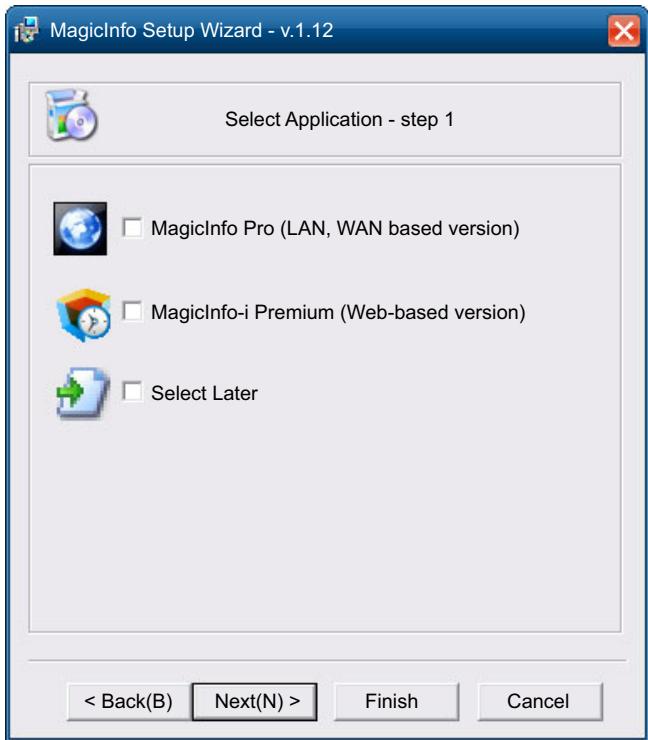

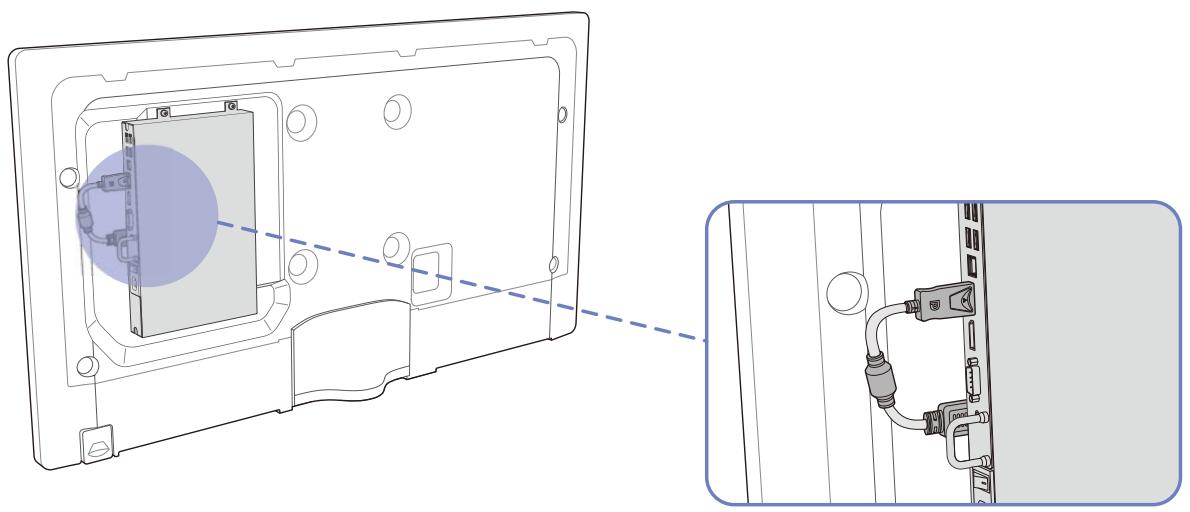

Connexion du boîtier réseau MagicInfo

Configuration des paramètres de Multi contrôle

Configuration des paramètres de Multi contrôle

Communique avec le MDC via un cable RJ45 MDC.

Communique avec le MDC cable LAN

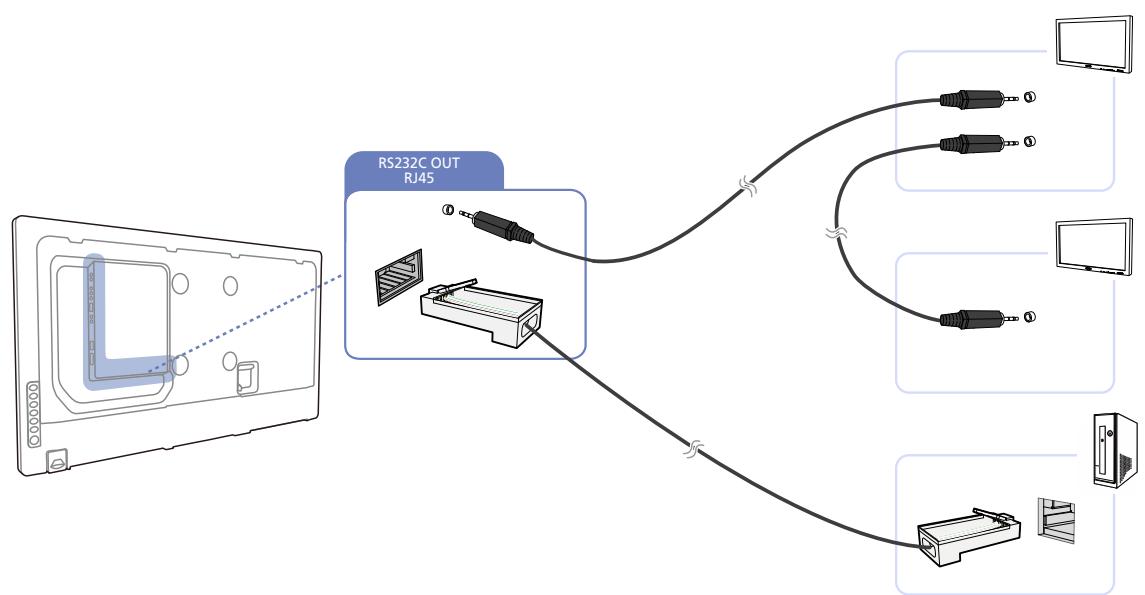

Communication avec le cable stéréo via le cable LAN

Installation/Désinstallation du programme MDC

Installation

Déinstallation

Table des matières

Qu'est-ce que MDC ?

Connexion à MDC

Gestion de la connexion

Auto Set ID

Clonage

Nouvelle tentative de commande

Premiers pas avec MDC

Disposition de l'écran principal

Menu

Réglage de l'écran

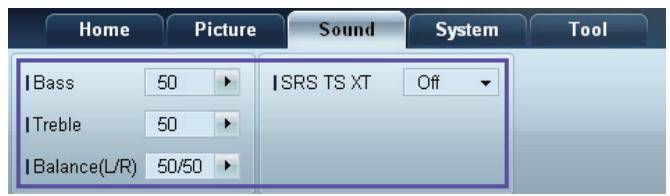

Réglage du son

Configuration système

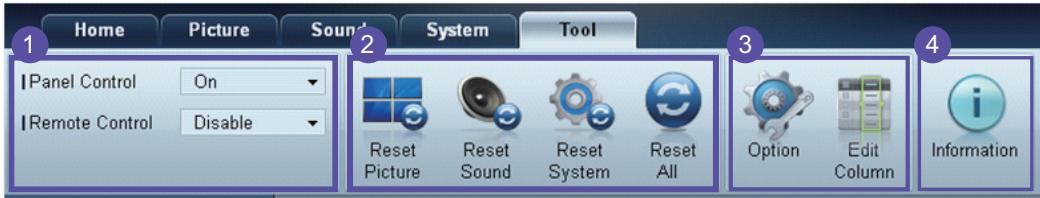

Paramètres d'outil

Autres fonctions

Guide de dépannage

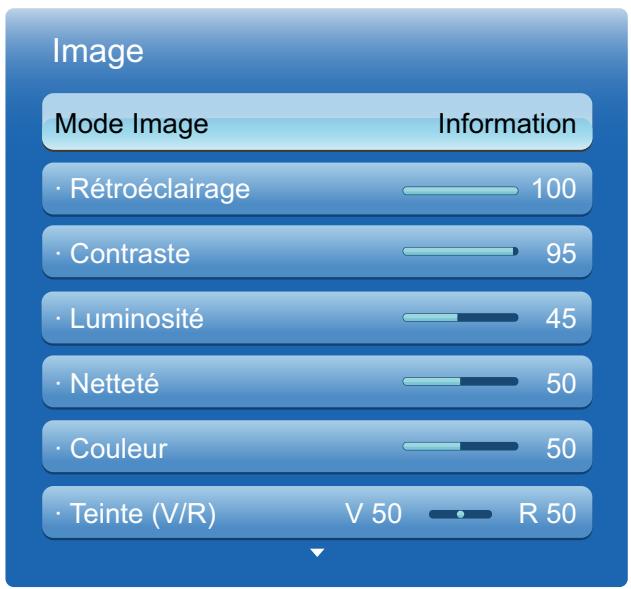

Mode Image

Si la source d'entrée est PC, DVI ou DP

Si la source d'entrée est AV, Composant, HDMI

Rétroéclairage / Contraste / Luminosite / Nettété / Couleur / Teinte (V/R)

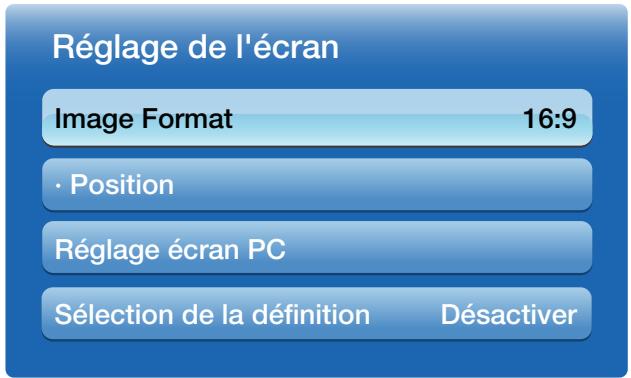

Réglage de l'écran

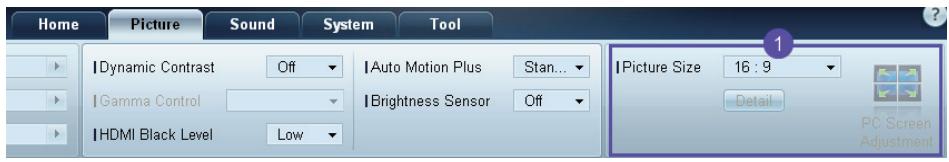

Format de l'image

Position

Réglage écran PC

Selec. réso.

Réglage Automatique

Utilisation de la fonction 3D (modèle UE46A et UE55A uniquement)

Mode 3D

Visualisation de la 3D avec votre produit

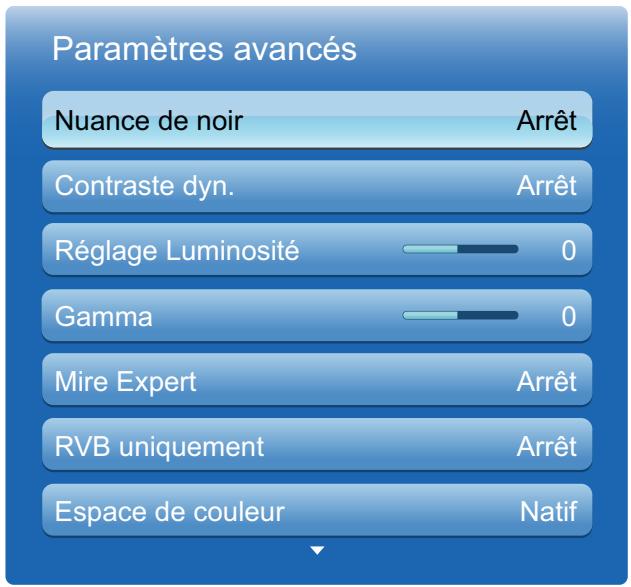

109	Paramètres avancés
109	Nuance de noir
110	Contraste Dyn.
110	Réglage Luminosité
110	Gamma
110	Mire Expert
110	RVB uniquement
111	Espace de couleur
111	Balance blancs
111	Balance Blancs 10p (Arrêt / Activé)
111	Carnation
111	Netteté des contours (Arrêt / Activé)
112	Lumin./Mouvement (Arrêt / Activé)
112	Motion Plus LED (Arrêt / Activé)

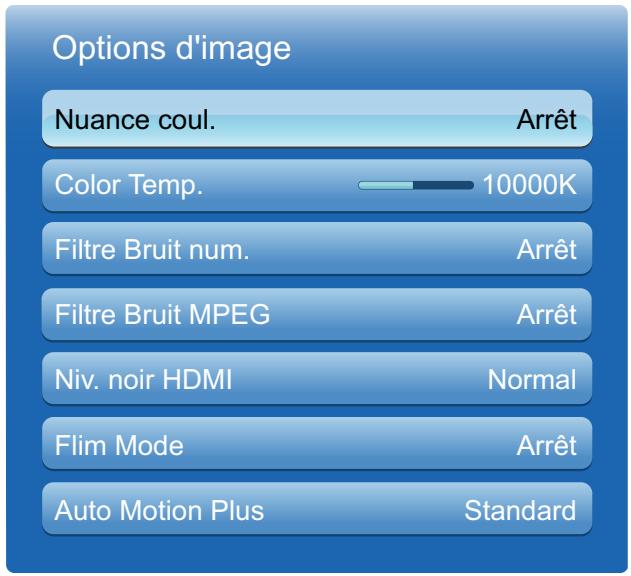

113	Options d'image
113	Nuance coul.
113	Color Temp.
113	Filtre Bruit num.
114	Filtre Bruit MPEG
114	Niv. noir HDMI
114	Mode Film
114	Auto Motion Plus (ou Motion Plus)
115	Réinit. param. img

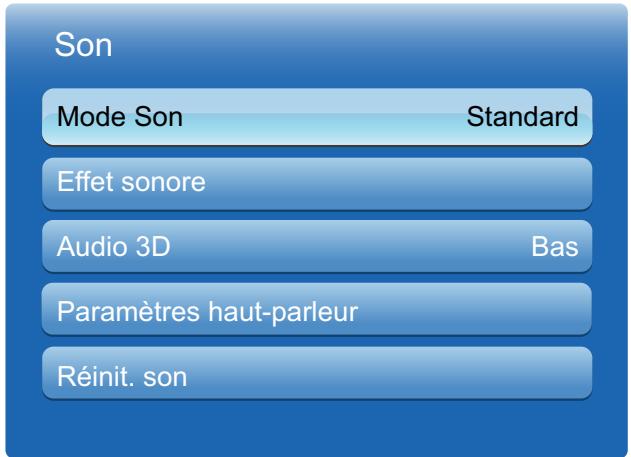

RÉGLAGE DU SON	116 Mode Son
	116 Effet sonore
	117 Audio 3D (modèle UE46A et UE55A uniquement)
	117 Audio 3D (Arrêt / Bas / Moyen / Elevé)
	118 Paramètres haut-parleur
	118 Réinit. son
MÉDA	119 MagicInfo Lite
	119 Guide MagicInfo Lite Player

SYSTEME

146 146

Multi contrôle Configuration des paramètres de Multi contrôle

Table des matières

147 Heure

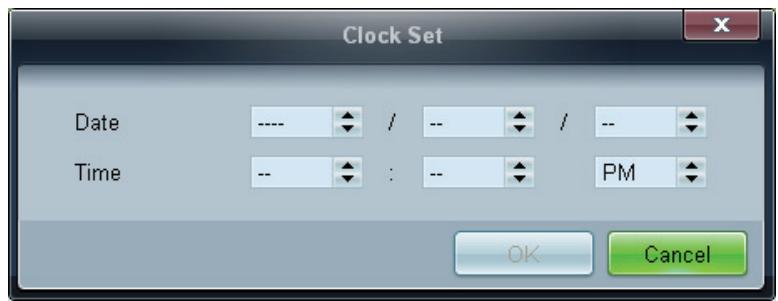

147 Réglage Horloge
147 Veille
147 Progr. activ.
148 Progr. désact.

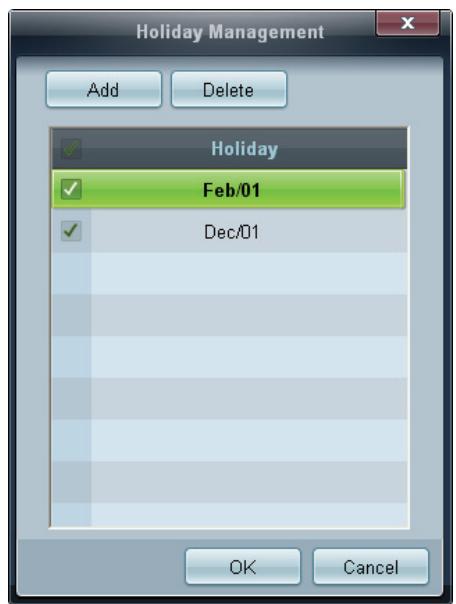

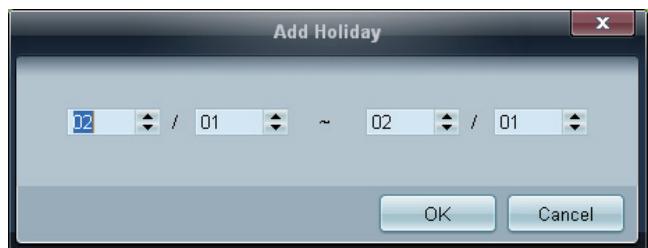

149 Gestion des vacances
149 Langue des menus

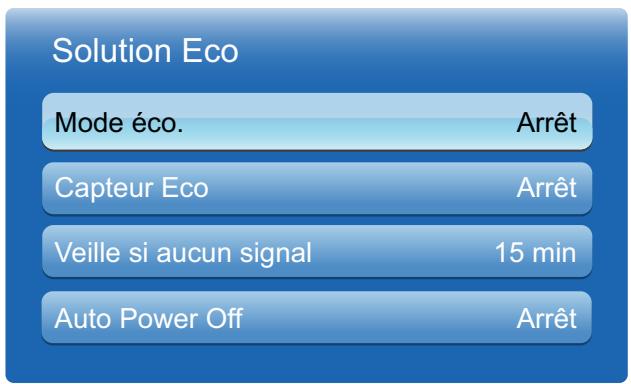

150 Solution Eco
150 Mode éco.
150 Capteur Eco (Activé / Arrêt)
150 Veille si dernier signal
151 Auto Power Off (Activé / Arrêt)
151 Sécurité
151 Verrou (Arrêt / Activé)
151 Bouton verrouillage (Arrêt / Activé)
151 Modifier PIN
152 PIP
153 Temps protection auto
153 Protec brûl. écran
154 Modif. Pixel
154 Programmateur
155 Pixel
155 Gris de bord

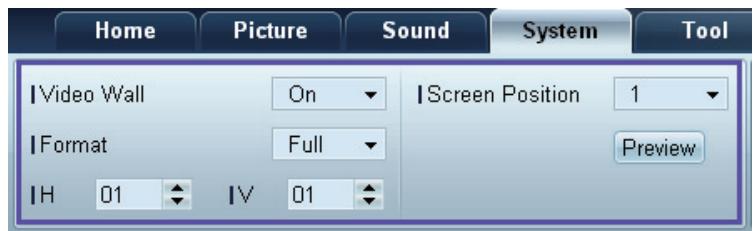

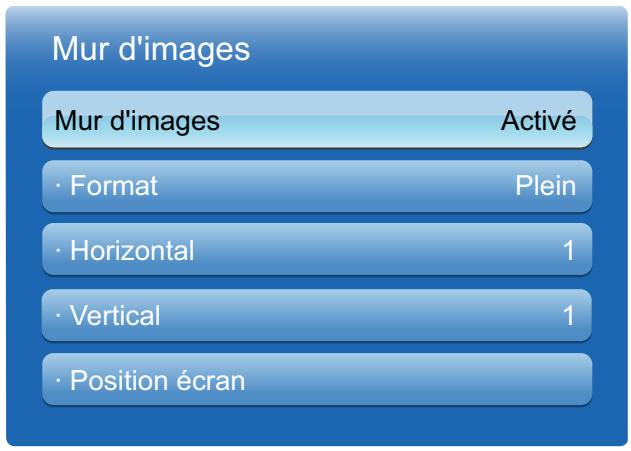

155 Mur d'images
156 Mur d'images
156 Format
156 Horizontal
157 Vertical
157 Position écran

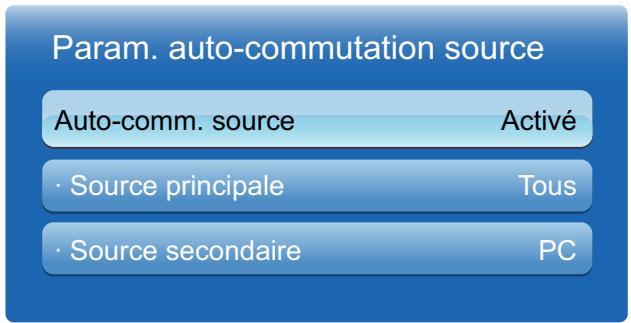

158 Param. auto-commutation source

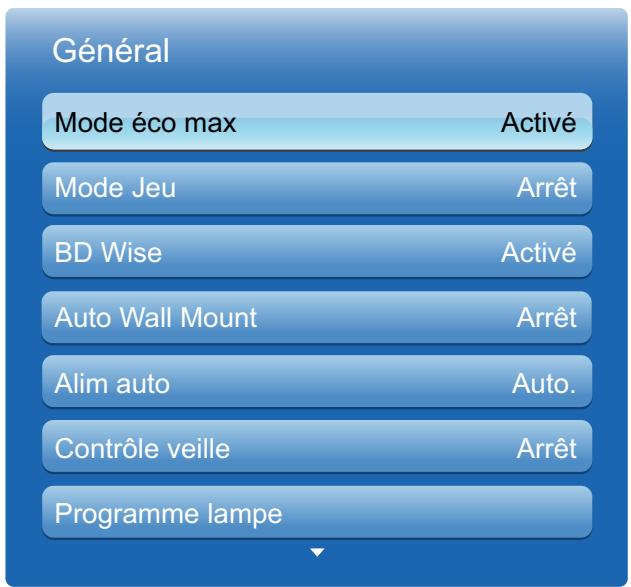

159 Général

159 Mode ecomax

159 Mode Jeu

160 BD Wise

160 Alim auto

160 Contrôle veille

160 Programme lampe

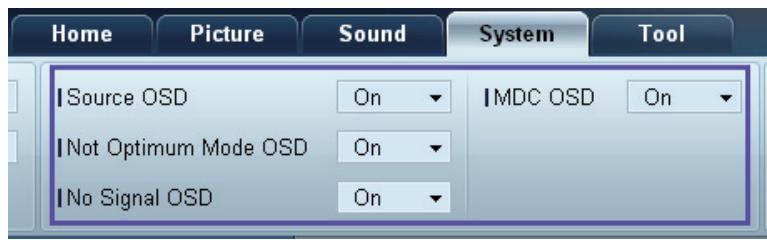

160 Affichage OSD

161 Régl. minut. ON

161 Contrôle température

161 Nom périphérique

162 Anynet+ (HDMI-CEC)

162 Anynet+ (HDMI-CEC)

163 Arrêt automatique

165 Récepteur

166 DivX® Video à la demande

166 Telecommandereseau

166 Réinitialiser le système

166 Réinitial. tout

167 Mise à niveau du logiciel

167 USB

167 Autre logiciel

168 Contacter Samsung

169 Formats de fichier compatibles avec MagicInfo Lite Player

169 Vidéo / Audio

174 Programme réseau

174 Connexion à un serveur

175 Paramètres de MagicInfo Lite

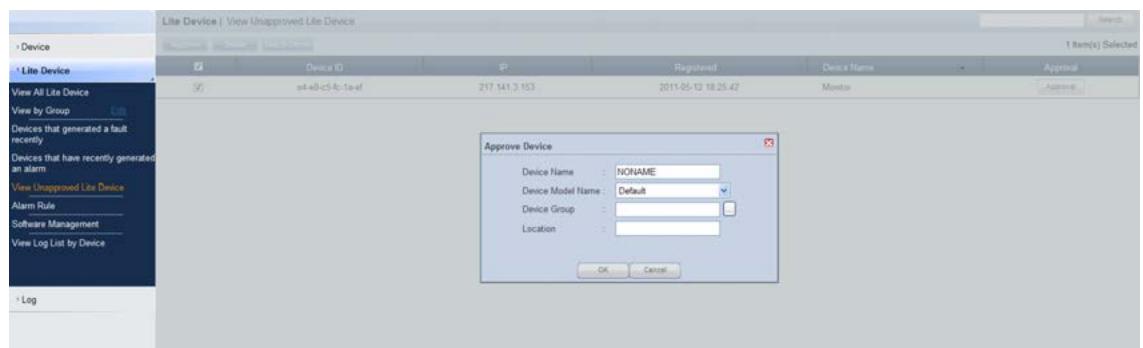

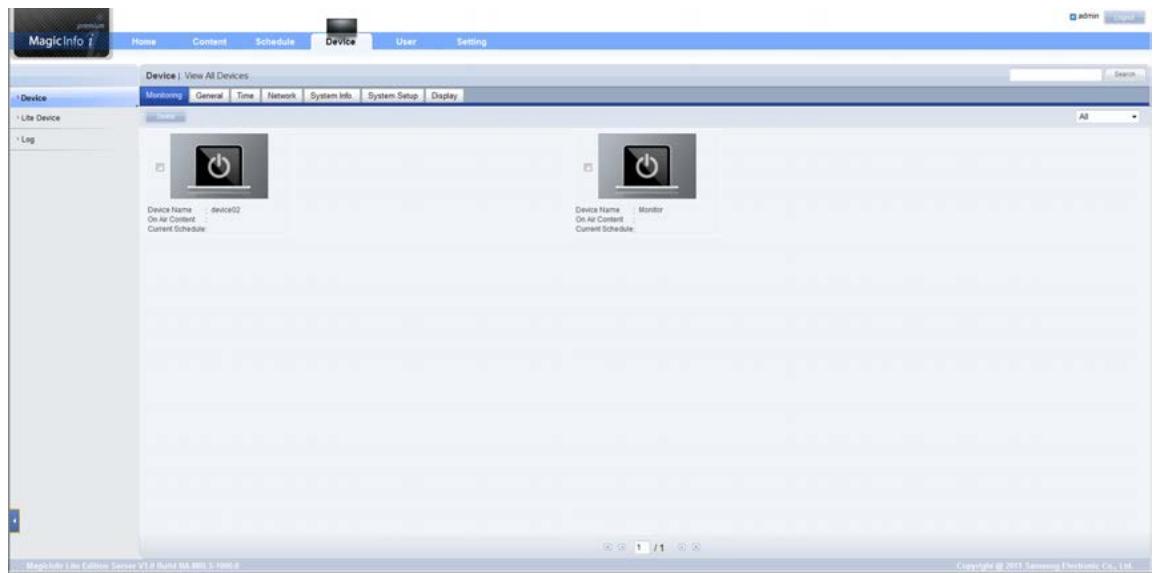

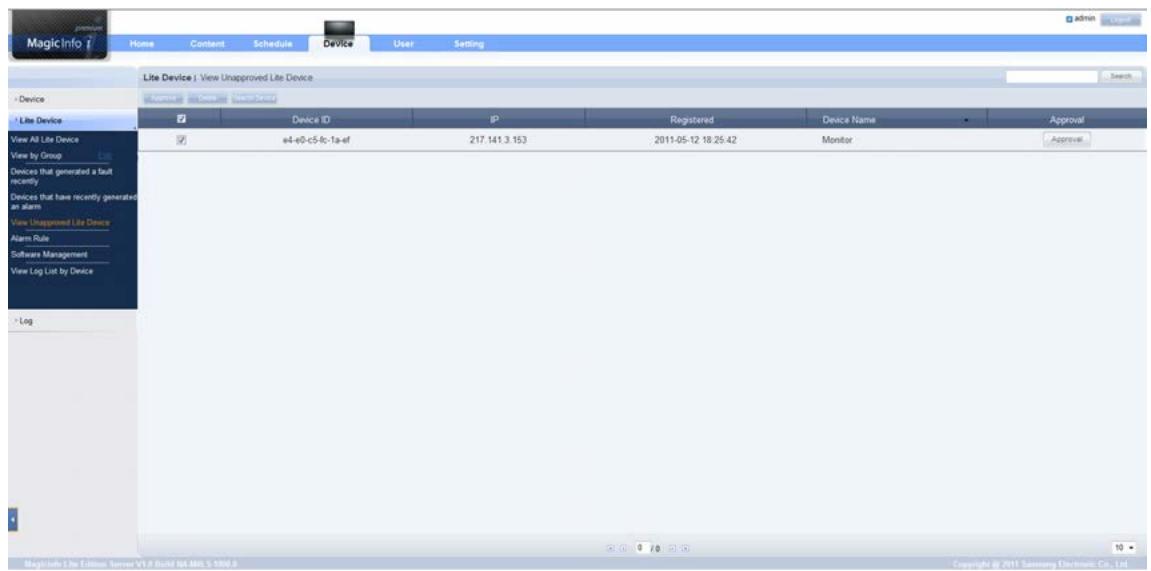

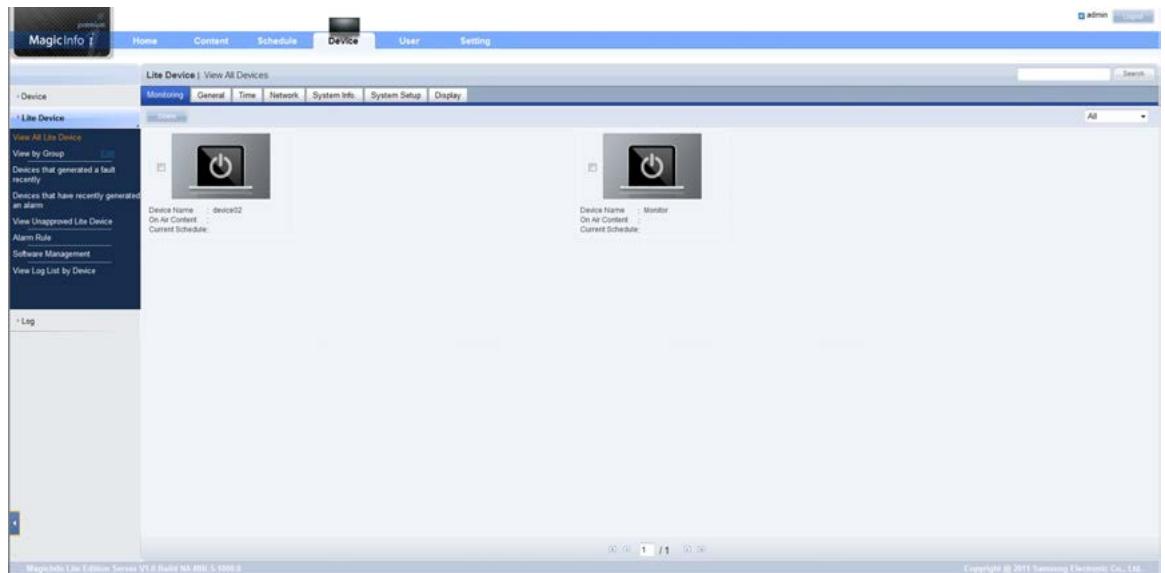

175 Approbation d'un périhérique connecté depuis le serveur

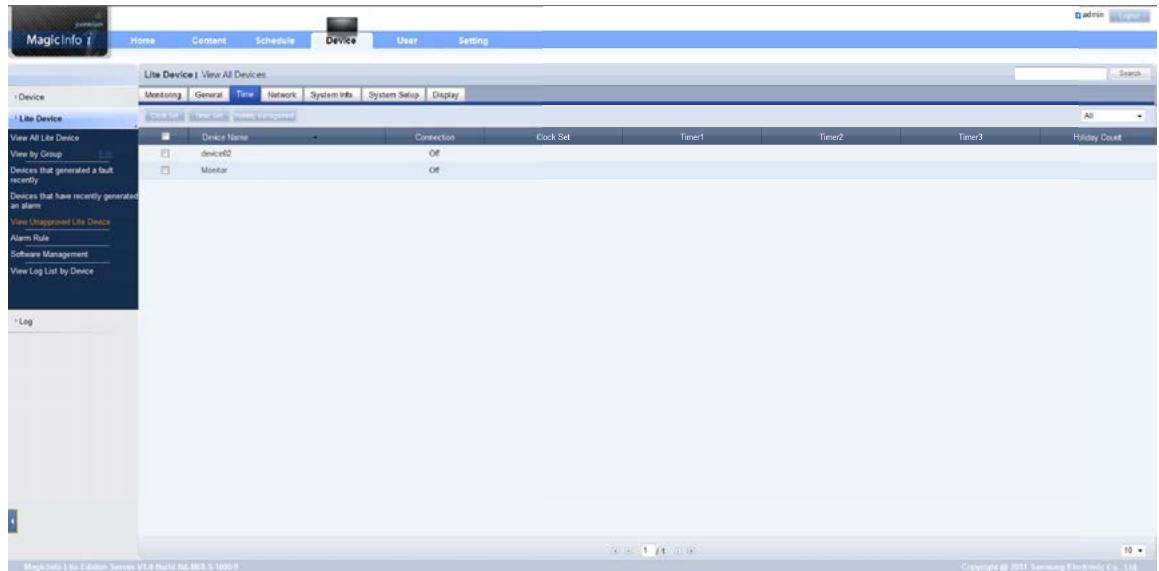

179 Réglage de l'heure

ASSISTANCE

MAGICINFO LITE

169 Formats de fichier compatibles avec MagicInfo Lite Player

169 Vidéo / Audio

174 Programme réseau

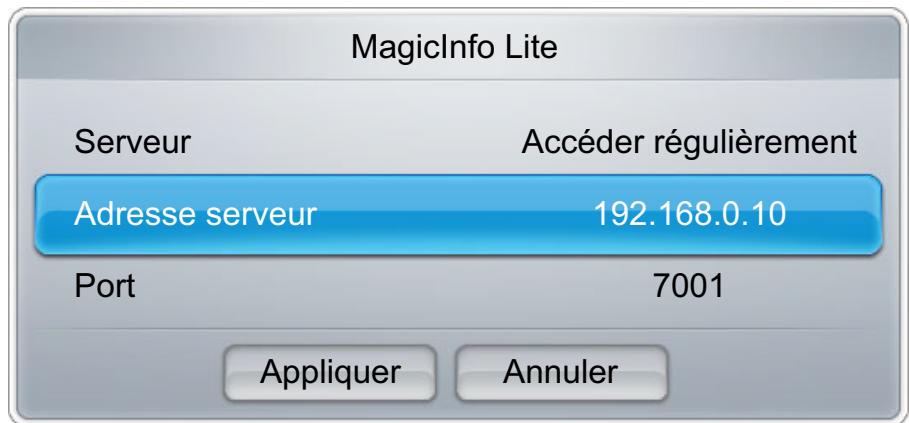

174 Connexion à un serveur

175 Paramètres de MagicInfo Lite

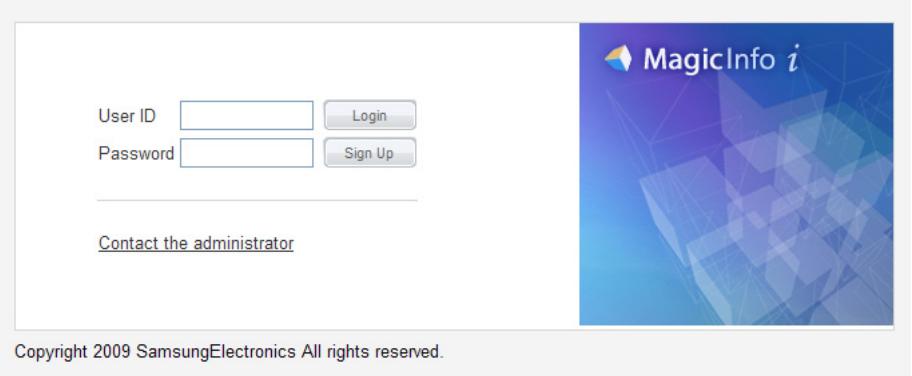

175 Approbation d'un périhérique connecté depuis le serveur

179 Réglage de l'heure

GUIDE DE DÉPANNAGE

CARACTERISTIQUES TECHNIQUES

Programme local

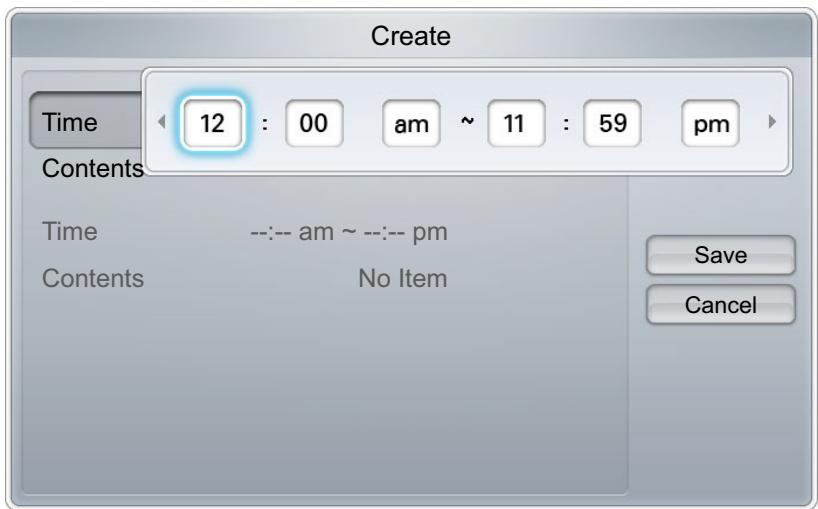

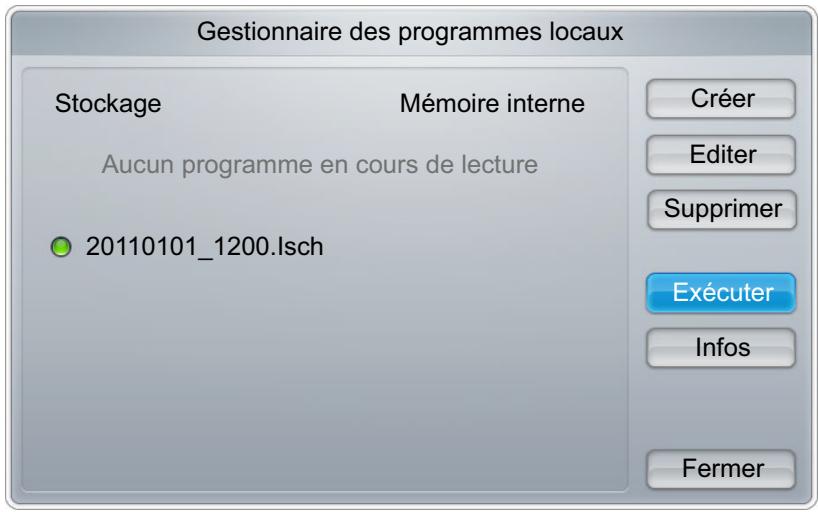

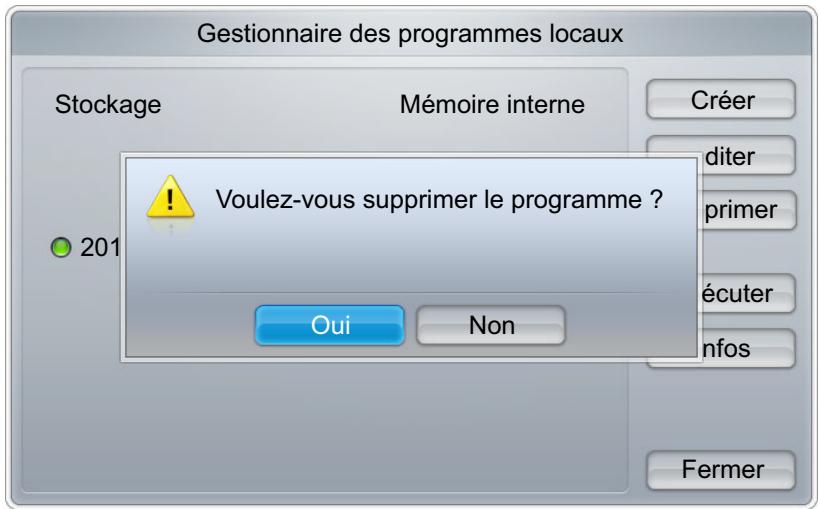

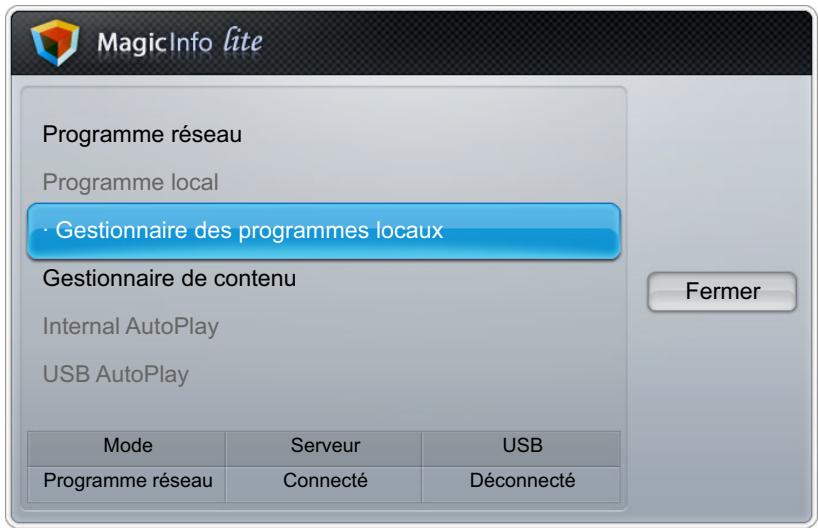

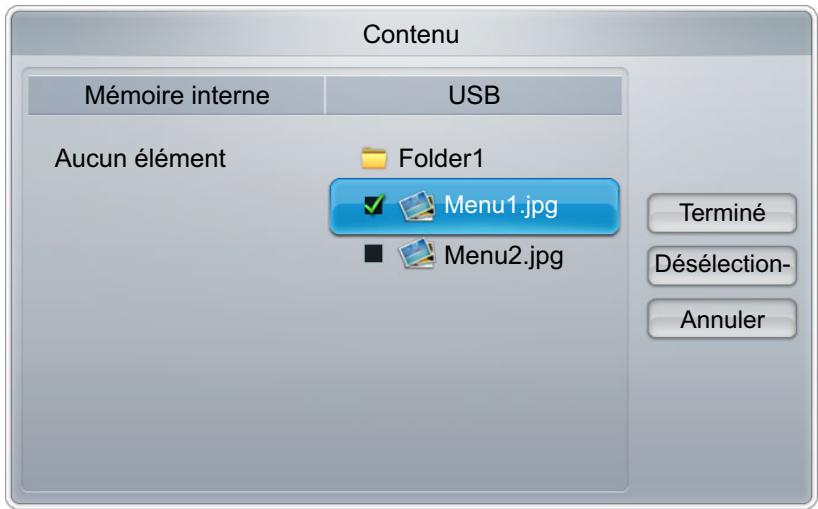

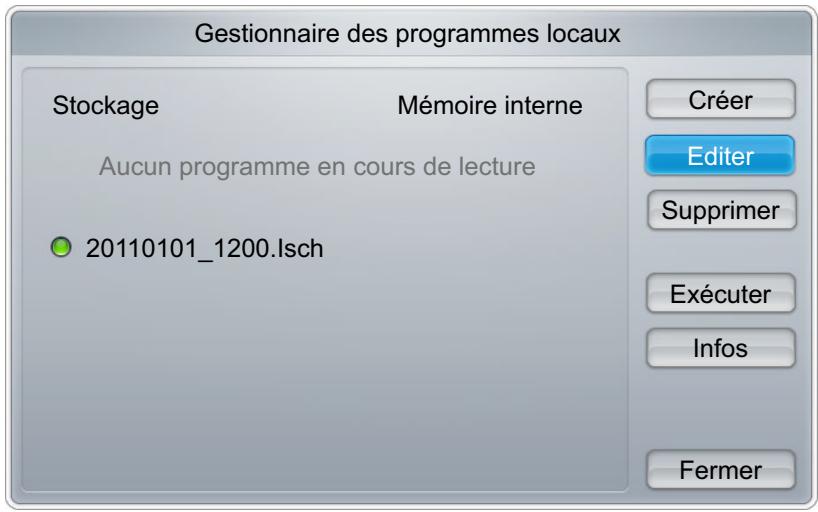

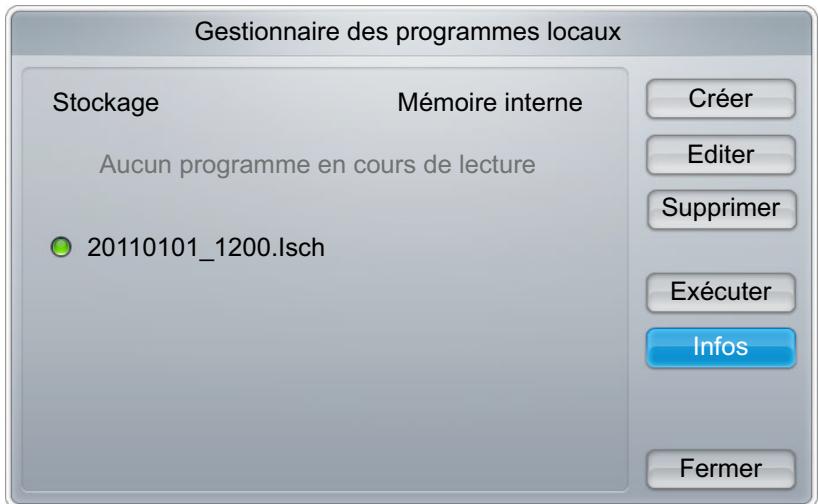

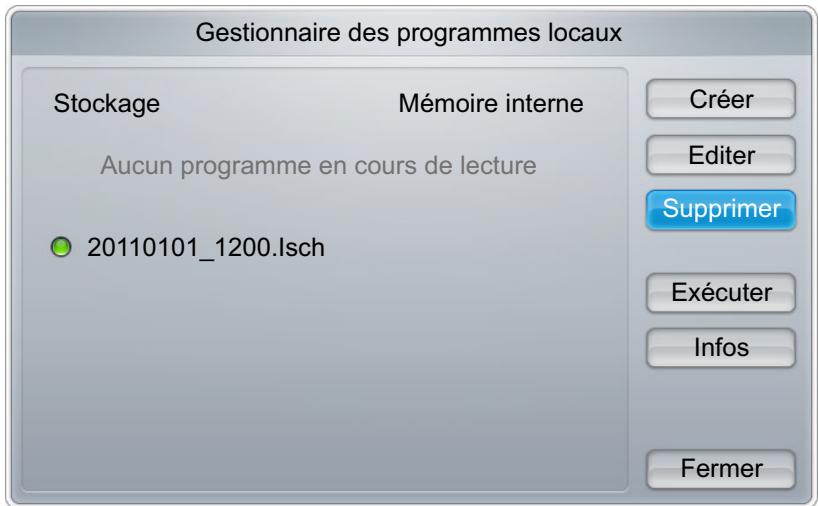

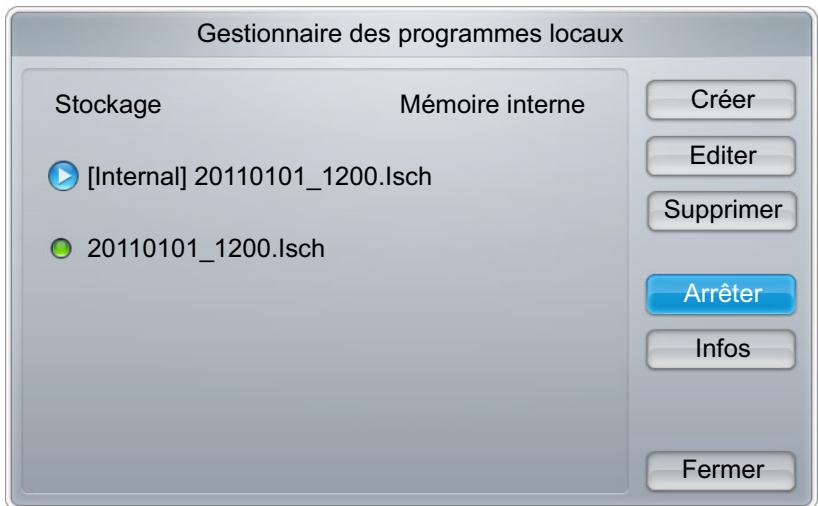

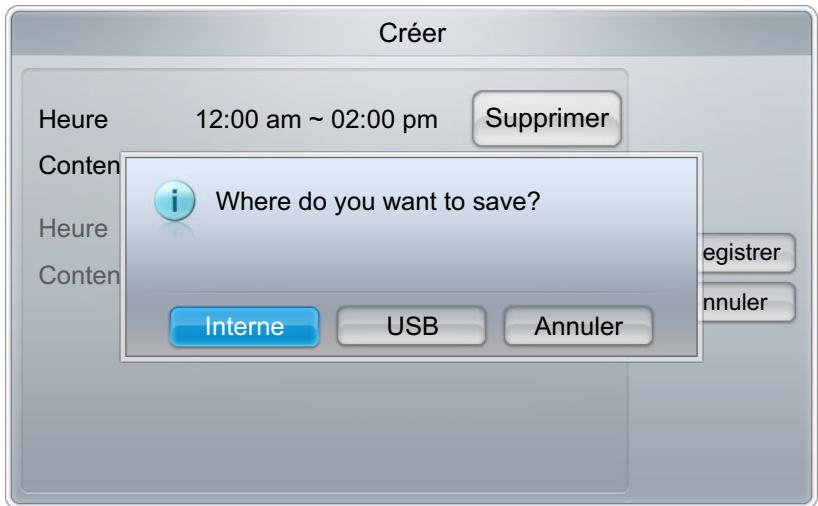

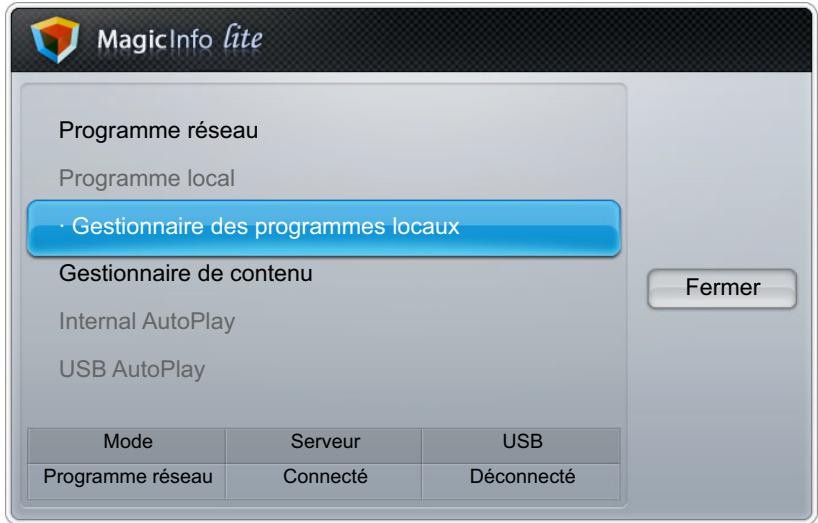

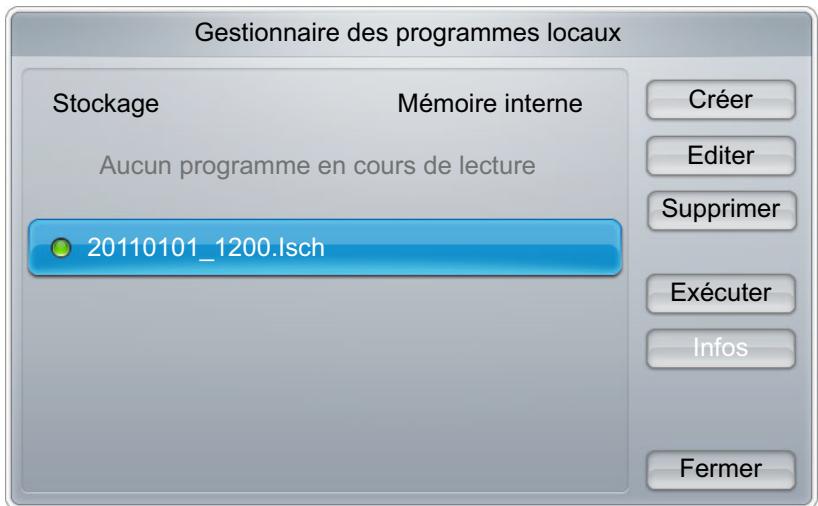

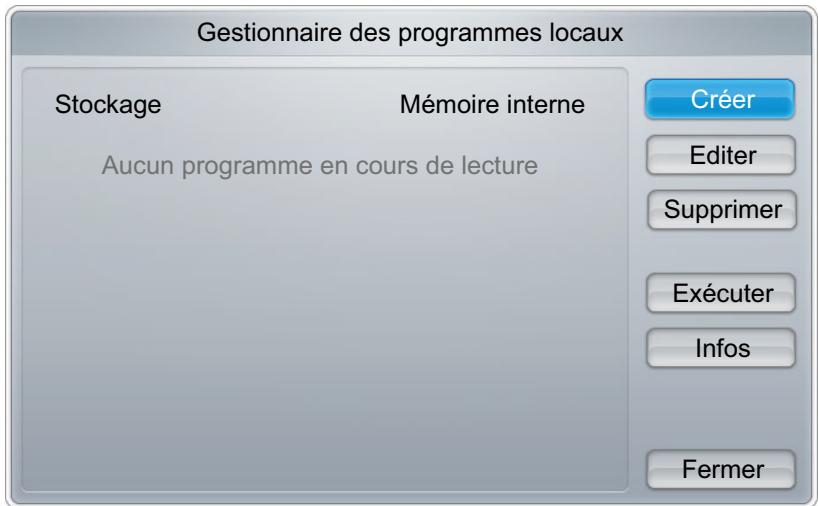

Gestionnaire des programmes locaux Enregistrement d'un Programme local Modification d'un Programme local Modification d'un Programme local Modification d'un Programme local Modification d'un Programme local Affichage des détails d'un Programme local

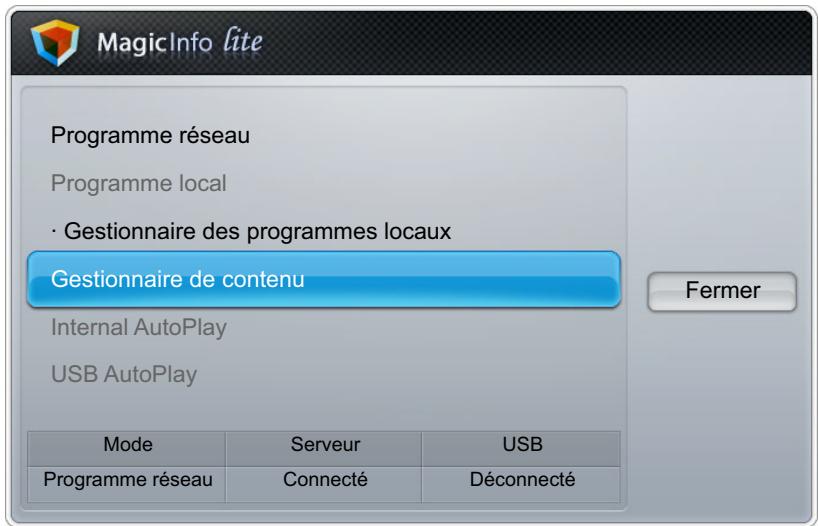

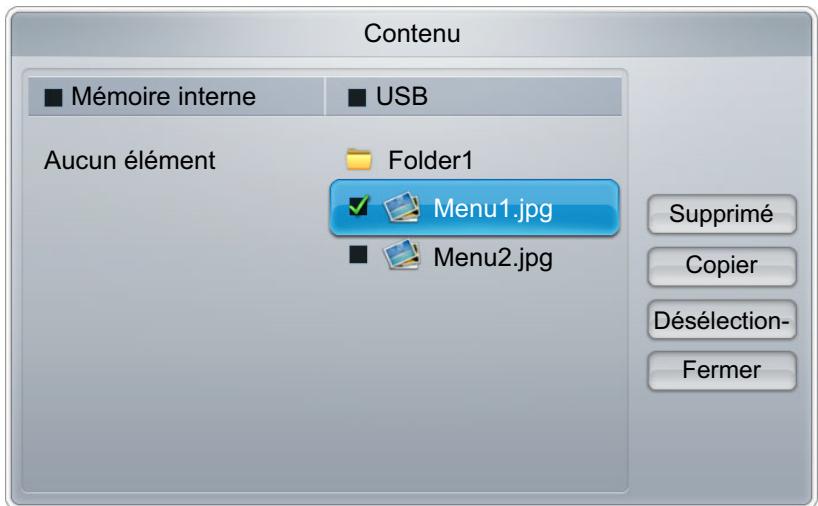

Contents Manager

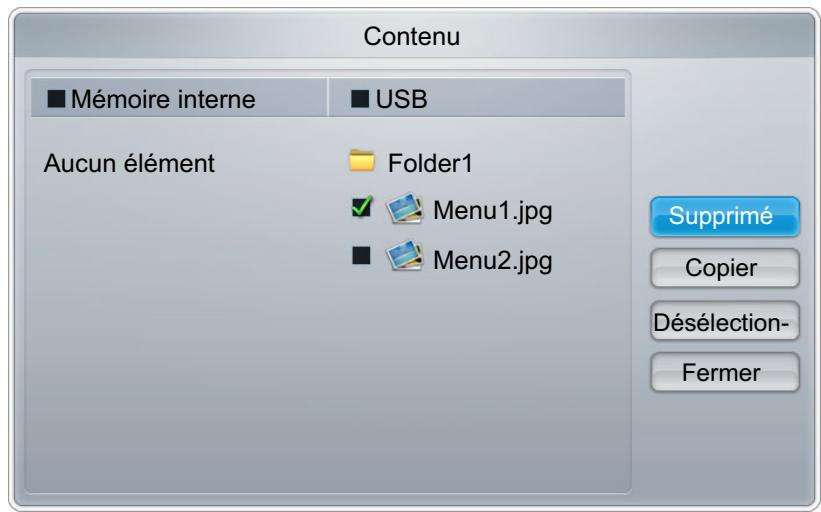

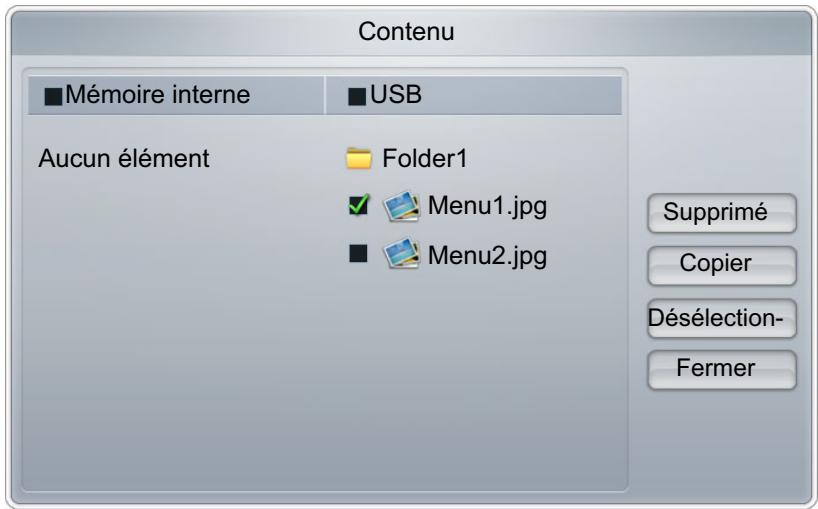

Copie de contenu Suppression de contenu

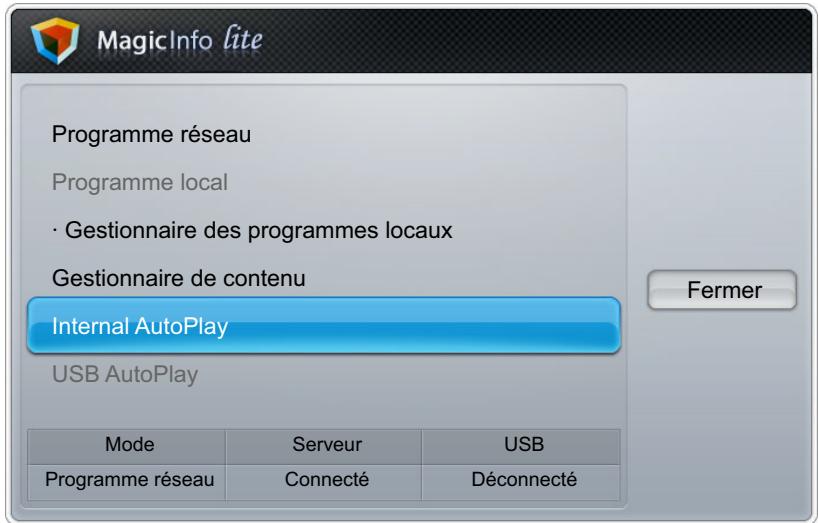

AutoPlay interne

Exécution de la AutoPlay interne

USBAutoPlay

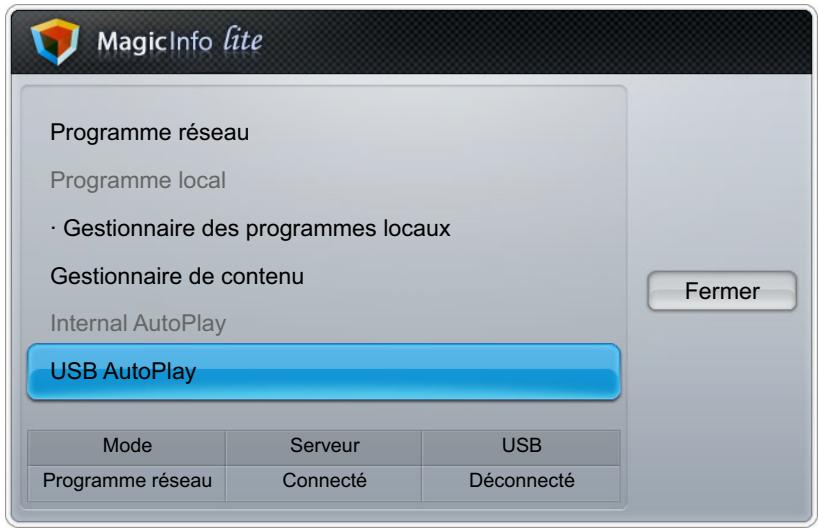

Exécution de la lecture automatique mémoire interne

Pendant la lecture de contenu

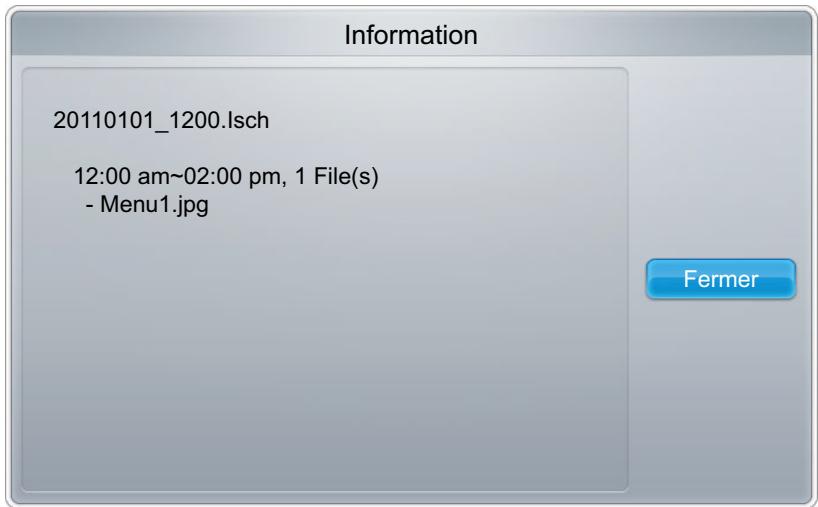

Affichage des détails du contenu en cours de lecture

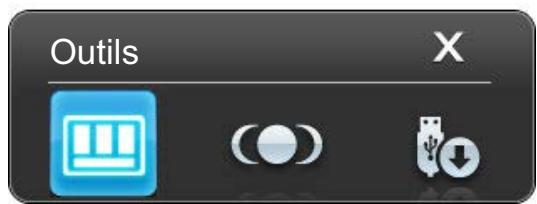

Affichage des paramètres du contenu en cours de lecture

Exigences préalables à tout contact avec le service clientèle de Samsung

Test du produit
Vérification de la résolution et de la fréquence
Vérifiez les éléments suivants :

Questions-réponses

Généralités

Economiseur d'énergie

Présélection des modes de temporisation

Table des matières

ANNEXE

205

Licence

ANNEXE 206 Commel

206

Comment contacter SAMSUNG dans le monde

211

Qualité d'image optimale et protection contre la rémanence d'image

211

Qualité d'image optimale

212

Protection contre la rémanence d'image

215

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques etlectroniques)-Europe uniquement

216

Élimination des batteries de ce produit - Europe uniquement

217

Terminologie

1.1 Vérification du contentu

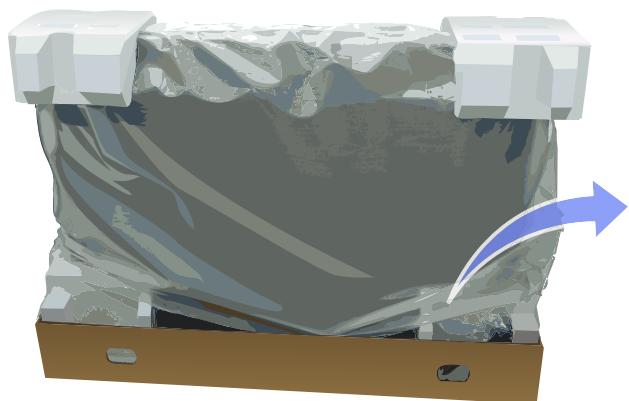

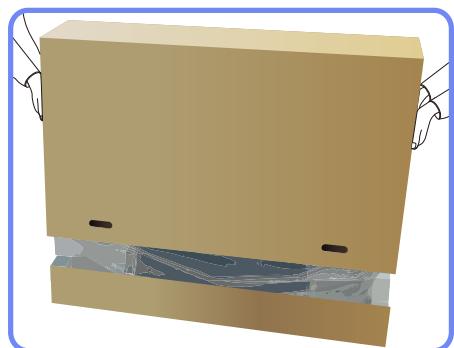

1.1.1 Retrait de l'emballage

1 Retirez le dispositif de verrouillage de couleur noire situé au bas de la boîte.

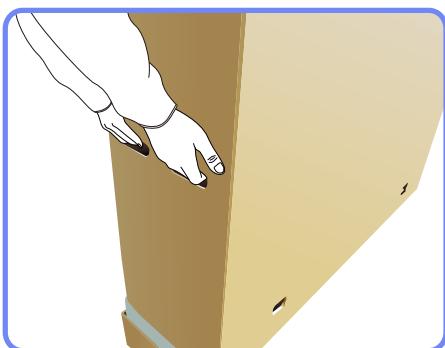

2 Soulevez la boite en la saississant par les rainures et retirez la partie supérieure.

3 Vérifiez les composants et retirez le polystyrene, ainsi que l'emballage en plastique.

Les composants peuvent être différents de ceux illustrés ici.

Cette image estprésentée uniquement pour reference.

4 Rangez la boite dans un endroit sec, de sorte que vous puissiez la réutiliser pour déplacer le produit ultérieurement.

1.1.2 Vérification des composants

S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit.
L'aspect des composants et éléments vendus séparément peut être différent de l'illustration.

Composants

Les composants peuvent être différents suivant la région.

Guide d'installation rapide

Carte de garantie(non disponible dans tous les pays)

Manuel d'utilisation

CD du logiciel de MagicInfo Lite Edition

Chiffon de nettoyage

Cordon d'alimentation

Télékommande (AA59-00555A)

Piles (non disponible dans tous les pays)

Cable D-SUB

Adaptateur RS232C(IN)

Adaptateur RS232C(OUT)

Adaptataur AV/Composant

Anneau de maintain (4EA) (BN61-07295A)

Serre-câble de maintainen (BN61-05491A)

L'adaptateur RS232C peut servir à se connecter à un autre monitreur à l'aide d'un cable RS232C de type D-SUB (9 broches). Veillez à connecter chacun des adaptateurs au bon port RS232C IN ou OUT sur le produit.

Articles vendus séparément

Le support n'est pas fourni.
Les articles suivants sont disponibles chez votre revendeur local.

Kit de montage mural

Câble stéreo RS-232C

Cable DVI

Cable HDMI-DVI

Câble HDMI

Cable DP

Câble stéreo RCA

Câble video

Cable LAN

Câble stéreo

cable Component

Câble stéreo RCA

1.2 Pièces

1.2.1 Panneau de configuration

La couleur et la forme des pieces peuvent différer de ce qui est illustré. Les specifications sont communiques sous réserve de modifications sans préavis dans le but d'améliorer la qualité.
Veillez à ce qu'aucun obstacle ne se trouve entre le capteur de télécommande et la télécommande.

Capteur	Description
SOURCE	Permet de sélectionner la source d'entrée à laquelle un périhérique externe est connecté.
MENU	Permet d'ouvrir le menu à l'écran et de quitter le menu. Sert aussi à quitter le menu OSD ou à revenir au menu précédent.
+	Permet de passer d'un élément de menu à un autre de manière horizontalale, ou de régler des valeurs de menu sélectionnées. Permet de régler le volume. Ce bouton multifonction offre les deux fonctions suivantes.
-	Permet de passer d'un élément de menu à un autre de manière verticalale, ou de régler des valeurs de menu sélectionnées. Ce bouton multifonction offre les deux fonctions suivantes.
	Utilisez ce bouton pourmettre l'écran sous et hors tension.

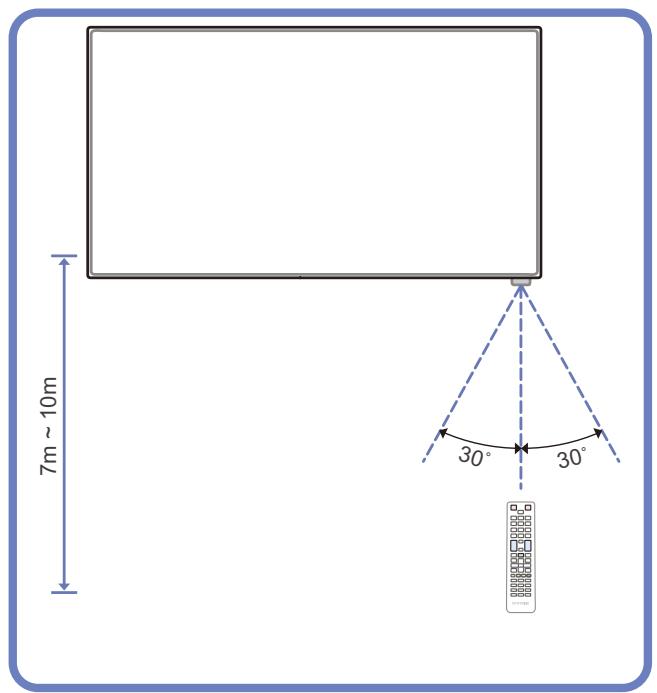

Capteur de la télécommande	Reçoit les signaux de la télécommande.Pour contrôle la télécommande en face du produit, abaissez le capteur de la télécommande en direction de la flèche ( comme indiqué sur l'image agrandie de la page précédente).Veillez à ce qu'aucun obstacle ne se trouve entre le capteur de télécommande et la télécommande.

1.2.2 Face arrête

La couleur et la forme des pieces peuvent différer de ce qui est illustré. Les specifications sont communiques sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Port	Description
[IR / AMBIENT SENSOR IN]	Permet d'alimenter la carte de capteur externe ou de receivevoir le signal de capteur lumineux.
[IR OUT]	Permet de receivevoir le signal de la télécommande via la carte de capteur externe et d'émettre le signal via LOOPOUT.
[AUDIO OUT]	Connexion au signal audio d'un périphérique source.
[RGB / DVI / DP / HDMI AUDIO IN]	Permet de receivevoir le son d'un ordinateur via un cable audio.
[USB]	Permet de se connecter à un périphérique de mémoire USB.
[AV IN / COMPONENT IN]	Permet de se connecter à un périphérique source à l'aide du cable AV/composant.
[DP IN]	Permet de se connecter à un ordinateur via un cable DP.
[HDMI IN]	Permet le branchement à un périphérique source via un cable HDMI.
[DVI OUT (LOOPOUT)]	Permet de se connecter à un autre produit via un cable DVI.
[DVI IN]	Connexion à un périphérique source à l'aide d'un cable DVI ou HDMI-DVI.
[RGB IN]	Permet de se connecter à un périphérique source via un cable D-SUB.
[RS232C IN/OUT]	Permet de se connecter à MDC via un cable stéréo RS232C.
[RJ45]	Permet de se connecter à MDC via un cable LAN.

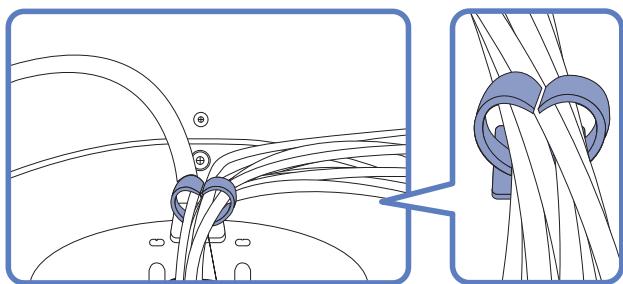

Installation du support du serre-câble

* Support : vendu séparément

1.2.3 Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, meme dans les lieux publics.
La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.

Pour verrouiller un dispositif antivol :

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.
2 Faites passer une extrémité du cable dans la boucle à l'autre extrémité.
3 Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrête du produit.
4 Verrouillez le dispositif antivol.

• Vous pouvez acheter un dispositif antivol séparation.
  Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
• Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.

1.2.4 Telecommande

• Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périhériques d'affichage, il se peut que ces derniers soient commandés par mégarde.
• Les fonctions des boutons de la télécommande peuvent varier suivant les produits.
• Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume.

Réglage du menu à l'écran (OSD) avec la télécommande

MENU	1. Ouvre le menu à l'écran.

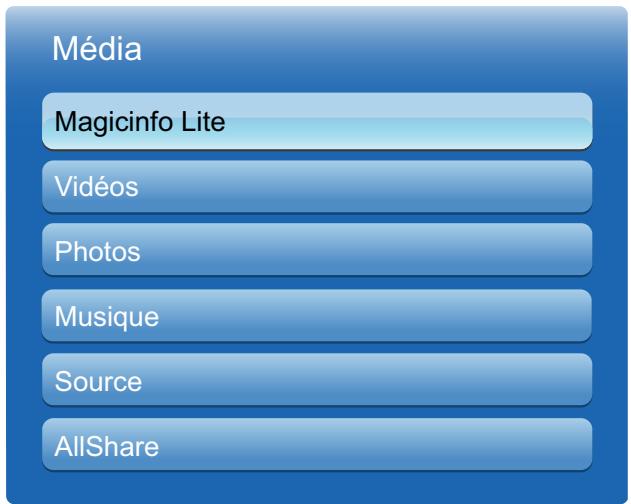

	2. Sélectionnez Image, Son, Média, Réseau, Système ou Assistance sur l'écran du menu OSD représenté.
	3. Vous permet de modifier les paramètres suivant vos besoin.
	4. Permet de terminer la configuration.
EXIT	5. Ferme le menu à l'écran (OSD).

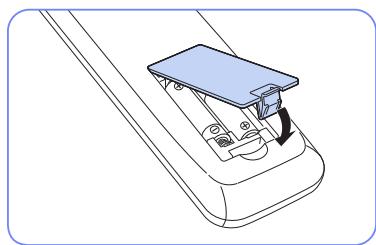

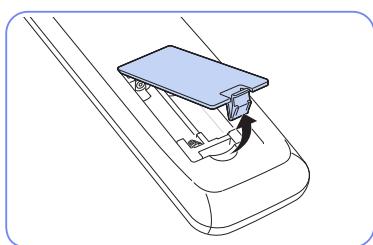

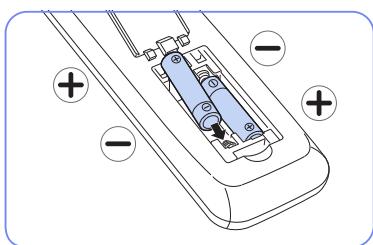

Installation des piles dans la télécommande

Portée de la télécommande

Utilisez la télécommande à une distance comprise entre 7 et 10 mètres du capteur du produit, selon un angle de 30^ par rapport à l'axe.

Rangeez les piles hors de portee des enfants et pensez a recycler les piles usagedes.

N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.
Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.

1.3 Avant d'installer le produit (Guide d'installation)

1.3.1 Angle d'inclinaison et rotation

Pour plus d'informations, contactez le service clientèle de Samsung.

A L'angle d'inclinaison maximal du produit est de 15^ par rapport a une surface murale perpendicular.
B Pour utiliser le produit verticalément (portrait), faites-le tourner dans le sens des aiguilles d'une montre, de telle sorte que le voyant soit orienté vers le bas.

1.3.2 Ventilation

1. Installation sur une paroi perpendicular

Figure 1.1 Vue latérale

A Minimum 40 mm
B Température ambiente: < 35°C

• En cas d'installation du produit sur une paroi perpendicularale, menagez un espace minimum de 40mm entre le produit et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiente reste inférieure à 35^ .

2. Installation sur un mur en retrait

Pour plus d'informations, contactez le service clientèle de Samsung.

Figure 1.2 Vue latérale

En cas d'installation du produit sur un mur en retrait, menagez un espace minimum correspondant aux valeurs spécifiées ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiente reste inférieure à 35^ C.

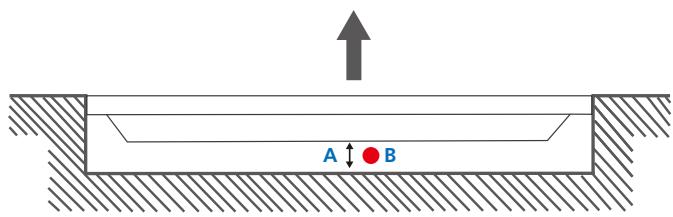

3. Installation dans le sol en position encastrée

Pour plus d'informations, contactez le service clientèle de Samsung.

Figure 1.3 Vue latérale

A Minimum 50 mm
B Température ambiente: < 20^

En cas d'installation du produit dans le sol en position encastree, menagez un espace minimum de 50mm entre le produit et le sol pour garantir une bonne ventilation et assurez-vous que la température ambiente resté inférieure à 20^ C.

1.3.3 Dimensions

5
N

(Unité : mm)

Nom du modele	ENSEMBLE - Dimensions (L x P x H) [en mm]
	Sans SOCLE
	1	2	3	4	5
ME40A / DE40A	920,0	885,6	498,2	534,5	29,9
ME46A / DE46A	1055,2	1018,0	572,6	610,8	29,9
ME55A / DE55A	1246,4	1209,6	680,4	718,2	29,9
UE46A	1030,4	1020,1	574,6	585,0	29,9
UE55A	1221,8	1211,6	682,4	692,7	29,9

Tous les dessins ne sont pas nécessairement à l'échelle. Certaines dimensions sont sujettes à modification sans préavis. Reportez-vous aux dimensions avant de procéder à l'installation de votre produit. Nous ne sommes pas responsables des erreurs typographiques ou d'impression.

1.4.1 Préparation préalable à l'installation du support mural

Pour installer un support mural d'un autre fabricant, utilisez l'anneau de maintain.

1.4.2 Installation du kit de montage mural

Le kit de montage mural (vendu séparation) vous permet de fixer le produit sur une paroi.

Pour plus d'informations sur l'installation du support mural, consultez les instructions qui

l'accompagnet. Nous vous conseillons de contacter un technician pour vous aider à installer la fixation du support mural. Samsung Electronics n'est pas responsable des dommages causés au produit ou des blessures causées à vous-même ou à autre si vous désissez d'installer le support mural sans aide.

1.4.3 Spécifications du kit de montage mural ([VESA])

Installes chez la support mural sur une paroi solide perpendicular au sol. Avant de fixer le support mural sur des surfaces telles qu'une plaque de plâtre, contactez votre revendeur le plus proche pour obtenir plus d'informations. Si vous installez le produit au plafond ou sur une paroi inclinée, il peut chuter et provoquer des blessures corporelles graves.

• Les dimensions standard des kits de montage mural sont représentées dans le tableau ci-dessous.
• Les kits de montage mural Samsung comprend un manuel d'installation détaillé et toutes les pieces nécessaires à l'assemblage.
• N'utilise pas de vis non conformes aux specifications de vis standard [VESA].
• N'utilisez pas de vis plus longues que les vis standard ou non conformes aux specifications de vis standard [VESA]. Des vis plus longues pourrait endommager l'intérieur du produit.
  Pour les supports muraux non conformes aux specifications de vis standard VESA, la longueur des vis peut varier en fonction des specifications de ces supports muraux.
• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.
  Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non [VESA] ou non spécifique, ou en cas de non-respect des instructions d'installation du produit par le consommateur.
• Ne fixez pas le produit à une inclinaison supérieure à 15 degrés.
  Il est imperatif que deux personnes fixent le produit sur la paroi.

Taille du produit en pouces		Spécifications destrous de vis [VESA] (A*B) en millimètres	Visstandard	Quantité
32~40	ME40A DE40A	200 X 200	M8	4
46~55	ME46A ME55A	400 X 400
	DE46A DE55A
	UE46A UE55A

N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résultat suite à un choc électrique.

1.5 Télecommande (RS232C)

1.5.1 Connexion du cable

Interface	RS-232C (9 broches)
Broche	TxD (N° 2), RxD (N° 3), GND (N° 5)
Débit binaire	9 600 bits/s
Bits de données	8 bits
Parité	Aucun
Bit d'arrêt	1 bits
Contrôle de flux	Aucun
Longueur maximale	15 m (type blindé uniquement)

Attribution des broches

Broche	Signal
1	Détection de la porteuse de données
2	Données reçues
3	Données transmises
4	Préparation de la borne de données
5	Retour commun du signal
6	Préparation du jeu de données
7	Envoi d'une demande
8	Prêt à envoyer
9	Indicateur d'appeal

Cable RS-232C

Connecteur : D- Sub à 9 broches pour cable stéréo

-P1-		-P1-		-P2-		-P2-
Femelle	Récep tion	2	--------->	1	Emissi on	PRISE
	Emissi on	3	<--------->	2	Récep tion	STÉRÊO
	Terre	5	--------->	3	Terre	(3.5ø)

• Branchement

1.5.2 Codes de contrôle

Affichage de l'etat de contrôle (Commande Obtenir le contrôle)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	Type de commande		0

Contrôle (Commande Définir le contrôle)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	Type de commande		1	Valeur

Commande

N°	Type de commande	Commande	Plage de valeurs
1	Contrôle de l'alimentation	0x11	0~1
2	Réglage du volume	0x12	0~100
3	Réglage de la source d'entrée	0x14	-
4	Contrôle du mode écran	0x18	-
5	Contrôle de la taille de l'écran	0x19	0~255
6	Contrôle PIP oui/non	0x3C	0~1
7	Contrôle de la configuration automatique	0x3D	0
8	Contrôle du mode Mur d'images	0x5C	0~1
9	Verrou	0x5D	0~1

• Les ID émis peuvent être affichés sous forme hexadécimale. Cependant, ID 0 doit être affchéé sous la forme 0xFF.
• Toutes les communications s'effectuent au format hexadecimal. On calcule la somme de contrôle en additionnant toutes les valeurs, à l'exception de l'en-tête. Si le résultat de l'addition d'une somme de contrôle est supérieur à 2 chiffres, comme illustré ci-dessous (11+FF+01+01=112), le premier chiffre est supprimé.

Par example : Mise sous tension & ID=0

En-tête	Commande	ID	Longueur des données	Données 1	Somme de contrôle
0xAA	0x11		1	"Power"

En-tête	Commande	ID	Longueur des données	Données 1	12
0xAA	0x11		1	1

Pour commander simultanément tous les périhériques connectés par un cable série, quels que soient leurs ID, définisse z'ID sur "0xFE" et émettez les commandes. Les commandes seront exécutées par chaque périhérique, mais ACK ne répondra pas.

Contrôle de l'alimentation

• Fonction

Il est possible demettre un produit sous/hors tension a I'aide d'un ordinateur.

• Affichage de l' état d'alimentation (Obtenir l' état Allumé / Eteint)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	0x11		0

• Mise sous/hors tension (Mettre sous/hors tension)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x11		1	"Power"

"Power": code d'alimentation à régler sur un produit

1:Mise sous tension
0:Mise hors tension

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x11	"Power"

"Power": code d'alimentation à régler sur un produit

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x11	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

Réglage du volume

• Fonction

Il est possible de régler le volume d'un produit à l'aide d'un ordinateur.

• Affichage de l'etat du volume (Obtenir l'etat du volume)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	0x12		0

Réglage du volume (Régler le volume)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x12		1	"Volume"

"Volume": code de valeur du volume à régler sur un produit (0-100)

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x12	"Volume "

"Volume": code de valeur du volume à régler sur un produit (0-100)

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x12	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

Réglage de la source d'entrée

• Fonction

Yououpoezmodifierla source d'entree d'un produit à l'aide d'un ordinateur.

• Affichage de l'etat de la source d'entrée (Obtenir l'etat de la source d'entrée)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	0x14		0

Définition de la source d'entrée (Définir la source d'entrée)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x14		1	"Input Source"

"Input Source": un code de source d'entrée doit être définir sur un téléviseur/produit.

0x14	PC
0x1E	BNC
0x18	DVI
0x0C	Source d'entrée
0x04	S-Viséo
0x08	Composant
0x20	MagicInfo
0x1F	DVI_video
0x30	RF (TV)
0x40	DTV
0x21	HDMI1
0x22	HDMI1_PC
0x23	HDMI2
0x24	HDMI2_PC
0x25	DisplayPort

Les ports DVI_video, HDMI1_PC et HDMI2_PC ne peuvent pas etre utilisés avec la commande "Set". Elles repondent uniquement aux commandes "Get".
Ce modele ne prend pas en charge les ports BNC, S-Video, HDMI2 et HDMI2_PC.

MagicInfo est uniquement disponible avec les modèle pourvus de la fonction MagicInfo.

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x14	"Input Source"

"Input Source": un code de source d'entrée doit être définir sur un téléviseur/produit.

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x14	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

Ecran

• Fonction

Voussouspoucezmodifierlemode d'écran d'unproduità l'aide d'un ordinateur.

Le mode écran ne peut pas être contrôle lorsque la fonction Mur d'images est activée.

! Ce type de contrôle n'est possible que sur les modèles pourvus d'une fonction TV.

• Affichage de l' état de l'écran (Obtenir état mode écran)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	0x18		0

Réglage de la taille de l'image (Régler la taille d'image)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x18		1	"Screen Mode"

"Screen Mode": code définissant l'etat du téléviseur/produit.

0x01	16:9
0x04	Zoom
0x31	Zoom large
0x0B	4:3

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x18	"Mode étran"

"Screen Mode": code définissant l'etat du téléviseur/produit.

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x18	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

Contrôle de la taille de l'écran

• Fonction

You pouez modifier la taille d'écran d'un produit à l'aide d'un ordinateur.

• Affichage de la taille de l'écran (Obtenir l'état de la taille d'écran)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	0x19		0

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x19	"Screen Size"

"Screen Size": taille d'écran du produit (plage: 0 - 255, unité: pouce)

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x19	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

Contrôle PIP oui/non

- Fonction

Yououpoezactiver oudésactiverle modePIP d'unproduitàl'aide d'un ordinateur.

Disponible uniquement sur les modèleés équipés de la fonction PIP.
Ce mode ne peut pas etre controlé si l'option Mur d'images est definié sur Activé.
Cette fonctionnalité n'est pas disponible en mode MagicInfo.

• Affichage de l'état actif/inactif du mode PIP (Obtenir l'état PIP actif/inactif)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	0x3C		0

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x3C		1	"PIP"

"PIP": code utilisé pour activer ou désactiver le mode PIP d'un téléviseur/produit.

1:PIP activé

0:PIP désactivé

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x3C	"PIP"

"PIP": code utilisé pour activer ou désactiver le mode PIP d'un téléviseur/produit.

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x3C	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

Contrôle de réglage automatique (PC et BNC uniquement)

• Fonction

Règle automatiquement l'écran du système PC à l'aide d'un ordinateur.

• Affichage de l'objet de réglage automatique (Obtenir l'objet Réglage automatique)
  Définition du réglage automatique (Définir Réglage automatique)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x3D		1	"Auto Adjustment"

"Auto Adjustment": 0x00 (en toute occasion)

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x3D	"Auto Adjustment"

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x3D	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

Contrôle du mode Mur d/images

- Fonction

Le mode Mur d'images peut etre activé sur un téléviseur/produit a l'aide d'un ordinateur.

Cette commande n'est disponible que sur un produit dont le mode Mur d'images est activé.

Cette fonctionnalité n'est pas disponible en mode MagicInfo.

• Affichage du mode Mur d'images (Obtenir le mode Mur d'images)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	0x5C		0

Réglage du mode Mur d/images (Régler le mode Mur d'images)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x5C		1	"Video Wall Mode"

"Video Wall Mode": code utilisé pour activer le mode Mur d'images sur un produit.

1:Plein

0 : Naturel

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x5C	"Video Wall Mode"

"Video Wall Mode": code utilisé pour activer le mode Mur d'images sur un produit.

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x5C	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

Verrou

• Fonction

L'ordinateur peut être utilisé pour activer/désactiver la fonction Verrou sur un produits.
Cette commande est disponible, que le système soit sous tension ou hors tension.

• Affichage de l'etat de la fonction Verrou (Obtenir l'etat du verrou)

En-tête	Commande	ID	Longueur des données	Somme de contrôle
0xAA	0x5D		0

Activation ou désactivation de la fonction Verrou (Activer/désactiver Verrou)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x5D		1	"Safety Lock"

"Safety Lock": code de verrouillage à régler sur un produit.

1:Activé

0 : Désactivement

• Ack

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"A"	0x5D	"Safety Lock"

"Safety Lock": code de verrouillage à régler sur un produit.

Nak

En-tête	Comma- nde	ID	Longueur des données	Ack/Nak	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	"N"	0x5D	"ERR"

"ERR": code indiquant qu'une erreur s'est produite

2.1 Avant d'effectuer la connexion

Contrôlez les points suivants avant de connecter ce produit à d'autres périphériques. Ce produit peut être connecté à un évientail de dispositifs, tels que des ordinateurs, des caméscopes, des haut-parleurs, des décodeurs et des lecteurs de disque DVD/Blu-ray.

2.1.1 Points à vérifier avant la connexion

• Avant de connecter un péripérisque source, lisez le mode d'emploi qui l'accompagne. Le nombre et la position des ports peuvent varier en fonction du type de péripérisque.
• Ne branchez pas le cable d'alimentation avant que tous les branchements n'aient ete tablis. Si vous branchez le cable d'alimentation en cours de connexion, vous risque d'endommager le produit.
  Connectez correctement les ports audio : gauche = blanc et droite = rouge.
• Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit.

Connexion et utilisation d'un péripérique source

2.2 Connexion et utilisation d'un ordinateur

2.2.1 Connexion à un ordinateur

• Vous pouvez connecter un ordinateur au produit de différentes manières.

Sélectionnez la méthode de connexion adaptée à votre ordinateur.

• Àprous avoir branché l'ordinateur, branchez le cable d'alimentation.

Les composants de connexion peuvent varier en fonction des produits.

Branchement par cable D-SUB (type analogue)

Connexion à l'aide d'un cable DVI (type numérique)

Les images suivantes seront uniquement de reference. Les situations réelles peuvent différer de celles illustrées ci-dessous.

Connexion et utilisation d'un péripérique source

Connexion à l'aide d'un cable HDMI-DVI

Lorsque vous connectez un ordinateur au produit à l'aide d'un cable HDMI-DVI, définiresse l'option Modif. Nom sur DVI PC pour acceder au contentu video et audio stocké sur l'ordinateur.

Branchement par cable HDMI

2

Connexion et utilisation d'un périphérique source

Branchement par cable DP

Connexion et utilisation d'un péripérique source

2.2.2 Modification de la résolution

Réglez la résolution et la fréquence de rafraîchissement dans le Panneau de configuration pour obtenir une qualité d'image optimale.

La qualité d'image des écrons LCD TFT peut se déterminer si vous ne sélectionnez pas la résolution optimale.

Modification de la résolution sous Windows XP

Cliquez sur Panneau de configuration Affichage Paramètres et modifiez la résolution.

Modification de la résolution sous Windows Vista

Cliquez sur Panneau de configuration Affichage Paramètres et modifiez la résolution.

Connexion et utilisation d'un péripérique source

Modification de la résolution sous Windows 7

Rendez-vous dans Panneau de configuration Affichage Résolution d'écran et modifiez la résolution.

1

3

Connexion et utilisation d'un péripérique source

2.3 Connexion à un périphérique video

• Vous pouvez connecter un périphérique video au produit à l'aide d'un cable.

Les composants de connexion peuvent varier en fonction des produits.
Appuyez sur le bouton SOURCE de la télécommande pour changer la source.

2.3.1 Connexion à l'aide d'un cable AV

Connexion et utilisation d'un périphérique source

2.3.2 Branchement par cable composant

2.3.3 Connexion à l'aide d'un cable HDMI-DVI

L'audio n'est pas activé si le produit est connecté à un périphérique video à l'aide d'un cable HDMI-DVI. Pour.Remédier à ce problème, connectez un cable audio aux ports audio du produit et du périphérique video.
- Les résolutions prises en charge sont 1080p (50/60 Hz), 720p (50/60 Hz), 480p, et 576p.

Connexion et utilisation d'un périphérique source

2.3.4 Branchement par cable HDMI

Utilisation d'un cable HDMI ou d'un cable HDMI-DVI (jusqu'à 1080p)

Pour obtenir une qualité d'image et de son supérieure, branchez le produit à un périphérique numérique à l'aide d'un cable HDMI.
- Un cable HDMI prend en charge les signaux audio et video numériques, et ne requiert pas de cable audio.

Pour brancher le produit à un périhérique numérique qui ne prend pas en charge la sortie HDMI, utilisez un cable HDMI/DVI et des cables audio.

L'image peut ne pas s'afficher normalement (voire pas du tout) ou l'audio ne pas fonctionner si un périhérique externe qui utilise une version plus ancienne du mode HDMI est branché au produit. Si ce type de problème survient, contactez le fabricant du périhérique externe pour obtenir plus d'informations sur la version HDMI et, si elle est absolète, demande une mise à niveau.
Assurez-vous d'utiliser un cable HDMI d'une épaisseur maximale de 14~mm
Assurez-vous d'acheter un cable HDMI certifié. Dans le cas contraire, l'image pourrait ne pas s'afficher ou une erreur de connexion pourrait survenir.
- Nous vous conseillons d'utiliser un cable HDMI élémentaire à vitesse élevée ou un cable avec Ethernet. Ce produit ne prend pas en charge la fonction Ethernet via HDMI.

2.3.5 Branchement à un monitateur externe

• Les images suivantes seront uniquement de reference. Les situations réelles peuvent différer de celles illustrées ci-dessous.
  La fonction Loopout peut servir à dupliquer l'écran d'affichage principal. Connectez [DVI OUT] sur l'écran principal à [DVI IN] ou [HDMI] sur un autre écran.
• Les résolutions allant jusqu'à la résolution HD (Haute Définition) sont prises en charge. Sources d'entrée compatibles : DVI IN, DP IN et HDMI IN. Toutefois, jusqu'à 10 moniteurs peuvent être connectés en mode Full HD en fonction du type de cable ou d'équipement de signal. En cas de moniteurs multiples à connexion en série, le nombre de moniteurs connectables est limité.
  Le port [DVI OUT] de ce produit ne prend pas en charge l'entrée HDCP.
  Si le cable stéreo est branché au port [AUDIO OUT]itué sur le monitreur principal, le son provenant de ce monitreur principal sera coupé.

2.3.6 Branchement à un système audio

2.4 Modification de la source d'entrée

2.4.1 Source

MENU Media Source ENTER

Source you permit de selectionner un éventail de sources et de modifier leur nom.

Source

Vouss pouvez afficher l'écran d'un périphérique source connecté au produit. Sélectionnez une source dans Liste Source pour afficher l'écran correspondant.

Pour de plus amples informations sur le menu Source, reportez-vous à la section page130.

La source d'entrée peut aussi être modifiée via le bouton SOURCE de la télécommande.
Il se peut que l'écran ne s'affiche pas correctement en cas de sélection d'une source incorrecte comme périphérique source pour la conversion.

Connexion et utilisation d'un péripérique source

2.5 Connexion du boîtier réseau

Pour plus d'informations sur la connexion d'un boîtier réseau, reportez-vous au guide utilisateur qui vous été fourni lors de l'achat de votre boîtier.

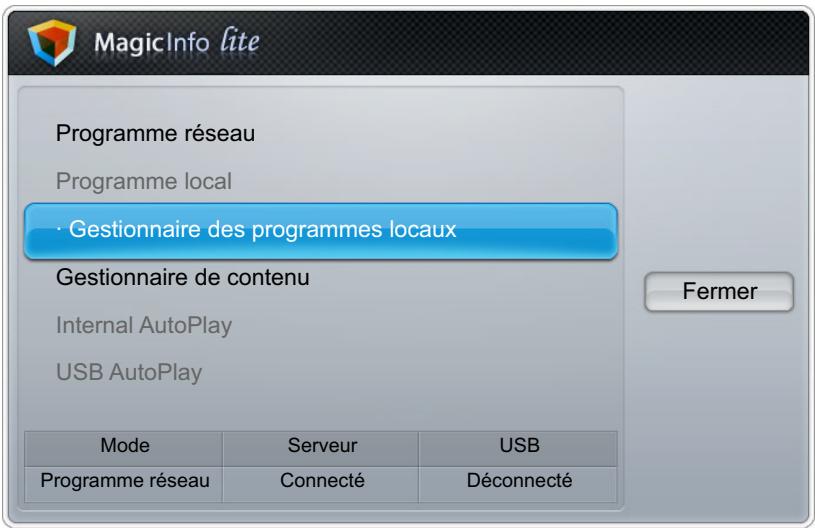

2.5.1 MagicInfo

Pour pouvoir utiliser MagicInfo, vous devez d'abord connecter un boîtier réseau (vendu séparément) au produit.

Pour modifier les paramètres de MagicInfo, exécutez "MagicinfoSetupWizard" sur le bureau.
Pour plus d'informations sur l'utilisation de MagicInfo, reportez-vous au DVD fourni avec le boftier réseau.
- Les informations de la présente section sont sujettes à modification sans préavis à des fins d'amélioration de la qualité.
Si un problème survient suite à l'installation d'un système d'exploitation autre que celui fourni avec le boîtier réseau, la restauration d'une version antérieure du système d'exploitation ou l'installation d'un logiciel incompatible avec le système d'exploitation fourni, vous ne pourrez pas bénéficier de l'assistance technique et la visite d'un technicien de service vous sera facturée. De plus, aucun échange ou remboursement ne sera possible.

Passage dans le mode MagicInfo

1 Une fois le boîtier réseau (vendu séparément) installé et connecté au produit, mettez ce dernier sous tension.
2 Appuyez sur le bouton SOURCE de la télécommande, puis selectionnez MagicInfo.

Le fait de connecter le boîtier réseau au port HDMI du produit fait passer la Source de HDMI à MagicInfo.

Connexion et utilisation d'un périphérique source

3 Sélectionnez l'application devant s'exécuter par défaut lors du démarrage de MagicInfo.

4 Entre les informations IP.

Connexion et utilisation d'un périphérique source

5 Sélectionnez une langue. (La langue par défaut est l'anglais.)

6 Sélectionnez un mode d'affichage.

Connexion et utilisation d'un péripérique source

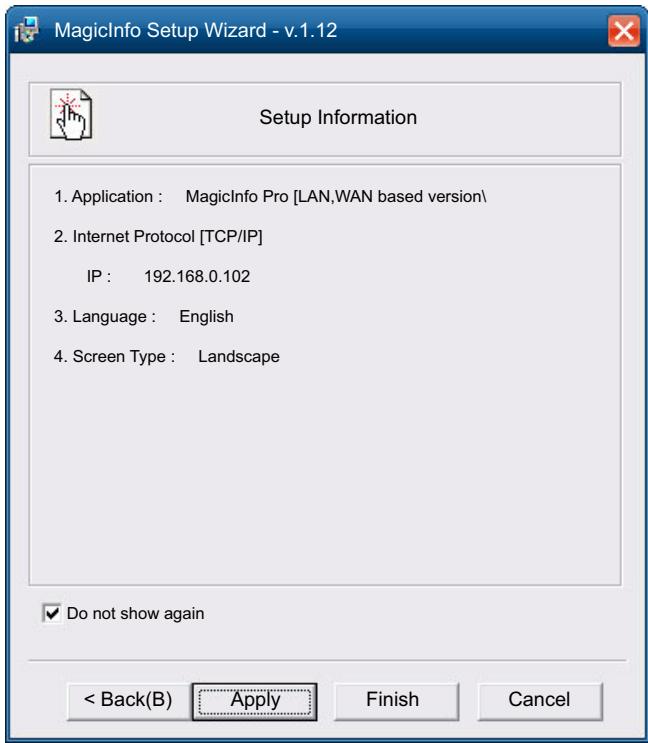

7 Vérifiez les paramètres que vous venez de définir.

• Si l'icone d'exécution ne s'affiche pas, double-cliquez sur l'icone MagicInfo présente sur le bureau. L'icone s'affichera dans le coin inférieur droit de l'écran.
  Pour plus d'informations sur l'utilisation de MagicInfo, reportez-vous au CD du logiciel MagicInfo Lite Edition fourni avec le boîtier réseau.

3

Utilisation de MDC

MDC (Multiple Display Control) est une application qui vous permet de commander simultanément plusieurs périhériques d'affichage à l'aide d'un ordinateur.

3.1 Configuration des paramètres de Multi contrôle

MENU Système Multi contrôle ENTER

Attribuez un ID à votre produit.

3.1.1 Configuration des paramètres de Multi contrôle

• Connexion MDC

Sélectionne un port d'ou receivevoir les entrées MDC.

RS232C MDC

Communique avec le MDC via un cable RS232C MDC.

RJ45 MDC

Communique avec le MDC via un cable RJ45 MDC.

Conf. ID

Attribuez un ID à un monieur. (Plage : 0~99)

Appuyez sur / pour selectionner une valeur et appuyez ensuite sur [].

• Entrée ID

Entrez l'ID du produit connecté au cable d'entrée pour la réception des signaux d'entrée.

Entrez le numero de votrechoix à l'aide des touches numériques de la télécommande.

3.2 Communique avec le MDC via un cable RJ45 MDC.

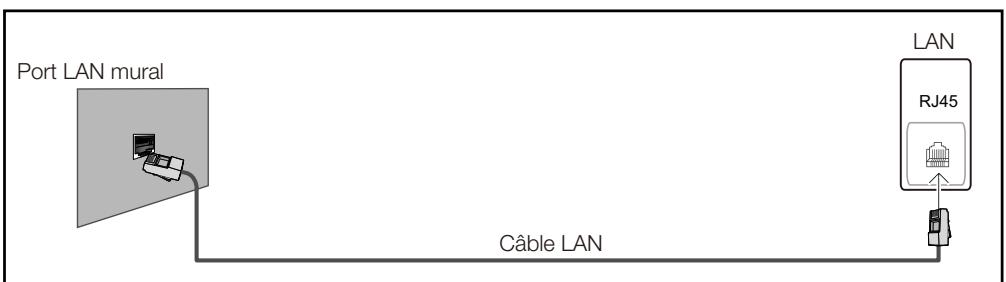

3.3 Communique avec le MDC cable LAN

Plusieurs produits peuvent être connectés à l'aide du port [RJ45] du produit.

3.4 Communication avec le cable sté reproduction via le cable LAN

Plusieurs produits peuvent etre connectés à l'aide du port [RS232C IN / OUT] du produit.

3.5 Installation/Désinstallation du programme MDC

3.5.1 Installation

1 Insérez le CD d'installation dans le lecteur de CD-ROM.
2 Cliquez sur le programme d'installation de MDC Unified.

Si aucune fenêtre d'installation du logiciel n'est affichée sur l'écran principal, procédez à l'installation à l'aide du filchier d'exécution "MDC Unified" situé dans le dossier MDC du CD.

3 Cliquez sur "Next" dans l'écran de l'assistant d'installation.
4 Dans la fenêtre "License Agreement", Sélectionnez "I accept the terms of the license agreement" et cliquez sur "Next".
5 Dans la fenêtre "Customer Information" affichée, renseignez tous les champs d'information et cliquez ensuite sur "Next".
6 Dans la fenêtre "Destination Folder" affichée, Sélectionnez le chemin d'accès au repertoire dans lequel vous souhaitez installer le programme et cliquez ensuite sur "Next".

Si le chemin d'accès n'est pas spécifique, le programme est installé dans le réseau par défaut.

7 Dans la fenêtre "Ready to Install the Program" affichée, vérifie le chemin d'accès au repertoire d'installation du programme et cliquez sur "Install".
8 La progression de l'installation est affichée.
9 Cliquez sur "Finish" dans la fenetre "InstallShield Wizard Complete" affichée.

Sélectionnez "Launch MDC Unified" et cliquez sur "Finish" pour executer immédiatement le programme MDC.

10 L'icone de raccourci MDC Unified est creeed sur le Bureau une fois l'installation terminée.

• Il se peut que l'icone d'exécution de MDC ne soit pas affichée en fonction des specifications du produit ou du système de l'ordinateur.
  Si cette icône n'apparait pas, appuyez sur la touche F5.

3.5.2 Désinstallation

1 Sélectionnez Paramètres > Panneau de configuration dans le menu Demarrer, puis double-cliquez sur Ajout/Suppression de programmes.
2 Sélectionnez MDC Unified dans la liste et cliquez ensuite sur Modifier/Supprimer.

L'installation de MDC peut être affectée par l'état du réseau, de la carte graphique et de la carte mère.

3.6 Qu'est-ce que MDC?

"MDC" (Multiple Display Control) is one application qui you permit de commander simultanément plusieurs péripériques d'affichage à l'aide d'un ordinateur.

3.6.1 Connexion à MDC

Utilisation de MDC via RS-232C (normes de transmission de données série)

Voudevez brancher un cable série RS-232C aux ports série de l'ordinateur et du moniteur.

Utilisation de MDC via Ethernet

Entrez l'IP du périhérique d'affichage principal et connectez le périhérique à l'ordinateur. Un périhérique d'affichage peut se brancher à un autre à l'aide d'un cable série RS-232C.

3.6.2 Gestion de la connexion

La gestion de la connexion comprend la liste des connexions et les Options de modification de la liste de connexions.

Liste des connexions - Présente les informations des connexions, telles que la configuration de connexion (IP/COM, numéro de port, MAC et Connection Type), le statut de la connexion, Set ID Range et les péripériques déetectés. Chaque connexion peut comprendre 100 péripériques maximum connectés en série. Tous les LFD déetectés dans une connexion sont répertoriés dans la liste de péripériques, dans laquelle l'utilisateur peut creator des groupes et envoyer des commandes aux péripériques déetectés.

Options de modification de la liste de connexions - Sont incluses les options Add, Edit, Delete et Refresh.

3.6.3 Auto Set ID

La fonction Auto Set ID attribue un ID à tous les moniteurs LFD connectés en série dans une connexion sélectionnée. Le nombre maximum de LFD dans une connexion est de 100. L'ID de moniteur est attribué sequentially dans la série, allant de 1 à 99 pour finir par l'ID de groupe 0.

3.6.4 Clonage

Grçé à la fonction de clonage, vous pouvez copier la configuration d'un LFD et l'appliquer à plusieurs LFD sélectionnés. Via la fenêtre des options de configuration, vous pouvez désirir des catégories d'onglets spécifique ou toutes les catégories d'onglets destinées au clonage.

3.6.5 Nouvelle tentative de commande

Cette fonction permet d'indiquer le nombre maximum de nouvelles tentatives d'exécution de la commande MDC en cas d'absence de réponse ou de réponse corrompue d'un LFD. Le nombre de nouvelles tentatives peut être définir à l'aide de la fenêtre des options MDC. Cette valeur doit être comprise entre 1 et 10, la valeur par défaut étant 1.

3.6.6 Premiers pas avec MDC

Pour démarrer le programme, cliquez sur Démarrer → Programmes → Samsung → MDC Unified.

2 Cliquez sur Add pour ajouter un périphérique d'affichage.

Si la connexion est etablie via RS-232C, rendez-vous sur Serial et précisez le COM Port.

• Si la connexion est établie via Ethernet, entrez l'IP qui avait été saisie pour le périphérique d'affichage.

3.6.7 Disposition de l'écran principal

1 Barre de menus	Modifiez le statut d'un périhérique d'affichage ou les propriétés du programme.
2 Catégorie de périhérique	Affichez une liste des périhériques d'affichage ou groupes de périhériques connectés.
3 Catégorie de programme	Affichez une liste de programmes relatifs aux périhériques d'affichage.
4 Ensemble de moniteurs LFD	Sélectionnez le périhérique d'affichage à régler.
5 Modifier la liste de moniteurs LFD	Ajoutez, modifier, regroupez ou supprimez des moniteurs LFD.
6 Rubriques d'aide	Affichez les rubriques d'aide relatives au programme.

3.6.8 Menus

Vous pouvezmettre sous ou hors tension un periphérique selectionné, ou modifier la source d'entrée ou le volume du periphérique.

Choisissez les périhériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet Home.

Home

Selectionnez un élément et modifiez le paramètre correspondant.

Marche/arrêt

On: mettez sous tension l'écran sélectionné.
Off: mettez hors tension l'écran sélectionné.

Input

Source d'entrée : changez la source d'entrée.

Les sources d'entrée disponibles varient en fonction des modèles de périhérique d'affichage.
Vou ne pouvez changer la source d'entrée que pour les écrans sous tension.

• Channel: changez de canal.

Le canal télévisé peut être modifié à l'aide des touches de direction haut/bas.
Le canal ne peut etre modifier que si la source d'entree est TV.
Vou ne pouvez seLECTIONner que des canaux enregistrés.

Volume

Voussoupiezmodifierlevolumeoucouperlesondesécranssous tensionuniquement.

Volume

Vous pouvez régler le volume à l'aide de la barre de défilament qui comprend des valeurs allant de 0 à 100.

Réglez le volume de l'écran sélectionné.

Entree

Activez ou désactivez l'option Mute de l'écran sélectionné.

L'option Mute sera automatiquement désactivée si vous reglez le Volume alors que l'option Mute est activée.

3 Alert

- Fault Device

Ce menu fournit une liste des périhériques d'affichage qui présente les erreurs suivantes : erreur de ventilateur, erreur de température, erreur de capteur de luminosité ou erreur de lampe. Sélectionnez un périhérique d'affichage dans la liste. Le bouton Repair sera activé. Cliquez sur le bouton d'actualisation pour actualiser le statut d'erreur du périhérique d'affichage. Le périhérique d'affichage remis en état disparaître de la Fault Device List.

Fault Device Alert

Le périhérique d'affichage représentant une erreur sera signalé par message électronique. Remplissez tous les champs requis. Les boutons Test et OK seront actifs. Assurez-vous de bien saisir les informations du Sender et au moins un Recipient.

3.6.9 Réglage de l'écran

Yououpouzereglerlesparametes(contraste,luminosite,etc.)d'écran.

Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis Sélectionnez l'onglet Picture.

Configuration personalisée

Sélectionnez un élément et modifiez le paramètre d'écran correspondant.

Les options Color et Tint ne sont pas disponibles si la source d'entrée est PC.
- Les options Red, Green, Blue et PC Screen Adjustment ne sont pas disponibles si la source d'entrée est Video.
- Les options Color, Tint, Color Tone, Color Temp, Red, Green, Blue et PC Screen Adjustment ne sont pas disponibles si PC Source et Video Source sont selectionnés.

Contrast

• Réglez le contraste de l'écran sélectionné.

Brightness

• Réglez la luminosité de l'écran sélectionné.

Color

• Réglez les couleurs de l'écran sélectionné.

Tint (G/R)

• Réglez la teinte de l'écran sélectionné.

Color Tone

Réglez la nuance des couleurs d'arrière-plan de l'écran sélectionné.

Color Temp

• Réglez la température de couleur du périphérique d'affichage sélectionné.

Cette option est activée si Color Tone est régle sur Off.

Red

• Personnalisez l'intensité de la couleur rouge de l'écran sélectionné.

Green

• Personnalisez l'intensité de la couleur verte de l'écran sélectionné.

Blue

• Personnalisez l'intensité de la couleur bleue de l'écran sélectionné.

Options

Dynamic Contrast

Réglez le Dynamic Contrast de l'écran scélectionné.

Gamma Control

Modifiez la valeur gamma de l'écran sélectionné.

Auto Motion Plus

Cette option permet d'afficher des images dynamiques.

• Off : désactiverz la fonction Auto Motion Plus.
• Clear : définissez un niveau clair pour Auto Motion Plus. Ce mode est préférible pour afficher des images expressives.
  Standard : définissez un niveau standard pour Auto Motion Plus.
• Smooth : définissez un niveau lisse pour Auto Motion Plus. Ce mode est préférible pour afficher des images lisses.
  Custom : personnelisez le niveau de rémanence d'image ou de scintillagement de l'écran.
• Demo : cette fonction montre la technologie de Auto Motion Plus. Lors du changement de mode, vous pouvez afficher un aperçu du résultat sur le côte gauche de la fenêtre.

Brightness Sensor

Active ou désactive l'option Brightness Sensor pour l'écran sélectionné.

L'option Brightness Sensor détecte l'intensité de la lumière ambiente et règle automatiquement la luminosité de l'écran.

Il est possible que l'option Brightness Sensor ne soit pas disponible selon le produit utilisé.

Taille

Picture Size

Réglez la taille d'écran du périhérique d'affichage sélectionné.

L'élement Detail sera désactivé si l'option Picture Size est réglée sur un mode qui ne prend pas en charge la configuration détaillée.

Yououpouvezutiliserlesboutons-/+pourreglerleZoom.

You pouvez déplacer l'écran à l'aide des boutons haut/bas/gauche/droite.

Detail

Yououpouzeafficherlesdetailedla tailde d'écran seLECTIONnée.

Vouss pouvez régler la fréquence ou procéder à des réglages précis en utilisant les boutons -/+ avec les options Coarse ou Fine.

Pour déplacer l'écran, cliquez sur l'une des quatre images situées sous Position.

Pour régler automatiquement la fréquence, procéder à des réglages précis ou déplacer l'écran, cliquez sur Auto Adjustment.

3.6.10 Réglage du son

You pouze modifier les parametes audio.

Choisissez les périhériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet Sound.

L'element Bass ou Treble sera désactiver s'il n'est pas pris en charge par le moniteur LFD sélectionné.

Bass

Réglez les basses de l'écran sélectionné.

Treble

Réglez les aiguès de l'écran sélectionné.

Balance (L/R)

Réglez le volume des haut-parleurs gauche et croit du périhérique d'écran sélectionné.

SRS TS XT

Activez ou désactive l'option SRS TS XT pour le périhérique d'écran sélectionné.

3.6.11 Configuration système

Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis Sélectionnez l'onglet System.

Video Wall

Vous pouvez utiliser la fonction Video Wall pour afficher une portion d'une image complète ou répéter la même image sur chacun des périhériques d'affichage connectés.

Video Wall est activé uniquement si les périhériques font partie du groupe.

Video Wall

Activez ou désactivez Video Wall.

Format

Sélectionnez le format d'affichage de l'écran partagé.

Full

Natural

H

Selectionnez le nombre de péripériques d'affichage horizontalaux.

Il est possible de disposeur un maximum de 15 écrans.

Un maximum de 6 écrans peut être attribué à V si 15 écrans sont attribués à H.

V

Sélectionnez le nombre de péripériques d'affichage verticaux.

Il est possible de disposer un maximum de 15 écrans.

Un maximum de 6 écrans peut être attribué à V si 15 écrans sont attribués à H.

Screen Position

Voupez afficher la disposition des écrans (configures par le divisur d'écran) ou la modifier suivant vos besoin.

Les options Screen Position et Preview sont activées si la fonction Video Wall est activée.

Notez bien que si plusieurs moniteurs LFD sont sélectionnés, l'option Preview est activée uniquement si les paramètres de H et V correspondant à la disposition des moniteurs sélectionnés.

Pour modifier la Position, Sélectionnez un monitér LFD et faites-le glisser jusqu'à son nouvel emplacement.

La plage des paramètres du diviseur d'écran varie en fonction du modele.

PIP

Des informations de base requises pour regler le mode PIP apparaitront dans l'écran de menu.

Le mode PIP sera désacté si Video Wall est régèle sur ON.
- Notez bien que l'option Picture Size sera désactivée si PIP est régle sur ON.

PIP Size

Affichez le réglage PIP Size de l'écran actuel.

PIP Source

Sélectionnez une source d'entrée PIP.

Sound Select

Sélectionnez et activez le son provenant de l'écran principal ou seconde.

Channel

Le canal peut être modifié si la PIP Source est TV.

Général

User Auto Color

Réglez automatiquement les couleurs de l'écran.

Uniquement disponible en mode PC.

Auto Power

Configurez le produit pour qu'il se mette automatiquement sous tension.

Standby Control

Configurez le mode veille pour qu'il s'active si aucune source d'entrée n'est détectee.

Ventilateur et température

Configurez les paramètres requis pour détecter la vitesse du ventilateur et la température interne afin de protégger le produit.

Fan Control

Sélectionnez une méthode pour configurer la vitesse du ventilateur.

Fan Speed

Configurez la vitesse du ventilateur.

Temperature

Detectez la température interne en indiquant la plage de température.

Sécurité

Safety Lock

Verrouillez les menus à l'écran.

Pour déverrouiller les menus, réglez Safety Lock sur Off.

Button Lock

Verrouillez les boutons du périhérique d'affichage.

Pour déverrouiller les boutons, réglez Button Lock sur Off.

Affichage OSD

Source OSD

Choisissez d'afficher ou non un message quand la Source est modifiée.

Not Optimum Mode OSD

Choisissez d'afficher ou non un message quand un mode non compatible est selectionné.

No Signal OSD

Choisissez d'afficher ou non un message quand,aucun signal d'entree n'est detecte.

MDC OSD

Choisissez d'afficher ou non un message quand des paramètres sont modifiés par MDC.

Date et heures

Clock Set

Modifiez la date et l'heure actuelles sur le périphérique d'affichage sélectionné, en fonction de la date et de l'heure définies sur un ordinateur.

Si la date et l'heure ne sont pas définies sur le périphérique d'affichage, des valeurs nulles s'afficheront.

Timer

On Time : définissez l'heure à laquelle le périphérique d'affichage sélectionné sera mis sous tension.
- Off Time : définissez l'heure à laquelle le périphérique d'affichage sélectionné sera mis hors tension.
Volume : indiquez le volume du pérophérique d'affichage quand il est mis sous tension via l'option On Time.
Source : indiquez la source d'entree du periphérique d'affichage quand il est mis sous tension via l'option On Time.

• Holiday : les paramètres de Holiday Management peuvent être appliqués au Timer.
  Repeat : indiquez la période durant laquelle you foulez repeter le Timer selectionné.

Once:activezleTimeruneseulefois.
EveryDay:activezleTimer tous les jours.
Mon~Fri:activezleTimerdu lundi au vendredi.
Mon~Sat:activezleTimerlesamedietledimanche.
□ Manual:personnalisezlesjoursde la semaine.

Les cases à cocher pour sélectionner des jours de la période sous Repeat sont activées uniquement si Manual est sélectionné.

Holiday Management

L'option Holiday Management permet d'empêcher des périphériques qui sont configurés pour semettre sous tension en fonction du Timer de semettre sous tension à une date précise.

La fonction Holiday Management peut être activée ou désactivée dans le menu des paramètres du Timer.

• ADD : vous pouvez indiquer des vacances :

Cliquez sur le bouton Add de la fenetre Holiday Management.

• Delete : supprimez des vacances. cochez les cases correspondantes, puis cliquez sur ce bouton.
• List de vacances : affichez une liste des vacances que vous avez ajoutées.

Protection contre la rémanence d'image

Pixel Shift

Déplacez légèrement l'écran à des intervalles de temps précis pour empêcher toute rémanence d'image à l'écran.

Screen Saver

Cette fonction empêche le phénomène de rémanence d'image quand l'écran du pérophérique d'affichage sélectionné reste statique pendant une période prolongée.

• Interval : indiquez l'intervalle avant activation du Screen Saver.
  Mode: le paramètre Time peut varier pour chaque Mode.

Safety Screen

La fonction Safety Screen permit d'empêcher toute rémanence d'écran quand une image statique reste affichée sur l'écran d'un périphérique d'affichage pendant une période prolongée.

Lamp Control

L'option Lamp Control permet de régler le rétroéclairage afin de réduire la consommation d'énergie.

Réglez automatiquement le rétroéclairage du périhérique d'affichage sélectionné à une heures précise.

Si le paramètre Manual Lamp Control est régle, Auto Lamp Control passera automatiquement en position Off.

Réglez manuellement le rétroéclairage de l'écran sélectionné.

Si le paramètre Auto Lamp Control est régé, Manual Lamp Control passera automatiquement en position Off.

• Ambient Light : Ambient Light détecte l'intensité de la lumière ambiente et règle automatiquement la luminosité de l'écran de tous les LFD de la même connexion en série.

3.6.12 Paramètres d'outil

1 Sécurité

Panel Control

Mettez sous ou hors tension l'écran d'un périphérique d'affichage.

Remote Control

Activez ou désactivez la télécommande.

Réinitialisation

Reset Picture

Réinitialisez les paramètres d'écran.

Reset Sound

Réinitialisez les paramètres audio.

Reset System

Réinitialisèz les paramètres système.

Reset All

Réinitialisèz les paramètres d'écran, audio et système simultanément.

3 Edit Column

Sélectionnez les éléments à afficher dans la liste de moniteurs LFD.

Information

Consultez les informations du programme.

3.6.13 Autres fonctions

Redimensionnement d'une fenêtre

Placez le pointeur de la souris sur un coin de la fenêtre du programme. Une flèche apparait alors. Déplacez cette flèche pour personneliser la taille de la fenêtre du programme.

Gestion de groupe

Creation de groupes

Créez des groupes et gérrez la liste de moniteurs LFD sur la base de groupes.

Il est impossible d'utiliser des noms de groupe en double.

1 Cliquez avec le bouton croit de la souris et selectionnez Group>Edit dans la section de la liste des périhériques d'affichage, sur le côté gauche de la fenêtre du programme.
2 Dans la fenêtre Edit Group qui s'affiche, cliquez sur Add on the sub level ou Add on the same level.

• Add on the sub level : créez un sous-groupe sous le groupe sélectionné.

Add on the same level : creez un groupe au même niveau que le groupe selectionné.

Le bouton Add on the same level est activé si au moins un groupe est créé.

3 Entrelez nom du groupe.

Suppression de groupes

1 Sélectionnez un nom de groupe, puis cliquez sur Edit.
2 Dans la fenêtre Edit Group qui s'affiche, cliquez sur Delete.

3 Cliquez sur Yes. Le groupe est alors supprimé.

Changement de nombres de groupes

1 Sélectionnez un nom de groupe, puis cliquez sur Edit.
2 Dans la fenêtre Edit Group qui s'affiche, cliquez sur Rename.

3 Si un cursesur apparait dans l'ancien nom de groupe, entrez un nouveau nom.

Gestion de programme

Creation de programmes

Créez et enregistrez un programme sur la base de groupes.

1 Cliquez sur All Schedule List dans la section des programmes, sur le cote gauche de la fenetre. Le bouton Add sera activé au milieu.

2 Cliquez sur le bouton Add. La fenetre Add Schedule apparait alors.

3 Cliquez sur Add sous I'elément Device Group, puis selectionnez le groupe pour lequel ajouter un programme.

4 Sélectionnez Date&Time/Action et cliquez sur OK. Le programme est ajouté et une liste de programmes apparait alors dans la fenêtre de la liste de moniteurs LFD.

Device Group : sélectionnez un groupe.
Date&Time

Instant Execution: executez immédiatement le programme.
Timer:indiquezla date,l'heure et l'intervalle d'execution duprogramme.

Action : selectionnez une fonction qui s'activera selon l'heure et l'intervalle indiqués.

Modification de programme

Pour modifier un programme, Sélectionnez le programme voulu et cliquez sur Edit.

Suppression d'un programme

Pour supprimer un programme, sélectionnez le programme youlu et cliquez sur Delete.

3.6.14 Guide de dépannage

Problème		Solution
L'écran que vous souhaitezcommander n'apparait pas dans le diagramme d'informations du système.	1.	Vérifiez le branchement du cable RS-232C (assurez-vous qu'il est correctement branché au port série approprié).
	2.	Assurez-vous qu'aucun autre écran avec un ID en double n'est connecté. La connexion d'écrans avec un ID en double peut provoquer un conflit de données et, par conséquent, empêcher l'affichage des écrans.
	3.	Vérifiez que l'ID de l'écran est compris entre 0 et 99. (Pour changer l'ID, utilisez le menu Ecran.)Dans le cas d'un écran prénant en charge un IDcompris entre 0 et 99, l'ID doit être définis dans cette plage.
L'écran que vous souhaitezcommander n'apparait pas dans les autres grilles d'information.	Vérifiez que l'écran est allumé. (Consultez l'état d'alimentation dans le diagramme d'informations du système.)
	Prenez soin de sélectionner la source d'entrée à laquelle l'écran est connecté.
Le message ci-dessous s'affiche sans cesse.	Vérifiez que l'écran souhaité est selectionné.
Les écrans s'allument ou s'éteignent à des heures différentes, bien que la fonction On Time ou Off Time soit définie.	Réglez la date et l'heure sur l'ordinateur afin de synchroniser la date et l'heure entre les différents écrans connectés.
La télécommande ne fonctionne pas.	Il se peut que la télécommande ne fonctionne pas si vous avezdébranché le cable RS-232C ou si vous avez quitté leprogramme de manière incorrecte alors que la fonction RemoteControl est définie sur Disable. Pour.Remédier à ce problème,executez à nouveau le programme et définissez RemoteControl sur Enable.

Il arrive que ce programme ne fonctionne pas correctement en raison d'un problème de communication entre l'ordinateur et l'écran ou d'ondes electromagnétiques émises par des apparils电子iques situés à proximité.

Affichage des propriétés d'écran lorsque plusieurs écrans sont utilisés

1 Lorsqu'aucun écran n'est sélectionné : la valeur par défaut est affichée.
2 Lorsqu'un seul écran est sélectionné : les paramètres de l'écran sélectionné sont affichés.
3 Lorsque deux écrans sont selectionnés (par exemple, dans une série d'ID 1 et ID 3): les paramètres de l'écran portant l'ID 1 sont affichés avant ceux de l'ID 3.
4 Lorsque la case All+Select est cochée et que tous les écrans sont selectionnés : les paramètres par défaut sont affichés.

La disposition des options du menu Image peut varier en fonction du produit.

4.1 Mode Image

MENU Image Mode Image ENTER

Selectionnez un mode d'image (Mode Image) adapté à l'environnement dans lequel le produit sera utilisé. Les options Mode Image affichées varient en fonction de la source d'entrée active.

4.1.1 Si la source d'entrée est PC, DVI ou DP

Information : ce mode permet de réduire la fatigue oculaire. Il est ajusté à la presentation d'informations au public.
- Publicité: ce mode est adapté à l'affichage de contenu video, ainsi que de publicités en interieur/extérieur.

4.1.2 Si la source d'entrée est AV, Composant, HDMI

Dynamique : ce mode est approprié lorsqu'el'éclairage ambiant est lumineux.
Standard: ce mode convient généralement pour tout type d'environnement.
Naturel : Permet de réduire la fatigue oculaire.
Cinéma : ce mode permet de réduire la fatigue oculaire.

4.2 Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R)

MENU Image ENTER

Votre produit présente plusieurs options de réglage de la qualité d'image. Sélectionnez une option à l'aide des boutons et , puis appuyez sur [4]. Utilisez les touches de direction pour régler la valeur d'une option ou sélectionner un paramètre d'options. Une fois l'opération terminée, appuyez sur [4].

Lorsque vous apportez des changements aux options Rétroéclairage, Contraste, Luminosité, Nettété, Couleur ou Teinte (V/R), l'OSD est ajusté en conséquence.
- En cas de branchement à un PC, seules les options Rétroéclairage, Contraste, Luminosité et Nettété peuvent être modifiées.
- Vous pouvez régler et stocker des paramètres pour chaque périphérique externe branché à une entrée du produit.
En réduisant la luminosité de l'image, vous réduirez votre consommation d'énergie.

4.3 Réglage de l'écran

MENU Image Réglage de l'écran ENTER

Le Réglage de l'écran présente différentes options de taille et format d'image. Sélectionnez une option à l'aide des boutons et , puis appuyez sur []. Utilisez les touches de direction pour sélectionner une option dans le sous-menu, puis appuyez sur [].

Les options Réglage de l'écran affichées variant en fonction de la source d'entrée active :

4.3.1 Format de l'image

Si vous avez un décodeur ou un récepteur satellite, il est possible qu'il dispose aussi de son propre jeu de formats d'écran. Toutefois, nous vous recommendons fortement d'utiliser le mode 16:9 de votre produit la plupart du temps.

16:9:Permet de définir le mode de format d'écran 16:9.
Zoom1: À utiliser pour un grossissement modéré. Coupe les parties supérieure et laterales.
Zoom2:Àutiliser pour un fort grossissement.
Wide Fit (en fonction du pays): Agrandit le format de l'image de manière à occuper tout l'écran.
- Vue intell. 1: Réduit l'image 16:9 de 50% .
- Vue intell. 2: Réduit l'image 16:9 de 25% .
4:3:Permet de définir le mode de format d'écran de base (4:3).

N'applique pas le format 4:3 pendant une durée prolongée. Les cordures qui s'affichent à droite et à gauche, ou en haut et en bas de l'écran, peuvent provoquer une rémanence de l'image (brûture d'écran) qui n'est pas couverte par la garantie.

• Adapter à l'écran : Permet d'afficher toute l'image sans coupe lors de l'entrée de signaux HDMI (720p / 1080i / 1080p) ou Composant (1080i / 1080p).
• Personnelisé : Permet de modifier la résolution selon les préférences de l'utilisateur.

Voues pouvez regler et stocker des parametes pour chaque periphérique externe branché à une entrée du produit.
□ Formats d'image disponibleses selon la source d'entrée :

Source d'entrée	Format de l'image
AV, Composant (480i, 480p)	16:9, Zoom1, Zoom2, 4:3, Personnelisé
Composant (1080i, 1080p)	16:9, 4:3, Ajuster à écran, Adapter à l'écran, Personnelisé
HDMI (720p, 1080i, 1080p)	16:9, 4:3, Ajuster à écran, Adapter à l'écran, Vue intell. 1, Vue intell. 2, Personnelisé
HDMI(480i, 480P)	16:9, 4:3, Zoom1, Zoom2, Vue intell. 1, Vue intell. 2, Personnelisé
PC, DVI, DP, HDMI( quand un ordinateur est connecté)	16:9, 4:3

4.3.2 Position

L'option Position est disponible uniquement si l'option Format de l'image est définie sur Zoom1, Zoom2, Ajuster à écran, Adapter à l'écran ou Personnelisé.

Pour utiliser l'option Position après avoir sélectionné Zoom1, Zoom2 ou Ajuster à écran, procédez comme suit.

1 Appuyez sur le bouton pour selectionner Position.
2 Appuyez sur le bouton [].
3 Appuyez sur le bouton ou pour déplacer l'image vers le haut ou le bas.
4 Appuyez sur le bouton [].
5 Sélectionnez Fermer en appuyant sur le bouton , puis sur le bouton . Pour réinitialiser la position de l'image, Sélectionnez Réinit..

Pour utiliser l'option Position après avoir sélectionné Adapter à l'écran en HDMI (1080i/1080p) ou Composant (1080i/1080p) ou Personnelisé, procédez comme suit.

1 Appuyez sur le bouton pour selectionner Position.
2 Appuyez sur le bouton [1].
3 Appuyez sur le bouton / / / pour déplacer l'image.
4 Appuyez sur le bouton [].
5 Sélectionnez Fermer en appuyant sur le bouton ▲, puis sur le bouton ▼.

Pour rétablit la position d'origine de l'image, Sélectionnez Réinit. sur l'écran Position. L'image reprendra sa position par défaut.

4.3.3 Réglage écran PC

Disponible en mode PC uniquement.

Régl. Base / Regl. Pré: Permet de supprimer ou réduire le bruit de l'image. Si le bruit est suprimé grâce aux réglages précis seuls, utilisez la fonction Régl. Base pour ajuster au moins la fréquence (Régl. Base), puis réutilisez les réglages précis. Une fois le bruit réduit, réglez à nouveau l'image pour qu'elle soit alignée par rapport au centre de l'écran.

Position: Permet d'ajuster la position de l'écran de l'ordinateur s'il n'est pas centré ou s'il n'occupé pastout l'écran. Appuyez sur le bouton ▲ ou▼ pour régler la position verticale. Appuyez sur le bouton « ou ▷ pour régler la position horizontale.

Réinitialiser Image : Permet de rétablit les paramètres par défaut de l'image.

4.3.4 Sélec. réso.

Si l'image est déformée, bien que la résolution de la carte graphique soit définie sur l'une des options suivantes, vous pouvez optimiser la qualité d'image en selectionnant la même résolution pour le produit et l'ordinateur à l'aide de ce menu.

Résolutions disponibles : Arrêt / 1024 x 768 / 1280 x 768 / 1360 x 768 /1366 x 768

L'option Sélec. réso. est activée uniquement lorsque la source d'entrée est PC.

4.4 Réglage Automatique

MENU III Image Réglage Automatique ENTER

Permet de régler les positions/ valeurs de fréquence et d'effectuer un réglage précis automatique des paramètres.

Cette option est disponible lorsque la source d'entrée est PC.

4.5 Utilisation de la fonction 3D (modèle UE46A et UE55A uniquement)

MENU Image 3D ENTER

4.5.1 Mode 3D

Cette nouvelle fonction exceptionnelle vous permet d'afficher du contenu en 3D. Afin d'en profiter pleinement, vous devez acheter une paire de lunettes 3D actives Samsung pour regarder les videos en 3D.

4.5.2 Visualisation de la 3D avec votre produit

INFORMATIONS DE SANTÉ ET DE SECURITÉ IMPORTANTES CONCERNANT LES IMAGES EN 3D. Vous doivent lire et comprendre les informations de sécurité suivantes avant d'utiliser la fonction 3D.

Avertissement

Certsains spectateurs peuvent ressentir une gène lors de la visualisation en 3D, qui peut se traduire par des étourdissements, des nausées et des maux de tête. Si vous ressentez un symptôme similaire, arrêtez de regarder le produit en 3D, retirez les lunettes 3D actives et reposez-vous.
Le fait de regarder des images en 3D pendant une période prolongée peut entraîrner une fatigue oculaire. Si vous ressentez unefatigue au niveau des yeux, arrêtez de regarder le produit en 3D, retirez vos lunettes 3D actives et reposez-vous.
Un adulte responsable doit contrôler régulièrement les enfants qui utilisent la fonction 3D. En cas de signe de fatigue oculaire, de maux de tête, d'étourdissement ou de nauseée, faites en sorté que l'enfant arrêté de regarder le produit en 3D et se repose.
N'utilisez pas les lunettes 3D actives à d'autres fins ( comme lunettes de vue, de soleil ou de protection, etc.).
N'utilisez pas la fonction 3D ou les lunettes 3D actives lorsque vous marchez ou vous déplacez. Si vous utilisez la fonction 3D ou des lunettes 3D actives alors que vous vous déplacez, vous pourriez vous blesser en heures des objets, en trébuchant et/ou en tombant.

Mode 3D: Sélectionnez le format d'entrée 3D.

Pour dessentir pleinement les effets de la 3D, commencez parmettre vos lunettes 3D actives, puis selectionnez le mode 3D dans la liste ci-dessous pour beneficier d'une experience en 3D exceptionnelle.
Quand you regardez des images 3D, activez vos lunettes 3D.

Mode 3D		Fonctionnement
∅	Arrêt	Désactive la fonction 3D.
2D+1D	3D → 2D	Passe d'une image 3D à une image 2D.
	Côte à côte	Affiche deux images à côté l'une de l'autre.
	Haut et bas	Affiche une image au-dessus d'une autre.
	Ligne par ligne	Affiche alternatively les images pour l'œil droit et.gauche en lignes.
	Bande verticale	Affiche alternatively les images pour l'œil droit et.gauche en colonnes.
	Damier	Affiche alternatively les images pour l'œil droit et.gauche en pixels.
	Cadre séquentiel	Affiche alternatively les images pour l'œil droit et.gauche dans des cadres.

Ceraints formats de fichier peuvent ne pas prender en charge la fonction « 2D → 3D »
Les fonctions Côte à côte et Haut et bas sont disponibles quand la résolution est de 720p, 1080i et 1080p en mode HDMI et USB, ou quand elle est définie sur PC et que le PC est branché via un cable HDMI / DVI.
Les fonctions Bande verticale, Ligne par ligne et Damier sont disponibles quand la résolution est définie sur PC et que le PC est branché via un cable HDMI / DVI.
La fonction Cadre séquentiel affiche la fréquence (60 Hz uniquement) quand la résolution est définie sur PC.

• Effet 3D: Réglez les effets 3D comme la perspective et la profondeur pour obtenir la visualisation 3D que vous préférez.

Auto.: Réglez automatiquement la perspective et la profondeur en fonction de la source d'entrée 3D.
Manuel: Reglez manuellement la perspective et la profondeur.

Modification G/D (Image G/D / Image D/G): Basculez entre les images gauche et droite.

3D 2D (Arrêt / Activé) : Affichez l'image pour l'oeil gauche uniquement.

Cette fonction est désactivée quand le Mode 3D est défini sur « 3D → 2D » ou quand il est désactivé.

• Affichage 3D auto (Arrêt / Avertissement / Activé) : Si l'option Affichage 3D auto est sur Activé, un signal HDMI au format Côte à côte représentant l'une des résolutions ci-dessous bascule automatiquement en mode 3D. Si l'option Affichage 3D auto est sur Avertissement, une fenêtre contextuelle de message apparait quand le produit recoit un signal 3D.

En cas de défaillance de la 3D en raison d'une erreur d'information de 3D, mettez l'option Affichage 3D auto sur Arrêt et Sélectionnéz manuellement un Mode 3D via le bouton 3D ou le menu correspondant.

En mode USB, cette fonction est disponible uniquement avec l'une des résolutions suivantes : 1280 x 720p, 1920 x 1080i et 1920 x 1080p.

• Optimisation 3D (ou 3D Optimize): Réglage général de l'effet 3D.

Résolutions prises en charge (16:9 uniquement)

Résolution	Fréquence (Hz)
1280 x 720p	25 / 50 Hz
1920 x 1080i	25 / 50 Hz
1920 x 1080p	25 / 50 Hz

Résolution prise en charge en mode PC HDMI

La résolution en mode PC HDMI est optimisée pour une entrée 1920 × 1080 .

Toute résolution d'entrée autre que 1920 × 1080 peut ne pas s'afficher correctement en mode plein écran ou en affichage 3D.

Comment regarder l'image 3D

Méthode 1

Il est possible que certains modes 3D ne soient pas disponibles selon le format de la source de l'image.
Pour regarder du contenu en 3D, mettez vos lunettes 3D actives et appuyez sur le bouton marche des lunettes.

1 Appuyez sur le bouton MENU de votre télécommande, utilisez le bouton ou pour selectionner Image, puis appuyez sur le bouton [].
2 Utilisez le bouton ou pour selectionner 3D, puis appuyez sur le bouton [ ]
3 Utilisez le bouton ou pour selectionner Mode 3D, puis appuyez sur le bouton [].
4 À l'aide des boutons ▲ ou ▼ de votre télécommande, sélectionnez le Mode 3D de l'image à regarder.

Formats pris en charge et caractéristiques de fonctionnement pour la 3D HDMI standard

Les formats 3D indiqués ci-dessous sont commandés par l'association HDMI et doivent être pris en charge.?

Format de signal source	Format 3D HDMI 1.4 standard
1920 x 1080p à 24 Hz x 2	1920 x 2205p à 24 Hz
1280 x 720p à 50 / 60 Hz x 2	1280 x 1470p à 50 / 60 Hz

Pour le format 3D HDMI standard à 24 Hz, le produit est optimisé comme suit.

Mode d'affichage RÉduc. vibrations: Quand l'option Auto Motion Plus (ou Motion Plus) est définie sur Fluide ou Personnelisé, vous pouvez regarder une image fluide sans saccades.

Avant d'utiliser la fonction 3D

La valeur du Mode 3Donne automatiquement à la valeur de configuration mémorisée quand vous changez de source d'entrée.
- Certains fonctions Image sont désactivées en mode 3D.
- PIP n'est pas pris en charge en mode 3D.
- Les lunettes 3D actives du produit précédent de Samsung (de type IR) ou d'autres fabricants ne sont pas prises en charge.
Lors de la mise sous tension initiale du produit, l'optimisation de l'affichage 3D peut prendre un certain temps.
- Les lunettes 3D actives peuvent ne pas fonctionner correctement si d'autres apparèils électroniques ou produits 3D sont sous tension à proximé des lunettes ou du produit. En cas de problème, maintenez les autres apparèils électroniques le plus loin possible des lunettes 3D actives.
- Certains fichiers ne sont pas pris en charge dans la fonction 2D vers 3D.
Assurez-vous de rester dans l'angle de visualisation et à la distance de visualisation optimale du produit quand vous regardez des images 3D. Dans le cas contraire, vous pourriez ne pas profiter pleinement des effets 3D.
La distance de visualisation ideale doit etre au moins trois fois supérieure à la hauteur de l'écran. Nous vous conseillons de vous asseoir en gardant vos yeux au niveau de l'écran.

Tous les Paramètres avances sont disponibles dans les modes Standard et Cinéma. Pour ce faire, Sélectionnez une option à l'aide des touches de direction haut et bas, puis appuyez sur + . Utilisez les touches de direction pour modifier la valeur ou le paramètre, puis appuyez sur [+] . Utilisez les touches de direction pour modifier la valeur ou le paramètre, puis appuyez sur + .

En mode PC, seules les options Gamma et Balance blancs peuvent etre modifiées.

4.6.1 Nuance de noir

Sélectionnez la nuance de noir pour régler la profondeur de l'écran.

• Arrêt / Nombre / Plus nombre / Le plus nombre

4.6.2 Contraste Dyn.

Réglez le contraste de l'écran.

• Arrêt / Bas / Moyen / Elevé

4.6.3 Réglage Luminosité

Augmentez la luminosité des images sombres.

4.6.4 Gamma

Réglez l'intensité des couleurs primaires.

4.6.5 Mire Expert

Utilisez l'option Mire Expert pour calibrer l'image. Si le menu OSD disparaît ou qu'un menu autre que le menu Image est ouvert, le produit enregistre le calibrage et l'écran Mire Expert disparaît.

• Arrêt

Permet de désactiver l'option Mire Expert.

Mire 1

Cet écran de test montre l'effet des réglages d'affichage au niveau des nuances de gris et de noir.

Mire 2

Cet écran de test montre l'effet des réglages d'affichage au niveau de la couleur.

• Àprouv avoir sélectionné Mire 1 ou Mire 2, vous pouvez régler les paramètres avancés pour obtenir l'effet souhaité.
  Quand la fonction Mire Expert est executee, le son n'est plus émis.
• Fonction activée uniquement sur des modèles Composant, HDMI.

4.6.6 RVB uniqueness

Permet d'afficher les couleurs Rouge, Vert et Bleu pour procéder à des réglages précis des nuances et de la saturation.

• Arrêt / Rouge / Vert / Bleu

4.6.7 Espace de couleur

Permet de régler la gamme et la variété de couleurs (espace de couleur) disponibles pour créé des images.

• Auto. / Natif / Personalisé

Pour modifier les options Couleur, Rouge, Vert, Bleu et Réinit., attribuez la valeur Personnalisé à l'Espace de couleur.

4.6.8 Balance blancs

Réglez la température de couleur pour obtenir une image plus naturelle.

• Aj. Rouge / Aj. Vert / Aj. Bleu: Ajustez l'obscurité de chaque couleur (rouge, vert, bleu).
• Régl. Rouge / Régl. vert / Régl. bleu : Ajustez la luminosité de chaque couleur (rouge, vert, bleu).
  Réinit. Permet de restaurer les paramètres par défaut de la Balance blancs.

4.6.9 Balance Blancs 10p (Arrêt / Activé)

Permet de contrôle la balance des blancs par intervalle de 10 points en réglient la luminosité du rouge, du vert et du bleu.

• Intervalle : Sélectionnéz l'intervalle pour procéder à l'ajustement.
• Rouge: Ajustez le niveau de rouge.
• Vert: Ajustez le niveau de vert.
  Bleu: Ajustez le niveau de bleu.
  Réinit. Permet de restaurer les paramètres par défaut de l'option Balance Blancs 10p.

• Disponible quand le Mode Image est Cinéma et quand l'entrée externe est définie sur tout type d'entrée.
  Il est possible que certains périhériques externes ne prennant pas cette fonction en charge.

4.6.10 Carnation

Accentuez la « Carnation » rose.

4.6.11 Nettété des contours (Arrêt / Activé)

Accentuez les contours des objets.

4.6.12 Lumin./Mouvement (Arrêt / Activé)

Réduisez votre consommation d'énergie en baissant la luminosité de l'écran quand des mouvements ont lieu à l'écran.

4.6.13 Motion Plus LED (Arrêt / Activé)

Supprimez le flou et les saccades visibles dans les scènes qui seront de nombreux mouvements rapides, et obtenez ainsi une image plus nette.

4.7 Options d'image

MENU Image Options d'image ENTER

Selectionnez une option à l'aide des touches de direction haut et bas, puis appuyez sur [C]. Utilisez les touches de direction pour modifier le paramètre, puis appuyez sur [C].

Lors de la connexion à un ordinateur, vous pouvez uniquement modifier l'option Nuance Coul..

4.7.1 Nuance coul.

• Arrêt / Froide / Standard / Chaude 1 / Chaude 2

Les valeurs Chaude 1 et Chaude 2 sont désactivées quand le Mode Image est Dynamique.
- Vous pouvez régler et stocker des paramètres pour chaque périphérique externe branché à une entrée du produit.

4.7.2 Color Temp.

Cette option vous permet de régler la température des couleurs (Rouge/Vert/Bleu). (Plage : 3000K-15000K)

Cette fonction n'est pas disponible lorsque Nuance Coul. est défini sur Arrêt.

4.7.3 Filtre Bruit num.

Si le signal de diffusion reçu par votre produit est faible, vous pouvez activer la fonction Filtre Bruit num. pour réduire les parasites et les images fantômes susceptibles d'apparaitre à l'écran.

• Arrêt / Bas / Moyen / Elevé / Auto.

Si le signal est faible, essayez toutes les options jusqu'à ce que le produit affiche la meilleure image qui soit.

4.7.4 Filtre Bruit MPEG

Permet de réduire le bruit MPEG pour offrir une qualité d'image supérieure.

• Arrêt / Bas / Moyen / Elevé / Auto.

4.7.5 Niv. noir HDMI

You permit d'ajuster la profondeur de l'écran en scélectionnant un niveau de noir.

Normal/Bas

Uniquement disponible en mode HDMI.

4.7.6 Mode Film

Permet de configurer le produit pour qu'il détecte etTRAITE automatiquement des signaux de film provenant de toutes les sources et qu'il règle l'image en vue d'atteindre une qualité optimale.

• Arrêt / Auto.1 / Auto.2

Disponible en mode AV, COMPOSANT (480i / 1080i) et HDMI (480i / 1080i).

4.7.7 Auto Motion Plus (ou Motion Plus)

Supprimez le flou et les saccades visibles dans les scènes qui seront de nombreux mouvements rapides, et obtenez ainsi une image plus nette.

• Les noms du menu peuvent varier selon le pays.
• Cette fonction est prise en charge sur les modèles ME55A, UE46A et UE55A uniquement.

Cette fonction peut etre utilise pour regarder des scènes à mouvements très rapides.

• Arrêt : permet de désactiver la fonction Auto Motion Plus (ou Motion Plus).
• Precis : permet d'attribuer le mode Precis à la fonction Auto Motion Plus (ou Motion Plus) (pour une vision nette des images à mouvements).
  Standard : permet d'attribuer le mode Standard à la fonction Auto Motion Plus (ou Motion Plus).
• Fluide : permet d'attribuer le mode Fluide à la fonction Auto Motion Plus (ou Motion Plus) (pour une vision plus naturelle des images à mouvements).
  Personnalise : permet de réduire la rémanence d'image et les saccades à votre guise.
  Démo : Permet de regarder une démonstration d'Auto Motion Plus (ou Motion Plus) (l'image sera affichée sur la moitié gauche de l'écran quand Auto Motion Plus (ou Motion Plus) est Activé).

Réduction de flou : permet de réduire la rémanence d'image à votre guise.

Cette fonction n'est prise en charge que si Auto Motion Plus (ou Motion Plus) est sur Personnelisé.

Réduc. vibrations : permet de réduire les saccades à votre guise.

Cette fonction n'est prise en charge que si Auto Motion Plus (ou Motion Plus) est sur Personnelisé.

Réinit. Restaurez les paramètres par défaut de Motion Plus.

Avec cette option, il est possible que la couleur a l'écran varie accidentellement.
Option désactivée quand PIP est Activé.

4.8 Réinit. param. img

MENU Image Réinit. param. Img ENTER

Permet de rétablit les paramètres par défaut du mode d'image actuel.

5.1 Mode Son

MENU Son Mode Son ENTER

Selectionnez une option à l'aide des touches de direction haut et bas, puis appuyez sur [4].

Standard:Permet de selectionner le mode son normal.
Musique : Permet de mettre en avant la musique par rapport à la voix.
Cinéma : Offre le meilleur son possible pour les films.
Voix claire : Permet de mettre en avant la voix par rapport au son.
- Amplifier : Permet d'augmenter l'intensité dessons à fréquence élevé pour optimiser l'écoute des malentendants.

Si I'option Selection Haut-parleur est definie sur le haut-parleur Externe, le Mode Son est désactivé.

5.2 Effet sonore

MENU Son Effet sonore ENTER

Si l'option Sélection Haut-parleur est définie sur le haut-parleur Externe, le Effet sonore est désactivé.
- Disponible uniquement lorsque le Mode Son est défini sur Standard.

SRS TruSurround HD (Arrêt / Activé)

Grçé à la technologie HRTF (Head Related Transfer Function), cette option restitue un son surround virtuel 5.1 canaux via deux haut-parleurs.

SRS TruDialog (Arrêt / Activé)

Cette option vous permet d'augmenter l'intensité d'une voix par rapport à la musique de fond ou aux effets sonores, de manière à ce que les paroles puisent être clairment audibles.

SRS CS Headphone (Arrêt / Activé)

Avec un casque, vous pouvez écouter un son surround virtuel 5.1 canaux.

Egaliseur

L'Egaliseur présente plusieurs curseurs. Utilisez les touches de direction haut et bas pour selectionner un curseur. Grace aux touches de direction gauche et croite, vous pouvez alors modifier la valeur du curseur. Pour Réinit. l'Egaliseur, selectionner Réinit. et appuyez sur [□], puis selectionnez Oui et appuyez sur [□]. Pour quitter l'Egaliseur, selectionnéz Fermer, puis appuyez sur [□].

L'Egaliseur est disponible en mode son standard uniquement.

Balance G/D: Permet de régler l'équilibre entre les haut-parleurs gauche et droit.
100Hz / 300Hz / 1kHz / 3kHz / 10kHz (réglage de la bande passante): Permet d'ajuster le niveau de fréquences de bande passante spécifique.
Réinit. Permet de rétablier les paramètres par défaut de l'égaliseur.

5.3 Audio 3D (modèle UE46A et UE55A uniquement)

MENU III Son Audio 3D ENTER

5.3.1 Audio 3D (Arrêt / Bas / Moyen / Elevé)

La technologie audio 3D offre un son permettant une immersion totale qui correspond à l'effet téléscopique de la video 3D, grâce à un contrôle de la profondeur audio en perspective.

• Disponible uniquement lors de la visualisation d'images 3D.

5.4 Paramètres haut-parleur

MENU III Son Paramètres haut-parleur ENTER

• Sélection Haut-parleur (Externe / Interne)

En écouteant la bande sonore d'une émission ou d'un film via un récepteur externe, peut-être entendrez-vous un écho sonore provoqué par la différence de vitesse de décodage entre les haut-parleurs du produit et les haut-parleurs fixés à votre récepteur audio. Si tel est le cas, attribuez la valeur Externe à votre produit.

Si vous attribuiez la valeur Interne à Sélection Haut-parleur, les haut-parleurs du produit et les haut-parleurs externes sont tous actifs. Vous entendrez le son via les haut-parleurs externes uniquement. Si des haut-parleurs externes sont branchés quand l'option Sélection Haut-parleur est sur Interne, le son ne sortira que des haut-parleurs externes.
En cas d'absence de signal video, le son des haut-parleurs du produit et des haut-parleurs externes sera coupé.

Volume auto (Arrêt / Normal / Nuit)

La valeur Normal égalise le volume sur chaque canal pour que, lorsque vous changez de canaux, le volume reste le même.

La valeur Nuit égalise et baisse le volume de tous les canaux pour que chacun soit moins bruyant.
Cette valeur Nuit est utile de nuit, quand vous pouze maintainir un volume faible.

Pour utiliser le contrôle de volume d'un périphérique source connecté, attribuez la valeur Arrêt à l'option Volume auto. Il est possible qu'une modification apportée au contrôle de volume du périphérique source connecté ne soit pas appliquée si l'option Volume auto est définie sur Normal ou Nuit.

5.5 Réinit. son

MENU III Son Réinit. son ENTER

Restaurez tous les paramètres d'usine par défaut du son. Réinitialisez Réinit. son, appuyez sur ENTER[ ], Sélectionnéz Oui dans la fenêtre contextuelle, puis appuyez de nouveau sur ENTER[ ].

6.1 MagicInfo Lite

MENU III → Média → MagicInfo Lite → ENTER[ ]

Appuyez sur le bouton MagicInfo Lite de la télécommande.

6.1.1 Guide MagicInfo Lite Player

MagicInfo Lite Player you permit de dire du contenu (images, videos et documents) au moment de votre可以选择.

Vouss pouvez dire du contenu enregistré en mémoire interne ou sur un périphérique USB. Vous pouvez aussi dire du contenu via MagicInfo Lite Server après avoir établi une connexion à un réseau.

Pour plus d'informations sur l'utilisation de MagicInfo Lite Server, consultez le manuel d'utilisation de MagicInfo Lite Server.

6.2 Vidéos

MENU III Media Videos ENTER[ ]

Connexion d'un périphérique USB

1 Mettez votre produit sous tension.
2 Branchez un périphérique USB contenant des photos, de la musique et/ou des films au port USB situé à l'arrière ou sur le côte du produit.
3 Quand un périhérique USB est connecté au produit, l'écran Connected Device apparaît. Sélectionnez un périhérique connecté, puis appuyez sur [ ]

6.2.1 Lecture d'une video

1 Appuyez sur le bouton / / / pour selectionner la video voulue dans la liste de fichiers.
2 Appuyez sur le bouton [ou [Lecture).

Le nom du fichier apparait en haut, ainsi que la durée de lecture.
Si les informations de durée de la video sont inconnues, la durée de lecture et la barre de progression ne s'affichent pas.
Pendant la lecture de la video, vous pouvez naviguer à l'aide des boutons « et »
- Pendant la lecture, vous pouvez utiliser les boutons [ (Rembobiner), (Avance rapide), Pause, Arrêt et Lecture situés en bas de votre télécommande.
- Appuyez sur le bouton RETURN pour quitter la réserve.
- Vous pouze appuyer à tout moment sur le bouton MENU lors de la lecture de contenu à partir d'un périphérique USB afin d'interrompre la lecture et de revenir au mode d'entrée précédent.

Formats de sous-titres de video pris en charge (pour les sous-titres linguistiques, etc.)

Nom	Extension de fichier	Format
Texte basé sur le temps MPEG-4	. txt	XML
SAMI	smi	HTML
SubRip	.srt	Basé sur les chaînes
Subscriber	.sub	Basé sur les chaînes
Micro DVD	.sub ou .txt	Basé sur les chaînes

Formats video pris en charge

Extension de:fichier	Conteneur	Codec video	Résolution	Fréquence d'images (t/s)	Vitesse de transmission (Mbits/s)	Codec audio
*.avi*.mkv	AVIMKV	DivX 3.11 / 4.x / 5.1 / 6.0	1920x1080	6 ~ 30	8	MP3 / AC3 / LPCM / ADPCM / DTS Core
		H.264 BP / MP / HP	1920x1080	6 ~ 30	25
		MPEG4 SP / ASP	1920x1080	6 ~ 30	8
		Motion JPEG	1920x1080	6 ~ 30	8
*.asf	ASF	DivX 3.11 / 4.x / 5.1 / 6.0	1920x1080	6 ~ 30	8	MP3 / AC3 / LPCM / ADPCM / WMA
		H.264 BP / MP / HP	1920x1080	6 ~ 30	25
		MPEG4 SP / ASP	1920x1080	6 ~ 30	8
		Motion JPEG	1920x1080	6 ~ 30	8
*.wmv	ASF	Window Media Video v9	1920x1080	6 ~ 30	25	WMA
*.mp4	MP4	H.264 BP / MP / HP	1920x1080	6 ~ 30	25	MP3 / ADPCM / AAC
		MPEG4 SP / ASP	1920x1080	6 ~ 30	8
*.3gp	3GPP	H.264 BP / MP / HP	1920x1080	6 ~ 30	25	ADPCM / AAC / HE-AAC
		HEMPEG4SP / ASP	1920x1080	6 ~ 30	8
*.vro	VRO VOB	MPEG1	352x288	24 / 25 / 30	30	AC3 / MPEG / LPCM
		MPEG2	1920x1080	24 / 25 / 30	30
*.mpg*.mpeg	PS	MPEG1	352x288	24 / 25 / 30	30	AC3 / MPEG / LPCM / AAC
		MPEG2	1920x1080	24 / 25 / 30	30
		H.264	1920x1080	6 ~ 30	25
*.ts*.tp*.trp	TS	MPEG2	1920x1080	24 / 25 / 30	30	AC3 / AAC / MP3 / DD+ / HE-AAC
		H.264	1920x1080	6 ~ 30	25
		VC1	1920x1080	6 ~ 30	25

Le contenu video ne sera pas lu (ou pas correctement) en cas d'erreur au niveau du contenu ou du conteneur.
L'audio ou la video peut ne pas fonctionner si le contenu dispose d'une vitesse de transmission/ fréquence d'images supérieure à la fréquence trame/seconde (t/s) répertoriée dans le tableau ci-dessus.
Si la table d'index contient une erreur, la fonction Seek (Jump) n'est pas prise en charge.
- Des interruptions du son du fichier peuvent se produit lors de la lecture d'une video via une connexion réseau.
Le contenu video peut ne pas etre lu si un meme fichier renferme trop de contenu.
Quand you lisez une video via une connexion reseau, il est possible qu'elle ne soit pas lure de maniere fluide.
Le menu peut être plus longtemps à apparaître si la vitesse de transmission de la vente dépasse les 10 Mbits/s.
- Certains apparéils photos numériques et périhériques USB peuvent ne pas être compatibles avec le lecteur.

Décodeur video	Décodeur audio
Prend en charge jusqu'à H.264, niveau 4.1.H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 et AVCHD : non pris en charge.Pour MPEG4 SP, ASPEn dessous de 1280 x 720 :60 trames maxAu dessus de 1280 x 720 :30 trames maxGMC 2 ou version ultérieure : non pris en charge.	WMA 7, 8, 9 et inférieur, STD : pris en chargeWMA 9 PRO ne prend pas en charge plus d'un canal ou l'audio sans perte.Le taux d'échantillonnage WMA 22050 Hzmono n'est pas pris en charge.RealAudio 10 sans perte n'est pas pris en charge.

Utilisation de la fonction de lecture continue (reprise de la lecture)

Si you quittez un film pendant sa lecture, vous pouvez reprendre ce film a l'endetroit où vous l'avez arrêté.

La fonction Reprendre ne prend pas en charge les utilisateurs multiples. (Elle的记忆 unquenent le point d'arrêt de lecture du dernier utiliseateur.)

1 Sélectionnez le fjichier video interrompu que vous pouze reprendre en appuyant sur le bouton « ou »
2 Appuyez sur le bouton [▶] (Lecture) ou [▶].
3 Appuyez sur l'icone de reprise de la télécommande pour reprendre la lecture. La lecture de la video commencera à l'endetroit où vous l'aviez arrêtée.

La fonction Reprendre n'est disponible que lorsque vous reprenez une video que vous aviez arrêtée.

Utilisation de la fonction Rech. scène

La fonction Rech. scène divise une video en cinq chapitres pendant la lecture. Vous pouvez alors relancer la lecture à partir du chapitre sélectionné.

Si les informations d'index sont endommagées ou non prises en charge, vous ne pourrez pas utiliser la fonction Rech. scène.

1 Sélectionnez le fjichier video à dire depuis la section de la liste de fjichiers.
2 Appuyez sur le bouton [▶] (Lecture) ou [▶].
3 Appuyez sur le bouton TOOLS, puis sur le bouton ou pour selectionner Rech. scene. Un écran contextuel apparait.
4 Appuyez sur le bouton ou pour selectionner un chapitre a regarder. La lecture debutera au chapitre selectionné.

6.3 Photos

MENU III → Média → Photos → ENTER[4]

Connexion d'un périphérique USB

1 Mettez votre produit sous tension.
2 Branchez un périphérique USB contenant des photos, de la musique et/ou des films au port USB situé à l'arrête ou sur le côte du produit.
3 Quand un périhérique USB est connecté au produit, l'écran Connected Device apparaît. Sélectionnez un périhérique connecté, puis appuyez sur [ ]

6.3.1 Visualisation d'une photo (ou d'un Diaporama)

1 Appuyez sur le bouton / / pour selectionner le fichier youlu dans la liste de fichiers.
2 Appuyez sur le bouton [1].

Pour afficher manuellement les fichiers l'un après l'autre, appuyez sur les touches de direction gauche et droite.
Pour lancer le diaporama, appuyez sur le bouton [▶] (Lecture) quand le fichier sélectionné s'affiche.
- Pendant le diaporama, tous les fichiers de la liste de fichiers apparaitront dans l'ordre, en commençant par le fichier sélectionné.

Si vous appuyez sur le bouton [▶] (Lecture) au niveau de la liste de fichiers, le diaporama débutera immédiatement.
- Pendant un Diaporama, appuyez sur le bouton TOOLS pour acceder à d'autres options telles que Vit. diaporama, Fond musical, Zoom et Pivoter.
- Vous pouvez ajouter une musique de fond à un diaporama si des fischiers de musique sont présents sur votre périphérique USB ou sur votre ordinateur, en attribuant la valeur Activé aux Fond musical dans le menu Outils, puis en sélectionnant les fischiers de musique à生存.
L'option Fond musical ne peut pas etre modifieant tant que le tellechargement de la musique de fond n'est pas terminé.
- Pendant le diaporama, vous pouvez utiliser les boutons Pause, Arrêt et Lecture situés en bas de votre télécommande.
- Quand vous appuyez sur le bouton Arrêt ou Retour, le diaporama s'arrête et l'écran principal des photos réapparait.
- Vous pouze appuyer à tout moment sur le bouton MENU lors de la lecture de contenu à partir d'un périphérique USB afin d'interrompre la lecture et de revenir au mode d'entrée précédent.

6.4 Musique

MENU Média Musique ENTER[ ]

Connexion d'un périphérique USB

1 Mettez votre produit sous tension.
2 Branchez un périphérique USB contenant des photos, de la musique et/ou des films au port USB situé à l'arrête ou sur le côte du produit.
3 Quand un périhérique USB est connecté au produit, l'écran Connected Device apparaît. Sélectionnez un périhérique connecté, puis appuyez sur [ ]

6.4.1 Lecture de musique

1 Appuyez sur le bouton / / / pour selectionner le fichier de musique youlu dans la liste des fichiers.
2 Appuyez sur le bouton [O] ou [O] (Lecture).

• Pendant la lecture de la musique, vous pouvez naviguer à l'aide des boutons [ ] (Rembobiner) et [ ] (Avance rapide).

• Si le son est anormal quand vous lisez des fichiers MP3, reglez l'Egaliseur dans le menu Son. (Un fichier MP3 à surmodulation peut entrainer un problème de son.)
• Vous pouze appuyer à tout moment sur le bouton MENU lors de la lecture de contenu à partir d'un périhérique USB afin d'interrompre la lecture et de revenir au mode d'entrée précédent.

Création de ma liste de lecture

1 Sur l'écran Musique, appuyez sur le bouton / / / pour sélectionner Mode édit., puis appuyez sur le bouton [□].
Une case apparait a gauche des fichiers.
2 Appuyez sur le bouton / / / pour selectionner les pistes a ajouter, puis sur le bouton [4].
Une coche apparait dans la case.
3 Répétez l' étape 2 pour Sélectionner d'autres pistes.
Pour selectionner tous les fichiers de la page affichee, selectionnez Selectionner tout en haut de la page, puis appuyez sur [].
4 Appuyez sur le bouton / / / pour selectionner Aj. aiste lecture.
- Notez bien qu'en sélectionnant Effacer liste lect., Ma liste lect. redeviendra la liste de lecture par défaut et toutes les pistes ajoutées seront supprimées.
5 Appuyez sur le bouton []. Le message « Éléments sélectionnés ajustés àiste lecture. » s'affiche.
6 Laiste de lecture creee ou mise a jour se trouvera sur la page principale de Musique.

Lecture de ma liste de lecture

Selectionnez le dossier Ma liste lect. pour que la lecture se lance automatiquement. Appuyez sur le bouton ou pour dire un autre fichier de musique de la liste de lecture.

Pour supprimer un fisier de Ma liste lect., sélectionnez l'icone de poubelle de recyclage en regard du fisier à supprimer en recourant aux boutons de direction, puis appuyez sur [O]. Le fisier sera supprimé de Ma liste lect..

Lecture de fichiers de musique sélectionnés

1 Sur l'écran Musique, appuyez sur le bouton / / pour selectionner Mode edit. sur l'extreme croite de l'écran, puis appuyez sur le bouton [].
2 Appuyez sur le bouton / / pour selectionner le fichier de musique youlu dans la liste des fichiers, puis sur le bouton [].

La marque apparait a gauche des fichiers selectionnés.

3 Répétez l' étape 2 pour sélectionner d'autres pistes.

Pour selectionner tous les fichiers de la page affichee, selectionnez Selectionner tout en haut de la page.
Pour annuler une selection, appuyez de nouveau sur le bouton [ ]

4 Appuyez sur le bouton / / / pour selectionner Lecture en bas de l'écran, puis appuyez sur []. Les fichiers de musique selectionnés sont alors lus.

6.5 Vidéos / Photos / Musique - Autres fonctions

6.5.1 Tri de la liste des fichiers

Pour trier les fichiers présents dans les listedes de fichiers, Sélectionnez l'icône (Tri) dans le coin supérieur droit de l'écran grâce au bouton / / / . Ensuite, appuyez sur le bouton [4]. Les coches ci-dessous indiquent les média auxquels les critères de tri s'appliquent.

Critères de tri	Fonctionnement	Vidéos	Photos	Musique
Aperçu dossier	Permet d'afficher tout le dossier. Vous pouvez afficher le nom et la miniature des fischiers en scélectionnant le dossier.	✓	✓	✓
Titre	Permet de trier et d'afficher le titre des fischiers par ordre alphabetique / spécial / de symbole / de nombre.	✓	✓	✓
Date + récente	Permet de trier et d'afficher les fischiers de la date la plus récente à la moins récente.	✓	✓
Date + ancienne	Permet de trier et d'afficher les fischiers de la date la moins récente à la plus récente.	✓	✓
Mensuel	Permet de trier et d'afficher les fischiers de photo par mois.		✓
Artiste	Permet de trier les fischiers de musique par ordre alphabetique d'artiste.			✓
Album	Permet de trier les fischiers de musique par ordre alphabetique d'album.			✓
Genre	Permet de trier les fischiers de musique par genre.			✓

6.5.2 Menu des options de lecture des Vidéos, des Photos et de la Musique

Quand vous lisiez des fichiers video ou photo, vous pouvez appuyer sur le bouton TOOLS pour afficher un menu d'options.

Vous trouverez ci-dessous une série de tableaux répertiorant les options disponibles et les médiauxquels s'applique chaque option.

Nom d'options	Actions	VidEOS	Photos	Musique
Liste	Revenez à la liste de fichiers.	✓	✓	✓
Lecture / Pause	Démarrez ou arrêtez la lecture. Vous pouvez aussi utiliser le bouton ➔ (Lecture) ou ⊥ (Pause) de la télécommande	✓		✓
Précédent / Suivant	Passez au filier de photo précédent / suivant.		✓
Aléatoire	Lisez des fichiers de musique en suivant l'ordre donné ou de manière aléatoire.			✓
Repreneurre	Redémarrez un film à l'endroit où vous l'aviez arrêté.	✓
Rech. scène	Utilisiez l'options Rech. scène pendant la lecture pour regarder ou lancer un film en début à la scène de votrechoix.	✓
Recherche titre	Passez directement à un autre titre.	✓
Recher. temps	Naviguez dans le film en utilisant les boutons ⇌ et ➔ qui permettent un déplacement par intervalle d'une minute.	✓
Sous-titres	Affichez des sous-titres. Vous pouze sélectionner une langue spécifique si le filier de sous-titres contient plusieurs langues.	✓
Mode Répétition	Lisez des fichiers video ou audio de manière répétée.	✓		✓
Format de l'image	Ajustez le format de l'image selon vos préférences.	✓
Mode Image	Modifiez le Mode Image.	✓	✓
Mode Son	Modifiez le Mode Son.	✓	✓	✓
Nom d'options	Actions	Vidéos	Photos	Musique
Langue audio	Profitez de la vente dans l'une des langues prises en charge. Cette fonction est activée uniquement si vous lisez des fichiers de type flux qui prenning en charge plusieurs formats audio.	✔
Param. de sous-titre	Affichez les Param. de sous-titre. Vous pouvez configurer une option de sous-titres.	✔
Lancer le diaporama / Arrêtier le diaporama	Lancez ou arrêtez un diaporama. Vous pouze aussi utiliser le bouton ➔ ou ⇌ de la télécommande.		✔
Vit. diaporama	Sélectionnez la vitesse du diaporama pendant sa lecture. Vous pouze aussi utiliser le bouton ⇌ ou ⇌ de la télécommande.		✔
Effet du diaporama	Configurez différents effets de diaporama.		✔
Musique de fond activ. / Arrêt	Démarrez ou arrêtez la musique de fond.		✔
Paramètres de musique de fond	Configurez et sélectionnez une musique de fond quand vous regardez une photo ou un diaporama.		✔
Zoom	Effectuez un zoom sur les images en mode plein écran.		✔
Pivoter	Faites pivoter des images.		✔

• Appuyer sur le bouton INFO alors qu'un nom de périphérique est sélectionné permettra d'afficher les informations relatives à ce périphérique.
  Appuyer sur le bouton INFO alors qu'un fichier est selectionné permettra d'afficher les informations relatives à ce fichier.

6.6 Source

MENU III → Média → Source → ENTER[ ]

Source you permit de selectionner un éventail de sources et de modifier leur nom.

6.6.1 Source

Voues pouvez afficher l'écran d'un périhérique source connecté au produit. Sélectionnez une source dans Liège Source pour afficher l'écran correspondant.

La source d'entrée peut aussi être modifiée via le bouton SOURCE de la télécommande.

Il se peut que l'écran ne s'affiche pas correctement en cas de sélection d'une source incorrecte comme périphérique source pour la conversion.

6.6.2 Modif. Nom

MENU III → Média → Source → TOOLS → Modif. Nom → ENTER[ ]

Vou pouve renomer un périphérique source connecté.

Il arrive que l'écran ne s'affiche pas correctement, à moins que le nom d'un périphérique source soit spécifique dans Modif. Nom. En outre, il est préféable de renomer le périphérique source dans Modif. Nom pour obtenir une qualité d'image optimale.

Cette liste peut containir les périhériques source suivants. Les périhériques source repertoriés dans la liste varient en fonction de la source sélectionnée.

Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA

Les paramètres disponibles dans le menu Image dépendent de la source actuelle et des réglages définis dans Modif. Nom.

Lorsque vous branchez un ordinateur au port HDMI IN via un cable HDMI, vous devez définir le mode PC sous Modif. Nom.
Lorsque vous branchez un ordinateur au port HDMI IN via un cable HDMI-DVI, vous devez définir le mode DVI PC sous Modif. Nom.
Lorsque you branchz un periphérique AV au port HDMI IN via un cable HDMI-DVI, you nevez définir le mode Periph. DVI sous Modif. Nom.

6.6.3 Informations

MENU III → Média → Source → TOOLS → Information → ENTER[ ]

Consultez les informations détaillées relatives au périhérique externe sélectionné.

6.6.4 Rafraîchir

MENU III Média Source TOOLS Rafraîchir ENTER[

Dans la Source, si les péripériques externes ne sont pas affichés, appuyez sur le bouton TOOLS pour selectionner Rafraîchir. Recherche les péripériques connectés.

6.7 AllShare

MENU III Média AllShare ENTER[

AllShare connecte votre produit et des apparciels / téléphones portables Samsung compatibles via un réseau. Vous pouvez dire du contenu multimédia dont des vidés, des photos et de la musique enregistré sur vos téléphones portables ou sur les autres apparciels ( comme votre ordinateur) en les contrôle sur le produit via le réseau.

Pour plus d'informations, rendez-vous sur le site « www.samsung.com » ou contactez le centre d'applé de Samsung. Les appareils portables peuvent requérir une installation logicielle supplémentaire. Pour obtenir plus de détails, consultez le manuel d'utilisation de chaque apparéil.
- Si votre produit Samsung se connecte à un serveur DLNA non Samsung, un problème de compatibilité peut survenir pendant la lecture deVIDEOS.
- En connectant votre produit Samsung à un réseau via AllShare™, vous pouvez utiliser les fonctions d'origine suivantes de Samsung :

Lecture de différents formats video (DivX, MP4, 3GPP, AVI, ASF, MKV, etc.)
Fonction de miniature video
Fonction de signet (pour reprendre la lecture d'une video)
Chapitrage automatique (navigation par-scène)
Gestion du contentu numérique
- Compatibleé avec différents formats de sous-titres (SRT, SMI, SUB, TXT, TTXT)
Recherche par noms de fichier
Et bien plus encore

Pour utiliser pleinement les fonctions DLNA d'origine de Samsung, il est conseilé d'utiliser le logiciel AllShare™ fourni avec votre produit.

Pour de plus amples informations sur le menu Paramètres AllShare, reportez-vous à la section page143.

7.1 Paramètres réseau

7.1.1 Connexion à un réseau cable

Trois méthodes vous permettent de relier votre produit à votre réseau local à l'aide d'un cable :

• Vous pouvez relier votre produit au réseau local en branchant un cable LAN entre le port LAN à l'arrête de votre produit et un modem externe. Reportez-vous au schéma ci-dessous.

• Vous pouvez relier votre produit au réseau local en effectuant un branchement entre le port LAN à l'arrière de votre produit et un commutateur réseau qui est connecté à un modem externe. Utilisez le cable LAN pour le branchement. Reportez-vous au schéma ci-dessous.

• En fonction de la configuration de votre réseau, vous pourrez peut-être relier votre produit à votre réseau local en branchant directement un cable LAN entre le port LAN à l'arrête de votre produit et une prise murale réseau. Reportez-vous au schéma ci-dessous. Notez bien que la prise murale est reliée au modem ou au routeur ailleurs dans votre maison.

• Si vous disposez d'un réseau dynamique, vous devriez utiliser un modem ADSL ou un routeur qui prend en charge le protocole DHCP (Dynamic Host Configuration Protocol). Les modems et routeurs qui prennten en charge DHCP fournissant automatiquement les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS nécessaires à votre produit pour acceder à

Internet ; vous n'avez donc pas à les entrer manuellement. La plupart des réseaux domestiques sont des réseaux dynamiques.

Certains réseaux requiennent une adresse IP statique. Si c'est le cas de votre réseau, vous devez entrer manuellement les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS sur l'écran de configuration de cable de votre produit quand vous configurez la connexion réseau. Pour obtenir les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS, contactez votre fournisseur de services Internet. Si vous avez un ordinateur Windows, vous pouvez aussi Brokerir ces valeurs grâce à leur ordinateur.

Vouss pouvez utiliser des modems ADSL qui prennten en charge DHCP si vous reseau requiert une adresse IP statique. Les modems ADSL prénant en charge DHCP vous permettent aussi d'utiliser des adresses IP statiques.

7.1.2 Paramètres du réseau cable

MENU Réseau Paramètres réseau ENTER

Configure la connexion réseau pour utiliser différents services Web comme AllShare™, et pour procéder à des mises à niveau logicielles.

Automatique Config. du réseau

Utilisez les Paramètres réseau automatiques quand vous connectez votre produit à un réseau qui prend en charge DHCP. Pour configurer la connexion réseau cablee de votre produit automatiquement, procédez comme suit.

Comment configurer automatiquement

1 Rendez-vous sur l'écran Paramètres réseau.
2 Sélectionnez Câble, appuyez sur [ ], puis à nouveau sur [ ]
3 L'écran de test du réseau apparait et vérifie la connexion réseau. Une fois la connexion vérifiée, le message « Internet is connected successfully. » apparait.

Si le processus de connexion échoue, vérifie la connexion du port LAN.
- Si le processus automatique ne parvient pas à tracer les valeurs de connexion réseau ou si vous poulez étabir la connexion manuellement, rendez-vous dans la section suivante, Manuel Config. du réseau.

Manuel Configuration réseau

Utilisez les Config. du réseau manuels lors de la connexion de votre produit à un réseau qui requiert une adresse IP statique.

Obtention des valeurs de connexion réseau

Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, précédez comme suit.

1 Cliquez avec le bouton croit de la souris sur I'icone de reseau dans le coin inférieur droit de I'ecran.
2 Dans le menu contextuel qui apparait, cliquez sur Statut.
3 Dans la boîte de dialogue qui apparait, cliquez sur l'onglet Support.
4 Au niveau de l'onglet Support, cliquez sur le bouton Dtails. Les valeurs de connexion reseau s'affichent alors.

Comment configurer manuellement

Pour configurer la connexion réseau cablee de votre produit manuellement, procedez comme suit :

1 Rendez-vous sur l'écran Paramètres réseau.
2 Sélectionnez Câble, appuyez sur [□], puis à nouveau sur [□]. L'écran de test du réseau apparait et le processus de vérification commence.
3 Appuyez sur []. Le processus de verification s'arrête. Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP apparait.
4 Sélectionnez le champ situé en haut, appuyez sur [3], puis réglez le Mode IP sur Manuel.
5 Appuyez sur le bouton de votre télécommande pour acceder à la zone de saisie Adresse IP, puis appuyez sur [].
6 Entre la première partie de l'Adresse IP dans la première zone de saisie en utilisant les touches numériques de votre télécommande. Appuyez sur le bouton de direction droit pour passer au champ suivant.
7 Entre la partie suivante de l'Adresse IP. Appuyez sur le bouton de direction droit pour passer au champ suivant.
8 Répétez ce processus de saisie pour chaque zone de l'Adresse IP.

Si vous vous trompez en saississant un nombre, entrez-le de nouveau pour le corriger. Vous pouvez aussi appuyer sur le bouton de direction haut ou bas pour modifier un chiffre à la fois.

9 Une fois la saisie de I'Adresse IP terminée, appuyez sur [ ]
10 Appuyez sur la touche de direction vers le bas pour passer aux champs de Masque ss-réseau, puis appuyez sur [].

11 Repetez le même processus de saisie pour le Masque ss-réseau, la Passerelle et le Serveur DNS.
12 Une fois la saisie terminée, Sélectionnez OK en bas de la page, puis appuyez sur []. L'écran de test du réseau apparait et le processus de vérification commence. Une fois la connexion vérifiée, le message « Internet is connected successfully. » apparait.

7.1.3 Connexion à un réseau sans fil

Pour connecter votre produit à votre réseau sans fil, vous avez besoin d'un modem ou d'un routeur sans fil et d'un adaptateur LAN sans fil Samsung (WIS09ABGN, WIS09ABGN2 ou WIS10ABGN - vendu séparément), que vous branchez au port USB arrêté ou létal de votre produit. Reportez-vous au schéma ci-dessous.

L'adaptateur LAN sans fil Samsung est vendu séparément et proposé par des revendeurs sélectionnés, par des sites de commerce électronique et sur Samsungparts.com. Cet adaptateur prend en charge les protocôles de communication IEEE 802.11a/b/g et n. Samsung conseille d'utiliser le protocole IEEE 802.11n. Quand vous lisiez une video via une connexion réseau, il est possible qu'elle ne soit pas lue de manière fluide.

• Vous doivent vous servir de l'adaptateur LAN sans fil Samsung (WIS09ABGN, WIS09ABGN2 ou WIS10ABGN) pour utiliser un réseau sans fil.
  L'adaptateur LAN sans fil Samsung et le cable d'extension USB sont vendus séparément et proposés par des revendeurs SéLECTIONNÉS, par des sites de commerce électronique et sur Samsungparts.com.
  Pour utiliser un réseau sans fil, votre produit doit être connecté à un commutateur réseau sans fil (soit un routeur, soit un modem). Si le commutateur réseau sans fil prend en charge DHCP, votre produit peut utiliser une adresse IP statique ou DHCP pour se connecter au réseau sans fil.
• Sélectionnez, pour le commutateur réseau sans fil, un canal qui n'est pas actuellément utilisé. Si le canal défini pour le commutateur réseau sans fil est en cours d'utilisation par un autre péripérisque à proximité, des interférences et un échéac de communication pourrait survenir.
• Voitréproduit ne prend en charge que les protocoales de sécurité réseau sans fil suivants :

Mode d'authentication : WEP, WPAPSK, WPA2PSK
Type de chiffrement : WEP, TKIP, AES.

Si vous sélectionnez le mode 802.11n à haut débit (en environnement vierge) et si le type de chiffrement est WEP, TKIP ou TKIP AES (mixte WPS 2) sur votre réseau sans fil ou routeur Internet sans fil, le produit Samsung ne prendra en charge aucune connexion en conformité aux nouvelles specifications de certification Wi-Fi.

Si vous routeur sans fil prend en charge la configuration protégée par Wi-Fi WPS (Wi-Fi Protected Setup), vous pouvez vous connecter au réseau à l'aide du PBC (Push Button Configuration) ou du numero d'identification personnel PIN (Personal Identification Number). Quel que soit le mode choisi, WPS configurera automatiquement le SSID et la clé WPA.
- Si votre routeur, modem ou apparéil n'est pas certifié, il est possible qu'il ne se connecte pas au produit via l'adaptateur LAN sans fil Samsung.
Assurez-vous que le produit est activé avant de connecter l'adaptateur LAN sans fil Samsung.
- Méthodes de connexion : Vous pouvez configurer la connexion réseau sans fil de cinq manières différentes :

□ Configuration automatique (à l'aide de la fonction de recherche de réseau automatique)
□ Configuration manuelle
Ad hoc
WPS(PBC)
One Foot Connection

Le produit peut ne pas reconnaître l'adaptateur LAN sans fil Samsung si vous le branchez au produit via un concentrateur USB ou un cable d'extension USB autre que le cable fourni avec le produit.

7.1.4 Paramètre du réseau sans fil

Config. du réseau automatiques

La plupart des réseaux sans fil représentent un système de sécurité facultatif qui requiert que les apparciels accédant au réseau transmettent un code de sécurité chiffré appelé clé d'accès ou de Code de sécurité. La Code de sécurité repose sur une phrase secrête, généralement un mot ou une série de lettres et chiffres d'une longueur précise qu'il vous est demandé d'enterr quand vous configuez la sécurité de votre réseau sans fil. Si vous utilisez cette méthode de configuration de connexion réseau et disposez d'une Code de sécurité pour votre réseau sans fil, vous devrez enter la phrase secrête pendant le processus de configuration automatique ou manuelle.

Comment configurer automatiquement

1 Rendez-vous sur l'écran Paramètres réseau.
2 Sélectionnez Sans fil (Général), appuyez sur [□], puis à nouveau sur [□].
3 La fonction Réseau recherche les réseaux sans fil disponibles. Elle affiche ensuite une liste des réseaux disponibles.
4 Dans cette liste de réseaux, appuyez sur le bouton ou pour sélectionner un réseau, puis appuyez deux fois sur le bouton [G].

Si le routeur sans fil est défini comme étant masqué (invisible), vous devez sélectionner Ajouter réseau et entra r le Nom réseau (SSID) et la Code de sécurité corrects pour étabir la connexion.

5 Si l'écran Entrez clé de sécurité apparaît, rendez-vous à l' étape 6. Si vous scélectionnez un routeur sans fil qui n'a aucune sécurité, rendez-vous à l' étape 8.

6 Si le routeur dispose d'une sécurité, entrez la Code de sécurité (Code de sécurité ou PIN).

• Quand vous entrez la Code de sécurité (Code de sécurité ou PIN), utilisez les boutons / / / de votre télécommande pour selectionner des chiffres/caracteres. Appuyez sur le bouton [G] pour saisir les caractères.
• Vous pouze aussi saisir des chiffres en appuyant sur les touches numériques de votre télécommande.

7 Une fois la saisie terminée, utilisez le bouton de direction croit pour placer le curseur sur Suivant, puis appuyez sur [4].
8 L'écran de connexion réseau apparait et le processus de vérification commence. Une fois la connexion vérifiée, le message « Internet is connected successfully. » apparait.

• Si le réseau n'accepte pas la Code de sécurité (Code de sécurité ou PIN), sélectionnez Réessayer ou Param. IP pour entrer manuellement les paramètres.
  Pour configurer manuellement la connexion, selectionnez Param. IP. Ensuite, rendez-vous à la section suivante, « Comment configurer manuellement »

Manuel Config. du réseau

Utilisez les Config. du réseau manuels lors de la connexion de votre produit à un réseau qui requiert une adresse IP statique, ou en cas d'échéc du processus de connexion automatique.

Obtention des valeurs de connexion réseau

Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows,procédez comme suit:

1 Cliquez avec le bouton croit de la souris sur l'icone de reseau dans le coin inférieur droit de I'écran.
2 Dans le menu contextuel qui apparait, cliquez sur Statut.
3 Dans la boîte de dialogue qui apparait, cliquez sur l'onglet Support.
4 Au niveau de l'onglet Support, cliquez sur le bouton Details. Les valeurs de connexion reseau s'affichent alors.

Comment configurer manuellement

Pour configurer la connexion réseau cablee de votre produit manuellement, procedez comme suit :

1 Rendez-vous sur l'écran Paramètres réseau.
2 Sélectionnez Sans fil (Général), appuyez sur [□], puis à nouveau sur [□].
3 La fonction Réseau recherche les réseaux sans fil disponibles. Elle affiche ensuite une liste des réseaux disponibles.
4 Dans cette liste de réseaux, appuyez sur le bouton ou pour sélectionner un réseau, puis appuyez deux fois sur le bouton [G].

Si le routeur sans fil est défini comme étant masqué (invisible), vous devez sélectionner Ajouter réseau et entra r le Nom réseau (SSID) et la Code de sécurité corrects pour étabir la connexion.

5 Si l'écran Entrez clé de sécurité apparait, rendez-vous à l' étape 6. Si vous avez seLECTIONné un routeur sans fil qui n'a aucune sécurité, rendez-vous à l' étape 8.
6 Entrez la Code de sécurité (Code de sécurité ou PIN).

Quand you entrez la Code de sécurité (Code de sécurité ou PIN),utilisez les boutons / / / de votre telecommande pour selectionner des chiffres/caracteres. Appuyez sur [ ] pour saisir les caractères.

• Vous pouvez aussi saisir des chiffres en appuyant sur les touches numériques de votre télécommande.
• Vous devriez être en mesure de couver la phrase secrête sur l'un des écans de configuration que vous avez utilisés pour configurer votre routeur ou modem.

7 Une fois la saisie terminée, utilisez le bouton pour placer le curseur sur Suivant, puis appuyez sur le bouton [4].
8 L'écran de connexion réseau apparait et le processus de vérification commence. Appuyez sur [ ] pour annuler. Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP apparait.
9 Sélectionnez le champ situé en haut, appuyez sur [4], puis définissez le Mode IP sur Manuel.
10 Appuyez sur le bouton de votre télécommande pour acceder à la zone de saisie Adresse IP, puis appuyez sur [Q].
11 Entrez la première partie de l'Adresse IP (par exemple, 105) dans la première zone de saisie en utilisant les touches numériques de votre télécommande. Appuyez sur le bouton pour passer au champ suivant.
12 Entrez la partie suivante de l'Adresse IP. Appuyez sur le bouton pour passer au champ suivant.
13 Répétez ce processus de saisie pour chaque zone de l'Adresse IP.

Si vous vous trompez en saississant un nombre, entrez-le de nouveau pour le corriger. Vous pouvez aussi appuyer sur le bouton ou pour modifier un chiffre à la fois.

14 Une fois la saisie de l'Adresse IP terminée, appuyez sur [ ]
15 Appuyez sur la touche pour passer aux champs de Masque ss-reseau, puis appuyez sur [4].
16 Répétez le même processus de saisie pour le Masque ss-réseau, la Passerelle et le Serveur DNS.
17 Une fois la saisie terminée, sélectionnez OK en bas de la page, puis appuyez sur [G]. L'écran de connexion réseau apparait et le processus de vérification commence. Une fois la connexion vérifiée, le message « Internet is connected successfully. » apparait.

7.1.5 WPS(PBC)

Comment configurer avec WPS(PBC)

Si vous routeur présente le bouton WPS(PBC), procédez comme suit :

1 Rendez-vous sur l'écran Paramètre réseau.
2 Sélectionnez WPS(PBC), appuyez sur [], puis à nouveau sur [].

3 Appuyez sur le bouton WPS(PBC) de votre routeur dans les 2 minutes qui seront.党的建设 réseau requises et se connecte à la recherche.
4 L'écran de connexion réseau apparaît, et la configuration du réseau est terminée.

7.1.6 One Foot Connection

La fonction One Foot Connection you permit de connecter automatiquement votre produit Samsung à un réseau sans fil Samsung. Si vous routeur sans fil ne prend pas en charge la fonction One Foot Connection, vous doivent vous connecter en recourant à l'une des autres méthodes disponibles.

Vou puez vérifier le matériel qui prend en charge One Foot Connection sur le site www.samsung.com.

Comment configurer avec One Foot Connection

1 Mettez sous tension le routeur sans fil Samsung et le produit.
2 Rendez-vous sur l'écran Paramètres réseau.
3 Sélectionnez One Foot Connection, puis appuyez sur [], et appuyez à nouveau sur [].
4 Placez le routeur sans fil parallelement à l'adaptateur sans fil Samsung, et à 25 cm maximum de celui-là.

Si la fonction One Foot Connection ne connecte pas votre produit au routeur, un écran contextuel apparait pour vous indiquer cet éché. Si vous pouvez essayer d'utiliser à nouveau One Foot Connection, réinitialisez le routeur sans fil, puis repêtez toute la procédure depuis l' étape 1. Vous pouvez aussi désirir l'une des autres méthodes de configuration de connexion disponibles.

5 L'écran de connexion réseau apparaît, et la configuration du réseau est terminée.
6 Placez le routeur sans fil à l'endroit souhaite.

Si les paramètres du réseau sans fil changent ou si vous installez un nouveau réseau sans fil, vous doivent récommencer la procédure de One Foot Connection, en commencer à l' étape 1.

Priorité QOS

Cette fonction de priorité QOS est unique aux routeurs sans fil Samsung.

Vouss pouvez connecter un routeur sans fil Samsung à de nombreux apparciels, comme des ordinateurs portables, téléphones portables, lecteurs de Blu-ray, etc. Toutefois, quand vous connectez un produit Samsung à un routeur sans fil Samsung, ce dernier donne au produit Samsung la priorité en termes de connexion.

Ainsi, you obtenez toujours la qualité optimale de transmission de contenu et un début maximal.

La priorité QOS rend votre produit encore plus rapide en lui donnant la priorité en termes de bande passante. (La priorité QOS est facultative. Vous pouze l'activer et la désactiver.)
- Étant donné que votre produit Samsung présente une connexion prioritaire, vous pouvez appréciencer le contenu HD sans mise en mémoire tampon.

La vitesse de connexion peut varier selon l'environnement réseau.

7.1.7 Configuration réseau ad hoc

Vous pouvez vous connecter à un appareil mobile prénant en charge les connexions ad hoc, sans routeur sans fil ou routeur Internet sans fil via le produit. En cas de connexion établie avec un appareil mobile, vous pouvez utiliser les fichiers présents sur cet appareil ou vous connecter à Internet en utilisant la fonction AllShare ou Média.

Comment configurer avec Ad hoc

1 Rendez-vous sur l'écran Paramètres réseau.
2 Sélectionnez Sans fil (Général), appuyez sur [], puis à nouveau sur [].
3 Sélectionnez Ad hoc. Le message « Le service ad hoc prend en charge la connexion directe avec les périphériques compatibles Wi-Fi, tels qu'un téléphone portable ou un PC. Other network services may be limited. Souhaitez-vous changer la connexion réseau ? » s'affiche.
4 Sélectionnez OK et appuyez sur []. Le produit recherche l'appareil mobile.
5 Une fois la recherche de votre apparéil mobile terminée, saississez les Nom réseau (SSID) et Code de sécurité généres dans l' apparéil à connecter, puis procédez à la connexion au réseau.

• Si le réseau ne fonctionne pas correctement, vérifie le nom de réseau (SSID) et la clé de sécurité. Une Code de sécurité incorrecte peut provoquer un dysfonctionnement.
  Si un apparéil s'est déjà connecté, il apparait dans la liste Paramètre réseau. Si vous le connectez à nouveau, vous pourrez le trouver dans la liste.

7.2 État du réseau

MENU III → Réseau → État du réseau → ENTER

Yououpouvezverifierle statutactuel durereseauet d'Internet.

Réseau

Paramètres réseau

Etat du réseau

État du réseau

Paramètres de MagicInfo Lite

7.3 Paramètres AllShare

MENU III Réseau Paramètres AllShare ENTER

Paramétres AllShare

Média

Arrêt

Média (Activé / Arrêt): Permet d'activer ou désactiver la fonction Média. Quand cette fonction est activée, vous pouvez contrôler la lecture du contenu multimédia à l'aide d'un téléphone portable ou d'un autre apparéil qui prend en charge DMC de DLNA.

7.3.1 Média

Année une liste des téléphones portables ou apparéils connectés qui ont été configurés pour utiliser la fonction Média avec ce produit.

La fonction Media est disponible dans tous les apparciels prénant en charge DMC de DLNA.

Autor. / Refuse: Permit d'autoriser/bloquer des appareils.
Supprimer : Permet de supprimer des appareils de la liste.

Cette fonction permet unquielement de supprimer de la liste le nom de l'appareil. Si I'appareil supprimé est activé ou tente de se connecter au produit, il peut réapparaitre sur la liste.

Utilisation de la fonction Media

Une fenêtre d'alerte apparait pour vous informer que le contenu multimédia (vidés, photos, musique) envoyé depuis un téléphone portable s'affichera sur votre produit. Le contenu est automatiquement lu 3 secondes après l' apparition de la fenêtre d'alerte. Si vous appuyez sur le bouton RETURN ou EXIT quand la fenêtre d'alerte apparait, le contenu multimédia n'est pas lu.

Lors du premier accès d'un apparéil à votre produit via la fonction Média, une fenêtre contextuelle d'advertissement apparait. Appuyez sur le bouton [ ] pour sélectionnner Autor.. Ainsi, le téléphone est autorisé à acceder librement au produit et à utiliser la fonction Média pour lire du contenu.

Pour désactiver les transmissions de contenu multimédia provenant d'un téléphone portable, attribué la valeur Arrêt à l'options Média dans les Paramètres AllShare.
En fonction de sa résolution et de son format, il est possible que le contenu ne puisse pas etre l sur votre produit.
Les boutons [ ] et / peuvent ne pas etre opérationnels selon le type de contenu multimédia.
- Grace à l'appareil mobile, vous pouvez contrôler la lecture multimédia. Pour obtenir plus de détails, consultez le manuel d'utilisation de chaque apparéil mobile.

7.4 Paramètres MagicInfo Lite

MENU III Réseau Paramètres MagicInfo Lite ENTER[ ]

1 Serveur

• Configuration de l'IP de serveur de MagicInfo Lite

Entrez l'adresse IP du serveur, ainsi que le numéro de port.
Utilisez le numero de port 7001.

Si la connexion au serveur est impossible avec le numéro de port 7001, demandez à votre administrateur de serveur le numéro de port correct et modifiez-le en conséquence.

Mode FTP

Sélectionnez un mode de fonctionnement FTP : Actif ou Passif.

Stockage par défaut

Indiquez la mémoire par défaut dans laquelle enregistrer les programmes et le contenu envoyés depuis le serveur.
Si I'espace de stockage par défaut est USB, aucun programme ne sera exécuté en l'absence de périphérique USB connecté.
- Envoyez un message de notification au serveur quand la mémoire interne est saturaée.

2 Stockage

• Mémoire interne: Permet d'afficher l'espace actuellement utilisé ou de supprimer tout le contenu.
• USB: Permet d'afficher l'espace actuellément utilisé.

3 Diaporama

• Durée d'affichage des images: Permet de définir la durée pendant laquelle afficher les images lues depuis le Programme local ou par l'une des fonctions de lecture automatique.
• Durée d'affichage du PPT: Permet de définir la durée pendant laquelle afficher chaque page d'un document lu depuis le Programme local ou par l'une des fonctions de lecture automatique.
• Effet des images: Permet de configurer les effets de transition d'image.

Fondu 1, Fondu 2, Masquer, Spirale, Damier, Lineaire, Escaliers, Balayage, Aléatoire, Aucun

4 Nom du programme

• Sélectionnez un format de titre de programme quand vous créez un programme local :

---

5 Retirer le périphérique USB en toute sécurité

• Permet de-retirer le périphérique USB de maniere sécurisée.

6 Informations

Nom périphérique: Affiche le nom d'un périphérique reconnu par le serveur.
- Numéro de série : Afficher le numéro d'identification d'origine d'un périphérique.
Version du logiciel: Affiche la version logicielle d'un périphérique.

Pour de plus amples informations sur le menu MagicInfo Lite Player Guide, reportez-vous à la page119.

8.1 Multi contrôle

MENU Système Multi Contrôle ENTER

Attribuez un ID à votre produit.

8.1.1 Configuration des paramètres de Multi contrôle

• Connexion MDC

Sélectionnez une méthode de connexion à MDC pour receivevoir le signal MDC.

RS232C MDC

Communiquez avec MDC via le cable stéréo RS232C.

RJ45 MDC

Communiquez avec MDC via le cable stéreo RJ45.

Conf. ID

Attribuez un ID à un monitreur. (Plage : 0~99)

Appuyez sur ou pour sélectionner un nombre et appuyez ensuite sur [ ]

• Entrée ID

Entrez l'ID du produit connecté au cable d'entrée pour la réception des signaux d'entrée.

Entrez le numero de votrechoix à l'aide des touches numériques de la télécommande.

Pour de plus amples informations sur le menu MDC, reportez-vous à la section page66.

8.2 Heure

MENU Systeme Heure ENTER

Vous pouvez configurer Réglage Horloge ou Veille. Vous avez également la possibilité de configurer l'appareil pour qu'il se mette automatiquement sous / hors tension à une heures définie à l'aide de la fonction Programmateur.

8.2.1 Réglage Horloge

Configurez l'horloge pour utiliser les différentes fonctions du programmateur.

Si vous débranchez le cable d'alimentation, vous devrez configurer à nouveau l'horloge.

Modification de la configuration de l'horloge

Réglage Horloge

Définissez la Date et l'Heure.

Sélectionnez Réglage Horloge. Sélectionnez Date ou Heure, puis appuyez sur [□]. Utilisez les boutons numériques pour entrer des chiffres ou appuyez sur les boutons de direction haut et bas. Utilisez les boutons de direction gauche et croite pour passer d'une zone de saisie à la suivante. Une fois la saisie terminée, appuyez sur [□]. Pour quitter le Réglage Horloge, sélectionnez

Fermer,uisappuyezsur[

• Vous pouze définir la Date et l'Heure directement en appuyant sur les boutons numériques de la télécommande.

8.2.2 Veille

Permet d'eteindre automatiquement le produit après une durée prédéfinie. (30 min / 60 min / 90 min / 120 min / 150 min /180 min).

Sélectionnez une durée à l'aide des flèches haut et bas, puis appuyez sur [G]. Pour annuler la Veille, sélectionnez Arrêt.

8.2.3 Progr. activ.

Définissez la Progr. activ. pour que vous produit se mette automatiquement sous tension à l'heure et le jour de votrechoix.

• Progr. activ.: Vous pouvez définir trois configurations de Progr. activ. distinctes. (Progr. activ. 1, Progr. activ. 2, Progr. activ. 3)

Vou desvez configurer I'horloge pour pouvoir utiliser la Progr. activ..

□ Configuration : Sélectionnez Arrêt, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pourrez désir quels jours la Progr. activ. mettra votre produit sous tension.

La coche indique les jours sélectionnés.

Heure: Règle les heures et les minutes. Utilisez les boutons numériques ou les boutons de direction haut et bas pour entrer des chiffres. Utilisez les boutons de direction gauche et droite pour modifier les zones de saisie.
Volume : Définissez le volume voulu. Utilisez les boutons de direction gauche et droite pour modifier le volume.
Source Sélectionnéz la source d'entrée de votre choix.
Musique / Photos (lorsque Source est regle sur USB): Dans le périphérique USB, Sélectionnez un dossier contenant des fichiers de musique ou de photos que vous pouze dire automatiquement quand le produit est sous tension.

Si dernier fjichier audio n'est present sur le periphérique USB ou si vous ne selectionnez pas de dossier contenant un fjichier audio, la fonction Programmateur ne fonctionnera pas correctement.

Si le péripéhérique USB ne contient qu'une photo, le diaporama ne s'executera pas.

Si un nom de dossier est trop long, le dossier ne peut pas etre selectionné. Chaque périhérique USB utilisé se voit attribuer son propre dossier. Quand vous utilisez plusieurs périhériques USB du même type, assurez-vous que les dossiers attribués à chaque périhérique USB portent des noms différents.

□ Nous vous conseillons d'utiliser une clé USB et un lecteur multicarte quand vous utilisez la Progr. activ.. La fonction Progr. activ. peut ne pas fonctionner avec les périhériques USB à batterie intégrée, les lecteurs MP3 ou les lecteurs multimédia personnes de certains fabricants, car le produit met trop de temps à reconnaître ces périhériques.

.4 Progr. désact.

Vous pouvez définir trois configurations de Progr. désact. distinctes. (Progr. désact. 1, Progr. désact. 2, Progr. désact. 3)

VoudevezconfigurerI'horloge pour pouvoirutiliser la fonction Progr.désact..

• Configuration : Sélectionnez Arrêt, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pourrez désir quels jours la fonction Progr. désact. mettra votre produit hors tension.

La coche indique les jours selectionnés.

Heure : Règle les heures et les minutes. Utilisez les boutons numériques ou les boutons de direction haut et bas pour entrer des chiffres. Utilisez les boutons de direction gauche et droite pour modifier les zones de saisie.

8.2.5 Gestion des vacances

L'option Programmateur est désactivée au cours d'une période qui a été définie en tant que Vacances.

Configuration de la gestion des vacances

• Ajouter : indiquez la période de vacances que vous souhaitez définir.

• Sélectionnez les dates de début et de fin des vacances que vous pouze ajouter à l'aide des boutons / , puis cliquez sur le bouton Enregistrer.

Démarrer: Définissez la date de début des vacances.
- Fin : Définissez la date de fin des vacances.
- Supprimer : supprime tous les éléments de la liste des vacances.

Sélectionnez Supprimer. Le message "Suppr ttes les vac ?" s'affiche.

Sélectionnez Oui. Toutes les vacances sont supprimées.

• Appliquer : Définissez les paramètres Progr. activ. et Progr. désact. qui ne devront pas s'activer pendant les jours fériés.

• EntrerAppuyez sur ENTER[ ] pour Sélectionner les paramètres Progr. activ. et Progr. désact. qui ne doivent pas s'activer.
  Les paramètres Progr. activ. et Progr. désact. Sélectionnés ne s'activeront pas.

Pour creer une pereode de vacances qui commence a la fin d'une année et se termine au debut de l'annnee suivante, les dates doivent etre definies comme indiqued ci-dessous.

• Par ex. 12/30 - 12/31, 01/01 - 01/10

8.3 Langue des menus

MENU Systeme Langue des menus ENTER

You pouvez définir la langue des menus.

Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur.

8.4 Solution Eco

MENU Système Solution Eco ENTER

8.4.1 Mode éco.

La fonctionnalité Mode éco. vous permet d'économiser de l'énergie.

Le mode Gain d'énergie contrôle la consommation d'énergie de l'appareil afin de réaliser des économies énergétiques.

• Arrêt / Bas / Moyen / Elevé / Image désactivée

8.4.2 Capteur Eco (Activé / Arrêt)

Pour optimiser vos économies d'énergie, les paramètres d'image s'adapteront automatiquement à l'intensité lumineuse de la pierce.

Si you reglez l'option Retroeclairage dans le menu Image, Capteur Eco sera en position Arrêt.

• Rétro-écl. min : Quand Capteur Eco est Activé, vous pouvez régler manuellement la luminosité minimum de l'écran.

Si Capteur Eco est Activé, la luminosité d'écran évoluera (légèrement plus nombre ou plus claire) en fonction de l'intensité lumineuse ambiente. Vous pouvez contrôler la luminosité minimale de l'écran grâce à la fonction Rétro-écl. min.

8.4.3 Veille si,aucun signal

Pour éviter toute consommation d'énergie superflue, vous pouvez définir combien de temps votre produit reste sous tension s'il ne recoit aucun signal.

• Arrêt / 15 min / 30 min / 60 min

Fonction désactivée quand un ordinateur relié est en mode d'économie d'énergie.

8.4.4 Auto Power Off (Activé / Arrêt)

Pour empêcher toute surchauffe, le produit se mettra automatiquement hors tension si vous n'appuyez sur chaque bouton de la télécommande et ne touche aucun bouton de la face avant du produit pendant 4 heures.

8.5 Sécurité

MENU III Système Sécurité ENTER

Dès que vous accéderez aux fonctions de sécurité, l'écran PIN apparaitra et le numéro PIN par défaut sera « 0-0-0-0 ». L'écran du PIN se fermera alors, et le menu Sécurité apparaitra.

8.5.1 Verrou (Arrêt / Activé)

Verrouillez des canaux afin d'empêcher des utilisateurs non autorisés, tels que des enfants, de regarder un programme inapproprié.

La fonction Verrou permet de verrouiller tous les menus et boutons du produit et de la télécommande, à l'exception du bouton LOCK de la télécommande. Pour déverrouiller les menus et boutons, appuyez sur le bouton LOCK de la télécommande et entrez le mot de passée (mot de passage par défaut : 0 - 0 - 0 - 0).

8.5.2 Bouton verrouillage (Arrêt / Activé)

Ce menu peut servir à verrouiller les boutons présents sur le produit. Si l'option Bouton verrouillage est sur Activé, seule la télécommande peut contrôler le produit.

8.5.3 Modifier PIN

L'écran Modifier PIN apparait. Choisissez 4 chiffres pour votre code PIN et entrez-les dans le champ Entrer Nouveau Code PIN. Saisissez à nouveau ces 4 chiffres dans le champ Confirmer Nouveau Code PIN. Quand l'écran de confirmation disparaît, sélectionnez le bouton Fermer. Le produit a mémorisé votre nouveau code PIN.

8.6 PIP

MENU Système PIP ENTER

Si vous avez defini le mode , dans PIP (Picture-in-Picture, signifiant incrustation d'image), vous ne pouvez pas regler le Format de l'imagne.

Pour le son PIP, consultez les instructions de Sélection du son.
- Si vous mettez le produit hors tension alors que vous regardiez en mode PIP, la fonction PIP est désactivée. Quand vous remettez votre produit sous tension, vous doivent accueiller PIP pour regarder en mode PIP.
- Peut-être avez-vous remarqué que l'image de l'écran PIP semble légèrement anormale quand vous utilisez l'écran principal pour regarder un jeu ou un karaoke.

Paramètres du mode PIP

L'image provenant de la source video exter se sera sur l'écran principal, tandis que l'image du produit sera sur l'écran d'image secondaire PIP.

Image principale	Image secondaire
PC	AV
AV	PC, HDMI, DVI, DP, MagicInfo (HDMI)
HDMI, DVI, DP, MagicInfo (HDMI)	AV

PIP (Arrêt / Activé) : Activez ou désactivez la fonction PIP.
Taille (□，□，□，□，□-): Sélectionnéz la taille de l'image secondaire.
Position ( , , ,) : Sélectionnéz la position de la image secondaire.

En mode , , , , , you ne pouvez pas selectionner de Position.

Sélection du son (Principal / Secondaire): Vous pouvez désigner d'éçouter le son de l'image Principale ou de l'image Secondaire.

8.7 Temps protection auto

MENU Systeme Temps protection auto ENTER

Si l'écran affiche une image fixe pendant une durée que vous aurez définie, le produit active l'économiseur d'écran pour empêcher la formation d'images fantômes (rémanence d'image) sur l'écran.

• Arrêt / 2 heures / 4 heures / 8 heures / 10 heures

8.8 Protec brûl. écran

MENU Système Protec brûl. écran ENTER

Pour réduire le risque de brûlure d'écran, cette unité est équipée de la technologie de prévention contre les brûlures d'écran Modif. pixel. La fonction Modif. pixel déplace légarement l'image à l'écran. La définition de la durée de Modif. pixel vous permet de programmer la durée entre les mouvements de l'image, en minutes.

8.8.1 Modif. Pixel

Pour empêcher toute rémanence d'image à l'écran, vous pouze utiliser cette fonction pour que les pixels se déplacent verticalément ou horizontallyment sur l'écran LDC.

Paramètres disponibles et optimaux de déplacement des pixels

	Paramètres disponibles	Paramètres optimaux pour AV / Composant / HDMI / PC
Horizontal	0~4 (pixels)	4
Vertical	0~4 (pixels)	4
Heure (en minutes)	1~4 min	4 min

La valeur de Modif. pixel peut varier en fonction de la taille du produit (en pouces) et du mode choisi.
- Cette fonction n'est pas disponible en mode Adapter à l'écran.

Horizontal : Permet de définir combien de pixels se déplacent horizontallyment à l'écran.
Vertical : Permet de définir combien de pixels se déplacent verticalement à l'écran.
Heure : Définissez l'intervalle de temps requis pour effectuer respectivement le mouvement horizontal ou vertical.

8.8.2 Programmateur

Yououpouze définir leprogrammateur de laProtec brul.écran.

Si vous lancez l'opération pour effacer des images résiduelles, elle s'effectuera pendant la période définie et se terminera automatiquement.

Mode: You pouez modifier le type de Safety Screen.
- Durée : Utilisez cette fonction pour définir la période d'exécution de chaque mode défini dans le programmeur.
Heure : Au sein de cette période définie, indiquez une heures d'exécution.

8.8.3 Pixel

En déplaçant de nombreux pixels à l'écran, cette fonction empêche l' apparition d'images fantômes.

8.8.4 Gris de bord

Sélectionnez la luminosité du gris pour l'arrière-plan de l'écran.

• Arrêt / Clair / Sombre)

8.9 Mur d'images

MENU Système Mur d'images ENTER

Cette option vous permet de personnaliser la disposition des différents écrans connectés afin de former un mur d'images. Vous pouvez, en outre, afficher une portion d'une image complète ou répéter la même image sur chacun des écrans connectés. Pour afficher plusieurs images, consultez l'aide de MDC ou le guide d'utilisation de MagicInfo. Certains modèles ne prennett pas en charge la fonction MagicInfo.

Si plus de 4 écrans sont connectés horizontally et verticalement, il est conseilé d'utiliser une résolution d'entrée XGA (1024 x 768) ou supérieure pour éviter l' apparition d'une imageASF.
consecutive à la dégradation du contraste ou de I'intensité des couleurs.
- Un lecteur multimédia HD est nécessaire pour lire du contenu 3D lorsque Mur d'images est défini sur Activé.

8.9.1 Mur d'images

Vous pouvez activer ou désactiver la fonction Mur d'images. Pour former un mur d'images, Sélectionnez Activé.

8.9.2 Format

Vouss拨eionner un format pour l'affichage d'images sur plusieurs écrans.

• Plein : affiche les images en mode plein écran.
  Naturel: affiche les images à leur résolution d'origine, sans les agrandir, ni les réduire.

L'option Position écran s'active uniquement lorsque Mur d'images est régèle sur Activé.

8.9.3 Horizontal

Cette fonction divise automatiquement l'affichage selon le nombre indiqued d'écrans horizontally. Entrez le nombre d'écrans disposés horizontally. L'écran horizontal est divisé automatiquement en fonction du nombre saisi. Vous pouvez affecter au maximum 15 écrans à la disposition horizontale.

L'écran peut se subdivisser en un maximum de 100 écrans (multiplication des écrans horizontally et verticaux). Par exemple, si la disposition horizontale est réglée sur 15, 6 écrans au maximum peuvent être affectés à la disposition verticale. A l'inverse, si la disposition verticale est réglée sur 15, 6 écrans au maximum peuvent être affectés à la disposition horizontale.
L'option Position écran s'active uniquement lorsque Mur d'images est régèle sur Activé.

8.9.4 Vertical

Cette fonction divise automatiquement l'affichage selon le nombre indiqué d'écrans verticaux. Entrez le nombre d'écrans disposés verticalément. L'écran vertical est divisé automatiquement en fonction du nombre saisi. Vous pouvez affecter au maximum 15 écrans à la disposition verticale.

L'écran peut se subdivisser en un maximum de 100 écrans (multiplication des écrans horizontally et verticaux). Par exemple, si la disposition horizontale est régée sur 15, 6 écrans au maximum peuvent être affectés à la disposition verticale. A l'inverse, si la disposition verticale est régée sur 15, 6 écrans au maximum peuvent être affectés à la disposition horizontale.
L'option Position écran s'active uniquement lorsque Mur d'images est réglé sur Activé.

8.9.5 Position écran

Vouss pouvez personnelier la disposition des écrans partagés en déplaçant ceux qui sont identifiés par un numéro à l'aide de la fonction Position écran.

Selectionnez Position écran pour afficher la disposition des écrans (identifiés par un numéro) indiqués conformément aux paramètres Horizontal ou Vertical. Pour personneliser la disposition, déplacez un numéro (écran) à l'aide des touches de direction de la télécommande et appuyez sur [4].

Il est possible de-disposer un maximum de 100 écrans avec la fonction Position écran.
L'option Position écran s'active uniquement lorsque Mur d'images est réglé sur Activé.
La fenêtre Position écran s'affiche uniquement lorsque les options Horizontal et Vertical sont configurées.

8.10 Param. auto-commutation source

MENU Système Param. auto-commutation source ENTER

• Si vous allumez l'écran avec l'option Auto-comm. source Activé, alors que la première sélection de source video n'est pas activée, l'écran recherche automatiquement les différentes sources d'entrée pour la vente active.
  Auto-comm. source

Lorsque l'option Auto-comm. source est réglée sur Activé, le système recherche automatiquement la source videoe compatible avec la videoe active.

S'il ne reconnaît pas la source video actuelle, le système active la sélection Source principale.

Si aucune source video principale n'est disponible, le système active la selection Source secondaire.

Si les sources d'entrée principale et secondaire ne sont pas reconnues, l'écran effectue deux recherches sur une source active, chacune d'elles portant successivement sur la source principale, puis sur la source secondaire. Si les deux recherches échouent, l'écran revient à la première source video et affiche un message indiquant l'absence de signal.

Lorsque la selection Source principale est réglée sur Tout, l'écran effectue deux fois la recherche parmi toutes les entrées de source video pour en détecter une active, puis il revient à la première source video de la série s'il ne trouve pas de video.

Appuyez sur / pour acceder à l'option de votrechioix et appuyez ensuite sur [4].

Source principale

Indiquez Source principale comme source d'entrée automatique.

Source secondaire

Indiquez Source secondaire comme source d'entrée automatique.

8.11 Général

MENU Système Général ENTER

8.11.1 Mode éco max

Permet de mettre le produit hors tension pour réduire la consommation d'énergie si l'ordinateur n'est pas utilisé pendant une durée précise.

8.11.2 Mode Jeu

En vous connectant à une console de jeu comme la PlayStation™ ou la Xbox™, vous pouvez profiter d'une expérience de jeu plus réalisée en selectionnant le mode Jeu.

• Précautions et restrictions du Mode Jeu

Pour déconnecter la console de jeu et connecter un autre périphérique externe, réglez le Mode Jeu sur Arrêt dans le menu Systeme.
Lorsque you affichez le menu du produit en Mode Jeu, l'écran tremble légèrement.

Le Mode Jeu n'est pas disponible quand la source d'entrée est le PC.
- Une fois la console de jeu connectée, attribuez la valeur Activé au Mode Jeu. Vous pourriez malheureusement remarquer une baisse de la qualité d'image.
Si le Mode Jeu est Activé

Le Mode Image est défini sur Standard et le Mode Son sur Cinéma.

8.11.3 BD Wise

Fournit la qualité d'image optimale pour les produits DVD, Blu-ray et Home Cinéma de Samsung qui connent en charge la fonction BD Wise. Quand BD Wise est Activé, le mode d'image passée automatiquement en résolution optimale.

Fonction disponible quand vous connectez des produits Samsung qui prennt en charge BD Wise via un cable HDMI relié au produit.

8.11.4 Alim auto

L'activation de cette option met automatiquement l'appareil sous tension si le cable d'alimentation est branché.

8.11.5 Contrôle veille

Vouss pouvez configurer le mode Veille de I'ecran, de telle sorte qu'il soit appliqué lors de la réception d'un signal d'entrée.

Auto.

Le mode d'économie d'énergie est activé siaucun signal d'entrée n'est détecté,meme si un périhérique source est connecté à l'écran.

Le message "Aucun signal" s'affiche si aucun périphérique source n'est connecté.

- Activé

Le mode d'économie d'énergie est activé siaucun signal d'entrée n'est détecté.

- Arrêt

Le message "Aucun signal" s'affiche si aucun signal d'entrée n'est détecté.

L'option Contrôle veille est activée uniquement lorsque Source est défini sur PC ou DVI.
Si le message "Aucun signal" s'affiche alors qu'un périphérique source est connecté, vérifie le branchement du cable. Pour plus d'informations sur la connexion de périphériques source, reportez-vous à la page 60.

8.11.6 Programme lampe

Permet, à un moment précis en mode MDC, d'attribuer à la valeur de lampe une valeur indiquée par l'utilisateur.

8.11.7 Affichage OSD

Permet d'afficher ou masquer un élément de menu à l'écran.

• OSD source / Aucun signal OSD / MDC OSD

Vous pouvez régler la durée de préchauffage au terme de laquelle l'écran s'allume après l'enforcement du bouton d'alimentation. (Plage : 0 - 50 secondes)

Une durée de préchauffage trop courte risque d'endommager l'appareil en raison d'une surtension.

8.11.9 Contrôle température

- Contrôle température

Cette fonction déetecte la température interne du produit. Vous pouvez définir la plage de températures acceptables.

La température par défaut est 77^

La température de fonctionnement conseillée pour ce produit se situe entre 75 et 80^ (sur la base d'une température ambiente de 40^ ).

L'écran s'assombrit si la température actuelle dépasse la limite indiquée. Si la température continue d'augmenter, le produit s'esteint afin d'éviter la surchauffe.

8.11.10 Nom périphérique

Selectionnez ou saisissez un nom de périphérique. Ce nom peut être affché sur les télécommandes réseau sur le réseau.

8.12 Anynet+ (HDMI-CEC)

MENU Système Anynet+ (HDMI-CEC) ENTER

8.12.1 Anynet+ (HDMI-CEC)

Définition de Anynet+?

La fonctionnalité Anynet+ vous permet de contrôler tous les péripériques Samsung connectés qui prennet en charge Anynet+ via la télécommande de votre produit Samsung. Le système Anynet+ est utilisable uniquement avec les péripériques Samsung qui disposent de la fonction Anynet+. Pour vous assurer que votre péripérique Samsung présente cette fonction, vérifie qu'un logo Anynet+ est apposé dessus.

• Vous ne pouvez contrôler des périphériques Anynet+ qu'au moyen de la télécommande du produit, et non des boutons présents sur le produit.
  La télécommande du produit peut ne pas fonctionner sous certaines conditions. Si tel est le cas, selectionné à nouveau le périphérique Anynet+.
• Les fonctions Anynet+ ne sont pas opérationnelles avec les produits d'autres fabricants.
  Pour obtenir des instructions sur la connexion de péripériques externes Anynet+, consultez le manuel d'utilisation du péripérisque concerné. Vous devez brancher le péripérisque Anynet+ à l'aide d'un cable HDMI. Certains cables HDMI ne prennt pas en charge les fonctions Anynet+.
  La fonctionnalité Anynet+ est opérationnelle quand le périhérique AV prénant en charge Anynet+ est en voir ou sous tension.
• Anynet+ prend en charge jusqu'à 12 périhériques AV. Notez bien que vous pouvez connecter jusqu'à 3 périhériques du même type.
• Toutefois, vous ne pouvez connecter qu'un Home Cinéma Anynet+. Pour connecter un Home Cinéma Anynet+, connectez-le au produit via un cable HDMI.

Menu Anynet+

Le menu Anynet+ varie selon le type et le statut des péripériques Anynet+ connectés au produit.

Menu Anynet+	Description
Affichage PC	Permet de passer du mode Anynet+ au mode PC.
Liste d'appareils	Permet d'afficher la liste des péripériques Anynet+.
(device_name) MENU	Permet d'afficher le menu des menus des péripériques connectés. Par exemple, si un lecteur DVD est connecté, le menu du disque du lecteur DVD apparaît.
(device_name) Outils	Permet d'afficher le menu des outils des péripériques connectés. Par exemple, si un lecteur DVD est connecté, le menu des outils du lecteur DVD apparaît. En fonction du péripérisque, ce menu peut ne pas être disponible.
(device_name) Menu titre	Permet d'afficher le menu des titres des péripériques connectés. Par exemple, si un lecteur DVD est connecté, le menu des titres du lecteur DVD apparaît. En fonction du péripérisque, ce menu peut ne pas être disponible.

8.12.2 Arrêt automatique

Permet de configurer un périphérique Anynet+ pour qu'il se mette automatiquement hors tension quand le produit est mis hors tension.

La source active sur la télécommande du produit doit être régée sur le produit pour pouvoir utiliser la fonction Anynet+. Si vous attribuez la valeur Oui à l'option Arrêt automatique, les périphériques externes connectés sont aussi mis hors tension quand le produit est mis hors tension. Si un périphérique externe enregistre encore, il peut ou non semettre hors tension.

Commutation entre des périphériques Anynet+

1 Appuyez sur le bouton TOOLS, selectionnez Anynet+ (HDMI-CEC), puis appuyez sur [].
2 Sélectionnez List d'appareils, puis appuyez sur le bouton [ ]

Si le péripérisque youlu est introuvable, Sélectionnez Rafraîchir pouractualiser la liste.

3 Sélectionnez un pérophérique connecté, puis appuyez sur []. Vous pouvez passer au pérophérique sélectionné.

Le menu Liste d'appareils apparaît uniquement quand vous attribuée la valeur Activé à Anynet+ (HDMI-CEC) dans le menu Système.

Le passage au périhérique sélectionné peut prendre jusqu'à 2 minutes. Vous ne pouvez pas annuler l'opération de commutation si elle est en cours.
- Si vous avez sélectionné un périphérique Anynet+ en appuyant sur le bouton SOURCE et en sélectionnant ensuite sa source d'entrée, vous ne pouvez pas utiliser la fonctionnalité Anynet+. Assurez-vous de passer à un périphérique Anynet+ au moyen de la Liste d'appareils.

Écoute via un Récepteur

Voupez ecouter le son via un recepteur (a savoir, un Home Cinéma) au lieu du haut-parleur Interne.

1 Sélectionnez Récepteur et attribuée la valeur Activé.
2 Appuyez sur le bouton EXIT pour quitter cet écran.

Si vous recepteur prend en charge l'audio uniquement, il est possible qu'il n'apparaisse pas dans la liste des appareils.
- Quand le récepteur (à savoir, le Home Cinéma) est Activé, vous pouvez entendre le son sortir via la prise optique du produit. Quand la source est un composant numérique comme un lecteur DVD et qu'elle est branchée au produit via un cable HDMI, vous n'entendrez que le son 2 canaux du récepteur.

Dépannage de Anynet+

Problème	Solution potentielle
Anynet+ ne fonctionne pas.	Vérifiez que le périphérique est bien un périphérique Anynet+. Le système Anynet+ prend uniquement en charge des périphériques Anynet+. •若您 ne pouvez connecter qu'un récepteur (home cinéma). • Vérifiez que le cable d'alimentation du périphérique Anynet+ est correctement branché. • Vérifiez les connexions des cables videoe.audio/HDMI du périphérique Anynet+. • Vérifiez que l'option Anynet+ (HDMI-CEC) est sur Activé dans le menu de configuration de Anynet+. • Vérifiez que la télécommande est compatible avec Anynet+. • Si vous avez retirené puis rebranché le cable HDMI, recherche à nouveau les périphériques ou mettez votre produit hors tension, puis à nouveau sous tension. • Vérifiez que la fonction Anynet+ du périphérique Anynet+ est bien activée.
Je veux lancer Anynet+.	Vérifiez que le périphérique Anynet+ est correctement branché au produit et que Anynet+ (HDMI-CEC)est sur Activé dans le menu de configuration de Anynet+. • Appuyez sur le bouton TOOLS pour afficher le menu Anynet+ et sélectionner le menu voulu.
Je veux quitter Anynet+.	Sélectionnez Affichage PC dans le menu Anynet+. • Appuyez sur le bouton SOURCE de la télécommande et sélectionnez un périphérique non Anynet+.
Le message « Connexion à Anynet+... » apparait à l'écran.	• Vous ne pouvez pas utiliser la télécommande quand vous configurer Anynet+ ou quand vous passez à un mode d'affichage. • Utilisez la télécommande une fois que le produit a terminé de configurer Anynet+ ou de passer à Anynet+.
Le péripérisque connecté ne s'affiche pas.	• Vérifiez si le péripérisque prend en charge les fonctions Anynet+. • Vérifiez si le cable HDMI est correctement branché. • Vérifiez que l'option Anynet+ (HDMI-CEC) est sur Activé dans le menu de configuration de Anynet+. • Lancez une nouvelle recherche des péripérisques Anynet+. • Anynet+ requiert une connexion HDMI. Assurez-vous que le péripérisque est branché à votre produit via un cable HDMI. • Certains câbles HDMI ne prennt pas en charge les fonctions Anynet+. • Si la connexion est interrompue en raison d'une panne de courant ou du débranchement du cable HDMI, reliancez la recherche des péripérisques.
Le son du produit n'est pas émis via le récepteur.	• Branchez le cable optique entre le produit et le récepteur.

8.12.3 Récepteur

Le son est émis via le récepteur.

8.13 DivX® Video à la demande

MENU Système DivX® Video à la demande ENTER

Présente le code d'enregistrement autorisé pour votre produit. Si vous vous connectez au site Web DivX et procédez à l'enregistrement avec ce code, vous pourrez télécharger le fjichier d'enregistrement de video à la demande.

Pour plus d'informations sur la video à la demande DivX®, rendez-vous sur le site http://vod.divx.com.

8.14 Télecommande réseau

MENU Système Télécommande réseau ENTER

Mettez sous/hors tension des appareils/téléphones portables Samsung ou autorisé-les à se connecter au produit et à le contrôle.

Vou des cas de la fonction Télecommande réseau. Pour plus d'informations, consultez le manuel de l'appareil concerné.

8.15 Réinitialiser le système

MENU Système Réinitialiser le système ENTER

Cette option rétablit les valeurs par défaut des paramètres définis sous Systeme.

8.16 Réinitial. tout

MENU Système Réinitial. tout ENTER

Cette option rétablit tous les paramètres par défaut d'un écran.

9.1 Mise à niveau du logiciel

MENU Assistance Mise à niveau du logiciel ENTER

Le menu Mise à niveau du logiciel vous permet d'installer la toute dernière version du logiciel de votre produit.

Version actuelle: Il s'agit de la version de logiciel déjà installée sur le produit.

Faites bien attention à ne pasmettre le produit hors tension tant que la mise à niveau n'est pas terminée. Le produit se mettra automatiquement hors et sous tension une fois la mise à niveau du logiciel achievee. Quand vous mettez a niveau le logiciel, les valeurs par defaut de tous les parametes video et audio que you aviez modifiés seront restaurées. Nous you consellons de noter vos paramètres pour pouvoir facilement les redéfinir après la mise à niveau.

9.1.1 USB

Pourmettreà niveaenunderisantunlecteurUSB,procedez comme suit：

1 Rendez-vous sur le site www.samsung.com.
2 Téchéchargez sur votre ordinateur l'archive exécutable de la toute dernière mise à niveau logicielle USB.
3 Extrayez l'archive exécutable sur votre ordinateur. Vous devriez obtenir un dossier unique portant le même nom que le fichier exécutable.
4 Copiez ce dossier sur un lecteur flash USB.
5 Mettez le produit sous tension, puis inserez le lecteur flash USB dans le port USB du produit.
6 Dans le menu du produit, selectionnez Assistance Mise a niveau du logiciel.
7 Sélectionnez USB.

Faites bien attention à ne pas-retirer le lecteur USB tant que la mise à niveau n'est pas terminée.

9.1.2 Autre logiciel

L'option Autre logiciel vous permet de proceder à la mise à niveau en utilisant un filchier déjà télécharge par le produit, mais que vous aviez decide de ne pas installer immédiatement, ou un filchier télécharge par le produit en mode veille. Pour effectuer la mise à niveau par Autre logiciel, procédez comme suit.

1 Si le logiciel de mise à niveau a été télécharge, vous verrez le nombre de version du logiciel à droite de Autre logiciel.
2 Sélectionnez Autre logiciel., puis appuyez sur le bouton [ ]

3 Le produit affiche un message vous demandant si vous poulez effectuer la mise à niveau. Sélectionnez Oui. Le produit commence la mise à niveau.
4 Une fois la mise à niveau terminée, le produit se met automatiquement hors tension avant de se remettre sous tension.

9.2 Contacter Samsung

MENU III Assistance Contacter Samsung ENTER

Consultez ces informations si vous produit ne fonctionne pas correctement ou si vous pouzemettre le logiciel à niveau. Vous pourrez trouver les informations relatives à nos centres d'applé et à la procédure de téléchargement des produits et logiciels.

10.1 Formats de fichier compatibles avec MagicInfo Lite Player

[A lire attentivement avant d'utiliser MagicInfo Lite Player]

• Les systèmes de fichiers pris en charge sur les périhériques USB incluent FAT16 et FAT32. (NTFS n'est pas pris en charge.)
• Les fichiers dont la résolution verticale et horizontale est supérieure à la résolution maximale ne peuvent pas être affichés.

Vérifiez la résolution verticale et horizontale du fichier.

• Les videos qui ne contiennent pas de données audio ne sont pas prises en charge. Vérifiez si le fichier video contient des données audio.
  Vérifiez les types et versions de Codec video et audio qui sont pris en charge.
  Vérifiez les versions de fichiers qui sont prises en charge.

Prise en charge de Flash jusqu'à 10.1
Prise en charge de PowerPoint jusqu'à 97 - 2007
Il est impossible d'attribuer à un Programme réseau du contenu de 2 Go ou plus.

10.1.1 Video / Audio

Extensio n de fichier	Contene ur	Codec video	Résolutio n	Fréquence d'images (t/s)	Vitesse de transmissi on (Mbits/ s)	Codec audio
*.avi *.mkv	AVI MKV	DivX 3,11 / 4,0 x / 5,1 / 6,0	1920x108 0	6 ~ 30	8	MP3 / AC3 / LPCM / ADPCM / DTS Core
		H.264 BP / MP / HP	1920x108 0	6 ~ 30	25
		MPEG4 SP / ASP	1920x108 0	6 ~ 30	8
		Motion JPEG	1920x108 0	6 ~ 30	8
Extensio n de fichier	Contene ur	Codec vvdeo	Résolution	Fréquence d'images (t/s)	Vitesse de transmissi on (Mbits/ s)	Codec audio
*.asf	ASF	DivX 3,11 / 4,0 x / 5,1 / 6,0	1920x108 0	6 ~ 30	8	MP3 / AC3 / LPCM / ADPCM / WMA
		H.264 BP / MP / HP	1920x108 0	6 ~ 30	25
		MPEG4 SP / ASP	1920x108 0	6 ~ 30	8
		Motion JPEG	1920x108 0	6 ~ 30	8
*.wmv	ASF	Window Media Video v9	1920x108 0	6 ~ 30	25	WMA
*.mp4	MP4	H.264 BP / MP / HP	1920x108 0	6 ~ 30	25	MP3 / ADPCM / AAC
		MPEG4 SP / ASP	1920x108 0	6 ~ 30	8
*.3gp	3GPP	H.264 BP / MP / HP	1920x108 0	6 ~ 30	25	ADPCM / AAC / HE-AAC
		MPEG4 SP / ASP	1920x108 0	6 ~ 30	8
*.vro	VRO VOB	MPEG1	352x288	24 / 25 / 30	30	AC3 / MPEG / LPCM
		MPEG2	1920x108 0	24 / 25 / 30	30
*.mpg *.mpeg	PS	MPEG1	352x288	24 / 25 / 30	30	AC3 / MPEG / LPCM / AAC
		MPEG2	1920x108 0	24 / 25 / 30	30
		H.264	1920x108 0	6 ~ 30	25
*.ts *.tp *.trp	TS	MPEG2	1920x108 0	24 / 25 / 30	30	AC3 / AAC / MP3 / DD+/ HE-AAC
		H.264	1920x108 0	6 ~ 30	25
		VC1	1920x108 0	6 ~ 30	25

Vidéo

Les contenus video sans données audio ne sont pas pris en charge.
La video 3D n'est pas prise en charge.
- Les contenus dont la résolution est supérieure à la résolution indiquée dans le tableau ci-dessus ne sont pas pris en charge.
- La lecture de contenus video dont la vitesse de transmission ou la fréquence d/images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.
- Prend en charge jusqu'à H.264 niveau 4.1.
H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 et AVCHD ne sont pas pris en charge.
MPEG4 SP/ASP

Résolution de 1280 x 720 ou inférieure : 60 trames maximum / Supérieure à 1280 x 720 : 30 trames maximum

GMC 2 ou version ultérieure n'est pas pris en charge.

Audio

Les contenus audio sans données video ne sont pas pris en charge.
(En musique de fond des diaporamas (images/PPT), theirs les fichiers mp3 sont pris en charge. Cette fonction n'est disponible qu'avce le menu Programme reseau.)
La lecture de contenus audio dont la vitesse de transmission ou la fréquence d/images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.
WMA 7,8,9 STD ou version inférieure est pris en charge.
WMA 9 PRO ne prend pas en charge l'audio sans perte ni l'audio multicanal supérieur à 2 canaux.
Le taux d'échantillonnage WMA 22050 Hz mono n'est pas pris en charge.


• Format de fichier image compatible : Jpeg
  Résolution maximale prise en charge : 15.360 x 8640
• Effets d'image pris en charge : 8 effets (Fondu 1, Fondu 2, Masquer, Spirale, Damier, Linéaire, Escaliers, Balayage)

Flash

Compatible avec Flash 10.1
- Animation Flash

□ Format de fichier compatible : SWF

Résolution : 1280 x 720

□ Attention
- Impossible de garantir des performances comparables à celles de Flash Player sur un système d'exploitation Windows
- Optimisation requise lors de la création de contenu

Flash Video

□ Format de fichier compatible : FLV
Vidéo

• Codec : H.264 BP
• Résolution : 1920 x 1080

Audio
- Codec : H.264 BP
□ Attention
- Format de fichier F4V non pris en charge
- Screen Video n'est pas pris en charge

Power Point

• Formats de fichier de document compatibles

□ Extension : ppt, pptx
□ Version:Office 97 Office 2007

• Fonctions non prises en charge

Effet d'animation
□ Formes 3D (affichage restitué en 2D)
En-têtes et pieds de page (certains sous-étlements ne sont pas pris en charge)
Word Art
Alignement (erreur d'alignment de groupe possible)
Office 2007 (SmartArt n'est pas entierement pris en charge. 97 sous-éléments sur 115 sont pris en charge.)
Insertion d'objet
Ouverture de documents chiffrés
Texte vertical (certains sous-éléments ne sont pas pris en charge)
□ Annotations et documents

10.2 Programme réseau

10.2.1 Connexion à un serveur

To use the MagicInfo Lite Server, the clock on the monitor must be set through the server (web). Pour utiliser des programmes locaux et la fonction AutoPlay uniquement, sans utiliser le MagicInfo Lite Server, vous doivent régler l'horloge à l'aide de la télécommande.

Configuration réseau

Pour executer MagicInfo Lite, connectez-vous à un réseau.

Pour de plus amples informations sur le menu Paramètres réseau, reportez-vous à la section page 133.

Configuration du serveur

Sélectionnez MENU → Réseau → Paramètres MagicInfo Lite → Serveur. Entrez ensuite les informations du serveur. (par ex. http://192.168.0.10:7001/MagicInfo/)

Configuration du mode FTP et de l'espace de stockage par défaut

Stockage par défaut: Indiquez l'emplacement que vous souhaitez utiliser pour le stockage de contenu (telecharge à partir du serveur).

Mémoire interne: pour enregistrer le contenu dans la mémoire interne du produit.
Mémoire USB : pour enregistrer le contenu sur un périphérique USB.

Si un programme reseau est en cours d'execution alors qu'aucun périphérique USB n'est connecté, le contenu par défaut est lu.

10.2.2 Paramètres de MagicInfo Lite

MENU [ ] → Média → MagicInfo Lite → ENTER [ ]

Appuyez sur le bouton MagicInfo Lite de la télécommande.

Vouss pouvez visualiser si le serveur est connecté (approbation) dans l'écran du menu MagicInfo Lite. Pour vérifier si le serveur est connecté lorsqu'un programme reseau est en cours d'exécution, appuyez sur INFO sur la télécommande.

10.2.3 Approbation d'un périhérique connecté depuis le serveur

1 Accedez au serveur que vous avez attribué à votre périphérique.

2 Entrez vos ID et mot de passer pour vous connecter.

3 Sélectionnez Device Name dans la barre de menus supérieure.

4 Sélectionnez Lite Device dans les menus situés à gauche.

5 Sélectionnez View Unapproved Lite Device dans les sous-menus du menu Lite Device.

6 Sélectionnez le bouton Approve pour le périhérique visé dans la liste des périhériques Lite nonapprovés.

Pour afficher les détails d'un programme réseau en cours d'exécution, il vous suffit d'appuyer sur le bouton INFO de la télécommande. Assurez-vous que le périphérique sélectionné est le bon en vérifier son ID dans les informations détaillées.

7 Entrez les informations requises pour approuver le périphérique.

Device Name: Entrez le nom du périphérique.
Device Model Name: Sélectionnéz le modele du périhérique.
Device Group: Sélectionnez pour spécifique le groupe.
- Location: Entrez l'emplacement actuel du périphérique.

8 Sélectionnez le menu View All Lite Device pour vérifier que le périphérique est enregistré.

9 Une fois le périhérique approuvé par le serveur, le programme enregistré dans le groupe sélectionné est télécharge sur le périhérique. SonExecutionestlancéeau terme du téléchargement.

Pour plus de détails sur la configuration d'un programme, reportez-vous au .
Si un périhérique est supprimé de la liste de périhériques approuvés par le serveur, le périhérique redémarrera pour réinitialiser ses paramètres.

10.2.4 Réglage de l'heure

Un programme ne peut pas s'exécuter si l'heure définie sur le périphérique diffère de cette du serveur.

1 Accédez aux onglets Device Name Time.

2 Sélectionnez le périphérique.
3 Sélectionnez Clock Set et synchronisez-la sur celle du serveur.

Pour plus de détails sur la gestion de l'heure (programmation, gestion des vacances, etc.), reportez-vous au .

10.3 Programme local

Executez un programme créé par le Gestionnaire des programmes locaux.

Sélectionnez Gestionnaire des programmes locaux → Sélectionnez le contenu à exécuter

Ce menu est désactivé si chaque programme n'a été créé par le Gestionnaire des programmes locaux.

1 Sélectionnez Gestionnaire des programmes locaux dans l'écran du menu MagicInfo Lite.
2 Executez un programme create par un programme local.

10.4 Gestionnaire des programmes locaux

Configurez les paramètres de lecture à partir de Programme local. Vous pouvez aussi seLECTIONner et dire du contenu d'une mémoire interne ou d'un périphérique USB en fonction de la série de lecture personalisée.

10.4.1 Enregistrement d'un Programme local

1 Sélectionnez Gestionnaire des programmes locaux dans l'écran du menu MagicInfo Lite.

2 Sélectionnez Creer dans l'écran Gestionnaire des programmes locaux.

3 Sélectionnez Heure pour régler l'heure à laquelle vous souhaitez dire le contenu.

Pour creer un programme qui commence un jour donné et se termine le jour suivant, les heures doivent etre definies comme indiqué ci-dessous.

Par ex. PM 09:00 - AM 12:00 / AM 12:00 - AM 06:00

4 Sélectionnez Contenu pour indiquer le contenu à生存.

5 Sélectionnez Enregistrer.
6 Sélectionnéz l'espace mémoire dans lequel enregistrer le contenu.

7 Vérifie que le programme a été ajouté dans le Gestionnaire des programmes locaux.

10.4.2 Modification d'un Programme local

Vérifiez qu'au moins un Programme local est enregistré.

1 Sélectionnez Gestionnaire des programmes locaux dans l'écran du menu MagicInfo Lite.

2 Sélectionnez le programme local à modifier.

3 Sélectionnez Editor.

4 Modifie les détails du programme local. Sélectionnez ensuite Enregistrer.

10.4.3 Modification d'un Programme local

Vérifiez qu'au moins un Programme local est enregistré.

1 Sélectionnez Gestionnaire des programmes locaux dans l'écran du menu MagicInfo Lite.

2 Sélectionnez le programme local à supprimer.

3 Sélectionnez Supprimer.

10.4.4 Modification d'un Programme local

Vérifiez qu'au moins un Programme local est enregistré.

1 Sélectionnez Gestionnaire des programmes locaux dans l'écran du menu MagicInfo Lite.

2 Sélectionnez le programme local à exécuter. Sélectionnez ensuite Exécuter.

10.4.5 Modification d'un Programme local

Cette fonction est activée uniquement lorsqu'un programme est en cours d'exécution. Sélectionnez Arrêteur pour passer du mode d'exécution du Programme local au Programme réseau.

1 Sélectionnez Gestionnaire des programmes locaux dans l'écran du menu MagicInfo Lite.

2 Sélectionnez Arrête.

10.4.6 Affichage des détails d'un Programme local

1 Sélectionnez Gestionnaire des programmes locaux dans l'écran du menu MagicInfo Lite.

2 Sélectionnez le programme local dont vous souhaitez visualiser les détails.

3 Les détails du programme s'affichent.

10.5 Contents Manager

1 Sélectionnez Gestionnaire de contenu dans l'écran du menu MagicInfo Lite.

2 Sélectionnez le contenu à copier.

• Si le contenu sous Mémoire interne est sélectionné : vous pouvez copier le contenu sous Mémoire interne vers un périphérique USB.
• Si le contenu sous USB est sélectionné : vous pouvez copier le contenu sous le périphérique USB vers la Mémoire interne.

La sélection simultanée de contenu se trouvant dans la Mémoire interne et un périphérique USB a pour effet de désactiver la fonction de copie.

3 Sélectionnez Copier.

10.5.2 Suppression de contenu

1 Sélectionnez Gestionnaire de contenu dans l'écran du menu MagicInfo Lite.

2 Sélectionnez le contenu à supprimer.

• Vous pouvez supprimer simultanément du contenu se trouvant dans la Mémoire interne et sur le pérophérique USB.

3 Sélectionnez Supprimer.

10.6 AutoPlay interne

10.6.1 Execution de la AutoPlay interne

Assurez-vous que la Mémoire interne contient au moins un élément.

1 Sélectionnez AutoPlay interne dans l'écran du menu MagicInfo Lite.

Lisez le contenu qui a ete copie dans la Memoire interne dans l'ordre alphabetique.

10.7 USB AutoPlay

10.7.1 Exécution de la lecture automatique mémoire interne

Vérifiez qu'un périphérique USB est connecté. Assurez-vous de créé un dossier intitulé

« MagicInfoSlide » sur le périphérique USB et d'y placer le contenu voulu.

1 Sélectionnez USB AutoPlay dans l'écran du menu MagicInfo Lite.

• Le contenu présente dans le dossier MagicInfoSlide du pérophérique USB sera lu par ordre alphabétique.
  La USB AutoPlay s'executera automatiquement si le périphérique USB est connecté quand Programme réseau ou Programme local est en cours d'exécution.

10.8 Pendant la lecture de contenu

10.8.1 Affichage des détails du contenu en cours de lecture

Appuyez sur le bouton INFO de la télécommande.

1 Version du logiciel: Affiche la version logicielle d'un périphérique.
2 Nom péripérisque: Affiche le nom d'un péripérisque reconnu par le serveur.
3 ID péripérisque: Afficher le numéro d'identification d'origine d'un péripérisque.
4 Mode: Affiche le mode de fonctionnement actuel (Programme réseau, Programme local, AutoPlay interne ou USB AutoPlay) de MagicInfo Lite Player.
5 Serveur: Affiche le statut de connexion (Connecté, Déconnecté ou Non-approval) du serveur.
6 USB: Affiche le statut de connexion d'un périphérique USB.

7 Téléchargement de programme: Affiche la progression du téléchargement d'un programme réseau depuis le serveur.

Information

Version du logiciel

: A-VNUSCDSP-100

• Nom du périphérique

: Monitor

ID péripérisque

:FE-FF-FF-FF-FF

Mode

:Programme reseau

• Serveur

: Connecté

• USB

: Connecté

• Téléchargement de programme

10.8.2 Affichage des paramètres du contenu en cours de lecture

Appuyez sur le bouton TOOLS de la télécommande.

Vous pouvez modifier la configuration du Mode Image ou du Mode Son, ou retirer de maniere sécurisé un péripérisque USB (Retirer le péripérisque USB en toute sécurité) pendant la lecture du contenu en appuyant sur le bouton TOOLS de la télécommande.

Mode Image : Permet de personneliser les parametes d'affichage du contenu en cours de lecture. (Dynamique, Standard, Naturel, Cinéma)
Mode Son Permet de personnelier les parametes audio du contenu en cours de lecture. (Standard, Musique, Cinéma, Voix claire, Amplifier)
- Retirer le périphérique USB en toute sécurité

11.1 Exigences préalables à tout contact avec le service clientèle de Samsung

11.1.1 Test du produit

Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure précrite ci-après. Si le problème persististe, contactez le service clientèle.

Vérifiez que votre produit fonctionné normalement en utilisant la fonction de test appropriée.

Si l'écran n'affiche aucune image et que levoyant d'alimentation clignote, bien que l'appareil soit correctement connecté à un ordinateur,procédez aux tests demandés.

1 Mettez hors tension l'ordinateur et l'appareil.
2 Débranche tous les câbles de l'appareil.
3 Allume l'appareil.
4 Si le message "Aucun signal" s'affiche,ILA signifie que I'appareil fonctionne correctement.

Si I'écran reste noir, vérifie l'ordinateur, le contrôle video et le cable.

11.1.2 Vérification de la résolution et de la fréquence

"Mode non optimal" s'affiche brièvement en cas de scélection d'un mode supérieur à la résolution prise en charge (pour plus d'informations à ce sujet, reportez-vous à la section "Résolutions prises en charge").

11.1.3 Vérifiez les éléments suivants :

Problème d'installation (mode PC)
L'écran s'allume et s'éteint continuèlement.	Vérifiez que le cable est connecté correctement entre l'appareil et l'ordinateur. ("2.2Connexion et utilisation d'un ordinateur")
Des espaces vides apparaissent sur les quatre côtés de l'écran lorsqu'un cable HDMI ou HDMI-DVI est branché au produit et à l'ordinateur.	Les espaces blancs visibles sur l'écran ne sont pas liés au produit. Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique. Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'options permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique. (Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.)

Problème d'écran
Levoyant d'alimentation est étéint. L'écran ne s'allume pas.	Vérifiez que le cordon d'alimentation est bien connecté. ("2.2Connexion et utilisation d'un ordinateur")
"Aucun signal" s'affiche à l'écran (reportez-vous à la section "Connexion à un ordinateur").	Vérifiez que l'appareil est connecté correctement à l'aide d'un cable. ("2.2Connexion et utilisation d'un ordinateur")
	Assurez-vous que le péripérisque connecté à l'appareil est sous tension.
"Mode non optimal" est affchéé.	Ce message s'affiche lorsqu'un signal émis par la carte graphique est supérieur à la fréquence et la résolution maximales de l'appareil.
	Consultez le tableau des modes de signal standard et réglez la fréquence et la résolution maximales conformément aux specifications de l'appareil.
Les images affichées à l'écran sont déformées.	Vérifiez le branchement du cable avec l'appareil. ("2.2Connexion et utilisation d'un ordinateur")
L'image n'est pas nette.	Réglez les paramètres RÉgl. Base et Regl. Préç.
	Retirez tous les accessoires (câble d'extension video, etc.), puis réessayez.
	Réglez la résolution et la fréquence selon le niveau recommendé.
L'image à l'écran est instable et tremble.	Vérifiez que la résolution et la fréquence de l'ordinateur et de la carte graphique sont définies sur des valeurs compatibles avec l'appareil. Modifiez ensuite les paramètres de l'écran (le cas échéant) en vous reportant aux informations supplémentaires dans le menu de l'appareil, ainsi qu'au tableau des modes de signal standard.
Des ombres ou des images fantômes restent affichées sur l'écran.
L'écran est trop lumineux. L'écran est trop nombre.	Réglez la Luminosite et le Contraste.
Les couleurs sont inadéquates.	Accédez au menu Image et réglez les paramètres de Color Temp..
Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible.	Accédez au menu Image et réglez les paramètres de Color Temp..
Le blanc ne l'est pas juste.	Accédez au menu Image et réglez les paramètres de Color Temp..
Aucune image n'est visible sur l'écran et levoyant d'alimentation clignote toutes les 0,5 à 1 seconde.	L'appareil est en mode d'économie d'énergie.
	Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent.

Problème de son
Il n'y a pas de son.	Vérifiez le branchement du cable audio ou réglez le volume. ("2.2Connexion et utilisation d'un ordinateur")
	Vérifiez le volume.
Le volume est trop faible.	Permet de régler le volume.
	Si le problème subsiste après avoir régle le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel.
Problème de télécommande
La télécommande ne fonctionne pas.	Assurez-vous que les piles sont bien positionnées (polarité +/-).
	Vérifiez que les piles ne sont pas déchargées.
	Vérifiez l'absence de panne de courant.
	Vérifiez que le cordon d'alimentation est bien connecté.
	Vérifiez la présence eventuelle d'un éclairage spécial ou d'enseignes au néon à proximité de l'appareil.

Problème de périphérique source
Un bip est émis au démarrage de mon ordinateur.	Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer.

11.2 Questions-réponses

Question	Réponse
Comment puis je modifier la fréquence ?	Pour définit la fréquence de votre carte graphique,procédez comme suit :• "Windows XP" : Sélectionnez Panneau de configuration → Apparure et thèmes → Affichage → Paramètres → Avancé → Écran, puis réglez la fréquence sous Paramètres du moniteur.• "Windows ME/2000" : Sélectionnez Panneau de configuration → Affichage → Paramètres → Avancé → Écran, puis réglez la fréquence sous Paramètres du moniteur.• "Windows Vista" : Sélectionnez Panneau de configuration → Apparure et personnalisation → Personnalisation → Paramètres d'affichage → Paramètres avancés → Écran, puis réglez la fréquence sous Paramètres du moniteur.• "Windows 7" : Sélectionnez Panneau de configuration → Apparure et thèmes → Affichage → Paramètres → Avancé → Écran, puis réglez la fréquence sous Paramètres du moniteur.
Comment puis je modifier la résolution ?	"Windows XP" : Sélectionnez Panneau de configuration → Apparance et thèmes → Affichage → Paramètres, puis réglez la résolution. "Windows ME/2000" : Sélectionnez Panneau de configuration → Affichage → Paramètres, puis réglez la résolution. "Windows Vista" : Sélectionnez Panneau de configuration → Apparance et personnelisation → Personalisation → Paramètres d'affichage, puis réglez la résolution. "Windows 7" : Sélectionnez Panneau de configuration → Apparance et personnelisation → Affichage → Ajuster la résolution, puis réglez la résolution.
Comment puis je définir le mode d'économie d'énergie ?	Windows XP : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Apparance et thèmes → Affichage → Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. Windows ME/2000 : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Affichage → Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. Windows Vista : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Apparance et personnelisation → Personalisation → Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 7 : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Apparance et personnelisation → Personalisation → Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.

Consultez le guide d'utilisateur relat à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages.

12.1 Généralités

Nom du modele		ME40A / DE40A	ME46A / DE46A	ME55A / DE55A
Ecran	Taille	40 pouces (101 cm)	46 pouces (116cm)	55 pouces (138cm)
	Surface d'affichage	885,6(H) x 498,15(V)	1018,08(H) x 572,67(V)	1209,6(H) x 680,4(V)
Couleurs d'affichage		16,7 M		1,07B
Dimensions (L x P x H) / Poids (sans support)		921,2 X 536,1 X 29,9 mm / 10,5 kg	1056,3 X 612,3 X 29,9 mm / 12,5 kg	1246,4 X 718,2 X 29,9 mm / 17,1 kg
		36,3 x 21,1 x 1,2 pouce/ 23,1 lbs	41,6 x 24,1 x 1,2 pouce/ 27,6 lbs	49,1 x 28,2 x 1,2 pouce/ 37,7 lbs
Interface de fixation VESA		200 x 200 mm	400 x 400 mm

Nom du modele		UE46A	UE55A
Ecran	Taille	46 pouces (117cm)	55 pouces (138cm)
	Surface d'affichage	1025,98(H) x 580,57(V)	1209,6(H) x 680,4(V)
Couleurs d'affichage		1,07B
Dimensions (L x P x H) / Poids (sans support)		1030,4 X 585,0 X 29,9 mm / 12 kg	1221,8 X 692,7 X 29,9 mm / 16 kg
		40,6 x 23,0 x 1,2 pouce/ 26,5 lbs	48,1 x 27,3 x 1,2 pouce/ 37,7 lbs
Interface de fixation VESA		400 x 400 mm

Synchroni sation	Fréquence horizontal	30 à 81 KHz
	Fréquence vertical	48 à 75 Hz
Résolution	Résolution optimale	1920 x 1080 à 60Hz
	Résolution maximale	1920 x 1080 à 60Hz
Fréquence d'horloge maximale		148,5 MHz (analogue, numérique)
Connecteurs de signal		Port D-Sub, DVI, DP (Display), HDMI
USB		1BAS

Caracteristiques techniques

Considéra-tions environne-mentales	Fonctionnement	Température : 0 °C à 40 °C (32°F à 104°F) Humidité : 10 % à 80 %, sans condensation
	Stockage	Température : -20 °C à 60 °C (-4°F à 104°F) Humidité : 5 % à 95 %, sans condensation

Alimentation: Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.
Plug & Play : Ce moniteur peut ettre instalé et utilise avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramétres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnelier les paramétres d'installation si vous le souhaitez.
En raison de la nature de la fabrication de cet appariel, il se peut qu'environ 1 pixel par million (1 ppm) soit plus lumineux ou plus nombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.
Classe A (equipment de communication d'informations à usage industriel) À l'attention des revendeurs et utilisateurs. Cet apparéil est conforme aux normes CEM relatives à un usage industriel ( classe A) et peut donc être utilisé ailleurs que chez des particuliers.

[ Recommendation ]- UE uniqueness

CE

• Par la première, Samsung Electronics déclare que ce [Moniteur] satisfait aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC.
  La déclaration de conformité est accessible à l'adresse http://www.samsung.com, en accédant à Assistance > Recherche d'assistance pour vos produits, puis entrez le nom du modele.
• Cet équipement peut fonctionner dans tous les pays de l'UE.

12.2 Economiseur d'énergie

La fonction d'économie d'énergie de ce produit réduit la consommation énergétique en éteignant l'écran et en modifier la couleur duvoyant d'alimentation si le produit n'est pas utilisé pendant une période définie. Lorsque l'appareil passe en mode d'économie d'énergie, il n'est pas mis hors tension. Pour pallumer l'écran, appuyez sur une touche du clavier ou déplacez la souris. Le mode d'économie d'énergie fonctionne uniquement lorsque l'appareil est connecté à un ordinateur pourvu de ce type de fonction.

Economiseur d'énergie	Fonctionnement normal	Mode d'économie d'énergie	Arrêt (Interrupteur en position Arrêt)
Indicateur d'alimentation	Activé	Clignotant	Arrêt
Consommation (Général)	ME40A:100 W	Moins de 1 W	Moins de 1 W
	ME46A:140 W
	ME55A:160 W
	UE46A:140 W
	UE55A:160 W
	DE40A:120 W
	DE46A:150 W
	DE55A:180 W

Le niveau de consommation affiché peut varier selon les conditions de fonctionnement ou lors de la modification des paramètres.
Le mode SOG (Sync On Green) n'est pas pris en charge.
Pour une consommation nulle, mettez l'interrupteur situé au dos de l'appareil en position Arrêt ou débranchez le cordon d'alimentation. Débranchez le cordon d'alimentation si vous prévoyez de ne pas utiliser l'appareil pendant une longue période (vacances, etc.).

12.3 Présélection des modes de temporisation

• En raison de la nature même de l'écran, cet apparéil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de selectionner la résolution optimale indiquée pour votre produit.
• Vérifiez la fréquence lorsque vous remplacez un produit à tube cathodique (connecté à un ordinateur) par un produit LCD. Si le produit LCD ne prend pas en charge une fréquence vertical de 85 Hz, réglez-la sur 60 Hz à l'aide du produit à tube cathodique avant d'utiliser le produit LCD.

Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que levoyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

Résolution	Fréquence horizontalé (kHz)	Fréquence verticalé (Hz)	Horloge (MHz)	Polarité synchronisé e (H/V)
IBM, 640 x 350	31,469	70,086	25,175	+/-
IBM, 720 x 400	31,469	70,087	28,322	-/+
IBM, 640 x 480	31,469	59,940	25,175	-/-
MAC, 640 x 480	35,000	66,667	30,240	-/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
MAC, 1152 x 870	68,681	75,062	100,000	-/-
VESA, 640 x 480	31,469	59,940	25,175	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 800 x 600	46,875	75,000	49,500	+/+
VESA, 848 x 480	31,020	60,000	33,750	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,000	+/+
VESA, 1280 x 768	47,776	59,870	79,500	-/+
Résolution	Fréquence horizontal (kHz)	Fréquence verticalie (Hz)	Horloge (MHz)	Polarité spheronisé (H/V)
VESA, 1280 x 960	60,000	60,000	108,000	+/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+
VESA, 1360 x 768	47,712	60,015	85,500	+/+
VESA,1920 x 1080	67,500	60,000	148,500	+/+
VESA,1920 x 1080	66,587	59,934	138,500	+/-

Fréquence horizontalie

Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontal. La fréquence horizontale est mesure en kHz.

Fréquence verticale

Le produit affiche une même image plusieurs fois par seconde (à l'instar d'une lampe fluorescente) pour représentater une image qui sera visible par le spectateur. La fréquence d'une seule image affichée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée en Hz.

12.4 Licence

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories.

En cas d'utilisation d'un logiciel open source, des Open Source Licences (Licences libres) sont disponibles dans le menu du produit. L'avis concernant les Open Source Licence (Licences libres) est uniquement disponible en Englais.

Comment contacter SAMSUNG dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

NORTH AMERICA
U.S.A	1-800-SAMSUNG (726-7864)	http://www.samsung.com
CANADA	1-800-SAMSUNG (726-7864)	http://www.samsung.com/ca http://www.samsung.com/ch_fr (French)
MEXICO	01-800-SAMSUNG (726-7864)	http://www.samsung.com

LATIN AMERICA
ARGENTINA	0800-333-3733	http://www.samsung.com
BRAZIL	0800-124-421 4004-0000	http://www.samsung.com
BOLIVIA	800-10-7260	http://www.samsung.com
CHILE	800-SAMSUNG (726-7864) From mobile [phone]	http://www.samsung.com
COLOMBIA	01-8000112112	http://www.samsung.com
COSTA RICA	0-800-507-7267	http://www.samsung.com
DOMINICA	1-800-751-2676	http://www.samsung.com
ECUADOR	1-800-10-7267	http://www.samsung.com
EL SALVADOR	800-6225	http://www.samsung.com
GUATEMALA	1-800-299-0013	http://www.samsung.com
HONDURAS	800-27919267	http://www.samsung.com
JAMAICA	1-800-234-7267	http://www.samsung.com
NICARAGUA	00-1800-5077267	http://www.samsung.com
PANAMA	800-7267	http://www.samsung.com
PERU	0-800-777-08	http://www.samsung.com
PUERTO RICO	1-800-682-3180	http://www.samsung.com
TRINIDAD & TOBAGO	1-800-SAMSUNG (726-7864)	http://www.samsung.com
VENEZUELA	0-800-100-5303	http://www.samsung.com
EUROPE
ALBANIA	42 27 5755	http://www.samsung.com
AUSTRIA	0810 - SAMSUNG (7267864, € 0.07/min)	http://www.samsung.com
BELGIUM	02-201-24-18	http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr (French)
BOSNIA	05 133 1999	http://www.samsung.com
BULGARIA	07001 33 11	http://www.samsung.com
CROATIA	062 SAMSUNG (062 726 7864)	http://www.samsung.com
CZECH	800 - SAMSUNG (800-726786)	http://www.samsung.com
	Samsung Electronics Czech and Slovak, s.r.o., Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8
DENMARK	70 70 19 70	http://www.samsung.com
FINLAND	030 - 6227 515	http://www.samsung.com
FRANCE	01 48 63 00 00	http://www.samsung.com
GERMANY	01805 - SAMSUNG (726-7864,€ 0,14/Min)	http://www.samsung.com
CYPRUS	From landline : 8009 4000	http://www.samsung.com
GREECE	From landline : 80111-SAMSUNG (7267864) From landline & mobile : [phone]	http://www.samsung.com
HUNGARY	06-80-SAMSUNG (726-7864)	http://www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	http://www.samsung.com
KOSOVO	[phone]	http://www.samsung.com
LUXEMBURG	261 03 710	http://www.samsung.com
MACEDONIA	023 207 777	http://www.samsung.com
MONTENNEGRO	020 405 888	http://www.samsung.com
NETHERLANDS	0900 - SAMSUNG (0900-7267864) (€ 0,10/Min)	http://www.samsung.com
NORWAY	815-56 480	http://www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) [phone]	http://www.samsung.com
PORTUGAL	808 20 - SAMSUNG (808 20 7267)	http://www.samsung.com
RUMANIA	From landline : 08010-SAMSUNG (7267864) From landline & mobile : [phone]	http://www.samsung.com
SERBIA	0700 Samsung (0700 726 7864)	http://www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	http://www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	http://www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	http://www.samsung.com
SWITZERLAND	0848-SAMSUNG (7267864, CHF 0.08/min)	http://www.samsung.com/ch http://www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	http://www.samsung.com
EIRE	0818 717100	http://www.samsung.com
LITHUANIA	8-800-77777	http://www.samsung.com
LATVIA	8000-7267	http://www.samsung.com
ESTONIA	800-7267	http://www.samsung.com
TURKEY	444 77 11	http://www.samsung.com

CIS
RUSSIA	8-800-555-55-55	http://www.samsung.com
GEORGIA	8-800-555-555	http://www.samsung.com
ARMENIA	0-800-05-555	http://www.samsung.com
AZERBAIJAN	088-55-55-555	http://www.samsung.com
KAZAKHSTAN	8-10-800-500-55-500 (GSM: 7799)	http://www.samsung.com
UZBEKISTAN	8-10-800-500-55-500	http://www.samsung.com
KYRGYZSTAN	00-800-500-55-500	http://www.samsung.com
TADJIKISTAN	8-10-800-500-55-500	http://www.samsung.com
MONGOLIA	-	http://www.samsung.com
UKRAINE	0-800-502-000	http://www.samsung.com/ua http://www.samsung.com/ ua_ru
BELARUS	810-800-500-55-500	http://www.samsung.com
MOLDOVA	00-800-500-55-500	http://www.samsung.com

ASIA PACIFIC
AUSTRALIA	1300 362 603	http://www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	http://www.samsung.com
CHINA	400-810-5858	http://www.samsung.com
HONG KONG	(852) 3698 - 4698	http://www.samsung.com/hk http://www.samsung.com/ hk_en/
INDIA	1800 1100 11 3030 8282 1800 3000 8282 1800 266 8282	http://www.samsung.com
INDONESIA	0800-112-8888 021-5699-7777	http://www.samsung.com
JAPAN	0120-327-527	http://www.samsung.com
MALAYSIA	1800-88-9999	http://www.samsung.com
PHILIPPINES	1-800-10-SAMSUNG (726-7864) for PLDT 1-800-3-SAMSUNG (726-7864) for Digitel 1-800-8-SAMSUNG (726-7864) for Globe 02-5805777	http://www.samsung.com
SINGAPORE	1800-SAMSUNG (726-7864)	http://www.samsung.com
THAILAND	1800-29-3232 02-689-3232	http://www.samsung.com
TAIWAN	0800-329-999 0266-026-066	http://www.samsung.com
VIETNAM	1 800 588 889	http://www.samsung.com
MIDDLE EAST
IRAN	021-8255	http://www.samsung.com
OMAN	800-SAMSUNG (726-7864)	http://www.samsung.com
KUWAIT	183-2255	http://www.samsung.com
BAHRAIN	8000-4726	http://www.samsung.com
EGYPT	08000-726786	http://www.samsung.com
JORDAN	800-22273	http://www.samsung.com
MOROCCO	080 100 2255	http://www.samsung.com
SAUDI ARABIA	9200-21230	http://www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	http://www.samsung.com

AFRICA
CAMEROON	7095- 0077	http://www.samsung.com
COTE D'LVOIRE	8000 0077	http://www.samsung.com
GHANA	0800-10077 0302-200077	http://www.samsung.com
KENYA	0800 724 000	http://www.samsung.com
NIGERIA	0800-726-7864	http://www.samsung.com
SENEGAL	800-00-0077	http://www.samsung.com
SOUTH AFRICA	0860-SAMSUNG (726-7864)	http://www.samsung.com
TANZANIA	0685 88 99 00	http://www.samsung.com
UGANDA	0800 300 300	http://www.samsung.com

Qualité d'image optimale et protection contre la rémanence d'image

Qualité d'image optimale

Pour bénéficier d'une qualité d'image optimale, ouvre le Panneau de configuration de votre ordinateur et reglez la résolution et la fréquence de rafraîchissement comme suit. La qualité d'image des écrans LCD TFT peut se déterminer si vous ne sélectionnez pas la résolution optimale.

Résolution : 1920 X 1080
Fréquence verticale (fréquence de rafraîchissement) : 60Hz

• En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus nombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Nombre de sous-pixels par type d'écran LCD : 40, 46, 55 : 6,220,800

• Execute "Réglage Automatique" pour améliorer la qualité d'image. S'il subsiste des interférences (bruit) après un réglage automatique, sélectionnez RÉgl. Base ou Regl. Préc.
  Si vous laissiez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produit ou cela peut donner lieu à des pixels défectueux.

• Activez le mode d'économie d'énergie ou un économiseur d'écran dynamique si vous ne comptez pas utiliser le produit pendant une longue période.

• Contrairement aux moniteurs à tube cathodique, les modèles LCD TFT (en raison de la nature même de l'écran) ne peuvent être régles que sur une seule résolution pour obtaining une qualité d'image optimale. Dès lors, la définition d'une résolution autre que celle qui est spécifique peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale spécifique pour votre monitér.

Protection contre la rémanence d'image

Qu'entend-on par rémanence d'image ?

En principe, le phénomène de rémanence d'image ne se produit pas lorsque l'écran LCD fonctionne normalement. Un fonctionnement normal qualifie le changement continu du motif video. Si l'écran LCD affiche un motif fixependant une longue période (plus de 12 heures), une légère différence de tension peut apparaitre entre les électrodes dans les pixels qui contrôle les cristaux liquides.

Une telle différence de tension augmente avec le temps et amincit les cristaux liquides. Lorsque cela se produit, il est possible qu'une image precedente reste affichée sur l'écran lors du changement de motif. Pour éviter ce phénomène, il convient de réduire la différence de tension accumulée.

• Mise hors tension, Economisier d'écran et Mode d'économie d'énergie

Eteignez le produit pendant 4 heures après 20 heures d'utilisation.(DE40A / DE46A / DE55A)
Eteignez le produit pendant 2 heures après 12 heures d'utilisation.(ME40A / ME46A / ME55A / UE46A / UE55A / DE40A / DE46A / DE55A)
Sélectionnez Propriétés d'affichage > Alimentation sur l'ordinateur et réglez le paramètre de mise hors tension du produit.
Il est conseilé d'utiliser un économiseur d'écran.

Il est préférible d'utiliser un économisteur d'écran à couleur unique ou avec une image en mouvement.

• Changement de couleur fréquent

Type 1

Utilisation de 2 couleurs

Basculez entre 2 couleurs toutes les 30 minutes, comme illustré ci-dessus.

• Évitez de combiner une couleur de texte et une couleur d'arrête-plan à luminosité contrastée.

Evitez d'utiliser du gris, car cette couleur peut contributor à l' apparition du phénomène de rémanence d'image.

Évitez d'utiliser des couleurs à luminosité contrastée (noir et blanc ; gris).

Changement frquent de couleur de texte

Utilisez des couleurs claires de luminositésemblable.

Intervalle : Changez la couleur du texte et celle de l'arriere-plan toutes les 30 minutes.

Déplacez et modifie le texte toutes les 30 minutes, comme illustré ci-dessous.

[Step1]
[Step2]
[Step3]

Annexe

• Affichez régulièrement une image en mouvement avec un logo.

Intervalle : affichez une image en mouvement avec un logo pendant 60 secondes après 4 heures d'utilisation.

Le meilleur moyen de protégger le produit contre le phénomène de rémanence d'image consiste à lemettre hors tension ouà configurer l'ordinateur oule système pour qu'il exécut une économiseur d'écran lorsque le produit est inactif. Le service de garantie peut également être limité en fonction du guide d'instructions.

Lesbons gestes de mise au rebut de ce produit (Déchets d'équipements électriques etlectroniques) - Europe uniquement

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invitees à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit - Europe uniquement

(Applicable aux pays de l'Union europeenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre éliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de reférence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protégéger les ressources naturelles et d'encourager la réutilisation du matériel, voirlez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Terminologie

OSD (Affichage à l'écran)

L'affichage à l'écran (OSD) vous permet de configurer des paramètres à l'écran pour optimiser la qualité d'image selon vos besoin. Vous pouvez modifier la luminosité, la teinte, la taille et bien d'autres paramètres de l'écran grâce aux menus qui s'affichent à l'écran.

Gamma

Le menu Gamma permet de régler l'échelle de gris qui représenté les tons moyens de l'écran. Le réglage de la luminosité affecte la luminosité de tout l'écran, tandis que celui du Gamma affecte uniquement la luminosité moyenne.

Échelle de gris

L'échelle renvoie aux niveaux d'intensité de couleur quiprésent des variations de changement de couleur, depuis les zones plussons jusqu'àux zones plus claires de l'écran. Les modifications de luminosité d'écran sont exprimées par variation du blanc et du noir, et l'échelle de gris renvoie à la zone moyenne entre le noir et le blanc. Tout changement de l'échelle de gris par ajustement du gamma modifiera la luminosité moyenne de l'écran.

Fréquence de balayage

La fréquence de balayage, ou fréquence de rafraîchissement, renvoie à la fréquence à laquelle l'écran est actualisé. Les données de l'écran sont transmises pendant le rafraîchissement de l'écran pour afficher une image, sans que cela soit visible à l'eel nu. Le nombre de rafraîchissements de l'écran s'appeille la fréquence de balayage et se mesure en Hz. Si cette fréquence est de 60 Hz, cela signifie que l'écran est rafraîchi 60 fois par seconde. La fréquence de balayage de l'écran dépend des performances des cartes graphiques de votre PC et de votre produit.

Fréquence horizontalie

Les caractères ou images qui s'affichent sur l'écran du produit se composent de points (pixels). Les pixels sont transmis en lignes horizontales, qui sont ensuite organises vertically pour creer une image. La fréquence horizontale est mesurée en kHz et représenté le nombre de transmissions et d'affichages par seconde des lignes horizontales sur l'écran du produit. Si la fréquence horizontale est de 85, cela signifie que les lignes horizontales qui constituent une image sont transmises 85 000 fois par seconde, et cette fréquence est indiquée comme suit : 85 kHz.

Fréquence verticale

Une image se compose de nombreuses lignes horizontales. La fréquence verticale se mesure en Hz et représentée le nombre d'images pouvant être créées par seconde par ces lignes horizontales. Si la fréquence verticale est de 60, cela signifie qu'une image est transmise 60 fois par seconde. Cette

Annexe

fréquence est aussi appelée « fréquence de rafraîchissement » et a un impact sur le scintillagement de l'écran.

Résolution

La résolution représenté le nombre de pixels horizontally et verticaux qui forment un écran. Elle représenté le niveau de détaill de l'écran.

Une résolution supérieure présente un volume d'information supérieur à l'écran et convient à l'exécution de plusieurs tâches simultanées.

Par ex.: une résolution de 1920 x 1080 comprend 1 920 pixels horizontally (fréquence horizontal) et 1 080 lignes verticales (résolution vertical).

Plug & Play

La fonctionnalité Plug & Play permet un échange d'informations automatique entre un produit et un ordinateur pour produit un affichage optimal.

Le produit utilise la norme internationale VESA DDC pour exécuter la fonction Plug & Play.

A

Annexe 206

Articles vendus sparment 23

C

Caracteristiques techniques 200

Comment contacter SAMSUNG dans le monde 206

Communique avec le MDC via un cable RJ45
MDC 66

Connexion PC 52

Connexion vido 57

E

Ecran des paramètres personneliss 101

F

Format de l'image 102

H

Heure 147

1

InstallationDinstallation de MDC 68

L

Langues des menus 149

M

MagicInfo Lite 119

Mise à niveau du logiciel 167

Mode 100

Mode 3D 105

Mode co 150

Modification de la résolution 55

Multi contrôle 146

P

Param. auto-commutation source 158

Paramètres réseau 133

Piles 29

PIP 152

Position cran 157

R

Rapport de problème 194

Rglage del'cran 102

Rinitial tout 166

Rotation OSD 166

S

Solution Eco 116

Standard 100

T

Tlcommande 28

V

Veille 147
