Type de produit	Plaque de cuisson au gaz
Marque	ASKO
Modèle	HG1986AB
Catégorie	Plaque de cuisson encastrable
Nombre de brûleurs	4
Types de brûleurs	1 brûleur rapide, 1 brûleur semi-rapide, 1 brûleur mijoteur, 1 brûleur pour wok à double réglage
Alimentation	Gaz (gaz naturel ou butane/propane selon configuration)
Allumage	Allumage électrique intégré par bouton
Sécurité	Thermocouple de sécurité sur chaque brûleur, robinet de sécurité gaz
Dimensions (L x P x H)	Environ 590 x 520 x 50 mm
Poids net	Environ 15 kg
Matériau de la table	Inox avec revêtement anti-traces « easy clean »
Grilles et supports	Grilles en acier ou fonte émaillée, amovibles
Pièces fournies	Anneau pour wok, grille pour petits fonds
Entretien et nettoyage	Nettoyer avec un détergent doux ; ne pas mettre les composants du brûleur au lave-vaisselle
Réglage des brûleurs	Réglage continu de la flamme ; brûleur wok à double réglage indépendant
Classe de gaz	Catégorie II2H3+ (selon gaz disponible)
Raccordement gaz	Raccordement par flexible ou tube rigide, diamètre adapté
Alimentation électrique	230 V ~ 50 Hz (pour allumage et veilleuse électronique)
Indice de protection	Classe I (mise à la terre requise)

FOIRE AUX QUESTIONS - HG1986AB - HG1986AB ASKO

Comment allumer un brûleur sur la plaque ASKO HG1986AB ?

Appuyez sur le bouton du brûleur et tournez-le vers la gauche jusqu'à la position maximum. Maintenez enfoncé pendant au moins 3 secondes pour activer le thermocouple de sécurité. Relâchez ensuite : le brûleur reste allumé.

Pourquoi un brûleur ne s'allume-t-il pas ?

Vérifiez que la prise secteur est branchée et le fusible en état. Nettoyez et séchez la bougie et le thermocouple. Assurez-vous que les composants du brûleur sont correctement montés à l'aide des encoches. Ouvrez le robinet de gaz principal.

Que faire si le brûleur s'éteint après allumage ?

Maintenez le bouton enfoncé au moins 3 secondes en position max ou min. Si le thermocouple est encrassé, nettoyez-le délicatement avec un chiffon sec.

Comment nettoyer la plaque de cuisson ASKO ?

Nettoyez les boutons, brûleurs et supports en premier avec un détergent doux, puis la table en inox avec revêtement « easy clean ». N'utilisez jamais de produits abrasifs ou de tampons métalliques. Ne mettez pas les éléments du brûleur au lave-vaisselle.

Puis-je utiliser des casseroles de petit diamètre ?

Oui, mais utilisez la grille pour petits fonds fournie pour stabiliser les casseroles de moins de 12 cm de diamètre. Les flammes doivent toujours rester sous le fond de la casserole.

Comment utiliser l'anneau pour wok ?

Placez l'anneau sur le brûleur wok pour stabiliser les woks à fond arrondi. Pour les casseroles plates, retirez l'anneau et utilisez le support standard.

Les pièces en laiton du brûleur wok se décolorent-elles ?

Oui, c'est normal. La cuisson à haute température provoque une décoloration du laiton. Cela n'affecte pas le fonctionnement.

Comment détecter une fuite de gaz ?

Une odeur de gaz à proximité peut indiquer une fuite au raccord. Fermez immédiatement le robinet d'alimentation et contactez votre installateur. Ne cherchez pas la fuite avec une flamme.

Que faire si la flamme brûle irrégulièrement ?

Vérifiez que les composants du brûleur sont propres, secs et correctement montés. Les orifices de sortie doivent être dégagés. Si le problème persiste, le type de gaz utilisé peut être incorrect.

Où trouver des pièces de rechange pour la plaque HG1986AB ?

Consultez le site web www.asko.com pour les accessoires (anneau wok, grille petits fonds) et les pièces détachées. Contactez un revendeur agréé ASKO pour les composants spécifiques.

MODE D'EMPLOI HG1986AB - HG1986AB ASKO

Plaque de cuisson au gaz

HG1666A - HG6CBE1C

HG1666S - HG6CBE1C

HG1776A - HG7BBE1C

HG1776S - HG7BBE1C

HG1986A - HG9CBE1C

HG1986S - HG9CBE1C

EN Manual

EN3-EN8

FR Notice déutilisation

FR3-FR8

Pictograms used - Pictogrammes utilisés:

Important information - Important à savoir

Tip - Conseil

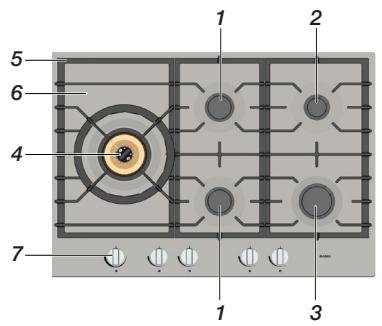

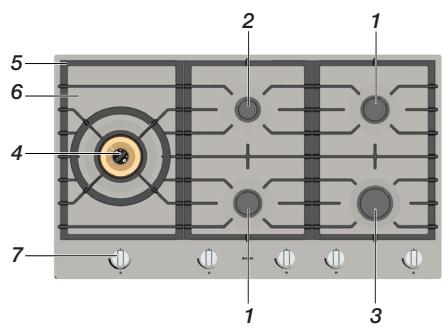

Description

1. brûleur semi-rapide
2. bruleur mijoteur
3. brûleur rapide
4. brûleur pour wok
5. support de casseroles
6. fond de la table de cuisson
7. bouton de commande

Allumage et réglage

bouton de réglage

Brûleur standard

1. indicateur spatial
2. position 0
3. position maximum
4. position minimum

Tous les brûleurs sont régables en continu du minimum au maximum.

• Appuyez sur le bouton du brûleur et faites-le pivoter vers la gauche. Le brûleur s'allume.
• Maintenez le bouton du brûleur enforcé bien à fond durant au moins 3 secondes, entre la position maximum (3) et la position minimum (4). La sécurité du thermocouple est à présent activée.

bouton du wok à double réglage

Brûleur pour wok à double réglage

1. indicateur spatial
2. position 0
3. position maximum
4. anneau extérieur position minimum / anneau interieur position maximum
5. anneau extérieur eteint / anneau interieur position maximum
6. anneau interieur position minimum

Le brûleur pour wok à double réglage se règle avec précision.

• Entre la position 3 et 5, l'anneau extérieur est régable de la position maximum à minimum. L'anneau interieur reste allumé en position maximum.

Utilisation

incorrect

correct

anneau pour wok
grille petits fonds

brûleur

brûleur pour wok

Casseroles

• Veillez à ce que les flammes restent toujours sous le fond de la casserole.
  Si les flammes dépassent sur les flancs de la casserole, vous gaspillesz beaucoup d'énergie. De plus, les poignées risquent de s'échauffer.
• N'utilisez pas de casserole dont le fond fait moins de 12 cm de diamètre. Elles ne sont pas assez stables.

Anneau pour wok

L'anneau pour wok, destiné au brûleur pour wok, est livré avec l'appareil ou disponible comme accessoire. Il permet de stabiliser les woks à fond arrondi.

Grille pour petits fonds

La grille pour petits fonds est livrée avec l'appareil ou est disponible comme accessoire. Elle permet de stabiliser les casseroles de très faible diamètre.

Support de casseroles

Pourmettre en place les supports de casseroles,posez-les verticalement,enevitantdelesfaire glisser surle fond de la table de cuisson.Mettez-lesen place correctement surle fond de la table de cuisson.

Brûleur

Suivez les encoches d'assemblage pour assembler les brûleurs (1).

Brûleur pour wok

Veillez à positionner correctement le brûleur pour wok. Si les pièces du brûleur pour wok sont mal ajustées, il se peut que le brûleur ne fonctionne pas correctement ou ne fonctionne pas du tout.

Entretien

Un entretien régulier, juste après utilisation, évite que les débordements d'aliments ne puissant s'incruster et cause des taches tenaces, difficiles à éliminer. Utilisez un détergent doux pour ce nettoyage.

Commencez par nettoyer les boutons, les brûleurs et les supports, et ensuite seulement le fond de la table de cuisson. Vous évitez ainsi qu'elle ne se salisse de nouveau durant le nettoyage des autres composants.

Attention! Ne nettoyez jamais les composants des brûleurs dans un lave-vaisselle. Le dédTangent de lave-vaisselle peut endommager ces composants!

Fond de la table de cuisson en inox avec revêtement

Les fonds de tables de cuisson dotés d'un revêtement « easy clean » se nettoient facilement au moyen d'un produit de nettoyage doux.

N'utilisez pas de produits agressifs! Ceux-ci peuvent endommager le revêtement.

Taches tenaces sur l'émail (supports de casseroles, capuchons de brûleurs, fond de la table de cuisson)

Nettoyez de préférence les taches tenaces avec un détergent liquide ou une éponge à récurer synthétique. N'utilise jamais de poudre ou de tampon abrasif, d'ustensile acéré, ou de produits nettoyants agressifs.

Pièces en laiton du brûleur wok

Quelques pièces du brûleur pour wok sont en laiton. La cuisson au wok, avec ses températures élevées, causera une décoloration normale du laiton.

Consultez le site web www.asko.com pour de plus amples instructions d'entretien et de nettoyage!

Tableau des pannes

Le fait d'avoir un doute quant au bon fonctionnement de votre plaque de cuisson, ne signifie pas automatiquement qu'elle soit défectueuse. Vérifiez toujours les points écuminés au tableau suivant, ou consultez le site web 'www.asko.com' pour de plus amples informations.

SYMPTÔME	CAUSE POSSIBLE	SOLUTION
Odeur de gaz àproximé.	Fuite au niveau du raccordde l'appareil.	Fermez le robinet d'alimentation principal dugaz. Contactez votre installerateur.
Un brûleur ne s'allume pas.1212	La fiche n'est pas branchée sur le secteur.Fusible défecteurs/ débranché dans le tableau électrique.Bougie (1) sale/humide.Composants mal montés.Composants du brûleur sales/humides.Robinet d'alimentation principal du gaz fermé.Panne d'alimentation sur le réseau de gaz.La bonbonne ou le réservoir de gaz est vide.Le type de gaz utilisé n'est pas le bon.	Branchez la prise sur le secteur.Remplacez le fusible ou enclenchez ledisjoncteur.Nettoyez/séchez la bougie.Montez les composants du brûleur en vous aidant des encoches de positionnement.Nettoyez/séchez les composants du brûleur.Veillez à ce que les orifices de sortie soient bien dégagés.Ouvrez le robinet d'alimentation principal du gaz.Renseignez-vous auprès de votre fournisseur de gaz.Raccordez une nouvelle bonbonne ou faites replir le réservoir.Contrôlez que le type de gaz utilisé convient à l'appareil. Si ce n'est pas le bon, contactez votre installerateur.
Le brûleur ne brûlepas uniformément.	Des composants sont mal montés.Composants du brûleur sales/humides.Le type de gaz utilisé n'est pas le bon.	Montez les composants du brûleur en vous aidant des encoches de positionnement.Nettoyez/séchez les composants du brûleur.Veillez à ce que les orifices de sortie soient bien dégagés.Contrôlez que le type de gaz utilisé convient à l'appareil. Si ce n'est pas le bon, contactez votre installerateur.
Le brûleur s'éteintaprès l'allumage.	Vous n'avez pas maintenu le bouton de commande suffisamment longtemps(3 secondes minimum) ou profondément enforcé.Le thermocouple (2) est encrassé.	Maintenez le bouton du brûleur enforcé bien à fond durant 3 secondes minimum, entre la position maximum et la position minimum. Lors d'une première utilisation, ceci peut prendre plus longtemps à cause du retard d'arrivée du gaz.Nettoyez/séchez le thermocouple.

Élimination de l'appareil et de l'emballage

Des matériaux durables ont eté utilisés pour la fabrication de cet apparéil.

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• le carton ;
• du papier;
• la feuille de polyéthylène (PE) ;
• du polystyrene exempt de CFC (mousse rigide PS);
  des bandes de polypropylene (PP).

Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires.

Pour signaler l'obligation de traitement sélectif des apparèils électroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit.

Au terme de son utilisation, le produit ne doit pas etre éliminé avec les déchets urbains. Le produit doit etre remis à l'un des centres de collecte sélective prevus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparation un apparéil electroménager tel que cette plaque de cuisson permet d'eviter les retombées négatives sur l'environnement et la santé, et permet de récapucérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

C E

Déclaration de conformité

Nous déclarons par la présente que nos produits satisfont aux directives, mesures et ordonnances européennes en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait reférence.
