Type de produit	Plaque de cuisson à gaz encastrable
Modèles compatibles	BG6xA, BG6xB, BG6xD, BG6xE
Nombre de brûleurs	4 (auxiliaire, semi-rapide, rapide, wok)
Puissance des brûleurs	Auxiliaire : 1,05 kW, Semi-rapide : 1,80 kW, Rapide : 3,00 kW, Wok : 3,50 kW (selon gaz)
Alimentation électrique	220-240 V ~ 50/60 Hz, max. 2 W
Type de gaz	G20 (20/25 mbar), G30/G31 (28-30/37 mbar, 50 mbar)
Raccordement gaz	1/2" ISO 228 / ISO 7-1 / EN 10226-1
Dimensions (L x P x H) approx.	600 x 520 x 55 mm
Poids approx.	9 kg
Matériau du plateau d'égouttement	Acier inoxydable ou verre selon modèle
Fonctions	Allumage électrique intégré, dispositif de sécurité thermocouple, minuterie de cuisson tactile
Minuterie de cuisson	Oui, pour les deux brûleurs de gauche, réglable de 1 à 99 minutes
Kit de conversion gaz	Inclus pour conversion vers d'autres types de gaz
Entretien et nettoyage	Nettoyer régulièrement les chapeaux, couronnes et injecteurs ; utiliser des produits non abrasifs
Sécurité	Arrêt automatique en cas d'extinction de flamme, surface vitrocéramique résistante aux chocs, verrouillage enfant
Pièces détachées	Buses, vis by-pass, chapeaux de brûleur, supports de casserole, manettes (pièces d'origine recommandées)
Réparabilité	Indice de réparabilité non communiqué ; utiliser un technicien agréé pour toute intervention
Garantie	Garantie constructeur selon conditions ; les dommages liés à une installation incorrecte sont exclus
Informations générales	Fabriqué par Gorenje ; conforme aux normes EN60350-2 ; ne pas utiliser à l'extérieur

FOIRE AUX QUESTIONS - GKTW642SYB - GKTW642SYB GORENJE

Comment allumer un brûleur sur la plaque Gorenje GKTW642SYB ?

Appuyez sur le bouton du brûleur et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à la position d'allumage. Maintenez la pression quelques secondes après l'allumage pour activer la sécurité thermocouple. Relâchez le bouton.

Que faire si les brûleurs ne s'allument pas ?

Vérifiez l'alimentation électrique (fusible), la propreté de la bougie d'allumage et l'assemblage correct des pièces du brûleur. Si le problème persiste, contactez un technicien agréé.

Comment convertir la plaque pour un autre type de gaz ?

Utilisez le kit de conversion fourni. Remplacez les buses et ajustez les vis by-pass selon le tableau de conversion. Consultez la notice pour les étapes détaillées et faites appel à un installateur agréé.

Puis-je utiliser une plaque à frire ou une léchefrite ?

Non, l'utilisation de plaques à frire ou léchefrites est déconseillée car elles peuvent provoquer une surchauffe ou endommager la surface. Utilisez uniquement des casseroles adaptées aux supports.

Comment nettoyer les brûleurs ?

Retirez les supports, chapeaux et couronnes. Lavez-les à l'eau tiède savonneuse, rincez et séchez soigneusement. N'immergez jamais les pièces chaudes dans l'eau froide. Utilisez un produit d'entretien pour métaux sur les grilles décolorées.

La minuterie de cuisson ne fonctionne pas, que faire ?

Vérifiez que la plaque est sous tension. Touchez la touche tactile pendant 2 secondes pour activer le réglage. Si la minuterie ne s'affiche pas, coupez puis rétablissez l'alimentation électrique. Si le problème persiste, contactez le SAV.

Quelle distance entre la casserole et la paroi ?

La distance minimale est de 1 cm. Une distance insuffisante peut provoquer une décoloration ou déformation des manettes ou de la paroi.

La plaque GKTW642SYB est-elle compatible avec une gazinière ?

Oui, cette plaque de cuisson à gaz est conçue pour être encastrée dans un plan de travail. Elle nécessite une arrivée de gaz et une prise électrique pour l'allumage et la minuterie.

Comment désactiver la minuterie de cuisson ?

Touchez la touche tactile pendant environ 2 secondes pour faire apparaître les touches '+' et '-'. Touchez de nouveau la touche tactile pendant 2 secondes pour désactiver la minuterie.

Que faire en cas de fissure de la plaque vitrocéramique ?

Éteignez immédiatement tous les brûleurs, débranchez l'appareil et n'utilisez pas la plaque. Contactez le SAV. Ne jetez pas une plaque cassée dans le verre recyclable, déposez-la en déchèterie.

MODE D'EMPLOI GKTW642SYB - GKTW642SYB GORENJE

Plaque de cuisson à gaz

Mode d'emploi Instructions pour l'installation Instructions pour la conversion

BG6xA - BG6xB

BG6xD - BG6xE

COLLECTION

Les pictogrammes figurant dans cette notice ont les significations suivantes :

Avertissement - Raccordement au gaz

RISQUE de CHOC électrique!

Attention - risque de choc électrique

Surface brulante!

Attention - risque de brûlure

RISQUE d'incendie!

Attention - Risque d'incendie

Nous vous recommandons vivement de lire attentivement cette notice.

Table des matières

Normes de sécurité 4

À LIRE ATTENTIVEMENT ET À CONSERVER POUR CONSULTATION ULTERIEURE !............ 4

Plaque de cuisson à gaz 8

Mode d'emploi 10

Modèles 10

Description 11

Informations conformément à la réglementation 66/2014 (UE uniquement) 12

Utilisation 12

Position du brûleur : 15

Nettoyage: 15

Tableau des problèmes 16

Instructions pour l'installation 17

Normes de sécurité 17

Préparations pour l'installation 20

Bande d'étanchéité 21

Raccordement au gaz 22

Accessibilité 22

Installation intégrée 23

Raccordement et contrôle 23

Instructions pour la conversion 24

Tableau de conversion 24

Tableau de puissance (kW-g/h) 25

Conversion des buses 26

Conversion des vis bypass 26

Contrôle de l'étanchéité au gaz et du fonctionnement 27

Démarrage 27

Vérification du fonctionnement 27

Considérations environnementales 28

Mise au rebut de l'appareil et de l'emballage 28

Notes 29

Généralités

• Le fabricant ne saurait être tenu responsable des dommages pouvant résulter du non-respect des consignes et avertissements de sécurité.
• Les dépréciations causées par un branchement défectueux, un montage incorrect ou une utilisation inappropriée ne sont pas couvertes par la garantie.

Attention!

L'appareil et ses parties accessibles chauffent durant l'utilisation. Ne touchez pas les parties chaudes. Les enfants âgés de moins de 8 ans doivent être tenus à distance de l'appareil sauf s'ils sont sous une surveillance de tous les instants.

RISQUE d'incendie!

ATTENTION : risque d'incendie : ne laissez aucun objet sur le plan de cuisson.

• ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson de courte durée doit être surveillé continuellement.

RISQUE d'incendie!

MISE EN GARDE: la cuisson avec de la graisse ou de l'huile sans supervision constante peut être dangereuse et risque de causer un incendie.

• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil, puis étouffez les flammes avec un couvercle ou une couverture antifeu.
• Ne flambez jamais de plats sous une hotte aspirante. Les hautes flammes peuvent provoquer un incendie, même si la hotte n'est pas activée.

Attention!

Utilisez uniquement des protections infant pour plaque de cuisson conçues par le fabricant de l'appareil de cuisson ou indiquées comme étant appropriées par le fabricant dans le mode d'emploi, ou des protections infant intégrées à l'appareil. L'utilisation de protections inappropriées peut provoquer des accidents.

• La plaque de cuisson doit uniquement servir à la préparation d'aliments.
• Elle n'est pas conçue pour réchauffer des pièces.
• Ne rechauffez pas des boîtes de conserve fermées sur la plaque de cuisson. Cela causait une montée de pression suivie d'une explosion des boîtes conserves. Vous seriez alors exposé à des risques de brûlure et/ou de blessure.
• Ne recouvre jamais l'appareil avec un tissu ou une autre matière couvrante. Si l'appareil est encore chaud ou allumé, il y a un risque d'incendie.
• N'utilisez pas l'appareil comme un plan de travail. Il peut avoir é
• N'utilisez pas l'appareil à des températures inférieures à 5° C.
• L'appareil ne doit pas être placé ou utilisé à l'extérieur.
• Lors de la première utilisation de la plaque, vous remarquerez une « odeur de neuf ». N'ayez aucune inquiétude, ce phénomène est tout à fait normal. Si la cuisine est bien ventilée, l'odeur disparaîtra rapidement.
• L'appareil n'est pas conçu pour être commandé au moyen d'un minuteur externe ou d'une télécommande séparée.
• N'ouvrez jamais le corps de l'appareil.
• Ne nettoyez jamais l'appareil avec un jet à haute pression ou une machine à vapeur.
• La surface en céramique est extrêmement solide, mais pas incassable. Par exemple, la chute d'un pot à épices ou d'un ustensile pointu risquerait de la casser.

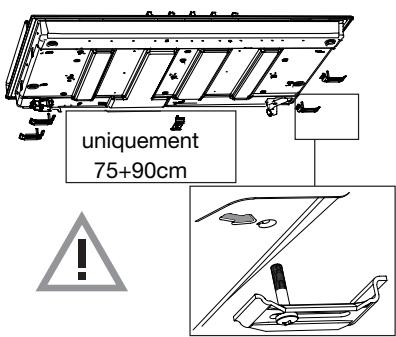

• Si un tiroir est autorisé sous l'appareil sans fond intermédiaire (voir les instructions pour l'installation), n'y stockez pas d'objets ou de matières hautement inflammables. Veillez à laisser un espace approprié de plusieurs centimètres entre le fond de la plaque de cuisson et le contenu de tout tiroir.

RISQUE de CHOC électrique! Mise en GARDE! en cas de fissure de la plaque de cuisson en verre :

• éteignez immédiatement tous les brûleurs ainsi que tout élément chauffant électrique, et débranchez l'appareil de l'alimentation électrique,
• Ne touchez pas la surface de l'appareil.
• n'utilisez pas l'appareil.

Attention!

• Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes ayant un handicap physique, sensoriel ou mental et par des personnes inexpérimentées, à condition qu'une personne responsable de leur sécurité les supervise et qu'ils aient reçu les instructions nécessaires et compris les dangers.
• Ne laissez jamais des enfants jouer avec cet appareil.
• Ne laissez pas des enfants nettoyer ou s'occuper de l'entretien de l'appareil sans surveillance.
• Ne rangez pas d'objets susceptibles d’intéresser les enfants dans les placards se trouvant au-dessus ou à l’arrière de l'appareil.
• Les zones de cuisson/brûleurs deviennent très chauds pendant l'utilisation et le restent encore quelque temps après. Tenez les enfants éloignés de l'appareil durant la cuisson et immédiatement après.

Plaque de cuisson à gaz

• ATTENTION! Durant son utilisation, un appareil de cuisson à gaz dégage de la chaleur, de la vapeur d'eau et des sous-produits de combustion dans la pièce où il est installé. Veillez à bien aérer la cuisine, surtout lorsque l'appareil est en service : laissez dégagées les ouvertures naturelles d'aération ou installez un dispositif de ventilation mécanique (hotte aspirante).
• Les composants du brûleur sont chauds pendant l'utilisation et immédiatement après. N'y touchez pas et évitez tout contact avec des matériaux non réfractaires.
• N'immergez jamais les chapeaux de brûleur et supports de casserole chauds dans de l'eau froide. Le refroidissement brutal peut endommager l'émail.
• La distance entre la casserole et une paroi non réfractaire doit toujours être supérieure à un centimètre. Sinon, la température élevée peut provoquer la décoloration et/ou la déformation des manettes ou de la paroi. Utilisez toujours les supports de casserole et des récipients appropriés.
• Placez toujours la casserole sur le support prévu à cet effet. Placer la casserole directement sur le chapeau du brûleur peut être dangereux.
• Les barquettes ou les feuilles en aluminium ne convennent pas pour la cuisson. Elles risquent de brûler et de s'incruster dans les chapeaux de brûleur et les supports de casserole.
• La plaque de cuisson ne peut fonctionner efficacement que si les composants du brûleur ont été assemblés à l'aide des arêtes de guidage. Assurez-vous que les supports de casserole sont bien alignés les uns par rapport aux autres et à plat sur le plateau d'égouttement. Ce n'est qu'alors que vos casseroles seront stables. Veillez à tener les gants et maniques éloignés de la flamme. N'utilisez pas de plaque à frire ou lechefrite.
• Nettoyez les pièces des brûleurs régulièrement pour un fonctionnement correct et sans danger.
• Les supports de casserole non équipés de tous leurs pieds en caoutchouc peuvent rayer le plateau d’égouttage ou causer une mauvaise combustion du brûleur. Si vous constatez que des pieds en caoutchouc sont manquants, contactez notre SAV.

Modèles

Aa - brûleur auxiliaire Bb - brûleur semi-rapide Cc - brûleur rapide Dd - brûleur wok

BG6xA

BG6xB

BG6xD

BG6xE

Description

G20 - 20 mbar
Brûleur	Puisance	BG6xA BG6xD	BG6xB BG6xE
Aa	Auxiliaire	1,05 kW	x	x
Bb	Semi-rapide	1,80 kW	x	x
Cc	Rapide	3,00 kW	x
Dd	Wok	3,50 kW		x

	G30/G31 - 28-30/37 mbar
	Brûleur	Puisance / débit massique	BG6xA BG6xD	BG6xB BG6xE
Aa	Auxiliaire	1,05 kW / 76 g/h	x	x
Bb	Semi-rapide	1,70 kW / 122 g/h	x	x
Cc	Rapide	3,00 kW / 216 g/h	x
Dd	Wok	3,50 kW / 252 g/h		x

	G30/G31 - 50 mbar
	Brûleur	Puisance / débit massique	BG6xA BG6xD	BG6xB BG6xE
Aa	Auxiliaire	1,00 kW / 72 g/h	x	x
Bb	Semi-rapide	1,90 kW / 137 g/h	x	x
Cc	Rapide	3,00 kW / 216 g/h	x
Dd	Wok	3,50 kW / 252 g/h		x

G20 - 25 mbar
Brûleur	Puisance / débit mas-sique	BG6xA BG6xD	BG6xB BG6xE
Aa	Auxiliaire	1,15 kW	x	x
Bb	Semi-rapide	2,00 kW	x	x
Cc	Rapide	3,30 kW	x
Dd	Wok	3,90 kW		x

Informations conformément à la réglementation 66/2014 (UE uniquement)

Mesures conformes à la norme EN60350-2

Identification du modèle		BG6xA BG6xD	BG6xB BG6xE
Type de plaque de cuisson		Plaque de cuisson à gaz	Plaque de cuisson à gaz
Nombre de brûleurs à gaz		4	4
Technologie de chauffage		Brûleur à gaz	Brûleur à gaz
Efficacité énergétique par brûleur à gaz (brû-leur EEGas) en %	Brûleur semi-rapide :	58,1	58,1
	Brûleur rapide :	57,1	-
	Brûleur wok :	-	55,1
Efficacité énergétique de la plaque de cuisson à gaz (plaque de cuisson EEGas) en %		57,8	57,1

Attention!

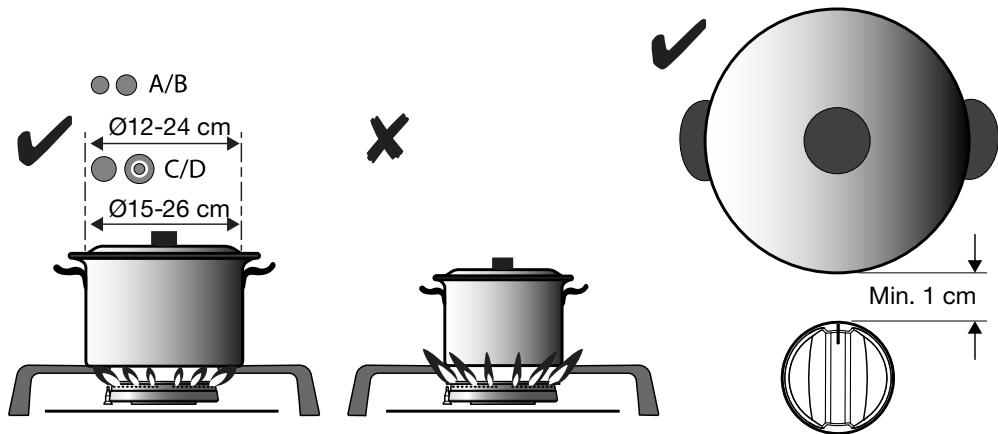

La distance entre la casserole et une paroi non réfractaire doit toujours être supérieure à un centimètre. Sinon, la température élevée peut provoquer la décoloration et/ou la déformation des manettes ou de la paroi.

Fonction de minuteur de cuisson :

Touche tactile

Selon le modèle, votre plaque de cuisson peut intégrer une fonction de minuteur de cuisson. Le temps de cuisson peut être défini pour les deux zones de cuisson de gauche (de 1 à 99 minutes). Quand le décompte du temps de cuisson expire, le brûleur sélectionné s'éteint.

• Si vous décidez de désactiver vous-même la fonction de minuteur de façon anticipée, après le réglage du minuteur, le brûleur ne s'est pas.
• Si vous éteignez le brûleur de façon anticipée (en tournant le bouton vers la position « 0 »), le minuteur ne s'arrête pas.
• En cas de panne de courant électrique, le brûleur s'éteint immédiatement et le minuteur s'arrête.

Comment régler le minuteur de cuisson

Vous pouvez régler le minuteur immédiatement sur 99 minutes en touchant en premier lieu la touche « - ». Puis le temps diminue.

Comment changer le temps de cuisson

Pendant la cuisson, il est possible de modifier le temps de cuisson restant qui a été réglé.

1. La touche « + » et la touche « - » apparaissent.
2. Appuyez sur la touche « + » ou la touche « - » pour changer le temps de cuisson.

Comment désactiver le minuteur de cuisson

1. Touchez la touche tactile sur le bouton pendant environ 2 secondes.
2. La touche « + » et la touche « - » apparaissent.
3. Puis touchez de nouveau la touche tactile pendant environ 2 secondes.
4. Le minuteur de cuisson est désactivé.
5. Tournez le bouton de commande jusqu'à la position « 0 » si vous souhaitez éteindre le brûleur.

Attention!

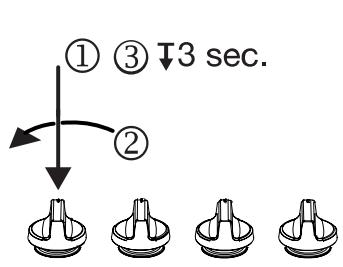

Ne retirez pas les boutons de commande avec la fonction de commande du minuteur

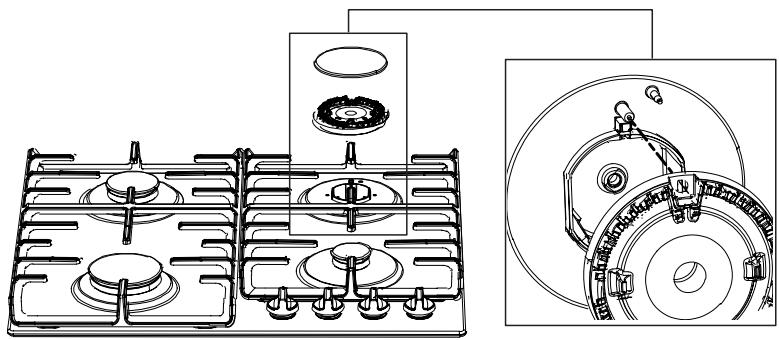

Accessoires :

Les accessoires suivants sont en option et peuvent être commandés séparément :

Convient au brûleur wok

806206

Convient au brûleur auxiliaire

537584

Tableau des problèmes

Le tableau suivant contient des conseils pour vous aider à résoudre des problèmes courants.

Que s'est-il passé ?	Cause possible	Que faire ?
Les brûleurs ne s'allument pas.La flâmme est irrégulière/in-stable.	La flamme est irrégulière, car le débit de gaz n'est pas régle correctement.	Faites vérifier la canalisation de gaz par un expert !
La flâmme des brûleurs change soudainement.	Les pièces de la plaque de cuis-son n'ont pas été assemblées correctement.	Assembliez le brûleur correctement.
L'allumage du brûleur prend plus de temps.	Les pièces de la plaque de cuis-son n'ont pas été assemblées correctement.	Assembliez le brûleur correctement.
La flâmme s'éteint soit après l'allumage.	You've AZ appuyé trop peu de temps ou trop faiblement sur la manette.	Appuyez plus longtemps sur le bouton.
La grille est décolorée dans la zone du brûleur ?	C'est un phénomène normal sur-venant à haute température.	Nettoyez la grille avec un pro-duit d'entretien pour métaux.
L'alimentation électrique générale est coupée ?	Le fusible a peut-être sauté.	Vérifiez le fusible dans l'armoire à fusibles et remplacez-le s'il est grillé.
L'allumage électrique des brûleurs ne fonctionne plus?	Il y a des résidus d'aliments ou de détergent entre la bougie d'allu-mage et le brûleur.	Ouvrez et nettoyez soigneuse-ment l'ouverture entre la bougie d'allumage et le brûleur.
Le chapeau du brûleur n'a pas belle allure.	Encrassement courant.	Nettoyez le chapeau des brû-leurs avec un produit d'entretien pour métaux.

Toute visite par un technicien de maintenance pendant la période de garantie sera facturée si l'appareil ne fonctionne pas en raison d'une mauvaise utilisation. Rangez ces instructions dans un endroit où elles seront toujours facilement accessibles. Si vous céderez l'appareil à une autre personne, donnez-lui également les instructions.

Remarque

Si le problème persiste malgré les instructions ci-dessus, contactez un technicien SAV/agréé. L'élimination de toute erreur ou réclamation au titre de la garantie consécutive à un branchement incorrect ou un usage inapproprié de l'appareil n'est pas couverte par notre garantie. Dans ce cas, les frais de réparation sont à la charge de l'utilisateur.

Normes de sécurité

• Seul un installateur agréé est autorisé à brancher cet appareil.
• Avant d'installer l'appareil, assurez-vous que les conditions locales de distribution (tension, fréquence, nature et pression du gaz) et l'ajustement de l'appareil sont compatibles.
• Cet appareil doit être mis à la terre.
• La tension, la fréquence, la puissance, le type de gaz et le pays pour lesquels l'appareil a été conçu sont indiqués sur la fiche signalétique de l'appareil.

• Branchement électrique Classe I - 220-240 V - 50/60 Hz - max. 2 W.
• Le branchement électrique doit être conforme aux réglementations nationales et locales.

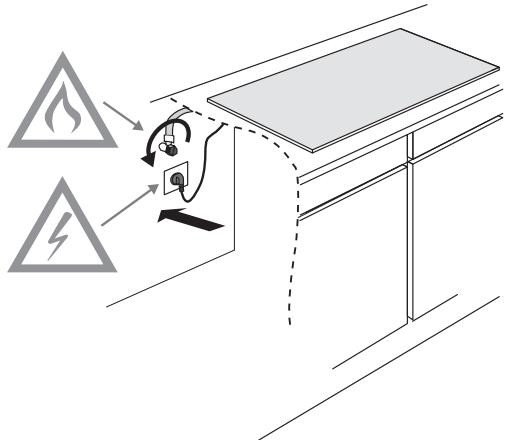

• La prise murale et la fiche doivent toujours être accessibles.
• Si un apparéil stationnaire n'est pas équipé d'un cable d'alimentation et d'une fiche, ou d'un autre moyen permettant de débrancher l' apparéil de manière à obtenir une séparation de contact de tous les pôles afin de garantir le débranchement complet selon les conditions de survoltage de catégorie III, les moyens de débranchement doivent être prévus dans le câblage, conformément aux règles de câblage. Avec un interrupteur omnipolaire, dont la distance de contact sera d'au moins 3 mm, vous replírez cette condition.
• Le câble de raccordement doit prendre librement et ne doit pas passer à travers un tiroir.

• Raccordement au gaz 1/2" ISO 228 / ISO 7-1 / EN 10226-1 (1/2" ISO 228 / 1/2" ISO 228 FR uniquement).

Le raccordement au gaz doit être conforme aux réglementations nationales et locales. Voir les données techniques relatives au gaz sur l'étiquette de l'appareil.

• Cet appareil n'est pas relié à un système d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux normes d'installation en vigueur. Veuillez respecter scrupuleusement les exigences applicables en matière de ventilation.
• Nous recommendons que la plaque de cuisson au gaz soit raccordée au moyen d'un tuyau fixe. Le raccordement au moyen d'un flexible de sécurité spécifique conçu pour cet usage est également autorisé.

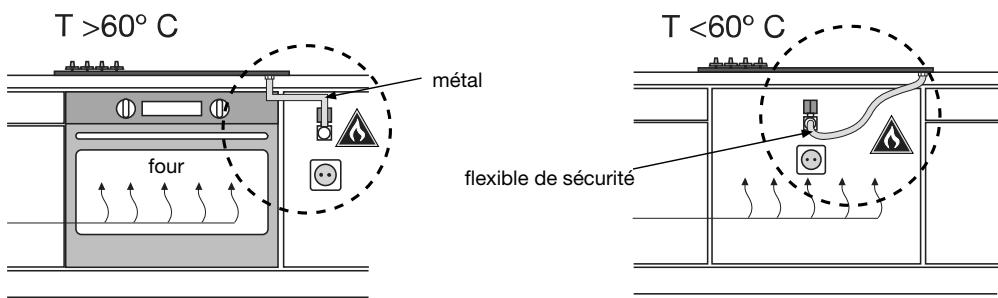

• Le tuyau derrière le four doit être entièrement fabriqué en métal.
• Un flexible de sécurité ne doit pas être plié et ne doit pas entrer en contact avec les parties mobiles des éléments de cuisine.
• La vanne d'arrivée de gaz doit toujours être placée à un endroit facilement accessible.
• Le plan de travail dans lequel la plaque de cuisson est encastrée doit être plat.
• Les parois et le plan de travail entourant l'appareil doivent résister à une température d'au moins 85°C. Bien que l'appareil proprement dit ne chauffe pas, la chaleur dégagée par les casseroles chaudes peut décolorer ou déformer la paroi.

Service

• Remplacez les pièces défectueuses uniquement par des pièces d'origine.

Ces pièces sont les seules pour lesquelles le fabricant peut garantir le respect des exigences en matière de sécurité.

• Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant ou un technicien du service après-vente/agréé afin d'éviter tout risque éventuel.

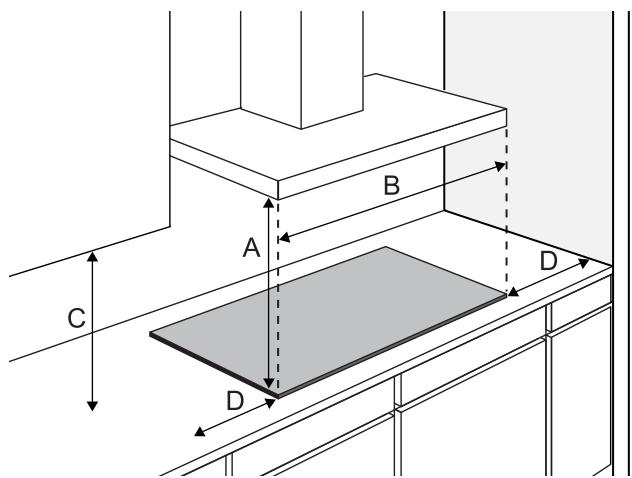

Dégagement autour de l'appareil

Plateau d'égouttement en acier inoxydable Plateau d'égouttement en verre

Raccordement au gaz

Accessibilité

Attention!

Vérifiez si les raccords sont étanches au gaz.

Attention!

Ajustement pour la conversion vers un autre type de gaz!

Attention!

Attention! L'exécution de ces instructions par une personne non qualifiée peut conduire à des situations dangereuses. Le fournisseur ne saurait être tenu pour responsable des conséquences (situation dangereuse et/ou dommages corporels et matériels) d'une exécution incorrecte de ces instructions par des techniciens qui ne travaillent pas pour lui. Aucune responsabilité pour tout dommage consécutif à une exécution inadéquate de ces instructions ne sera assumée.

Ce kit de conversion vous permet de convertir votre plaque de cuisson au gaz vers d'autres gaz. Reportez-vous au tableau de conversion.

Tableau de conversion

Type de gaz	P mbar	Modification	Auxiliaire	Semi-ra-pide	Rapide
			buse	buse	buse
G20	20 / 25	-	72	97	128
Conversion de G20 / 20 mbar ou G20 - 25 mbar vers :
G20	13	Remplacer la buse et aucune action sur la by-pass	84	115	145
G30/G31	28-30/37	Remplacer la buse et visser la by-pass à fond (voir 3A)	50	65	85
(PL)G30/G31	37	Remplacer la buse et visser la by-pass à fond (voir 3A)	50	65	85
G30/G31	50	Remplacer la buse et visser la by-pass à fond (voir 3A)	43	60	75

Type de gaz	P mbar	Modification	Auxiliaire	Semi-rapide	Rapide
			buse	buse	buse
G30/G31	28-30/37	-	50	65	85
Conversion de G30/G31 - 28-30/37 mbar vers :
G20	20 / 25	Remplacer la buse et ajuster la by-pass (voir 3C)	72	97	128

Type de gaz	P mbar	Modification	Wok
			buse
G20	20 / 25	-	142
Conversion de G20 / 20 mbar ou G20 - 25 mbar vers :
G20	13	Remplacer la buse et aucune action sur la by-pass	155
G30/G31	28-30/37	Remplacer la buse et visser la by-pass à fond (voir 3A)	94
(PL)G30/G31	37	Remplacer la buse et visser la by-pass à fond (voir 3A)	94
G30/G31	50	Remplacer la buse et visser la by-pass à fond (voir 3A)	82

Type de gaz	P mbar	Modification	Wok
			buse
G30/G31	28-30/37	-	94
Conversion de G30/G31 - 28-30/37 mbar vers :
G20	20	Remplacer la buse et ajuster la by-pass (voir 3C)	142

Tableau de puissance (kW-h)

	G20 - 13 mbar	PL G30/G31 - 37 mbar
Brûleur auxiliaire	1,05	1,15 / 83
Brûleur semi-rapide	1,95	1,95 / 140
Brûleur rapide	3,10	3,30 / 238
Brûleur pour wok	3,45	3,90 / 281

Contenu du kit de conversion

• Buses pour brûleurs et (s'il y a lieu) vis by-pass pour robinets de gaz.
• Étiquette de données avec les spécifications de gaz modifiées et le réglage.

Outils requis :

T1 Clé à douille (7 mm) T2 Tournevis à tête plate (4 mm) T3 Pinces à bec long T4 Clé à fourche (7 mm) T5 Spray détecteur de fuite

Remarque

Remarque: débranchez l'appareil du réseau électrique.

Évitez d'endommager le plan de travail. Posez les pièces de l'appareil sur un revêtement de protection.

Pour la conversion vers un autre gaz, vous devez changer les buses.

Les valeurs sont également marquées sur les buses.

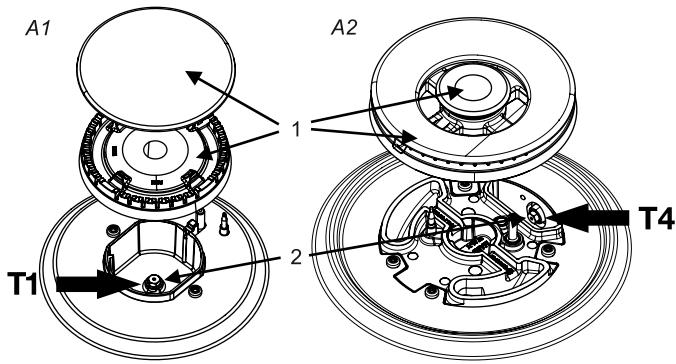

1. Enlevez les supports de casserole, les têtes de brûleur, les couronnés et les chapeaux (voir les illustrations A1 et A2).

Retirez les manettes de réglage dans le sens vertical.

1. Utilisez la clé à douille (T1) ou la clé à fourchette (T4) pour retirer les anciennes buses et les remplacer par les nouvelles à l'intérieur des coupelles de brûleur (voir illustrations A1 et A2).

Selon le type de gaz vers lequel la conversion de l'appareil est effectuée, il y a deux façons d'ajuster les vis by-pass.

Veuillez vérifier dans la colonne « Modification » du tableau de conversion si les vis by-pass doivent être visées à fond (voir action 3A), remplacées par une vis by-pass différente (voir action 3B) ou ajustées (voir action 3C).

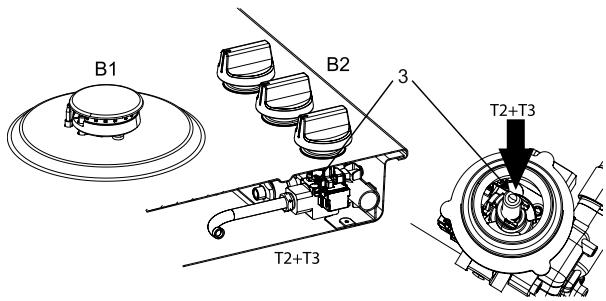

Les valeurs sont également indiquées sur la tête des vis by-pass. Les vis by-pass sont accessibles par le haut de la plaque de cuisson une fois que les manettes sont retirées (B2).

3A. Vissez à fond la vis by-pass (3) de tous les robinets de gaz à l'aide du tournevis à tête plate (T2).

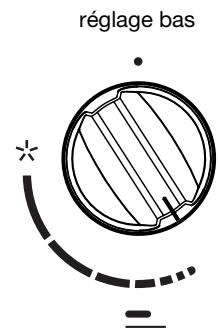

3B. Retirez les vis by-pass à l'aide du tournevis à tête plate (T2) et des pinces à bec long (T3). Placez les nouvelles vis by-pass avec les pinces à bec long et vissez les vis by-pass de tous les robinets de gaz avec le tournevis à tête plate. 3C. Ajustez jusqu'à l'obtention d'une flamme stable avec un débit de gaz minimal. Assurez-vous que la flamme est stable lorsque le brûleur est chaud et lorsqu'il est froid.

Contrôle de l'étanchéité au gaz et du fonctionnement

Lorsque l'appareil est raccordé à l'arrivée de gaz, vérifie l'étanchéité à l'aide d'un spray détecteur de fuite.

1. Fermez l'injecteur.
2. Ouvrez le robinet de gaz. Attention : appuyez sur le robinet et ouvrez-le pour passer outre le dispositif de sécurité thermoelectrique et maintenez-le enfoncé.
3. Vaporisez le détecteur de fuite sur tous les raccords de gaz et contrôlez l'étanchéité au gaz.
4. Répétez cette opération pour chaque brûleur.

Démarrage

1. Réinstallez les manettes, les pièces du brûleur et les supports de casserole.
2. Vérifiez si l'appareil est raccordé au type de gaz ajustat avec la pression correspondante.
3. Ouvrez la vanne d'arrivée de gaz.
4. Insérez la fiche dans la prise murale.

Vérification du fonctionnement

1. Allumez les brûleurs.
2. Vérifiez si le profil de la flamme est normal, uniforme et stable avec tous les débits :
3. Vérifiez que la flamme ne s'étouffe pas à un début minimal;
4. Vérifiez que la flamme ne « saute » pas à un début maximal;
5. Vous ne devriez pas voir de flammes longues et jaunes durant cette opération.
6. Collez l'étiquette de données avec les spécifications de gaz modifiées et le réglage sur l'étiquette de données existante avec les anciennes spécifications (sur la face inférieure de l'appareil à proximité du raccord au gaz).

Mise au rebut de l'appareil et de l'emballage

Des matériaux durables ont été utilisés pour la fabrication de cet appareil.

L'emballage de l'appareil est recyclable. Il peut contenir les matériaux suivants :

carton; papier, - film polyéthylène (PE); polystyrène exempt de CFC (mousse rigide PS); - ruban en polypropylène (PP).

Éliminez ces matériaux de manière responsable et conformément aux dispositions administratives.

Cet appareil porte le symbole d'une poubelle barrée d'une croix afin d'attirer votre attention sur l'exigence stipulant que les appareils ménagers domestiques doivent faire l'objet d'une collecte séparée.

Ce symbole signifie qu'au terme de son utilisation, le produit ne doit pas être éliminé en tant que déchet urbain. Il doit être remis à l'un des centres de collecte sélective prévus par l'administration locale ou à un revendeur assurant ce service. L'élimination séparée des appareils ménagers comme cette plaque de cuisson évite les éventuelles conséquences environnementales et sanitaires négatives pouvant résulter d'une mise au rebut inappropriée, et permet de recueillir et de recycler les matériaux constitutifs afin de réaliser des économies substantielles d'énergie et de matières brutes.

Remarque

Remarque! Ne jetez pas une plaque vitrocéramique cassée dans le bac de recyclage du verre, mais déposez-la au centre de recyclage des déchets de votre municipalité.

Déclaration de conformité

Nous déclarons par la présente que nos produits satisfont aux directives, décisions et réglementations européennes en vigueur ainsi qu’aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.

GORENJE gospodinski aparati, d. o. o. Adresse: Partizanska 12, 3320 Velenje, Slovenie

Téléphone: [phone] Fax: [phone] www.gorenje.com
