Type de produit	Plaque de cuisson au gaz, encastrable
Marque	ASKO
Modèle	HG1986SB
Nombre de brûleurs	5 (1 brûleur wok à double réglage, 1 rapide, 2 semi-rapides, 1 mijoteur)
Brûleur wok	Double réglage : anneau extérieur réglable indépendamment, compatibilité wok avec anneau dédié
Dimensions (L x P x H)	Environ 90 x 51 x 5 cm (hors boutons)
Poids	Environ 12 kg
Alimentation	Gaz (butane/propane) + électrique 220-240 V pour allumage et sécurité
Puissance totale	Environ 11,5 kW (variable selon brûleurs)
Allumage	Allumage intégré automatique par bouton-poussoir
Sécurité	Thermocouple de sécurité sur tous les brûleurs : coupe automatique du gaz si flamme éteinte
Matériau de la surface	Inox avec revêtement « easy clean » anti-traces
Grilles	Supports en fonte émaillée, grille spéciale petits fonds incluse
Entretien	Nettoyage avec détergent doux, ne pas mettre les brûleurs au lave-vaisselle
Pièces détachées	Brûleurs, boutons, grilles, anneau wok disponibles sur le site ASKO
Réparabilité	Indice de réparabilité non communiqué, pièces principales accessibles
Garantie	Garantie constructeur standard (se référer au revendeur)

FOIRE AUX QUESTIONS - HG1986SB - HG1986SB ASKO

Comment allumer un brûleur sur la plaque ASKO HG1986SB ?

Appuyez sur le bouton du brûleur et tournez-le vers la gauche. Le brûleur s'allume. Maintenez enfoncé pendant au moins 3 secondes entre la position maximum et minimum pour activer la sécurité thermocouple.

Pourquoi un brûleur ne s'allume-t-il pas ?

Vérifiez que la fiche est branchée, le fusible en état, la bougie propre et sèche, les composants du brûleur bien montés, et le robinet de gaz ouvert.

Comment régler la flamme du brûleur wok ?

Tournez le bouton du brûleur wok. De la position 3 à 5, l'anneau extérieur est réglable de max à min tandis que l'anneau intérieur reste en position max. Cela permet une cuisson précise au wok.

Pourquoi la flamme brûle-t-elle de manière irrégulière ?

Cela peut venir de composants mal montés, sales ou humides. Nettoyez et séchez les brûleurs, et vérifiez le montage à l'aide des encoches. Assurez-vous que le type de gaz est adapté.

Pourquoi le brûleur s'éteint-il juste après l'allumage ?

Vous n'avez pas maintenu le bouton enfoncé assez longtemps (minimum 3 secondes) ou le thermocouple est encrassé. Nettoyez le thermocouple et répétez l'opération.

Comment nettoyer la plaque de cuisson ASKO ?

Utilisez un détergent doux. Nettoyez d'abord les boutons, brûleurs et supports, puis la surface. Ne mettez jamais les brûleurs au lave-vaisselle. Utilisez une éponge non abrasive pour les taches tenaces.

Que faire si une odeur de gaz persiste ?

Fermez immédiatement le robinet de gaz principal et contactez votre installateur. Une fuite au niveau du raccordement peut en être la cause.

Puis-je utiliser des casseroles de petit diamètre ?

Oui, utilisez la grille spéciale petits fonds fournie pour stabiliser les casseroles de moins de 12 cm de diamètre. Sans cette grille, la stabilité n'est pas garantie.

Comment entretenir les pièces en laiton du brûleur wok ?

Le laiton se décolore naturellement à haute température. Nettoyez simplement avec un détergent doux. Évitez les produits abrasifs.

Où trouver des pièces détachées pour cette plaque ?

Rendez-vous sur le site www.asko.com ou contactez le service après-vente ASKO pour commander des brûleurs, grilles, boutons et accessoires.

MODE D'EMPLOI HG1986SB - HG1986SB ASKO

Plaque de cuisson au gaz

HG1666A - HG6CBE1C

HG1666S - HG6CBE1C

HG1776A - HG7BBE1C

HG1776S - HG7BBE1C

HG1986A - HG9CBE1C

HG1986S - HG9CBE1C

EN Manual

EN3-EN8

FR Notice déutilisation

FR3-FR8

Pictograms used - Pictogrammes utilisés:

Important information - Important à savoir

Tip - Conseil

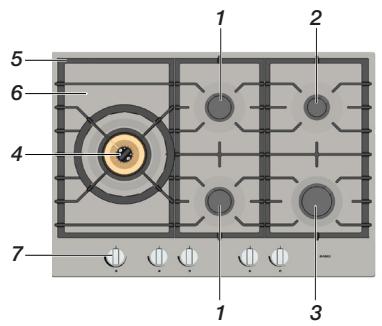

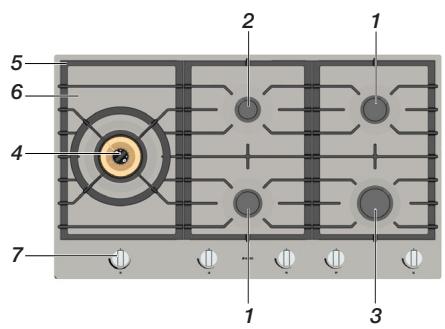

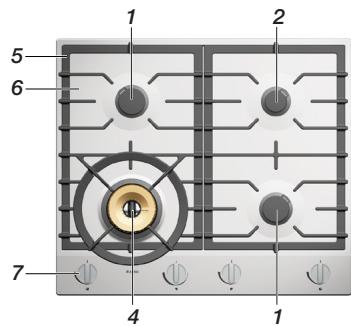

Description

1. brûleur semi-rapide
2. bruleur mijoteur
3. brûleur rapide
4. brûleur pour wok
5. support de casseroles
6. fond de la table de cuisson
7. bouton de commande

Allumage et réglage

bouton de réglage

Brûleur standard

1. indicateur spatial
2. position 0
3. position maximum
4. position minimum

Tous les brûleurs sont régables en continu du minimum au maximum.

• Appuyez sur le bouton du brûleur et faites-le pivoter vers la gauche. Le brûleur s'allume.
• Maintenez le bouton du brûleur enforcé bien à fond durant au moins 3 secondes, entre la position maximum (3) et la position minimum (4). La sécurité du thermocouple est àopsis activée.

bouton du wok à double réglage

Brûleur pour wok à double réglage

1. indicateur spatial
2. position 0
3. position maximum
4. anneau extérieur position minimum / anneau interieur position maximum
5. anneau extérieur eteint / anneau interieur position maximum
6. anneau interieur position minimum

Le brûleur pour wok à double réglage se règle avec précision.

• Entre la position 3 et 5, l'anneau extérieur est régliable de la position maximum à minimum. L'anneau interieur reste allumé en position maximum.

Utilisation

incorrect

correct

anneau pour wok
grille petits fonds

brûleur

brûleur pour wok

Casseroles

• Veillez à ce que les flammes restent toujours sous le fond de la casserole.
  Si les flammes dépassent sur les flancs de la casserole, vous gaspillesz beaucoup d'énergie. De plus, les poignées risquent de s'échauffer.
• N'utilisez pas de casserole dont le fond fait moins de 12 cm de diamètre. Elles ne sont pas assez stables.

Anneau pour wok

L'anneau pour wok, destiné au brûleur pour wok, est livré avec l'appareil ou disponible comme accessoire. Il permet de stabiliser les woks à fond arrondi.

Grille pour petits fonds

La grille pour petits fonds est livrée avec l'appareil ou est disponible comme accessoire. Elle permet de stabiliser les casseroles de très faible diamètre.

Support de casseroles

Pourmettre en place les supports de casseroles,posez-les verticalement,enevitantdelesfaire glisser surle fond de la table de cuisson.Mettez-lesen place correctement surle fond de la table de cuisson.

Brûleur

Suivez les encoches d'assemblage pour assembler les brûleurs (1).

Brûleur pour wok

Veillez à positionner correctement le brûleur pour wok. Si les pièces du brûleur pour wok sont mal ajustées, il se peut que le brûleur ne fonctionne pas correctement ou ne fonctionne pas du tout.

Entretien

Un entretien régulier, juste après utilisation, évite que les débordements d'aliments ne puissant s'incruster et cause des taches tenaces, difficilles à éliminer. Utilisez un détergent doux pour ce nettoyage.

Commencez par nettoyer les boutons, les brûleurs et les supports, et ensuite seulement le fond de la table de cuisson. Vous évitez ainsi qu'elle ne se salisse de nouveau durant le nettoyage des autres composants.

Attention! Ne nettoyez jamais les composants des brûleurs dans un lave-vaisselle. Le dédTangent de lave-vaisselle peut endommager ces composants!

Fond de la table de cuisson en inox avec revêtement

Les fonds de tables de cuisson dotés d'un revêtement « easy clean » se nettoient facilement au moyen d'un produit de nettoyage doux.

N'utilisez pas de produits agressifs! Ceux-ci peuvent endommager le revêtement.

Taches tenaces sur l'émail (supports de casseroles, capuchons de brûleurs, fond de la table de cuisson)

Nettoyez de préférence les taches tenaces avec un détergent liquide ou une éponge à récurer synthétique. N'utilise jamais de poudre ou de tampon abrasif, d'ustensile acéré, ou de produits nettoyants agressifs.

Pièces en laiton du brûleur wok

Quelques pièces du brûleur pour wok sont en laiton. La cuisson au wok, avec ses températures élevées, causera une décoloration normale du laiton.

Consultez le site web www.asko.com pour de plus amples instructions d'entretien et de nettoyage!

Tableau des pannes

Le fait d'avoir un doute quant au bon fonctionnement de votre plaque de cuisson, ne signifie pas automatiquement qu'elle soit défectueuse. Vérifiez toujours les points écuminés au tableau suivant, ou consultez le site web 'www.asko.com' pour de plus amples informations.

SYMPTÔME	CAUSE POSSIBLE	SOLUTION
Odeur de gaz àproximé.	Fuite au niveau du raccordde l'appareil.	Fermez le robinet d'alimentation principal dugaz. Contactez votre installerateur.
Un brûleur ne s'allume pas.1212	La fiche n'est pas branchée sur le secteur.Fusible défectueux/ débranché dans le tableau électrique.Bougie (1) sale/humide.Composants mal montés.Composants du brûleur sales/humides.Robinet d'alimentation principal du gaz fermé.Panne d'alimentation sur le réseau de gaz.La bonbonne ou le réservoir de gaz est vide.Le type de gaz utilisé n'est pas le bon.	Branchez la prise sur le secteur.Remplacez le fusible ou enclenchez ledisjoncteur.Nettoyez/séchez la bougie.Montez les composants du brûleur en yousaidant des encoches de positionnement.Nettoyez/séchez les composants du brûleur.Veillez à ce que les orifices de sortie soient biendégagés.Ouvrez le robinet d'alimentation principal du gaz.Renseignez-vous auprès de votre fournisseurde gaz.Raccordez une nouvelle bonbonne ou faitem replir le réservoir.Contrôlez que le type de gaz utilisé convient àl'appareil. Si ce n'est pas le bon, contactez votreinstaller.
Le brûleur ne brûlepas uniformément.	Des composants sont mal montés.Composants du brûleursales/humides.Le type de gaz utilisé n'est pas le bon.	Montez les composants du brûleur en yousaidant des encoches de positionnement.Nettoyez/séchez les composants du brûleur.Veillez à ce que les orifices de sortie soit biendégagés.Contrôlez que le type de gaz utilisé convient àl'appareil. Si ce n'est pas le bon, contactez votreinstaller.
Le brûleur s'éteintaprès l'allumage.	Vous n'avez pas maintenu le bouton de commande suffisamment longtemps(3 secondes minimum) ou profondément enforcé.Le thermocouple (2) est encrassé.	Maintenez le bouton du brûleur enfoncé bienà fond durant 3 secondes minimum, entre la position maximum et la position minimum. Lorsd'une première utilisation,eci peut prendre pluslongtemps à cause du retard d'arrivée du gaz.Nettoyez/séchez le thermocouple.

Élimination de l'appareil et de l'emballage

Des matériaux durables ont eté utilisés pour la fabrication de cet apparéil.

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• le carton ;
• du papier;
• la feuille de polyéthylène (PE) ;
• du polystyrene exempt de CFC (mousse rigide PS);
  des bandes de polypropylene (PP).

Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires.

Pour signaler l'obligation de traitement sélectif des apparèils électroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit.

Au terme de son utilisation, le produit ne doit pas etre éliminé avec les déchets urbains. Le produit doit etre remis à l'un des centres de collecte sélective prevus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparation un apparéil electroménager tel que cette plaque de cuisson permet d'eviter les retombées négatives sur l'environnement et la santé, et permet de récapucérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

Déclaration de conformité

Nous déclarons par la présente que nos produits satisfont aux directives, mesures et ordonnances européennes en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait reférence.

ASKO
