Type de produit	Télécommande câblée pour climatiseur
Marque	SAMSUNG
Modèle	MWR-TH01
Alimentation	Via câble depuis l'unité intérieure
Fonctions principales	Auto, Cool, Heat, Dry, Fan ; réglage température ; vitesse ventilation ; orientation flux d'air ; minuterie marche/arrêt
Plage de température refroidissement	18 °C à 30 °C
Plage de température chauffage	16 °C à 30 °C
Minuterie	Marche ou arrêt différé de 30 minutes à 24 heures
Vitesse de ventilation	Faible, Moyen, Fort
Orientation du flux d'air	Verticale (bouton Swing)
Sécurité	Dispositif de sécurité avec délai de 3 minutes après mise sous tension ou arrêt
Nettoyage	Essuyer avec un chiffon doux ; ne pas utiliser de benzène, dissolvants ou produits chimiques
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur. Toujours consulter un professionnel agréé
Informations générales	Télécommande câblée montée au mur. Réservée à une utilisation avec climatiseur Samsung compatible

FOIRE AUX QUESTIONS - MWR-TH01 SAMSUNG

Comment allumer le climatiseur avec cette télécommande ?

Appuyez sur le bouton Marche/Arrêt (ON/OFF). Le voyant s'allume et le climatiseur démarre dans le dernier mode utilisé.

Comment sélectionner le mode automatique ?

Appuyez plusieurs fois sur le bouton Mode jusqu'à ce que Auto s'affiche en haut de l'écran. Le climatiseur fonctionnera alors en mode Auto.

Comment régler la température en mode refroidissement ?

En mode Cool, utilisez les boutons de réglage de température (+ ou -) pour choisir entre 18°C et 30°C. Chaque pression modifie la température de 1°C.

Comment activer le mode chauffage ?

Appuyez sur Mode jusqu'à afficher Heat. Réglez la température entre 16°C et 30°C avec les boutons +/-, puis sélectionnez la vitesse de ventilation souhaitée.

Comment régler la vitesse du ventilateur ?

Appuyez sur le bouton Fan Speed (ou FAN) plusieurs fois pour faire défiler les options : Faible, Moyen, Fort. L'icône correspondante s'affiche.

Comment orienter le flux d'air verticalement ?

Appuyez sur le bouton Swing. La lame se déplace verticalement. Appuyez à nouveau pour l'arrêter dans la position souhaitée.

Comment programmer une mise en marche différée ?

Éteignez le climatiseur. Appuyez sur le bouton Timer jusqu'à afficher le délai souhaité (de 30 minutes à 24 heures). Appuyez sur Set Cancel pour confirmer. Le climatiseur démarrera automatiquement après ce délai.

Pourquoi le climatiseur ne démarre-t-il pas immédiatement après une coupure de courant ?

Le climatiseur est équipé d'un dispositif de sécurité qui impose un délai de 3 minutes avant de redémarrer après une mise sous tension ou un arrêt.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux et sec. N'utilisez jamais de benzène, de dissolvants ou de produits chimiques qui pourraient endommager la surface.

Que faire si le voyant FILTER SIGN s'allume ?

Nettoyez le filtre à air du climatiseur, puis appuyez sur le bouton Filter Reset sur la télécommande pour éteindre le voyant.

MODE D'EMPLOI MWR-TH01 SAMSUNG

Consignes de précaution

• Avant d'utiliser la télécommande câblée, lire attentivement ces instructions.
• Après avoir lu les instructions, conserver ce mode d'emploi et le manuel d'installation à portée de la main et dans un endroit sûr. Si l'utilisateur change, les passer au nouvel utilisateur.
• Ne jamais tenter d'installer le climatiseur ou de déplacer la télécommande câblée par vous-même.

! AVERTISSEMENT

• Ne pas tenter d'installer ou de réparer cette télécommande câblée par vous-même. Cette télécommande ne contient aucune pièce que l'utilisateur peut manipuler. Toujours consulter le personnel de service autorisé pour la réparation. • Lors du déménagement, consulter le personnel de service autorisé pour la déconnexion et l'installation de la télécommande. • S'assurer que le mur est suffisamment solide pour supporter le poids de la télécommande. • Il faut installer la télécommande avec l'alimentation électrique appropriée. • En cas de dysfonctionnement (odeur de brûlé, etc.), arrêter immédiatement le fonctionnement de l'échangeur et couper l'interrupteur électrique, puis consulter le personnel de service autorisé. • Ne pas utiliser de gaz inflammable à proximité de la télécommande. • Ne pas renverser d'eau sur la télécommande câblée. • Ne pas actionner la télécommande avec les mains mouillées. • Ne pas installer la télécommande dans un endroit où elle pourrait entrer en contact avec les éléments suivants : gaz combustibles, huiles industrielles, gaz de sulfure d'hydrogène, etc. • Ne pas appuyer sur les boutons avec un objet pointu. • Ne pas pousser ou faire tomber excessivement la télécommande câblée. • Ne pas utiliser cette télécommande câblée à d'autres fins. • Ne pas vaporiser d'insecticide ou d'autres matières combustibles sur la télécommande câblée. • Ne pas nettoyer la télécommande câblée avec du benzène, des dissolvants ou d'autres produits chimiques. • Ne pas donner de coup de choc à la télécommande câblée ni la démonter vous-même.

Sommaire

VUE DE LA TÉLÉCOMMANDE CÂBLÉE 4 AVANT-PROPOS 5 • COMMENT SÉLECTIONNER LE MODE DE FONCTIONNEMENT AUTOMATIQUE 6 • COMMENT REFROIDIR LA PIÈCE 8 • COMMENT CHAUFFER LA PIÈCE 10 (SAUF LES MODÈLES DE REFROIDISSEMENT UNIQUE) • COMMENT FAIRE DISPARAÎTRE L'EXCÈS D'HUMIDITÉ 12 • COMMENT AÉRER LA PIÈCE 14 • COMMENT RÉGLER L'ORIENTATION DU FLUX D'AIR 15 (SAUF LE TYPE DE CONDUIT) • COMMENT RÉGLER LA MINUTERIE DE MISE EN MARCHE 16 • COMMENT RÉGLER LA MINUTERIE D'ARRÊT 18

Vue de la télécommande câblée

La télécommande câblée se fixe contre un mur.

Bouton du mode de fonctionnement

Note

• Le bouton Test d'essai est destiné à votre spécialiste.

Il est réservé à l'installateur.

Après avoir nettoyé le filtre à air, appuyer sur le bouton FILTER RESET. La télécommande câblée allume le voyant FILTER SIGN lorsqu'il est temps de nettoyer le filtre à air. Le climatiseur de type conduit n'a pas la fonction d'ajuster la direction de circulation d'air. Par conséquent, la fonction n'est pas activée lorsque vous appuyez sur le bouton (SWING).

Avant-propos

Vous venez d'acheter une télécommande câblée et elle a été installée par un expert.

Votre mode d'emploi contient des informations beaucoup plus importantes sur l'utilisation de votre télécommande câblée. Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Dans le manuel, vous trouverez une série de procédures étape par étape pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

APPUYER

POUSSER

CROCHET DE FER

En mode Automatique, la température de la pièce et la vitesse de ventilation sont contrôlées automatiquement.

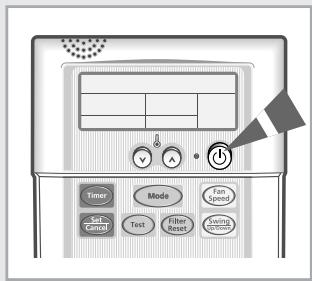

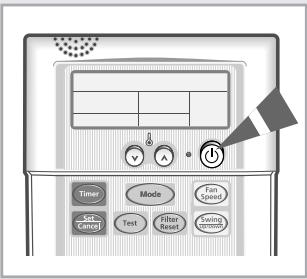

1. Si nécessaire, appuyer sur le bouton (ON/OFF).

Résultats :

Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été :

branché sur le secteur, arrêté.

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

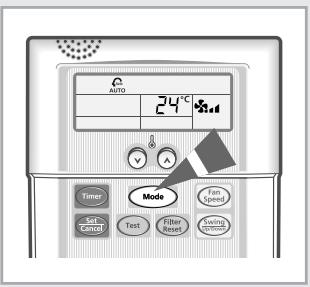

2. Pour choisir le mode AUTO, appuyer sur le bouton Mode jusqu'à ce que Auto s'affiche en haut de la télécommande câblée.

Résultats :

Le climatiseur fonctionne en mode AUTO.

Note

Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur les boutons une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.

Températures possibles : de 18 °C à 30 °C.

Résultats :

Chaque fois que vous appuyez sur un bouton

• La température est modifiée de 1 °C.

Le climatiseur commence à refroidir la pièce, si la température de la pièce est supérieure à la température préréglée.

La quantité d'air est réglée automatiquement.

Sélectionner le mode COOL lorsque vous souhaitez régler :

La température de refroidissement et la vitesse de ventilation.

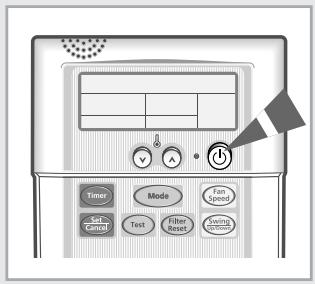

1 Si nécessaire, appuyer sur le bouton (ON/OFF).

Résultats :

♦ Le voyant Marche/Arrêt de la télécommande câblée s'allume. ♦ Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

♦ Branché sur le secteur ♦ Arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

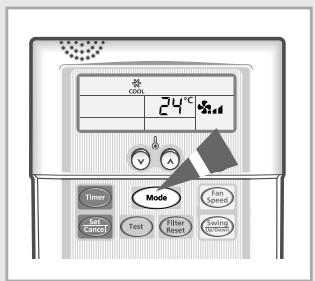

2 Pour choisir le mode COOL, appuyer sur le bouton Mode jusqu'à ce que s'affiche en haut de la télécommande câblée.

Résultats :

♦ Le climatiseur fonctionne en mode COOL.

Note

♦ Vous pouvez changer de mode à tout moment.

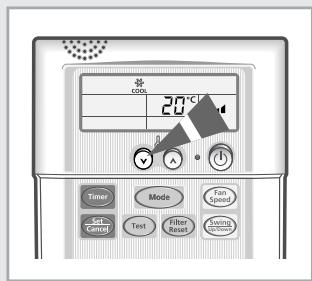

3 Pour régler la température, appuyer sur les boutons ▲ ▼ une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18 °C à 30 °C.

Résultats : ♦ Chaque fois que vous appuyez sur un bouton : - La température est modifiée de 1 °C

♦ Le climatiseur commence à refroidir la pièce, si la température de la pièce est supérieure à la température préréglée.

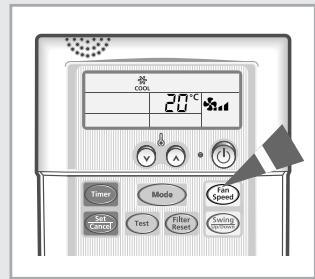

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton (Fan) une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

5 Pour contrôler l'orientation du flux d'air, voir page 15.

Comment chauffer la pièce (sauf les modèles de refroidissement unique)

Vous pouvez choisir le mode de chauffage uniquement sur les modèles de pompe à chaleur.

Sélectionnez le mode HEAT lorsque vous souhaitez régler :

• La température de chauffage • La vitesse de ventilation

1. Si nécessaire, appuyez sur le bouton (ON/OFF).

Résultats :

• Le voyant Marche/Arrêt de la télécommande câblée s'allume. • Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

• Branché sur le secteur • Arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

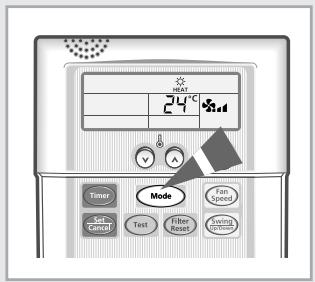

2. Pour choisir le mode HEAT, appuyez sur le bouton Mode jusqu'à ce que s'affiche en haut de la télécommande câblée.

Résultats :

• Le climatiseur fonctionne en mode HEAT.

Note

Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur les boutons

une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.

Températures possibles : de 16 °C à 30 °C.

Résultats :

Chaque fois que vous appuyez sur un bouton, la température est modifiée de 1 °C. Le climatiseur commence à chauffer la pièce si la température de la pièce est inférieure à la température réglée.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton Fan Speed une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Automatique (ordre : faible, moyen, fort)

5 Pour contrôler l'orientation du flux d'air, voir page 15.

Si la pièce est très humide, vous pouvez faire disparaître l'excès d'humidité en évitant de trop baisser la température de la pièce.

1 Si nécessaire, appuyer sur le bouton (ON/OFF).

Résultats :

Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

♠ Branché sur le secteur ♠ Arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

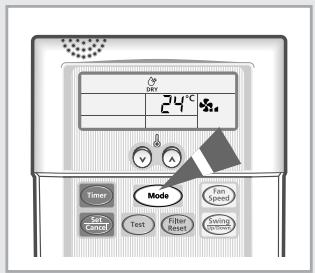

2 Pour choisir le mode DRY, appuyer sur le bouton Mode jusqu'à ce que s'affiche en haut de la télécommande câblée.

Résultats :

♠ Le climatiseur fonctionne en mode DRY.

Note

♠ Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur les boutons ○ ○ une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18 °C à 30 °C.

Résultats :

♠ Chaque fois que vous appuyez sur un bouton ○, la température est modifiée de 1 °C. ♠ Le climatiseur commence à faire disparaître l'excès d'humidité.

La quantité d'air est réglée automatiquement.

4 Pour contrôler l'orientation du flux d'air, voir page 15.

Si l'air de la pièce n'a pas été suffisamment renouvelé, vous pouvez aérer la pièce à l'aide de la fonction FAN.

1 Si nécessaire, appuyer sur le bouton (ON/OFF).

Résultats :

♦ Le voyant Marche/Arrêt de la télécommande câblée s'allume. ♦ Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été :

♦ Branché sur le secteur ♦ Arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

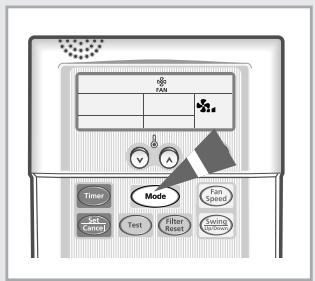

2 Pour choisir le mode FAN, appuyer sur le bouton Mode jusqu'à ce que s'affiche en haut de la télécommande câblée.

Résultats :

♦ Le climatiseur fonctionne en mode FAN.

Note

♦ Vous pouvez changer de mode à tout moment.

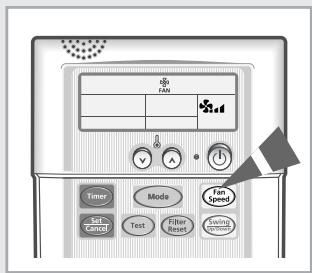

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton (FAN) une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Faible

Moyen

Fort

4 Pour contrôler l'orientation du flux d'air, voir page 15.

Selon la position de l'unité intérieure, vous pouvez régler la position de la lame de circulation d'air, ce qui permettra d'améliorer l'efficacité du climatiseur.

1. Appuyer sur le bouton (swing up/down).

Résultat : la lame se déplace verticalement.

IMPORTANT

Lorsque le climatiseur est allumé pour la première fois, la lame se déplace.

2. Pour arrêter la lame, appuyer de nouveau sur le bouton Swing. Pour placer la lame dans la position requise, appuyer de nouveau sur le bouton Swing lorsque la lame est dans la position souhaitée.

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un intervalle de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures. Vous pouvez sélectionner On Timer (Minuteur activé) uniquement lorsque le climatiseur est éteint.

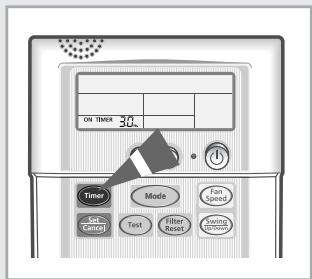

1. Pour fixer le temps avant la mise en marche, appuyer sur le bouton (Timer) une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.

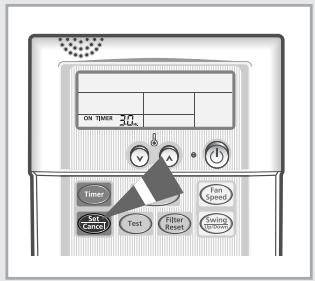

2. Appuyer sur le bouton Set Cancel afin de marquer la fin du réglage.

Résultats :

• Le temps restant s'affiche. • Le voyant de la minuterie arrête de clignoter. • Le mode sélectionné et la température disparaissent au bout de 5 secondes. • Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compte à rebours aura atteint le temps préréglé.

Note

• Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton Mode ou les boutons ▲/▼ après avoir réglé la minuterie de mise en marche.

Comment annuler la minuterie de mise en marche

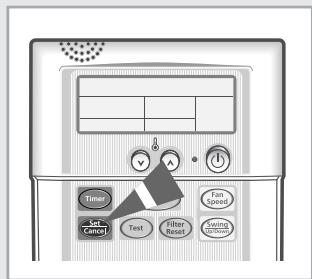

1. Appuyer sur le bouton Set Cancel.

Note

♦ Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton.

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un laps de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures. Vous pouvez sélectionner Off Timer (Minuteur désactivé) uniquement lorsque le climatiseur est allumé.

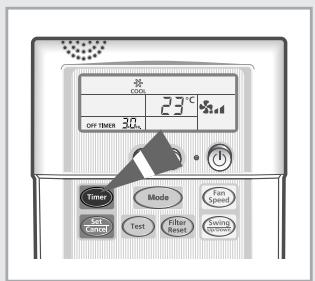

1. Pour fixer le temps avant l'arrêt, appuyez sur le bouton (Time) une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.

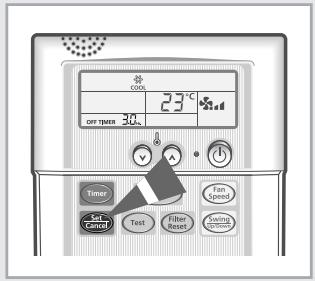

2. Appuyez sur le bouton Set Cancel afin de marquer la fin du réglage.

Résultats :

♦ Le temps restant s'affiche. ♦ Le voyant de la minuterie arrête de clignoter. ♦ Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.

Comment annuler la minuterie d'arrêt

1. Appuyez sur le bouton Set Cancel.

Note

♦ Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton.
