HKB64450NB - HKB64453NB - HKB64450NB - Plaque de cuisson AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson gaz encastrable
Marque	AEG
Modèles compatibles	HKB64450NB, HKB64453NB
Dimensions (L x P)	590 x 520 mm
Poids approximatif	10 kg
Alimentation électrique	220-240 V ~ 50-60 Hz
Type de gaz	Gaz naturel G20 (20 mbar) ou GPL G30/G31 (30/30 mbar)
Nombre de brûleurs	3 : 1 multi-couronne, 1 semi-rapide, 1 auxiliaire
Puissance maximale totale (gaz)	8,6 kW (G20) / 607 g/h (G30/G31)
Allumage	Allumage électrique intégré avec thermocouple de sécurité
Fonctions	Minuteur, Hob²Hood (liaison infrarouge avec hotte), StepPower (réglage précis de 1 à 9)
Sécurité	Dispositif de coupure automatique du gaz (thermocouple), indicateur de chaleur résiduelle, verrouillage de sécurité pour enfants (non spécifié mais recommandé)
Nettoyage	Nettoyer après chaque usage avec un chiffon doux et détergent neutre ; les supports de casserole se lavent à la main ; ne pas utiliser de nettoyeur vapeur
Entretien périodique	Contrôle du tuyau de gaz et du régulateur de pression par un professionnel
Pièces détachées et réparabilité	Utiliser uniquement des pièces de rechange d'origine ; contacter le service après-vente agréé

FOIRE AUX QUESTIONS - HKB64450NB - HKB64453NB - HKB64450NB AEG

Comment allumer un brûleur ?

Enfoncez la manette et tournez-la à gauche jusqu'à la position maximale (9). Maintenez enfoncée 10 secondes max pour chauffer le thermocouple. Réglez la flamme ensuite.

Pourquoi la flamme s'éteint-elle juste après l'allumage ?

Le thermocouple n'a pas été suffisamment chauffé. Maintenez la manette enfoncée jusqu'à 10 secondes après l'allumage.

Comment utiliser la fonction Hob²Hood ?

Activez le contrôle à distance sur la hotte. Sur la table, appuyez sur la touche Minuteur 3 secondes pour entrer dans les réglages, puis sélectionnez le mode automatique (A1 à A4) avec les touches + et -.

Quels types de récipients sont adaptés ?

Utilisez des récipients stables à fond plat et lisse. Évitez la fonte, l'argile, le grès, et les récipients déformés. Le diamètre doit correspondre au brûleur : multi-couronne 180-260 mm, semi-rapide 120-220 mm, auxiliaire 80-180 mm.

Comment nettoyer la table de cuisson ?

Nettoyez après chaque usage avec un chiffon doux et un détergent neutre. Retirez les supports de casserole (lavables à la main). N'utilisez pas de nettoyeur vapeur ni de produits abrasifs.

Que faire si le générateur d'étincelles ne fonctionne pas ?

Vérifiez que la table est branchée et que le fusible n'a pas disjoncté. Assurez-vous que le chapeau et la couronne du brûleur sont correctement positionnés.

Puis-je utiliser un minuteur ?

Oui, le minuteur est accessible en appuyant sur la touche O. Utilisez + et - pour régler la durée (00-99 minutes). Un signal sonore retentit à la fin.

Comment installer la table de cuisson ?

L'installation doit être effectuée par un professionnel qualifié. Respectez les distances de sécurité, l'espacement avec les meubles et la ventilation. Le raccordement au gaz et à l'électricité doit suivre les normes.

Que signifie l'affichage 'E t' ?

C'est une erreur. Éteignez toutes les manettes, attendez que l'affichage s'éteigne ou débranchez l'appareil pour réinitialiser.

Comment économiser de l'énergie ?

Couvrez toujours les récipients avec un couvercle. Baissez la flamme dès l'ébullition. Utilisez des récipients de diamètre adapté au brûleur.

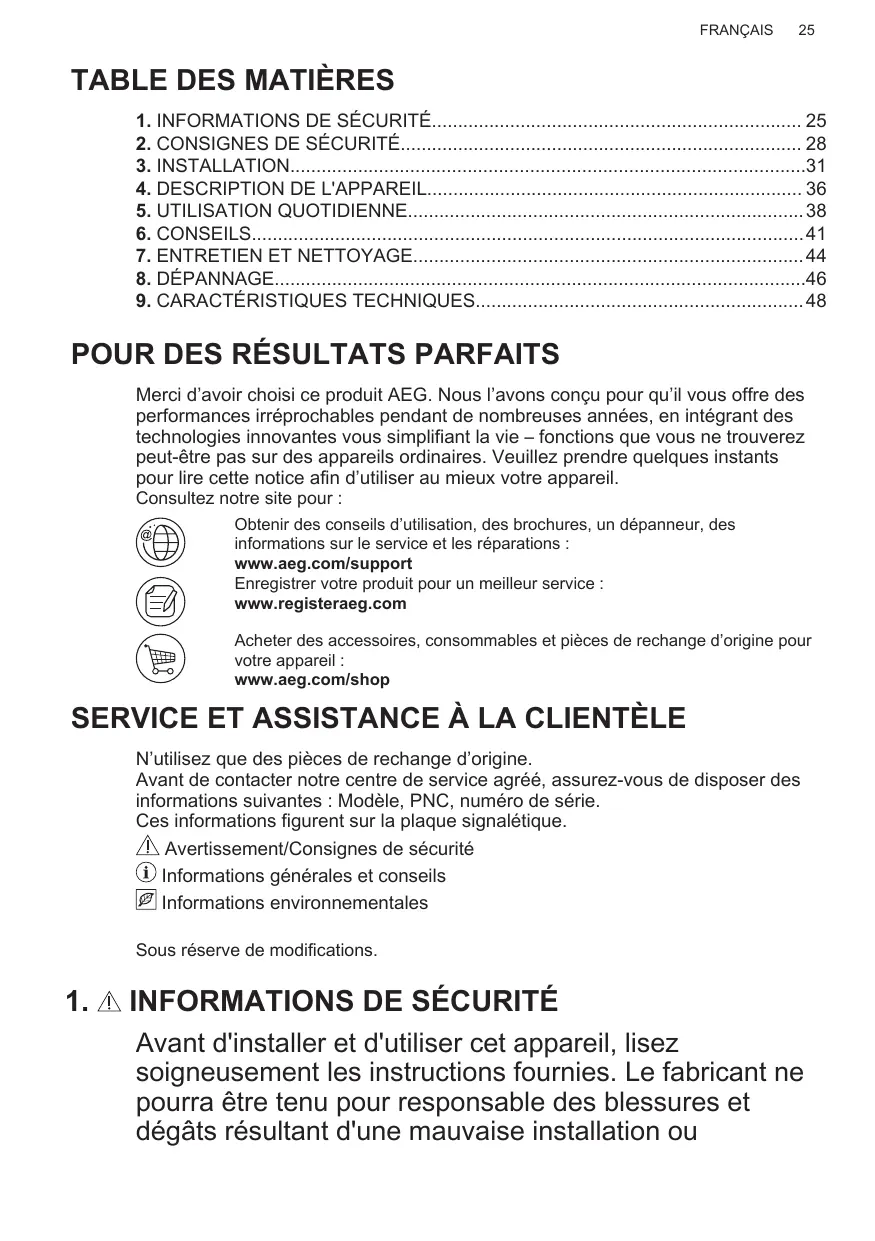

MODE D'EMPLOI HKB64450NB - HKB64453NB - HKB64450NB AEG

Merci d'avoir choisi ce produit AEG. Nous l'avons conçu pour qu'il vous offre des performances irréprochables pendant de nombreuses années, en intégrant des technologies innovantes vous simplifiant la vie - fonctions que vous ne trouverez peut-être pas sur des appareils ordinaires. Veuillez prendre quelques instants pour lire cette notice afin d'utiliser au mieux votre appareil.

Consultez notre site pour :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.aeg.com/support

Enregistrer votre produit pour un meilleur service :

www.registeraeg.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.aeg.com/shop

Service et assistance à la clientèle

N'utilisez que des pièces de rechange d'origine.

Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.

Ces informations figurent sur la plaque signalétique.

Avertissement/Consignes de sécurité

Informations générales et conseils

Informations environnementales

Sous réserve de modifications.

1. Informations de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultat d'une mauvaise installation ou

utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• AVENTISSEMENT : Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la gra
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, contactez le service après-vente agréé.
• En cas de bris de verre de la plaque de cuisson :
• éteignez immédiatement tous les brûleurs et toutes les résistances électriques puis isolez l'appareil de l'alimentation électrique,
• ne touchez pas la surface de l'appareil,
• n'utilisez plus l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, un service de maintenance

agréé ou un technicien qualifié afin d'éviter tout danger.

• Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
• Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50°C à la température ambiante.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

2. Consignes de sécurité

Cet appareil est adapté aux marchés

suivants: MA

Avertissement!

L'appareil doit être installé uniquement par un professionnel qualifié.

Avertissement!

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure cause des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond

de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très chaud. Installez un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Avertissement!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié. L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur. Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes. Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler. Assurez-vous qu'une protection antiélectrocution est installée. Utilisez un collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• N'utilisez pas d'adaptateurs multisocket et de rallonges.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre service après-vente agréé ou un électricien pour replacer le câble d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
• Ne branche la fiche secteur dans la prise secteur qu'à
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilise que des systèmes d'isolation appropriés : des coupecircuits, des fusibles (les fusibles à visser doivent être reliés au support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolation doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Raccordement au gaz

• Tous les raccordements au gaz doivent être effectués par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil. Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Respectez les consignes pour assurer une bonne ventilation.

Avertissement!

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Cet appareil est exclusivement destiné à une utilisation domestique.
• Ne modifiez pas les caractéristiques de cet appareil. Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage. Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

Avertissement!

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

Avertissement!

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients s'évaporer entièrement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil.

Sa surface risque d'être endommagée.

• Ne laissez jamais un récipient vide posé sur un brûleur allumé, ou un brûleur allumé sans récipient.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson. Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs. Assurez-vous que les récipients sont placés au centre des brûleurs.
• N'utilisez pas de grand réseau dont les bords dépassent de l'appareil. Vous risqueriez d'endommager la surface du plan de travail. Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur. L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée. L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.

La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

Avertissement!

Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Ne lavez pas les brûleurs au lave-vaisselle.

2.6 Service

• Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle

PNC

Numéro de série

• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

Avertissement!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour permettre l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

Avertissement!

Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et réglements locaux en vigueur.

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties

mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou filtre G 1/2 po. Vissez les pièces sans forcer, ajustez le raccordement dans le sens souhaité, puis serrez le tout.

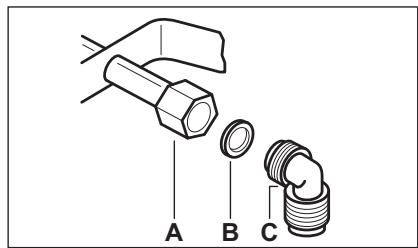

A. Extrémité du tuyau avec écrou B. Joint fourni avec l'appareil C. Coude fourni avec l'appareil

Avertissement!

Il est important de bien installer la partie coudée. Assurez-vous que l'épaulement est au bout du filetage. Puis installez-le sur le tuyau de raccordement de la table de cuisson. Un mauvais montage peut entraîner une fuite de gaz.

Gaz liquéfié

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continuez alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30°C
• il n'est pas plus long que 1500 mm;
• il ne montre aucun étranglement;
• il n'est soumis à aucune traction ni aucune torsion;
• il n'entre pas en contact avec des bords ni des coins tranchants;
• il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• Il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais présente une élasticité correcte; les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassée.

Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Avertissement!

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme!

3.3 Remplacement des injecteurs

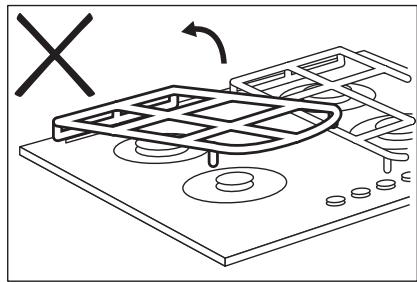

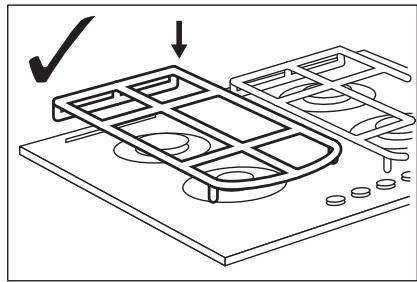

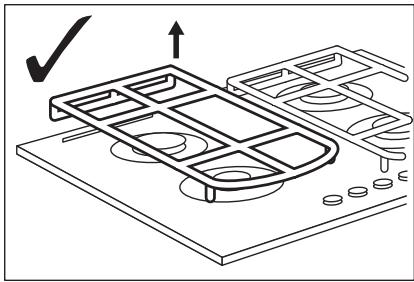

1. Démontez les supports des casseroles.

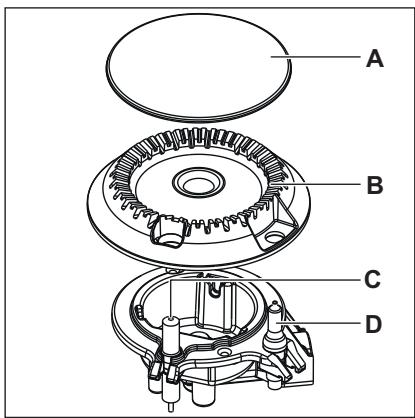

2. Démontez les chapeaux et les couronnes du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Données techniques »).
4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
5. Collez l'étiquette avec le nouveau type d'arrivée de gaz près du tuyau d'arrivée de gaz. Vous trouvez cette étiquette dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

Avertissement!

Informations pour l'installateur agréé uniquement.

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.

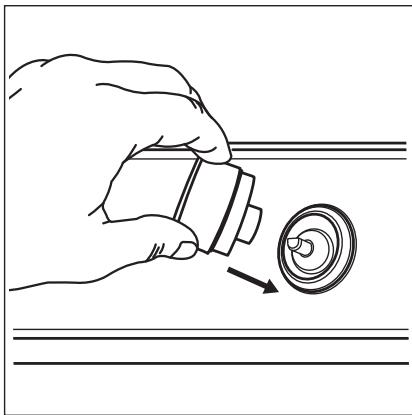

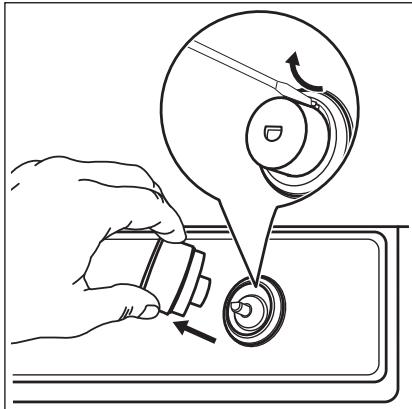

3. Retirez la manette puis utilisez un tournevis fin pour soulever et retirer le support en plastique de l'aimant.

1. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

1. Si vous passez :

du gaz naturel G20 20 mbar au gaz liquefied, serrez entièrement la vis de réglage. du gaz liquefied au gaz naturel G20 20 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur multicouronne).

1. Réinstallez le support de l'aimant et la manette.

Avertissement!

Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

3.5 Raccordement électrique

Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondent bien à la tension et à la puissance de l'alimentation locale. - Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte. Utilisez toujours une prise de courant de sécurité correctement installée. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. - Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.

Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90°C.

Si le voyant s'allume après avoir branché la table de cuisson à l'alimentation électrique, allumez et éteignez la manette de commande et attendez que le voyant de chaleur résiduelle s'éteigne.

3.6 Câble d'alimentation

Pour remplacer le câble d'alimentation, utilisez uniquement le câble spécial ou son équivalent. Le type de câble est : H03V2V2-F T90.

Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

1. Reliez le fil vert et jaune (terre) à la borne portant la lecture « E » ou le symbole de terre ① ou de couleur verte et jaune.
2. Reliez le fil bleu (neutre) à la borne portant la lecture « N » ou de couleur bleue.
3. Reliez le fil marron (phase) à la borne portant la lecture « L ». Il doit toujours être relié à la phase du réseau électrique.

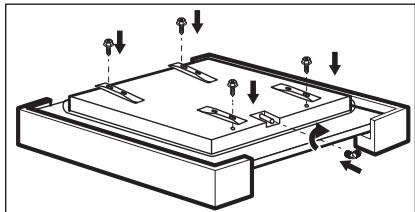

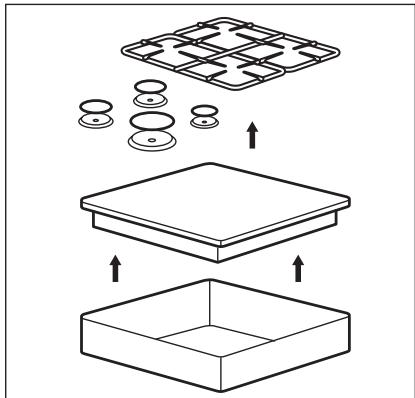

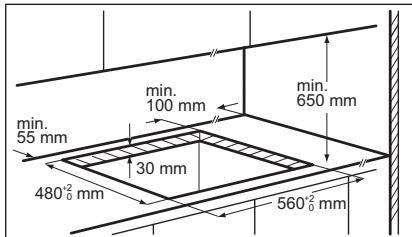

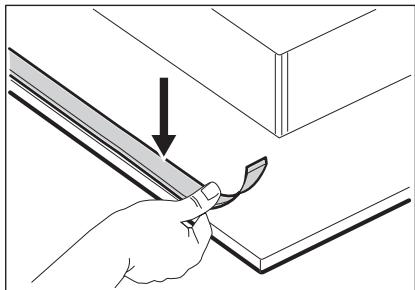

3.7 Montage

5. 6.

A) joint fourni B) équerres fournies

Attention!

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

3.8 Installation de la table de cuisson sous une hotte

Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale nécessaire entre les appareils.

Le panneau installé sous la table de cuisson doit être facile à zipper et facilement accessible au cas où une intervention technique serait nécessaire.

Élément de cuisine avec une porte

A. Panneau amovible B. Espace pour les branchements

Élément de cuisine avec four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

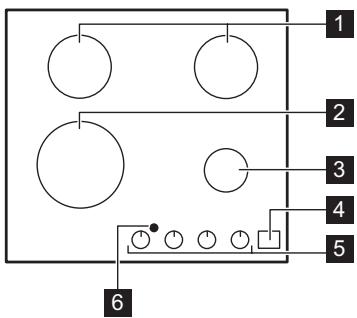

4.1 Description de la table de cuisson

1 Brûleur semi-rapide 2 Brûleur multi-couronne 3 Brûleur auxiliaire 4 Bandeau de commande 5 Manettes de commande 6 Fenêtre pour le signal infrarouge Hob²Hood

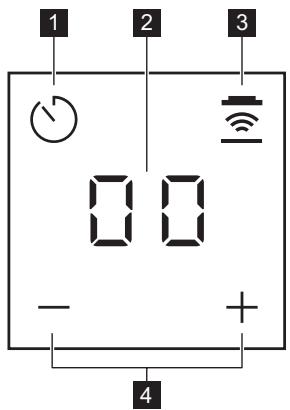

4.2 Configuration du bandeau de commande

Utilisez les touches sensitives pour régler le Minuteur et la fonction Hob²Hood. Les affichages, les voyants et les signaux sonores indiquent quelle fonction est activée.

Touchesensitive	Fonction	Commentaire
-	-	Pour selectionner la fonction Minuteur.Pour activer les icônes+ / - etHob?Hood.Pour rendre les voyants visibles.
-	Affichage du minu-tein	Pour indiquer la durée, en minutes.Pour afficher la fonction Hob?Hood et les Modes automatiques Hob?Hood.
	Hob®Hood	Pour activer et désactiver le mode manuel de la fonction.
+/-	-	Pour augmenter ou diminuer la durée.Pour modifier les Modes automatiques Hob®Hood.

Mode veille :

Appuyez sur la touche pendant au moins 1 seconde pour activer l'affichage, + et -

4.3 Manette de commande

Symbole	Description
●	pas d'alimentation en gaz / position Arrêt
9	position d'allumage / alimentation en gaz maxima-le

Symbole	Description
1	alimentation en gaz mini-male
1 - 9	niveau de puissance

4.4 Chaleur résiduelle

Voyants atténués Voyants éteints La chaleur résiduelle démarre La chaleur résiduelle termine

Voyants éteints

Avertissement!

Il y a risque de brûlures par la chaleur résiduelle.

Le voyant de chaleur résiduelle s'allume lorsque vous éteignez le brûleur.

Manette du brûleur	Manette ouverte
	allumé < 20 s	20 s < allumé < 1 min	1 min < allumé < 5 min	allumé > 5 min
Multi couron-ne	0	30 sec	3 min	15 min
Semi-rapide	0	30 sec	3 min	10 min
Auxiliaire	0	30 sec	3 min	5 min

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

5.2 Allumage du brûleur

Allumez toujours le brûleur avant de poser le récipient de cuisson.

Avertissement!

Faites très attention lorsque vous utilisez une flamme dans une cuisine. Le fabricant décline toute responsabilité en cas d'utilisation inappropriée de la flamme.

1. Enfoncez la manette de commande et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximal (9).
2. Maintenez la manette de commande enfoncée pendant 10 secondes maximum. Cela permet au thermocouple de chauffer. Autrement, l'alimentation en gaz s'interrompt.
3. Réglez la flamme une fois qu'elle est constante.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement positionnés.

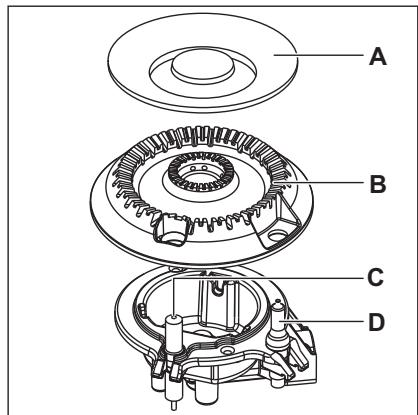

A. Chapeau du brûleur B. Couronne du brûleur C. Bougie d'allumage D. Thermocouple

Avertissement!

Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Attention!

En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique. Dans ce cas, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximal et enfoncez-la. Maintenez la manette de commande enfoncée pendant 10 secondes maximum pour permettre au thermocouple de chauffer.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut démarrer automatiquement lorsque vous allumez l'alimentation secteur, après l'interruption ou après une coupure de courant. Cela est normal.

Chaque manette de commande est entourée de chiffres visibles pendant que la fonction Chaleur résiduelle est activée.

La table de cuisson est fournie avec StepPower. Cette fonction vous permet de régler la puissance plus précisément de 9-1.

Avertissement!

Si vous ne placez pas la manette sur la position d'arrêt, un signal sonore d'avertissement retentit au bout de deux heures, et les symboles clignotent en rouge. Il vous rappelle que le brûleur est allumé. Pour éteindre ce signal, appuyez sur , + ou -

5.3 Arrêt du brûleur

Pour éteindre la flamme, tournez la manette sur la position Arrêt

Avertissement!

Abaisssez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

5.4 Minuteur

Vous pouvez utiliser cette fonction comme un minuteur.

Le minuteur est la seule icône visible en mode veille. Appuyez sur la touche pour activer d'autres icônes.

1. Appuyez sur O

Pour activer la fonction.

1. Appuyez sur la touche + ou — du minuteur pour régler la durée (00 - 99 minutes).

Lorsque la durée est écoulée, un signal sonore retentit et 00 clignote.

Lorsqu'il atteint la dernière minute, le temps s'écoule en secondes. Lors des 10 dernières secondes, le minuteur émet un signal sonore.

1. Appuyez sur , + ou —. Pour arrêter le signal sonore.
2. Pour désactiver le minuteur, maintenez la touche enfoncée.

Vous pouvez utiliser le minuteur à tout moment, même lorsque l'appareil est éteint. Cette fonction n'a pas d'effet sur le fonctionnement des brûleurs.

5.5 Hob²hood

Il s'agit d'une fonction automatique de pointe permettant de raccorder la table de cuisson à une hotte spéciale. La table de cuisson et la hotte disposent toutes les deux d'un communicateur de signal infrarouge. Vous pouvez également activer le ventilateur manuellement depuis la table de cuisson.

Modes manuels :

Mode	Éclairage manuel	Vitesse du ventilateur
H0	Éteint	Éteint
HL	Allumé	Éteint
H1	Allumé	Niveau 1
H2	Allumé	Niveau 2
H3	Allumé	Niveau 3

Sur la plupart des hottes, le système de commande à distance est désactivé par défaut. Activez-le avant d'utiliser la fonction. Pour plus d'informations, reportez-vous au manuel d'utilisation de la hotte.

Réglage par défaut de la procédure Hob²Hood : Régalez par défaut de la procédure Hob²Hood :

1. Lorsque le minuteur est éteint, appuyez sur la touche Minuteur pendant 3 secondes. 00, + et - s'allument.
2. Appuyez simultanément sur + et — jusqu'à ce que An s'allume, c'est le mode automatique actuel.
3. Appuyez sur + pour sélectionner le mode automatique souhaité.

Une fois le mode automatique sélectionné, attendez qu’il disparaisse de l’affichage de sorte que ce réglage soit enregistré dans la mémoire flash pour qu’il puisse être rappelé au démarrage.

Répétez cette procédure pour sélectionner un autre Mode automatique Hob²Hood.

Pour éteindre la hotte, appuyez longtemps sur s jusqu'à ce que H0 s'affiche.

AVERTISSEMENT! À la fin de la cuisson, la hotte ne s'éteint pas automatiquement. Vous devez l'éteindre manuellement.

Modes automatiques :

Mode	Description	Icône H2H	Affichage H2H	Éclairage automati-que	Vitesse du ventilateur
A0	Pas de contrôle à dis-tance	Éteint	Éteint	Éteint	Éteint
A1	Contrôle à distance	Allumé	Allumé	Éteint	Éteint
A2	H2H Éclairage auto	Allumé	Allumé	Allumé	Éteint
A3	H2H Vitesse auto 0-2 (réglage usine)	Allumé	Allumé	Allumé	1
A4	H2H Vitesse auto 1-3	Allumé	Allumé	Allumé	1-3

A3
Type brûleur activé	Vitesse
AUX	1
SR	1
MC	1

A4
1-5	1
6-8	2
9-11	3

A4
Puisance (Kw)	Vitesse

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

Attention!

N'utilisez pas de plats en fonte, en argile ou en grès, d'accessoires pour griller ni de plats à gratin.

Avertissement!

Ne placez pas la même poêle sur deux brûleurs.

Avertissement!

Ne placez pas de récipients instables ou déformés sur le brûleur, afin d'éviter les débordements et les blessures.

Attention!

Assurez-vous que le fond des récipients ne se trouve pas trop près de la manette de commande, sinon la flamme fait chauffer la manette.

Attention!

Assurez-vous que les poignées des récipients ne dépassent pas du bord avant de la table de cuisson.

Attention!

Assurez-vous que les récipients de cuisson sont bien centrés sur le brûleur, afin de garantir leur stabilité et de réduire la consommation de gaz.

Attention!

Des liquides ayant débordé durant la cuisson peuvent provoquer une rupture de la vitre.

6.2 Économies d'énergie

• Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.

Attention!

Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur	Diamètre du récantipant (mm)
Multi couronne	180 - 260
Semi-rapide	120 - 220
Auxiliaire	80 - 180

6.4 Conseils pour Hob²Hood

Lorsque vous faites fonctionner la table de cuisson avec la fonction :

• Protégez le bandeau de commande de la hotte des rayons directs du soleil.
• Ne dirigez pas de lumière halogène sur le bandeau de commande de la hotte.
• Ne recouvre pas le bandeau de commande de la table de cuisson.
• Ne bloquez pas le signal entre la table de cuisson et la hotte (par exemple

avec la main, la poignée d'un ustensile ou un grand récipient).

Reportez-vous à l'image.

La hotte sur l'illustration est uniquement donnée à titre d'exemple.

Veillez à ce que la fenêtre du communicateur du signal infrarouge Hob²Hood reste propre.

Les autres appareils télécommandés peuvent bloquer le signal. N'utilise pas ce type d'appareil à proximité de la table de cuisson lorsque la fonction Hob²Hood est activée.

Hottes dotées de la fonction hob²hood

Pour couvrir la gamme complète des hottes dotées de cette fonction, consultez notre site web destiné aux consommateurs. Les hottes AEG qui sont dotées de cette fonction doivent porter le symbole .

6.5 Suggestions de recettes

Catégorie d'aliments	Recettes	Type de brûleur	Niveau du puissance
Sauces - Assaisonnement	Béchamel	Auxiliaire	2-4
	Sauce tomaté	Semi-rapide	1-5
Pâtes - Riz - Autres céréales	Riz aux championons	Multi couronne	1-5
	Semoule	Rapide	1-6
	Ravioli	Auxiliaire	6-9
Soupe - Légumes	Soupe de légumes	Semi-rapide	2-7
	Potage aux championons et aux pommes de terre	Semi-rapide	1-5
	Soupe de poissons	Multi couronne	1-4
Vienne	Boulettes de bœuf	Multi couronne	1-6
	Filet de porc rôti	Multi couronne	4-9
	Gratin au bœuf haché	Auxiliaire	1-5
Poisson	Seiches aux petits.POIS	Multi couronne	1-5
	Darné de thon grillée	Rapide	5-8
Plats à base d'oeufs	Omelettes	Multi couronne	1-5
Légumes	Championons assaisonnés	Semi-rapide	2-6
	Caponata aux légumes	Multi couronne	4-8
	Épinards surgelés au beurre	Rapide	1-4
Friture	Frites	Multi couronne	5-9
	Beignets	Multi couronne	3-7
Collations préparées à la poèle	Torréfaction de fruits à coque	Semi-rapide	2-5
	Croûtons de pain	Multi couronne	2-7
	Crêpes épaisSES	Semi-rapide	3-9
Desserts	Caramel	Auxiliaire	1-5
	Crème anglaise	Auxiliaire	1-5
	Panna cotta	Auxiliaire	1-5

Toutes les recettes correspondent à environ 4 portions. Les réglages conseillés dans le tableau des cuissons doivent uniquement servir de guide et peuvent être ajustés en fonction du niveau de cuisson des aliments, de leur poids et de leur quantité ainsi que du type de gaz utilisé et du matériel de l'ustensile de cuisson utilisé pour préparer le plat.

Pour une cuisson délicate optimale, utilisez le brûleur auxiliaire.

7. Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation.
• Nettoyez la table de cuisson lorsque tous les voyants sont éteints. Le minuteur peut rester activé. Utilisez toujours un récipient dont le fond est propre. Utilisez un nettoyant spécialement adaptable à la surface de la table de cuisson.
• Lavez les parties en acier inoxydable à l'eau, puis séchez-les avec un chiffon doux.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.

La présence d'eau ou d'autres liquides sur le bandeau de commande peut activer ou désactiver accidentellement les fonctions de la table de cuisson.

AVERTISSEMENT! N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou les bords des brûleurs et l'encadrement (si présente).

ATTENTION! Ne nettoyez pas la couronne du brûleur avec des produits abrasifs, des tampons à recycler, des solvants ou des objets métalliques. La couronne du brûleur peut subir une décoloration. Utilisez uniquement un chiffon doux humide avec des détergents neutres.

Les supports de casserole ne sont pas adaptés au lavage dans un lave-vaisselle. Ils doivent être lavés à la main.

1. Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut avoir des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
2. Après avoir lavé les supports de casserole, veillez à les remettre correctement en place.
3. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.

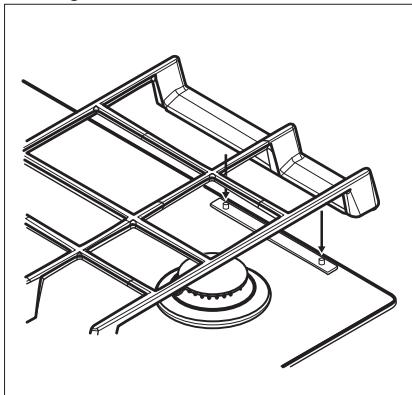

7.3 Retrait des supports de casserole

Pour que les supports de casserole restent dans la bonne position, ils sont montés sur des picots métalliques sur l'arrière de la table de cuisson. Pour faciliter le nettoyage, les supports de casseroles sont démontables. Soulevez les supports de casseroles en les maintenant en position horizontale comme illustré dans la figure.

Évitez de soulever les supports de casseroles d'un mouvement angulaire, car cela pourrait exercer une contrainte sur les picots métalliques. Cela risquerait d'endommager les picots et d'entraîner leur rupture.

La forme des supports de casseroles et le nombre de brûleurs dépend du modèle de l'appareil.

7.4 Nettoyage de la table de cuisson

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. - Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.

• Nettoyez les éléments en émail, les chapeaux et les couronnées avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.

7.5 Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin

de faciliter l'allumage. Assurez-vous également que les orifices des couronnées des brûleurs ne sont pas obstrués.

7.6 Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'objet du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire si...

Problème	Cause possible	Solution
Il n'y a aucune étincelle lors-que vous essayez d'activerle générateur d'étincelles.	La table de cuisson n'estpas branchée à une sourced'alimentation électrique oule branchement est incor-rect.	Vérifiez que la table de cis-son est correctement bran-chée à une source d'alimen-tation électrique.
	Le fusible a disjoncté.	Assurez-vous que le fusibleest la cause du dysfonction-mentation. Si les fusibles dis-jont de manière répétée,faites appel à un électricien qualifié.
	Le chapeau et la couronnedu brûleur sont mal position-nés.	Placez correctement le cha-peau et la couronne du brû-leur.
La flamme s'éteint immédia-tement après l'allumage.	Le thermocouple n'est passuffisamment chauffé.	Une fois la flamme allumée,maintenez la manette enfon-cée pendant 10 secondes au maximum.
L'anneau de flamme n'estpas uniforme.	La couronne du brûleur estencrossée par des résidusalimentaires.	Assurez-vous que l'injecteurn'est pas bouché et que lacouronne du brûleur est pro-pre.
La luminosité du bandeau de commande est réduite, ou celui-ci s'éteint.	La température de la plaque est élevée. Pour garantir une durée de vie prolongée de l'affichage, la luminosité est réduite en fonction de la température de la table de cuisson. Au-delà d'une certaine température, le bandeau de commande s'éteint.	Laissez la table de cuisson refroidir.
Les voyants lumineux de la manette s'allument après raccordement de la table de cuisson sur le secteur ou après une coupure de cou-rant.	Test du voyageant lumineux.	Reportez-vous au chapitre « Installation ».
La fonction Hob²Hood ne marche pas.	You've avrez收回 le ban-deau de commande.	Retirez l'objet du bandeau de commande.
Voune ne pouvez pas activer ou utiliser Hob²Hood et Minuteur.	Il y a de l'eau ou des taches deGRAisse sur le bandeau de commande.	Nettoyez le bandeau de commande.
L'affichage indique "E t"	-	Éteignez les manéttes de commande et attendez que l'affichage soit étéint ou dé-branchez l'appareil de l'alimentation secteur pour revenir à la condition initiale.
ne s'affiche pas lorsque les manéttes sont ouvertes.	Le Mode automatique selec-tionné est A0.	Reportez-vous au chapitre « Utilisation quotidienne ».

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le

déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

8.3 Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant). B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

9.1 Dimensions de la table de cuisson

Largeur	590 mm
Profondeur	520 mm

9.2 Diamètres des vis de réglage

BRULEUR	Ø VIS DE RÉGLAGE 1/100 mm
Multi couronne	56
Semi-rapide	35
Auxiliaire	28

9.3 Autres caractéristiques techniques

PUISSANCE TOTALE:	Gaz d'origine: G30/G31 (3B/P) 30/30 mbar 607 g/h
	Gaz de rem- G20 (2H) 20 mbar 8,6 kW placement:
Alimentation électrique:	220-240 V ~ 50-60 Hz
Catégorie de l'appareil:	II2H3B/P
Raccordement au gaz:	G 1/2"
Classe de l'ap- pareil:	3

9.4 Brûleurs à gaz pour GPL g30/g31 30/30 mbar

BRULEUR	PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	MARQUAGE DE L'INJEC-TEUR	DéBIT DE GAZ NOMINAL g/h
Multi couronne	3,55	1,4	095	258
Semi-rapide	1,9	0,6	71	138
Auxiliaire	1,0	0,33	50	73

9.5 Brûleurs à gaz pour gaz naturel G20 20 mbar

BRULEUR	PUISSANCE NOR-MALE kW	PUISSANCE MINI-MALE kW	MARQUAGE DE L'INJECTEUR
Multi couronne	3,9	1,4	146
Semi-rapide	1,85	0,6	92
Auxiliaire	1,0	0,33	70

10. En matière de protection de l'environnement

Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures.

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Electrolux Appliances AB - Contact Address: Al. Powstańczy Śląskich 26, 30-570 Kraków, Poland

C E
