MODE D'EMPLOI HAGD 61S/ICE - HAGD 61S/ICE HOTPOINT

Télécharger le manuel d'instructions complet sur http://docs.hotpoint.eu ou appeler le numéro de téléphone indiqué sur le livre de garantie

Avant d'utiliser l'appareil, dire attentivement les consignes de sécurité. Conservez-les à portée pour consultation ultérieure.

Leprésent manuel et l'appareil lui-même contiennent des consignes de sécurité importantes qui doivent être lues et observées en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées, en cas de mauvaise utilisation de l'appareil, ou d'un mauvais réglage des commandes.
Ces directives s'appliquent si le symbole du pays apparait sur l'appareil. Si le symbole du pays n' apparait pas sur l'appareil, vous devez vous reférer aux consignes techniques qui contiennent les instructions nécessaires concernant la modification de l'appareil afin de se conformer aux conditions d'utilisation du pays.
MISE EN GARDE: L'utilisation d'appareil de cuisson au gaz génére de la chaleur, de l'humidité, et des produits de la combustion dans la piece dans laquelle il est installé. Assurez-vous que la cuisine est bien aérée, surtout lorsque vous utilisez l'appareil : gardez les trous de ventilations ouverts ou installez un dispositif de ventilation mécanique (hotte de ventilation). Une utilisation intensive et prolongée peut nécessiter une ventilation supplémentaire, comme ouvrir une fenêtre, ou pour ventilateur plus efficace, augmenter la puissance de la ventilation mécanique disponible.
AVERTISSEMENT: L'appareil, ainsi que ses parties accessibles, peuvent atteindre température élevée lors de l'utilisation. Evitez tout contact avec les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins d'être sous surveillance constante.
AVERTISSEMENT: Ne pas utiliser la table de cuisson si la surface est cassée ou fissurée - risque de chocolélectrique.
AVERTISSEMENT: Risque d'incendie: Ne rangez aucun objet sur les surfaces de cuisson.
ATTENTION: La cuisson doit être supervisee. Une cuisson de courte durée doit être supervisee en tout temps.
AVERTISSEMENT: Une cuisson sans surveillance sur une table de cuisson contenant de laGRAisse ou de I'huile peut s'avérer dangereuse - risque d'incendie. N'essayez JAMAIS d'eteindre un feu avec de I'eau, mais eteignez l'appareil puis couvrez les flammes à I'aide d'un couvercle par ex. ou d'une couverture antifeu.
utilisez pas la table de cuisson comme surface de travail ou support. Gardez les vêtements et autres

matières inflammables loin de l'appareil jusqu'à ce que toutes les composantes soient complètement refroidies - un incendie pourrait se déclarer.

Si les informations contenues dans le present manuel ne sont pas respectées à la vente, un incendie ou une explosion pourrait se produit et cause des dommages corporels ou matériels.

Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'il se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes représentant des capacities physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet apparéil seulement s'ils sont supervisés, ou si une personne responsable leur a expliqué l'utilisation sécuritaire et les dangers potentiels de l'appareil. Ne laisser pas les enfants jouer avec l' apparéil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l' apparéil sans surveillance.

MISE EN GARDE: En cas de rupture du verre de la plaque de cuisson: -éteignez immédiatement tous les brûleurs et la résistance électrique, et coupez l'alimentation électrique; - veillez à ne pas toucher la surface de l'appareil; - veillez à ne pas utiliser l'appareil.

Le couvercle en verre peut se casser s'il est surchauffé.
Coupez tous les brûleurs et les plaques électriques avant de fermer le couvercle. Ne fermez pas le couvercle lorsqu'un brûleur est allumé.

USAGE AUTORISÉ

MISE EN GARDE: Cet apparéil n'est pas conscience pour fonctionner à l'aide d'un dispositif de commutation externe, comme une minuterie ou un système de télécommande.
Cet apparéil est destiné à un usage domestique et peut aussi être utilisé dans les endroits suivants : cuisines pour le personnel dans les magasins, bureaux et autres environnements de travail ; dans les fermes ; Par les clients dans les hotels, motels, chambres d'hôtes, et autres résidences similaires.
Aucune autre utilisation n'est autorisée (p. ex. pour chauffer des pieces).
Cet apparéil n'est pas conscience pour un usage professionnel. N'utilise pas l' apparéil en extérieur.
Utilisez des ustensiles de cuisson dont le fond dispose d'un diamètre égal ou légèrement supérieur à celui du foyer (voir le tableau suivant). Vérifiez que les ustensiles de cuisson ne dépassent pas de la table de cuisson.
Une utilisation inappropriée des grilles peut endommager la table de cuisson: ne positionné pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

Ne laissez pas la flamme du brûleur dépasser du bord de la casserole. N'utilise pas : de plaques en fonte, de pierres ollaires, d'ustensiles de cuisson en terre cuite. de diffuseurs de chaleur comme des mailles métalliques ou tout autre type. deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière). si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseilé de repeter l'opération en plaçant le bouton sur la position petite flamme. Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous reférer au manuel d'utilisation de la hotte qui spécifique les distances adéquates. Les pieds de protection en caoutchouc appliqués sur les grilles sont une source de danger potentiel pour les jeunes enfants. ÀpRES avoir enlevé les grilles, assurez-vous que tous les pieds sont correctement installés.

INSTALLATION

Deux personnes minimum sont nécessaires pour déplacer et installer l'appareil - risque de blessure. Utilisez des gants de protection pour le déballage et l'installation de l'appareil - vous risquez de vous couper.
L'installation, incluant l'alimentation en eau (selon le modele), et les connexions electriques, ainsi que les réparations, doivent être executées par un technicien qualifié. Ne procédez à aucune réparation ni àaucun remplacement de piece sur l'appareil autres que ceux spécifique indiqués dans le guide d'utilisation. Gardez les enfants à l'écart du site d'installation. Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche. Une fois installé, gardez le matériel d'emballage (sacs en plastique, parties en polystyrene, etc.) hors de la portée des enfants -ils pourraient sétouffer. L'appareil ne doit pas être branché à l'alimentation electrique lors de l'installation -vous pourriez vous électrocuter. Au moment de l'installation, assurez-vous que le cable d'alimentation n'est pas endommagé par l'appareil -vous pourriez vous électrocuter. Allumez l'appareil uniquement lorsque l'installation est terminée.
Les branchements électriques et le raccordement au gaz doivent être réalisés conformément aux réglementations locales.
AVERTISSEMENT: Les modifications sur l'appareil et sur les méthodes d'installation sont essentielles pour utiliser l'appareil de façon sécurité et correctement dans tous les autres pays.
Utiliser des régulateurs de pression adéquats pour la pression de gaz indiquée dans les directives.
La piece doit être équipée d'un système d'évacuation d'air qui expulse les fumées de combustion.
La piece doit aussi permettre une belle circulation d'air; l'air est nécessaire pour une combustion normale. La circulation d'air doit etre au minimum de 2 m3/h par kW de puissance installee. Le systeme de circulation d'air peut prendre I'air directement de I'estiereur en utilisant un tuyau avec une section transversale interieure d'au moins 100 cm2; I'ouverture ne doit pas pouvoir se bloquer facilement.

Le système peut aussi Brokerir l'air nécessaire de façon indirecte, p. ex. d'une piece voisine munie de tuyaux pour la circulation d'air comme décrit plus haut. Cependant, ces pieces ne doivent pas etre une salle commune, une chambre a coucher, ou une piece qui presente un danger d'incendie.

Comme il est plus pesant que l'air, le gaz de petrole liquéfié reste au niveau du sol. Donc, les pieces contenant des cylindres de GPL doivent être équipées de bouches de ventilation qui permettent au gaz de s'échapper en cas de fuite. Donc, les cylindres de GPL, plein ou partiellement rempli, doivent être installés ou entreprises dans des pieces ou entreprises qui se trouvent sous le niveau du sol (cave, etc.). Nous vous conseillons de garder dans la piece les cylindres utilisés seulement, places de façon à ne pas être affecté par la chaleur produit par des sources externes (four, foyer, cuisine) qui pourrait faire monter la température du cylindre au dessus de 50^ .

Découpez le contour du meuble avant d'y insérer l'appareil, et enlevez soigneusement les copeaux et la sciure de bois.

Si l'appareil n'est pas installé au-dessus d'un four, un panneau séparateur (non compris) doit être installé dans le compartment sous l'appareil.

Si vous éprouvez des problèmes pour tournier les boutons des brûleurs, veillez contacter le Service ÀpRES-vente pour remplaner le bec du brûleur s'il est défectueux.

Les ouvertures utilisées pour la ventilation et la diffusion de la chaleur ne doivent jamais être obstruées.

RACCORDEMENT AU GAZ

AVERTISSEMENT: Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de l'appareil.
Assurez-vous que l'alimentation de la pression de gaz est conforme aux valeurs indiquées au tableau 1 (« Caracteristiques du brûleur et de la buse »).
AVERTISSEMENT: Les conditions d'ajustement pour cet apparéil sont indiquées sur l'étiquette (ou la plaque signalétique).
AVERTISSEMENT: Cet apparéil n'est pas raccordé à un dispositif d'évacuation des fumées. Il doit être installé et branché conformément aux normes d'installation en vigueur. Faire particulièrement attention aux normes d'aération.
Si les apparèils sont branchés à du gaz liquide, la vis de réglage doit être fixée aussi fermement que possible.
IMPORTANT: Si vous utilisez une bouteille de gaz, le cylindre ou le écipient de gaz doit être correctement installée (orientation verticale).
AVERTISSEMENT: Cette opération doit être effectuee par un technician spécialise
Effectuez le raccordement au gaz à l'aide d'un flexible ou d'un tuyau en métal rigide uniquement.
Connexion à un tuyau rigide (cuivre ou acier) La connexion au système de gaz doit être effectuee de

façon à ne pas placer de contrainte sur l'appareil. Il existe un raccord de tuyau en forme de L'églable sur la rampe d'alimentation de l'appareil et il est installé avec un joint afin d'éviter des fuites. Le joint d'étanchéité doit toujours être remplace lorsqu'on remplace le raccord de tuyauterie (le joint est fourni avec l'appareil). Le raccord de tuyauterie de l'alimentation de gaz est un raccord cylindrique mâle avec un filament de 1/2.

Connexion d'un tuyau en acier inoxydable sans joint flexible à une fixation filtée. Le raccord de tuyau d'alimentation de gaz est une fixation môle cylindrique de gaz filtée de dimension 1/2. Ces tuyaux doivent être installés de façon à ne pas dépasser 2000 mm de longueur lorsqu'ils sont complètement étiérés. Une fois le branchement terminé, assurez-vous que le tuyau flexible en métal ne touche pas aux pieces mobiles et qu'il n'est pas écrasé. Utiliser seulement des tuyaux et des joints d'étanchéité conformment à la reglementation nationale.

IMPORTANT: Si vous utilisez un tuyau en acier inoxydable, assurez-vous qu'il ne touche à aucune piece mobile du meuble (p. ex. un tiroir). Le tuyau doit passer à travers un endroit libre d'obstruction et où il est possible de l'inspecter sur toute sa longueur.

L'appareil doit être branché à l'alimentation principale ou à un cylindre de gaz conformément à la léglementation nationale. Avant d'effectuer le branchement, assurez-vous que l'appareil est compatible avec l'alimentation de gaz que vous désirez utiliser. Si ce n'est pas le cas, suivez les directives individues au paragraph « Adapter à différents types de gaz »

Apre's le raccordement à l'arrivée de gaz, vérifier qu'il n'y ait pas de fuite à l'aide d'eau savonneuse. Allumez les brûleurs et tournez les boutons de la position maximale 1^ à la position minimale 2^ pour vérifier la stabilité de la flamme.

ADAPTER À DIFFÉRENTS TYPES DE GAZ

Afin d'adapter l'appareil à un type de gaz différent de celui pour lequel il a été fabriqué (indiqué sur l'étiquette nominative), suivez les étapes spécifique indiquées après les schémas d'installation.

AVERTISSEMENTS ÉLECTRIQUES

IMPORTANT: Les données relatives à la tension et à la puissance absorbée figurent sur l'étiquette signalétique.
Une fois l'appareil installé dans son meuble, le cable d'alimentation doit être suffisamment long pour le brancher à l'alimentation électrique principale. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil.
Il doit être possible de débrancher l'appareil de l'alimentation électrique en retardant la fiche de la prise de courant si elle est accessible, ou à l'aide d'un interrupteur multipolaire en avant de la prise de courant, conformément aux règles de câblage et

l'appareil doit être mis à la terre conformément aux normes de sécurité électrique nationales.

utilisez pas de rallonge, de prises multiples ou d'adaptateurs. Une fois l'installation terminée, l'utiliseur ne devra plus pouvoir acceder aux composantes électriques. N'utilisez pas l'appareil si vous étés mouillé ou si vous étés pieds nus. N'utilisez pas cet apparéil si le cable d'alimentation ou la prise de courant sont endommages, si l' apparéil ne fonctionne pas correctement, ou s'il a été endommagé ou échéppé.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable identique provenant du fabricant, d'un représentant du Service ÀpRES-vente, ou par toute autre personne qualifiée - vous pourriez vous électrocuter.

NETTOYAGE ET ENTRETIEN

A VERTISSEMENT: Assurez- you que l'appareil est etéint et débranché du réseau électrique avant d'effectuer l'entretien - vous pourriez vous electrocutter; n'utilise jamais un apparéil de nettoyage à vapeur - risque de chocoléctique.

N'utilisez enaucun cas de produits abrasifs ou corrosifs,de produits chlorés ou de tampons à recurer.

MISE AU REBUT DES MATÉRIAUX D'EMBALLAGE

Les matériaux d'emballage sont entierement recyclables comme l'indique le symbole de recyclage

Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec la réglementation des autorités locales régissant la mise au rebut de déchets.

MISE AU REBUT DES APPAREILS ÉLECTROMÉNAGERS

Cet apparéil est fabriqué avec des matérielles recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant aux réglementations locales en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des apparéils electroménagers, contactez le service local compétent, le service de collecte des déchets menagers ou le magasin où vous avez achété l'appareil. Cet apparéil est certifié conforme à la Directive européen 2012/19/UE relative aux déchets d'équipements électriques etlectroniques (DEEE).

En vous assurant que l'appareil est mis au rebut correctement, vous pouvez aider à éviter d'eventuelles conséquences négatives sur l'environnement et la santé humaine.

Ce symbole sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas etre traité comme un déchet domestique, mais doit etre remis a un centre de collecte spécialise pour le recyclage des apparecs électriques et électroniques.

CONSEILS RELATIFS À L'ÉCONOMIE D'ÉNERGIE

Utilisez des ustensiles de cuisson d'un diamètre égal à celui de la zone de cuisson.

d'utiliser exclusivement des ustensiles de cuisson à fond plat.

Lorsque cela est possible, couvrez les cassetoles avec un couvercle pendant la cuisson.

Utilisez un autocueil pour economiser encore plus d'énergie et de temps. Placez la casserole au centre de la zone de cuisson délimitée sur la table de cuisson.

Déclaration de CONFORMITE

Cet apparéil respecte les exigences d'écoconception du réglement européen n° 66/2014, conformément à la norme européen EN 30-2-1.

TABLEAU DES INJECTEURS
CATÉGORIE II2E+3+

Type de gaz utilisé	Type de brûleur	Marque de l'injecteur	Puisance thermique nominale	Consommation nominale	Puisance thermique réduite	Pression du gaz mbar
			kW		kW	min.	nom.	max.
GAZ NATUREL (méthane) G20	Rapide	128 B	3,00	286 l/h	0,70	17	20	25
	Semi-rapide	97 A	1,65	157 l/h	0,40
	Auxiliaire	78 A	1,00	95 l/h	0,40
GAZ DE PÉTROLE LIQUÉFIÉ (Butane) G30	Rapide	85 A	3,00	218 g/h	0,70	20	28-30	35
	Semi-rapide	66 A	1,65	120 g/h	0,40
	Auxiliaire	50	1,00	73 g/h	0,40
GAZ DE PÉTROLE LIQUÉFIÉ (Propane) G31	Rapide	85 A	3,00	214 g/h	0,70	25	37	45
	Semi-rapide	66 A	1,65	118 g/h	0,40
	Auxiliaire	50	1,00	71 g/h	0,40

Type de gaz utilisé		Configuration du modele 4 BRULEURS	Puisance thermique nominale (kW)	Consommation totale nominale	Air nécessaire (m3) à la combustion de 1m3 de gaz
G20	20 mbar	1R - 2SR - 1AUX	7,30	695 l/h	9,52
G30	28-30 mbar	1R - 2SR - 1AUX	7,30	531 g/h	30,94
G31	37 mbar	1R - 2SR - 1AUX	7,30	521 g/h	23,80

ALIMENTATION ÉLECTRIQUE: 220-240 V ~ 50-60 Hz - 1,1 W

INFORMATIONS TECHNIQUES POUR L'INSTALLATEUR

• Utilisez des gants de protection pour manipuler, préparer et installer le produit.
• La table de cuisson peut être encastrée dans un plan de travail de 20 ÷ 40 mm d'épaissieur.
  Si you n'installez pas de four sous la table de cuisson, placez un panneau de séparation de dimension au moins égale à celle de la découpe pratiquée dans le plan de travail. Ce panneau doit être installé à 150 mm maximum en dessous de la surface supérieure du plan de travail, mais enaucun cas à moins de 20mm de la partie inférieure de la table de cuisson. Si you avez l'intention d'installer un four sous la table de cuisson, assurez-vous qu'il est doté d'un système de refroidissement.

REMARQUE La flamme du brûleur peut être éteinte par un courant d'air, si le panneau amovible n'est pas installé. Le courant d'air peut se produit quand vous ouvrez ou fermez la porte ou le tiroir du meuble.

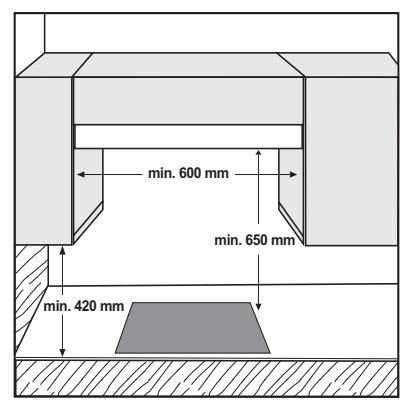

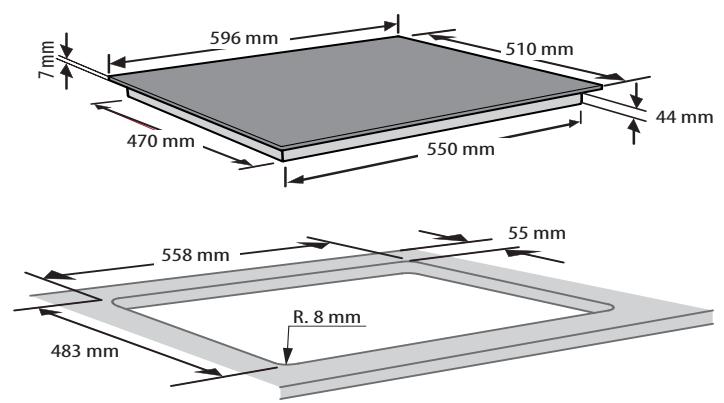

DIMENSIONS ET DISTANCES A RESPECTER

REMARQUE: si la distance « A » entre les éléments muraux est de 600mm à 730 mm, la hauteur « B » doit être au minimum de 530mm. Si la distance « A » entre les éléments muraux est supérieure à la largeur de la table de cuisson, la hauteur « B » doit être au minimum de 400 mm. Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous reférer au manuel d'utilisation de la hotte qui spécifique les distances adéquates.

ASSEMBLAGE

Après avoir nettoyé le pourtour de la table de cuisson, appliquez le joint fourni comme illustré sur la figure.

Installez la table de cuisson dans l'ouverture du plan de cuisson dont les dimensions correspondant à celles figurant dans le mode d'emploi.

REMARQUE: le cordon d'alimentation doit etre suffisamment long pour permettre son extraction par le haut.

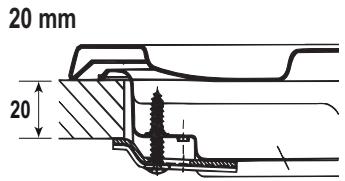

Pour fixer la table de cuisson, utilisez les attaches (A) fournies. Introduisez les attaches dans les orifices prevus a cet effet (indiqués par la flèche) et fixez-les à l'aide des vis en fonction de l'épaissur de la table de cuisson (voir figures suivantes).

RACCORDEMENT AU GAZ

• Raccordez le coude (A)^ ou (B)^ fourni au tuyau principal d'alimentation de la table de cuisson et installez la rondelle (C) fournie, conformément à la norme EN 549.
• Utilisez le coude (A) pour la France et le coude (B) pour tous les autres pays.
• Une fois le tuyau de gaz raccordé, vérifie l'absence de fuites à l'aide d'eau savonneuse. Allumez les brûleurs et tournez les boutons de la position maximale à la position minimale pour vérifier la stabilité de la flamme.

IMPORTANT: Avant le branchement, retirez le bouchon pour le transport sur la prise du tube du gaz du plan de cuisson

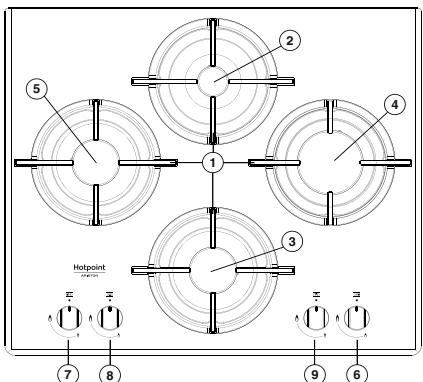

1. Grilles amovibles
2. Brûleur Auxiliaire
3. Brûleur Semi-Rapide
4. Bruleur Rapide
5. Brûleur Semi-Rapide
6. Bouton de commande du brûleur Rapide
7. Bouton de commande du brûleur Semi Rapide
8. Bouton de commande du brûleur Semi Rapide
9. Bouton de commande du brûleur Auxiliaire

Symboles

Cercle ombré

Grande flamme

Petite flamme

Robinet fermé
Ouverture/débit max.,
et allumage electrique
Ouverture min./débit réduit

USAGE QUOTIDIEN

MODE D'EMPLOI DE LA TABLE DE CUISSON

Ne laissez pas la flamme du brûleur dépasser du bord de la casserole.
IMPORTANT: lorsque la table de cuisson est utilisé, elle peut être chaude dans son intégralité.

• Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position de flamme maximale.
• Appuyez sur le bouton du bandeau de commande et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume.
• Dès que le brûleur est allumé, maintenez le bouton enforcé pendant 5 à 10 secondes environ pour permettre le fonctionnement correct du dispositif.
• Ce dispositif de sécurité du brûleur permet de couper l'arrivée du gaz en cas d'extinction inopinée de la flamme (suite à un courant d'air, une absence momentanée de gaz, un débordement de liquides, etc.).
• Ne maintainez pas le bouton enfoncé plus de 15 secondes. Si, une fois ce temps écoué, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l'opération.

REMARQUE: si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseilé de répéter l'opération en plaçant le bouton sur la position petite flamme.

Il se peut que le brûleur s'éteigne lorsque vous relâchez le bouton. Cela signifie que le dispositif de sécurité n'a pas chauffé suffisamment. Dans un tel cas, veuillez repeter les opérations décrites ci-dessus.

CONSEILS PRATIQUES POUR UTILISER LES BRULEURS

Cette table de cuisson est équipée de brûleurs de différents diamètres. Pour obtenir une meilleure performance des brûleurs, veuillez respecter les consignes suivantes:

• utilisez des ustensiles de cuisson d'un diamètre égal ou légrement supérieur à celui du foyer (voir le tableau de droite);
• utilisez exclusivement des ustensiles de cuisson à fond plat;
• cuisez les alimentents dans une quantité d'eau adaptée aux besoin et laisseze le couvercle sur la casserole;
• vérifie que les ustensiles de cuisson ne dépassent pas de la table de cuisson;
• Pour les ustensiles de cuisson à fond convexe (WOK), utilisez la grille de support (non fournie), et placez-la uniquement sur le brûleur à plusieurs couronnés.
• Éviter les heures accidentels avec casseroles, grilles ou autres estensiles de cuisine.
• Ne pas utiliser de casseroles ou de-faitouts à cheval sur deux brûleurs ou plus.

IMPORTANT: une utilisation inappropriée des grilles peut endommager la table de cuisson; ne positionné pas les grillès sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

Brûleur	Ø d'ustensile de cuisson
Rapide	De 24 à 26 cm
Semi-rapide	De 16 à 22 cm
Auxiliaire	De 8 à 14 cm

N'utilisez pas:

• de plaques en fonte, de pierres ollaires, d'ustensiles de cuisson en terre cuite;
• de diffuseurs de chaleur comme des mailles métalliques ou tout autre type;
• deux brûleurs simultanément pour un seul récant (par exemple, une poissonnière.

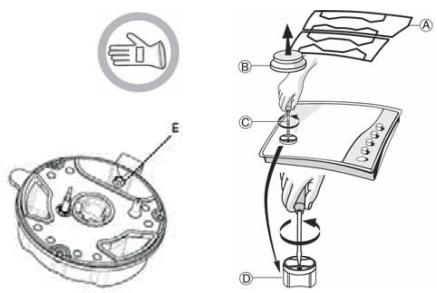

ADAPTATION A DIFFÉRENTS TYPES DE GAZ

Cette opération doit être réalisée par un technicien qualifié.

Si votre apparéil est conçu pour fonctionner avec un type de gaz différént de celui indiqué sur l'étiquette signalétique et sur l'étiquette d'information appliquée sur le dessus de la table de cuisson, remplacez les injecteurs.

Retirez l'étiquette d'information et conservez-la avec le mode d'emploi. Utilisez des détendeurs compatibles avec la pression du gaz indiquée dans le mode d'emploi:

• l'injecteur de gaz doit être remplaced par le ServiceAprès-vente ou par un technicien qualifié;
• si I'injecteur n'est pas livré avec l'appareil, commandez-le auprès du Service Àpres-vente;
• réglez les robinets sur le minimum.

REMARQUE: si vous utilisez du gaz de petrole liquéfé (G30/G31), la vis de réglage du début minimal de gaz doit être serrée à fond.

IMPORTANT: si les boutons de commande des brûleurs tournent difficilement, contactez le Service ÀpRES-vente pour le remplacement du robinet du brûleur si celui-ci est défectueux.

IMPORTANT: si vous utilisez une bouteille de gaz, veilles à ce qu'elle soit correctement installée (orientation verticale).

REEMPLACEMENT DES INJECTEURS (voir le tableau des injecteurs dans le mode d'emploi)

• Retirez les grilles (A).
• Retireez les brûleurs (B).
• Utilisez une cléf à douille de taille appropriée et dévissez l'injecteur (C) à remplaçer.
• Remplacez-le par l'injecteur compatible avec le nouveau type de gaz.
• Remontez l'injecteur en (D).
• Si vous possédez un brûleur à multiples couronnés, utilisez la clé latérale pour replacer l'injecteur (E).

Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.

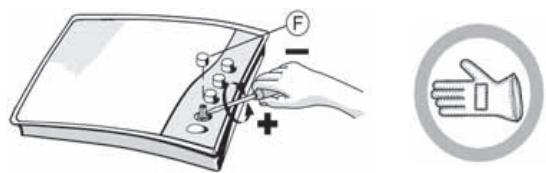

RéGLAGE DES ROBINETS SUR LE MINIMUM

Pour vous assurer que le réglage minimal est correctement régle, retirez le bouton et procédez comme suit

• serrez la vis pour réduire la hauteur de la flamme (-);
• desserrez la vis pour augmenter la hauteur de la flamme (+).

Le réglage doit être effectué avec le robinet sur le minimum (petite flamme) 0 :

• l'air primaire des brûleurs ne doit pas être régle;
• allumez maintainant les brûleurs et tournez les boutons de la position maximale 0 vers la position minimale 0 pour vérifier la stabilité de la flamme.

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériel équivalent

NETTOYAGE ET ENTRETIEN

Débranche l'appareil de l'alimentation électrique.

NETTOYAGE DE LA SURFACE DE LA TABLE DE CUISSON

• Nettoyez les parties émailées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Éliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne sèche.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Éliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.

REMARQUE: nettoyez l'inox uniquement avec un chiffon doux ou une éponge.

• N'utilise enaucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.
• N'utilise pas d'appareils de nettoyage à la vapeur.
• N'utilise pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

NETTOYAGE DES ELEMENTS DE LA TABLE DE CUISSON

• Nettoyez les parties en verre et émaillées uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à eliminer soigneusement tous les résidues d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
  Rincez et sechez.
• Réinstalléz les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyez-les à l'aide d'un chiffon humide, si nécessaire. Élimine tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.

REMARQUE: pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

GUIDE DE DÉPANNAGE

En cas de mauvais fonctionnement de la table de cuisson, avant de contacter le Service ÀpRES-vente, consultez le chapitre Diagnostic des pannes afin d'identifier le problème.

1. Le brûleur ne s'allume pas ou la flamme est irrégulière Vérifiéz que:

• l'alimentation du gaz ou l'alimentation électrique n'est pas coupée et, en particulier, que le robinet d'arrivée du gaz est ouvert;
• la bouteille de gaz (gaz liquide) n'est pas vide;
• les ouvertures des brûleurs ne sont pas obstruées;
• l'extrémité de la bougie n'est pas encrassée;
• tous les éléments des brûleurs sont positionnés correctement;
• Il n'y a pas de courant d'air à proximé de la table de cuisson.

2. Le brûleur ne reste pas allumé

Vérifiez que:

• lors de l'allumage du brûleur, le bouton est maintainé enforcé pendant un laps de temps suffisant pour permettre au dispositif de protection de s'enclencher;
• les ouvertures du brûleur ne sont pas obstruées à proximé du thermocouple;
• l'extrémité du dispositif de sécurité n'est pas encrassée;
• le réglage du débit minimal de gaz est correct (voir paragraphe correspondant.

3. Les ustensiles de cuisson ne sont pas stables Vérifiez que:

• le fond des ustensiles de cuisson est parfaitement plat;
• l'ustensile de cuisson est correctement centré sur le brûleur;
• les grilles n'ont pas eté inversées ou mises en place de façon incorrecte.

Si le problème persiste après ces vérifications, contactez votre Service.
Après-vente le plus proche.

Afin de profiter d'une assistance complète, veuillez enregistrer votre apparéil sur www.hotpoint.eu/register.

AVANT D'APPELER LE SERVICE APRÉS-VENTE:

1. Vérifiez en premier lieu si vous pouvez remédier au problème à l'aide des suggestions de la section GUIDE DE DÉPANNAGE.
2. Éteignez puis rallumez l'appareil pour voir si le problème persiste.

SI LE PROBLÉME PERSISTE TOUJOURS APRès LES VÉRIFICATIONS PRÉCÉDENTES, CONTACTER LE SERVICE APRès-VENTE LE PLUS PRÉS.

Pour obtenir du support, appeler le numéro disponible dans le livre de garantie ou suivez les consignes sur le site Web www.hotpoint.eu.

Lorsque vous contactez notre Service Àpès-vente,:toujours préciser:

• une brève description du problème;
• le type et le modèle exact de l'appareil;

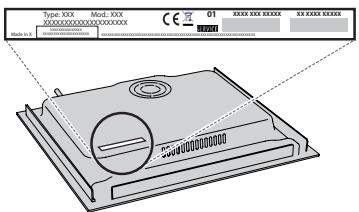

• le numéro de série (le número après le mot « Service » sur la plaque signalétique). Le numéro de série est également disponible dans le livre de garantie;

SERVICE 000000000000

• cette adresse complète ;
• votre número de téléphone.

Si des réparations sont nécessaire, contactez un service après-vente agréé (vous aurez ainsi la garantie que les pieces défectueuses seront replacées par des pieces d'origine et que la réparation de votre apparéil sera effectué correctement).
