FR Notice d'utilisation Table de cuisson

10.2 Energie besparen • • • • • • •

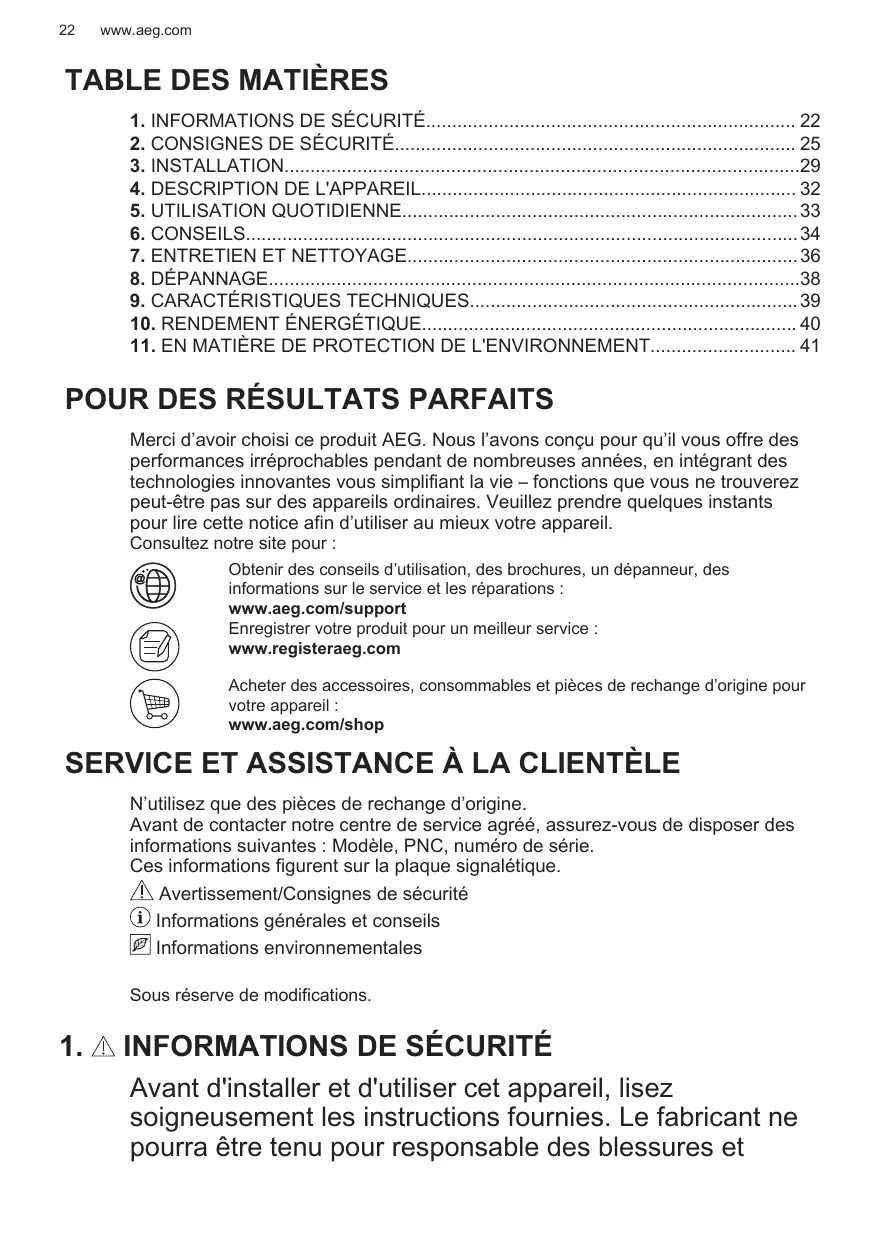

TABLE DES MATIÈRES 1. INFORMATIONS DE SÉCURITÉ 22 2. CONSIGNES DE SÉCURITÉ 25 3. INSTALLATION29 4. DESCRIPTION DE L'APPAREIL 32 5. UTILISATION QUOTIDIENNE 33 6. CONSEILS 34 7. ENTRETIEN ET NETTOYAGE 36 8. DÉPANNAGE38 9. CARACTÉRISTIQUES TECHNIQUES 39 10. RENDEMENT ÉNERGÉTIQUE 40 11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 41

POUR DES RÉSULTATS PARFAITS Merci d’avoir choisi ce produit AEG. Nous l’avons conçu pour qu’il vous offre des performances irréprochables pendant de nombreuses années, en intégrant des technologies innovantes vous simplifiant la vie – fonctions que vous ne trouverez peut-être pas sur des appareils ordinaires. Veuillez prendre quelques instants pour lire cette notice afin d’utiliser au mieux votre appareil.

Consultez notre site pour :

Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.aeg.com/support Enregistrer votre produit pour un meilleur service : www.registeraeg.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.aeg.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE N’utilisez que des pièces de rechange d’origine. Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.

INFORMATIONS DE SÉCURITÉ Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et

dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables •

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l’appareil, à moins d'être surveillés en permanence. Veillez à ce que les enfants ne jouent pas avec l’appareil. Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement. AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l’appareil lorsqu’il est en cours d’utilisation et de refroidissement. Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale • • •

Cet appareil est exclusivement destiné à un usage culinaire. Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur. Cet appareil peut être utilisé dans les bureaux, les chambres d’hôtel, les chambres d’hôtes, les maisons

d’hôtes de ferme et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique. AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants. AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie. N’utilisez jamais d’eau pour éteindre le feu de cuisson. Éteignez l’appareil et couvrez les flammes avec une couverture anti-feu ou un couvercle, par exemple. AVERTISSEMENT : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie. ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence. AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson. Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds. N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée. N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil. Si la surface vitrocéramique / en verre est fissurée, mettez à l’arrêt l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente agréé. En cas de bris de verre de la table de cuisson :

éteignez immédiatement tous les brûleurs et tout élément chauffant électrique et isolez l’appareil de l’alimentation électrique ; – ne touchez pas la surface de l'appareil ; – n’utilisez pas l’appareil. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, un service après-vente agréé ou un professionnel qualifié afin d’éviter tout danger. Si l'appareil est directement branché à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. La déconnexion complète conforme aux conditions de surtension de catégorie III doit être garantie. Le câble de terre en est exclu. Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par ex. en utilisant une gaine isolante) avec des parties pouvant atteindre des températures supérieures de 50 °C à la température ambiante. AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents. –

2. CONSIGNES DE SÉCURITÉ Cet appareil est adapté aux marchés suivants: BE LU

2.1 Installation AVERTISSEMENT! L’appareil doit être installé uniquement par un professionnel qualifié. Avant l'installation, vérifiez si les conditions de distribution locale (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels. • • • • •

Retirez l'intégralité de l'emballage. N'installez pas et ne branchez pas un appareil endommagé. Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure cause des gonflements. Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité. N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. Le dessous de l'appareil peut devenir très chaud. Installez un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

2.2 Branchement électrique AVERTISSEMENT! Risque d'incendie ou d'électrocution. • • • •

Tous les raccordements électriques doivent être effectués par un électricien qualifié L’appareil doit être relié à la terre. Avant toute intervention, assurezvous que l'appareil est débranché. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données

électriques nominale de l’alimentation secteur. Vérifiez que l’appareil est correctement installé. Des câbles ou des fiches secteur desserrés et incorrects (le cas échéant) peuvent faire surchauffer la borne. Utilisez le câble d’alimentation électrique approprié. Ne laissez pas le câble d’alimentation électrique s’emmêler. Assurez-vous qu'une protection contre les chocs est installée. Installé le collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à une prise électrique. N'utilisez pas d'adaptateurs multiprise et de rallonges. Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le câble d’alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils. Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. Si la prise secteur est détachée, ne branchez pas la fiche secteur. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. N'utilisez que des systèmes d'isolation appropriés : des coupecircuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur

d'ouverture de contact de 3 mm minimum.

ATTENTION! L’utilisation d’un appareil de cuisson au gaz entraîne la production de chaleur, d’humidité et de produits de combustion dans la pièce où il est installé. Assurez-vous que la cuisine est bien ventilée, en particulier lorsque l’appareil est en cours d’utilisation. L’utilisation intensive et prolongée de l’appareil peut nécessiter une ventilation supplémentaire, par exemple l’augmentation de la ventilation mécanique, le cas échéant, une ventilation supplémentaire pour éliminer en toute sécurité les produits de combustion vers l’air extérieur (dehors) tout en fournissant des changements d’air ambiant avec une ventilation supplémentaire. Consultez une personne qualifiée avant d’installer la ventilation supplémentaire.

2.3 Raccordement au gaz ATTENTION! Lorsque vous utilisez une bouteille de gaz, maintenezla toujours sur une surface horizontale plane (avec la vanne de gaz en haut). • •

Tous les raccordements au gaz doivent être effectués par une personne qualifiée. Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil. Assurez-vous que l'air circule autour de l'appareil. Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique. Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Respectez les recommandations pour assurer une bonne ventilation.

2.4 Utilisation AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution. L'utilisation de dispositifs de protection de table de cuisson non adaptés peut entraîner des accidents.

Ne modifiez pas les spécifications de cet appareil. Retirez les emballages, les étiquettes et les films de protection (le cas échéant) avant la première utilisation. Assurez-vous que les orifices d'aération ne sont pas obstrués. Ne laissez pas l'appareil sans surveillance durant son fonctionnement. Éteignez les zones de cuisson après chaque utilisation. Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuvent devenir très chauds. N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau. N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement. Lorsque vous placez des aliments dans de l'huile chaude, cela peut éclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion. •

Les graisses et les huiles lorsqu’elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez. Les vapeurs que dégagent l’huile très chaude peuvent provoquer une combustion spontanée. Une huile déjà utilisée peut contenir des restes d’aliments et provoquer un incendie à une température plus basse qu’avec une huile neuve. Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil.

2.5 Entretien et Nettoyage AVERTISSEMENT! Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

AVERTISSEMENT! Risque d'endommagement de l'appareil. • • •

Ne laissez pas de récipients chauds sur le bandeau de commande. Ne laissez pas le contenu des récipients s’évaporer entièrement. Prenez soin de ne pas laisser tomber d’objets ou de récipients sur l’appareil. La surface risque d’être endommagée. Ne laissez jamais un récipient vide posé sur un brûleur allumé, ou un brûleur allumé sans récipient. Ne placez pas de feuilles d’aluminium sur l’appareil. Les récipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures sur la surface en verre et vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson. N’utilisez que des récipients stables, dont la forme et le diamètre sont supérieurs aux dimensions des brûleurs. Veillez à ce que les ustensiles de cuisine soient positionnés au centre des brûleurs. N'utilisez pas de grands récipients dont les bords dépassent de

l'appareil. Vous risqueriez d'endommager la surface du plan de travail. Assurez-vous que la flamme ne s’éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale. N’utilisez que les accessoires fournis avec l’appareil. N’installez pas de diffuseur de flamme sur le brûleur. Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la plaque de cuisson. Cela peut provoquer des taches mates. La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer. Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine.

2.7 Mise au rebut AVERTISSEMENT! Risque de blessure ou d'asphyxie.

Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l’appareil au rebut. Débranchez l'appareil de l'alimentation électrique.

Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. Aplatir les tuyaux de gaz externes.

3. INSTALLATION AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir les meilleurs résultats.

3.1 Avant l'installation Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle PNC Numéro de série

3.2 Raccordement au gaz AVERTISSEMENT! Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur. Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la réglementation en vigueur (NBN D 51.003). Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

A B C A. Extrémité du tuyau avec écrou B. Joint fourni avec l'appareil C. Coude fourni avec l'appareil Gaz liquéfié Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque : • • • • •

il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; il n'est pas plus long que 1500 mm; il ne montre aucun étranglement ; il n'est soumis à aucune traction ni aucune torsion ; il n'entre pas en contact avec des bords ni des coins tranchants ;

il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : •

il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ; • le matériau n'est pas durci, mais présente une élasticité correcte ; • les colliers de serrage ne sont pas rouillés ; • la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C.

3.4 Câble d'alimentation Pour remplacer le câble d'alimentation, utilisez uniquement le câble spécial ou son équivalent. Le type de câble est : H05V2V2-F T90. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

AVERTISSEMENT! Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

3.3 Raccordement électrique •

Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondent bien à la tension et à la puissance de l'alimentation locale. Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte. Utilisez toujours une prise de courant de sécurité correctement installée. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.

L N 1. Reliez le fil vert et jaune (terre) à la borne portant la lettre « E » ou le symbole de terre ou de couleur verte et jaune. 2. Reliez le fil bleu (neutre) à la borne portant la lettre « N » ou de couleur bleue. 3. Reliez le fil marron (phase) à la borne portant la lettre « L ». Il doit toujours être relié à la phase du réseau électrique.

4. ATTENTION! Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

3.6 Possibilités d'insertion Le panneau installé sous la table de cuisson doit être facile à retirer et facilement accessible au cas où une intervention technique serait nécessaire.

Élément de cuisine avec tiroir

La flamme du brûleur peut être éteinte par un courant d'air, si le panneau amovible n'est pas installé. Le courant d'air peut se produire quand vous ouvrez ou fermez la porte ou le tiroir du meuble.

30 mm min 20 mm (max 150 mm)

Élément de cuisine avec une porte

B A. Panneau amovible B. Espace pour les branchements C. Tiroir Élément de cuisine avec four Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

A. Panneau amovible B. Espace pour les branchements

4. DESCRIPTION DE L'APPAREIL 4.1 Description de la table de cuisson 1

Brûleur semi-rapide Brûleur rapide Brûleur auxiliaire Manettes de commande

4.2 Manette de commande Symbole

Description pas d'alimentation en gaz / position Arrêt position d'allumage / ali‐ mentation en gaz maxima‐ le

Description alimentation en gaz mini‐ male

niveaux de puissance

5. UTILISATION QUOTIDIENNE AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

5.1 Vue d'ensemble des brûleurs

permet au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue. 3. Une fois que la flamme brûle régulièrement, réglez son débit. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que le répartiteur de flamme est correctement placé.

A B C A. Répartiteur de flamme B. Bougie d'allumage C. Thermocouple

5.2 Allumage du brûleur Allumez toujours le brûleur avant de poser un récipient dessus. AVERTISSEMENT! N'allumez pas le brûleur si le répartiteur de flamme n'est pas en place. AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme. 1. Enfoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximale ( ). 2. Maintenez la manette enfoncée pendant 10 secondes environ. Cela

AVERTISSEMENT! Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. ATTENTION! En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enfoncez-la. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

5.3 Arrêt du brûleur Pour éteindre la flamme, tournez la manette sur la position Arrêt

6. CONSEILS ATTENTION! Assurez-vous que les récipients de cuisson sont bien centrés sur le brûleur, afin de garantir leur stabilité et de réduire la consommation de gaz.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

6.1 Récipients de cuisson ATTENTION! N’utilisez pas de plats en fonte, en argile ou en grès, d’accessoires pour griller ni de plats à gratin. AVERTISSEMENT! Ne placez pas la même poêle sur deux brûleurs.

ATTENTION! Des liquides ayant débordé durant la cuisson peuvent provoquer une rupture de la vitre.

6.2 Diamètres des récipients ATTENTION! Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.

AVERTISSEMENT! Ne placez pas de récipients instables ou déformés sur le brûleur, afin d’éviter les débordements et les blessures. ATTENTION! Assurez-vous que le fond des récipients ne se trouve pas trop près de la manette de commande, sinon la flamme fait chauffer la manette. ATTENTION! Assurez-vous que les poignées des récipients ne dépassent pas du bord avant de la table de cuisson.

Diamètre du récipient (mm)

6.3 Suggestions de recettes Catégorie d'aliments

Sauces - Assaisonne‐ ment

Potage aux champi‐ gnons et aux pommes de terre

Gratin au bœuf haché

Seiches aux petits pois

Darne de thon grillée

Pâtes - Riz - Autres cé‐ réales

Poisson Plats à base d'œufs

Collations préparées à la poêle

Champignons assaison‐ Semi-rapide nés

Caponata aux légumes

Épinards surgelés au beurre

Torréfaction de fruits à coque

Pour une cuisson délicate optimale, utilisez le brûleur auxiliaire.

Toutes les recettes correspondent à environ 4 portions. Les réglages conseillés dans le tableau des cuissons doivent uniquement servir de guide et peuvent être ajustés en fonction du niveau de cuisson des aliments, de leur poids et de leur quantité ainsi que du type de gaz utilisé et du matériau de l’ustensile de cuisson utilisé pour préparer le plat.

7. ENTRETIEN ET NETTOYAGE AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations générales • • •

Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un récipient dont le fond est propre. Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson. AVERTISSEMENT! N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou les bords des brûleurs et l'encadrement (si présent).

Lavez les éléments en inox à l'eau, puis séchez-les à l'aide d'un chiffon doux.

7.2 Supports de casserole Les supports de casserole ne sont pas adaptés au lavage dans un lavevaisselle. Ils doivent être lavés à la main. 1. Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson. Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson. 2. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante. 3. Après avoir lavé les supports de casserole, veillez à les remettre correctement en place. 4. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.

7.3 Retrait des supports de casserole Après avoir nettoyé la table de cuisson, veillez à remettre correctement les supports de casserole en place. Pour replacer correctement les supports de casserole, assurez-vous qu’un bras du support de casserole est positionné avec les poignées placées à la base du brûleur, comme illustré sur la figure. Ainsi, le support de casserole sera stable et fixe.

AVERTISSEMENT! Laissez refroidir les répartiteurs de flamme avant de les laver. Légèrement sale : Lavez le répartiteur de flamme avec de l'eau chaude savonneuse, puis séchez-le avec un chiffon doux. Moyennement sale : Utilisez le lave-vaisselle. Placez le répartiteur de flamme horizontalement dans le panier inférieur, sa partie supérieure tournée vers le haut Très sale : Lavez le répartiteur de flamme avec de l'eau chaude savonneuse, puis lavez-le au lave-vaisselle. S'il est toujours sale, lavez la partie supérieure du répartiteur de flamme avec un nettoyant pour gril et placez-le de nouveau dans le lavevaisselle. Utilisez un cure-dents pour nettoyer les orifices du répartiteur de flamme.

7.6 Nettoyage de la bougie d'allumage 7.4 Nettoyage de la table de cuisson •

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.

7.5 Nettoyage du répartiteur de flamme Vous pouvez laver les répartiteurs de flamme dans un lave-vaisselle.

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnes des brûleurs ne sont pas obstrués.

7.7 Entretien périodique Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

8. DÉPANNAGE AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire, quand... Problème

Aucune étincelle ne se pro‐ duit lorsque vous tentez d'actionner le générateur d'étincelles.

La table de cuisson n'est pas connectée à une source d'alimentation électrique, ou le branchement est incor‐ rect.

Vérifiez que la table de cuis‐ son est correctement bran‐ chée à une source d'alimen‐ tation électrique.

Le fusible a disjoncté.

Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites ap‐ pel à un électricien qualifié.

Le répartiteur de flamme est mal positionné.

Positionnez correctement le répartiteur de flamme.

La flamme s'éteint immédia‐ Le thermocouple n'est pas tement après s'être allumée. suffisamment chaud.

Maintenez la manette enfon‐ cée pendant 10 secondes maximum une fois la flamme allumée.

La couronne de flamme n'est Les orifices du répartiteur de Assurez-vous que le réparti‐ pas de niveau. flamme sont bouchés par teur de flamme est propre. des résidus alimentaires.

8.2 Si vous ne trouvez pas de solution... Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le

déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service aprèsvente et aux conditions de garantie figurent dans le livret de garantie.

8.3 Étiquettes fournies dans le sachet des accessoires Collez les étiquettes adhésives comme indiqué ci-dessous :

03 IT MADE IN ITALY A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant). B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

9. CARACTÉRISTIQUES TECHNIQUES 9.1 Dimensions de la table de cuisson Largeur

9.2 Autres caractéristiques techniques PUISSANCE TOTALE :

G20/G25 (2E+) 20/25 mbar Gaz original : (BE) G20 (2E) 20 mbar (LU)

Alimentation électrique :

220 - 240 V, 50 - 60 Hz

Catégorie de l’appareil :

Raccordement au gaz :

Classe d’appa‐ reil :

9.3 Diamètres des vis de réglage BRÛLEUR

9.4 Brûleurs à gaz pour le GAZ NATUREL G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

10. RENDEMENT ÉNERGÉTIQUE 10.1 Informations de produit selon la norme EU 66/2014 Identification du modèle

HKB75029NB Type de table de cuisson

Table de cuisson encastrable

Nombre de brûleurs à gaz

Efficacité énergétique selon le brû‐ leur à gaz (EE gas burner)

Efficacité énergétique de la table de cuisson (EE gas hob)

Arrière gauche - semi-rapide

Arrière droit - semi-rapide

Milieu central - Rapide

Avant gauche - Auxiliaire

Avant droit - auxiliaire

non applicable 59.7%

EN 30-2-1 : Appareils de cuisson domestiques à gaz - Partie 2-1 : Utilisation rationnelle de l'énergie - Général

10.2 Économies d'énergie • • • • • • •

Avant utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement assemblés. Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. Mettez le récipient au centre du brûleur. Lorsque vous chauffez de l'eau, n'utilisez que la quantité d'eau dont vous avez besoin. Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson. Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir. Si cela est possible, utilisez un autocuiseur Reportez-vous à son mode d'emploi.

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland
