| Type de produit | Télécommande câblée pour climatiseur |
| Marque | Samsung |
| Modèle | MWR-TH00 |
| Alimentation | Via l'unité intérieure du climatiseur |
| Modes de fonctionnement | Auto, Cool, Heat (pompe à chaleur), Dry, Fan |
| Plage de température (refroidissement) | 18 °C à 30 °C |
| Plage de température (chauffage) | 16 °C à 30 °C |
| Vitesse de ventilation | Automatique, Faible, Moyen, Fort |
| Minuterie | Mise en marche et arrêt différés (30 min à 24 h) |
| Orientation du flux d'air | Réglable verticalement (sauf modèle gainable) |
| Indicateur de filtre | Voyant FILTER SIGN pour rappel de nettoyage |
| Bouton de réinitialisation du filtre | Filter Reset |
| Sécurité | Démarrage différé de 3 minutes après coupure secteur |
| Installation | Fixation murale réservée à un installateur agréé |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques |
| Environnement | Ne pas exposer à des gaz combustibles ou à l'eau |
FOIRE AUX QUESTIONS - MWR-TH00 SAMSUNG
Questions des utilisateurs sur MWR-TH00 SAMSUNG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice MWR-TH00 - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MWR-TH00 de la marque SAMSUNG.
MODE D'EMPLOI MWR-TH00 SAMSUNG
Climatisation numérique multifonctionnelle
Consignes de précaution
- Avant d'utiliser la télécommande câblée, lire attentivement ces instructions.
- Après avoir lu les instructions, mettez ce mode d'emploi et le manuel d'installation à portée de main et dans un endroit sûr. Si l'utilisateur change, vous devez les transmettre au nouvel utilisateur.
- Ne jamais tenter d'installer le climatiseur ou de déplacer la télécommande câblée par vous-même.
AVERTISSEMENT
Ne pas tenter d'installer ou de réparer cette télécommande câblée par vous-même. Cette télécommande ne contient aucune partie que l'utilisateur puisse manipuler. Toujours consulter le personnel de service autorisé pour la réparation. Lors du déménagement, consulter le personnel de service autorisé pour la déconnexion et l'installation de la télécommande. S'assurer que le mur est suffisamment solide pour supporter le poids de la télécommande. Il faut installer la télécommande avec l'alimentation d'énergie évaluée. En cas de dysfonctionnement (odeur de brûlé, etc.), arrêter tout de suite le fonctionnement de l'échangeur et l'interrupteur électrique, puis consulter le personnel de service autorisé. Ne pas utiliser de gaz inflammable après la télécommande. Ne pas renverser d'eau dans la télécommande câblée. Ne pas actionner la télécommande avec les mains mouillées. Ne pas installer la télécommande dans un endroit où elle pourrait entrer en contact avec les éléments suivants : gaz combustibles, huiles industrielles, gaz de soudure à l'hydrogène, etc. Ne pas appuyer sur les boutons avec un objet pointu. Ne pas pousser ou déplier excessivement la télécommande câblée. Ne pas utiliser cette télécommande câblée pour d'autres fins. Ne pas vaporiser d'insecticide ou d'autres matières combustibles sur la télécommande câblée. Ne pas nettoyer la télécommande câblée avec du benzène, des dissolvants ou d'autres produits chimiques. Ne pas donner de coups à la télécommande câblée ou la démonter par vous-même.
Sommaire
VUE DE LA TÉLÉCOMMANDE CÂBLÉE 4 AVANT-PROPOS 5 ◆ COMMENT SÉLECTIONNER LE MODE DE FONCTIONNEMENT AUTOMATIQUE 6 ◆ COMMENT REFROIDIR LA PIÈCE 8 ◆ COMMENT CHAUFFER LA PIÈCE 10 (SAUF LES MODÈLES DE REFROIDISSEMENT UNIQUE) ◆ COMMENT FAIRE DISPARAÎTRE L'EXCÈS D'HUMIDITÉ 12 ◆ COMMENT AÉRER LA PIÈCE 14 ◆ COMMENT RÉGLER L'ORIENTATION DU FLUX D'AIR 15 (SAUF LE TYPE DE CONDUIT) ◆ COMMENT RÉGLER LA MINUTERIE DE MISE EN MARCHE 16 ◆ COMMENT RÉGLER LA MINUTERIE D'ARRÊT 18
Vue de la télécommande câblée
La télécommande câblée se fixe contre un mur.
Bouton du mode de fonctionnement
Note
Le bouton Test d'essai est réservé à votre installateur spécialisé.
Il est réservé à l'installateur.
Après avoir nettoyé le filtre à air, appuyer sur le bouton Filter Reset. Le voyant FILTER SIGN de la télécommande câblée s'allume lorsqu'il est temps de nettoyer le filtre à air. Le climatiseur de type gainable n'a pas la fonction d'ajuster la direction de circulation d'air. Par conséquent, la fonction n'est pas actionnée même si vous appuyez sur le bouton Swing.
Avant-propos
Vous venez d'acheter une télécommande câblée et elle a été installée par un expert.
Votre mode d'emploi contient des informations beaucoup plus importantes sur l'utilisation de votre télécommande câblée. Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.
Dans le manuel, vous trouverez une série de procédures étape par étape pour chaque fonction disponible.
Les illustrations des procédures utilisent les trois symboles suivants :
| APPUYER | POUSSER | CROCHET DE FER |
En mode Automatique, la température de la pièce et la vitesse de ventilation sont contrôlées automatiquement.

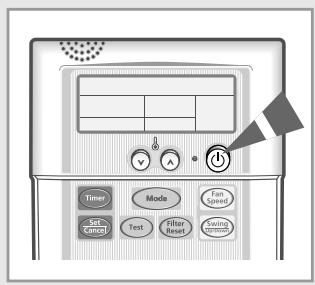

Si nécessaire, appuyer sur le bouton ON/OFF.
Résultats:
Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
Important
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été :
Branché sur le secteur ou arrêté.
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

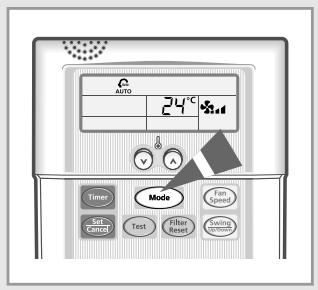

Pour choisir le mode AUTO, appuyer sur le bouton Mode jusqu'à ce que le symbole correspondant s'affiche en haut de la télécommande câblée.
Résultats:
Le climatiseur fonctionne en mode AUTO.
Note
Vous pouvez changer de mode à tout moment.
3. Pour régler la température, appuyer sur les boutons
une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.
Températures possibles : de 18°C à 30°C.
Résultats:
Chaque fois que vous appuyez sur le bouton
- La température est modifiée de 1 °C.
Le climatiseur commence à refroidir la pièce si la température de la pièce est supérieure à la température préréglée.
La quantité d'air est réglée automatiquement.
Sélectionner le mode COOL lorsque vous souhaitez régler :
La température de refroidissement et la vitesse de ventilation.

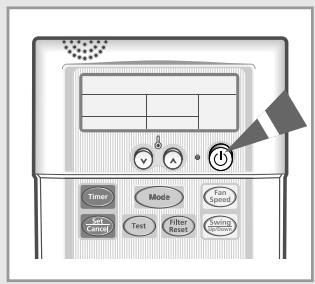

Si nécessaire, appuyer sur le bouton ON/OFF.
Résultats
Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
Important
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur. Arrêté.
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

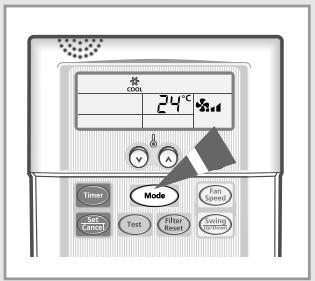

Pour choisir le mode COOL, appuyer sur le bouton MODE jusqu'à ce qu'il s'affiche en haut de la télécommande câblée.
Résultats
Le climatiseur fonctionne en mode COOL.
Note
Vous pouvez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultats
Chaque fois que vous appuyez sur un bouton : la température est modifiée de 1°C. Le climatiseur commence à refroidir la pièce si la température de la pièce est supérieure à la température pré-réglée.
4 Sélectionner la vitesse de ventilation en appuyant sur le bouton (FAN) une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
5 Pour contrôler l'orientation du flux d'air, voir page 15.

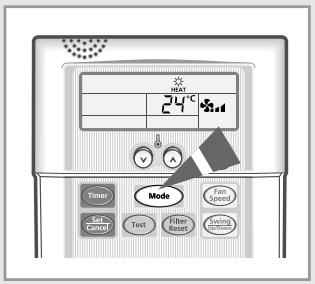

Comment chauffer la pièce (sauf les modèles de refroidissement unique)
Vous pouvez sélectionner le mode CHAUFFAGE uniquement sur les modèles à pompe à chaleur.
Sélectionner le mode HEAT lorsque vous souhaitez régler :
La température de chauffage. La vitesse de ventilation.
Résultats
Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
Important
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur ou arrêté.
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Résultats
Le climatiseur fonctionne en mode HEAT.
Note
Vous pouvez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons
une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.
Températures possibles : de 16 °C à 30 °C.
Résultats
Chaque fois que vous appuyez sur un bouton, la température est modifiée de 1°C. Le climatiseur commence à chauffer la pièce si la température de la pièce est inférieure à la température préréglée.
Sélectionner la vitesse de ventilation en appuyant sur le bouton (FAN) une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche.
Automatique (ordre: (\rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow Faible Moyen Fort
Pour contrôler l'orientation du flux d'air, voir page 15.
Si la pièce est très humide, vous pouvez faire disparaître l'excès d'humidité en évitant de trop baisser la température de la pièce.
Si nécessaire, appuyer sur le bouton ON/OFF.
Résultats:
Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
INPORTANT
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur. Arrêté.
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

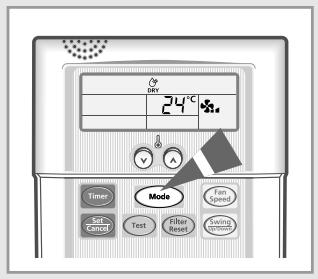

Pour choisir le mode DRY, appuyer sur le bouton MODE jusqu'à ce que s'affiche en haut de la télécommande câblée.
Résultats:
Le climatiseur fonctionne en mode DRY.
Note
Vous pouvez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultats
Chaque fois que vous appuyez sur un bouton, la température est modifiée de 1°C. Le climatiseur commence à faire disparaître l'excès d'humidité. La quantité d'air est réglée automatiquement.
Pour contrôler l'orientation du flux d'air, voir page 15.
Si l'air de la pièce n'a pas été suffisamment renouvelé, vous pouvez aérer la pièce à l'aide de la fonction FAN.
Si nécessaire, appuyer sur le bouton ON/OFF.
Résultats
Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
Important
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été arrêté.
Branché sur le secteur ou arrêté.
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

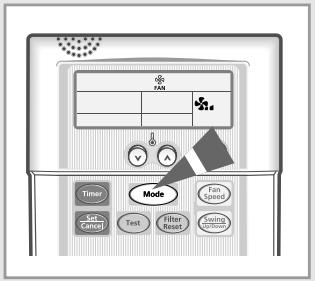

Pour choisir le mode FAN, appuyer sur le bouton Mode jusqu'à ce que le symbole s'affiche en haut de la télécommande câblée.
Résultats
Le climatiseur fonctionne en mode FAN.
Note
Vous pouvez changer de mode à tout moment.

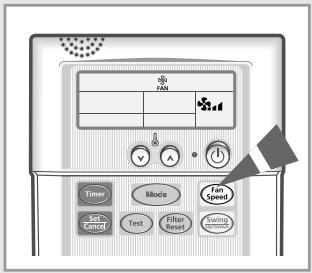

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton (FAN) une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
4 Pour contrôler l'orientation du flux d'air, voir page 15.
Selon la position de l'unité intérieure, vous pouvez régler la position de la lame de circulation d'air, ce qui permettra d'améliorer l'efficacité du climatiseur.
Appuyer sur le bouton Swing Up/Down.
Résultat : La lame se déplace verticalement.
IVPORTANT
IMPORTANT Lorsque le climatiseur est d'abord allumé, la lame se déplace.
Pour arrêter la lame, appuyer de nouveau sur le bouton (swing). Pour la placer dans la position requise, appuyer de nouveau sur le bouton (swing) lorsque la lame est dans la position souhaitée.
Comment régler la minuterie de mise en marche
La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures. Vous pouvez sélectionner On Timer (Minuteur activé) uniquement lorsque le climatiseur est éteint.

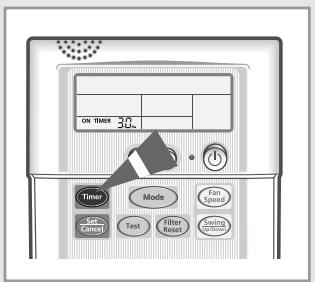

1. Pour fixer le temps avant la mise en marche, appuyez sur le bouton (Timer) une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.

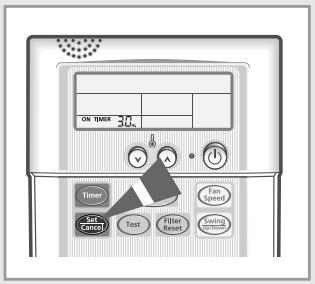

Appuyer sur le bouton de sélection afin de marquer la fin du réglage.
Résultats
Le temps restant s'affiche. Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 5 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.
Note
Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton (Mode) ou les boutons (A) après avoir réglé la minuterie de mise en marche.
Appuyer sur le bouton de get cancel.
Note
Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton.
La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un laps de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures. Vous pouvez sélectionner "Off Timer" (Minuteur désactivé) uniquement lorsque le climatiseur est allumé.

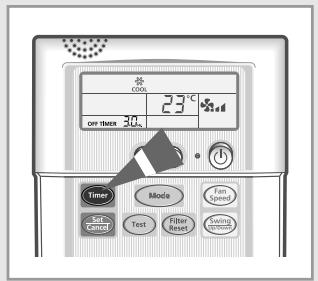

1. Pour fixer le temps avant l'arrêt, appuyez sur le bouton (Time) une ou plusieurs fois jusqu'à ce que le temps souhaité s'affiche. Le temps peut être réglé entre 30 minutes et 24 heures.

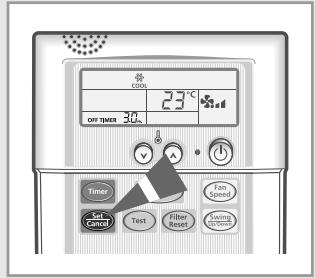

Appuyer sur le bouton de Set/Cancel afin de marquer la fin du réglage.
Résultats
Le temps restant s'affiche. Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.
Note
Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton.
