Type de produit	Contrôleur centralisé pour climatiseur
Marque	SAMSUNG
Modèle	MCM-A202A
Nombre de climatiseurs contrôlables	Jusqu'à 16 unités
Modes de fonctionnement	Refroidissement, Auto, Chauffage
Température par défaut en refroidissement	24°C
Température par défaut en chauffage	27°C
Fonctions principales	Allumer/éteindre tous ou un climatiseur spécifique, sélection de mode
Affichage	Lampe de fonctionnement (LED)
Installation	Murale, nécessite un mur solide
Alimentation électrique	Installation par un professionnel, puissance électrique adaptée requise
Précautions de sécurité	Ne pas utiliser avec des substances volatiles ou combustibles, ne pas verser de liquide, ne pas utiliser avec des mains humides
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter benzène, solvants acides ou alcalins
Réparabilité	Aucune pièce réparable par l'utilisateur, consulter un technicien agréé
Compatibilité	Unités intérieures SAMSUNG compatibles, jusqu'à 16 sur une même unité extérieure
Dimensions (estimées)	120 mm x 80 mm x 30 mm
Poids (estimé)	200 g

FOIRE AUX QUESTIONS - MCM-A202A SAMSUNG

Comment allumer tous les climatiseurs reliés au contrôleur centralisé ?

Appuyez sur la touche All ON (marche tous). La lampe de fonctionnement s'allume et tous les climatiseurs démarrent sur le mode choisi avec le bouton de sélection du mode.

Comment allumer un seul climatiseur spécifique ?

Utilisez la touche ON/OFF spécifique. La lampe de fonctionnement et l'indicateur ON/OFF du climatiseur s'allument, et l'unité fonctionne sur le mode sélectionné.

Comment éteindre tous les climatiseurs ?

Appuyez sur la touche All OFF (arrêt tous). Tous les climatiseurs reliés au contrôleur s'éteignent.

Quels sont les modes de fonctionnement disponibles ?

Les modes disponibles sont : Cool (refroidissement), Auto et Heat (chauffage). Utilisez le bouton de sélection du mode pour choisir.

Pourquoi la lampe de fonctionnement du contrôleur est-elle allumée ?

La lampe s'allume dès qu'au moins un climatiseur relié au contrôleur est en fonctionnement. Elle ne signale pas l'état de tous les appareils.

Puis-je régler la température ou l'horloge avec le contrôleur centralisé ?

Non, le contrôleur centralisé ne permet pas de régler la température ni l'horloge. Utilisez la télécommande (avec ou sans fil) pour ces réglages.

Que faire si l'appareil dégage une odeur de brûlé ou fonctionne anormalement ?

Arrêtez immédiatement l'appareil, éteignez l'interrupteur et consultez un personnel de service autorisé. N'essayez pas de réparer vous-même.

Puis-je installer le contrôleur centralisé moi-même ?

Non, l'installation doit être effectuée par un personnel de service autorisé. Vérifiez que le mur est assez solide et que l'alimentation électrique est adaptée.

Comment nettoyer le contrôleur centralisé ?

Utilisez un chiffon doux sec ou légèrement humide. N'utilisez jamais de benzène, solvants acides ou alcalins, ni de produits aérosols à proximité.

Combien de climatiseurs puis-je contrôler avec un seul contrôleur centralisé ?

Vous pouvez contrôler jusqu'à 16 climatiseurs (unités intérieures) reliés à une même unité extérieure.

MODE D'EMPLOI MCM-A202A SAMSUNG

Précautions de sécurité

• Avant d'utiliser le contrôle centralisé, lisez attentivement les instructions de cette brochure.
• Conservez à portée de la main et en sécurité cette brochure d'instructions pour l'utilisateur ainsi que le manuel d'installation. En cas de changement d'utilisateur de l'appareil, cédez ces manuels au nouvel utiliser.
• N'essayez jamais d'instructor le système de climatisation ni de déplacer le contrôleur centralisé par vous-même.

! Avertissement

N'essayez pas d'instructor ni de réparer cet apparéil par vous-même.
Cet apparéil ne contient aucune partie manipulable par l'utilisateur. Par conséquent, consultez un personnel de service autorisé pour la réparation.
Lors d'un déplacement, consultez un personnel de service autorisé pour la déconnexion et la réinstallation du contrôleur centralisé.
Vérifiez que le mur est assez solide pour supporter le poids du contrôleur centralisé.
Installez l'appareil en utilisant une puissance électrique convenable.
En cas de mauvais fonctionnement (odeur de brûlé, etc.), arrêtez immédiatement l'appareil, éteignez l'interrupteur et consultez un personnel de service autorisé.

Attention

N'installez pas cet apparéil dans des endroits où il sera en contact avec des substances volatiles telles que benzène, huile pour machine, essence ou naphta.
N'installez pas cet apparéil aux endroits où il sera en contact avec des gaz combustibles tels que methane, hydrogène, gaz sulfurique, etc.
Ne versez aucun liquide dans le contrôle centralisé.
Ne faites pas fonctionner cet apparéil avec des mains humides.
Evitez d'utiliser les produits aérosols comme les insecticides près de cet apparéil.
N'appuyez pas sur les touches du connecteur centralisé avec un objet pointu.
Lors de l'installation des fils electriques, ne tirez pas et ne pliez pas excessivement le fil car il risque d'être endommagé.
N'utilisez pas cet apparéil pour d'autres applications.
Ne nettoyez pas cet apparéil avec des substances comme le benzène ou les solvants acides / alcalins.

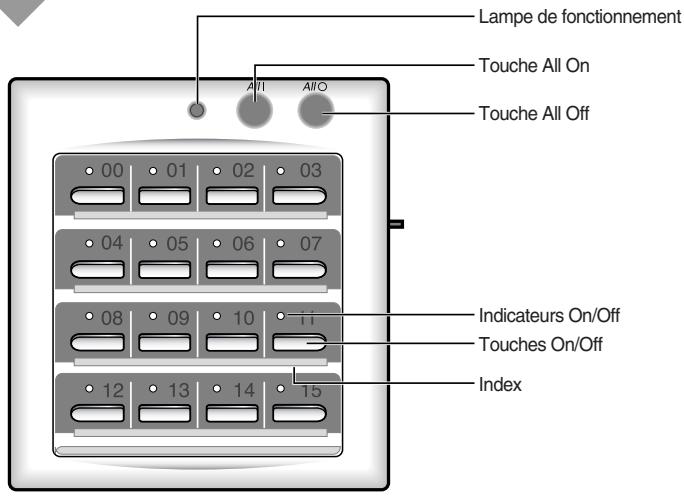

Vue avant

Note
La lampe de fonctionnement s'allume même lorsqu'un seul climatiseur relié au contrôleur centralisé est en fonctionnement.

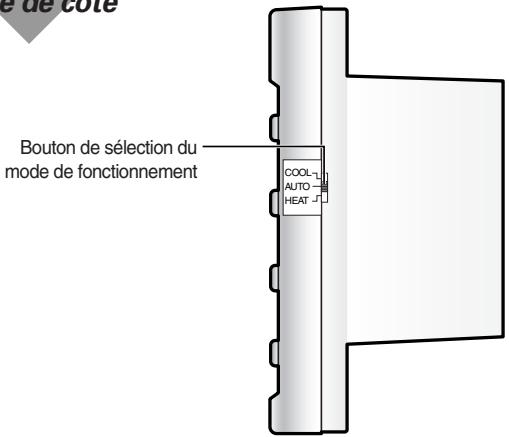

Vuelde cote

Note

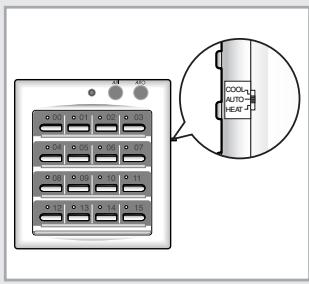

Choisissez le mode de fonctionnement approprié entre le mode Cool (réfrigération) / Auto / Heat (chauffage) en utilisant le bouton de selection du mode de fonctionnement.

Le mode de fonctionnement du climatiseur peut être ajusté à l'aide du bouton de selection du mode de fonctionnement. Vous pouvez également le contrôle avec la télécommande avec / sans fil ou le bouton de l'unité interieure.

1 Choisissez un mode de fonctionnement approprié à l'aide du interrupteur de mode d'opération.

Résultat:

Si le climatiseur est allumé en utilisant le contrôleur centralisé, le climatiseur demarrera sur le mode sélectionné lors de sa的最后一 utilisation.
Lors du fonctionnement du climatiseur en mode cool / heat (réfrigeration / chauffage), la température sera reglee a 24^(76^) pour la réfrigeration et a 27^(81^) pour le chauffage.

Note

Lors du réglage du mode de fonctionnement avec du interrupteur de mode d'opération, le climatiseur doit être allumé ou être avec la touche du contrôleur centralisé afin de distribuer le contentu de l'état du fonctionnement à chaque unite interieure.
Lors de l'utilisation d'un modele de pompe à chaleur, les unités interieures reliées à une unité extérieure ne peuvent pas effectuer un 'Fonctionnement Mélange' et vous ne pouvez pas utiliser la télécommande sans fil.

• Le 'Fonctionnement Mélangé' signifie que les unités interieures reliées à une unité extérieure ont différents modes de fonctionnement. C'est-à-dire que certaines unités interieures reliées à une unité extérieure fonctionnent en mode de chauffage, tandis que les autres unités interieures fonctionnent en mode de réfrigération.

Le mode de fonctionnement peut être affecté par l'etat de fonctionnement de l'unité interieure et du contrôleur centralisé.

Note

Le climatiseur peut fonctionner sur un autre mode que celui précisé par le bouton de selection du mode de fonctionnement.

Lors du fonctionnement en mode Cool (réfrigération) ou Heat (chauffage) des unités interieures

1 Si le mode de fonctionnement sélectionné lors de la的最后一 utilisation de l'unité est identique au mode de fonctionnement du contrôleur centralisé, l'unité interieure fonctionnera sur le mode sélectionné lors de sa的最后一 utilisation.

Example

Si l'unité interieur est en mode de chauffage avec la température régée à 30^(86^) et le contrôleur centralisé est en mode de chauffage avec la température régée à 27^(81^) , le climatiseur demarrera sur le mode de chauffage avec la température régée à 30^(86^) .

2 Si le mode de fonctionnement sélectionné lors de la dernière utilisation de l'unité est différent du mode de fonctionnement du contrôleur centralisé, l'unité interieure fonctionnera sur le mode du contrôleur centralisé.

Example

Si l'unité interieur est en mode de séchage avec la température régée à 24^(76^) et le contrôleur centralisé est en mode de chauffage avec la température régée à 27^(81^) , l'unité interne fonctionnera sur le mode de chauffage avec la température régée à 27^(81^) .

Lors du fonctionnement en mode Auto des unités interieures

Si le climatiseur est allumé, il demarrera sur le mode sélectionné lors de sa dernière utilisation.

Cependant, lors de la première mise sous tension après l'installation du système, le climatiseur demarrera sur le mode Auto avec la température régée à 24^(76^) .

Jusqu'à seize climatiseurs peuvent être allumés ou éteints en utilisant le contrôleur centralisé. Cependant, vous ne pouvez pas ajuster la température de réfrigération ni régler l'horloge avec celui-ci. Si vous utilisez également la télécommande avec fil, l'indication 'CENTRALIZED CONTROL (contrôle centralisé)' s'affiche en haut de la télécommande.

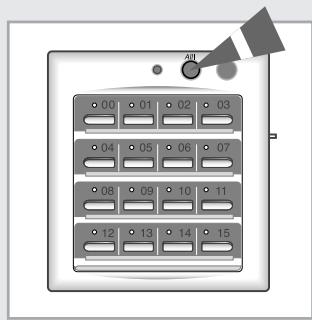

1 Pour allumer tous les climatiseurs reliés au contrôle centralisé, appuyez sur la touche (All ON).
Résultat: La lampe de fonctionnement du contrôleur centralisé s'allume.
Tous les climatiseurs fonctionneront sur le mode choisi avec le bouton de selection du mode de fonctionnement.

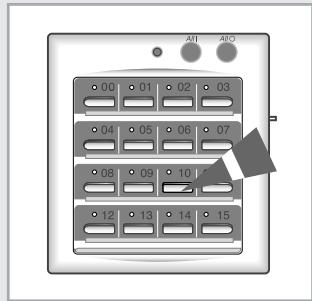

2 Pour allumer un climatiseur spécifique relié au contrôle centralisé, appuyez sur la touche (ON / OFF spécifique).

Résultat: La lampe de fonctionnement du contrôleur centralisé et celle de l'indicateur ON/OFF du climatiseur s'allument.

Un climatisationur specifiquefonctionnerasur le mode choisi avec le bouton de selection du mode de fonctionnement.

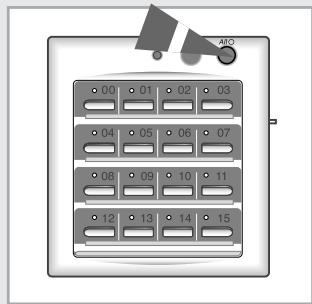

3 Appuyez sur la touche (All OFF) pour eteindre tous les climatiseurs reliés au contrôleur centralisé.
