MODE D'EMPLOI SCB61PIN9 SMEG

1.1 Avertissements généraux de sécurité 52
1.2 Plaque d'identification 56
1.3 Responsabilité du fabricant 56
1.4 But de I'appareil 56
1.5 Ce manuel d'utilisation 57
1.6 Elimination 57
1.7 Comment dire le manuel d'utilisation 58

2 Description 59

2.1 Description générale 59
2.2 Plaque de cuisson 60

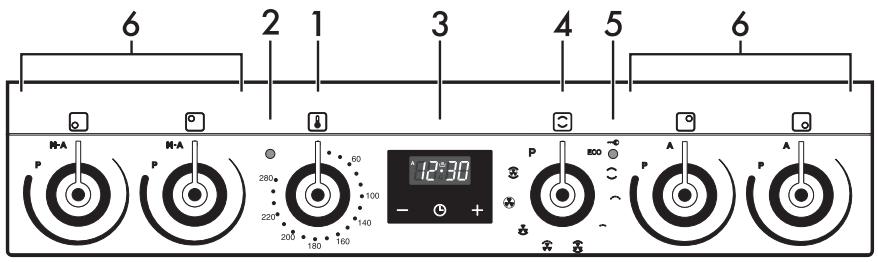

2.3 Panneau de commandes 61
2.4Autres parties 62

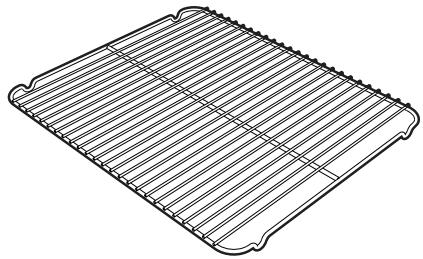

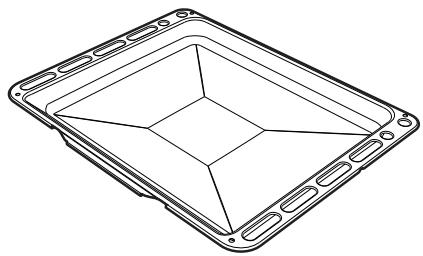

2.5 Accessoires disponibles 62

3Utilisation 64

3.1 Avertissements 64
3.2Premièreutilisation 65
3.3 Utilisation des accessoires 65
3.4 Utilisation de la plaque de cuisson 66

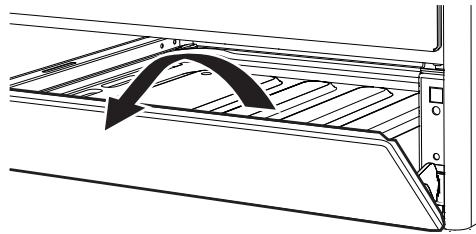

3.5 Utilisation du compartment de rangement 71
3.6Utilisation du four 72
3.7 Utilisation de la sonde de température (sur certains modèles uniquement) 74
3.8 Conseils pour la cuisson 77
3.9 Horlogeprogrammateur 79

4 Nettoyage et entretien 86

4.1 Avertissements 86
4.2 Nettoyage de I'appareil 86

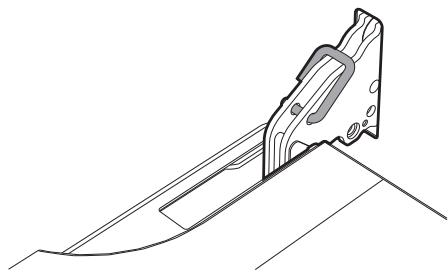

4.3 Démontage de la porte 87
4.4 Nettoyage des vitres de la porte 88

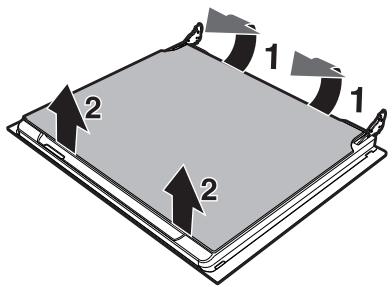

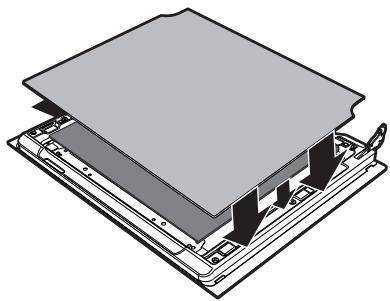

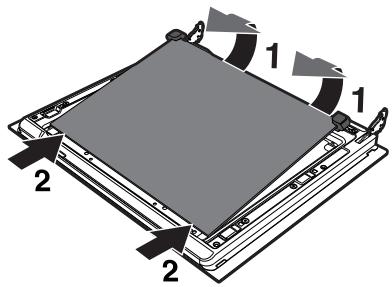

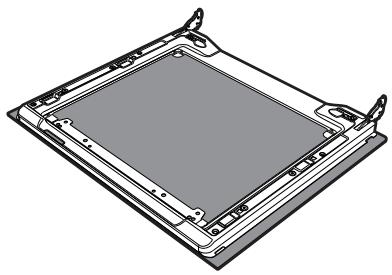

4.5 Démontage des vitres internes 88

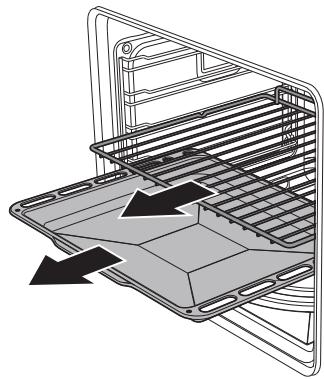

4.6 Nettoyage de I'intérieur du four 89
4.7 Pyrolyse 90
4.8 Entretien extraordinaire 92

5 Installation 93

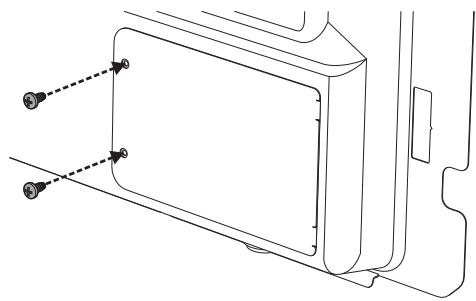

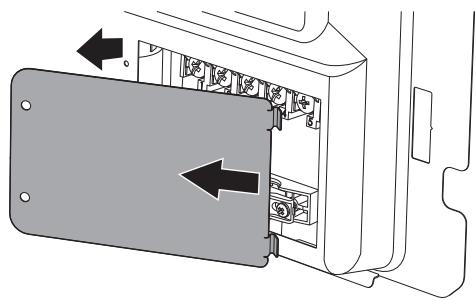

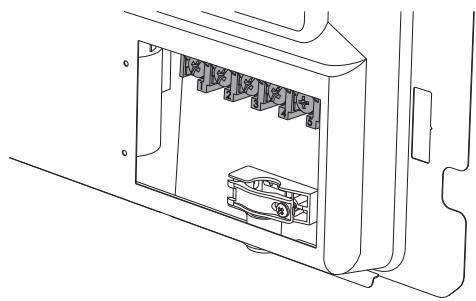

5.1 Branchement électrique 93

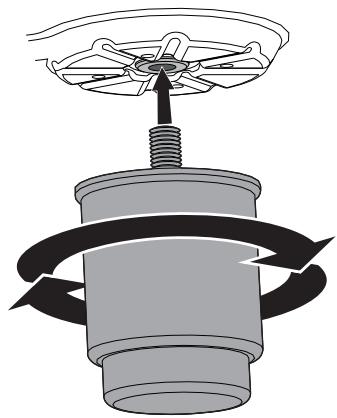

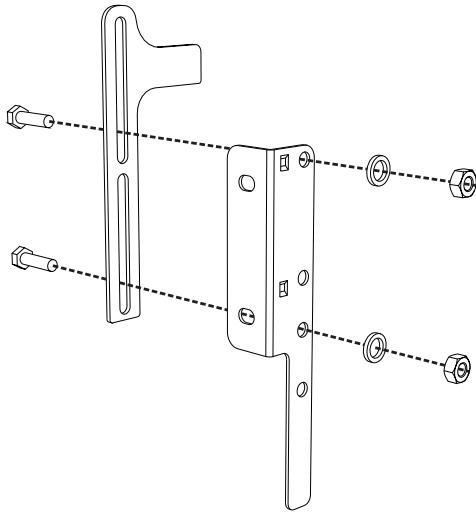

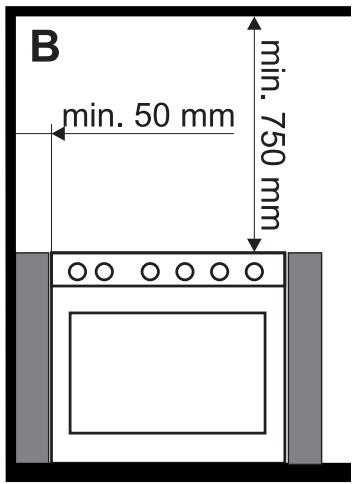

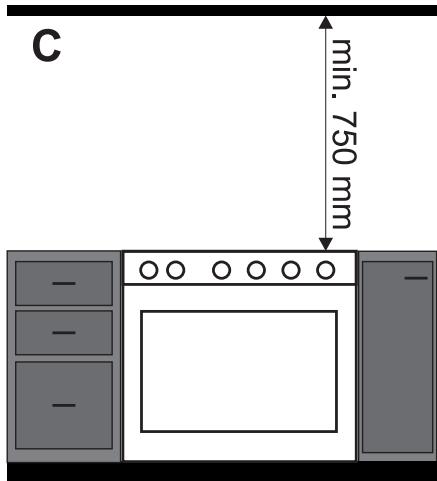

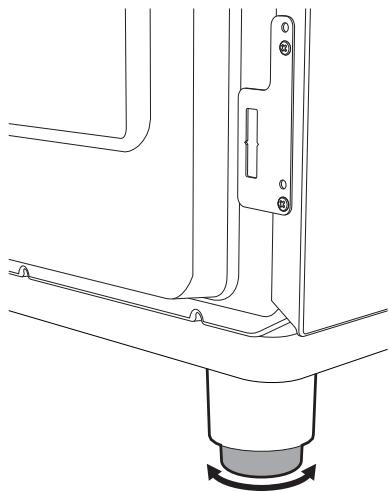

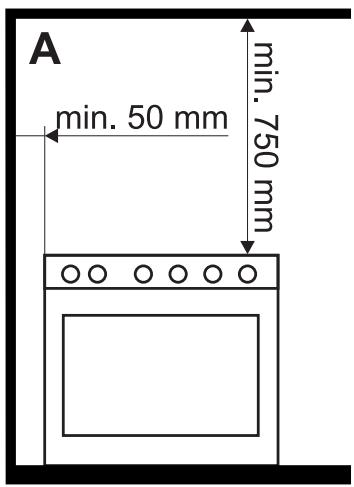

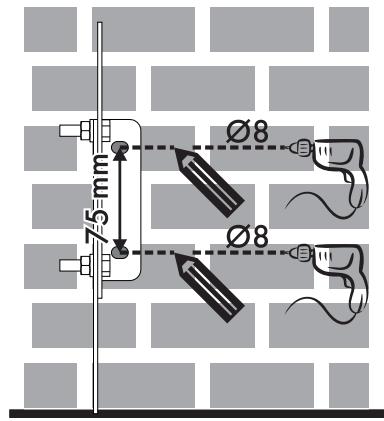

5.2 Positionnement 95
5.3 Pour l'installateur 100

1 Avertissements

1.1 Avertissements généraux de sécurité

Dommages corporels

• L'appareil et ses parties accessibles deviennent très chaudes durant l'utilisation. Net touchez pas les éléments chauffants durant l'utilisation.
• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l'intérieur de la cavité de cuisson.
• N'essayez jamais d'éteindre une flamme/incendie avec de l'eau: mettez l'appareil hors tension et couvre la flamme avec un couvercle ou une couverture ignifuge.
• Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sous la supervision et en recevant la formation d'adultes et de personnes responsables de leur sécurité.
• Les enfants ne doivent pas jouer avec l'appareil.

• Éloignez les enfants de moins de 8 ans s'ils ne font pas l'objet d'une surveillance constante.

• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.

• Les opérations de nettoyage et d'entretien ne doivent jamais être effectuées par des enfants sans surveillance.
• Faites très attention au rechauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe.
• Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d'aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennten feu, n'éteignez jamais les flumes avec de l'eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée.
• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continulement surveillé.

• Ne touche pas la pointe métallique de la sonde de température après une cuisson.

• Pendant l'utilisation les objets métalliques comme les couverts ou la vaisselle ne doivent pas'être posés sur le dessus de la plaque de cuisson car ils risquent de surchauffer.

• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.
• Pendant la cuisson, la porte du four doit rester fermée.
• En cas d'intervention sur les aliments ou à la fin de la cuisson, ouvre la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis ouvre complètement la porte.
• N'ouvre pas le compartment de rangement (s'il est present) lorsque le four est allumé et encore chaud.
• Les objets laissés dans le compartmentement de rangement pourraient être très chauds après l'utilisation du four.
  N'TUTILISEZ PAS OU NE CONSERVEZ PAS DE MATÉRIAUX INFLAMMABLES DANS LE COMPARTIMENT DE RANGEMENT (SI PRÉSENT) OU À PROXIMATE DE L'APPAREIL.

N'UTILISEZ PAS DE VAPORISATEURS À PROXIMATE DE CET APPAREIL LORSQU'IL EST EN FONCTION.
- Mettez l'appareil hors tension après l'utilisation.
- NE MODIFIEZ PAS CET APPAREIL.
- Avant toute intervention sur l'appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle.
- Avant toute intervention, désactéz l'alimentation électrique générale.
- Du personnel qualifié doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
- N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié.
- Ne tirez jamais le cable pour débrancher la fiche.
- Si le cable d'alimentation électrique est abimé, contactez immédiatement le service d'assistance technique qui se chargerà de le replacer.

Dommages subis par l'appareil

• N'utilise pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
  Utilisez eventuellement des outils en bois ou en plastique.

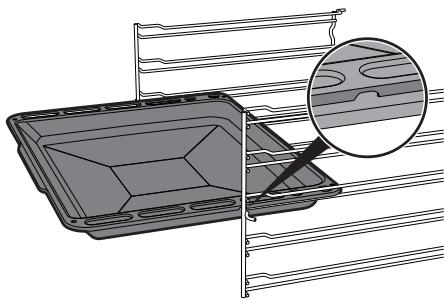

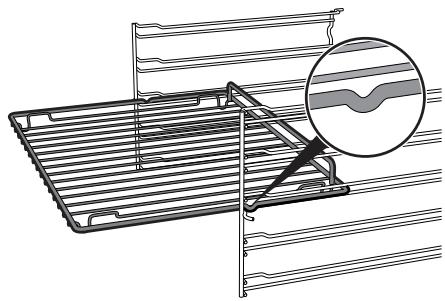

• Les grilles et les lèchefrites doivent être insérées dans les glissières laterales jusqu'à l'arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l'extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l'arrière de la cavité de cuisson.
• Ne vous asseyez pas sur l'appareil.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, cardes graisses et des huiles, en surchauffant, pourraient s'enflammer. Faites très attention
• Ne laissezaucun objet sur les surfaces de cuisson.

• N'UTILISEZ JAMAIS L'APPAREIL EN GUISE DE CHAUFFAGE AMBIANT.

• Éteignez immédiatement l'appareil en cas de lézardes, de fissures ou de cassure de la surface de cuisson en vitrocéramique. Mettez l'appareil hors tension et interpellez le service d'assistance technique.

• Les porteurs de pacemakers ou d'autres dispositifssemblables doivent s'assurer que le fonctionnement de leurs apparciels n'est pas compromis par le champ inductif dont la gamme de fréquence est comprise entre 20 et 50kHz
• Conformément aux dispositions relatives à la compatibilité electromagnétique, la plaque de cuisson à induction electromagnétique apparait au groupe 2 et à la classe B (EN 55011).
• N'utilisez pas de produits en spray à proximité du four.
• N'utilisez pas de vaiselle ni de recipients en plastique pour la cuisson des alimentes.
  N'introduisez pas de boites ou de recipients fermés à l'intérieur de la cavité de cuisson.
• Ne laissez pas la sonde de température à l'intérieur de la cavité de cuisson lorsqu'elle n'est pas utilisée.

• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.

• Ne posez pas de casseroles ni de lechefrites sur le fond de la cavité de cuisson.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne génne pas la circulation d'air chaud à l'intérieur du four.
• Ne posez pas de casseroles ni de lechefrites directement sur la vitre interne du four quand la porte est ouverte.
• Les recipiens et les grils à viande doivent être placés à l'intérieur du périmètre de la plaque de cuisson.
• Tous les recipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès de la plaque de cuisson.
• Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la plaque de cuisson.
• Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées.

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.

• N'utilisez pas de matérieliaux réches, abrasifs, ni de racloirs métalliques tranchants.

• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).
• N'utilise pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.
• N'utilisez pas la poignée pour soulever ou déplacer cet apparéil.

Installation

• CET APPAREIL NE DOIT PAS ÉTRE INSTALLÉ SUR DES BATEAUX OU DES CARAVANES.
• N'installez pas l'appareil sur un piédestal.
• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.
  Pour éviter la surchauffe possible l'appareil ne doit pas être installé derrière une porte décorative ou

un panneau.

• Un technicien habilité doit effectuer le branchement électrique.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
  Utilisez des cables résistant à une température d'au moins 90^ C.
  Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5 - 2 Nm.

Pour cet apparéil

• Àprousutilisation,eteignezles plaques.Ne yousfiez jamais uniquement au détecteur de presence des casseroles.
  Surveillance attentivement les enfants, car ils s'aperçoivent difficilement de l'indication de chaleur résiduelle. Avec l'utilisation, les zones de cuisson restent très chaudes pendant un certain temps, même si elles sont éteintes. Évitez que les enfants ne touchent les zones de cuisson.
• La surface en vitrocéramique est très résistante aux chocs. Évitez cependant que des objets solides et durs ne tombent sur la surface de cuisson car ils risquent de l'endommager s'ils sont pointus.
• N'utilisez jamais la surface en

vitrocéramique comme un plan d'appui.

• Avant de remplacer la lampe, assurez-vous que l'appareil est hors tension.
• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.
• Vérifiez qu'aucun objet ne reste coincé dans la porte du four.

1.2 Plaque d'identification

La plaque d'identification contient les données techniques, le numero de série et le marquage. N'envez jamais la plaque d'identification.

1.3 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subsis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de cette prévue;
• le non-respect des prescriptions du manuel d'instructions;
• l'alteration même d'une seule partie de l'appareil;
• l'utilisation de pieces détachées non originales.

1.4 But de l'appareil

• Cet apparéil est destiné à la cuisson d'aliments dans le milieu domestique. Toutte autre utilisation est impropre.

• Cét apparéil n'est pas conscience pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

1.5 Ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante de l'appareil.

Conservez-le en parfait etat et a portee de main de l'utiliseur pendant tout le cycle de vie de I'appareil.

• Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

1.6 Élimination

Cet apparéil, conforme à la directive européenne DEEE (2012/19/UE), doit être

éliminé séparément des autres déchets au terme de son cycle de vie.

Cet apparéil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

Pour éliminer l'appareil :

• Coupe le cable d'alimentation électrique et enlevez-le avec la fiche.

Tensionélectrique Danger d'électrocution

• Mettez l'appareil hors tension.

• Débranche le cable d'alimentation électrique de l'installation électrique.

• Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un apparil équivalent, à raison d'un contre un.

On précise que pour l'emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l'emballage aux centres de collecte sélective.

Emballage en plastique Danger d'asphyxie

• Ne laissez jamais sans surveillance l'emballage ni ses parties.
• Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

1.7 Comment dire le manuel d'utilisation

Ce manuel d'utilisation utilise les

conventions de lecture suivantes :

Avertissements

Informations generales sur ce manuel d'utilisation, la sécurité et l'élimination finale.

Description

Description de l'appareil et de ses accessoires.

Utilisation

Informations sur l'utilisation de l'appareil et des accessoires, conseils de cuisson.

Nettoyage et entretien

Informations pour un nettoyage et un entretien corrects de l'appareil.

Installation

Informations pour le technician qualifié concernant l'installation, la mise en fonction et l'essay.

Avertissement de sécurité

Information

Suggestion

1. Séquence d'instructions pour l'utilisation.

Instruction d'utilisation individuelle

2 Description

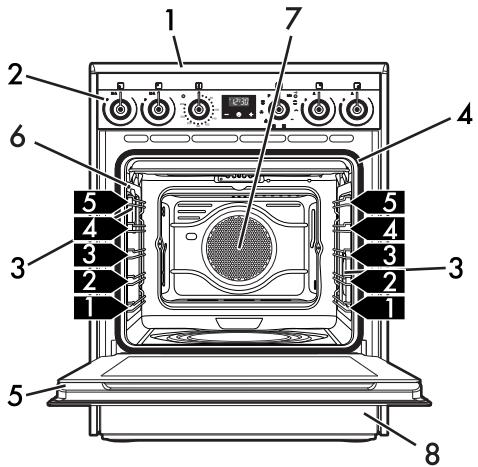

2.1 Description générale

1 Plaque de cuisson
2 Panneau de commandes
3 Lampe
4 Joint
5 Porte

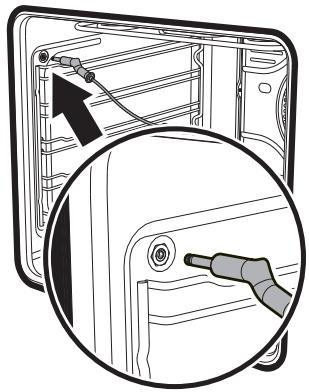

6 Prise pour sonde de température (sur certains modèles uniquement)
7 Turbine
8 Compartiment de rangement

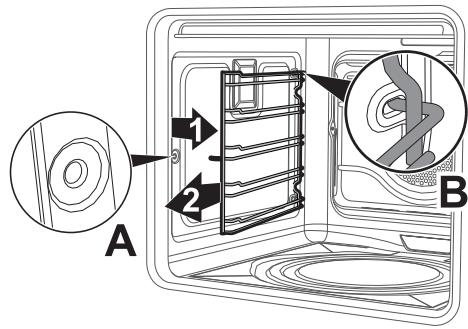

1,2,3... Niveau de la glissière de support pour grilles et lechefrites

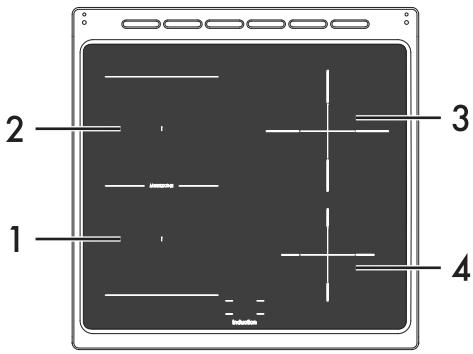

2.2 Plaque de cuisson

Zone	Dimensions (H x L - mm)	Diamètre ext. (mm)	Puisance max. absorbée (W)*	Puisance absorbée en fonction booster (W)*
1	200 x 200	-	1600	1850.
2	200 x 200	-	2100	2300.
3	-	215	2200	2300.
4	-	180	1300	1400.

• les puissances sont indicatev et peuvent varier suivant le reipient utilise ou les réglages effectués.

Avantages de la cuisson par induction

La plaque de cuisson est munie d'un générateur à induction pour chaque zone de cuisson. Chaque générateur situé sous la surface de cuisson en vitrocéramique génére un champ électromagnétique qui induit un courant thermique à la base de la casserole. Dans la zone de cuisson à induction, la chaleur n'est plus transmise aux alimentés, mais celle-ci est directement créé à l'intérieur du récipient par les courants inductifs.

• Des économies d'énergie grâce à la transmission directe de l'énergie à la casserole (une vaisse spéciale réalisée dans un matériel magnétique est nécessaire), par rapport à la cuisson électrique traditionnelle.
• Plus de sécurité grâce à la transmission d'énergie qui concerne uniquement le recipient posé sur la plaque de cuisson.
• Un haut rendement au niveau de la transmission d'énergie de la zone de cuisson à induction à la base de la casserole.
• Une grande rapidité de réchauffement.
• Réduction du danger de brûlures car la surface de cuisson n'est chauffée que par la base de la casserole; les alimentés qui débordent ne s'y collent pas.

2.3 Panneau de commandes

Manette de la température (1)

Cette manette permet de selectionner la température de cuisson.

Tournez la manette dans le sens des aiguilles d'une montre sur la valeur souhaïée comprise entre le minimum et le maximum.

Voyant (2)

Il s'allume lorsque le four est en train de chauffer. Il s'éteint lorsque la température est atteinte. L'interrmittence régulière signale que la température à l'intérieur du four est maintainue constante.

Horlogeprogrammateur(3)

Utile pour afficher l'heure actuelle, selectionner des cuissons programmées ou programmer le temporisateur minuteur.

Manette des fonctions (4)

Les différentes fonctions du four s'adaptent aux différents modes de cuisson. ÀpRES avoir sélectionné la fonction souhaïée, réglez la température de cuisson par la manette de la température.

Voyant verrouillage porte (5)

Il s'allume lorsqu'on active le cycle de nettoyage automatique (pyrolyse).

Manettes de commande de la zone de cuisson (6)

Elles sont utiles pour commander les zones de cuisson de la plaque à induction.
Tournez les manettes dans le sens des aiguilles d'une montre pour régler la puissance de fonctionnement de la plaque, d'un minimum de 1 à un maximum de 9.
La puissance de fonctionnement est indiquée sur l'afficheur positionné sur la plaque de cuisson.

2.4 Autres parties

Niveau de positionnement

L'appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d'enfournement sont considérées de bas en haut (voir 2.1 Description générale).

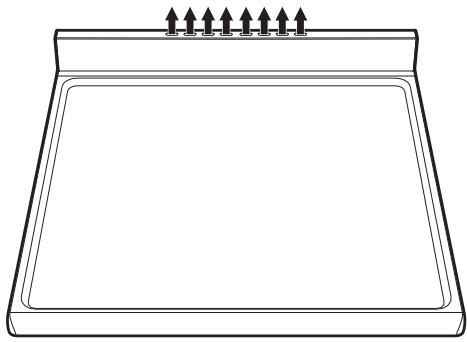

Turbine de refroidissement

La turbine refroidit l'appareil et se met en marche durant la cuisson.

Le fonctionnement de la turbine cree un flux d'air normal qui s'échappe par l'arriere de l'appareil et peut continuer pendant un court moment même après son extinction.

Éclairage interne

L'éclairage interne du four se met en marche lorsqu'on ouvre la porte (sur certains modèles uniquement) ou quand on seLECTIONne une fonction quelconque.

2.5 Accessoires disponibles

Certains modèles ne sont pas équipés de ces accessoires.

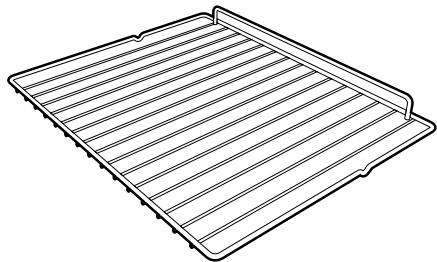

Grille

Utile pour y placer les recipients contenant des alimentés en train de cuire.

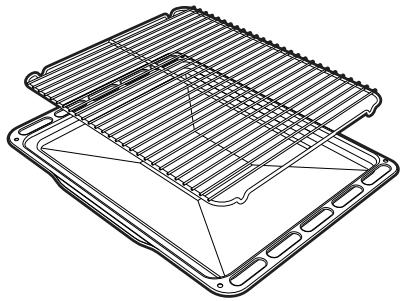

Grille pour lechefrite

Àposer au-dessus d'une l'échérite pour la cuisson d'aliments qui peuvent goutter

Lèchefrite profonde

Elle permet de récapuerer des graisses ayant coulée des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux.

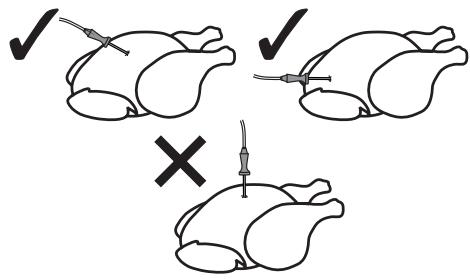

Sonde de température (sur certains modèles uniquement)

La sonde de température peut être utilisée pour cuir en fonction de la température mesurée par la sonde au centre de l'aliment.

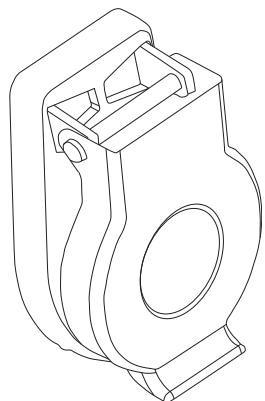

Couvercle de protection (sur certains modèles uniquement)

Utile pour la fermeture et la protection de la prise de la sonde de température lorsque celle-ci n'est pas utilisé.

Les accessoires susceptibles d'entrée au contact des alimentés sont fabriqués avec des matérielles conformes aux lois en vigueur.

Vous pouvez demander les accessoires fournis ou en option aux centres d'assistance agreés. Utilisez uniquement les accessoires d'origine du fabricant.

3 Utilisation

3.1 Avertissements

Température elevée à l'intérieur de l'appareil durant l'utilisation Risque de brûlures

• Pendant la cuisson, la porte du four doit rester fermée.
• Protégéz vos mains avec des gants thermiques durant la manutention des alimentés
• Ne touchez pas les éléments chauffants à l'intérieur de l'appareil.
• Ne versez pas d'eau directement sur les léchefrites très chaudes.
• Ne laïsez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.
• En cas d'intervention sur les alimentes ou à la fin de la cuisson, ouvre la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis ouvre complètement la porte.
• Les graisses et les huiles pourraient s'enflammer en surchauffant. Faites attention.

Température élevée à l'intérieur du compartment de rangement Risque de brûlures

• N'ouvre pas le compartment de rangement lorsque le four est allumé et encore chaud.
• Les objets laissés dans le compartment de rangement pourrait être très chauds après l'utilisation du four.

Utilisation propre Risque de dommages aux surfaces

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne gène pas la circulation d'air chaud à l'intérieur du four.
• Ne posez pas de casseroles ni de l'echefrites sur le fond de la cavite de cuisson.
• Ne posez pas de casseroles ni de lechefrites directement sur la vitre interne du four quand la porte est ouverte.
• Ne versez pas d'eau directement sur les léchefrites très chaudes.
• Les reçipiens doivent être placés à l'intérieur du périmètre de la plaque de cuisson.
• Tous les recipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès de la plaque de cuisson.
• Ne posez pas sur la plaque de cuisson des casseroles dont le fond n'est pas parfaitement plat et régulier.
• Évitez que des objets solides et lourds ne tombent sur la surface de cuisson en l'endommageant.
• En cas de lézardes ou de fissures, éteignez immédiatement l'appareil, débranchez-le du secteur et appepez le Service d'Assistance.
• N'utilisez pas la plaque comme surface d'accui.

Température élevée à l'intérieur du compartment de rangement durant l'utilisation

Risque d'incendie ou d'explosion

• N'utilise pas de produits en spray à proximé du four.
• N'utilisez pas et ne laisses pas de matériaux inflammables à proximé du four ou du département de rangement.
• N'utilise pas de vaisse lni de réciPIents en plastique pour la cuisson des aliments.
• N'introduisez pas de boîtes ni de réciplents fermés à l'intérieur du four.
• Ne laissez pas le four sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.
• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

3.2 Première utilisation

1. Éliminez les évventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil y compris les accessoires.
2. Enlevez les évventuellesétiquettes (à l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans la cavité de cuisson.
3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien).
4. Chauffez le four à vide à la température maximale pour éliminer les évventuels résidus de fabrication.

3.3 Utilisation des accessoires

Grilles et lechefrites

Les grilles et les lèchefrites doivent être insérées dans les glissières laterales jusqu'au point d'arrêt.

• Les dispositifs de blocage mécanique de sécurité empêchent l' Extraction accidentelle de la grille et doivent être tournés vers le bas et vers l'arrière du four.

Introduisez complètement les grilles et les lèchefrites dans le four jusqu'à l'arrêt.

Nettoyez les léchefrites avant la première utilisation pour éliminer les évventuels résidus de fabrication.

Grille pour lechefrite

Introduisez la grille pour lechefrite à l'intérieur de la lechefrite. On peut ainsi recueiller les graisses séparément des aliments en train de cuire.

3.4 Utilisation de la plaque de cuisson

Durant la première connexion au réseau électrique, un contrôle automatique allume tous les voyants pendant quelques secondes.

Tous les contrôles et les commandes de l'appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué la zone de cuisson qui y est associée.

Il suffit de tourner la manette dans le sens des aiguilles d'une montre sur la valeur de puissance souhaitation.

On ne peut utiliser que 3 plaques simultanément (deux de 160mm et une de 210mm ).

On ne peut pas utiliser simultanément deux plaques de 210 mm. (Voir « Utilisation du compartmentement de rangement »).

Récipients utilisables pour la cuisson à induction

Les recipients utilisés pour la cuisson à induction doivent être en métal et avoir des propriétés magnétiques et un fond aux dimensions suffisantes.

Récipients appropriés :

• Récipients en acier émailé au fond écais.
• Récipients en fonte au fond émailé.
• Récipients en inox multicouche, en acier ferritique inoxydable et en aluminium à fond spécial.

Récipients inappropriés :

• Récipients en cuivre, en aluminium, en verre réfractaire, en bois, en céramique et en terre cuite.

Pour vérifier si la casserole est ajusté, il suffit d'approcher un aimant au fond : s'il est attiré, la casserole est indiquée pour la cuisson à induction. Si vous ne disposez pas d'un aimant, vous pouvez verser dans la casserole une petite quantité d'eau, posez-la sur une zone de cuisson et allumez la plaque. Si le symbole s'affiche, cela signifie que la casserole n'est pas appropriée.

Utilisez exclusivement des
récipiens ayant un fond
parfaitement plat, indiqués pour
les plaques à induction. L'utilisation
des casseroles au fond irrégulier
pourtait compromètre l'efficience
du système de rechauffage jusqu'à
empêcher la détéction de la
casserole sur la plaque.

Limitation de la durée de cuisson

La plaque de cuisson est équipée d'un dispositif automatique qui limite la durée du fonctionnement.

Si vous ne modifiez pas les réglages de la plaque de cuisson, la durée de fonctionnement maximum de chaque zone dépend du niveau de puissance sélectionné.

Lorsque you activez le dispositif de limitation de la durée du fonctionnement, la zone de cuisson s'eteint, un court signal est

émis et si elle est chaude le symbole s'affiche.

Niveau de puissance sélectionné	Durée maximum de la cuisson en heures
1 - 2	8
3 - 4	6
5 - 6	5
7	3
8	2
9	1 1⁄2

Protection contre la surchauffe

Lorsque you utilisez la plaque de cuisson à la puissance maximale pendant une longue période, l'électronique peut avoir des problèmes de refroidissement si la température ambiente est élevé.

Pour éviter les températures tropées de l'électronique, la puissance de la zone de cuisson baisse automatiquement.

Conseils pratiques pour economiser I'energie

• Le diamètre de la base de la casserole doit correspondre au diamètre de la zone de cuisson.

Lors de l'achat d'une casserole, vérifie si le diamètre indiqué correspond au fond ou à la partie supérieure du recipient, car celle-ci est presque toujours plus grande que le fond.
- En préparant des plats exigeant une longue cuisson, vous pouvez économiser du temps et de l'énergie en utilisant une cocotte minute qui permet également de préserver les vitamines contenues dans les alimentés.
Assurez-vous que la cocotte minute contient suffisamment de liquide car toute surchauffe causée de la manque de liquide risque d'endommager la casserole et la zone de cuisson.
- Si possible, couvrez toujours les cassetoles avec un couvercle ajusté.
- Choisissez la casserole pour la quantité d'aliments à cuire. Une grande casserole mais demi vide entraine un gaspillage d'énergie.

Si l'on utilise simultanément la plaque de cuisson et le four, la limite maximale de puissance utilisable par le circuit électrique pourrait être dépassée dans certaines conditions.

Niveau de puissance

La puissance de la zone de cuisson peut être réglée sur des niveaux différents. Le tableau fournit les indications relatives aux différents types de cuisson.

Niveau de puissance	Approprié pour :
0	Position OFF
1 - 2	Cuisson de quantités réduites d'aliments (puissance minimale)
3 - 4	Cuisson
5 - 6	Cuisson de grandes quantités d'aliments, rôtissage de pièces plus grandes
7 - 8	Rôtir, rissolement avec de la farine
9	Rôtir
P*	Rôtir / Rissoler, cuire (puissance maximale)

• voir fonction booster

Chaleurur résiduelle

Utilisation propre Risque de brûlures

• Surveillance attentivement les enfants, car ils s'aperçoivent difficilement de l'affichage de l'indication de chaleur résiduelle. Àpres l'utilisation, les zones de cuisson restent très chaudes pendant un certain temps, même si elles sont éteintes. Évitez que les enfants y posit les mains.

Après l'extinction de la zone de cuisson, le symbole s'affiche si celle-ci est encore chaude. Lorsque la température descend en dessous de 60^ , le symbole disparait.

Accélérateur de réchauffage

Chaque zone de cuisson est munie d'un accelérateur de réchauffage qui permet de distribuer la puissance maximale pendant une durée proportionnelle à la puissance sélectionnée.

1. Tournez la manette dans le sens inverse des aiguilles d'une montre sur A et relâchéz. Le symbole A s'affiche.
2. Sélectionnez, dans un décai de 3 secondes, la puissance de réchauffage souhaïée (1...8). La puissance sélectionnée et le symbole clignotent tour à tour sur l'afficheur.

On peut augmenter le niveau de puissance à tout moment. La période de « pleine puissance » est automatiquement modifiée.

Si, en revanche, la puissance est réduite, en tournant la manette dans le sens inverse des aiguilles d'une montre, l'accéléateur de rechauffage sera automatiquement désactivé.

Fonction Multizone

Cette fonction permet de : piloter simultanément deux zones de cuisson (antérieure et postérieure) pour l'utilisation de casseroles comme poissonnieres ou recipients de forme rectangulaire.

Les zones de cuisson qui disposent de la fonction Multizone sont la zone avant gauche et la zone arrête gauche.

Pour activer la fonction Multizone :

1. Tournez et maintenez les manettes des zones de cuisson avant gauche et arrrière gauche tournées simultanément dans le sens inverse des aiguilles d'une montre, sur la position M-A jusqu'à l'émission d'un bref signal sonore.

1. Remettez la manette de la zone avant gauche en position 0 et tournez la manette de la zone arrête gauche jusqu'à la position 9; un signal sonore prolongé retentit.

1. Tournez la manette de la zone de cuisson avant gauche pour régler la puissance désirée: cette manette contrôle maintainant les deux zones impliquées.

Pour désactiver la fonction Multizone :

• Remettez les deux manettes sur la position 0 (étéint).

Cette fonction gère automatiquement une répartition équitable de la puissance sur les deux zones impliquées.

Fonction Booster

La fonction booster permet d'activer la zone de cuisson à la puissance maximale pendant une période maximum de 5 minutes. Cette fonction permet, par exemple, de porterrapidement à ébullition une grande quantité d'eau ou de passer la viande à feu vif.

• Tournez la manette dans le sens des aiguilles d'une montre sur P pendant deux secondes puis relâchez. Le symbole s'affiche. La fonction booster est automatiquement désactivée au bout de 5 minutes et la cuisson se poursuit au niveau de puissance 9 (sur les zones 2 uniquement).

La fonction booster est prioritaire sur la fonction accelérateur de réchauffage.

Si la fonction booster est activée sur toutes les zones de cuisson, elle se désactivera après 5 minutes uniquement au niveau des zones 1 et 2 et restera active sur les zones 3 et 4.

Gestion de la puissance

La plaque de cuisson est munie d'un module de gestion de la puissance qui en optimise/limite les consommations. Si les niveaux de puissance globaux selectionnés dépassent la limite maximale admise, la cartelectronique gere automatiquement la puissance distribuée par les plaques.

Le module essaiera de maintainir les niveaux maximums de puissance distribuable. Les niveaux selectionnés par la gestion automatique s'affichent.

Le clignotement d'une puissance indique que celle-ci sera automatiquement limitée à une nouvelle valeur sélectionnée par le module de gestion de la puissance.

La priorité est fournie par la dernière zone sélectionnée.

Verrouillage des commandes

Le verrouillage des commandes est un dispositif qui permet de protégger l'appareil contre une utilisation involontaire ou inappropriée.

1. Lorsque toutes les zones de cuisson sont éteintes, tournez simultanément les deux manettes de commande de la zone de cuisson avant et arrêté à droite dans le sens antihoraire (position A).
2. Maintenez les manettes tournées jusqu'à ce que les symboles L s'affichent.
3. Relâchez les manettes.

Pour désactiver le verrouillage des commandes, repêzez les opérations décrites précédemment.

Si les manettes sont restées tournées sur la position A pendant plus de 30 secondes, un message d'erreur s'affiche; il disparait en quelques secondes après avoir relaché les manettes.

Activation de la limitation de puissance de la plaque de cuisson

La plaque à induction est configurée pour fonctionner à une puissance de 7,4 kW, mais vous pouvez limiter la puissance maximale pour un fonctionnement à 4,5 kW ou à 3 kW.

1. Débranchez la cusinière du secteur et attendez 10 secondes avant de la rebrancher

La selection du niveau de puissance de la plaque de cuisson doit être effectue dans un délambda de deux minutes après le branchement electrique.

1. Tournez simultanément les manettes de la zone antérieure gauche et de la zone antérieure droite dans le sens inverse des aiguilles d'une montre (respectivement sur « M-A » et « A ») et maintenez cette position pendant trois secondes. Les afficheurs des zones postérieure gauche et postérieure droite indiquent « 7. » et « 4 »

2. Relâchez les deux manettes dans le sens inverse des aiguilles d'une montre et maintenez la position. Les afficheurs des zones postérieure gauche et postérieure droite montrent la puissance indiquée par les valeurs « 4. » et « 5 »

3. Relâchez les deux manettes dans le sens inverse des aiguilles d'une montre et maintenez la position. Les afficheurs des zones postérieure gauche et postérieure droite montrent la puissance indiquée par les valeurs « 3. » et « 0 »

4. Relâchéz les manéttes et attendez quelques secondes l'extinction des afficheurs. Vous pouze à présent utiliser le produit à la nouvelle puissance sélectionnée.
5. Pour ramener le produit à la puissance initiale, vous doivent répéter la configuration.

La dernière puissance selectionnée reste active même en cas de coupure de courant.

3.5 Utilisation du compartment de rangement

Le compartment de rangement se trouve dans la partie inférieure de la cusinière. On y accede en tirant la poignée vers soi. Il peut être utilisé pour ranger les cassetoles ou les objets métalliques qui sont nécessaires pour l'utilisation du four.

3.6 Utilisation du four

Allumage du four

Pour allumer le four :

1. Sélectionnez la fonction de cuisson au moyen de la manette des fonctions.
2. Sélectionnez la température au moyen de la manette de la température.

Listedes fonctions

Statique

Gracé à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d'aliments particuliers. La cuisson traditionnelle, appelée également statique, est indiquée pour cuisiner un plat à la fois. Ideale pour tous les rôts, le pain, les tartes et en particulier pour les viandes grasses comme l'oie ou le canard.

Sole brassée

La combinaison de la turbine et de la seule résistance de la sole permet de terminer plus rapidement la cuisson. On préconise ce système pour stériser ou pour terminer la cuisson d'aliments déjà bien cuits en surface, mais pas à l'intérieur, exigeant pour cela une chaleur supérieure modérée. Ideale pour tout type d'aliment.

Petit gril

Gracé à la chaleur qui se dégage du seul élément central, cette fonction permet de griller de petites portions de viande ou de poisson, de préparer des brochettes, des toasts et tous les plats de légumes au grill.

Grid

La chaleur émanant de la résistance du grill permet d'obtenir d'excellents résultats de rôtissage surtout avec les viandes de petite/moyenne épaisseur et, combinée au tournebroche (si prévu), elle permet un dorage uniforme en fin de cuisson. Ideale pour les saucisses, les cotelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la vande.

Gril ventilé

L'air produit par la turbine adoucuit la vague de chaleur nette généree par le grill, permettant egalement de griller de façon optimale des alimentents tres epais. Ideale pour les gros morceaux de viande (ex. jarret de porc).

Chaleur tournante

La combinaison de la turbine et de la résistance circulaire (integree à l'arrête du four) permet la cuisson d'alments différents sur plusieurs niveaux, à condition qu'ils exigent les mêmes températures et le même type de cuisson. La circulation d'air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possible de cusiner simultanément (sur plusieurs niveaux) du poisson, des légumes et des biscuits sans jamais mélanger les odeurs ni les saveurs.

Turbo

La combinaison de la cuisson ventilée et de la cuisson traditionnelle permet de cuisiner avec une extrème rapidité et efficacité des alimentés différents sur plusieurs niveaux, sans transmissions d'odeurs ni de saveurs. Idéale pour les gros volumes d'aliments exigeant des cuissons intenses.

Statique brassée

Le fonctionnement de la turbine, associé à la cuisson traditionnelle, assure des cuissons homogènes même en cas de recettes complexes. Ideale pour les biscuits et les tartes, également cuits simultanément sur plusieurs niveaux. (Pour les cuissons sur plusieurs niveaux, on conseille d'utiliser le 2ème et le 4ème niveau).

Pyrolyse

Lorsqu'on selectionne cette fonction, le four atteint des températures jusqu'à 500^ qui détruisent tous les résidus gras se formant sur les parois internes.

ECO

Eco

Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d'énergie. Ideale pour cuire la viande, le poisson et les légumes. Elle n'est pas conseillée pour les aliments exigeant une phase de levage. Pour obtenir le maximum d'économies d'énergie et réduire les temps de cuisson, il est recommendé d'enfournier les aliments sans préchauffer la cavité de cuisson.

Dans la fonction ÉCO les temps de cuisson (et de préchauffage évientuel) sont plus longs.

Dans la fonction ÉCO évitez l'ouverture de la porte pendant la cuisson.

3.7 Utilisation de la sonde de température (sur certains modèles uniquement)

Température elevée de la sonde de température
Risque de brûlures

• Ne touchez pas la tige ou la pointe de la sonde après son utilisation.
• Protégez vos mains avec des gants thermiques ou des maniques lorsque vous utilisez la sonde.

Utilisation impropre
Risque de dommages aux surfaces
- Ne rayez ou endommagez pas les surfaces émailées ou chromées avec la pointe ou le connecteur Jack de la sonde de température.

Utilisation propre Risque de dommages a I'appareil

• N'insérez pas la sonde dans les ouvertures et les fentes de l'appareil.
• Lorsque vous n'utilisez pas la sonde, assurez-vous que le couvercle de protection soit bien fermé.

Utilisation propre Risque de dommages corporels

• La sonde de température ne doit pas être laissée sans surveillance.
• Ne permettez pas aux enfants de jouer avec la sonde.
  Veillez à ne pas vous blesser avec les parties tranchantes de la sonde.

Utilisation impropre
Risque d'endommagement de la sonde de température

• Ne tirez pas sur le cable pour retarder la sonde de la prise ou de l'aliment.
  Veillez à ce que la sonde ou le cable de la sonde ne se coince pas dans la porte.
• Aucune partie de la sonde ne doit être en contact avec les parois de la cavité de cuisson, les éléments chauffants, les grilles ou les léchefrites pendant qu'elles sont encore chaudes.
• La sonde ne doit pas etre rangée a l'intérieur de I'appareil lorsqu'elle n'est pas utilisée.
  Assurez-vous que la fiche de la sonde soit complètement insérée dans la prise.
• N'utilise pas la sonde pour insérer ou restorer des alimentés de la cavité de cuisson.

Avec la sonde de température, vous pouvez cuire avec précision des rôts, des carrés, de la viande de différentes coupes et tailles.

La sonde, en effet, permet une cuisson parfaite des aliments grâce au contrôle précis de la température au cœur de l'aliment.

La température au cœur de l'aliment est mesurée par un capteur de température situé à l'intérieur de la pointe.

Application correcte de la sonde

1. Positionnez l'aliment sur une l'echefrite.
2. Insérez la pointe de la sonde dans l'aliment en dehors du four.
3. Pour deilleurs résultats, assurez-vous que la sonde de tempereature soit inseree dans la partie la plus epaisse de l'aliment, transversalement et au moins pour les 3/4 de sa longueur, mais qu'elle ne touche pas la lechefrite située en-dessous et qu'elle necke pas de l'aliment lui-même.

Pour une mesure précise de la température au cœur de l'aliment, la pointe de la sonde ne doit pas entraer en contact avec les os ou les parties grasses.

La température minimale
recommandée pour la cuisson
avec sonde est de 120^ , à
l'exception de la cuisson à basse
température (voir chap. 3.8)

Programmation d'une cuisson à l'aide d'une sonde de température

Avec préchauffage :

1. Sélectionnez une cuisson manuelle (« Utilisation du four »).
2. Àpres le préchauffage, ouvre la porte et placez la lèchefrite sur laquelle l'aliment à cuire est rangé sur les glissières appropriées.
3. Insérez la fiche jack de la sonde dans la prise latérale appropriée en utilisant la sonde elle-même pour ouvrir le couvercle.

Température élevée à l'intérieur du four durant l'utilisation
Risque de brûlures

• Protégé les mains avec des gants thermiques lors de l'utilisation de la sonde.

1. Fermez la porte.

2. Appuyez sur la touche pendant quelques secondes; appuyez de nouveau sur la touche L'afficheur montre la température cible par défaut 80°pendant que le symbole A clignote.

3. Utilisez les touches et pour régler la température cible entre une valeur minimale et maximale.

• Température cible minimale : correspond à la température instantanée mesure par la sonde plus 2^

• Température cible maximale : 99^

• Attendeç quelques secondes ou

appuyez sur la touche pour afficher la température instantanée mesuree par la sonde.

À ce stade, la cuisson se poursuivra jusqu'à ce que la température instantanée mesuree par la sonde corresponde à la température cible fixée par l'utilateur.

Sans préchauffage :

1. Ouvrez la porte.
2. Placez la lechefrite sur laquelle est posé l'aliment à cuire avec la sonde appliquée.
3. Insérez la fiche jack de la sonde dans la prise latérale appropriée en utilisant la sonde elle-même pour ouvrir le couvercle.
4. Reglez la cuisson avec la sonde comme indiqué aux étapes 5, 6 et 7 du paragraphe précédent.
5. Reglez une cuisson manuelle en sélectionnant la température et la fonction de cuisson (« Utilisation du four »).

Lorsque la cuisson avec une sonde de température est en cours

Lors de l'utilisation de la sonde de température, il n'est pas possible de régler une cuisson programmée ou une cuisson temporisée.

Lorsque you cuisinez avec une
sonde de tempereature,les
touches et n'ont aucune
effet.

1. Appuyez et maintenez enfoncée la touche pour activer le temporisateur minuteur; appuyez denouveau sur pour afficher la températe cible, et intervenir sur les touches et pour la régler pendant la cuisson.
2. Appuyez de nouveau sur ou attendez 5 secondes pour revenir au mode cuisson.

Durant la cuisson, en cas de retrait ou de panne de la sonde de température, l'appareil émettra une série de signaux sonores et la cuisson sera automatiquement interrompue.

En fin de cuisson

Lorsque la température cible réglée pour la sonde de température est atteinte, les éléments chauffants sont désactivés et l'appareil émet une série de signaux sonores.

1. Appuyez sur une touche de l'horlogeprogrammateur pour arrer la sonnerie.
2. Ouvrez la porte.
3. Retirez la sonde de l'aliment et de la prise.
4. Retirez l'aliment de la cavite de cuisson.
5. Assurez-vous que le couvercle de protection soit bien fermé.

3.8 Conseils pour la cuisson

Conseils généraux

Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.
- En augmentant la température il n'est pas possible de réduire les temps de cuisson (les alimentés risquent d'être trop cuits à l'extérieur et pas assez cuits à l'intérieur).

Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l'épaissur, de la qualité des aliments et des goûts du consommateur.
  Utilisez la sonde de température fournie lors de la cuisson des roits ou appuyez simplement sur le roiti à l'aide d'une cuillère. Elle est préte lorsqu'elle est fermé; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes.

Cuisson à basse température avec sonde (sur certains modèles uniquement)

• Nous recommendons ce type de cuisson pour les viandes tendres et maigres qui ne doivent pas dépasser 65^ C au cœur. Réglez la température du four entre 90^ et 100^ C . Ce type de réglage prolonge le temps de cuisson, tout en réservant les caractéristiques de qualité de l'aliment et en évitant une réduction excessive du volume.
  Pour deilleurs résultats,avant de
  proceder à la cuisson à basse
  température,faites dorer la viande à feu
  vif dans une poèle pendant 1 ou 2
  minutes de chaque cote.

Conseils de cuisson au Gril et au Gril ventilé

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l'effet de cuisson.
• Avec la fonction Gril ventilé, on conseille de préchauffer le four avant demettre les viandes à griller.
• On commande de disposeer les alimentés au centre de la grille.
• Les alimentés doivent être assaisonnés avant la cuisson. Ajoutez l'huile et le beurre liquéfié avant la cuisson.
  Utilisez la lèchefrite du four au premier niveau en bas pour récapérer les liquides produits par le rotissage.
• La durée des cuissons au grill ne doit pas dépasser 60 minutes (fours multifonctions) ou 30 minutes (four auxiliaire).

Conseils pour la cuisson des gâteaux et biscuits

Utilisez de préférence des mouses fonçés en métal : ils permettent une meilleure absorption de la chaleur.
- La température et la durée de cuisson dépendant de la qualité et de la constance de la pâte.
- Vérifiez si le gâteau est cuit à l'intérieur : à la fin de la cuisson, piquez un curre dent au sommet du gâteau. Si la pate ne colle pas au cure-dent, le gâteau est cuit.
- Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10^ lors de la cuisson successive, en sélectionnant éventuelles un temps de cuisson supérieur.
- Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvre la porte deux fois environ durant la cuisson en faisant très attention.

Conseils pour la décongélation et le levage

• Positionnez les alimentés congelez dans un réseau sans couvercle et hors de l'emballage au premier niveau du four.
• Évitez de superposer les aliments.
  Pour décongeler la vienne, utilisez une grille positionnée au deuxième niveau et une lèchefte au premier niveau. De cette manière, les alimentes ne sont pas au contact du liquide de décongélation.
• Couvrez les parties les plus délicates d'une feuille d'aluminium.
• Pour une pâté bien levée, positionnez un récipient contenant de l'eau sur la sole du four.

Pour économiser l'énergie

• Arrétez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Gardez l'appareil toujours propre.

3.9 Horloge programmateur

Touchediminutionde la valeur
L Touche horloge
+ Touche augmentation de la valeur.

Assurez-vous que l'horlogeprogrammateur indique le symbolede durée de cuisson : dans lecas contraire, il sera impossibled'allumer le four.

Appuyez sur la touche pour remettre à zéro l'horlogeprogrammateur.

Réglage de l'heure

Il est impossible d'allumer le four si l'heure n'est pas selectionnee.

À la première utilisation, ou après une

copure de courant, les chiffres

clignotent sur I'afficheur de I'appareil.

1. Appuyez sur la touche horloge

pendant deux secondes. Le point entre les heures et les minutes clignote.

1. Les touches augmentation de la valeur

et diminution de la valeur permettent de régler l'heure. Maintenez la touche enforcée pour avancer rapidement.

1. Attendez 7 secondes. Le point entre les heures et les minutes cesse de clignoter.
2. Le symbole sur l'afficheur indique que l'appareil est prét pour commencer une cuisson.

Pour modifier l'heure maintenez simultanément les touches

augmentation de la valeur + et

diminution de la valeur

enfoncées pendant deux secondes, ensuite procédez au réglage de l'heure.

Cuisson temporisée

On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps seLECTIONné par l'utilisateur.

1. Appuyez sur la touche horloge

jusqu'acecquelesymbole apparaisse.

1. Appuyez à nouveau sur la touche

horloge L'afficheur montre le

symbole A et le message

alternés avec l'heure courante.

1. Utilisez les touches augmentation de la

valeur + et diminution de la valeur

pour régler les minutes de cuisson souhaitées.

1. Sélectionnez une fonction et une température de cuisson.

2. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure

actuelle avec les symboles et A

Au terme de la cuisson les éléments chauffants se désactivent. Sur l'afficheur, le

symbole s'eteint, le symbole

clignote et un signal acoustique se déclenché.

1. Pour éteindre le signal acoustique il suffit d'appuyer sur une touche quelconque de l'horloge programmateur.

2. Appuyez sur la touche horloge pour réinitialiser l'horloge programmateur.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Pour annuler la programmation
sLECTIONNée appuyez
simultanément les touches
augmentation de la valeur + et
diminution de la valeur - et
éteignez le four manuellement.

Cuisson programme

On entend par cuisson programme la fonction qui permet de commencer une cuisson à une heures fixée et de la terminer après un temps selectionné par l'utilisateur.

1. Programme la durée de cuisson d'après le paragraphe précédent « Cuisson temporisée »
2. Appuyez sur la touche menu pendant 2 secondes.

3. Appuyez de nouveau sur la touche menu L'afficheur montre tour à tour les chiffres et le message tandis que le symbole clignote (par exemple, l'heure actuelle est 17h30).

4. Appuyez sur les touches ou pour selectionner les minutes souhaitees (par exemple 1 heures).

5. Appuyez sur la touche menu L'afficheur affichera le message alternant avec l'heure actuelle additionnee a la durée de cuisson selectionnée precedemment (par exemple l'hour de fin de cuisson montré est 18h30).
6. Appuyez sur les touches ou pour selectionner l'heure de fin de cuisson. (par exemple à 19h30).

Tenez compte du fait qu'il faut ajouter à la durée de cuisson quelques minutes utiles pour le préchauffage du four.

1. Attendez 7 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle et les symboles et s'allument.
2. Sélectionnez une fonction et une température de cuisson.

3. Au terme de la cuisson les éléments chauffants se désactivent. Sur l'afficheur, le symbole s'esteint, le symbole clignote et une sonnerie se déclenché.

4. Replacez les fonctions manette et température sur 0.

5. Pour interrompre la sonnerie, appuyez sur n'importe qu'elle touche de l'horlogeprogrammateur.
6. Appuyez simultanément sur les touches et pour remettre la programmation selectionnee a zéro.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Il n'est pas possible de selectionner des cuissons programmées supérieures à 24 heures.

Après la sélection pour montré le temps de cuisson restant, appuyez sur la touche menu pendant 2 secondes. Appuyez de nouveau sur la touche menu L'afficheur montre le message alternant avec le temps restant de cuisson.

Minuteur

Le minuteur n'interrompt pas la cuisson mais signale à l'utilisateur que les minutes sélectionnées se sont écouées.

On peut activer le minuteur à tout moment.

1. Appuyez sur la touche horloge pendant quelques secondes. L'afficheur montre les chiffres et le symbole clignotant entre les heures et les minutes.
2. Utilisez les touches augmentation de la valeur + et diminution de la valeur pour régler les minutes de cuisson souhaitées.
3. Attendez 5 secondes environ sans appuyer sur aucune touche pour terminer le réglage du minuteur. L'afficheur montre l'heure actuelle avec les symboles et

Un signal acoustique se déclenchera à la fin du temps régèle.

1. Appuyez sur la touche diminution de la valeur pour éteindre le signal acoustique.

Il est possible de régler le minuteur de 1 minute à un maximum de 23 heures et 59 minutes.

Modification des données saisies

1. Appuyez sur la touche horloge L
2. Utilisez les touches augmentation de la

valeur et diminution de la valeur pour regler les minutes de cuisson souhaitées.

Effacement des valeurs programmesés

1. Appuyez sur la touche horloge
2. Appuyez simultanément sur les touches

augmentation de la valeur et diminution de la valeur

1. Éteignez manuellement le four si une cuisson est en cours.

Sélection du signal acoustique

Le signal acoustique peut être changé de 3 tonalités.
1. Appuyez simultanément sur les touches

augmentation de la valeur et diminution de la valeur.
2. Appuyez sur la touche horloge L

Appuyez sur la touche diminution de la

valeur pour selectionner un signal.
acoustique different.

Tableau indicatif des cissons traditionnelles

Mets	Poids(Kg)	Fonction	Position de glissière à partir du bas	Température(°C)	Temps (minutes)
Lasagnes	3 - 4	Statique	1	220 - 230	45 - 50
Pâtes au four	3 - 4	Statique	1	220 - 230	45 - 50
Rôti de neau	2	Turbo/Statique brassée	2	180 - 190	90 - 100
Échine de porc	2	Turbo/Statique brassée	2	180 - 190	70 - 80
Saucisses	1,5	Gril ventilé	4	MAX	15
Rôti de bœuf	1	Turbo/Statique brassée	2	200	40 - 45
Lapin rôti	1,5	Chaleur tournante	2	180 - 190	70 - 80
Poitrine de dinde	3	Turbo/Statique brassée	2	180 - 190	110 - 120
Cou de porc au four	2 - 3	Turbo/Statique brassée	2	180 - 190	170 - 180
Poulet rôti	1,2	Turbo/Statique brassée	2	180 - 190	65 - 70
					Côté 1	Côté 2
Côtelettes de porc	1,5	Gril ventilé	4	MAX	15	5
Ribs	1,5	Gril ventilé	4	MAX	10	10
Lard de porc tranché	0,7	Gril	5	MAX	7	8
Filet de porc	1,5	Gril ventilé	4	MAX	10	5
Filet de bœuf	1	Gril	5	MAX	10	7
Truite saumonnée	1,2	Turbo/Statique brassée	2	150 - 160	35 - 40
Lotte	1,5	Turbo/Statique brassée	2	160	60 - 65
Turbot	1,5	Turbo/Statique brassée	2	160	45 - 50
Pizza	1	Turbo/Statique brassée	2	MAX	8 - 9
Pain	1	Chaleur tournante	2	190 - 200	25 - 30
Fougasse	1	Turbo/Statique brassée	2	180 - 190	20 - 25
Savarin	1	Chaleur tournante	2	160	55 - 60
Tarte à la confiture	1	Chaleur tournante	2	160	35 - 40
Tarte à la ricotta	1	Chaleur tournante	2	160 - 170	55 - 60
Tortellinis farcis	1	Turbo/Chaleur tournante	2	160	20 - 25
Gâteau paradis	1,2	Chaleur tournante	2	160	55 - 60
Beignets	1,2	Turbo/Chaleur tournante	2	180	80 - 90
Généoise	1	Chaleur tournante	2	150 - 160	55 - 60
Gâteau de riz	1	Turbo/Chaleur tournante	2	160	55 - 60
Brioches	0,6	Chaleur tournante	2	160	30 - 35

Les temps indiqués dans le tableau ne comprend pas les temps de préchauffage et sont individatis.

Tableau indicatif des cuissons avec sonde de température (sur certains modèles uniquement)

Type et morceau de viande	Températurecible (°C)
Bœuf
Rôti de bœuf : saignant	50 - 53
Rôti de bœuf : rosé	55 - 58
Rôti de bœuf : à point	65 - 70
Côte de bœuf : saignant*	50
Côte de bœuf : rosé*	58
Côte de bœuf : à point*	70
Porc
Rôti d'échine	80 - 85
Épaule	80 - 85
Saucisses**	75 - 80
Veau
Rôti de veau	75 - 80
Volaille
Poulet entier	80 - 85
Dinde entière	80 - 85
Rôti de dinde (entier ou poitrine)	80 - 85
Agneau
Gigot d'agneau avec os (saignant)	65
Gigot d'agneau avec os (bien cuit)	75 - 80
Cuisson à basse température
Bœuf/rôti de bœuf : saignant***	50 - 54
Bœuf/rôti de bœuf : rosé***	55 - 60
* Les températures indiquées peuvent varier en fonction de l'épaissur du fillet.
** Pour alimentés en viandes saucisses, nous recommendons une fonction appropriée pour un bon dorage externe.
*** Il est conseilé de faire dorer la viande dans la poèle de chaque côte pendant quelques minutes, avant la cuisson au four.

4 Nettoyage et entretien

4.1 Avertissements

Utilisation impropre Risque de dommages aux surfaces

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits de nettoyage à base de chloré, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).
• N'utilisez pas de déterments abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• N'utilise pas de matériaux réches, abrasifs, ni de racloirs métalliques tranchants.

4.2 Nettoyage de l'appareil

Pour une bonne conservation des surfaces, nettoyez-les régulierement après chaque utilisation, après les avoir laissées refroidir.

Nettoyage ordinaire quotidien

N'utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore.

Verse le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Taches d'aliments ou résidus

Évitez absolument d'utiliser des éponges en acier et des racloirs tranchants susceptibles d'endommager les surfaces.

Utilisez les produits normalement
préconisés, non abrasifs, en vous servant
eventuellesment d'ustensiles en bois ou en
plastique. Rincez soigneusement et essuyez
avec un chiffon doux ou en microfibre.
Evitez de laisser secher a l'intérieur de
I'appareil des résidus d'aliments a base de
sucre (teils que la confiture) car ils peuvent
abimer I'email a I'intérieur de I'appareil.

Nettoyage de la plaque en vitrocéramique

Les évventuelles traces claires dues à l'utilisation de casseroles à fond en aluminium peuvent être éliminées avec un chiffon humide impregné de vinaigre.

Si, après la cuisson, il avait rester des résidus brûlés, enlevez-les, rincez à l'eau et essuyez bien avec un chiffon propre.

Les grains de sable tombés sur la plaque de cuisson durant le nettoyage de la salute ou des pommes de terre, risquent de rayer la surface lorsque vous déplacez les casseroles.

Éliminez immédiatement les évventuels grains de sable de la surface de cuisson.

Les changements de couleur n'influencer ni le fonctionnement ni la stabilité du verre. En effet, il ne s'agit pas de modifications du matériel de la plaque de cuisson, mais de simples résidus qui n'ont pas été éliminés et qui ont carbonisé. Des zones brillantes peuvent se former suite au frottement du fond des casseroles, surtout si celles-ci sont en aluminium, et à l'utilisation de détergents non appropriés. Il est difficile de les éliminer avec des produits de nettoyage courants. Il peut être nécessaire de repeter plusieurs fois les opérations de nettoyage. L'utilisation de détergents agressifs ou le frottement opéré par le fond des casseroles risque d'effacer avec le temps les décorations de la plaque de cuisson et de contribuer à la formation de taches.

Nettoyage hebdomadaire

Nettoyez et traitez la plaque de cuisson une fois parILAse avec un produit courant pour le nettoyage de la vitroceramique.Respectez toujours les instructions du producteur.Le silicone present dans ces produits generere une pellicule de protection hydrofuge et anti-saleté.Toutes les taches restent sur la pellicule et peuvent etre facilement eliminées.Ensuite,sechez la surface avec un chiffon propre. Veillez a ne pas laisser de restes de detergent sur la surface de cuisson pour eviter toute reaction agressive au rechauffement entrainant une modification de la structure.

4.3 Démontage de la porte

Pour faciliter le nettoyage, on conseille d'enlever la porte et de la placer sur un chiffon.

Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

1. Saisissez la porte des deux côtés avec les deux mains, soulevez-la vers le haut en formant un angle d'environ 30^ et extrayez-la.

1. Pour remonter la porte, introduizez les charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes. Abaissez la porte puis, après l'avoir positionnée, sortez les pivots des trous des charnières.

4.4 Nettoyage des vitres de la porte

On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal.

On conseille d'utiliser les produits de nettoyage distribués par le fabricant.

4.5 Démontage des vitres internes

Pour facilitier le nettoyage, les vitres internes qui compose la porte peuvent être démontees.

1. Demontez la vitre interne en la tirant delicatement par l'arrière vers le haut, en suivant le mouvement indiqué par les flèches (1).
2. Ensuite, tirez la vitre par l'avant vers le haut (2). De cette manière, on dégag de leurs logements les 4 pivots fixés à la vitre sur la porte du four.

1. Demontez les vitres intermédiaires en les soulevant vers le haut.

1. Nettoyez la vitre externe et les vitres démontees précédemment. Utilisez du papier absorbant de cuisine. En cas de crasse persistante, lavez avec une éponge humide et du défergent neutre.

1. Remettez les vitres en place en suivant les opérations de démontage en sens inverse.
2. Repositionnéz la vitre interne. Veillez à centerer et à encastrer les 4 pivots dans leurs logements sur la porte, par une légère pression.

4.6 Nettoyage de l'intérieur du four

Pour une bonne conservation du four, il faut le nettoyer régulièrement après l'avoir laissé refroidir.

Extrayez toutes les parties amovibles.

Nettoyez les grilles du four avec de l'eau chaude et des détergents non abrasifs, rincez et essuyez soigneusement les parties humides.

Il est conseilé de faire fonctionner le four à la température maximale pendant environ 15/20 minutes après l'utilisation de produits spécifique, afin d'éliminer les évventuels résidus.

Pour facilitier les opérations de nettoyage, on conseille d'enlever la porte.

Démontage des glissières de support pour grilles et lechefrites

Le démontage des cadres de support facile ultérieurement le nettoyage des parties laterales. Cette opération doit être effectue chaque fois que vous utilisez le cycle de nettoyage automatique.

Pour démonter les glissières de support :

• Tirez la glissière vers l'intérieur du four pour la dégager de l'encastrement A, puis extrayez-la des logements B situés à l'arrière.
• Au terme du nettoyage, repêtez les opérations décrites précédemment pour repositionner les glissières de support.

4.7 Pyrolyse

La pyrolyse est un procédé de nettoyage automatique à haute température qui dissout la saleté. Gracé à ce procédé, on peut nettoyer l'intérieur de la cavité de cuisson avec une facilité extrême.

Utilisation impropre
Risque de dommages aux surfaces

• Éliminez de l'intérieur de la cavité de cuisson les résidus consistants d'aliments ou les débordements datant des cuissons précédentes.

Opérations préliminaires

Avant de démarrer la pyrolyse :

• Nettoyez la vitre interne en suivant les indications usuelles de nettoyage.
• En cas d'incrustations obstinées vaporisez sur la vitre un produit pour le nettoyage des jours (lisez les avertissements figurant sur le produit); laissez agir 60 minutes puis rincez et sechez la vitre avec du papier de cuisine ou un chiffon en microfibre.
• Enlevez complètement tous les accessoires présents à l'intérieur de la cavité de cuisson.
• Enlevez les glissières de support pour grilles et lechefrites.
• Fermez la porte.

Réglage de la pyrolyse

1. Tournez la manette des fonctions sur le symbole P. L'afficheur montre le message alterné à la duréee minimale de la pyrolyse (2 heures).
2. Appuyez sur les touches ou pour programmer la durée du cycle de nettoyage d'un minimum de 2 heures à un maximum de 3 heures et 30 minutes.

Durée conseillée de la pyrolyse :

• Peu sale: 2 heures.
• Moyennement sale : 2 heures et 45 minutes.

• Très sale : 3 heures et 30 minutes.

• Pour confirmer le démarrage de la pyrolyse, appuyez sur la touche

• Une minute après le début de la pyrolyse, la porte est bloquée par un dispositif qui empêche toute tentative d'ouverture (levoyant du verrouillage portesallume).

Il est impossible de seLECTIONner une fonction lorsque le verrouillage de la porte est activé.

1. À la fin de la pyrolyse tous les chiffres sur l'afficheur clignotent et un signal sonore signale la fin du cycle de nettoyage automatique.

2. Ramenez la manette des fonctions sur 0

3. La porte reste bloquée jusqu'à quand la température à l'intérieur du four revient au niveau de sécurité.

4. Quand le four aura refroidi, ramassez les résidus à l'intérieur du four avec un chiffon humide en microfibre.

Réglage de la pyrolyse programme

L'heure de début de la pyrolyse peut etre programmée.

1. Avec avoir démarré la pyrolyse (voir "Réglage de la pyrolyse"), maintenez la touche enforcée pendant 2 secondes.
2. Continuer à appuyer sur la touche L jusqu'à ce que le message apparaisse sur l'afficheur.
3. Dans les 5 secondes qui suivent, appuyez sur les touches et pour selectionner l'heure à laquelle on souhaite terminer le cycle de nettoyage.
4. Appuyez sur la touche pour confirmer les données sélectionnées.

Lors du réglage de la pyrolyse, veillez à ne pas tourner la manette des fonctions. Dans ce cas, les données réglées par l'horlogeprogrammateur seront effacées et devront être réglées de nouveau.

Durant la première pyrolyse des odeurs désagréables peuvent se dégager : elles sont dues à l'évaporation normale des substances huileuses de fabrication. Ce phénomène est parfaitement normal et il disparait après la première pyrolyse.

Durant la pyrolyse les turbines
produisent un bruit plus intense du
a l'augmentation de la vitesse de
rotation. Ce fonctionnement,
conqu pour favoriser la dissipation
de la chaleur, est tout a fait normal.
A la fin de la pyrolyse, la
ventilation continue
automatiquement pendant un
temps suffisant pour eviter la
surchauffe des parois des meubles
et de I'avant du four.

4.8 Entretien extraordinaire

Pièces sous tension électrique Danger d'électrocution

• Mettez le four hors tension.
• Munissez-vous de équipements de protection individuelle.

Remplacement de l'ampoule d'éclairage interne

1. Enlevez tous les accessoires présents à l'intérieur du four.

2. Enlevez les glissières de support pour grilles et lechefrites.

3. Enlevez le couvercle de l'ampoule au moyen d'un ustensile (par exemple un tournevis).

1. Dévissez et enlevez l'ampoule.

1. Remplacez l'ampoule par une ampoule identique (40W).
2. Remontez correctement le couvercle en laissant le façon de la vitre interne tourné vers la porte.
3. Enforcez le couvercle à fond de manière à ce qu'il adhérite parfaitement à la douille.

5 Installation

5.1 Branchementélectrique

Tensionélectrique Danger d'électrocution

• Un technicien habilité doit effectuer le branchement électrique.
• Munissez-vous de équipements de protection individuelle.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Mettez l'appareil hors tension.
• Ne tirez jamais le cable pour débrancher la fiche.
• Utilisé des cables résistant à une température d'au moins 90^ C.
  Le couple de serrage des vis des conducteurs d'alimentation du bornier doit etre egal a 1,5-2 Nm.

Informations generales

Vérifiez que les caractéristiques du réseau électrique sont adéquates aux données indiquées sur la plaque.

La plaque d'identification, avec les données techniques, le numero de série et le marquage, est place dans une position bien visible sur l'appareil.

N'enlevez jamais la plaque.

Effectuez la mise à la terre avec un cable plus long que les autres câbles d'au moins 20 mm.

L'appareil peut fonctionner dans les modalités suivantes :

220-240 V 1N~

Utilisez un cable tripolaire 3 × 10 mm^2 .

380-415 V2N~

Utilisez un cable tétrapolaire 4 × 4 ~mm^2 .

380-415V3N~

Utilize un cable pentapolaire 5 × 2, 5 ~mm^2 .

220-240V2~

Utilisez un cable tripolaire 3 × 10 mm^2 .

220-240V3~

Utilisez un cable tétrapolaire 4 × 4 ~mm^2 .

Les valeurs indiquées se réfèrent à la section du conducteur interne.

Les câbles d'alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

Branchement fixe

Préparez sur la ligne d'alimentation un dispositif d'interruption omnipolaire conformément aux règles d'installation. Le dispositif d'interruption doit être situé dans une position facilement accessible et à proximité de l'appareil.

Branchement au moyen d'une prise et d'une fiche

Vérifiez que la fiche et la prise sont du même type.

Évitez d'utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

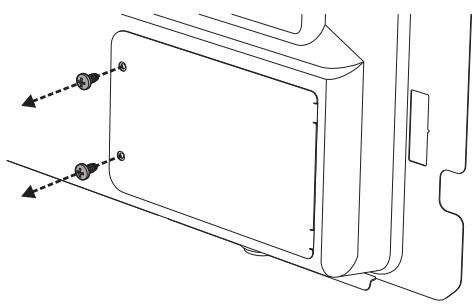

Accès au bornier

Pour brancher le cable d'alimentation, il faut acceder au bornier situé sur le carter postérieur :

1. Enlevez les vis qui fixent la porte au carter postérieur.

1. Faites légèrement pivoter la porte et extrayez-la de son logement.

1. Installez le cable d'alimentation.

On conseille de desserrer la vis du serre-câble avant d'installer le âble d'alimentation.

1. Au terme des opérations, replacez la porte sur le carter postérieur et fixez-la avec les vis enlevées precedemment.

5.2 Positionnement

Appareil lourd

Danger de blessures par écrasement

• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.

Pression sur la porte ouverte

Risque de dommages à l'appareil

• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.

Dégagement de chaleur durant le fonctionnement de l'appareil

Risque d'incendie

• Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (minimum 90^ C).

Informations generales

Cet apparéil peut être installé contre des parois : l'une d'entre elles doit dépasser en hauteur le plan de travail à une distance minimale de 50 mm du coût de l' apparéil, comme l'illustrent les figures A et C des classes d'installation.

Installez les meubles suspendus au-dessus du plan de travail à une distance minimale de 750 mm. Si l'on installe une hotte aspirante au-dessus de la plaque de cuisson, consultez le manuel d'instructions de cette dernière pour respecter la distance correcte.

Dimensions d'encombrement

A	600 mm
B	600 mm
C1	min. 50 mm
D	900 mm
H	750 mm
I	450 mm
L2	800 mm

1 Distance minimale des murs lateraux ou de tout matériel inflammable.
2 Largeur minimale de I'armoire (= A)

Suivant le type d'installation, cet apparéil apparlient aux classes :

A - Classe 1

(Appareil pour installation libre)

B - Classe 2 sous-classe 1 (Appareil encastré)

C - Classe 2 sous-classe 1 (Appareil encastré)

L'appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur.

Position du branchement électrique

E Branchement électrique

A	min. 99 mm - max. 204
B	130 mm
C	min. 875 mm - max. 930

Positionnement et nivellement

Appareil lourd Risque de dommages à l'appareil

• Insérez d'abord les pieds avant puis les pieds arrêté.
• Àprous avoir effectué le branchement électrique, vissez les quatre pieds fournis avec l'appareil.

Pour une bonne stabilité, il est indispensable que l'appareil soit correctement nivélé au sol :

• Vissez ou dévissez le pied de la partie inférieure jusqu'à ce que l'appareil soit bien nivélé et stabilisé au sol.

Fixation murale

Les dispositifs de stabilisation doivent être installés afin d'éviter le basculement de l'appareil.

1. Vissez la plaquette de fixation au mur sur le dos de l'appareil.

1. Réglez la hauteur des 4 pieds.

1. Assemblez la bride de fixation.

1. Alignez la base du crochet de la bride de fixation sur la base de la coupe de la plaquette de fixation au mur.

1. Alignez la base de la bride de fixation jusqu'au sol et serrez les vis pour fixer les dimensions.

1. Considérez une distance de 50 mm du côté de l'appareil aux trous de la bride.

1. Déplacez la bride sur le mur et marquez la position des trous à réaliser dans le mur.

1. Àpès avoir réalisé les trou s dans le mur, utilisez des chevilles avec des vis pour fixer la bride sur le mur.
2. Poussez la cusinière vers le mur et simultanément introduisez la bride dans la plaquette fixée au dos de l'appareil.

Montage du dosseret

Le dosseret fourni fait partie intégrante du produit; fixez-le à l'appareil avant l'installation.

Le dosseret doit tous jours etre positionne et correctement fixe sur I'appareil.

1. Devissez les 2 écrous (B) situés à l'arrête de la plaque.
2. Positionnez le dosseret au-dessus de la plaque en faisant correspondre les axes (C) et les trous (D).
3. Fixez le dosseret sur le plan de travail en serrant les vis (A).

Essais de bon fonctionnement

Effectuez quelques essais de bon fonctionnement à la fin de l'installation. En cas de non-fonctionnement, après s'être assure d'avoir suivi correctement les instructions, débranchez l'appareil et contactez le service d'Assistance.

5.3 Pour l'installateur

• La fiche doit rester accessible après l'installation. Ne pliez ou ne coincez pas le cable de raccordement au réseau électrique.
• L'appareil doit être installé selon les schémas d'installation.
• Si l'appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous.
• Lorsque l'appareil est correctement installé, veuillez instruire l'utiliser sur la méthode de fonctionnement correcte.
