ACI7005VX AMICA

À la sortie de l’usine, avant d’être emballée, la cuisinière a passé tous les tests de sécurité et de compatibilité. Prière de lire attentivement ce mode d’emploi avant la première mise en marche de l’appareil. Respecter les indications vous permettra d’éviter toute utilisation incorrecte. Conservez ce mode d’emploi dans un endroit accessible. Le respect des recommandations de ce mode d’emploi vous préservera de risques importants.

N’utiliser l’appareil qu’après avoir lu ce mode d’emploi. La cuisinière a été conçue uniquement pour un usage domestique. Le fabricant se réserve le droit d’effectuer des modifications sans conséquences sur le fonctionnement de l’appareil

En cas de doute ou si vous ne comprenez pas toutes les instructions de ce mode d’emploi, vous pouvez contacter notre service consommateur qui vous guidera en tous points utiles.

Le n° de téléphone est : 01.56.48.06.31.

TABLES DES MATIÉRES Mises en garde importantes 4

Consignes de sécurité 7 Conseils d’économie d’énergie 10 Description de l’appareil 12 Caractéristiques de l’appareil 14 Installation 15 Raccordement de la cuisinière à l’installation électrique 16 Utilisation 18 Fonctionnement du programmateur19 Utilisation de la plaque de cuisson 21 Utilisation du four 31 Cuisson au four – conseils pratiques 34 Nettoyage et entretien39 Situations d’urgence 44 Données techniques 46 à l’intérieur du four. l MISE EN GARDE: Si la surface est fêlée, déconnecter l’appareil de l’alimentation pour éviter un risque de choc électrique. l Ne pas utiliser de produits d’entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l’éclatement du verre. l Il est recommandé de ne pas déposer d’objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds. l MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l’appareil de cuisson ou indiqués par le fabricant de l’appareil dans les instructions d’utilisation comme adaptés ou les dispositifs de protection de table de cuisson inté5

grés à l’appareil. L’utilisation de dispositifs de protection non appropriés peut entrainer des accidents. l Toutes les cuissons se font porte fermée de préférence. l Ne pas accrocher de linge ou de torchon à la poignée du four. l Ne recouvrez pas l’intérieur du four de papier aluminium pour économiser un nettoyage : en provoquant une surchauffe, vous endommageriez l’émail qui recouvre la cavité. l ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption. l L’appareil ne doit pas être installé derrière une porte décorative, afin d’éviter une surchauffe.

MISE EN GARDE: Pour éviter le risque de basculement de l’appareil, le dispositif de stabilisation par les fixations anti-basculement doit être mis en place.

être touché et peut présenter des bords tranchants ou rugueux, qui peuvent causer des blessures. l Cet appareil est lourd ; faites attention lorsque vous le déplacez. l Cet appareil est fragile. Transportez-le en position verticale uniquement. l Lors du déballage, vérifiez que l’appareil n’est pas endommagé. En cas de doute, ne l’utilisez pas et contactez le magasin vendeur. l Après avoir installé l’appareil, vérifiez qu’il ne repose pas sur le câble d’alimentation. l Pour éviter tout risque (mobilier, immobilier, corporel,...), l’installation, les raccordements au réseau électrique, la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. l Avertissement : Avant d’accéder aux bornes de raccordement, tous les circuits d’alimentation doivent être déconnectés. l Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. l Dans le cas d’une installation fixe, le raccordement au réseau doit être effectué par l’intermédiaire d’un interrupteur à coupure omnipolaire assurant une coupure complète en cas de conditions de surtension de catégorie III. l Instruction de mise à la terre : Cet appareil doit être mis à la terre. Dans le cas d’un dysfonctionnement ou d’une coupure, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est équipé d’un cordon pourvu d’un conducteur de mise à la terre et d’une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec tous les codes et règles locaux. Utilisation l Cet appareil doit être utilisé uniquement pour l’usage pour lequel il a été conçu, c’est à dire pour la cuisson domestique de denrées alimentaires. Tout autre usage

CONSIGNES DE SECURITE de l’appareil serait considéré comme inapproprié et, par conséquent, dangereux.

Le fabricant décline toute responsabilité pour tout dommage causé par un usage inapproprié ou incorrect de l’appareil. l Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l’appareil de quelque façon que ce soit. l Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. l Ne branchez pas l’appareil à une prise de courant non protégée contre les surcharges (fusible). l N’utilisez jamais de multiprise ou de rallonge pour brancher l’appareil. l MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l’enceinte de l’appareil ou dans la structure d’encastrement. l Ne stockez pas dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables. l Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à proximité ou sur l’appareil. l Les foyers ne doivent pas être mis en marche à vide, sans casseroles. l N’utilisez pas votre cuisinière pour chauffer une pièce. l Ne rayez pas la plaque de cuisson avec des objets pointus. N’utilisez pas la table comme surface de travail. l N’utilisez jamais ce produit si le câble d’alimentation, le bandeau de commande, la vitre sont endommagés de telle sorte que l’intérieur de l’appareil est accessible. l Assurez-vous que les petits appareils électroménagers ou leur câble d’alimentation n’entrent pas directement en contact avec le four chaud ou la plaque de cuisson, car leur isolation ne résiste pas aux températures élevées. l Utilisez uniquement une batterie de cuisine adaptée et compatible avec votre appareil (pour plus d’informations, reportez-vous au chapitre Choix du récipient). l Avant de mettre la plaque de cuisson en fonctionnement, nettoyez les liquides ou résidus qui ont été renversés. l Le sucre chauffé à haute température, en particulier, entrant en contact avec la plaque vitrocéramique peut provoquer des dommages irréversibles. l La préparation des mets dans des récipients en aluminium ou plastique sur les foyers chauds n’est pas permise. Ne déposez aucun objet en plastique ou en feuille d’aluminium sur le foyer chaud.

CONSIGNES DE SECURITE l Évitez de poser sur la plaque de cuisson vitrocéramique des récipients humides, car ils peuvent provoquer des dommages irréversibles sur celle-ci (taches indélébiles). l Ne pas poser sur la porte du four ouverte des objets d’un poids supérieur à 15 kg et sur la table de cuisson d’un poids supérieur à 25 kg. l Ne rangez pas de récipients ni de matériaux inflammables dans le tiroir sous le four; la température à l’intérieur du tiroir peut en effet être très élevée et vous risquez de provoquer un incendie. l ATTENTION : Ne laissez pas d’objets lourds ou tranchants tomber sur la plaque de cuisson.

Entretien l Avant de lancer un cycle de nettoyage du four par catalyse, retirez les éclaboussures excessives. Pour des informations plus détaillées, référez-vous au chapitre «Nettoyage et entretien». Service - réparations l En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages et ne sont pas couvertes par la garantie. Contactez le service après-vente de votre revendeur et exigez des pièces de rechange certifiées Constructeur.

CONSEILS D’ÉCONOMIE D’ÉNERGIE Une utilisation responsable de l’énergie est une source d’économie mais aussi un geste très important pour notre environnement. Relevons le défi d’économie d’énergie ! Voici quelques conseils:

Si le temps de cuisson est supérieur à 40 minutes, éteignez le four 10 minutes avant la fin de la cuisson ; la cuisson se terminera alors avec la chaleur résiduelle du four.

l Utiliser des récipients de cuisson adaptés

Des casseroles à fond plat et épais permettent d’économiser jusqu’à 1/3 d’énergie. N’oubliez pas d’utiliser les couvercles, sinon la consommation d’énergie est quadruplée ! l Choisir une casserole adaptée à la surface du foyer Le diamètre du fond de la casserole doit couvrir complètement la zone de cuisson. l Garder les zones de cuisson et les fonds des casseroles propres Les salissures empêchent le transfert de chaleur, les salissures fortement calcinées nécessitent souvent l’utilisation de produits difficilement dégradables pour l’environnement. l Éviter de soulever trop souvent le couvercle l Eviter d’ouvrir trop souvent la porte du four l Terminer la cuisson en utilisant la chaleur résiduelle de la plaque de cuisson Si le temps de cuisson est long, éteignez le foyer 5 à 10 minutes avant la fin de la cuisson ; la cuisson se terminera alors avec la chaleur résiduelle de la plaque de cuisson. Ceci vous permet d’économiser jusqu’à 20 % d’énergie. l Utiliser le four uniquement pour vos mets les plus volumineux La préparation d’une viande d’un poids inférieur à 1 kg est plus économique si vous utilisez la plaque de cuisson.

Note : Si vous utilisez la minuterie, programmez un temps de cuisson plus court. l Bien fermer la porte du four

La chaleur s’échappe au travers des encrassements des joints de la porte. Il faut impérativement les nettoyer. l Ne pas encastrer la cuisinière à proximité directe des réfrigérateurs / congélateurs La consommation d’électricité augmenterait inutilement.

Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit

être recyclé soit démantelé afin de réduire tout impact sur l’environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses.

Tous les matériaux utilisés pour les emballages sont inoffensifs pour l’environnement et ils sont 100 % recyclables et portent un symbole de tri approprié.

Note : Les matériaux d’emballage (sachets en polyéthylène, morceaux de polystyrène, etc.) peuvent représenter un danger. Conservezles hors de portée des enfants.

DESCRIPTION DE L’APPAREIL

4 : Voyant de fonction du four 5 : Plaque à induction 6 : Poignée de la porte du four 7 : Tiroir

7: Senseur de la fonction de chauffage 8: Senseur booster

Pour éviter le basculement de la cuisinière, installez la fixation fournie avec votre produit en procédant comme suit : Sur le mur contre lequel sera installée la cuisinière, percez un trou à 6,0 cm du sol (A). Percez ensuite un deuxième trou à 10,3 cm du sol (B). À l’aide des 2 vis et chevilles fournies, fixez l’équerre au mur en alignant les trous de l’équerre avec ceux que vous venez de percer.

l Veillez à ce que la pièce dans laquelle la cuisinière est installée soit bien aérée.

Les éléments de commande doivent rester facilement accessibles. l Les meubles pour encastrement exigent l’utilisation de revêtements et de colles résistant à des températures de 100°C. Dans le cas contraire, la surface peut être déformée et le revêtement décollé. l Installez la cuisinière sur une surface rigide et plane. l Les hottes doivent être installées selon les recommandations de leurs modes d’emploi.

l Avant toute utilisation, la cuisinière doit

être mise à niveau, ce qui est très important pour que la graisse soit distribuée de manière uniforme sur la poêle. Pour une mise à niveau parfaite de l’appareil, utilisez les pieds de réglage, accessibles après avoir enlevé le tiroir. La hauteur des pieds réglables est de 5mm.

Ne traitez pas les extrémités du câble par soudure. La gaine de câble doit être montée dans le dispositif de décharge de traction, qui est adapté aux câbles d’un diamètre de

Avant de raccorder l’appareil à l’alimentation

électrique, il est important de lire les informations figurant sur la plaque signalétique et le schéma de raccordement.

GNYE BN L’appareil est configuré en usine pour une alimentation en courant alternatif monophasé

(230 V 1N ~ 50 Hz) et équipé d’un câble de raccordement H05VV-F 3G 4 mm² connecté au bornier. Les fils du câble de raccordement sont marqués comme suit : fil de phase L BN - marron, fil neutre N - BU - bleu, fil de terre PE - GNYE - jaune-vert.

Avertissement. L’installateur est tenu de fournir à l’utilisateur le « Certificat de raccordement électrique de l’appareil ».

Vous pouvez configurer l’appareil pour une alimentation biphasée ou triphasée (400 /

230V) en pontant les bornes du bornier selon le tableau et les schémas de raccordement ci-dessous, point 2 et point 3, puis vous devez utiliser un câble de connexion spécifié dans le tableau au lieu du câble fourni avec l’appareil. Utilisez les ponts de connexion fournis avec l’appareil. Pour accéder au bornier, retirez le couvercle en le soulevant avec un tournevis à tête plate.

Un raccordement de l’appareil autre que celui indiqué sur le schéma électrique peut endommager l’appareil.

Pour un raccordement 230 V monophasé avec un fil neutre, les 1 bornes 1-2-3 et 4-5 sont pontées, et le fil de terre est connecté à la borne de terre . Pour un raccordement biphasé 400/230 V avec un fil neutre, les 2 bornes 2-3 et 4-5 sont pontées, et le fil de terre est connecté à la borne de terre .

4 bornes 4-5 sont en pont, les fils de L3 phase individuels sont connectés 5 Avertissement : Si le câble d’alimentation de l’appareil est endommagé, il doit être remplacé par le fabricant, par le service après-vente ou par un spécialiste qualifié.

UTILISATION Avant la première utlisation de la cuisinière

Si l’horloge n’est pas mise à l’heure, le four ne pourra pas fonctionner.

• enlever tous les éléments de l’emballage, vider le tiroir, nettoyer le four afin de supprimer tous les restes de produits utilisés pour le protéger,

• enlever tous les accessoires du four et les nettoyer à l’eau chaude avec du produit nettoyant, • mettre en marche la ventilation mécanique ou aérer en ouvrant une fenêtre, • chauffer le four en mode convection naturelle, 250°C, sur une durée moyenne de 30 minutes, enlever toutes les salissures, • nettoyer l’intérieur du four soigneusement.

Laver l’intérieur du four uniquement avec de l’eau chaude et une petite quantité de produit nettoyant.

Pour éteindre le four à une heure fixée au préalable, il faut : l pour activer la fonction de la durée, régler la manette des fonctions du four sur la fonction voulue et la manette de la température sur la valeur adéquate. l appuyer sur la touche OK jusqu’à ce que le message dur s’affiche brièvement sur l’affichage et le symbole clignote, l régler la durée de travail souhaitée à l’aide des touches < / >, dans une étendue de 1 minute à 10 heures.

Après le réglage de l’heure, au bout de 7 secondes environ, les nouvelles données sont sauvegardées et le point sous le symbole cesse de clignoter.

L’heure peut être corrigée par la suite, appuyer simultanément sur les touches < / >, lorsque le point sous le symbole clignote, l’heure actuelle peut être corrigée. Attention ! Le four peut être mis en marche après l’apparition du symbole sur l’afficheur.

Modification de la luminosité de l’afficheur Il est possible de modifier la luminosité de l’afficheur dans une étendue de 1 à 9, où 1 correspond au réglage le plus sombre et 9 au réglage le plus claire. La valeur saisie est applicable lorsque l’horloge n’est pas active (c.-à-d. l’utilisateur n’a touché aucune touche pendant au moins 7 secondes). La luminosité de l’afficheur peut être modifiée de la manière suivante : l appuyer simultanément sur les touches < / >, l à l’aide de la touche OK sélectionner la fonction bri (la première pression entraîne le passage à la fonction ton, la deuxième à la fonction bri). l à l’aide de la touche < / > sélectionner la luminosité adaptée: dans une étendue de 1 à 9 à l’aide de la touche > dans une étendue de 9 à 1 à l’aide de la touche < .

Suppression des réglages

Vous pouvez à tout moment supprimer les réglages du minuteur ou de la durée de travail. l pour supprimer le réglage de la durée de travail, appuyer simultanément sur les touches < / >. Suppression des réglages du minuteur : l à l’aide de la touche OK sélectionner la fonction de minuteur, l appuyer de nouveau sur la touche < / >,

Lorsque l’horloge est active (c.-à-d. l’utilisateur a appuyé sur la touche dans les 7 secondes), la luminosité de l’affichage est maximale. Mode nocturne Entre 22:00 et 6:00, l’afficheur diminue automatiquement la luminosité.

Modification de la tonalité du signal sonore

La tonalité du signal sonore peut être modifiée de la manière suivante: l appuyer simultanément sur les touches < / >, l à l’aide de la touche OK sélectionner la fonction ton, les indications de l’affichage clignoteront: l à l’aide de la touche < / > sélectionner la tonalité adaptée: dans une étendue de 1 à 3 à l’aide de la touche > dans une étendue de 3 à 1 à l’aide de la touche < .

UTILISATION Utilisation de la plaque de cuisson.

Pour les informations concernant les différents types de foyers, voir le chapitre Caractéristiques techniques. Principe de fonctionnement du foyer par induction Le générateur électrique alimente un inducteur situé à l’intérieur de l’appareil. Cet inducteur crée des champs magnétiques : ainsi, dès qu’un récipient à fond métallique est posé sur la plaque, des courants induits sont transmis au récipient. Ces courants font du récipient le véritable conducteur de chaleur, tandis que la surface vitrée de la plaque reste froide. Ce système prévoit l'utilisation de récipients dont les fonds sont réceptifs au fonctionnement du champ magnétique. En général, la technologie inductive se caractérise par deux qualités: ● la chaleur est émise uniquement par le récipient, elle est ainsi exploitée au maximum, ● il n'y a pas de phénomène d'inertie thermique, car la cuisson commence automatiquement au moment où le récipient est placé sur la plaque et se termine au moment où il en est retiré. Au cours de l’utilisation normale de la plaque d’induction différents types de sons peuvent être émis qui n’ont aucune influence sur le fonctionnement correct de la plaque. Sifflement à basse fréquence. Le son apparaît lorsque le récipient est vide, il disparaît après l’avoir rempli avec de l’eau ou d’y avoir mis le plat. ● Sifflement à haute fréquence. Le son apparaît dans des récipients qui ont été fabriqués à partir de plusieurs couches de matériaux différents et après la mise en marche de la puissance maximale de chauffage. Ce son s’intensifie également lorsqu’on utilise simultanément deux champs de chauffage ou plus à pleine puissance. Le son disparaît ou est moins intensif après la réduction de la puissance. ● Bruit de grincement. Le son apparaît dans des récipients qui ont été fabriqués à partir de plusieurs couches de matériaux différents. L’intensité du son dépend du moyen de cuisson. ● Bruit de bourdonnement. Le son apparaît au cours du travail du ventilateur de refroidissement des systèmes électroniques. Les sons qui peuvent être audibles lors de l’exploitation correcte résultent du travail du ventilateur de refroidissement, des dimensions du récipient et du matériau dont il est fait, du moyen de cuisson des plats et de la puissance de chauffage mise en marche. Ces sons sont un phénomène normal et ne signifient pas une panne de la plaque d’induction. ●

Le ventilateur fonctionne jusqu’au refroidissement suffisant du système électronique, que les zones de cuisson soient activées ou non.

Transistor : La température des éléments électroniques est continuellement mesurée à l’aide de la sonde. Si la chaleur augmente d’une façon dangereuse, ce circuit réduit automatiquement la puissance du foyer ou déconnecte les foyers se trouvant le plus près des éléments électroniques chauffés. Détection : le détecteur de présence d’une casserole permet le fonctionnement de la plaque, et donc le chauffage. Les petits objets placés sur la surface chauffante (p. ex. une petite cuillère, un couteau, une bague...) ne seront pas considérés comme une casserole et la plaque ne se mettra pas en marche. Détecteur de présence d’une casserole dans le champ d’induction. Un détecteur de présence de casserole est installé dans les plaques possédant les champs d’induction. Lors du fonctionnement de la plaque, le détecteur de présence de casserole commence puis arrête automatiquement l’émission de chaleur dans le foyer de cuisson quand la casserole est placée sur la plaque puis quand elle en est retirée. Cela garantit donc des économies d’énergie. • Si le foyer de cuisson est utilisé avec une casserole appropriée, le niveau de chaleur s’affiche sur l’afficheur. • L’induction exige l’utilisation de casseroles adaptées, dont le fond est en matériau magnétique (Tableau). Si, sur le foyer de cuisson, on n’a pas placé de casserole ou placé une casserole inappropriée, le symbole s’affiche sur l’afficheur. Le foyer ne s’allume pas. Si au bout de 10 minutes aucune casserole n’est détectée, l’opération de mise en marche de la plaque est supprimée. L’extinction du foyer de cuisson s’effectue à l’aide du senseur de commande, retirer la casserole n’est pas suffisant. Le détecteur de casserole ne fonctionne pas comme le senseur principal de la plaque. La plaque chauffante à induction est équipée de senseurs qui fonctionnent par le toucher du doigt des surfaces marquées. Tout réglage du senseur est confirmé par un signal sonore. Lors de la mise en marche et de l’extinction ainsi que lors du réglage de niveau de puissance de cuisson, faire attention à n’appuyer que sur un seul senseur. Si on appuie simultanément sur plusieurs senseurs (à l’exception de l’horloge et de la clef), le système ignore les signaux de commande introduits, et si les senseurs restent longtemps appuyés, le signal d’anomalie retentit. Une fois l’utilisation terminée, éteindre le foyer de cuisson avec le régulateur et ne pas tenir compte des indications du détecteur d’ustensiles.

UTILISATION La qualité des ustensiles de cuisine est une condition de base pour que le fonctionnement de la plaque soit efficace.

Choix des récipients de cuisson pour le foyer à induction

Caractéristique des récipients.

Utiliser toujours des casseroles de haute qualité, avec un fond idéalement plat : l'utilisation de ce type de casseroles empêche la formation de points de température trop élevée, où la nourriture pourrait coller pendant la cuisson.Les casseroles et les poêles avec des parois métalliques épaisses assurent une parfaite répartition de la chaleur.

● Faire attention à ce que les fonds de casseroles soient secs : lors du remplissage d'une casserole ou de l'utilisation d'une casserole sortie du réfrigérateur et avant de la placer sur la plaque, vérifier si son fond est complètement sec. Cela empêchera de salir la surface de la plaque.

● Un couvercle sur la casserole évite les pertes de chaleur et réduit ainsi la durée de cuisson et donc la consommation d'énergie. ● Afin de constater si les récipients son adéquats il faut vérifier si la base du récipient attire un aimant. ● Afin d'assurer un contrôle optimal de la température par le module d'induction, le fond du récipient doit être plat. ● Les fonds de casserole bombés en creux ou avec un logo du fabricant profondément gravé ont une influence négative sur le contrôle de la température par le module d'induction et peuvent causer une surchauffe des récipients. ● Ne pas utiliser de récipients endommagés, p. ex. avec un fond déformé par une température trop élevée. ● En utilisant de grands récipients avec un fond ferromagnétique dont le diamètre est inférieur au diamètre total du récipient, seul la partie ferromagnétique du récipient se réchauffe. Ceci provoque une situation où il est impossible de répartir uniformément la chaleur dans le récipient. La zone ferromagnétique est réduite dans la base du récipient en raison des éléments en aluminium qu’y sont placés, c’est pourquoi la quantité de chaleur fournie peut être inférieure. Des problèmes avec la détection du récipient ou l’absence de son détection peuvent apparaître. Le diamètre de la partie ferromagnétique du récipient devrait être adapté à la dimension de la zone de chauffage afin d’obtenir des résultats optimaux de cuisson. Dans le cas où le récipient n’est pas détecté sur la zone de chauffage il est conseillé de le tester sur une zone de chauffage avec un diamètre respectivement inférieur. 23

UTILISATION Pour la cuisson à induction il faut utiliser uniquement des récipients ferromagnétiques en matériaux tels que :

● l’acier émaillé ● la fonte ● les récipients spéciaux en acier inoxydable pour la cuisson à induction. Symboles sur les ustensiles de cuisine

Aluminium Fonte Utiliser les casseroles magnétiques (en fer émaillée, en acier ferrite inoxydable, en fonte) vérifier en appliquant un aimant sur le fond de casserole (il doit s’y coller). Ne détecte pas la présence de la casserole A l’exception des casseroles en acier ferromagnétique Ne détecte pas la présence de la casserole Haute efficacité Attention : les casseroles peuvent rayer la plaque Haute efficacité Les ustensiles de cuisson recommandés devraient posséder un fond plat, épais et lisse Ne détecte pas la présence de la casserole Ne détecte pas la présence de la casserole Ne détecte pas la présence de la casserole

Dimensions des récipients.

● Afin d’obtenir le meilleur effet de cuisson il faut utiliser des ustensiles d’une dimension du fond (de la partie ferromagnétique) qui correspond à la dimension du champ de cuisson. ● L’utilisation d’ustensiles d’un diamètre du fond inférieur au champ de cuisson réduit l’efficacité du champ de cuisson et prolonge le temps de cuisson. ● Les champs de cuisson possèdent un seuil inférieur de possibilité de détection des ustensiles qui dépend du diamètre de la partie ferromagnétique du fond de l’ustensile et du matériau dont est fait l’ustensile. L’utilisation d’un ustensile qui n’est pas ajusté peut empêcher la détection de l’ustensile par le champ de cuisson. Foyer à induction

Diamètre du fond du récipient pour la cuisson par induction

● La plaque de cuisson est équipée de senseurs électroniques, qu'on met en fonctionnement en les appuyant pendant au moins 1 seconde. ● Chaque mise en marche des senseurs est signalisée par un signal sonore. Ne laisser aucun objet sur les emplacements des senseurs (ce qui peut provoquer la signalisation d'une anomalie) ; ces senseurs doivent toujours être maintenus propres.

1 seconde. La plaque de cuisson est active lorsque „0” apparaît sur tous les indicateurs (3).

Si au cours des 10 secondes, aucun senseur n'est activé, la plaque de cuisson s'éteint. Mise en fonctionnement d'un foyer Après la mise en fonctionnement de la plaque avec le senseur principal , mettre en fonctionnement le foyer de cuisson sélectionné (5) dans les 10 secondes. 1. Après avoir touché le senseur indiquant le foyer de cuisson choisi (5), sur l'indicateur de niveau de puissance correspondant à ce foyer s’éclaire en alternance le chiffre „0”. 2. On peut régler le niveau souhaité de puissance de chauffe à l'aide du senseur et du senseur . Si dans les 10 secondes après la mise en fonctionnement de la plaque, aucun senseur n'est commandé, le foyer s'éteint. Le foyer de cuisson est actif lorsqu'un chiffre ou une lettre est allumé sur tous les afficheurs, ce qui signifie que le foyer est prêt à effectuer le réglage de puissance de chauffe. Réglage du niveau de puissance de chauffe d'un foyer induction Pendant l'affichage sur l'indicateur de foyer s’éclaire “0” en alternance, il est possible de commencer à régler le niveau de puissance de chauffe souhaité avec les senseurs et .

Mise hors circuit de la plaque de cuisson entière ● La plaque de cuisson fonctionne tant qu'au moins un des foyers est allumé. ● En appuyant sur le senseur principal , on éteint la totalité de la plaque de cuisson Si un foyer de cuisson est chaud, sur les indicateurs de foyers s'affiche la lettre « H » , symbole de chauffe résiduelle. Fonction Booster « P » La fonction Booster consiste à augmenter la puissance du foyer Ø 260 de 2100W à 3400W, Du foyer Ø 210 de 2000W à 3000W. Du foyer Ø 160 de 1200W à 1400W. Afin d’activer la fonction Booster, sélectionner d’abord le foyer et ensuite appuyer sur le senseur pour sélectionner la fonction Booster, ce qui est signalé par l’apparition de la lettre “P” sur l’afficheur du foyer. L'extinction de la fonction Booster se fait après avoir appuyé de nouveau sur le senseur lorsque le foyer à induction est actif ou après l’enlèvement de la casserole du foyer à induction. Pour le foyer Ø 260 / Ø 210 / Ø 160 la duré de fonctionnement de la fonction Booster est limitée par le panneau de senseur à 10 minutes. Après l'extinction automatique de la fonction Booster, le foyer de cuisson continue à chauffer avec la puissance nominale. La fonction Booster peut être remise en marche à condition que les détecteurs de température dans les circuits électroniques et dans la bobine donnent cette possibilité. Si une casserole est retirée du foyer de cuisson lors du fonctionnement de la fonction Booster, la fonction reste active et le comptage de la durée continue. En cas de dépassement de la température (du circuit électronique ou de la bobine) du foyer de cuisson lors du fonctionnement de la fonction Booster, la fonction Booster s’arrête automatiquement. Le foyer de cuisson revient à la puissance nominale.

L’activation de la fonction Booster dans les deux zones de cuisson à la fois entraînera le dépassement de la puissance maximale disponible. Dans ce cas, la puissance de chauffe de la première zone de caisson activée sera baissée jusqu’au niveau le plus minimal possible.

Fonction blocage La fonction de blocage sert à protéger la plaque de cuisson contre toute mise en fonctionnement involontaire par des enfants, et sa mise en marche redevient possible après déblocage. La fonction de blocage est possible à la plaque de cuisson activée et désactivée. Activation et désactivation de la fonction de blocage L'activation et la désactivation de la fonction de blocage de la plaque de cuisson se fait avec le senseur en le appuyant pendant 5 secondes. L'activation de la fonction de blocage est signalée par allumage de la diode de signalisation. La plaque reste bloquée jusqu'à son déblocage, même si le panneau de la plaque est éteint et remise en marche. Le débranchement de la plaque du réseau d’alimentation arrêtera le blocage de la plaque. Indicateur de chaleur résiduelle Après la fin de la cuisson, il reste dans le verre céramique de l’énergie thermique nommée chaleur (ou chauffe) résiduelle. L'affichage de l'indication de chauffe résiduelle se passe en deux étapes. Au moment de l'extinction d'un foyer chaud ou de la totalité de l'appareil, quand la température dépasse 60°C, la lettre „H” apparaît sur l'afficheur approprié. L'indication de chaleur résiduelle est affichée tant que la température du foyer dépasse 60°C. Pour les températures de 45°C à 60°C, l'indication „h” apparaît sur l'afficheur, ce qui symbolise une chaleur résiduelle basse. Quand la température baisse au dessous de 45°C, l'indicateur de chaleur résiduelle s’éteint. Tant que l'indicateur de chaleur résiduelle est allumé ne pas toucher le foyer de cuisson à cause des risques de brûlures et ne poser sur lui aucun objet sensible à la chaleur ! En cas de coupure d'électricité, l'indicateur de chauffe résiduelle „H“ n'est plus affiché. Malgré cela les foyers peuvent être encore chauds!

UTILISATION Limitation du temps de travail

Dans le but d'augmenter la fiabilité de travail, la plaque à induction est équipée d'un limiteur de temps de travail pour chaque foyer. La durée maximale de travail est fonction du niveau de puissance de chauffe choisi précédemment. Si le niveau de puissance de chauffe n'est pas changé pendant une longue durée (voir tableau ci-contre) alors le foyer correspondant s'éteint automatiquement et l'indicateur de chauffe résiduelle est activé. Il est cependant possible, à chaque instant, de rallumer et d'utiliser, conformément au mode d'emploi, le foyer concerné.

Niveau de puissance de de fonctionnement en heures chauffe

● Sur l'afficheur s’éclaira en alternance le chiffre de niveau de puissance réglée et la lettre A.

Niveau automatique de puissance de à pleine puissance chauffe (en minutes)

● Sélectionner le foyer de cuisson approprié avec le senseur (5). Il s’éclaire alors en alternance le chiffre de la puissance de chauffe. ● Activer ensuite l'horloge dans 10 secondes en appuyant sur le senseur . ● Régler la nouvelle durée à l'aide des senseurs ou .

Mise en marche de l'horloge

L'horloge de programmation facilite la cuisson grâce à la possibilité de programmer la durée de fonctionnement des foyers de cuisson. Il peut également servir comme un minuteur. ● Sélectionner le foyer de cuisson approprié avec le senseur (5). Le chiffre„0” reste allumé en alternance. ● Régler le niveau de puissance souhaité entre 1 - 9 à l'aide des senseurs ou . ● Activer ensuite l'horloge dans 10 secondes en appuyant sur le senseur . ● Régler la durée de cuisson souhaitée (01 à 99 minutes) à l'aide des senseurs ou . ● La diode de signalisation correspondant au foyer de cuisson reste allumée près de l'afficheur d’horloge

Contrôle de l’écoulement du temps de cuisson

A tout moment il est possible d’afficher la durée résiduelle de cuisson, en touchant le senseur de l’horloge . Le temps actif de fonctionnement de l’horloge pour un foyer de cuisson correspondant est signalé par la diode clignotante. Extinction de l'horloge Après écoulement du temps de cuisson programmé, un signal sonore retentit, qui peut être éteint en appuyant sur un quelconque senseur sinon l'alerte s’éteint automatiquement au bout de 2 minutes.

Tous les foyers de cuisson peuvent fonctionner simultanément dans le système de réglage de la durée à l'aide de l'horloge.

S'il s'avère nécessaire d'éteindre l'horloge plut tôt :

● Activer le foyer de cuisson avec le senseur (5). Le chiffre de puissance de chauffe s'illumine plus intensément. ● Appuyer ensuite sur le senseur , maintenir 3 secondes ou modifier le temps du minuteur par le senseur et jusqu’à afficher „00”.

En cas de réglage plus qu’un temps, l’afficheur de l’horloge montre le temps le plus court. En plus cela est signalé par la diode clignotante.

La fonction de réchauffement d'un plat maintient au chaud l'aliment préparé sur le foyer de cuisson. Le foyer de cuisson sélectionné est mis à basse puissance de chauffe. Lorsque la puissance du foyer est commandée par la fonction de réchauffement d'un plat, la température du plat est maintenue à environ 65°C. Ainsi le plat chaud, prêt à être consommé, ne colle pas au fond de la casserole et son goût ne se dégrade pas. Cette fonction peut également être utilisée pour fondre du beurre, du chocolat, etc. La condition pour profiter correctement de cette fonction est l'utilisation d'une casserole appropriée avec un fond plat, pour que la température de la casserole soit précisément mesurée par le détecteur situé dans le foyer. La fonction de réchauffement d'un plat peut être appliquée pour chaque foyer. Pour des raisons microbiologiques, il est déconseillé de maintenir un plat au chaud trop longtemps, c'est pourquoi cette fonction s’éteint au bout de 2 heures. La fonction de réchauffement d’un plat est réglée comme une puissance de chauffe supplémentaire, entre la position „0 1” et apparaît sur l’afficheur par le symbole .

Mise en marche du minuteur

Si la plaque de cuisson est éteinte : ● Pour mettre en marche la plaque, toucher le senseur principal de la plaque chauffante . ● Activer ensuite le minuteur par le senseur . ● Régler la durée du minuteur à l'aide des senseurs ou . Extinction du minuteur Après l’écoulement de la durée programmée, une alarme sonore continue retentit. Pour l'éteindre, appuyer sur un quelconque senseur sinon elle s’éteindra automatiquement au bout de 2 minutes. S'il s'avère nécessaire d’éteindre l'alarme plus tôt : ● Appuyer ensuite sur le senseur , maintenir 3 secondes ou modifier le temps du minuteur par le senseur et jusqu’à afficher „00” ● Si l'horloge a été programmée comme minuteur, elle ne fonctionne pas comme programmateur de durée de cuisson.

La mise en fonctionnement de la fonction de réchauffement s’effectue de la manière suivante : après avoir sélectionné le foyer désiré à l’aide de senseur (5) appuyer sur le senseur de la fonction de réchauffement

, l’afficheur indiquera un signe .

La fonction du minuteur s’annule au moment de l’activation de la fonction de l’horloge.

MODE D’UTILISATION Les fonctions du four et de son utilisation.

Positions du bouton des fonctions du four

Les informations concernant l’équipement du four et de ses éléments chauffants se trouvent dans le tableau du chapitre « Caractéristiques de l’appareil » selon le modèle du four.

Four avec circuit d’air forcé et fonction Soft Steam Le four est chauffé par les éléments chauffants supérieur et inférieur, le gril et l’élément chauffant de la fonction Soft Steam. La commande du four se fait par le régulateur de température et le sélecteur du mode de fonctionnement du four. Le réglage se fait par la sélection du mode et de la température en tournant les sélecteurs sur la position voulue.

L’utilisation de cette fonction permet d’accélérer la cuisson, de cuire de grandes quantités d’aliments et d’augmenter la saveur des mets. Gril renforcé (gril et résistance de voûte) La fonction « gril renforcé » permet de griller en utilisant en même temps la résistance de voûte. Une température plus importante est obtenue dans la partie supérieure du four, afin de cuire des quantités plus importantes et de brunir les aliments.

Cette fonction permet une cuisson complémentaire de la base de vos pâtisseries ou tartes.

Activation de la fonction :

1.Ouvrir la porte du four. 2.Remplir le fond de la chambre de cuisson avec de l’eau courante. Attention : Verser l’eau lorsque le four est froid. 3.Régler la fonction Soft Steam sur le sélecteur. 4.Tourner le régulateur pour régler la température souhaitée. 5.Après le réchauffement du four pendant 5-10 min, placer le plat à l’intérieur et fermer la porte. 6.Pour éteindre le four, tourner le régulateur de la température et le sélecteur des modes sur la position « éteint ». 7.Éliminer l’eau du four. Attention : Avant d’éliminer l’eau du four, s’assurer que le four est froid.

Cette fonction permet une cuisson ventilée par l’air forcée grâce au thermo-ventilateur situé au fond du four. Ce mode de cuisson permet une distribution uniforme de la chaleur autour des plats.Lors de l’utilisation de cette fonction, diminuer de 20°C ŕ 40°C la température utilisée en convection naturelle. Les avantages de cette fonction : - la durée initiale de mise à température du four est diminuée via le raccourcissement de la phase de préchauffage, - elle permet de cuire sur deux niveaux à la fois, - les viandes perdent moins de graisse et de jus, conservant ainsi une meilleure saveur. Convection naturelle ventilée Cette combinaison de fonction permet de cuire plus facilement les pizzas entre autres.

La manette positionnée sur cette fonction allume l’éclairage du four uniquement.

Cette fonction permet d’augmenter la température au niveau de la pâte des pâtisseries pour qu’elles soient plus croustillantes.

Mode de cuisson ECO Cette fonction permet de chauffer les plats de manière optimisée pour permettre d’économiser de l’énergie. Le temps de cuisson peut être allongé.

Sur cette position, l’éclairage du four reste éteint.

MODE D’UTILISATION Voyants de contrôle

émis par la résistance incandescente du gril. Pour allumer le gril, il faut : l tourner la manette sur la position l monter le four en température durant approximativement 5 minutes (porte du four fermée). l insérer la lèchefrite avec votre plat au niveau correspondant. Si vous utilisez la broche, choisir le niveau plus bas que le niveau de la broche pour y déposer une lèchefrite afin de récupérer la graisse. l fermer la porte du four.

Important ! l Aucune plaque de cuisson ou autres

éléments ne faisant pas partie de l’équipement du four ne peuvent se trouver dans la chambre de cuisson au moment de la chauffe rapide. Il est déconseillé d’utiliser la fonction de chauffe rapide avec le programmateur activé. l L’apparition de la condensation sur le côté intérieur de la porte et sur les parois du four est liée à la présence de la vapeur dans la chambre de cuisson. Une fois la cuisson terminée, essuyer l’eau condensée. l Prendre toutes les précautions et s’écarter de l’appareil lors de l’ouverture de la porte pendant la cuisson, car la vapeur se dégageant de l’intérieur du four peut être dangereuse.

Pour les températures correspondant à l’utilisation du gril, voir Cuisson au four Conseils pratiques

Utiliser le gril la porte du four fermée. Lors d’utilisations du gril, les parties accessibles du four peuvent devenir brûlantes. Tenir les enfants à l’écart.

CUISSON AU FOUR – CONSEILS PRATIQUES Pâtisseries l l

Cuisson et rôtissage des viandes l l l l

le four est destiné à la préparation des portions de viande dont le poids est supérieur à 1 kg. Nous recommandons la préparation des parts plus petites sur la plaque de cuisson, nous recommandons l’utilisation de récipients résistant à la chaleur. Leurs poignées devront être également résistantes à de hautes températures, dans le cas d’utilisation d’un support grille ou d’une broche, nous recommandons de poser au niveau inférieur une lèchefrite contenant une petite quantité d’eau, normalement, la viande doit être retournée au minimum une fois à la moitié du temps de cuisson. Le rôti doit également être arrosé de sa sauce ou d’eau chaude salée. Il ne faut pas asperger le rôti avec de l’eau froide.

Paramètres recommandés lors de l’utilisation de la mode de cuisson ECO Type de cuissons Plat

(0C) Fonctions de cuisson

(il suffit d’appuyer sur la partie saillante avec le pouce). Manipuler avec précaution – risque de blessures – tenir à l’écart des enfants.

Avant de procéder au nettoyage, il faut déconnecter la cuisinière de l’alimentation électrique et faire attention à ce que toutes les manettes soient en position ‘●’

/ ‘0’. Nettoyez la plaque de cuisson uniquement une fois que le voyant de chaleur résiduelle est éteint.

l Nous recommandons l’utilisation des produits de nettoyage délicats, adaptés, tels que liquides et émulsions qui éliminent la graisse. En particulier, nous préconisons l’utilisation de produits spéciaux pour nettoyage et entretien des appareils vitrocéramiques. Nous recommandons

également l’utilisation de l’eau chaude avec du produit nettoyant.

Plaque vitrocéramique l La plaque doit être nettoyée systématiquement après chaque usage. Dans la mesure du possible, nous recommandons de nettoyer la plaque lorsqu’elle est tiède

(le voyant de chaleur résiduel éteint). Eviter un fort encrassement de la plaque de cuisson, en particulier, et éviter de brûler les liquides ayant débordé. l Ne pas utiliser de produits nettoyants abrasifs tels que les poudres à récurer contenant des agents abrasifs, pâtes abrasives, pierres abrasives, pierres ponces, éponges en acier, etc. Ils peuvent rayer la surface de la table de cuisson et provoquer des dommages irréversibles. l Pour nettoyer les salissures ayant adhéré sur la table, utiliser un grattoir non fourni avec l’appareil. Faites attention à ne pas abîmer le cadre de la plaque céramique.

l Pour le nettoyage, utiliser un torchon doux et délicat, absorbant bien l’humidité. l La plaque vitrocéramique doit être soigneusement séchée après tout nettoyage. l Faire particulièrement attention à ne pas abîmer la plaque vitrocéramique, à ne pas provoquer de rayures profondes ni d’éclats suite aux chocs provoqués par des couvercles en métal ou autres objets aux rebords tranchants.

Pour les besoins d’entretien et de maintenance de l’appareil, il est interdit d’utiliser des produits abrasifs. Pour nettoyer le bandeau de commande, utiliser uniquement de l’eau chaude avec une petite quantité de liquide vaisselle ou de nettoyant pour vitres. Ne pas utiliser de produit à récurer.

NETTOYAGE ET ENTRETIEN Four

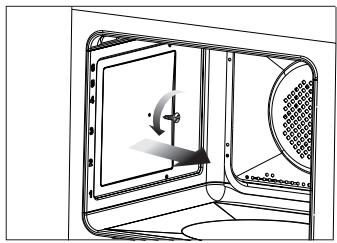

Après le nettoyage des gradins, il faut les replacer dans les trous de fixation et faire entrer les crochets.

l Nettoyer le four lorsqu’il est encore tiède. l Le four doit être nettoyé après chaque utilisation. Pour plus de visibilité, nettoyer le four l’éclairage allumé. l Laver l’intérieur du four uniquement avec de l’eau chaude et une petite quantité de produit nettoyant. l Après avoir nettoyé le four, il faut l’essuyer soigneusement.

-verser dans la fente du fond du four environ 250 ml 6% de vinaigre sans herbes, - laisser le vinaigre agir pendant 30 minutes pour que les dépôts de tartre se dissolvent, -nettoyer la fente à l’aide d’eau tiède et d’un chiffon doux. Attention : Il est conseillé de procéder au nettoyage tous les 5-10 cycles, en utilisant la fonction Soft Steam.

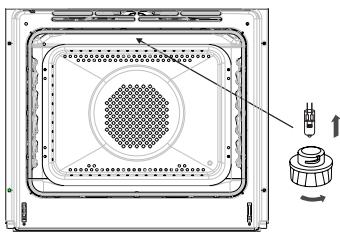

Comment changer l’ampoule halogène de l’éclairage du four

Durant le nettoyage, les surfaces peuvent

être plus chaudes qu’en usage normal. Tenir les enfants à l’écart.

2. Dévisser, laver le couvercle et le sécher soigneusement. Retirer l’ampoule halogène en utilisant pour cela un chiffon ou du papier, en cas de besoin il faut remplacer l’ampoule halogène par une nouvelle: Tension 230 V Puissance 25 W G9. Placer précisément l’ampoule halogène dans le siège d’encastrement. Fixer le couvercle.

NETTOYAGE ET ENTRETIEN Retrait de la porte

Démontage de la vitre intérieure

Vous pouvez retirer la porte du four pour avoir un meilleur accès à la cavité lors du nettoyage. Pour ce faire, il faut ouvrir la porte et soulever le dispositif de verrouillage dans la charnière (fig.A). Soulevez légèrement la porte et tirez-la vers vous sous l’angle d’environ 45 ° par rapport au niveau horizontal. Afin de remonter la porte, procédez dans l’ordre inverse. Faites attention à mettre correctement le cran de la charnière sur l’ergot de la porte-charnière. Après avoir remis la porte du four, baissez obligatoirement le dispositif de verrouillage. Si vous ne le faites pas, vous risqueriez d’endommager la charnière lors de la fermeture de la porte.

1. Retirer la plinthe supérieure de la porte.

4. Laver la vitre à l’eau chaude avec un peu de produit de nettoyage.

La repose de la vitre se fait dans l’ordre inverse des opérations du démontage. La partie lisse doit se trouver en haut. Attention ! Il ne faut pas pousser simultanément la plinthe supérieure des deux côtés de la porte. Afin de placer correctement la plinthe supérieure de la porte il faut en premier placer l’extrémité gauche de la plinthe sur la porte et enfoncer l’extrémité droite jusqu’à ce qu’un « clic » se fasse entendre. Ensuite il faut enfoncer la plinthe du côté gauche jusqu’à ce qu’un « clic » se fasse entendre.

électrique de votre logement, le remplacer le cas échéant

2. L’appareil ne prend pas en compte les commandes entrées

Le panneau de commande n’est pas allumé

Vous avez appuyé sur plusieurs touches en même temps

N’appuyer que sur une touche à la fois (sauf pour l’extinction des foyers et le verrouillage de la cuisinière)

3. L’appareil ne répond pas et émet un bref signal sonore

La protection enfant est activée (verrouillage)

Suivre la procédure de déverrouillage

4. L’appareil ne répond pas et émet un signal sonore prolongé

Utilisation impropre (vous appuyez sur les mauvaises touches sensitives ou trop vite)

Éteindre et rallumer la plaque

Touche(s) sensitive(s) recouverte(s) ou sale(s)

Nous ne pouvons malheureusement pas être tenus responsables des dommages issus du non-respect des instructions du présent mode d’emploi.

10. La plaque à induction

émet une espèce de ronflement

Situation normale. Le ventilateur s’est mis en marche pour refroidir les dispositifs électroniques.

11. La plaque à induction Situation normale. En raison de la haute fréquence de fonctionémet une espèce de siffle- nement des inducteurs, lors de l’utilisation de plusieurs zones ment. de chauffe à puissance maximale, la plaque émet un léger sifflement.

Inducteurs surchauffés , refro- Vérifier que votre récipient est idissement insuffisant conforme aux indications des pages 26, 27.

à la norme EN 60350-1 /CEI 60350-1. Ces données sont définies pour des charges standard avec les fonctions actives : éléments chauffants inférieur et supérieur (mode conventionnel) et réchauffement avec l’assistance du ventilateur (si ces fonctions sont accessibles).

La classe d’efficacité énergétique est définie selon la fonction accessible dans le produit conformément à la priorité ci-dessous : Circuit d’air forcé ECO (chaleur tournante + ventilateur) Circuit d’air forcé ECO (élément chauffant inférieur + supérieur + grill + ventilateur) Mode conventionnel ECO (élément chauffant inférieur + supérieur) Pour définir la consommation d’énergie, démonter les glissières télescopiques (si le produit dispose de cet équipement). Le fabricant déclare que ce produit répond aux exigences essentielles des directives européennes suivantes: • Directive « basse tension » 2014/35/CE, • Directive de compatibilité électromagnétique 2014/30/CE, à la disposition des autorités de surveillance du marché.
