TPESF 1710-2 - TPESF1714-22 - Réfrigérateur congélateur combiné LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Réfrigérateur combiné avec congélateur
Caractéristiques techniques principales	Technologie NoFrost, classe énergétique A++
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 177 cm, Largeur : 55 cm, Profondeur : 63 cm
Poids	Environ 70 kg
Capacité totale	Environ 300 litres
Compatibilités	Compatible avec les accessoires Liebherr
Type de batterie	Non applicable
Tension	220-240 V
Puissance	150 W
Fonctions principales	Réfrigération, congélation, fonction SuperFrost
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Liebherr
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales utiles	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - TPESF 1710-2 - TPESF1714-22 LIEBHERR

Comment régler la température de mon LIEBHERR TPESF 1710-2 ?

Pour régler la température, appuyez sur le bouton de réglage de la température et utilisez les flèches pour augmenter ou diminuer la température souhaitée. Assurez-vous que le réfrigérateur est branché et en marche.

Mon LIEBHERR TPESF1714-22 ne refroidit pas correctement. Que faire ?

Vérifiez que la porte est bien fermée et qu'aucun objet ne bloque les ventilations. Assurez-vous également que l'appareil est réglé à une température adéquate et qu'il n'est pas surchargé.

Comment nettoyer l'intérieur de mon LIEBHERR ?

Débranchez l'appareil avant de le nettoyer. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits abrasifs qui peuvent endommager les surfaces.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez d'abord si l'appareil est branché. Si l'appareil fonctionne mais que l'éclairage est toujours éteint, il se peut que l'ampoule soit grillée et nécessite un remplacement.

Mon LIEBHERR fait un bruit étrange. Est-ce normal ?

Un bruit léger de fonctionnement est normal, mais si vous entendez des cliquetis ou des vibrations excessives, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en désordre à l'intérieur.

Comment dégivrer mon LIEBHERR TPESF 1710-2 ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer un récipient sous le réfrigérateur pour recueillir l'eau de dégivrage. Ne jamais utiliser d'objets pointus pour enlever la glace.

Où puis-je trouver des pièces de rechange pour mon LIEBHERR ?

Vous pouvez trouver des pièces de rechange sur le site web officiel de Liebherr ou en contactant le service client. Assurez-vous de connaître le modèle exact de votre appareil.

Quelle est la durée de garantie de mon LIEBHERR TPESF1714-22 ?

La durée de garantie standard est généralement de 2 ans. Consultez le manuel d'utilisation ou la documentation fournie pour des informations spécifiques à votre modèle.

Comment optimiser l'espace de stockage dans mon LIEBHERR ?

Utilisez des bacs de rangement et des étagères ajustables pour maximiser l'espace. Évitez de surcharger l'appareil pour permettre une circulation d'air adéquate.

MODE D'EMPLOI TPESF 1710-2 - TPESF1714-22 LIEBHERR

1 Vue d'ensemble de l'appareil.... 2
1.1 Description de l'appareil et de son équipement...... 2
1.2 Domaine d'application de l'appareil.... 2
1.3 Conformité.... 3
1.4 Base de données EPREL.... 3
1.5 Dimensions.... 3
1.6 Économiser de l'énergie.... 4
2 Consignes de sécurité générales.... 4
3 Eléments de commande et d'affichage.... 5
3.1 Eléments de commande et de contrôle.... 5
4 Mise en service.... 5
4.1 Transport de l'appareil.... 5
4.2 Mise en place de l'appareil.... 5

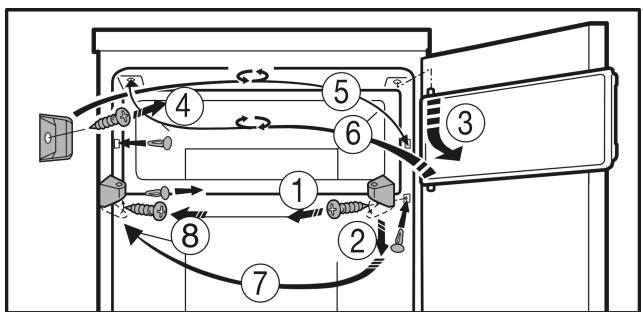

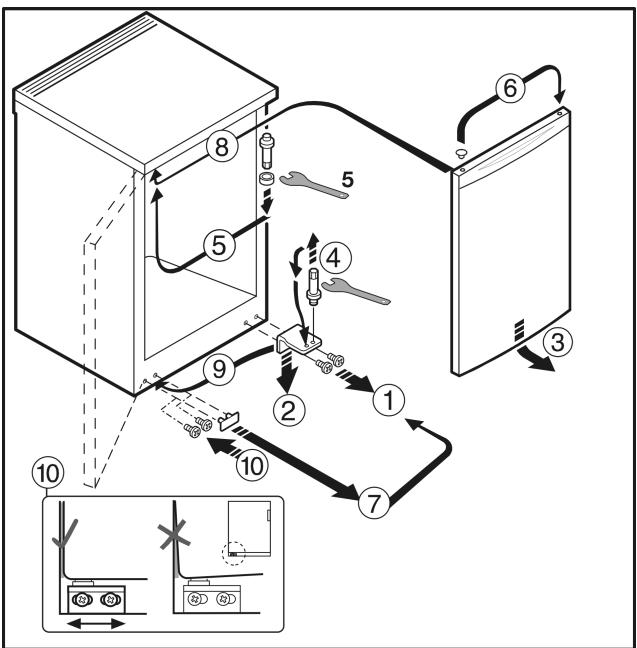

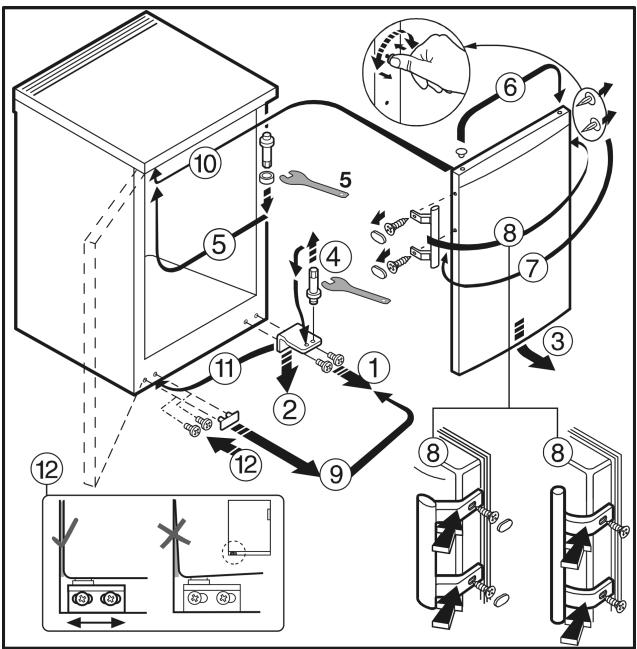

4.3 Inversion du sens d'ouverture de la porte.... 6
4.4 Cadres.... 7

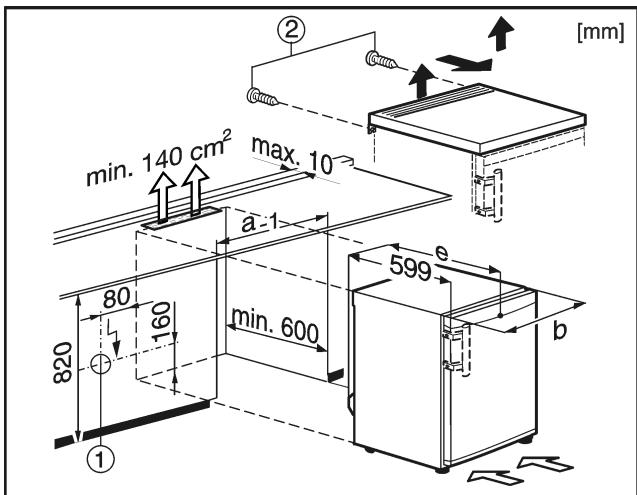

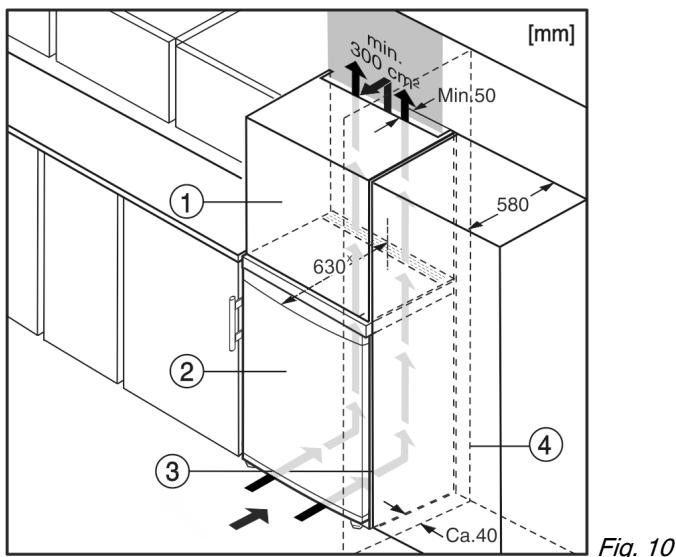

4.5 Encastrement dans la cuisine intégrée.... 8
4.6 Eliminer l'emballage.... 8
4.7 Brancher l'appareil.... 8
4.8 Enclencher l'appareil.... 8
5 Commande.... 8
5.1 Réfrigérateur 8
5.2 Compartiment congélateur*...... 10
6 Entretien.... 11
6.1 Dégivrage.... 11
6.2 Nettoyage de l'appareil.... 11

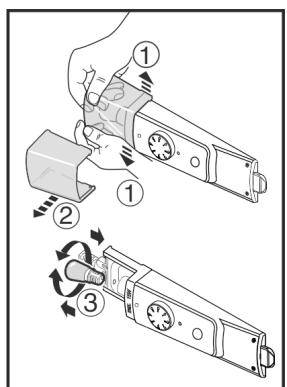

6.3 Remplacer l'éclairage intérieur.... 12
6.4 S.A.V. 12
6.5 Classe d'efficacité énergétique de l'éclairage.... 12
7 Dysfonctionnements.... 12
8 Mise hors service.... 13
8.1 Éteindre l'appareil.... 13
8.2 Mise hors service.... 13
9 Élimination.... 13
9 Préparer l'appareil pour l'élimination.... 13
9 Éliminer l'appareil dans le respect de l'environnement.... 13

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*).

Les instructions sont indiquées par un ▶, les résultats par un ▷.

1 Vue d'ensemble de l'appareil

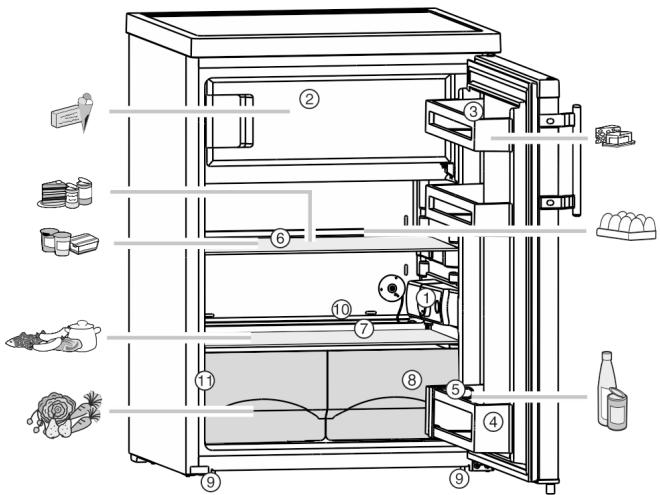

1.1 Description de l'appareil et de son équipement

Remarque

▶ Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

(1) Carter de thermostat, éclairage intérieur
(2) Compartiment congélateur*
(3) Compartiment beurre et fromage
(4) Range-bouteilles*
(5) Porte-bouteilles*

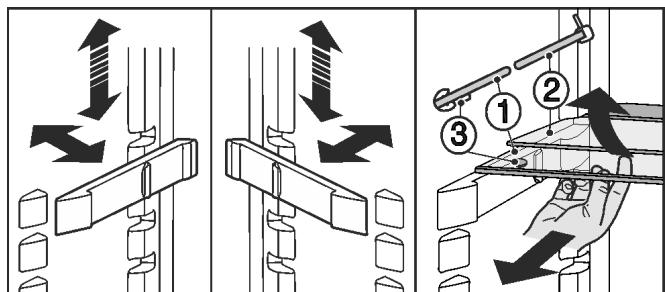

(6) Tablette, amovible
(7) Zone la plus froide
(8) Bac à légumes
(9) Pieds réglables à l'avant et roulettes de transport* à l'arrière
(10) Ecoulement de l'eau de dégivrage

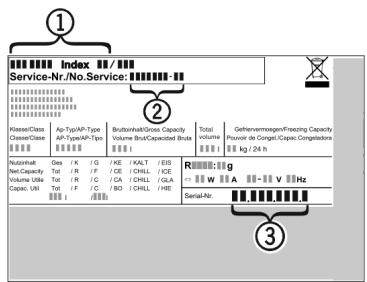

(11) Plaque signalétique

1.2 Domaine d'application de l'appareil Utilisation conforme

L'appareil est exclusivement destiné au rafraî-chissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation

• dans des cuisines domestiques, des chambres d'hôtes,
• par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

L'appareil ne convient pas pour congeler des aliments.*

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE
• Utilisation dans des zones à risque d'explosion

Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.

Remarque

▶Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.

Classe clima-tique	pour des températures ambiantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est conforme aux règlements de sécurité et directives en vigueur 2014/35/UE, 2014/30/UE, 2009/125/CE, 2011/65/UE, 2010/30/UE et 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible sur le site Internet suivant : www.Liebherr.com

1.4 Base de données EPREL

À partir du 1er mars 2021, les informations relatives au label énergétique et aux exigences d'écoconception seront disponibles dans la base de données européenne sur l'étiquetage énergétique (EPREL). La base de données est accessible via le lien https://eprel.ec.europa.eu/. Vous serez invité à introduire le nom du modèle. Le nom du modèle figure sur la plaque signalétique.

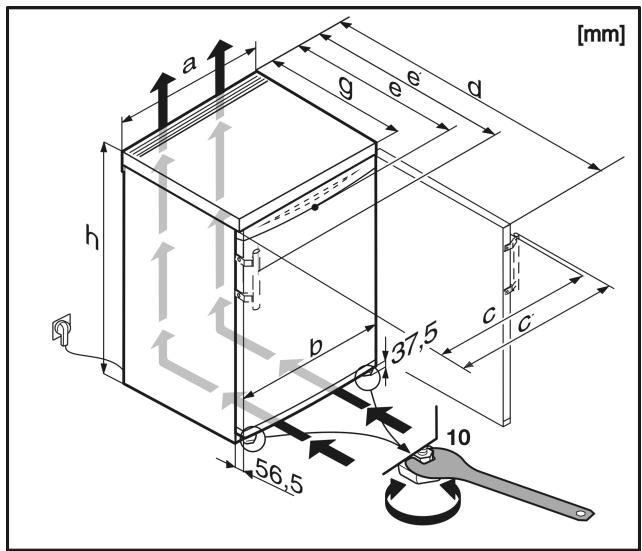

1.5 Dimensions

[mm] a g e d h b 37,5 c c 10 56,5

Fig. 2

^x Dans le cas d'appareils avec pièces d'écartement mural fournies, la dimension est augmentée de 35 mm (voir 4.2 Mise en place de l'appareil).

	a	b	c	c'	d	e	e'	g	h
T1710	554	550	561	590	1127^x	623^x	652^x	610^x	850
T1810	601	597	612	640	1175^x	628^x	654^x	610^x	850
TP1710	601	597	612	640	1175^x	628^x	654^x	610^x	850
TP1720	601	597	612	640	1175^x	628^x	654^x	610^x	850
TPesf1 710	601	597	595	642	1175^x	608^x	655^x	610^x	850
T1714	601	597	612	640	1175^x	628^x	654^x	610^x	850
TP1714	601	597	612	640	1175^x	628^x	654^x	610^x	850
TPesf1 714	601	597	595	642	1175^x	608^x	655^x	610^x	850
TP1724	601	597	612	640	1175^x	628^x	654^x	610^x	850
TP1744	601	597	612	640	1175^x	628^x	654^x	610^x	850
TP1410	554	550	561	590	1127^x	623^x	652^x	610^x	850
TP1420	554	550	561	590	1127^x	623^x	652^x	610^x	850
Kw 855-0.E	554	550	561	—	1127^x	623^x	—	610^x	850
TP1414	554	550	561	590	1127^x	623^x	652^x	610^x	850
TP1404	554	550	561	—	1125^x	623^x	—	610^x	850
TP1400	554	550	561	—	1125^x	623^x	—	610^x	850
TP1434	554	550	561	590	1127^x	623^x	652^x	610^x	850
TP1444	554	550	561	590	1127^x	623^x	652^x	610^x	850
Kw 855-4. D	554	550	561	—	1127^x	623^x	—	610^x	850
T1514	554	550	561	590	1125	623	652	610	850
TP1514	554	550	561	590	1127^x	623^x	652^x	610^x	850
T1700	554	550	561	—	1127^x	623^x	—	610^x	850
T1504	554	550	561	—	1127^x	623^x	—	610^x	850
T(be) (sl)141 4	501	497	505	534	1074^x	620^x	649^x	610^x	850
TP1424	501	497	505	534	1074^x	620^x	649^x	610^x	850
T1410	501	497	505	534	1074^x	620^x	649^x	610^x	850
T(be)1404	501	497	505	—	1072^x	620^x	—	610^x	850
T/Tb1400	501	497	505	—	1072^x	620^x	—	610^x	850

1.6 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
• Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
• La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiante (voir 1.2 Domaine d'application de l'appareil). Si la température ambiante est plus élevée, la consommation d'énergie peut augmenter.
• Ouvrir l'appareil le plus brièvement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
• Ranger les aliments par tri : home.liebherr.com/food.
• Emballer et couvrir tous les aliments pour les conserver. Cela évitera la formation de givre.
• Sortir les aliments pendant le temps strictement nécessaire pour qu'ils ne se réchauffent pas.
• Laisser refroidir les plats chauds à température ambiante avant de les ranger.
• Décongeler les produits congelés dans le réfrigérateur.*
• En présence d'une couche de givre épaisse : dégivrer l'appareil.*

Les dépôts de poussière augmentent la consommation d'énergie :

- Une fois par an, dégivrer le réfrigérateur avec l'échangeur de chaleur - grille en métal au dos de l'appareil.

2 Consignes de sécurité générales

Dangers pour l'utilisateur :

- Cet appareil peut être utilisé par des enfants ainsi que par des personnes souffrant d'un handicap physique ou mental, d'une déficience sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet appareil, si elles sont encadrées ou si elles ont été informées sur l'utilisation sécuritaire de l'appareil et comprennent les risques qui en résultent. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien normal ne doivent pas être effectués par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l'appareil. Les enfants de moins de 3 ans doivent être tenus

à l'écart de l'appareil s'ils ne sont pas sous surveillance constante.

• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
• Les réparations et interventions sur l'appareil et le remplacement du cordon d'alimentation doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
• Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conserver précieusement cette notice et la remettre éventuellement au nouveau propriétaire de l'appareil.

Risque d'incendie :

- Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer.

• N'endommagez pas les conduites du circuit frigorifique.
• Éviter de manipuler des sources d'inflammation à l'intérieur de l'appareil.
• N'utilisez pas d'instruments électriques à l'intérieur de l'appareil (ex. : nettoyeur vapeur, radiateur, appareils à glace, etc.).

• En cas de fuite de réfrigérant : Éloigner toute flamme vive ou source d'ignition à proximité de la fuite. Aérer convenablement la pièce. En informer le S.A.V.

• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.

• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

- Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs :

- Éviter tout contact permanent de la peau avec des surfaces froides ou des aliments réfrigérés/congelés ou prendre des mesures de protection, comme le port de gants.

Risque de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aérosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque d'écrasement :

- Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.

Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.

Cet autocollant ou un autocollant similaire peut se trouver au dos de l'appareil. Il concerne les panneaux revêtus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocollant.

Respecter les indications spécifiques des autres sections :

	DANGER	indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée.
	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entraîner la mort ou des blessures corporelles graves si elle n'est pas évitée.

	ATTENTION	indique une situation dangereuse susceptible d'entraîner des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entraîner des dommages matériels si elle n'est pas évitée.
	Remarque	indique des remarques et conseils utiles.

3 Eléments de commande et d'affichage

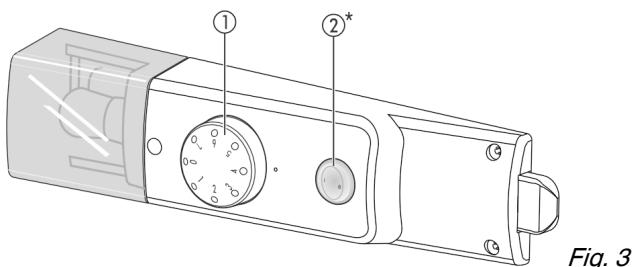

3.1 Eléments de commande et de contrôle

① ②* Fig. 3

(1) Régulateur de température
(2) Interrupteur Cool Plus

4 Mise en service

4.1 Transport de l'appareil

▶ Transporter l'appareil dans son emballage.
▶ Transporter l'appareil en position debout.
▶ Ne pas transporter l'appareil seul.

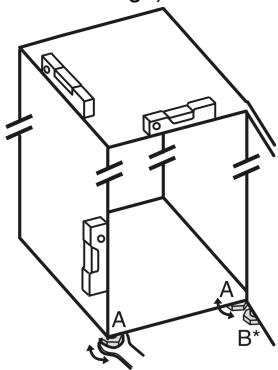

4.2 Mise en place de l'appareil

AVERTISSEMENT

Risque d'incendie dû à l'humidité !

Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.

L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

AVERTISSEMENT

Fonctionnement incorrect !

Incendie. Si vous touchez le câble d'alimentation/la fiche à l'arrière de l'appareil, ceux-ci peuvent être endommagés par les vibrations de l'appareil, ce qui peut entraîner un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation.
▶ Ne brancher aucun appareil sur les prises situées à l'arrière de l'appareil.
Les multiprises et autres appareils électroniques (p. ex. transformateurs halogènes) ne doivent pas être placés et exploités derrière l'appareil.

AVERTISSEMENT

Fuite de réfrigérant et d'huile !

Incendie. Le réfrigérant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigérant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.

▶ Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur.

AVERTISSEMENT

Risque d'endommagement et d'incendie !

▶ Ne pas placer un appareil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l'appareil !

ATTENTION

Risque d'endommagement dû à la condensation !

Moisissure et corrosion. Si les échanges thermiques ne peuvent pas fonctionner correctement, cela peut entraîner la formation de condensation entre deux appareils, ce qui peut à son tour entraîner la formation de moisissure et la corrosion des appareils.

▶ Ne pas placer l'appareil directement sur un autre réfrigérateur ou congélateur.

ATTENTION

Ouvertures de ventilation recouvertes !

Dommages. L'appareil peut surchauffer, risquant de réduire la durée de vie de différentes parties de l'appareil et d'engendrer un fonctionnement limité.

▶ Toujours garantir une bonne aération et ventilation.

▶ Ne pas obstruer les ouvertures ou la grille d'aération dans le bâti de l'appareil et le meuble de cuisine (appareil encastrable).

ATTENTION

Risque d'endommagement dû à l'eau de condensation !

▶ Ne pas placer l'appareil directement à côté d'un autre réfrigérateur/congélateur.

Si l'appareil est endommagé, contactez immédiatement le fournisseur avant son raccordement.
☐ Le sol du local d'installation doit être horizontal et plat.
□ Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
Placez toujours l'appareil avec le dos et à l'aide des entretoises murales fournies (voir ci-dessous) directement contre le mur.
L'appareil doit être déplacé uniquement à vide.
□ Le socle de l'appareil doit avoir la même hauteur que le sol qui l'entoure.
□ Ne pas installer l'appareil sans aide.
☐ Plus il y a de réfrigérant dans l'appareil, plus la pièce où se trouve l'appareil doit être grande. En cas de fuite, un mélange inflammable de gaz et d'air peut se former dans des pièces trop petites. Pour 8 g de réfrigérant, la pièce où l'appareil est installé doit être d'au moins 1 m³. Les spécifications du réfrigérant figurent sur la plaque signalétique à l'intérieur de l'appareil.
Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations surgissent !
▶ Retirer les films de protection des parois extérieures de l'appareil.*
▶ Retirer les films de protection des bordures.
▶ Enlever tous les auxiliaires de transport.

Pour atteindre la consommation énergétique déclarée, les pièces d'écartement fournies avec certains appareils doivent être utilisées. Cela augmente la profondeur des appareils d'env. 35 mm. L'appareil fonctionne parfaitement sans l'utilisation des pièces d'écartement, mais présente une légère augmentation de sa consommation énergétique.

Pour un appareil accompagné de pièces d'écartement mural, monter ces pièces d'écartement sur la face arrière de l'appareil, en haut à gauche et à droite.

▶ Eliminer l'emballage (voir 4.6 Eliminer l'emballage) .
▶ Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.

▶ Nettoyer l'appareil (voir 6.2 Nettoyage de l'appareil) .

Lorsque l'appareil est placé dans un environnement très humide, du condensât peut se former sur la paroi extérieure de l'appareil.

▶ Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Inversion du sens d'ouverture de la porte

Si nécessaire, vous pouvez changer le sens d'ouverture de la porte.

Assurez-vous que vous disposez des outils suivants :

Torx® 25
Torx® 15
clé fournie
□ ou deuxième personne pour le travail de montage

ATTENTION

Risque de blessures lorsque la porte culbute !

▶ Bien tenir la porte.
▶ Déposer la porte prudemment.

▶ Retirer la butée Fig. 4 (13) de la porte en bas à gauche.

Fig. 4

Fig. 5 pour les appareils dotés d'une poignée de porte

Fig. 6 pour les appareils sans poignée de porte*

Fig. 7 pour les appareils dotés d'un congélateur*

Suivez les instructions en respectant l'ordre prescrit dans le graphique.

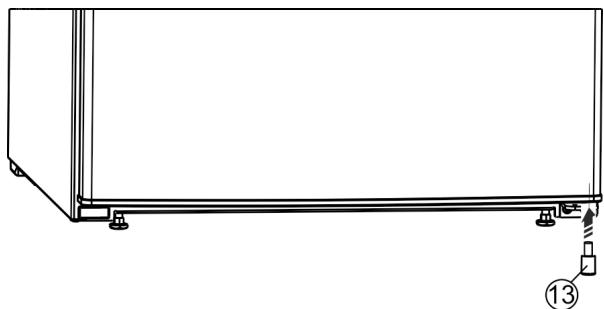

▶ Replacer la butée Fig. 8 (13) en bas à droite sur la porte car elle joue un rôle important pour la stabilité de l'appareil.

AVERTISSEMENT

Risque de blessure si la porte tombe !

Si les pivots ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l'appareil ne pas refroidir convenablement.

▶ Visser les charnières/les pivots d'appui (avec un couple de serrage 4 Nm).
▶ Vérifier la bonne fixation de chaque vis, si nécessaire resserrer les vis.

4.4 Cadres

AVERTISSEMENT

Risque d'incendie dû à un court-circuit !

▶ Lors de l'insertion de l'appareil dans la niche, ne pas pincer, coincer, ou endommager le cordon d'alimentation.
▶ Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.

Des systèmes de table jusqu'à 850 mm de haut peuvent être montés en cadre. Pour les plans de travail continus, le plateau de la table du réfrigérateur peut être retiré et l'appareil encastré sous le plan de travail.

La prise Fig. 9 (1) ne doit alors pas se trouver à l'arrière de l'appareil pour être facilement accessible.

Pour l'aération et la vidange à l'arrière de l'appareil, une section dans le plan de travail d'au moins 140 cm² est obligatoire. Le profilé de finition du mur sur le plan de travail doit être pour une profondeur de cadre de 600 mm de 10 mm au maximum.

min. 140 cm² max. 10 a-1 80 160 820 min. 600 599 b [mm] ① ②

Fig. 9

Pour le retrait du plateau de la table :

▶ Retirez les vis Fig. 9 (2) à l'arrière.
Soulever le plateau de la table à l'arrière, déplacer vers l'avant et retirer en soulevant vers le haut.

4.5 Encastrement dans la cuisine intégrée

[mm] min. 300 cm Min.50 580 630° ① ② ③ ④ Ca.40 Fig. 10

(1) Rehausse*
(3) Placard de cuisine*
(2) Appareil*
(4) Mur*

^* Pour les appareils avec supports d'espacement muraux, la cote augmente de 35 mm (voir 4.2 Mise en place de l'appareil).

L'appareil peut être intégré dans des meubles de cuisine. Pour adapter l'appareil Fig. 10 (2) à la hauteur du coin cuisine, une rehausse Fig. 10 (1) peut être posée sur l'appareil.

Lors de la transformation avec des placards de cuisine (profondeur max. 580 mm), l'appareil peut être placé directement à côté du placard Fig. 10 (3). L'appareil se trouve latéralement à 34 mm ^x et au milieu de l'appareil à 50 mm ^x par rapport à la façade du placard.*

ATTENTION

Risque de dommage par surchauffe suite à une ventilation insuffisante.

En cas de ventilation trop faible, le compresseur risque d'être endommagé.

▶ Veiller à une ventilation suffisante.
▶ Respecter les exigences de ventilation.

Exigences de ventilation :

• Une sortie d'air de min. 50 mm de profondeur doit être présente au dos de la rehausse sur toute sa largeur.
• La section de ventilation sous plafond doit être de min. 300 cm².*
• Plus la section d'aération est large, moins l'appareil consomme d'énergie.

Si l'appareil avec les charnières est installé près d'une paroi Fig. 10 (4), la distance entre l'appareil et la paroi doit être de min. 40 mm. Ceci correspond à la salle de la poignée avec la porte ouverte.*

4.6 Eliminer l'emballage

AVERTISSEMENT

Risque d'étouffement avec les films et matériaux d'emballage !

▶ Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matériaux recyclables :

• carton ondulé / carton
• pièces en polystyrène expansé
• films et sachets en polyéthylène

• colliers de serrage en polypropylène
• cadres en bois cloués avec plaque de polyéthylène*
  Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

4.7 Brancher l'appareil

ATTENTION

Raccordement incorrect!

Détérioration de l'électronique.

▶ Ne pas raccorder l'appareil à des onduleurs en site isolé tels que des installations solaires et des générateurs à essence.
▶ Ne pas utiliser de prise économie d'énergie.

AVERTISSEMENT

Raccordement incorrect!

Risque d'incendie.

▶ Ne pas utiliser de rallonge électrique.
▶ Ne pas utiliser de barres de distribution.

Le type de courant (courant alternatif) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir 1 Vue d'ensemble de l'appareil).

La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

La prise de courant doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.

▶ Vérifier l'alimentation électrique.
▶ Enficher la prise de courant.

4.8 Enclencher l'appareil

Mettre l'appareil en marche env. 2 h avant le premier chargement avec des produits congelés.*

▶ Tourner le régulateur de température Fig. 3 (1) vers la droite de la position 0 au point 3.
▷ L'éclairage intérieur est allumé.

5 Commande

5.1 Réfrigérateur

La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

5.1.1 Refroidissement des aliments

La température la plus froide règne juste au-dessus des bacs à légumes et au niveau de la paroi arrière. La zone la plus chaude est celle dans la partie supérieure avant et dans la porte.*

▶ Stocker les denrées légèrement périssables telles que les plats cuisinés, la viande et la charcuterie dans la zone la plus froide. Répartir le beurre et les conserves dans la partie supérieure et dans la porte. (voir 1 Vue d'ensemble de l'appareil)
▶ Utiliser des récipients réutilisables en plastique, en métal, en aluminium et en verre ainsi que du film alimentaire pour l'emballage.

Toujours conserver la viande ou le poisson crus dans des récipients propres et fermés sur la tablette inférieure du compartiment de réfrigération afin d'éviter que d'autres aliments n'entrent en contact ou ne coulent sur eux.
▶ Toujours conserver les aliments qui absorbent ou libèrent facilement des odeurs ou des saveurs ainsi que des liquides dans des récipients fermés ou couverts.
▶ Ne pas stocker les aliments trop près les uns des autres pour que l'air puisse circuler facilement.

5.1.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigérateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.

Respect de la température

▶ Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.
▶ Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.
▶ Eviter d'ouvrir la porte trop fréquemment.
▶ Respecter les règles relatives à l'hygiène des aliments

Règles relatives à l'hygiène des aliments

▶ Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts).
▶ Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments.
▶ Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers.
▶ Avoir recours aux instructions de service, surtout pour les questions d'entretien.
Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).

5.1.3 Régler la température

La température peut être réglée de 1 (température maximale, performance de réfrigération minimale) à 7 (température minimale, performance de réfrigération maximale).

Il est recommandé de sélectionner la position de réglage médiane qui permet d'obtenir une température moyenne du réfrigérateur d'environ 5 °C.

La température moyenne réglée dans le congélateur est d'environ -18 °C.*

Si vous conservez des produits surgelés et, par conséquent, si des températures basses doivent régner à l'intérieur du compartiment de congélation, nous vous recommandons de régler le thermostat sur une position comprise entre « 4 » et « 7 ». En position « 7 », il est possible d'atteindre des températures inférieures à 0 °C dans l'espace le plus froid du réfrigérateur.*

▶ Tourner le régulateur de température Fig. 3 (1).

La température dépend des facteurs suivants :

• la fréquence d'ouverture de la porte
• de la durée d'ouverture de la porte
• la température ambiante au lieu d'emplacement
• le type, la température et la quantité des aliments congelés
  ▶ En cas de besoin, régler la température à l'aide du régulateur.

5.1.4 Fonction CoolPlus\*

En cas de température ambiante basse inférieure ou égale à 15 °C:

▶ Appuyer sur le bouton CoolPlus Fig. 3 (2).
▷ La température basse du congélateur est ainsi garantie. Lorsque la température ambiante est au-dessus de 15 °C :
▶ Désactiver l'interrupteur Cool-Plus Fig. 3 (2) manuellement.

Remarque

Dans le cas de températures ambiantes normales, supérieures à 15 °C, l'activation n'est pas nécessaire. L'interrupteur Cool Plus doit être désactivé.

5.1.5 Tablettes de rangement

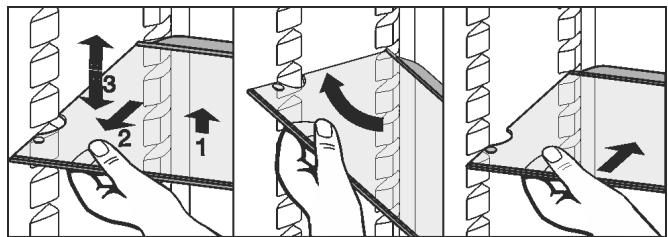

Déplacer ou retirer les tablettes

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer par inadvertance.

• Soulever la tablette de rangement et la tirer légèrement en avant.
  ▶ Régler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support.
  Pour la retirer complètement, placer la tablette de rangement en biais et la retirer par devant.
  ▶ Insérer la tablette de rangement avec la butée derrière, orientée vers le haut.
  Les aliments congelés ne collent pas à la paroi arrière.

Démonter les tablettes de rangement

Les tablettes de rangement peuvent être démontées pour le nettoyage.

5.1.6 Utiliser la tablette de rangement composée de deux parties

Fig. 12
Régler en hauteur :

▶ Sortir une à une les tablettes de verre par l'avant.
▶ Dégager le support de son encliquetage et l'encliqueter à la hauteur voulue.
Utiliser les deux surfaces d'appui :
- Soulever la tablette de verre supérieure, tirer en avant celle inférieure.
La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de façon à ce que les stoppeurs (3) pointent vers le bas.

5.1.7 Balconnets de contre-porte

Retirer les balconnets de contre-porte

▶ Enlever les balconnets comme indiqué sur l'illustration.

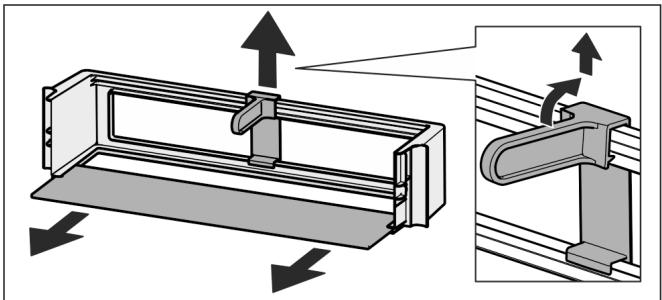

Démonter les balconnets de contre-porte\*

Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

5.1.8 Retirer le range-bouteilles

▶ Retirer le range-bouteilles suivant l'illustration.

5.2 Compartiment congélateur\*

Vous pouvez congeler des produits surgelés pendant plusieurs mois, préparer des glaçons et congeler des aliments frais dans le compartiment congélateur à une température égale ou inférieure à -18 °C.

La température ambiante dans le compartiment, mesurée avec un thermomètre ou un autre appareil de mesure peut osciller.

5.2.1 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir 1 Vue d'ensemble de l'appareil) sous « capacité de congélation ... kg/24h ».

ATTENTION

Risque de blessure dû aux débris de verre !

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées.

▶ Ne pas congeler de bouteilles ni de canettes !

▶ 24 h avant de congeler des aliments, régler la température sur une position moyenne à froide.
▶ Activer la fonction Cool-Plus : Appuyer sur la touche CoolPlus Fig. 3 (2).*

Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par sachet :

• Fruits, légumes jusqu'à 1 kg
• Viande jusqu'à 2,5 kg
  Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.
  ▶ Poser les aliments en les répartissant au fond du casier et ne pas les mettre en contact avec des aliments déjà congelés pour éviter qu'ils ne décongèlent.*
  ▶ Ramener la température à son niveau initial 24 h après avoir introduit les aliments. Si la température ambiante est supérieure à 15 °C :*
  ▶ Désactiver la fonction Cool-Plus : Appuyer sur la touche Cool-Plus Fig. 3 (2).*

5.2.2 Durées de conservation

Références pour la durée de conservation des différents aliments dans le congélateur :

Glace	2 à 6 mois
Charcuterie, jambon	2 à 6 mois
Pain, pâtisserie	2 à 6 mois
Gibier, porc	6 à 10 mois
Poisson gras	2 à 6 mois
Poisson maigre	6 à 12 mois
Fromage	2 à 6 mois
Volaille, bœuf	6 à 12 mois
Légumes, fruits	6 à 12 mois

Les durées de conservation mentionnées sont données à titre indicatif.

5.2.3 Dégivrer les aliments

• Dans le compartiment réfrigérateur
• Au micro-ondes
• Dans le four/le four à chaleur tournante
• A température ambiante
  ▶ Uniquement retirer la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible.
  ▶ Ne recongeler des alimentes décongelés que dans des cas exceptionnels.

6 Entretien

6.1 Dégivrage

6.1.1 Dégivrer le compartiment réfrigérateur

Le compartiment réfrigération se dégivre automatiquement. La condensation s'évapore. La présence de gouttes d'eau ou d'une mince couche de givre ou de glace sur la paroi arrière est due au fonctionnement et tout à fait normale.

Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.2 Nettoyage de l'appareil).

6.1.2 Dégivrer le compartiment congélateur\*

Dans le compartiment congélateur une couche de givre resp. de glace se forme après une exploitation prolongée. Ceci est tout à fait normal. La couche de givre resp. de glace se forme plus rapidement si la porte est ouverte fréquemment ou si les aliments y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

AVERTISSEMENT

Dégivrage incorrect de l'appareil !

Lésions corporelles et dommages matériels.

Pour accélérer le dégivrage, ne pas utiliser d'autres dispositifs mécaniques ou d'autres moyens que ceux recommandés par le fabricant.
▶ Pas d'appareil de chauffage, de nettoyeur à vapeur, de flamme nue ni de spray dégivrant pour dégivrer l'appareil.
▶ Ne pas retirer le givre avec des objets pointus.

▶ Couper l'appareil.
▶ Débrancher la prise.
Emballer les denrées congelées dans du papier journal ou des couvertures et les entreposer dans un endroit frais.

▶ Laisser la porte du compartiment et de l'appareil ouverte pendant le dégivrage.

▶ Retirer les morceaux de glace détachés.

▶ S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante avec une éponge ou un torchon.

▶ Nettoyer le compartiment (voir 6.2 Nettoyage de l'appareil)

6.2 Nettoyage de l'appareil

Nettoyer régulièrement l'appareil.

AVERTISSEMENT

Risque de blessures et d'endommagement émanant de la vapeur très chaude !

La vapeur chaude peut provoquer des brûlures et endommager les surfaces.

▶ Ne pas utiliser d'appareils de nettoyage à la vapeur !

ATTENTION

Un nettoyage incorrect endommage l'appareil !

▶ Ne jamais utiliser de produits de nettoyage concentrés.
▶ Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif, granuleux ou contenant du chlore ou de l'acide.
▶ Ne pas utiliser de solvants chimiques.
▶ Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V.
▶ Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
▶ Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
▶ Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

▶ Vider l'appareil.

▶ Débrancher la prise.

Grille d'aération et de ventilation nettoyer régulièrement.
Des dépôts de poussière augmentent la consommation de courant.
Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Nettoyez les parois latérales vernies uniquement avec un chiffon doux et propre. En cas de salissures importantes, utiliser un peu d'eau tiède avec un détergent neutre.*
Nettoyez les surfaces enduites des portes uniquement avec un chiffon doux et propre. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.*

Ne pas appliquer de nettoyant inox sur les surfaces en verre ou en plastique afin de ne pas les rayer. Des points plus foncés et une couleur plus intense de la surface en inox sont normaux au début.*

Nettoyez avec un nettoyant inox usuel les surfaces extérieures en acier inox en cas de salissures. Appliquez ensuite le produit d'entretien inox fourni, de manière régulière, dans le sens du polissage.*

Nettoyer l'orifice d'écoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

▶ La plupart des éléments d'équipement peuvent être démontées pour le nettoyage : voir dans le chapitre correspondant.
▶ Laver à la main les bacs à l'eau tiède additionnée d'une petite quantité de produit à vaisselle.
Autres éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent.

Après le nettoyage :

▶ Frotter l'appareil et les éléments d'équipement pour les sécher.
▶ Rebrancher l'appareil et l'enclencher de nouveau. Lorsque la température est suffisamment froide :

▶ remettre en place les aliments.

6.3 Remplacer l'éclairage intérieur

Une lampe à DEL est installée de série dans l'appareil pour l'éclairage de l'intérieur.

Lors de l'installation d'une ampoule :

□ Utiliser une ampoule de 15 W max. et une douille E14.
☐ Le type de courant (alternatif) et la tension du lieu d'installation doivent correspondre aux indications de la plaque signalétique (voir 1 Vue d'ensemble de l'appareil).

Lors de l'installation d'une lampe à DEL :

Seule une lampe à DEL d'origine du fabricant peut être installée. Vous pouvez obtenir la lampe auprès du S.A.V. ou d'un revendeur spécialisé (voir 6.4 S.A.V.).

AVERTISSEMENT

Risque de blessure inhérent à la lampe LED !

L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.

Si le cache est retiré :

▶ Ne pas regarder directement l'éclairage à proximité immédiate avec des lentilles optiques. Les yeux pourraient encourir des lésions.

AVERTISSEMENT

Risque d'incendie inhérent à la lampe LED !

L'utilisation d'autres lampes LED entraîne un risque de surchauffe et d'incendie.

▶ Utiliser la lampe LED d'origine du fabricant.

Lorsque la lampe est défectueuse, la remplacer de la manière suivante :

▶ Couper l'appareil.
▶ Débrancher la prise ou couper le fusible.

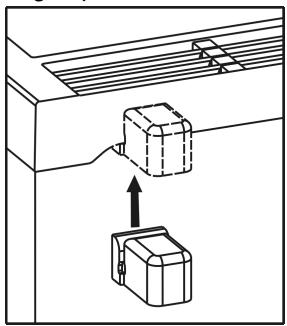

▶ Cache de la lampe selon l'illustration; à l'intérieur, pousser dessus dans la zone avant pour le séparer et l'enlever vers le côté.
▶ Remplacer la lampe.
▶ Remettre en place le cache de la lampe et l'enclencher.

Vérifiez d'abord si vous ne pouvez pas corriger vous-même l'anomalie (voir 7 Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au service après-vente. L'adresse figure dans le répertoire du service après-vente ci-joint.

AVERTISSEMENT

Réparation non effectuée par du personnel qualifié !

Blessures.

▶ Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 6 Entretien) que par le S.A.V.
Faire remplacer le câble d'alimentation endommagé uniquement par le fabricant ou par son service après-vente ou toute autre personne qualifiée.
▶ Sur les appareils équipés d'un connecteur IEC, le remplacement peut être effectué par le client.

▶ Relever la désignation de l'appareil Fig. 15 (1), le n° de service Fig. 15 (2) et le n° de série Fig. 15 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.

Index Service-Nr./No Service: Klasser/Class Classer/Class As-Type/AP-Type AP-Type/AP-Type Buchsnah/L Gross Capacity Volume Brust/Capacidad Brute Total volume kg / 24 h Nutzelnach Gas / K / G / HE / KALT / EIS Net Capacity Tet / R / F / GE / CHLL / ICE Volume Util / Tet / R / C / CA / CHLL / GLA Capac Util / Tet / F / C / BO / CHLL / HIE Serial-Nr. R: W A V Hz

Fig. 15

▶ Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 15 (1), le n° de service Fig. 15 (2) et le n° de série Fig. 15 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
▶ Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
▷ Les aliments resteront plus longtemps frais.
Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.

6.5 Classe d'efficacité énergétique de l'éclairage

Éclairage
Classe d'efficacité énergétique1	Source lumineuse
Ce produit contient une source lumineuse de la classe d'efficacité énergétique G	LED

1 L'appareil peut contenir des sources lumineuses de différentes classes d'efficacité énergétique. La classe d'efficacité énergétique la plus basse est indiquée.

7 Dysfonctionnements

L'appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

→ L'appareil n'est pas enclenché.
▶ Enclencher l'appareil.
→ La fiche secteur n'est pas correctement enfoncée dans la prise.
Contrôler la fiche secteur.
→ Le fusible de la prise n'est pas correct.
▶ Vérifier le fusible.

Le compresseur fonctionne lentement.

→ Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie.
Ceci est normal pour les modèles avec économie d'énergie.

Une LED clignote régulièrement toutes les 15 secondes\* en bas à l'arrière de l'appareil (vers le compresseur).

→ L'inverseur est équipé d'un diagnostic d'erreurs à LED.
▶ Il est normal qu'il clignote.

Les bruits sont trop forts.

→ Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse.
▶ Ce bruit est normal.

Un gargouillement et un clapotis.

→ Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
▶ Ce bruit est normal.

Un léger clic.

→ Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.

▶ Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

→ L'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.

▶ Ce bruit est normal.

→ La température ambiante est trop élevée.

▶ Solution : (voir 1.2 Domaine d'application de l'appareil)

Bruits de vibrations

→ L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil.

▶ Aligner l'appareil à l'aide des pieds de réglage.

▶ Espacer les bouteilles et les récipients.

Les parois extérieures de l'appareil sont chaudes\*.

→ La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau.

▶ Ceci est normal.

La température n'est pas assez froide.

→ La porte de l'appareil n'est pas fermée correctement.

▶ Fermer la porte de l'appareil.

→ L'aération et la ventilation sont insuffisantes.

▶ Dégager la grille d'aération et la nettoyer.

→ La température ambiante est trop élevée.

▶ Solution : (voir 1.2 Domaine d'application de l'appareil) .

→ l'appareil a été ouvert trop souvent ou trop longtemps.

▶ Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S.A.V. (voir 6 Entretien)

→ L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.).

▶ Changer l'emplacement de l'appareil ou de la source de chaleur.

L'éclairage interne ne s'allume pas.

→ L'appareil n'est pas allumé.

→ La source d'éclairage (livraison avec source d'éclairage LED) est défectueuse.

AVERTISSEMENT

Risque de blessure inhérent à la lampe LED !

L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.

Si le cache est retiré :

▶ Ne pas regarder directement l'éclairage à proximité immédiate avec des lentilles optiques. Les yeux pourraient encourir des lésions.

▶ Remplacer la source d'éclairage (voir 6 Entretien) .

Lorsque la température ambiante est inférieure à 15 °C, l'appareil est légèrement réchauffé au niveau de la surface intérieure de la paroi latérale de droite du compartiment réfrigérateur.

→ Ceci est nécessaire pour le fonctionnement.

▶ Ceci est normal.

8 Mise hors service

8.1 Éteindre l'appareil

▶ Tourner le régulateur de température Fig. 3 (1) sur 0.

8.2 Mise hors service

▶ Vider l'appareil.

▶ Couper l'appareil (voir 8 Mise hors service) .

▶ Sortir la fiche.

▶ Nettoyer l'appareil (voir 6.2 Nettoyage de l'appareil).

▶ Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

9 Élimination

9 Préparer l'appareil pour l'élimination

Liebherr utilise des piles dans certains appareils. Au sein de l'UE, le législateur oblige l'utilisateur final à retirer les batteries avant l'élimination des appareils usagés afin de protéger l'environnement. Si votre appareil contient des piles, une notice correspondante est jointe à l'appareil.

Lampes

Si vous pouvez retirer les lampes vous-même sans les endommager, retirez-les également avant l'élimination.

▶ Mise hors service de l'appareil. (voir 8.2 Mise hors service)

▶ Appareil avec piles : retirez les piles. Description : voir le chapitre Maintenance.

▶ Si possible : retirez les lampes sans les endommager.

9 Éliminer l'appareil dans le respect de l'environnement

L'appareil contient encore des matériaux de valeur et doit être collecté séparément des déchets non triés.

Éliminez les piles séparément de l'appareil usagé. Les batteries peuvent être collectées gratuitement dans un point de vente ou un centre de recyclage.

Lampes

Éliminez les lampes retirées via les systèmes de collecte appropriés.

En Allemagne :

Vous pouvez éliminer gratuitement l'appareil dans l'un des conteneurs de collecte de classe 1 de vos centres de recyclage locaux. En cas d'achat d'un réfrigérateur/congélateur neuf dans un point de vente dont la surface de vente est supérieure à 400 m², celui-ci reprend également gratuitement l'appareil usagé.

AVERTISSEMENT

Fuite de réfrigérant et d'huile !

Incendie. Le réfrigérant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigérant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.

▶ Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur.

▶ Veillez à ne pas endommager l'appareil pendant le transport.
▶ Éliminez les piles, les lampes et l'appareil conformément aux directives susmentionnées.
