Type de produit	Réfrigérateur avec compartiment congélateur
Marque	LISTO
Modèles	RTFL85-50HIB4, RTFL85-50MEN3
Classe climatique	SN, N, ST, T (10 °C à 43 °C)
Dimensions (H × L × P)	1402 × 550 × 560 mm (avec pièces d'écartement : +35 mm)
Poids	Environ 55 kg (estimation)
Alimentation	220-240 V ~ 50 Hz, 10-16 A
Capacité de congélation	Jusqu'à 4 kg/24h (vérifier plaque signalétique)
Réfrigérant	R600a (inflammable, écologique)
Éclairage intérieur	LED, remplaçable (max 15 W, douille E14)
Réglage de température	1 (min froid) à 7 (max froid)
Fonction CoolPlus	Active pour températures ambiantes ≤15 °C
Inversion de porte	Possible (outillage Torx requis)
Dégivrage	Automatique pour réfrigérateur, manuel pour congélateur
Nettoyage	Eau tiède et détergent neutre, pas de vapeur
Consommation énergétique	Classe A+ (estimation, vérifier étiquette)
Niveau sonore	Environ 39 dB (estimation)
Sécurité	Verrouillage enfant? Non mentionné; protection contre court-circuit
Pièces détachées	Disponibles via SAV (service après-vente)
Réparabilité	Indice de réparabilité non fourni, mais pièces disponibles

FOIRE AUX QUESTIONS - RTFL85-50HIB4 - RTFL85-50MEN3 LISTO

Comment régler la température du réfrigérateur ?

Tournez le régulateur de température (1) de 0 à 7. La position médiane donne environ 5 °C. Pour le congélateur, réglez entre 4 et 7 pour -18 °C.

Comment inverser le sens d'ouverture de la porte ?

Démontez les charnières supérieure et inférieure, déplacez les pièces de palier et la poignée de l'autre côté. Utilisez des tournevis Torx 25 et 15. Veillez à un couple de serrage de 4 Nm.

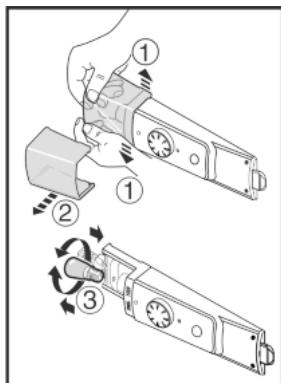

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez que l'appareil est allumé. Si oui, la LED est peut-être défectueuse. Remplacez-la par une lampe LED d'origine (max 15 W, douille E14) ou contactez le SAV.

Comment nettoyer l'appareil correctement ?

Débranchez l'appareil. Utilisez un chiffon doux et de l'eau tiède avec un détergent neutre. Ne pas utiliser de vapeur, d'abrasifs ou de solvants. Nettoyez l'orifice d'écoulement avec un coton-tige.

Pourquoi de l'eau s'accumule au fond du réfrigérateur ?

L'orifice d'écoulement est peut-être bouché. Nettoyez-le avec un coton-tige. Le dégivrage automatique produit de l'eau qui doit s'écouler vers le bac d'évaporation.

Quelle est la température ambiante idéale pour l'appareil ?

Reportez-vous à la classe climatique sur la plaque signalétique. Par exemple, pour la classe SN, la température ambiante doit être entre 10 °C et 32 °C.

Comment économiser de l'énergie avec ce réfrigérateur ?

Placez l'appareil à l'abri du soleil et des sources de chaleur. Ouvrez la porte le moins possible. Rangez les aliments triés et couverts. Dégivrez régulièrement et nettoyez la grille métallique à l'arrière une fois par an.

Que faire si le compresseur fait du bruit ?

Des bruits de gargouillement ou de clic sont normaux. Si le bruit est fort, vérifiez que l'appareil est de niveau. Utilisez les pieds réglables pour l'aligner. Les bouteilles peuvent vibrer : espacez-les.

Puis-je congeler des aliments frais ?

Oui, activez la fonction CoolPlus 24h avant. Ne dépassez pas la capacité indiquée sur la plaque. Emballez les aliments en portions. Ne congelez pas de bouteilles ou canettes gazeuses.

Comment dégivrer le compartiment congélateur ?

Éteignez l'appareil et débranchez-le. Sortez les aliments et laissez la porte ouverte. N'utilisez pas d'objets tranchants ni de chauffage. Essuyez l'eau de dégivrage. Nettoyez et rebranchez.

MODE D'EMPLOI RTFL85-50HIB4 - RTFL85-50MEN3 LISTO

1 Vue d'ensemble de l'appareil. 2 1.1 Description de l'appareil et de son équipement.... 2 1.2 Domaine d'application de l'appareil 2 1.3 Conformité 3 1.4 Données relatives au produit 3 1.5 Base de données EPREL 3 1.6 Dimensions 3 1.7 Economiser de l'energie 3 2 Consignes de sécurité générales 4 3 Eléments de commande et d'affichage 5 3.1 Eléments de commande et de contrôle 5 4 Mise en service. 5 4.1 Transport de l'appareil 5 4.2 Mise en place de l'appareil 5 4.3 Inversion du sens d'ouverture de la porte 6 4.4 Insertion entre deux éléments de cuisine 8 4.5 Eliminer l'emballage 8 4.6 Brancher l'appareil 8 4.7 Enclencher l'appareil 8 5 Commande 8 5.1 Réfrigérateur 8 5.2 Compartmentengélateur 10 6 Entretien 10 6.1 Dégivrage 10 6.2 Nettoyage de l'appareil 10 6.3 Remplacer l'éclairage intérieur 11 6.4 S. A. V. 11 7 Dysfonctionnements 12 8 Mise hors service 12 8.1 Éteindre l'appareil 12 8.2 Mise hors service 12 9 Éliminer l'appareil 12

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiquées par un, les résultats de manipulation par un.

Remarque

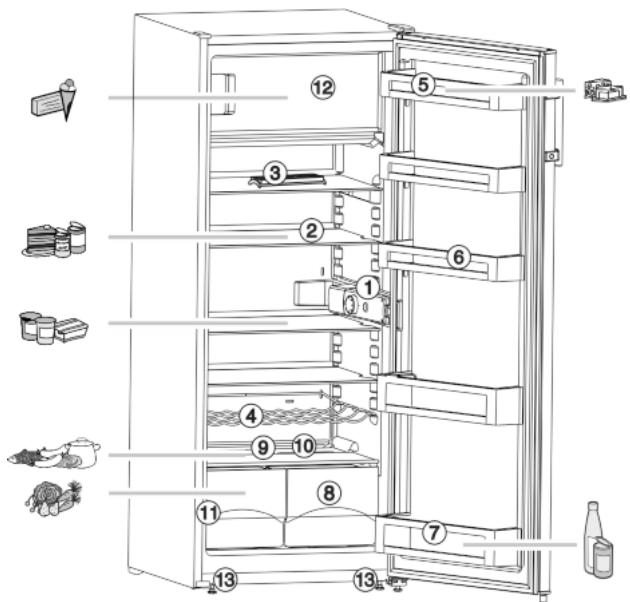

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie. À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

(1) Carter de thermostat, éclairage intérieur (2) Surface de rangement, modulable (3) Compartiment à œufs (4) Grille de maintien des bouteilles (5) Compartiment à beurre (6) Balconnet de contreporte, modulable (7) Balconnet de contre-porte maxi-bouteilles

(8) Bacs à légumes (9) Zone la plus froide (10) Orifice d'écoulement (11) Plaque signalétique (12) Compartiment congestion (13) Pieds réglables à l'avant

Utilisation conforme

L'appareil est exclusivement destiné au rafraîchissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation

• dans des cuisines domestiques, des chambres d'hôtes,
• par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

L'appareil n'est pas conçu pour être encastré.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE
• Utilisation dans des zones à risque d'explosion

Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.

Remarque

Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.

Classe climatique	pour des températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est conforme aux règlements de sécurité et directives en vigueur 2014/35/EU, 2014/30/EU, 2009/125/CE, 2011/65/EU et 2010/30/EU.

1.4 Données relatives au produit

Les données de l'appareil sont jointes à l'appareil conformément à la disposition (UE) 2017/1369. La fiche de données complète est disponible sur le site Liebherr dans l'espace de téléchargement.

1.5 Base de données EPREL

À partir du 1er mars 2021, les informations relatives au label énergétique et aux exigences d'écoconception seront disponibles dans la base de données européennes sur l'étiquetage énergétique (EPREL). La base de données est accessible via le lien https://eprel.ec.europa.eu/. Vous serez invité à introduire le nom du modèle. Le nom du modèle figure sur la plaque signalétique.

1.6 Dimensions

Fig. 2

	a	c	c'	d	e	e'	g	h
K(sl) 2834	550	560	592	1131x	630x	660x	615x	1402
K 2834	550	560	592	1131x	630x	660x	615x	1402
K(el) 2834	550	560	592	1131x	630x	660x	615x	1402

Dans le cas d'appareils avec pièces d'écartement mural fournies, la dimension est augmentée de 35 mm (voir 4.2 Mise en place de l'appareil).

1.7 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
• Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
• La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiante (voir 1.2 Domaine d'application de l'appareil). Si la température ambiante est plus élevée, la consommation d'énergie peut augmenter.
• Ouvrir l'appareil le plus brievement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
• Ranger les aliments par tri : homeliebherr.com/food.
• Emballer et couvrir tous les aliments pour les garder au frais. Cela évitera la formation de givre. Sortir les aliments pendant le temps strictement nécessaire pour qu'ils ne se réchauffent pas.
• Laisser refroidir les plats chauds à température ambiante avant de les ranger.
• Décongeler les produits congelés dans le réfrigérateur.
• En présence d'une couche de givre épaissie : dégivrer l'appareil.

Les dépôts de poussière augmentent la consommation d'énergie.

• Une fois par an, dégivrez le réfrigérateur avec l'échangeur de chaleur - grille en métal au dos de l'appareil.

Dangers pour l'utilisateur :

• Cet appareil peut être utilisé par des enfants ainsi que par des personnes souffrant d'un handicap physique ou mental, d'une déficience sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet appareil, si elles sont encadrées ou si elles ont été informées sur l'utilisation sécurité et comprennent les risques qui en résultent. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien normal ne doivent pas être effectués par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l'appareil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil s'ils ne sont pas sous surveillance constante.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
• Les réparations et interventions sur l'appareil et le remplacement du cordon d'alimentation doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
• Monter, raccorder et installer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conserver précieusement cette notice et la remettre éventuellement au nouveau propriétaire de l'appareil.

Risque d'incendie :

• Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer.
• N'endommagez pas les conduites du circuit frigorifique.
• Éviter de manipuler des sources d'inflammation à l'intérieur de l'appareil.
• N'utilise pas d'instruments électriques à l'intérieur de l'appareil (ex. : nettoyeur vapeur, radiateur, appareils à glace, etc.).
• En cas de fuite de réfrigérant : Éloigner toute flamme vive ou source d'ignition à

proximité de la fuite. Aérer convenablement la pièce. En informer le S. A. V.

• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risques de gelures, d'engourdissement et de douleurs :

• Éviter tout contact permanent de la peau avec des surfaces froides ou des aliments réfrigérés/congelés ou prendre des mesures de protection, comme le port de gants.

Risques de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque d'échèvement :

• Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant: Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a également pas danger pendant le fonctionnement normal.

Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.

Cet autocollant ou un autocollant similaire peut se trouver au dos de l'appareil. Il concerne les panneaux revêtus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocollant.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique des remarques et conseils utiles.

3.1 Éléments de commande et de contrôle

(1) Régulateur de température (2) Interrupteur Cool Plus

4.1 Transport de l'appareil

Transporter l'appareil dans son emballage. Transporter l'appareil en position debout. Ne pas transporter l'appareil seul.

Avertissement

Risque d'incendie du à l'humidité !

Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.

L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

Avertissement

Danger de brûlures par court-circuit!

Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrêté d'un autre appareil, ils peuvent être endommagés à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation. Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrêtée de l'appareil.

Avertissement

Risque d'incendie du au fluide réfrigérant! Le réfrigérant est écologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer. Veiller à ne pas endommager les tubes du circuit frigorifique.

Avertissement

Risque d'endommagement et d'incendie!

Ne pas placer un appareil diffusant de la chaleur (p. ex. four à micro-ondes, grille-pain, etc.) sur l'appareil!

Avertissement

Risque d'incendie et d'endommagement du à blocage des ouvertures d'aération! Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!

Attention

Risque d'endommagement du à l'eau de condensation! Ne pas placer l'appareil directement à côté d'un autre réfrigerateur/congélateur.

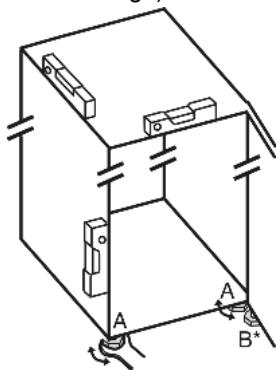

Remarque

Si plusieurs appareils sont placés l'un à côté de l'autre, laissez une distance de 100 mm entre eux. Si cette distance n'est pas respectée, de la condensation se formera sur les parois latérales des appareils.

Fig. 4

Si l'appareil est endommagé, contactez immédiatement le fournisseur avant son raccordement. Le sol du local d'installation doit être horizontal et plat. Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire. Placez toujours l'appareil avec le dos et à l'aide des équerres murales fournies (voir ci-dessous) directement contre le mur. L'appareil doit être déplacé uniquement à vide. Le socle de l'appareil doit avoir la même hauteur que le sol qui l'entoure. Ne pas installer l'appareil sans aide. Plus il y a de réfrigérant dans l'appareil, plus la pièce où se trouve l'appareil doit être grande. En cas de fuite, un mélange inflammable de gaz et d'air peut se former dans des pièces trop petites. Pour 8 g de réfrigérant, la pièce où l'appareil est installé doit être d'au moins 1 m³. Les spécifications du réfrigérant figurent sur la plaque signalétique à l'intérieur de l'appareil. Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations surgiront! Retirer les films de protection des bords. Enlever tous les auxiliaires de transport.

Pour atteindre la consommation énergétique déclarée, les pièces d'écartement fournies avec certains appareils doivent être utilisées. Cela augmente la profondeur des appareils d'env. 35 mm. L'appareil fonctionne parfaitement sans l'utilisation des pièces d'écartement, mais présente une légère augmentation de sa consommation énergétique.

Dans le cas d'un appareil avec pièces d'écartement mural fournies, monter ces pièces d'écartement mural au dos de l'appareil, à gauche et à droite, au-dessus du compresseur. Éliminer l'emballage (voir 4.5 Éliminer l'emballage). Aligner l'appareil avec la clé à fourchette jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau. Ensuite, étaquer la porte, dévisser le pied de réglage à la charnière (B) jusqu'à ce qu'il soit en contact avec le sol; ensuite tourner de

Remarque

Nettoyer l'appareil (voir 6.2 Nettoyage de l'appareil).

Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil. Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Inversion du sens d'ouverture de la porte

Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte :

Assurez-vous d'avoir l'outillage suivant à portée de main :

Tournevis Torx 25 Tournevis Torx 15 Tournevis visseuse sans fil le cas échéant Si nécessaire, demander de l'aide à un tiers pour le montage

Remarque

Pour empêcher qu'elles ne tombent, sortez les denrées des bacs des contre-porte avant d'enlever la porte.

13 Fig. 5

Retirer la butée Fig. 5 (13) de la porte en bas à gauche.

Fig. 6

Retirer le cache Fig. 6 (1) par l'avant et le haut. Soulever le cache Fig. 6 (2).

Attention

Risque de blessures lorsque la porte culbute!

Bien tenir la porte. Déposer la porte prudemment.

Dévisser le support de palier supérieur Fig. 6 (3) (2 fois Torx® 25) Fig. 6 (4) et le retirer par le haut. Soulever la porte vers le haut et la poser de côté.

4.3.2 Inversion de la porte du compartiment de réfrigération

Fig. 7

Ouvrir le cache du support d'appui Fig. 7 (15). Dévisser le support d'appui Fig. 7 (15) avec la porte du compartiment.

Déserrer l'élément de fermeture Fig. 7 (16). Boucher les trous à l'aide des bouchons Fig. 7 (17) joints.

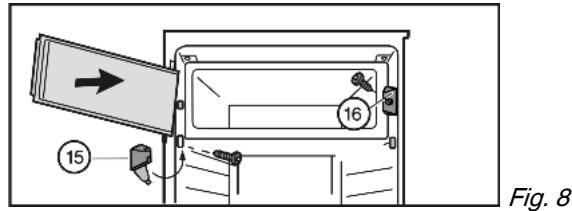

Monter l'élément de fermeture Fig. 8 (16). Placer la porte du compartiment en haut. Monter le support d'appui Fig. 8 (15) et fermer le cache.

4.3.3 Déplacement des pièces inférieures du palier

Fig. 9

Dévisser les vis de fixation Fig. 9 (21). Retirer l'ensemble du support de palier inférieur Fig. 9 (23) avec le boulon de palier Fig. 9 (24), la rondelle Fig. 9 (26) et le pied de réglage Fig. 9 (22). Dévisser l'ensemble du boulon de palier Fig. 9 (24) avec la rondelle Fig. 9 (26), déplacer le tout dans le trou de préhension du côté opposé du support de palier et revisser fermement. Retirer avec précaution la plaque de recouvrement Fig. 9 (25) et la déplacer du côté opposé. Revisser l'ensemble du support de palier inférieur Fig. 9 (23) avec le boulon de palier Fig. 9 (24), la rondelle Fig. 9 (26) et le pied de réglage Fig. 9 (22) du côté de la nouvelle charnière, au besoin à l'aide d'une visseuse sans fil (en appliquant un couple de 4 Nm).

4.3.4 Inverser la poignée

Enlever le bouchon Fig. 10 (30) du coussinet de la porte et le mettre de l'autre côté.

Fig. 10

Démonter la poignée de porte Fig. 10 (31), le bouchon Fig. 10 (32) et les plaques d'appui Fig. 10 (33) puis les repositionner sur le côté opposé

Lors du montage des plaques d'appui, veillez à un encliquetage correct de l'autre côté.

4.3.5 Monter la porte

Placer la porte à partir du haut sur le boulon de palier Fig. 9 (24). Fermer la porte. Placer le support de palier supérieur Fig. 6 (3) sur le nouveau côté de la charnière et dans la porte. Revisser le support de palier (en appliquant un couple de 4 Nm) (2 Torx® 25) Fig. 6 (4). Utiliser au besoin une visseuse sans fil. Replacer le cache Fig. 6 (1) du côté opposé par l'extérieur et l'enclencher. Replacer le cache Fig. 6 (2) du côté opposé par le haut et l'enclencher. Dévisser le pied de réglage Fig. 9 (22) sur le support de palier inférieur Fig. 9 (23) jusqu'à ce qu'il repose au sol.

Fig. 11

Réinstaller la butée Fig. 11 (13) en bas à droite sur le porte, car elle joue un rôle important dans la stabilité de l'appareil.

Avertissement

Risque de blessures lorsque la porte culbute!

Si les éléments du support d'appui et de charnière ne sont pas serrés avec le bon couple de serrage, la porte peut culbuter. Visser les supports d'appui avec un couple de serrage de 4 Nm. Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis.

4.4 Insertion entre deux éléments de cuisine

Élément haut (3) Placard de cuisine (2) Appareil (4) Mur

• Dans le cas d'appareils avec pièces d'écartement mural fournies, la dimension est augmentée de 35 mm (voir 4.2 Mise en place de l'appareil).

L'appareil peut être réagencé avec des buffets de cuisine. Pour adapter l'appareil Fig. 12 (2) à la hauteur du coin cuisine, une rehausse Fig. 12 (1) peut être posée sur l'appareil.

Lors de la transformation avec des placards de cuisine (profondeur max. 580 mm ), l'appareil peut etre place directement a cote du placard de cuisine Fig. 12 (3). L'appareil depasse laterelement de 34~mm^× et de 50~mm^× au centre de I'appareil par rapport à la face avant du placard de cuisine.

Attention

Risque de dommage par surchauffe suite à une ventilation insuffisante.

En cas de ventilation trop faible, le compresseur risque d'être endommagé.

Veiller à une ventilation suffisante. Respecter les exigences de ventilation.

Exigences de ventilation :

• Sur la paroi arrière de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute.
• La section de ventilation sous plafond doit être de 300 cm² minimum.
• Plus la section de ventilation est grande, plus l'appareil marche de manière économique.

Si l'appareil est installé avec les charnières à côté d'un mur Fig. 12 (4), la distance entre l'appareil et le mur doit être de 40 mm minimum. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.

Avertissement

Risque d'étouffement avec les films et matériaux d'emballage! Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matériels recyclables :

carton ondulé / carton - pièces en polystyrène expansé - films et sachets en polyéthylène - colliers de serrage en polypropylène - cadres en bois cloués avec plaque de polyéthylène* Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

Attention

Raccordement incorrect! Détérioration de l'électronique. Ne pas utiliser d'onduleurs isolés. Ne pas utiliser de prise économique d'énergie.

Avertissement

Raccordement incorrect!

Risque d'incendie.

Ne pas utiliser de rallonge électrique. Ne pas utiliser de barres de distribution.

Le type de courant (courant alternatif) et la tension au lieu d'emplacement doit coïncider avec les indications sur la plaque signalétique (voir 1 Vue d'ensemble de l'appareil).

La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

La prise de courant doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.

Vérifier l'alimentation électrique. Enficher la prise de courant.

4.7 Enclencher l'appareil

Mettre l'appareil en marche env. 2 h avant le premier chargement avec des produits congelés.

Tourner le régulateur de température Fig. 3 (1) vers la droite de la position 0 au point 3. L'éclairage intérieur est allumé.

5.1 Réfrigérateur

La circulation naturelle de l'air dans le réfrigerateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

5.1.1 Refroidissement des alimentés

Stocker les denrées légèrement périssables telles que les plats cuisinés, la viande et la charcuterie dans la zone la plus froide. Répartir le beurre et les conserves dans la partie supérieure et dans la porte. (voir 1 Vue d'ensemble de l'appareil) Utiliser des récipients réutilisables en plastique, en métal, en aluminium et en verre ainsi que du film alimentaire pour l'emballage. Toujours conserver la viande ou le poisson crus dans des récipients propres et fermés sur la tablette inférieure du compartiment de réfrigération afin d'éviter que d'autres aliments n'entrent en contact ou ne coulent sur eux. Toujours conserver les aliments qui absorbent ou libèrent facilement des odeurs ou des saveurs ainsi que des liquides dans des récipients fermés ou couverts. Ne placer que brièvement les produits surgelés sur l’avant du fond du compartiment réfrigéré (par ex. pour les réorganiser ou les trier). Ne pas laisser toutefois de produits réfrigérés à l’extérieur, sinon ils risquent d’être poussés en arrière ou de se renverser lors de la fermeture de la porte. Ne pas stocker les aliments trop près les uns des autres pour que l'air puisse circuler facilement.

5.1.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.

Respect de la température

• Entreposer les alimentés les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. Éviter d'ouvrir la porte trop fréquemment. Respecter les règles relatives à l'hygiène des alimentés.

Règles relatives à l'hygiène des aliments

Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts). Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments. Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ceux-ci. Avoir recours aux instructions de service, surtout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).

5.1.3 Régler la température

La température peut être réglée de 1 (température maximale, performance de réfrigération minimale) à 7 (température minimale, performance de réfrigération maximale).

Il est recommandé de sélectionner la position de réglage médiane qui permet d'obtenir une température moyenne du réfrigérateur d'environ 5°C.

La température moyenne régée dans le congélateur est d'environ -18°C.

Si vous conservez des produits surgelés et, par conséquent, si des températures basses doivent régner à l'intérieur du compartiment de congélation, nous vous recommandons de régler le thermostat sur une position comprise entre « 4 » et « 7 ». En position « 7 », il est possible d'atteindre des températures inférieures à 0°C dans l'espace le plus froid du réfrigérateur.

Tourner le régulateur de température Fig. 3 (1).

La température dépend des facteurs suivants :

• la fréquence d'ouverture de la porte
• de la durée d'ouverture de la porte
• la température ambiante au lieu d'emplacement
• le type, la température et la quantité des aliments congelés. En cas de besoin, régler la température à l'aide du régulateur.

5.1.4 Fonction coolplus

En cas de température ambiance inférieure ou égale à 15°C

Appuyer sur le bouton CoolPlus Fig. 3 (2). La température du congélateur est ainsi garantie. Lorsque la température ambiente est au-dessus de 15°C.. Désactiver l'interrupteur Cool-Plus Fig. 3 (2) manuellement.

Remarque

Dans le cas de températures ambiantes normales, supérieures à 15°C, l'activation n'est pas nécessaire. L'interrupteur Cool Plus doit être désactivé.

Déplacer ou retirer les tablettes

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer par inadvertance.

Fig. 13

Soulever la tablette de rangement et la tirer légèrement en avant. Régler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support. Pour la retirer complètement, placer la tablette de rangement en biais et la retirer par devant. Insérer la tablette de rangement avec la butée derrière, orientée vers le haut. Les aliments congélés ne collent pas à la paroi arrêtée.

Démonter les tablettes de rangement

Les tablettes de rangement peuvent être démontées pour le nettoyage.

Déplacer les balconnets de contre-porte

Enlever les balconnets comme indiqué sur l'illustration.

Vous pouvez congeler des produits surgelés pendant plusieurs mois, préparer des glaçons et congeler des aliments frais dans le compartiment congélateur à une température égale ou inférieure à -18 °C.

La température ambience dans le compartiment, mesurée avec un thermomètre ou un autre appareil de mesure peut osciller.

5.2.1 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir 1 Vue d'ensemble de l'appareil) sous « capacité de congestion … kg/24h »

Attention

Risque de blessure aux débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congélées.

Ne pas congeler de bouteilles ni de canettes!

24 h avant de congeler des aliments, régler la température sur une position moyenne à froide. Activer la fonction Cool-Plus : Appuyer sur la touche Cool-Plus Fig. 3 (2). La température de congélation baisse, l'appareil fonctionne à une puissance frigorifique maximale.

Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par sachet :

• Fruits, légumes jusqu'à 1 kg Viande jusqu'à 2,5 kg Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium. Poser les aliments en les répartissant au fond du casier et ne pas les mettre en contact avec des aliments déjà congelés pour éviter qu'ils ne décongèlent. Ramener la température à son niveau initial 24 h après avoir introduit les aliments.

Si la température ambience est supérieure à 15°C :

Désactiver la fonction Cool-Plus : Appuyer sur la touche Cool-Plus. Fig. 3 (2).

5.2.2 Durées de conservation

Références pour la durée de conservation des différents alimentés dans le congélateur :
Glace	2 à 6 mois
Charcuterie, jambon	2 à 6 mois
Pain, pâtisserie	2 à 6 mois
Gibier, porc	6 à 10 mois
Poisson gras	2 à 6 mois
Poisson maigre	6 à 12 mois
Fromage	2 à 6 mois
Volaille, bœuf	6 à 12 mois
Légumes, fruits	6 à 12 mois

Les durées de conservation mentionnées sont données à titre indicatif.

5.2.3 Dégivrer les alimentés

• Dans le compartiment réfrigérateur Au micro-ondes
• Dans le four/le four à chaleur tournante
• À température ambiante. Utiliser uniquement la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible. Ne recongeler des aliments décongelés que dans des cas exceptionnels.

6.1.1 Dégivrer le compartiment réfrigérateur

Le compartiment réfrigération se dégivre automatiquement. La condensation s'évapore. La présence de gouttes d'eau ou d'une mince couche de givre ou de glace sur la paroi arrière est due au fonctionnement et tout à fait normale.

Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.2 Nettoyage de l'appareil).

6.1.2 Dégivrer le compartiment condensateur

Dans le compartiment congélateur, une couche de givre resp. de glace se forme après une exploitation prolongée. Ceci est tout à fait normal. La couche de givre resp. de glace se forme plus rapidement si la porte est ouverte fréquemment ou si les aliments y déposés sont chauds. Une couche de glace plus épaisse augmente toute la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

Avertissement

Dégivrage incorrect de l'appareil!

Lésions corporelles et dommages matériels.

Pas de dispositifs mécaniques ni d'autres moyens non recommandés par le fabricant pour accélérer le dégivrage. Pas d'appareil de chauffage, de nettoyeur à vapeur, de flamme nue ni de spray dégivrant pour dégivrer l'appareil. Ne pas retarder le givre avec des objets pointus. Ne pas endommager la tuyauterie du circuit réfrigérant.

Couper l'appareil. Débrancher la prise. Emballer les denrées congelées dans du papier journal ou des couvertures et les entreposer dans un endroit frais. Laisser la porte du compartiment et de l'appareil ouverte pendant le dégivrage. Retirer les morceaux de glace détachés. S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante avec une éponge ou un torchon. Nettoyer le compartiment (voir 6.2 Nettoyage de l'appareil)

6.2 Nettoyage de l'appareil

Nettoyer régulièrement l'appareil.

Avertissement

Risque de blessures et d'endommagement émanant de la vapeur très chaude! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. Ne pas utiliser d'appareils de nettoyage à la vapeur!

Attention

Un nettoyage incorrect endommage l'appareil !

Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. Ne pas utiliser de produit nettoyant agressif, abrasif, granuleux ou contenant du chlore ou de l'acide. Ne pas utiliser de solvants chimiques. Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S. A. V. Ne pas arracher, plier ou endommager de câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil. Débrancher la prise.

Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent. Nettoyez les parois latérales vernies uniquement avec un chiffon doux et propre. En cas de salissures importantes, utiliser un peu d'eau tiède avec un détergent neutre. Nettoyez les surfaces enduites des portes uniquement avec un chiffon doux et propre. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.

Ne pas nettoyer l'inscription sur la surface de porte peinte avec des produits abrasifs et agressifs. En présence de saleté, passer un chiffon moelleux légèrement imbibé d'eau ou de produit nettoyant neutre.

Nettoyer l'orifice d'évacuation : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

La plupart des éléments d'équipement peuvent être démontés pour le nettoyage : voir dans le chapitre correspondant. Laver à la main les bacs à l'eau tiède additionnée d'une petite quantité de produit à vaisselle. Autres éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent.

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher. Rebrancher l'appareil et l'enclencher de nouveau. Lorsque la température est suffisamment froide : remettre en place les aliments.

6.3 Remplacer l'éclairage intérieur

Une lampe à DEL est installée de série dans l'appareil pour l'éclairage de l'intérieur.

Lors de l'installation d'une ampoule :

Utiliser une ampoule de 15 W max. et une douille E14. Le type de courant (alternatif) et la tension du lieu d'installation doivent correspondre aux indications de la plaque signalétique (voir 1 Vue d'ensemble de l'appareil).

Lors de l'installation d'une lampe à DEL :

Seule une lampe à DEL d'origine du fabricant peut être installée. Vous pouvez obtenir la lampe auprès du SAV ou d'un revendeur spécialisé (voir 6.4 SAV).

Avertissement

Risque de blessure inhérent à la lampe LED!

L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.

Si le cache est retiré :

Ne pas regarder directement l'éclairage à proximité immédiate avec des lentilles optiques. Les yeux pourraient encourir des lésions.

Avertissement

Risque d'incendie inhérent à la lampe LED!

L'utilisation d'autres lampes LED entraîne un risque de surchauffe et d'incendie.

Utiliser la lampe LED d'origine du fabricant.

Lorsque la lampe est défectueuse, la remplacer de la manière suivante:

Couper l'appareil. Débrancher la prise ou couper le fusible. - Cache de la lampe selon l'illustration ; à l'intérieur, pousser dessus dans la zone avant pour le séparer et l'enlever vers le côté. Remplacer la lampe. Remettre en place le cache de la lampe et l'enclencher.

6.4 SAV

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir 7 Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S. A. V. Vous trouvez l'adresse du S. A. V. dans le répertoire S. A. V. fourni avec votre appareil.

Avertissement

Risque de blessures dû à une réparation incorrecte !

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 6 Entretien) que par le S. A. V.

Relever la désignation de l'appareil Fig. 14 (1), le n° de service Fig. 14 (2) et le n° de série Fig. 14 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.

Fig. 14

Informer le S. A. V. et lui communiquer la panne, la désignation de l'appareil Fig. 14 (1), le n° de service Fig. 14 (2) et le n° de série Fig. 14 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S. A. V.

Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.

L'appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché. Enclencher l'appareil. → La fiche secteur n'est pas correctement enfournée dans la prise. Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. Vérifier le fusible.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie.

Une LED clignote régulièrement toutes les 15 secondes* en bas à l'arrière de l'appareil (vers le compresseur).

L'inverseur est équipé d'un diagnostic d'erreurs à LED. Il est normal qu'il clignote.

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionnellement des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.

Un gargouillancement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.

Un léger clic.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement. Ce bruit est normal.

L'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. La température ambience est trop élevée. Solution: (voir 1.2 Domaine d'application de l'appareil)

Bruit de vibrations

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. Aligner l'appareil à l'aide des pieds de réglage. Espacer les bouteilles et les récipients.

Les parois extérieures de l'appareil sont chaudes*

La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. Ceci est normal.

La température n'est pas assez froide.

→ La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. → L'aération et la ventilation sont insuffisantes.

Dégager la grille d'aération et la nettoyer. La température ambience est trop élevée. Solution: (voir 1.2 Domaine d'application de l'appareil). L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S. A. V. (voir 6 Entretien) L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). Changer l'emplacement de l'appareil ou de la source de chaleur.

L'éclairage interne ne s'allume pas.

L'appareil n'est pas allumé. Allumer l'appareil. La source d'éclairage (livraison avec source d'éclairage LED) est défectueuse.

Avertissement

Risque de blessure inhérent à la lampe LED!

L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.

Si le cache est retiré :

Ne pas regarder directement l'éclairage à proximité immédiate avec des lentilles optiques. Les yeux pourraient encourir des lésions.

Remplacer la source d’éclairage (voir 6 Entretien).

Lorsque la température ambience est inférieure à 15°C, l'appareil est légèrement réchauffé au niveau de la surface intérieure de la paroi latérale de droite du compartiment réfrigérateur.

Ceci est nécessaire pour le fonctionnement. Ceci est normal.

8.1 Éteindre l'appareil

Tourner le régulateur de température Fig. 3 (1) sur 0.

8.2 Mise hors service

Vider l'appareil. Couper l'appareil (voir 8 Mise hors service). Sortir la fiche. Nettoyer l'appareil (voir 6.2 Nettoyage de l'appareil).

Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

9 Éliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Ne pas endommager le circuit du froid lors de l'évacuation de l'appareil usage, de manière à éviter la fuite incontrôlée du réfrigérant (données figurant sur la plaque signalétique) et de l'huile.

Pour l'Allemagne :

L'appareil peut être déposé gratuitement auprès des centres locaux de recyclage/récupération, dans un collecteur de classe 1. À l'achat d'un nouveau réfrigérateur/congélateur et d'une surface de vente de >400m^2, l'appareil usagé peut également être repris gratuitement par le magasin.

Rendre l'appareil inutilisable :

Débrancher l'appareil. Sectionner le câble de raccord.
