MODE D'EMPLOI A3FE635CGJE - A3FE635CMJ HAIER
Réfrigérateur-congélateur
A3FE635C*J
A3FE735C*J
C3FE635C*J
C3FE735C*J
C3FE735C*JE
^* = Code couleur:
G, M, W, S ou R
Veuillez lire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant d'utiliser cet appareil, et vous assurent une installation, une utilisation et un entretien sécurisés et ajustés.
Veuillez bien garder ce manuel et toujours vous y référer pour une utilisation sécurisée et ajustée de l'appareil.
Si vous devez vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utilisateur puisse maîtriser l'appareil, notamment les règles de sécurité.
Légende
Avertissement - Consignes importantes de sécurité
Renseignements généraux et conseils
Informations sur l'environnement
Mise au rebut
Contribuez à la protection de l'environnement et de la santé humaine. Veuillez mettez les emballages au rebut dans les espaces prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les déchets ménagers. Veuillez déposer l'appareil à votre usine de recyclage locale, ou prendre contact avec votre bureau municipal.
Risque de blessure ou d'asphyxie!
Les réfrigérants et les gaz doivent être mis au rebut par des professionnels. Avant toute mise au rebut, assurez-vous que la tuyauterie du système de réfrigération n'est pas endommagée. Débranchez l'appareil du secteur. Coupez les câbles primaires et mettez-les au rebut. Retirez les plateaux et coffrets ainsi que le verrou de porte et les joints, pour éviter qu'un enfant ou un animal domestique ne reste coincé dans l'appareil.
1- Consignes de sécurité 4 2- Utilisation prévue. 9 3- Description du produit 10 4- Panneau de commande 12 5- Utilisation 13 6- Conseils pour économiser de l'énergie 20 7- Équipement 21 8- Entretien et nettoyage 25 9- Dépannage 28 10- Installation 31 11- Informations techniques 35 12- Service client 37
1- Consignes de sécurité
Avant de mettre l'appareil en marche pour la première fois, veuillez lire les consignes de sécurité ci-après :
Avant la première utilisation
Vérifiez que l'appareil n'a subi aucun dommage lié au transport. Retirez tous les emballages et tenez-les hors de portée des enfants. - Attendez au moins deux heures avant d'installer l'appareil pour une meilleure efficacité du système de réfrigération. Il faut toujours au moins deux personnes pour la manipulation de l'appareil car il est lourd.
Installation
- Placez l'appareil dans un endroit bien ventilé. Laissez un espace d'au moins 20 cm de haut et 10 cm autour de l'appareil.
- Ne placez jamais l'appareil dans une zone ou à un endroit humide où il pourrait être éclaboussé par de l'eau. Nettoyez et séchez les éclaboussures d'eau et les tâches à l'aide d'un chiffon doux et propre.
- N'installez pas l'appareil en direction des rayons solaires ou à proximité des sources de chaleur (par exemple, les cuisinières, chauffe-eau).
- Installez et positionnez l'appareil dans un espace adaptant compte de sa taille et son utilisation. Tenez les ouvertures d'aération de l'appareil ou dans les structures encastrées libres de toute obstruction. Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un électricien. L'appareil fonctionne avec une alimentation de 220~240 VCA/50 Hz. Des fluctuations anormales de tension peuvent entraîner un échec de démarrage ou endommager le régulateur de température ou le compresseur, ou l'appareil peut émettre un bruit anormal pendant le fonctionnement. Dans de tels cas, installez un régulateur automatique. Pour l'alimentation électrique, utilisez une prise avec terre différente facilement accessible. Mettez à la terre cet appareil.
Avertissement!
Uniquement pour le Royaume-Uni : Cet appareil est équipé d'un cordon d'alimentation avec fiche à 3 fils (mise à la terre), répondant aux normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). Une fois l'appareil installé, la fiche doit être accessible. N'utilisez pas des adaptateurs multiprises ou des rallonges. Assurez-vous que le câble d'alimentation n'est pas sous le réfrigérateur. Évitez de marcher sur le câble d'alimentation. N'endommagez pas le circuit réfrigérant. Utilisation quotidienne Cet appareil peut être utilisé par des enfants âgés d'au minimum 8 ans, ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont supervisées ou ont été formées à l'utilisation sécurisée de l'appareil et comprenant les risques y relatifs. Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés. Les enfants ne doivent pas jouer avec l'appareil. - En cas de fuite de gaz froid ou de tout autre gaz inflammable aux alentours du réfrigérateur, arrêtez la vanne d'alimentation du gaz qui s'échappe, ouvrez les portes et fenêtres et ne débranchez pas ni ne branchez le câble d'alimentation de l'appareil ou de tout autre appareil. Rassurez-vous que l'appareil est programmé pour fonctionner à une plage de température entre 10 et 43°C. L'appareil pourrait ne pas bien fonctionner si vous le faites fonctionner pendant longtemps à une température en dessous ou au-dessus de la plage indiquée. - Ne placez pas des objets instables (objets lourds, récipients remplis d'eau) au-dessus du réfrigerateur pour éviter tout dommage corporel suite à une chute de l'objet ou un choc électrique causé par le contact avec l'eau. - Ne tirez pas sur les étagères de la porte. La porte pourrait se pencher, le rayon des bouteilles pourrait sauter ou l'appareil pourrait basculer.
Utilisation quotidienne
Ouvrez et fermez les portes uniquement à l'aide des poignées. L'espace entre les portes et le placard est très réduit. N'envoyez pas vos mains dans ces endroits pour éviter de coincer vos doigts. Ouvrez ou fermez les portes du réfrigerateur uniquement lorsque les enfants ne se trouvent pas près du réfrigerateur. Évitez de ranger ou utiliser des produits inflammables, des explosifs ou des matières corrosives à l'intérieur ou autour de l'appareil. - Ne conservez pas des médicaments, des bactéries ou des agents chimiques dans le réfrigérateur. Le présent réfrigérateur est un appareil électroménager. Il n'est pas recommandé de conserver des matériaux qui requirement des températures strictes. Évitez de conserver des liquides dans des bouteilles ou des canettes (à l'exception de vins et spiritueux fortement alcoolisés), notamment des boissons gazeuses car elles peuvent exploser pendant la congélation. Vérifiez le conditionnement des aliments si le congélateur devient plus chaud. - Ne programmez pas inutillement le compartiment réfrigérateur à une température basse. Les températures basses peuvent survenir lorsque les températures hautes sont programmées. Attention : Les bouteilles peuvent se casser. Ne touchez pas les aliments congelés avec des mains mouillées (portez des gants). Surtout, ne mangez pas les sucettes glacées immédiatement après les avoir sorties du congélateur. Vous risquez une congélation de la langue ou la formation d'ampoules suite à la congélation. PREMIERS soins : placez votre langue sous le robinet avec la sucette. Ne la tirez pas de force! - Ne touchez pas la surface intérieure du compartiment congélateur pendant qu'il est en marche, notamment avec les mains mouillées ; vos mains pourraient se congeler sur la surface. Débranchez l'appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommagent le compresseur. - N'utilisez pas d'appareils électriques de type autre que ceux recommandés par le fabricant, à l'intérieur des compartiments de stockage d'aliments de l'appareil.
Entretien et nettoyage
Assurez-vous que les enfants sont sous surveillance lors du nettoyage et de l'entretien. Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien. Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommagent le compresseur. Tenez la fiche et non le cordon pour débrancher l'appareil. - Ne raclez pas le givre ou la glace à l'aide d'objets tranchants. N'utilisez pas de vaporisateurs, d'appareils de chauffage électriques, de sèche-cheveux, de nettoyants à vapeur ou toute autre source de chaleur afin d'éviter des dommages sur les parties en plastique. - N'utilisez pas d'appareils mécaniques ou des moyens autres que ceux recommandés par le fabricant pour accélérer le processus de dégivrage. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, son agent de service ou par des personnes qualifiées similaires afin d'éviter tout risque. N'essayez pas de réparer, de démonter ou de changer vous-même l'appareil. En cas de réparation, veuillez contacter notre service clientèle. Dépoussiérez l'arrière de l'appareil au moins une fois par an afin d'éviter tout risque d'incendie, et pour réduire votre consommation énergétique. N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage. N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil. - Ne nettoyez pas les rayons de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre.
Avertissement!
Cet appareil contient du réfrigérant inflammable ISOBUTANE (R600a). Assurez-vous que le système de réfrigération n'est pas endommagé pendant le transport et l'installation. Une fuite de gaz frigorifique pourrait causer des dommages oculaires ou un incendie. Si un dommage est survenu, tenez-vous hors de sources d'incendie visibles, aérez correctement l'espace, ne branchez ou ne débranchez pas la prise d'alimentation de l'appareil ou de tout autre appareil. Informez le service clientèle.
En cas de contact avec les yeux, rincez abondamment les yeux avec de l'eau et consultez immédiatement un ophtalmologue.
2.1 Utilisation prévue
Cet appareil a été conçu pour la réfrigération et la congélation des aliments. Il est destiné exclusivement pour des intérieurs chauds. Il n'est pas destiné à un usage commercial ou industriel.
Aucune modification ou altération de cet appareil n'est autorisée. Toute utilisation inadéquate vous expose à des risques et la perte des droits de garantie.

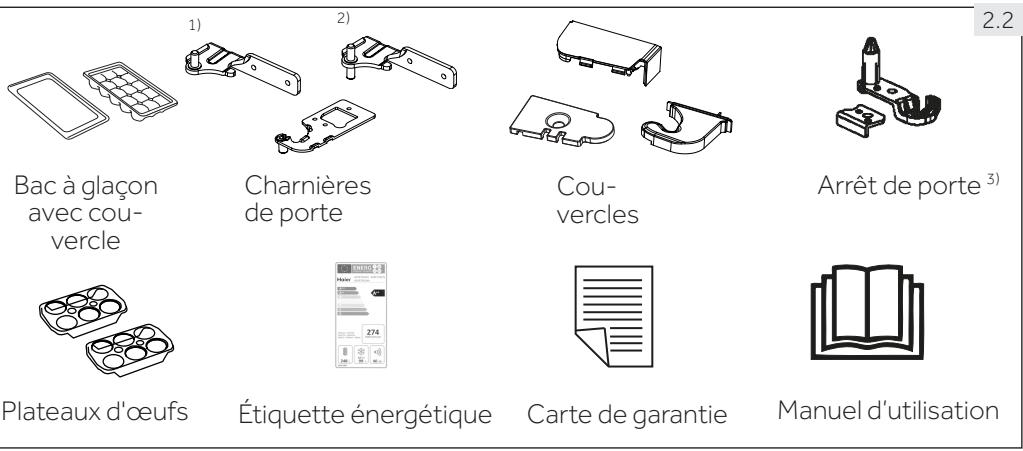

2.2 Accessoires
Vérifiez les accessoires et la documentation suivant cette liste (Fig. 2.2):
1) Modèle à une porte : A3FE635C J, A3FE735C J 2) Modèle à deux portes : C3FE635C*J, C3FE735C*J, C3FE735C*JE 3) Une pièce pour le modèle à une porte, deux pièces pour le modèle à deux portes
Remarque : différences
En raison des modifications techniques et des divers modèles, certaines illustrations de ce manuel peuvent être différentes de votre méthode.
Images des appareils (fig. 3.1-3.2)
3.1 Modèle: C3FE635C*J
Modèle A3FE635C-J = Code couleur
Compartiment réfrigérateur
1 Lampe d'éclairage du réfrigérateur en LED 2 Conduit d'air et capteur (derrière le panneau) 3 Plaque signalétique 4 Clayettes en verre 5 Indicateur de température OK 6 Couvercle du rayon MyZone 7 Conduit d'air (derrière le tiroir) 8 Rayon MyZone 9 Couvercle du tiroir Moist Zone 10 Tiroir Moist Zone 11 Casier de porte
12 Déflecteur du ventilateur (modèle C3FE735C*JE)
13 Tiroir supérieur du congélateur
14 Tiroir central du congélateur
15 Tiroir inférieur du congélateur
16 Pieds ajustables
17 Tiroir supérieur du congélateur avec casier de pré-congélation
18 Tiroir inférieur du congélateur avec casier de pré-congélation
Modèle C3FE735C*J Modèle A3FE735*J
3.2
= Code couleur:
Compartiment réfrigérateur
1 ABT dynamique 2 Conduit d'air et capteur (derrière le panneau) 3 Lampe d'éclairage du réfrigérateur en LED 4 Clayettes en verre 5 Plaque signalétique 6 Indicateur de température O. K. (en option) 7 Couvercle du rayon MyZone 8 Conduit d'air (derrière le tiroir) 9 Rayon MyZone 10 Couvercle du tiroir Moist Zone 11 Tiroir Moist Zone 12 Casier de porte
13 Déflecteur du ventilateur 14 Tiroir supérieur du congélateur 15 Tiroir central du congélateur 16 Tiroir inférieur du congélateur 17 Pieds ajustables 18 Plaque réfrigérante 19 Tiroir supérieur du congélateur avec casier de pré-congélation 20 Tiroir inférieur du congélateur avec casier de pré-congélation
Touches :
A Réglage de la température du réfrigérateur B Réglage de la température du congélateur et activation/désactivation de la fonction Super congélation C Réglage My Zone D Verrouillage/déverrouillage du panneau
Indicateurs :
a) Température du compartiment réfrigérateur
b1) Température du département congélateur
b2) Fonction Super congélation (« Super cong. »)
c) Fonction MyZone
d) Verrouillage du panneau
5.1 Avant la première utilisation
Retirez tous les emballages et tenez-les hors de portée des enfants, puis mettez-les au rebut dans le respect de l'environnement. Nettoyez l'intérieur et l'extérieur de l'appareil ainsi que les accessoires avec de l'eau et un détergent doux et séchez-le soigneusement à l'aide d'un chiffon doux. - Une fois l'appareil bien positionné et nettoyé, attendez au minimum 2 heures avant de le brancher à une source d'alimentation. Voir la Section INSTALLATION. - Pré-refrigérez les compartiments à fortes températures avant de charger les aliments. La fonction Super congélation permet de refroidir rapidement le congélateur. - Les températures du réfrigérateur et du congélateur sont automatiquement régées à 5°C et -18°C respectivement. Ces derniers sont les réglages recommandés. Au besoin, vous pouvez modifier les températures manuellement. Veuillez REGLER LA TEMPERATURE.
Les boutons sur le panneau de commande sont des touches de détection qui répondent une fois que vous les effleurez avec le doigt.
5.3 Mise en marche / arrêt de l'appareil
L'appareil se met en marche une fois qu'on le branche à l'alimentation électrique.
Lorsque l'appareil est mis en marche pour la première fois, les indicateurs de température « a » et « b1 » indiquent les valeurs prédéfinies (voir la REMARQUE).
Remarque: prééglages
L'appareil est réglé à la température recommandée de 5°C (réfrigérateur) et -18 °C (congélateur). Sous une température ambiant normale, nul besoin de régler la température. La fonction de préréglage du compartiment My Zone est Refroidisseur. - Une fois que l'appareil est mis en marche et débranché de l'alimentation électrique principale, il faut 12 heures pour que les bonnes températures soient atteintes.
Videz l'appareil avant de l'arrêter. Pour arrêter l'appareil, débranchez sa prise de l'alimentation électrique.
5.4 Mode veille
L'écran d'affichage s'éteint automatiquement 30 secondes après la pression d'une touche. L'écran se verrouille automatiquement. Il se rallume automatiquement lorsque vous appuyez sur une touche ou lorsque vous ouvrez la porte.
5.5.1
5.5.2
Remarque : verrouillage du panneau
Pour éviter toute activation, le panneau de commande se verrouille automatiquement si aucune touche n'est appuyée pendant 30 secondes. Pour tout réglage, le panneau de commande doit être déverrouillé.
- Appuyez sur la touche « D » pendant 3 secondes pour verrouiller toutes les touches du panneau et éviter toute activation (Fig. 5.5.1). L'indicateur correspondant « d » s'affiche à l'écran (Fig. 5.5.2). Pour déverrouiller le panneau de commande, appuyez une seconde fois sur cette touche.
5.6
5.6 Alarme d'ouverture de la porte
Lorsque la porte du réfrigérateur reste ouverte pendant plus de 3 minutes, l'alarme d'ouverture de la porte résonne (Fig. 5.6). Vous pouvez arrêter l'alarme en fermant la porte. Si la porte reste ouverte pendant plus de 7 minutes, la lumière à l'intérieur du compartiment et du panneau de commande s'éteint automatiquement.
5.7 Réglage de la température
Les températures intérieures sont influencées par les facteurs suivants :
La température ambiante
La fréquence d'ouverture de la porte
La quantité d'aliments conservés
L'installation de l'appareil

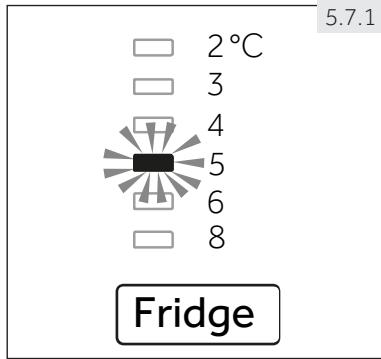

5.7.1 Réglez la température du réfrigérateur
- Déverrouillez le panneau en appuyant sur la touche « D » s'il est verrouillé (Fig. 5.5.1).
- Appuyez de manière séquentielle la touche « A » (réfrigerateur) jusqu'à ce que la valeur souhaitée de l'indicateur de température « a » clignote (Fig. 5.7.1).
La température optimale du réfrigerateur est de 5°C. Les températures inférieures veulent dire une consommation énergétique inutile.
- Au bout de quelques secondes, l'indicateur de température « a » brille de manière permanente et le réglage est confirmé.
5.7.2 Réglage de la température du réfrigérateur
- Déverrouillez le panneau en appuyant sur la touche « D » s'il est verrouillé (Fig. 5.5.1).
- Appuyez de manière séquentielle sur la touche « B » (Congélateur) jusqu'à ce que la valeur désirée de l'indicateur de température « b1 » clignote. (Fig. 5.7.2).
La température optimale du congélateur est de -18°C. Les températures inférieures veulent dire une consommation énergétique inutile.
- Au bout de quelques secondes, l'indicateur de température « a » brille de manière permanente et le réglage est confirmé.
5.7.2
3 Sec. Super-Frz.
Remarque : conflit avec d'autres fonctions
Vous sous-estimez régler la température dans le compartiment correspondant si une autre fonction (Super Congélation) est activée ou si l'écran est verrouillé. L'indicateur correspondant clignote simultanément.
5.8
Super-Frz.
Freezer
3 Sec. Super-Frz.
5.8 Fonction super congélation
Les aliments frais doivent se congeler à fond le plus rapidement possible. Ceci permet de préserver au mieux les valeurs nutritives, l'apparence et le goût des aliments. La fonction Super congélation accélère la congélation d'aliments frais et aide à protéger les aliments déjà conservés de la chaleur. Si vous voulez congeler une grande quantité d'aliments en une fois, il est recommandé de régler la fonction Super congélation 24 h à l'avance avant d'utiliser le compartiment congélation.
- Déverrouillez le panneau en appuyant sur la touche « D » s'il est verrouillé (Fig. 5.5.1).
- Appuyez sur la touche « B » (congélateur) pendant 3 secondes ; l'indicateur « b2 » s'allume et la fonction s'active (Fig. 5.8).
- La même opération permet de désactiver la fonction Super congélation.
Remarque : désactivation automatique
La fonction Super congélation se désactive automatiquement après 56 heures. L'appareil fonctionne ensuite à la température préalablement réglée.
5.9
5.9 Rayon myzone
Le compartiment de congélation est équipé d'un rayon My Zone (Fig. 5.9). En fonction des besoins de conservation des aliments, la température la plus indiquée peut se régler afin d'obtenir la meilleure valeur nutritive des aliments. Les modes ci-après sont disponibles :
5.9.1 Fonction refroidisseur
Cette fonction permet de régler la température dans le rayon MyZone à 0°C. Cette fonction est appropriée pour la conservation de produits frais tels que la viande ou les denrées instantanées. La plupart des aliments conservent leur fraîcheur à 0°C, sans être pour autant congélés.
Remarque: refroidisseur
En raison de la variation de teneur en eau des viandes, les viandes qui moisissent rapidement sont congelées à une température inférieure à 0°C. Ainsi, coupez immédiatement la viande à conserver et gardez-la dans le rayon My Zone à une température inférieure à 0°C. Les fruits sensibles comme l'ananas, l'avocat, la banane et les raisins, ainsi que les légumes comme la pomme, l'aubergine, le haricot, le concombre, la courgette et les tomates, ou encore le fromage ne doivent pas être conservés dans le rayon My Zone. Lorsque vous avez choisi « Refroidisseur », réglez la température du compartiment réfrigérateur au niveau moyen (5 °C) pour conserver vos aliments dans un environnement de stockage optimal.
5.9.2 D-frost (dégivrage)
Cette fonction permet de dégivrer les aliments congelés sans résidus liquides sur l'aliment après dégivrage. L'aliment reste à moitié congelé, facile à couper et à cuisiner.
La température dans le compartiment MyZone est réglée à +1 °C.
Remarque : fonction d-frost
Le temps de dégivrage peut varier selon le type et l'épaisseur de l'aliment. Vous pouvez utiliser les valeurs suivantes pour le dégivrage : 500 g : 7 h ; 1 000 g : 8 h ; 1 500 g : 10 h.
5.9.3 Q-cool (réfrigération rapide)
Cette fonction permet de refroidir rapidement des boissons en cannette. Retirez de ce département toutes les bouteilles avant d'activer cette fonction, car elles pourraient se congeler.
La température dans le compartiment MyZone est régée à -1 °C.
Remarque: rayon myzone
L'une des trois fonctions du compartiment MyZone doit toujours être activée. Pour réduire la température du compartiment réfrigérateur, utilisez la fonction Q-Cool. Pour l'augmenter, utilisez la fonction D-Frost.

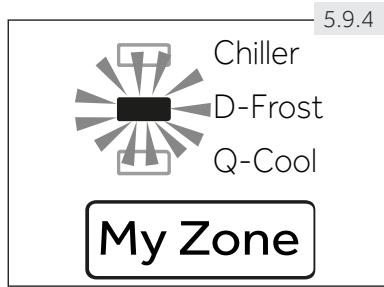

5.9.4 Sélection d'une fonction pour le rayon myzone
- Déverrouillez le panneau en appuyant sur la touche « D » s'il est verrouillé (Fig. 5.5.1).
- Appuyez successivement sur la touche « C » (MyZone) jusqu'à l'activation de la fonction « c » souhaitée (Fig. 5.9.4) et la confirmation du réglage.

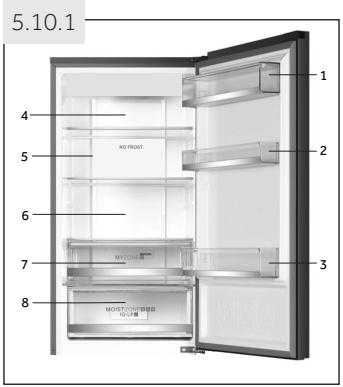

5.10.1 Conservation dans le compartiment réfrigérateur
Maintenez votre réfrigérateur à une température inférieure à 5°C. Les aliments chauds doivent être refroidis à la température ambiante avant de les conserver dans l'appareil. - Les aliments à conserver dans le réfrigérateur doivent être lavés et séchés avant de les conserver. - Les aliments à conserver doivent être bien couverts pour éviter les odeurs ou une altération du goût. Ne conservez pas de grandes quantités d'aliments. Laissez de l'espace entre les aliments pour permettre à l'air froid de circuler entre eux, pour une meilleure réfrigération et homogène. Les aliments consommés tous les jours peuvent être conservés à l'avant du rayon. Laissez un espace entre les aliments et les parois internes, pour que l'air y circule. Surtout, ne conservez pas d'aliments près des parois arrêtées : les aliments peuvent geler et s'y coller. Évitez un contact direct entre les aliments (notamment les aliments huileux et acides) et la paroi interne, car les aliments huileux/acides peuvent l'éroder. Nettoyez l'huile/les acides qui sont sur les aliments. - Vous pouvez décongeler lentement les aliments congelés dans le compartiment réfrigérateur ou à l'aide de la fonction D-Frost dans le rayon MyZone afin d'économiser de l'énergie. Le processus de vieillissement des fruits et des légumes tels que la courgette, le melon, la papaye, la banane, l'ananas, etc. peut accélérer dans le réfrigérateur. Par conséquent, il est recommandé de les conserver dans le réfrigérateur. Cependant, le mûrissement des aliments complètement verts peut être retardé pendant un certain temps. Les oignons, l'ail, le gingembre, et autres légumes à racine se conservent à une température ambiante. Les odeurs désagréables à l'intérieur du réfrigérateur signalent que quelque chose s'est versé et qu'il faut nettoyer. Voir ENTRETIEN ET NETTOYAGE. Les aliments différents doivent se conserver dans des rayons différents en fonction de leurs caractéristiques (Fig. 5.10.1).
1 Beurre, fromage, œufs, épices, etc. 2 Œufs, conserves, épices, etc. 3 Boissons, aliments en conserve. 4 Aliments marinés, conserves, etc. 5 Produits à base de viande, en-cas, pâtes alimentaires, lait, tofu, produits laitiers, etc. 6 Viande cuite, saucisses, etc. 7 Rayon MyZone : boissons en cannette (fonction Q-Cool), aliments crus et frais (fonction Refroidisseur), tout aliment congelé à dégivrer (fonction D-Frost) 8 Tiroir Moist Zone : Fruits, légumes, salade
5.10.2 Conservation dans le compartimentage condensateur
Réglez la température de congélation à -18° C. 24 heures avant la congélation, réglez la fonction Super congélation; pour de petites quantités d'aliments 4 à 6 heures sont suffisantes. - Les alimentés chauds doivent être refroidis à la température ambiente avant de les conserver dans le conGPLateur. - Les alimentés découvertes en petits morceaux seCongèlent plusrapidement et se dégivrent aussi facilement pour la cuisson. Le poids recommandé pour chaque portion est moins de 2,5kg. Il vaut moins conditionner les alimentes avant de les conserver dans le concélateur. L'extérieur du conditionnement doit être sec pour éviter que les sacs ne se collent les uns contre les autres. Le matériel de conditionnement doit être sans odeur, hermétique, et non toxique. Pour éviter de dépasser le temps de conservation, veuillez inscrite la date de condensation, l'heure et le nom de l'aliment sur l'emballage en fonction des temps de conservation des différents alimentés. AVERTISSEMENT! Les acides, les alcalis, le sel, etc. peuvent éroder la surface interieure du congélateur. Ne place pas les alimentents contenant ces substances (par exemple les poissons d'eau profonde) directement sur les surfaces interieures. L'eau salée dans le congélateur doit immédiatement être nettoyée. Évitez de dépasser la durée recommandée par le fabricant pour la conservation des aliments. Ne sortez que la quantité d'aliments nécessaire du congélateur. Consommez rapidement les alimentes decongelés. Les alimentes decongelés ne peuvent etre recongelés sauf s'ils sont préalablement cuits, auquel cas ils ne sont pas comestibles. - Ne gardez pas une trop grande quantité d'aliments dans le congélateur. Veuillez vous reférer à la capacité de congélation du congélateur - Voir les DONNÉES TECHNIQUES ou les informations sur la plaque signalétique. - Les alimentés peuvent se conserver dans le congélateur à une température d'au moins -18 °C pendant 2 à 12 mois, selon ses caractéristiques (par exemple, la viande : 3-12 mois, les légumes : 6-12 mois) Lorsque vous congelez des alimentes frais, évitez de lesmettre contre des alimentes déjàcongelés. Risque de déconnélation!
Lorsque vous conservez les aliments surgelés, veuillez suivre les instructions suivantes :
Suivez toujours les instructions des fabricants concernant le temps de conservation de ces aliments. Ne dépassez pas ces délais! - Faites en sorte que le temps entre l'achat et la conservation soit le plus court possible pour préserver la qualité de l'aliment. - Achetez les aliments surgelés qui peuvent se conserver à une température de -18°C ou moins. Évitez d'acheter des aliments qui ont du givre ou de la glace sur l'emballage - cela indique que ces aliments ont été partiellement décongelés puis recongelés à un moment donné - la montée de température affecte la qualité des aliments.
Conseils pour économiser de l'énergie
Assurez-vous que l'appareil est suffisamment ventilé (Voir INSTALLATION). N'installez pas l'appareil en direction des rayons solaires ou à proximité des sources de chaleur (par exemple, les cuisinières, chaffé-eau). Évitez de faire fonctionner l'appareil à une température inutillement BASSE. La consommation énergétique augmente lorsque l'appareil fonctionne à des températures basses. Les fonctions telles que SUPER CONGÉLATION consomment plus d'énergie. Laissez les aliments refroidir avant de les mettre dans l'appareil. Ouvrez la porte de l'appareil le moins possible et le plus brièvement possible. Ne remplissez pas l'appareil pour ne pas obstruer le flux d'air. Évitez que l'air n'entre dans les aliments emballés. - Maintenez toujours les joints de porte propres pour que la porte se ferme correctement. - Dégivrez les aliments congélés dans le compartiment de congélation ou utilisez la fonction D-Frost du rayon MyZone.
Remarque : différences en fonction des modèles
Selon le modèle, le produit pourrait ne pas posséder les fonctionnalités suivantes.
Reportez-vous au chapitre DESCRIPTION DU PRODUIT.

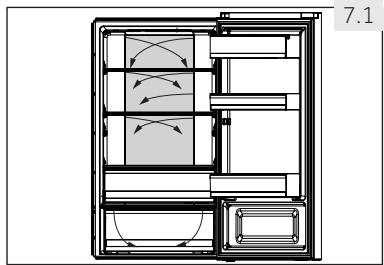

7.1 Ventilation multiple
Le réfrigérateur est équipé d'un système de ventilation multiple, qui permet à l'air froid de circuler dans tous les rayons (Fig. 7.1). Ce système permet de maintenir une température homogène et de conserver les aliments pendant plus longtemps.

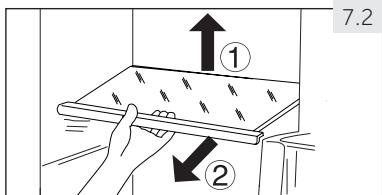

7.2 Étagères réglables
Réglez la hauteur des étagères selon vos besoins de conservation.
- Pour réaménager une étagère, retirez-la d'abord en soulevant ses bords arrêtés (1) puis sortez-la (2) (Fig. 7.2).
- Pour le réinstaller, placez-le sur les anses des deux côtés puis poussez-le en profondeur vers l'arrière jusqu'à ce que l'arrière se fixe dans les anses sur les côtés.
Remarque: grilles
Assurez-vous que tous les bouts du rayon sont uniformes.

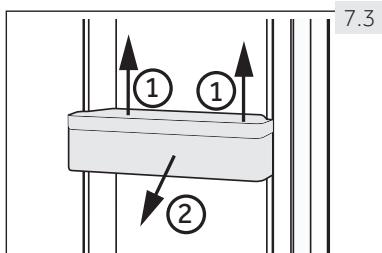

7.3 Balconnets réfrigérateur
Les casiers de porte peuvent être démontés pour les nettoyer.
Placez les mains sur chaque côté du casier, soulève-le (1) puis retirez-le (2) (Fig. 7.3).
Pour remettre le casier, répétez ces procédures dans le sens inverse.

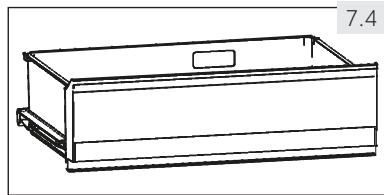

7.4 Rayon my zone
Pour utiliser et régler la température du My Zone (Fig. 7.4), veuillez vous référer à la partie UTILISATION (Rayon My Zone).

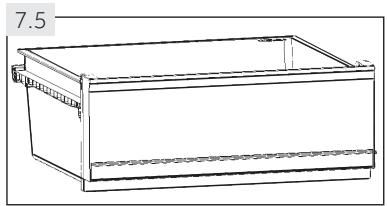

Le taux d'humidité de ce compartiment (Fig. 7.5) avoisine 90%. Il est automatiquement contrôlé par le système et est approprié pour la conservation des fruits, des légumes, des salades, etc.

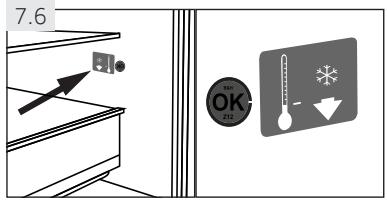

7.6 Indicateur de température OK
L'indicateur de température OK (Fig. 7.6) sert à déterminer les températures en dessous de +4°C. Diminuez progressivement la température si le signe « OK » ne s'affiche pas.
Remarque: autocollant OK
Une fois que l'appareil est mis en marche, il faut 12 heures pour atteindre les bonnes températures.
7.7 Tiroir de congélateur démontable
Pour remettre le tiroir, tirez-le au maximum (1) puis soulève-z et sortez-le (2) (Fig. 7.7).
Pour remettre le tiroir, répétez ces étapes dans le sens inverse.

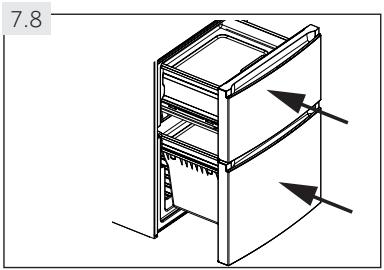

7.8 Tiroir de congélation 3D
Les tiroirs du congélateur (Fig. 7.8) sont complètement extensibles. Ils sont équipés de glissières télescopiques à roulement facile pour vous permettre de mettre et de remettre les tiroirs dans le congélateur. Grâce à son système de fermeture automatique de porte, il est facile de manœuvrer et d'économiser ainsi l'énergie.
Avertissement!
Ne surchargez pas les tiroirs. Charge maximale pour chaque tiroir : 35 kg !

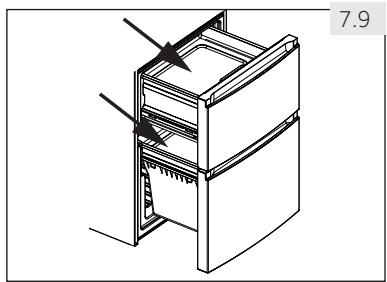

7.9 Casier de pré-congélation
Chaque tiroir est équipé d'un casier de pré-congélation (Fig. 7.9). Les aliments surgelés frais peuvent être séparés des aliments déjà congélés pour que le processus de condensation soit homogène et pour que les aliments frais ne décongèlent pas les aliments congelés. Après avoir réaménagé les aliments surgelés, ces compartiments peuvent servir à conserver facilement autres choses comme les herbes, les glaçons ou les bacs à glaçons.
7.10 Plaque réfrigérante
Utilisez la plaque réfrigérante (Fig. 7.10) pour :
1. Congélation rapide
Lorsque vous utilisez la plaque réfrigerante du compartiment congélateur, les aliments que vous placez sur la plaque sont congelés trois fois plus vite que dans un congélateur ordinaire. La zone de formation maximum de cristaux est réduite ; la qualité de l'aliment est réservée :
Placez la plaque réfrigérante dans l’espace du tiroir supérieur du congélateur prévu à cet effet et placez l’aliment sur le côté portant la mention « Plaque réfrigérante »
2. Décongélation rapide
Lorsque vous utilisez la plaque réfrigérante hors de l'appareil, l'aliment se décongèle cinq fois plus vite que sans la plaque car:
Vous permettez à la plaque de refroidir à la température ambiante en la plaçant sur une surface plane hors de l'appareil. Placez l'aliment sur le côté portant la mention « Plaque réfrigérante »
Remarque: plaque réfrigérante
- Ne touchez pas la partie en aluminium de la plaque réfrigérante lorsque vous l'utilisez dans le compartiment congélateur. Vos mains pourraient se congeler au contact de la surface. Portez des gants. Veuillez vous assurer que la plaque réfrigérante est sèche lorsque vous la placez dans le congélateur.
7.11 Bac à glaçons
- Remplissez les bacs à glaçons au 3/4 plein, fermez avec le couvercle et laissez-les dans le de pré-congélation (Fig. 7.11-1).
- Tordrez légèrement le bac ou tenez-le sous le robinet pour décoller les glaçons (Fig. 7.11-2).
7.11-2 7.11-1
7.12 Éclairage
Le voyant DEL intérieur s'allume à l'ouverture de la porte. La qualité des lumières n'est affectée par aucune pièce ou réglage.
7.13 Fonctions spéciales
Certains modèles sont dotés des fonctions spéciales supplémentaires suivantes :
7.13.1 ABT dynamique
Cette fonction permet de stériliser à 99,9 % le compartiment réfrigérateur; il est alors propre et désodorisé.
7.13.2 Déflecteur du ventilateur
Le déflecteur du ventilateur situé à l'arrière de la paroi arrière du compartiment réglateur réduit efficacement les fluctuations de température dans le congelateur et empêche la formation de glace. Dou une meilleure conservation des aliments et une économie d'énergie.
Avertissement!
Débranche l'appareil de la prise d'alimentation avant de le nettoyer.

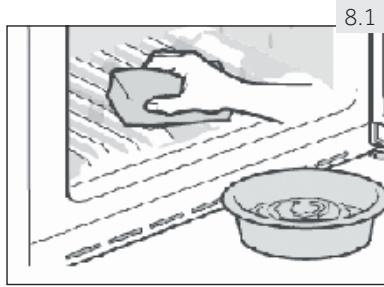

8.1 Généralités
Nettoyez l'appareil uniquement lorsqu'il y a moins d'aliments ou pas d'aliments.
Pour un bon entretien et afin de prévenir les mauvaises odeurs, veuillez nettoyer l'appareil toutes les quatre semaines.
Avertissement!
Évitez de nettoyer l'appareil à l'aide de brosses dures, métalliques, de détergent en poudre, d'essence, d'acétate d'amyle, d'acétone et toute autre solution similaire organique, acide ou alcaline. Veuillez nettoyer avec du détergent spécial réfrigérateur pour éviter tout dommage. N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage. N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil. Ne nettoyez pas les rayons de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre. Évitez de toucher la surface intérieure du tiroir de rangement du congélateur, surtout avec les mains mouillées, elles pourraient se congeler au contact de ladite surface. En cas de chauffage, vérifiez l'état des aliments congelés.
Gardez tout le joint de la porte propre. Nettoyez l'intérieur et l'extérieur de l'appareil avec une éponge humide humidifiée dans de l'eau tiède et un détergent doux (Fig. 8.1). Rincez avec un torchon doux. Nettoyez les accessoires uniquement à l'eau tiède et avec un détergent doux et neutre. Ne lavez aucune pièce de l'appareil dans le lave-vaisselle. - Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommageraient le compresseur.
8.2 Dégivrage
Le réfrigérateur et le congélateur se dégivrent automatiquement, aucune opération manuelle n'est nécessaire.
Avertissement!
Ne remplacez pas la lampe DEL vous-même, elle doit être remplacée uniquement par le fabricant ou l'agent de maintenance agréé.
Les lampes sont des lampes LED ; elles consomment moins d'énergie et ont une longue durée de vie. En cas de problème, veuillez contacter le service clientèle. Voir SERVICE CLIENTÉLE.
Caractéristiques des lampes :
| Paramètre | Modèle |
| A3FE635C*J
C3FE635C*J
C3FE735C*JE | A3FE735 C*J
C3FE735 C*J |
| Tension en V | 13.2 | 12 |
| Puisance maximale en W | 2 | 10 |
| Caracteristique duvoyant LED | blanc-5050 | blanc-5050 |
| Température utilisée | de -30 °C à +85 °C | de -20 °C à +55 °C. |
8.4

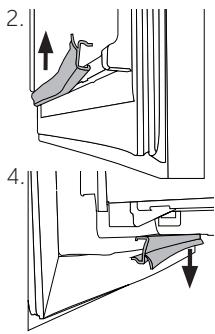

8.4 Joints de porte secondaires démontables
L'appareil dispose de six joints de porte sur les tiroirs inférieur et supérieur du congélateur.
- Localisez les cinq joints de porte en haut et en bas du tiroir du congélateur (Fig. 8.4-1.).
- Assurez-vous que les côtés pliés des joints pointent vers l'intérieur lors de la fixation (Fig. 8.4-2.).
- Localisez le joint inférieur du tiroir supérieur tel qu'indiqué (Fig. 8.4-3.).
- Assurez-vous que son côté plié pointe vers l'intérieur lors de la fixation (Fig. 8.4-4.).
Vous pouvez avoir ces joints ainsi que les joints de la porte / tiroir pivotant auprès du service clientèle (voir la carte de garantie).
8.5 Non-utilisation pendant une longue période
Si l'appareil ne sera pas utilisé pendant une longue période :
Retirez les aliments. Débranchez la prise d'alimentation. Nettoyez l'appareil tel qu'indiqué ci-dessus. Laissez la porte et les tiroirs/porte du congélateur ouverts pour éviter les mauvaises odeurs à l'intérieur.
Remarque : hors tension
N'éteignez l'appareil que si c'est absolument nécessaire.
8.6 Déplacement de l'appareil
- Retirez tous les aliments et débranchez l'appareil.
- Sécurisez les rayons et autres pièces amovibles à l'intérieur du réfrigérateur et du congélateur à l'aide d'un ruban adhésif.
- Ne penchez pas le réfrigérateur à plus de pour éviter d'endommager le système de réfrigération.
Avertissement!
Ne soulevez pas l'appareil par les poignées. Ne placez jamais l'appareil horizontalement au sol.
Vous pouvez résoudre la plupart des problèmes qui pourraient survenir sans expertise précise. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir SERVICE CLIENTTÉLE.
Avertissement!
Avant tout entretien, veuillez arrêter l'appareil et débranchez-le du secteur. - Les appareils électriques doivent être entretenus uniquement par des experts en électricité, parce qu'une mauvaise intervention pourrait causer des dommages considérables. - Faites remplacer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées afin d'éviter tout risque.
9.1 Tableau de dépannage
| Problème | Causes probables | Solutions possibles |
| Le compresseur ne fonctionne pas. | • La fiche principale n'est pas branche à la prise.
• L'appareil est en cycle de dégivrage. | • Branchez la fiche.
• Ce processus est normal pour un dégivage automatique. |
| L'appareil tourne continulement ou tourne pendant trop longtemps. | • La température interieure et extérieure est trop élevé.
• L'appareil a été en arrêt pendant trop longtemps.
• Une porte / un tiroir de l'appareil ne se ferme pas correctement.
• La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.
• La température du congélateur est trop BASSE.
• Le joint de porte / tiroir est sale, use, fissure ou pas compatible.
• Le flux d'air nécessaire n'est pas garantiet. | • Dans ce cas, il est normal que l'appareil tourne plus longtemps.
• Normalement, il faut 8 à 12 heures pour que l'appareil se dégivre complètement.
• Fermez la porte / le tiroir et assu-rez-vous que l'appareil est placé sur une surface plane et qu'on ne retrouve pas d'aliments ou de récipient qui cognent sur la porte.
• N'ouvre pas la porte / le tiroir trop fréquemment.
• Réglez la température le plus haut possible jusqu'à atteindre une température du réfrigérateur satisfais-sante. Il faut 24 heures pour que la température du réfrigérateur se stabilise.
• Nettoyez le joint de la porte / du tiroir ou faites-le replacer par le service client.
• Assurez une ventilation adequate. |
| L'intérieur du réfroideur est sale et/ou dégage des odeurs. | • L'intérieur du réfrigérateur a be-soin de nettoyage.
• Les aliments aux odeurs fortés sont conservés dans le réfrigérateur. | • Nettoyez l'intérieur du réfrigérateur.
• Emballez les aliments correctement. |
| L'appareil n'est pas suffisamment froid. | • La température est trop élevé.
• Des alimentents trop chauds sontplatzés dans le congealleur.
• Trop d'aliments ont été conservésà la fois.
• Les alimentents sont trop pris les unsdes autres.
• Une porte / un tiroir de l'appareil ne se ferme pas correctement.
• La porte / le tiroir a été ouvert(e) trop souvent ou pendant troplongtemps. | • Réglez à nouveau la température
• Laissez toujours les alimentents re-froidir avant de les保守er.
• Conservez toujours de petitesquantités d'aliments.
• Laissez de l'espace entre les dif-férents alimentents pour permettre àl'air de circuler.
• Fermez la porte / le tiroir.
• N'ouvre pas la porte / le tiroir trop fréquemment. |
| L'appargiln'est pas suffisamment froid. | • La température est trop BASSE.
• La fonction Super condensation estactivée ou a fonctionné pendant longtemps. | • Réglez à nouveau la température
• Désactiverz la fonction Super condensation. |
| Formation demoisissure à l'in-térieur du réfrigé-rateur. | • Le climat est trop chaud et trophumide.
• Une porte / un tiroir de l'appareil ne se ferme pas correctement.
• La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.
• Les recipients contenant les aliments ou les liquides sont laissésouverts. | • Augmentez la température
• Fermez la porte / le tiroir.
• N'ouvre pas la porte / le tiroir trop fréquemment.
• Laissez les alimentents chauds refroidir à la température ambientevant de les couvir et de les placerdans l'appareil. |
| La moissurance s'accumule surles surfaces extérières du réfrigé-rateur ou entre l'opére et le tiroir. | • Le climat est trop chaud et trophumide.
• La porte / le tiroir n'est pas hermetiquement fermé(e). L'air froid dans l'appareil et l'air chaud à l'ex-térieur est en condensation. | • Ceci est normal en zone humideet cela change lorsque l'humiditédiminue.
• Assurez-vous que la porte / le ti-roir est bien fermé(e). |
| Du givre dur dansle condélateur. | • Les alimentents ne sont pas bien emballés.
• Une porte / un tiroir de l'appareil ne se ferme pas correctement.
• La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.
• Le joint de porte / tiroir est sale,use, fissure ou pas compatible.
• Quelque chose à l'intérieur empeche la porte de se fermer correctement. | • Emballez toujours bien les aliments.
• Fermez la porte / le tiroir.
• N'ouvre pas la porte / le tiroir trop fréquemment.
• Nettoyez les joints de la porte / du tiroir ou remplacez-les par de nouveaux.
• Repositionnez les rayons,les casiers de porte, ou les recipientsà l'intérieur pour permettre à laporte/tiroir de se fermer. |
| L'appareil produit dessons bizarres. | L'appareil n'est pas placé sur une surface plane.L'appareil est en contact avec certains objets. | Réglez les supports afin d'équilibrer l'appareil.Retirez les objets autour de l'appareil. |
| Un son léger comparable à celui de l'eau qui coule retentit. | C'est normal. | - |
| Voussentrez un bip. | La portedu réfrigérateur est ouverte. | Fermez la porte ou arrêtez l'alarme manuellement. |
| Voussentrez un léger ron-ronnements. | Le système anti-condensation fonctionne. | Ceci prévient la condensation et c'est normal. |
| Le voyant interieur ou le système de refroidissement ne fonctionne pas. | La fiche principale n'est pas branche à la prise.L'alimentation électrique est anor-male.La lampe LED ne fonctionne pas. | Branchez la fiche.Vérifiez l'alimentation électrique de la pièce. Contactez la compa-gnie d'électricité.Veuillez contacter le service client pour changer la lampe. |
| Les cotsés de l'ar-moire et la bande de porte de viennent chauds. | C'est normal. | - |
9.2 Coupure de courant
En cas de coupure d'électricité, les aliments sont en sécurité au froid pendant près de 16 heures. Suivez les conseils suivants pour une interruption de courant prolongée, notamment en été:
Ouvrez la porte / le tiroir à des fréquences très réduites. Ne conservez pas plus d'aliments dans l'appareil pendant l'interruption de courant. Si vous êtes informé à l'avance de la coupure et de ce que l'interruption durera plus de 16 heures, faites des boules de glace, mettez-les dans un récipient et placez le récipient au-dessus du réfrigérateur. Il est conseillé d'inspecter les aliments une fois le courant rétabli. Étant donné que la température à l'intérieur du réfrigérateur va augmenter pendant l'interruption ou autre panne, la période de conservation et la qualité des aliments seront réduites. Tout aliment décongelé doit être consommé, cuisiné ou recongelé (si possible), immédiatement après, pour éviter tout risque sur la santé.
Remarque : fonction mémoire pendant la coupure d'électricité
Après le retour de l'électricité, l'appareil continue de fonctionner avec les réglages définis au préalable avant l'interruption du courant.
Avertissement!
L'appareil est lourd. Il faut toujours être au moins à deux pour le manœuvrer. Tenez tous les emballages hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.
Sortez l'appareil de l'emballage. Retirez tous les emballages.
10.2 Conditions environnementales
La température de la pièce doit toujours varier entre 10°C et 43°C, parce qu'elle peut influencer la température à l'intérieur de l'appareil et la consommation énergétique. N'installez pas l'appareil près des appareils qui produisent de la chaleur (cuisinières, réfrigérateurs) sans isolation.
10.3 Réversibilité des portes
Avant d'installer l'appareil de manière permanente, vérifie la position exacte de la charnière de la porte. En cas de besoin, vas la partie DOOR REVERSIBILITY.
10.4 Exigences en matière d'espace
Espace nécessaire lorsque la porte est ouverte (Fig. 10.4):
| Largeur de l'appareil en mm: |
| W1 | W2 |
| 595 | 925 |
| Profondeur de l'appareil
en mm: |
| D1 | D2 |
| 580 | 1200 |
10.5 Ventilation croisée
Pour une meilleure ventilation de l'appareil pour des raisons de sécurité, les instructions sur la ventilation croisée doivent être respectées (Fig. 10.5).
10.6
10.6 Alignement de l'appareil
Placez l'appareil sur une surface plane et solide.
- Penchez légèrement l'appareil vers l'arrière (Fig. 10.6).
- Réglez les supports de fixation au niveau souhaité.
- Vérifiez la stabilité en basculant entre les diagonales. Faites basculer légèrement dans les deux directions. Sinon le cadre peut se déformer, causant ainsi une fuite au niveau des joints de porte. Une légère inclinaison vers l'arrière facilite la fermeture de la porte.
10.7
10.7 Temps d'attente
L'huile d'entretien du compresseur se trouve dans la capsule du compresseur. Cette huile peut se déverser dans le circuit fermé du système pendant le transport. Avant de brancher l'appareil à l'alimentation électrique, vous devez attendre 2 heures (Fig. 10.7) pour permettre à l'huile de retourner dans la capsule.
Avant chaque branchement, vérifiez si :
L'alimentation électrique, la prise et le fusible correspondent à la plaque signalétique; la prise d'alimentation est mise à la terre sans aucune fiche multiple ou rallonge; la prise d'alimentation et la fiche correspondent parfaitement.
Connectez la fiche à une prise correctement installée.
Avertissement!
Pour éviter tout risque, remplacez tout câble endommagé auprès du service clients (voir carte de garantie).
10.9 Réversibilité des portes
Avant de raccorder l'appareil à l'alimentation électrique, vérifie que la porte bascule de droite (tel que livré) à gauche, selon les conditions de l'emplacement d'installation et l'utilisation.
Avertissement!
L'appareil est lourd. Deux personnes doivent manœuvrer la réversibilité de la porte. Avant toute opération, débranchez d'abord l'appareil de l'alimentation. - Ne penchez pas le réfrigerateur à plus de pour éviter d'endommager le système de réfrigération.

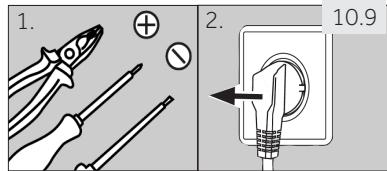

Étapes de montage (fig. 10.9):
- Prévoyez les outils nécessaires.
- Débranchez l'appareil.
- Retirez les cinq vis qui maintiennent le panneau avant (1) et retirez le panneau (2).
- Retirez le petit couvercle du panneau avant du côté gauche vers le côté droit.

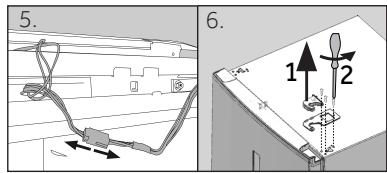

- Débranchez le câble de raccordement.
- Retirez le cache de la charnière supérieure (1) et desserrez-la (trois vis) du côté droit (2).
- Soulevez soigneusement la porte du réfrigérateur démontée de la charnière inférieure.

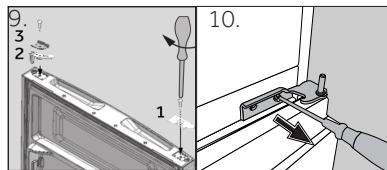

- Retournez la porte, desserrez le couvercle (1) et l'arrêt de porte (2) à l'aide de la pièce de fixation (3).
- Retirez le nouveau couvercle (1) et l'arrêt de porte (2) à l'aide de la pièce de fixation (3) du sac contenant les accessoires et vissez-les sur l'autre côté.
- Retirez la charnière inférieure de la porte supérieure.
- Changez la position des fiches et vissez-les sur le côté.
Les étapes suivantes (a-h) sont nécessaires uniquement pour les modèles à deux portes :
a) Retirez la porte inférieure.
b) Cette étape requiert la présence de deux personnes ; l’un maintient l’appareil pendant que l’autre suit les étapes de montage !
Penchez légèrement l'appareil vers l'arrière et retirez la charnière inférieure à l'aide des pieds (1). Changez également la position des autres pieds (2).
Desserrez les deux vis sans tête (1), retirez la charnière inférieure, tournez à (2) et fixez à nouveau la charnière inférieure à l'aide des 2 vis sans tête. Vissez la charnière inférieure sur le côté gauche de l'appareil. Suivez les étapes 8 et 9. Soulevez doucement la porte inférieure vers la charnière inférieure pour que le pivot se fixe dans le manche de la charnière.
Assurez-vous que le pivot se fixe dans le manche de la charnière de la porte inférieure.
Sortez la nouvelle charnière du sac contenant les accessoires et vissez-la sur le côté gauche de l'appareil.
- Sortez la nouvelle charnière inférieure de la porte supérieu
- Soulevez doucement la porte supérieure vers la charnière inférieure pour que le pivot se fixe dans le manche de la charnière.
Assurez-vous que le pivot se fixe dans le manche de la charnière de la porte inférieure.
- Retirez la charnière supérieure du sac contenant les accessoires. Passez le câble de raccordement dans la charnière supérieure et fixez-la à l'aide des trois vis situées sur le côté gauche de l'appareil. Placez le cache de la charnière (fourni dans le sac contenant les accessoires) sur la charnière.
- Connectez le câble de raccordement et fixez-le dans l'ouverture.
- Replacez le panneau avant et fixez-le à l'aide des cinq vis. Sortez la nouvelle charnière du sac contenant les accessoires et fixez-la sur le côté gauche de la porte supérieure.
Une fois la porte changée, vérifie que les joints de porte sont correctement montés sur le cadre et que toutes les vis sont bien serrées.
11.1 Fiche du produit conforme à la réglementation UE N° 1060/2010
| Marque de fabrique | Haier |
| Numéro d'identification du modele | A3FE635C*J | 735C*J | C3FE635C*J | 735C*J | 735C*JE |
| Catégorie du modele | Réfrigérateur-congélateur |
| Classe d'efficacité énergétique | A+ | A++ | A+ | A++ | A++ |
| Consommation énergétique annuelle (kWh/an)1) | 337 | 265 | 350 | 275 | 275 |
| Volume de conservation réfrigération (L) | 233 | 233 | 233 | 233 | 233 |
| Volume de conservation congélation (L) **** | 97 | 108 |
| Classemment en étoile | ** |
| Température des autres comparti-ments > 14 °C | Non applicable |
| Système de givre | Oui |
| Protection anti-interruption électrique (h) | 16 |
| Capacité de congélation (kg/24 h) | 12 |
| Classe climatiqueCettplaçuel doit être utilisé à une tem-pérature ambiente variant entre 10 °C et 43 °C. | SN/N/ST/T |
| Émission de bruits aériens (db(A) re 1 pW) | 40 |
| Type de fabrication | Position libre |
= Code couleur 1) basé sur des résultats d'essais standards pendant 24 heures. La consommation réelle d'énergie dépendra de l'utilisation de l'appareil et de sa position.
11.2 Autres données techniques
| Numéro d'identification du modele | A3FE | C3FE |
| 635C*J | 735C*J | 635C*J | 735C*J | 735C*JE |
| Tension/Fréquence | 220-240 V ~/ 50 Hz |
| Courant d'entrée (A) | 0,7 | 1,4 | 0,7 | 1,4 | 1,4 |
| Fusible principal (A) | 5,0 |
| Refroidissant | R600a |
| Volume total (en L) | 370 | 370 | 375 | 375 | 375 |
| Volume net (en L) | 330 | 330 | 341 | 341 | 341 |
| Dimensions (en mm) | Profondeur | 657 |
| Largeur | 595 |
| Hauteur | 1905 |
11.3 Normes et directives
Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.
Nous vous recommandons notre service clients HAIER et l'utilisation de pièces de rechange d'origine.
Si vous avez un problème avec l'appareil, veuillez vous référer à la section DÉPANNAGE.
Si vous ne trouvez pas de solution, veuillez contacter
Contactez votre vendeur local ou rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouvez des numéros de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.
Pour contacter notre Service, assurez-vous que les informations ci-après sont disponibles.
Ces informations sont disponibles sur la plaque signalétique.
Modèle
N° de série
Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.
Pour des renseignements généraux concernant les entreprises, vous trouverez ci-jointes nos adresses en Europe :
| Adresses de Haier en Europe |
| Pays* | Adresse postale | Pays* | Adresse postale |
| Italie | Haier Europe Trading S.R.L. Via De Cristoforis, 12 21100 Verese ITALIE | France | Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE |
| Espagne Portugal | Haier Iberie SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPAGNE | Belgique-FR Belgique-NL Pays-Bas Luxembourg | Haier Bénélux SA Anderlecht Route de Lennik 451 BELGIQUE |
| Allemagne Autrique | Haier Allemagne GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALLEMAGNE | Pologne République Tchèque Hongrie Grèce Roumanie Russia | Haier Pologne Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLOGNE |
| Royaume-Uni | Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Royaume-Uni |
Pour de plus amples informations, veuillez consulter le site www.haier.com
