CNSFD5704 - CNSFD5743-20 - Réfrigérateur congélateur combiné LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné avec congélateur
Capacité totale	Réfrigérateur : 368 L, Congélateur : 109 L
Dimensions approximatives	Hauteur : 201 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	Environ 75 kg
Classe énergétique	A++
Alimentation électrique	220-240 V, 50 Hz
Consommation d'énergie annuelle	Environ 250 kWh
Niveau sonore	39 dB
Fonctions principales	Froid ventilé, Super refroidissement, Super congélation
Entretien et nettoyage	Nettoyage intérieur régulier, dégivrage automatique du congélateur
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Liebherr
Sécurité	Système d'alarme de porte ouverte, alarme de température
Compatibilités	Compatible avec les accessoires Liebherr
Garantie	2 ans, extension possible selon conditions

FOIRE AUX QUESTIONS - CNSFD5704 - CNSFD5743-20 LIEBHERR

Comment régler la température de mon réfrigérateur LIEBHERR CNSFD5704/CNSFD5743-20 ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Utilisez les flèches pour augmenter ou diminuer la température souhaitée. La température idéale pour le réfrigérateur est de 4°C.

Pourquoi mon réfrigérateur fait-il un bruit étrange ?

Un bruit étrange peut être causé par plusieurs facteurs, tels que un ventilateur qui touche un objet, un compresseur en fonctionnement ou de la glace qui se forme. Vérifiez si des objets bloquent le ventilateur et assurez-vous que le réfrigérateur est bien de niveau.

Comment dégivrer mon LIEBHERR CNSFD5704/CNSFD5743-20 ?

Pour dégivrer, éteignez l'appareil et laissez la porte ouverte. Placez des serviettes pour absorber l'eau qui s'écoule. Évitez d'utiliser des objets pointus pour enlever la glace afin de ne pas endommager les parois.

Mon réfrigérateur ne refroidit pas correctement, que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que les bouches d'aération ne sont pas obstruées et que le réfrigérateur n'est pas trop chargé. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur de mon réfrigérateur LIEBHERR ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs. N'oubliez pas de débrancher l'appareil avant de le nettoyer.

Quel type de gaz réfrigérant utilise mon LIEBHERR CNSFD5704/CNSFD5743-20 ?

Ces modèles utilisent généralement du gaz réfrigérant R600a. Vérifiez l'étiquette à l'intérieur de l'appareil pour confirmation.

Comment réinitialiser le système de contrôle de mon réfrigérateur ?

Pour réinitialiser, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes de contrôle.

Mon réfrigérateur émet une odeur désagréable, que faire ?

Vérifiez les aliments pour voir s'ils sont périmés. Nettoyez l'intérieur du réfrigérateur et le bac à légumes. Vous pouvez également placer un petit bol de bicarbonate de soude pour neutraliser les odeurs.

MODE D'EMPLOI CNSFD5704 - CNSFD5743-20 LIEBHERR

Notice d'utilisation

1 Vue d'ensemble de l'appareil 3

1.1 Articles fournis.. 3

1.2 Vue d'ensemble de l'appareil et de l'équipement... 3

1.3 Domaine d'application de l'appareil 3

1.4 Conformité 4

1.5 Base de données EPREL 4

2 Consignes de sécurité générales. 4

3 Mise en service. 6

3.1 Allumer l'appareil. 6

3.2 Insérer l'équipement 6

4 Gestion des aliments 6

4.1 Ranger les aliments 6

4.2 Stockage d'aliments dans le réfrigérateur et

Règles d'hygiène alimentaire 7

4.3 Durées de stockage 7

5. Economiser de l'énergie 7

6 Utilisation 8

6.1 Éléments de commande et d'affichage 8

Écran Status. 8 Navigation. 8 Structure de commande. 8 Symboles d'affichage 8

6.2 Logique d'utilisation 9

6.2.1 Activer / désactiver la fonction 9 6.2.2 Sélectionner une valeur de fonction 9 6.2.3 Activer / déactiver le réglage.... 9 6.2.4 Choisir la valeur de réglage 9 6.2.5 Ouvrir le menu Client 10

6.3 Fonctions 10

Température 10

SuperCool. 10 SuperFrost. 10 PartyMode. 11 HolidayMode. 11 E-Saver. 11

6.4 Réglages 11

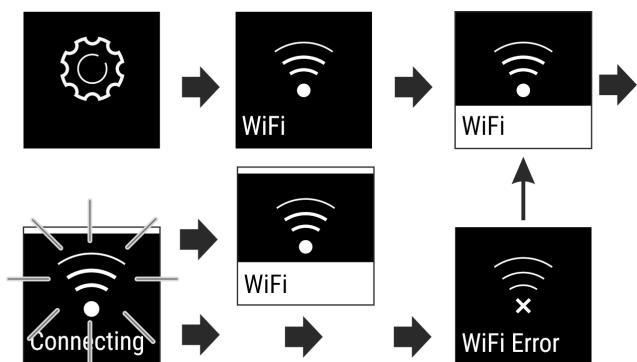

Établir la connexion WLAN. 11 Verrouillage d'entrée. 12 Luminosité de l'écran. 12 Alerte de porte. 12 Unité de température. 12 Info. 12 Sabbath Mode. 12 D-Value* 13 Rappel. 13

Réinitialiser. 13

Arrêter l'appareil. 13

6.5 Messages d'erreur 13 6.5.1 Avertissements 13 6.5.2 DemoMode 14

7 Équipement 14

7.1 Balconnet de porte 14 7.2 Tablettes de rangement 14 7.3 Tablette de rangement divisible* 15 7.5 Tiroirs 16 7.6 Couvercle du compartiment EasyFresh 16 7.7 Régulation de l'humidité 17 7.9 VarioSpace 18 7.10 Accessoires 18

8 Entretien. 18

8.1 Filtre à charbon actif FreshAir 18 8.2 Dégivrer l'appareil 18 8.3 Nettoyer l'appareil 19

9 Aide clients. 21 9.1 Données techniques 21 9.2 Bruits de fonctionnement 21 9.3 Problème technique 21 9.4 Service clients 22 9.5 Plaque signalétique 23

11 Élimination 23 11.1 Préparer l'appareil pour l'élimination 23 11.2 Éliminer l'appareil dans le respect de l'environnement 23

Le fabricant travaille sans cesse au perfectionnement de tous les modèles de ses produits. Nous comptons donc sur votre compréhension concernant des modifications éventuelles de forme, d'équipement et de technologie.

Symbole Explication

Lire le manuel d'utilisation

Pour découvrir tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes figurant dans le présent manuel.

Manuel d'utilisation complet disponible sur internet

Vous trouvez le manuel d'utilisation détaillé sur Internet en scannant le code QR figurant sur la première de couverture du manuel d'utilisation ou en saisissant le numéro de service sur home.liebherr.com/fridge-manuals.

Vous trouverez le numéro de service sur la plaque signalétique :

Fig. Représentation à titre d'exemple

Vérifier l'état de l'appareil

Vérifier l'absence d'a varies de transport sur toutes les pièces. En cas de réclamation, adressez-vous au revendeur ou au service client.

Symbole	Explication
*	Divergences Le manuel d'utilisation est valable pour plusieurs modèles. Des divergences sont donc possibles. Les paragraphs concernant uniquement un certain type d'appareils sont indiqués par un astérisque (*)
▲▲	Instructions et résultats Les instructions sont indiquées par ▲. Les résultats sont indiqués par ▷.
▲	VidEOS Les vidEOS des apparêls sont disponibles sur la châîne YouTube de Liebherr-Hausgeräte.

Cette notice d'utilisation concerne :

CN (sf) (sd) (e) (pc) (bb)(d)	50.. / 52.. / 57.. / 76.. / 77..
KGNsdc	52Z03 / 57Z03

Remarque

Si la désignation de votre appareil comporte un N, il s'agit d'un appareil NoFrost.

1.1 Articles fournis

Vérifier l'absence d'a varies de transport sur toutes les pièces. En cas de réclamation, adressez-vous au revendeur ou au service clients (voir 9.4 Service clients).

La livraison est composée des pièces suivantes :

• Appareil indépendant
• Équipement (en fonction du modèle)
• Matériel de montage (en fonction du modèle)
• « Quick Start Guide »
• Guide d'installation
• Brochure SAV

1.2 Vue d'ensemble de l'appareil et de l'équipement

Fig. 1 Représentation à titre d'exemple

Plage de température

(A) Réfrigérateur (B) EasyFresh

(C) Congélateur (D) Zone la plus froide

Équipement

Éléments de commande Ventilateur avec filtre à charbon actif FreshAir Tablette de rangement divisible Tablette de rangement VarioSafe Clayette ondulée* Couvercle du EasyFresh Orifice d'évacuation

• À la livraison, les tablettes, les tiroirs ou les paniers sont disposés de façon à garantir une efficacité énergétique optimale. Les changements de disposition des possibilités de rangement, par exemple des tablettes dans la partie réfrigérateur, n'ont aucune influence sur la consommation d'énergie.

Utilisation conforme

L'appareil est exclusivement destiné au rafraîchissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation

• dans des cuisines domestiques, des chambres d'hôtes,
• par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

L'appareil n'est pas conçu pour être encastré.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE
• Utilisation dans des zones à risque d'exploitation

Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est donc conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.

Remarque

Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.

Classe climatique	pour des températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.4 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est conforme aux règlements de sécurité et directives en vigueur 2014/35/UE, 2014/30/UE, 2009/125/CE, 2011/65/UE, 2010/30/UE et 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible sur le site Internet suivant: www.Liebherr.com

1.5 Base de données EPREL

À partir du 1er mars 2021, les informations relatives au label énergétique et aux exigences d'écoconception seront disponibles dans la base de données Européenne sur l'étiquetage énergétique (EPREL). La base de données est accessible via le lien https://eprel.ec.europa.eu/. Vous serez invité à introdu-

introduire le nom du modèle. Le nom du modèle figure sur la plaque signalétique.

2 Consignes de sécurité générales

Conserver soigneusement cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Si vous cédez l'appareil à un tiers, veuillez également remettre cette notice d'utilisation au nouvel acquéreur.

Pour garantir une utilisation conforme et sûre de l'appareil, lisez attentivement cette notice d'utilisation avant toute utilisation. Respectez toujours les instructions ainsi que les consignes de sécurité et d'avertissement qui figurent dans la notice. Celles-ci jouent un rôle essentiel pour une installation et une exploitation sûres et sans heurs de l'appareil.

Dangers pour l'utilisateur :

• Cet appareil peut être utilisé par des enfants ainsi que par des personnes souffrant d'un handicap physique ou mental, d'une déficience sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet appareil, si elles sont encadrées ou si elles ont été informées sur l'utilisation sécuritaire de l'appareil et comprennent les risques qui en résultent. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien normal ne doit pas être effectué par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l'appareil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil s'ils ne sont pas sous surveillance constante.
• La prise de courant doit être facilement accessible afin que l'appareil puisse être déconnecté du secteur rapidement en cas d'urgence. Elle doit se trouver en dehors de la zone postérieure de l'appareil.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
• Les réparations et interventions sur l'appareil doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés.

techniciens spécialisés ayant suivi une formation spéciale.

• Monter, raccorder et installer l'appareil uniquement selon les indications mentionnées dans les instructions.

Risque d'incendie :

• Le réfrigerant (données sur la plaque signalétique) est écologique mais inflammable. Le réfrigerant qui fuit peut s'enflammer.
• N'endommagez pas les conduites du circuit frigorifique.
• Éviter de manipuler des sources d'inflammation à l'intérieur de l'appareil.
• N'utilisez pas d'instruments électriques à l'intérieur de l'appareil (ex.: nettoyeur vapeur, radiateur, apparéils à glace, etc.).
• En cas de fuite de réfrigérant : Éloigner toute flamme vive ou source d'ignition à proximité de la fuite. Aérer convenablement la pièce. En informer le S. A. V.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.
• Tenir éloigné l'appareil des bougies allumées, des lampes et des autres objets avec une flamme, pour ne pasmettre le feu à l'appareil avec ces derniers.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool eventuellement échépé peut s'enflammer au contact de composants ELECTriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risques de gelures, d'engourdissement et de douleurs :

• Éviter tout contact permanent de la peau avec des surfaces froides ou des alimentés réfrigérés/congelés ou prendre des mesures de protection, comme le port de gants.

Risques de blessures et de dommages matériels:

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque d'écrasement :

• Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.

Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.

Cet autocollant ou un autocollant similaire peut se trouver au dos de l'appareil. Il concerne les panneaux revêtus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocollant.

Respectez les consignes d'advertisement et les autres consignes spécifiques des autres chapitres :

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique des remarques et conseils utiles.

3.1 Allumer l'appareil

S'assurer que les conditions suivantes sont bien respectées :

L'appareil est installé et raccordé conformément à la notice de montage. Toutes les bandes autocollantes, films autocollants et de protection, ainsi que les sécurités de transport ont été retirées de l'intérieur et l'extérieur de l'appareil. Toutes les publicités ont été retirées des tiroirs.

Fig. 2

• Mettre l'appareil en marche en appuyant sur la touche qui se trouve à côté de l'écran. L'affichage d'état apparait.

L'appareil démarre en demomode :

Si l'appareil démarre en DemoMode, vous pouvez désactiver le DemoMode dans les 5 minutes qui suivent.

Fig. 3

Appuyer sur la touche de confirmation à côté de l'écran pendant 3 secondes. DemoMode est désactivé.

Remarque

Recommandation du fabricant : Ranger les aliments : attendre env. 6 heures que la température régée soit atteinte. Ne stocker des aliments congelés qu'à une température de -18 °C ou inférieure.

3.2 Insérer l'équipement

Utiliser l'équipement joint pour utiliser l'appareil de manière optimale. - Acheter une box SmartDevice et l'insérer [voir smartdevice.liebherr.com]. Installer l'application SmartDevice (voir apps.home.liebherr.com).

Remarque

Vous pouvez acheter les accessoires sur la boutique d'électroménager LIEBHERR (home.liebherr.com).

Avertissement

Risque d'incendie. Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de conservation des aliments de cet appareil, sauf s'ils sont du type recommandé par le fabricant.

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue, si la ventilation est insuffisante. Les fentes d'aération doivent toujours être dégagées.

En rangeant les aliments, respecter fondamentalement les points suivants :

Les fentes d'aération de la paroi arrêtées sont dégagées. Les aliments sont bien emballés. - Les aliments qui absorbent ou libèrent facilement des odeurs ou des saveurs sont dans des récipients fermés ou sont couverts. La viande ou le poisson crus sont dans des récipients propres et fermés afin d'éviter que d'autres aliments les touchent ou gouttent dessus. Les liquides sont dans des récipients fermés. - Les aliments sont espacés pour que l'air puisse circuler facilement.

Remarque

Les aliments peuvent se gâter si ces règles ne sont pas respectées.

4.1.1 Compartiment réfrigérateur

Il est possible de régler différentes zones de température grâce à la circulation naturelle de l'air.

Classer les aliments :

Dans la partie supérieure et dans la porte : le beurre et le fromage, les conservées et les tubes. Dans la zone la plus froide Fig. 1 (D) : les denrées facilement périssables telles que les plats cuisinés, la viande et la charcuterie. Sur la tablette du bas : la viande ou le poisson cru.

4.1.2 Easyfresh-safe

Ce compartiment convient pour les aliments non emballés, comme les fruits et légumes.

L'hygrométrie dépend de la teneur hydrique des produits et de la fréquence d'ouverture. Vous pouvez réguler l'hygrométrie.

Classer les aliments :

Y ranger les fruits et les légumes non emballés. Trop forte humidité : réguler l'hygrométrie (voir 7.7 Régulation de l'humidité).

4.1.3 Partie congélateur

Une atmosphère sèche et glaciale à -18 °C s'y établit. Une atmosphère glaciale convient pour stocker des produits surgelés et congelés pendant plusieurs mois, pour faire des glaçons ou pour congeler des alimentés frais.

Congeler des aliments

La quantité maximale d'aliments frais que vous pouvez congeler dans les 24 heures est indiquée sur la plaque signalétique (voir 9.5 Plaque signalétique) sous « Capacité de congélation... kg/24 h »

Pour que les aliments congèlent rapidement à cœur, ne pas dépasser les quantités suivantes par sachet :

• Fruits, légumes jusqu'à 1 kg Viande jusqu'à 2,5 kg

Respecter les points suivants avant la congélation :

SuperFrost est activé (voir 6.3 Fonctions) si la quantité congelée est supérieure à environ 2 kg. En cas de congélation d'une petite quantité : SuperFrost est activé environ 6 heures avant. En cas de congélation de la quantité maximale : SuperFrost est activé environ 24 heures avant.

Attention

Risque de blessure par des éclats de verre!

Les bouteilles et les canettes peuvent éclater sous l'effet de la congélation. Ceci concerne notamment les boissons gazeuses. Congeler les bouteilles et les canettes uniquement en utilisant la fonction Timer Boissons.

En cas de congélation d'une petite quantité d'aliments :

Placer les aliments emballés dans le tiroir supérieur. Dans la mesure du possible, placer les aliments à l'arrière du tiroir, au niveau de la paroi arrière.

En cas de congélation du volume maximal d'aliments :

Répartir les aliments emballés sur tous les tiroirs mais ne pas placer d'aliments dans le tiroir inférieur. Dans la mesure du possible, placer les aliments à l'arrière du tiroir, au niveau de la paroi arrière.

En cas de congélation du volume maximal d'aliments : - Une fois que SuperFrost s'est automatiquement désactivé, mettre les aliments dans le tiroir.

Décongeler des aliments

-Au réfrigérateur -Au four micro-ondes -Au four/fourneau -À température ambiante

Avertissement

Risque d'intoxication alimentaire!

Ne pas recongeler des aliments décongelés.

Ne sortir que la quantité d'aliments dont vous avez besoin. Transformer les aliments décongelés le plus rapidement possible.

4.2 Stockage d'aliments dans le réfrigérateur et règles d'hygiène alimentaire

La consommation croissante de plats cuisinés et d'autres aliments périssables et sensibles sans respecter la chaîne du froid exige une maîtrise plus précise de la température lors du transport et du stockage de ces produits. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent significativement et efficacement à l'amélioration de la conservation des aliments.

4.2.1 Maintien de la température

• Stocker les aliments les plus sensibles dans la zone la plus froide de l'appareil comme illustré sur la figure. Attendre que les aliments (par exemple la soupe) aient complètement refroidi avant de les ranger dans l'appareil. Limiter la fréquence d'ouverture de la porte.

Respecter les règles d'hygiène alimentaire.

4.2.2 Règles d'hygiène alimentaire

Avant de les mettre au réfrigérateur, débarrasser les aliments de leur emballage extérieur (par exemple : emballages des packs de yaourts). En principe, emballer séparément les aliments pour éviter toute contamination entre les aliments. Ranger les aliments de manière à ce que l'air puisse circuler librement autour. ▶ Consulter la notice, rundout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil à l'aide d'un détergent (pour les pièces métalliques avec un produit non oxydant).

4.3 Durées de stockage

Les durées de stockage indiquées sont des valeurs individuelles.

Pour les aliments portant une date limite de conservation, c'est always la date indiquée sur l'emballage qui fait foi.

4.3.1 Compartiment réfrigérateur

C'est la date limite de conservation indiquée sur l'emballage qui fait foi.

4.3.2 Partie congélateur

Valeurs individatifs pour la durée de stockage de diffé- rents alimentés
Crème glacée	à -18 °C	2 à 6 mois
Charcuterie, jambon	à -18 °C	2 à 3 mois
Pains, viennoiseries	à -18 °C	2 à 6 mois
Gibier, porc	à -18 °C	6 à 9 mois
Poisson gras	à -18 °C	2 à 6 mois
Poisson maigre	à -18 °C	6 à 8 mois
Fromage	à -18 °C	2 à 6 mois
Volaille, viande bovine	à -18 °C	6 à 12 mois
Légumes, fruits	à -18 °C	6 à 12 mois

5 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
• Toujours laisser dégagées les fentes d'aération du ventilateur.
• Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisine, d'un appareil de chauffage ou similaire.
• La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiante (voir 1.3 Domaine d'application de l'appareil). Si la température ambiante est plus élevée, la consommation d'énergie peut augmenter.
• Ouvrir l'appareil le plus brievement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
• Ranger les aliments par tri : home.liebherr.com/food.
• Emballer et couvrir tous les aliments pour les conserver. Cela évitera la formation de givre. Sortir les aliments pendant le temps strictement nécessaire pour qu'ils ne se réchauffent pas.
• Laisser refroidir les plats chauds à température ambiante avant de les ranger.
• Décongeler les produits congelés dans le réfrigérateur.
• En cas de longues périodes de vacances, utiliser le HolidayMode (voir HolidayMode).

6.1 Éléments de commande et d'affichage

L'écran permet un rapide aperçu du réglage de température et de l'état des fonctions et réglages. Les fonctions et réglages sont utilisés soit par activation / désactivation soit par sélection d'une valeur.

6.1.1 Écran status

Fig. 4 (1) Affichage de la température du compartiment réfrigérateur

(2) Affichage de la température du compartiment congélateur

6.1.2 Navigation

Vous pouvez accéder aux différentes fonctions en naviguant dans le menu. Un signal sonore retentit après la confirmation d'une fonction ou d'un réglage. Si aucun n'est effectué en l'espace de 10 secondes, l'affichage revient à l'écran Status.

L'appareil est commandé à l'aide des touches situées à côté de l'écran :

Fig. 5 (1) Flèche de navigation vers la gauche / droite (2) Confirmer

Flèche de navigation vers la gauche / droite fig. 5 (1):

• Naviguer dans le menu. Après la dernière page de menu, la première s'affiche de nouveau.

Confirmer fig. 5 (2):

• Activer/désactiver une fonction.
• Ouvrir un sous-menu.
• Confirmer une sélection. Après confirmation, l'affichage revient au menu.

Revenir à l'écran status de la manière la plus rapide

• Fermer et ouvrir la porte.
• ou patienter 10 secondes. L'affichage revient à l'écran Status.

6.1.3 Structure de commande

La structure d'utilisation est expliquée à l'aide d'un modèle. L'écran change selon les fonctions ou réglages.

Menu sans sous-menu Fig. 6 (1) Barre blanche État désactivé / État activé dans la partie supérieure (2) Symbole ou valeur activée

(3) Menu : Nom de la fonction ou menu : Nom du réglage

Menu avec sous-menu

Fig. 7 (1) Menu : Nom de la fonction ou menu : Nom du réglage (2) Statut

(3) Symbole ou valeur activée

(4) Sous-menu : Nom de la fonction ou sous-menu : Nom du réglage

(désactivé / activé)

La navigation suivante est possible :

• Naviguer avec la flèche de navigation vers la gauche / la droite Fig. 5 (1).
• Avec Confirmer Fig. 5 (2), appeler le sous-menu Fig. 7 (4).
• Naviguer avec la flèche de navigation vers la gauche / la droite Fig. 5 (1).
• Régler une nouvelle valeur : Avec Confirmer Fig. 5 (2), sélectionner une valeur désactivée Fig. 6 (1).
• Retour au menu : Avec Confirmer Fig. 5 (2), sélectionner la valeur déjà activée Fig. 6 (2).

6.1.4 Symboles d'affichage

Les symboles de l'affichage renseignent sur l'état de l'appareil.

Symbole	État de apparéil
	Standby
	L' apparéil ou la zone de température s'éteint.
	Chiffre vibrant
	L' apparéil fonctionne. La température clignote jusqu'à ce que la valeur régée soit atteinte.
	Symbole vibrant
	L'appareil fonctionne. Le réglage est effectué.
	La barre est généree
	La fonction est activée.

6.2.1 Activer / désactiver la fonction

Les fonctions suivantes peuvent être activées/désactivées:

Symbole	Fonction
*	SuperCoolx
*	SuperFrostx
	PartyModex
	HolidayMode
	E-Saver

Quand la fonction est activée, l'appareil fonctionne à température plus élevée. Raison pour laquelle les bruits de fonctionnement de l'appareil peuvent être temporairement plus élevés, avec une plus grande consommation d'énergie. Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que la s'affiche. Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Le statut s'affiche dans le menu. La fonction est activée / désactivée.

6.2.2 Sélectionner une valeur de fonction

Pour les fonctions suivantes, une valeur peut être réglée dans le sous-menu :

Symbole	Fonction
5°	Refroidir : Régler la température Allumer/éteindre la zone de tempéra-ture
-18°	Congeler : Régler la température Activer/désactiver l'appareil

Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire pour afficher la fonction. Appuyer sur Confirmer Fig. 5 (2). Sélectionner la valeur de réglage à l'aide des flèches de navigation Fig. 5 (1).

Régler la température

Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Status: acté Fig. 6 (1) s'affiche brièvement dans le sous-menu Fig. 7 (4). L'écran revient au menu.

Allumer/éteindre la zone de température

Appuyer sur Confirmer et laisser enfoncé 3 secondes. Le signal de confirmation retentit. L'affichage revient à l'écran Status.

6.2.3 Activer / désactiver le réglage

Les réglages suivants peuvent être actifs / désactivés :

Symbole	Réglage
	WiFi1
	Verrouillage d'entrée2
	SabbathMode2
	Rappels1
	Réinitialisation2
	Arrêt2

Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que les réglages s'affichent. Appuyer sur Confirmer Fig. 5 (2). Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire pour afficher le réglage souhaité.

1 Activer le réglage (appui court)

Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Le statut s'affiche dans le menu. Le réglage est activé/désactivé.

2 Activer le réglage (appui long)

Appuyer sur Confirmer Fig. 5 (2) et laisser enfoncé 3 secondes. Le signal de confirmation retentit. Le statut s'affiche dans le menu. L'écran change.

6.2.4 Choisir la valeur de réglage

Pour les réglages suivants, une valeur peut être réglée dans le sous-menu :

Symbole	Réglages
	Luminosité
	Alarmé de porte
	Unité de température

Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que les réglages s'affichent. Appuyer sur Confirmer Fig. 5 (2). Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire pour afficher le réglage souhaité. Appuyer sur Confirmer Fig. 5 (2). Sélectionner la valeur de réglage à l'aide des flèches de navigation Fig. 5 (1).

Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Le statut s'affiche brievement dans le sous-menu. L'écran revient au menu.

6.2.5 Ouvrir le menu client

Les réglages suivants peuvent être sélectionnés dans le menu Client :

Symbole	Fonction
D1*	D-Value 1*
Software	Software

Appuyer sur les flèches de navigation Fig. 5 [1] autant de fois que nécessaire jusqu'à ce que les réglages s'affichent. Appuyer sur Confirmer Fig. 5 (2). Appuyer sur les flèches de navigation Fig. 5 [1] autant de fois que nécessaire pour afficher les informations sur l'appareil Appuyer sur Confirmer Fig. 5 (2). Saisirlecode numérique151. Le menu Client apparait. Dans le menu Client, appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire pour afficher le réglage souhaité.

1 Choisir la valeur

Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Le statut s'affiche brièvement à l'écran. L'écran revient au menu.

2 Activer le réglage

Appuyer sur Confirmer Fig. 5 (2) et laisser enfoncé 3 secondes. Le signal de confirmation retentit. Le statut s'affiche à l'écran. Le symbole vibre tant que l'appareil fonctionne.

Température

La température dépend des facteurs suivants :

• de la fréquence d'ouverture de la porte
• de la durée d'ouverture de la porte
• de la température de la pièce dans laquelle se trouve l'appareil
• du type, de la température et de la quantité d'aliments

Zone de température Réglage recommandé

5°C Compartiment 5°C réfrigérateur

-18°C Congélateur

Régler la température

Fig. 8

Régler la valeur. (voir 6.2 Logique d'utilisation) La température s'affiche dans le coin inférieur droit de l'écran.

Eteindre la zone de température

Le compartiment réfrigérateur peut être ou arrêté séparément.

Quand la partie congélateur est éteinte, toutes les zones de température sont coupées.

Régler la valeur. (voir 6.2 Logique d'utilisation)

Cette fonction permet de passer à la puissance de refroidissement maximale. Il est ainsi possible d'atteindre les températures de refroidissement les plus basses.

La fonction concerne le compartiment réfrigérateur Fig. 1 (A).

Utilisation :

• Refroidir rapidement de grandes quantités d'aliments.

Activer / désactiver la fonction

• Charger des aliments dans le compartiment réfrigérateur : Activer la fonction au moment de charger les aliments. Activer / désactiver (voir 6.2 Logique d'utilisation).

La fonction se désactive automatiquement. L'appareil continue à fonctionner en mode normal. La température se fixe à la valeur préréglée.

Cette fonction permet de passer à la puissance de congélation maximale. Il est ainsi possible d'atteindre les températures de congélation les plus basses.

La fonction concerne la partie congélateur Fig. 1 (C).

Utilisation :

• Congeler plus de 2 kg d'aliments frais par jour.
• Congeler rapidement à cœur des aliments frais.
• Augmenter les réserves de froid dans des aliments congelés stockés, avant de dégivrer l'appareil.

Activer / désactiver la fonction

En cas de congélation d'une petite quantité :

Activer 6 heures avant utilisation. En cas de congélation de la quantité maximale : activer 24 heures avant utilisation.

Activer / désactiver (voir 6.2 Logique d'utilisation)

La fonction se désactive automatiquement. L'appareil continue à fonctionner en mode normal. La température se fixe à la valeur préréglée.

Cette fonction propose un ensemble de fonctions et réglages spéciaux qui peuvent être utiles en cas d'organisation d'une fête.

Les fonctions suivantes sont activées :

• SuperCool SuperFrost

Toutes les fonctions peuvent être réglées séparément, de manière flexible. Les modifications sont enregistrées à la désactivation de la fonction.

Activer / désactiver la fonction

Activer / désactiver [voir 6.2 Logique d'utilisation]. Activé : Toutes les fonctions sont activées en même temps. Désactivé : Les températures préréglées sont reprises.

Après 24 heures, la fonction se désactive automatiquement.

Cette fonction permet de minimiser la consommation d'énergie en cas d'absence prolongée. La température du compartiment réfrigerateur est régée sur 15°C et est affichée sur l'écran d'objet une fois atteinte.

La température de congélation régée reste inchangée.

La fonction concerne le compartiment réfrigérateur Fig. 1 (A).

Utilisation :

• Économie d'énergie pendant une absence prolongée.
• Élimination des mauvaises odeurs et de la formation de moisissure pendant une absence prolongée.

Activer / désactiver la fonction

Vider totalement le compartiment réfrigérateur. Activer/désactiver. (voir 6.2 Logique d'utilisation) Activé : La température de refroidissement est augmentée. Désactivé : la température régée précédemment est rétablie.

E-Saver

Cette fonction réduit la consommation énergétique. Lorsque vous activez cette fonction, la température de refroidissement augmente.

Zone de température	Réglage recommendé(voir Température)	Températureavec E-Saveractif
5°CRéfrigérateur	5 °C	7 °C
-18°CCongélateur	-18 °C	-16 °C

Utilisation :

• Économiser de l'énergie.

Activer / désactiver la fonction

Activer / désactiver (voir 6.2 Logique d'utilisation). Activé : Des températures plus élevées sont régées dans toutes les zones de température. Désactivé : Les températures préréglées sont reprises.

Établir la connexion WLAN

Ce réglage permet de rétablir la connexion entre l'appareil et Internet. La connexion passe par la box SmartDevice. L'appareil peut être connecté par la SmartDevice-App dans un SmartHome-System. La SmartDevice-App et d'autres réseaux partenaires compatibles permettent en outre d'élargir les possibilités des options et des réglages.

Remarque

La box SmartDevice est disponible dans la boutique d'électroménager Liebherr (https://home.liebherr.com/shop/de/deu/smartdevicebox.html).

De plus amples informations sur la disponibilité, les conditions et les différentes options sont disponibles sur le site https://smartdevice.liebherr.com/install.

Utilisation :

• Utiliser l'appareil par la SmartDevice-App ou des réseaux partenaires compatibles.
• Utiliser les fonctions et réglages avancés.
• Afficher l'état actuel de l'appareil par la SmartDevice-App.

La box SmartDevice est achetée et configurée (voir https://smartdevice.liebherr.com/install). La SmartDevice-App est installée (voir https://apps.home.liebherr.com/).

Établir la connexion

Fig. 9

Activer le réglage (voir 6.2 Logique d'utilisation). La connexion est établie: Status: activé Fig. 6 (1) et WiFi connecting s'affichent. Le symbole vibre. La connexion est établie : Status : activé Fig. 6 (1) s'affiche. La connexion a échoué : Status et Connect s'affichent. Le symbole reste affiché en permanence.

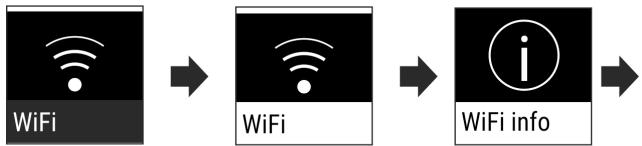

Couper la connexion

Désactiver le réglage (voir 6.2 Logique d'utilisation).

Fig. 10

La connexion est coupée : Le symbole s'affiche en permanence.

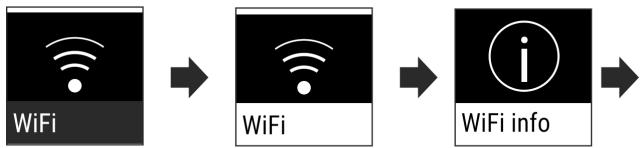

Réinitialiser la connexion

Réinitialiser les réglages (voir 6.2 Logique d'utilisation).

Fig. 11

L'état à la livraison de la connexion et des autres réglages est rétabli.

Verrouillage d'entrée

Ce réglage empêche l'utilisation accidentelle de l'appareil, par exemple par des enfants.

Utilisation :

• Pour éviter la modification accidentelle des réglages et fonctions.
• Pour éviter l'arrêt accidentel de l'appareil.
• Pour éviter le réglage accidentel de la température.

Activer / désactiver le réglage

Activer/désactiver. (voir 6.2 Logique d'utilisation)

Luminosité de l'écran

Ce réglage permet de régler progressivement la luminosité de l'écran.

Les niveaux de luminosité suivants sont disponibles :

• 40%
• 60%
• 80%
• 100%

Choisir le réglage

Régler la valeur (voir 6.2 Logique d'utilisation).

Alarme de porte

Ce réglage permet de régler la durée avant que l'alarme de porte (voir Fermer la porte) ne se déclenche.

Les valeurs suivantes peuvent être réglées :

Régler la valeur (voir 6.5 Messages d'erreur).

Unité de température

Ce réglage permet de modifier l'unité de température Celsius - Fahrenheit.

Choix du réglage

Régler la valeur (voir 6.2 Logique d'utilisation).

Ce réglage permet de voir les informations de l'appareil et d'accéder au menu client.

Les informations suivantes sont disponibles :

• Nom du modele
• Index
• Numéro de série - Numéro de service

Appeler les informations sur l'appareil

Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que les réglages s'affichent. Appuyer sur Confirmer Fig. 5 (2). Appuyer sur les flèches de navigation Fig. 5 (1) jusqu'à ce que l'écran contenant les informations s'affiche. Lire les informations sur l'appareil.

Ce réglage respecte les croyances religieuses lors du sabbat et les traditions de la foi juive. Si le SabbathMode est activé, certaines fonctions de l'électronique de commande sont désactivées. L'appareil peut ainsi être utilisé sans entraîner l'activité de l'appareil.

La liste des appareils certifiés Star-K est reprise sous www.star-k.org/appliances.

Avertissement

Risque d'intoxication alimentaire!

Si une panne secteur survient avec le SabbathMode activé, ce message n'est pas mémorisé. Dès que le courant est rétabli, l'appareil se remet à fonctionner en SabbathMode. Aucun message concernant la panne secteur n'apparaît dans l'afficheur de température à la fin de ce mode.

Si une panne de courant survient en SabbathMode :

Vérifier la qualité des aliments. Ne pas consommer d'aliments décongelés!

Comportement de l'appareil, quand SabbathMode est activé: - L'écran Status affiche en permanence SabbathMode. - L'écran est verrouillé et ne peut pas être utilisé, sauf pour désactiver le SabbathMode. - Si les fonctions / réglages sont actifs, ils restent actifs. L'écran reste éclairé quand la porte est fermée. - Aucun rappel n'est donné. L'intervalle de temps régle est également interrompu. La fonction ne se poursuit pas en SabbathMode. - Les rappels et avertissements ne s'affichent pas. Aucun signal acoustique n'est émis et; aucun avertissement/réglage, comme l'alarme de température ou l'alarme de porte, ne s'affiche à l'écran. L'éclairage intérieur est désactivé. - Le cycle de dégivrage fonctionne seulement à l'heure programmée, sans tenir compte de l'utilisation de l'appareil. - À propos une panne de secteur, l'appareil se remet automatiquement en SabbathMode.

Activer/désactiver le sabbathmode

Pour activer la fonction, cliquer sur les flèches à côté de l'écran jusqu'à ce que l'option Réglages apparaissent, puis confirmer. Le menu passe aux réglages disponibles. ▶ Cliquer sur les flèches à côté de l'écran jusqu'à ce que le symbole SabbathMode (Menora) apparaisse. Cliquer sur le symbole pour confirmer. Une barre blanche apparait dans la partie supérieure de l'écran. Le SabbathMode est activé.

Pour désactiver la fonction, appuyer sur le bouton de confirmation à côté de l'écran et maintenir la pression pendant 3 secondes.

Le SabbathMode est désactivé.

Remarque

Liebherr commande : Faire fonctionner l'appareil avec la paroi arrière sèche pour éviter que le condensat ne soit visible et que les aliments ne gèlent.

La D-Value indique si vous exploitez votre compartiment réfrigérateur avec ou sans paroi arrière sèche. La paroi arrière est installée à la livraison de l'appareil. La D-Value est préréglée sur D1^*

Vous pouvez retirer la paroi arrière pour la nettoyer. (voir 8.3.4 Nettoyage de la paroi arrière sèche) Pour faire fonctionner l'appareil sans paroi arrière, vous devez régler la D-Value sur D2^

Choisir le réglage*

Régler la valeur dans le menu Client. (voir 6.2 Logique d'utilisation)

Rappel

Les rappels sont signalés acoustiquement par un signal sonore et optiquement par un symbole à l'écran. Le signal sonore se renforce et augmente de volume jusqu'à la fin du message.

Remplacer le filtre à charbon actif freshair

Ce message apparaît quand le filtre à air doit être remplacé.

Remplacer le filtre à air tous les six mois. Confirmer le message. L'intervalle des entretiens redémarre. Le filtre à air garantit une qualité optimale de l'air dans le réfrigerateur.

Activer le réglage

Activer / désactiver [voir 6.2 Logique d'utilisation].

Réinitialiser

Cette fonction permet de rétablir le réglage d'usine pour tous les réglages. Tous les réglages que vous avez effectués seront perdus et le réglage d'origine sera rétabli.

Activer le réglage

Activer (voir 6.2 Logique d'utilisation).

Arrêtez l'appareil

Ce réglage permet d'éteindre totalement l'appareil.

Arrêter totalement l'appareil

Fig. 12

Activer / désactiver (voir 6.2 Logique d'utilisation). Désactivé: L'écran devient noir.

6.5 Messages d'erreur

Les messages d'erreur s'affichent à l'écran. Il existe deux catégories de messages d'erreur :

Catégorie	Signification
Message	Rappelle les opérations générales. Vous pouvez effectuer ces opérations et ainsi supprimer le message.
Avertis-sement	Apparaît en cas de dysfonctionnements. En plus de l'affichage à l'écran, un signal retentit. Le signal sonore s'intensifie jusqu'à ce que vous confirmiez le message par tapotement. Vous pouvez.Remédier vous-même aux dysfonctionnements simples. En cas de dysfonctionnements plus complexes, contactez impérativement le service après-venture.

Fermer la porte

Le message apparait quand la porte reste trop longtemps ouverte. La durée avant l'affichage du message s'affiche peut être réglée. Couper l'alarme : Confirmer le message.

-0u

Fermer la porte.

Panne de secteur

Le message apparait quand la température de congélation augmente suite à une panne de secteur. Lorsque le courant est rétabli, l'appareil continue à fonctionner à la température réglée.

Couper l'alarme : Confirmer le message. L'alarme de température s'affiche (voir Alarme de température).

Alarme de température

Le message apparait quand la température de congélation ne correspond pas à la température régée.

Cause possible de la différence de température :

• Des aliments frais chauds ont été introduits dans l'appareil.
• Lors du choix et du prélèvement d'aliments, une quantité excessive d'air chaud ambiant a pénétré à l'intérieur de l'appareil.
• Une coupure de courant prolongée s'est produite.
• L'appareil est défectueux.

Dès que le problème est résolu, l'appareil continue à fonctionner à la température réglée.

Confirmer l'écran. La température la plus chaude est affichée. Confirmer de nouveau l'écran. L'affichage d'état apparaît. La température actuelle est affichée.

Erreur

Ce message apparait quand une anomalie survient. Un composant de l'appareil s'avère defectueux.

Ouvrir la porte. Prendre note du code d'erreur. Confirmer le message. Le signal sonore s'arrête. L'affichage d'état apparait. Fermer la porte. S'adresser au service après-vente. (voir 9.4 Service clients)

6.5.2 Demomode

Un « D » qui s'affiche à l'écran signifie que le mode démonstration est activé. Cette fonction est réservée au revendeur, puisque toutes les fonctions liées à la technique du froid sont désactivées.

Désactiver le demomode

Si la durée s'écoule à l'écran :

Confirmer l'écran avant la fin de la durée. Le DemoMode est désactivé.

Si la durée ne s'écoule pas à l'écran :

Retirer la fiche de la prise. Rebrancher la fiche. Le DemoMode est désactivé.

7.1.1 Déplacer le balconnet de porte

Fig. 13

Pousser le balconnet vers le haut. Le tirer vers l'avant. Le réinsérer dans l'ordre inverse.

7.1.2 Démonter des balconnets de portes

Les balconnets de portes peuvent être démontés pour les nettoyer.

Fig. 14

Démonter des balconnets de portes.

7.2.1 Déplacer les tablettes de rangement

Les tablettes de rangement sont sécurisées au moyen de butées pour éviter leur retrait par inadvertance.

Fig. 15

▶ Soulever la tablette de rangement et la tirer vers l'avant. Evidement latéral sur position support. Déplacer la tablette de rangement : la soulever ou l'abaisser jusqu'à la hauteur souhaitée puis la réinsérer.

-0u

Fig. 16

Extraire complètement la tablette de rangement : la sortir par l'avant. - Extraction facilitée : en positionnant la tablette de rangement à l'oblique. Remise en place de la tablette de rangement : la réinsérer jusqu'en butée. Les butées sont tournées vers le bas. Les butées se trouvent derrière la tablette de rangement avant.

La tablette de rangement se trouvant au-dessus des compartiments EasyFresh peut également être sortie.

Fig. 17

Sortir la tablette de rangement :

Soulever la tablette de rangement par l'avant et l'arrière. La sortir par l'avant.

Ne pas poser de produits sur le couvercle du compartiment situé en dessous!

Insérer la tablette de rangement :

Positionner la tablette de rangement à l'oblique en l'inclinant en bas vers l'arrière. Les butées sont tournées vers le bas. Insérer et poser la tablette de rangement.

7.2.2 Démonter des tablettes de rangement

Les tablettes de rangement peuvent être démontées pour les nettoyer.

Fig. 18

Démonter une tablette de rangement

7.3.1 Utiliser une tablette de rangement divisible

Les tablettes de rangement sont sécurisées au moyen de butées pour éviter leur retrait par inadvertance.

Fig. 19

Glisser la tablette de rangement divisible comme illustré sur la figure.

Fig. 20

Régler en hauteur :

Sortir les tablettes par l'avant Fig. 20 (1). Extraire les rails d'appui de leurs crans et les enclencher à la hauteur souhaitée. Insérer les tablettes individuellement l'une après l'autre.

Butées plates à l'avant, juste derrière le rail d'appui. Butées hautes à l'arrière.

Utiliser les deux tablettes de rangement :

Saisir la tablette en verre inférieure d'une main et la tirer vers l'avant. La tablette en verre Fig. 20 (1) avec bordure décorative est située à l'avant. Les butées Fig. 20 (3) sont orientées vers le bas.

Le VarioSafe offre de la place pour les aliments et les emballages de petite taille, les tubes et les verres.

7.4.1 Utiliser le variosafe *

Le tiroir peut être sorti et inséré à deux hauteurs différentes. Ceci permet de conserver également de petites pièces hautes dans le tiroir.

Fig. 21

Sortir le tiroir. L'insérer à n'importe quelle hauteur Fig. 21 (1) ou Fig. 21 (2).

7.4.2 Décaler le variosafe

Le VarioSafe peut être décalé en hauteur dans son intégralité.

Fig. 22

Le tirer vers l'avant. Évidemment latéral sur position support. Le monter ou le descendre à n'importe quelle hauteur. Le pousser vers l'arrière.

7.4.3 Sortir complètement le variosafe

Le VarioSafe peut être sorti dans son intégralité.

Le tirer vers l'avant. Évidemment latéral sur position support.

Fig. 23

L'incliner et le tirer vers l'avant.

7.4.4 Démontrer le VarioSafe

Le VarioSafe peut être démonté pour le nettoyer.

Fig. 24

Démonter le VarioSafe

7.5 Tiroirs

Les tiroirs peuvent être sortis pour les nettoyer.

Les tablettes de rangement situées en dessous peuvent être utilisées comme espaces de rangement une fois que les tiroirs sont sortis.

L'extraction et l'insertion des tiroirs sont différents en fonction du système téléscopique. L'appareil peut contenir différents systèmes téléscopiques.

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Laisser le tiroir du bas dans l'appareil! Ne pas obstruer les fentes d'aération du ventilateur au dos de l'appareil!

7.5.1 Sortir le tiroir

Tiroir sur rails coulissants Fig. 25

Retirer le tiroir comme illustré sur la figure.

7.5.2 Insérer le tiroir

Tiroir sur rails coulissants Fig. 26

Insérer le tiroir comme illustré sur la figure.

7.6 Couvercle du compartiment easy-fresh

Le couvercle du compartiment peut être sorti pour le nettoyer.

7.6.1 Sortir le couvercle du compartiment

Fig. 27

Une fois que les tiroirs sont enlevés :

Tirer le couvercle vers l'avant jusqu'que dans l'orifice des pièces de retenue Fig. 27 (1). Le soulever par le bas à l'arrière et le sortir par le haut Fig. 27 (2).

7.6.2 Insérer le couvercle du compartiment

Fig. 28 Lorsque l'inscription THIS SIDE UP est située en haut :

Introduire les rainures du couvercle par l'orifice du support arrière Fig. 28 (1) et les enclencher à l'avant dans le support Fig. 28 (2). Amener le couvercle dans la position souhaitée (voir 7.7 Régulation de l'humidité).

7.7 Régulation de l'humidité

Vous pouvez régler vous-même l'humidité dans le tiroir en déplaçant le couvercle du compartiment.

Le couvercle du compartiment se trouve directement sur le tiroir et peut être recouvert par des tablettes de rangement ou des tiroirs supplémentaires.

Fig. 29

Faible humidité de l'air

Ouvrir le tiroir. Tirer le couvercle du compartiment vers l'avant. Si le tiroir est fermé : intervalle entre le couvercle et le compartiment. L'hygrométrie diminue dans le compartiment.

Hygrométrie élevée :

Ouvrir le tiroir. Pousser le couvercle du compartiment vers l'arête. Si le tiroir est fermé : le couvercle ferme hermétiquement le compartiment. L'hygrométrie augmente dans le compartiment. Lorsqu'une humidité excessive règne dans le compartiment : Sélectionner un réglage « à faible hygrométrie » - ou Éponger l'humidité avec un chiffon.

EasyTwist-ice

L'EasyTwist-Ice produit des glaçons avec le réservoir d'eau mis en place.

L'EasyTwist-Ice sert exclusivement à produire des glaçons dans des quantités usuelles à domicile.

Remarque

Ne pas changer la position de l'EasyTwist-Ice.

S'assurer que les conditions suivantes sont bien remplies :*

• l'EasyTwist-Ice est nettoyé (voir 8.3.6 Nettoyage de l'EasyTwist-Ice)
• le réservoir d'eau est nettoyé
• le tiroir EasyTwist-Ice est complètement inséré

Avertissement

Eau souillée!

Risques d'emploiement.

Remplir exclusivement d'eau potable.

Attention

Liquides contenant du sucre! Détérioration de l'EasyTwist-Ice. Remplir exclusivement avec de l'eau potable froide.

Remarque

En utilisant de l'eau filtrée et décarbonisée, on obtient une eau potable de la meilleure qualité gustative pour la production de glaçons sans problème. Cette qualité d'eau peut être obtenue avec un filtre à eau de table disponible dans les magasins spécialisés. Remplissez le réservoir d'eau uniquement avec de l'eau potable filtrée et décarbonisée.

L'approvisionnement en eau de l'EasyTwist-Ice se fait par un réservoir d'eau.

Fig. 30

Soulever le réservoir d'eau depuis l'arrière Fig. 30 (1) et l'enlever vers le haut Fig. 30 (2). Remplir d'eau potable jusqu'au marquage. Remettre en place le réservoir d'eau dans l'ordre inverse.

7.8.2 Production de glaçons

La capacité de production dépend de la température de réfrigération. Plus la capacité est BASSE, plus importante est la quantité de glaçons qui peuvent être produites pendant une certaine période.

Capacité maximale du tiroir à glaçons - 40 pièces (préparer des glaçons 2 fois).

Durée nécessaire à la préparation de glaçons - au moins 5 heures.

Décollage des glaçons

Tourner le bouton vers la droite jusqu'en butée. Si nécessaire, répéter plusieurs fois et tourner le bouton un peu plus.

7.9 Variospace

Fig. 31

Vous pouvez retirer les tiroirs et les tablettes en verre de l'appareil. Vous gagnez ainsi de la place pour des aliments volumineux comme la volaille, la viande, les gros morceaux de gibier et les pâtisseries hautes. Ceux-ci peuvent être ainsi congelés en entier pour une utilisation ultérieure.

• Tenir compte des limites de charge des tiroirs et des tablettes en verre (voir 9.1 Données techniques).

Utiliser le porte-bouteilles

Fig. 32

Pousser le porte-bouteilles vers les bouteilles. Les bouteilles ne basculent pas.

Sortir le porte-bouteilles

Fig. 33

Pousser le porte-bouteilles complètement vers la droite jusqu'au bord. Le sortir par l'arrière.

8.1 Filtr à charbon actif FreshAir

Le filtre à charbon actif FreshAir se trouve dans le situé au-dessus du ventilateur.

Il garantit une qualité optimale de l'air.

Changer le filtre à charbon actif tous les 6 mois. Lorsque la fonction de rappel est activée, un message à l'écran invite à le remplacer. Le filtre à charbon actif peut être jeté avec les ordures ménagères.

Remarque

Le filtre à charbon actif FreshAir est disponible sur la boutique d'électroménager Liebherr (home.liebherr.com).

8.1.1 Retirer le filtre à charbon actif freshair

Fig. 34

Extraire le compartiment par l'avant Fig. 34 (1). Sortir le filtre à charbon actif Fig. 34 (2).

8.1.2 Insertion du filtre à charbon actif freshair

Fig. 35

Insérer le filtre à charbon actif d'après le schéma Fig. 35 (1). Le filtre à charbon actif s'enclenche.

Une fois que le filtré à charbon actif est tourné vers le bas :

Insérer le compartiment Fig. 35 (2). Le filtre à charbon actif est désormais opérationnel.

8.2.1 Dégivrer le compartiment réfrigérateur

Le dégivrage s'effectue automatiquement. L'eau de dégivrage s'écoule par l'orifice d'évacuation et s'évapore.

La présence de gouttes d'eau ou d'une mince couche de givre ou de glace sur la paroi arrière est due au fonctionnement et est tout à fait normale. Il n'est pas nécessaire de les enlever.*

Une couche de givre ou de glace peut également apparaître de temps à autre suite au réglage écoénergétique de l'appareil.*

Nettoyer régulièrement l'orifice d'évacuation (voir 8.3 Nettoyer l'appareil).

8.2.2 Dégivrer la partie congélateur avec nofrost

Le dégivrage est effectué automatiquement par le système NoFrost. L'humidité qui se dépose sur l'évaporateur se dégèle régulièrement et s'évapore.

Il n'est pas nécessaire de procéder au dégivrage de l'appareil.

Avertissement

Risque d'électrocution!

• Débranchez la prise du réfrigérateur ou débranchez le câble d'alimentation.

Avertissement

Risque d'incendie

Ne pas endommager le circuit frigorifique.

Vider l'appareil. Débrancher la prise d'alimentation.

Attention

Nettoyage incorrect !

Détérioration de l'appareil.

Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre. Ne pas utiliser d'éponge ou de laine d'acier abrasive. Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Avertissement

Risque de blessures et d'endommagement émanant de la vapeur très chaude! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. Ne pas utiliser d'appareils de nettoyage à la vapeur! Essuyer le boîtier avec un chiffon doux et propre. En cas de salissures tenaces, utiliser de l'eau tiède avec un produit nettoyant neutre. Les surfaces en verre peuvent par ailleurs être nettoyées avec un nettoyant pour vitres.

Attention

Nettoyage incorrect !

Détérioration de l'appareil.

Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre. Ne pas utiliser d'éponge ou de laine d'acier abrasive. Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Surfaces en plastique : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle. Surfaces en métal : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle. Orifice d'évacuation Fig. 1 (8): Éliminer les dépôts avec un fin objet, par exemple un coton-tige.

8.3.4 Nettoyage de la paroi arrière sèche*

Vous pouvez retirer la paroi arrière sèche pour la nettoyer.

Retrait de la paroi arrêté

Retirer toutes les pièces d'équipement.

Fig. 36

Saisir des deux mains le bas de la paroi arrière et la tirer d'un coup sec vers le bas. La sortir par l'avant en tirant sur l'extrémité inférieure. La paroi arrière est retirée.

Si vous exploitez l'appareil avec la paroi arrière démontée :

Régler D-Value sur D2. (voir D-Value*)

Mise en place de la paroi arrêté

Fig. 37

S'assurer que l'appareil est entièrement vide. Insérer la paroi arrêté du bas vers le haut. Tirer d'un coup sec la paroi arrête par le côté gauche vers le haut. La paroi arrêté s'engage de manière audible. Insérer les pièces d'équipement. Régler D-Value sur D1. (voir D-Value*)

Attention

Nettoyage incorrect !

Détérioration de l'appareil.

Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre. Ne pas utiliser d'éponge ou de laine d'acier abrasive. Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Nettoyage avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle

Balconnets de porte - Tablette de rangement - Tablette de rangement divisible - VarioSafe

• Couvercle du compartiment EasyFresh
• Tiroir

Lavage au lave-vaisselle jusqu'à 60°c

Range-bouteilles - Pièce de retenue tablette de rangement divisible - Bac à glaçons Démonter l'équipement : voir chapitre concerné. Nettoyer l'équipement.

8.3.6 Nettoyage de l'easytwist-ice*

Le nettoyage doit être effectué lors de :

la première mise en service

la non-utilisation pendant plus de 48 heures ou un besoin de nettoyage

Lors de la première mise en service, d'une non-utilisation prolongée ou en cas de besoin

Fig. 38

Enlever le réservoir d'eau Fig. 38 (1) et le tiroir à glaçons Fig. 38 (2). Oter le tiroir de congélation avec l'EasyTwist-Ice.

Fig. 39

Appuyer sur la languette Fig. 39 (1), soulever l'EasyTwist-ice depuis l'arrière et le faire sortir du tiroir de condensation.

Fig. 40

Appuyer simultanément sur les languettes Fig. 40 (1) des deux côtés de l'EasyTwist-Ice et tirer le couvercle Fig. 40 (2) vers le haut.

Fig. 41

Appuyer sur toutes les languettes Fig. 41 (1) l'une après l'autre et enlever le couvercle Fig. 41 (2). Nettoyer le tiroir à glaçons, le réservoir d'eau et l'EasyTwist-Ice à l'eau chaude et avec un peu de produit nettoyant. Remonter l'EasyTwist-Ice.

Fig. 42

Insérer les axes Fig. 42 (1) sur l'EasyTwist-Ice dans les guides et appuyer sur le côté arrêté Fig. 42 (2) jusqu'à ce que la languette s'enclenche. Insérer le tiroir EasyTwist-Ice.

Avertissement

Eau souillée!

Risques d'emploiement. Remplir exclusivement d'eau potable.

Remplir le réservoir d'eau et le mettre en place. (voir 7.8.1 Remplissage du réservoir d'eau) Avec de l'eau non filtrée : ▶ Jeter les glaçons produits 24 heures après la première production. Avec de l'eau filtrée : ▶ Jeter les glaçons produits 48 heures après la première production.

8.3.7 À propos du nettoyage

Essuyer l'appareil et les pièces d'équipement pour les sécher. Brancher l'appareil et le mettre en marche. Activer SuperFrost (voir 6.3 Fonctions). Une fois que la température est assez froide : Mettre les aliments à l'intérieur. Répéter régulièrement le nettoyage.

9.1 Données techniques

Plage de température
Réfrigération	2 °C à 9 °C
Congélation	-26 °C à -15 °C

Quantité de congélation maximale / 24h
Partie congélateur	Voir plaque signalétique sous « Capacité de congélation … /24h »

Production de glaçons avec EasyTwist-Ice*
Durée à -18 °C	env. 5h30
Durée avec SuperFrost activé	env. 3 h

Éclairage
Classe d'efficacité énergétique1	Source lumi-neuse
Ce produit contient une source lumineuse de la classe d'efficacité énergétique G	LED

L'appareil peut contenir des sources lumineuses de différentes classes d'efficacité énergétique. La classe d'efficacité énergétique la plus basse est indiquée.

9.2 Bruits de fonctionnement

L'appareil émet différents bruits de fonctionnement quand il est en marche.

• Avec une puissance de réfrigération modérée, l'appareil fonctionne en économisant l'énergie mais plus longtemps. Le volume sonore est plus faible.
• Avec une puissance de réfrigeration forte, les aliments sont refroidis plus rapidement. Le volume sonore est plus élevé.

• Fonctions activées [voir 6.3 Fonctions]
• Ventilateur en marche Aliments reçus rangés
• Température ambiant elevée
• Porte longuement ouverte

Bruit	Cause possible	Type de bruit
Bouillonnement et chuchotement	Du réfrigérant s'écoule dans le circuit frigorifique.	Bruit de fonctionnement normal

Bruit	Cause possible	Type de bruit
Sifflement et crachotement	Du réfrigérant gicle dans le circuit frigorifique.	Bruit de fonctionnement normal
Bourdonnement	L'appareil refroidi. Le volume sonore dépend de la puis-sance de réfrigéra-tion.	Bruit de fonctionnement normal
Ronronnement et grésillement	Le ventilateur fonctionne.	Bruit de fonctionnement normal
Cliqueis	Les composants sont actifs et désactivés.	Bruit de commu-tation normal
Pétarade ou renflement	Les soupapes ou les clapets sont actifs.	Bruit de commu-tation normal

Bruit	Cause possible	Type de bruit	Corriger
Vibration	Installation incorrecte	Bruit signa-lant une anomalie	Aligner l'ap-pareil hori-zontalement à l'aide de pieds.
Claquement	Équipement, objets à l'in-terieur de l'appareil	Bruit signa-lant une anomalie	Fixer les pièces d'équipe-ment. Laisser de l'espace entre les objets.

Cet appareil a été conçu et fabriqué pour en garantir la sécurité de fonctionnement et une grande longévité. Si une anomalie s'était quand même présentée pendant son fonctionnement, vérifier d'abord si le problème ne provient pas d'une erreur de manipulation. Dans ce cas, les frais qui en résultaient seraient à charge de l'utilisateur, même en période de garantie.

L'utilisateur peut résoudre lui-même les problèmes suivants.

9.3.1 Fonctionnement de l'appareil

Erreur	Cause	Mesures à prendre
L'appareil ne fonctionne pas.	→ L'appareil n'est pas allumé.	► Allumer l'appareil.
	→ La fiche n'est pas insérée correctement dans la prise.	► Vérifier la fiche.
	→ Le fusible de la prise est grillé.	► Vérifier le fusible.
	→ Panne de secteur	► Laisser l'appareil fermé. ► Protégier les alimentés : Pose des accumulateurs de froid sur les alimentés ou utiliser un congélateur décentralisé si la panne de secteur devait se prolonger. ► Ne pas recongeler des alimentés décongelés.
	→ La fiche de l'appareil ne s'insère pas correctement dans l'appareil.	► Contrôler la fiche de l'appareil.
La température n'est pas suffisamment bajo.	→ La porte de l'appareil n'est pas fermée correctement.	► Fermer la porte de l'appareil.
	→ La ventilation et l'aération ne sont pas suffisantes.	► Dégager la grille d'aération et la nettoyer.
	→ La température ambiente est trop élevé.	► Solution du problème : (voir 1.3 Domaine d'application de l'appareil).
	→ L'appareil a été ouvert trop souvent ou trop longtemps.	► Attendre que la température nécessaire se rétablies d'elle-même. Si ce n'est pas le cas, s'adresser au S.A.V. (voir 9.4 Service clients).
	→ Une quantité trop importante d'ali-ments frais a été rangée sans SuperFrost.	► Solution du problème : (voir SuperFrost)
	→ La température est mal réglée.	► Régler la température sur plus froid et vérifier au bout de 24 heures.
	→ L'appareil est placé trop pres d'une source de chaleur (cuisinière, radiateur, etc.).	► Changer l'emplacement de l'appareil ou de la source de chaleur.
Le joint de portè est défectueux ou doit être replacé pour d'autres raisons.	→ Le joint de porte peut être changé. Il peut être replacé facilement sans aucun outil.	► S'adresser au S.A.V. (voir 9.4 Service clients).
L'appareil est gelé ou de l'eau de condensation se forme.	→ Le joint de la porte est peut-être sorti de sa rainure.	► Vérifier que le joint de porte est bien inséré dans la rainure.
Les parois extérieures de l'appa-reil sont chaudes*.	→ La chaleur du circuit du froid est utilisée pour éviter la formation d'eau de condensation.	► Ceci est normal.

9.3.2 Équipement

Erreur	Cause	Mesures à prendre
L'éclairage interne s'allume pas.	→ L'appareil n'est pas allumé.	► Allumer l'appareil.
	→ La porte est restée ouverte pendant plus de 15 min.	► L'éclairage interieur s'éteint automatiquement après 15 min. environ lorsque la porte est ouverte.
	→ L'éclairage LED est défectueux ou le cache est endomagé :	▲ AVERTISSEMENT Risque de blessure dû à un choc électrique ! Des pièces sous tension se trouvent sous le cache . ► Faire replacer ou réparer l'éclairage interieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.

9.4 Service clients

Vérifier d'abord si vous pouvez vous-même corriger l'anomalie (voir 9 Aide clients). Si ce n'est pas le cas, adressez-vous au service après-vente.

Vous trouverez l'adresse dans la brochure de SAV « Liebherr jointe »

Avertissement

Réparation non effectuée par du personnel qualifié ! Blessures.

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 8 Entretien) que par le S. A. V. Faire replacer le câble d'alimentation endommagé uniquement par le fabricant ou par son service après-vente ou toute autre personne qualifiée. Sur les appareils équipés d'un connecteur IEC, le remplacement peut être effectué par le client.

9.4.1 Contacter le service client

Assurez-vous d'avoir les informations suivantes concernant l'appareil sous la main :

Désignation de l'appareil (modèle et indice) N° de SAV (entretien) N° de série (N° S) Consulter les informations concernant l'appareil sur l'écran (voir Info).

Relever les informations concernant l'appareil sur la plaque signalétique (voir 9.5 Plaque signalétique). Prendre note des informations sur l'appareil. Informer le service client : signaler l'anomalie et donner les informations sur l'appareil. Ceci vous permettra de bénéficier d'un service rapide et précis. Suivre les autres consignes du service après-vente.

9.5 Plaque signalétique

La plaque signalétique se trouve derrière les tiroirs à l'intérieur de l'appareil.

Fig. 43

Désignation de l'appareil (2) N° de SAV

Lire les informations de la plaque signalétique.

10 Mettre hors service

Vider l'appareil. Eteindre l'appareil (voir 6.4 Réglages). Débrancher la prise d'alimentation. Enlever la fiche de l'appareil si nécessaire : la sorting et la déplacer simultanément de gauche à droite. Nettoyer l'appareil (voir 8.3 Nettoyer l'appareil). Laisser la porte ouverte pour éviter la formation de mauvaises odeurs.

11.1 Préparer l'appareil pour l'élimination

Liebherr utilise des piles dans certains appareils. Au sein de l'UE, le législateur oblige l'utilisateur final à trier les batteries avant l'élimination des appareils usagés afin de protéger l'environnement. Si votre appareil contient des piles, une notice correspondante est jointe à l'appareil.

Lampes

Si vous pouvez retirer les lampes vous-même sans les endommager, retirez-les également avant l'élimination.

Mise hors service de l'appareil. Appareil avec piles : retirez les piles. Description : voir le chapitre Maintenance. Si possible : retirez les lampes sans les endommager.

11.2 Éliminer l'appareil dans le respect de l'environnement

L'appareil contient encore des matériaux de valeur et doit être collecté séparément des déchets non triés.

Éliminez les piles séparément de l'appareil usage. Les batteries peuvent être collectées gratuitement dans un point de vente ou un centre de recyclage.

Lampes

En Allemagne :

Éliminez les lampes retirées via les systèmes de collecte appropriés.

Vous pouvez éliminer gratuitement l'appareil dans l'un des conteneurs de collecte de classe 1 de vos centres de recyclage locaux. En cas d'achat d'un réfrigérateur/congélateur neuf dans un point de vente dont la surface de vente est supérieure à 400 m², celui-ci reprend également gratuitement l'appareil usagé.

Avertissement

Fuite de réfrigérant et d'huile!

Incendie. Le réfrigerant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigerant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.

Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur. Veillez à ne pas endommager l'appareil pendant le transport. Éliminez les piles, les lampes et l'appareil conformément aux directives susmentionnées.

FR combiné réfrigérateur-congélateur

Date de publication : 20220718

Index des ref. : 7080434-00
