MODE D'EMPLOI CL18076A ROSIERES

NOTICE D'EMPLOI DES POÉLES

BOIS - CHARBON FR

STOVE MANUALS

WOOD-COAL GB

18076

18086

SOMMAIRE

FR

1. Avertissements De Sécurité 03
2. Fiche Technique 04
   3.Installation .05
3. Installation Electrique 07
4. User Operating Instructions 07
   5.1 Utilisation Du Four 10
5. Entretien 13
   6.1 Montages Et Demontages 13
6. Conformité Ce 15

Toutescscaractéristiquessontdonnéesàtitreindicatif.Soucieuxdetoujoursaméliorerlaqualitédesa production,le constructeur pourra apporter à ses appeareils des modifications liées à l'évolution technique,enrespectantlesconditionsfixéesal'article3dudécretn°78-464du24mars1978.

Ci-après dans ce manuel, les Normes et/ou instructions marquées avec ce symbole se reférént à la SéCURITÉ !

SUMMARY

GB

• Il est fortement recommendé que l'installation de cet apparéil soit faite par un installerateur professionnel à qui vous pourrez vous reférer pour n'importe qu'elle question et/ou conseil.
• L'appareil doit être installé selon les instructions rapportées dans le paragraphe 3 de cette notice.
• Lors de l'installation de l'appareil vous doivent respecter toutes les normes locales et Européennes en vigueur.
• Porter une attention particulière sur les règles de ventilation.
• Raccordez le poèle à la cheminée seulement après avoir contrôle la conformité de la cheminée.
• N'utilisez pas de produits chimiques comme essence, petrole, alcohol ou équivalent pour allumer le poèle.
• Ne surchargez pas le foyer avec le combustible; une surcharge peut entrainer un échauffement excessif et endommager le poèle.
• La plaque du poèle atteint de hautees températures (400^) ; ne la touchez pas sans porter une protection appropriée. Les mêmes précautions doivent être prises lors de la manipulation des portes de foyer, des boutons, et des conduits.
• Tenez à distance du poèle les bouteilles en plastique et les aérosols (risque de feu et/ou d'explosion)
• Les enfants doivent être correctement instruits des dangers liés à l'utilisation du pôle et doivent être gardés à une distance de sécurité du fournau quand celui-ci est en fonctionnement.
• Une protection métallique doit être placée sur le plancher devant la porte du foyer de combustion, cette feuille métallique est obligatoire si le plancher est en bois ou en linoléum.
• Il est recommandé de brûler seulement des combustibles naturels comme bois, charbon, des briquettes reconstituees ...
• Ne brûlez pas de matière plastique, ni bois vernis ou peint, ni panneaux de contre-plaqué, ni textile.
• Nettoyer régulièrement la cheminée.

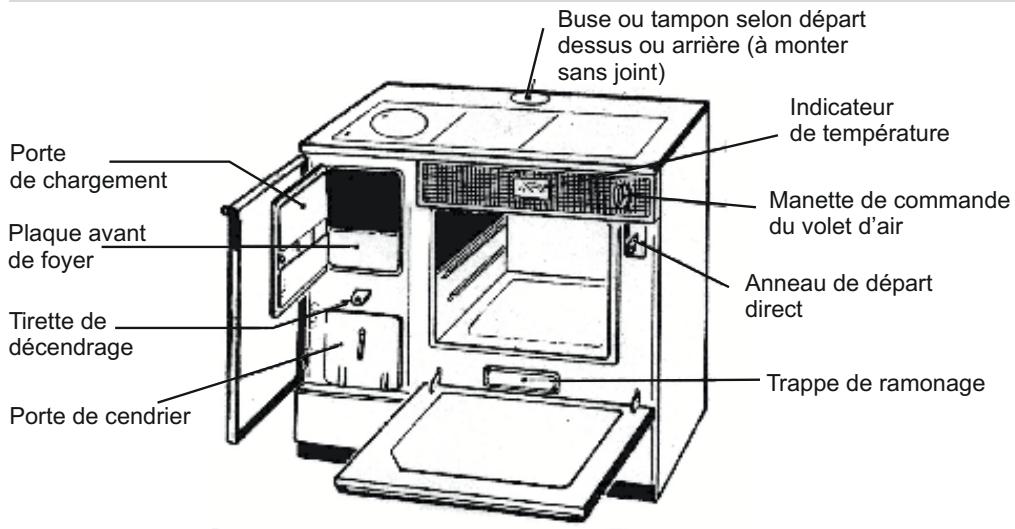

2. FICHE TECHNIQUE

	18076	18086
Dimensions de l'appareil
Largeur	760 mm	860 mm
Hauteur sur le dessus	865 mm	835 mm
Hauteur avec couvercle	850 mm	850 mm
Profondeur	640 mm	640 mm
Poids	162 kg	175 kg
Diamètre de la buse	139 mm	153 mm
Hauteur de l'axe de la buse
par rapport au sol	710 mm	710 mm
Dimensions du four
Largeur	355 nmm	440 mm
Hauteur	280 mm	280 mm
Profondeur	435 mm	435 mm
Volume utile du four	43 litres	53,6 litres
Dimensions du foyer	(bois/charbon)	(bois/charbon)
Largeur	B 160 / C 160	B160 / C 160
Profondeur	B 550 / C 250*	B 550 / C 350*
Hauteur du coup de feu	B 360 / C 360	B 360 / C 360
Hauteur de la parabole	B 280 / C 280	B 280 / C 280

*PIèces amovibles instantanément

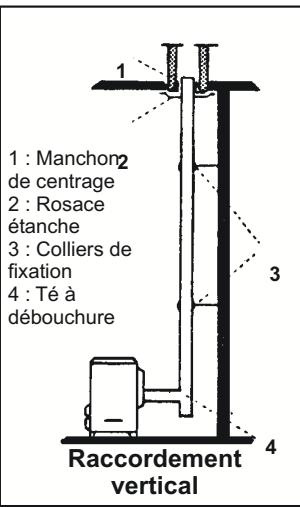

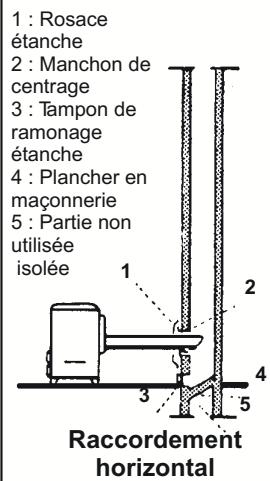

3. INSTALLATION

• L'appareil doit être installé sur un plancher avec une capacité porteuse ajustée. Si la construction existante ne respecte pas cette préconisation, des moyens appropriés (par exemple une plaque de distribution de la charge) devront être pris pour y arriver.
• L'installation de l'appareil sera faite pour permettre les nettoyages réguliers de l'appareil, du conduit de cheminée.
• L'appareil est compatible avec une installation en conduit partagé.
• L'appareil doit être installé dans une piece avec des dimensions déquates par rapport à la capacité de chauffage de l'appareil et équipé avec les moyens de ventilation exigés pour faire face au besoin en air de l'appareil.

Il est d'abord recommandé de faire installer votre cuisinière par un professionnel et de lui demander tous les renseignements que vous jugerez utiles.

Il doit être installé et raccordé conformément aux règles en vigueur dans le pays d'installation. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

Les travaux de fumisterie doivent être réalisés conformément au DTU 24.1.

*utiliser des conduits type T450N1DG

Par ailleurs, les dispositions qui suivent vous aideront à utiliser votre cuisine dans lesIRMUEs conditions.

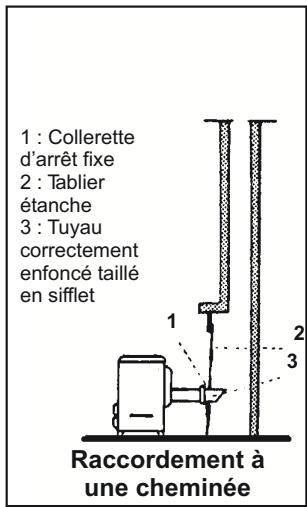

• Placer votre apparéil le plus pres possible de la cheminée.
  Tout tuyau de récapération est inutil et même nuisible. Si vous étés obligés de prévoir un grand parcours horizontal, menager une pente ascendante d'au moins 5 cm par mètre. Eviter les parcours sinueux et les coudes d'équerre.
  Veiller à la bonne étanchéité du raccordement.
  Emboiter à fond les tuyaux, le grand bout tourné vers le haut. Munir le percement dans le conduit de fumée d'une rosace étanche et d'un manchon de centrage.
• Veiller à ne pas contrarier le tirage
  Le diamètre des tuyaux ne doit jamais être inférieur à celui de la buse de l'appareil. Au cas où le tuyau débouche horizontally dans le conduit, le couper en sifflet, tourné vers le bas. Ne placer jamais de cléf de tirage sur le tuyau d'évacuation.
  . Isoler convenablement l'appareil et les tuyaux de tout matérieliau combustible.
  Eloigner les tuyaux d'au moins 16 cm de toute matière combustible.
  . La cusinière doit être place à une distance suffisante de tout matériel combustible (60 cm minimum).
  . La température du sol peut monter à 60^ , s'assurer que votre revêtement supportera ces températures.

LE Rôle DE LA CHEMINEE EST PRIMORDIAL

a) La cheminée ne doit jamais être obstruée. Avant de brancher votre apparéil, assurez-vous que la cheminée est bien ramonnée. Par la suite, faites-la ramoner au moins deux fois par an.
b) La cheminée doit être bien étanche. Assurez-vous, d'une part, que le tampon de ramonage et le raccordement à la cheminée sont bien étanches, et, d'autre part, que le conduit ne compte pas de lézardes (essay au feu de paille humide). Renouvelez c'contrôle chaque année à l'occasion d'un ramonage.
c) La cheminée doit être indépendante.
Ne pas brancher plusieurs appareils sur la même cheminée.
Faites isoler la partie inférieure inutilisée du conduit.
d) La cheminée doit déboucher convenablement à l'air libre.
La cheminée doit, dans la mesure du possible déboucher à un mètre au-dessus du faîte des toits voisins.
Eviter toutes une surélévation en tôle représentant un étranglement brusque. En cas de tirage difficile, faites poser un aspirateur statique.

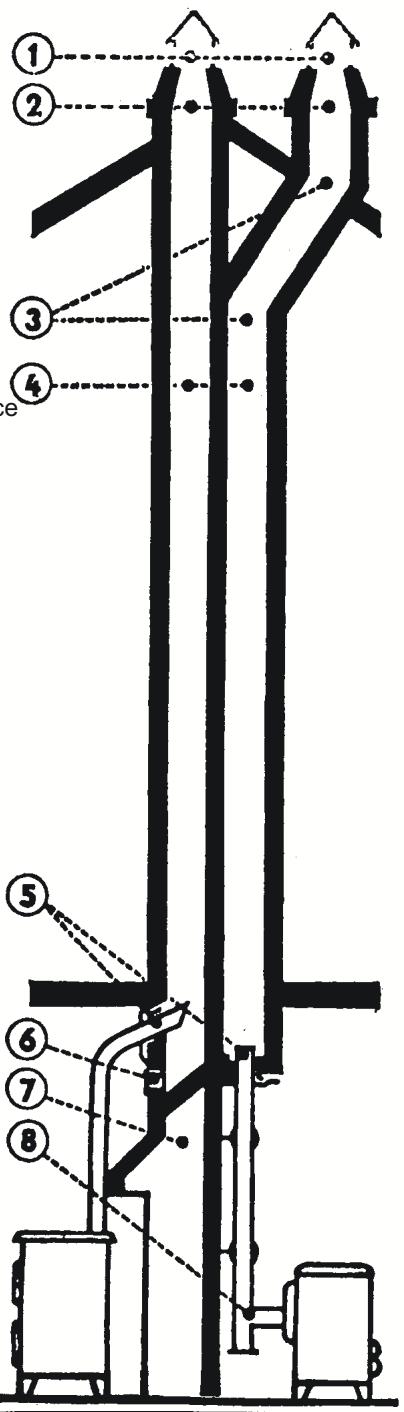

EXAMPLE DES CHEMINEES CORRECTES

1. Capes très aérées.
2. Reduction de section progressive.
3. Coudes très ouverts.
4. Conduits indépendants, bien ramonnés non lézardés, sans rugosités.
5. Emboîtements étanches.
6. Tampon de ramonage etanche.
7. Hotte isolée.
8. Té à débouchure.

4. INSTALLATION ELECTRIQUE

L'installation recevant l'appareil doit être conforme aux normes en vigueur dans le pays d'installation (FRANCE : Norme NFC 15100). ROSIERES décline toute responsabilité en cas de non respect de cette disposition.

L'appareil est livré avec un cable d'alimentation permettant le raccordement exclusivement sous des tensions de 230V entre phases ou entre phase et neutre.

Raccorder à une prise de courant 10/16 ampères.

Le raccordement au réseau doit etre effectue par une prise de courant avec prise de terre.

L'appareil doit être installé de telle façon que la prise de courant soit accessible.

Toute intervention se rapportant au cable d'alimentation doit impératifement être réalisée par le Service après-vente ou une personne de qualification similaire.

LE DISPOSITIF DE VENTILATION

Ce dispositif installé sur l'arrière de l'appareil permet d'améliorer l'échange de chaleur et donc augmente le rendement de l'appareil.

L'interrupteur situé sur le boitier de protection permet d'actionner la turbine.

Pour obtenir le meilleur rendement de cet apparéil, nous vous conseillons lorsqu'il est utilisé en mode chauffage d'ouvrir entièrement la porte du four et demettre la turbine en fonctionnement.

5. MODE D'EMPLOI

• N'utilisez l'appareil ni pour l'incinération, ni pour d'autres utilisations différentes de celles pour lequel l'appareil a ete concu.
• N'utilisez pas de combustibles autres que ceux recommendés.
• Ne pas utiliser de combustibles liquides.
• Les parties de l'appareil, particulièrement les surfaces externes, seront chaudes au touché quand il sera en fonctionnement et il faudra être très vigilant.
• Ne modifies pas l'appareil! Aucune modification de l'appareil n'est autorisée et cette entrainerai une annulation de la garantie.
• Utilisez seulement les pieces de rechange originales recommendées par le fabricant.
• Le tiroir frontal inférieur ne peut containir que des objets non inflammables.

Que faire en cas du Feu à l'intérieur du conduit

L'utilisation de combustible humide ou non autorisé, ou l'utilisation de la cuisineire à un régime trop bas peut causeer le dépôt facilement inflammable à l'intérieur de la cheminée, comme le goudron ou la suite. A la longue ceci pourrait causeer un

départ de feu à l'intérieur de la cheminée.

Si cela arrive

• Fermez l'arrivée d'air primaire et secondaire
• Évacuez la piece et l'appartement
  Appellez les pompiers

LES COMBUSTIBLES

1. Le bois : utiliser des bouches de 50 cm, de préférence, bois dur et bien sec (chêne, charme, etc...)
2. Le charbon :

Combustibles recommends : employer de préférence du flambant sec 20x30.

Combustibles utilisables : vous pouvez utiliser du maigre anthraciteux 20x30 ou du boulet défumé. Dans ce cas, les puissances calorifiques ainsi que les durées de fonctionnement sont différentes de celles indiquées sur le tableau di-dessus.

LE FOYER

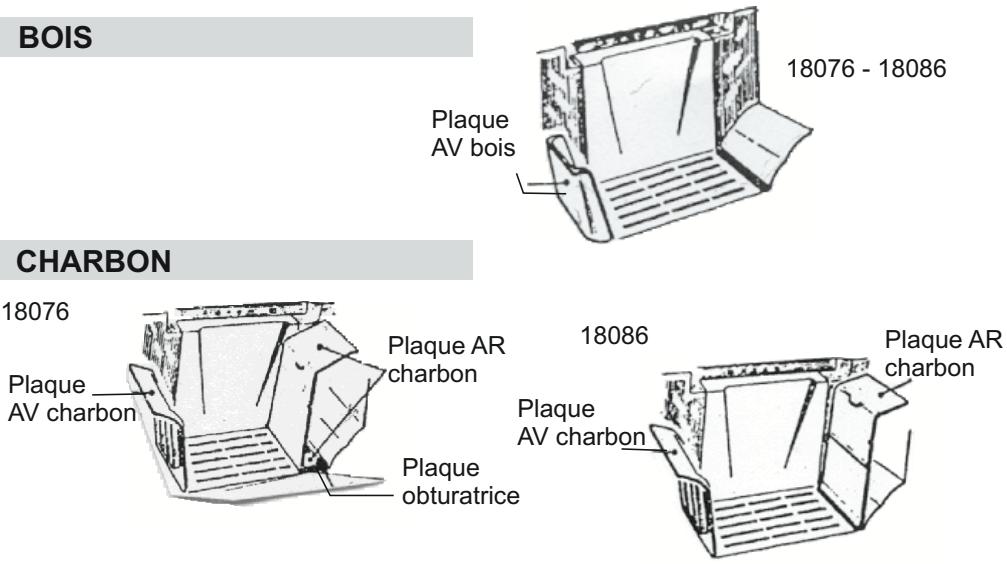

La marche au bois s'effectue après enlèvement de la plaque arrêté de foyer et de la mise en place de la plaque avant bois.
La marche au charbon s'effectue après mise en place des plaques avant et arrrière de foyer, et de la plaque obturatrice.

Attention: lorsqu'il est en fonctionnement l'appareil est brûlant, utiliser l'outil de manoeuvre.

AVANT LE PREMIER ALLUMAGEE nlever à l'aide d'un produit détergent liquide ammoniaque le vernis protecteur dont est recouvert le dessus en fonte de l'appareil.

PREMIERALLUMAGE

Le premier allumage doit être conduit à feu très doux pendant plusieurs heures. D'autre part, si la cheminée, n'avant pas servi Pendant un certain temps, est froide et humide, vous pouvez avoir des difficultés de tirage. Il est alors recommandé de brûler du bois dans l'appareil pour réchauffer et secher la cheminée et amorcer le tirage.

Si, après quelques jours et malgré ces précautions, l'appareil ne fonctionne pas normalement avec le combustible convenable, faites appel à un spécialiste pour vérifier l'installation.

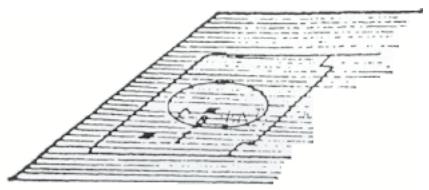

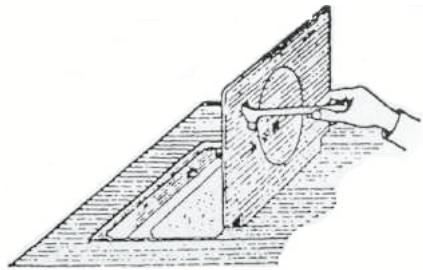

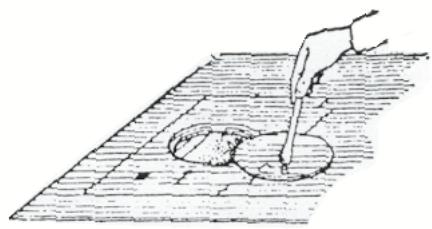

CHARGEMENT DU FOYER

Placez la lettuce B du tampon rond (pour le bois), C (pour le charbon) en face de la flèche située sur la plaque coup de feu.

Pour le bois, soulever la plaque coup de feu à l'aide de l'outil de manoeuvre.

Pour le charbon, soulever le tampon rond à l'aide de l'outil de manoeuvre.

Dans le cas d'utilisation du bois, il est nécessaire d'enlever les plaques avant et arrrière de foyer (voir page 5), ce qui permet l'introduction de buches de 50~cm dans le foyer. Ces plaques seront remises en place lors de l'utilisation du charbon.

ALLUMAGE

Ouvrir la porte du four et tirer vers soi l'anneau de commande de départ direct placé sur la façade (on peut remarquer que cet anneau maintainiel lui-même la porte légèrement entrouverte si on le dévisse d'un quart de tour, le bec prénant appui sur la façade). Ouvrir complètement le volet d'air en réglant la manette à la position "4".

Placer sur la grille de foyer du papier chiffonné, du bois d'allumage à entrecroiser, sans tasser, soulever le tout légèrement et enflammer le papier à l'aide d'une allumette, puis recouvrir l'ensemble d'une mince couche de charbon ou de bùche. Refermer le tampon de chargement ou la plaque coup de feu.

MARCHE A SUIVRE

Dès que le combustible est bien allumé, charger le foyer, repousser l'anneau de départ direct, régler le volet d'air à l'allure désiré (modérée pour le premier chauffage).

Le chargement effectué jusqu'àux 3/4 du foyer assure, selon le combustible employé, des durées de fonctionnement indiquées sur le tableau des CARACTERISTIQUES DE FONCTIONNEMENT.

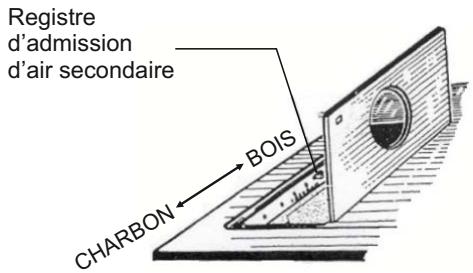

Pour la marche au charbon, fermer le registre d'admission d'air secondaire en le tirant vers l'avant de l'appareil.

Pour la marche au bois, ouvrir le registre d'admission d'air secondaire en le poussant vers l'arrière de l'appareil. On utilise alors des buches de 50~cm

Lorsque le décrassage et le chargement ont été effectuels, les portes et tampons de chargement doivent toujours rester bien fermés.

Si vous laissiez la porte du foyer ou du cendrier ouverte, vous risquieriez de donner à la combustion une allure anormale, pouvant entraîner de graves déteriorations.

5.1 UTILISATION DU FOUR

RALENTIDE NUIT

Attendre pour faire le chargement que la réserve de braise ne soit pas enCombustion trop vivoe.

Charger le foyer jusqu'aux trois quarts de sa hauteur.

Régler le volet d'air entre 0 et 1 suivant le tirage de la cheminée.

Pour la reprise après le ralenti, ouvrir complètement le volet d'air. Décendrer au bout de quelques minutes et recharger. Ne pas oublier de REPLACER le volet d'air sur le repère correspondant à la marché désirée.

RECHARGEMENT

Placer le volet d'air sur le repère 4, pour relancer le feu. Au bout de quelques minutes, décembre, puis recharger.

Pour recharger avec du charbon, ouvrir le tampon de chargement sur le dessus. Remplir jusqu'au niveau supérieur de la plaque avant de foyer. Ne pas égaliser ni tasser le charbon ; au contraire, laisser toujours un espace libre au-dessus de la braise, soit à l'avant, soit à l'arrête du foyer.

Pour recharger avec du bois, ouvrir la porte de foyer, engager les buches une à une.

Après le rechargement, refermer le tampon de chargement (ou la porte de foyer) et ne pas oublier de replaced le volet d'air sur le repère initial, dés que le feu est bien repris.

DECENDRAGE

Introduire le crochet de l'outil fourni avec l'appareil dans le trou de la tirette de descendrage.

Tirer et pousser alternativement 6 à 8 fois de suite pour secouer la grille. Le décendrage est correct lorsque, en ouvrant la porte du cendrier, on perçoit nettement la lueur du foyer projetée dans le cendrier. Pousser la tirette à fond avant de referrer la porte extérieure en tôle.

Décendrer au moins deux fois par jour, et notamment pour les reprises après la marche au ralenti.

Vider le cendrier lorsqu'il est au deux tiers plein.

(Ne pas laisser les cendres s'accumuler dans le cendrier au risque de détiroyer irrémédiablement la grille du foyer).

Bien referrer la porte de cendrier.

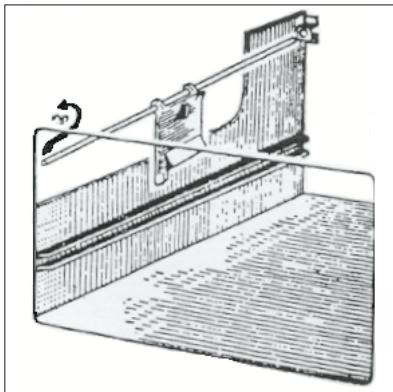

MONTAGE DU GARDE-ROT

Prendre l'ensemble avec les deux mains, la main droite sur l'axe en fer rond, la main gauche soutenant le volet.

Engager celui-ci dans l'ouverture du côté gauche du four, de manière telle que la patte inférieure du volet se trouve à l'extérieur (du côté de four).

Introduire l'axe dans le palier arrêté situé en haut à gauche du four, rabattre vers la gauche et poser l'axe sur l'avant, dans l'encoche prévue à cet effet.

S'assurer que le volet coulisse bien et pour cela le déplacer d'avant en arrêté en utilisant l'index supérieur faisant saillie.

UTILISATION DU GARDE-ROT

Quand on peut un four très chaud (pour saisir une pièce par exemple), il faut dégager entièrement le centre du côte du four, c'est-à-dire pousser le volet garde-rot vers l'arrête du four.

Pour cuire à four doux, procéder de la manière inverse, c'est-à-dire faire glisser le volet jusqu'à ce qu'il occupe le centre du four.

La manoeuvre est très facile en utilisant l'index qui est en saillie à la partie supérieure du garde-rot.

UTILISATION DE L'INDICATEUR DE TEMPERATURE DU FOUR

Voutrouvrez sur le tableau de bord un indicateur de tempereature du four. Il vous permettra de connaître la temporature approximative à l'intérieur du four avant vos cuissons.

6. ENTRETIEN

LE TABLEAU DE BORD

L'essuyer avec un chiffon sec. S'il y a des souillures, enlever celles-ci à l'eau tiède savonneuse, ne pas utiliser de détersif, ni de pâté à recycler.

L'MAIL

L'émail étant sensible aux brusques variations de température, on ne procèdera au nettoyage des parties émailées que lorsque l'appareil sera froid ou tiège (par exemple avant la reprise du matin) et seulement avec un chiffon propre et sec.

DESSUS POLI

On peut le frottier à la toile émeri pour faire disparaître la rouille en cas de besoin et l'essuyer avec un chiffon gras pour éviter la formation de cette rouille.

En service, un entretien journalier s'impose pour conserver un bel aspect au-dessus, mais il est impossible d'eviter le bleusement des plaques chauffantes situées au-dessus du foyer. On trouve dans le commerce divers produits pour l'entretien des dessus polis.

Si l'appareil reste inutilisé un certain temps, le graissage du dessus est nécessaire.

LE FOYER

Suivant le combustible utilisé, le foyer nécessite des nettoyages plus ou moins fréquents. Laisser éteindre le feu. Décendrer à fond. S'il s'est formé des machefers, soulever la grille et les faire glisser par dessous dans le dendrier.

Nettoyer les fentes de la grille s'il y a lieu. Vider le cendrier.

LE CONDUIT DE FUMEE

Pour assurer la continuité du bon fonctionnement du poèle, le conduit de fumée doit être maintenu propre.

Il faut dont le nettoyer aussi souvent qu'il est nécessaire : la fréquence du nettoyage dépend évidemment de la marche du poèle (continue ou intermittente, ralenti ou normale), ainsi que de la qualité du combustible employé.

Retirer tous les coups de feu et les nettoyer avec la raclette.

Gratter également les conduits de fumée, les côts, le dessus et le dessous du four. On accède à ce dernier en-retirant la plaque tampon de ramonage située en façade sous le four (dévisser les deux boutons molettes).

Présenter une pelle sous l'ouverture du tampon et à l'aide de la raclette y amener les suies décollées lors du nettoyage.

Replacer ensuite correctement toutes les pièces enlevées.

6.1 MONTAGES ET DEMONTAGES

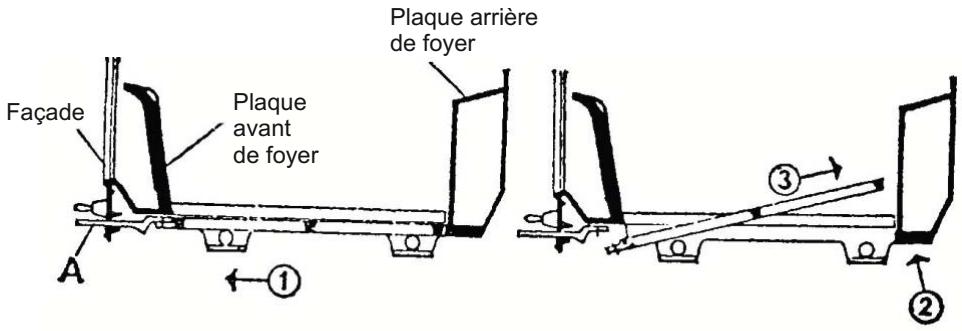

DEMONTAGE DE LA GRILLE

Enlever les coups de feu gauche et la plaque arrête de foyer.
Ouvrir la porte extérieure de foyer et tirer la tirette de grille à fond (mouvement 1).

Soulever l'arrière et tirer la grille vers le haut, l'avant étant dégagé du piton de la tirette (mouvements 2 et 3).

L'opération de remontage se fait exactement en sens inverse mais il faut veiller à ce que le piton de la tirette soit bien dégagé dans le trou de la grille.

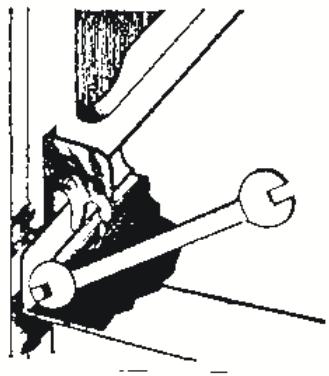

DEMONTAGE DE LA PORTE DE FOUR

Ouvrir la porte de four après avoir préalablement tiré le tiroir sur 10 cm.

Aune extrémité de l'axe, engager une clé plate de 8.

Refermer lentement la porte, faisser la clé prendre appui sur la contre-porte, continuer le mouvement de fermeture : la porte se dégage en appuyant vers le bas.

Interposer un chiffon entre la clé et l'email pour protégger les pièces émaillées.

L'opération de remontage se fait exactement en sens inverse :

Engager les gonds sur le côte gauche des secteurs, la porte étant à 45^ . Tirer vers le haut pour engager l'axe dans les chapes et, en soutenant, faire pivoter la porte horizontally. L'axe doit être accroché des deux côts. Sinon, recommencer l'opération.

MONTAGE DU COUVERCLE

Dans le cas du départ dessus, le couvercle est simplement posé sur l'appareil.

Dans le cas du départ arrêté : poser celui-ci à plat sur le dessus,mettre en place les vis d'articulation gauche et droite à travers les trouss correspondants du couvercle.

Visser et bloquer.

DEMONTAGE DU TABLEAU DE BORD

Démonter la manette de volet d'air en dévissant la vis de retenue placé derrière la collerette. Entourer la lame d'un tournevis d'un chiffon (pour ne pas rayer les flasques et la façade) et la glisser entre le flasque et la façade.

Faire levier aux quatre coins pour décrocher le tableau de bord maintenu par des ressorts.

Pour le remontage,présenter les ressorts en face des goujons de façade et enclencher le tableau de bord aux quatre coins. Remonter la manette.

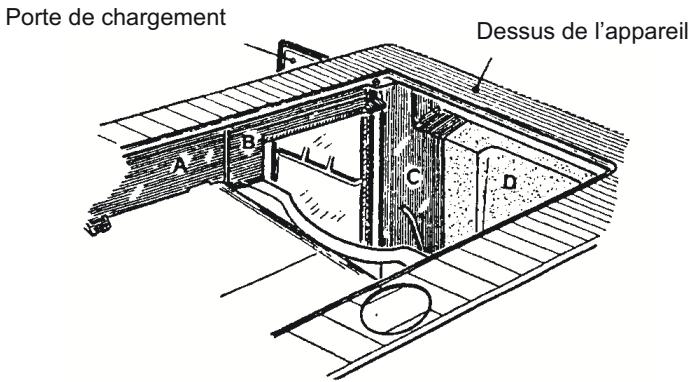

REEMPLACEMENT DE LA BRIQUE COTÉ GAUCHE DE FOYER

Il n'est pas nécessaire de démonter le dessus pour remplaçer la brique. Il suffit d'effectuer les opérations suivantes :

• Enlever les tampons coups de feu.
• Démoner les plaques de garnissage A en retardant les deux vis de fixation situées au-dessus du four, en prénant soin de récapuerer les écrous à l'intérieur du four.
• Ouvrir la porte de foyer intérieure et retarder la plaque avant de foyer.
• Dévisser la vis avant gauche du dessus, pour libérer la plaque avant B.
• Enlever la plaque gauche C.
• Dégager la brique D.

Pour le remontage, opérer exactement en sens inverse.

C E

FACTORIES IN ROSIERES

18400 - LUNERY

13

EN 13240: 2001

	18086	18076
Distance par rapport aux matériaux combustibles adjacentes	: 60 cm	: 60 cm
Emission de CO par les produits de combustion	:0,19 %	:0,25 %
Température des produits de combustion	:253°C	:235°C
Puisance calorifique	:12 kW	:11 kW
Rendement énergétique	:71 %	:70.5 %
Type de combustible	: Bùches	: Bùches
Consummation horaire	: 3.9 kg/h	:3.6 kg/h
Alimentation électrique	: 25 W	: 25 W
Tension nominale	: 230V	: 230V
Fréquence nominale	: 50 Hz	: 50 Hz
