MODE D'EMPLOI ENA34633W ELECTROLUX
Partagez notre imagination sur www.electrolux.com
Sommaire
| Consignes de sécurité | 14 |
| Fonctionnement | 18 |
| Première utilisation | 18 |
| Utilisation quotidienne | 18 |
| Conseils utiles | 21 |
| Entretien et nettoyage | 23 |
| En cas d’anomalie de fonctionnement | 23 |
| Caracteristiques techniques | 25 |
| Installation | 25 |
| En matière de sauvegarde de l'environnement | 29 |
Sous réserve de modifications
Consignes de sécurité
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'instructuer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord libre attentivement les préconisations suivantes avant toute utilisation de votre appareil.
Attention. Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon le modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux
d'emballage hors de portée des enfants.
Attention Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié. Attention Notre appareil a été conçu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Attention Débranchez l'appareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Attention Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Attention Afin d’empêcher des risques d’explosion ou d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil. Attention Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait devenir un danger : coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil. Attention Respectez la chaîne du froid des l’acquisition d’un aliment excepté qu’à sa consommation pour exclure le risque d’intoxication alimentaire. Veuillez maintenir attentivement cette notice pour une utilisation optimale de votre appareil.
Stockage des denrées dans les réfrigérateurs et règles d'hygiène
La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid, rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.
À la maison, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribuent de façon significative et efficace à l'amélioration de la conservation des aliments.
Conservation des aliments / Maîtrise des températures
Stockez les aliments selon leur nature dans la zone appropriée:
Zone tempérée: Boissons, œufs, beurre, saucissons industriels et préparés, fromages à pâtes cuites, fruits et légumes frais. Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais. Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d’œufs ou de crème, pâtes fraîches, pâté à tarte, pizza / quiches,
produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.
L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments:
- Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.
- Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.
- Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découper) sans les avoir bien nettoyés au préalable.
- Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
- Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
- Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour. Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le dispositif de réglage de température en conséquence comme indiqué (page Utilisation)
Mesure de la température La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.
Respect des règles d'hygiène
- Nettoyez fréquemment l'intérieur du réfrigerateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigerateur.
- Retirez les sur-emballages du commerce avant de placer les aliments dans le réfrigerateur (par exemple, sur-emballages des packs de yaourts).
- Couvrez les aliments.
- Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
Sécurité des enfants et des personnes vulnérables
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
- Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'étouffer.
- Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
- Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipéd'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
Avertissement
Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.
- Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
- N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
- Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques,...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant.
- N'endommagez pas le circuit frigorifique.
- Le circuit frigorifique de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.
Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée.
Si le circuit frigorifique est endommagé :
- Évitez les flammes vives et toute autre source d'allumage
- aérez soigneusement la pièce où se trouve l'appareil
- Toute modification de l'appareil ou de ses caractéristiques représente un danger. Si le cable d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou un choc électrique.
Avertissement Afin d'éviter tout risque, les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un professionnel qualifié.
- L'appareil ne doit pas être raccordé à l'aide d'une rallonge ou d'une prise multiple (risque d'incendie).
- Assurez-vous que la fiche n'est pas écrasée ou endommagée à l'arrière de l'appareil. Une fiche écrasée ou endommagée peut surchauffer et provoquer un incendie.
- Assurez-vous que la prise murale de l'appareil est accessible.
- Ne débranchez pas l'appareil en tirant sur le câble.
- Si la prise murale n'est pas bien fixée, n'y introduisez pas la prise. Risque d'électrocution ou d'incendie.
- N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de l'éclairage intérieur.
- Cet appareil est lourd.
- Ne touchez pas les surfaces givrées et les produits congelés lorsque vous avez les mains humides/mouillées (risque de brûlleure et d'arrachement de la peau).
- Evitez d'exposer trop longtemps l'appareil aux rayons directs du soleil.
- Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas adaptées à l'éclairage d'une habitation.
Utilisation quotidienne
- Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
- Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
- Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. (Si l'appareil est sans givre.)
- Un produit décongelé ne doit jamais être recongelé.
- Conservez les aliments emballés conformément aux instructions de leur fabricant.
- Respectez scrupuleusement les conseils de conservation fournis par le fabricant de l'appareil. Consultez les instructions respectives.
- Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
- Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.
Entretien et nettoyage
- Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
- N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
- N'utilise pas d'objet tranchant pour gratter la couche de givre. Utilise une spatule en plastique.
- Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.
Installation
Important : Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.
- Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
- Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
- Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
- Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
- Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.)
Maintenance
- Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien ou par une personne qualifiée.
- Cet appareil ne doit être entretenu et réparé que par votre service après-vente, exclusivement avec des pièces d'origine.
Protection de l'environnement
Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C. F. C., contribuant ainsi à préserver
Mise en fonctionnement
Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.
Mise à l'arrêt
Pour permettre l'arrêt de l'appareil, tournez le bouton du thermostat sur la position "O".
Réglage de la température
La température est régée automatiquement.
Pour faire fonctionner l'appareil, procédez comme suit :
- tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
- tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.
Une position moyenne est la plus indiquée.
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soignement.
Indicateur de température
Pour vous aider au bon réglage de votre appareil, nous avons équipé votre réfrigéra-
l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux réglements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.
Toutefois, le réglage doit être précis en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :
- la température ambiante
- la fréquence d'ouverture de la porte
- la quantité de denrées stockées
- l'emplacement de l'appareil.
Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiantte est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Important : N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abimer la finition.
indicateur de température, celui-ci étant placé dans la zone la plus froide.
La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre.
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.
L'espace situé directement au-dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigérateur, comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température "OK" apparaisse.
Si "OK" n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le dispositif de réglage de température sur une position inférieure. L'indication "OK" apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.
À chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
Important Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant de réajuster le dispositif de réglage de température.
Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambience élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu'à obtenir de nouveaux des périodes d'arrêt du compresseur. En effet, le dégivrage automatique de compar-
Dégivrage automatique du réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence.
Thermostat à régler
Température correcte
Conservation des aliments congelés
À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment.
Important : En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).
La décongélation
Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d’être utilisés, en fonction du temps disponible pour cette opération.
Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.
Brassage de l'air
Ce modèle est pourvu d'un dispositif qui brasse l'air uniformément. Cette technologie a pour effet d'uniformiser la température à l'intérieur du réfrigerateur plus rapidement pour atteindre une température plus BASSE tout en maintenant un taux d'humidité constant.
Pour actionner le brassage de l'air, appuyez sur l'interrupteur (1). Le voyant vert (2) s'allume.
Ce système permet le refroidissement rapide des aliments et une température plus homogène dans le compartiment.
Important : Activez le ventilateur lorsque la température ambience est supérieure à 25°C.

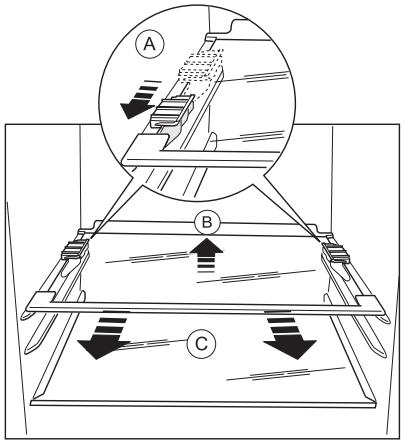

Clayettes amovibles
Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.

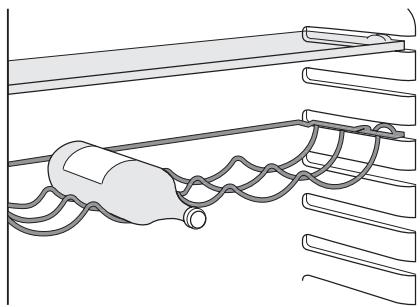

Porte-bouteilles
Placez les bouteilles (ouverture vers l'avant) dans le compartiment prévu à cet effet.
Important : Si le compartiment est positionné dans le sens horizontal, n'y placer que des bouteilles fermées.

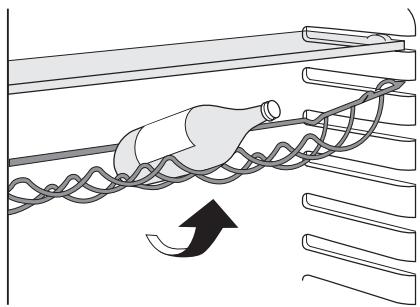

Ce porte-bouteilles peut être incliné afin de pouvoir y ranger des bouteilles déjà ouvertes. Pour ce faire, tirez le compartiment vers le haut afin qu'il puisse tourner vers le haut et être placé sur le niveau supérieur.

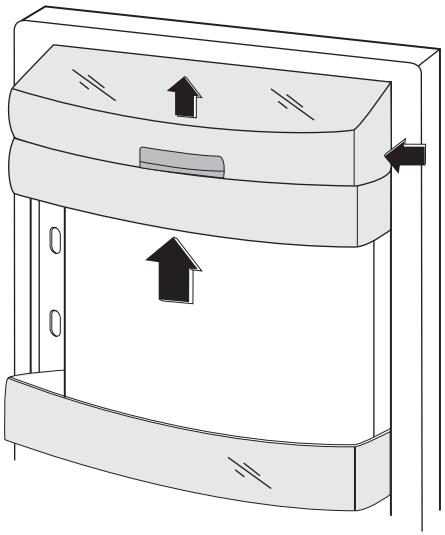

Emplacement des balconnets de la porte
En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flèches pour les dégager, puis repositionnezles selon les besoins.

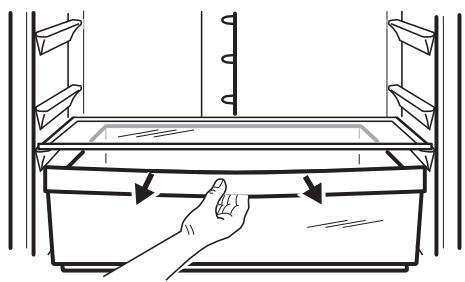

Tiroir freshzone
Le tiroir FreshZone est adapté à la conservation des denrées fraîches et hautement périssables (poissons, viandes), car la température y est inférieure à celle des autres zones du réfrigerateur.

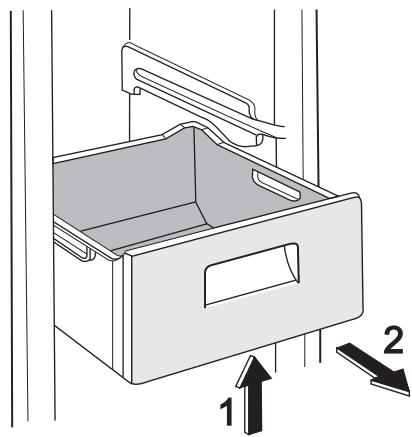

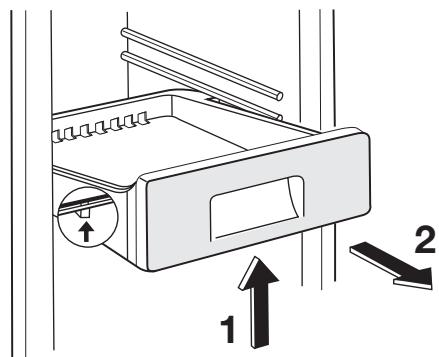

Retrait des paniers de congélation du congélateur
Les paniers de congélation sont équipés d'un arrêt afin d'empêcher leur retrait accidentel.
Bruit de fonctionnement normaux
- Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeureux. Ce phénomène est normal.
dentin ou chute. Pour retirer le panier du compartiment congélateur, tirez-le vers vous et en atteignant l'arrêt, retirez-le en inclinant la partie avant vers le haut.
Pour le remettre, relevez légèrement l'avant du panier et insérez-le dans le congélateur. Une fois que vous avez dépassé les butées d'arrêt, poussez le panier dans la bonne position.
- Le compresseur peut produire un sifflement aigu ou un bruit de pulsation. Ce phénomène est normal.
- La dilatation thermique peut provoquer un soudain, léger bruit de craquement.
C'est un phénomène normal et sans gravité. Ce phénomène est normal.
Conseils pour l'économie d'énergie
- N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
- Si la température ambiant est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.
Conseils pour la réfrigération de denrées fraîches
Pour obtenir les meilleures performances possibles :
- N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigerateur.
- Couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
- Placez les aliments pour que l'air puisse circuler librement aujourd'hui.
Conseils pour la réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.
Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.
Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.
Conseils pour la congélation
Pour obtenir les meilleurs résultats, voici quelques conseils importants :
- la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.
- Le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
- Congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
- préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
- enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches;
- Ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
- Les aliments maigres se conservent plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments.
- la température très BASSE à laquelle se trouvent les batonnets glacés, s'ils sont consommés de leur sortie du congélateur, peut provoquer des brûlures.
- L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.
Conseils pour la conservation des produits surgelés et congelés du commerce
Pour une bonne conservation des produits surgelés et congelés, vous devez :
- vous assurer qu'ils ont bien été conservés au magasin;
- prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile;
- éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
- une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
- Respectez la durée de conservation indiquée par le fabricant.
Entretien et nettoyage
Attention, débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrige-rant : l'entretien et la recharge ne doivent être effectués que par du personnel autorisé.
Dégivrage du réfrigérateur
Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigerateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigerateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur.
Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.
Dégivrage du congélateur
Le compartiment congélateur de ce mode est "sans givre". Cela signifie qu'il n'y a aucune formation de givre pendant son fonctionnement, ni sur les parois internes ni sur les aliments.
L'absence de givre est due à la circulation continue de l'air froid à l'intérieur du compartiment, sous l'impulsion d'un ventilateur à commande automatique.
En cas d'anomalie de fonctionnement
Attention Avant d'intervenir sur l'appareil, débranchez-le. La résolution des problèmes non mentionnés dans le présent manuel doit être exclusivement confiée à un électricien qualifié ou une personne compétente.
Important : Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigérant) sont normaux.
| Anomalie | Cause possible | Remède |
| L'appareil est bruyant. | L'appareil n'est pas stable. | Vérifiez la stabilité (les quatre pieds doivent être en contact avec le sol). |
| Le comprésseur fon-citionne en permanence. | Cela peut être dû à un mauvais réglage de la température. | Choisissez une température plus élevé. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". |
| La portea eté ouverte trop sou-vent. | Ne laisserez pas la portea ouverte plus longtemps que nécessaire. |
| La température du produit est trop élevé. | Laissez le produit revenir à température ambiente avant de le ranger dans le congelateur. |
| La température ambiente est trop élevé. | Réduisez la température ambient. |
| La fonction Congélation rapide est activée. | Consultez le paragraphe "Fonction Congélation rapide". |
| De l'eau s'écoule sur la plaque arrière du réfrigérateur. | Pendant le dégivrage automatique, le givre fond sur la plaque arrière. | Ce phénomène est normal. |
| De l'eau s'écoule dans le réfrigérateur. | L'orifice d'écoulement de l'eau est obstrué. | Nettoyez l'orifice. |
| Des produits empêchent que l'eau s'écoule dans le réservoir d'eau. | Assurez-vous que les produits ne touchent pas la plaque arrière. |
| De l'eau coule sur le sol. | L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur. | Fixez le tuyau de sortie de l'eau au plateau d'évaporation. |
| Il y a trop de givre et de glace. | Les produits ne sont pas correctement emballés. | Emballez les produits de façon plus adaptée. |
| La portea n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". |
| Cela peut être dû à un mauvais réglage de la température. | Sélectionnez une température plus élevé. |
| La température à l'intérieur de l'appareil est trop élevé. | La portea n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". |
| La température du produit est trop élevé. | Laissez le produit revenir à température ambiente avant de le ranger dans le congelateur. |
| Trop de produits ont été intro-duits simultanément. | Introduisez moins de produits en même temps. |
| La température du com-partiment réfrigérateur est trop élevé. | L'air froid ne circule pas dans l'appareil. | Assurez-vous que l'air froid circule dans l'appareil. |
| La température du con-gélateur est trop élevé. | Les produits sont trop premes les uns des autres. | Stockez les produits de façon à permettre la circulation de l'air froid. |
| L'appareil ne fonctionne pas. | L'appareil est étéint. | Mettez l'appareil en fonctionnement. |
| La fiche n'est pas correctement branchée sur la prise de cour-rant. | Branchez correctement la fiche sur la prise. |
| Le courant n'arrive pas à l'appa-riel. La prise de courant n'est pas alimentée. | Branchez un autre apparéil élec-trique à la prise de courant. Faites appel à un électricien qualifié. |
| L'ampoule ne fonctionne pas. | L'ampoule est en mode Veille. | Fermez puis ouvrez la porte. |
| L'ampoule est défectueuse. | Consultez le paragraphe « Rem-placement de l'ampoule » . |
Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le Service Après-Vente de votre magasin vendeur.
Remplacement de l'ampoule
- Débranchez l'appareil.
- Poussez la pièce amovible pour décrocher le diffuseur (1).
- Enlevez le diffuseur (2).
- Remplacez l'ampoule par une ampoule de même puissance spécifique conçue pour les appareils ménagers.
- Installez le diffuseur.
- Branchez l'appareil.
- Ouvrez la porte. Vérifiez que l'ampoule s'allume.
Fermeture de la porte
- Nettoyez les joints de la porte.
- Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
- Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.
| | |
| Dimension | | |
| Hauteur | 1850 mm |
| Largeur | 595 mm |
| Profondeur | 658 mm |
| Autonomie de fonctionnement | | 18 h |
| Tension | | 230-240 V |
| Fréquence | | 50 Hz |
Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté
gauche à l'intérieur de l'appareil et sur l'étiquette énergétique.
Installation
Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'instructuer l'appareil.
Emplacement
Installez cet appareil à un endroit où la température ambiante correspond à la classe
climatique indiquée sur la plaque signalétique de l'appareil :
| Classe climati-que | Température ambiente |
| SN | +10 à + 32 °C |
| N | +16 à + 32 °C |
| ST | +16 à + 38 °C |
| T | +16 à + 43 °C |
Emplacement

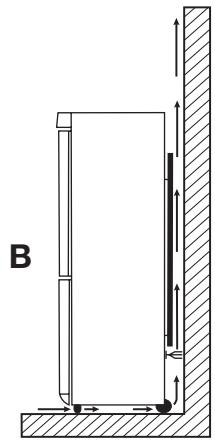

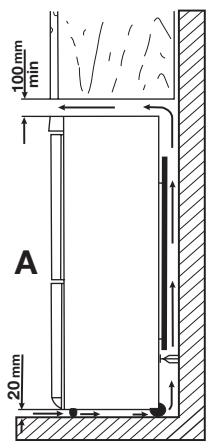

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson aux rayons solaires trop intenses). Veillez à ce que l'air circule librement tout autour de l'appareil. Pour obtenir les meilleures performances possibles, si vous souhaitez placer l'appareil sous un élément, il est indispensable de laisser un espace d'au moins 100 mm entre le dessus de l'appareil et l'élément supérieur. Théoriquement, l'appareil ne doit pas être placé sous un élément. Caliez soigneusement l'appareil en agissant sur le(s) pied(s) réglable(s).
Avertissement L'appareil doit pouvoir être débranché à tout moment. Il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V monophasé. Vérifiez que le compteur électrique peut supporter l'intensité absorb-
calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important : L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF C.15100 et aux prescriptions des fournisseurs d'énergie électrique.
Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C. 15100 et aux prescriptions des fournisseurs d'énergie électrique ; cette prise de courant doit impérativement être accessible. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

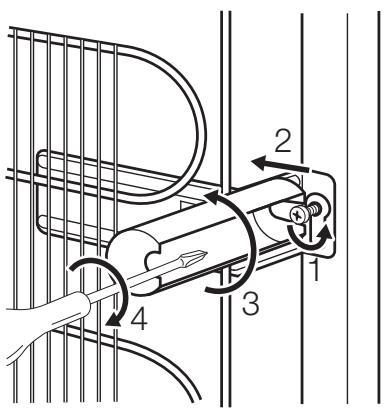

Entretoises arrêté
Vous trouverez les deux filtres dans le sac avec la documentation. Pour installer les filtres, procédez comme suit:
- Desserrez la vis.
- Insérez le filtre sous la vis.
- Tournez le filtre dans la bonne position.
- Resserrez les vis.

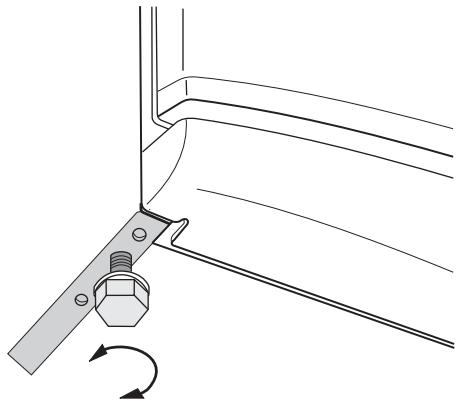

Mise à niveau
Veillez à caler soigneusement l'appareil en agissant sur les deux pieds réglables de devant.
Retrait des supports de clayette
Votre appareil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport.
Pour les enlever, procédez comme suit :
- Déplacez les supports de clayette dans le sens de la flèche (A).
- Soulevez la clayette de l'arrière et poussez-la vers l'avant pour la dégager (B).
- Enlevez les dispositifs de retenue (C).
Réversibilité de la porte
Avertissement Avant toute opération, débranchez la prise de courant.
Important Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes lors de toute manipulation de l'appareil.

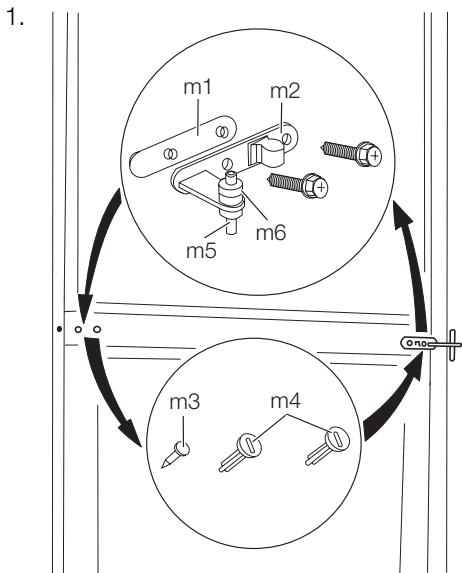

Ouvrez les portes. Dévissez la charnière du milieu (m2). Retirez l'entretoise en plastique (m1).
- Retirez les entretoises (m6) et placez-les de l'autre côté des gonds de charnière (m5).
- Enlevez les portes.
- Retirez la goupille du cache gauche de la charnière centrale (m3, m4) et placez-la de l'autre côté.
- Insérez la goupille de la charnière centrale (m5) dans le trou gauche de la porte inférieure.

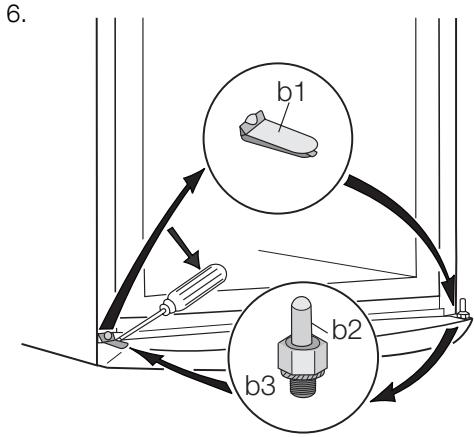

Retirez le cache (b1) à l'aide d'un outil. Dévissez le gond de la charnière inférieure (b2) et l'entretoise (b3) et placez-les du côté opposé.
- Remplacez la porte inférieure sur le gond de la charnière inférieure (b2).
- Insérez la charnière centrale (m2) dans le trou gauche de la porte inférieure.

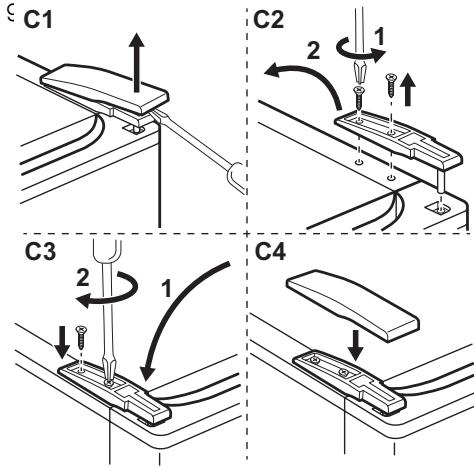

Retirez le cache à l'aide d'un outil. (c1).
- Dévissez le gond de la charnière supérieure (c2) et placez-le sur le côté opposé.
- Révissez la charnière supérieure.
- Installez la porte supérieure sur le gond supérieur.
- Replacez la porte supérieure sur le gond de la charnière centrale (c3) en inclinant légèrement les deux portes
- Révissez la charnière centrale. N'oubliez pas l'entretoise en plastique.

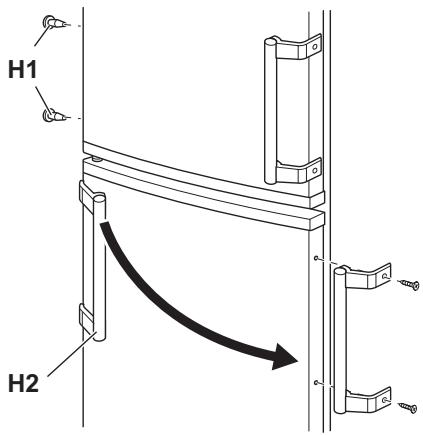

- Dévissez les poignées (h2) et remontez-les sur le côté opposé.
Faites une dernière vérification pour vous assurer que :
- Toutes les vis sont bien serrées.
- Le joint magnétique adhère bien à l'appareil.
- La porte s'ouvre et se ferme correctement.
Si la température ambiantе est BASSE (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle.
Si vous ne pouvez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre service après-vente. Un technicien du service après-vente procédera à la réversibilité des portes à vos frais.
En matière de sauvegarde de l'environnement
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous
préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
