FOIRE AUX QUESTIONS - TACHYON TYAN

Quel type de chipset nécessite l'installation d'un pilote AGP spécial ?

Les chipsets non-Intel nécessitent un pilote spécifique pour le Virtual GART (AGP). Il est impératif d'installer ce pilote avant d'installer la carte graphique.

Comment désinstaller les anciens pilotes de carte graphique ?

Allez dans Ajout/Suppression de programmes du Panneau de configuration, supprimez les pilotes de l'ancienne carte graphique et redémarrez le système.

Quelle est l'alimentation minimale recommandée pour la carte graphique Tachyon ?

Il est recommandé d'avoir une alimentation d'au moins 300 W pour un fonctionnement optimal, surtout pour les séries G9800/G9700/G9500.

Comment connecter l'alimentation supplémentaire pour les séries G9800/G9700/G9500 ?

Utilisez le câble d'extension fourni : reliez le connecteur A à la carte graphique, le connecteur B à l'alimentation et le connecteur C au connecteur électrique du disque dur.

Que faire si Windows ne détecte pas automatiquement le nouveau matériel ?

Lancez manuellement Démarrer > Exécuter, tapez D:\TyanSoft.exe (remplacez D par la lettre de votre lecteur CD-ROM) puis cliquez sur OK.

Quelle version de DirectX est nécessaire pour Windows 9X/ME ?

Sous Windows 9X/ME, vous devez installer DirectX 8.1 ou supérieur avant d'installer le pilote graphique.

Comment installer le pilote graphique Tachyon sous Windows ?

Insérez le CD des pilotes, lancez TyanSoft.exe, cliquez sur Install Software, puis sur Graphics Device Driver et sélectionnez votre modèle (ex: G9700 PRO). Suivez les instructions.

Faut-il installer un panneau de contrôle séparé ?

Oui, après le pilote graphique, installez le Control Panel Update depuis le même menu dans TyanSoft.exe.

Où trouver le support technique pour la carte graphique Tachyon ?

Visitez le site www.tyan.com pour les pilotes, manuels et FAQ, ou envoyez un email à [e-mail].

Comment connecter deux moniteurs analogiques (CRT) ?

Utilisez le convertisseur DVI-I / VGA fourni sur le port DVI de la carte, puis branchez les câbles des moniteurs.

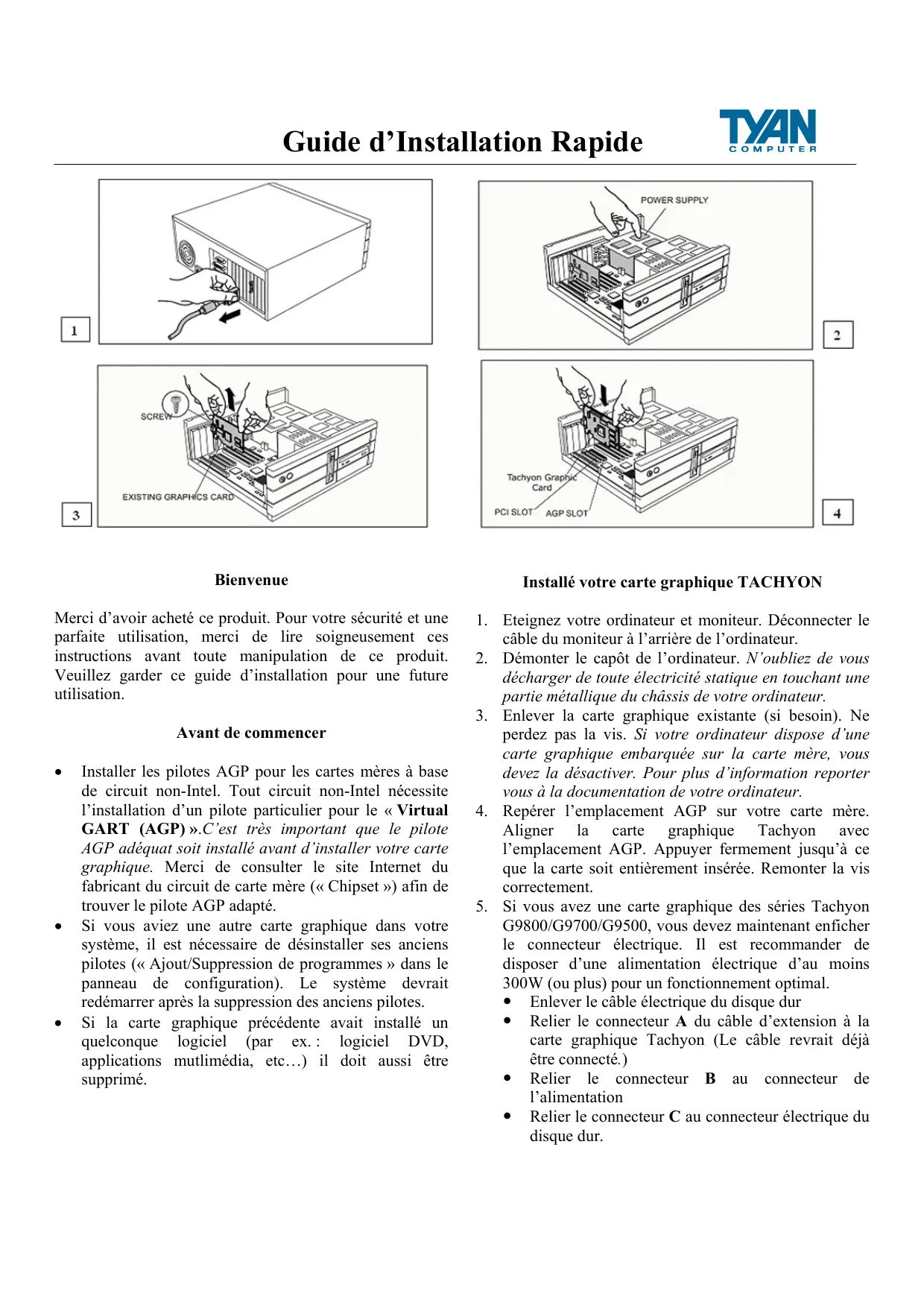

MODE D'EMPLOI TACHYON TYAN

Merci d'avoir acheté ce produit. Pour votre sécurité et une parfaite utilisation, merci de lire soigneusement ces instructions avant toute manipulation de ce produit. Veuillez garder ce guide d'installation pour une future utilisation.

Avant de commencer

• Installer les pilotes AGP pour les cartes mères à base de circuit non-Intel. Tout circuit non-Intel nécessite l'installation d'un pilote particulier pour le « Virtual GART (AGP) ». C'est très important que le pilote AGP soit installé avant d'installer votre carte graphique. Merci de consulter le site Internet du fabricant du circuit de carte mère (« Chipset ») afin de couvrir le pilote AGP adapté.
• Si vous aviez une autre carte graphique dans votre système, il est nécessaire de désinstaller ses anciens pilotes (« Ajout/Suppression de programmes » dans le panneau de configuration). Le système devrait redémarrer après la suppression des anciens pilotes.
• Si la carte graphique précédente avait installé un quelconque logiciel (par ex. : logiciel DVD, applications multimédia, etc...) il doit aussi être supprimé.

Installation voie trace graphique tachyon

1. Eteignez votre ordinateur et moniteur. Déconnecter le cable du moniteur à l'arrête de l'ordinateur.

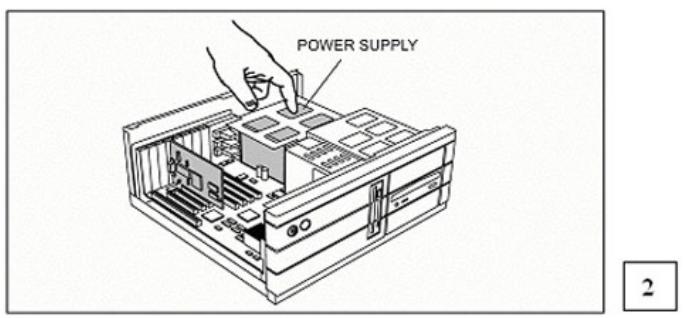

2. Démonter le capôt de l'ordinateur. N'oubliez de vous décharger de toute électricité statique en touchant une partie métallique du châssis de votre ordinateur.
3. Enlever la carte graphique existante (si besoin). Ne perdez pas la vis. Si votre ordinateur dispose d'une carte graphique embarquée sur la carte mère, vous devez la désactiver. Pour plus d'informations, reporter-vous à la documentation de votre ordinateur.

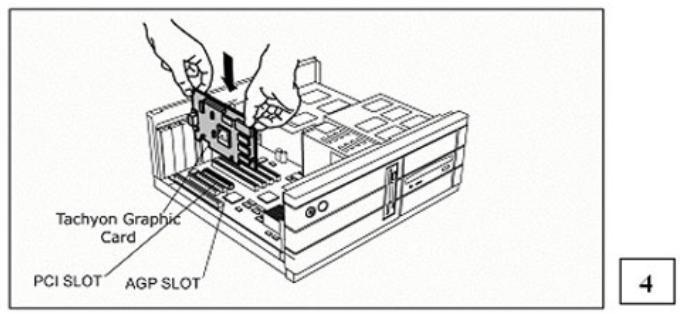

4. Repérer l'emplacement AGP sur votre carte mère. Aligner la carte graphique Tachyon avec l'emplacement AGP. Appuyer fermement jusqu'à ce que la carte soit entièrement insérée. Remonter la vis correctement.
5. Si vous avez une carte graphique des séries Tachyon G9800/G9700/G9500, vous devez finir par enchainer le connecteur électrique. Il est recommander de disposer d'une alimentation électrique d'au moins 300W (ou plus) pour un fonctionnement optimal.

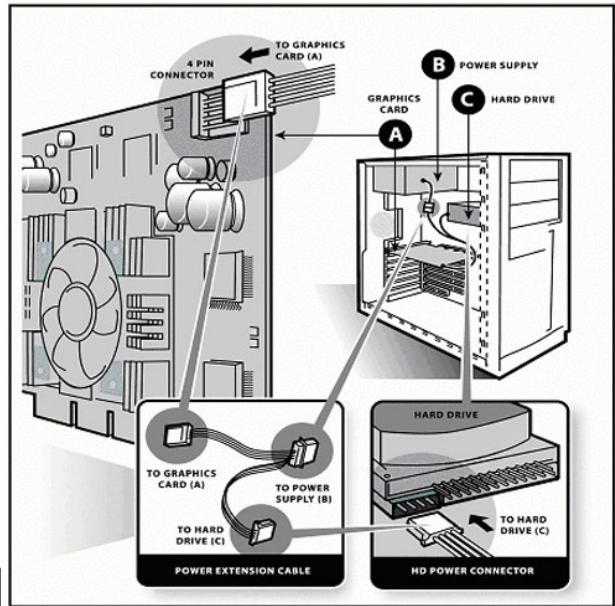

Enlever le câble électrique du disque dur - Relier le connecteur A du câble d'extension à la carte graphique Tachyon (Le câble revrait déjà être connecté.) - Relier le connecteur B au connecteur de l'alimentation - Relier le connecteur C au connecteur électrique du disque dur.

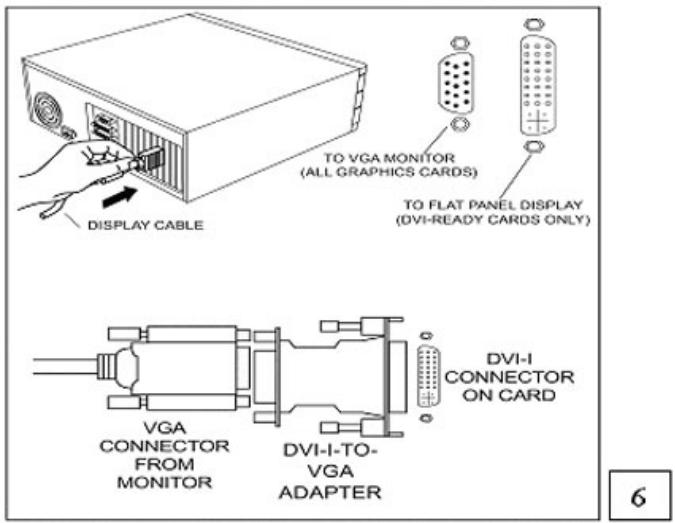

1. Enficher le câble du moniteur à la carte. Si vous essayez de relier deux moniteurs analogiques (CRT), connecter au préalable le convertisseur DVI-I / VGA au port DVI de votre carte.
2. Démarrez votre ordinateur et votre moniteur

Installation du pilote de votre carte graphique tachyon

1. Windows® devrait exécuter l“Ajout de nouveau matériel” pour installer les pilotes VGA. Suivre les instructions d'identification du nouveau matériel. Appuyer sur Suivant. Appuyer sur Terminer.
2. Si vous utilisez Windows® 9X ou ME, vous devrez Microsoft® DirectX® 8.1 (ou supérieur) AVANT d'installer le pilote graphique.
3. Insérer le CD-ROM des pilotes (« Driver CD ») dans votre lecteur de CD-ROM.
4. Si Windows® NE le lance PAS automatiquement, clinquer sur demarrer puis Executer. Taper D:\TyanSoft. exe (Si D n'est pas lecteur de CDROM, substituer avec la bonne lecture.) Cliqueur sur OK.
5. Cliquez sur « Install Software ». Cliquez sur « DirectX », et l'installation démarrera. Suivez bien soigneusement les instructions. Cliquez sur OK pour redémarrer le système.
6. Vous êtes prêt pour installer le pilote graphique..
7. Insérer le CD-ROM des pilotes (« Driver CD ») dans votre lecteur de CD-ROM.

Si Windows® NE le lance PAS automatiquement, cliquer sur Démarrer puis Exécuter. Taper

D:\TyanSoft.exe (Si D n'est pas lecteur de CD-ROM, substituer avec la bonne lettre.) Cliquez sur OK.

• Cliquez sur « Install Software ». Cliquez sur « Graphics Device Driver ». Cliquez sur le produit (par ex. G9700 PRO) que vous désirez installer. Cliquez
• Pour finir, vous devrez installer le panneau de contrôle ATI.
• Insérer le CD-ROM des pilotes (« Driver CD ») dans votre lecteur de CD-ROM.
• Si Windows® NE le lance PAS automatiquement, clinquer sur demarrer puis Executer. Taper D:\TyanSoft. exe (Si D n'est pas lecteur de CDROM, substituer avec la bonne dette.) Cliqueur sur OK.
• Cliquez sur « Install Software ». Cliquez sur « Graphics Device Driver ». Cliquez sur le produit (par ex. G9700 PRO) que vous désirez installer. Puis cliquez sur « Control Panel Update » et l'installation démarrera. Suivez bien soigneusement les instructions
• Maintenant vous êtes prêt à redémarrer le système

Support technique pour la carte graphique tachyon

• Pour de l'information concernant les produits, les pilotes, les tests produits, les manuels ainsi que la Foire Aux Questions (FAQ), merci de vous rendre sur notre site internet : www.tyan.com.
• Pour contacter un représentant TYAN pour une assistance technique, merci d'envoyer un email à [e-mail].
