MODE D'EMPLOI LFF-042X FAGOR
Notice d'instructions pour l'installation et l'utilisation de l'appareil
INDEX
INSTALLATION ET MONTAGE 4
UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES 9
NETTOYAGE ET ENTRETIEN DE L'APPAREIL 24
DIAGNOSTIC ET SOLUTION AUX PROBLEMES 26

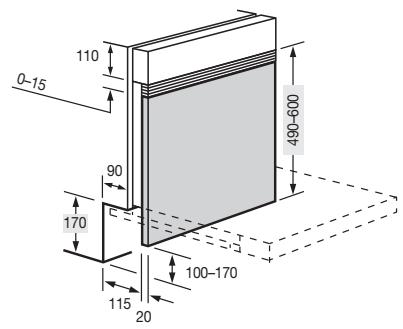

SCHEMAS ET COTES D'INSTALLATION 30

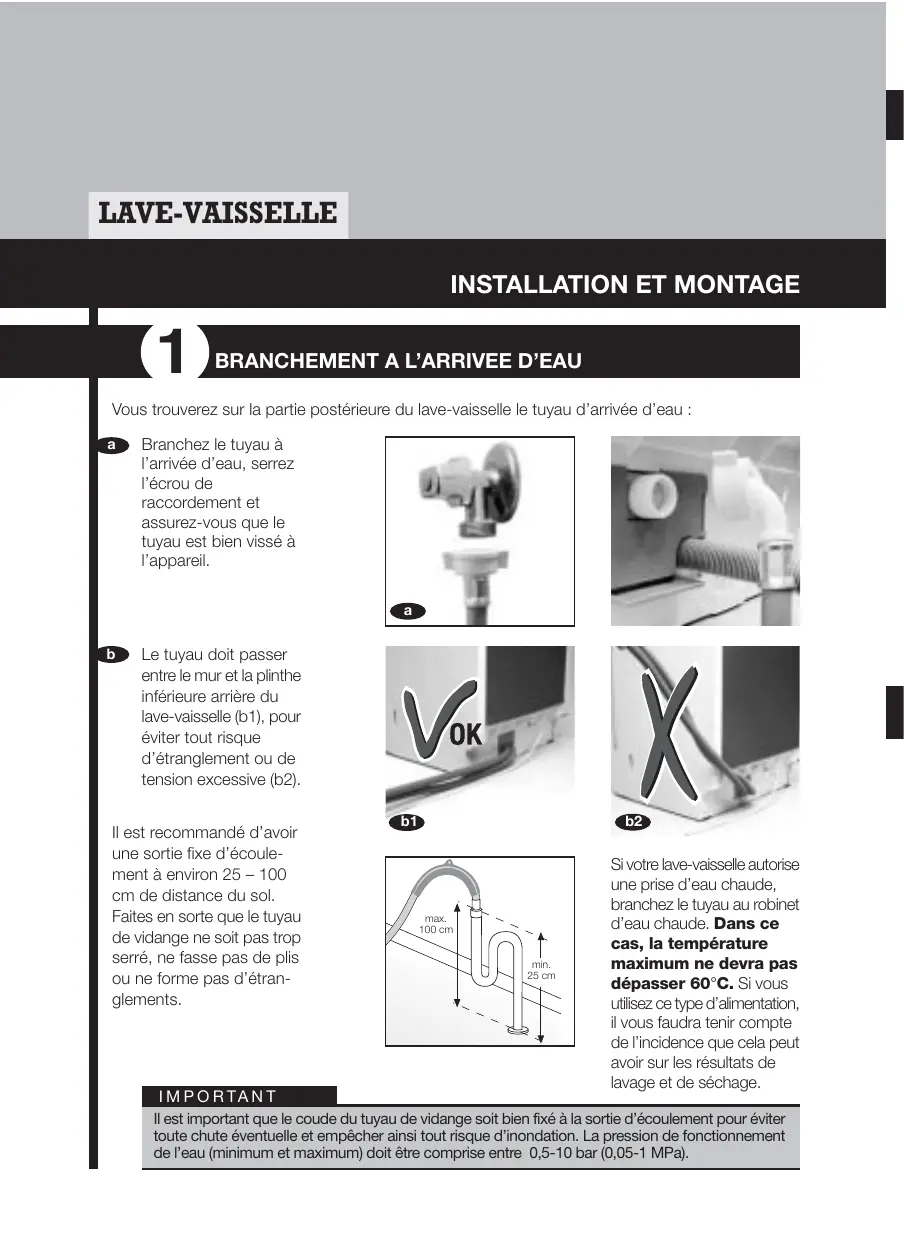

1 BRANCHEMENT A L'ARRIVEE D'EAU
Youtouvrez sur la partie posterieure du lave-vaiselle le tuyau d'arrivée d'eau :
a Branchez le tuyau à l'arrivee d'eau, serrez I'ecrou de raccordement et assurez-vous que le tuyau est bien visse à I'appareil.
b Le tuyau doit passer entre le mur et la plinthe inférieure arriere du lave-vaisselle (b1), pour éviter tout risque d'etranglement ou de tension excessive (b2).
Il est recommendé d'avoir une sortie fixe d'écoulement à environ 25 - 100 cm de distance du sol. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de plis ou ne forme pas d'étranglements.
Si vous lave-vaisse la autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60^ . Si vous utilisez ce type d'alimentation, il vous faudra tener compte de l'incidence que cela peut avoir sur les résultats de lavage et de séchage.
IMPORTANT
Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute eventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimum et maximum) doit être comprise entre 0,5-10 bar (0,05-1 MPa).

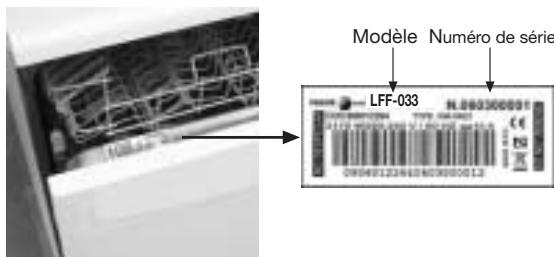

Consultez l'étiquette signalétique située sur le bord supérieur de la porte, avant de procédéer aux branchements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.
Il est très important que le lave-vaisse
soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourrait être réalisé que par un service après-venture (ST) ou toute personne agrée. Pour encastrement et intégration, la fiche doit être accessible après installation.
IMPORTANT
Sur la partie interieure de la porte, sur le bord supérieur, vous trouvrez une éiquette avec la fiche signalétique de l'appareil. Cette éiquette ne devra jamais être enlevée car elle donne des informations sur le modele de lavevaisselle exact, le type d'alimentation électrique, le n° de série et la garantie.
NIVELLEMENT ET POSITIONNEMENT
NIVELLEMENT
La bonne stabilité au sol du lave-vaisselle ainsi que sa perpendicularité sont très importantes. Mettez-le de niveau pour corriger toutes irrégularités eventuelles du sol. Utilisez pour cela un niveau à bulle.
POSITIONNEMENT

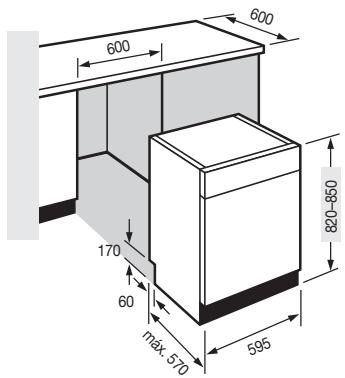

Si vous placez l'appareil sous un plan de travail, vous pouvez le faire avec ou sans couvercle.
Pour enlever le couvercle, l'extraire en tirant sur la partie postérieure.
Retirer le contrepoids postérieur et, suivant le modele, déplier le revêtement isolant.
Déployer ensuite vers l'arrière les taquets qui supportent le couvercle.
Certains modèles intégrables sont fournis avec une baguette, qui permet de niverer les pieds arrirées depuis la partie frontale.
Avant d'introduire le lave-vaisse dans la niche, approchez-le et levez-le en tournant le pied arrêté jusqu'à laisser un espace d'environ 3 millimétrés entre l'appareil et le plan de travail.
Introduisez le lavevaisselle dans la niche Ajustez-le au plan de travail jusqu'à ce que la partie supérieure de I'appareil touche le plan inférieur du plan de travail du meuble de cuisine.
Pour encastrer dans une rangée de meubles.
Pour encastrer le lavevaisselle dans une rangée de meubles de cuisine avec une seule plinthe :
Dévissez la plinthe et retirez-la;
Dévisser les pieds de support et les démonter;
Retirez les pieds réglables des supports,
Vissez ces pieds
réglables sur le lavevaisselle.
Encastrez la plinthe du meuble de cuisine et si nécessaire, sciez-la jusqu'à atteindre la mesure désirée.
FIXATION DES PANNEAUX
D'une façon toute simple, il vous est possible de poser sur la porte du lave-vaisselle des panneaux d'habillage ou des revêtements décoratifs, assortis aux meubles de votre cuisine. Ces panneaux de revêtement ne peuvent pas avoir une épaisseur supérieure à 4 mm.
a Retirez l'encadrement de la porte en devissant les vis.

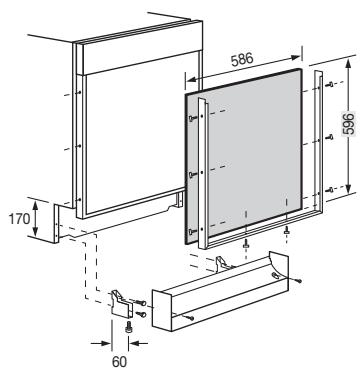

b Préparez le panneau aux dimensions suivantes : 596 x 586 mm.
Posez le panneau ou le revêtement décoratif. Pour fixer le nouveau panneau décoratif, revissez l'encadrement de la porte.
Sur les modèles encastrables, la hauteur de la porte intégrable est régiable pour permettre un alignement avec le reste des meubles de la cuisine.
a Retirez l'encadrement de la porte en enlevant les vis.
b Retirez le panneau decoratif du lave-vaisselle.
C Reglez à la hauteur des meubles de cuisine la reglette qui se trouve sur la partie inférieure du lave-vaisselle.
Posez le panneau décoratif sur la porte, marquez la hauteur désirée et coupe- le.
Posez le panneau sur la porte, tout en tenant l'encadrement et marquez a nouveau la position des nouveaux trous sur la porte. Percer avec une mèche de 3,25 mm (attention à la profondeur) et revissez l'encadrement.
Certains lave-vaisselle avec écran offrent la possibité de personneliser les menus de l'afficheur dans la langue souhaitation. Pour ce faire, suivre les instructions suivantes:
Pour activer le mode LANGUE :
Appuyer pendant plus detrois secondes sur la touche
Charge Supérieure et Charge Inférieure.
b langue: Appuyer sur la touche Charge
Supérieure et Charge
Inférieure. Chaque fais que la touche est enforcée, une nouvelle langue est affichée.
Pour valider la LANGUE : Appuyer sur la touche
Départ. La langue可以选择 sera ainsi sélectionnée.
6 LAVAGE PRELIMINAIRE
Après avoir bien installé le lave-vaisse, nous vous recommendons de procéder à un lavage préliminaire :
a Appuyer sur la touche On/Off (voir pags. 17-18) durant deux secondes (jusqu'à ce qu'un signal acoustique de confirmation retentisse). Sur le bandeau frontal du lave-vaiselle, s'allumera levoyant, I'afficheur ou I'écran, suivant le modele.
b Sélectionner le programme 1 (prélavage), sansmettre de vaisselle, ni de détergent.
Appuyer sur la touche Départ, jusqu'à ce que l'appareil fasse retentir un signal acoustique de confirmation.
Cela permet de vérifier l'installation du lavve-vaisse lles ainsi que des raccordements et de la vidange, mais aussi de laver complètement l'intérieur de la cuve avant d'executer un programme de lavage.
Modèle à bouton-poussoir
Modèle à commande tournante
UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES
DURETE DE L'EAU, SEL REGENERANT, LIQUIDE DE RINÇAGE ET DETERGENT
Réglage de la durée de l'eau. L'eau contient du calcaire. Plus l'eau est calcaire, plus sa durée sera élevé. Pour que le calcaire n'endommage pas votre lavevaisselle, celui-ci incorpore un adoucisseur qui élimine le calcaire de l'eau et la rend apte pour le lavage. Cet adoucisseur fonctionne avec du sel régénérant.
Avant demettre le lave-vaisselle en marche, il vous convient de savoir qu'elle est la durée de I'eau de votre région. Cette information vous sera fournie par :
1^ La société de distribution d'eau de votre localité.
2^ Le Service d'Assistance Technique Agréé, SAT.
3^ Ou en utilisant la bande Aquadur fournie dans la pochette d'accessoires et en suivant les instructions ci-après.
Pour connaître le niveau de durée de l'eau :

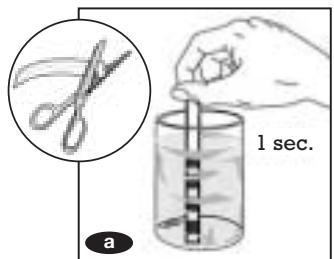

a Plonger la bande dans un verre d'eau durant une seconde.
La retirer et la secur b Attendre une minute

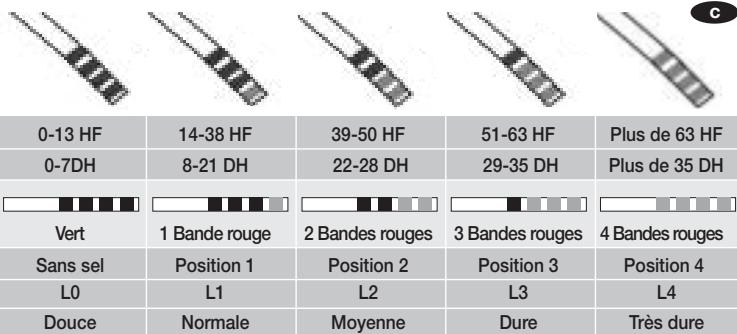

Comparer le résultat du test sur la bande avec le tableau fourni et régler ensuite votre lave-vaisselle.
HF:Durete exprimée en degrés français.DH:Durete exprimée en degrés allemands.
Si vous lave-vaisselle n'a pas besoin de sel, vous pouvez passer au chapitre "Liquide de rinceage".
Réglage de la quantité de sel
Les lave-vaisselles sont équipés d'un régulateur de sel qui, suivant le modele, peut etre manuel ou electronique.
Ce simple réglage du lave-vaisselle est vital pour son bon fonctionnement. Ne le négligez pas.
REGULATION MANUELLE
Si vous lave-vaisselle possede sur la partie laterale interieure droite un regulateur de sel comme leurs représentés sur les photos ci-contre (Mod. A-B), it you faudra positionner le regulateur de sel sur le chiffre correspondant à la durée de votre eau (Cf. tableau).
Pour sélectionner la position ajustée, utilisez une piece de monnaie (Mod. A) ou un tournevis (Mod. B).
REGULATEUR Modèle A
REGULATEUR Modèle B
Si vous allez utiliser des détergents combinés en pastilles (3 en 1, 4 en 1), situez le régulateur sur le chiffre correspondant au test. Pour revenir à l'utilisation de détergents tionnels, repositionner le régulateur sur le chiffre correspondant au test.
REGULATION ÉLECTRONIQUE
Si vous lave-vaisselle est muni, sur le lateral interieur droit, d'un régulateur de sel comme celui des photos ci-joints (Mod. C), le régulateur de sel de votre lavevaisselle est électronique et vous devrez procédé au réglage du sel sur le bandeau de commandes.
Appuyer sur la touche Réduction de Temps
durant 3 secondes. L'écran affichera un chiffre précédé de la dette “L” (voir figures 1 et 2).
Appuyer à nouveau sur la touche Réduction de Temps
pour sélectionner la position du régulateur de Sel nécessaire.
Verifier la sélection en appuyant sur la touche
Départ (voir pags. 17-18).
REGULATEUR Modèle C
REGULATEUR Modèle C
REGULATION ÉLECTRONIQUE MODELE D (voir pag. 18)
a Appuyer sur la touche Réduction de Temps durant 3 secondes. Le témoin lumineux correspondant a la durée de l'eau s'allumera (voir figure 1).
Appuyer à nouveau sur la touche Réduction de Temps pour
sLECTIONner la position du régulateur de Sel souhaiée, appuyez à plusieurs reprises sur la touche, qui fera s'allumer le témoin lumineux correspondant (voir figure 1).
Oùmettreleselregenerant
Le lave-vaiselle est équipé d'un réservoir à sesitue sur la partie inférieure du lave-vaisse.
La première fois que vous remplirez le réserve à Sel, il vous faudra :
a Versez le sel ennant soin de ne pas totalement replir le réservoir
b Complétez le replissage avec de l'eau.
c Remuez avec une cuillere.
Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.
L'opération de replissage de sel devra toujours être réalisée avant un lavage mais jamais après.
Quand fault-il rajouter du sel?
Unvoyant lumineuxvous indiquera lorsque il faudra remetre du sel.
Attention: Si vous appeareil n'est pas muni d'un visuel ou voyant lumineux, vous dérez le replir de sel périodiquement (tous les 20 lavages environ, pour de l'eau a durée moyenne).
c Valider la selection en appuyant sur la touche Depart (voir fig. 2).
N'oubliez pas de: régler la position de sel suivant le résultat du test de durée de l'eau. Voir tableau page 9.
IMPORTANT
N'utilisez pas de sel si votre lave-vaisselle n'en a pas besoin. Dans ce cas, l'indicateur lumineux restera allumé en permanence.
Le liquide de rincege facile le séchage et empêche la déposition de gouttes d'eau sur la vaisselle à la fin du lavage. Le distributeur de liquide de rincege se trouve à l'intérieur de la porte, à proximé du distributeur de détergent.
Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rincege à émettre en fonction de la qualité de l'eau.
Si vous observez des gouttes d'eau sur la vaiselle lorsque vous la récapérez en fin de lavage, veuilleez augmenter le réglage du régulateur du liquide de rincege sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la vaisse presente des traces blanchâtres ou colle aux doigts.
aAprès avoir regléla dose, youdevez replir le distributeur au maximum en prenant soin d'eviter tout débordement. Si cela se produitait, essuyez avec un chiffon le liquide qui aurait débordé.
DISTRIBUTEUR DE LIQUIDE DE RINÇAGE
DOSEUR
IMPORTANT
Ce n'est pas pard que que vous mettrez beaucoup de liquide de rincege que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l' apparition de tâches sur la vaisselle.
Quand faut-il remetre du liquide de rinceage?
Le lave-vaiselle indique lui-même quand il faut remettre du liquide de rincege. En fonction du modele, il existe trois types d'indicateur : indicateur optique, voyant lumineux ou information sur écran.
Selon les modèles,
l'appareil indiquera lorsqu'il
faudra remetre du liquide
de rincage.

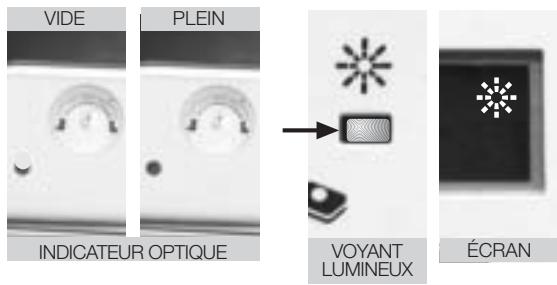

Indicateur optique,
situé à côté du
bouchon du
distributeur de liquide
de rincage. Si l'eelton
presents un fond clair,
il faudra remetre du
liquide. Si le fond est
foncé, il y a assez de
liquide de rincage.
Voyant lumineux sur
modetes avec afficheur.
Indicateur sur modetes
avec ecran.
Détergent
Le détengent est versé dans un réservoir situé dans la partie interne de la porte, à proximité du distributeur de liquide de rinceage.
aAprès avoir versé le détergent,refermez le couvercle du distributeur.
b Certains programmes requiennent en plus que l'on verse une partie de la dose dans le logement situé dans le couvercle du distributeur.
Il existe des détergents en pastilles, en poudre et liquides.
Vous pouvez consulter la quantité de détergent nécessaire sur le tableau de programmes.
L'utilisation de détergents en pastilles à la place des produits traditionnels (sel granulé, détergent en poudre, liquide de rincege), peut réduire la performance de l'appareil, en particulier sur des programmes courts et/ou à des températures peu élevées de lavage.
Si vous observez des problèmes de performance, comme par exemple un voile blanchâtre sur la cuve ou la vaisse, des dépôts de calcaire, ou un séchage peu efficient, nous vous recommendons de n'utiliser que des produits traditionnels.
N'oubliez pas que, après le return au sel traditionnel, plusieurs programmes seront nécessaires pour que la machine recupère sa performance initiale et que toutes les traces disparaisent sur la cuve et la vaisselle.
Si vous souhaitez utiliser des produits combinés en pastilles, lisez attentivement les instructions et indications figurant sur l'emballage!
En cas de doute, veuillez consulter le fabricant du produit.
Les réclamations directement liées à l'application de ces produits ne sont pas couvertes par la garantie!
Types de vaisselle
Tous les types de vaisselle ne sont pas adaptés pour être lavés dans un lave-vaisselle. Il ne faut pas introduire de pieces en bois ou en terre cuite, ni en matière plastique ne résistant pas à la chaleur. Les couverts inoxydables peuvent être lavés sans aucun problème; cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre euxs carils risqueraient de se tâcher en surface.
Les pièces en aluminium peuvent se décolorer avec le temps.
La décoration peut se ternir sur des pieces en porcelain qui ne seraient pas de grande qualité.
Ne laver que les verres qui sont lavables en lave-vaisse.
Assurez-vous que la vaisse supporte le lavage en lave-vaisse.
Mise en place de la vaiselle
Il est très important de bien positionner la vaisse dans les paniers pour garantir un lavage parfait.
a
Le panier inférieur sert aux pièces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doivent être positionnées avec la "bouce"verslebas.
b

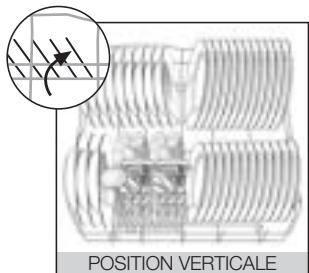

Si vous modèle dispose de supports rabattants, vous pourrez les utiliser dans leur position verticale pour laver des asiettes et dans leur position horizontally pour les pieces plus grandes, telles que des casseroles.
EN-50242
IMPORTANT

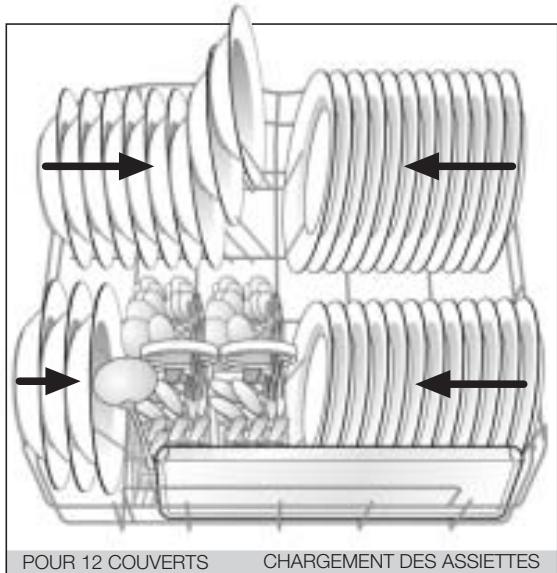

Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.

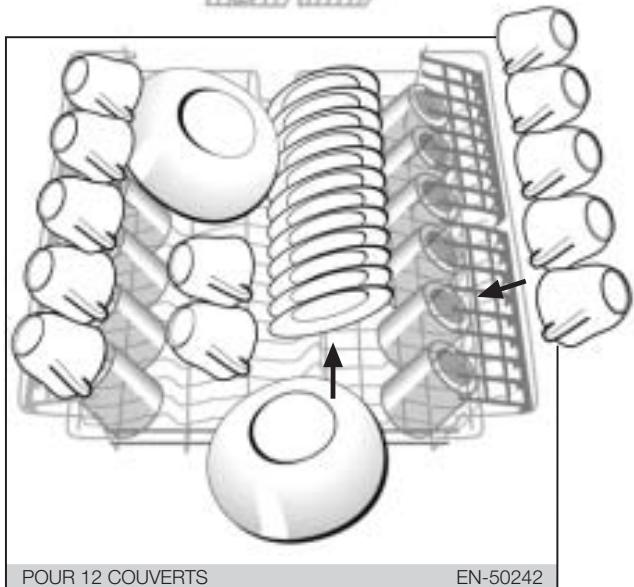

Les couverts, à
l'exception des
couteaux, doivent etre
mis dans le panier à
couverts en veillant a ce
que les manches soient
diriges vers le bas.
Dans le panier
supérieur, sont placées
les pieces les plus
délicates telles que des
tasses, des verres, des
pièces en porcelainie, ou
en verre, et des assiétés
de taille standard. Il y a
une zone réservée aux
longs couverts. De plus,
il y a des supports qui,
en position verticale,
servent àmettre en
placer des verres à vin.
Si vous choisissez le programme Express ou la fonction Charge Supérieure, vous devrezmettre la vaiselle dans le panier supérieur.
Par contre, si vous
choisissez la fonction
Charge Inférieure, vous
devrez charger
uniquement le panier
inférieur.
IMPORTANT
Après avoir charge le
lave-vaisselle, assurez-vous que les bras
d'aspersion tournent sans obstacle et que
les couverts
n'empêchent pas
l'ouverture du distributeur de détergent.
Réglage des paniers
Les paniers peuvent être régles en fonction du chargement.

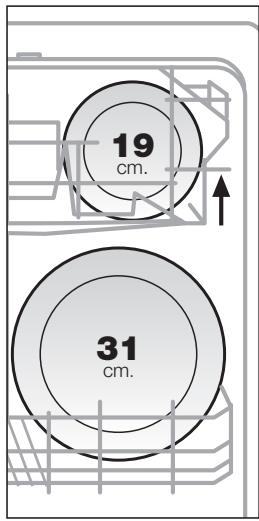

Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes tailles.

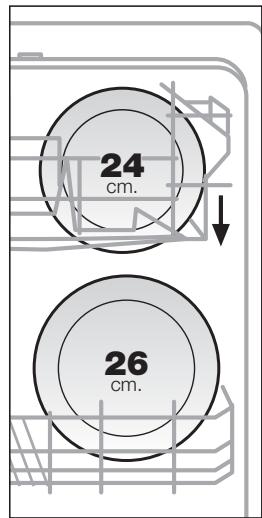

En position haute, vous pourez laver dans le panier supérieur des assiettes nomales de 19 cm. et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourez laver des assiettes de 24 cm. en haut et de 26 cm en bas.
a Panier supérieur modulo A :
Peut se régler sans avoir à lePTRirer de ses rails,meme avec la vaisselle en place.Pour le monter ou le baiser, vous devrez tirer le panier vers le haut en le prenant par les deux poignées laterales. Assurez-vous que les deux cotsés sont à la meme hauteur;si ce n'est pas le cas,mettez le panier de niveau.
Panier supérieur modulo B:
Retirez la butée empêchant les roues du panier de sortir du rail. Tirez le panier vers vous et sortez-le. Installer le panier à la hauteur voulue. Remetre le taquet en place en s'assurant qu'il fasse butée au fond du rail; un "clic" sec se fait entendre en fermant.

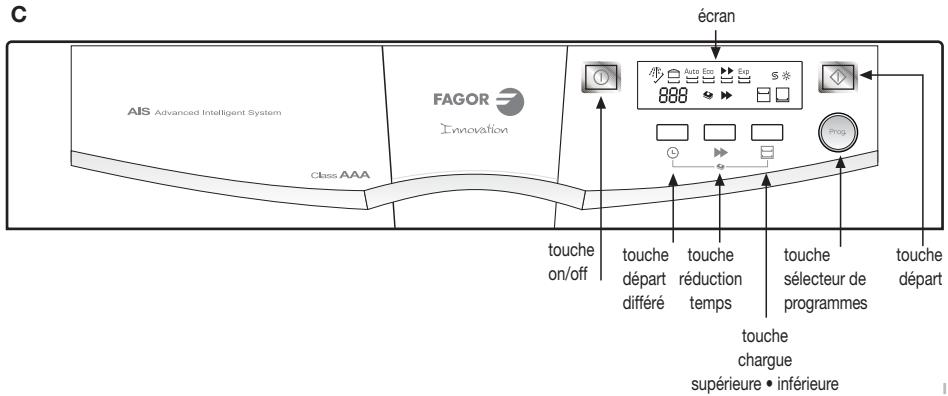

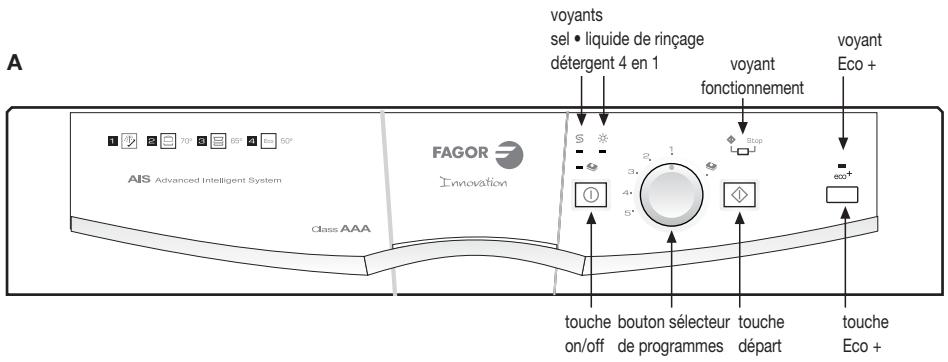

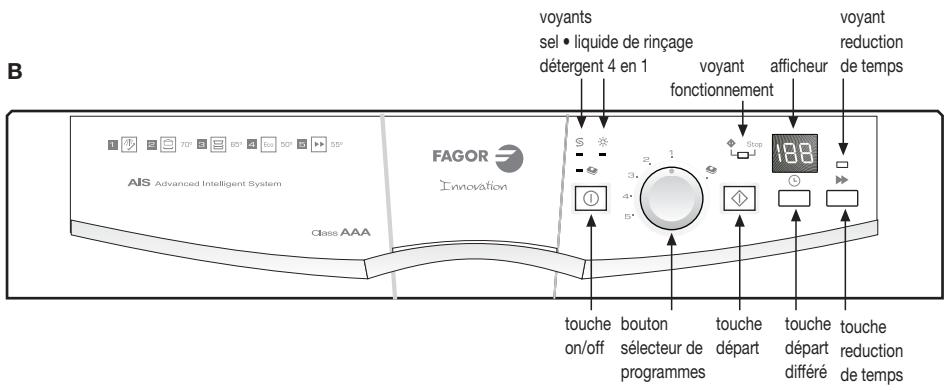

Pour les modèles A, B et C, appuyez sur la touche On/Off durant deux secondes (jusqu'à ce qu'un signal acoustique de confirmation retentisse). Sur le bandeau frontal du lavevaisselle, s'allumera levoyant, l'afficheur ou l'écran, suivant le modele.

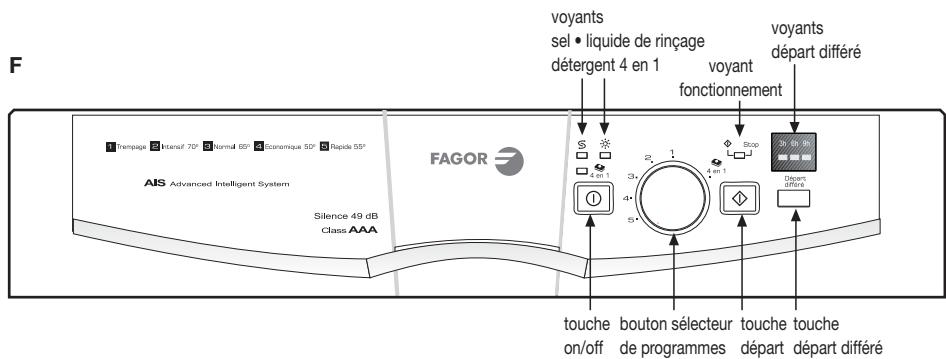

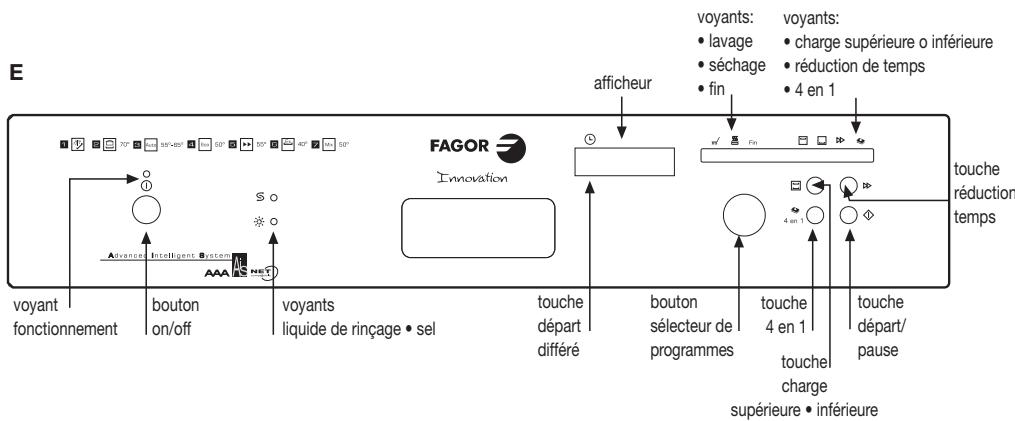

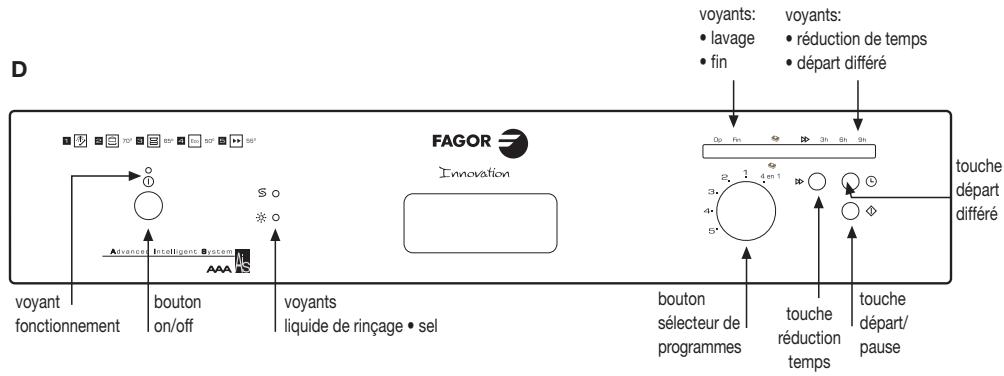

Pour les modèles D, E et F, appuyez sur la touche On/Off Les t'émoins lumineux et les afficheurs correspondants s'allumeront, selon le modele.
Modèles avec écran :
L'écran affichera le nom du programme et la température (°C) et postérieurement la durée.
Modèles avec maxi écran : L'écran affichera le symbole du programme et la durée du programme.
Modèles avec afficheur :
Pour les programmes de plus d'une heures de durée, celle-ci clignotera sur l'afficheur. Les heures seront precedées de la dette «H» et suivies des minutes. La durée totale du programme est la somme des deux. Par exemple: Programme de 90 minutes de durée 1H-30
Modèles d'intégration :
(Modèle E):
Sur ce modele, l'afficheur indiquera également le numero de programme selectionné, qui se mettra à clignoter. Par exemple: Programme 7, durée 110 minutes P7-1H50
Selectionner le programme de lavage, à l'aide d'un bouton poussoir ou giratoire, suivant le modele de lave-vaiselle (voir point 6, fig. b, pag. 8).
Consulter le tableau des programmes de la page suivante.
Vous disposez de plusieurs types de programmes selon le modele de lave-vaiselle :
Il est très important de bien désirir le programme en fonction de la saleté, de la quantité et du type de vaisse.
| PROGRAMME | TEMPERATURE (°C) | SYMBOLOGIE | TYPE DE VAISSELLE | QUANTITÉ DE DÉTERGENT (gr) **** | CONSOMMATION TOTALE KWh * |
| Prélavage ou Trempage | Froid | | Pour de la vaisselle qui ne va pas été lavée immédiatement | Sans détergent | 0,007 KWh |
| Hygienizer | 75°C | Hyg | Pour une plus grande élimination de bacteriés | 25+5 | 1,5 KWh |
| Intensif | 70°C | | Pour de la vaisselle et des casseroles très sales | 25+15 | 1,4 KWh |
| Normal ou Automatique | 65°C | Auto | Pour de la vaisselle sale | 25+5 | 1,4 KWh |
| 55°C-65°C |
| ** Économique | 50°C | Eco | Pour de la vaisselle peu sale | 25+5 | 1,05 KWh |
| Rapide | 55°C | ▶ | Pour de la vaisselle très peu sale | 25 | 0,79 KWh |
| *** Express 15 min. | 40°C | Exp | Pour de la vaisselle très peu sale mise uniquement dans le panier supérieur | 20 | 0,3 KWh |
| Mixte | 50°C | Mix | Pour de la vaisselle sale et délicate | 25+5 | 0,87 KWh |
| Décilat *** | 45°C | | Spécial verre | 25 | 0,55 KWh |
Une dose de 25 g de détergent en poudre non- concentré équivaut à une cuillère et demie à soupe rase ou à une pastille de détergent.
Pour les détergents en pastilles et liquides, suivez les recommendations du fabriquant de détermagent.
- Valeurs pour moteur de 60 W.
Le programme économique, normalisé selon EN-50242, est plus long que les autres programmes ; cependant il consomme moins d'énergie et est plus respectieux de l'environnement.
Pour le programme Express et le programme Délicat, il vous faudra utiliser un détergent en poudre ou liquide à grand pouvoir de dissolution.
*** L'utilisation de produits de lavage combinés (pastilles 4 en 1 et 3 en 1) peut modifier les paramètres de consommation et de durée des programmes.
4 SELECTION DES FONCTIONS SUPPLEMENTAIRES
Les fonctions supplémentaires de lavage doivent toujours être activées après avoir sélectionné le programme de lavage. Si on change de programme après avoir activé des fonctions supplémentaires, on annule automatiquement les fonctions sélectionnées au préalable. Ces fonctions permettent d'ajuster au maximum la charge, les temps et les consommations du lavage.
Descriptif des fonctions supplémentaires suivant les modèles :
Touche: Départ Différé
Permet de retarder le départ de lavage, en appuyant sur la touche Départ Différé.
Modèle à intégration: possibilité de retarder le département jusqu'à 9 heures.
Modèle avec bouton sélecteur de programmes : jusqu'à 19 heures.
Modèles avec écran : jusqu'à 24 heures.
ECO+
Touche : Eco +
Cette fonction permet de réduire la température de lavage, pour une plus grande économie d'énergie. Elle peut être activée pour tous les programmes, excepté pour le prélavage et le programme intensif.
Touche : Turbo Time +
Ecourte la durée des opérations de lavage et de sechage. Cette option peut être utilisée dans les programmes Intensif, Normal, Automatique et Economique.
Touche : Charge supérieure / inférieure
N'utilise que la moitié de la capacité du lave-vaissette. Charge Supérieure, dans le panier supérieur, pour les pieces les plus délicates et Charge Inférieure dans le panier inférieur pour des casseroles ou des pieces très sales.
Touche: Séchage plus
Favorise deailleurs résultats de séchage. Peut être activée dans tous les programmes sauf au prélavage et programme économique.
REMARQUE ECOLOGIQUE
Sile modelle dispose de la fonction Eco-Sensor, vous pourez economiser 25 % d'eau en utilisant le programme intensif ou Normal. L'Eco-Sensor detecte le degré de salissure de l'eau du prélavage et permet sa réutilisation durant le lavage, si elle est jugée suffisamment propre.
4 en 1
Selectionnez cette fonction additionnelle si vous utilisez des produits de lavage combinés (4 en 1, 3 en 1...).
Modèles avec bouton sélecteur de programmes.
Situé le sélecteur durant plus de 2 secondes sur l'icone correspondant (l'appareil émettra un signal acoustique de confirmation et levoyant s'allumera).
Modèles avec écran.
Enfonce simultanément la touche depart différé et la touche charge supérieure et charge inférieure durant plus de 2 secondes (l'appareil émettra un signal acoustique de confirmation et l'écran affichera l'icone correspondant).
Exp
Touche : Express (supérieur)
Pour des lavages ultra rapides : vaisselle peu sale, disposée sur le panier supérieur.
IMPORTANT
Si lors la selection des fonctions additionnelles le programme est modifie, les fonctions non-compatibles avec le nouveau programme seront annulées.
Une fois le programme de lavage et les fonctions additionnelles selectionnées :
a Appuyer sur la touche Depart.
Le lave-vaisselle commencerà fonctionner.
6 DÉROULEMENT DU PROGRAMME DE LAVAGE
L'appareil affichera successivement les phases actives du cycle en cours, au fur et à mesure du déroulement du programme.
Modèles sans afficheur :
Levoyant Départ /Stop s'allumera.
Modèles avec afficheur :
Levoyant Départ /Stop
s'allumera et l'afficheur
indiquera le temps qui restepour la fin du programme.
Modèle Intégration : Les voyants indiqueront en tout moment la phase du programme en cours.
Modèles avec écran et maxi écran :
L'écran affichera le temps qui resté pour la fin du programme.
IMPORTANT
N'ouvre pas la porte du lave-vaisselle pendant le processus de lavage. Cela pourrait perturber le déroulement du programme.
Lorsque le lave-vaisse est en marche et que vous voulez :
Introduire une pierce en plus dans le lave-vaiselle.
- Ouvrez avec précaution la porte du lave-vaisselle.
- Introduisez la piece dans le lave-vaiselle.
- Fermez la porte du lave-vaisselle.
Pour des raisons de sécurité, le programme peut tarder un certain temps à démarrer
FIN DE PROGRAMME
Le programme une fois fini, l'appareil émettra un signal acoustique durant 3 secondes et/ou le voyant FIN (STOP) s'allumera. Sur les modèles A et B, le témoin lumineux de fonctionnement clignotera.
8 PANNES DE COURANT
En cas de panne de courant, lorsque le courant sera rétabli, le lave-vaisselle reprendra son fonctionnement normal au point il s'était arrêté.
9 CONSEILS D'UTILISATION
Il existe toute une série de recommendations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci, allongera la durée de vie de votre lave-vaisselle et améliorera sa qualité de lavage.
a Remplissez le lave-vaisselle. Essayez d'optimiser au maximum la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre apparéil.
b Disposez correctement la vaisselle. Pour une qualite optimale de lavage, les bras d'aspersion doivent tourner sans aucun obstacles. La vaisselle doit aussi etre correctement positionnee afin qu'elle puisse etre totalement aspergee d'eau.
C Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, selon vos besoin. (Voir tableau des programmes page 20).
MAINTENANCE ET ENTRETIEN DE L'APPAREIL
Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lave-vaisselle. Réalissez tous les trois mois les opérations suivantes :
Nettoyage du filtré.
- Nettoyage des bras d'aspersion.
Nettoyage interieur.
- Nettoyage extérieur.
Vous rallongerez ainsi la durée de vie de votre lave-vaisselle.
IMPORTANT
Laissez le lave-vaiselle ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.
1 NETTOYAGE DU FILTRE DE LAVAGE
Le filtré est composé de deux ou trois pieces, (selon les modèles): filtré interieur, filtré extérieur et le protecteur des filtrés. Il se situant dans la partie BASSE du lave-vaisselle sous le panier inférieur.
a A pree s avoir retire le panier inférieur, demontez le filtre interieur en le tournant vers la gauche et en le tirant vers le haut.
b Retirez le filtré extérieur.
c Retirez le filtrer protecteur ( selon les modèles).
Il faut impératifement remettre correctement les filtres à leur place. Remettez bien en place le protecteur des filtres. Insérez le filtre extérieur Mettez en place le filtre interieur dans son orifice et tournez-le vers la droite jusqu'à buter.
NETTOYAGE DES BRAS D'ASPERSION
Le troisième bras d'aspersion (suivant modèle), le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois. Démontage des bras d'aspersion :
a Le troisieme bras d'aspersion se demonte en faisant pression vers le haut et en le devissant.
b Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement.
Le bras d'aspersion inférieur se demonte en dévissant vers la gauche l'écrou inférieur et en le tirant vers le haut.
Les laver sous un jet d'eau à l'aide d'une éponge qui ne raye pas.
Les gicleurs doivent être bien propres. Si un giclueur est bouché, il faudra le déboucher.
Montez les bras d'aspersion.
IMPORTANT
Avant de procéder à toute opération de nettoyage ou de maintenance, il est recommendé de débrancher le lavevaisselle de la prise électrique
NETTOYAGE DE L'INTÉRIEUR DE L'APPAREIL
Nettoyer le lave-vaiselle tous les trois mois pour éliminer les saletés restées dans la machine. Utiliser des produits spéciaux pour l'entretien des lave-vaiselle (suivre les instructions du fabriquant pour leur utilisation).
NETTOYAGE DE L'EXTERIEUR DE L'APPAREIL
Pour nettoyer l'extérieur, utilisez un chiffon impregné d'eau savonneuse.
Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs.
Sécher avec un chiffon.
IMPORTANT
Par mesure de sécurité, vérifie que la machine n'est pas en marche pendant le nettoyage.
DIAGNOSTIC ET SOLUTION AUX PROBLEMES
Si vous détectez un problème dans l'utilisation de votre lave-vaisselle, vous pourrez probablement追究er la solution en consultant les indications qui suivent.
Si ce n'est pas le cas, contactez le SERVICE TECHNIQUE auquel vous préciserez au niveau les symptomes de la panne que vous constatez.
PROBLEMES TECHNIQUES OU FONCTIONNELS
Lorsque le lave-vaisse détece un dysfonctionnement, il vous avertit à l'aide de signaux sonores ou visuels, suivant le modele.
Un tableau identifient les incidents est situé sur le bord supérieur de la porte du lave-vaisselle (selon les modèles).
| F1 / 1 ●
Dor y open |
| No entra agua
Mater not entering |
| F3 / 3 ●
No desagues
Not Desaguing |
| F4 / 4 ●
Desagasta/entraga |
| F5 / 5 ●
Subtotal/entallado |
| F6 / 6 ●
No calería |
| F7 / 7 ●
Temperature Sensory |
| F8 / 8 ●
No vapor pressure |
| F9 / 9 ●
Alternative |
| F0 / 10 ●
Control |
Modèles avec afficheur et écran.
Sur ces modèles le problème est identifié par la dette "F" suivie d'un numéro (de 0 à 9).
Modèles sans afficheur.
En cas de dysfonction, le lave-vaiselle émettra une série de bips sonores qui stopperont pendant quelques secondes et reprendront ensuite. Vous pourrez identifier le type de dysfonction en comptant le nombre de bips (1 •) Porte ouverte; 2 •) L'eau n'arrive pas; et ainsi de suite).
Pour que le lave-vaiselle arrêté d'émettre ces signaux acoustiques, appuyer sur la touche départ.
Si you souhaitez écouter de nouveau les signaux acoustiques, appuyez sur la touche départ.
Suivant le type de dysfonction,contactezle SAT pour l'informer du problème.
| DYSFONCTIONNEMENT | MODELE AVEC DISPLAY | MODELE SANS DISPLAY |
| Nb. BIPS |
| Fermer la porte | F1 | 1 |
| Pas d'entree eau | F2 | 2 |
| Ne vidange eau | F3 | 3 |
| Deborde | F4 | 4 |
| Surchauffe | F5 | 5 |
| Ne chauffe pas | F6 | 6 |
| Detecte pas temp | F7 | 7 |
| Pas pression eau | F8 | 8 |
| Ne distribue pas | F9 | 9 |
| Contrôle | F0 | 10 |
Si vous appuyez sur la touche On/Off, vous annulerez les signaux acoustiques et la dysfonction.
- Pourquoi le lave-vaisselle ne se met pas en fonction ?
Verifier si :
- Il n'y a pas de tension sur le réseau électrique.
-La prise de courant n'est pas bien enforcée.
- Les fusibles de l'installation électrique ont «saute».
- Le lave-vaisselle n'est pas branché.
-Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente).
-La portedu lave-vaisselle est mal fermée.
-Vous n'avoz pas appuyé sur la touche Départ.
- Le lave-vaisselle se met en fonction mais l'eau n'arrive pas
Véri fi ci :
- Il n'y a pas d'eau dans le réseau.
- Le robinet d'arrivée d'eau est fermé.
- Le filtré de l'électrovanne d'arrivée d'eau est bouché.
Il ne vidange pas, I'eau reste dans la cuve
Vérifier si :
- Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
- Le tuyau de vidange est bouché ou plié.
- Les filtres sont bouchés.
- Le programme sélectionné n'est pas encore terminé.
- Levoyant de manque de sel régénérant ne s'éteint pas
Vérifier si :
- Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillère.
-La durée de l'eau n'est pas supérieure à 7DH auquel cas vous n'avez donc pas besoin d'utiliser de sel. Dans ce cas, le voyant restera toujours allumé.
- Des traces de détergent restent dans le distributeur ou sur la contre-porte
Vérifier si :
- Un élément de vaisselle empêche l'ouverture du distributeur.
- Le dédTangent est périmé ou est impropre au lavage en machine à laver la vaisselle.
- Les bras d'aspersion heurtent un élément de la vaisselle.
- Les giclleurs des bras d'aspersion sont bouchés.
- Le distributeur de détergent était humide lorsque vous avez mis le détergent. Le distributeur doit être sec.
-Vous avez utilise du détergent pour lavage à la main au lieu de détergent spécial lavevaisselle.
- Consomme beaucoup de Sel regénérant
Véri fi ci :
- Le couvercle du réservoir à Sel n'est pas bien fermé.
- Le niveau de consommation de Sel n'est pas bien régle.
- Le lave-vaisselle émet des bruits bizarrems
Verifier si :
- Vous n'avez pas correctement positionné la vaisse.
- Les bras d'aspersion heurtent un élément de la vaisselle.
Restes de saleté ou résidus d'aliments sur la vaisselle
Véri fi er si :
- Le filtr de lavage est mal positionné, sale ou bouché.
- Les giclleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une piece de la vaisselle.
- Le dédTérgent n'est pas conforme ou est insuffisant.
- La vaisse l'est correctement positionnée. Certaines pièces se touchent entre elles.
- Les paniers sont trop charges.
- Le programme de lavage sélectionné n'est pas ajusté.
-La vidange est bloqué.
- des résidus d'aliments trop secs collent à la vaisse.
La vaiselle sort blanchetre
Vérifier si :
- Pas assez de détergent ou de liquide de rincege.
- Le couvercle du réservoir à Sel est mal fermé.
- Le réservoir à Sel n'a plus d'eau ni de sel.
-Ladoucisseur n'est pas bien regle en fonction de la durée de I'eau.
- Un détermagent sans phosphate a été utilisé. Faites un essai avec un détermagent avec phosphate.
La vaisse n'est pas bien sèche
Vérifier si :
- Il manque du liquide de rincage.
-La régulation du liquide de rincege n'est pas adequate.
-La vaisse est mal positionnée.
-La vaisse la ete retiree trop tot.
- Le programme de lavage n'est pas celui qui convient.
- Le verre ou le cristal ressort avec un aspect laiteux ou rayé
Vérifier si :
- Les pièces ne sont pas lavables en lave-vaisselle.
- Le dédTérgent ne convient pas.
- Le verre ou le cristal ressort avec un aspect opaque
- Il manque de liquide de rincage.
- Les verres et les couverts dessortent voilés et les verresprésentent un aspect métallique
- Dosage excessif de liquide de rincage.
- Les pieces en acier inoxydable ou en acier fin sont tachées
Verifier si :
- Les pieces ne sont pas lavables en lave-vaiselle.
-La vaisse n'est pas bien positionnée.
Trop de détergent utilisé pour le lavage.
- Acier de qualité faible.
- Il y a trop de sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à Sel.
A la fin de la vie utile de l'appareil, ce dernier ne doit pas etre éliminé mélange aux ordures menagères brutes.
Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte, agrésés par les administrations locales, ou aux prestataires qui facilitent ce service. L'élimination séparée d'un déchet d'électroménager permet d'eviter d'eventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économique d'énergie et de ressources que cela implique.
Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit visse à rappeler la non-utilisation des conteneurs traditionnels pour son élimination.
Pour davantage d'information, contacter les autorités locales ou votre revendeur.
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorières ou mentales sont réduites, ou des personnes dénuées d'experience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

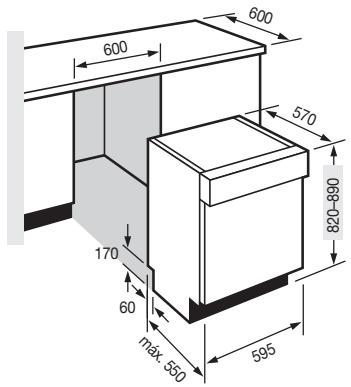

Schémas et cotes d'installation
Fagor Electrodomésticos, S. Coop.
Tel. 943 03 71 00
Fax 943 03 71 17
Barrio S.Andrés,18
