MODE D'EMPLOI VC07F70HNUR/EF - VC07F70HUYC/EF SAMSUNG

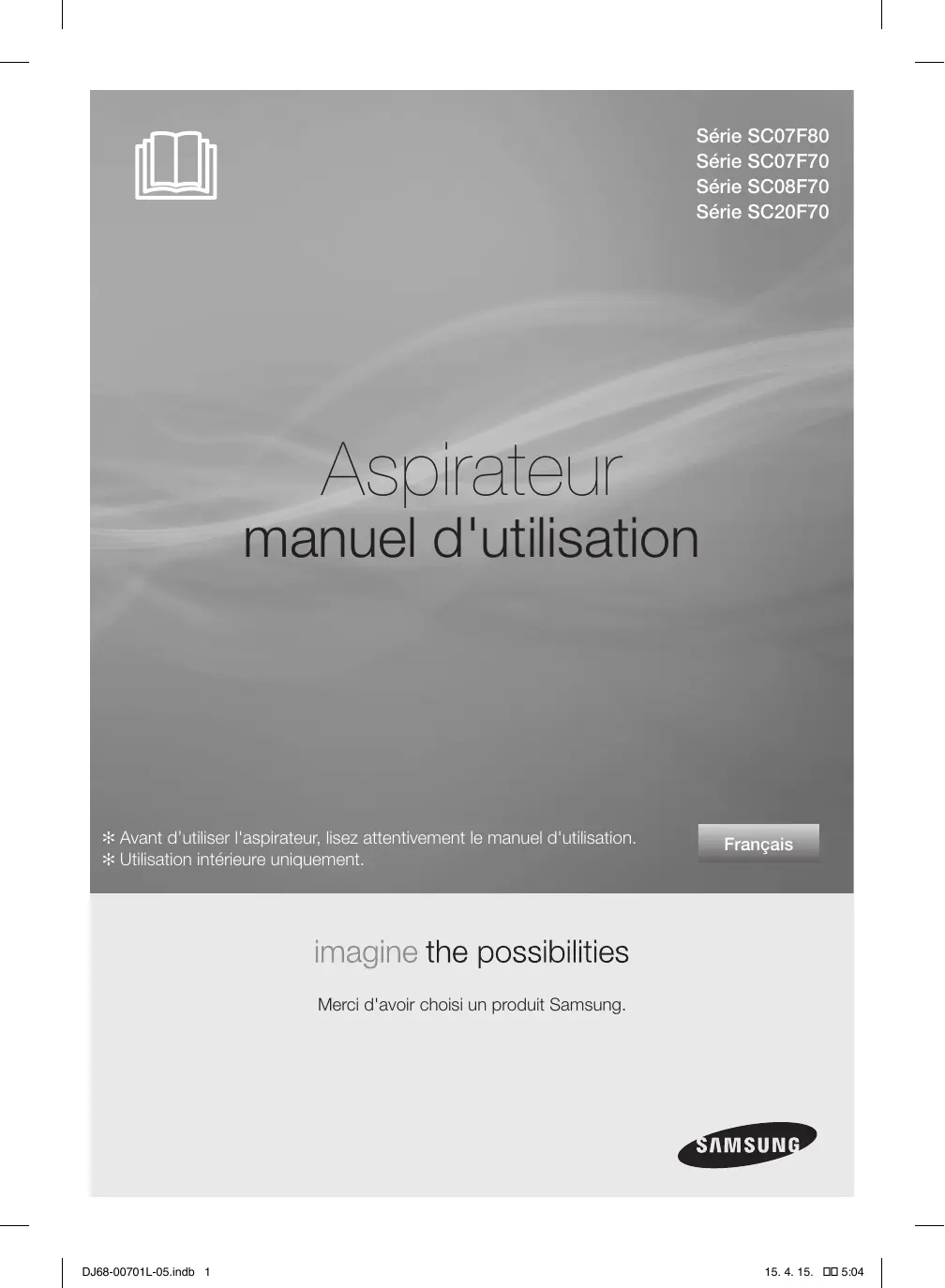

Série SC07F80 Série SC07F70 Série SC08F70 Série SC20F70

manuel d'utilisation

✻ Avant d’utiliser l'aspirateur, lisez attentivement le manuel d'utilisation. ✻ Utilisation intérieure uniquement.

Merci d'avoir choisi un produit Samsung.

Montage Utilisation de la brosse UV (en option) Installation du capteur de poussière (en option) 10 Utilisation des accessoires

Cordon d'alimentation Vérification du filtre MARCHE/ARRÊT Contrôle de la puissance Capteur de poussière (en option)

15 Nettoyage du réservoir à poussière et du support de grille 18 Nettoyage du filtre de sortie 19 Entretien des brosses

Consignes de sécurité CONSIGNES DE SÉCURITÉ

AVERTISSEMENT AVERTISSEMENT

• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure. • Les instructions d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES ATTENTION/AVERTISSEMENT UTILISÉS AVERTISSEMENT ATTENTION Indique un risque de blessures graves ou mortelles. Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS Indique une action INTERDITE. Indique une action que vous devez effectuer. Indique que vous devez débrancher la fiche d'alimentation de la prise.

AVERTISSEMENT Cet aspirateur est destiné à une utilisation domestique uniquement. Ne l'utilisez pas pour le nettoyage de saletés ou débris provenant de la construction. Maintenez les filtres régulièrement propres afin d'éviter l'infiltration de toute poussière fine. N'utilisez pas cet aspirateur lorsque l'un des filtres a été retiré. Le non-respect de ces consignes peut provoquer des blessures, endommager l'aspirateur et annuler la garantie.

Remarques sur l'étiquette énergétique • Les classes d'efficacité énergétique et de performance de nettoyage indiquées pour la moquette ou pour les environnements avec moquette peuvent être atteintes avec la brosse « Moquette Éco » fournie. • Lorsque le sol dur présente des joints et des raccords, utilisez la brosse « Sol dur Éco » fournie afin d'atteindre les classes d'efficacité énergétique et de performance de nettoyage indiquées pour les sols durs présentant des joints et des raccords. • Les valeurs indiquées sur l'étiquette énergétique ont été calculées conformément au procédé de mesure prescrit (conformément à la norme EN60312 - 1).

CONSIGNES DE SÉCURITÉ IMPORTANTES GÉNÉRALITÉS • Lisez attentivement toutes les instructions. Avant d'allumer l'appareil, assurez-vous que la tension de votre alimentation électrique correspond à celle indiquée sur la plaque signalétique située sous l'aspirateur. • DANGER : N 'utilisez pas l'aspirateur si le tapis ou le sol à nettoyer est mouillé. N'utilisez pas l'aspirateur pour aspirer de l'eau. • En cas d'utilisation par un enfant ou à proximité d'un enfant, soyez extrêmement vigilant. Cet aspirateur ne doit pas être utilisé comme un jouet. Ne laissez jamais l'aspirateur en marche sans surveillance. N'utilisez l'aspirateur que dans le but pour lequel il est destiné, et comme décrit dans ces instructions. • N'utilisez pas l'aspirateur sans le réservoir de poussière. Videz le réservoir de poussière avant qu'il ne soit entièrement plein afin de garantir des performances optimales. • N'utilisez pas l'aspirateur pour aspirer des allumettes, des cendres chaudes ou des mégots de cigarettes. Maintenez l'aspirateur à l'écart des cuisinières et autres sources de chaleur. La chaleur peut déformer et décolorer les parties en plastique de l'appareil. • Évitez d'aspirer des objets pointus ou tranchants car ils risqueraient d'endommager l'aspirateur. Ne marchez pas sur le tuyau. Ne posez pas d'objet lourd sur le tuyau. N'obstruez pas l'orifice d'aspiration ou de ventilation. • Actionnez le bouton de mise hors tension situé sur le corps de l'aspirateur avant de le débrancher de la prise électrique. Débranchez la fiche de la prise électrique avant de vider le réservoir de poussière. Afin d'éviter tout dommage, débranchez la prise en la tenant par la fiche, et non en tirant sur le cordon. • Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités Français - 4

physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance de l’appareil ne doivent pas être effectués par des enfants sans surveillance. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. La fiche doit être débranchée de la prise avant toute opération de nettoyage ou de maintenance sur l'appareil. L'utilisation d'une rallonge n'est pas recommandée. Si l'aspirateur ne fonctionne pas correctement, éteignez-le et contactez un technicien de maintenance agréé. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un technicien de maintenance ou toute autre personne qualifiée afin d'éviter tout risque. Ne portez pas l'aspirateur en le tenant par le tuyau. Utilisez la poignée de l'aspirateur. Débranchez l'aspirateur lorsque vous ne l'utilisez pas. Éteignez le bouton de mise sous tension avant de débrancher l'aspirateur.

BROSSE UV • Les rayons UV émis par la brosse UV endommageant la peau et les yeux, ne laissez jamais les rayons entrer en contact avec la peau ou les yeux et ne laissez pas les enfants ou des personnes âgées utiliser la brosse UV. Une utilisation non appropriée pourrait endommager votre vue. • Si la fenêtre transparente est brisée et les rayons UV sont exposés directement, mettez l'aspirateur hors tension et contactez votre centre d'assistance. • N'employez pas la brosse UV à des fins autres que la stérilisation des matelas, literie, lits, coussins etc. fabriqués à partir de tissus. Français - 5

DJ68-00701L-05.indb 5

La société ne sera pas tenue pour responsable d'aucune perte due à des accidents suite à l'utilisation de la brosse UV à des fins autres que son but original comme indiqué ci-dessus. Ne vous asseyez pas sur la brosse UV ni ne la laissez pas tomber, et évitez les chocs sur l'appareil. Le non-respect de cette consigne risquerait de provoquer une blessure ou d'endommager l'appareil. Ne touchez pas les bornes d'alimentation situées au dos de la brosse UV avec une pointe ou une tige en métal. Cela pourrait entraîner une électrocution ou un incendie. Lorsque la lampe UV est hors service, ne démontez ni ne modifiez jamais l'appareil vous-même. Veuillez contacter le fabricant ou le centre d'assistance pour son remplacement. Une décharge interne se produisant dans la brosse UV, n'employez jamais l'appareil à proximité d'une pulvérisation ou d'une substance inflammable. Soyez vigilant afin de ne pas toucher la vitre de la lampe UV après utilisation de la brosse UV pendant une période prolongée, la surface de la vitre pouvant être chaude. La brosse UV peut démarrer lentement à une basse température en raison des caractéristiques inhérentes aux lampes UV. Veuillez conserver la brosse UV à l'intérieur.

DJ68-00701L-05.indb 6

Votre aspirateur Poignée

OPTION (selon modèle) *

Séries SC20F70U/SC07F80U Puissance Turbo Plus *

Brosse pour parquet *

Cache de la batterie *

Capteur de poussière *

Brosse pour meubles *

Avant d'utiliser l'aspirateur MONTAGE Connexion du flexible

Connexion de la poignée et du tube

Connexion de la brosse

DJ68-00701L-05.indb 8

UTILISATION DE LA BROSSE UV (EN OPTION) Connexion de la brosse dans la poignée du flexible Avant d'utiliser l'aspirateur

Vous entendrez un « clic » lorsque la brosse UV est correctement insérée dans la poignée du flexible.

Pour des raisons de sécurité, le brossage UV fonctionne pendant 30 minutes uniquement puis il s'arrête. Pour relancer le fonctionnement, appuyez à nouveau sur le bouton [Brush ON/OFF] (MARCHE/ARRÊT Brosse).

ATTENTION La brosse UV, qui est insérée dans la poignée du flexible (non directement raccordée au tube), est destinée à la literie.

INSTALLATION DU CAPTEUR DE POUSSIÈRE (EN OPTION) Placez le capteur de poussière entre la brosse et le tube entre le tube et le flexible

1 Brosse à épousseter

Accessoires (en option) Installez l'accessoire au niveau de la poignée. Brosse à épousseter Suceur plat

 Brosse à épousseter - Pour nettoyer des articles moulés ou sculptés, etc. Suceur plat - Pour nettoyer dans des plis, interstices et recoins.

DJ68-00701L-05.indb 10

Tube Régler la longueur du tube en appuyant sur le bouton [PUSH].

Avant d'utiliser l'aspirateur

Réglez la longueur du tube en faisant glisser le bouton de contrôle de la longueur situé au centre du tube télescopique.

Avant d'entreposer l'aspirateur, fixez le suceur à parquets sur sa position de rangement.

ATTENTION Ne soulevez pas l'aspirateur lorsque le suceur à parquets est fixé sur sa position de rangement.

DJ68-00701L-05.indb 11

Utilisation de l'aspirateur

CORDON D'ALIMENTATION ATTENTION Lorsque vous débranchez la fiche d'une prise électrique, tenez la fiche, non le cordon.

VÉRIFICATION DU FILTRE MARCHE/ARRÊT Le témoin du filtre s'allume lorsque le groupe filtrant doit être vérifié ou vidé.

DJ68-00701L-05.indb 12

CONTRÔLE DE LA PUISSANCE Flexible (commandé par signaux radioélectriques)

MARCHE/ARRÊT Séries SC07F80H / SC07F70H / SC08F70H / SC20F70H

Émetteur Utilisation de l'aspirateur

Pour augmenter/réduire la puissance Pour sélectionner un mode silencieux -/+

Séries SC07F80U / SC07F70U / SC08F70U / SC20F70U

Pour augmenter/réduire la puissance MARCHE/ARRÊT de la brosse UV • La stérilisation UV ne peut pas être activée par elle-même. • Appuyez sur le bouton [SUCTION (-/+)] (ASPIRATION (-/+)) et [BRUSH ON/ OFF] (MARCHE/ARRÊT BROSSE) pour  lancer le fonctionnement. • Ne placez pas d'obstacle devant l'émetteur lorsque vous utilisez la commande sur la poignée. • Si aucun bouton n'est pressé pendant 30 minutes lors du nettoyage, l'alimentation est coupée par précaution. Si cela se reproduit, appuyez de nouveau sur le bouton de l'unité principale ou rebranchez le cordon d'alimentation.

1. Ne démontez jamais les piles ni ne les rechargez pas. 2. N'exposez jamais les piles à la chaleur, ne les jetez jamais non plus dans le feu. 3. N'inversez pas les pôles (+) et (-). 4. Mettez les piles au rebut en respectant les règles en vigueur. TYPE DE PILE : type AAA Français - 13

DJ68-00701L-05.indb 13

CAPTEUR DE POUSSIÈRE (EN OPTION) Fonctionnement du capteur de poussière • Indique la quantité de poussière qui est aspirée et passe devant le capteur, ce qui permet à l'utilisateur de nettoyer de manière plus efficace. • Le capteur de poussière s'active automatiquement à l'allumage de l'aspirateur et s'éteint avec l'arrêt de ce dernier. Vert : la quantité de poussière qui passe devant le capteur est faible. Rouge : la quantité de poussière qui passe devant le capteur est importante.

Si la lumière rouge ne s'allume pas lorsque vous utilisez l'aspirateur dans une pièce poussiéreuse -- Nettoyez les capteurs (2 unités) à l'aide d'un chiffon sec. -- En cas de choc sur l'aspirateur, vérifiez toujours que le capteur de poussière n'a pas été endommagé et fonctionne correctement.

Mise en place des piles Si le capteur de poussière ne fonctionne pas, remplacez les piles.

TYPE DE PILE : type AAA Français - 14

NETTOYAGE DU RÉSERVOIR À POUSSIÈRE ET DU SUPPORT DE GRILLE Pour extraire le réservoir à poussière, soulevez la poignée.

Faites glisser le bouton sur le côté.

Faites tourner le support de la grille pour l'extraire.

Videz le réservoir de poussière lorsque la poussière atteint le repère « MAX » ou lorsque le symbole de vérification du filtre ( ) s'allume.

Appuyez sur le bouton. Retirez le réservoir à poussière du corps.

Nettoyez le réservoir à poussière et le corps de l'aspirateur à l'eau claire.

Laissez-les entièrement sécher à l'abri du soleil.

ATTENTION Insérez le support de grille et faites-le tourner en sens horaire.

Retirez le filtre du réservoir à poussière.

Tirez le couvercle du réservoir à poussière pour l'ouvrir.

Secouez le filtre pour éliminer la poussière, puis lavez le filtre à l'eau claire.

Laissez-le sécher pendant 12 heures minimum.

Replacez le filtre dans le réservoir à poussière. Veillez à ce que le filtre soit totalement sec avant de le replacer dans l'aspirateur. Laissez-le sécher pendant 12 heures. N'utilisez pas un filtre mouillé. Remplacez le filtre à poussière s'il est endommagé ou déformé. Le couvercle du réservoir à poussière ne ferme pas si le filtre n'est pas installé correctement.

Pour extraire le réservoir à poussière, soulevez la poignée.

Tirez sur le filtre pour le retirer.

Secouez le filtre pour le nettoyer.

Remettez en place le filtre et son support dans le corps de l'aspirateur.

• Pour séparer le filtre de son support afin de le remplacer, tirez sur chacun des deux éléments.

• Lorsque la puissance d'aspiration est constamment réduite ou l'aspirateur surchauffe anormalement, nettoyez le filtre de sortie. Remarque : Les filtres ne sont pas lavables. Remplacez le filtre si son nettoyage ne résout pas le problème, . • Nous vous conseillons de remplacer le filtre une fois tous les 6 mois.

ENTRETIEN DES BROSSES Brosse 2 positions Maintenance

• Réglez la manette d'aspiration en fonction de la surface à nettoyer. Sol dur Moquette • Retirez les saletés entièrement si l'orifice d'aspiration est bouché.

Brosse Puissance Turbo Plus (accessoire proposé en option) 1

Une aspiration fréquente de cheveux ou de poils d’animaux peut affecter l'efficacité du nettoyage dans le temps en raison d’un enchevêtrement de ces éléments autour du tambour. Dans ce cas, nettoyez la brosse avec précaution.

DJ68-00701L-05.indb 19

Retirer la poussière du réservoir à poussière de la brosse UV (accessoire proposé en option) Lorsque le réservoir à poussière est plein, utilisez le bouton de « Retrait de la poussière » pour vider la poussière.

Réservoir à poussière

• Pendant le fonctionnement (l'aspiration) de l'appareil, le vide aspire la poussière du réservoir vers l'unité principale. • Lorsque le bouton de « Retrait de la poussière » est sur la position , la puissance d'aspiration de l'aspirateur est réduite.

Retrait de la poussière

Nettoyage de la brosse UV (Nettoyage du tambour) (accessoire proposé en option) Une aspiration fréquente de cheveux ou de poils d’animaux peut affecter l'efficacité du nettoyage dans le temps en raison d’un enchevêtrement de ces éléments autour du tambour. Dans ce cas, nettoyez la brosse avec précaution.

DJ68-00701L-05.indb 20

Mini turbo brosse (accessoire proposé en option) - Vérifier la brosse rouleau Maintenance

Vérifiez la brosse rouleau lorsque vous constatez un colmatage ou la présence de débris.

- Vérifier la courroie Contrôlez l’état de la courroie pour vous assurer qu'elle est en bon état. Si celle-ci présente des fissures ou des cassures, remplacez-la en suivant les instructions.

PROBLÈME SOLUTION Le moteur ne démarre pas.

• Vérifiez le câble, la fiche et la prise. • Laissez-le refroidir.

La puissance d'aspiration diminue progressivement. Pendant l'utilisation, l'aspirateur s'arrête après s'être éteint et rallumé trois fois. Le cordon ne se rembobine pas entièrement.

• Vérifiez que rien n'obstrue l'appareil et débouchez-le si nécessaire. • Nettoyez l'entrée obstruée.

• Tirez environ 2 à 3 m de cordon et appuyez sur le bouton de rembobinage.

L'aspirateur n'aspire plus.

• Vérifiez le flexible et remplacez-le si nécessaire.

Aspiration faible ou de moins en moins puissante.

• Vérifiez le filtre et si nécessaire, nettoyez-le comme indiqué dans les instructions. Si les filtres sont usés, remplacez-les par des neufs.

Surchauffe de l'appareil.

• Vérifiez les filtres et si nécessaire, nettoyez-les comme indiqué dans les instructions.

Décharge électrostatique

L'aspirateur émet un bruit étrange.

• Diminuez la puissance d'aspiration. • Cela peut également se produire lorsque l'air de la pièce est très sec. Aérez la pièce pour que l'humidité de l'air devienne normale. • Afin de protéger le moteur de l'aspirateur, celui-ci tourne lentement lorsque vous allumez l'appareil. (Avant que le moteur ne se stabilise) cela provoque un bruit fort lors du démarrage et il ne s'agit donc pas d'un dysfonctionnement.

Cet aspirateur est conforme aux normes suivantes: - Directive R&TTE (1999/5/EC) - Directive CEM (compatibilité électromagnétique): 2004/108/EEC - Directive Basse tension: 2006/95/EC Vous pouvez consulter la déclaration de conformité à l'adresse suivante : http://www.samsung.com, rubrique Assistance Dans la partie Assistance Produit, entrer le nom du modèle.

DJ68-00701L-05.indb 22

Fiche produit [Français] Conformément aux Règlements de la Commission (UE) N° 665/2013 et N° 666/2013 A Fabricant B Modèle

C D E F G H I Classe d'efficacité énergétique Consommation annuelle d'énergie (kWh/an) Classe de performance de nettoyage sur moquettes Classe de performance de nettoyage sur sols durs Classe d'émission de poussière Niveau sonore (dBA) Puissance d'entrée nominale (W)

1) Consommation électrique annuelle indicative (kWh par an), basée sur 50 tâches de nettoyage. La consommation électrique annuelle réelle dépendra de la manière dont l'appareil est utilisé. 2) Mesures de la consommation électrique et des performances avec les méthodes exposées dans les normes EN 60312-1 et EN 60704.
