200 - Système de conférence KONFTEL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Téléphone de conférence
Connectivité	Filaire
Écran	Écran LCD monochrome
Clavier	Clavier numérique avec touches fonction
Microphones	Microphones omnidirectionnels intégrés
Haut-parleur	Haut-parleur intégré
Alimentation	Alimentation secteur
Fonctions principales	Conférence téléphonique, mise en attente, transfert d'appel
Compatibilité	Standard téléphonique analogique
Dimensions	Non précisé
Poids	Non précisé
Langues supportées	Multilingue (Deutsch, English, Français, Italiano)
Indicateurs lumineux	Oui, pour état de ligne et appels
Matériau	Plastique robuste
Utilisation recommandée	Réunions et conférences

FOIRE AUX QUESTIONS - 200 KONFTEL

Comment puis-je connecter le KONFTEL 200 à mon téléphone?

Pour connecter le KONFTEL 200 à votre téléphone, utilisez le câble RJ-11 fourni. Branchez une extrémité dans le port 'Téléphone' du KONFTEL 200 et l'autre extrémité dans la prise téléphonique de votre appareil.

Que faire si le son est de mauvaise qualité?

Assurez-vous que le KONFTEL 200 est placé dans un endroit central et dégagé. Vérifiez également le volume du haut-parleur et celui du microphone. Si le problème persiste, essayez de redémarrer l'appareil.

Le KONFTEL 200 ne s'allume pas, que faire?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Testez avec une autre prise si nécessaire. Si l'appareil ne s'allume toujours pas, il pourrait nécessiter un service technique.

Puis-je utiliser le KONFTEL 200 avec des appareils Bluetooth?

Non, le KONFTEL 200 ne prend pas en charge la connexion Bluetooth. Il se connecte uniquement via des câbles RJ-11 ou USB.

Comment mettre à jour le firmware du KONFTEL 200?

Le KONFTEL 200 ne nécessite pas de mise à jour de firmware. Assurez-vous simplement d'utiliser l'appareil avec les câbles et accessoires d'origine.

Le microphone ne fonctionne pas, que faire?

Vérifiez que le microphone n'est pas désactivé. Assurez-vous également qu'il n'y a pas d'obstructions. Si le problème persiste, testez l'appareil avec un autre téléphone.

Est-il possible d'utiliser le KONFTEL 200 pour des conférences à plusieurs?

Oui, le KONFTEL 200 est conçu pour les conférences à plusieurs. Assurez-vous d'avoir un bon emplacement et une acoustique adéquate dans la pièce.

Comment régler le volume sur le KONFTEL 200?

Utilisez les boutons de volume situés sur le panneau de contrôle du KONFTEL 200 pour augmenter ou diminuer le volume selon vos besoins.

Le KONFTEL 200 est-il compatible avec tous les opérateurs téléphoniques?

Oui, le KONFTEL 200 est généralement compatible avec tous les opérateurs téléphoniques qui utilisent des lignes analogiques.

MODE D'EMPLOI 200 KONFTEL

1x Guide de l'utilisateur 1x Téléphone pour conférences 1x Transformateur secteur 1 x Câble d'alimentation et de réseau téléphonique traditionnel

Adaptateur téléphonique

Veuillez vérifier que l'emballage contient tous les articles ci-dessus. S'il manque des articles, veuillez le signaler à votre revendeur.

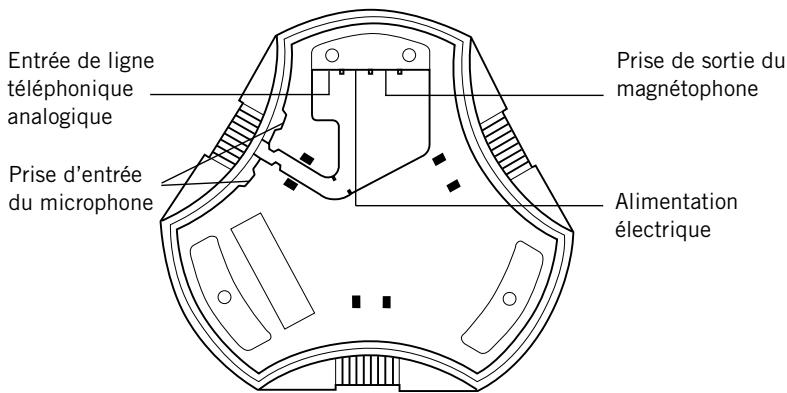

Face inférieure

Touche OK

Touché du menu

Touche "R"

MENU

4GHI

Touche en haut / en bas

Touche de pause

Touche d'effacement

Touche de permutation

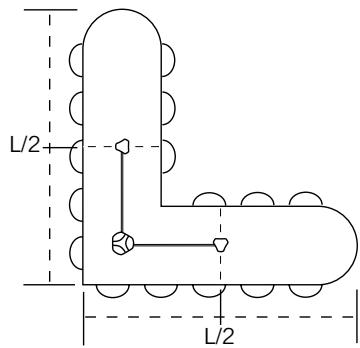

Pour la meilleure reproduction sonore, positionnez les éléments de la manière illustrée

Utilisez le Konftel 200 pour les locaux jusqu'à 30m²

Utilisez le Konftel 200 avec microphones supplémentaires pour les locaux jusqu'à 70m²

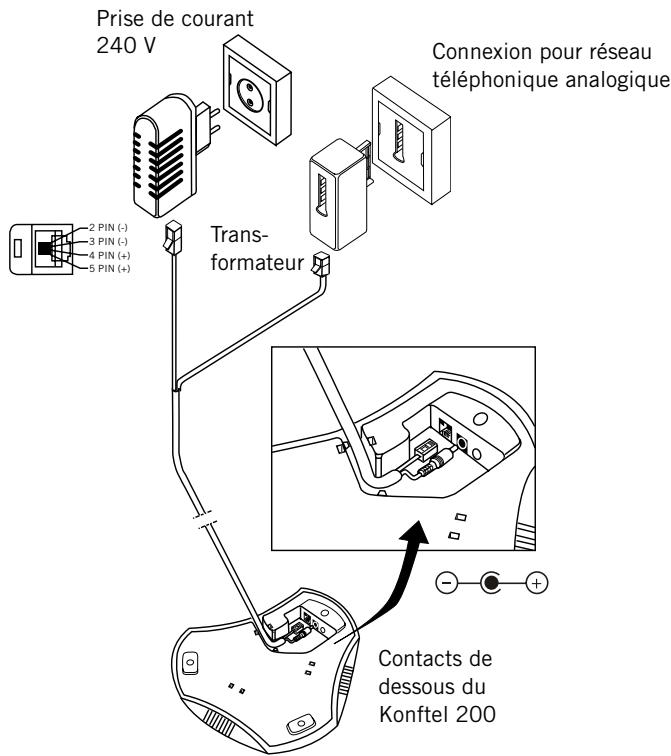

Analogue

Seul peut être connecté un transformateur secteur de type FRIWO FW7237/12 ou Perfekt 2042, 2043, Helms-Man DEN4824129, ML120P070G, ED4824120070P et DBN4824129 (UK).

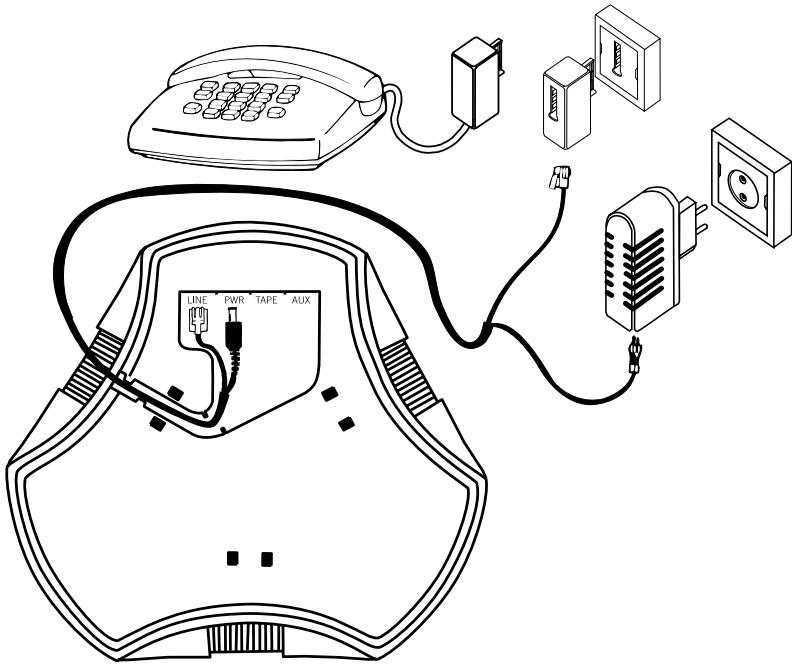

Connexion d'un combiné/casque

Voulez connecter un téléphone avec combiné/casque à la même prise que votre Konftel 200. Il faut cependant que la fiche intermédiaire du Konftel 200 soit branchée la première dans la prise de téléphone.

Appuyez sur OK lorsque vous voulez transférer votre appel entre le Konftel 200 et le téléphone avec combiné/casque.

Pour recevoir une communication

Un signal d'appel sonore se fait entendre et les indicateurs verts de microphone s'allument pour signaler qu'une communication est en ligne.

Appuyez sur la touche OK pour répondre.

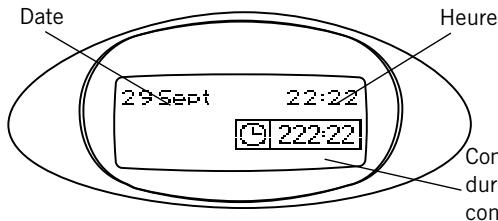

La durée de la communication s'inscrit sur la fenêtre d'affichage du compteur de durée des conversations.

Pour terminer la conversation, appuyez sur OK.

Pour établir une communication

Appuyez sur OK.

0-9...

Composer le numéro.

0-9...

Composer le numéro en premier, si vous pouvez en contrôler la conformité.

Appuyez sur OK. Le numéro se met à sonner après approximativement 3 secondes.

La durée de la communication s'inscrit sur la fenêtre d'affichage du compteur de durée des conversations.

Pour terminer la conversation, appuyez sur OK.

Conversations à trois

Composez le numéro du premier participant à la conférence.

Appuyez sur OK. Le numéro est appelé dans les 3 secondes.

Quand la première communication est établie, appuyez sur la touche R pour obtenir une nouvelle tonalité de numération.

Composez le numéro du deuxième participant et attendez la réponse.

Appuyez sur la touche R puis sur la touche 3 : les trois correspondants peuvent alors participer à la conversation.

Si vous n'obtenez pas de réponse à votre appel

Appuyez sur la touche R, puis sur la touche 1 pour retourner au premier appel.

Remarque: La disponibilité et la mise en œuvre de la fonction conversation à trois peut varier d'un pays à l'autre mais dépend aussi de l'autocommutateur privé auquel est connecté le Konftel 200. Si vous pouvez connecter des participants multiples, nous vous conseillons d'utiliser un service de conférences téléphoniques. Si vous avez des questions concernant la disponibilité, veuillez consulter votre revendeur.

Si la touche r ne fonctionne pas

Les critères de fonctionnement de la touche R variant entre standards et entre pays. Le Konftel 200 vous permet donc de programmer le temps d'impulsion R de toute sorte qu'il puisse fonctionner avec la plupart des standards privés du marché.

Programmation de la touche r (réglage par défaut = 2)

MENUE

Appuyez sur Menu.

Sélectionnez le menu Réglages spéciaux.

Appuyez sur OK.

Choisissez R paramètres.

Appuyez sur OK.

Entrez une valeur pour l'impulsion R. Le réglage par défaut est 2. Vérifiez dans le tableau ci-dessous si ce réglage est correct pour votre standard/pays.

Valeur: Durée:

R1 65 ms

R2 100 ms

R3 150 ms

R4 270 ms

R5 600 ms

R6 80 ms

Appuyez sur la touche OK pour enregistrer les réglages et partager.

Recherche du numéro

ANNUAIRE TEL

A. DUPONT

Appuyez sur la touche en haut/en bas pour parcourir la liste ou pour regarder dans l'annuaire alphabétique téléphonique. Le dernier numéro appelé est montré en premier dans la liste.

Appuyez sur OK, pour appeler le numéro choisi. Le numéro apparait et se met à sonner après approximativement 3 secondes.

Pour terminer la conversation, appuyez sur OK.

Répétition du numéro

DERNIER APPELE 1234567

Appuyez sur la touche en haut. Le dernier numéro appelé apparait sur la fenêtre d'affichage.

Appuyez sur OK pour composer le numéro. Le numéro se met à sonner après approximativement 3 secondes.

Pour terminer la conversation, appuyez sur OK.

Réglage du volume

Ajustez le volume du haut-parleur avec la touche en haut/en bas lorsqu'une communication est en ligne.

Fonction secret

Appuyez sur la touche "secret" pour désactiver le microphone. L'indicateur de microphone bascule au rouge. Appuyez une fois de plus pour activer le microphone. Les indicateurs de microphone reviennent au vert.

Calibrage

Lorsque Konftel 200 est activé, le son est compensé automatiquement par rapport à la pièce et à la ligne téléphonique. Konftel 200 soit l'acoustique de la pièce et s'adapte continulementpendant la durée de la communication. Dans le cas d'une compensation manuelle, on agit en appuyant en même temps sur la touche en haut/en bas. On entend un court grésillement.

Ajoutez un nouveau numéro de téléphone dans l'annuaire téléphonique

MENU

Appuyez sur Menu.

Sélectionnez le menu de l'annuaire téléphonique.

Appuyez sur OK.

Choisissez Ajoutez un nouveau numéro.

Appuyez sur OK. Le dernier numéro appelé apparait automatiquement.

0-9...

Inscrivez le numéro de téléphone à l'aide de l'ensemble de touches.

Appuyez sur OK.

A-Z...

Inscrivez le nom à l'aide de l'ensemble de touches. Appuyez sur la touche jusqu'à ce que la lettre désirée apparaisse sur la fenêtre d'affichage et inscrivez ensuite la prochaine lettre. Vous trouverez à la page 5 une description des caractères qui peuvent être utilisés.

Appuyez sur OK. Les numéros et les noms sont sauvegardés. "Mémoire pleine" apparait sur la fenêtre d'affichage si vous essayez de sauvegarder plus de 50 numéros.

Appuyez sur la touche de permutation pour écrire des lettres en minuscules.

Appuyez sur la touche C pour effacer un chiffre ou une dette.

Appuyez sur la touche OK pour couper.

Modifiez les données de l'annuaire téléphonique

MENU

Appuyez sur Menu.

Sélectionnez le menu de l'annuaire téléphonique.

Appuyez sur OK.

Choisissez Modifier.

Appuyez sur OK.

Choisissez, dans la liste, le nom que vous désirez changer avec la touche en haut/en bas.

Appuyez sur OK.

Changez le numéro à l'aide de l'ensemble de touches et appuyez sur OK.

Changez le nom à l'aide de l'ensemble de touches et appuyez sur OK.

Le numéro et le nom sont sauvegardés.

Appuyez sur la touche C pour effacer un chiffre ou une dette.

Appuyez sur la touche Menu pour couper.

Effacez des noms et des numéros

MENU

Appuyez sur Menu.

Appuyez sur OK.

Sélectionnez Effacer.

Appuyez sur OK.

Sélectionnez le nom que vous pouvez effacer de la liste.

Appuyez sur OK pour besoin.

"Effacer?" apparaît sur la fenêtre d'affichage.

Si vous ne voulez pas effacer, appuyez sur la touche "C".

Si vous voulez effacer, appuyez sur OK. Le nom et le numéro choisis seront effacés.

Ajustez le volume du signal d'essai sonore

MENUE

Appuyez sur Menu.

Choisissez le menu pour régler le volume du signal d'appel sonore.

Appuyez sur OK.

Ajustez le volume à l'aide de la touche en haut/en bas. Si le symbole de la clochette barrée est choisi, le signal d'appel sonore est désactivé.

Appuyez sur OK. Le volume du signal d'appel sonore est

Changer l'heure et la date

MENU

Appuyez sur la touche Menu.

Sélectionnez le menu Heure et Date.

Appuyez sur OK.

Ajustez l'heure et la date avec la touche en haut/en bas.

Sélectionnez la date. Appuyez sur OK. Sélectionnez le mois. Appuyez sur OK. Sélectionnez l'année. Appuyez sur OK. Sélectionnez l'heure. Appuyez sur OK. Sélectionnez les minutes. Appuyez sur OK. L'heure et la date seront sauvegardées.

Retournez avec la touche "C".

Sélectionnez la langue

MENUE

Appuyez sur Menu.

Sélectionnez le Menu de la Langue.

Appuyez sur OK.

Sélectionnez la langue avec la touche en haut/en bas.

Appuyez sur OK.

Tonalité du clavier (activée par défaut)

MENU

Appuyez sur Menu.

Sélectionnez le menu Réglages spéciaux.

Appuyez sur OK.

Sélectionnez Tonalité clavier.

Appuyez sur OK.

Sélectionnez Tonalité clavier Activée/Désactivée à l'aide des touches Haut/Bas.

Appuyez sur OK.

Note : Pendant que vous numérotez, les tonalités des touches sont toujours audibles, même si la tonalité du clavier est désactivée.

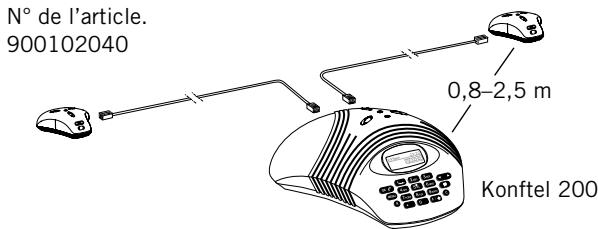

Microphones supplémentaires

Pour des locaux de grandes surfaces, le Konftel 200 peut être complété, d'une manière simple et rapide, avec deux modules microphones complémentaires. Ainsi il peut couvrir une surface de 70m². Avantages: Puissance accrue de la sonorité émise par les haut-parleurs, sensibilité accrue des microphones.

Les modules microphones peuvent être placés à une distance minimale de 0,8 m et à une distance maximale de 2,5 m de l'unité centrale. Elle doit être connectée avec le câblage suivant avant que la communication soit établie.

Lorsque les connexions ont été établies, le microphone de l'unité centrale est débranché et dans la fenêtre d'affichage apparait le nombre de modules branchés.

Les modules microphones sont livrés en deux versions avec un câblage de 1,5 m ou de 2,5 m. En cas de déconnexion des modules microphones, il peut être difficile de désemboiter les cosses de câblage ; on peut employer, par exemple, avec précaution, un tournevis ou un stylo à bille, pour faciliter l'opération.

Le volume des haut-parleurs peut même être ajusté à partir des modules microphones. L'équilibrage sonore peut également être effectué à partir des modules microphones. La touche en haut/en bas est appuyée en même temps. Un court grésillement se fait entendre.

Pour utiliser la fonction secret, appuyez sur la touche "Secret". La fonction secret prend le contrôle de tous les microphones connectés. Les indicateurs de microphone changent de la couleur verte à la couleur rouge.

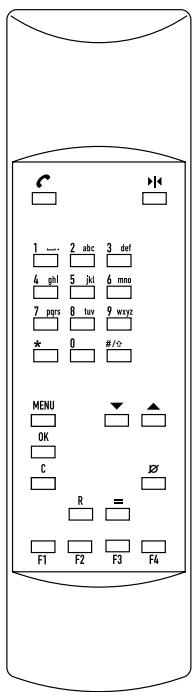

Télécommande

N° de l'article 900102038

Konftel 200 peut être complétée avec une télécommande. Toutes les fonctions peuvent être contrôlées à partir de l'endroit où vous vous trouvez sans prendre en considération que vous soyez debout ou assis.

22 Accessoires et pièces de rechange

900102040 Microphones supplémentaires

900102038 Télécommande

149110 Suspension de montage au plafond avec câbles

900103342 Câble de magnétophone

Prise de télé

208102012 Danemark

246102012 Finlande

250102012 France

276102012 Allemagne

826102012 Royaume-Uni

528102012 Pays-Bas

578102012 Norvège

724102012 Espagne

752102012 Suède

756102012 Suisse

Pièces de rechange

900102026 Transformateur secteur 12 V c. c.

Dépannage

1. Contrôlez que le microphone est activé pendant la communication. Les indicateurs verts de microphone doivent être allumés.
2. Vérifiez que le Konftel 200 est connecté au jack de téléphone analogique et l'entrée de la ligne téléphonique au-dessous du Konftel 200.
3. En cas de besoin, connectez, en parallèle, des câbles rallonges et contrôlez que le système fonctionne correctement. Sinon, adressez-vous à votre revendeur.
4. Débranche le microphone supplémentaire pour voir si le système fonctionne sans lui. Dans la négative, renvoyez tous les appareils pour réparation.
5. Si le Konftel 200 doit attendre une deuxième tonalité de numérotable, vous devez insérer une pause avec la touche Assourdissement/Pause en composant un numéro de téléphone en prévision ou dans le réseau.

Entretien

Nettoyez les équipements à l'aide d'un chiffon doux et sec. N'employez aucun liquide.

Unité centrale

Alimentation secteur:	Transformateur DC 240 V AC/12 V DC; 700 mA
Connexion télé:	Analogique PBX ou PSTN, RJ-11
Câble d'alimentation et de réseau analogique:	7,5 mètres, RJ-11 (télé), EIAJ classe IV (électricité)
Condition acoustique recommandée de la pièce:	Temps d'écho: <0,5 s Bruit de fond:<45 dBA
Réponse en fréquence:	200 - 3700 Hz
Volume du haut-parleur:	85 dB SPL (augmente si les modules microphones sont utilisés)
Amortissement de l'écho de la pièce:	208 ms
Amortissement linéaire de l'écho:	25 ms
Ajustement interieur automatique:	<1 ms d'impulsion (imperceptible)
Prise de sortie du	Jack télé de 3,5 mm. Le contact pour la connexion du magnétophone magnétophone ne peut être utilisé que pour les tensions SELV (Sécurité du Voltage le plus Bas) suivant la norme SS-EN 60 950.
Dimensions:	Diamètre: 232 mm
Poids:	700 g
Échelle de température:	5 - 40° C en état de fonctionnement
Hygrométrie:	20 % - 80 % sans condensation
EMC:	EN 50 081-1:1992 EN 55 024-1:1998 EN 60950
Sécurité électrique:	EN 60950
Approbation télécom:	EUROPEAN TBR21
Clavier:	19 touches
Compatibilité:	Konfetel 200 peut se raccorder à n'arrête quel central équipé d'une connexion analogue (POTS), par exemple Ericsson: MD110. Fenix. Siemens: Hicom. Nortel: Meridan. Philips: Sopho. Alcatel: 4200, 4400. Ascom: Ascotel.

Module microphonique (accessoires)

Alimentation en courant

électrique:

Courant arrivant de la prise de microphone

Câblage:

Microphone:

Captage omnidirectionnel

Indicateur de microphone :

Vert: microphone actif

Rouge: microphone inactif

Échelle de température:

5 - C en effet de fonctionnement

Clavier :

3 touches

Télécommande (accessoires)

Batteries:

4xR03,1,5V

Échelle de température:

5-40°C

Rayon d'action:

Jusqu'a 5m

Dimensions:

205 × 55 × 21 ~mm(L × L × H)

Poids:

140g

Clavier:

26 touches
