50 - Conférence téléphonique KONFTEL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Téléphone de conférence
Connectivité	Filaires
Nombre de microphones	3 microphones omnidirectionnels
Réduction de bruit	Oui
Compatibilité	Standard téléphonique analogique
Alimentation	Adaptateur secteur
Touches de contrôle	Touches volume, mute, appel
Indicateurs lumineux	Oui, pour état de la ligne et mute
Dimensions	Compact, forme arrondie
Poids	Léger
Utilisation recommandée	Réunions et conférences téléphoniques
Installation	Sur bureau
Matériau	Plastique robuste
Couleur	Gris clair
Garantie	Non précisé
Accessoires inclus	Câbles de connexion

FOIRE AUX QUESTIONS - 50 KONFTEL

Comment connecter le KONFTEL 50 à un ordinateur ?

Pour connecter le KONFTEL 50 à un ordinateur, utilisez un câble USB. Branchez une extrémité du câble à l'ordinateur et l'autre à l'appareil. Assurez-vous que les pilotes nécessaires sont installés.

Pourquoi le son est-il faible lors des appels ?

Vérifiez que le volume du KONFTEL 50 est réglé correctement. Utilisez les boutons de volume pour l'augmenter. Assurez-vous également que le microphone n'est pas obstrué.

Comment régler la qualité audio ?

Accédez aux paramètres audio dans le menu du KONFTEL 50. Vous pouvez ajuster les niveaux de volume, activer ou désactiver la réduction de bruit et configurer d'autres options audio.

Le KONFTEL 50 ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché à une source d'alimentation. Essayez d'utiliser un autre câble d'alimentation ou une autre prise. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment mettre à jour le firmware du KONFTEL 50 ?

Visitez le site Web de KONFTEL pour télécharger la dernière version du firmware. Suivez les instructions fournies sur le site pour effectuer la mise à jour.

Comment jumeler le KONFTEL 50 avec un téléphone mobile ?

Activez le Bluetooth sur votre téléphone mobile et mettez le KONFTEL 50 en mode de jumelage. Recherchez le KONFTEL 50 dans la liste des appareils disponibles sur votre téléphone et sélectionnez-le pour établir la connexion.

Que faire si le KONFTEL 50 ne se connecte pas au réseau ?

Vérifiez que le câble réseau est bien branché et que le réseau fonctionne correctement. Redémarrez l'appareil et essayez de vous reconnecter. Si le problème persiste, contactez votre administrateur réseau.

Comment réinitialiser le KONFTEL 50 aux paramètres d'usine ?

Pour réinitialiser le KONFTEL 50, accédez au menu des paramètres, sélectionnez l'option 'Réinitialisation' et suivez les instructions pour restaurer les paramètres d'usine.

MODE D'EMPLOI 50 KONFTEL

Téléphone de conférence Konftel 50

Français

Utilisation d'une centrale 4

Connexion et paramétrage ....4

Répondre à un appel....6

Établir un appel....6

Déroulement d'un appel ....6

Fin d'un appel ....7

Avec un ordinateur 8

Généralités ....8

Connexion via une carte son ....8

Autres options de connexion 12

Connexion d'un ordinateur à l'aide d'un adaptateur USB (accessoire)....12

Connexion par câble à un téléphone DECT ou à un GSM (accessoire)....13

Dépistage des pannes 14

Connexion....14

Son 15

Caractéristiques techniques 16

Accessoires, maintenance et garantie 18

Références de commande des accessoires....18

Maintenance et garantie 18

Trois témoins lumineux Vert - micro activé Rouge - micro désactivé Trois interlocuteurs Micro, capture du son à 360° Marche/arrêt Répond à un appel - Réduit le volume du haut-parleur Silence (Mute) Désactive le micro + Augmente le volume du haut-parleur Trim Règle la qualité du son

Le Konftel 50 est une unité de conférence qui se connecte par à divers téléphones en réseau, téléphones DECT, GSM ou ordinateurs. Le Konftel 50 est équipé d'un micro omnidirectionnel ultrasensible et de trois haut-parleurs qui, grâce à la technologie OmniSound® de Konftel, offrent une qualité sonore optimale et une réduction maximale de l'écho dans la pièce, même lorsque la personne qui parle se tient à une distance relative de l'unité.

Konftel 50 possède cinq boutons. Au-delà des fonctions classiques de mise sous tension, réglage du volume et silence, chaque touche possède d'autres fonctions permettant d'accéder à divers paramètres et fonctions. Merci de lire préalablement les chapitres du manuel correspondant à votre type de connexion et d'équipement pour tirer le meilleur parti de toutes les options.

Adaptateur

Câble de connexion électrique-prise secteur

Connexion de ligne Alimentation Chemin de câble Trous pour console murale

Câble de connexion électrique, 6 m

(Konftel 50-adaptateur)

Switchbox

(Konftel 50–prise de combiné téléphonique)

Câble de connexion du téléphone, 3 m

Câble de connexion informatique, 1,5 m

(Konftel 50 ordinateur)

combiné téléphonique t/9

Le site de Konftel, www.konftel.com propose des diverses suggestions d'applications et d'accessoires pour le Konftel 50 et les autres produits.

En cas de performances réduites du réseau GSM, par ex. une couverture médiocre, la qualité sonore peut être influencée. Ces problèmes ne dépendent pas du Konftel 50.

ENTRETIEN

Nettoyer à l'aide d'un chiffon doux et sec. Ne pas utiliser de liquide.

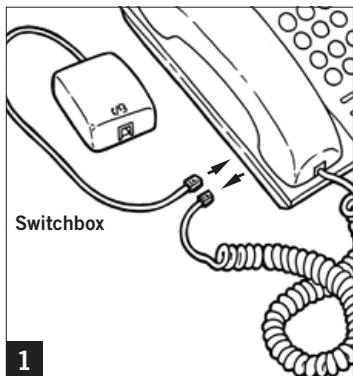

Switchbox 1

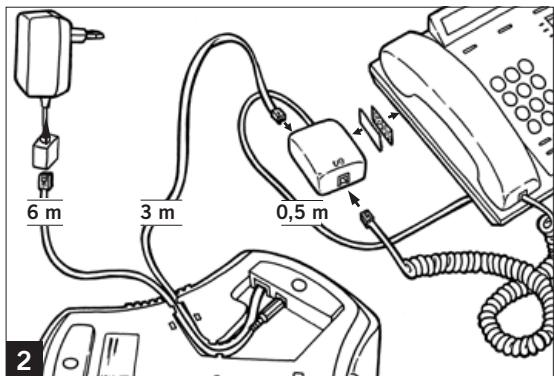

6 m 3 m 0,5 m 2

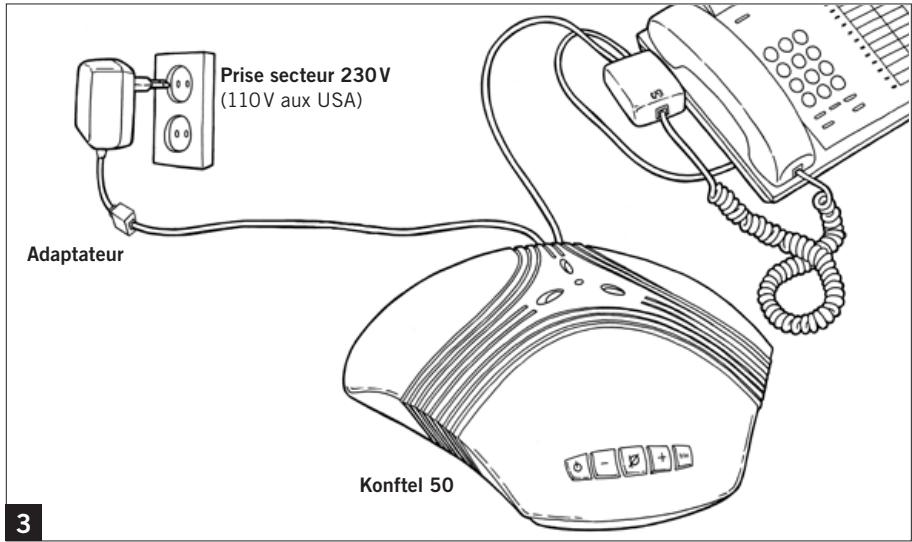

Prise secteur 230V (110V aux USA) Adaptateur Konftel 50

→ Connector le Konftel 50 au téléphone via la switchbox, comme illustré.
→Brancher le Konftel 50 sur le secteur à l'aide de l'adaptateur (voir illustration).
→ Tester l'équipement pour s'assurer de son bon fonctionnement et vérifier le réglage du micro.

Remarque: le sélecteur pour les différents types de téléphone est situé dans le bas de la switchbox. Pour plus d'informations en cas de panne, voir le chapitre Dépistage des pannes.

Utilisation d'un casque à la place du combiné

Un casque peut être connecté à la switchbox, à la place d'un combiné. Remarque : le casque doit être adapté au système téléphonique utilisé.

Réglage du volume du micro

Le volume du micro peut être réglé en cours d'appel. Toutefois, pour éviter de perturber la communication, il est préférable d'effectuer ce réglage lors d'un appel test consécutif à la connexion. Le volume se règle sur 5 niveaux.

ou

Appuyer pendant environ 3 secondes sur la touche silence; les témoins se mettent à clignoter et un signal se fait entendre.
→ Augmenter le volume du micro en appuyant sur la touche +; le réduire en appuyant sur -.

Régler le volume du micro en progressant d'un cran à la fois jusqu'à ce que la communication soit bien perçue par l'interlocuteur. Remarque : un niveau sonore trop élevé peut créer un écho ou un effet Larsen.

→ Appuyer sur la touche silence pour terminer le réglage de volume du micro sélectionné.

Le réglage du volume est sauvegardé en cas de panne de courant.

RÉPONDRE À UN APPEL

⇒ Répondre à l'appel en utilisant le téléphone de la manière accoutumée.
→ Appuyer sur la touche marche/arrêt pour allumer le Konftel 50 et passer en mode appel.
⇒ Poser le combiné sur le côté – il est à présent déconnecté.

ÉTABLIR UN APPEL

→ Décrocher et composer le numéro.
→ Appuyer sur la touche marche/arrêt pour allumer le Konftel 50 et passer en mode appel.
⇒ Poser le combiné sur le côté – il est à présent déconnecté.

DÉROULEMENT D'UN APPEL

Transfert d'un appel entre le Konftel 50 et un téléphone

→ Appuyer sur le touche marche/arrêt pour éteindre le Konftel 50 et retransférer l'appel vers le téléphone.

Réglage du volume du haut-parleur

→ Augmenter le volume du haut-parleur en appuyant sur la touche + ; le réduire en appuyant sur -.

Le volume se règle sur 15 niveaux. Remarque: le réglage de volume du téléphone influence également le volume du haut-parleur du Konftel 50.

Fonction silence

⇒ Appuyer sur la touche silence pour désactiver le micro.

Les témoins lumineux vert passent au rouge.

L'interlocuteur n'entend plus ce qui se dit.

Réappuyer sur la touche silence pour rétablir la fonction micro.

Réglage manuel du son

À l'allumage, le Konftel 50 se règle automatiquement pour supprimer l'écho. Il détecte également les changements dans la pièce et adapte en permanence les paramètres de l'appel. Si malgré cela le son reste médiocre, le Konftel 50 peut être réglé manuellement à tout moment.

Appuyer sur trim.

Un bref bruit parasite.

→ Raccrocher le combiné.

→ Appuyez sur la touche marche/arrêt pour mettre le Konftel 50 hors tension.

GÉNÉRALITÉS

Le Konftel 50 sert de haut-parleur et de micro pour tous les ordinateurs disposant d'une entrée micro et d'une sortie son. Le Konftel 50 se connecte également via une carte son USB (voir page 12).

Utilisation

Le Konftel 50 est compatible avec les programmes de téléphonie par internet (par ex. Skype). L'appel est établi, maintenu et terminé par le programme. Lorsqu'il est allumé, le Konftel fonctionne alors comme haut-parleur et micro.

Les touches de silence et de réglage manuel fonctionnent également lorsque l'appareil est connecté à un ordinateur (voir page 7).

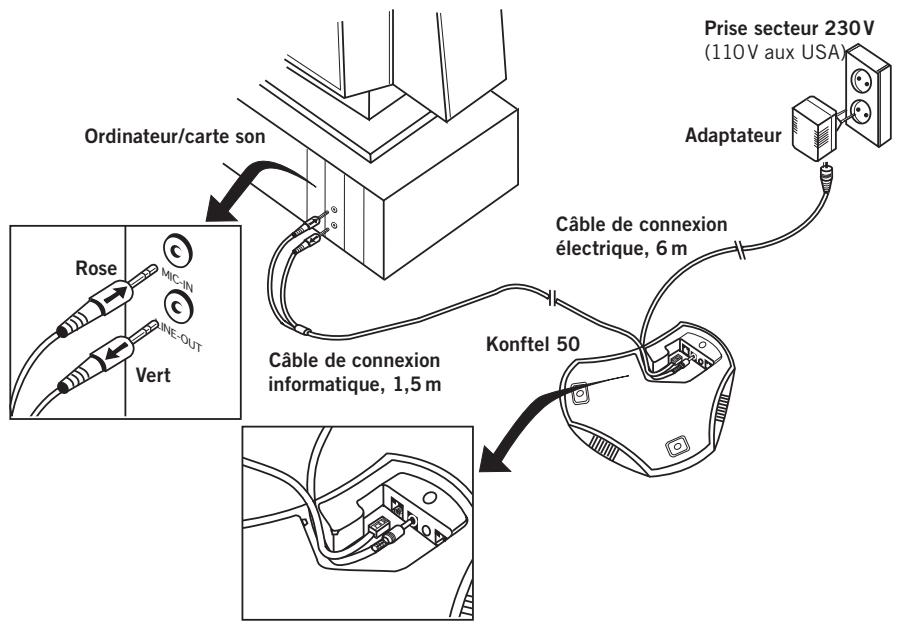

CONNEXION VIA UNE CARTE SON

Réaliser la connexion dans l'ordre illustré à la page suivante.

Ordinateur/carte son Rose MIC-IN INE-OUT Vert Câble de connexion informatique, 1,5 m Konftel 50 Prise secteur 230V (110V aux USA) Adaptateur Câble de connexion électrique, 6 m

→ Connecter le Konftel 50 à la carte son au moyen du câble en Y – voir l'illustration.
SORTIE DE LIGNE ---- OUT --- Vert ENTRÉ MICRO ---- IN ---- Rose
→Brancher le Konftel 50 sur le secteur à l'aide de l'adaptateur (voir illustration).
⇒ Démarrer l'ordinateur et allumer le Konftel 50 (via la touche marche/arrêt).
⇒ Vérifier et régler les paramètres de son et de volume de l'ordinateur (voir section suivante).

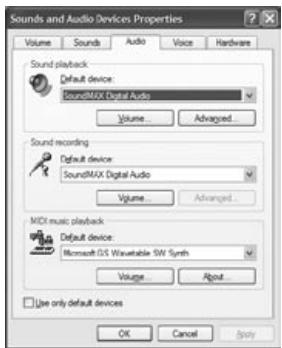

Vérifier le module son dans Windows

Voici comment cela se présente sur un ordinateur équipé de Windows XP. Remarque: la présentation peut varier en fonction du système d'exploitation. Sur un Macintosh, ouvrir le menu de paramétrage du système pour sélectionner les entrées son et régler les niveaux sonores.

→ Ouvrir propriétés pour Sound and Audio Devices. (Cliquer à l'aide du bouton droit de la souris sur l'icône du haut-parleur dans le champ Activity et sélectionner Adjust Audio Properties à partir du menu rapide, ou accéder au menu de démarrage: Start > Control panel > Sound and Audio Devices.

→ Cliquer sur l'onglet Audio et vérifier que la carte son de l'ordinateur est sélectionnée comme périphérique standard. Si ce n'est pas le cas, il faudra resélectionner la carte son de l'ordinateur dans l'application utilisée (par ex. Skype®) à chaque redémarrage de l'ordinateur.

Réglage du volume de haut-parleur sous Windows

→ Clique sur la touche Volume... sous Sound playback dans l'onglet Audio.
→ Régler le niveau sonore de manière à ce que le Volume principal (Volume Control) se trouve entre le niveau intermédiaire et le niveau maximum.

Ce réglage adapte le niveau en sortie de l'ordinateur. En cas de niveau sonore réduit, il convient d'augmenter le volume du Konftel 50 jusqu'au niveau maximum, ce qui peut être à l'origine d'un son flou et faible. Un niveau sonore élevé signifie que le volume du Konftel 50 peut être réglé sur un niveau intermédiaire et continuer à produire un excellent son via les haut-parleurs.

⇒ Vérifier le niveau sonore à la reproduction (par exemple, de toute source de son sur l'ordinateur). Remarque: le Konftel 50 doit être allumé.

Remarque: l'ordinateur possède également des réglages de volume distincts pour différentes sources sonores. Ces réglages de volume s'appliquent à la lecture au départ de chaque source sonore. Sélectionner Mute au niveau de l'entrée micro pour ne pas entendre sa propre voix dans les haut-parleurs. Un volume élevé peut être à l'origine d'un écho et d'un effet Larsen.

Réglage du volume du haut-parleur sur le Konftel 50

Si nécessaire, il est possible de régler le volume du Konftel 50 en cours de communication.

→ Augmenter le volume du haut-parleur en appuyant sur la touche +; le réduire en appuyant sur -.

Le volume se règle sur 15 niveaux.

Réglage du volume de micro sous Windows

→ Clique sur la touche Volume... sous Sound recording dans l'onglet Audio.
→ Régler l'entrée micro entre le niveau intermédiaire et le maximum. Établir un appel et, si nécessaire, régler le volume.

Lors du test du volume de micro, il est conseillé d'utiliser le programme de communication qui sera utilisé avec le Konftel 50.

Réglage du volume du micro sur le Konftel 50

Si nécessaire, régler le volume du micro sur le Konftel 50. Le volume se règle sur 5 niveaux. Remarque : le Konftel 50 doit être allumé.

→ Appuyer pendant environ 3 secondes sur la touche silence; les témoins se mettent à clignoter et un signal se fait entendre.
→ Augmenter le volume du micro en appuyant sur la touche +; le réduire en appuyant sur -.

Régler le volume du micro d'un cran à la dois jusqu'à atteindre le niveau correct.

→ Appuyer sur la touche silence pour terminer le réglage de volume du micro sélectionné.

Face inférieure du Konftel 50 Câble de connexion électrique, 6 m Adaptateur Prise secteur 230V (110V aux USA) Câble de connexion informatique, 1,5 m Port USB sur ordinateur Adaptateur USB avec câble (Référence 900102058)

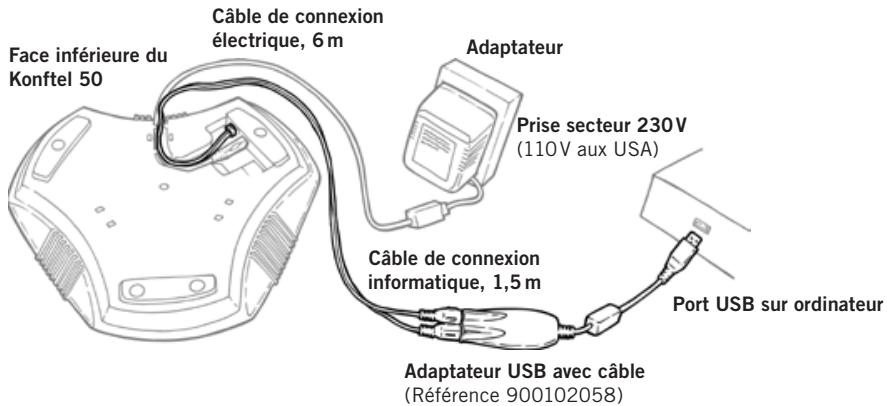

CONNEXION D'UN ORDINATEUR À L'AIDE D'UN ADAPTATEUR USB (ACCESSOIRE)

L'adaptateur USB fonctionne sert de carte son pour les ordinateurs ne disposant d'entrée et de sortie son.

⇒ Connecter l'adaptateur USB au Konftel 50 comme illustré.
Fiche verte ----Sortie SPK de l'adaptateur USB Fiche rose ----Sortie MIC de l'adaptateur USB
→ Connecter l'adaptateur USB sur un port USB de l'ordinateur, comme illustré.
→Brancher le Konftel 50 sur le secteur à l'aide de l'adaptateur (voir illustration).
→ Vérifier les propriétés sonores et régler le volume de la même manière que pour un ordinateur à entrées et sorties son intégrées (voir pages 9–11).

Veiller à ce que USB headset soit précisé comme périphérique standard. Si ce n'est pas le cas, sélectionner le casque USB comme périphérique son dans l'application utilisée (par ex. Skype ^® ) à chaque redémarrage de l'ordinateur.

Face inférieure du Konftel 50 Câble de connexion électrique, 6 m Adaptateur Prise secteur 230V (110V aux USA) GSM ou téléphone sans fil (DECT) Câble pour GSM, 1,5 m

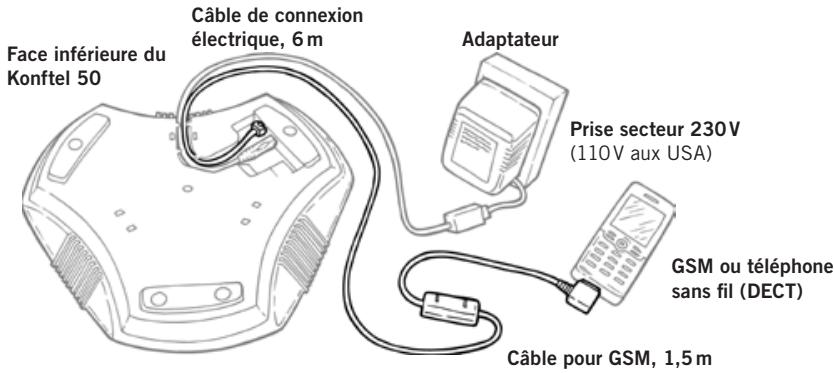

CONNEXION PAR CÂBLE À UN TÉLÉPHONE DECT OU À UN GSM (ACCESSOIRE)

Le Konftel 50 se connecte à un GSM ou à un téléphone DECT sans fil au moyen d'un câble (voir illustration). Les câbles sont disponibles en accessoires pour la plupart des modèles existant sur le marché. Pour plus d'information sur les accessoires, voir le site www.konftel.com.

→Brancher le Konftel 50 sur le secteur à l'aide de l'adaptateur (voir illustration).
→ Connecter le téléphone au Konftel 50 comme illustré.
→ Régler le volume du micro et du haut-parleur de la même manière que pour la connexion vers des centrales téléphoniques (voir pages 5–6).

Utilisation

Voir en pages 6–7 comment établir un appel, y répondre, utiliser les fonctions silence et réglage.

Voici quelques problèmes pouvant survenir à la connexion et l'utilisation du Konftel 50.

CONNEXION

Centrale téléphonique via switchbox

1. Le Konftel 50 est-il correctement connecté? Voir les instructions de connexion.
2. Des câbles d'extension ont-ils été ajoutés au système? Les retirer et refaire les connexions pour vérifier si le système fonctionne.
3. Vérifier la position du sélecteur au bas de la switchbox. Sélectionner la position I ou II selon le système de téléphone auquel le Konftel 50 est connecté.

Fabricant	Type de central	Position du sélecteur
ERICSSON	MD110	I
	BUSINESS PHONE	I
NORTEL	MERIDIAN 1	I
	COSMOS	I
PHILIPS	SOPHO	II
	ERGOLINE	I
ALCATEL	4200	I
	4400	I
SIEMENS	HIPATH	I
	HICOM	I

Pour d'autres types de central, commencer par sélectionner la position I puis la position II.

Ordinateurs

Si la sonnerie d'un appel entrant s'entend dans le casque ou le haut-parleur intégré de l'ordinateur, mais pas via le Konftel 50, vérifier si le logiciel et la carte son prennent en charge le duplex intégral.

SON

Pas de son

1. Les témoins sont-ils rouges? Si c'est le cas, c'est que la touche Silence est activée. Appuyer sur la touche pour désactiver la fonction.

Son médiocre, écho

1. Vérifier sa position. Le Konftel 50 se pose à plat sur une table. Éviter de le déplacer pendant une communication. Ne pas installer l'appareil trop près d'un mur ou plus bas que des objets tels que des lampes ou des pots de fleurs.
2. Régler le Konftel 50 manuellement. Voir les instructions de réglage manuel.
3. Le volume est-il bien réglé? Voir les instructions de réglage du volume du micro.
4. L'interlocuteur dispose-t-il d'une unité de conférence, d'une carte son ou d'un logiciel ne prenant pas en charge le duplex intégral.
5. Connectée à un ordinateur, l'unité peut provoquer un brouillage radioélectrique clairement audible. Le son s'arrête lorsque les interférences cessent.

Konftel 50

Alimentation:	Transformateur 12 V CC/230 V CA, 700 mA (Europe)
	Transformateur 12 V CC/110 V CA, 700 mA (USA)
Entrées:	ligne analogique IN/OUT, modulaire 6/6
	Rec (haut-parleur) -10 dBV (réglable)
	Broadcast (micro) -30 dBV (réglable)
Volume haut-parleur:	réglable sur 15 niveaux
Volume du micro:	réglable sur 5 niveaux
Atténuation de l’écho de la pièce:	208 ms
Atténuation de l’écho de ligne:	38 ms
Environnement:	Zone de réception <30 m^2
	Temps de réverbération dans la pièce <500 ms
	Bruit de fond <45 dBA
	Plage de températures: 0-40 °C
Sécurité électrique:	UL60950-1
	CAN/CSA C22.2 No. 60950
	EN60950
RF/EMC:	EN 55022 : 1998+A1 : 2000
	EN 61000-3-2 : 2000
	EN 61000-3-3 : 1995
	EN 55024 : 1998+A1 : 2001
	FCC Part 15 Certificate
Télécom:	FCC Part 68 Registration
	IC CS-03
Dimensions:	diamètre 232 mm
Poids:	700 grammes

Switchbox

Entrée combiné téléphonique: 4/4 modulaire
Entrée Konftel 50:	Câble, modulaire 6/6
Sortie téléphone:	Câble, modulaire 4/4. La fiche de connexion de la switchbox au réseau de téléphonie doit exclusivement être branchée sur une alimentation SELV conforme à SS-EN60950
Compatibilité:	se connecte à la plupart des centrales téléphoniques commercialisées

Câble d'ordinateur

Câble en Y:

1 x modulaire 6/4, 2 x Télé 3,5 mm. La fiche de connexion du Konftel 50 à l'ordinateur doit exclusivement être branchée sur une alimentation SELV conforme à SS-EN60950.

Adaptateur USB pour le son (accessoire)

Connexion USB:

USB 1.1 Full-speed

Configuration requise:

Pentium >200MHz, min. 256 MB RAM, port USB de réserve

RÉFÉRENCES DE COMMANDE DES ACCESSOIRES

Référence

9146030

900102058

900102070

900193328

900103339

Désignation

Support pour montage mural

adaptateur USB pour le son

Étui souple

Allonge téléphonique, 10 m

Allonge électrique, 10 m

Câbles de connexion GSM/DECT voir la rubrique

Accessoires Konftel 50 sur le site www.konftel.com

MAINTENANCE ET GARANTIE

Contacter un revendeur Konftel pour tout entretien de votre téléphone de conférence.

Voir le American User Guide pour les conditions de garantie et les informations relatives aux normes FCC américaine et IC canadienne (uniquement en anglais). Pour plus d'informations, contacter le service d'assistance Konftel.

Service d'assistance Konftel

[phone] (Lundi-vendredi 08.00-17.00)

E-mail: [e-mail]

USA et Canada

[phone] (Lundi-vendredi 08.00-17.00)

E-mail: [e-mail]

Konftel compte parmi les chefs de file de la communication amplifiée et des technologies audio. Nous développons et commercialisons des produits et technologies de téléconférence fondés sur un savoir-faire de pointe dans le domaine de l'acoustique et du traitement numérique des signaux. Tous nos téléphones de téléconférence se caractérisent par la même qualité audio – OmniSound® qui fournit un son cristallin. Pour en savoir plus sur Konftel et ses produits, rendez-vous sur www.konftel.com.

Développé par Konftel AB

Box 268, SE-901 06 Umeå, Sweden

Téléphone: [phone] Fax: [phone]

E-mail: [e-mail] Web: www.konftel.com
