Type de produit	Sèche-linge à condensation avec pompe à chaleur
Capacité	8 kg
Classe énergétique	A++
Dimensions approximatives	60 x 60 x 85 cm
Poids	50 kg
Alimentation électrique	220-240 V
Puissance	900 W
Fonctions principales	Programmes variés, départ différé, séchage intelligent
Entretien et nettoyage	Filtres à nettoyer régulièrement, réservoir d'eau à vider
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Protection contre la surchauffe, verrouillage enfant
Compatibilités	Compatible avec les programmes de séchage standard
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - EW7H4804DPEM ELECTROLUX

Pourquoi ma machine à laver ELECTROLUX EW7H4804DPEM ne démarre-t-elle pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé et que le programme de lavage est sélectionné.

Comment nettoyer le filtre de ma machine à laver ELECTROLUX EW7H4804DPEM ?

Pour nettoyer le filtre, ouvrez le panneau d'accès à l'avant de l'appareil, retirez le filtre en le tournant dans le sens inverse des aiguilles d'une montre, puis rincez-le à l'eau claire avant de le remettre en place.

Pourquoi ma machine à laver fait-elle du bruit pendant le lavage ?

Des bruits peuvent être causés par des objets coincés dans le tambour ou le filtre. Vérifiez également que l'appareil est de niveau et que les pieds sont bien ajustés.

Quel type de détergent dois-je utiliser avec ma machine à laver ELECTROLUX EW7H4804DPEM ?

Utilisez un détergent adapté aux machines à laver et veillez à respecter les dosages recommandés par le fabricant. Vérifiez également que le détergent est compatible avec les textiles que vous lavez.

Pourquoi l'eau ne s'évacue-t-elle pas de ma machine à laver ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre de vidange n'est pas bouché et que le système de drainage fonctionne correctement.

Comment programmer un cycle de lavage sur ma machine ELECTROLUX EW7H4804DPEM ?

Pour programmer un cycle, tournez le sélecteur de programme sur le cycle souhaité, ajustez la température et la vitesse d'essorage si nécessaire, puis appuyez sur le bouton 'Démarrer/Pause' pour lancer le lavage.

Mon linge sort humide après le lavage, que faire ?

Vérifiez que la vitesse d'essorage est suffisamment élevée pour le type de linge que vous lavez. Si le cycle s'arrête avant l'essorage, cela peut indiquer un déséquilibre de la charge.

Comment résoudre un code d'erreur sur ma machine à laver ELECTROLUX EW7H4804DPEM ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Suivez les recommandations pour résoudre le problème, qui peut inclure la vérification des connexions électriques ou des filtres.

Puis-je laver des vêtements délicats dans ma machine à laver ELECTROLUX EW7H4804DPEM ?

Oui, sélectionnez un programme délicat pour laver les vêtements sensibles. Utilisez un sac à linge pour protéger les textiles fragiles et suivez les instructions d'entretien sur les étiquettes.

MODE D'EMPLOI EW7H4804DPEM ELECTROLUX

Notice d'utilisation

TABLE des matières

1. INFORMATIONS DE SÉCURITÉ 3
2. CONSIGNES DE SÉCURITÉ 6 3. DESCRIPTION DE L'APPAREIL 7 4. PANNEAU DE COMMANDE 8
3. TABLEAU DES PROGRAMMES 9 6 OPTIONS 10
4. RÉGLAGES DE BASE 11
5. AVANT LA PREMIÈRE UTILISATION 12
6. UTILISATION QUOTIDIENNE 13
7. CONSEILS 15
8. ENTRETIEN ET NETTOYAGE 16
9. DEPANNAGE 19 13. DONNEES TECHNIQUES 20
10. FICHE D'INFORMATION PRODUIT EN RÉFÉRENCE AU RÉGLEMENT 1369/2017 DE L'UE. 22

Nous PENSES à vous

Merci d'avoir acheté un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, cet appareil a été conçu pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux.

Visitez notre site Web pour :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registrelectrolux.com

Acheter des accessoires, des consommables et des pièces de rechange

d'origine pour votre appareil :

www.electrolux.com/shop

Service et assistance à la clientèle

Utilisez toujours des pièces de rechange d'origine.

Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, Numéro de série.

Les informations se trouvent sur la plaque signalétique.

Avertissement/Mise en garde - Information de sécurité

Informations générales et conseils Informations environnementales

Sous réserve de modifications.

1. Informations de sécurité

Avant de commencer à installer et utiliser cet appareil, lisez attentivement les instructions fournies. Le fabricant ne pourrait pas être tenu responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

• Lisez les instructions fournies.

Avertissement!

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent le risque encouru.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Consignes générales de sécurité

• Ne modifiez pas les caractéristiques de cet appareil.
• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition. Le kit de superposition, disponible auprès d'un revendeur agréé, ne peut être utilisé qu’avec l'appareil indiqué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'installation (reportez-vous au livre d'installation).
• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (reportez-vous au livre d'installation).
• L'appareil ne doit pas être installé derrière une porte à serrure, une porte coulissante ni une porte battante dotée d'une charnière du côté opposé à l'appareil qui pourrait empêcher l'ouverture complète de la porte.
• Les orifices d'aération situés à la base ne doivent pas être obstrués par de la moquette, un tapis, ou tout type de revêtement de sol.
• ATTENTION : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Après l'installation, assurez-vous que la prise est accessible.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité.
• Respectez la charge maximale de 8 kg (reportez-vous au chapitre « Tableau des programmes »).
• N'utilisez pas l'appareil si certains articles ont été salis par des produits chimiques industriels.
• Retirez les peluches ou morceaux d'emballage accumulés.
• N'utilisez pas l'appareil sans filtre. Nettoyez le filtre à peluches avant ou après chaque utilisation. N'introduisez que du linge propre dans le sèche-linge. Il convient que les articles qui ont été salis par des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, la cire et les substances pour retarder la cire soient lavés dans de l'eau chaude avec une quantité supplémentaire de détergent avant d'être séchés dans le sèche-_linge à tambour.
• Il convient que les articles comme le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles étanches, les articles doublés de caoutchouc et les vêtements ou les oreillers comptant des parties en caoutchouc mousse ne soient pas séchés dans le sèche-linge.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Retirez des vêtements tous les objets pouvant provoquer un incendie comme les briquets ou les allumettes.
• AVERTISSEMENT: N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins de sortir immédiatement tout le linge et de le déplier pour dissiper la chaleur.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

2.1 Installation

Retirez l'intégralité de l'emballage. - N'installez pas et ne branchez pas un appareil endommagé. - Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. - Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. - N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiantes est inférieure à 5°C ou supérieure à 35°C. - L'appareil doit être installé sur un sol plat, stable, résistant à la chaleur et propre. Assurez-vous que de l'air circule entre l'appareil et le sol. - Déplacez toujours l'appareil en position verticale. - La surface arrière de l'appareil doit être positionnée contre le mur. - Une fois l'appareil installé à son emplacement permanent, vérifiez qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

Avertissement!

Risque d'incendie ou d'électrocution.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. L'appareil doit être relié à la terre. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur. Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multisocket et de rallonges.
• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• Ne touchez jamais le câble d'alimentation ni la fiche avec des mains mouillées.

Avertissement!

Risque de blessure, de choc électrique, d'incendie, de brûlures ou de dommage matériel à l'appareil.

• Cet appareil est exclusivement destiné à une utilisation domestique.
• Ne séchez pas d'articles endommagés (déchirés, effilochés) contenant un rembourrage ou un garnissage. Si le linge a été lavé avec un détachant, effectuez un cycle de rincage supplémentaire avant de lancer le cycle de séchage.
• Séchez uniquement les textiles adaptés au séchage dans un sèche-linge. Suivez les instructions de lavage figurant sur l'étiquette des textiles.
• N'utilisez pas l'eau de condensation/distillée pour préparer des boissons ni pour cuisiner. Elle peut entraîner des problèmes de santé chez les personnes et les animaux domestiques.
• Ne montez pas sur la porte ouverte de l'appareil et ne vous asseyez pas dessus. N'introduisez pas de linge non essoré dans l'appareil.

Avertissement!

Risque de blessure corporelle ou de dommages matériels.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez

Ne pas utiliser de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques. - Soyez prudent en nettoyant l'appareil pour éviter d'endommager le système de refroidissement.

Avertissement!

Risque d'endommagement de l'appareil.

Le compresseur et son système dans le sèche-linge sont remplis d'un agent spécial exempt de fluoro-chlorohydrocarbures. Ce système doit rester hermétique. L'endommagement de l'installation peut provoquer une fuite.

2.6 Maintenance

Pour réparer l'appareil, contactez un service après-vente/agréé.

Utilisez exclusivement des pièces d'origine.

Avertissement!

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique et de l'arrivée d'eau.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans le tambour.
• Jetez l'appareil en vous conformant aux exigences locales relatives à la mise au rebut des Déchets d'équipements électriques et électroniques (DEEE).

3. Description de l'appareil

Pour vous faciliter le chargement du linge ou l'installation, le hublot est réversible. (Reportez-vous à la notice séparée.)

1 Bac d'eau de condensation 2 Panneau de commande 3 Hublot de l'appareil 4 Filtre principal 5 Touche d'ouverture de la trappe du condenseur thermique 6 Fentes de circulation d'air 7 Pied réglable 8 Trappe du condenseur thermique 9 Cache du condenseur thermique 10 Manette de verrouillage du cache du condenseur thermique 11 Plaque de calibrage

4. Panneau de commande

1 Sélecteur de programme et touche ARRÊT ① 2 Voyants 3 Écran 4 Touche Minuterie 5 Touche Départ Différé 6 Touche Signal Sonore 7 Touche Anti-froissage

3 Touche Départ/Pause

Appuyez sur les touches, dans la zone portant le symbole ou le nom de l'option. Ne portez pas de gants lorsque vous utilisez le bandeau de commande. Assurez-vous que le bandeau de commande est toujours propre et sec.

4.1 Voyants

Voyants	Description
||||	Phase de séchage
♀	Phase de refroidissement
®	Phase anti-froissage
⇒	Condenseur
♀	Bac d'eau de condensation
®	Filtre
➀	Départ différé
®	Sécurité enfants
♀	Signaux sonores

1. TABLEAU DES PROGRAMMES

Voyants	Description
2 . 0 0	Durée du programme
1 0 ' - 2 . 0 0	Durée du séchage
3 0 ' - 2 0 h	Durée du départ différé

Programme	Charge 1)	Propriétés / Étiquette d'entretien des texti-les 2)
3) Coton Eco	8 kg	Le cycle peut être utilisé pour sécher du coton avec le degré de séchage « Coton - prêt à ran-ger», avec des économies d'énergie maximales.
Coton Très sec	8 kg	Degré de séchage : très sec.
Coton Prêt à Ranger	8 kg	Le cycle défini pour sécher tous types de cotons prêts à être ran-gés (prêt à ranger).
Coton Prêt à repasser	8 kg	Degré de séchage : adapté au repassage.
Synthétiques Très sec	3,5 kg	Degré de séchage : très sec.
Synthétiques Prêt à Ranger	3,5 kg	Degré de séchage : prêt à ran-ger.
Repassage Facile	1 kg (ou 5 chemi-ses)	Vêtements facibles à entretenir demandant un minimum de re-passage. Les résultats de sé-chage peuvent varier en fonction du type de textile. Dépliez-les le plus possible avant de les placer dans l'appareil. Une fois le programme terminé, sortez immédiatement les articles et accro-chez-les sur un cinctre.
Minuterie	5 kg	Avec ce programme, vous pou-vez utiliser l'option Minuterie et régler la durée du programme. Le temps de séchage doit être adapté à la charge, par ex. 2 heures pour 5 kg de coton.
Jeans	8 kg	Vêtements décontractés tels que les jeans, les sweats, avec diffé-rentes épaisleurs de tissu (par ex. au niveau du poignet, du col ou des coutures).
Sport	2 kg	Tenues de sport, textiles fins et légers, en microfibres, en poly-ester.
Draps	3 kg	Linge de lit comme des draps simples et doubles, des taies d'oreillers, des couvre-lits.
Soie	1 kg	Soie adaptée au sèche-linge.
Laine	1 kg	Lainages. Sèchage en douceur des lainages lavables. Sortez immédiatement les articles une fois le programme terminé.
Mixtes	3 kg	Cotons et textiles synthétiques. Programme basse température. Programme délicat avec de l'air chaud.

1) Poids maximal des articles secs. 2) Pour connaître la signification des symboles de textiles, consultez le chapitre CONSEILS PRATIQUES: Préparation du linge. 3) Le programme Coton Pré à Ranger ECO est le « Programme coton standard » conformément au Règlement UE de la commission N° 392/2012. Il est adapté au séchage du linge en coton humide normal. Il s'agit du programme le plus efficace en termes de consommation d'énergie pour sécher du linge en coton humide.

6.1 Minuterie

Cette option est uniquement compatible avec le programme Minuterie. Vous pouvez régler la durée du programme, d'un minimum de 10 minutes à un maximum de 2 heures. Le réglage de la durée doit correspondre à la quantité de linge dans l'appareil.

Nous vous recommandons de régler une durée plus courte pour les petites quantités de linge ou pour un seul article.

6.2 Anti-froissage

Prolonge la phase anti-froissage (30 minutes) à la fin du cycle de séchage jusqu'à 90 minutes. Après la phase de séchage, le tambour tourne quelques fois pour empêcher le linge de se froisser. Le linge peut être retiré durant la phase anti-froissage.

6.3 Signal sonore

L'alarme se fait entendre :

• À la fin du cycle au début et à la fin de la phase anti-froissage
• lors de l'interruption du cycle

Par défaut, l'alarme est activée. Vous pouvez utiliser cette fonction pour activer ou désactiver l'alarme sonore.

Vous pouvez activer l'option Signal Sonore avec tous les programmes.

6.4 Tableau des options

Programmes1)	Anti-froissage	Minuterie
Coton Eco	■
Coton Très sec	■
Coton Prêt à Ranger	■
Coton Prêt à repasser	■
Synthétiques Très sec	■
Synthétiques Prêt à Ranger	■
Repassage Facile	■
Minuterie	■	■
Jeans	■
Sport	■
Draps	■
Soie	■
Laine
Mixtes	■

Conjointement au programme, vous pouvez régler 1 ou plusieurs options. Pour les activer ou les désactiver, appuyez sur la touche correspondante.

7. Réglages de BASE

A. Minuterie Touche B. Départ Différé Touche C. Signal Sonore Touche

D. Anti-froissage Touche E. Départ/Pause Touche

7.1 Fonction sécurité enfants

Cette option empêche les enfants de jouer avec l'appareil pendant le déroulement d'un programme. Le sélecteur de programme et les touches sont verrouillés.

Seule la touche ARRÉT ① est déverrouillée.

Activation de l'option sécurité enfants :

1. Utilisez la sélection de programme pour sélectionner un programme.
2. Attendez environ 8 secondes.
3. Appuyez simultanément sur les touches (A) et (D) et maintenez-les enfoncées. Levoyant Sécurité enfants s'allume.

Le voyant Sécurité enfants s'allume.

Vous pouvez désactiver l'option Sécurité enfants pendant le déroulement d'un programme. Appuyez sur les mêmes touches et maintenez-les enfoncées jusqu'à ce que le voyant de la sécurité enfants s’éteigne.

7.2 Réglage du degré d'humidité résiduelle dans le linge

Pour modifier le degré d'humidité résiduelle dans le linge par défaut :

8. Avant la première utilisation

Les verrous à l'arrière du tambour se retirent automatiquement lorsque le sèche-linge est allumé pour la première fois. Il se peut que vous entendiez du bruit.

Pour débloquer les verrous à l'arrière du tambour :

1. Mettez l'appareil en marche.
2. Sélectionnez un programme.
3. Appuyez sur la touche Départ/Pause. Le tambour commence à tourner. Les verrous à l'arrière du tambour sont automatiquement désactivés.

Avant d'utiliser l'appareil pour sécher des articles :

• Nettoyez le tambour du sèche-linge avec un chiffon humide.
• Utilisez le sélecteur de programme pour sélectionner un programme.
• Attendez environ 8 secondes.
• Appuyez simultanément sur les touches (A) et (B) et maintenez-les enfoncées.

L'un de ces voyants s'allume :

• [0] = linge séché au maximum
• [0] = linge plus sec □ linge sec standard
• Appuyez à plusieurs reprises sur la touche (E) jusqu'à ce que le voyant du niveau correct s'allume.
• Pour confirmer le réglage, appuyez simultanément sur les touches (A) et (B) et maintenez-les enforcées pendant environ 2 secondes.
• Lancez un programme d'une heure avec du linge humide.

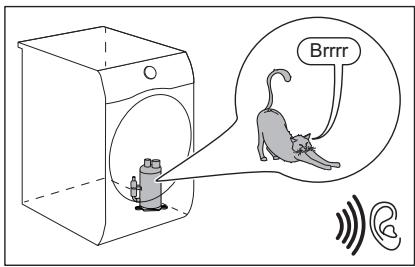

Au début du cycle de séchage (3 à 5 premières minutes) le niveau sonore peut être légèrement plus fort. Ceci est du au démarrage du compresseur. Ce phénomène est normal sur tous les appareils fonctionnant avec un compresseur comme les réfrigérateurs et congélateurs.

8.1 Odeur inhabituelle

L'appareil est soigneusement emballé.

Après le déballage du produit, vous pouvez constater une odeur inhabituelle. Ceci est normal sur les produits neufs.

L'appareil est constitué de plusieurs types de matériaux qui peuvent générer ensemble une odeur inhabituelle.

Au fil du temps et après quelques cycles de séchage, l'odeur inhabituelle disparaît progressivement.

8.2 Bruits

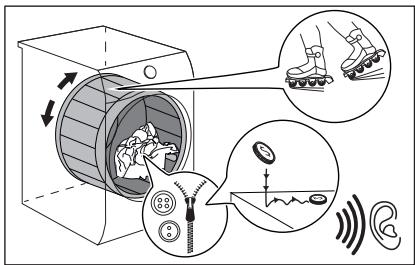

Différents bruits peuvent être émis à différentes phases du cycle de séchage. Ces bruits de fonctionnement sont tout à fait normaux.

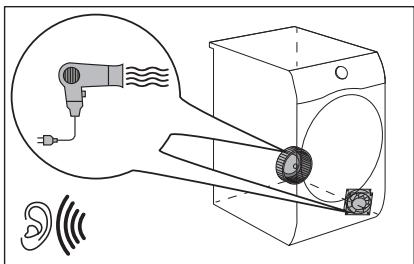

Fonctionnement des ventilateurs.

Fonctionnement de la pompe et transfert de la condensation dans le réservoir.

9.1 Démarrage d'un programme sans départ différé

1. Préparez le linge et chargez l'appareil.

Attention!

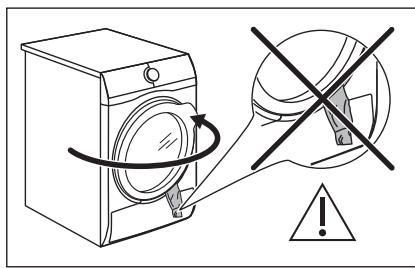

Assurez-vous que le hublot est fermé et que le linge n'est pas coincé entre le hublot de l'appareil et le joint en caoutchouc.

1. Réglez le programme et les options adaptés au type de charge. L'affichage indique la durée du programme.

Les vrais temps de séchage dépendent du type de charge (quantité et composition), de la température ambiant et du taux d'humidité dans votre linge après la phase d'essorage.

1. Appuyez sur la touche Départ/Pause. Le programme démarre.

9.2 Démarrage du programme avec départ différé

1. Réglez le programme et les options adaptés au type de charge.
2. Appuyez à plusieurs reprises sur la touche de départ différé jusqu'à ce que l'écran indique la durée de départ différé souhaitée.

Vous pouvez différer le départ d'un programme d'un minimum de 30 minutes à un maximum de 20 heures.

1. Appuyez sur la touche Départ/Pause. Le décompte du départ différé s'affiche. Lorsque le décompte est terminé, le programme démarre.

9.3 Changement de programme

1. Tournez le sélecteur de programme sur la position ① ARRÉT
2. Sélectionnez le programme.

9.4 À la fin du programme

Une fois le programme terminé :

• Un signal sonore intermittent retentit.

Le voyant clignote. Le voyant clignote. Le voyant Départ/Pause est allumé. L'appareil continue d'effectuer la phase anti-froissage pendant environ 30 minutes.

La phase anti-froissage évite les plis du linge.

Veuillez retirer le linge avant la fin de la phase anti-froissage. Pour meilleurs résultats, nous vous recommandons de ne retirer le linge que lorsque la phase est presque terminée.

Lorsque la phase anti-froissage est terminée :

Le voyant est allumé mais ne clignote pas. Départ/Pause s'éteint.

1. Tournez le sélecteur de programme sur la position ① ARRET
2. Ouvrez la porte de l'appareil.
3. Sortez le linge.
4. Fermez la porte de l'appareil. Causes possibles de résultats de séchage non satisfaisants:
5. Paramètres du degré de séchage par défaut non adaptés. Consultez le chapitre Réglage du niveau de séchage par défaut
6. La température ambiante est trop BASSE ou trop élevée. La température ambiante optimale est comprise entre 18 et 25°C.

Pensez toujours à nettoyer le filtre et à vider le bac d'eau de condensation lorsqu'un programme est terminé.

9.5 Fonction de veille

Pour réduire la consommation d'énergie, cette fonction éteint automatiquement l'appareil :

Au bout de 5 minutes si vous ne lancez aucun programme. Au bout de 5 minutes après la fin du programme de lavage.

10.1 Préparation du linge

Très souvent après le cycle de lavage, les vêtements sont mélangés et enchevêtrés.

Sécher des vêtements mélangés et enchevêtrés n'est pas efficace.

Pour garantir un flux d'air approprié et un séchage homogène, il est conseillé de secouer et de charger un par un les vêtements dans le sèche-linge.

Pour garantir un processus de séchage approprié :

• Fermez les fermetures à glissière.
• Fermez les boutons des housses de couette.
• Ne laissez pas de cordons ni de rubans dénoués pour le séchage (par exemple des cordons de tablier). Nouez-les avant de démarrer le programme.
• Videz les poches.
• Retournez les articles ayant un revêtement intérieur en coton. Le

revêtement en coton doit être tourné vers l'extérieur.

• Sélectionnez toujours le programme le plus adapté au type de linge.
• Ne mélangez pas les couleurs foncées et les couleurs claires. Utilisez un programme adapté pour le coton, le jersey et la bonneterie pour éviter qu'ils ne rétrécissent.
• Ne dépassez pas la charge maximale indiquée dans le chapitre des programmes ou sur l'affichage.
• Séchez uniquement du linge adapté au sèche-linge. Reportez-vous aux étiquettes des vêtements.
• Ne séchez pas les grands articles et les petits articles ensemble. Les petits articles peuvent se coincer dans les grands et ne pas sécher correctement.
• Secouez les tissus et les vêtements de grande taille avant de les placer dans le sèche-linge. Cela sert à éviter des zones d'humidité à l'intérieur du tissu après le cycle de séchage.

Étiquette d'en-tretien du texti-le	Description
○	Linge adapté au sèche-linge.
○	Linge adapté au sèche-linge à haute température.
○	Linge adapté au sèche-linge à basse température uniquement.
×	Linge non adapté au sèche-linge.

Attention!

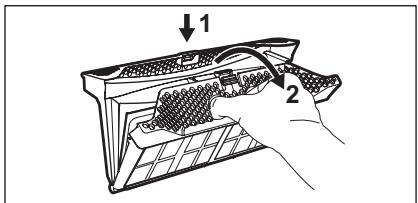

Évitez d'utiliser de l'eau pour nettoyer le filtré. Jetez plutôt les peluches à la poubelle (évitez la dispersion de fibre de plastique dans l'eau ambiant).

Pour obtenir les importantes performances de séchage, nettoyez le filtre régulièrement ; un filtre obstrué allonge les cycles et augmente la consommation d'énergie. Utilisez votre main pour nettoyer le filtre et, si nécessaire, un aspirateur.

1. 3.

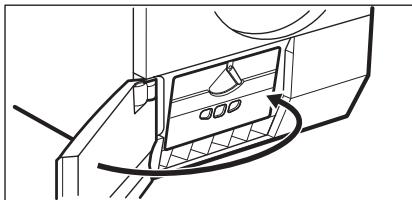

11.2 Vidange du bac d'eau de condensation

Vous pouvez utiliser l'eau du bac d'eau de condensation comme eau distillée (par exemple pour les fers à vapeur). Avant d'utiliser l'eau, éliminez les résidus avec un filtre.

Attention!

Ne touchez pas les surfaces métalliques à mains nues. Risque de blessure. Portez des gants de protection. Nettoyez-les doucement pour ne pas endommager la surface métallique.

Attention!

Risque de dégradation du capteur d'humidité. N'utilisez pas de matières abrasives ou de laine d'acier pour nettoyer le capteur.

Pour assurer les salariés résultats de séchage, l'appareil est équipé d'un capteur d'humidité en métal. Il est placé sur la face intérieure de la zone de la porte.

Au fil du temps, la surface du capteur peut devenir sale, ce qui détériore les performances de séchage.

Nous conseillons de nettoyer le capteur au moins 3 ou 4 fois ou si vous constatez une baisse des performances de séchage.

Pour le nettoyer, vous pouvez utiliser le côté plus dur d'une éponge à vaisselle et un peu de vinaigre ou de liquide vaisselle.

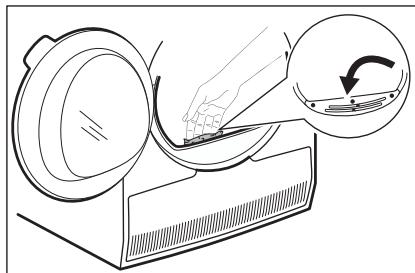

Pour nettoyer le capteur :

1. Ouvrez la porte de chargement.
2. Nettoyez les surfaces du capteur d'humidité en essuyant la surface en métal plusieurs fois.

Avertissement!

Débranchez l'appareil avant de le nettoyer.

Utilisez un détergent savonneux doux standard pour nettoyer la surface interne du tambour et ses aubes. Séchez les surfaces nettoyées avec un chiffon doux.

Attention!

N'utilise pas de matières abrasives ou de laine d'acier pour nettoyer le tambour.

11.6 Nettoyage du bandeau de commande et de l'enveloppe

Utilisez un détergent neutre standard pour nettoyer le bandeau de commande et le boîtier.

Nettoyez-les à l'aide d'un chiffon humide. Séchez les surfaces nettoyées avec un chiffon doux.

Attention!

Ne nettoyez pas l'appareil à l'aide de produits de nettoyage pour meubles ou autres pouvant entraîner une corrosion.

11.7 Nettoyage des fentes de circulation d'air

Utilisez un aspirateur pour retirer les peluches des fentes de circulation d'air.

12. Dépannage

Problème	Solution possible
Vous ne pouvez pas allumer l'appareil.	Assurez-vous que la fiche du cable d'alimentation est bien insérée dans la prise de courant.
	Vérifiez le fusible dans la boîte à fusibles (installation domestique).
Le programme ne se lance pas.	Appuyez sur Départ/Pause.
	Vérifiez que la porte de l'appareil est fer-mée.
Le hublot de l'appareil ne ferme pas.	Vérifiez que le filtre est correctement installé.
	Assurez-vous que le linge n'est pas coin-cé entre le hublot de l'appareil et le joint en caoutchouc.
L'appareil s'accête en cours de fonction-nement.	Vérifiez que le bac d'eau de condensa-tion est vide. Appuyez sur la touche Dé-part/Pause pour relancer le programme.
	La charge est trop petite, augmentez la charge ou utilisez le programme Minute-rie.
La durée du cycle est trop longue ou n'ofre pas des résultats de séchage satisfai-sants.1)	Assurez-vous que le poids du linge est ajusté à la durée du programme.
	Assurez-vous que le filtre est propre.
	Le linge est trop mouillé. Essorez une nouvelle fois le linge dans le lave-linge.
	Assurez-vous que la température de la pièce est comprise entre +5 °C et +35 °C. La température ambiente optimale est comprise entre 18 °C et 25 °C.
	Sélectionnez le programme Minuterie ou Très sec.2)
L'affichage indique Err.	Si vous souhaitez sélectionner un nou-veau programme, vous doivent éteindre puis rallumer l'appareil.
	Assurez-vous que les options sont compatibles avec le programme.
L'affichage indique (par exemple E51).	Éteignez puis rallumez l'appareil. Démarrez un nouveau programme. Si le problème persististe, contactez le service après-venture.

1) Le programme s'arrête automatiquement au bout de 6 heures. 2) Il est possible que certaines parties des gros articles à sécher restent humides (par ex. les draps).

Si les résultats de séchage ne sont pas satisfaisants

Le programme réglé n'était pas adaptable. Le filtre est obstrué. Le condenseur est obstrué. - Vous avez introduit trop de linge dans l'appareil. - Le tambour est sale. Réglage erroné du capteur de conductivité (reportez-vous au

chapitre « Réglages - réglage du degré d'humidité résiduelle dans le linge » pour un meilleur réglage).

• Les fentes de circulation d'air sont obstruées.
• La température de la pièce est trop élevée ou trop BASSE (la température optimale est comprise entre 19 °C et 24 °C)

Données techniques

Hauteur x Largeur x Profondeur	850 x 596 x 638 mm (maximum 662 mm)
Profondeur max. avec hublot ouvert	1107 mm
Largeur max. avec hublot ouvert	958 mm
Hauteur régliable	850 mm (+ 15 mm - réglage des pieds)
Capacité du tambour	118 l
Charge maximale	8 kg
Tension	230 V
Fréquence	50 Hz
Niveau de puissance sonore	67 dB
Puissance totale	900 W
Classe d'efficacité énergétique	A+
Consommation énergétique du programme standard pour le coton avec une charge complète. 1)	2,60 kWh
Consommation énergétique du programme standard pour le coton avec une charge partielle. 2)	1,38 kWh
Consommation énergétique annuelle3)	308,20 kWh
Puisance absorbée en mode « Veille »4)	0,50 W
Puisance absorbée en mode étant 4)	0,50 W
Type d'utilisation	Domestique
Température ambiente permise	+ 5 °C à + 35 °C
Niveau de protection contre l'infiltration de particules solides et d'humidité assure par le couvercle de protection, excepté là où l'équipement basse tension ne dispos-se d'aucune protection contre l'humidité	IPX4
Ce produit contient des gaz à effet de serre, hermétiquement scellés
Désignation du gaz	R134a
Poids	0,30 kg
Potentiel global de réchauffement (GWP)	1430

1) En référence à la norme EN 61121. 8 kg de coton essoré à 1 000 tr/min. 2) En référence à la norme EN 61121. 4 kg de coton essoré à 1 000 tr/min. 3) Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complète ou partielle, et la consommation des modes BASSE consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil (RÉGLEMENT (UE) No 392/2012). 4) En référence à la norme EN 61121.

Les informations fournies dans le tableau ci-dessus sont conformes à la directive d'application 392/2012 de la réglementation 2009/125/CE de la Commission européenne.

13.1 Données de consommation

Programme	Vitesse d'essorage / humidité résiduelle	Temps de séchage1)	Consommation énergétique2)
Coton Eco 8 kg
Prêt à Ranger	1400 tr/min / 50%	147 min.	2,03 kWh
	1000 tr/min / 60%	179 min.	2,60 kWh
Coton 8 kg
Prêt à repasser	1400 tr/min / 50%	113 min.	1,47 kWh
	1000 tr/min / 60%	135 min.	1,79 kWh
Coton Eco 4 kg
Prêt à Ranger	1400 tr/min / 50%	86 min.	1,14 kWh
	1000 tr/min / 60%	102 min.	1,38 kWh
Synthétiques 3,5 kg
Prêt à Ranger	1200 tr/min / 40%	58 min.	0,71 kWh
	800 tr/min / 50%	72 min.	0,90 kWh

1) Pour les charges partielles, la durée du cycle est plus courte et l'appareil utilise moins d'énergie. 2) Si la température ambiantе n'est pas adaptée et/ou si le linge est mal essoré, la durée du cycle peut être prolongée et la consommation d'énergie peut augmenter.

1. FICHE D'INFORMATION PRODUIT EN REFERENCE AU REGLEMENT 1369/2017 DE L'UE

Fiche d'informations produit
Marque	Electrolux
Modèle	EW7H4804DP PNC916098707
Capacité nominale en kg	8
Sèche-linge à évacuation ou à condensation	Condenseur
Classe d'efficacité énergétique	A+
Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complête ou partielle, et la consommation des modes BASSE consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil.	308,20
Sèche-linge automatique ou non automatique	Automatique
Consommation d'énergie du programme standard pour le coton en kWh pour une charge complête	2,60
Consommation d'énergie du programme standard pour le coton en kWh pour une charge partielle	1,38
Consommation d'énergie en mode arrêt en W	0,50
Consommation d'énergie en mode laissé sur marche en	0,50
Durée en mode Veille en minutes	10
Le « programme standard pour le cotton » utilisé avec une charge complète et partielle est le programme de séchage standard utilisé pour les informations de l'étiquette énergétique et de la fiche produit. Il est adapté au séchage du linge en coton normalement humide et est le programme le plus efficace en termes de consommation d'énergie pour le coton.
Durée pondérée du « programme standard pour le cotton avec une charge complète et partielle » en minutes	135
Durée du « programme standard pour le cotton avec une charge complète » en minutes	179
Durée du « programme standard pour le cotton avec une charge partielle » en minutes	102
Classe d'efficacité de la condensation sur une échelle al-vant de G (moins efficace) à A (plus efficace)	B
Efficacité moyenne de la condensation du programme standard pour le cotton avec une charge complète, en pourcentage	81
Efficacité moyenne de la condensation du programme standard pour le cotton avec une charge partielle, en pour-centage	81
Efficacité de la condensation pondérée du « programme standard pour le cotton avec une charge complète et partielle »	81
Niveau sonore en dB	67
Appareil intégrable O/N	Non

Les informations fournies dans le tableau ci-dessus sont conformes à la directive d'application 392/2012 de la réglementation 2009/125/CE de la Commission européenne.

15. En matière de protection de l'environnement

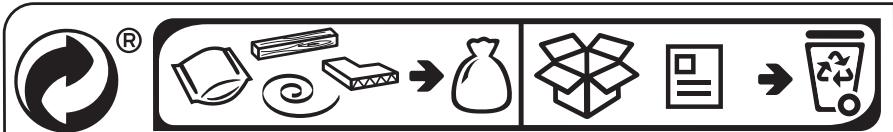

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR
