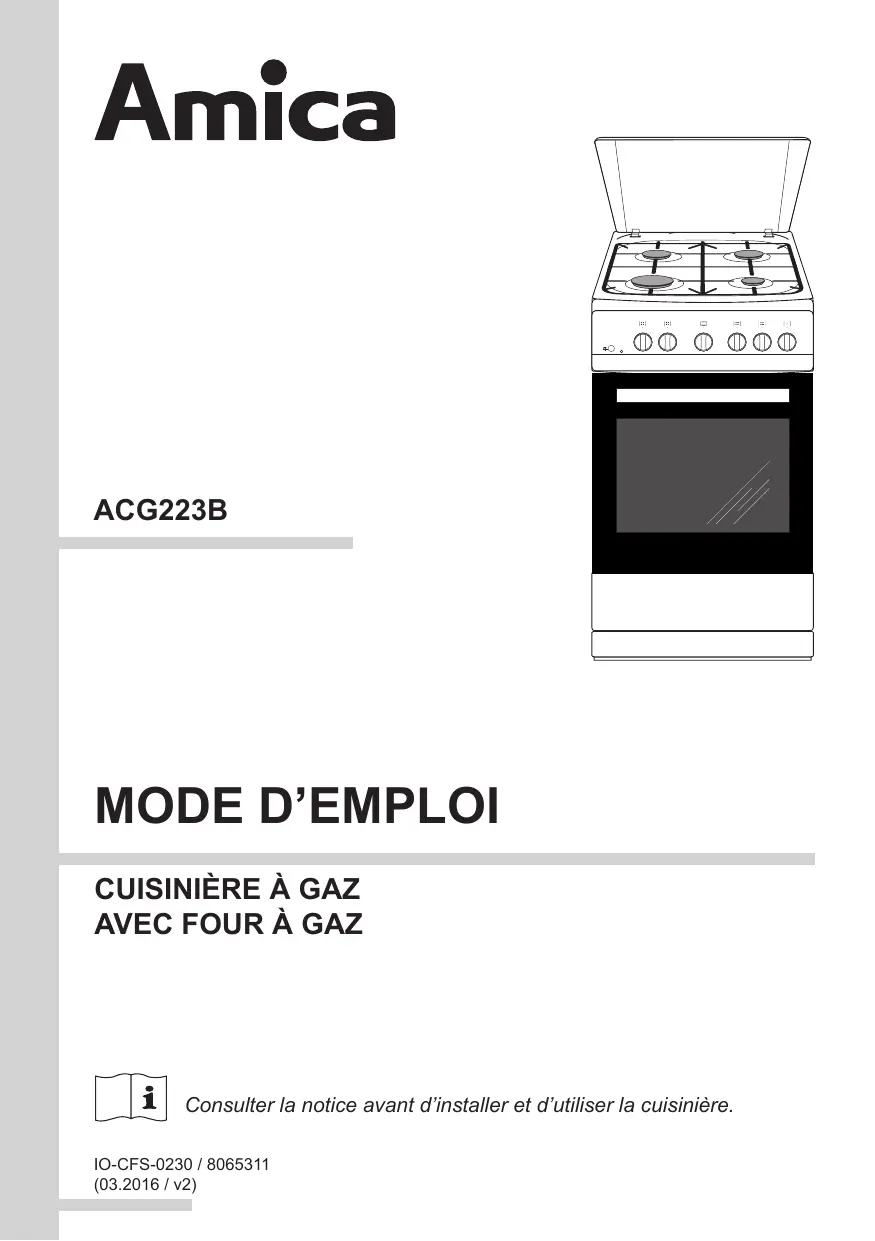

MODE D'EMPLOI ACG223B AMICA

CUISINIÈRE À GAZ AVEC FOUR À GAZ

Consulter la notice avant d'installer et d'utiliser la cuisinière.

IO-CFS-0230 / 8065311

(03.2016 / v2)

CHER(S)CLIENT(S),

La cusinière Amica combine à la perfection la capacité d'utilisation et une efficacité optimale. ÀpRES lecture de ce mode d'emploi, vous n'auraz aucun problème pour utiliser ses fonctionnalités.

À la sortie de l'usine, avant d'être emballée, la cusinière a passé tous les tests de sécurité et de compatibilité.

Prière de dire attentivement ce mode d'emploi avant la première mise en marche de l'appareil. Respecter les indications vous permettra d'éviter toute utilisation incorrecte.

Conserve ce mode d'emploi dans un endroit accessible.

Le respect des recommendations de ce mode d'emploi vous préservera de risques importants.

Note!

N'utiliser l'appareil qu'après avoir lu ce mode d'emploi.

La cuisine a ete conue quenquement pour un usage domestique.

Le fabricant se reserve le droit d'effectuer des modifications sans conséquences sur le fonctionnement de l'appareil

En cas de doute ou si vous ne comprendez pas toutes les instructions de ce mode d'emploi, vous pouvez contacter notre service consommateur qui vous guidera en tous points utiles.
Le n° de téléphone est : 01.56.48.06.31.

INDICE

Informations generales 2
Consignes de sécurité 4
Conseils d'économie d'énergie 11
Fin de vie de l'appareil 12
Description de l'appareil 13
Caracteristiques du produit 14
Installation (note à l'installateur) 15
Mode d'utilisation 22

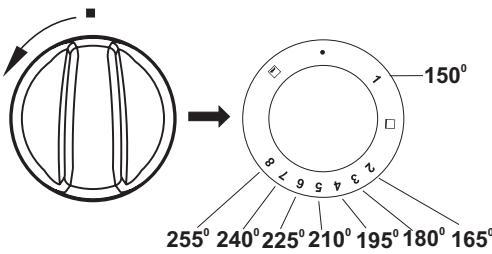

Fonctions du four et de son utilisation 24
Utilisation du four - conseils pratiques 27
Nettoyage et maintenance de la cuisine 30
Situations d'urgence 34
Données techniques 35

Les principes et les dispositions contenus dans ce mode d'emploi doivent s'appliquer obligatoirement.

Ne pas permettre l'utilisation de la cusinière aux personnes n'avant pas pris connaissance de ce mode d'emploi

Installation

• Les matériaux d'emballage (par ex. les films plastiques, les polystyrenes) représentent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de portée des enfants
• Cet apparéil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet apparéil.
• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles
• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique et dans cette notice.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Lorsqu'il est correctement installé, votre produit répond à toutes les exigences de sécurité prévues pour cette catégorie de produit. Cependant une attention particulière doit être prise pour le dessous de l'appareil car il n'est ni conscience ni destiné à être touché et peut partager des bords tranchants ou rugueux, qui peuvent cause des blessures.
• Cet apparéil est lourd ; faites attention lors d'un déplacement.
• Cet apparéil est fragile. Transportez-le dans sa position d'utilisation, faites attention lors de son déplacement et installation.
• Lors du déballage, vérifie que l'appareil n'est pas endommagé En cas de doute, ne l'utilisez pas et contactez le magasin vendeur.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements au réseau électrique, la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
• Avertissement : Avant d'acceder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
• Il est interdigit de relier l'installation de gaz à tout cable d'antenne, par exemple antenné radio.
• Instruction de mise à la Terre : Cet apparéil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire le risque de chic électrique en fournissant un accès au courant électrique de plus faible résistance. Cet apparéil est équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec tous les codes et règles locaux.

Aération

• ATTENTION: L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l' apparéil : dévelopir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe>.

Utilisation

• Cét apparéil doit être utilisé uniquement pour l'usage pour lequel il a été créé, c'est à dire pour la cuisson domestique de denrées alimentaires. Tout autre usage de l' apparéil serait considéré comme inapproprié et, par conséquent, dangereux. Le fabricant décline toute responsabilité pour tout dommage causé par un usage inapproprié ou incorrect de l' apparéil.
• ATTENTION: Cét appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à autres fin, par exemple le chauffage d'un local.
• Il est interdirit de modifier les caractéristiques techniques ou de tenter de modifier l'appareil de chaque façon que ce soit.
• MISE EN GARDE: Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments

chauffants. Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue. Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprendnent les dangers encourus. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants, sans surveillance.

• Surveiller les enfants durant l'utilisation de la cuisine nière. L'enfant peut être brûlé par les éléments particulièrement chauds, notamment les brûleurs de la plaque de cuisson, le four, la grille de la plaque de cuisson, la porte vitrée du four, les casseroles bouillantes...
• Si le cordon d'alimentation est endommagé, il doit être remplaced par un cable ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
• Débranchetz toujours l'appareil avant de procéder à son nettoyage ; de changer la lampe déclairage ; de déplacer l'appareil ou de nettoyer le sol sous l'appareil.
• Ne pas brancher l'appareil à une prise de courant non protégée contre les sur-charges (fusible).
• Ne jamais utiliser de prises multiples ou de rallonge pour brancher l'appareil.

• Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuteurie extérieure ou par un système de commande à distance séparé.
• MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• MISE EN GARDE : les parties accessibles peuvent devenir chaudes au cours de l'utilisation ou quand le grill est utilisé. Il est recommendé d'éloigner les jeunes enfants.
• Ne pas stocker dans cet apparéil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
• Ne permettre en route la vanne du raccord du gaz ou la vanne de la bouteille de gaz qu'aupres avoir verifié que tous les boutons sont en position « fermé »
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à proximé ou sur l'appareil.
• Si votre cuisine est conforme un couvercle, il convient d'enlever tout résidu de débordement avant de l'ouvrir.
• Si votre cuisinière compte un couvercle, il convient de laisser refroidir la table de cuisson avant de le fermer.
• Les foyers ne doivent pas etre mis en marche a vide, sans casseroles.
• N'utilise jamais ce produit si le cable d'alimentation, le bandeau de commande ou toute autre partie sont endommages de manière telle que l'intérieur de l'appareil est accessible.
• S'assurer que les petits apparèils electroménagers ou leur cable d'alimentation n'entrent pas directement en contact avec le four chaud ou la plaque de cuisson, car leur isolation n'est pas résistant à haute Températures.

• Utiliser une batterie de cuisine adaptée et étant compatible avec votre apparéil.
• Les liquides renversés doivent être nettoyés de la table de cuisson avant de la faire fonctionner.
• Prendre les précautions nécessaires pour ne pas inonder le brûleur lors de l'ébulition des liquides.
• MISE EN GARDE: Laisser cuire des alimentents sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.

NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêté l'appareil puis couvrir les flames par exemple avec un couvercle ou une couverture anti-feu.

MISE EN GARDE: Risque d'incendie: ne pas entreposer d'objets sur les surfaces de cuisson.

• La préparation des mets dans des recipients en aluminium ou plastique sur les foyers chauds n'est pas permise. Ne déposezaucun objecten plastique ou en feuille d'aluminium sur le foyer.
• Lors de son'utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four. Eloigner les jeunes enfants.
• Éviter d'inonder ou de salir les brûleurs. Nettoyer et sécher les brûleurs encrassés immidiatement après leur refroidissement.
• Ne pasposer des cassetoles directement sur les brûleurs,
• Ne pas provoquer de chocol sur les boutons ou aux brûleurs.
• Il est interdir de souffler pour eteindre le feu du bruleur.
• Ne pas poser sur la porte du four ouverte des objets d'un poids supérieur à 15 kg et sur les grilles de la table de cuisson d'un poids supérieur à 10 kg par brûleur ou d'un poids total supérieur à 40 kilos pour la totalité de la grille.

• Il est interdit de ranger dans le tiroir des recipients ou d'autres éléments ainsi que des matérieliaux inflammables ; la température à l'intérieur pouvant être très importante.
• La chaleur peut provoquer des fissures sur le couvercle en verre. Avant de le baisser,mettre hors fonction l'ensemble des brûleurs.

• Ne JAMAIS essayer d'eteindre le feu avec de l'eau, mais débrancher l'appareil et couvrir la flamme avec un couvercle ou une couverture ininflammable.
• Risque d'incendie: ne pas accumulator d'objets sur la surface de cuisson.
• Ne pas utiliser des toiles abrasives ou des outils métalliques coupants pour le nettoyage de la porte en verre, cette pratique entraînant le rayage de la surface, voire à terme la fissuration du verre.
• Ne pas utiliser d'appareil de nettoyage à la vapeur.
• La température des surfaces accessibles peut être élevé lorsque l'appareil est en fonctionnement.

Entretien

• Avant d'utiliser le nettoyage automatique par catalyse, les éclaboussures excessives doivent être enlevées. Se référer au paragraphe 'Nettoyage et entretien de la cusinière' qui précise quels ustensiles doivent être laissés dans le four pendant le nettoyage.
• Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur. Exigez des pieces de rechange certifiées Constructeur.
• Lors d'une panne, la cuisine ne peut etre réutilisée qu'apres sa remise en etat par un professionnel agree.
• SI VOUS SUSPECTEZ UNE FUITE DE GAZ, IL EST INTERDIT : d'utiliser des allumettes, de fumer, de brancher ou d'eteindre des dispositifs électriques (sonnerie ou interrupteur d'éclairage), d'utiliser autres apparèils électriques ou mécaniques qui pourrait provoquer l'apparition d'une étincelle électrique ou étincelle par percussion. Il est impératif de fermer immédiatement le robinet de la bouteille de gaz ou du réseau et de procéder à l'aération de la pierce. Ensuite, contacter une personne habititée afin d'éliminer la cause de l'accident.
• Dans le cas d'inflammation du gaz s'échépondant par une fuite, couper immédiatement le robinet d'arrivée de gaz.
• Dans le cas d'inflammation d'une fuite du gaz au niveau du robinet de la bouteille, il faut couvrir la bouteille par une couverture humide pour abaisser sa température et fermer la vanne de la bouteille. Dès que la bouteille est refroidie, la transporter dehors, à l'air libre. Il est interdit de réutiliser une bouteille déteriorée.
• Il est interdit de procéder aux modifications de l'alimentation en gaz de la cusinière, de la déplacer ou de modifier les installations d'alimentation par une personne non habilité. Pour procéder à ces travaux, il est conseilé de se rapprocher d'un professionnel né agéré.
• Lorsqu'un problème technique est rencontres, débrancher l'appareil de la source d'alimentation gaz et électrique et contacter le service après-vente.
• MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe du four pour éviter tout risque de chocolélectrique.
• Dans le cas d'un arrêt prolongé de la cusinière, fermer le robinet principal de l'installation de gaz ; dans le cas d'utilisation d'une bouteille de gaz, fermer le robinet après chaque utilisation.

Une utilisation responsable de l'énergie est une source d'économie mais aussi un geste très important pour notre environnement. Relevons le défi d'économie

d'énergie! Voici quelques conseils:

Utiliser des recipients de cuisson adaptations.

Le diamètre du fond de la casserole doit couvir complètement la couronne de la flamme du brûleur.

Assurez-vous de couvir vos reçipients par un couvercle.

• Propréte des brûleurs, de la grille de la plaque de cuisson, de la plaque de cuisson.

Les résidus de saletés perturbent le transfert de la chaleur, et s'ils sont fortement calcinés nécessitent souvent l'utilisation des produits difficilement dégradables dans l'environnement. Il faut préter une attention particulière à la propre dé ouvertures de la couronne du brûleur et des ouvertures des injecteurs.

• Éviter deSoulever trop régulierement le couvercle.

• Ne pas ouvrir trop souvent la porte du four.

Utiliser le four uniquement pour vos mets les plus volumineux.

La préparation d'une viande d'un poids inférieur à 1 kg est plus économique si vous utilise la plaque de cuisson.

• Utilisation de la chaleur résiduelle du four.

Si le temps de cuisson est supérieur à 40 minutes, etéindre le four 10 minutes avant la fin de la cuisson.

• Bien fermer la porte du four.

La chaleur s'échappe au travers des encrasements des joints de la porte. Il faut imperativement les nettoyer.

• Ne pas encastrer la cusinière à proximé directe des réfrigerateurs/congélateurs.

La consommation d'électricité augmenteait inutillement.

Pour la sécurité du transport, cet apparéil a été emballed avec des protections. Veuillez recycler les éléments de cet emballage conformément aux normes de protection de l'environnement.

Tous les matériaux utilisés pour les emballages sont inoffensifs pour l'environnement et ils sont 100% recyclables et portent un symbole de tri approprié.

Note: Des matériaux d'emballage (sachets en polyéthylène, morceaux de polystyrene, etc.) doivent rester inaccessibles aux enfants durant le déballage.

Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques etlectroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif

conformément à la directive européenne 2012/19/CE afin de pouvoir soit être recyclé soit demantélé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses

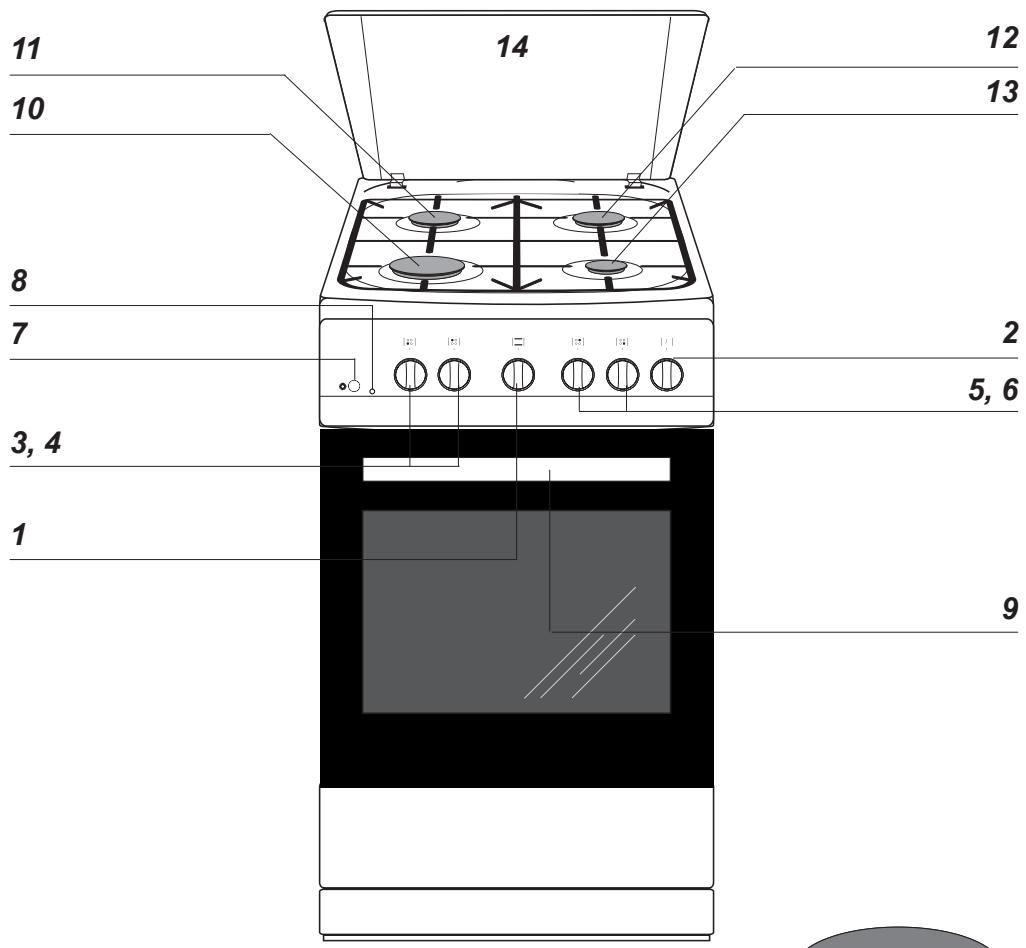

1:Manette du bruleur du four
2:Minuterie mécanique

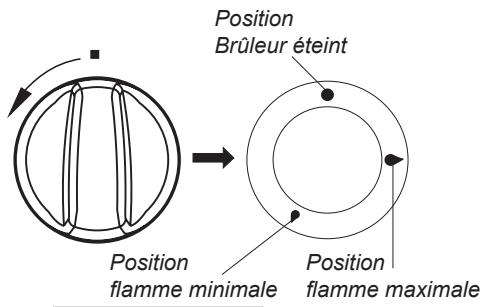

3, 4, 5, 6: Manettes de commande
des brûleurs de la plaque de cuisson
7: Interrupteur d'éclairage du four
8:Voyant de contrôle du grill
9: Poignée de la porte du four
10:Bruleur rapide
11: Brûleur semi-rapide
12:Bruleur semi-rapide
13: Brûleur auxiliaire

14: Couvercle
15: Thermocouple de sécurité
16: Allumage électronique

Ce tableau vous permettra de vous familiariser avec l'équipement de votre cuisineire

Type d'appareil

Brûleurs du plateau de cuisson

Éléments chauffants du four

Équipement de la cuisinière

Amica ↓

brûleurs rapiède puissance thermique 2,8 kW brûleurs semi-rapiède puissance thermique 1,8 kW brûleurs auxiliaire allumage du gaz allumage du gaz (1 main) thermocouple des foyerers

minutérie mécanique thermocouple du four bouton d'alumage du brûleur du four éclairage du four gradins fils jeu de parois à catalysse broche grille d'établissement plaque à patissierie lechefrite tiroir couvercle en métal couvercle en verre

ACG223B

1

2

1

+

+

+

+

+

+

+

+

+

1

1

1

+

Équipement de la cuisineire

Broche et berceau

Plaque à pâtisserie

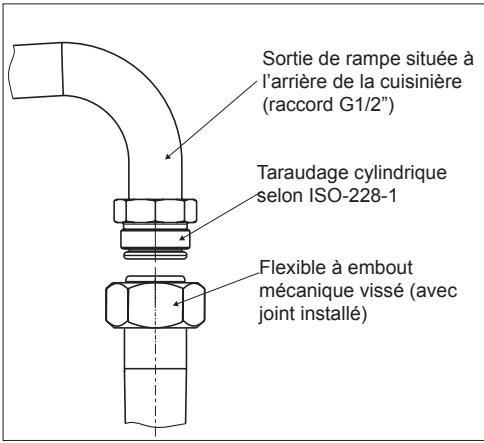

Cette notice est destinée au spécialiste agreeé chargede l'installation de cet apparéil. L'objectif de cette notice est d'assurer une installation et une maintenance optimales de l' apparéil.

• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les principes de réglage de cet apparéil sont indiqués sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

Aménagement de la cuisine

• Le local de la cuisine doit être dépourvu de toute humidité et facile à aérer. Il doit-disposer d'une ventilation en état de fonctionnement, conforme aux règlements techniques en vigueur.
  Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : dévelopir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).

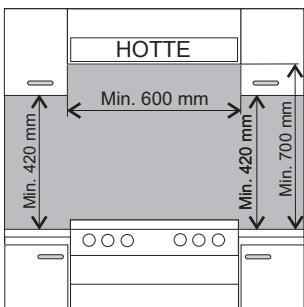

• Les hottes doivent être installées selon les recommendations de leurs modes d'emploi.
• Les conditions du local doivent également

assurer une arrivée d'air qui est indispensable pour une combustion correcte du gaz. L'arrivee d'air ne doit pas etre inférieure a 2m^3 /h par 1 kW de la puissance des bruleurs.
- L'air peut arriver directement de l'extérieur à travers un tuyau d'une section minimale de 100~cm^2 ou directement d'autres locaux équipés d'un système de ventilation vers l'extérieur.

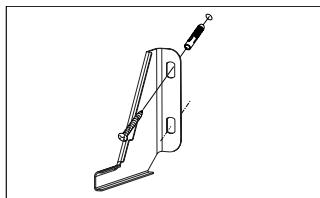

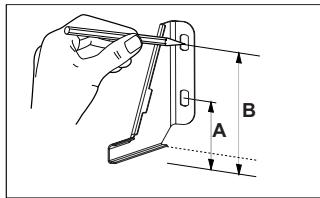

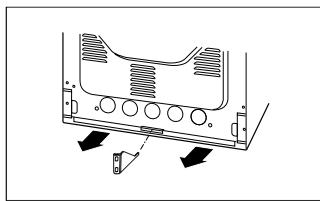

Montage de la fixation anti basculement

Pour éviter le basculement de la cuisine, installez la fixation fournie avec votre produit en procédant comme suit :

Sur le mur contre lequel sera installée la cuisineire, percez un trou à 6,0 cm du sol (A). Percez ensuite un deuxième trou à 10,3 cm du sol (B). À l'aide des 2 vis et chevilles fournies, fixez l'équerre au mur en alignant les troués de l'équerre avec ceux que vous venez de pincer.

• Si l'appareil est utilisé d'une manière prolongée et intense, il est nécessaire d'ouvrir une fenêtre pour améliorer la ventilation.
• Le gaz en bouteille est plus lourd que l'air, donc il a tendance à rester à proximité du sol. Les locaux où les bouteilles de gaz en bouteille sont installées doivent-disposer de systèmes de ventilation vers l'extérieur,permettant l'évacuation du gaz dans le cas d'une fuite. Pour cette même raison,les bouteilles de gaz,tant vides que partiellement remplies,ne doivent pas'être installées ni stockées dans un sous-sol (par exemple : dans une cave). Les bouteilles ne doivent pas se couver àproximate de sources de chaleur (poèles, cheminées,fours,etc.) qui pouraient provoquer une augmentation de la température de l'intérieur de la bouteille supérieure à 50^
• La cusinière à gaz, du point de vue de la protection contre la surchauffe des superficies adjacentes, est un équipement de classe 1 ou classe 2 sous-classe 1.
• et en tant que tel peut être encastrée dans une suite des meubles uniquement jusqu'à la hauteur de la table de travail, c'est-à-dire à une hauteur approximative de 850 mm au-dessus du sol. Il n'est pas recommendé d'encastrer ce type d'appareil à une hauteur supérieure.

• Les meubles pour encastrement exigent l'utilisation de revêtements et de colles résistant à des températures de 100^ . Dans le cas contraire, la surface peut être déformée et le revêtement décollé. En cas de doute, nous recommendons d'équiper votre cuisine de meubles séparés entre euxde 2cm. Les meubles situés à proximité de la cusinière,d'une hauteur supérieure,doivent se trouver a une distance minimale de 110mm à partir du bord de la plaque de cuisson.
• Le mur se trouvant derrière la cusinière doit être résistant à haute température. Lors d'utilisation de la cusinière, sa partie arrrière peut atteindre des Températures supérieures de 50^ par rapport à la température ambiente.
• Poser la cuisine sur un sol dur et plat (ne pas poser sur un socle).
• Avant toute utilisation, la cusinière doit être mise à niveau, ceci est très important pour que laGRAISE soit distribuée de manière uniforme sur la poèle. Pourmettre l'appareil à niveau,utiliser les pieds de réglage accessibles après avoir enlevé le tiroir. Plage de réglage des pieds: + / - 5mm.

Raccordement de la cuisineire

Nota :

La cusinière doit être raccordée à une installation de gaz qui correspond à la famille de gaz prévue par le fabricant. Les informations du fabricant sur la famille de gaz adaptée à la cusinière se trouvent sur la plaque signalétique. L'installation de la cusinière doit se faire uniquement par un professionnel/agree, seule personne habilité à adapter la cusinière à une autre famille de gaz.

Note à l'installateur

L'installateur doit :

• dispose d'une autorisation légale,
• prendre connaissance des informations représentées sur la plaque signalétique de la cusinière concernant la famille de gaz à laquelle la cusinière est adaptée et comparer ces informations avec les conditions locales de livraison du gaz.
• vérifier :

l'efficacité de l'aération, c'est-à-dire le taux de renouvellement d'air dans les pieces,

I'etanchete des connexions de la robinetterie du gaz,

l'efficacité du bon fonctionnement de tous les éléments fonctionnels de la cuisine,

s'assurer que l'installation électrique dispose d'une mise à la terre.

• pour assurer un fonctionnement correct des allumeurs et du thermocouple, régler la position des boutons de commande de gaz,
  verifier le fonctionnement des allumeurs et du thermocouple,

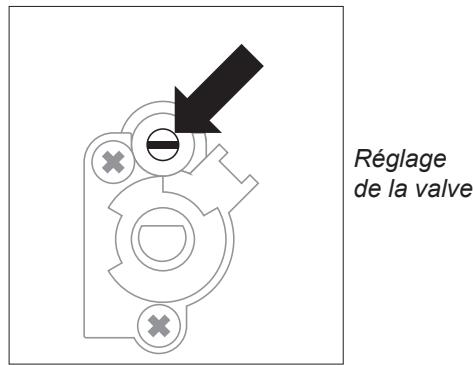

• dans le cas d'un fonctionnement incorrect, enlever la manette, utiliser un tournevis

pour régler le dispositif à côté de la tige du robinet,

• une fois le réglage effectué, protégé l'ensemble avec une rondelle de pression et remettre le bouton.
• remetre à l'utilisateur le certificate de raccordement de la cusinière et lui expliquer son fonctionnement.

Le raccord qui permet l'acheminement du gaz à la cusinière est un raccord filtré G1/2.

Raccordement à un conduitouple en acier

Si la cusinière est installée selon les recom-mandations de la classe 2, sous-classe 1, après son raccordement à l'installation de gaz, il est recommandé d'utiliser uniquement un conduitouple en acier, correspondant aux règlements nationaux. Le raccord qui permet l'acheminement du gaz à la cusinière est un raccord filtré G1/2".

Le raccordement doit se faire uniquement par le biais des conduits et des joints correspondants aux normes en vigueur. La longueur maximale du conduit souse ne peut pas exceder 2 m.

Il est impératif de s'assurer que le raccord ne touche aucune partie mobile qui pourrait l'abîmer.

Raccordement à une tuyauterie rigide

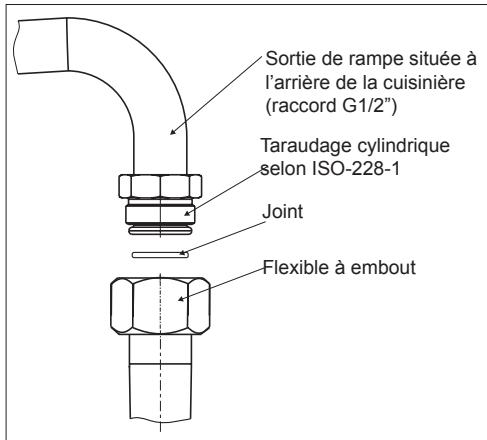

La cuisine dispose d'un raccord fileté G1/2. Le raccordement à l'installation du gaz doit se faire de manière à neisser de tension sur aucun point de l'installation, ni sur aucune piece de l'appareil.

Un couple excessif lors du serrage (supérieur à 18 Nm) peut déterminer le branchement ou provoquer des fuites.

Raccordement par tube flexible

Le raccordement par tube flexible est applicable uniquement dans les cas d'utilisation de gaz en bouteille.

Il est impératif d'utiliser un tube flexible correspondant aux normes déterminées par les règlements locaux. Si la cusinière est alimentée par le gaz en bouteille, il est impératif d'utiliser un régulateur de pression (ou détendeur) correspondant aux normes déterminées par les règlements technique locaux.

Note :

Après chaque remplacement du réducteur il faut effectuer un contrôle technique de la cusinière qui comprend les valves de gaz et le fonctionnement de la protection antiéchéappement.

Les principales dispositions des normes techniques existantes prévoient que :

• le diamètre interieur du tuyau doit etre de 8 mm,
• pour fixer le tuyau, il est impératif d'utiliser un serrage standard,
• vérifier que le tuyau est bien ajusté aux deux extrémités,
• sur toute sa longueur, le tuyau ne doit pas etre en contact avec les éléments brulants de la cuisineire,
• la longueur du tuyau ne doit pas exceder 1,5 m,
  sur toute sa longueur, le tuyau ne doit pas etre plie ni rester sous tension, il ne doit pas etre tordu, ou coince,
• le tuyau doit être accessible sur toute sa longueur pour pouvoir procéder aux contrôles de son état,
• dans le cas de détention d'une fuite, le tuyau doit être remplace sur la totalité de sa longueur; il est interdit de réparer un tuyau représentant une fuite.

Note :

Le raccordement d'une cuisine à une bouteille de gaz ou à une installation existante doit être effectué par un professionnel agréé dans le respect des toutes les normes de sécurité.

Note :

Une fois la cusinière raccordée à l'installation, il est imperatif de vérifier l'étanchéité de tous les raccords en utilisant, par exemple, de l'eau savonneuse.

Il est interdit d'utiliser une flamme pour tester l'étanchéité !

Branchement de la cusinière à l'installation électrique

La cuisine est conque pour une alimentation en courant alternatively monophasé (230V 1N 50 Hz) et elle est équipée d'un cordon de 3 × 1,5 ~mm^2 , d'une longueur d'environ 1,5 m, avec mise à la terre.
- La prise utilisée pour le raccordement électrique de la cusinière doit-disposer d'une mise à la terre et ne doit pas se couver au-dessus de l'appareil. La cusinière doit obligatoirement être positionnée de manière à laisser accessible la prise de raccordement électrique de l'appareil.
- Avant de brancher la cusinière dans la prise, il est impératif de vérifier si :

• le disjoncteur et l'installation électrique sont en mesure de supporter la charge de la cuisine,
• l'installation électrique est équipée d'un système de mise à la terre efficace, correspondant aux exigences des normes et des règlements en vigueur,
• la prise est facilement accessible.

Note: Si le cable d'alimentation fixe est défectueux, il est impératif de le remplacer auprès du fabricant, dans un service de réparation ou par un professionnel agréé, afin d'éviter tout risque.

Adapter la cusinière à une autre famille de gaz

Cette opération ne peut être réalisée que par un installateur agréé. Si le gaz d'alimentation de la cusinière est différent de la famille de gaz prévue pour cet apparéil dans sa version d'usine, c'est-à-dire 2E (G20) 20 mbar, il est impératif de replacer les injecteurs et procédéur au réglage de la flamme.

Pour adapter la cusinière à une autre famille de gaz, il est impératif de :

• changer les injecteurs (voir le tableau ci-après),
• régler la flamme « économique »,
• régler l'air du brûleur du four

Note :

Les cuisinières livrées par le fabricant sont dotées de brûleurs adaptés d'usine pour brûler le gaz indiqué sur la plaque.

Brûleur de type Somipress (selon le marquage « SOMIPress » indiqué sur le corps du brûleur)

Famille de gaz	Brûleur
	AuxiliaireDiamètre de l'injecteur [mm]	Semi rapideDiamètre de l'injecteur [mm]	RapideDiamètre de l'injecteur [mm]	FourDiamètre de l'injecteur [mm]
	Puisance thermique1,00 kW	Puisance thermique1,80 kW	Puisance thermique2,80 kW	Puisance thermique2,80 kW
2E (G20) 20 mbar	0,72	0,98	1,17	1,30
G30 31/28-30/37 mbar	0,52	0,67	0,83	0,84

Pour procéder au réglage, il est impératif d'enlever les manéttes de gaz. Les éléments de réglage du brûleur du four sont accessibles après avoir enlevé la plaque inférieure du four.

Changement de I'injecteur du bruleur de la plaque de cuisson - devisser I'injecteur à l'aide d'une clé d'un diamètre 7 et le remplacer par un injecteur adapté à la famille de gaz (voir tableau ci-dessus).

Mode opératione dans le cas de modification de la famille de gaz

Brûleur	Flamme	Modification : du gaz butane/propane au gaz naturel	Modification : du gaz naturel au gaz butane/ propane
plaque de cuisson	maximale	1. Changer l'injecteur selon le tableau des injecteurs.	1. Changer l'injecteur selon le tableau des injecteurs.
	minimale	2. Desserrer légèrement la vis de réglage et régler la hauteur de la flamme.	2. Serrer légèrement la vis de réglage et vérifier la hauteur de la flamme.

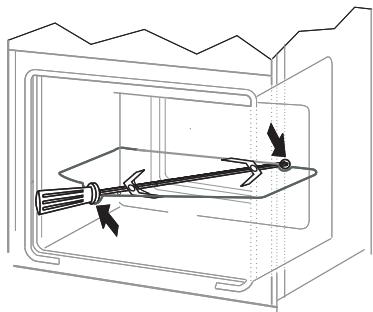

four	maximale	1. Changer l'injecteur selon le tableau des injecteurs.	1. Changer l'injecteur selon le tableau des injecteurs.
	minimale	2. Desserrer légèrement la vis de réglage et régler la hauteur de la flamme. La température du four doit atteindre 150°C.	2. Serrer légèrement la vis de réglage et régler la hauteur de la flamme. La température du four doit atteindre 150°C.

Les brûleurs de la plaque de cuisson n'exigent pas de réglage de l'air primaire. Une flâme correcte se présente sous forme d'un cône bien dessiné dont l'intérieur est de valeur bleu-vert. Une petite flâme sifflante ou une flâme haute, jaune et fumante, dépourvue d'une forme claire de cône, signifie que la qualité du gaz est incorrecte ou que le brûleur est abîmé ou encrassé. Pour vérifier la flâme, il est impératif de chauffer le brûleur durant approximativement 10 minutes avec une flâme maximale et ensuite tourner le bouton vers la flâme minimale. La flâme ne doit pas s'éteindre ni passer sur les injecteurs.

L'arrivée de gaz vers les brûleurs de la plaque de cuisson se fait et s'ajuste à l'aide des valves dotées du dispositif de coupure automatique du gaz. Le réglage des valves doit se faire le brûleur allumé, en position « flâme minimale », à l'aide d'un tournevis de réglage de 2,5 mm.

Note :

Le réglage terminé, il est impératif de poser sur l'appareil un autocollant qui indique le type de gaz auquel la cusinière a été adaptée.

Avant la première utilisation de la cuisine

enlever tous les éléments de l'emballage, vider le tiroir, nettoyer le four afin de supprimer tous les restes de produits utilisés pour le protégger,
- enlever tous les accessoires du four et les nettoyer à l'eau chaude avec du produit nettoyant,
- allumer la ventilation du local ou ouvrir une fenêtre,
chauffer le four en mode convection nba-turelle, 250^ , sur une durée moyenne de 30 minutes, enlever toutes les salissures et laver soigneusement,
- nettoyer l'intérieur du four soigneusement.

Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant.

Avant la première utilisation d'une cuisine avec un couvercle de plaque de cuisson en acier inoxydable ; il est nécessaire d'effectuer un nettoyage précis. Il est impératif d'enlever soignement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhéseve utilisée pour emballer l'appareil.

Minuterie mécanique

La minuterie sert à contrôler le temps de cuisson du four (le grill et la broche). La minuterie peut être réglée de 5 à 120 minutes. Passé le temps sélectionné, la minuterie émet un signal sonore. Programmation - tourner le bouton dans le sens des aiguilles d'une montre et programmer le temps de cuisson.

Si you souhaitez utiliser le four sans la minuterie, le bouton doit se couver dans la position.

Note :

Pour un réglage compris entre 5 et 10 minutes, il est impératif de commencer par tournier le bouton du minuteur d'un quart de tour et ensuite de désirir le temps de cuisson souhaité.

Mode d'utilisation des brûleurs de la plaque de cuisson

Pour les informations concernant la disposition des brûleurs et des manettes de commande correspondants - voir le chapitre Caractéristiques de l'appareil.

Choix du récipient

Il est impératif de faire attention à ce que le diamètre du fond de la casserole soit toujours plus grand que la couronne de la flamme du brûleur et que le recipient soit couvert. Nous recommendons d'utiliser une casserole dont le fond a un diamètre supérieur de 2,5 à 3 fois au diamètre des brûleurs, c'est-à-dire pour un brûleur:

• d'appoint (auxiliaire) - un récipient au diamètre de 90 à 150 mm,
• moyen - réciements au diamètre de 160 à 220 mm,
  grand - récipient au diamètre de 200 à 240 mm. La hauteur de la casserole ne doit pas dépasser son diamètre

INCORRECT

CORRECT

Note :

Ne pas poser sur la plaque de cuisson des casseroles qui dépasseraient les bords de la table.

Manette de commande de brûleur

Allumer un brûleur à l'aide de l'allumage 1 main

• enforcer la manette du brûleur sélectionné jusqu'à partir une résistance et la tourner à gauche, vers la position « flamme maximal » ⋆,
• le tener enforcé jusqu'à ce que le brûleur s'allume
• le brûleur allumé, relâcher le bouton et désirir l'intensité de la flamme.

Note :

Dans le cas de cuisinières équipées d'un thermocouple sur les brûleurs de la plaque de cuisson, le bouton doit être enforcé en position « flamme maximaile » pendant l'allumage durant environ 10 secondes pour que le dispositif se mette en marche. En cas de difficulté d'allumage suite à la modification de la famille du gaz et de sa composition, il est impératif de centrer correctement la couronne de brûleur par rapport à l'allumage electronique

Choix de la flamme du brûleur

La flamme des brûleurs correctement régles est d'une couleur bleu ciel ayant la forme d'un cône interieur clairement défini. Le choix de la puissance de la flamme dépend du besoin de la position du bouton du brûleur :

flamme maximale
flamme minimale (appelee « économique »)
- brûleur éteint (gaz coupé)

L'intensité de la flamme s'ajuste sans contraintes aux besoin de l'utilisateur.

INCORRECT

CORRECT

Note :

Il est interdirit de régler la flamme dans l'intervalle entre brûleur étéint ● et flamme maximale

Principe de fonctionnement du dispositif de sécurité

Les brûleurs des cusinières sont équipés d'un dispositif d'extinction automatique du gaz dans le cas d'une interruption accidentelle appelé thermocouple.

Ce système permet la protection contre uneuite de gaz dans le cas d'extinction de la flamme.

Pour rallumer le brûleur, une intervention manuelle est nécessaire; remetre la manette sur la position ● au préalable et suivre le mode de mise en marche ci-après.

Les fonctions du four et de son utilisation.

Le four peut être chauffé par un brûleur à gaz ou électriquement. Le four est régle à l'aide d'une manette dont les chiffres correspondant aux différentes températures du thermostat.

Pour allumer le four, il faut :

• allumer une allumette,
• enforcer le bouton jusqu'à partir une résistance et tourner à gauche, vers la température sélectionnée,

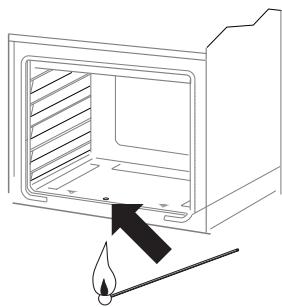

• approcher l'allumette de l'orifice du brûleur(image ciaprés) Maintainir le bouton enforcé durant approximativement 3 secondes jusqu'à ce que le gaz s'allume. Si la flamme s'éteint, il faut répéter cette action après 3 secondes,

• observer la flamme (sa diminution significative informe que le four a atteint la température sélectionnée).

Note :

Toutes les cusinières sont équipées de manettes un thermocouple. Pour allumer la cusinière, comme indiqué ci-après, il faut maintainir le bouton enforcé durant environ 3 secondes. C'est le temps nécessaire pourCHAFFER le détecteur etmettre en marche le dispositif de protection. Si la flamme s'eteint, il faut repeter cette action après 3 secondes. Si la flamme ne s'allume pas après 10 secondes, aérer la cuisine pendant environ 1 minute, puis repeter le processus d'allumage.

Sachez que :

• le thermocouple coupe l'arrivée du gaz, si la flamme est éteinte depuis approximativement 60 secondes,
• la température du four est régée et maintainue automatiquement,
• après avoir allumé le brûleur, celui-ci monte en chauffe jusqu'à obtention de la température sélectionnée. Ensuite, le thermostat règle la flamme pourmaintenir cette température.

Éclairage du four

Par modèle - voir tableau du chapitre Caractéristiques de l'appareil.

• pour être : appuyer sur la touche « éclairage » sur le panneau de commandes

Utilisation du grille

Les plats sont grilles par rayons infrarouges émis par la résistance incandescente du grille. Pour allumer le grille, il faut :

• tourner la manette sur la position
• monter le four en température durant approximativement 5 minutes (porte du four fermée).
  insérer la lèchefrite avec votre plat au niveau correspondant. Si vous utilisez la broche,CHOISIR LE Niveau plus bas que le niveau de la broche pour y déposer une lèchefrite afin de récapérier laGRAisse.
  fermer la portedou four.

Pour les températures correspondant à l'utilisation du grill, voir Cuisson au four - Conseils pratiques

Note :

Utiliser le grill la porte du four fermée.

Lors d'utilisations du grill, les parties accessibles du four peuvent devenir brûlantes. Tenir les enfants à l'écart.

Utilisation de la broche

La broche permet de cuire votre viande par un mouvement rotatif. Elle sert principalement à préparer la volaille, les brochettes, les saucisses, etc. La rotation de la broche commence et s'arrête au moment de mise en marche ou d'arrêt de la fonction du grill.

La broche s'arrête de manière intermittente et change de rotation. Ces alterations du rythme n'influencer pas la fonctionnalité de l'appareil ni la qualité de la cuisson.

Note :

La broche ne dispose pas d'une manette de commande séparée.

Utiliser le grill la porte du four fermée.

Préparation de la viande à rôtir sur la broche :

• enfoucher la viande et l'immobiliser à l'aide des broches latérales,
• introduire le berceau au 3e niveau à compter du bas,
• introduire l'extrémité de la broche dans l'orifice d'entrainment et faire attention que la rainure de la broche soit bien posée dans l'enforcement du berceau.
• dévisser la poignée,
  insérer la lèchefrite au dessous du ber-ceau.
  fermer la portedou four.

Pâtisseries

• il est possible de préparer vos pâtisseries/gâteaux dans les moules achetés dans le commerce. Nous recommendons d'utiliser les accessoires en aluminium ou avec un revêtement argenté. Les dimensions doivent être adaptées aux dimensions des grilles. Les moules achétés dans le commerce doivent être disposés dans le sens de la largeur du four.

• préchauffez le four avant d'y permettre vos pâtisseries/gâteaux,
• avant de sortir votre pâtisserie/gâteau du four, il est impératif de vérifier la qualité de la cuisson avec une tige en bois (si la pâte est cuite, la tige enforcée dans le gâteau ressort sèche et propre),
• il est conseillé de laisser votre pâtisserie/gâteau dans le four, après l'avoir étéint, pendant environ 5 minutes,
• les indications du tableau ci-dessous sont approximatives et chaque utiliser peut les modifier selon ses experiences et préférences culinaires,
• si les informations suggérées dans le livre de recettes sont très différentes des valeurs représentées dans ce mode d'emploi, veuillez suivre les indications de ce mode d'emploi.

TABLEAU 1: Pâtisseries
Fonction du four :
Brûleur allumé

TYPE DE PATISSERIE	TEMPERATURE DE PRE-CHAUFFAGE [°C]	TEMPERATURE DE CUISSON [°C]	TEMPS DE CUISSON [MIN.]	Niveau - A partir du bas du four
Gâteau aux fruits	170	160	60-70	2
Cake	170	150-160	20-40	2-3
Génoise	170	150-160	20-30	2-3
Biscuits	180	170	30-50	3
Pâté briochée	180	180	40-50	3
Pâté semi brisée	200	180	40-60	3
Pâtébrisée	220	200	25-40	3
Pâté feuilletée	230-250	200-220	15-20	3

Rôtissage des viandes

• le four est destiné à la préparation des portions de viande dont le poids est supérieur à 1 kg. Nous recommendons la préparation des parts plus petites sur la plaque de cuisson,
• dans le cas d'utilisation d'un support grille ou d'une broche, nous recommendons de poser au niveau inférieur une l'échefrite complétée d'une petite quantité d'eau,
  normalement, la viande doit être returnée au minimum une fois à la moitié du temps de cuisson. Le rôti doit également être arrosé de sa sauce ou d'eau chaude salée. Il ne faut pas asperger le rôti avec de l'eau froide.

TABLEAU 2: Rôtissage des viandes
Fonction du four :
Brûleur allumé

TYPE DE VIANDE	NIVEAU A partir du bas du four	TEMPERATURE [°C]	TEMPS* EN MIN
BOEUF Pouce de boeuf ou filt de boeuf (« saignant ») four préchauffé saignant four préchauffé bleu four préchauffé Rôti	3	250	12-15 par 1 cm 15-25 par 1 cm 25-30 par 1 cm 120-140
	3	250
	3	210-230
	2	200-220
PORC Rôti	2	200-210	90-140
Jambon	2	200-210	60-90
Filet	3	210-230	25-30
VEAU	2	200-210	90-120
AGNEAU	2	200-220	100-120
GIBIER	2	200-220	100-120
VOLAILLE Poulet	2	220-250	50-80
Oie (+/- 2kg)	2	190-200	150-180
POISSONS	2	210-220	40-55

• les données représentées dans ce tableau ont été calculées pour les portions de 1 kg. Dans le cas de portion plus grande,
  pour chaque kg subsequent ajouter entre 30 et 40 minutes.

TABLEAU 3:Gril +broche

Fonction du four :

résistance de grill

TABLEAU 4:Gril

TYPE DE VIANDE	TEMPERATURE [°C]	TEMPS DE GRIL
Poulet (+/- 1,5 kg)	250	90-100
Poulet (+/- 2,0 kg)	250	110-130
Brochette (+/- 1,0 kg)	250	60-70

Fonction du four :

résistance de grill

TYPE DE PLAT	Niveau à partir du bas	TEMPERATURE [°C]	TEMPS DE Grill [MIN.]
			D'UN CÔTE	DE L'AUTRE CÔTE
Côte de porc	4	250	8-10	6-8
Steak de porc	3	250	10-12	6-8
Brochette	4	250	7-8	6-7
Saucisses	4	250	8-10	8-10
Boeuf (steak +/- 1kg)	3	250	12-15	10-12
Côte de veau	4	250	8-10	6-8
Steak de veau	4	250	6-8	5-6
Côtelette de mouton	4	250	8-10	6-8
Côtelette d'agneau	4	250	10-12	8-10
Moitié de poulet (pour 500g)	3	250	25-30	20-25
Filet de poisson	4	250	6-7	5-6
Truite (pour approx. 200 – 250g)	3	250	5-8	5-7
Pain (toasts)	4	250	2-3	2-3

Note :

Les indications des niveaux 2 à 4 sont approximatives et chaque utiliser peut les modifier selon ses expériences et préférences culinaires.

Afin de prolonger la vie utile de la cuisine et l'utilisation correcte de ses éléments chauffants, l'utiliseur doit l'entreinir correctement et effectuer la maintenance préconisée qui lui permettront, en plus, de faire des économies.

Avant de commencer le nettoyage ou d'autres travaux d'entretien, il est impératif de tous jours débrancher l'appareil de sa source d'alimentation (sortir la fiche de la prise). Le nettoyage ne peut commencer que lorsque la plaque de cuisson est froide.

Foyers, grille de la plaque de cuisson, parties métalliques de la cusinière

• Enlever les brûleurs et la grille encrassés et les laver dans de l'eau chaude avec du produit nettoyant et dégraissant. Les sécher soigneusement. Une fois la grille enlevée, il faut laver soigneusement la plaque de cuisson, la sécher avec un torchon sec et doux. Il est impératif de faire particulièrement attention à la propriété des orifices de l'anneau du brûleur – voir l'image ci-après. Nettoyer les ouvertures des injecteurs à l'aide d'un fil fin en cuivre. Ne pas utiliser un fil en acier, ne pas aléser les trous.

Note :

Tous les éléments du brûleur doivent toujours rester secs. Les particules d'eau peuvent diminuer le début de gaz et provoquer une mauvaise combustion.

Il faut s'assurer que toutes les pièces du brûleur ont été bien repositionnées après le nettoyage.

Une mauvaise position du chapeau du brûleur peut cause des dommages irréversibles au brûleur.

CORRECT

INCORRECT

• Pour nettoyer les surfaces en émail utiliser les produits non agressifs. Ne pas utiliser de produits nettoyants fortement abrasifs tels que les poudres à recycler contenant des agents abrasifs, pâtes abrasives, pierres abrasives, pierres ponces, éponges en acier, etc.
• Avant toute première utilisation il faut laver la cusinière et le couvercle de la plaque de cuisson en acier inoxydable. Il faut enlever soigneusement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil.
• La cusinière doit être nettoyée après chaque utilisation. Il est impératif d'éviter un fort encrassement de la plaque de cuisson, en particulier, d'éviter de brûler les liquides ayant débordés.

Four

Le four doit être nettoyé après chaque utilisation. Pour plus de visibilité, nettoyer le four l'éclairage allumé.
- Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant.
- Àprous avoir nettoyé le four, il faut l'essuyer soigneusement.

Note :

Pour nettoyer et entraîrir les portes vitrées, ne pas utiliser de produits abrasifs.

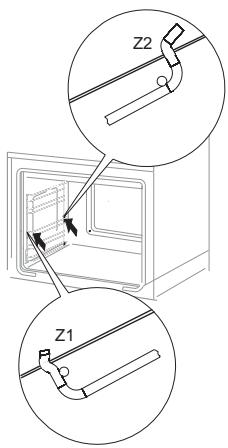

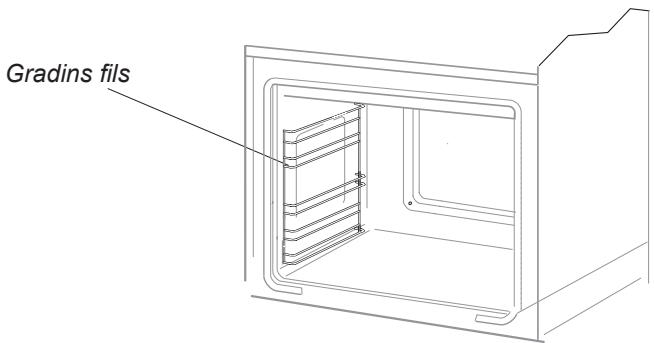

• Les gradins fils du four sont facilement démontables. Pour les nettoyer, soulever le crochet avant de la glissière (Z1), l'ecarter légèrement et enlever le crochet arrrière (Z2). ÀpRES le nettoyage des gradins fils, il faut les replacer dans les trous de fixation et faire entre les crochets (Z1 et Z2).

Déinstallation des glissières

Le four est doté d'un jeu de parois recouvertes d'un émail spécifique, auto-nettoyant. Grace à cet émail, les encrassements, graisses ou les restes de cuisson seront éliminés automatiquement, à condition qu'ils ne soient pas desschéés ou carbonisés. Afin d'éviter un long nettoyage par catalyse du four, les restes de nourriture et les graisses doivent être nettoyés au plusôt, avant qu'ils ne soient desschéés ou carbonisés. Pour procéder à l'auto-nettoyage du four, le laisser allumé pendant 1 heures et régler la température à 250^ . Si l'encrassement n'est pas important, la durée peut être raccourcie.

Durant le nettoyage, les surfaces peuvent etre plus chaudes que d'habitude. Tenir les enfants à I'ecart.

Important!

Le nettoyage par catalyse implique une grande consommation d'énergie, nous recommendons donc de vérifier, avant d'y procéder, le niveau d'encrassement. Si l'utilisateur constate la baisse de rendement des plaques en émail catalytique, il peut les replacer via le service après-vente. Si vous désissiez une méthode traditionnelle de nettoyage, n'oubliez pas que l'émail auto-nettoyant n'est pas résistant à la friction, il faut éviter l'utilisation de nettoyants abrasifs ou de chiffons durs.

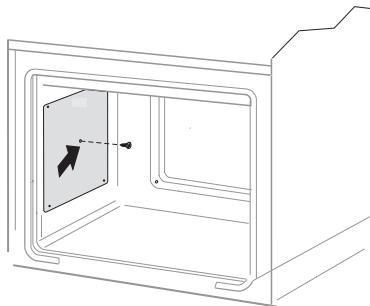

Déinstallation des parois catalytique

Comment enlever la porte

Afin de pouvoir nettoyer plus facilement l'enceinte du four, il est possible d'enlever la porte. Pour ce faire, ouvrir la porte, déplacer vers le haut la protection de la charnière (fig. A). Refermer ensuite légrement la porte, la soulever et l'enlever en la tirant vers l'avant.

Pour remettre la porte après le nettoyage, repeter les mêmes gestes dans l'ordre inverse. Lors du montage de la porte, veiller à bien placer l'accroche dans la rainure de la charnière. Une fois la porte montée, baisser l'élement de protection et bien le serrer. Laisser cet élément dans une position incorr recte pourrait entraîner la détérioration de la charnière lors de la fermeture de la porte.

Déplacement des protections des charnières

Comment enlever la vente intérieure

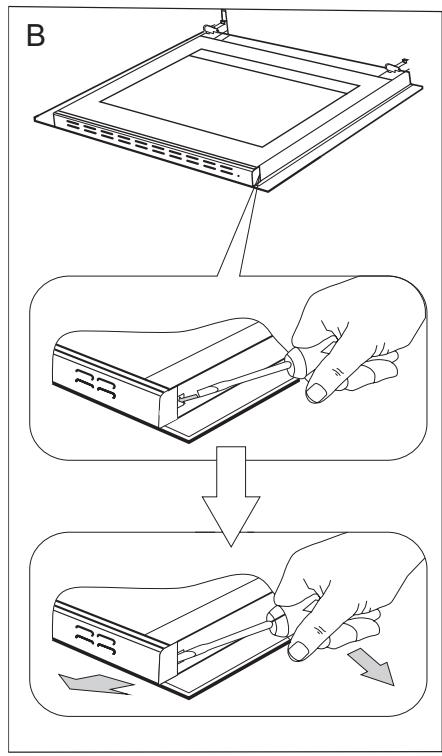

1. Decrocher la plinthe supérieure de la porte à l'aide d'un tournevis plat, en la soulevant délicatement sur les cots (fig.B).

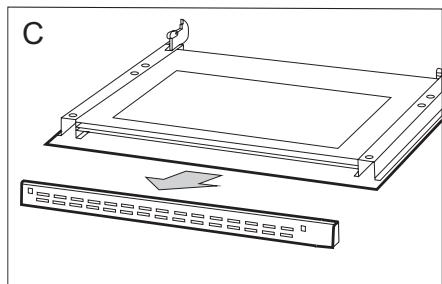

2. Retirer la plinthe supérieure de la porte. (fig.B, C)

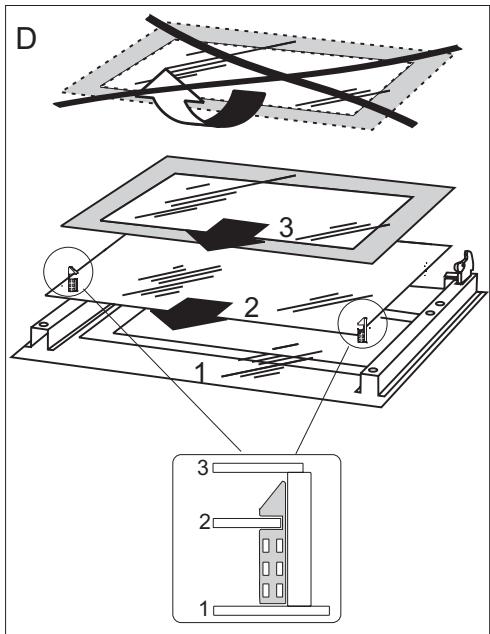

1. Decrochez la vitre interieure de sa fixation (en partie inférieure de la porte). Extraire la vitre interieure. (fig. D).
2. Laver la vitre à l'eau chaude avec un peu de produit de nettoyage.
   La repose de la vitre se fait dans l'ordre inverse des opérations du démontage. La partie lisse doit se trouver en haut.
   Attention! Il ne faut pas pousser simultanément la plinthe supérieure des deux côtes de la porte. Afin de placer correctement la plinthe supérieure de la porte il faut en premier placer l'extrémité gauche de la plinthe sur la porte et enforcer l'extrémité croite jusqu'à ce qu'un « clic » se fasse entendre. Ensuite il faut enforcer la plinthe du côte gauche jusqu'à ce qu'un « clic » se fasse entendre.

Comment changer l'ampouled'éclairage du four

Afin d'eviter une electrocution, avant de changer l'ampoule, s'assurer que l'appareil est eteint.

• Positionner toutes les manettes sur ‘ ’/‘0’ et débrancher l’appareil de sa source d'alimentation.
• Dévisser, laver le couvercle et le sécher soigneusement.
  Enlever l'ampoule et la replacer, enCHOIssant une ampoule identique et risiStante aux haute temperatures (300^) - ayant les caractéristiques

suivantes :

• tension 230 V

• puissance 25 W
  -culot E14.

• Bien positionner l'ampoule dans la douille et la visser correctement.

• Fixer le couvercle.

Contrôles périodiques

En dehors de l'entretien et du nettoyage courant de la cuisineire, il est nécessaire de :

• Proceder aux contrôles périodiques de fonctionnement des dispositifs électroniques et mécaniques de la cusinière. A l'expiration du début de garantie, et tous les deux ans au minimum, il est nécessaire de prévoir une maintenance technique de la cusinière,
• réparer les évventuels définis constatés,
• procéder à la maintenance des dispositifs mécaniques de la cuisine.

Note : les réparations et réglages doivent être effectuels par un professionnel agéré ou par le service après-vente.

Dans chaque situation d'urgence, il faut :

fermer les manettes de la cuisineire
- débrancher l'appareil de la source d'alimentation
- contacter le service après-venture

Des petits dysfonctionnements peuvent être solutionnés par les utilisateurs à l'aide du tableau ci-après. Avant de contacter le service client ou le service après-vente, consultez ce tableau :

PROBLÈME	RAISON	SOLUTION
1. Le brûleur ne s'allume pas	orifices de flamme bouchés	Fermer le robinet de gaz, fermer les manettes de brûleurs, aérer le local, sortir le brûleur, le nettoyer et pur-ger les orifices de flamme.
2. L'allumeur ne fonctionne pas	interruption d'alimentation électrique	vérifier le fusible du tableau distributeur de la maison, le rebrancher ou replacer
	interruption d'alimentation du gaz	Ouvrir le robinet du gaz
	l'allumage électrique du gaz encrassé (graisse)	nettoyer l'allumage électrique
	Le bouton n'a pas été enfon-cé suffisamment longtemps	Maintenir le bouton jusqu'à ce que la flamme apparais-se tout au long du tube de chauffe
3. La flamme s'éteint lors de l'allumage	La manette est libérée trop vite	Tenir la manette enforcée plus longtemps en position « flamme maximale »
4. L'électronique ne fonctionne pas	interruption d'alimentation électrique	vérifier le fusible du tableau distributeur de la maison, le rebrancher ou replacer
5. l'éclairage du four ne fonctionne pas	ampoule dévissée ou grilée	visser l'ampoule ou la rem-placesur voir le chapitre Net-toyage et maintenance)

DONNEES TECHNIQUES

Tension nominale 230V\~50 Hz

Puissance nominale 2,0 kW

Charge thermique 10,2 kW

Catégorie d'appareil FR III1c2E+3+

Dimensions de la cuisine (auteur/largeur/profondeur) 85/50/60 cm

L'appareil est conforme aux exigences de la législation UE, normes EN 30-1-1, EN 60335-1, EN 60335-2-6

Déclaration du fabricant

Le fabricant déclare que ce produit répond aux exigences essentielles des directives européennes suivantes:

Directive « basse tension » 2006/95/CE,
- Directive de compatibilité électromagnétique 2004/108/CE,
Directive « apparéils à gaz » 2009/142/CE,
Directive « Éco-conception » 2009/125/CE,

et, par conséquent, le produit est marqué C et a obtenu une déclaration de conformité mise à la disposition des autorités de surveillance du marché.

SIDEME SA

BP 200

F-92306 Levallois-Perret Cedex
