MODE D'EMPLOI GN 2323-22 LIEBHERR
1 Vue d'ensemble de l'appareil. 2
1.1 Description de l'appareil et de son équipement.... 2
1.2 Domaine d'utilisation de I'appareil 2
1.3 Conformité 3
1.4 Dimensions hors tout de l'appareil 3
1.5 Economiser l'énergie 3
2 Consignes de sécurité generales. 3
3 Eléments de commande et d'affichage 4
3.1 Éléments de commande et de contrôle 4
3.2 Affichage de la températe 4
4 Mise en service. 5
4.1 Transport de l'appareil 5
4.2 Mise en place de l'appareil 5
4.3 Inversion du sens d'ouverture de la porte 6

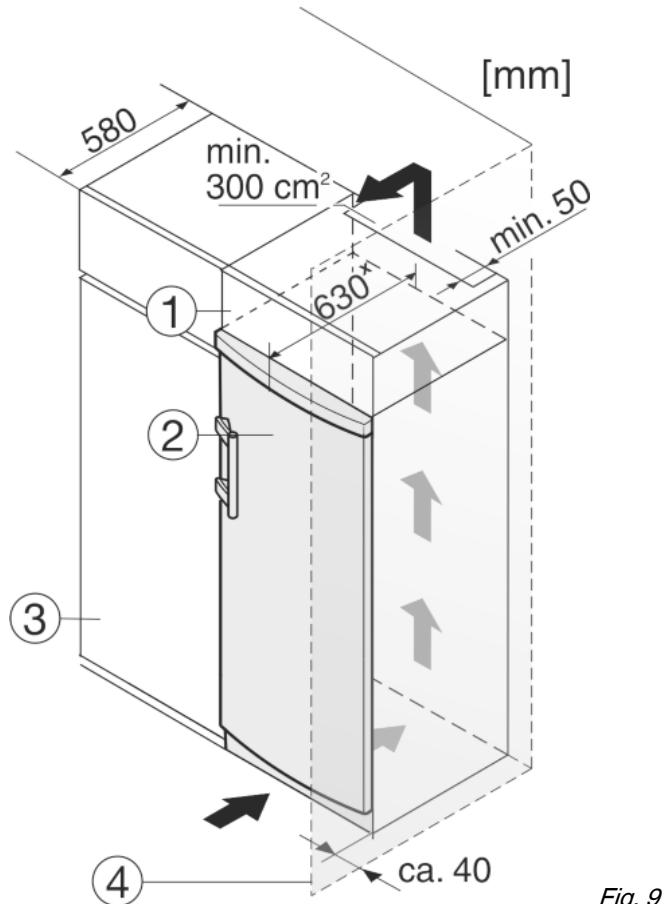

4.4 Insertion entre deux éléments de cuisine 7
4.5 Eliminer l'emballage 7
4.6 Brancher l'appareil. 7
4.7 Enclencher l'appareil 7
5 Commande. 8

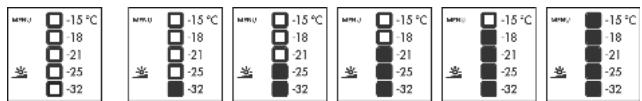

5.1 Luminosité de l'affichage de température 8
5.2 Verrouillage enfants 8
5.3 Alarme de température 8
5.4 Congeler des aliments 8
5.5 Durées de conservation 9
5.6 Dégivrer les aliments 9
5.7 Regler la températe 9
5.8 SuperFrost. 9

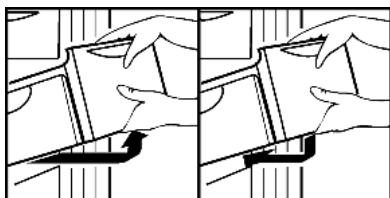

5.9 Tiroirs. 9
5.10 Tablets 10

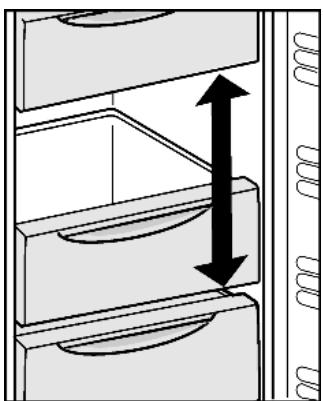

5.11 VarioSpace 10
6 Entretien. 10
6.1 Dégivrer manuellement 10
6.2 Nettoyage de l'appareil 10
6.3 S.A.V. 11
7 Dysfonctionnements 11
8.1 Couper l'appareil 12
8.2 Mise hors service. 12
9 Eliminer l'appareil. 12
Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoit nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos apparêils. Nous vous remercions de votre compréhension.
Afin de découvert tous les avantages de votre nouvel apparéil, nous vous prions de dire attentivement ces instructions de montage.
Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphe s ne concernant que certains apparéils sont indiqués par un astérisque (*)
Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .
1 Vue d'ensemble de l'appareil

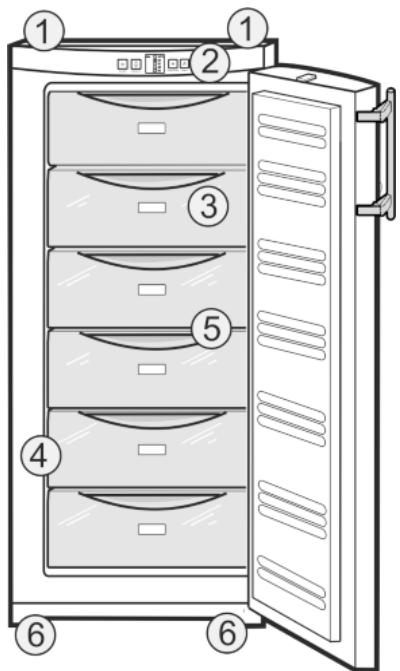

1.1 Description de l'appareil et de son équipement
Remarque
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
(1) Poignées de transport arrêté
(2) Éléments de commande et de contrôle
(3) Tiroirs
Fig. 1

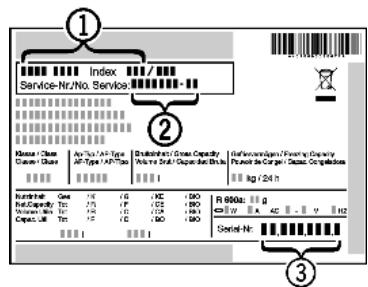

(4) Plaque signalétique
(5) VarioSpace
(6) Pieds régibles, roulettes de transport arrêté
1.2 Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation
- les cuisines du personnel, les pensions de famille,
- les clients de maisons de campagne, hôtels, moteliers et autres hébergements,
- les traiteurs et servicessemblables dans le commerce de gros
N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substancessemblables concernés par la directive des produits Médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entrainer l'endommagement des produits stockés ou leur alteration. De plus, l'ap
pareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions.
En fonction de la classe climatique, l'appareil a eté concu pour l'exploitation à des températures environnantes limites. La classe climatique de votre apparéil est indiquée sur la plaquette signalétique.
Remarque
Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.
| Classe clima-tique | pour températures ambantes |
| SN, N | à 32 °C |
| ST | à 38 °C |
| T | à 43 °C |
Le bon fonctionnement de cet apparéil est garanti pour une température ambiente minimaile limite à 5^
L'étanchéité du circuit réfrigérant est contrôle. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.
Remarque pour les instituts de contrôle :
Effectuer les contrôles selon la consigne des normes et directives en vigueur.
La préparation et le contrôle des appareils doivent être effectués ennant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.

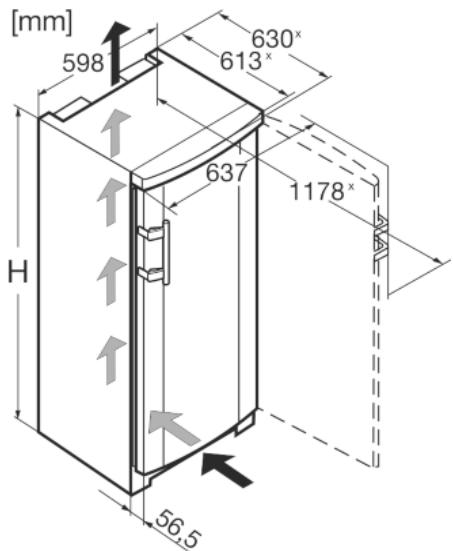

1.4 Dimensions hors tout de l'appareil
Fig. 2
| H (mm) |
| GP 2033 | 1250 |
| GP 2433 | 1447 |
^X Dans le cas d'appareils avec pieces d'écartement mural fournies, la dimension est augmentée de 35 mm (voir 4.2).
1.5 Economiser l'énergie
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiente. (voir 1.2).
- Ouvrir l'appareil aussi brievement que possible.
- Plus la température est régée basse, plus la consommation en énergie est élevée.
- Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchee.
- Entreposer des alimentés chauds : les laisser refroidir d'abord à température ambiente.
- Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.
Des dépôts de poussière augmentent la consommation d'énergie:
- Dépoussière le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrêté de l'appareil une fois par an.
2 Consignes de sécurité générales
Dangers pour l'utilisateur :
- Cet apparéil peut être utilisé par des enfantsès 8 ans et plus, ainsi que des personnesles capacities physiques, sensorielles oumentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l' apparéil et complrennant les dangers en résultat. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage ou la maintenance par l'utilitaire ne doit pas être réalisés par des enfants sans surveillance.
- Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le cable.
- En cas d'erreur, débrancher la prise ou couper le fusible.
- Ne pas endommager le cable de raccord au réseau. Ne pas utiliser l'appareil avec un cable de raccord au réseau défectueux.
-
Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S.A.V ou tout autre technicien qualifié.
-
Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
- Conservez précieusement ce mode d'emploi et remettez-le éventuellesment au nouveau propriétaire de l'appareil.
Risque d'incendie :
-
Le fluide réfrigérant R 600a contenu dans l'appareil ne présenteaucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
-
Ne pas endommager les tubes du circuit frigorifique.
- Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, apparèils de chauffage, sorbettières, etc.).
-
En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximé du point de sortie. Bien aérer la piece. Informer le service après-vente.
-
Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.
- Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas ymettre le feu.
- Entreposer les boissons alcoolisées ou tout autre recipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évienttement échéppé peut s'enflammer au contact de composants électriques.
Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.
Danger d'intoxication alimentaire :
- Ne pas consommer d'aliments périmés.
Risque de gelures, d'engourdissement et de douleurs :
- Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas
consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).
Risque de blessures et de dommages matériels :
- De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des apparèils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
- Ne pas enlever la glace avec des ustensiles tranchants.
Respecter les indications spécifiques des autres sections :
| ! | DANGER | indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | AVERTIS-SEMENT | indique une situation dangereuse susceptible d'entrâtiner la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | PRUDENCE | indique une situation dangereuse susceptible d'entrâtiner des blessures corporelles moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptible d'entrâtiner des dommages matériels si elle n'est pas évitée. |
| Remarque | indique les remarques et conseils utiles. |
3 Éléments de commande et d'affichage

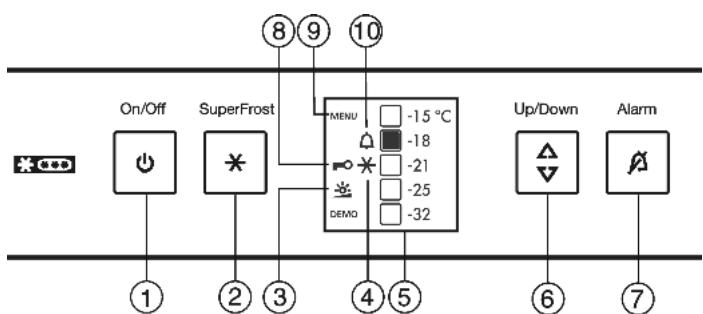

3.1 Éléments de commande et de contrôle
Fig. 3
(1) Touche On/Off
(6) Touche de réglage
(2) Touche SuperFrost
(7) Touche alarme
(3) Symbole luminosité
(8) Symbole Sécurité enfants
(4) Symbole SuperFrost
(9) Symbole menu
(5) Affichage de la tempé-rature
(10) Symbole d'alarme
3.2 Affichage de la température
Sont affichés en service normal :
- la température paramétrée de congélation
L'affichage de la température clignote :
- le réglage de la température est modifié
- après l'enclement, la température n'est pas encore suffisamment froide
- la température a augmente de plusieurs degrés
4 Mise en service
4.1 Transport de l'appareil
PRUDENCE
Risque de blessure et d'endommagement du à un transport incorrect!
Transporter l'appareil emballe.
Transporter l'appareilABOUT.
Ne pas transporter l'appareil seul.
4.2 Mise en place de l'appareil
AVERTISSEMENT
Risque d'incendie du à l'humidité !
Lorsque des pieces sous tension ou le cable de raccordement au secteur deviennent humides, un court-circuit peut se produit.
L'appareil a eté concu pour être place dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
AVERTISSEMENT
Danger de brûlures par court-circuit!
Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrêté d'un autre appareil, ils peuvent être endommages à cause des vibrations de l'appareil et par la suite causer un court-circuit.
Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le cable d'alimentation.
Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrière de l'appareil.
AVERTISSEMENT
Risque d'incendie du au fluide réfrigerant!
Le fluide réfrigérant R 600a contenu dans l'appareil ne présenteaucun danger pour l'environnement mais est inflammable.En cas de fuite,le fluide réfrigérant risque de s'enflammer.
Veiller à ne pas endommager les tubes du circuit frigorifique.
AVERTISSEMENT
Risque d'endommagement et d'incendie!
Ne pas placer un apparéil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l' apparéil!
AVERTISSEMENT
Risque d'incendie et d'endommagement du au blocage des ouvertures d'aération!
Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!
ATTENTION
Risque d'endommagement du à l'eau de condensation!
Ne pas placer l'appareil directement a cote d'un autre réfrigerateur/congélateur.
En cas de dégats à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.
Le sol au lieu d'emplacement doit etre horizontal et plan.
Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
Le lieu d'emplacement le plus adapté est un local sec et bien aéré.
Toujours placer l'appareil avec la face arrête et avec les pieces d'écartement mural (voir ci-dessous), si celles-ci sont utilisées, directement contre le mur.
Ne déplacer l'appareil qu'a vide.
Ne pasmettre en place l'appareil sans avoir recours a une aide.
Le local d'emplacement de votre apparéil doit, selon la norme NE 378, avoir un volume de 1m^3 pour 8g de fluide réfrigerant R 600a. Si le local est trop petit, un mélange inflatable gaz-air peut se former suite à une fuite dans le circuit réfrigerant. L'indication du dosage de fluide réfrigerant est indiqué sur la plaque signalétique à l'intérieur de l'appareil.
Enlever le cable de raccord de la paroi arrriere de l'appareil. Enlever le porte-cable, sinon des bruits dus aux vibrations surgissant!
Enlever tous les auxiliaires de transport.
Pour atteindre la consommation énergétique déclarée, les pieces d'écartement fournies avec certains appeareils doivent être utilisées. Cela augmente la profondeur des appeareils d'env. 35 mm. L'appareil fonctionne parfaitement sans l'utilisation des pieces d'écartement, mais présente une légère augmentation de sa consommation énergétique.
Pour un apparéil'accompagné de pieces d'écartement mural, monter ces pieces d'écartement sur la face arrêté de l' apparéil, en haut à gauche et à droite.
Eliminer l'emballage (voir 4.5).

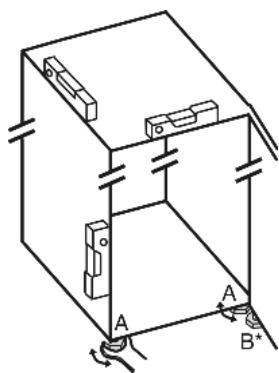

Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.
Remarque
Nettoyer l'appareil (voir 6.2).
Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.
4.3 Inversion du sens d'ouverture de la porte
Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte :
Assurez-vous d'avoir l'outillage suivant à portée de main :
Torx 25
Torx 15
Clé à fourche SW 6
Tournevis
Clé à fourche jointe
Si nécessaire, demander de l'aide à quelqu'un pour le montage
PRUDENCE
Risque de blessures lorsque la porte culbute!
Bien tener la porte.
Déposer la porte prudemment.
Dévisser la vis de blocage du support d'appui Fig. 4 (1) en bas à droite.
Ouvrir la porte.
Maintainir la porte du cote de la poignée et en bas et soulever.
Le pivot d'appui Fig. 4 (21)se desserre du support d'appui Fig. 5 (2).
Si le pivot d'appui Fig. 4 (21) ne se débloque pas poussez-le par le bas.
Faire pivoter la porte en bas vers l'extérieur et la retirer.

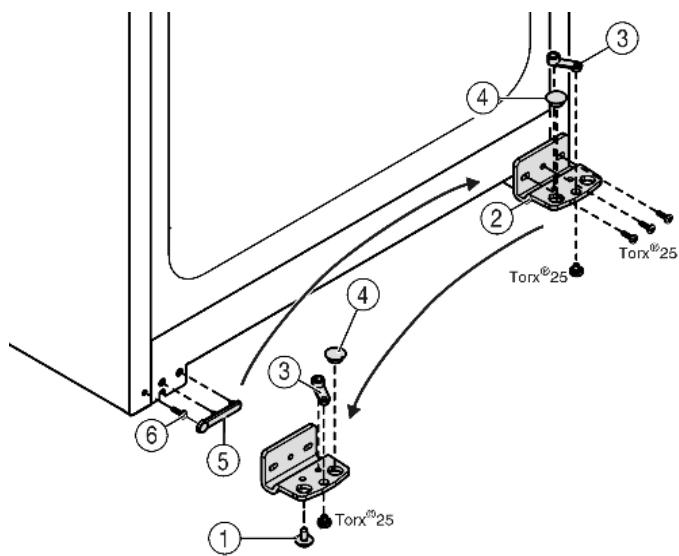

Fig. 4
Fig. 5
Devisser le support d'appui Fig. 5 (2).
Devisser l'élément pivotant Fig. 5 (3) et le permuter dans le trou opposé du support d'appui, revisisser à fond.
Retirer le bouchon Fig. 5 (4) du support d'appui et le placer dans le trou du cote opposé au support d'appui.
Retirer le cache Fig. 5 (5) coto poignee avec precaution.
Retirer la vis Fig. 5 (6) et la revisisser sur le côte opposé.
Remetre en place le cache Fig. 5 (5).
Revisser le support d'appui Fig. 5 (2) sur le nouveau côté charnière, en utilisant une visseuse sans fil si nécessaire, avec un couple de serrage de 4 Nm.

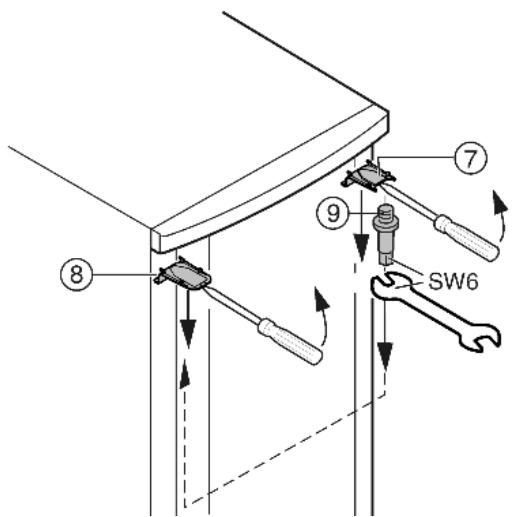

Fig. 6

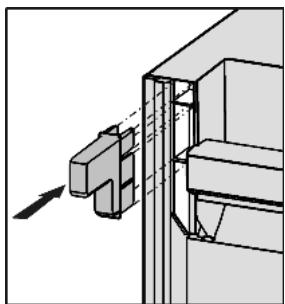

Faire décliqueter le cache Fig. 6 (7) en haut et le cache Fig. 6 (8) avec un tournevis devant et l'enlever diagonalement vers le bas.
Devisser le pivot d'appui Fig. 6 (9) et le visser du cote opposé (avec 4 Nm).
Remonter le cache Fig. 6 (7) du côté du pivot d'appui : l'insérer par l'arrière et l'encliqueter sur l'avant.
Monter le cache Fig. 6 (8) sur le côte opposé: l'insérer par l'arrière et l'encliqueter sur l'avant.
Fig. 8

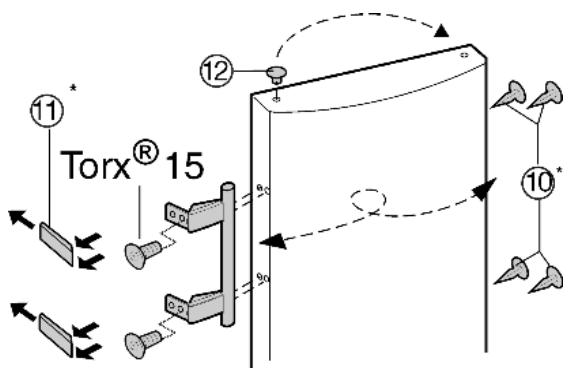

Fig. 7
Enlever le bouchon Fig. 7 (12) du coussinet de la porte et le permuter de l'autre côté.
Démoner la poignée de porte, le bouchon Fig. 7 (10) et les plaques d'appui Fig. 7 (11) puis les repositionner sur le côte opposé.
Lors du montage des plaques d'appui, veillez à un enclique-tage correct.
Permuter la pince elastique Fig. 8 (20): appuyer sur l'ergot puis-retirer la pince elastique.
Insérer la pince élastique sur le nouveau côte charnière jusqu'à l'enclique-tage.
Tirer le pivot d'appui Fig. 8 (21) hors de la douille de porte et la mesure en place ensemble avec la rondelle du cote opposé. Le taquet d'arrêt doit indiquer vers la paroi interieure de la porte, l'encoche vers la paroi extérieure.
Accrocher la portedansl pelivotdappuiFig.69)supérieur.
Pivoter la porte vers le bas etmettre en place le pivot d'arrêt Fig.8 (21) dans le support d'appui. Event.tourner le pivot d'arrêt de sorte qu'il puisse encliqueter.
Visser la vis d'arrêt Fig. 4 (1) en bas dans le pivot d'arrêt et la serrer à fond (avec 4 Nm).
Aligner évientuelles le porte par rapport aux deux trouss oblongs du support d'appui inférieur pour qu'elle affleure avec l'habillage de l'appareil. Pour cela, devisser la vis centrale.
AVERTISSEMENT
Risque de blessure si la porte tombe!
Si les pivots ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l'appareil ne pas refroidir convenablement.
Visser les charnières/les pivots d'appui (avec un couple de serrage 4 Nm).
Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis.
4.4 Insertion entre deux éléments de cuisine
(1) Elementary haut
(2) Appareil
(3) Placard de cuisine
(4) Mur
^X Dans le cas d'appareils avec pieces d'écartement mural fournies, la dimension est augmentée de t de 35 mm (voir 4.2).
L'appareil peut être entouré de meubles de cuisine. Pour adapter l'appareil Fig. 9 (2) à la hauteur des placards de la cuisine intégrée, on peut placer un élément haut Fig. 9 (1) audrssus de l'appareil.
Lors de la transformation avec des placards de cuisine (profondeur max. 580 mm), l'appareil peut etre place directement a cote du placard de cuisine Fig.9 (3). L'appareil depasse lateralement de 34mm^× et de 50mm^× au centre de I'appareil par rapport a la face avant du placard de cuisine.
Important pour la ventilation :
-
Sur la paroi arrêté de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute.
-
La fente d'aération sous le plafond doit être de 300~cm^2 minimum.
- Plus la section de ventilation est grande, plus l'appareil marche de manière économique.
Si l'appareil est installé avec les charnières à côté d'un mur Fig. 9 (4), la distance entre l'appareil et le mur doit être de 40~mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.
4.5 Eliminer l'emballage
AVERTISSEMENT
Risque d'étouffement avec les films et matériel aux émballage!
Ne pas laisser les enfants jouer avec les matériaux d'emballage.
L'emballage est fabriqué en matérielles recyclables :
- carton ondulé / carton
- pièces en polystyrene expansé
- films et sachets en polyéthylène
- colliers de serrage en polypropylène
- cadres en bois cloués avec plaque de polyéthylene*
Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
4.6 Brancher l'appareil
ATTENTION
Risque d'endommagement du système électronique!
Ne pas utiliser d'ondulesurs (conversion du courant continu en courant alternatif resp. triphased) ou de fiches économés d'énergie.
AVERTISSEMENT
Risque d'incendie et de surchauffe!
Ne pas utiliser de rallonge ou de bloc multiprises.
Le type de courant (courant alternatively) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).
La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.
La prise de courant doit être bien accessible afin de pouvoir débrancherrapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrriere de I'appareil.
Vérifier l'alimentation électrique.
Enficher la prise de courant.
4.7 Enclencher l'appareil
Appuyer sur la touche On/Off Fig. 3 (1).
L'appareil est enclenché. L'affichage de la température et le symbole Alarme Fig. 3 (10) clignotent jusqu'à ce que la température soit suffisamment froide.
Lorsque le display « affiche DEMO, » le mode de démonstration est activé. S'adresser au S.A.V.
5 Commande
5.1 Luminosité de l'affichage de tempé-rature
Vous pouvez adapter la luminosité de l'affichage de température aux conditions lumineuses du lieu d'installation.
5.1.1 Régler la luminosité
L'éclairage de fond peut être désactivé ou régle sur l'un des 5 niveaux. Au départ usine, l'éclairage de fond est désactivé.
Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)
Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.
Appuyer sur la touche de réglage Fig. 3 (6) pour apperla fonction de luminosité.
Le symbole Sécurité enfants Fig. 3 (8) s'éteint et le symbole Luminosité Fig. 3 (3) clignote.
Confirmer: appuyer brièvement sur la touche SuperFrost Fig. 3 (2).
Le symbole Luminosite Fig. 3 (3) est allumé.
Sélectionner "Désacté" ou la luminosite souhaïée à l'aide de la touche de réglage Fig. 3 (6). Plus il y a de zones allumées dans l'affichage de la température, plus l'éclairage est fort. Si aucune zone n'est allumée, l'éclairage est "désacté".
Confirmer: appuyer sur la touche SuperFrost Fig. 3 (2).
Le symbole Luminosite Fig. 3 (3) clignote.
La luminosité est maintainant régée sur la nouvelle valeur.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).
-ou
Attendre 5 minutes.
Le symbole Luminosite Fig. 3 (3) et le symbole Menu Fig. 3 (9) s'eteignent.
L'affichage de températe affiche de nouveau la tempéatrice.
5.2 Verrouillage enfants
Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.
5.2.1 Enclencher la sécurité pour enfants
Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)
Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.
Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour appeler la fonction Sécurité enfants.
Le symbole Sécurité enfants Fig. 3 (8) est allumé.
Les LED -15 °C et -21 °C sont allumées dans l'affichage de la température.
Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour activer la fonction Sécurité enfants.
Le symbole Sécurité enfants Fig. 3 (8) clignote. Les LED-15 °C et -21 °C s'éteignent.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).
-OU
Attendre 5 minutes.
Le symbole Menu Fig. 3 (9) s'éteint et la températe est de nouveau affichée dans l'affichage de la températe. Le symbole Sécurité enfants Fig. 3 (8) est allumé.
5.2.2 Eteindre la sécurité pour enfants
Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)
Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.
Appuyer brievement sur la touche SuperFrost Fig. 3 (2) pour appeler la fonction Securite enfants.
Le symbole Sécurité enfants Fig. 3 (8) est allumé. La LED -18 °C est allumée dans l'affichage de la température.
Appuyer brievement sur la touche SuperFrost Fig. 3 (2) pour désactiver la fonction Sécurité enfants.
Le symbole Sécurité enfants Fig. 3 (8) clignote.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).
-ou
Attendre 5 minutes.
Le symbole Menu Fig. 3 (9) s'éteint et la tempéature est de nouveau affichée dans l'affichage de la tempéature. Le symbole Sécurité enfants Fig. 3 (8) n'est plus allumé.
5.3 Alarme de température
Lorsque la température de congélation n'est pas assez froide, un aver剌seur sonore retentit.
L'affichage de la tempéature clignote en même temps que le symbole Alarme Fig. 3 (10).
La cause d'une température trop élevée peut être :
- l'introduction d'aliments frais chauds
- l'entrée d'une quantité trop importante d'air ambiant chaud lors du réarrangement et de l'enlèvement d'aliments
- une panne de courant prolongée
- une défectuosité de l'appareil
L'avertisseur sonore s'eteint automatiquement, le symbole Alarme Fig. 3 (10) et l'affichage de tempéature arrêtent de clignoter lorsque la tempéature est de nouveau suffisamment froide.
Lorsque I'etat d'alarme persiste: (voir Dysfonctionnements).
Remarque
Les alimentés peuvent s'avarier si la température n'est pas suffisamment froide.
Vérifier la qualité des aliments. Ne pas consommer les aliments avariés.
5.3.1 Arrêter l'alarme de températe
Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.
Appuyer sur la touche Alarme Fig. 3 (7).
5.4 Congeler des alimentés
Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous « capacité de congélation ... kg/24h »
Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 35 kg chacune.
PRUDENCE
Risque de blessure d'aux débris de verre!
Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelezés.
Ne pas congeler de bouteilles ni de canettes!
Pour que les alimentents congèlient rapidement jusqu'àu coeur, ne pas dépasser les quantités suivantes par paquet :
- Fruits, légumes jusqu'à 1 kg
Viande jusqu'à 2,5 kg
Emballer les alimentents par portions dans des sachets de congestion, des recipients réutilisables en plastique, métal ou aluminium.
5.5 Durées de conservation
| Durées de conservation des alimentés (à titre indicatif) : |
| Glaces | 2 à 6 mois |
| Charcuterie, jambon | 2 à 6 mois |
| Pains, pâtisseries et viennoises-ries | 2 à 6 mois |
| Gibier, porc | 6 à 10 mois |
| Poisson gras | 2 à 6 mois |
| Poisson maigre | 6 à 12 mois |
| Fromage | 2 à 6 mois |
| Volaille, bœuf | 6 à 12 mois |
| Fruits, légumes | 6 à 12 mois |
Ces durées de conservation sont données à titre indicatif.
5.6 Dégivrer les alimentés
- A température ambiente
Au micro-ondes
- Dans le four/le four à chaleur tournante
Uniquement retirer la quantite d'aliments requise. Traiter les aliments decongelés le plus rapidement possible.
Ne recongeler des alimentes décongelés que dans des cas exceptionnels.
5.7 Régler la température
Réglage de température recommandié : -18 °C
La température peut être modifiée en continu. Si le réglage -32 °C a été atteint,ça recommence à -15 °C.
Faire appel au réglage de la température : appuyer une fois sur la touche de réglage Fig. 3 (6).
La LED de la température actuelle clignote dans l'affichage de la température.
Appuyer autant de fois sur latouche de réglage Fig. 3 (6) jusqu'à ce que la DEL de la température désirée lui.
Remarque
Vous pouze appuyer de manière prolongée sur la touche de réglage pour régler une valeur un peu plus froide dans une petite plage de température (par ex.: entre -15 °C et -18 °C). La LED de la plage de températureasse suivant est allumée dans l'affichage de la température.
5.8 SuperFrost
Cette fonction vous permet de congelever rapidement des denrées fraîches à cœur. L'appareil fonctionne à
puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigori-fique.
Les denrées déjà stockées obtiennent en plus une « réserve de froid ». Elles restent donc congelez plus longtemps lorsque vous dégelez l'appareil.
Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvezCongeler en 24 h, reportez-vous à la « Capacité de congestion ... kg/24h »indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modele et sa classe climatique.
Selon la quantité de denrées fraiches à congeker, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeker, 24 h avant la mise en place d'une quantité maximale de denrées à congeker.
Empaquetez les alimentés et répartissez-les sur une plus grande surface possible. Ne pasmettre des alimentés à congefer avec des produits déjà congelées en contact de sorte que ces derniers ne se décongèlent pas.
N'activez pas la fonction SuperFrost dans les cas suivants :
- lorsque vous introduizez des alimentés déjà congelés
- Lors d'une congélation de denrées fraiches allant jusqu'à environ 2 kg par jour
5.8.1 Congeler avec la fonction SuperFrost
enforcer brièvement la touche SuperFrost Fig. 3 (2)
Le symbole SuperFrost Fig. 3 (4) s'allume.
La température de congélation bises, l'appareil passe à sa puissance frigorifique Tmaxale.
Remarque
Lorsque vous actionnez la touche SuperFrost, l'activation du compresseur peut prendre jusqu'à 8 minutes en raison de la temporisation d'activation intégrée. Cette temporisation prolonge la durée de vie du comprisseur.
En cas de petite quantité d'aliments à conçeler :
attendre env. 6 h.
Déposer les alimentés conditionnés dans les tiroirs inférieurs. En cas de quantités importantes d'aliments à congeler (voir plaque signalétique):
attendre env. 24 h.
Retirer le tiroir le plus bas et poser les alimentes directement dans l'appareil de sorte qu'ils soient en contact avec le fond ou les parois laterales.
SuperFrost se coupe automatiquement après env. 65 h.
Le symbole SuperFrost Fig. 3 (4) s'éteint quand la congélation est terminée.
La plage de température luit dans l'affichage de température régle pour service normal.
Déposer les alimentés dans le tiroir et reinsérer celui-ci.
L'appareil continue de fonctionner en mode normal d'économie d'énergie.
Pour economiser de l'énergie, il est possible d'arreter la fonction SuperFrost, y compris avant la fin des 65 heures de retard de congélation en appuyant une nouvelle fois sur la touche SuperFrost Fig. 3 (2). Vous ne devez désactiver la fonction SuperFrost qu'une fois que la température est inférieure ou égale à -18 °C.
5.9 Tiroirs
Pour déposer les produits à congefer directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant
5.10 Tablets
Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
Remetre en place la tablette de rangement: l'inserer jusqu'à la butée.
5.11 VarioSpace
Vous peuvent-retirer les tiroirs ainsi que les surfaces de rangement. Vous avez ainsi plus de place pour congefer des pieces de gros volume. La volaille, la viande,les grosses pieces de gibier ainsi que les patisseries de grande taille peuvent congelés sans probleme puis de nouveau préparés.
Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 35 kg chacune.
6 Entretien
6.1 Dégivrer manuellement
Après un fonctionnement prolongé, une couche de givre ou de glace se forme dans l'appareil.
La couche de givre ou de glace se forme plus rapidement lorsqu'on ouvre l'appareil féquèment ou lorsque les alimentés y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommendons de dégivrer régulièrement l'appareil.
PRUDENCE
Risque de blessures et d'endommagement du à la vapeur chaude!
Pour dégivrer, ne pas avoir recours à des apparéils de chauffage électriques ou des nettoyeurs au jet de vapeur, des flammes dues ou des aerosols spéciaux dégivrage.
Ne pas enlever la glace avec des ustensiles tranchants.
Un jour avant le dégivrage, enclencher le mode SuperFrost.
Les denrées congelées auront ainsi une « réserve de froid supplémentaire.
Couper l'appareil.
L'affichage de la température s'eteint.
Lorsque l'affichage de la température ne s'éteint pas, la sécurité enfants (voir 5.2) est active.
Debrancher l'appareil du reseau ou couper le fusible.
Conserver les alimentés congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreprises dans un local frais.
Placer un écipient contenant de l'eau chaude, mais pas bouillante sur l'une des tablettes du milieu.
Le dégivrage est accéléré.
L'eau de dégivrage est collectée dans les tiroirs.
Laisser la porte ouverte pendant le dégivrage.
Retirer les morceaux de glace detachés.
S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon.
Nettoyer l'appareil (voir 6.2).
6.2 Nettoyage de l'appareil
AVERTISSEMENT
Risque de blessures et d'endommagement émanant de la vapeur très chaude!
La vapeur chaude peut provoquer des brûlures et endomager les surfaces.
Ne pas utiliser d'appareils de nettoyage à la vapeur!
ATTENTION
Un nettoyage incorrect endommage l'appareil !
Ne jamais utiliser de produits de nettoyage concentrés.
Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons réches.
Ne pas utiliser de solvants chimiques.
Ne pas detériorer ou enlever la plaquette signalétique située sur la paroi interieure de l'appareil. Ceci est important pour le S.A.V.
Ne pas arracher, plier ou endommager de cables ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.
Vider l'appareil.
Debrancher la prise.
Grille d'aération et de ventilation nettoyer régulierement.
Des dépôts de poussière augmentent la consommation de courant.
Nettoyez à la main les surfaces interieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
ATTENTION
Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le dédTérgent livre avec l'appareil.
Sinon le revêtement de surface serait endommagé
.
Nettoyez les surfaces enduites des portes uniquement avec un chiffon propre et doux. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.
Nettoyez les parois laterales en acier inox avec un nettoyant inox courant. Appliquez ensuite le produit d'entretien inox fourni, de manière régulière, dans le sens du polissage.
Nettoyez les parois laterales vernies et les surfaces enduites des portes uniquement avec un chiffon doux et propre. En cas de salissures importantes, utilisez un peu d'eau ou un détermgent neutre. Il est également possible d'utiliser une lavette en microfibres.
Éléments d'équipement: nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent
Après le nettoyage :
Frotter l'appareil et les éléments d'équipement pour les sécher.
Rebrancher l'appareil et l'enclencher de nouveau.
Enclencher la fonction SuperFrost (voir 5.8).
Lorsque la température est suffisamment froide :
remetre en place les aliments.
6.3 S.A.V.
Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le repertoire S.A.V. fourni avec votre apparéil.
AVERTISSEMENT
Risque de blessures dû à une réparation incorrecte!
Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.
Relever la désignation de l'appareil Fig. 10 (1), le n° de service Fig. 10 (2) et le n° de série Fig. 10 (3) sur la plaquette signatéique. Cette plaquette se trouve sur la paroi interieure gauche de l'appareil.
Fig. 10
Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 10 (1), le n^ de service Fig. 10 (2) et le n^ de série Fig. 10 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
Les alimentes resteront plus longtemps frais.
Debrancher la fiche du secteur (ne pas tirer sur le cable de l'appareil) ou couper le fusible.
7 Dysfunctionnements
Votre apparéil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne avait cependant se produit en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront factures même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :
L'appareil ne fonctionne pas.
L'appareil n'est pas enclenché.
Enclencher l'appareil.
La fiche secteur n'est pas correctement enforcée dans la prise.
Contrôler la fiche secteur.
Le fusible de la prise n'est pas correct.
Vérifier le fusible.
Le compresseur fonctionne lentement.
Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Meme s'il fonctionne plus longtemps, il économique de l'énergie.
Ceci est normal pour les modeles avec economie d'énergie.
La fonction SuperFrost est activée.
Pour refroidir rapidement les alimentes, le compresseur fonctionne plus longtemps. Ceci est normal.
Une LED clignote régulièrement toutes les 15 secondes* en bas à l'arrière de l'appareil (vers le comprateur).
L'inverseur est équipé d'un diagnostic d'erreurs à LED.
Il est normal qu'il clignote.
Les bruits sont trop forts.
Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des diffé-rents niveaux de vitesse.
Ce bruit est normal.
Un gargouillagement et un clapotis.
Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
Ce bruit est normal.
Un léger cliC.
Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.
Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.
L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
La température ambiente est trop élevé.
Solution: (voir 1.2)
Bruits de vibrations.
L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés pres de l'appareil.
Aligner l'appareil à l'aide des pieds de réglage.
Espacer les bouteilles et les recipients.
Le symbole SuperFrost Fig. 3 (4) et l'affichage de températe clignotent.
Il y a un dysfonctionnement.
S'adresser au S.A.V. (voir Entretien)
L'affichage de la température est allumé : DEMO.
Le mode démonstration est activé.
S'adresser au S.A.V. (voir Entretien)
Les parois extérieures de l'appareil sont chaudes*.
La chaleur du circuit frigorifique est utilisé pour éviter la condensation d'eau.
Ceci est normal.
La température n'est pas assez froide.
La porte de l'appareil n'est pas fermée correctement.
Fermer la porte de l'appareil.
L'aération et la ventilation sont insuffisantes.
Dégager la grille d'aération.
La température ambiente est trop élevé.
Solution : (voir 1.2).
l'appareil a eté ouvert trop pouvant ou trop longtemps.
Attendre que la température nécessaire se rétablisse d'ellemme. Sinon, adressez-vous au S.A.V. (voir Entretien)
la température est mal régée.
Régler la température sur plus froid et vérifier au bout de 24 h.
L'appareil est placé trop pres d'une source de chaleur (cuisinière, radiateur, etc.).
Changer l'emplacement de l'appareil ou de la source de chaleur.
8 Mise hors service
8.1 Couper l'appareil
Appuyer sur la touche On/Off Fig. 3 (1) jusqu'à ce que le display s'obscurcisse. Relâcher le bouton.
S'il est impossible d'etreindre l'appareil, cela signifie que la sécurité infant est active (voir 5.2).
8.2 Mise hors service
Vider l'appareil.
Debrancher la prise.
Nettoyer l'appareil (voir 6.2).
Laisser la porte ouverte afin d'eviter toute formation de mauvaises odeurs.
9 Eliminer l'appareil
L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens apparéils est à réaliser correctement en respectant les prescriptions et lois en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.
Rendre l'appareil inopérant.
Debrancher l'appareil.
Sectionner le cable de raccord.
