Intitulé	Description
Type de produit	Routeur Wi-Fi AC5300
Normes Wi-Fi	802.11a/b/g/n/ac
Vitesse maximale	Jusqu'à 5300 Mbps
Bandes de fréquence	Tri-bande (2.4 GHz et 2 x 5 GHz)
Ports Ethernet	4 ports Gigabit Ethernet
Port USB	1 port USB 3.0 et 1 port USB 2.0
Protocole de sécurité	WPA/WPA2, WEP
Dimensions approximatives	300 x 200 x 60 mm
Poids	1.5 kg
Alimentation électrique	Adaptateur secteur 12V/2.5A
Fonctions principales	QoS, contrôle parental, VPN, gestion via application mobile
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits chimiques
Pièces détachées et réparabilité	Pas de pièces détachées disponibles pour le grand public
Compatibilités	Compatible avec tous les appareils Wi-Fi
Garantie	2 ans

FOIRE AUX QUESTIONS - DIR-895L D-LINK

Comment réinitialiser le D-LINK DIR-895L aux paramètres d'usine ?

Pour réinitialiser votre DIR-895L, localisez le bouton de réinitialisation à l'arrière du routeur. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants s'éteignent et se rallument, indiquant que le routeur a été réinitialisé.

Que faire si je ne peux pas accéder à l'interface d'administration ?

Assurez-vous que votre appareil est connecté au réseau du routeur. Ouvrez un navigateur et entrez l'adresse IP par défaut, généralement 192.168.0.1 ou 192.168.1.1. Si cela ne fonctionne pas, essayez de réinitialiser le routeur.

Comment changer le mot de passe du Wi-Fi sur le DIR-895L ?

Accédez à l'interface d'administration du routeur, allez dans la section 'Sans fil' ou 'Wi-Fi', puis modifiez le champ 'Mot de passe' ou 'Clé de sécurité' pour votre réseau Wi-Fi. N'oubliez pas de sauvegarder vos modifications.

Le réseau Wi-Fi est lent, que puis-je faire ?

Vérifiez si d'autres appareils utilisent beaucoup de bande passante. Redémarrez le routeur et essayez de le placer dans une position centrale de votre maison. Vous pouvez également essayer de changer le canal Wi-Fi dans les paramètres.

Comment mettre à jour le firmware du DIR-895L ?

Accédez à l'interface d'administration, allez dans 'Administration' puis 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site de D-LINK et suivez les instructions pour effectuer la mise à jour.

Comment configurer un réseau invité sur le DIR-895L ?

Connectez-vous à l'interface d'administration, allez dans la section 'Réseau invité' et activez-le. Configurez le SSID et le mot de passe pour le réseau invité, puis sauvegardez vos paramètres.

Le routeur ne se connecte pas à Internet, que faire ?

Vérifiez les connexions des câbles, redémarrez le routeur et votre modem. Assurez-vous que les paramètres de connexion sont corrects dans l'interface d'administration. Si le problème persiste, contactez votre fournisseur d'accès Internet.

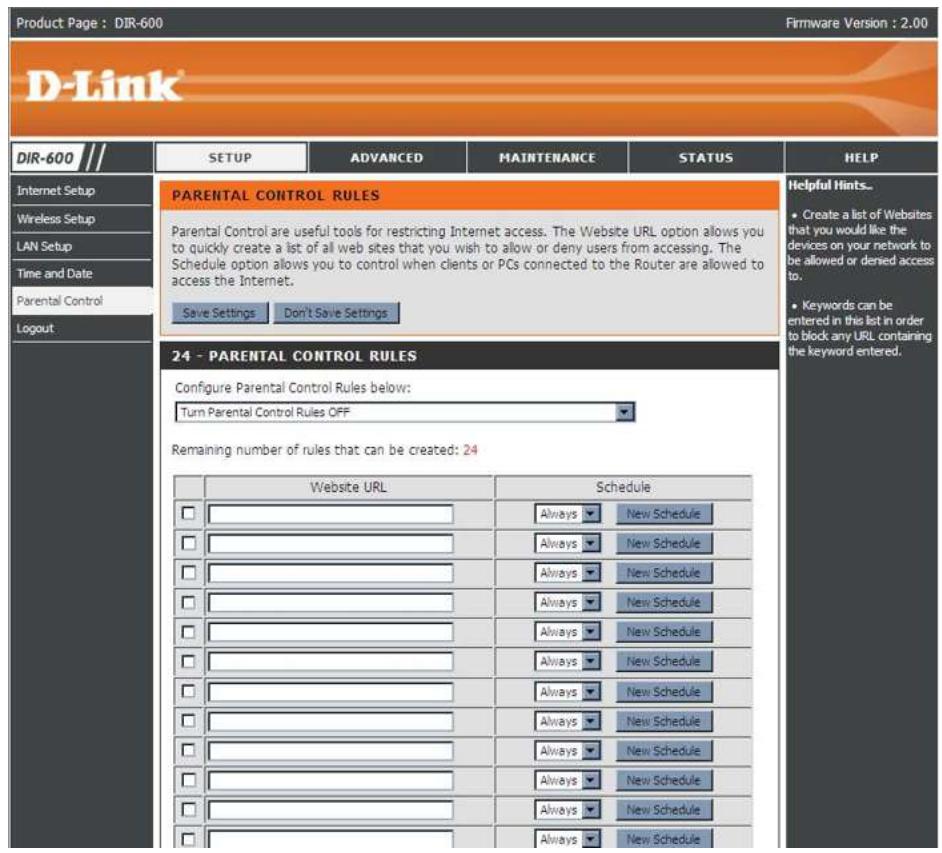

Comment activer le contrôle parental sur le DIR-895L ?

Connectez-vous à l'interface d'administration, allez dans la section 'Contrôle parental' et activez-le. Vous pourrez définir des règles pour limiter l'accès à certains sites ou horaires pour les appareils de votre réseau.

Que faire si les voyants du routeur ne s'allument pas ?

Vérifiez que le routeur est bien alimenté et que le câble d'alimentation est correctement branché. Essayez de brancher le routeur sur une autre prise électrique. Si les voyants ne s'allument toujours pas, le routeur peut être défectueux.

MODE D'EMPLOI DIR-895L D-LINK

Contenu de la boîte 4

Configuration système requise 4 Caractéristiques 5 Description du matériel 6 Connexions 6 Voyants lumineux. 7

Installation. 8

Pré-requis 8 Éléments à prendre en compte avant d'installer le réseau sans fil 9 Montage mural du périphérique 10 Connexion au modem cable/DSL/satellite ou Box opérateur 11 Connexion à un autre routeur 12

Configuration. 14

Utilitaire de configuration Web 14 Setup Wizard 15 Adresse statique (attribuée par le FAI) 19 Configuration Internet 20 Dynamique 20 PPPoE 21 PPTP 22 L2TP 23

Double accès (pour la Russie uniquement)......24 Wireless Setup. 25 LAN Setup. 31 Paramètres du serveur DHCP 32 Time and Date 33 Contrôle parental 34 Port Forwarding 35 Règles d'application 36 QoS Engine 37 Filtre MAC 38 Firewall & DMZ 39 Advanced Wireless 40 Advanced Network 41 Routing. 42 Device Administration 43 Save and Restore. 44 Firmware Update 45 DDNS Setting 46 System Check 47 Calendriers 48 Paramètres du journal. 49 Device Info 50 Journal. 51

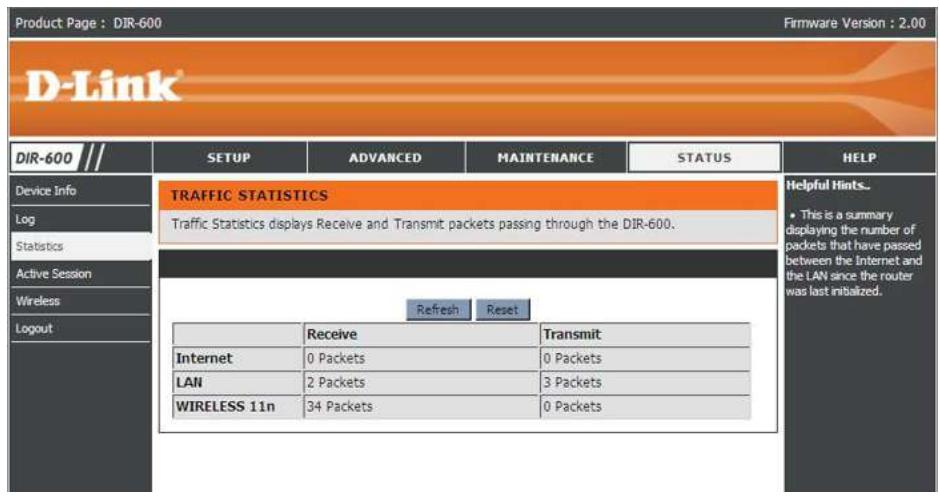

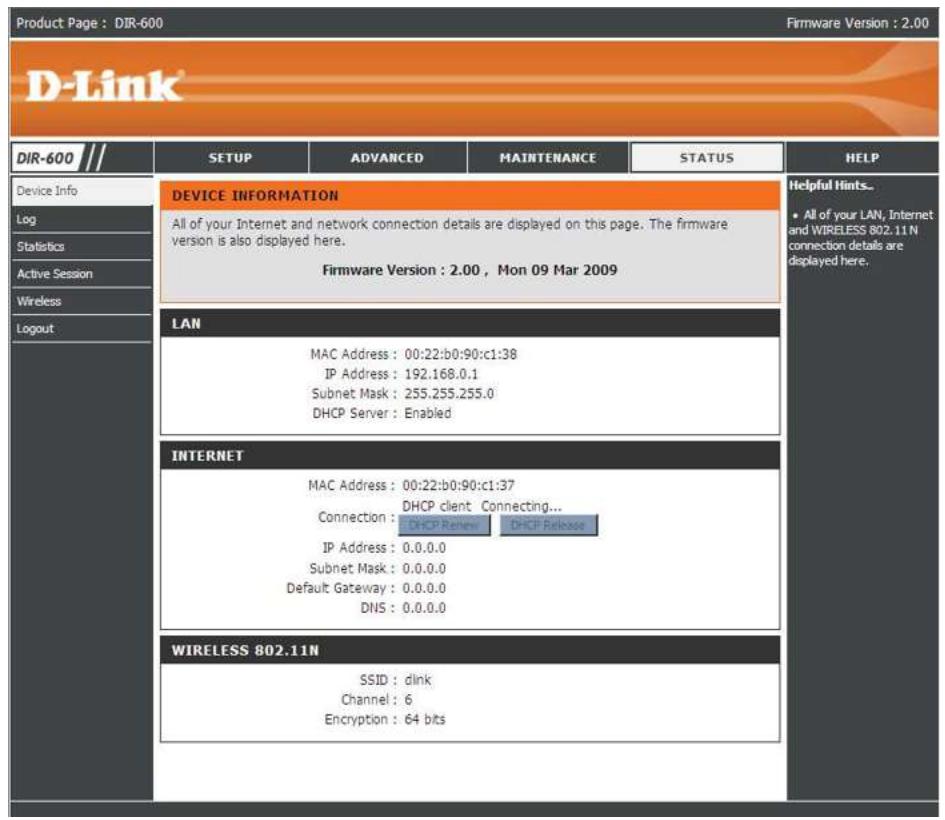

Statistiques. 52

Session active 52

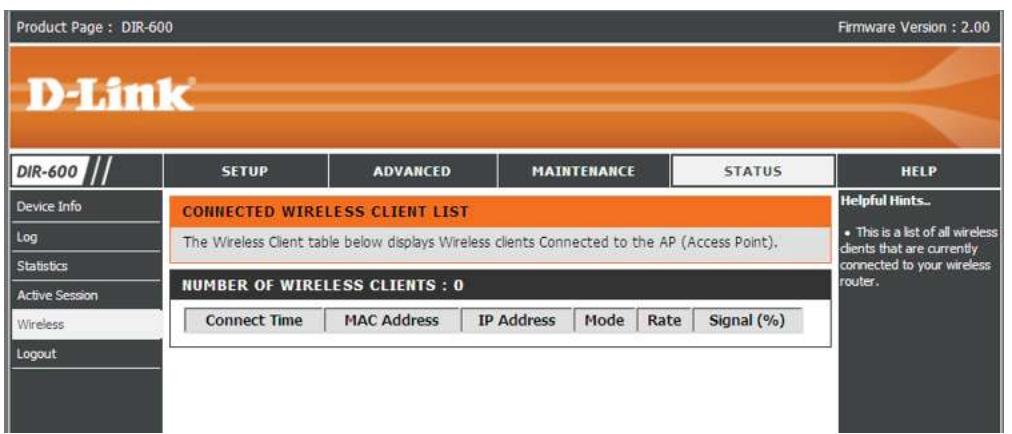

Sans fil. 53

Help 54

Sécurité du réseau sans fil 55

Définition du WEP 55 Configuration du mode WEP 56 Définition du WPA 57 Configuration de WPA/WPA2-PSK 58 Configuration du WPA/WPA2 (RADIUS) 59

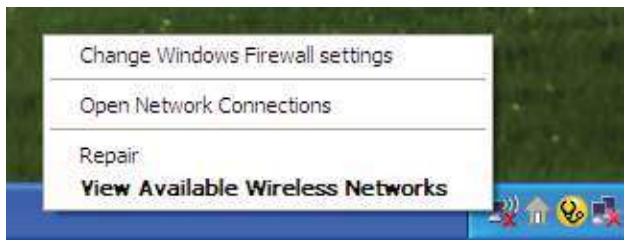

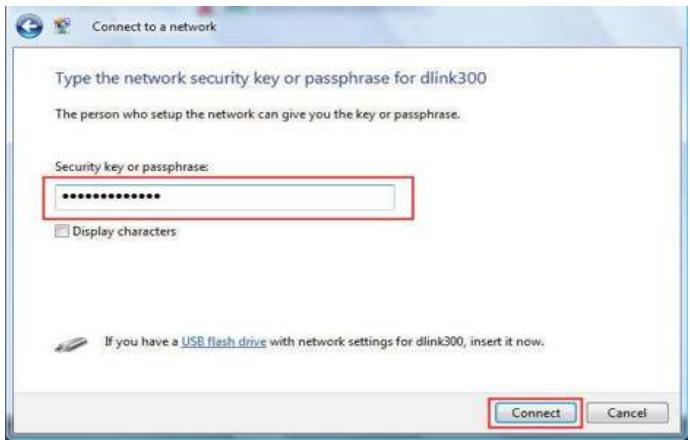

Connexion à un réseau sans fil 60

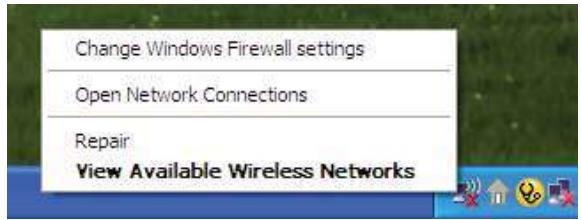

À l'aide de Windows XP 60 Configuration du mode WEP. 61 Configuration de WPA-PSK 63

Configuration de la protection wifi 65

Première configuration du routeur pour protéger Wifi 65 Configuration d'un routeur paramétré 66

Bases de la technologie sans fil 89

Définition de sans fil » 90 Conseils 92 Élimination des interférences 93

Bases de la mise en réseau 94

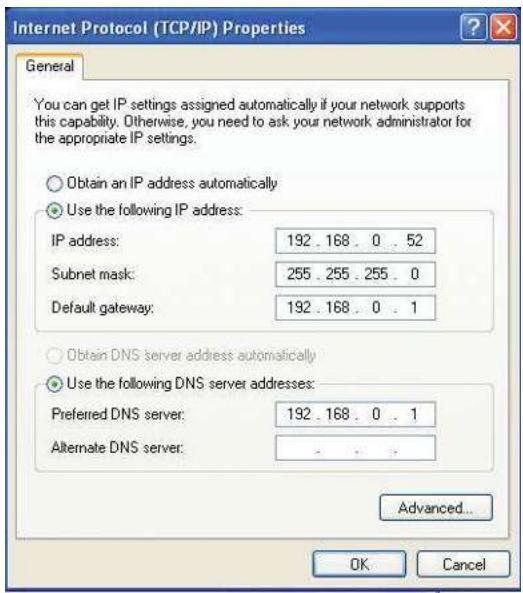

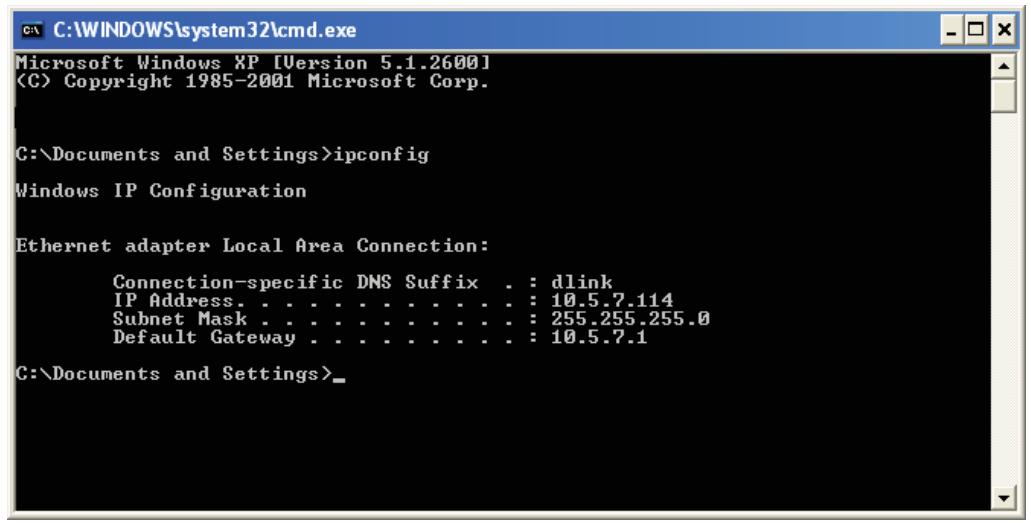

Vérification de l'adresse IP 94 Attribution statique d'une adresse IP 95

Contenu de la boîte

• Routeurs sans fil DIR-600 D-Link Adaptateur secteur
• Cable Ethernet
• Manuel et garantie sur CD

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle du DIR-600 risque d'endommager le produit et en annule la garantie.

Remarque : reliez toujours la prise du cordon d'alimentation à l'alimentation avant d'insérer l'ensemble dans la prise murale.

Configuration système requise

• Câble Ethernet ou modem DSL
• Ordinateur avec système d'exploitation Windows®, Macintosh ou Linux et équipéd'un adaptateur Ethernet Ordinateur avec système d'exploitation Windows®, Macintosh ou Linux et équipéd'un adaptateur Ethernet Ordinateur avec système d'exploitation Windows®, Macintosh ou Linux et équipé d'un adaptateur Ethernet
• Internet Explorer 6 ou Firefox 2.0 ou versions ultérieures (pour la configuration)

Caractéristiques

• Mise en réseau sans fil plus rapide : le DIR-600 offre une connexion sans fil atteignant 150Mb / s^* avec d'autres clients sans fil 802.11n. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions vidéo, des jeux en ligne et des communications audio en temps réel.
• Compatible avec les péripériques 802.11b et 802.11g : le DIR-600 reste parfaitement conforme à aux normes IEEE 802.11b et IEEE 801.11g; il peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11b et IEEE802.11g existants.
• Fonctions de pare-feu avancées : l'interface Web affiche plusieurs fonctions de gestion du réseau avancées, dont :
• Filtrage du contenu : filtrage du contenu en toute simplicité, basé sur l'adresse MAC, l'URL et/ou le nom de domaine.
• Gestion des filtres : ces filtres peuvent être gérés pour être actifs certains jours ou pendant une certaine durée (en heures ou minutes).
• Sessions multiples/simultanées sécurisées : le DIR-600 peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L'utilisateur derrière le DIR-600 peut donc acceder en toute sécurité aux reseaux d'entreprise.
• Assistant de configuration convivial : grâce à son interface Web simple d'utilisation, le DIR-600 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.

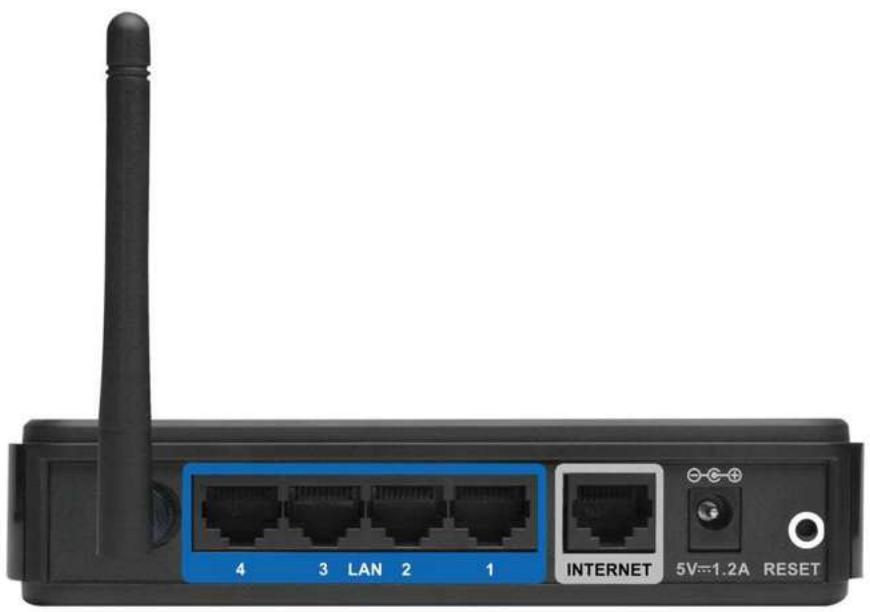

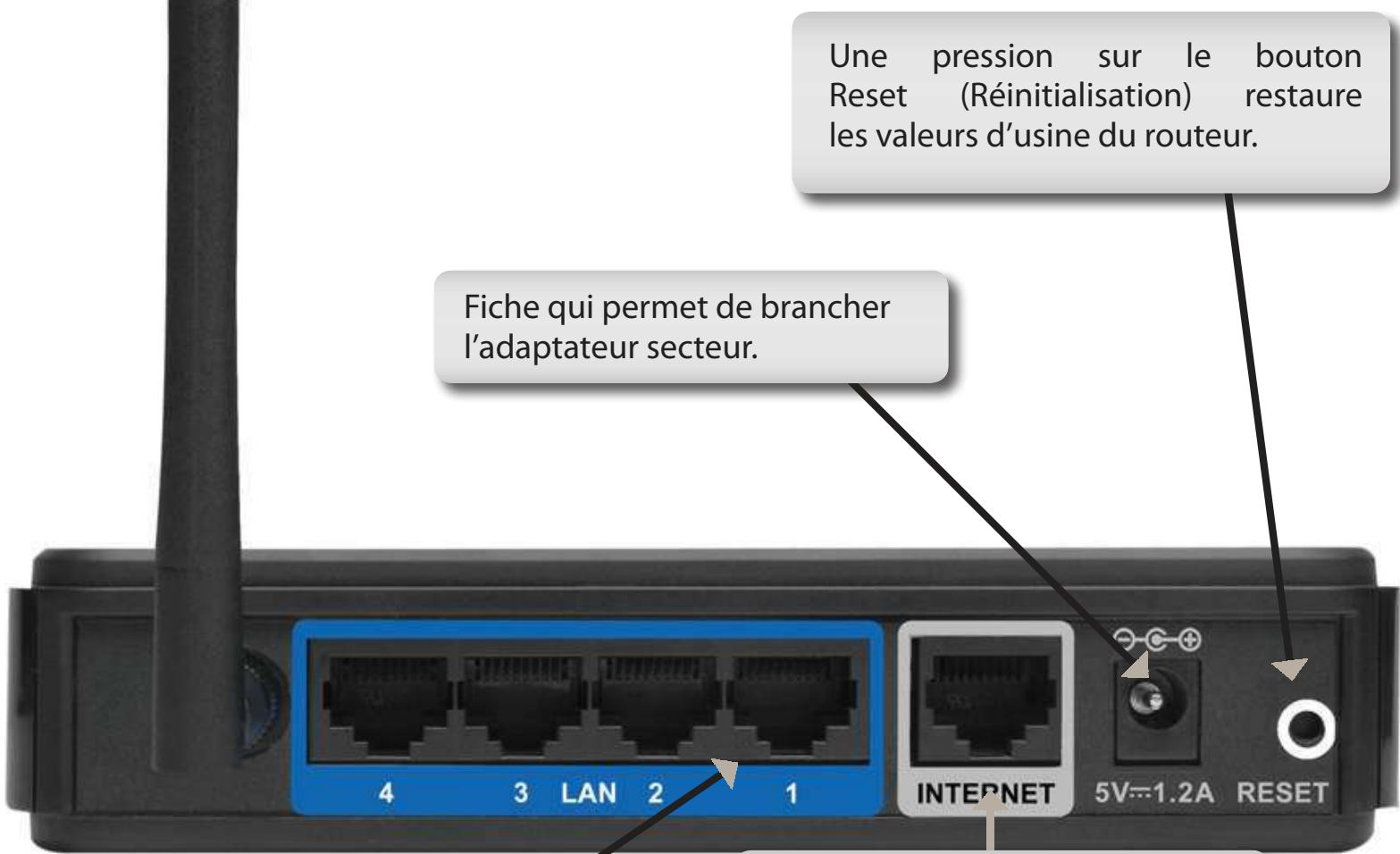

Ports du réseau local

Connexion de périphériques Ethernet tels que des ordinateurs, des commutateurs et des concentrateurs.

Le port Internet Auto MDI/MDIX permet la connexion du câble Ethernet relié par ailleurs aux modems câble ou DSL.

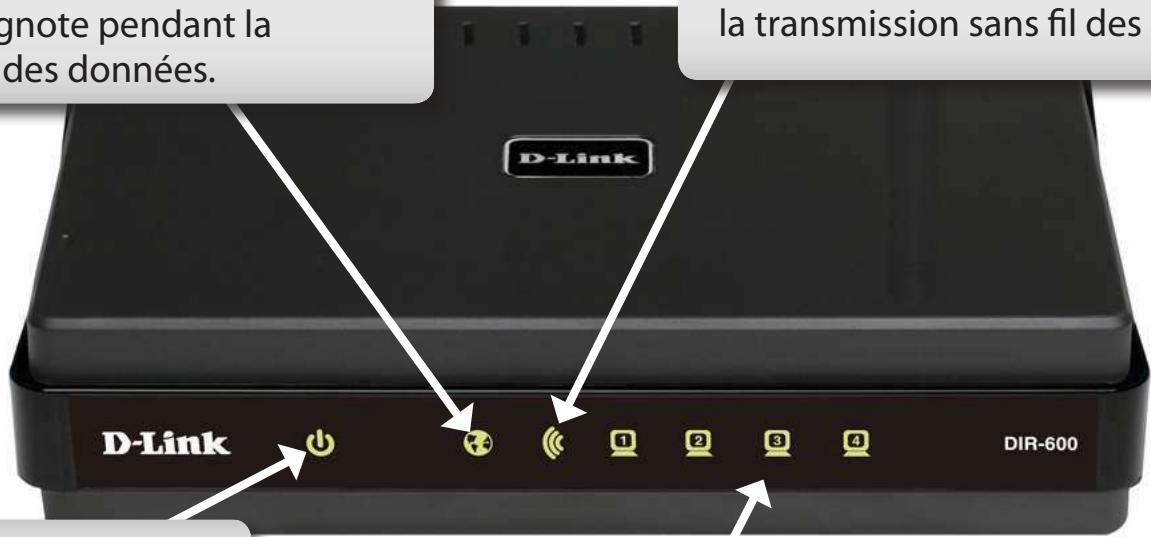

Voyants lumineux

Lorsque le voyant reste allumé, le port du réseau étendu est connecté.

Ce voyant clignote pendant la transmission des données.

Voyant WLAN (réseau local sans fil)

Lorsque le voyant reste allumé, le segment sans fil est prêt. Ce voyant clignote pendant la transmission sans fil des données.

Voyant d'alimentation

Lorsque le voyant reste allumé, la connexion à l'alimentation est correcte.

Voyants du réseau local

Lorsque le voyant reste allumé, une connexion est établie sur l'un des ports 1 à 4 avec un ordinateur compatible Ethernet. Ce voyant clignote pendant la transmission des données.

Installation

Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, ni dans le grenier ou le garage.

Pré-requis

Veuillez configurer le routeur avec le dernier ordinateur connecté directement à votre modem. Vous ne pouvez en outre utiliser que le port Ethernet de votre modem. Si vous utilisez la connexion USB avant d'utiliser le routeur, vous devez éteindre le modem, débrancher le cable USB et relier le cable Ethernet au port du réseau étendu du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler votre FAI pour qu'il modifie les types de connexions (USB à Ethernet).

Si vous êtes équipé d'un modem DSL et que vous vous connectez par PPPoE, veillez à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou Ethernet 300 de votre ordinateur pour pouvoir vous connecter à Internet.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le routeur sans fil D-Link vous permet d'accéder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'opération de votre réseau sans fil. Vous devez toutes garder à l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres périphériques en réseau car chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur! Pour obtenir une meilleure réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, peuvent dégrader le signal du réseau sans fil.
4. Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
5. L'utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz est le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.

Montage mural du périmètre

Vous pouvez monter le DIR-600 sur un mur ou une cloison pour le déplacer en toute simplicité et de manière pratique.

Pour monter votre appareil au mur,

A. Vissez les vis fournies avec l'équipement sur le mur ou la cloison où vous envisagez de placer le périphérique. B. Placez les orifices de montage en bas du périphérique, au-dessus des vis, pour monter ce dernier sur le mur ou la cloison. C. Reliez vos câbles au périphérique.

Étape A

Étape B

Connexion au modem cable/dsl/satellite ou box opérateur

Si vous connectez le routeur à un modem cable/DSL/satellite ou Box opérateur, veuillez procéder comme suit:

1. Placez le routeur dans un lieu ouvert et central. Débranchez l'adaptateur secteur du routeur. 2. Éteignez votre modem. S'il n'y a pas d'interrupteur Marche/Arrêt, débranchez l'adaptateur secteur du modem. Éteignez votre ordinateur.
2. Débranchez le cable Ethernet (qui relie l'ordinateur au modem) de votre ordinateur et placez-le dans le port du réseau étendu du routeur.
3. Branchez un câble Ethernet dans l'un des quatre ports LAN du routeur. Branchez l'autre extrémité au port Ethernet de votre ordinateur. Allumez ou branchez votre modem. Attendez qu'il s'initialise (environ 30 secondes).
4. Branchez l'adaptateur secteur au routeur, puis à une prise ou une multiprise. Attendez environ 30 secondes que le routeur s'initialise.
5. Allumez votre ordinateur.
6. Vérifiez que les voyants s'allument sur le réseau. Les voyants d'alimentation, du réseau étendu et du réseau local (le port sur lequel votre ordinateur est branché) doivent être allumés. Dans le cas contraire, vérifiez que l'ordinateur, le modem et le réseau sont allumés et que les câbles sont bien branchés.
7. Passez à la page 16 pour configurer votre routeur.

Connexion à un autre routeur

Si vous connectez le routeur D-Link à un autre routeur pour l'utiliser comme point d'accès et/ou commutateur sans fil, vous devez procéder comme suit avant de relier le routeur à votre réseau :

Désactivez l'UPnP - Désactivez le DHCP. - Modifiez l'adresse IP du réseau local pour une adresse disponible sur votre réseau. Les ports LAN du réseau sont incompatibles avec l'adresse DHCP de votre autre routeur.

Pour vous connecter à un autre routeur, veuillez procéder comme suit :

1. Branchez l'alimentation au routeur. Relief z'un de vos ordinateurs au routeur (port LAN) à l'aide d'un cable Ethernet. Vérifiez que l'adresse IP de votre ordinateur est 192.168.0. xxx (xxx représentant un chiffre entre 2 et 254). Veuillez consulter la section Bases de la mise en réseau pour de plus amples informations. Si vous doivent modifier les paramètres, inscrivez vos paramètres existants au préalable. Dans la plupart des cas, votre ordinateur doit être définir pour receivevoir une adresse IP automatiquement. Vous n'avez alors rien à paramétrer sur votre ordinateur.
2. Ouvrez un navigateur Web, saisissez http://192.168.0.1, puis appuyez sur Entrée. Lorsque la fenêtre de connexion s'ouvre, définissez le nom d'utilisateur sur Admin et laissez la zone de mot de passe vide. Cliquez sur OK pour continuer. 3. Cliquez sur Advanced (Avancé), puis cliquez sur Advanced Network (Réseau avancé). Décochez la case Enable UPnP (Activer UPnP). Cliquez sur Save Settings (Enregistrer les paramètres) pour continuer.
3. Cliquez sur Setup (Configuration), puis sur Network Settings (Paramètres réseau). Décochez la case Enable DHCP Server (Activer le serveur DHCP). Cliquez sur Save Settings (Enregistrer les paramètres) pour continuer.
4. éder à l'utilitaire de configuration du routeur. Fermez le navigateur et réinitialisez les paramètres IP de votre ordinateur, comme à l'étape 1.
5. Débranche le câble Ethernet du routeur, puis reconnectez votre ordinateur au réseau.
6. Branchez une extrémité d'un câble Ethernet à l'un des ports LAN du routeur, puis branchez l'autre extrémité à l'autre routeur. Ne branchez rien dans le port du réseau étendu du routeur D-Link.
7. Vous pouvez maintenant utiliser les trois autres ports du réseau local pour connecter vos périphériques Ethernet et vos ordinateurs. Pour configurer votre réseau sans fil, ouvrez un navigateur Web, puis saisissez l'adresse IP attribuée au routeur. Reportez-vous aux sections Configuration et Sécurité du réseau sans fil pour de plus amples informations sur la configuration de votre réseau sans fil.

Configuration

Cette section vous indique comment configurer votre nouveau réseau sans fil D-Link à l'aide de l'utilitaire de configuration Web.

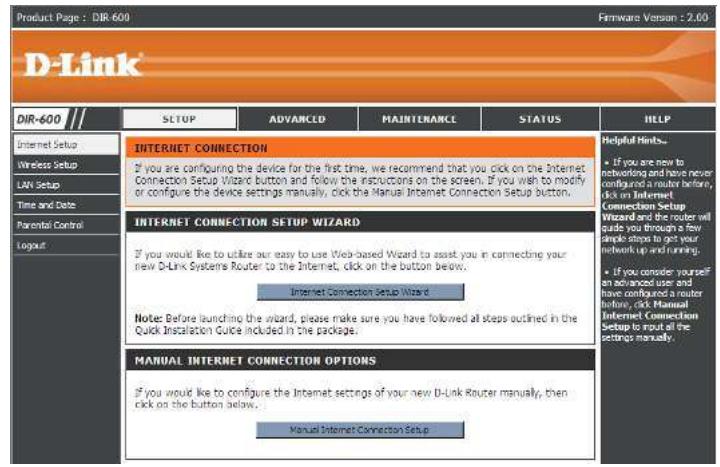

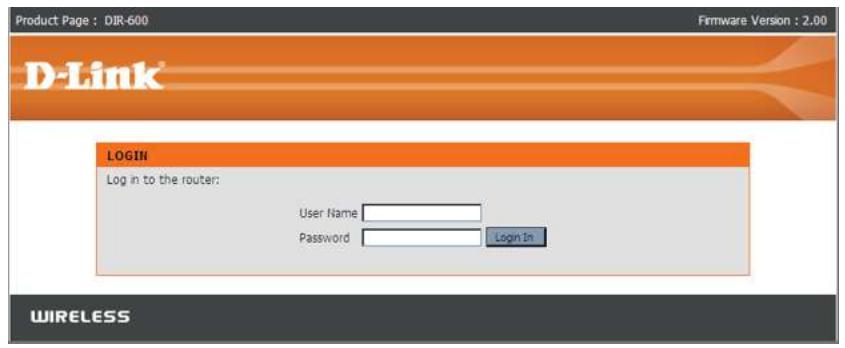

Utilitaire de configuration web

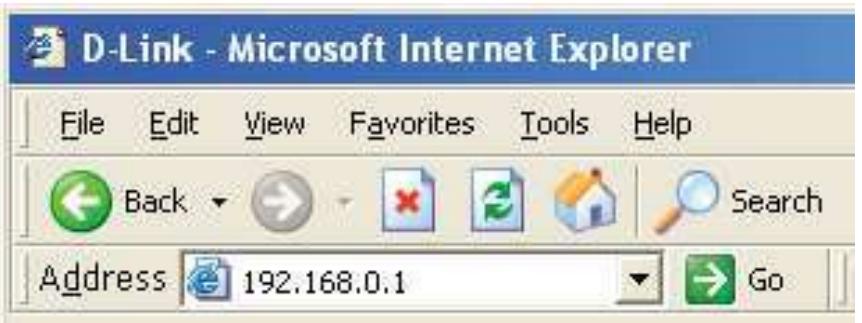

Pour accéder à l'utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez l'adresse IP du routeur (192.168.0.1).

Saisissez le nom d'utilisateur (admin) et votre mot de passe. Laissez le mot de passe vierge par défaut.

Si le message d'erreur Page Cannot be Displayed (Impossible d'afficher la page) s'affiche, veuillez consulter la section Résolution des problèmes pour obtenir de l'aide.

Vous pouvez exécuter l'assistant de configuration dans la fenêtre d'accueil Internet Setup (Options Internet) pour configurer votre routeur rapidement. Cliquez sur Internet Connection Setup Wizard (Assistant de connexion / configuration Internet) pour être redirigé dans la première fenêtre de l'assistant.

Cliquez sur Suivant pour continuer.

Créez un nouveau mot de passe, puis cliquez sur Suivant pour continuer.

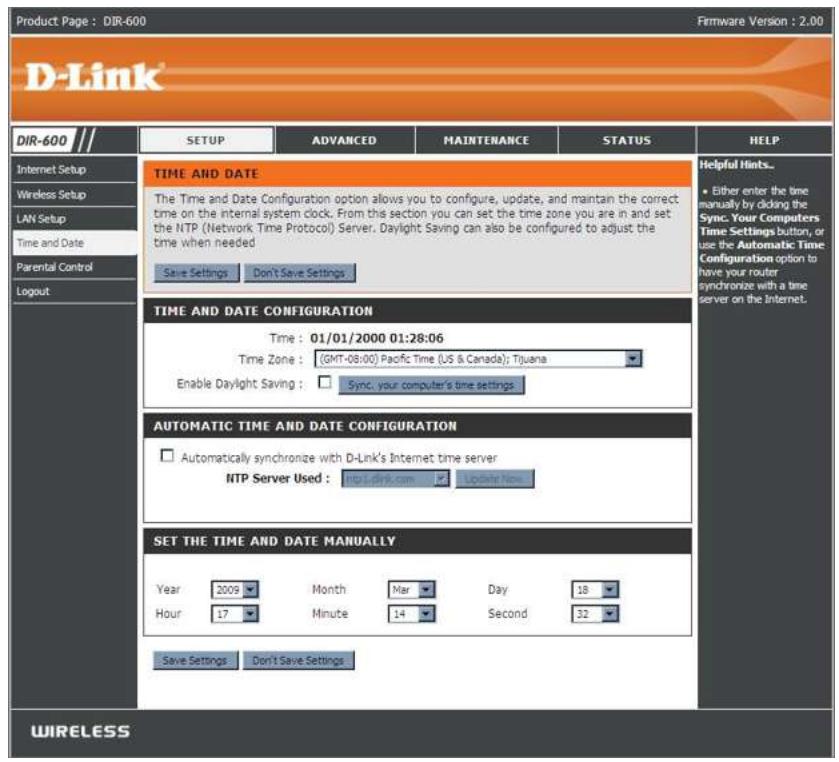

Sélectionnez votre fuseau horaire et le serveur NTP dans le menu déroulant, puis cliquez sur Suivant pour continuer.

Sélectionnez le type de connexion Internet que vous utilisez, puis cliquez sur Suivant pour continuer.

Si vous avez sélectionné Dynamic (Dynamique), vous devrez peut-être saisir l'adresse MAC du dernier ordinateur directement connecté à votre modem. S'il s'agit de l'ordinateur que vous êtes en train d'utiliser, cliquez sur Clone Your PC's MAC Address (Cloner l'adresse MAC du PC), puis cliquez sur Next (Suivant) pour continuer.

Le Host Name (Nom d'hôte) est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Par défaut, il correspond au nom du routeur; il peut être modifié.

Si vous avez sélectionné PPPOE, saisissez votre nom d'utilisateur et votre mot de passe PPPOE. Cliquez sur Next (Suivant) pour continuer.

Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS.

Remarque: Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas via le routeur.

Si vous avez sélectionné PPTP, saisissez votre nom d'utilisateur et votre mot de passe PPTP. Cliquez sur Next (Suivant) pour continuer.

Si vous avez sélectionné L2TP, saisissez votre nom d'utilisateur et votre mot de passe L2TP. Cliquez sur Next (Suivant) pour continuer.

Si vous avez sélectionné Static (Statique), saisissez les paramètres réseau fournis par votre FAI. Cliquez sur Next (Suivant) pour continuer.

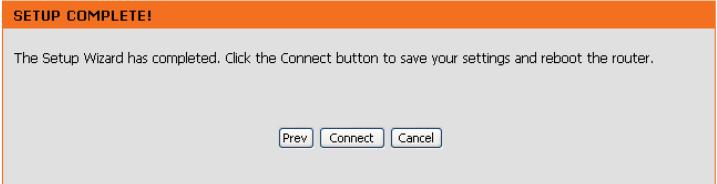

Cliquez sur Connect (Connexion) pour enregistrer vos paramètres.

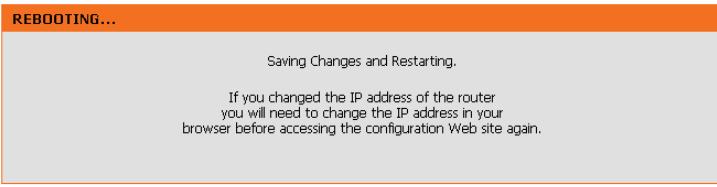

Veuillez attendre 1 à 2 minutes, le temps de la réinitialisation. Une fois terminée, la fenêtre d'accueil s'ouvre.

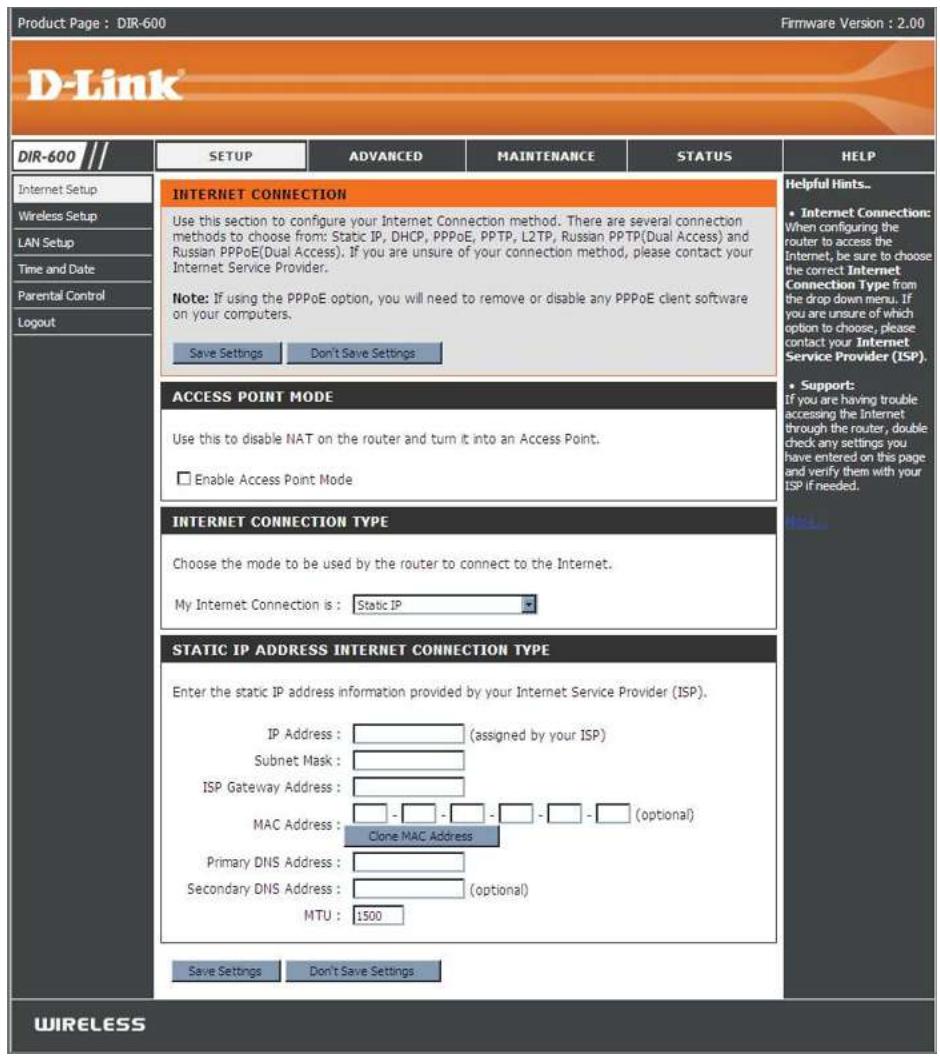

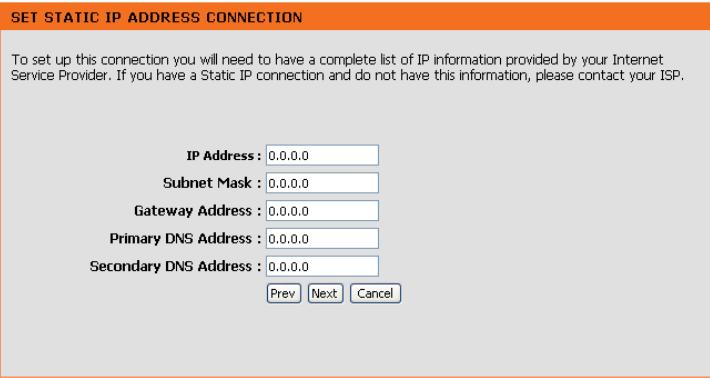

Configuration internet adresse statique (attribuée par le FAI)

Sélectionnez Static IP Address (Adresse IP statique) si toutes les informations sur l'adresse IP du réseau étendu sont fournies par le FAI. Vous devrez saisir l'adresse IP, le masque de sous-réseau, l'adresse de passerelle et la ou les adresses DNS fournies par votre FAI. Chaque adresse IP saisie dans les champs doit avoir la forme IP appropriée, à savoir quatre octets séparés par un point (x.x.x.x). Les adresses dont le format est incorrect sont rejetées.

Adresse IP Saisissez l'adresse IP attribuée par votre FAI. (Adresse IP):

Subnet Mask Saisissez le masque de sous-réseau attribué par votre FAI. (Masque de sous-réseau):

ISP Gateway Saisissez la passerelle attribuée par votre FAI. (Adresse de passerelle ISP):

MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de (Adresse MAC): l'interface physique du réseau étendu du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige.

Clone MAC L'adresse MAC par défaut est définie sur l'adresse MAC de Address (Cloner l'interface physique du réseau étendu du routeur haut débit. Vous l'adresse MAC): pouvez utiliser le bouton Clone MAC Address (Cloner l'adresse MAC) pour copier l'adresse MAC de la carte Ethernet installée par votre fournisseur d'accès Internet et replacer celle du réseau étendu par celle du routeur. Il est déconseilé de la modifier, sauf si vous FAI l'exige.

Primary DNS Address (Adresse DNS principale): Saisissez l'adresse IP principale du serveur DNS attribuée par votre fournisseur d'accès Internet. DNS principale:

Secondary DNS Address (Adresse DNS secondaire):

Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

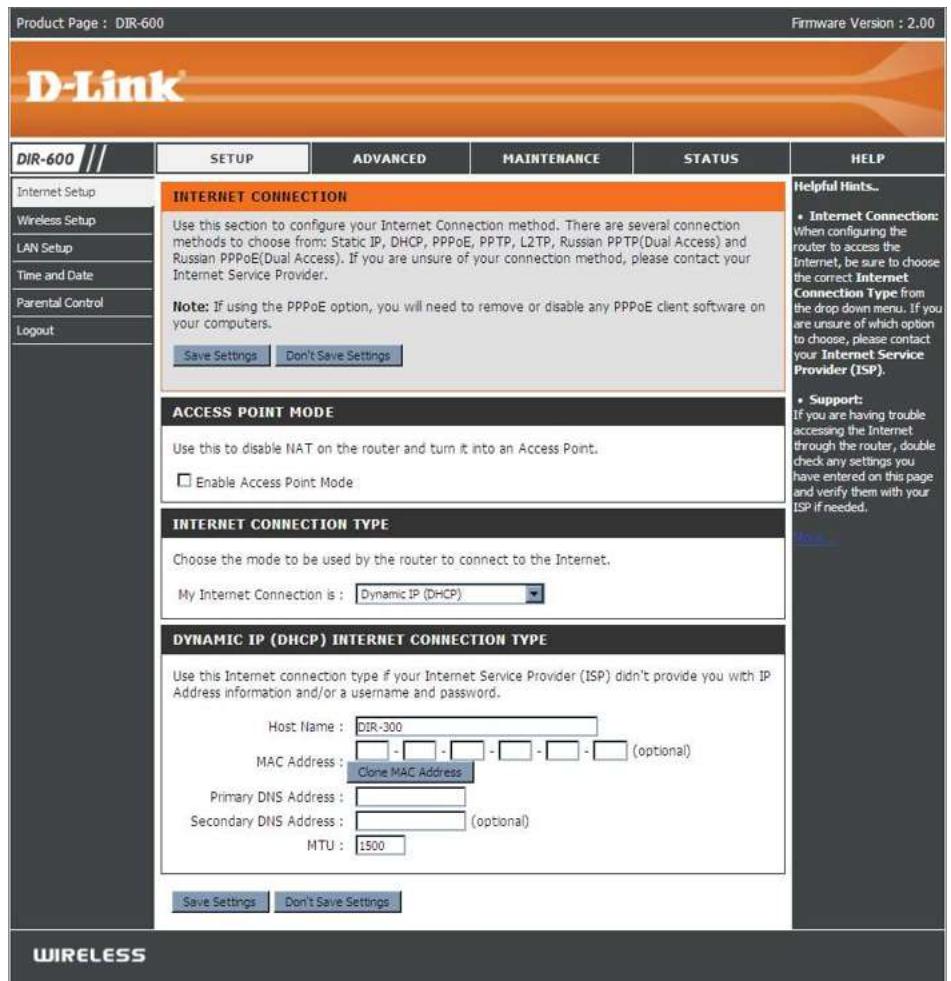

Configuration internet dynamique

Pour configurer la connexion Internet manuellement, cliquez sur le bouton Manual Internet Connection Setup (Configuration manuelle de la connexion Internet) dans la fenêtre d'accueil du routeur.

Access Point Cochez cette case pour désactiver la NAT et activer le Mode Routeur en Access Point (point d'accès) seulement. Point d'accès:

Host Name Le Host Name (Nom d'hôte) est facultatif, mais peut être (Nom d'hôte): exigé par certains fournisseurs d'accès Internet. Par défaut, il correspond au nom du routeur; il peut être modifié.

MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du réseau étendu du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige.

Clone MAC L'adresse MAC par défaut est définie sur l'adresse MAC de Address l'interface physique du réseau étendu du routeur haut débit. (Cloner Vous pouvez utiliser le bouton Clone MAC Address (Cloner l'adresse MAC) pour copier l'adresse MAC de la carte Ethernet MAC): installée par votre fournisseur d'accès Internet et remplacer celle du réseau étendu par celle du routeur. Il est déconseillé de la modifier, sauf si vous FAI l'exige.

Primary/ Saisissez l'adresse IP du serveur DNS (Domain Name Server) attribuée par votre fournisseur d'accès Internet. Secondary DNS addresses (Adresses DNS principale/ secondaire):

MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès Internet spécifique.

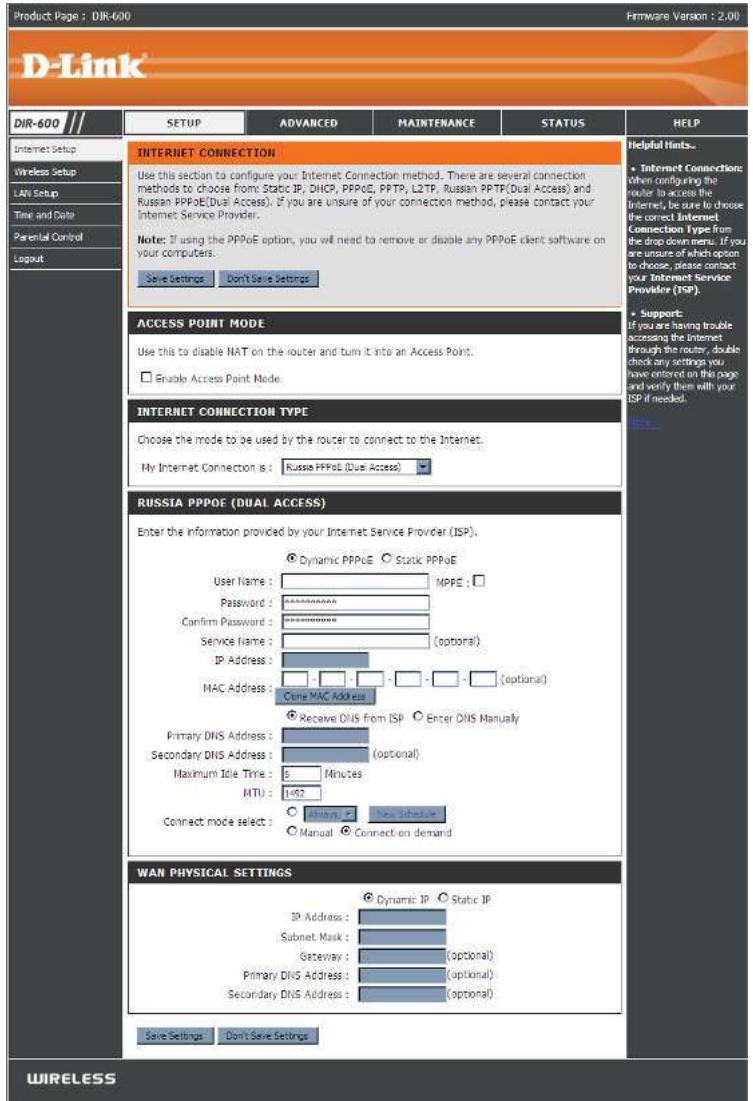

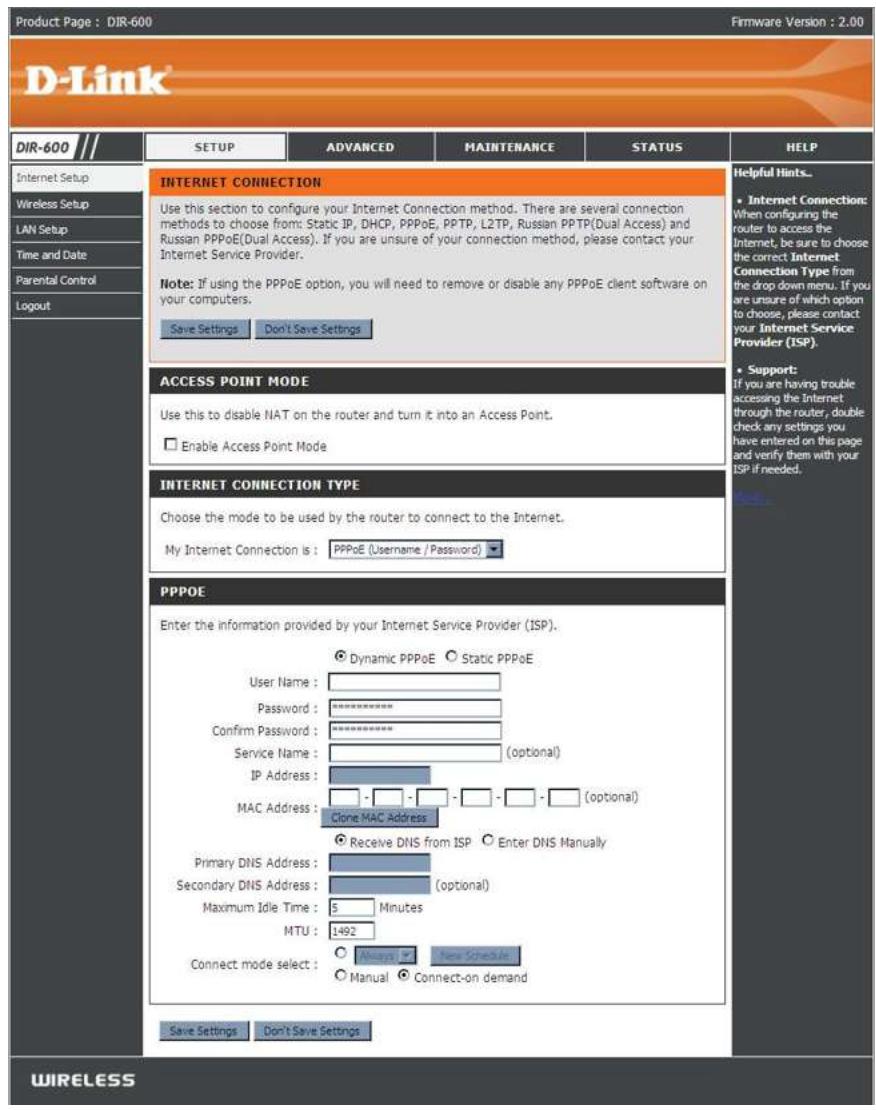

PppoE

Sélectionnez PPPoE (Point to Point Protocol over Ethernet) si vous FAI utilise une connexion PPPoE. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL. Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas via le routeur.

PPPoE : Sélectionnez Dynamic (Dynamique), qui est l'option la plus fréquente, ou Static (Statique). Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, le masque de sous-résseau, la passerelle et l'adresse des serveurs DNS.

Nom Saisissez votre nom d'utilisateur PPPoE.

Nom d'utilisateur :

Password (Mot de passe Saisissez votre mot de passe PPPoE, puis ressaisissez-le dans le champ suivant.)

Service Name Saisissez le nom du service du fournisseur d'accès Internet (Nom du service) (facultatif):

IP Address Saisissez l'adresse IP (PPPoE statique uniquement). (Adresse IP):

DNS Addresses Saisissez l'adresse des serveurs DNS principal et secondaire (PPPoE statique uniquement). (Adresses DNS):

Maximum Idle Time (Temps d'inactivité maximum) : Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez Auto-reconnect (Reconnexion automatique).

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

Mode de connexion

Sélectionnez (Toujours active, Manuelle ou du mode de Connexion à la demande). connexion):

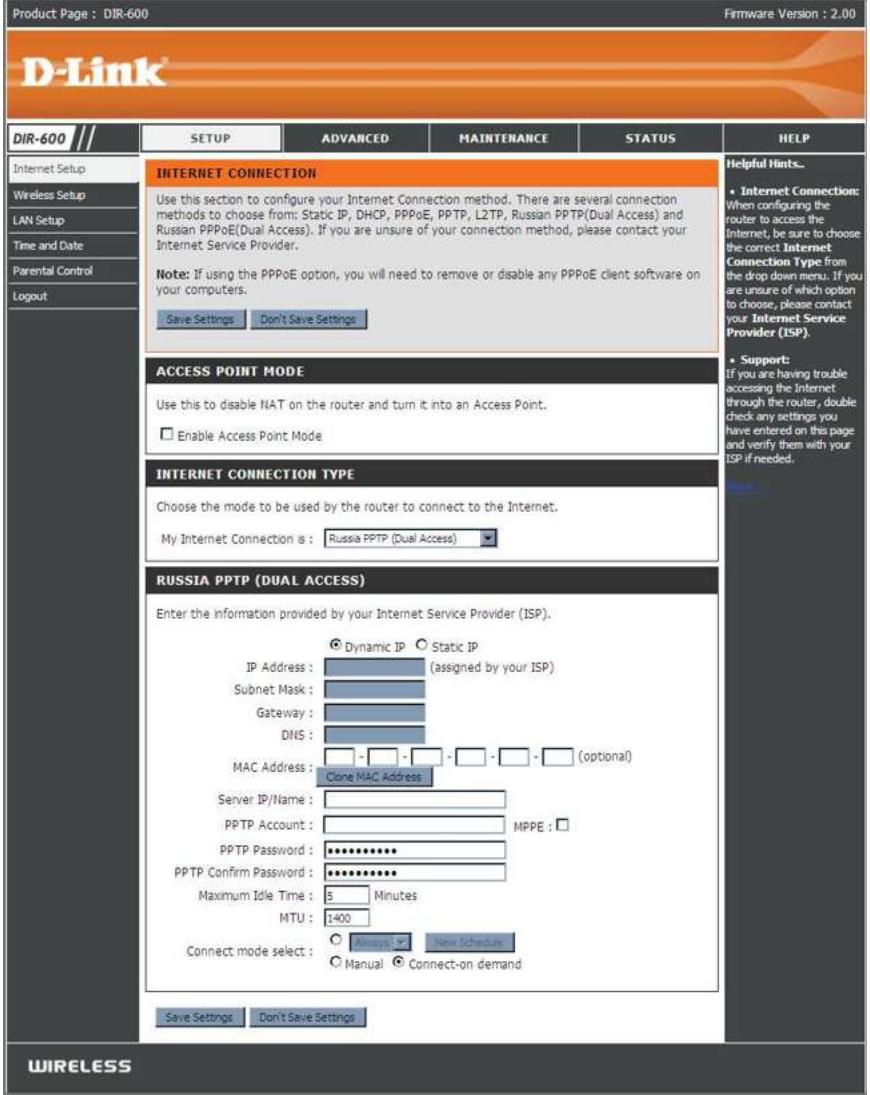

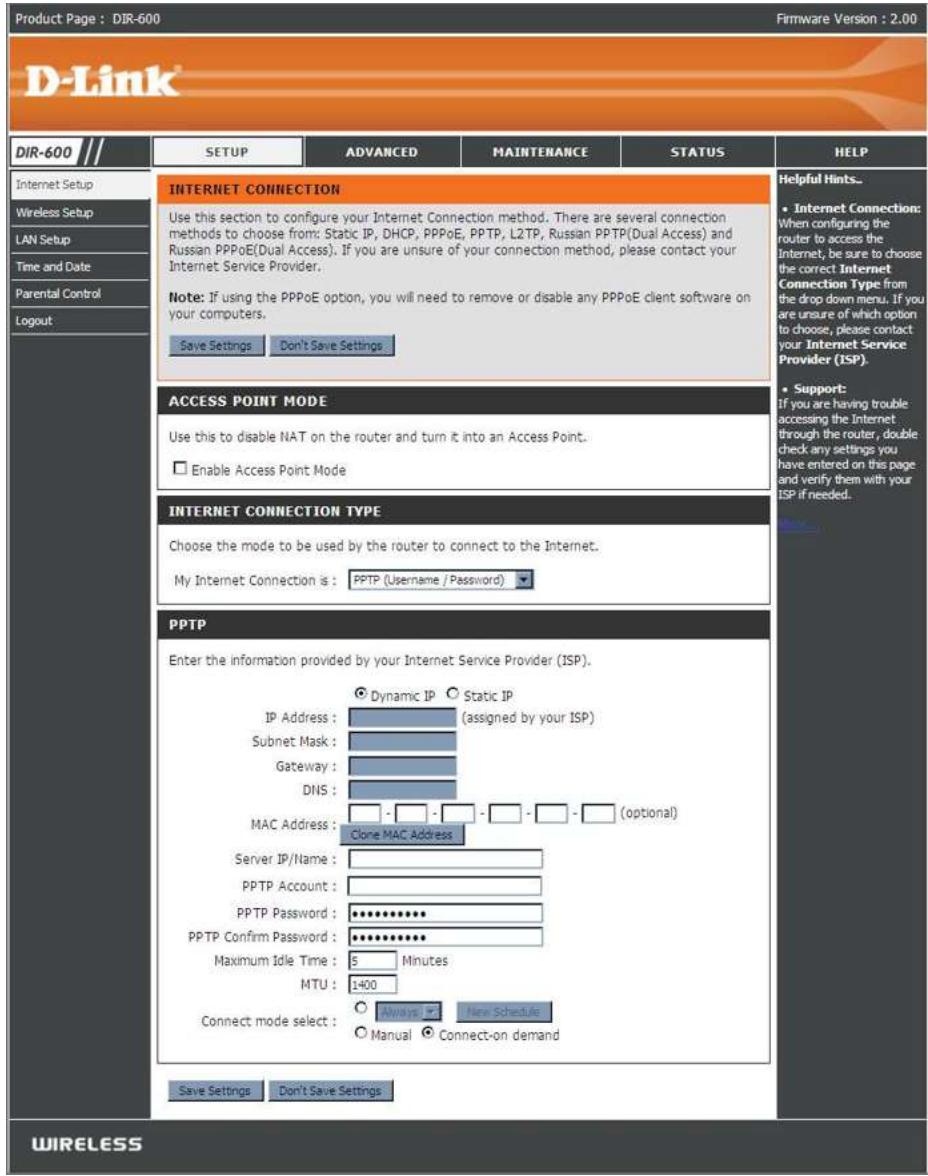

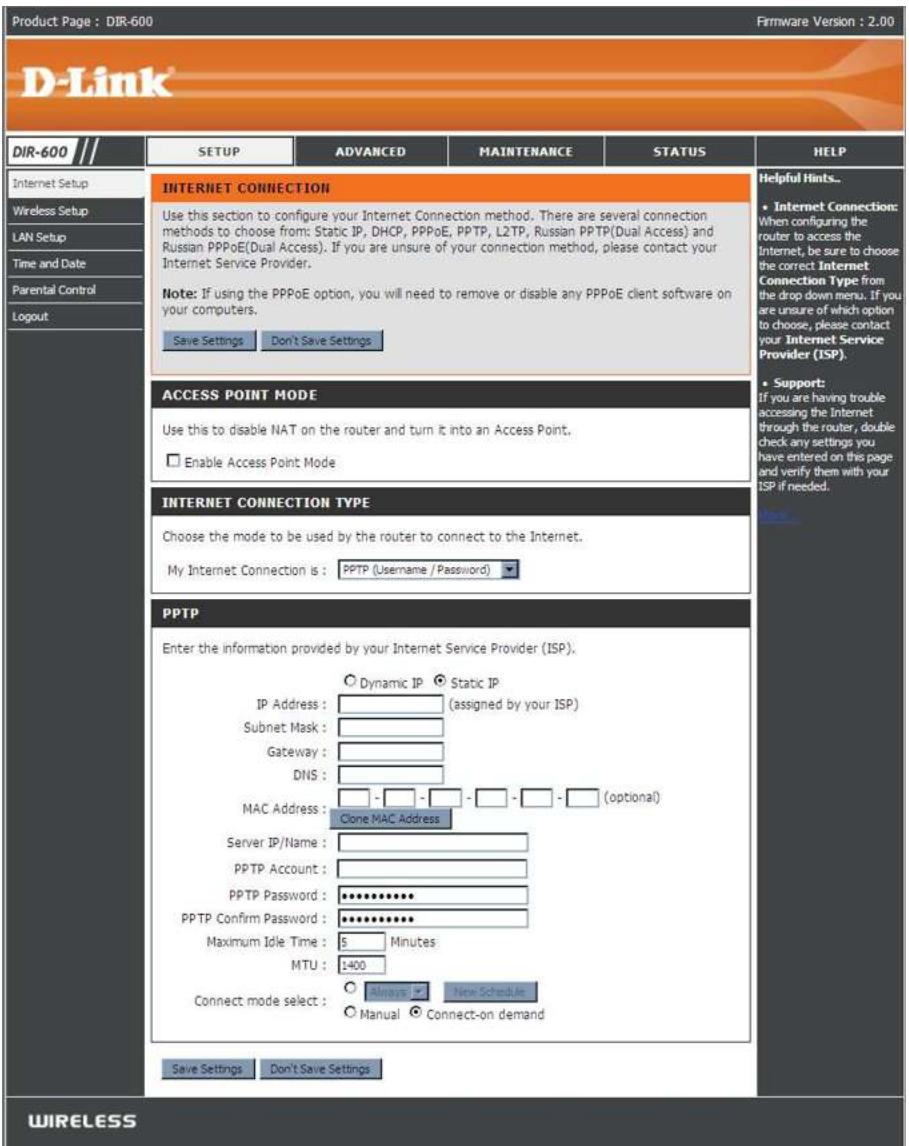

Configuration internet PPTP

Sélectionnez PPTP (Point-to-Point-Tunneling Protocol) si vous FAI utilise une connexion PPTP. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL.

PPTP: Sélectionnez Dynamic (Dynamique), qui est l'option la plus fréquente, ou Static (Statique). Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS.

Adresse IP Saisissez l'adresse IP (PPTP statique uniquement). (Adresse IP):

Masque de sous-réseau Saisissez l'adresse des serveurs DNS principal et secondaire (PPTP statique uniquement).

Gateway Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet (Passerelle):

DNS : Les informations relatives au serveur DNS sont fournies par le fournisseur d'accès Internet (FAI).

Server IP Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif). (Adresse IP du serveur) :

PPTP Account Saisissez le nom de votre compte PPTP. (Compte PPTP):

PPTP Password Saisissez votre mot de passe PPTP, puis ressaisissez-le dans le (Mot de passe champ suivant. PPTP):

Maximum Idle Time (Temps d'inactivité) : Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez Auto-reconnexion (Reconnexion automatique).

MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances.

Connect Mode Sélectionnez Always-on (Toujours activée), Manual (Manuelle) ou Demand (Connexion à la demande). connexion):

Configuration internet L2TP

Sélectionnez L2TP (Layer 2 Tunneling Protocol) si vous FAI utilise une connexion L2TP. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL.

L2TP : Sélectionnez Dynamic (Dynamique), qui est l'option la plus fréquente, ou Static (Statique). Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS.

IP Address Saisissez l'adresse IP (L2TP statique uniquement). (Adresse IP):

Subnet Mask Saisissez l'adresse des serveurs DNS principal et secondaire (Masque de (L2TP statique uniquement). sous-reseau):

Gateway Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.

DNS : Les informations relatives au serveur DNS sont fournies par le fournisseur d'accès Internet (FAI).

Server IP Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif). (Adresse IP du serveur):

L2TP Account Saisissez le nom de votre compte L2TP. (Compte L2TP):

L2TP Password Saisissez votre mot de passe L2TP, puis ressaisissez-le dans le (Mot de passe champ suivant. L2TP):

Maximum Idle Time (Temps d'inactivité) : Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez Auto-reconnect (Reconnexion automatique). maximum:

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique.

Connect Mode Sélectionnez Always-on (Toujours activée), Manual (Manuelle), ou Connect-on demand (Connexion à la demande).

Configuration internet double accès (pour la russie uniquement)

La configuration d'une connexion Internet à double accès (pour la Russie) se décompose en deux étapes principales. Commencez par configurer une connexion PPPoE (comme expliqué précédemment), puis ajoutez des paramètres IP du réseau étendu physique, comme indiqué par le fournisseur d'accès Internet. Ensuite, configurez une connexion PPTP (comme expliqué précédemment). Cette seconde étape inclut en outre une option permettant d'utiliser une adresse MAC qui sera toujours associée à la connexion. Cette adresse MAC est saisie manuellement ou copiée depuis l'ordinateur.

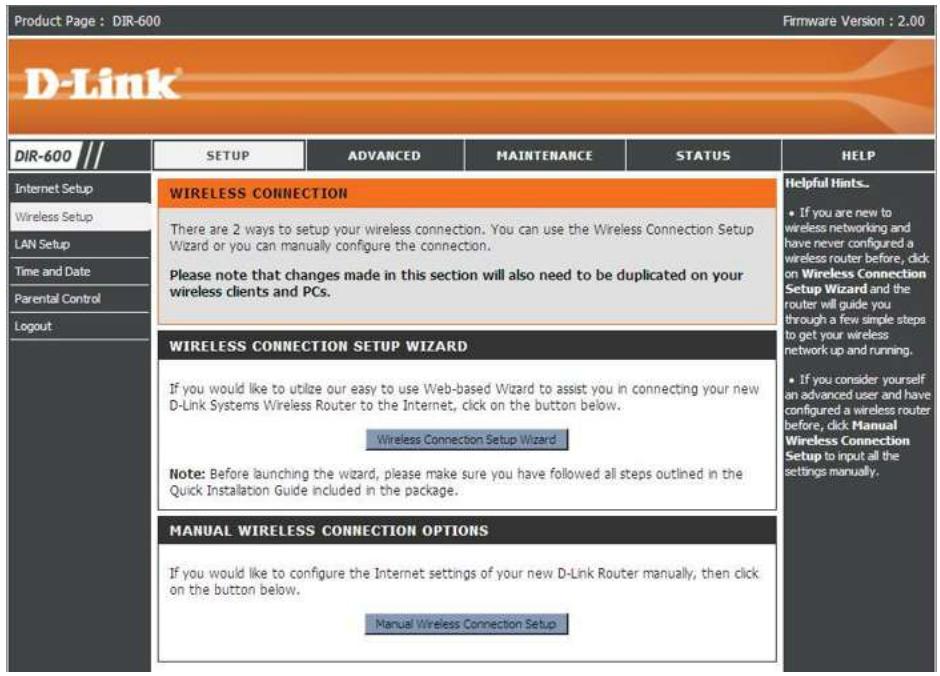

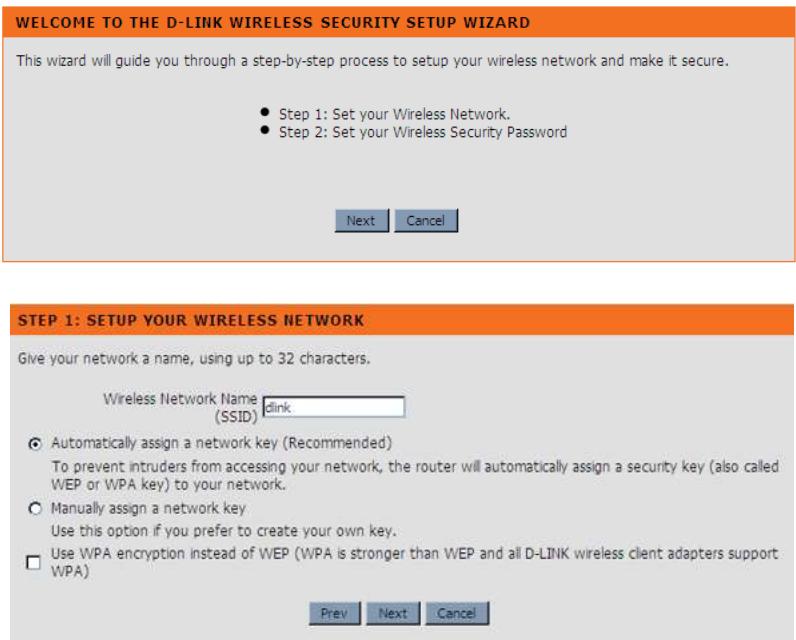

Les paramètres du réseau sans fil de votre route peuvent être configurés manuellement ou à l'aide d'un assistant. Pour utiliser l'assistant, cliquez sur le bouton Wireless Connection Setup Wizard (Assistant de configuration de la connexion sans fil), puis suivez les étapes suivantes. Pour configurer les paramètres du réseau sans fil manuellement, cliquez sur le bouton Manual Wireless Connection Setup (Configuration manuelle de la connexion sans fil). Les paramètres présents dans cette fenêtre sont expliqués ultérieurement dans cette section. La section Sécurité du réseau sans fil, juste après cette section Configuration, apporte des explications supplémentaires sur la configuration des options de mode sécurisé des réseaux sans fil : WEP, WPA, WPA2 et WPA/WPA2.

Cliquez sur Suivant pour continuer.

Saisissez un Wireless Network Name (Nom du réseau sans fil), également appelé SSID, dans la zone textuelle, puis sélectionnez le niveau de sécurité sans fil souhaité (WEP ou WPA), puis cliquez sur Next (Suivant) pour continuer.

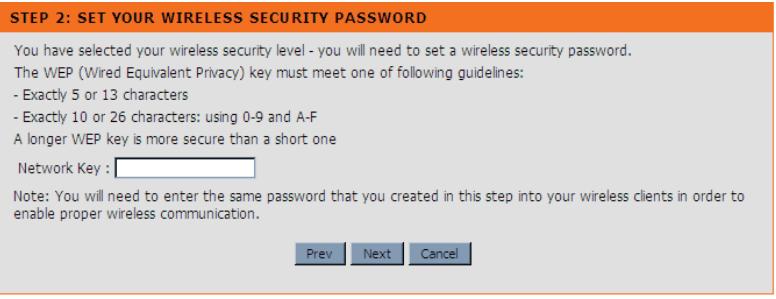

Saisissez un Wireless Security Password (Mot de passe de sécurité du réseau sans fil) dans la zone textuelle, puis cliquez sur Next (Suivant) pour continuer.

Cette fenêtre affiche un résumé des paramètres de sécurité de votre réseau sans fil. Veuillez imprimer ou enregistrer ces informations en lieu sûr, avant de cliquer sur Save (Enregistrer) pour continuer.

Le routeur enregistre vos nouveaux paramètres et se réinitialise. Une fois le processus terminé (1 à 2 minutes), la fenêtre d'accueil Wireless Setup (Configuration du réseau sans fil) s'ouvre.

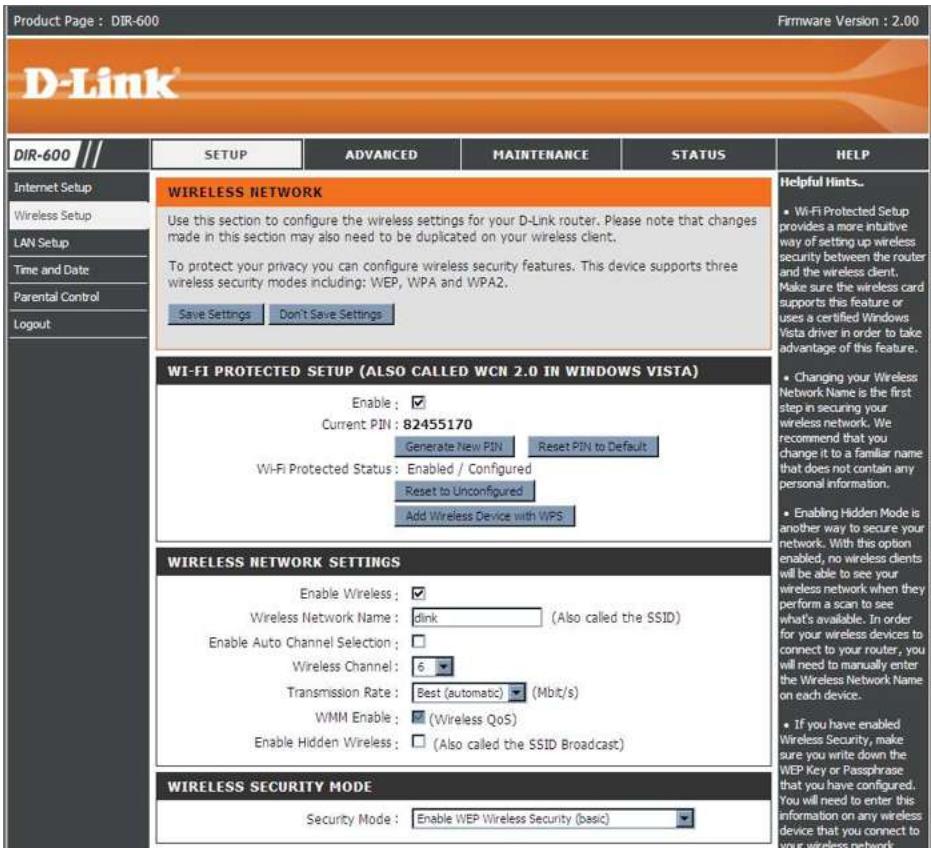

Wi-Fi Protected Pour appliquer la protection Wi-Fi ou de WCN 2.0, cochez la case Setup Enable (Activer), cliquez sur Generate New PIN (Générer un (Configuration nouveau code PIN) ou sur Reset PIN to Default (Réinitialiser sécurisée du le code PIN), puis configurer les paramètres du Wi-Fi suivants. Wi-Fi): Veuillez consulter la section Configuration de la protection Wi-Fi (WCN 2.0 sous Windows Vista) plus loin dans ce manuel pour obtenir des informations détaillées sur la configuration.

Enable Wireless Cochez cette case pour activer la fonction sans fil. Si vous ne (Activer le mode pouvez pas utiliser le réseau sans fil, déscochez la case pour sans fil): désactiver toutes les fonctions de réseau sans fil.

Wireless Le SSID (Service Set Identifier) correspond au nom de votre Network Name réseau sans fil. Définissez un nom (32 caractères maximum). (Nom du réseau Le SSID est sensible à la casse. sans fil):

Enable (Activer) Indique le paramètre du canal du DIR-600. Par défaut, il est défini Wireless sur 6. Vous pouvez modifier le canal pour l'adapter au canal d'un Channel (Canal réseau sans fil existant ou pour personneliser votre réseau sans fil): fil. Le paramètre Auto Channel Selection (Sélection automatique du canal) peut être sélectionné pour que le DIR-600 puisse sélectionner le canal représentant le moins d'interférences.

Transmission Utilisez le menu déroulant pour sélectionner la vitesse de Rate (Vitesse de transmission appropriée, en mégaoctets par seconde. De transmission): nombreux utilisateurs veulent utiliser le paramètre par défaut: Best

WMM Enable Activez Wi-Fi Multimedia pour profiter de la qualité de base des fonctions du service. WMM accorde la priorité au traffic en fonction de (Activation de quatre catégories d'accès : son, vidéo, meilleur effort et arrière plan. WMM):

Enable Hidden SSID Sélectionnez cette option si vous ne voulez pas que le DIR-600 diffuse le SSID de votre réseau sans fil. Si cette option est cochée, les Wireless Utilitaires Site Survey (Visite des lieux) ne voient pas le SSID du DIR-600. Dans ce cas, vos clients du réseau sans fil doivent connaître l'SSID de votre DIR-600 pour s'y connecter.

mode sans fil masqué) :

1. Pour activer la sécurité sans fil sur le routeur, utilisez le menu déroulant pour sélectionner l'option souhaitée. Pour activer le WEP, sélectionnez Enable WEP Wireless Security (basic [Activer la sécurité WEP du réseau sans fil (basique)]).
2. En regard d'Authentication (Authentication), sélectionnez Open (Ouvrir) ou Shared Key (Clé partagée). Shared Key (Clé partagée) offre davantage de sécurité.
3. Sélectionnez le cryptage 64Bit ou 128Bit dans le menu déroulant en regard de WEP Encryption (Cryptage du WEP).
4. En regard de Default Key Type (Type de clé par défaut), sélectionnez WEP Key 1 (Clé WEP 1), puis saisissez une clé WEP que vous créez. Veillez à connaître cette clé de manière identique sur tous les périhériques sans fil. Vous pouvez saisir jusqu'à quatre clés différentes à l'aide de caractères hexadécimaux ou ASCII. Il est recommandé d'utiliser les caractères hexadécimaux (les lettres de A à F et les chiffres de 0 à 9 sont valides). En ASCII, tous les chiffres et toutes les lettres sont valides.
5. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. Si vous configurez le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptateur et que vous saississiez la même clé WEP que celle du routeur.

Mode de sécurité :

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez établir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

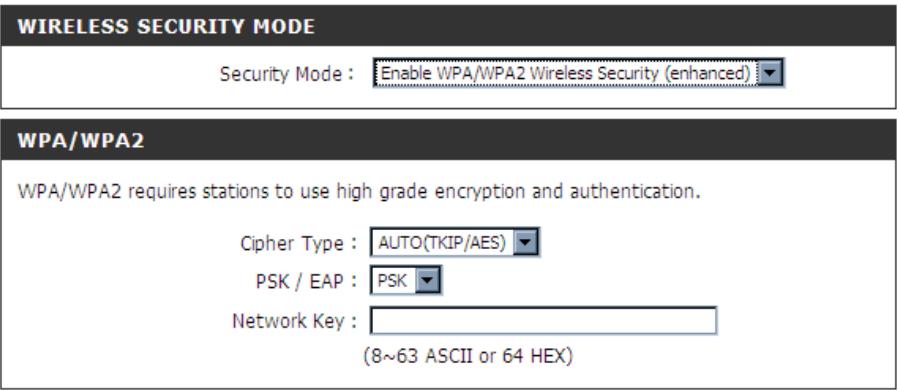

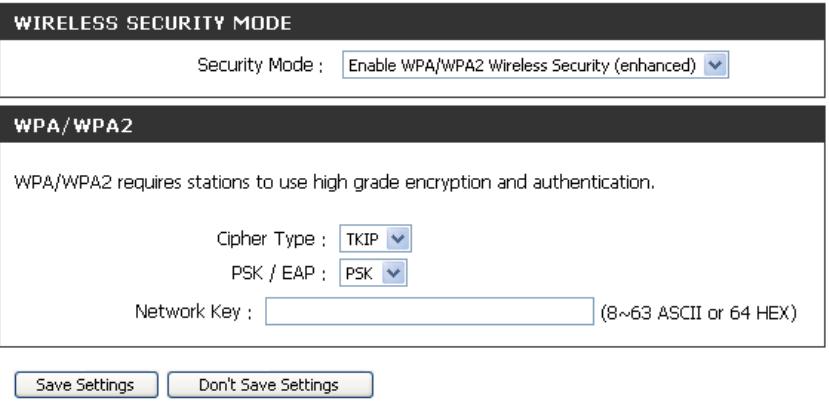

1. Pour activer Enable WPA/WPA2 Wireless Security (enhanced) [Activer la sécurité sans fil WPA/WPA2 (amélioré)].
2. En regard de Cipher Type (Type de chiffrement), Sélectionnez TKIP, AES, ou AUTO.
3. En regard de PSK/EAP, Sélectionnez PSK.
4. En regard de Network Key (Clé de réseau), saisissez un mot de passe. La clé est un mot de passe alphanumérique complétant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Veuillez à savoir la clé de manière exactement identique à celle des autres clients sans fil.
5. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. Si vous configuREz le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez WPA/WPA2 (selon l'option sélectionnée) sur votre adaptateur et que vous saississiez la même clé de réseau que celle du routeur.

1. Pour activer WPA/WPA2 pour un serveur RADIUS, Sélectionnez Enable WPA/WPA2 Wireless Security (enhanced) [Activer la sécurité sans fil WPA/WPA2 (Amélioré)] en regard de Security Mode (Mode de sécurité).
2. En regard de Cipher Type (Type de chiffrement), Sélectionnez TKIP, AES, ou Auto.
3. En regard de PSK/EAP, Sélectionnez EAP.
4. En regard de RADIUS Server 1 (serveur RADIUS 1), saisissez l'IP Address (Adresse IP) de votre serveur RADIUS.
5. En regard de Port, saisissez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut.
6. En regard de Share Secret (Secret partagé), saisissez la clé de sécurité.
7. Si vous êtes équipé d'un serveur RADIUS secondaire, saisissez son adresse IP, son port et sa clé secrète.
8. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.

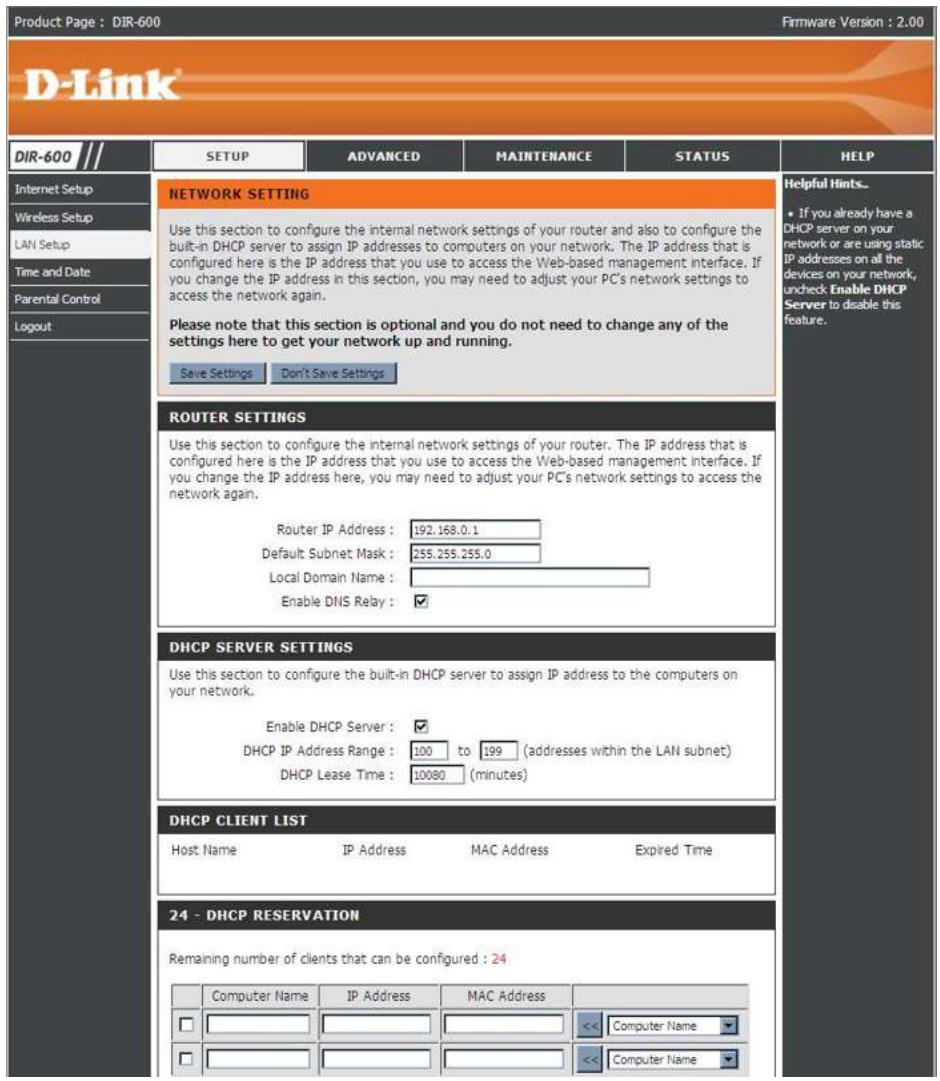

Cette section vous permet de modifier les paramètres du réseau local de votre routeur et de configurer les paramètres DHCP.

Router IP Address Saisissez l'adresse IP du routeur. L'adresse IP par défaut est 192.168.0.1.

routeur) :

Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Apply (Appliquer) pour revenir à l'utilitaire de configuration.

Default Subnet Saisissez le masque de sous-réseau. Par défaut, il s'agit de Mask (Masque de 255.255.255.0.

sous-réseau par

défaut) : Saisissez le nom de Domaine (facultatif).

Local Domain Name Cochez la case permettant de transférer les données du Nom de domaine serveur DNS du fournisseur d'accès Internet vers vos

(local) : ordinateurs. Si vous ne la cochez pas, vos ordinateurs utilisent le routeur d'un serveur DNS.

Enable DNS Relay Reportez-vous à la page suivante pour obtenir des informations sur le DHCP.

DNS):

Paramètres du serveur DHCP

Enable DHCP Cochez la case pour activer le serveur DHCP sur Server (Activer le votre ordinateur. Décochez-la pour désactiver cette serveur DHCP): fonction.

DHCP IP Saisissez les adresses IP de début et de fin pour en attribuer une au serveur DHCP.

Range (Plage d'adresses IP du DHCP) :

DHCP Lease Durée de concession de l'adresse IP. Entrez la durée Time (Temps de concession en minutes.) de concession DHCP:

Cette section vous permet de configurer, démettre à jour et de gérer l'heure de l'horloge système interne.

Time Zone Sélectionnez le fuseau horaire dans le menu déroulant.

(Fuseau

horaire) :

Cochez cette case pour activer l'heure d'été. Cliquez sur Sync. Daylight your computer's time settings (Synchroniser les paramètres d'heure de votre ordinateur) pour copier les paramètres (Activer l'heure de votre PC.

I'heure

d'été) :

NTP Cochez la case « Automatically synchronize with D-Link's Server Internet time server » (Synchroniser automatiquement avec le serveur horaire Internet de D-Link), puis utilisez le menu (Serveur NTP) déroulant pour sélectionner un serveur NTP. Le protocole utilisé : NTP (Network Time Protocol) synchronise les heures des horloges des ordinateurs d'un réseau.

Manual Pour saisir l'heure manuelle, saisissez les valeurs dans (Manuelle): les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde). Cliquez sur Save Settings (Enregistrer les paramètres).

Contrôle parental

Cette fonction vous permet de créer une liste de sites Web auxquels vous souhaitez accorder ou refuser l'accès.

Configure Sélectionnez Turn Parental Control OFF (DÉSACTIVER parental le contrôle parental), Turn Parental Control ON and ALLOW computers access to ONLY these sites (ACTIVER le contrôle parental et AUTORISER les ordinateurs à accéder à ces sites SEULEMENT) ou Turn Parental Control ON and DENY computers access to ONLY these sites (ACTIVER le contrôle parental et REFUSER l'accès à ces sites SEULEMENT). Website URL Saisissez les mots clés ou les URL que vous pouvez bloquer (URL du site (ou autoriser). Toutes les URL comptant ce mot clé sont Web): bloquées. Schedule Calendrier des heures où le contrôle parental est activé. Il peut être défini sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez définir vos propres heures dans la section Maintenance > Calendriers.

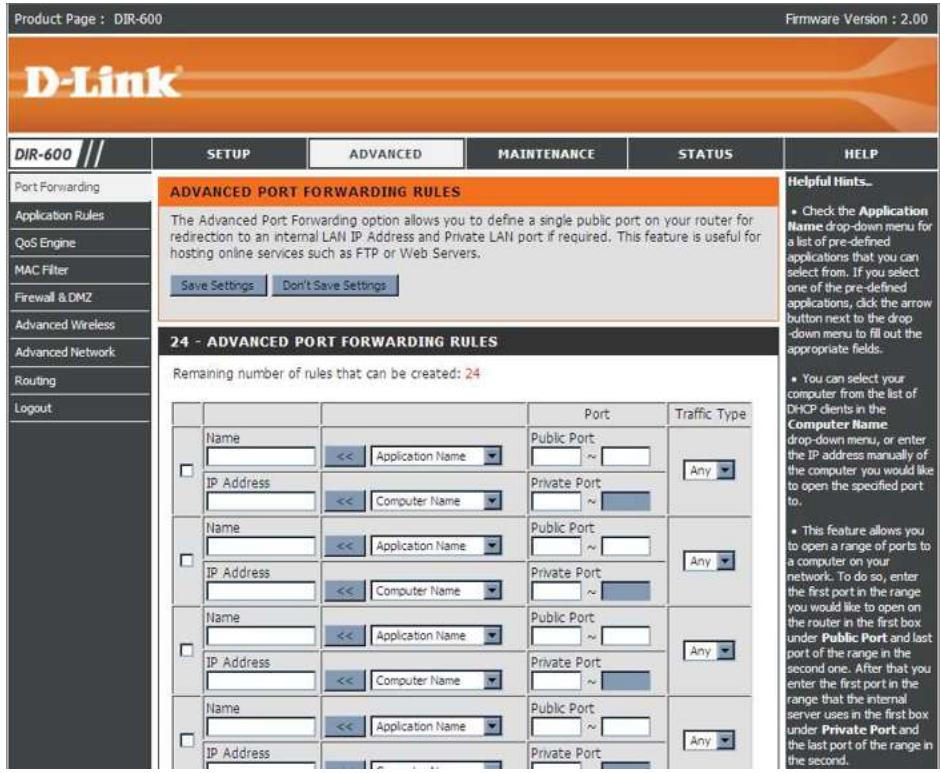

Cette page vous permet d'ouvrir un seul port ou une plage de ports.

Règle : Cochez cette case pour activer la règle.

Nom : Saisissez un nom de règle.

IP Address (Adresse IP) : Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous pouze autoriser le service entrant.

Start Port/ Saisissez le ou les ports que vous pouvez ouvrir. Si vous n'en ouvrez qu'un, saisissez son nom dans les deux cases. de départ/ arrivée:

Traffic Type Sélectionnez TCP, UDP ou Any (Tous) (Type de traffic):

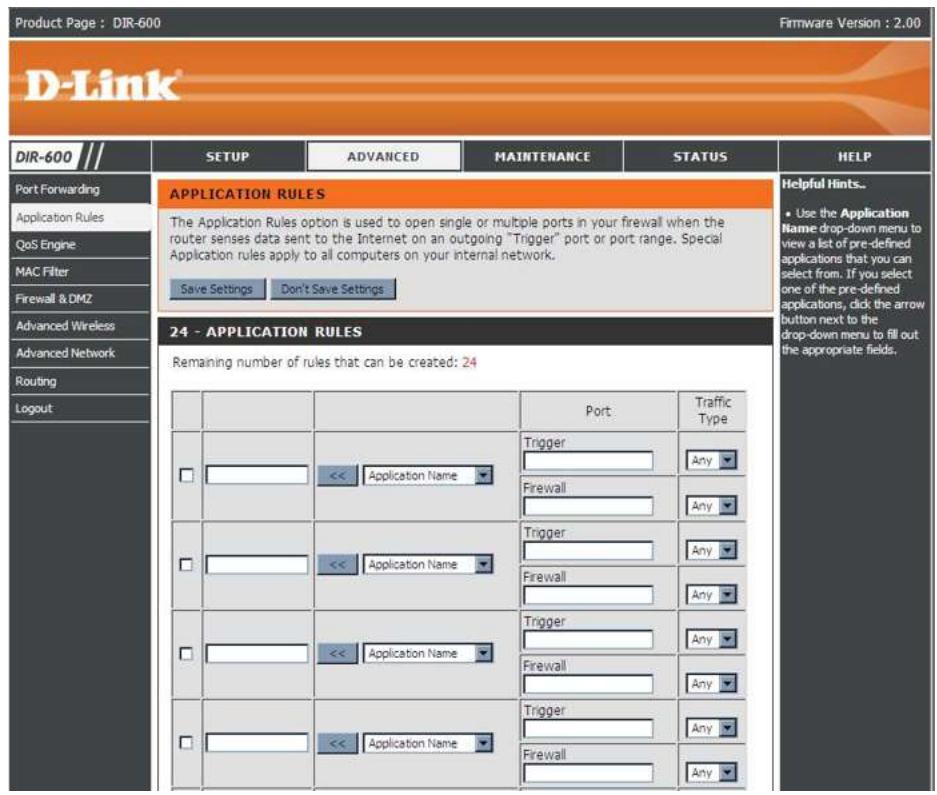

Règles d'application

Certaines applications nécessitent plusieurs connexions, notamment les yeux sur Internet, les videoconferences et la téléphonie par Internet. Ces applications fonctionnent difficilement via la traduction d'adresses de réseau (NAT). Des applications spéciales permettent à ces applications de fonctionner avec le DIR-600.

Règle: Cochez cette case pour activer la règle.

Nom : Saisissez un nom de règle.

Trigger Port Ce port sert à déclencher l'application. Il peut s'agir d'un seul port ou d'une plage de ports. (Port de déclenchement) :

Firewall Port Ce numéro de port, situé du côté du réseau étendu, sert à (Port du pare- accéder à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports.

Type de trafic Sélectionnez TCP, UDP ou Any (Tous). (Type de trafic):

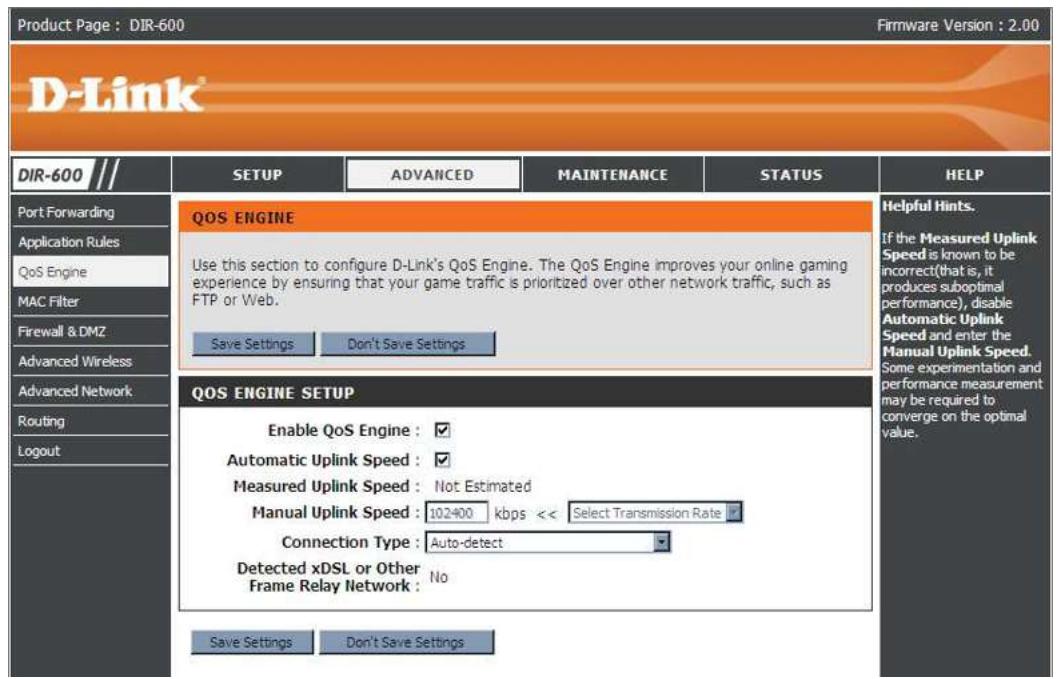

QoS engine (moteur qos)

L'option QoS Engine (Moteur QS) vous aide à améliorer les performances de jeu de votre réseau en affectant des priorités aux applications. Par défaut, les paramètres du moteur QS sont désactivés et la priorité des applications n'est pas classée automatiquement.

Enable QOS Cette option est désactivée par défaut. Activez cette option pour meilleures performances et une meilleure experience avec les yeux en ligne et d'autres applications interactives, telles que la voix sur IP.

Automatique Cette option est activée par défaut quand le moteur QS Uplink Speed est activé. Elle permet au routeur de déterminer automatiquement la vitesse de votre connexion Internet en liaison montante.

Mesurée Il s'agit de la vitesse à laquelle les données peuvent être transférées du routeur au FAI. Cette vitesse est déterminée par votre FAI. Il s'agit souvent d'une vitesse faisant partie d'un couple vitesse descendante/ vitesse montante. Par exemple, 1,5 Mbits/284 kbits. Selon cet exemple, vous devez saisir 284. Vous pouvez également tester la vitesse de votre connexion montante à l'aide d'un service (par ex. www. dslreports. com).

Connection Par défaut, le routeur détermine automatiquement si la connexion sous-jacente est de type réseau XDSL/à relais de trames ou autre (par Type (Type exemple modem cable ou Ethernet), puis affiche le résultat sous la forme suivante : Detected xDSL or Frame Relay Network (Réseau de mode xDSL ou à relais de trames détecté). Si votre connexion réseau n'est pas courante, par exemple que vous êtes connecté par xDSL mais NetBIOS) : que les paramètres Internet sont configurés sur « Static » ou « DHCP », Sélectionnez xDSL ou Other Frame Relay Network (Autre réseau à relais de trames) pour que le routeur puisse reconnaître qu'il doit mettre en forme le traffic de façon légèrement différente afin d'obtenir les performances. Si vous choisissez xDSL ou Other Frame Relay Network (Autre réseau à relais de trame), la vitesse de connexion montante mesurée communiquée est légèrement inférieure par rapport à avant, mais offre de résultats.

Détected xDSL Lorsque Connection Type (Type de connexion) est défini sur Automatic (Automatique), le type de connexion détecté automatiquement s'affiche ici.

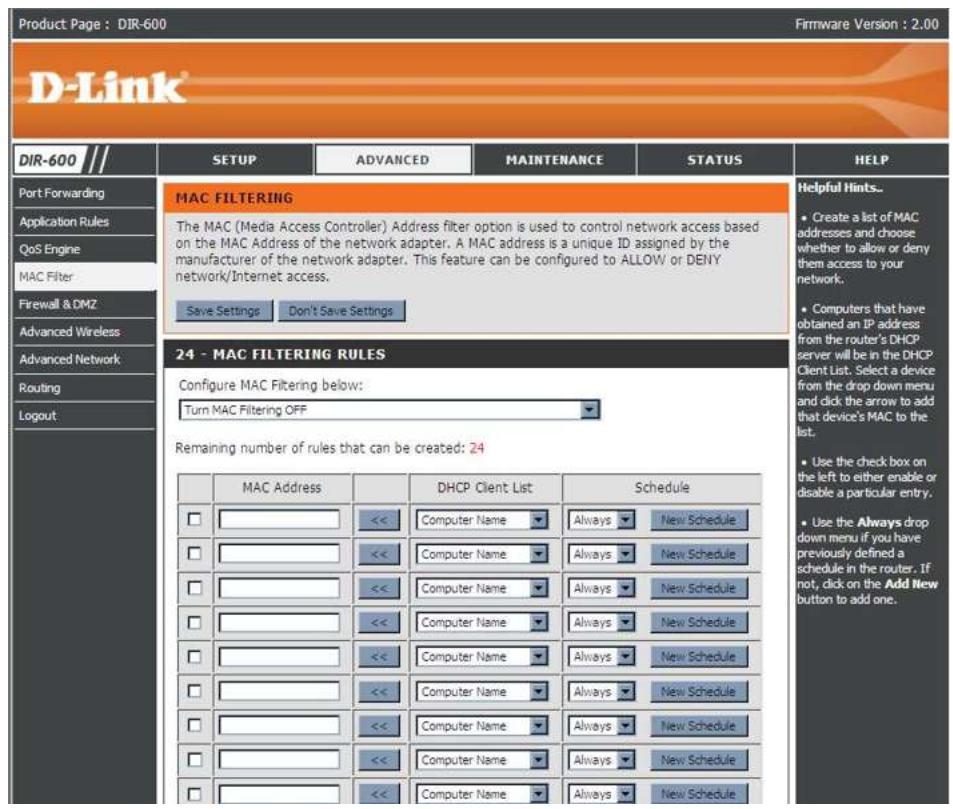

Filtre MAC

Utilisez les filtres MAC (Media Access Control) pour autoriser ou refuser l'accès au réseau aux ordinateurs du réseau local à l'aide de leurs adresses MAC. Vous pouvez ajouter une adresse MAC manuellement ou en sélectionner une dans la liste de clients actuellement connectés au routeur haut débit.

Configure MAC Sélectionnez Turn MAC Filtering OFF (DÉSACTIVER le filtrage MAC), Turn MAC Filtering ON and ALLOW computers listed to access the network (ACTIVER le filtrage MAC et AUTORISER les ordinateurs répertoriés à accéder au réseau) ou Turn MAC Filtering ON and DENY computers listed to access the network (ACTIVER le filtrage MAC et REFUSER l'accès au réseau aux ordinateurs répertoriés).

MAC Address Saisissez l'adresse MAC que vous souhaitez filtrer. (Adresse MAC) : Pour rechercher l'adresse MAC sur un ordinateur, veuillez consulter la section Bases de la mise en réseau de ce manuel.

DHCP Client Sélectionnez un client DHCP dans le menu déroulant, puis List (Liste de clients DHCP): cliquez sur la flèche pour copier l'adresse MAC.

Schedule Calendrier des heures où le filtrage du réseau est activé. Il peut (Calendrier) être défini sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez définir vos propres heures dans la section Maintenance > Calendriers.

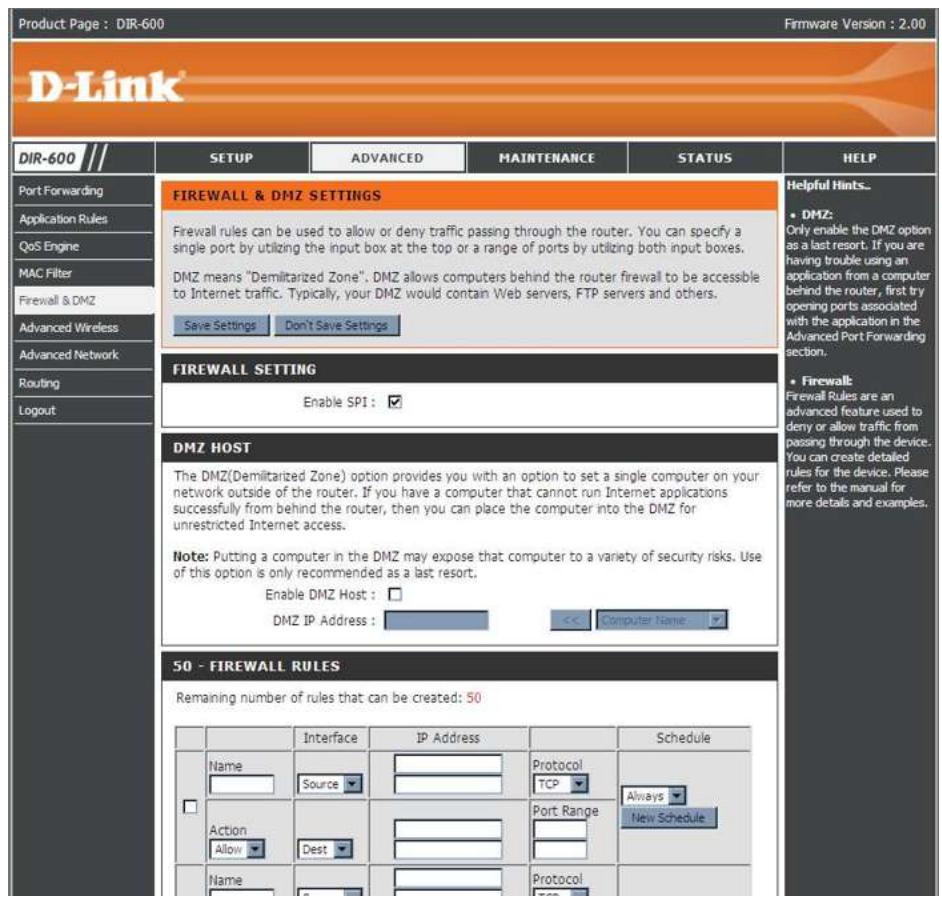

Firewall & DMZ (pare-feu et DMZ)

Cette section vous permet de configurer un hôte DMZ et des règles de pare-feu.

Si un PC client ne peut pas exécuter les applications Internet correctement derrière le DIR-600, vous pouvez le configurer pour qu'il ait un accès illimité à Internet. Cette option permet d'exposer un ordinateur à Internet; elle est également utile pour les jeux. Saisissez l'adresse IP de l'ordinateur interne qui représentera l'hôte DMZ. Si vous ajoutez un client à la DMZ (Zone démilitarisée), vous risquez d'exposer le réseau local à divers risques pour la sécurité. Veillez par conséquent à n'utiliser cette option qu'en dernier recours.

Enable SPI (Activer le SPI. Cochez cette case pour activer le SPI):

Enable DMZ Host Cochez cette case pour activer la DMZ. (Activer l'hôte DMZ):

DMZ IP Address Saisissez l'adresse IP de l'ordinateur dont vous souhaitez ouvrir tous les ports. (Adresse IP de la DMZ):

Nom : Choisissez un nom de règle pour le pare-feu.

Action : Choisissez d'autoriser ou de refuser le transfert des paquets de données en fonction des critères définis dans la règle.

Source/Cible La source/cible correspond au port TCP/UDP du réseau local ou étendu.

Schedule Cliquez sur New Schedule (Nouveau calendrier) pour (Calendrier): accéder à la fenêtre Schedules (Calendriers). Consultez Maintenance>Schedules (Maintenance > Calendrier) pour de plus amples informations.

IP Address Saisissez une adresse IP de début et de fin. (Adresse IP) :

Protocole Sélectionnez le protocole de transfert utilisé pour la règle (Protocole): de filtrage.

Port Range Saisissez la plage de ports souhaitée pour la règle de filtrage. (Protocole : plage de ports) :

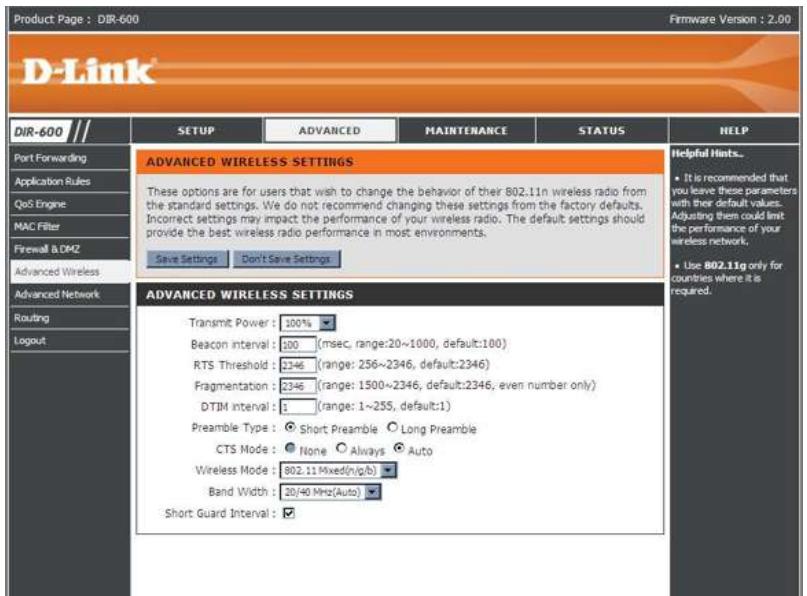

Cette fenêtre vous permet de modifier le comportement de la radio sans fil 802.11g par rapport aux paramètres standard. Vous devez savoir que la modification des paramètres par défaut risque d'avoir des conséquences négatives sur le comportement de votre réseau.

Puissance de transmission Définit la puissance de transmission des antennes. (Puissance de transmission):

Beacon interval Les balises sont des paquets envoyés par un point d'accès pour synchroniser l'intervalle de un réseau sans fil. Définissez une valeur; 100 correspond au paramètre par défaut recommandé.

RTS Threshold: Cette valeur doit rester à son paramètre par défaut, soit 2346. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.

Fragmentation : Le seul paramètre de fragmentation, défini en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

DTIM Interval (Delivery Traffic Indication Message) 1 est le paramètre par défaut. Un DTIM (Intervalle DTIM) est un compte à rebours qui informe les clients de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion.

Preamble Type (Type de préambule) : Sélectionnez Short Preamble (Préambule court) ou Long Preamble (Préambule long). Le préambule définit la longueur du bloc CRC (Cyclic Redundancy Check, une technique courante de détection des erreurs de transmission des données) pour la communication entre le routeur sans fil. paramètre par défaut. Remarque : dans le cas d'un traffic élevé, utilisez le préambule

CTS Mode (Mode CTS) : CTS (Clear To Send) correspond à une fonction servant à limiter les collisions entre les périphériques sans fil d'un réseau local sans fil. CTS s'assure que le réseau sans fil ne présente pas d'interférence avant qu'un client sans fil ne tente d'envoyer des données sans fil. Si vous activez la fonction CTS, vous ajoutez un surdébit risquant de réduire le débit de votre réseau sans fil. None (Aucun) : La fonction CTS est généralement utilisée dans un environnement 802.11g pur. Si elle est définie sur « None » (Aucun) dans un environnement de modèles mixtes renseigné par les clients 802.11g, des collisions de données sans fil risquent de se produire fréquemment. Always (Toujours) : La fonction CTS est toujours utilisée pour s'assurer que le réseau local sans fil ne présente pas d'interférence avant d'envoyer des données. Auto : La fonction CTS surveille le réseau sans fil et décide automatiquement d'appliquer ou non la fonction CTS en fonction de l'intensité du traffic et du nombre de collisions survenues sur le réseau sans fil.

802.11 Mode 802.11n Only (802.11n seulement) : Sélectionnez cette option si tous vos clients sans fil sont de type 802.11n. (Mode 802.11) : Mixed 802.11n, 802.11b, and 802.11g (802.11n, 802.11b et 802.11g mixtes). Sélectionnez cette option si vous utilisez un mélange de clients sans fil 802.11n, 11g et 11b.

Auto 20/40 : Sélectionnez cette option si vous utilisez à la fois des périphériques sans fil 802.11n et non 802.11n.

20MHz : Sélectionnez cette option si vous n'utilisez pas de client sans fil 802.11n. Il s'agit du paramètre par défaut.

Short GI (IG) Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

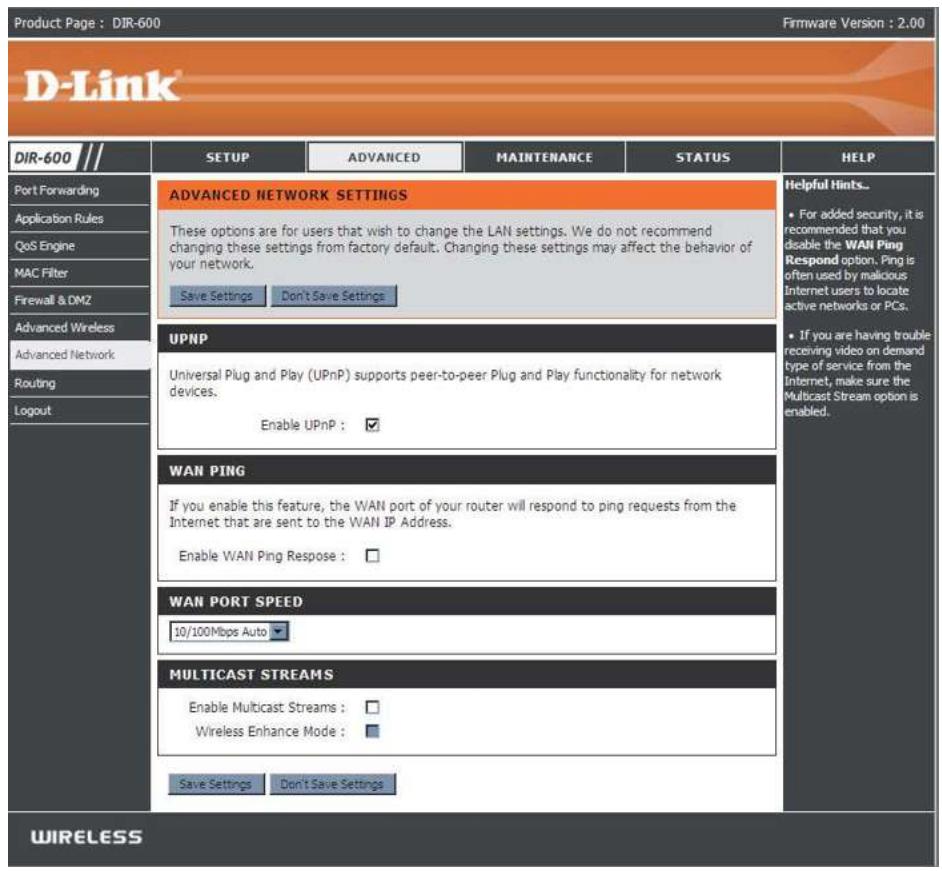

Cette fenêtre vous permet de modifier les paramètres du réseau local. Vous devez savoir que la modification des paramètres par défaut risque d'avoir des conséquences sur le comportement de votre réseau.

Enable UPnP Cochez cette case pour utiliser la fonction Plug and Play (Activer UPnP): universelle (UPnP^TM). L'UPnP est compatible avec les équipements, les logiciels et les périphériques du réseau.

Enable WAN Si vous découvrez la case, le DIR-600 ne pourrait pas répondre Ping Respond aux pings. Si vous bloquez le ping, vous renforcez la sécurité (Activer la contre les pirates. Cochez cette case pour que le port du réponse au réseau étendu puisse répondre aux pings. ping du réseau externe):

WAN Port Vous pouvez définir la vitesse du port du réseau local sur Speed: 10Mbps (10 Mo/s), 100Mbps (100 Mo/s) ou 10/100Mbps Auto (10/100 Mo/s auto). Pour certains anciers câbles ou modems DLS, vous devrez peut-être définir la vitesse du port sur 10 Mb/s.

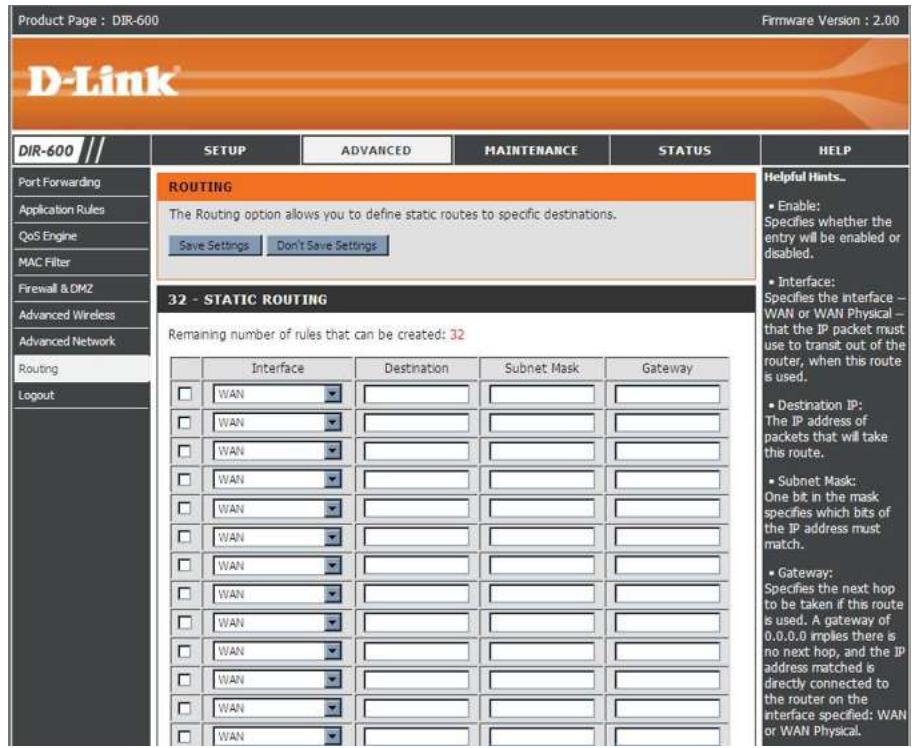

Routing (routage)

Cette option vous permet de définir des routes fixes vers des cibles définies.

Cochez cette case pour activer ou désactiver les routes fixes (Activer) : vers des cibles définies.

Interface : Utilisez le menu déroulant pour sélectionner l'interface WAN (Port étendu) ou WAN (Physical Port [Port étendu (Port Physique)]) que le paquet IP doit utiliser pour transiter hors du routeur.

Destination : Adresse IP des paquets empruntant cette route. (Cible) :

Subnet Mask Sous-réseau de l'adresse IP des paquets empruntant cette (Masque de sous- route.

réseau) :

Gateway Définit le prochain bond à prendre si cette route est utilisée. (Passerelle):

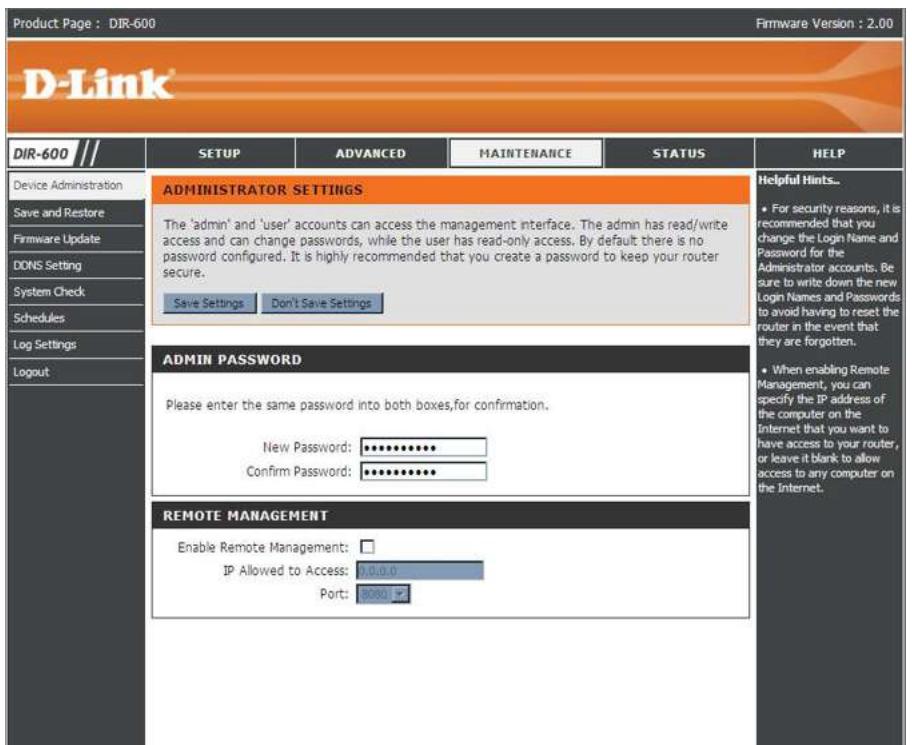

Cette fenêtre vous permet de modifier le mot de passe administrateur. Vous pouvez également activer la gestion à distance (Remote Management).

Nom de Saisissez un nouveau Login Name (Nom de connexion) pour le compte administrateur. L'administrateur

Administrator Saisissez un nouveau mot de passe pour l'Administrator Login Password Name (Nom de connexion de l'administrateur), puis ressaisissez le mot de passe dans la zone textuelle Confirm Password (Confirmer le mot de passe de l'administrateur). L'administrateur peut modifier les paramètres.

Enable Remote La gestion à distance permet à un navigateur Web de configurer Management le DIR-600 sur Internet. Un nom d'utilisateur et un mot de passe restent nécessaires pour accéder à l'interface de gestion Web. En général, seul un membre de votre réseau peut parcourir les pages Web intégrées pour réaliser des tâches administrateur. Cette fonction vous permet de réaliser des tâches administrateur sur l'hôte distant (Internet).

IP Allowed to Adresse IP Internet de l'ordinateur qui accède au routeur haut Access (IP dont débit. Si vous saisissez un astérisque (*) dans ce champ, l'accès est n'importe quel ordinateur peut accéder au routeur, mais cela autorisé): représenté un risque pour la sécurité et est déconseillé.

Port: Numéro de port utilisé pour accéder au DIR-600. Par exemple: http://x.x.x.x:8080, x.x.x.x correspondant à l'adresse IP du réseau gestion Web.

de la base et du DIR-600 et 8080, au port utilisé pour l'interface de la

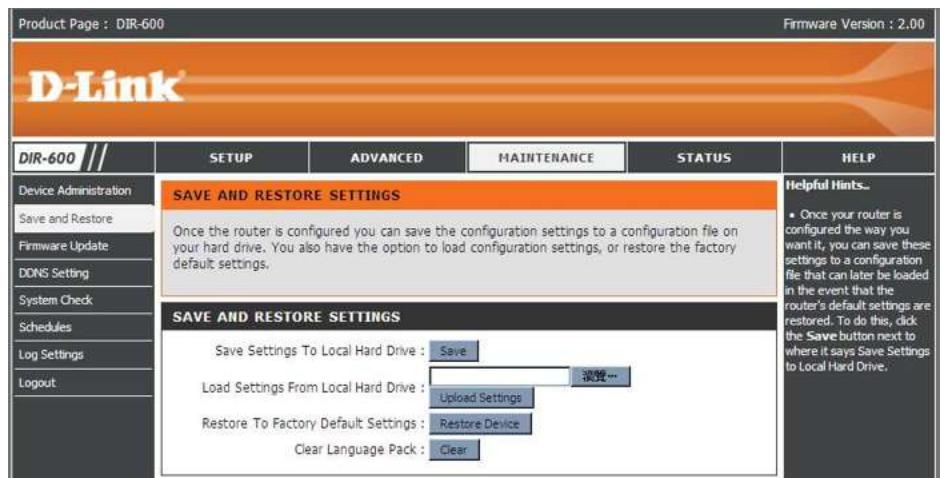

Cette fenêtre vous permet d'enregistrer votre fichier de configuration sur un disque dur, de charger les paramètres de configuration depuis un disque dur et de restaurer les paramètres par défaut du routeur.

Save Settings to Utilisez cette option pour enregistrer les paramètres de Local Hard Drive configuration actuels du routeur dans un fichier du disque dur (Enregistrer les de l'ordinateur que vous utilisez. Commencez par développer sur paramètres sur le le bouton Save (Enregistrer). Une boîte de dialogue de fichiers disque dur local) s'ouvre. Vous pouvez y sélectionner un emplacement et un nom de fichier pour les paramètres.

Load Settings Utilisez cette option pour charger les paramètres de configuration from Local Hard du routeur préalablement enregistrés. Commencez par utiliser Drive (Charger des la commande Browse (Parcourir) pour rechercher un fichier paramètres depuis de paramètres de configuration précédemment enregistré. le disque dur Ensuite, cliquez sur le bouton Upload Settings (Télécharger local): les paramètres) pour les transférer vers le routeur.

Restore to Factory Cette option rétablit tous les paramètres de configuration du routeur qui étaient effectifs à sa sortie d'usine. Les paramètres

(Restaurer les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que you've aze createes. Si you voulez enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.)

défaut) :

Reboots Cliquez sur le bouton Reboots (Réinitialisations), à gauche de la fenêtre, pour redémarrer le routeur. (Réinitialisations) :

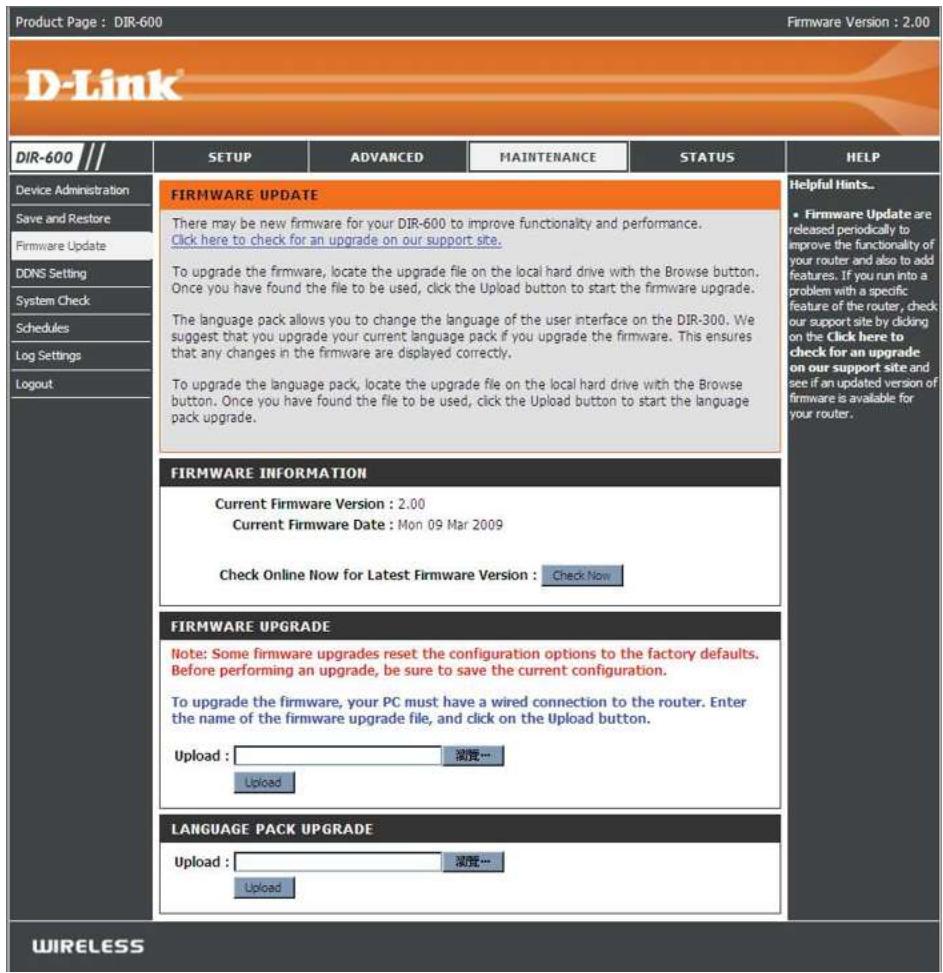

Cette page vous permet de partager à jour le microprogramme du réseau. Vérifie que le microprogramme que vous puissez utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Veuillez consulter le site de support D-Link pour prendre connaissance des mises à jour du microprogramme (http://support.dlink.com) et les télécharger sur votre disque dur.

Firmware Upgrade Cliquez sur le bouton Check Now (Controller maintenant) (ou (Mettre à jour) sur le lien en haut de la fenêtre) pour rechercher s'il existe des microprogrammes : microprogrammes mis à jour. Le cas échéant, téléchargez le nouveau microprogramme sur votre disque dur.

Browse (Parcourir) : Ensuite, cliquez sur Browse (Parcourir) dans cette fenêtre pour localiser la mise à jour du microprogramme sur votre disque dur. Cliquez sur Save Settings (Enregistrer les paramètres) pour terminer la mise à jour du microprogramme.

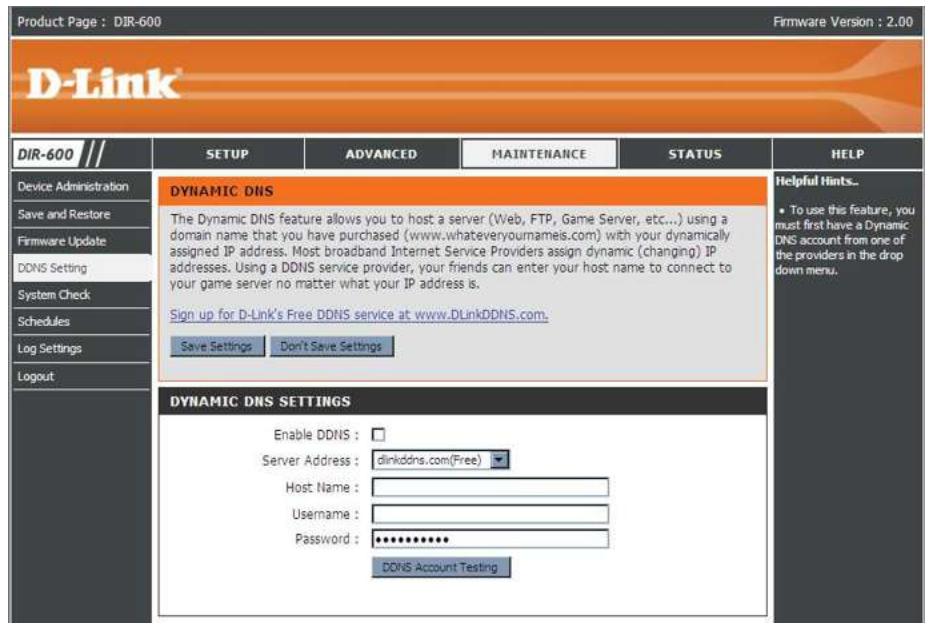

Configuration du service DDNS

Le routeur prend en charge le service DDNS (Dynamic Domain Name Service). Le service DNS dynamique permet d'associer une adresse IP publique dynamique à un nom d'hôte statique dans n'importe lequel des nombreux domaines, ce qui permet d'accéder à un hôte en particulier à partir de divers emplacements Internet. Cette option est activée pour autoriser l'accès distant à un hôte en cliquant sur une URL en forme de lien hypertexte de type « nom_hôte.dyndns.org ». De nombreux fournisseurs d'accès Internet attribuent des adresses IP publiques à l'aide de DHCP, ce qui peut compliquer la localisation d'un hôte donné sur le réseau local à l'aide d'un DNS standard. Par exemple, si vous exécutez un serveur Web public ou un serveur VPN sur votre réseau local, cela garantit que l'hôte peut être localisé sur Internet si l'adresse IP publique change. Le DDNS nécessite d'établir un compte avec l'un des fournisseurs DDNS pris en charge.

Enable DDNS Cochez la case Enable DDNS (Activer le DDNS) pour activer la prise en charge du DDNS.

DDNS) :

Server Address (Adresse du serveur) : Sélectionnez l'un des établissements d'inscription du DDNS disponibles : dlinkddns.com (Free [Gratisit]), DynDns.org (Custom [Personnalisé]), Dyn.Dns.org (free [Gratisit]) et Dyn.Dns.org (Static [Statique]).

Host Name (Nom d'hôte) : Saisissez le nom d'hôte du serveur DDNS.

Username (Nom Saisissez le nom d'utilisateur que vous serveur DDNS vous a attribué.)

Password (Mot de passe Saisissez le mot de passe ou la clé que votre serveur DDNS vous a attribués):

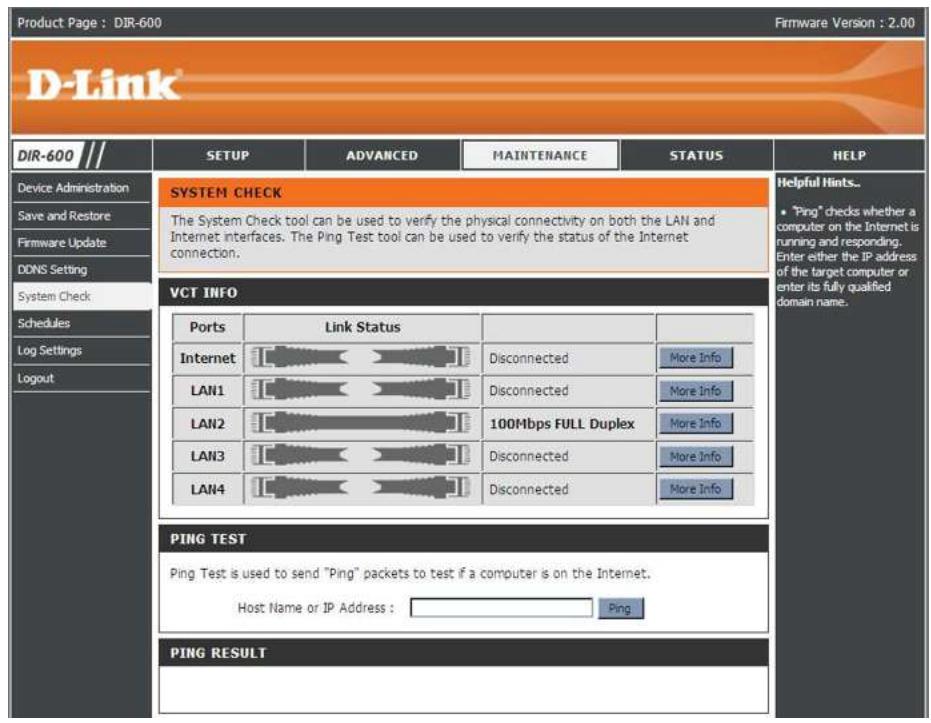

Cet outil sert à vérifier la connectivité physique sur les interfaces du réseau local et du réseau étendu. Le Ping Test (Test de ping) peut servir à tester l'état d'Internet.

Testeur de cable virtuel Le Testeur de cable virtuel est une fonction avancée qui est intégrée un testeur de cable de réseau local sur chaque port (Informations Ethernet du routeur). Grâce à l'interface graphique, le testeur de cable virtuel peut servir à diagnostiquer et signaler à distance des problèmes de cables (par ex. ouvertures, court-circuit, [VCT]): permutations et discordance d'impédance). Cette fonction réduit considérablement les appels de maintenance et les renvois car elle permet aux utilisateurs de résoudre facilement leurs problèmes de connexions câblées.

Ping Test (Test de ping) : Le test de ping sert à envoyer des paquets de ping afin de tester si un ordinateur est actif sur Internet. Saisissez l'adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur Ping.

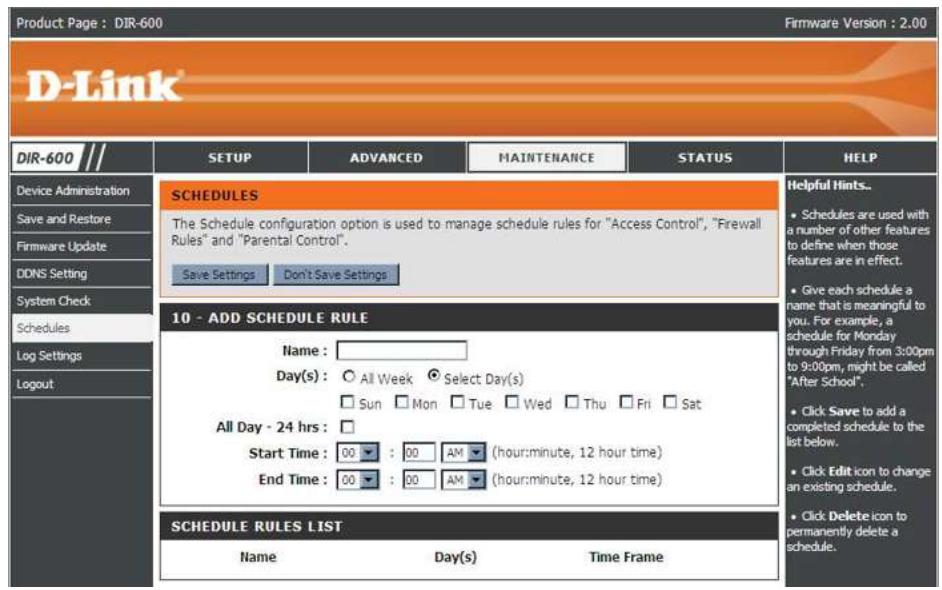

Calendriers

Le routeur permet à l'utilisateur de : gérer les de calendrier de diverses fonctions de pare-feu et de contrôle parental dans cette fenêtre. Avant d'avoir terminé la configuration de la nouvelle du calendrier, cliquez sur le bouton Save Settings (Enregistrer les paramètres) en haut de la fenêtre.

Nom (Nom) : Saisissez un nom pour la nouvelle règle du calendrier.

Days(s) Choisissez le ou les jours souhaités : All Week (Toute la semaine) ou Select Days (Sélectionner les jours). Si cette dernière option est sélectionnée, veuillez utiliser les cases à cocher juste au-dessous pour définir chaque jour.

All Day - 24 hrs Cochez cette case pour appliquer la nouvelle règle du calendrier (Toute la journée à la période de 24 heures complète).

• 24 h) :

Start Time/ Si la nouvelle règle du calendrier ne s'applique pas à la période End Time (Heure de 24 heures complète, décochez la case précédente, puis de début/bin) : saisissez une heure de début et de fin précise.

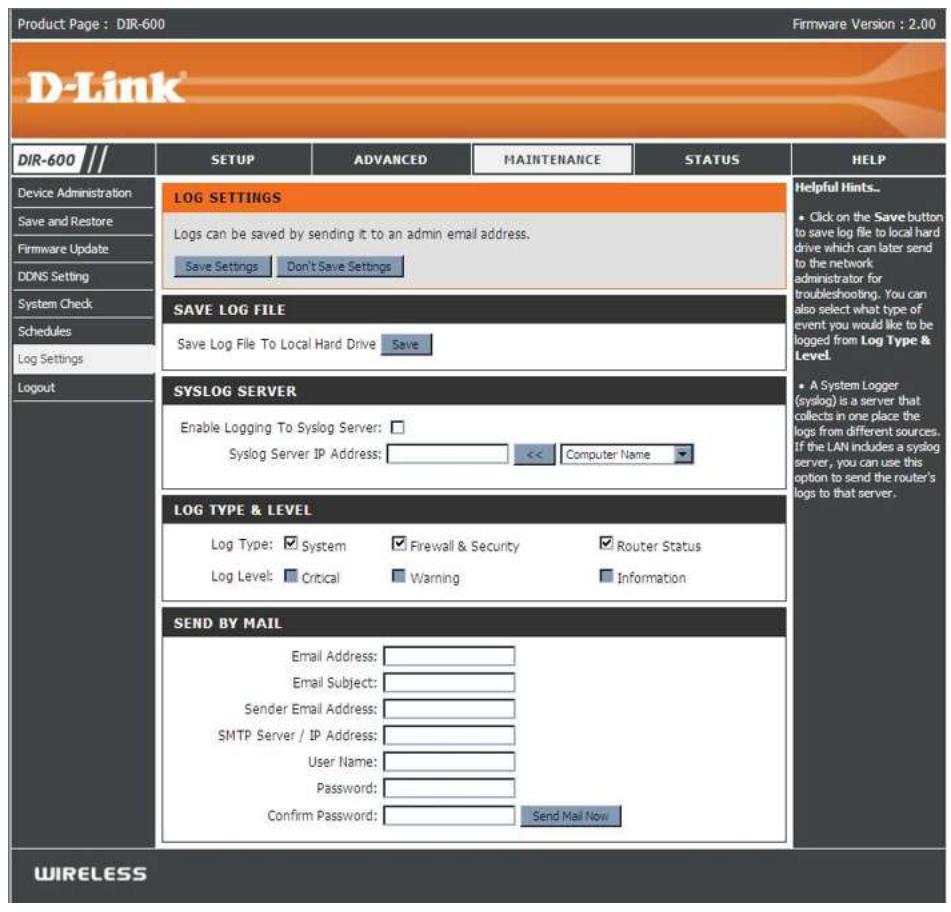

Paramètres du journal

Le journal du système affiche les données chronologiques du journal d'événements définies par l'utilisateur du routeur. Vous pouvez également enregistrer un fichier en texte brut contenant le journal sur votre ordinateur. Cliquez sur le bouton Save (Enregistrer), puis suivez les invites pour enregistrer le fichier.

Save Log File Cliquez sur le bouton-lien Save (Enregistrer) de cette fenêtre (Enregistrer le pour enregistrer le fichier journal sur votre disque dur local. fichier journal):

Syslog Server Cochez la case pour enregistrer le journal dans le serveur (Serveur de journal, du côté du réseau local. Syslog):

Log Type & Level Cochez la ou les cases correspondant au type d'informations (Type et niveau de journal requisés : System (Système), Firewall & du journal) : Security (Pare-feu et sécurité), Router Status (État du routeur), Critical (Critique), Warning and Information (Avertissement et informations).

Envoyer par courrier Saisissez le nom de votre serveur SNTP (ou votre adresse IP), puis votre adresse électronique avant d'envoyer le journal de votre système par courrier.

Cette fenêtre affiche les informations actuelles sur le DIR-600, ainsi que sur le réseau local, le réseau étendu et le réseau sans fil.

Si votre connexion au réseau étendu est configurée pour une adresse IP dynamique, les boutons DHCP Release (Libérer DHCP) et DHCP Renew (Renouveler DHCP) apparaissent. Utilisez-le pour vous déconnecter de votre fournisseur d'accès Internet et utilisez DHCP Renew (Renouveler DHCP) pour vous y connecter.

Si votre connexion au réseau étendu est configurée pour PPPoE, un bouton Connect (Connexion) et Disconnect (Déconnexion) apparait. Utilisez le bouton Disconnect (Déconnexion) pour couper la connexion PPPoE, et utilisez le bouton Connect (Connexion) pour l'établir.

LAN (Réseau Affiche l'adresse MAC et les paramètres de l'adresse IP privée locale) : (locale) du routeur.

WAN (Réseau Affiche l'adresse MAC et les paramètres de l'adresse IP étendu): publique du routeur.

Wireless 802.11N Affiche l'adresse MAC sans fil et les paramètres de votre réseau (802.11n sans fil, comme l'état de la SSID, du Channel (Canal) et de fil): l'Encryption (Cryptage).

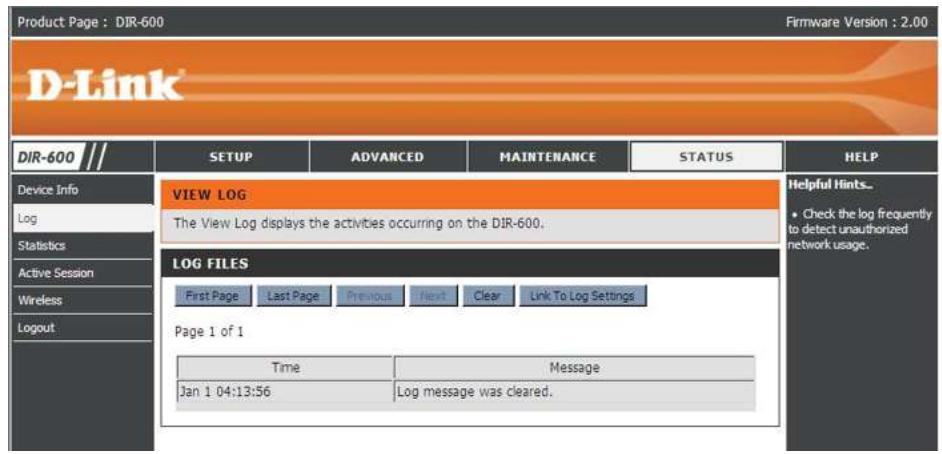

Journal

Cette fenêtre vous permet d'afficher un journal des activités du routeur. Elle est notamment utile pour détecter l'utilisation non autorisée du réseau.

Affiche la première page du journal.

(Première page) :

Affiche la dernière page du journal.

(Dernière page)

Next (Suivant): Affiche la page suivante.

Clear (Effacer): Efface le journal.

Lien vers le journal Cliquez sur ce bouton pour rejoindre directement la fenêtre du journal

Settings (Paramètres du journal) (Maintenance > Log Settings)

aux paramètres [Paramètres du journal)].

du journal):

Statistiques

La fenêtre ci-dessous affiche les Traffic Statistics (Statistiques du traffic). Elle vous permet d'afficher le nombre de paquets passant par le DIR-600, sur les ports du réseau étendu et local. Le compteur de traffic se réinitialise si le périphérique est redémarré.

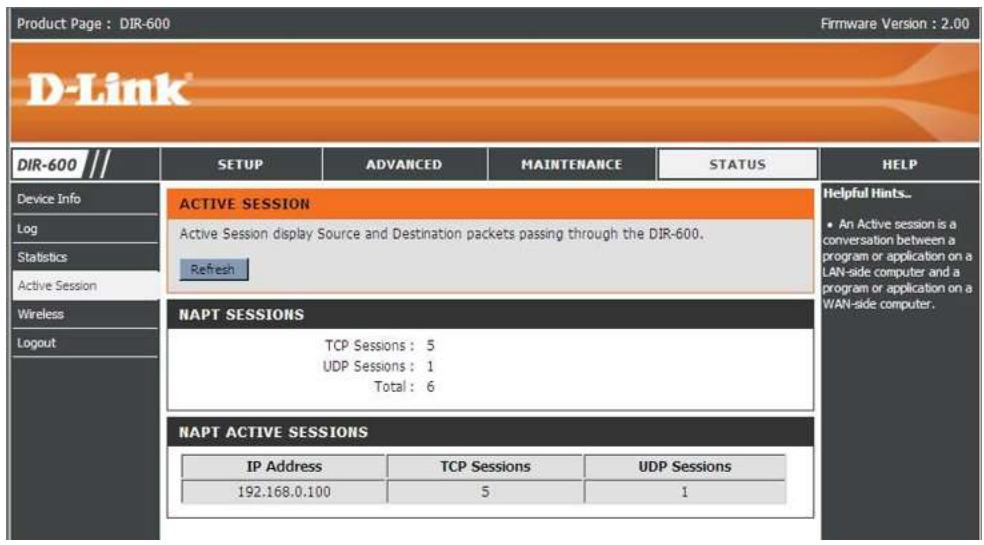

Session active

Le tableau NAPT Active Session (Session NAPT active) affiche une liste de toutes les conversations actives entre les ordinateurs du réseau et des autres du réseau local.

Sans fil

Le tableau de clients sans fil affiche une liste de clients sans fil actuellement connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC du client sans fil connecté.

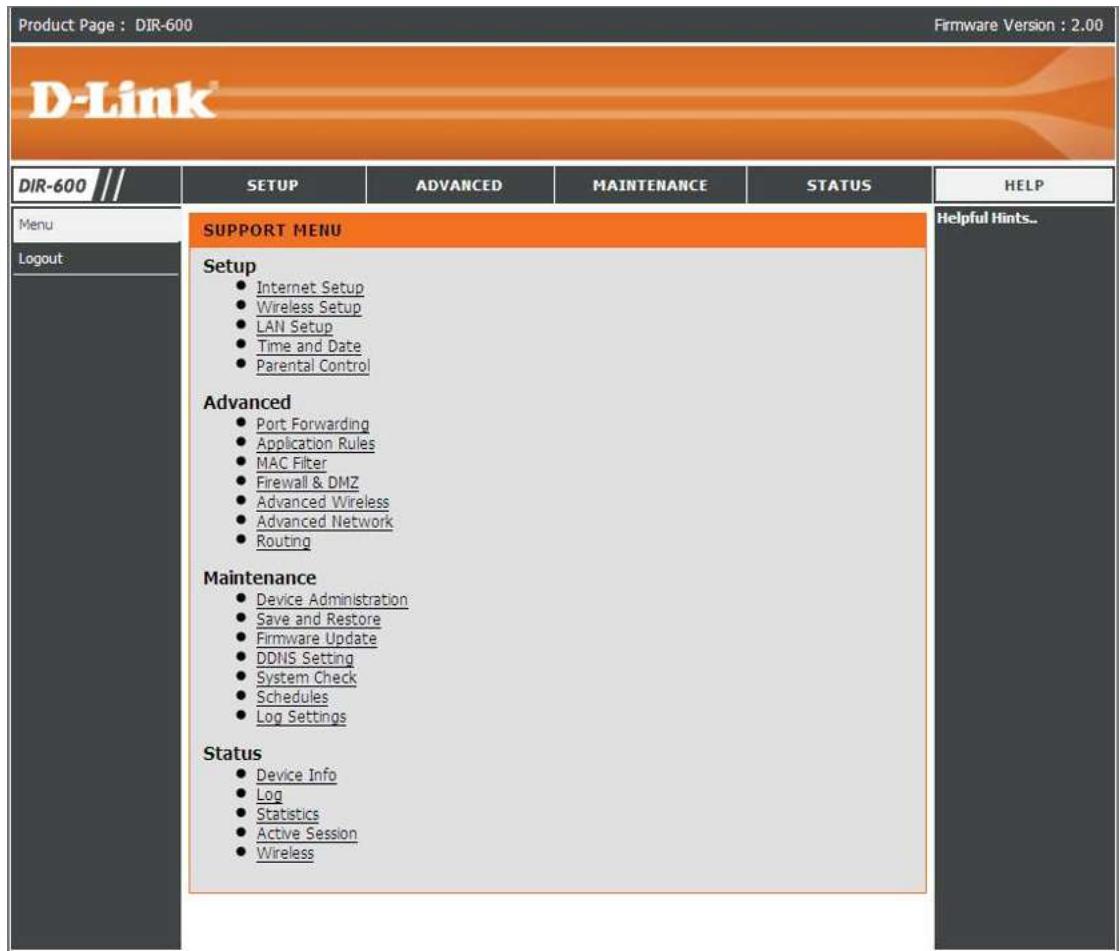

Cliquez sur le lien hypertexte souhaité pour obtenir davantage d'informations sur l'utilisation du routeur.

Sécurité du réseau sans fil

Cette section présente les différents niveaux de sécurité que vous pouvez utiliser pour protégerez vos données des intrus. Le

Le DIR-600 offre les types de sécurité suivants :

WPA2-PSK (clé pré-partagée)

WPA-PSK (clé pré-partagée)

WEP est l'acronyme de Wired Equivalent Privacy. Il repose sur la norme IEEE 802.11 et utilise l'algorithme de cryptage RC4. Le WEP renforce la sécurité car il crypte les données sur votre réseau sans fil pour les protégger à mesure qu'elles sont transmises d'un périphérique sans fil à l'autre.

Pour pouvoir accéder à un réseau WEP, vous devez connaître la clé. La clé est une chaîne de caractères créée par vos soins. Quand vous utilisez le WEP, vous devez déterminer le niveau de chiffrement. C'est celui-ci qui détermine la longueur de la clé. Un chiffrement sur 128 bits requiert une clé plus longue qu'un chiffrement sur 64 bits. Les clés sont définies en saisissant une chaîne au format hexadécimal (caractère 0 à 9 et A à F) ou au format ASCII (American Standard Code for Information Interchange, caractères alphanumériques). Le format ASCII vous permet de saisir une chaîne plus facile à mémoriser. Cette chaîne ASCII est ensuite convertie au format hexadécimal pour être utilisée sur le réseau. Vous pouvez définir jusqu'à quatre clés, ce qui vous permet d'en changer facilement.

Configuration du mode WEP

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez établir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Setup (Configuration sans fil) du côté gauche.
2. En regard de Security Mode (Mode de sécurité), sélectionnez Enable WEP Wireless Security (basic) [Activer la sécurité WEP du réseau sans fil (basique)].
3. En regard d'Authentication (Authentication), sélectionnez Shared Key (Clé partagée) ou Open (Ouvrir). Il est recommandé d'utiliser Shared Key (Clé partagée) car cette option fournit davantage de sécurité lorsque le WEP est activé.
4. Sélectionnez le cryptage 64Bit ou 128Bit dans le menu déroulant en regard de WEP Encryption (Cryptage du WEP).
5. En regard de Default Key Type (Type de clé par défaut), sélectionnez WEP Key 1 (Clé WEP 1), puis saisissez une clé WEP que vous créez. Veillez à saisir cette clé de manière identique sur tous les périphériques sans fil. Vous pouvez saisir jusqu'à quatre clés différentes à l'aide de caractères hexadécimaux ou ASCII. Il est recommandé d'utiliser les caractères hexadécimaux (les Security Mode: Enable WEP Wireless Security (basic) WEP is the wireless encryption standard. To use it you must enter the same key(s) into the router and the wireless stations. For 64 bit keys you must enter 10 hex digits into each key box. For 128 bit keys you must enter 26 hex digits into each key box. A hex digit is either a number from 0 to 9 or a letter from A to F. For the most secure use of WEP set the authentication type to "Shared Key" when WEP is enabled. You may also enter any text string into a WEP key box, in which case it will be converted into a hexadecimal key using the ASCII values of the characters. A maximum of 5 text characters can be entered for 64 bit keys, and a maximum of 13 characters for 128 bit keys. Save Settings Don't Save Settings

Les lettres de A à F et les chiffres de 0 à 9 sont valides. En ASCII, tous les chiffres et toutes les lettres sont valides.

1. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. Si vous configurez le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptateur et que vous saisissiez la même clé WEP que celle du routeur.

Définition du WPA

Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les deux principales améliorations du WEP :

• Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et en ajoutant une fonction de contrôle d'intégrité, ce qui garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
• Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentification extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.

Le WPA-PSK/WPA2-PSK utilise un mot de passe ou une clé pour authentifier votre connexion sans fil. La clé est un mot de passe alphanumérique complétant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur votre routeur ou votre point d'accès sans fil.

Le WPA/WPA2 comprend l'authentification des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que leurs utilisateurs autorisés peuvent accéder au réseau.

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez établir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du réseau (192.168.0.1). Cliquez sur Wireless Setup (Configuration sans fil) du côté gauche.
2. En regard de Security Mode (Mode de sécurité), Sélectionnez Enable WPA/WPA2 Wireless Security (enhanced).
3. En regard de Cipher Mode (Mode de chiffrement), Sélectionnez TKIP, AES, ou Auto.
4. En regard de PSK/EAP, Sélectionnez PSK.
5. En regard de Network Key (Clé de réseau), saisissez une clé (mot de passe). La clé est un mot de passe alphanumérique comprénant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Veuillez à saisir la clé de manière exactement identique à celle des autres clients sans fil.
6. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. Si vous configurez le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez WPA/WPA2-PSK sur votre adaptateur et que vous saissiez le même mot de passe que celui du routeur.

Configuration du wpa/wpa2 (RADIUS)

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez établir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Settings (Paramètres du réseau sans fil) du côté gauche.
2. En regard de Security Mode (Mode de sécurité), Sélectionnez Enable WPA Only Wireless Security (enhanced) [Activer la sécurité sans fil WPA seulement (amélioré)], Enable WPA2 Only Wireless Security (enhanced) [Activer la sécurité sans fil WPA2 seulement (amélioré)]) ou Enable WPA/WPA2 Wireless Security (enhanced) [Activer la sécurité sans fil WPA/WPA2 (Amélioré)].
3. En regard de Cipher Type (Type de chiffrement), Sélectionnez TKIP, AES, ou Auto.
4. En regard de PSK/EAP, Sélectionnez EAP.
5. En regard de RADIUS Server 1 (serveur RADIUS 1), saisissez l'IP Address (Adresse IP) de votre serveur RADIUS.
6. En regard de Port, saisissez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut.
7. En regard de Share Secret (Secret partagé), saisissez la clé de sécurité.
8. Si vous êtes équipé d'un serveur RADIUS secondaire, saisissez son adresse IP, son port et sa clé secrète.

1. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.

Connexion à un réseau sans fil à l'aide de windows® XP

Les utilisateurs de Windows XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire

de Windows XP, comme indiqué ci-dessous.

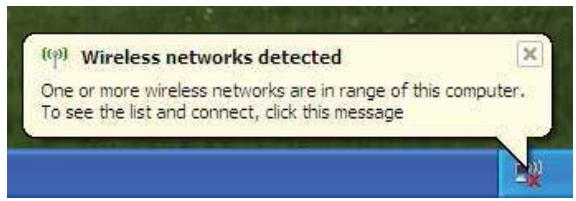

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.

Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran, à côté de l'heure). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).

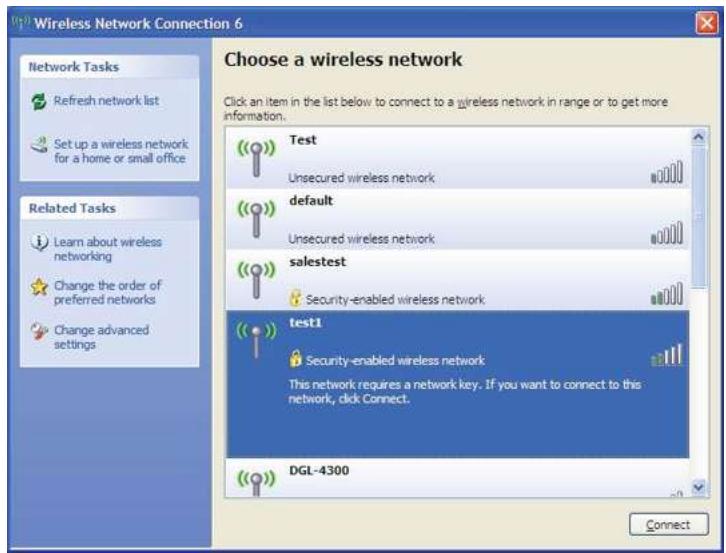

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connexion.

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Configuration du mode WEP

Il est recommandé d'activer le WEP sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

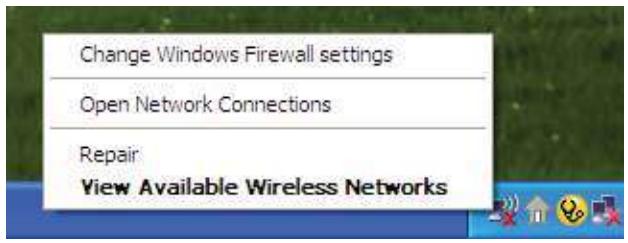

1. Ouvrez l'utilitaire sans fil de Windows XP en cliquant avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connect).

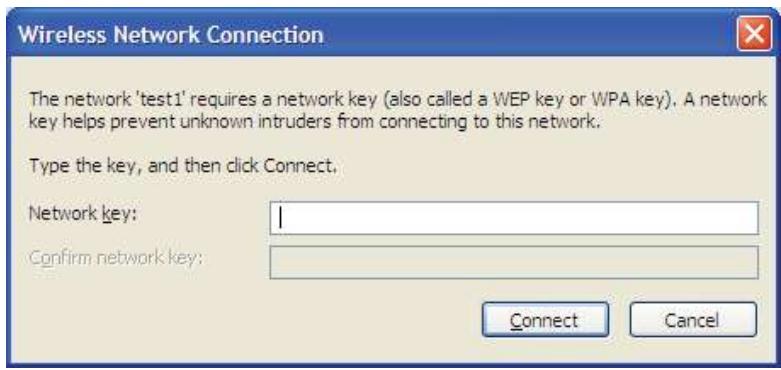

3. La boîte de dialogue wireless network connection (connexion réseau sans fil) apparait. saisissez la même clé WEP que celle de votre routeur, puis cliquez sur connect (connector).

La connexion au réseau sans fil peut mettre 20 à 30 secondes pour devenir effective. Si elle échoue, veuillez vérifier que les paramètres du WEP sont corrects. La clé WEP doit être strictement identique à celle du routeur sans fil.

Configuration de wpa-psk

Il est recommandé d'activer le WEP sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

1. Ouvrez l'utilitaire sans fil de Windows XP en cliquant avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).

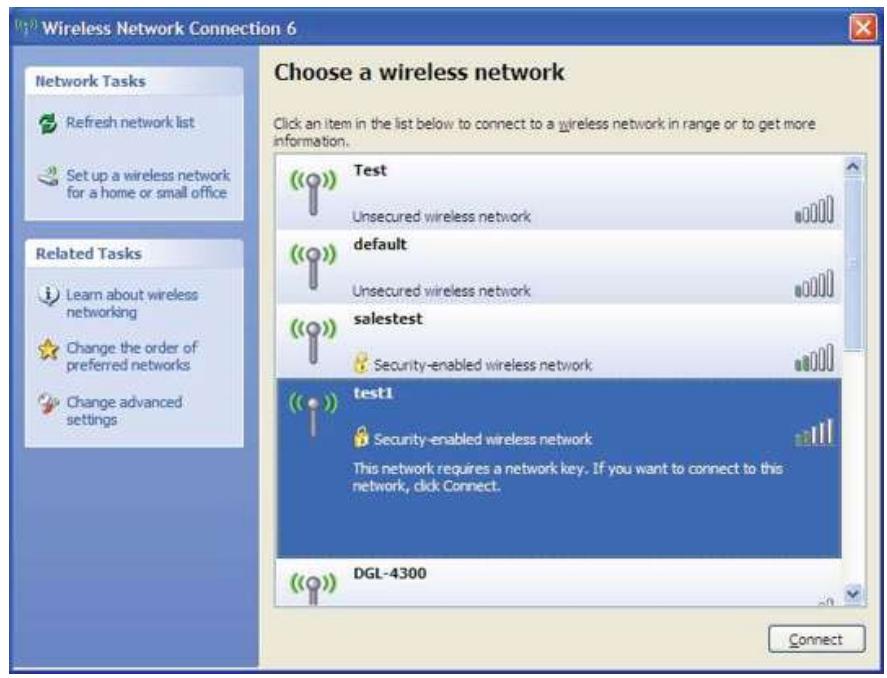

2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connect).

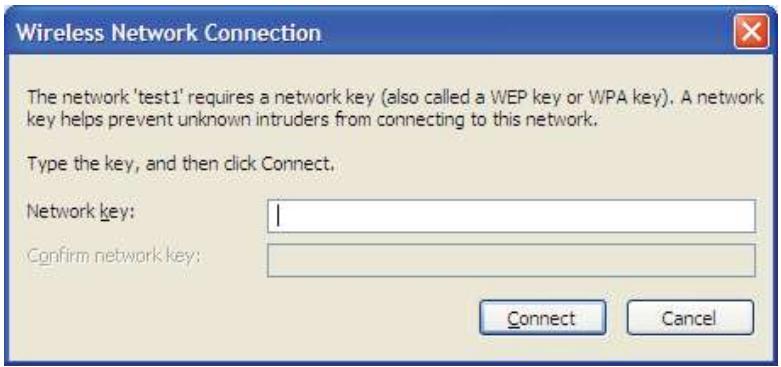

1. La boîte de dialogue Wireless Network Connection (Connexion réseau sans fil) apparait. Saisissez la phrase de passer WPA-PSK, puis cliquez sur Connect (Connector).

La connexion au réseau sans fil peut mettre 20 à 30 secondes pour devenir effective. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. Le mot de passe WPA-PSK doit être strictement identique à celui du routeur sans fil.

Configuration de la protection wifi (WCN 2.0 sous windows vista)

Le DIR-600 prend en charge la protection Wifi, nommée WCN 2.0 sous Windows Vista. Les instructions de configuration diffèrent selon que vous utilisez Windows Vista ou un logiciel tiers pour configurer le routeur.

Première configuration du routeur pour protéger le wifi

Lorsque vous configurez le routeur pour la première fois, la protection Wifi est désactivée et non configurée. Or, pour profiter des avantages de la protection Wifi, le routeur doit être activé et configuré. Trois méthodes de base permettent d'y parvenir : utilisez l'assistance pour WCN 2.0 intégrée de Windows Vista, le logiciel fourni par un tiers ou la méthode Ethernet classique.

Si vous exécutez Windows Vista, cochez la case Enable (Activer) dans la fenêtre Wireless Network (Réseau sans fil). Utilisez le Current PIN (PIN actuel) affiché dans la fenêtre Wireless Network (Réseau sans fil); vous pouvez aussi cliquer sur le bouton Generate New PIN (Générer un nouveau PIN) ou sur le bouton Reset PIN to Default (Réinitialiser le PIN).

Si vous utilisez un logiciel tiers pour configurer la protection Wi-Fi, suivez les instructions rigoureusement. Ensuite, passez à la section suivante pour configurer le routeur que vous venez de paramétrer.

Configuration d'un routeur paramétré

Une fois le routeur configuré, vous pouvez utiliser le bouton-poussoir du routeur ou un logiciel tiers pour inviter une nouvelle personne à rejoindre votre réseau Wifi protégé. Pour un maximum de sécurité, il est recommandé d'utiliser la méthode logicielle. Cependant, la méthode du bouton-poussoir est idéale si vous n'avez pas accès à l'interface.

Si vous utilisez l'option du bouton-poussoir de sécurité Wifi du routeur, appuyez simultanément sur le bouton-poussoir situé sur le côté du routeur et sur le bouton du client (ou le bouton virtuel de l'interface du client). Ensuite, cliquez sur Finish (Terminer). Le logiciel du client permet ensuite à une nouvelle personne de rejoindre votre réseau Wifi protégé et sécurisé.

Si vous utilisez un logiciel tiers, exécutez l'utilitaire du système Wifi protégé approprié. Le système vous demandera d'utiliser la méthode du bouton-poussoir ou de saisir le PIN manuellement. Suivez les instructions à l'écran.

Modification du nom d'ordinateur et participation à un groupe de travail

Voici des instructions étape par étape permettant de modifier le nom de l'ordinateur et de rejoindre un groupe de travail.

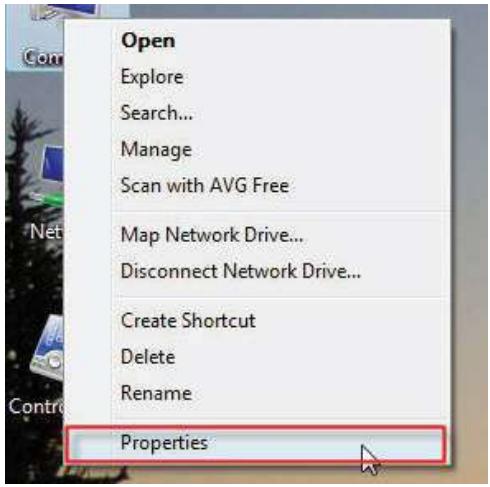

1. Cliquez sur Propriétés.

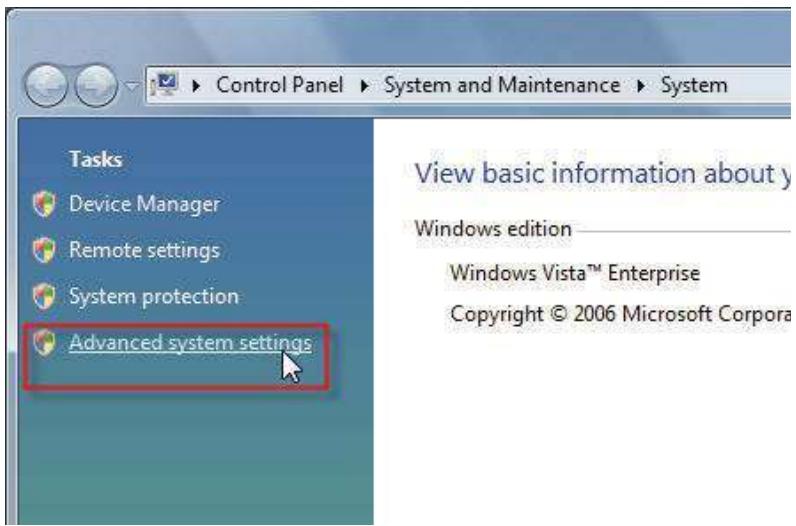

1. Cliquez sur le lien Paramètres système avancés.

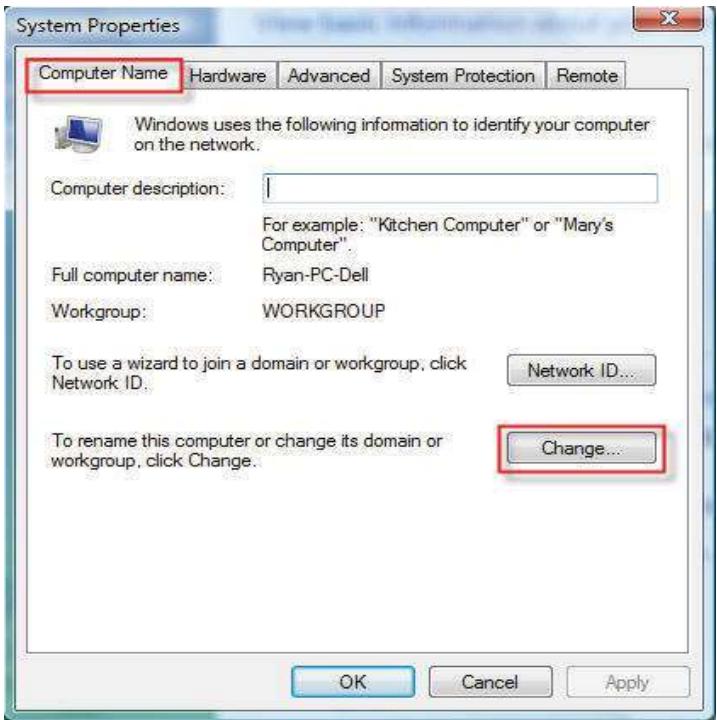

1. Cliquez sur l'onglet Nom de l'ordinateur dans la fenêtre Propriétés système, puis saisissez une description de votre ordinateur dans la zone textuelle. Ensuite, cliquez sur le bouton Modifier.

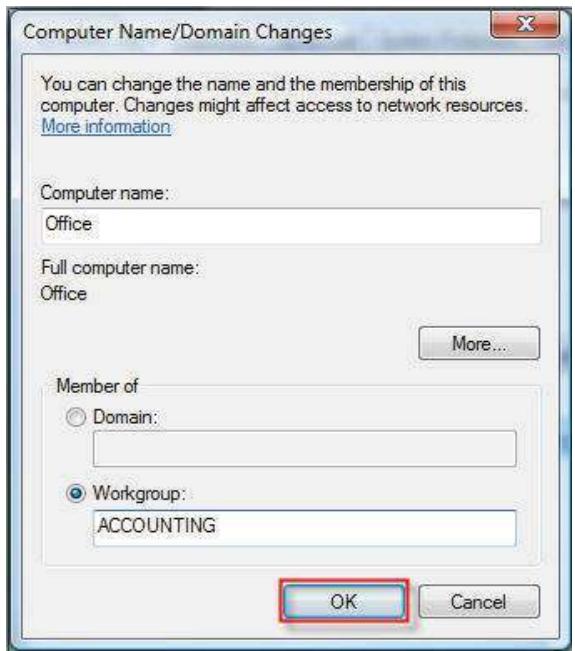

1. Allez dans Modification du nom d'ordinateur, puis cliquez sur le bouton radio en regard du Groupe de travail que vous pouvez rejoindre. Ensuite, cliquez sur le bouton OK.

Configuration de l'adresse IP sous vista

Voici les instructions étape par étape qui vous permettent de configurer l'adresse IP sous Windows Vista.

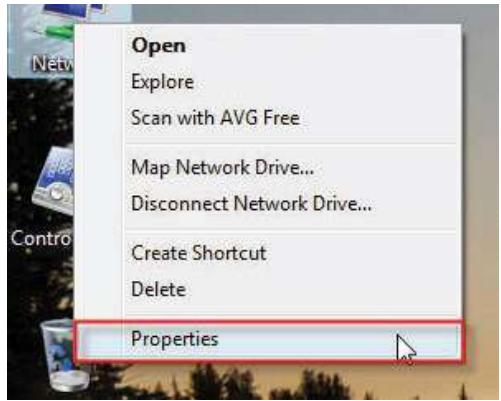

1. Cliquez sur Propriétés.

1. Allez dans la fenêtre Réseau et Internet, puis cliquez sur l'icône Connexion au réseau local qui convient.

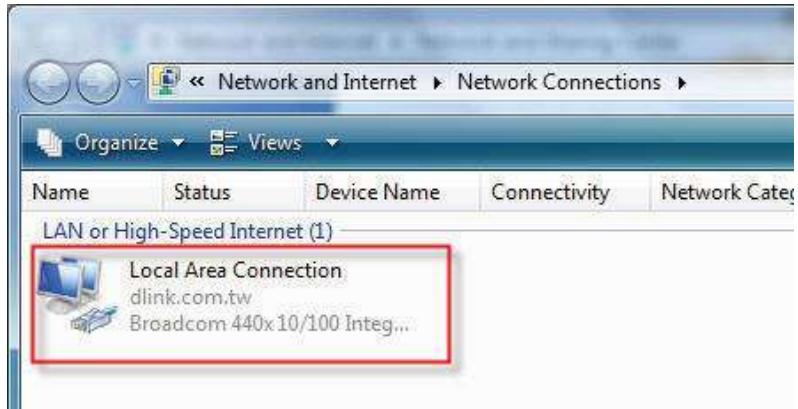

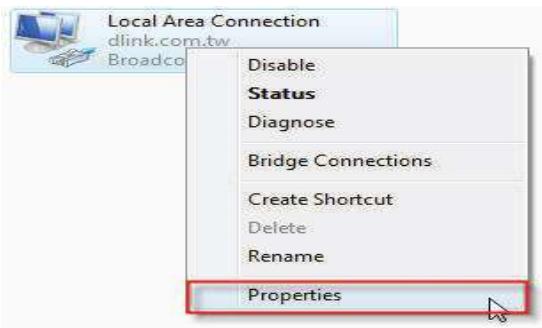

1. Faites un clic droit sur l'icone Connexion au réseau local, puis sélectionnez Propriétés dans le menu déroulant.

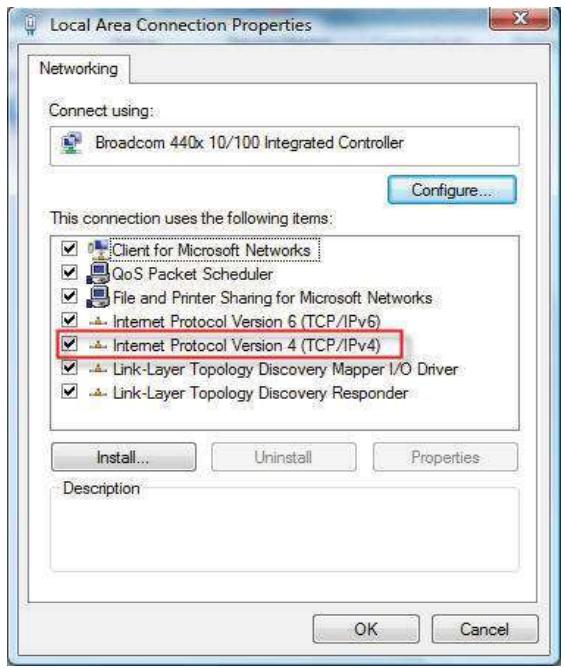

1. Cochez la case Protocole Internet version 4 (TCP/IPv4) dans l'onglet Gestion de réseau de la fenêtre Propriétés de connexion au réseau local.

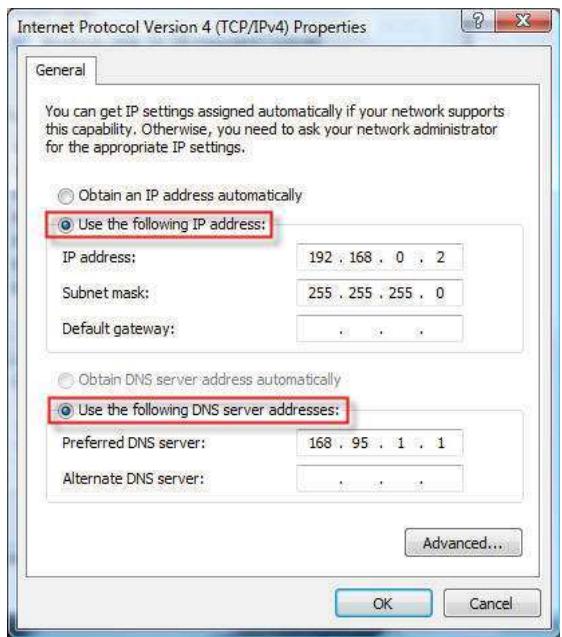

1. Cliquez sur l'option « Utiliser l'adresse IP suivante » dans l'onglet Général de la fenêtre Propriétés de connexion au réseau local, puis saisissez l'adresse IP souhaitée dans l'espace prévu à cet effet. Ensuite, cliquez sur l'option « Utiliser l'adresse de serveur DNS suivante », dans le même onglet, puis saisissez les informations souhaitées sur le serveur DNS.

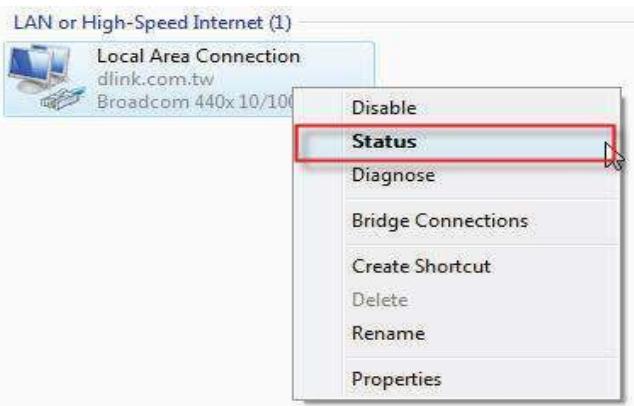

1. Faites un clic droit sur l'icone Connexion au réseau local, puis sélectionnez Details dans le menu déroulant.

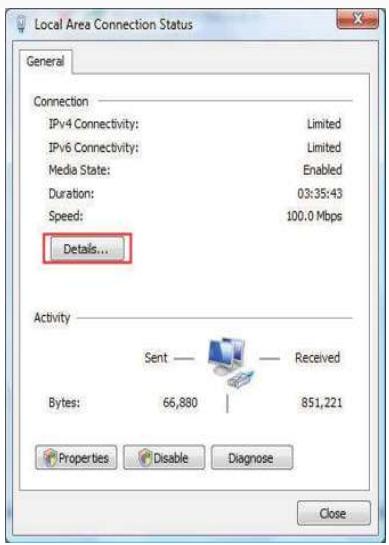

2. Allez dans la fenêtre État de Connexion au réseau local, puis cliquez sur le bouton Détails.

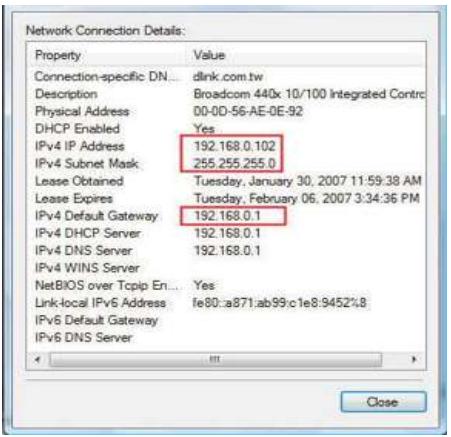

3. Vérifiez vos nouveaux paramètres dans la fenêtre Détails de connexion réseau. Ensuite, cliquez sur le bouton Fermer.

Configuration d'une connexion ou d'un réseau sans fil

Voici les instructions étape par étape de configuration d'une connexion sans fil.

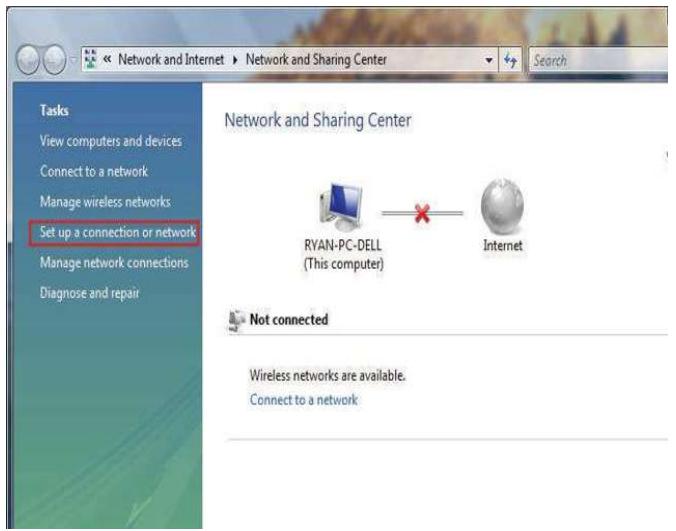

1. Cliquez sur Configurer une connexion ou un réseau dans la section Centre Réseau et Partage.

1. Allez dans la fenêtre Configurer une connexion ou un réseau, puis sélectionnez Configurer un routeur ou un point d'accès sans fil, option Configurer un nouveau réseau sans fil pour la maison ou pour une petite entreprise. Cliquez sur le bouton Suivant.

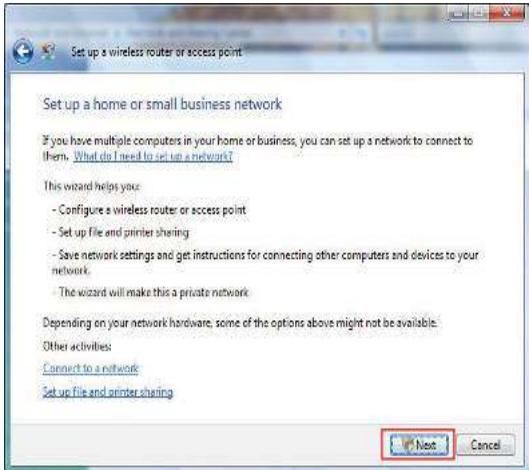

1. Cliquez sur le bouton Suivant de la fenêtre Configurer un routeur ou un point d'accès sans fil.

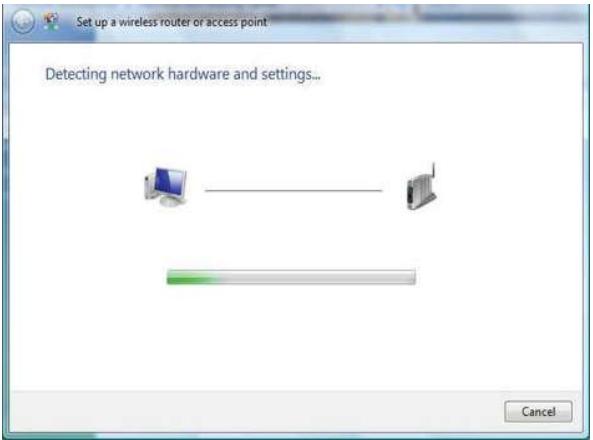

2. La fenêtre suivante affiche la progression du système.

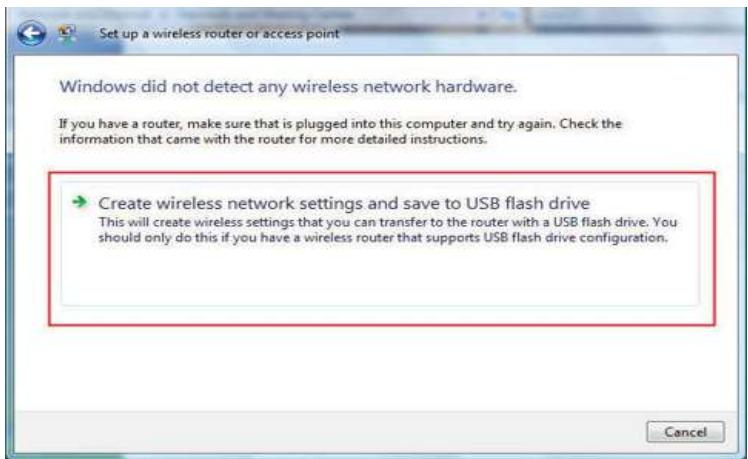

1. Elle confirme que vous voulez créer les paramètres de réseau sans fil et les enregistrer sur un lecteur Flash USB.

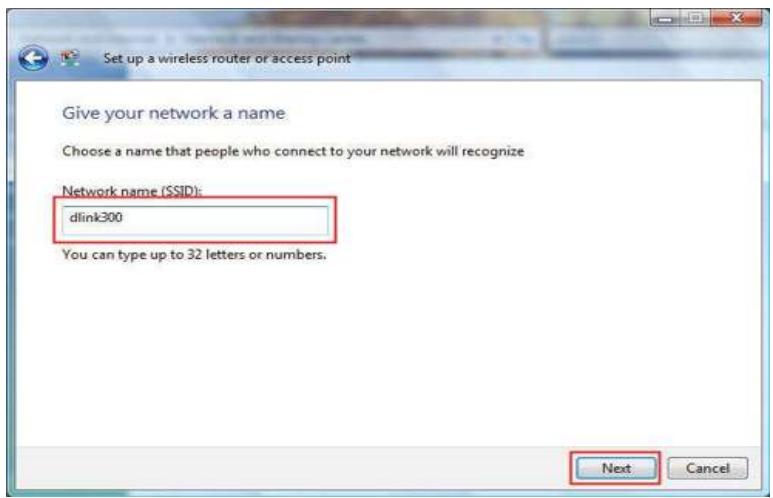

1. Saisissez un nom de réseau dans la fenêtre Indiquez un nom pour votre réseau bouton Suivant.

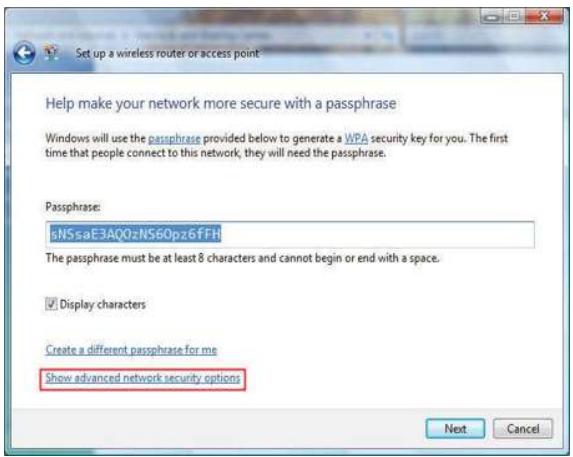

2. Saisissez un mot de passe dans la fenêtre Renforcer la sécurité du réseau à l'aide d'un mot de passe lien Afficher les options avancées de sécurité réseau.

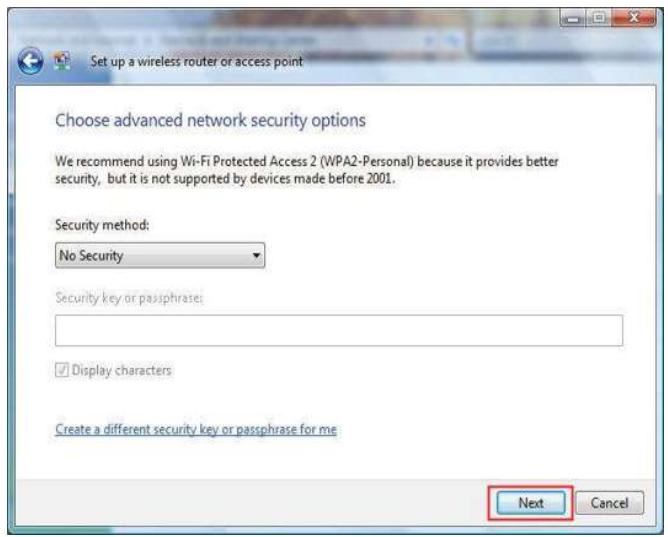

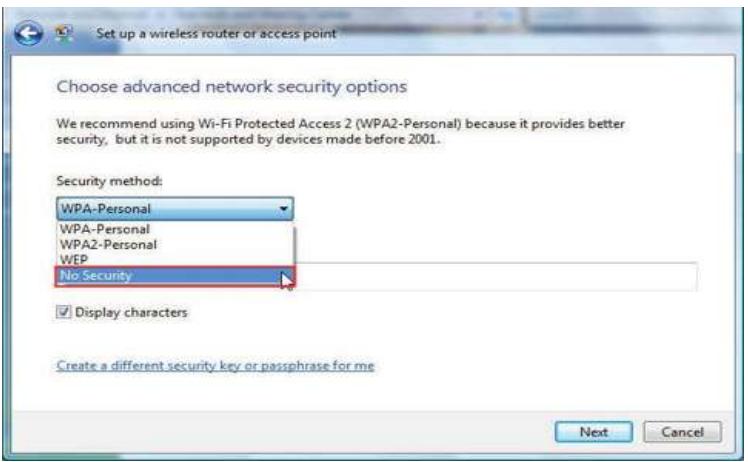

3. Sélectionnez Méthode de sécurité dans la fenêtre Choisir les options de sécurité réseau avancées bouton Suivant.

1. Après avoir sélectionné la méthode de sécurité souhaitée , cliquez sur le bouton Suivant.

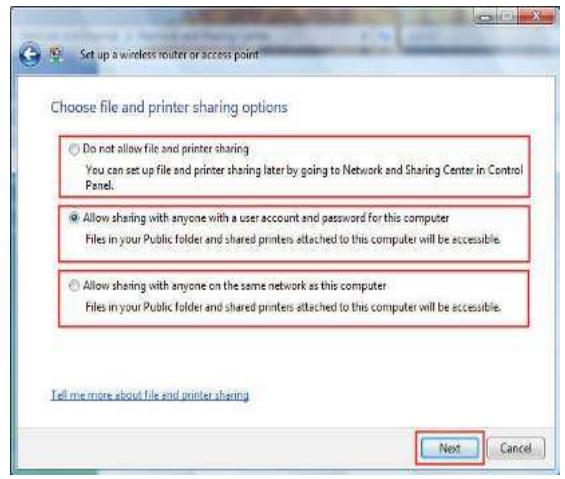

2. Sélectionnez l'option de choix des options de partage de fichiers et d'imprimantes souhaitées dans la fenêtre Choisir les options de partage de fichiers et d'imprimantes de l'assistant Configurer un routeur ou un point d'accès sans fil. Cliquez sur le bouton Suivant.

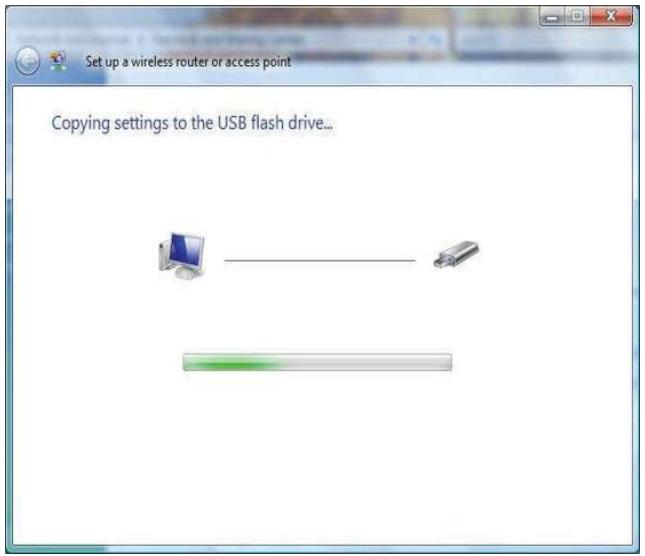

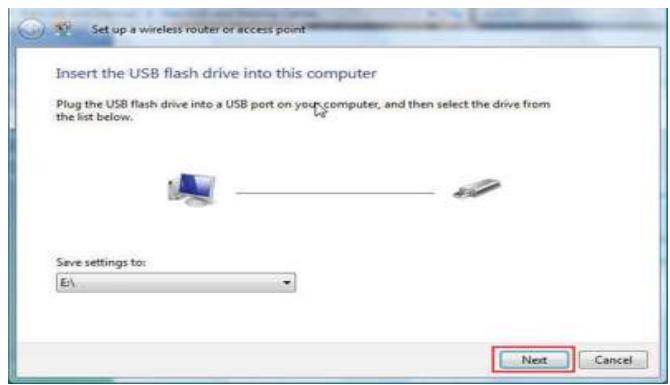

3. Après avoir enregistré vos paramètres réseau sur un lecteur USB, utilisez le menu déroulant dans la fenêtre Insérer le lecteur Flash USB dans cet ordinateur de l'assistant Configurer un routeur ou un point d'accès sans fil pour sélectionner la cible de vos paramètres réseau. Cliquez sur le bouton Suivant.

1. Après avoir enregistré vos paramètres réseau sur un lecteur USB, la fenêtre Copie des paramètres sur le lecteur Flash USB de l'assistant Configurer un routeur ou un point d'accès sans fil s'ouvre pour indiquer la progression du système.

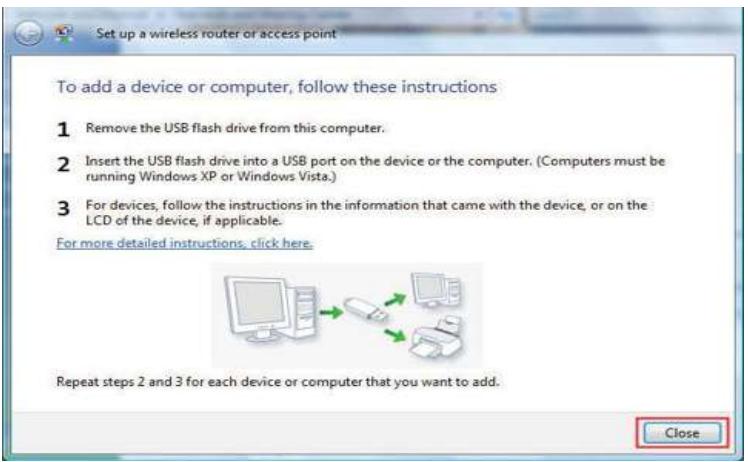

1. Ensemble, la fenêtre Pour ajouter un périphérique ou un ordinateur, procédez comme suit s'ouvre dans l'assistant Configurer un réseau ou un point d'accès sans fil. Ensemble, cliquez sur le bouton Fermer.

Connexion à un réseau sans fil sécurisé (WEP, wpa-psk et wpa2-psk)

Voici les instructions étape par étape de configuration d'une connexion sans fil.

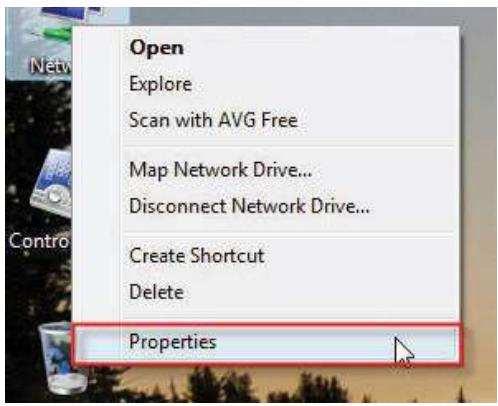

1. Cliquez sur Propriétés.

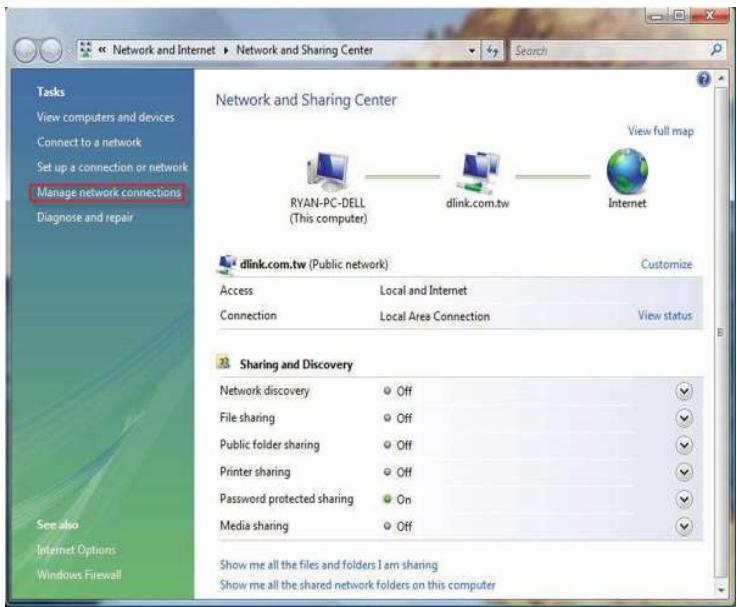

1. Cliquez sur le lien Gérer les connexions réseau dans la fenêtre Centre réseau et partage.

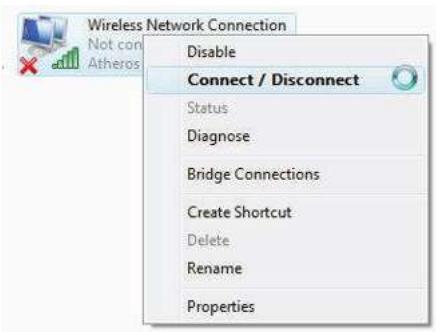

1. Faites un clic droit sur l'icône Connexion au réseau sans fil, puis sélectionnez Connexion/Déconnexion dans le menu déroulant.

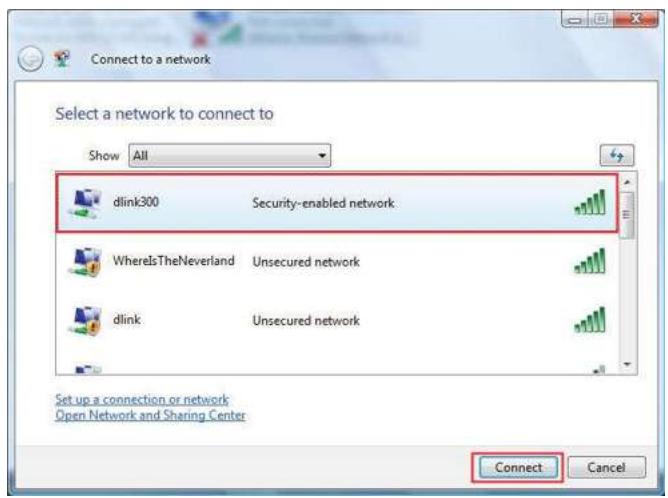

2. Sélectionnez un réseau auquel vous connecter dans la fenêtre Sélectionnez le réseau auquel vous VOULEZ vous connecter de l'assistant Connexion à un réseau, puis cliquez sur le bouton Connexion.

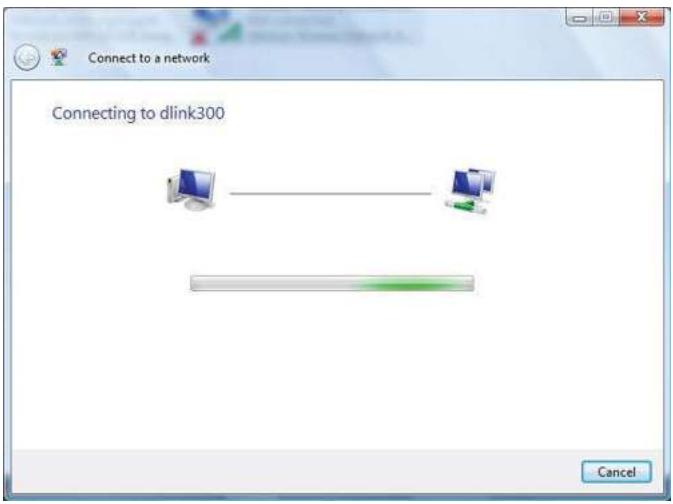

3. La fenêtre de l'assistant Connexion à un réseau suivante affiche la progression du système.

1. Saisissez la clé de sécurité ou le mot de passe réseau du routeur dans la zone textuelle prévue à cet effet dans la fenêtre Entrez la clé de sécurité ou le mot de passe réseau pour dlink300 de l'assistant Connexion à un réseau. Ensuite, cliquez sur le bouton Connexion.

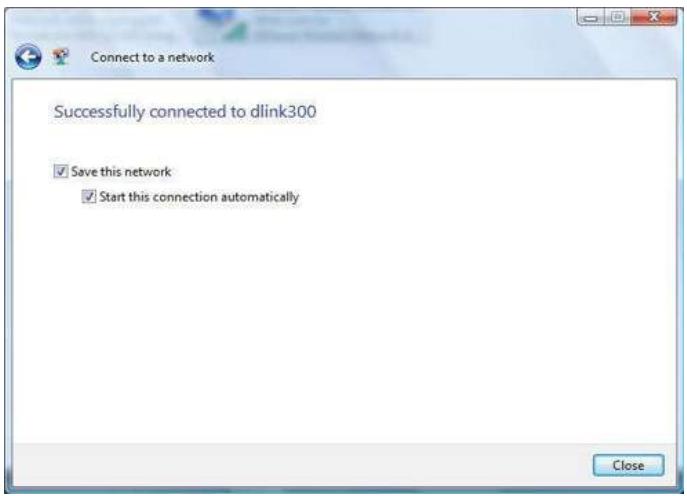

2. La fenêtre Connexion à dlink300 réussie suivante s'affiche dans l'assistant Connexion à un réseau. Choisissez d'enregistrer la nouvelle connexion sur le réseau et/ou de la lancer automatiquement. Ensuite, cliquez sur le bouton Fermer.
3. La connexion réussie s'affiche en bas du menu Démarrer de Windows.

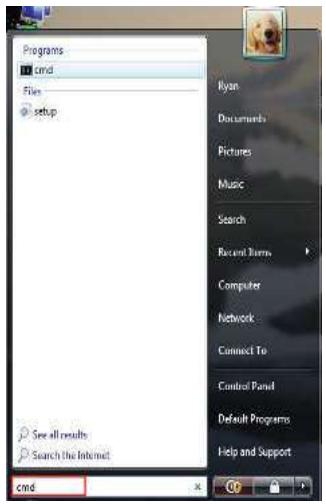

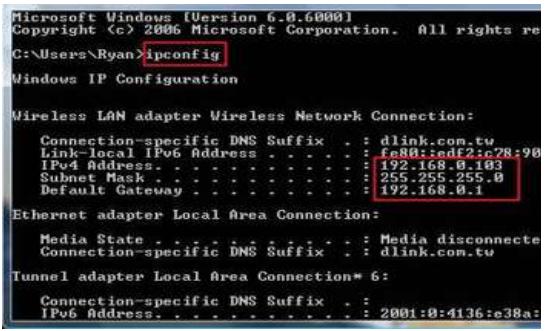

1. Vérifiez les nouveaux paramètres en appelant l'invite de commande, puis en saissant la commande ipconfig.

1. Pour tester la nouvelle adresse IP, utilisez la fonction Ping de l'invite de commande.

Connexion à un réseau sans fil non sécurisé

Voici les instructions étape par étape de configuration d'une connexion sans fil non sécurisée.

1. Cliquez sur Propriétés.

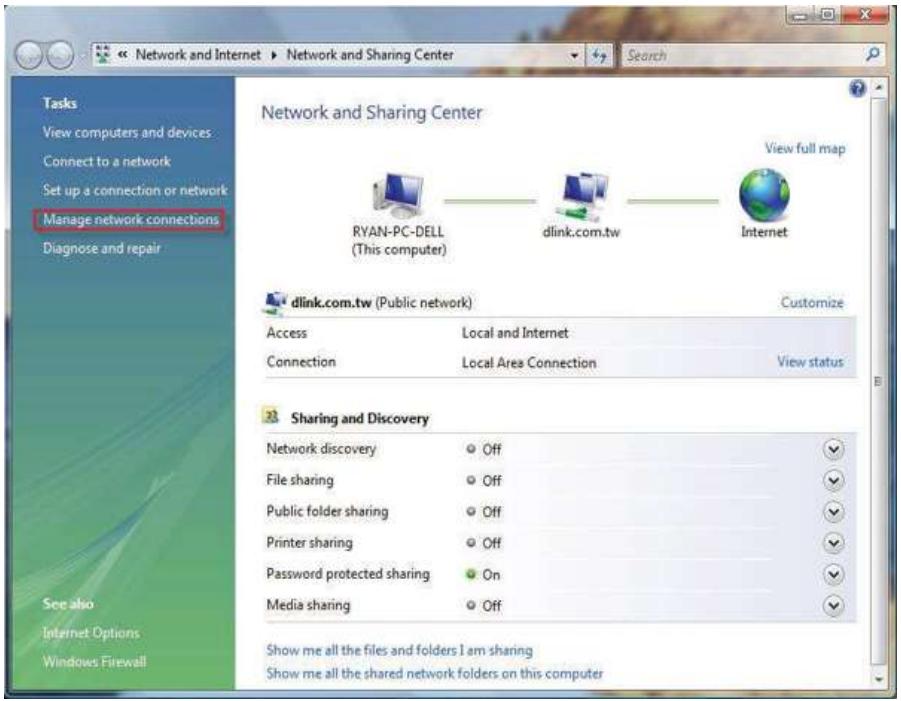

1. Allez dans la fenêtre Centre Réseau et partage, puis cliquez sur le lien Gérer les connexions réseau.

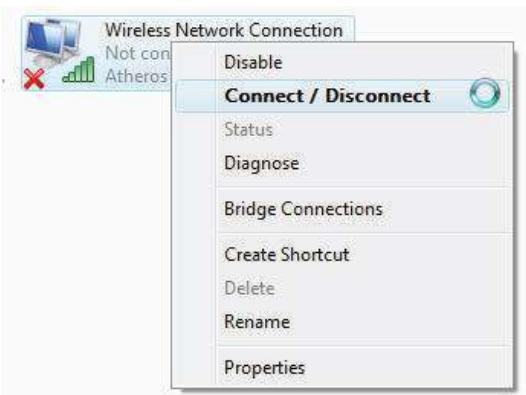

1. Faites un clic droit sur l'icône Connexion au réseau sans fil, puis sélectionnez Connexion/Déconnexion dans le menu déroulant.

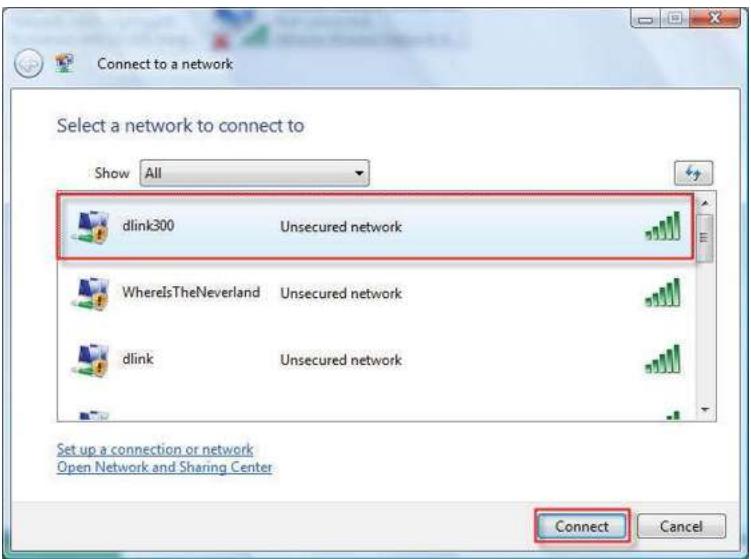

2. Sélectionnez un réseau auquel vous connecter dans la fenêtre Sélectionnez le réseau auquel vous voulez vous connecter de l'assistant Connexion à un réseau, puis cliquez sur le bouton Connexion.

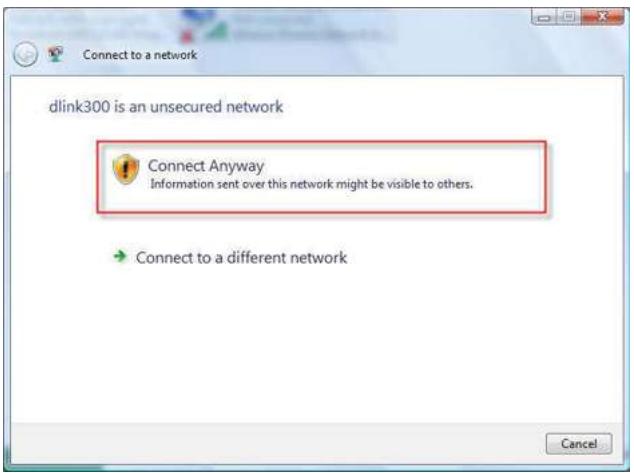

3. Confirmez la demande de connexion dans la fenêtre Connexion à un réseau suivante.

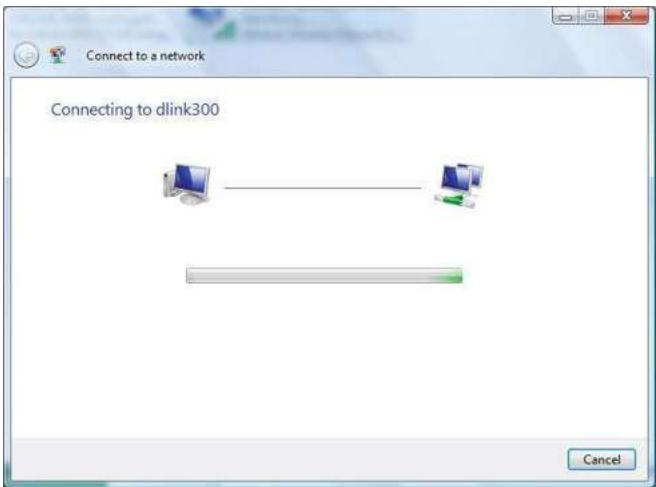

1. La fenêtre de l'assistant Connexion à un réseau suivante affiche la progression du système.

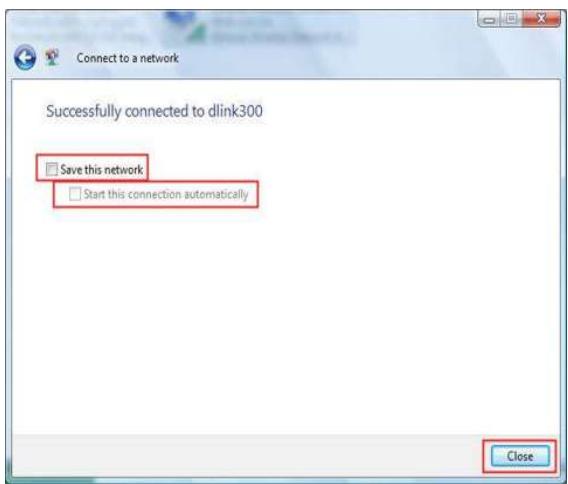

2. La fenêtre Connexion à dlink300 réussie suivante s'affiche dans l'assistant Connexion à un réseau. Choisissez d'enregistrer la nouvelle connexion sur le réseau et/ou de la lancer automatiquement. Ensuite, cliquez sur le bouton Fermer.
3. La connexion réussie s'affiche en bas du menu Démarrer de Windows.

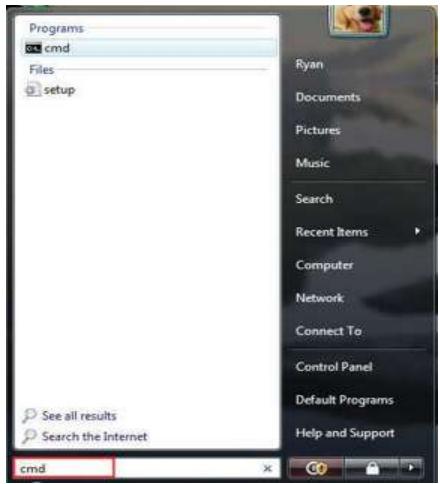

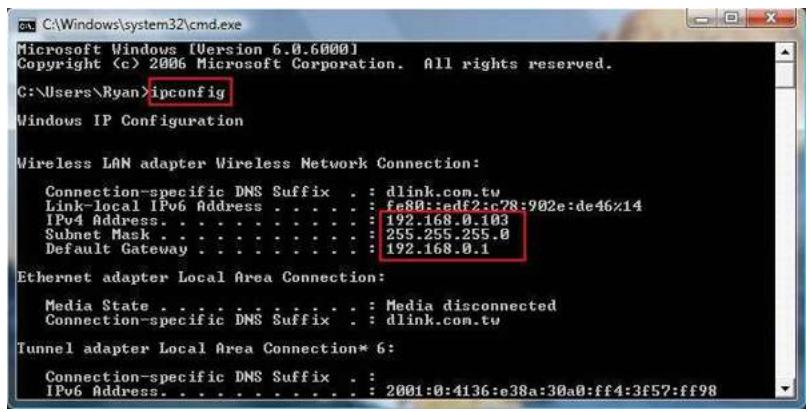

1. Vérifiez les nouveaux paramètres en appelant l'invite de commande, puis en saisissant la commande ipconfig.
2. Pour tester la nouvelle adresse IP, utilisez la fonction Ping de l'invite de commande.

Résolution des problèmes

Ce chapitre fournit des solutions aux problèmes pouvant survenir lors de l'installation et de l'utilisation du DIR-600. Lisez les descriptions suivantes si vous rencontrez des problèmes. (Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.)

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration web ?

Lorsque vous saississez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Notre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.

• Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes:
• Internet Explorer 6.0 ou une version supérieure
• Netscape 8 ou une version supérieure
• Mozilla 1.7.12 (5.0) ou une version supérieure
• Opera 8.5 ou une version supérieure
• Safari 1.2 ou une version supérieure (avec Java 1.3.1 ou une version supérieure)
• Camino 0.8.4 ou une version supérieure
• Firefox 1.5 ou une version supérieure
• Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périphérique. S'il ne l'est pas, essayez un autre câble ou connectez-vous à un autre port du périphérique, si possible. Si l'ordinateur est éteint, le voyant l'est peut-être également.
• Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.
• Configurez vos paramètres Internet :
• Allez dans Démarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icône Options Internet. Sous l'onglet Sécurité, cliquez sur le bouton Rétablir toutes les zones au niveau par défaut.
• Cliquez sur l'onglet Connexions, puis définissez l'option de numérotation sur Ne jamais établir de connexion. Cliquez sur le bouton Paramètres réseau. Veillez à ce que rien ne soit coché. Cliquez sur OK.
• Dans l'onglet Avances, cliquez sur le bouton Rétablir les paramètres avancés. Cliquez trois fois sur OK.
• Fermez votre navigateur Web (s'il est ouvert), puis rouvrez-le.
• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web.
• Si vous ne parvenez toujours pas à accéder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que dois-je faire si j'oublie mon mot de passe ?

Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrière de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'accéder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, le nom d'utilisateur est administrateur ; laissez la case de mot de passe vide.

3. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et recevoir des courriers électroniques lorsque je me connecte via mon routeur ?

Si vous avez des difficultés à envoyer ou recevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Remarque : les utilisateurs d'aol DSL+ doivent utiliser une MTU de 1400.

Pour la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d'accéder. Il peut s'agir d'un autre ordinateur ou d'une URL.

• Cliquez sur Démarrer, puis sur Exécuter.
• Utilisateurs de Windows® 95, 98 et Me, saisissez commande (utilisateurs de Windows® NT, 2000 et XP, saisissez cmd), puis appuyez sur Entrée (ou cliquez sur OK).
• Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante :

ping [url] [-f] [-I] [valeur MTU]

Vous devez commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une réponse, augmentez de 2 jusqu'à ce que vous obtieniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).

Après avoir trouvé votre MTU, vous pouvez maintenant configurer votre routeur à l'aide de la taille de MTU appropriée.

Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passe (vierge par défaut). Cliquez sur OK pour accéder à la page de configuration Web du périphérique.
• Cliquez sur Setup (Configuration), puis sur Manual Configure (Configuration manuelle).
• Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permettra d'accéder en toute sécurité aux données que vous voulez, quand et où vous le voulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans. sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau câblé. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.

Définition de « sans fil

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Pourquoi la technologie sans fil d-link ?

D-Link est non seulement le leader mondial, mais aussi le concepteur, le développeur et le fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle ?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toutefois des limites quant à l'accéder au réseau. Vous devez vous couvrir dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil et le réseau personnel sans fil.

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Un point d'accès intérieur (tel que celui illustré) permet de transférer le signal jusqu'à 9 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil

Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau ; D-Link offre une solution sans fil adaptée.

• Offre un accès haut débit à toutes les personnes du domicile
• Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

• Maîtrisez tout à domicile, comme vous le feriez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
• Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
• Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisée ?

La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Les gens approuvent leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus D-Link avec votre PC portable, vous pouvez accéder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configuration et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un repétiteur sera peut-être nécessaire pour dope le signal et étendre la portée.

Concernant le répétiteur sans fil, l'utilisateur peut sélectionner l'un des deux types de répétiteurs D-Link suivants :

Répéteur universal : il agit comme un PA et un STA sans fil en même temps. Il peut prendre en charge tous les PA et STA sans fil s'ils fonctionnent sur le même canal sans fil.

Répétiteur PA (PA avec WDS) : répète uniquement le même modèle ou des modèles limités reposant sur le même protocole exclusif.

Veuillez désigner un répétiteur universel pour doper le signal et étendre la portée.

Élimination des interférences

Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

D'une manière générale, il existe deux modes de mise en réseau :

• Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
• Ad-Hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil WNA-2330 ou plus).

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les périphériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Vérification de l'adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, veuillez procéder comme suit.

Cliquez sur Démarrer > Exécuter. Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK.

À l'invite, saisissez ipconfig, puis appuyez sur Entrée.

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains programmes

Logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Si vous vous connectez à un réseau sans fil d'un point d'accès sans fil (par ex. un hôtel, un café ou un aéroport), veuillez contacter un collaborateur ou un administrateur pour vérifier ses paramètres réseau sans fil.

Attribution statique d'une adresse IP

Si vous n'utilisez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuillez procéder comme suit :

Étape 1

Windows XP - Cliquez sur Démarrer > Panneau de configuration > Connexions réseau.

Windows® 2000 - Sur le Bureau, cliquez avec le bouton droit de la souris sur Voisinage réseau > Propriétés.

Étape 2

Cliquez avec le bouton droit de la souris sur Connexion au réseau local qui représenté votre adaptateur réseau D-Link, puis sélectionnez Propriétés.

Étape 3

Mettez en surbrillance Internet Protocol (TCP/IP) {Protocole Internet (TCP/IP)} puis cliquez sur Properties (Propriétés).

Étape 4

Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple : Si l'adresse IP du routeur est 192.168.0.1, faites de 192.168.0.X votre adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombre choisi n'est pas utilisé sur le réseau. Définissez la même passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (192.168.0.1).

Définissez le même DNS principal que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le DNS secondaire est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Double-cliquez sur OK pour enregistrer vos paramètres.

Normes

• IEEE 802.11n
• IEEE 802.11g
• IEEE 802.11b
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3x

Débits du signal sans fil*

• 150 Mbits/s
• 54 Mbits/s

48 Mbits/s

36 Mbits/s

24 Mbits/s

18 Mbits/s

12 Mbits/s

11 Mbits/s

• 9 Mbits/s
• 6 Mbits/s
• 5,5 Mbits/s
• 2 Mbits/s
• 1 Mbits/s

Sécurité

• WPA - Wi-Fi Protected Access (TKIP, MIC, IV Expansion, authentication par clé partagée)
• 802.1x
• WEP sur 64/128 bits

Passerelle vpn/sessions multiples

PPTP - IPSec

Gestion du périphérique

• Internet Explorer v6 ou ultérieure, Netscape Navigator v6 ou ultérieure ou autres navigateurs utilisant Java
• Serveur et client DHCP

Portée de la fréquence sans fil

2,4 GHz à 2,497 GHz (802.11b)

2,4 GHz à 2,4835 GHz (802.11g et 802.11n)

Plage d'exploitation du réseau sans fil 2

Puissance de transmission sans fil (Puissance AVG)

11b:17 dBm(Max) 11g:16 dBm(Max)

11n:14dBm(Max)

Type d'antenne externe

Deux antennes externes SMA inverses et fixes

Fonctions de pare-feu avancées

• NAT (traduction d'adresse du réseau) avec passerelle VPN
• Filtre MAC
• Filtre IP
• Filtre URL
• Blocage de Domaine
• Calendriers

Température de fonctionnement

0°C à 53,89 °C

Sécurité et émissions

FCC partie 15B/ 15C/ MPE

IC RSS-210

NCC LP0002

Voyants lumineux

• Alimentation
• État Internet
• Réseau local sans fil (connexion sans fil) Réseau local (10/100)

Dimensions

• l = 135 mm · L = 99,8 mm · H = 31,5 mm

Poids

0,246kg

Garantie

2 ans

• Débit maximum du signal sans fil provenant des caractéristiques 802.11b, 802.11g et 802.11n de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et la propre construction, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil.
