NIGHTHAWK S8000 - Switch réseau NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau non géré
Marque	NETGEAR
Modèle	NIGHTHAWK S8000 (GS316)
Nombre de ports	16 ports Gigabit Ethernet
Type de connecteurs	RJ-45 pour 10BASE-T, 100BASE-TX, 1000BASE-T
Câble réseau recommandé	Catégorie 5 (Cat 5) ou supérieur
Alimentation	CC 12V / 1,0 A
Consommation électrique	8,4 W
Poids	0,84 kg (1,86 lb)
Dimensions (L × P × H)	286 × 101 × 26 mm
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % d'humidité relative, sans condensation
Fonctions principales	Switch Gigabit non géré, détection automatique MDI/MDIX, contrôle de flux 802.3x, commutation store-and-forward
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec pour dépoussiérer
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support NETGEAR en cas de panne
Informations générales	Switch compact adapté au bureau ou à la maison, compatible avec tous les équipements Gigabit
Voyants LED	Voyant d'alimentation, voyants de liaison/activité par port (2 LED par port pour vitesse)
Garantie	Garantie limitée NETGEAR (se référer au site officiel)

FOIRE AUX QUESTIONS - NIGHTHAWK S8000 NETGEAR

Comment brancher le switch NIGHTHAWK S8000 ?

Branchez un câble Ethernet de votre routeur ou modem à l'un des ports. Connectez vos appareils (ordinateurs, consoles, etc.) aux autres ports. Ensuite, branchez l'adaptateur secteur fourni sur le switch et sur une prise électrique. Le voyant d'alimentation s'allume.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez un autre câble d'alimentation si possible. Si le problème persiste, contactez le support NETGEAR.

Comment savoir si un appareil est connecté à 1000 Mbps ?

Le switch utilise deux LED par port : une LED gauche et une LED droite. Pour 1000 Mbps, les deux LED sont allumées. Pour 100 Mbps, seule la LED gauche est allumée. Pour 10 Mbps, seule la LED droite est allumée. En activité, les LED clignotent.

Puis-je brancher un câble Cat 5e ou Cat 6 ?

Oui. Le switch accepte les câbles Catégorie 5 ou supérieurs (Cat 5e, Cat 6, etc.) pour des performances Gigabit optimales.

Ce switch nécessite-t-il une configuration ?

Non, il s'agit d'un switch non géré (« unmanaged »). Branchez-le, il fonctionne immédiatement sans aucune configuration.

Comment nettoyer le switch ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec pour dépoussiérer l'appareil. Ne pas utiliser de liquide ni de produit chimique.

Puis-je monter le switch au mur ?

Le switch n'est pas conçu pour un montage mural. Il doit être placé sur une surface plane et stable, avec une ventilation suffisante.

Quelle est la consommation électrique du switch ?

La consommation maximale est de 8,4 W en fonctionnement normal, ce qui le rend très économe en énergie.

Que faire si un port ne fonctionne pas ?

Essayez un autre câble Ethernet et un autre appareil. Vérifiez que la LED du port est allumée. Si le port est toujours mort, le switch peut être défectueux ; contactez le support NETGEAR.

Où télécharger la notice et les mises à jour ?

Rendez-vous sur le site www.netgear.com/support et recherchez votre modèle (NIGHTHAWK S8000 ou GS316). Vous y trouverez la notice PDF, les pilotes et les FAQ.

MODE D'EMPLOI NIGHTHAWK S8000 NETGEAR

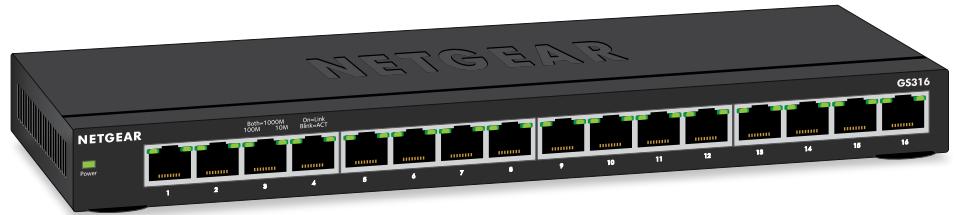

Installation

16-Port Gigabit Ethernet Unmanaged Switch

GS316

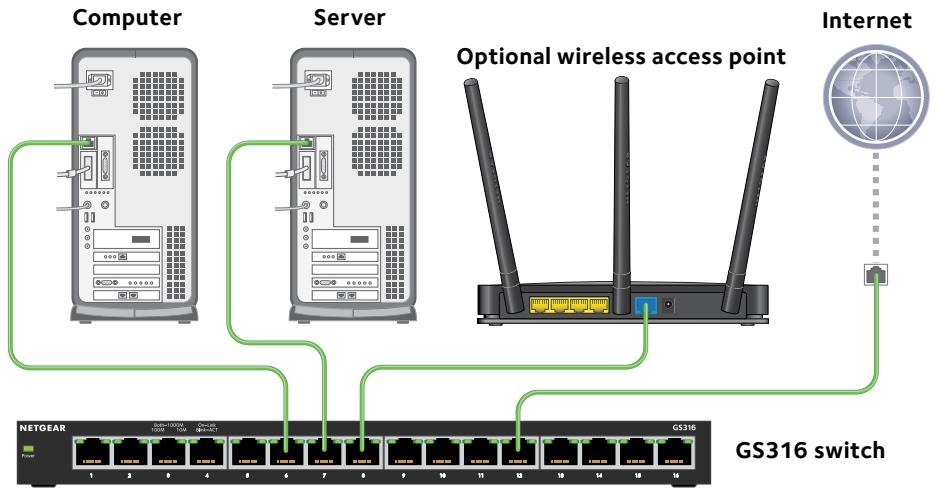

Step 1. Connect the equipment.

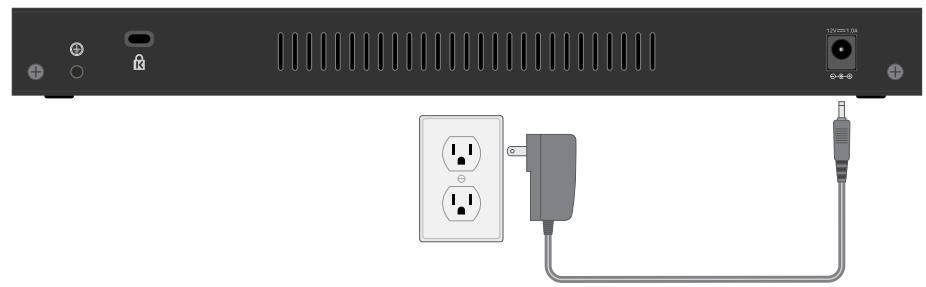

Step 2. Connect to power.

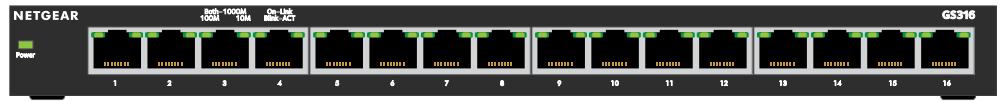

Step 3. Check the status.

Power LED

On

Port LEDs

1000 Mbps link (both LEDs)

Off

100 Mbps link (left LED)

10 Mbps link (right LED)

Activity (blinking)

No link (off)

Specifications

Specification	Description
Network interface	RJ-45 connector for 10BASE-T, 100BASE-TX, or 1000BASE-T
Network cable	Category 5 (Cat 5) or better Ethernet cable
Ports	16
Power	12V/1.0A DC input
Power consumption	8.4W
Weight	0.84 kg (1.86 lb)
Dimensions (W x D x H)	286 x 101 x 26 mm (11.3 x 4.0 x 1.0 in.)
Operating temperature	0°–40°C (32°–104°F)
Operating humidity	10%–90% relative humidity, noncondensing

Support

Thank you for purchasing this NETGEAR product. You can visit

www.netgear.com/support to register your product, get help, access the latest downloads and user manuals, and join our community. We recommend that you use only official NETGEAR support resources.

For the current EU Declaration of Conformity, visit

http://support.netgear.com/app/answers/detail/a_id/11621/.

For regulatory compliance information, visit

http://www.netgear.com/about/regulatory/.

See the regulatory compliance document before connecting the power supply.
