SWITCH GS105E-200PES - SWITCH GS108E-300PES - Switch réseau NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Marque	NETGEAR
Modèles	GS105E-200PES, GS108E-300PES
Type de produit	Switch réseau non géré Gigabit
Nombre de ports	5 (GS105E) ou 8 (GS108E) ports Ethernet
Vitesse des ports	10/100/1000 Mbps
Connecteurs	RJ-45 pour 10BASE-T, 100BASE-TX, 1000BASE-T
Câble réseau	Câble Ethernet Catégorie 5 ou supérieure
Alimentation	Entrée DC 12V / 1,0 A
Consommation électrique	8,4 W (max)
Dimensions (L x P x H)	286 x 101 x 26 mm
Poids	0,84 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10 % à 90 % d'humidité relative (sans condensation)
LEDs	LED d'alimentation, LEDs de port (vitesse et activité)
Fonctions principales	Commutation Gigabit non gérée, auto-négociation, auto-MDI/MDIX
Entretien et nettoyage	Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits liquides ou aérosols.
Sécurité	Ne pas ouvrir le boîtier. Ne pas exposer à l'eau ou à une humidité excessive. Utilisez l'adaptateur secteur fourni.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contactez le support NETGEAR.
Informations générales	Consultez le site www.netgear.com/support pour l'enregistrement, les mises à jour et la documentation.

FOIRE AUX QUESTIONS - SWITCH GS105E-200PES - SWITCH GS108E-300PES NETGEAR

Comment installer le switch NETGEAR GS105E/GS108E ?

Branchez les câbles Ethernet sur les ports du switch et sur vos appareils. Connectez ensuite l'alimentation au secteur. Vérifiez que la LED d'alimentation s'allume.

Que signifie l'allumage des LEDs de port ?

La LED gauche indique le lien à 1000 Mbps, la droite à 100 Mbps. Si les deux sont éteintes, le lien est à 10 Mbps. Un clignotement indique une activité réseau.

Puis-je connecter des câbles Cat5 ?

Oui, des câbles Catégorie 5 ou supérieure sont recommandés pour des performances optimales en Gigabit.

Le switch est-il compatible avec tous les appareils réseau ?

Oui, il est compatible avec tout appareil disposant d'un port Ethernet (ordinateur, imprimante, console, etc.) grâce à l'auto-négociation et à l'auto-MDI/MDIX.

Comment réinitialiser le switch ?

Ce switch est non géré, il n'y a pas de réinitialisation à effectuer. Un redémarrage en débranchant puis rebranchant l'alimentation suffit.

Quelle est la consommation électrique du switch ?

La consommation maximale est de 8,4 W. L'adaptateur secteur fourni est un 12V / 1,0 A.

Le switch peut-il être monté au mur ?

Le manuel d'installation ne mentionne pas de support mural. Il est conçu pour être placé sur une surface plane.

Que faire si le switch ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, contactez le support NETGEAR.

Est-ce que le switch supporte les VLAN ou la Qualité de Service (QoS) ?

Non, ce sont des switches non gérés. Ils ne supportent pas les fonctionnalités avancées comme les VLAN ou la QoS. Pour cela, optez pour un modèle géré.

Où trouver la déclaration de conformité UE ?

Rendez-vous sur http://support.netgear.com/app/answers/detail/a_id/11621/ pour consulter la déclaration de conformité actuelle.

MODE D'EMPLOI SWITCH GS105E-200PES - SWITCH GS108E-300PES NETGEAR

Installation

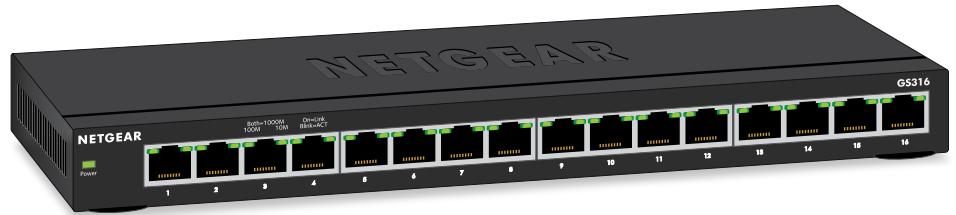

16-Port Gigabit Ethernet Unmanaged Switch

GS316

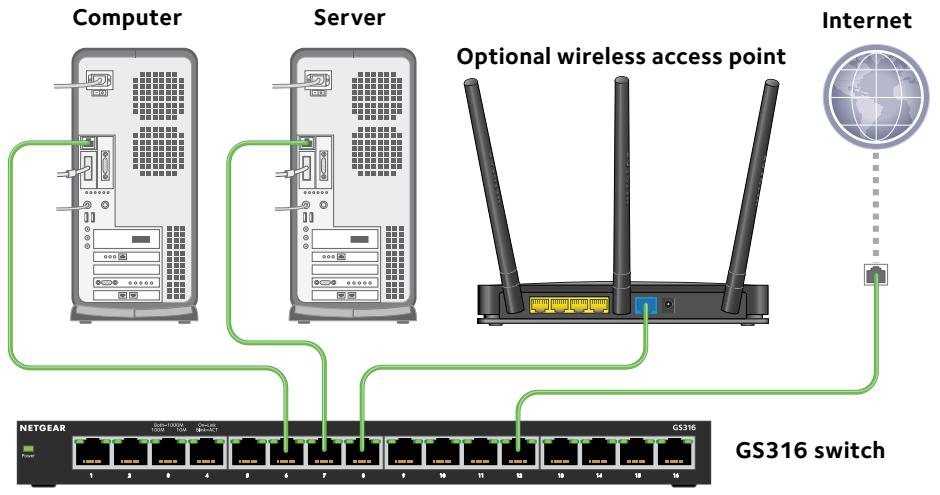

Step 1. Connect the equipment.

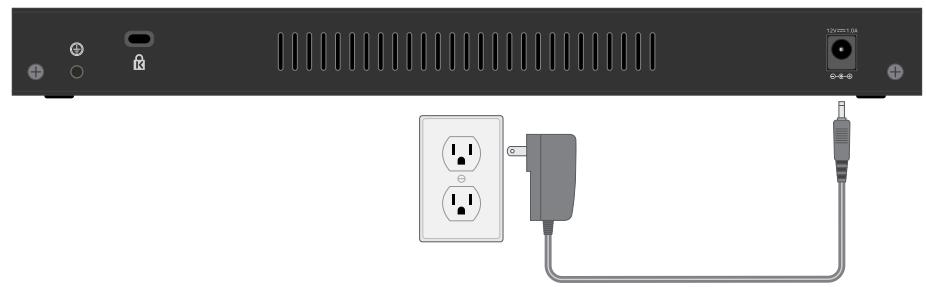

Step 2. Connect to power.

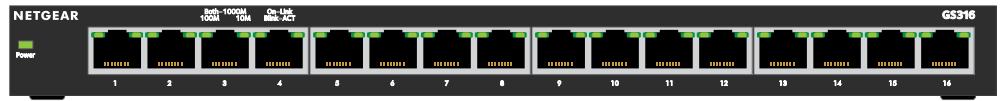

Step 3. Check the status.

Power LED

On

Port LEDs

1000 Mbps link (both LEDs)

Off

100 Mbps link (left LED)

10 Mbps link (right LED)

Activity (blinking)

No link (off)

Specifications

Specification	Description
Network interface	RJ-45 connector for 10BASE-T, 100BASE-TX, or 1000BASE-T
Network cable	Category 5 (Cat 5) or better Ethernet cable
Ports	16
Power	12V/1.0A DC input
Power consumption	8.4W
Weight	0.84 kg (1.86 lb)
Dimensions (W x D x H)	286 x 101 x 26 mm (11.3 x 4.0 x 1.0 in.)
Operating temperature	0°–40°C (32°–104°F)
Operating humidity	10%–90% relative humidity, noncondensing

Support

Thank you for purchasing this NETGEAR product. You can visit

www.netgear.com/support to register your product, get help, access the latest downloads and user manuals, and join our community. We recommend that you use only official NETGEAR support resources.

For the current EU Declaration of Conformity, visit

http://support.netgear.com/app/answers/detail/a_id/11621/.

For regulatory compliance information, visit

http://www.netgear.com/about/regulatory/.

See the regulatory compliance document before connecting the power supply.
