ICBS 3224 - Réfrigérateur intégré LIEBHERR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ICBS 3224 LIEBHERR au format PDF.
| Type de produit | Réfrigérateur intégré |
| Marque | Liebherr |
| Modèle | ICBS 3224 |
| Classe climatique | SN (10°C à 32°C), N (16°C à 32°C), ST (16°C à 38°C), T (16°C à 43°C) |
| Alimentation | 220-240 V, 50 Hz, fusible 10 A |
| Réfrigérant | R 600a |
| Éclairage intérieur | Ampoule 25 W max, douille E14 |
| Dégivrage | Automatique (NoFrost pour le congélateur, automatique pour le réfrigérateur) |
| Fonctions | SuperCool, SuperFrost, Programme vacances, Alarme porte ouverte, Alarme température, Sécurité enfants, Affichage de coupure de courant |

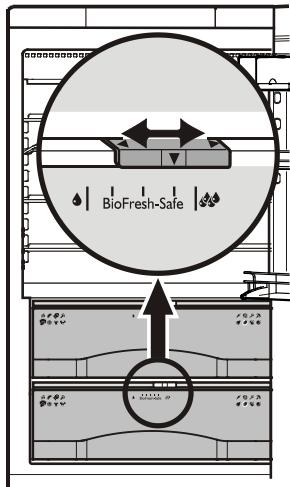

| Compartiment BioFresh | Température réglable de 0°C à 3°C, hygrométrie réglable (sec/humide) |
| SuperCool | Refroidissement rapide du réfrigérateur, arrêt automatique après environ 6 heures |
| SuperFrost | Congélation rapide, arrêt automatique après 30 à 65 heures selon la quantité |
| Programme vacances | Économie d'énergie en cas d'absence, seul le congélateur reste en service |
| Sécurité enfants | Verrouillage des touches pour éviter les manipulations involontaires |
| Alarmes | Porte ouverte (>60s), température congélateur trop élevée, coupure de courant |
| Installation | Intégré, nécessite une ventilation (ouverture d'aération min. 300 cm²), inversion de porte possible par un professionnel |
| Entretien | Nettoyage avec eau tiède et produit vaisselle, ne pas utiliser de nettoyeur vapeur, nettoyant inox pour parois latérales |
| Réparabilité | Réparations et interventions uniquement par un service après-vente agréé |
| Pièces détachées | Ampoule 25 W E14, autres via SAV |
| Mise au rebut | Débrancher, couper le câble, détruire la serrure, ne pas endommager le circuit frigorifique, respecter les réglementations locales |
FOIRE AUX QUESTIONS - ICBS 3224 LIEBHERR
Questions des utilisateurs sur ICBS 3224 LIEBHERR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur intégré au format PDF gratuitement ! Retrouvez votre notice ICBS 3224 - LIEBHERR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ICBS 3224 de la marque LIEBHERR.
MODE D'EMPLOI ICBS 3224 LIEBHERR
Protection de l'environnement
- Les matériel d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
- Veuillez apporter les matériaux d'emballage dans une déchetterie publique.
Votre ancien appeareil contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.
- Mettez votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique. Veuillez détruire la serrure pour éviter que les enfants, en jouant, puisent rester enfermés à l'intérieur de l'appareil.
- Veillez à ne pas détiériorer le circuit frigorifique de votre ancien apparéil lors de son enlèvement ou de son transport dans une déchetterie appropriée.
- Pour tout renseignement sur le fluide réfrigérant contenu, consultez la plaquette signalétique.
- L'élimination des ancients appareils doit être effectuee dans les regles de l'art selon les prescriptions et les legislations locales applicables.
Domaine d'utilisation de l'appareil
L'appareil est uniquement concu pour la réfrigération de denrées alimentaires. Pour la réfrigération de denrées alimentaires à usage commercial, il convient de respecter les dispositions légales en vigueur.
L'appareil n'est pas conscience pour le stockage et la réfrigération de médicaments, de plasma, de préparations de laboratoire ou de substances et produits similaires mentionnés dans la directive européen 2007/47/CE relative aux dispositifs Médicaux.
Un usage abusif de l'appareil peut occasionner des dommages aux marchandises stockées ou entraîner leur dépréciation.
Par ailleurs, l'appareil n'est pas adapté à fonctionner dans des locaux à risques d'explosion.
Classe climatique
L'appareil est donc pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas été dépassées. La classe climatique de votre apparéil est indiquée sur la plaquette signalétique :
Classe climatique Température ambiente
| SN | +10°C à +32°C |
| N | +16°C à +32°C |
| ST | +16°C à +38°C |
| T | +16°C à +43°C |

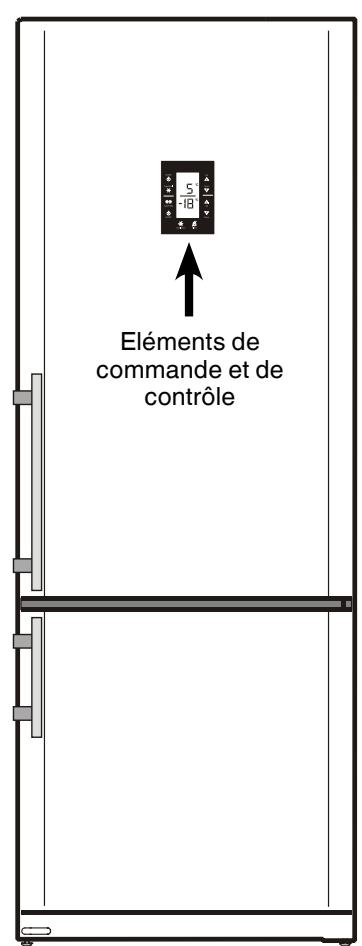

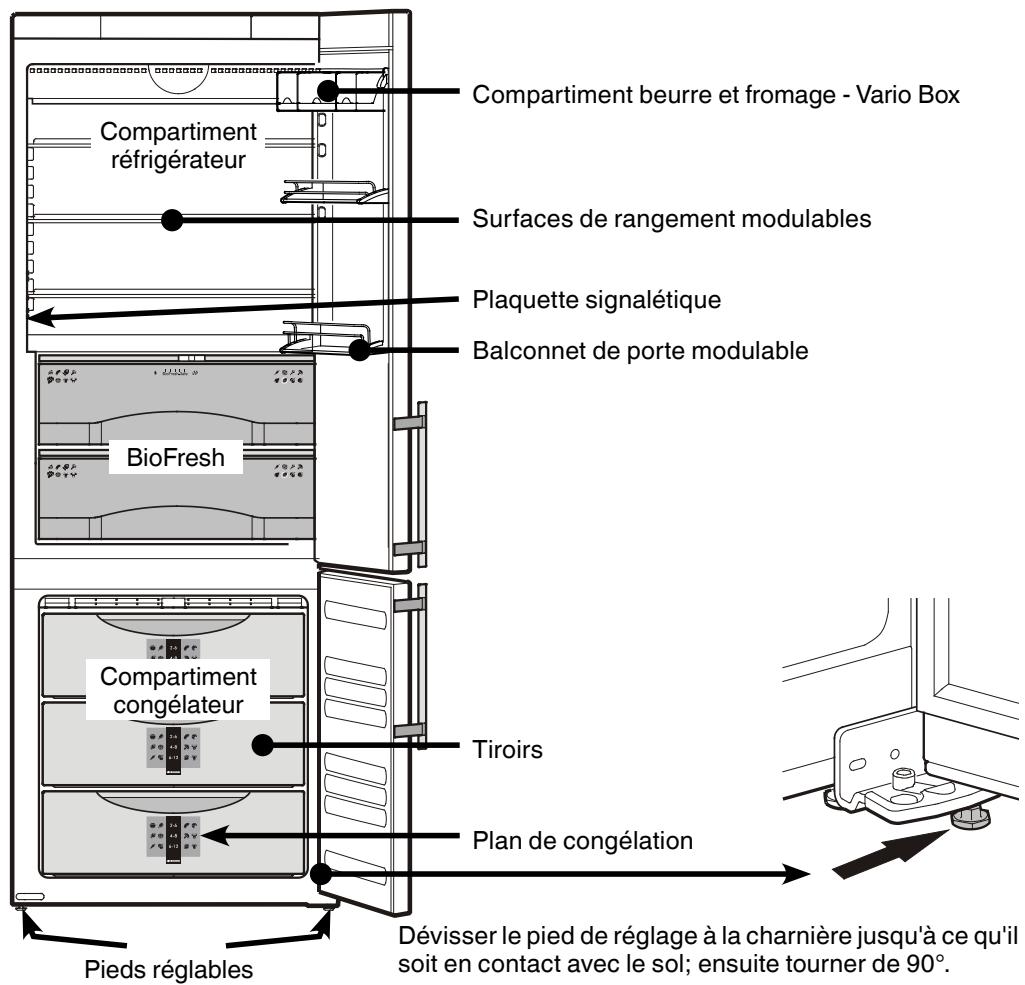

Description de l'appareil et de ses aménagements
Recommandations et consignes de sécurité
- Afin d'éviter tout accident matériel ou corporel, nous vous recom-mandons de faire appel à une deuxième personne pour déballer etmettre en place l'appareil.
- Si l'appareil est endommagé avant l'installation, prendre immediatement contact avec le fournisseur.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
- En cas de panne, débrancher l'appareil ou oter/devisser le fusible.
- Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le cable.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuees que par un Service Avres Vente agrée. Cette consigne s'applique également au remplacement du cable d'alimentation.
- Ne pas manipuler de flammes vives ou de sources d'allumage dans l'appareil. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tener l'appareil éloigné de toute source d'allumage et bien aérer la pierce.
- Ne pas utiliser le socle, les tiroirs, les portes, etc. comme marchepied ou comme support.
- Cet apparéil ne s'adresse pas aux personnes (et enfants) représentant des handicaps physiques, sensoriels ou mentalaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
- Eviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés/surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
- Ne pas consommer la glace alimentaire, plus particulièrement la glace à l'eau et les glaçons, à la sortie du congélateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
- Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.
- Cet apparéil est concu pour la réfrigération, la condération et la conservation de denrées alimentaires ainsi que pour la préparation de glaçons. Il est strictement réservé à un usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
- Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.

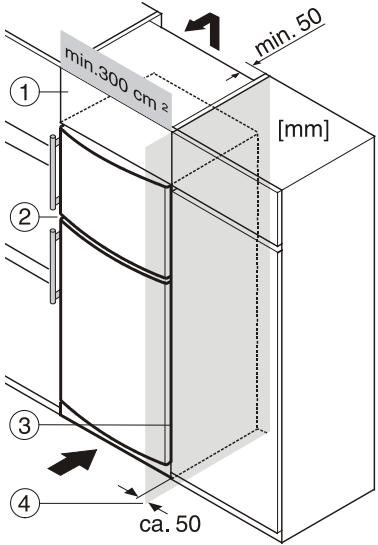

Dimensions (mm)
- Eviter d'instructor l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisine, chauffage ou autre).
- Le sol doit être horizontal et plan. Pour compenser les éventuelles irrégularités du sol, régler la hauteur des pieds de l'appareil à l'aide de la clé plate fournie.
- Ne pas obstruer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil.
- Ne poser aucun apparéil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre apparéil.
- Le site d'installation de votre apparéil doit impératifement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.
- Ne pas raccorder l'appareil sur une rallonde avec d'autres appareils - danger de surchauffe.
Raccordement électrique
Assurez-vous que le courant (courant alternatively) et la tension correspondant bien aux indications de la plaquette signalétique de l'appareil (située à l'intérieur de l'appareil à gauche). Le fusible de protection doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
Ne brancher l'appareil qu'a une prise de courant conforme avec mise à la terre.

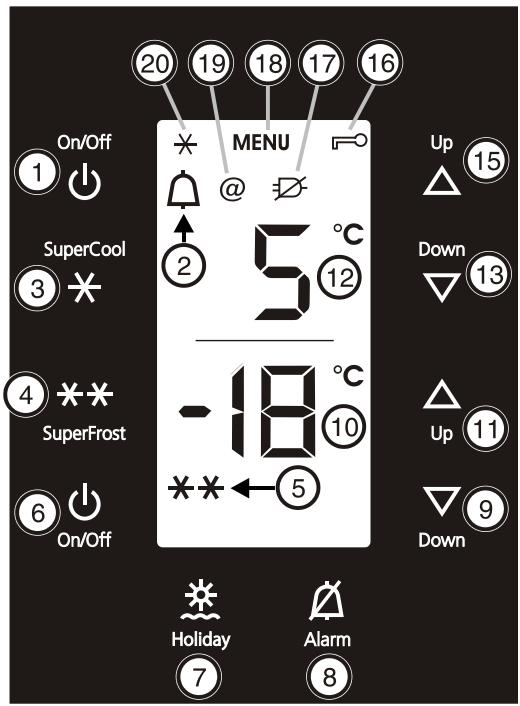

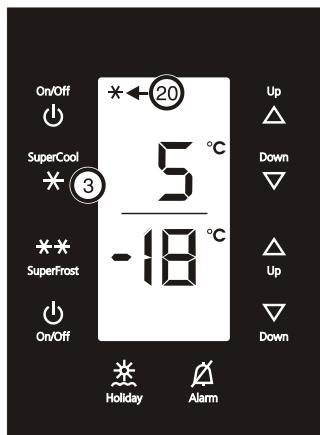

Éléments de commande et de contrôle
(1) Touche On/Off compartmentréfrigerateur
(2) Symbole alarme
(3) Touche SuperCool
(4) Touche SuperFrost
(5) Symbole SuperFrost
(6) Touche On/Off compartmenting concélateur
(7) Touche Holiday
(8) Touche alarme
(9) Touche de réglage Down comportement congélateur
(10) Affichage de température compartmenting concélateur
(11) Touche de réglage Up comportement congélateur
(12) Affichage de température compartmenté réfrigérateur
(13) Touche de réglage Down compartmenté réfrigérateur
(15) Touche de réglage Up compartmenté réfrigérateur
(16) Symbole sécurité enfants
(17) Symbole panne de réseau
(18) Symbole menu
(19) Symbole Net@Home
(20) Symbole SuperCool
Mise en marche et arrêt de l'appareil
Nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre Nettoyage).
Mise en marche
Appuyer sur la touche On/Off ① pour activer le compartment réfrigérateur.
Appuyer sur la touche On/Off ⑥ pour activer le compartment con-gélateur.
Arrêt
Appuyer pendant env. deux secondes sur les touches On/Off.

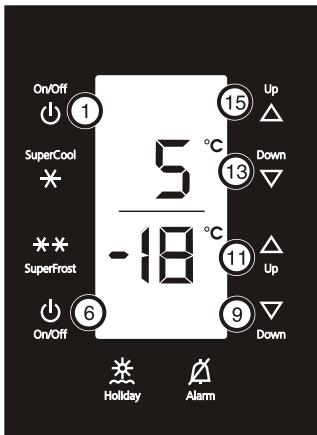

Réglage de la température
La température peut être régée indépendamment dans le réfrigerateur et le congélateur.
Réglage de la température du réfrigérateur :
Augmenter la température > appuyer sur la touche (15)
Abaisser la température > appuyer sur la touche (13)
Réglage de la température du conge lateur :
Augmenter la température > appuyer sur la touche (1)
Abaisser la température > appuyer sur la touche ⑨
- Lors du réglage de la température, l'affichage de la température clignote.
- Àprous une première pression sur la touche de réglage, l'affichage indique la température réglée.
- Par de brèves pressions répétées sur la touche, le réglage change par paliers de 1^ .
- Environ 5 secondes après la dernière pression sur une touche, l'affichage indique la température interieure moyenne.
Plages selon lesquelles la température peut être régée
Réfrigérateur: de 9^ à 3^ .
Congélateur: de -14°C à -28°C.
Alarme sonore
L'appareil est équipé d'une fonction d'alarme.
Alarme -porte ouverte
Lorsque l'une des portes de l'appareil reste ouverte plus de 60 s, l'alarme sonore retentit. En appuyant sur la touche d'arrêt alarme ⑧ , le signal sonore s'arrête. En referrerant la porte, vous réactivez la fonction d'alarme.
Alarme - température du congelateur trop élevée
Lorsque la température du congélateur est trop élevée, l'alarme sonore retentit et le symbole ② et l'affichage de la température clignotent.
En appuyant sur la touche d'arrêt alarme ⑧ , le signal sonore s'arrête et le symbole ② cesse de clignoter. Le symbole ② s'éteint lors que la température du congélateur redevient suffisamment basse..
Ce cas peut seprésenter :
- lorsque, la porte du congélateur étant restée trop longtemps ouverte, de l'air chaud ambiant s'est introduit dans le congélateur;
- à la suite d'une coupure de courant prolongée;
- sur un apparéil défectueux.
Contrôler les produits alimentaires pour voir si ceux-ci sont décongelés ou avaries. Si le symbole alarmé ne s'éteint pas, s'adresser au service après-vente (voir chapitre Pannes eventuelles).

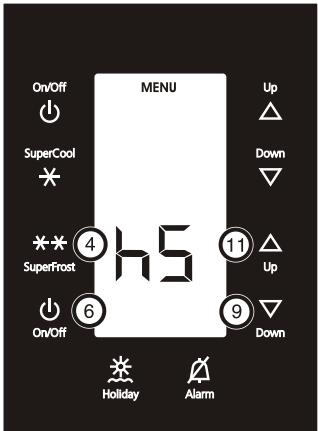

Luminosité de l'affichage de température
La luminosité est régiable entre h0 (pas d'éclairage) et h5 (éclairage max.).
- Activer le mode de réglage : appuyer env. 5 sec. sur la touche SuperFrost ④
L'affichage indique C. - Le symbole MENU s'allume.
A l'aide de la touche de réglage Up (1) ou de la touche de réglage Down (9), Sélectionner.
Appuyer brièvement sur la touche SuperFrost ④. - Régler l'affichage plus lumineux : appuyer sur la touche de réglage Up (1).
- Régler l'affichage plus nombre : appuyer sur la touche de réglage Down ⑨ .
Appuyer sur la touche SuperFrost ④ - La luminosité est maintainant régée sur la nouvelle valeur.
- Désactiver le mode de réglage: appuyer sur la touche On/Off du congélateur (6) ou attendre 5 min.
Sécurité enfants
Avec la sécurité enfants vous pouvez assurer que vos enfants n'arrêtent pas l'appareil par inadvertance en jouant.

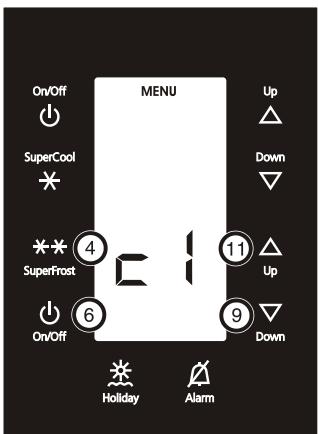

Réglage de la sécurité enfants
- Activer le mode de réglage : appuyer env. 5 sec. sur la touche SuperFrost ④
L'affichage indique C. - Le symbole MENU s'allume.
- Pour confirmer, appuyer brievement sur la touche SuperFrost ④.
Lorsque l'affichage indique c1:
Appuyer brièvement sur la touche SuperFrost ④ pour activer la sécurité enfants.
- Le symbole sécurité enfants FO s'allume.
L'affichage clignote.
Lorsque l'affichage indique c0:
Appuyer brièvement sur la touche SuperFrost ④ pour désactiver la sécurité enfants.
- Le symbole sécurité enfants FO s'eteint.
L'affichage clignote.
- Désactiver le mode de réglage : appuyer sur la touche On/Off ⑥ ou attendre 5 min.
Net@Home
Selon le modele et l'équipment,
l'appareil peut être équipé de mod
ules de complément pour le système
HomeDialog ou de l'interface de
série (RS 232).
Vous pouvez vous procurer ces modules auprès de votre revendeur spécialisé.
Vous trouverez plus d'informations sur le site Internet www.liebherr.com.

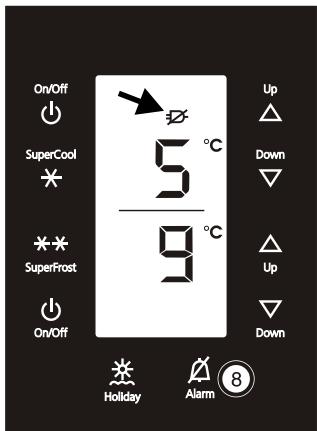

Affichage de coupure de courant
Lorsquel's affichage indique, une coupure de courant a fait augmenter la température de congélation de manière excessive.
Appuyer sur la touche Alarm ⑧ .
La température la plus élevé atteinte pendant la coupure de courant s'affiche.
Contrôr l' état des alimentés selon la température indiquée.
Ne pas consommer d'aliments avariés!
Ne pas reconceler d'aliments décongelés!
En appuyant encore une fois sur la touche Alarme ⑧ , l'affichage s'éteint.
Eclairage interieur
Caracteristiques de l'ampoule : 25 W (n'utiliser enaucun cas une ampoule de plus de 25 W). Respecter la tension indiquée sur la plaquette signalétique de votre apparéil. Douille : E 14.

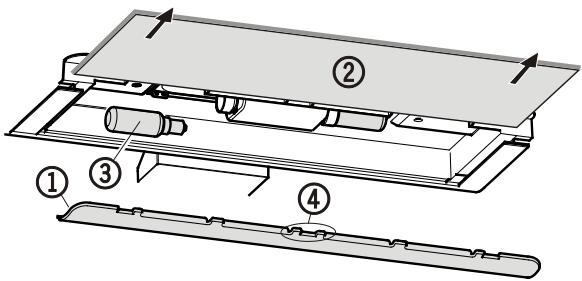

Remplacement de l'ampoule :
Débrancher la prise de l'appareil ou retirer/dévisser le fusible.
- Enlever l'écran protecteur (1): saisir avec les doigs des derniers l'écran protecteur et le faire décluquier.
- Oter la plaque de verre (2).
- Remplacer l'ampoule (3).
- Remetre en place la plaque de verre.
- Remetre en place l'écran protecteur: le faire encliqueter à droite et à gauche et veiller à ce que le crochet (4) du milieu saisit au-dessus de la plaque de verre.
Equipement
Les surfaces de rangement peuvent etre déplacées suivant la place nécessaire.
Soulever la tablette en verre, tirer la découverte au-dessus du support et la placer plus haut ou plus bas.
Pour changer de place les balconnets de porte
- soulever verticament les balconnets (1), les retarder vers l'avant et les replacer à la hauteur voulue en procédant dans le sens inverse (2).
- En modifiant la position de la cloison de maintien bouteilles F, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermetre de la porte.

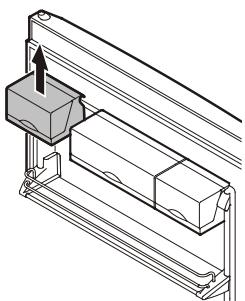

Les boîtes de rangement peuvent être rétrées en entier et être déposées sur la table.
- Repositionner les boîtes :steroler en poussant vers le haut puis réinsérer à l'endetroit souhaité.
Le rail de support des boîtes peut être retire par le haut et positionné ailleurs (il peut par exemple être permuté avec un balconnet de porte).
Attention! Les couvercles des boîtes doivent être fermés lors de la fermeture de la porte - risque de dommages matériels.
- Oter le couvercle: ouvrir à 90^ et déboiter en poussant vers le haut.

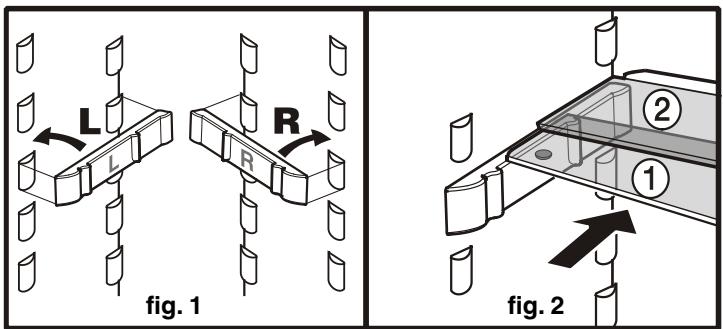

Placer les glissières fournies (fig. 1) à la hauteur souhaitée sur les boutons de support à droite et à gauche.
Introduire les tablettes en verre ① / ② selon la fig. 2. La tablette en verre ② avec butée doit se trouver à l'arrière!
S'il vous faut de la place pour des recipients hauts, il suffit de pousser delicatement la partie avant de la tablette en verre sous la partie arrrière, voir fig. 2.
Réfrigération

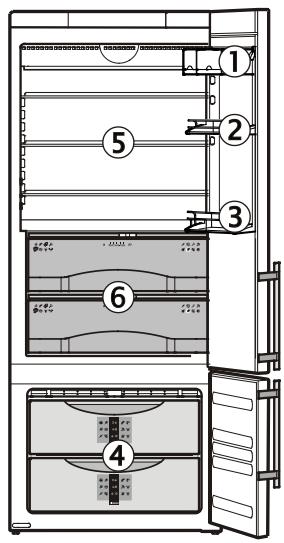

Exemple derangement
① Beurre, fromage
(2) C-Eufs, conserves, tubes
③ Bouteilles
④ Produits surgelés, glaçons
⑤ Viandes, charcuterie, produits laitiers
⑥ Viandes, charcuterie, poisson, produits laitiers, salades, fruits, legumes
Conseils
- Les alimentés qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d'autres alimentés, ainsi que les liquides, doivent toujours être conservés dans des recipients hermétiques ou recouverts d'une protection. Stocker les alcools forts uniquement en position verticale et dans des bouteilles bien fermées.
- N'utiliser que des emballages réutilisables et convenant à la conservation (plastique, métal, aluminium, verre).
- Laisser refroidir les alimentés chauds à température ambiente avant de les ranger dans l'appareil.
- De grosses bouteilles de 2 litres peuvent être stockées horizontally au-dessus des tiroirs BioFresh ou verticalement dans le balconnet bouteilles ③. Si nécessaire, relever le balconnet ②.
SuperCool
Enactivant la fonction SuperCool, la température du réfrigerateur baisse à sa valeur la plus BASSE. Ceci est recommendé pour la réfrigération rapide d'une grande quantité d'aliments.
Mise en marche: appuyer un court instant sur la touche SuperCool ③ > la LED ② s'allume.
Remarque:Lafonction SuperCool s'arrête automatiquement au bout d'environ 6 heures.
Programme vacancies
Le programme vacances permet d'économiser de l'énergie et empêche toute formation d'odeurs lorsque la porte du compartment réfrigerateur reste fermée longtemps.
Lorsque le programme vacances est activé, le compartmenté congélateur reste en service.

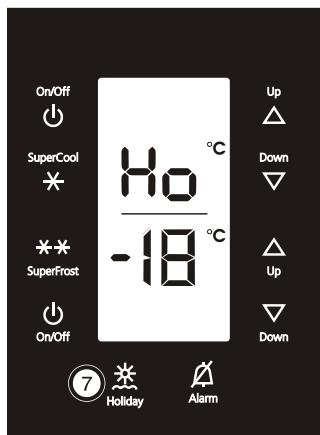

Activier le programme vacances
- Enlever tous les alimentes hors du compartmenté réfrigérateur.
Appuyer env. 3 sec. sur la touche Holiday ⑦ - Le programme vacances est activé. L'affichage indique Ho.
Appuyer sur la touche Holiday ⑦.
- Le programme vacances est dé-sactivé.
- L'affichage indique la température de réfrigération actuelle.
Le compartment BioFresh permet une conservation des alimentés jusqu'à trois fois plus longue qu'une réfrigération normale.
La température constante légèrement au-dessus de 0^ et l'hygrométrie régliable offrent des conditions ideales pour la conservation des différents alimentés.
Réglage du degré hygrométrique :
- sec : petit symbole d'humidité - pousser le curseur vers la gauche. Ce positionnement est idéal pour des denrées sèches ou emballées comme les produits laitiers, laviance, le poisson, la charcuterie.
- humide : grand symbole d'humidité pour un degré hygrométrique élevé de 90% maximum - pousser le curseur vers la droite. Ce positionnement est idéal pour les alimentés à fort taux d'humidité interne comme la salute, les légumes, les fruits, stockés sans emballage.
Remarques
- Le degré hygrométrique dans le compartment BioFresh dépend de l'humidité initiale contenu dans les aliments et de la fréquence d'ouverture de la porte.
- En effet, c'est la qualité et le degré de fraîcheur qui déterminant la durée de conservation des denrées.
- Les denrées d'origine animale et végétale sans emballage devont toujours être rangées séparément dans les tiroirs. Lorsque pour des raisons de place, vous devez les ranger ensemble, il faudra les emballer! Ne pasmettre en contact différentes sortes de viandes; toujours les séparer par un emballage. Vous évitez ainsi toute aléteration prématurée due à la transmission de germes.
- Les fromages, les pommes de terre, les légumes délicats tels que les concombres, les aubergines, les avocats, les tomates, les courgettes ainsi que tous les fruits exotiques sensibles au froid tels que les ananas, les bananes, les pamplemousses, les melons, les mangues, les papayes, etc. ne doivent pas être conservés dans le compartment BioFresh.
Régler la température dans le compartment BioFresh
La température est régée automatiquement entre 0^ et 3^ .
Recommandation: 1^ . Vous pouvez régler la température légèrement plus froide ou plus chaude.
La température est régliable de b1 (température la plus froide) à b9 (température la plus chaude). La valeur réglée au préalable est b5. Pour les valeurs b1 à b4 la température peut baisser en-dessous de 0^ , faisant que les alimentés congélent légarement.
- Activer le mode de réglage : appuyer sur la touche SuperFrost ④ pendant 5 sec.
- Le symbole MENU s'allume.
L'affichage de la température indique: c
Appuyer sur la touche de réglage Up (1) jusqu'à ce que b clignote sur l'affichage.
Appuyer brièvement sur la touche SuperFrost ④. - Augmenter la température : appuyer sur la touche de réglage Up (1).
- Diminuer la température : appuyer sur la touche de réglage Down ⑨
Appuyer sur la touche SuperFrost ④ . - La température se règle lentement sur la nouvelle valeur.
- Désactiver le mode de réglage: appuyer sur la touche On/Off (6) ou attendre 5 min.
Congélation

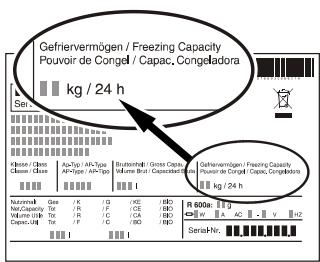

La quantité maximale de denrées (en kg) que vous pouvezCongeler en 24h est indiquée sur la plaquette signalétique sous la rubrique "Pouvoir de congélation".
SuperFrost
En activant la fonction SuperFrost, la température du congelateur baisse et atteint la valeur la plus basse possible. Ainsi, les alimentés sont rapidement congélés et la qualité est réservée.
Appuyer sur la touche SuperFrost ④ - le symbole SuperFrost ⑤ s'allume.
- Pour congefer une petite quantité de produits, attendre 6 heures. Pour la quantité maximale, attendre 24 heures.
- Introduire les produits frais.
L'appareil repasse automatiquement en régime normal au bout de 30 à 65 heures selon la quantité introduite.
Le mode SuperFrost n'est pas nécessaire si
- vous introduisez des surgelés,
- vous souhaitez congeler jusqu'à 1 kg de produits frais par jour.
Conseils pour la congélation
- Emballer toujours les alimentés que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet : fruits et légumes : paquets de 1 kg maximum, viandes : paquets de 2,5 kg maximum.
- Ne pas placer des produits frais à congefer au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.
- Indiquer le content et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation.
- Ne jamais placer deouteilles ou cannette contenant une boisson gazeuse dans le congélateur, car elles pourraient exploser.
- Pour la décongélation : ne décongeler que la quantité nécessaire à votre consommation. Cuisiner ou utiliser aussirapidementque possible les alimentés venant d'être décongelés.
Les alimentés congelés peuvent être décongelés de la manière suivante : dans le four à chaleur tournante, dans le four à micro-ondes, à température ambiente, dans le réfrigerateur.
Préparation de glaçons
- Remplir d'eau le bac à glaçons.
- Placer le bac à glaçons dans l'appareil et laisser geler.
- Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passue un court instant sous l'eau courante.

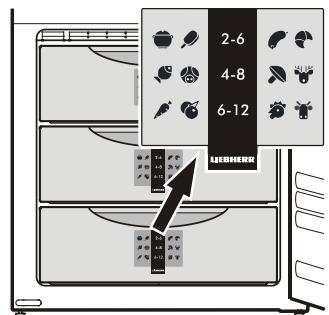

Plan de congélation
Il indique, à l'aide de symboles, la durée de conservation des différentes denrées (en mois).
La durée de conservation des alimentés (valeur inférieure ou supérieure) dépend principalement de leur fraîcheur initiale, de leur préparation avant congélation et de la qualité souhaïée. Pour des alimentés gras, respecter les valeurs inférieures indiquées dans le plan de congélation.

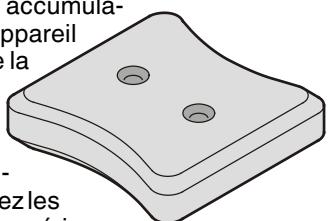

Accumulateurs de froid
En cas de coupure de courant, les accumulateurs de froid fournis avec votre apparéil évitent une remontée trop rapide de la température interieure et contribuènt de ce fait à moins préserver la qualité des alimentés stockés.
Pour obtenir la "durée de conservation maximale en cas de panne", placez les accumulateurs de froid dans le tiroir supérieur, directement sur les alimentés congelés.
Dégivrage
Compartment réfrigérateur
Le compartment réfrigerateur de votre apparéil est à dégivrage automatique. L'eau de dégivrage est recueillie dans un bac, d'ou elle s'évapore ensuite grâce à la chaleur dégagée par le compréseur. Veiller uniquement à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement situé au-dessus des bacs à légumes.
Pour de plus amples détails à ce sujet, veuillez vous reporter au chapitre "Nettoyage".
Compartment concélateur
Lesysteme No-frostassureledégivrage automatique del'appareil. L'humiédé produit se condense sur l'evaporateur, ou elle gèle. Gracau dégivrage automatique et périodique de l'appareil, la glace fond et s'évapore ensuite grâce à la chaleur dégagée par le compresseur.
Nettoyage
Avant de procéder au nettoyage, arrêter impératifement l'appliéil. Pour cela, débrancher la prise oumettre hors circuit les protections électriques situées en amont.
- Si elles sont sales, nettoyer d'abord les parois laterales avec un nettoyant d'inox tel qu'on le trouve habituellement dans le commerce. Utiliser ensuite le produit d'entretien des surfaces inox ci-joint en l'appliquant régulièrement dans le sens du poli.
- Utiliser pour nettoyer la surface des portes uniquement un chiffon propre et doux, légèrement humecté si besoin (eau + produit visselle). On peut utiliser facultativement un chiffon en microfibres.
- N'utilise jamais d'éponce abrasive/grattoir, de produits de nettoyage concentrés, de déterments sableux, fortement chlorures ou acides ou de solvants chimiques; vous risqueriez d'endommager les surfaces et de provoquer leur corrosion.
- Nettoyer l'intérieur ainsi que les équipements intéérieurs de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle.
Ne pas employerer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures.
- Eviter que l'eau de nettoyage ne s'infiltrre dans les parties électriques et par la grille de ventilation.
- Essuyer soigneusement tous les éléments avec un chiffon sec.
- Nettoyer évientuellesment l'orifice d'écoulement de l'eau de dégiavage dans le compartment réfrigerateur, par exemple à l'aide d'un coton-tige ou autre.
- Ne pas détiériorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le S.A.V.
Pannes évientuelles
Vou pouve remedier vous-même aux pannes suivantes en contrôlant les causes possibles.
L'appareil ne fonctionne pas :
- L'appareil est-il en position marche?
-La prise de courant est-elle bien enforcée?
- Le fusible de la prise est-il en bon état?
- L'appareil est trop bruyant :
-L'appareil est peut'être mal calé.
- Les meubles ou les objets se trouvant à proximé sont peut-être soumis aux vibrations du groupe compréseur. Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.
- La température n'est pas assez BASSE :
- Le réglage de la température est-il correct? (voir chapitre "Réglage de la température")
- Une quantité excessive de produits frais a peut-être être introduite dans l'appareil ?
- Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
- La ventilation est-elle correctement assurée ?
- L'appareil a-t-il été installé trop après une source de chaleur ?

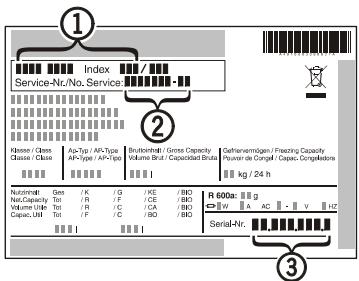

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remedier vous-même à la panne, veuillez alors consulter votre S.A.V. le plus proche en lui indiquant la désignation ①, le numéro S.A.V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique. Vous trouverez la plaquette signalé
tique à l'intérieur de l'appareil, à gauche.
Arrêt prolongé
Lorsque vous appeareil doit rester longtemps sans fonctionner, débrancher la prise ou-retirer/dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.
Cet'articleil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 2004/108/CE et 2006/95/CE.
Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses apparéils.
Insertion entre deux éléments de cuisine
Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine.
Dans ce cas, il est impératif d'assurer la ventilation haute de
l'appareil. Pour cela, fixer l'élement haut de sorte à laisser un espace d'aération d'une profondeur minimale de 50 mmentreledosdel'élement et le mur, sur toute la largeur de l'élement. L'ouverture d'aération disponible sous le plafond de la cuisine devraprésentuner une section minimale de 300~cm^2
Lorsque l'appareil est place pres d'un mur ④ , laisser un espace d'environ 50~mm cote charnieres entre l'appareil et le mur (dépassement de la poignée lorsque la porte est ouverte).
① Elément haut
② Refrigerateur-congélateur
③ Paroi du meuble
(4) Mur
Inversion du sens d'ouverture de la porte
L'inversion du sens d'ouverture de la porte ne peut etre effectuee que par un personnel spécialise.
Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.
Attention! Débrancher la prise avant l'inversion du sens d'ouverture de la porte.
- Ouvrir la porte du haut.
- Oter le cache cote poignee : décliqueter avec un tournevis à droite et pousser vers l'extérieur.
- Oter le cache côté char-nière : décliqueter avec un tournweis à gauche et pous-ser vers l'extérieur.
- Enlever le panneau avant avec un tournevis.
-
Enlever le contact et detacher le raccord enchachieable. Extraire le cable gris du guidage.
-

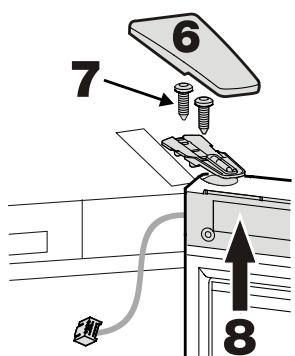

Retirer le cache.
- Dévisser les vis.
-
Enlever vers le haut la portecomplete avec support et cable.
-
Retirer le cache et l'enfonceur sur le cote opposé.
-

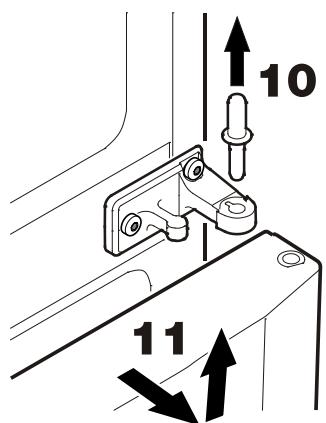

Retirer le pivot central.
- Retirer la porte du bas.

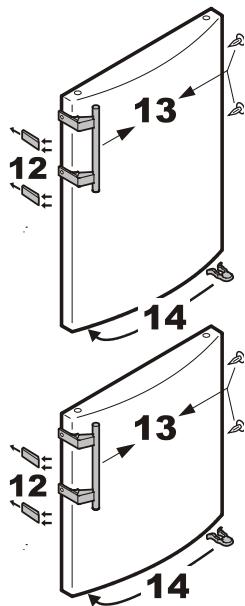

- Deboiter les plaques d'appui à l'avant et les enlever.
- Poser les poignées et les caches sur le côté opposé.

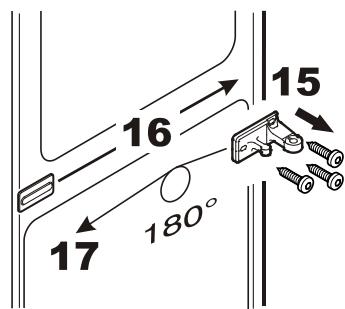

- Monter la pince à ressort sur le côte opposé.
- Dévisser le support.
- Retirer le cache et l'enfonceur sur le cote opposé.
- Visser le support (en le faisant pivoter de 180^ ) sur la carrosserie de l'appareil.

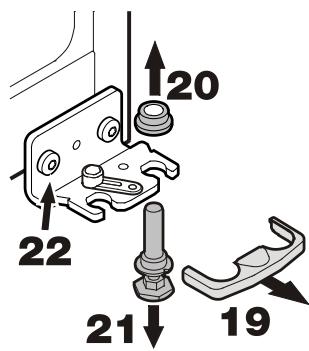

- Retirer la douille, la tournar à 180^ et la replacer.
- Retirer le cache.
- Retirer la bague d'ecartement.
- Faire basculer légèrement l'appareil vers l'arrière et-retirer le pivot.
- Dévisser le support.

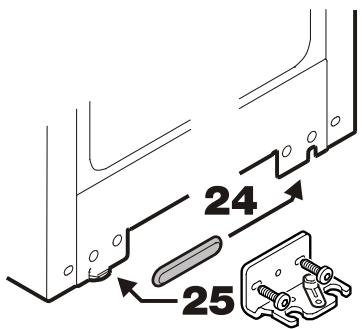

- Poser l'élément pivotant sur le côté opposé du support.
- Retirer le cache et l'enfonce sur le cotoe opposé.
- Visser le support sur la carrosserie de l'appareil.

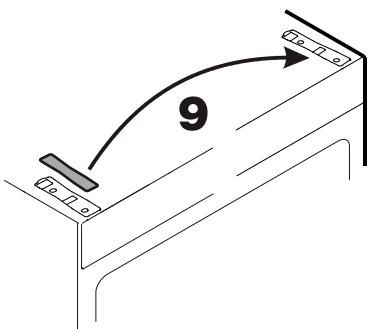

- Pousser les bouchons à partir du bas à l'aide d'un tournevis et les enforcer sur le côté opposé.

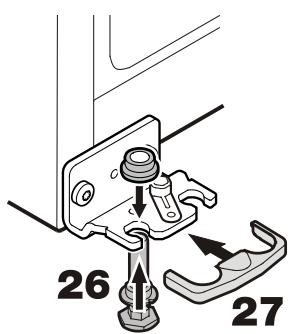

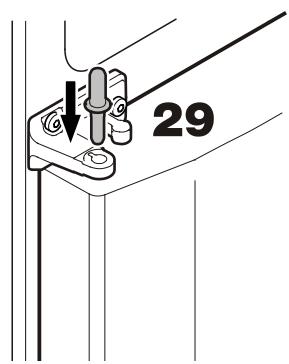

- Faire basculer légèrement l'appareil vers l'arrière, insérer le pivot et placer la bague d'écartement sur celui-ci.
- Enclencher le cache.

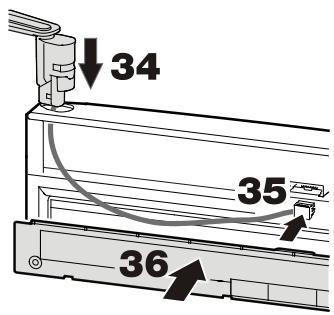

- Enfilier le cable du support sur le côte opposé et placer le support
- Enficher la fiche. Placer le cable dans le guidage.
- Encliqueter le cache sur la porte.
- Accrocher la porte du bas sur le pivot et la fermer.
- Accrocher la porte du haut sur le pivot et la fermer.

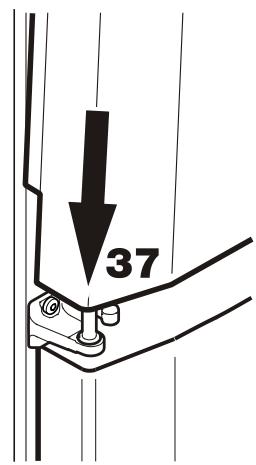

- Insérer le pivot intermédiaire.

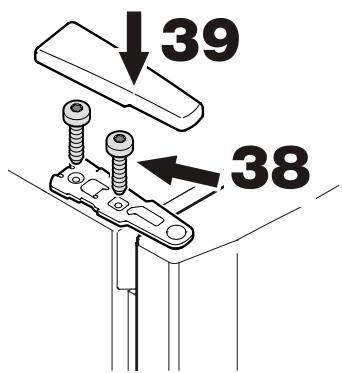

- Visser le support.
- Enclencher le cache.

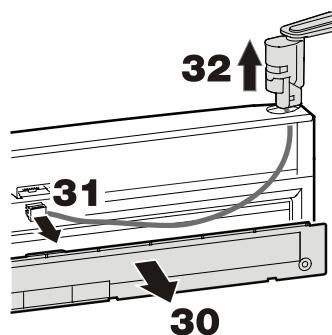

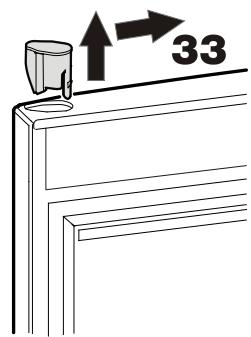

- Enlever le cache sur la porte à l'aide d'un tournevis.
- Debrancher la fiche.
- Pousser le support à partir du bas à l'aide d'un tournevis et l'enlever de la porte complètement avec le cable.
Si besoin est, ajuster les portes à l'aide des deux trouss oblongs du support inférieur et du support central pour qu'elles soient alignées avec la carrosserie de l'appareil.
- Ouvrir la porte du haut et enclencher à nouveau tous les caches.
