AHP 67 IX - AHT63 - Hotte de cuisine AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine télescopique
Marque	AIRLUX
Modèle	AHP 67 IX / AHT63 / AHV980BK
Dimensions (H x L x P)	322 x 890 x 110 mm
Découpe plan de travail (L x P)	830 x 96 mm
Poids net / brut	36 kg / 44,5 kg
Alimentation électrique	260 W, 10 A, 230 V, 50 Hz
Diamètre sortie d'air	150 mm
Débit d'air maximal (sortie libre)	795 m³/h
Débit d'air en évacuation	705 m³/h
Pression	565 Pa
Niveau sonore (min / max / intensive)	46 / 61 / 65 dB(A)
Classe d'efficacité énergétique	A
Consommation annuelle d'énergie	46 kWh/an
Commandes	Électroniques sensibles, 3 vitesses + intensive
Fonctions spéciales	Timer (arrêt différé 5 min), Booster (débit max 5 min)
Filtres à graisse	2 filtres métalliques, lavables au lave-vaisselle
Filtre anti-odeurs	1 filtre à charbon actif, livré de série
Indicateur saturation filtres	Oui
Compatibilité table gaz	Oui
Bloc moteur réversible	Oui (avant ou arrière)
Pièces détachées en option	Kit séparation moteur (AHAKD), kit sortie latérale (AHASL)
Couleur	Verre noir / Inox

FOIRE AUX QUESTIONS - AHP 67 IX - AHT63 AIRLUX

Quelle est la différence entre le mode évacuation et recyclage ?

En mode évacuation, l'air est rejeté à l'extérieur via un conduit. En mode recyclage, l'air est filtré par le filtre à charbon puis remis dans la pièce. Votre hotte est livrée avec un filtre à charbon pour le recyclage.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle ou à la main avec du détergent. Laissez-les sécher complètement avant de les remettre en place. Il est recommandé de les nettoyer tous les mois.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 à 6 mois selon l'utilisation. Un indicateur de saturation des filtres vous alerte quand il est temps de le changer.

Puis-je installer cette hotte au-dessus d'une table de cuisson à gaz ?

Oui, cette hotte est compatible avec une table de cuisson à gaz. Assurez-vous de respecter les distances de sécurité minimales indiquées dans la notice.

Comment utiliser la fonction Timer ?

Appuyez sur la touche Timer pour activer un arrêt différé de 5 minutes. La hotte continuera à fonctionner puis s'éteindra automatiquement. Idéal pour évacuer les odeurs résiduelles.

Que faire si la hotte est bruyante ?

Vérifiez que les filtres ne sont pas obstrués et que la hotte est bien installée. Un niveau sonore de 46 à 65 dB(A) est normal selon la vitesse. Si le bruit est anormal, contactez le service après-vente.

Quelle est la puissance électrique requise ?

La hotte nécessite une prise 230 V / 50 Hz avec un fusible de 10 A. La puissance maximale est de 260 W. Le cordon d'alimentation mesure 130 cm.

Comment installer le bloc moteur en position réversible ?

Le bloc moteur peut être monté à l'avant ou à l'arrière de l'appareil selon votre configuration. Suivez les instructions de la notice pour déplacer le moteur si nécessaire.

Quel est le diamètre de la sortie d'air ?

Le diamètre de la sortie d'air est de 150 mm. Utilisez un conduit adapté pour l'évacuation vers l'extérieur.

Où puis-je acheter des pièces détachées comme le kit de séparation moteur ?

Les pièces détachées optionnelles (réf. AHAKD et AHASL) sont disponibles auprès de votre revendeur AIRLUX ou en ligne. Contactez le service client pour plus d'informations.

MODE D'EMPLOI AHP 67 IX - AHT63 AIRLUX

Evacuation ou recyclage Aspiration périmétrique ▷ Débit maximum d'aspiration (norme EN61591/1) :

• en sortie libre : 795 m³/h
• en évacuation : 705 m³/h

▷ Pression : 565 Pa Niveau sonore à la vitesse min./max./int. (norme EN60704-2-13) : 46/61/65 dB(A) 1 moteur double turbine 260 W

CONFORT D'UTILISATION

02

Commandes électroniques sensitives 3 vitesses d'aspiration + 1 intensive ▷ Fonction Timer : diffère l'arrêt de la hotte de 5 min. ▷ Fonction Booster : accroît à son maximum le débit de la hotte pendant 5 minutes

FILTRES

03

2 filtres à graisse métalliques, lavables au lave-vaisselle 1 filtre anti-odeurs à charbon actif, livré de série Indicateur de saturation des filtres

AHV980BK

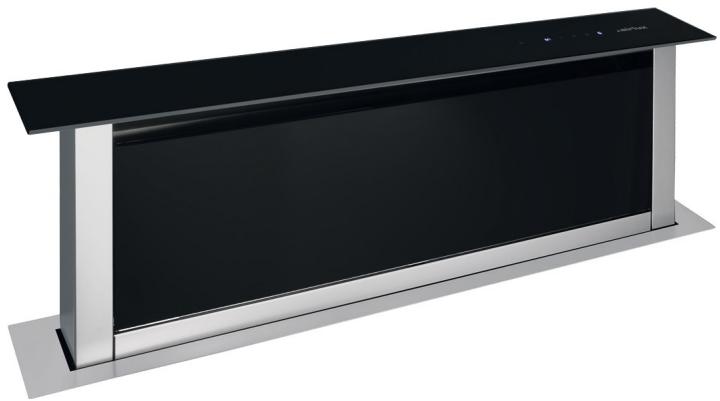

HOTTE PLAN DE TRAVAIL TÉLESCOPIQUE 90 CM

Référence

AHV980BK

Couleur

Verre noir/inox

EAN

8052745127698

Compatible avec l'utilisation d'une table gaz. Bloc moteur réversible : peut être installé à l'avant ou à l'arrière de l'appareil.

EN OPTION

04

Kit pour séparer le bloc moteur dans un meuble adjacent à partir de l'avant ou de l'arrière de l'appareil. Réf. AHAKD. Kit à associer au AHAKD pour séparer le moteur en sortie latérale : depuis le côté de l'appareil. Réf. AHASL.

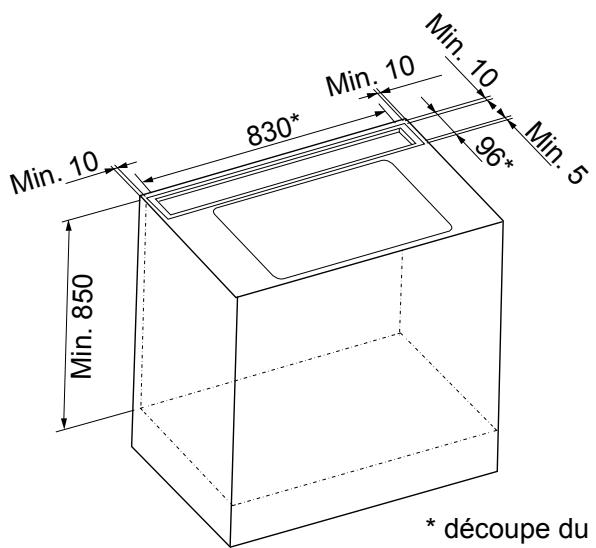

* découpe du plan de travail

Puissance électrique d'installation : 260 W - 10 A - 230 V - 50 Hz. Cordon d'alimentation : 130 cm - avec prise. Diamètre de la sortie d'air : 150 mm.

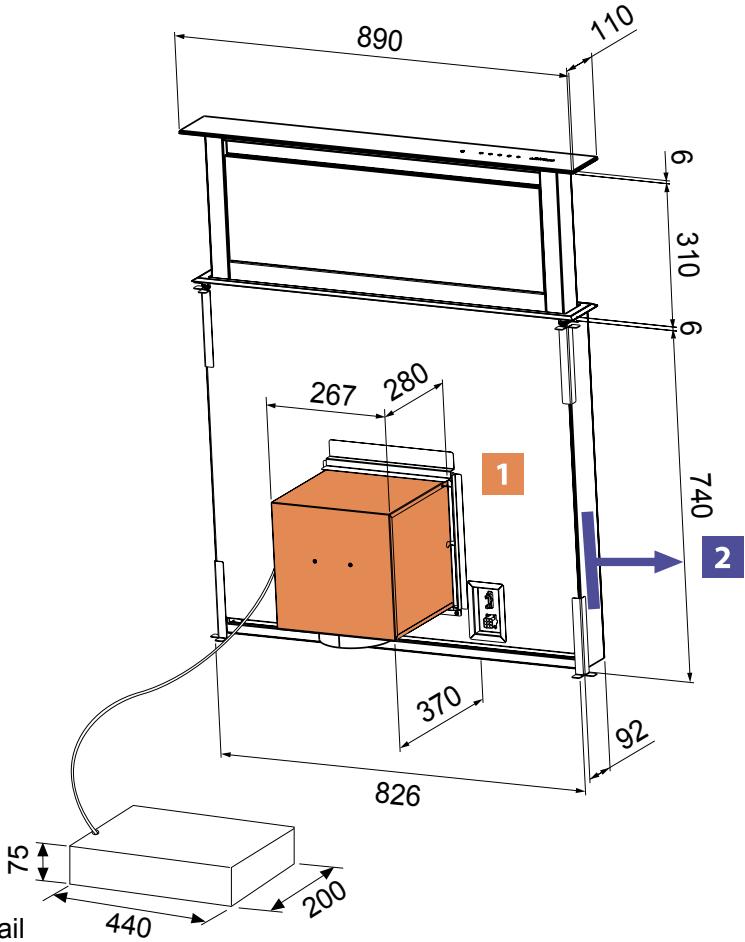

Produit H x I x P : 322 x 890 x 110 mm. Découpe du plan de travail I x P : 830 x 96 mm. Produit emballé H x I x P : 580 x 930 x 980 mm. Poids net/brut : 36/44,5 kg.

AHV980BK

HOTTE PLAN DE TRAVAIL TÉLESCOPIQUE 90 CM

Référence

AHV980BK

Couleur

Verre noir/inox

EAN

8052745127698

RÈGLEMENT DÉLÉGUÉ (UE) No 65/2014

Marque : Airlux

Modèle : AHV980BK

Consommation annuelle d'énergie : 46 kWh/an

Classe d'efficacité énergétique : A

Efficacité fluidodynamique : 29,8

Classe d'efficacité fluidodynamique : A

Efficacité lumineuse : -

Classe d'efficacité lumineuse : -

Efficacité de filtration des graisses : 21,3 %

Classe d'efficacité de filtration des graisses : G

Débit d'air à la vitesse minimale/maximale en fonctionnement normal : 310/630 m³/h

Débit d'air en mode intensif ou « boost » : 705 m³/h

Émissions acoustiques de l'air pondérées de la valeur A à la vitesse minimale/maximale en fonctionnement normal : 46/61 dB(A)

Émissions acoustiques de l'air pondérées de la valeur A en mode intensif ou « boost » : 65 dB(A)

Consommation d'énergie en mode « arrêt » : -

Consommation d'énergie en mode « veille » : 0,99 W
