GS316-100PES - GS324-100EUS - Switch réseau NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau non géré
Marque	NETGEAR
Modèles	GS316-100PES (16 ports), GS324-100EUS (24 ports)
Ports	16 ou 24 ports Gigabit Ethernet (10/100/1000 Mbps)
Interface réseau	RJ-45 pour 10BASE-T, 100BASE-TX, 1000BASE-T
Câble réseau	Catégorie 5 (Cat 5) ou supérieur
Alimentation	12V DC, 1.0 A (adaptateur secteur inclus)
Consommation électrique	GS316 : 8,4 W ; GS324 : environ 10 W
Poids	GS316 : 0,84 kg ; GS324 : environ 1,2 kg
Dimensions (L x P x H)	GS316 : 286 x 101 x 26 mm ; GS324 : environ 330 x 101 x 26 mm
Température d'exploitation	0° à 40°C
Humidité d'exploitation	10 % à 90 % sans condensation
Fonctions principales	Plug-and-play, détection automatique de vitesse et duplex, QoS 802.1p basé sur le trafic, mode économie d'énergie
Installation	Connexion des équipements, branchement secteur, vérification des LED
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Adaptateur secteur disponible ; l'appareil ne contient pas de pièces réparables par l'utilisateur.
Informations générales	Garantie limitée NETGEAR ; support sur www.netgear.com/support ; déclaration CE sur http://support.netgear.com/app/answers/detail/a_id/11621/

FOIRE AUX QUESTIONS - GS316-100PES - GS324-100EUS NETGEAR

Comment installer le switch NETGEAR GS316/GS324 ?

Branchez vos équipements (ordinateurs, serveurs, etc.) aux ports du switch à l'aide de câbles Ethernet Cat5 ou supérieur. Connectez l'adaptateur secteur au switch et à une prise électrique. Les LED Power et Port s'allument pour indiquer le fonctionnement.

Que signifient les LED sur le panneau avant ?

La LED Power indique que l'appareil est sous tension. Chaque port a deux LED : la gauche indique une liaison 1000 Mbps (allumée) ou 100 Mbps (éteinte), la droite indique 10 Mbps (allumée) ou activité (clignotante). Les deux éteintes signifient aucune liaison.

Puis-je monter le switch au mur ?

Le switch est conçu pour une utilisation sur bureau. Aucun support de montage mural n'est fourni. Vous pouvez le placer sur une surface plane et stable.

Que faire si une LED de port ne s'allume pas après connexion ?

Vérifiez que le câble Ethernet est bien enfoncé des deux côtés. Essayez un autre câble ou un autre port. Assurez-vous que l'appareil connecté est allumé et que sa carte réseau est fonctionnelle.

Quelle est la consommation électrique du switch ?

Le GS316 consomme environ 8,4 W et le GS324 environ 10 W en fonctionnement normal. Le switch dispose d'un mode économie d'énergie pour réduire la consommation.

Puis-je utiliser des câbles de catégorie inférieure à Cat5 ?

Il est recommandé d'utiliser des câbles Cat5 ou supérieur pour garantir des performances Gigabit. Les câbles Cat3 ou inférieurs ne supporteront pas le débit de 1000 Mbps.

Le switch nécessite-t-il une configuration logicielle ?

Non, ce switch est non géré (unmanaged). Il fonctionne en plug-and-play : il détecte automatiquement la vitesse et le duplex de chaque appareil connecté.

Quelle est la garantie du produit ?

NETGEAR offre une garantie limitée. Pour plus de détails, consultez le site www.netgear.com/support ou la documentation fournie avec l'appareil.

Puis-je utiliser le switch avec un routeur ou un modem ?

Oui, vous pouvez connecter le switch à un routeur ou modem via un port Gigabit pour étendre le réseau à plusieurs appareils.

Comment nettoyer le switch ?

Débranchez l'adaptateur secteur avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs.

MODE D'EMPLOI GS316-100PES - GS324-100EUS NETGEAR

Installation

16-Port Gigabit Ethernet Unmanaged Switch

GS316

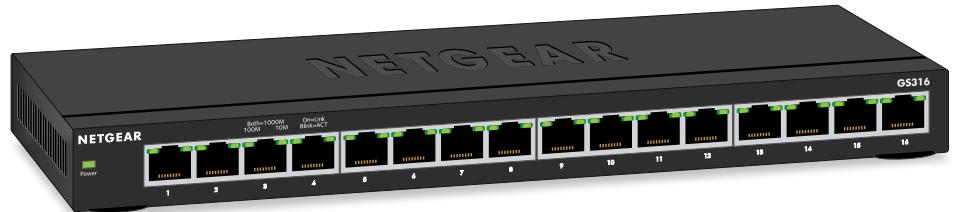

Front view of a black NETGEAR network switch with multiple Ethernet ports (no visible text or labels beyond port numbers)

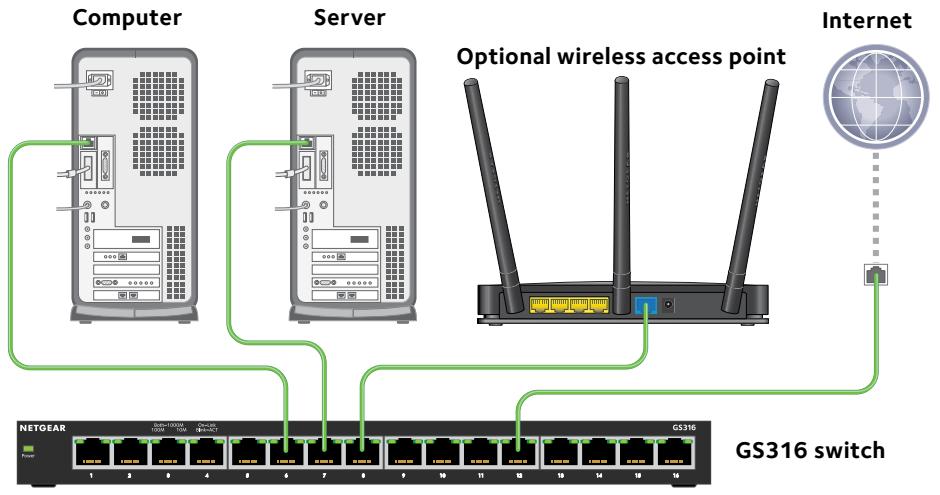

Step 1. Connect the equipment.

Computer Server Optional wireless access point Internet NETGEAR GS316 switch

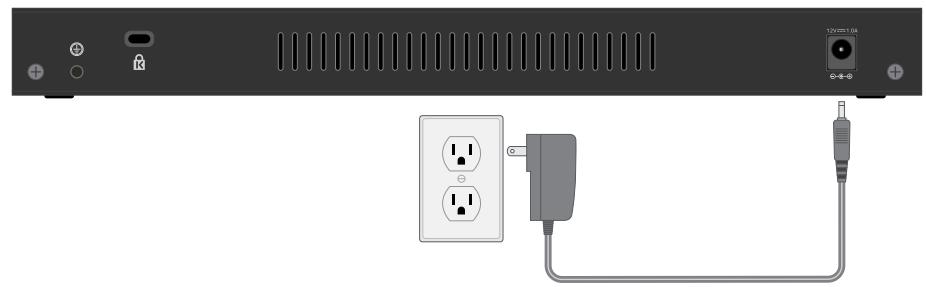

Step 2. Connect to power.

Back panel with two electrical outlets connected to a cable, no visible text or symbols

Step 3. Check the status.

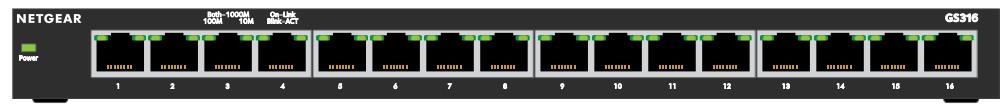

NETGEAR 8th-1000M 100M 10M Op-UK Max-ACT GS316 Power 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Power LED

On

Port LEDs

1000 Mbps link (both LEDs)

Off

100 Mbps link (left LED)

10 Mbps link (right LED)

Activity (blinking)

No link (off)

Specifications

Specification	Description
Network interface	RJ-45 connector for 10BASE-T, 100BASE-TX, or 1000BASE-T
Network cable	Category 5 (Cat 5) or better Ethernet cable
Ports	16
Power	12V/1.0A DC input
Power consumption	8.4W
Weight	0.84 kg (1.86 lb)
Dimensions (W x D x H)	286 x 101 x 26 mm (11.3 x 4.0 x 1.0 in.)
Operating temperature	0°–40°C (32°–104°F)
Operating humidity	10%–90% relative humidity, noncondensing

Support

Thank you for purchasing this NETGEAR product. You can visit

www.netgear.com/support to register your product, get help, access the latest downloads and user manuals, and join our community. We recommend that you use only official NETGEAR support resources.

For the current EU Declaration of Conformity, visit

http://support.netgear.com/app/answers/detail/a_id/11621/.

For regulatory compliance information, visit

http://www.netgear.com/about/regulatory/.

See the regulatory compliance document before connecting the power supply.
