Type de produit	Lecteur CD
Marque	Philips
Modèle	690
Dimensions (L x l x H)	435 x 74 x 263 mm
Poids	Environ 4 kg
Alimentation	Secteur (tension selon plaquette signalétique)
Consommation électrique	Moins de 10 W
Fonctions de lecture	Lecture normale, répétition, lecture aléatoire, programmation (jusqu'à 30 plages), recherche du passage le plus bruyant, réglage d'amorce et d'atténuation
Types de disques supportés	CD audio uniquement (pas CD-ROM, CD-I, CDV)
Affichage	Afficheur avec indicateurs de plage, durée, mode de lecture
Connectique	Sorties audio RCA (rouge/blanc), prise casque (uniquement CD 721, non disponible sur ce modèle)
Télécommande	Non incluse (modèle 690 sans télécommande)
Caractéristiques audio	Dynamique : 90 dB (1 kHz), rapport signal/bruit : 90 dB, distorsion harmonique totale : 0,003 %
Nettoyage	Boîtier : peau de chamois humidifiée ; disques : chiffon doux non pelucheux, du centre vers l'extérieur
Sécurité	Conforme aux prescriptions CE
Réparabilité	Ne pas tenter de réparer soi-même (annulation de garantie)
Recyclage	Respecter les réglementations locales ; emballage séparable (carton, polystyrène, polyéthylène)

FOIRE AUX QUESTIONS - 690 PHILIPS

Comment mettre en marche le lecteur CD ?

Appuyez sur la touche POWER ON/STANDBY pour allumer l'appareil. Ouvrez le compartiment avec OPEN/CLOSE, insérez un CD audio face imprimée vers le haut, puis appuyez sur PLAY/REPLAY pour démarrer la lecture.

Pourquoi la lecture ne démarre-t-elle pas ?

Vérifiez que le CD est inséré avec la face imprimée vers le haut, que le disque est propre et sans rayures. Si la lentille est embuée, attendez que l'appareil s'acclimate à la température ambiante.

Comment programmer une liste de plages dans un ordre choisi ?

En mode arrêt, appuyez sur PROGRAM pour ouvrir la mémoire. Utilisez les touches de sélection de plage pour choisir le numéro souhaité, puis appuyez à nouveau sur PROGRAM pour le mémoriser. Répétez jusqu'à 30 plages, puis appuyez sur PLAY/REPLAY pour lire le programme.

Comment répéter une plage ou tout le disque ?

Appuyez sur REPEAT une fois pour répéter la plage en cours (REPEAT 1 s'affiche). Appuyez deux fois pour répéter tout le disque (REPEAT s'affiche). Appuyez à nouveau pour arrêter la répétition.

Comment lire les plages dans un ordre aléatoire ?

Appuyez sur SHUFFLE avant ou pendant la lecture. Les plages seront lues dans un ordre aléatoire. Appuyez à nouveau pour revenir à la lecture normale.

Comment nettoyer le lecteur et les disques ?

Pour le boîtier, utilisez une peau de chamois légèrement humidifiée. Pour les disques, essuyez-les avec un chiffon doux non pelucheux du centre vers l'extérieur. N'utilisez jamais de produits abrasifs ou de solvants.

Que faire si le son saute ou si la lecture est saccadée ?

Cela est souvent dû à un disque sale ou rayé. Nettoyez le disque avec un chiffon doux. Si le problème persiste, essayez un autre CD. Vérifiez également que le lecteur est stable et à l'abri des vibrations.

Comment utiliser la fonction de recherche du passage le plus bruyant (Peak Search) ?

En mode arrêt, appuyez sur PEAK SEARCH. Le lecteur balaie le disque pour trouver le passage le plus fort, puis le répète avec les deux secondes précédentes. Utilisez cette fonction pour régler le niveau d'enregistrement.

Quel est l'affichage des différentes durées ?

Appuyez sur TIME pour changer l’affichage : durée écoulée de la plage, durée restante de la plage, durée restante du disque, ou durée totale du disque. L’indication par défaut est TRACK TIME (temps écoulé de la plage).

Comment effacer un programme mémorisé ?

En mode arrêt, appuyez une fois sur STOP/CP ou OPEN/CLOSE. En mode lecture, appuyez deux fois sur STOP/CP ou une fois sur OPEN/CLOSE. Le programme est alors effacé.

MODE D'EMPLOI 690 PHILIPS

Manuel d'utilisation

PHILIPS

Tension secteur 15 Raccordements. 15 Raccordement d'un casque (uniquement CD 721) 15

APERCU Des fonctions. 16-17

Côté avant du lecteur. 16 Télécommande (uniquement CD 721)......16 Afficheur 17 Affichages. 17

Lecture 18-20

Lecture normale. 18 Sélection d'une autre plage 19 Recherche d'un passage 19 Commencement par un numéro de plaque déterminé 19 Lecture dans un ordre aléatoire 19 Répétition de la lecture. 19 Passage à une autre information sur la durée 19-20 Recherche du passage le plus bruyant. 20 Réglage du temps d'amorce et d'atténuation'. 20 Balayage du CD (uniquement CD 721) 20 Réglage du volume (uniquement CD 721)...20

Programmation 21

Mémorisation d'un programme 21. Lecture du programme 21. Effacement d'un programme. 21.

GENERALITES 22

Entretien 22 Recyclage 22 Caractéristiques techniques 22

Tension secteur

• Vérifiez que la tension secteur indiquée sur la plaquette signalétique située sur la partie inférieure du lecteur est celle qui dessert votre habitation.
• Demandez conseil à votre revendeur ou à notre service après-vente si votre réseau local délivre une autre tension.

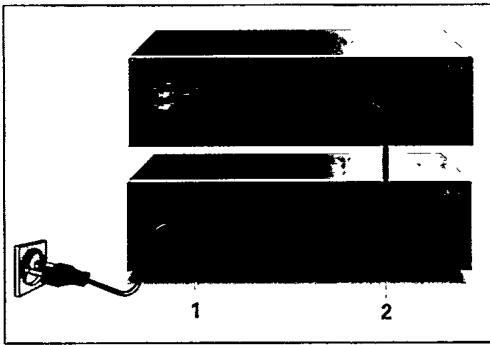

1 Raccordement au secteur

• Branchez la prise secteur. 2 Cable de raccordement à l'amplificateur.
• Insérez les connecteurs rouge (voie droite) et blanc (voie gauche) dans les prises correspondantes d'entrées CD ou AUX de leur amplificateur.

Vous pouvez également utiliser l'entrée TUNER ou TAPE IN (= entrée magnétophone), mais en aucun cas l'entrée PHONO!

Raccordement d'un CASQUE (uniquement CD721)

Raccordez un casque muni d'une prise de 6,3 mm à la sortie PHONES 11. - Vous réglez le niveau sonore par l'intermédiaire du réglage LEVEL 13.

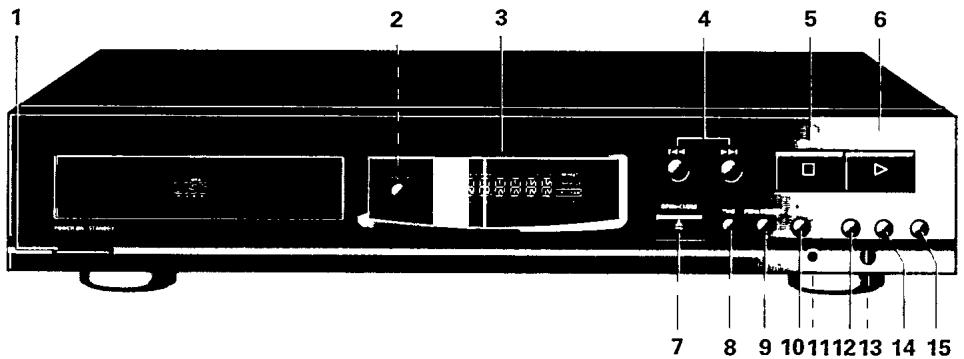

COTE avant du lecteur

1 POWER ON/STANDBY - Mise en et hors circuit. 2 I(nfra) R(ed) SENSOR - Réception des signaux de la télécommande. 3 AFFICHEUR - Donne des renseignements sur le fonctionnement du lecteur. 4et

• Sélection d'une autre plage.
• Sélection d'un numéro de plage par lequel vous souhaitez commencer la lecture.
• Recherche rapide d'un passage pendant la lecture.

5 STOP/CP - Arrêt de la lecture. Effacement d'un programme (CP = Clear Program). 6 PLAY/REPLAY - Début de la lecture. - Retour au début d'une plage. 7 OPEN/CLOSE - Ouverture et fermeture du compartiment CD. Le compartiment se ferme aussi si vous lui appliquez une légère pression. 8 TIME - Choix de l'indication de durée que vous souhaitez voir s'afficher. 9 PEAK SEARCH - Pour repérer le passage le plus bruyant (peak) lors de l'enregistrement d'un CD ou d'un programme. FADER - Temps d'amorce et d'atténuation pendant la lecture. 10 PROGRAM - Ouverture et fermeture de la mémoire lors de l'enregistrement d'un programme. - Mémorisation des numéros de plage dans un programme. 11 PHONES (uniquement CD 721) - Raccordement d'un casque. 12 REPEAT - Répétition de la lecture. 13 LEVEL (uniquement CD 721) - Réglage du volume pendant l'écoute au casque.

14 SHUFFLE - Lecture dans un ordre aléatoire. 15 PAUSE - Interruption momentanée de la lecture.

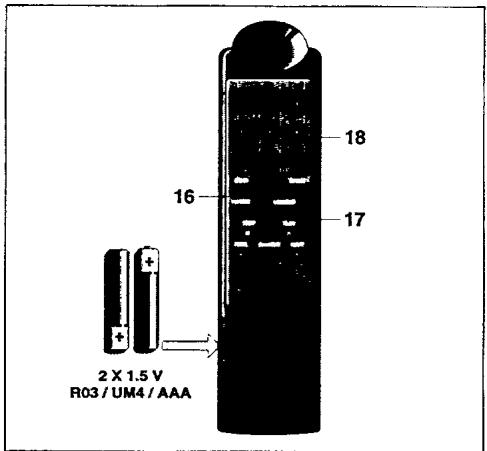

Telecommande (uniquement CD721)

• Les piles de la télécommande durent environ un an ; lorsque vous devez changer les piles, prenez uniquement celles de type RO3, UM14 ou AAA.
• Les touches de la télécommande ont la même fonction que les touches correspondantes du lecteur.
• Touches supplémentaires : 16 SCAN - Lecture automatique du début de chaque plage. 17 - VOLUME + - Réglage du volume lorsque le lecteur est branché sur un amplificateur ou un système HiFi sans télécommande propre. 18 TOUCHES NUMÉRIQUES 1-0
• Sélection d'une autre plage.
• Sélection d'un numéro de plage par lequel vous souhaitez commencer la lecture.

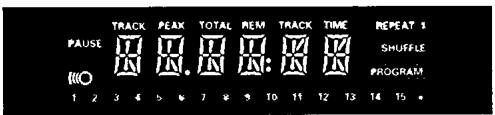

Afficheur

S'allume lors de l'interruption de la lecture.

S'allume lorsque le lecteur reçoit un ordre de la télécommande.

TRACK-Indique:

• le numéro de la plage en cours d'écoute;
• le nombre de plages sur le disque ou dans un programme.

• Clignote pendant la recherche du passage le plus bruyant (peak) d'un CD ou d'un programme.
• S'allume lorsque le passage le plus bruyant (peak) a été repéré.

Indique la durée de lecture écoulée de la plage en cours.

Indique la durée de lecture restante de la plage en cours.

Indique la durée de lecture restante d'un disque ou d'un programme.

Indique la durée totale de lecture d'un disque ou d'un programme.

S'allume lorsque vous répétez la

lecture d'un disque ou d'un programme.

S'allume lorsque vous répétez la lecture d'une plage.

S'allume lorsque les plages du disque sont lues dans un ordre aléatoire.

• Clignote lorsqu'un programme est méorisé.
• S'allume lorsqu'un programme a été mis en mémoire.

Indicateur de nombres 1-15

Indique autant de nombres que le disque a de plages.

s'allume lorsqu'il y a plus de 15 plages sur le disque.

Affichages

REH

S'allume lorsque le sommaire du disque est exploré.

noJ15C

S'allume lorsque le disque manque.

NO AUIIO IISC

S'affiche lors de l'introduction ou de la lecture d'un CD non-audio (CD-ROM, CD-I ou CDV).

WRONG TRACK

S'affiche lorsque vous choisissez un numéro de plaque qui n'existe pas.

GO TO PLAY

S'affiche lorsque vous essayez d'activer une fonction qui ne peut être utilisée qu'en mode lecture.

GTO STOP

S'affiche lorsque vous essayez d'activer une fonction qui ne peut être utiliser qu'en mode arrêt.

ATTENTION! N'utilisez que les disques compacts audio; pas les CD-ROM, CD-I ou CDV

• Appuyez sur POWER ON/STANDBY 1 pour mettre le lecteur en circuit
• Ouvrez le compartiment CD avec OPEN/CLOSE 7
• OPEN s'allume.

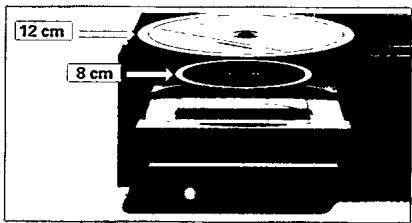

• Insérez un disque audio dans le compartiment, la face imprimée vers le haut, et fermez le compartiment en appuyant sur OPEN/CLOSE 7.

• CLOSE s'allume, suivi par READ. L'afficheur indique le nombre de plages et la durée de lecture du disque.

• Appuyez sur PLAY/REPLAY pour déclencher la lecture.

Après l'introduction du disque, vous pouvez aussi appuyer immédiatement sur PLAY/REPLAY; le compartment CD se ferme alors automatiquement.

Vous pouvez également fermer le compartiment CD en appuyant sur la face avant; la lecture commence alors automatiquement.

• L'indicateur de numéro donne le nombre de plages que contient le disque; chaque fois qu'une plage est lue, son numéro disparaît.

• La plage en cours de lecture apparait toujours sous TRACK et sa durée écoulée apparait toujours sous TRACK TIME.

• Le disque s'arrête après la dernière plage.
• Appuyez sur POWER ON/STANDBY 1 pour mettre le lecteur hors circuit.

Vous pouvez interrompre la lecture en appuyant sur PAUSE 15; PAUSE s'allume alors. Appuyez sur PLAY/REPLAY 6 pour reprendre la lecture; appuyez d'abord une nouvelle fois sur PAUSE puis sur PLAY/REPLAY et la lecture de la plage en cours reprend.

VoussousquesserappuyersurSCAN16(sur la telecommande-uniquementCD721)ou SHUFFLE14 pour reprendre la lecture.

Si vous appuyez sur PLAY/REPLAY pendant la lecture, la lecture de la plage en cours reprend.

Vous pouvez arrêter la lecture en appuyant sur STOP/CP 5 ou OPEN/CLOSE 7.

Selection d'une autre PLAGE (←→)

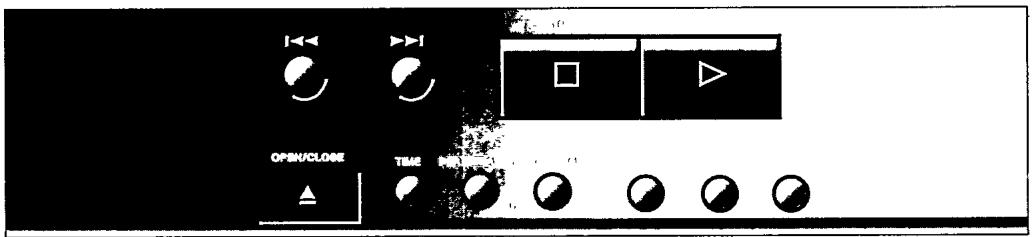

Appuyez sur ou 4 (appuyez moins d'une demi-seconde) jusqu'à ce que le nombre de la sous TRACK. - La musique s'arrête et la plage sélectionnée est lue peu après.

Vous sélectionnez le numéro à l'aide des touches numériques 18 (sur la télécommande). Les numbers comportant 2 chiffres doivent être composés dans les 2 secondes.

• Maintenez enfoncé 4 pour procéder à une recherche vers le début du disque
• Maintenez enfoncé 4 pour procéder à une recherche vers la fin du disque.

Le temps de pression sur la touche détermine la vitesse de recherche:

• assez lentement pendant les deux premières secondes, avec son;
• ensuite à la vitesse la plus élevée, sans son. Lorsque vous arrivez à la fin du disque et que vous relâchez▶I, la lecture reprend quelques secondes avant la fin.

Commencement par un NUMERO de PLAGE determine (▶▶▶)

Appuyez sur ou

4 (appuyez moins d'une demi-seconde) jusqu'à ce que le nombre de la sous TRACK. - Appuyez sur PLAY/REPLAY. - La lecture commence à partir de la plage sélectionnée.

Vous pouvez également sélectionner le numéro à l'aide des touches numériques 18 (sur la télécommande). Les nombres propont 2 chiffres doivent être composés dans les 2 secondes. Dans ce cas, vous n'avez pas besoin d'appuyer sur PLAY/REPLAY; la lecture commencera automatiquement à partir de la plage sélectionnée.

Lecture dans un ORDRE aleatoire

• Appuyez sur SHUFFLE 14 avant ou pendant la lecture.
• Si le compartiment CD était ouvert, il se refermera.
• SHUFFLE s'allume; les plages seront maintenant lues dans un ordre aléatoire.

• Appuyez à nouveau sur SHUFFLE si vous voulez revenir en lecture normale.

Si vous appuyez sur 4, vous revenez à une plage déjà lue.

Si vous appuyez sur 4, vous sélectionnez arbitrairement une plage suivante.

Si vous appuyez deux fois sur REPEAT 12, la lecture se répétera constamment dans un ordre différent. La lecture démarre toujours par la même plage.

Répétition d'une plage:

• Appuyez sur REPEAT 12 avant ou pendant la lecture.
• REPEAT 1 s'allume et la plage se répétera constamment.
• Appuyez deux fois sur REPEAT pour faire cesser la répétition.

Répétition du CD:

• Appuyez deux fois sur REPEAT 12 avant ou pendant la lecture.
• REPEAT s'allume et le CD se répétera constamment.
• Appuyez à nouveau sur REPEAT pour faire cesser la répétition.

Passage a une autre information sur la DUREE (TIME)

• Appuyez sur TIME 8 si vous poulez connaître la durée de lecture restante de la plage en cours de lec

Appuyez à nouveau sur TIME si vous voulez connaître la durée de lecture restante du disque e

Appuyez à nouveau sur TIME si vous pouvez revenir à l'indication de durée de lecture écoulée de la p(TRACK TIME).

Recherche du passage le plus bruyant (PEAK SEARCH)

• Appuyez sur PEAK SEARCH 9 (en position d'arrêt).

PEAK se met à clignoter et le CD ou le programme sont balayés pour repérer le passage le plus br

L'afficheur indique la plage balayée et le temps de lecture écoulé correspondant.

Lorsque le passage le plus bruyant a été passé, il sera répété ainsi que les deux secondes précédentes

• Vous pouvez alors régler votre appareil d'enregistrement.
• Pour arrêter le balayage, appuyez sur STOP/CP 5 ou OPEN/CLOSE 7; si vous appuyez sur PLAY/REPLAY 6, la lecture du CD reprendra au début.

Reglage du temps 'd'amorce et d'attenuation (FADER)

• Appuyez sur FADER 9 pendant la lecture. Le volume diminuera maintenant lentement (FADE OUT = 'temps d'atténuation') après quoi le lecteur sautera en position PAUSE.

• Appuyez à nouveau sur FADER.
• La lecture se poursuit et le volume augmente jusqu'au niveau initialement régler (FADE IN = 'temps d'amorce').

Attention!

Les fonctions ci-après ne sont accessibles que par l'intermédiaire de la télécommande (uniquement CD721)

• Appuyez sur SCAN 16 avant ou pendant la lecture.
• Si le compartiment CD était ouvert, il se refermera.

L'indication SCAN s'allume pendant 2 secondes et les 10 premières secondes de chaque plage son

• Les 10 secondes sont à chaque fois comptées sous REM TRACK TIME.
• Réappuyez sur SCAN ou sur PLAY/REPLAY 6 si vous trouvez une plage que vous voulez écouter en entier.

Attention!

• N'employez les touches - VOLUME + que si le lecteur est branché sur un amplificateur ou un système HiFi sans télécommande propre. Le réglage obtenu à l'aide des touches - VOLUME + est effacé lorsque le lecteur est mis hors circuit.

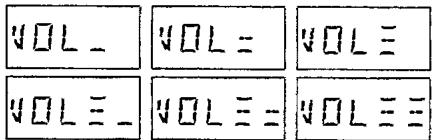

• Maintenez enfoncée la touche - VOLUME +
• Les différentes étapes apparaissent sur l'afficheur.

• Relâchez la touche jusqu'à obtenir le volume souhaité.
• Maintenez enfoncée la touche VOLUME + 17. L'indication VOL s'allume; le signal de sortie du lecteur atteint son niveau maximum en suivant la même progression.
• Les différentes étapes apparaissent sur l'afficheur.

• Relâchez la touche jusqu'à obtenir le volume souhaité.

Memorisation d'un programme (program et i-▶)

Vous pouvez memoriser dans n'importe quel ordre jusqu'à 30 numéros par disque compact pour constituer un programme.

FULL s'allume si vous dépassez le maximum de 30 numéros.

• Appuyez sur PROGRAM 10 (en position d'arrêt) pour ouvrir la mémoire. PROGRAM s'allume et Program se met à clignoter.
• Appuyez sur▶l ou▶4 (appuyez moins d'une demi-seconde) jusqu'à ce que le premier numéro de plage que vous souhaitez programmer apparaisse sous TRACK.

• Réappuyez sur PROGRAM 10.
• Le numéro est maintenant fixé dans la mémoire du lecteur.
• Choisissez les autres numéros souhaités et mémorisez chaque numéro à l'aide de PROGRAM.
• Sous TRACK et TOTAL TIME vous voyez le nombre de numéros et la durée de votre programme.

• L'indicateur de nombres indique toujours les nombres mémorisés.

Lecture du programme (play/replay)

Appuyez sur PLAY/REPLAY 6. - La lecture commence par le premier numéro du programme.

Toutes les touches peuvent être utilisées pendant la lecture d'un programme (à l'exception de PROGRAM 10 et PEAK SEARCH 9).

La recherche d'un passage déterminé n'est possible qu'à l'intérieur même de la plage qui est en cours de lecture.

Effacement d'un programme (STOP/CP ou OPEN/CLOSE)

Pendant la lecture:

• Appuyez sur OPEN/CLOSE 7 ou deux fois sur STOP/CP 5.

En position d'arrêt:

• Appuyez sur OPEN/CLOSE 7 ou STOP/CP 5 (une seule fois).
• Le programme est maintenant effacé.

Les disques compacts

• N'écrivez jamais sur la face imprimée du disque compact.
• Ne collez pas non plus d'étiquette sur le disque.
• Faites en sorte que le côté du disque compact reste propre. Pour cela, utilisez un chiffon doux non pelucheux et frottez le disque en ligne droite à partir du centre. N'utilisez pas de produits d'entretien pour disques conventionnels pour le nettoyage d'un disque compact.
• Tout produit de nettoyage dissolvant ou abrasif est à proscrire.

Le lecteur

• Une peau de chamois humidifiée suffit pour le nettoyage du boîtier du lecteur.
• N'utilisez aucun produit contenant de l'alcool, du white spirit, de l'ammoniaque ou des agents abrasifs.

Recyclage

Veuillez observer les règlements locaux lorsque vous vous débarrasssez des matériaux d'emballage, des piles usées et de votre ancien appareil.

1. Tous les matériaux d'emballage superflus ont été supprimés. Nous avons fait notre possible afin que l'emballage soit facilement séparable en trois types de matériaux:

carton (boîte) polystyrène expansible (matériel tampon) polyéthylène (sachets, panneau en matière plastique cellulaire de protection)

1. Voiture appareil est composé de matériel qui pouvant être recyclés s'il est démonté par une firme spécialisée.
2. Ne jetez pas les piles usées avec vos déchets ménagers.

Caractéristiques audio (typiques)

Dynamique : 90 dB (1kHz)

Rapport signal/bruit 90 dB (1kHz)

Séparation des voies: 90 dB (1kHz)

Distorsion harmonique totale: 0,003% (1kHz)

Signal de sortie audio: 2 Veff

Impédance du casque (uniquement CD721) à

Tension d'alimentation et fréquence du secteur:

reportez-vous à la plaquette signalétique à l'arrêt du lecteur

Consommation électrique: env. < 10 W

Conditions de sécurité: C. E 1.65

Boîtier

Matière/finition:...... métal et polystyrène

Dimensions (L x l x H): 435 x 74 x 263 mm

Poids: env. 4 kg

Sous réserve de modifications

Ce lecteur de disques compacts satisfait aux prescriptions de la CE en matière de déparasitage radio.

En cas de panne, vérifie d'abord les points suivants avant de faire appel à un réparateur.

Si la perturbation persiste, essayez de la faire disparaître en éteignant et en rallumant le lecteur.

Si vous n'obtenez aucun résultat, demandez conseil à votre revendeur.

N'essayez en aucun cas de réparer vous-même le lecteur, sans quoi vous perdriez vos droits en matière de garantie!

SYMPTOME	CAUSE POSSIBLE	REMEDES
- La lecture ne déclenché pas ou est interrompue	- Le CD n'est pas posé avec la face imprimée sur le haut. - Le compartmentement est vide - Le CD est sale ou rayé. - La lentille est embuée	- Introduire le CD la face imprimée vers le haut - Introduire un CD la face imprimée vers le haut. - Nettoyer le CD avec un chif-fon doux, non pelucheurs. - Transporter le lecteur de CD à un endroit plus chaud et attendre que la busée disparaisse.
- Le son saute (au même endroit).	- Le CD est sale.	- Nettoyer le CD avec un chif-fon doux, non pelucheurs.
- Le lecteur de CD saute des plages	- Le CD est sale ou rayé.	- Remplacer ou nettoyer le CD.
- La lecture ne commence pas par la première plage	- La fonction PROGRAM ou SHUFFLE est activée.	- Désactiver la fonction SHUFFLE ou effecze le programme.
- Absence ou mauvaise qualité du son.	-Branchements incorrectly ou mal fixés.-Champs magnétique très fort près du lecteur de CD	- Vérifier les branchements. - Trouver un autre endroit pour l'appareil ou modifier les branchements.
- Pas de son ou mauvaise qualité du son dans les écouteurs (uniquement CD721).	- Commande du niveau sonore positionné sur '-'. - Prise des écouteurs encrassée.	- Réglez le VOLUME sonore. - Nettoyez la prise.
- La télécommande(uneque-ment CD721) ne fonctionne pas.	- Les piles sont vides	- Remplacer les piles.
- Les signaux de la télécom-mande(uniquement CD721) ne sont pas bien reçus.	- La distance entre la télé-com-mande et le lecteur de CD est plus grande que 10 mètres.	- Utilisez le récepteur de télé-commande EM2200/2201. - Réduisez la distance entre la télécommande et le lecteur de CD.

Português

EÀLÉNVIKÁ

Suomi

Dansk

Svenska

Italiano

Nederlands

Deutsch

Espanol

François

English

CD 711/721
