Type de produit	Coupe-bordures / débroussailleuse sans fil
Marque	RYOBI
Modèle	EXPAND-IT RLT1238
Alimentation	Batterie lithium-ion 18 V
Chargeur inclus	Chargeur 1 h 230 V AC (14,4-18 V DC)
Largeur de coupe	Environ 25 cm
Diamètre du fil	1,65 mm (torsadé)
Vitesse de rotation	Environ 7000 tr/min
Poids (avec batterie)	Environ 2,5 kg
Longueur hors tout	Environ 1,5 m
Fonctions principales	Coupe-bordures, utilisation en bordure
Type de bobine	Bobine RAC124 avec couvercle
Entretien	Nettoyer après usage, vérifier les vis
Sécurité	Gâchette verrouillable, protecteur
Pièces détachées	Liste complète des pièces avec références
Réparabilité	Indice de réparabilité à vérifier
Utilisation	Extérieur, pour pelouses et bordures
Garantie	Garantie constructeur (voir conditions)

FOIRE AUX QUESTIONS - EXPAND-IT RLT1238 RYOBI

Comment installer la batterie sur le coupe-bordures EXPAND-IT RLT1238 ?

Alignez la batterie sur le logement situé sur la poignée et poussez-la jusqu'à entendre un clic. Assurez-vous que le verrouillage est bien enclenché.

Comment recharger la batterie du RLT1238 ?

Utilisez le chargeur fourni (réf. 5131031689). Branchez le chargeur sur une prise 230 V, insérez la batterie et attendez que le voyant passe au vert (environ 1 heure). Ne laissez pas la batterie en charge plus de 24 h.

Quel type de fil utiliser pour le débroussailleur RLT1238 ?

Le RLT1238 est compatible avec le fil torsadé de diamètre 1,65 mm. Utilisez de préférence un fil de forme ronde ou carrée. La bobine d'origine est la RAC124.

Comment changer le fil du coupe-bordures RYOBI RLT1238 ?

Débranchez la batterie. Retirez le capuchon de la bobine, sortez la bobine vide, enroulez environ 3 m de fil en suivant le sens indiqué (généralement flèche), puis remontez le capuchon en alignant les encoches.

Le coupe-bordures s'arrête pendant l'utilisation, que faire ?

Vérifiez que la batterie est bien chargée. Si elle est chaude, laissez-la refroidir. Assurez-vous que le système de verrouillage de la gâchette n'est pas activé. En cas de surcharge, l'outil s'arrête automatiquement.

Comment nettoyer mon EXPAND-IT RLT1238 après utilisation ?

Retirez la batterie. Nettoyez le carter avec un chiffon humide. N'utilisez pas d'eau à haute pression. Vérifiez que le fil n'est pas emmêlé. Huilez légèrement les pièces mobiles si nécessaire.

Puis-je utiliser une batterie d'une autre gamme RYOBI sur ce modèle ?

Oui, le RLT1238 est compatible avec toutes les batteries RYOBI ONE+ 18 V. Assurez-vous que la batterie est bien insérée et verrouillée.

Comment ranger l'outil en hiver ?

Nettoyez-le complètement. Retirez la batterie et stockez-la dans un endroit sec entre 0 et 40 °C. Rangez le coupe-bordures dans un endroit à l'abri de l'humidité. Déchargez la bobine si elle n'est pas utilisée.

Que faire si la gâchette est bloquée ?

Vérifiez que le bouton de verrouillage est bien désactivé. Si le problème persiste, inspectez le mécanisme (réf. pièce 1_047) et remplacez-le si nécessaire. Contactez le service après-vente RYOBI.

Où trouver les pièces détachées pour le RLT1238 ?

Contactez un revendeur agréé RYOBI ou consultez le site officiel. Les références des pièces sont listées dans la notice, par exemple le moteur (1_010), le carter (1_020) ou la bobine (1_007). Munissez-vous du numéro de modèle.

MODE D'EMPLOI EXPAND-IT RLT1238 RYOBI

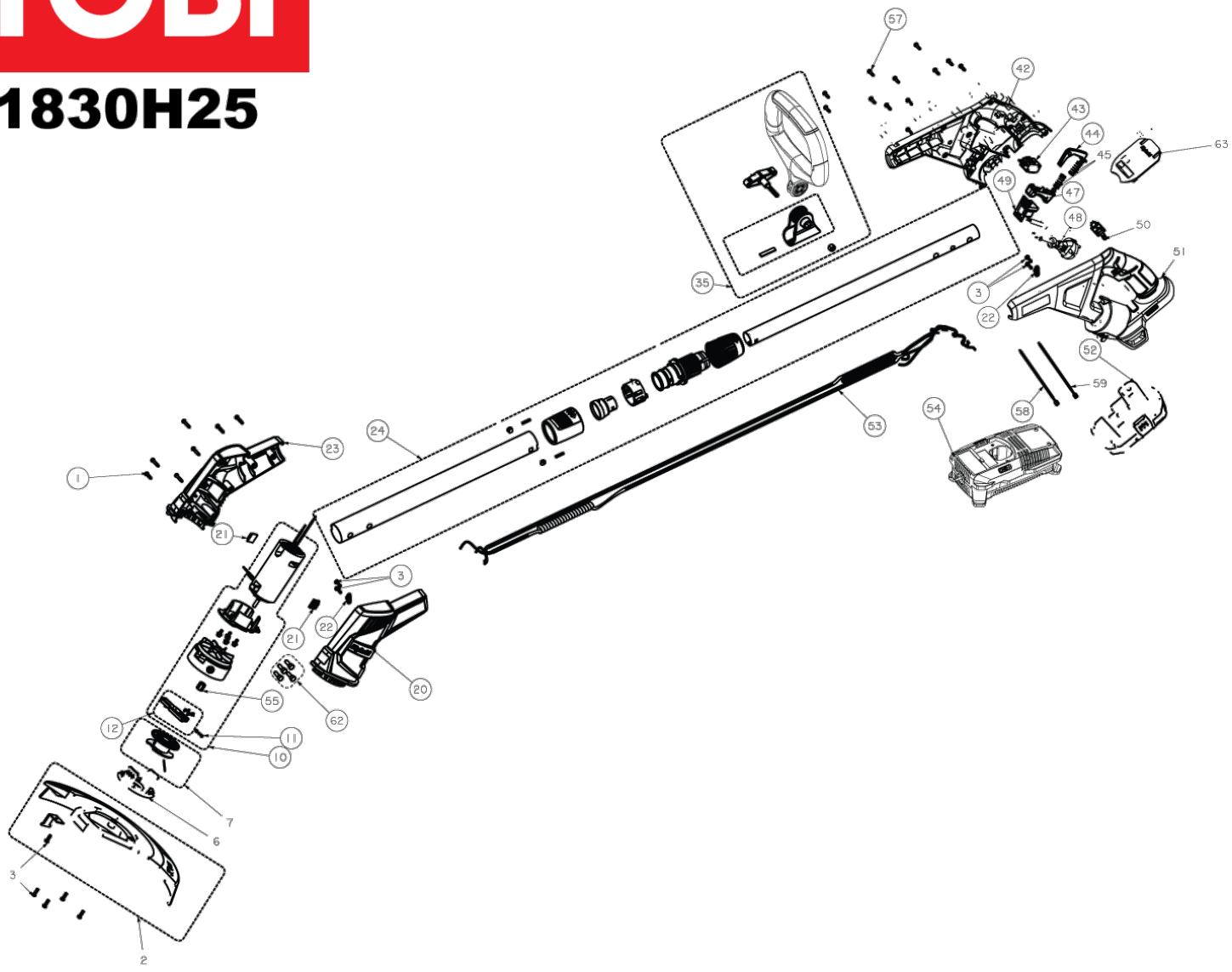

RLT1830H25

090977003

Position	Quantité	Désignation	Référence	EAN
1_001	6	VIS	5131035561	4058546149727
1_002	1	CARTER PROTECTION	5131035562	4058546149734
1_003	9	VIS	5131034734	4058546143275
1_006	1	COUVERCLE	5131034743	4058546143367
1_010	1	MOTEUR	5131035564	4058546149741
1_011	1	RESSORT	5131034745	4058546143381
1_012	1	PLAQUE	5131035566	4058546149758
1_020	1	CARTER	5131035567	4058546149765
1_021	2	PLAQ.EN CAOUTCHOUC	5131035568	4058546149772
1_022	2	COLLIER	5131035569	4058546149789
1_023	1	CARTER	5131035570	4058546149796
1_024	1	ARBRE	5131035571	4058546149802
1_035	1	POIGNEE	5131035572	4058546149819
1_042	1	POIGNEE	5131035573	4058546149826
1_043	1	COMMUTATEUR	5131035574	4058546149833
1_044	1	VERROUILLAGE	5131035456	4058546148782
1_045	2	RESSORT	5131035454	4058546148768
1_047	1	GACHETTE	5131035575	4058546149840
1_048	1	CABLE	5131035576	4058546149857
1_049	1	CONDENSATEUR	5131035577	4058546149864
1_050	1	PLAQUE	5131035461	4058546011659
1_051	1	POIGNEE	5131035578	4058546149871
1_053	1	CABLE	5131035579	4058546149888
1_054	1	CHARGEUR 1HR 230V-AC 14,4-18VDC EU	5131031689	4058546129484
1_055	1	BAGUE	5131035580	4058546149895
1_057	12	VIS	5131035581	4058546149901
1_058	1	CABLE	5131035582	4058546149918
1_059	1	CABLE	5131035583	4058546149925
1_062	1	CONNECTEUR	5131035584	4058546149932
1_063	1	PORTE	5131035585	4058546149949
1_007	1	RAC124 BOBINE+COUVERCLE C.BORD. 18V	5132002433	4892210813473
