N022 - Pompes à vide KNF - Notice d'utilisation et mode d'emploi gratuit

Type de pompe	Pompe à vide à membrane
Température de fonctionnement	+5°C à +40°C
Pression d'étanchéité	Environ 610x10⁻³ mbar (non contrôlée en standard)
Matériaux compatibles	Vérifier compatibilité avec matériaux de la pompe
Démarrage en charge	Non autorisé (sauf cas particuliers)
Régulation du débit	Doit être effectuée côté aspiration
Composants pneumatiques	Dimensionnés pour caractéristiques de la pompe
Installation	Point le plus élevé du circuit pour éviter condensation
Ventilation	Suffisante pour assurer refroidissement
Maintenance	Remplacement simple des membranes et clapets, sans outillage spécifique
Utilisation standard	Pompes non conçues pour fonctionner dans zones explosives
Versions spéciales	Versions anti-déflagrantes disponibles sur demande
Température ambiante admissible	+5°C à +40°C
Pression maximale	Non précisé
Poids	Non précisé
Dimensions	Non précisées

FOIRE AUX QUESTIONS - N022 KNF

Quel est le débit maximal de la pompe KNF N022 ?

Le débit maximal de la pompe KNF N022 est de 20 litres par heure.

Comment puis-je installer la pompe KNF N022 ?

Pour installer la pompe KNF N022, suivez les instructions dans le manuel d'utilisation, en veillant à respecter les schémas de branchement électrique et de raccordement des tuyaux.

Quels types de fluides peuvent être pompés avec la KNF N022 ?

La KNF N022 peut pomper des fluides neutres et agressifs, tels que des solutions acides ou basiques, mais il est important de vérifier la compatibilité des matériaux avec le fluide spécifique.

Quelle est la température de fonctionnement maximale pour la KNF N022 ?

La température de fonctionnement maximale pour la KNF N022 est de 60 °C.

Que faire si la pompe ne démarre pas ?

Si la pompe ne démarre pas, vérifiez que l'alimentation électrique est correcte, assurez-vous que les connexions sont sécurisées et examinez si le circuit de protection n'a pas été déclenché.

Comment nettoyer la pompe KNF N022 ?

Pour nettoyer la pompe KNF N022, débranchez-la et démontez les composants accessibles. Utilisez un solvant approprié pour nettoyer les pièces, puis rincez soigneusement et laissez sécher.

Quelle est la durée de vie attendue de la pompe KNF N022 ?

La durée de vie attendue de la pompe KNF N022 dépend des conditions d'utilisation, mais en général, elle peut fonctionner efficacement pendant plusieurs milliers d'heures.

Où puis-je trouver des pièces de rechange pour la KNF N022 ?

Les pièces de rechange pour la KNF N022 peuvent être commandées directement auprès du fabricant ou de revendeurs agréés spécialisés dans les équipements de pompage.

MODE D'EMPLOI N022 KNF

Pompes à vide et compresseurs à membrane

N022 A_.18

N022 S_.18

Instructions d'utilisation et d'installation :

La température du fluide doit être comprise entre +5^ et +40^ .
- Température ambiente admissible: +5^ à +40^ (pompes standard).
Etanchéité d'environ 6X10^-3 mbar l/s, non contrôle en standard.
Pour les fluides agressifs, utiliser une version anticorrosion ou vérifier la compatibilité avec les matérielles de la pompe.
Les pompes standard ne sont pas conques pour fonctionner dans des zones explosibles! Des versions anti-deflagrantes sont disponibles sur demande.
La conception des pompes standard ne permet pas un démarrage en charge (sauf cas particuliers). En cas de démarrage sous vide ou en contre-pression, nous consulter.
La regulation ou l'etranglement dudebit d'air ne devrait etre effectue que du cote de I'aspiration de la pompe afin d'eviter que la pression de service maximale soit depassee.
Veiller à ce que les composants du circuit pneumatique soient dimensionnés pour répondre aux caractéristiques de la pompe.
Placer la pompe au point le plus elevé du circuit pour éviter l'accumulation de condensats dans la tete de pompè.
Une ventilation suffisante de la pompe doit etre assurée.

Maintenance :

Les membranes et les clapets représentent les seules pieces d'usure des pompes à vide et compresseurs KNF. Leur remplacement est très simple et ne nécessite aucun outillage spécifique.

Si vous avez des questions complémentaires ou si vos besoin d'passent le cadre des données de la fiche technique n'hésitez pas à nous consulter.

Sur demande nous pouvons vous proposer des pompes spécifiques (réalisées selon cahier des charges). Notre Service Client et nos techniciens sauront vous conseiller efficacement.

KNF Neuberger

4 Bld d'Alsace

F-68128 VILLAGE NEUF

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

www.knf.fr

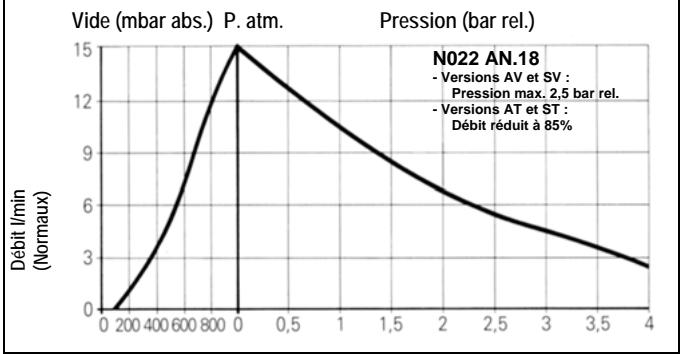

PERFORMANCES

Référence1)	Débit à pressionatmosphérique(l/min)2)	Pression de service maximale(bar)3)	Vide limite(mbar abs.)	Poids(kg)
N 022 AN.18	15	4	100	4
N 022 AV.18	15	2,5	100	4
N 022 AT.18	13	4	100	4
N 022 SN.18	15	4	100	4
N 022 SV.18	15	2,5	100	4
N 022 ST.18	13	4	100	4

1) Voir également texte dans « Référence des apparéils »
2) Litres normaux
3) En fonctionnement continu

CHARACTERISTIQUES DU MOTEUR

Protection 4)	IP 20
Tension/fréquence (V/Hz) 4)	230/50
Puisance P1 (W)	60
Intensité absorbée (A)	0,75

4)Autres tensions, fréquences, protections sur demande

CHOIX DES MATERIALIAUX

Référence1)	Tête de pompe	Membrane	Clapet
N 022 AN.18	Aluminium	Néoprène (CR)	Inox
Version anti-corrosion
N 022 AV.18	Aluminium	FPM	Inox
N 022 AT.18	Aluminium	Revêue PTFE	Inox
N 022 SN.18	Inox	Néoprène (CR)	Inox
N 022 SV.18	Inox	FPM	Inox
N 022 ST.18	Inox	Revêue PTFE	Inox

1) Voir également texte dans « Référence des apparéils »

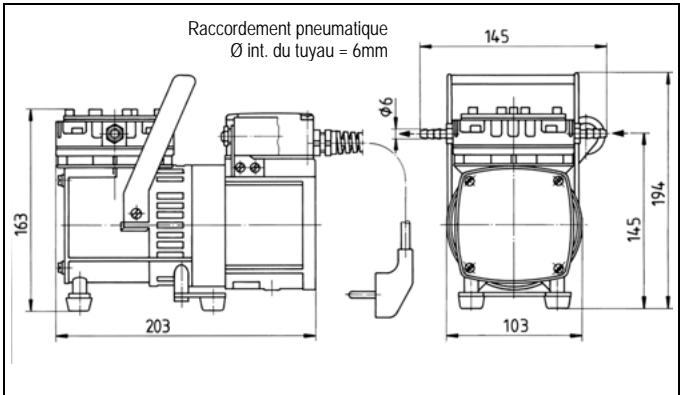

DIMENSIONS (mm)

Tolerances des dimensions suivant DIN ISO 2768-1, classe de tolerance V

N022 AN.18

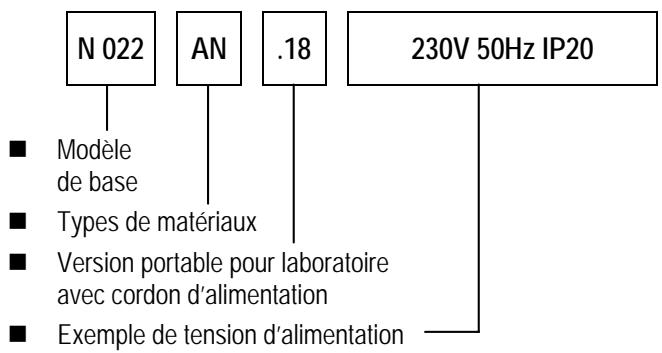

Référence des appareils

Exemple de construction de reference :

Accessoires

N022
Désignation	Référence	Remarques
Filtre silencieux d'aspiration	000346	1/8'' G
Soupape de sécurité 0,5-4bar	000351	Pour N022
Combiné valve manomètre	000349	Côté refoul.
Combiné valve vacuomètre	000350	Côté aspir.

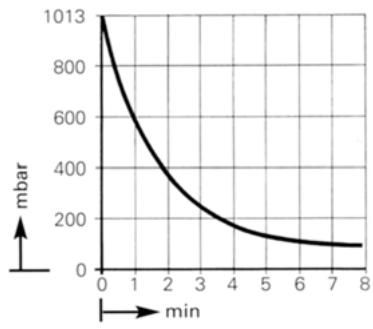

Evacuation d'un réserve de 20 litres

N022 AN.18
