PXW-Z90V - Caméscope SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope numérique 4K
Marque	Sony
Modèle	PXW-Z90V
Capteur	Capteur Exmor R CMOS rétroéclairé de type 1/2,3 (7,76 mm)
Objectif	ZEISS Vario-Sonnar T*, 10× optique, F1,8-F3,4, diamètre du filtre 52 mm
Formats d'enregistrement	XAVC S 4K (3840×2160), XAVC S HD (1920×1080), AVCHD, MP4
Viseur	0,6 cm (type 0,24) couleur, équivalent à 1 555 200 points
Écran LCD	7,5 cm (type 3,0), 16:9, 921 600 pixels, tactile
Projecteur intégré	DLP, source lumineuse LED, résolution 854×480, autonomie environ 2 h 25 min (modèles AXP)
Support d'enregistrement	Mémoire interne 64 Go (modèles AX30/AXP35), carte mémoire SD/SDHC/SDXC (Classe 4 ou supérieure), Memory Stick PRO Duo / PRO-HG Duo / XC-HG Duo
Connectivité	Wi-Fi (IEEE 802.11 b/g/n), NFC, HDMI OUT, PROJECTOR IN (micro HDMI), USB intégré, prise micro, prise casque
Alimentation	Batterie rechargeable NP-FV70 (fournie), adaptateur secteur AC-L200D (100-240 V, 50/60 Hz)
Autonomie batterie (enregistrement)	Environ 135 min (XAVC S 4K 60 Mbit/s avec NP-FV70)
Dimensions (l×h×p)	Environ 71 × 78,5 × 133,5 mm (AX30) à 75 × 78,5 × 149,5 mm (AXP33/AXP35) parties saillantes incluses
Poids	Environ 585 g (AX30) à 625 g (AXP33/AXP35) unité principale seule; avec batterie NP-FV70: 685 g à 725 g
Température de fonctionnement	0 °C à 40 °C
Fonctions principales	Enregistrement 4K, SteadyShot, NIGHTSHOT, zoom Clear Image, réglages manuels (bague MANUAL), Wi-Fi/NFC, diffusion en direct, commande multicaméra, projecteur intégré (modèles AXP)
Entretien et nettoyage	Nettoyer avec un chiffon sec; éviter l'humidité, la poussière et le sable; ne pas exposer à une chaleur excessive
Sécurité	Utiliser uniquement la batterie et l'adaptateur recommandés; ne pas démonter; respecter les consignes FCC et IC
Pièces détachées et réparabilité	Contacteur revendeur Sony ou SAV agréé; batterie rechargeable NP-FV70 en option

FOIRE AUX QUESTIONS - PXW-Z90V SONY

Comment charger la batterie du Sony PXW-Z90V ?

Éteignez le caméscope, branchez l'adaptateur secteur fourni à la prise DC IN et à une prise murale. Le témoin POWER/CHG s'allume en orange et s'éteint lorsque la batterie est complètement chargée. Vous pouvez également charger via USB sur un ordinateur allumé mais le temps de charge est plus long (environ 555 min contre 205 min avec l'adaptateur).

Quels sont les formats d'enregistrement disponibles ?

Le PXW-Z90V prend en charge les formats XAVC S 4K (3840×2160, 60/100 Mbit/s), XAVC S HD (1920×1080, 50 Mbit/s), AVCHD (28 Mbit/s max) et MP4. Vous pouvez choisir le format via le menu [Format fichier].

Quelles cartes mémoire sont compatibles ?

Pour XAVC S 4K, utilisez une carte SDXC UHS-I U3 ou supérieure. Pour XAVC S HD et AVCHD, une carte SD/SDHC/SDXC de classe 4 ou supérieure. Les Memory Stick PRO Duo (Mark2), PRO-HG Duo et XC-HG Duo sont aussi compatibles. La capacité maximale testée est de 128 Go.

Comment connecter le caméscope à un smartphone ?

Installez l'application PlayMemories Mobile sur votre smartphone. Pour une connexion NFC (Android), mettez les appareils en contact. Sans NFC, activez le Wi-Fi sur le caméscope, connectez votre smartphone au SSID affiché et saisissez le mot de passe. Vous pourrez transférer des images ou utiliser le smartphone comme télécommande.

Que faire si le caméscope surchauffe ?

Le caméscope s'éteint automatiquement pour se protéger. Un message s'affiche avant l'extinction. Laissez l'appareil refroidir hors tension. Évitez une utilisation continue prolongée et n'obstruez pas les orifices de ventilation.

Comment utiliser le projecteur intégré ?

Sur les modèles FDR-AXP33/AXP35, appuyez sur la touche PROJECTOR. Sélectionnez [Image prise sur ce dispositif] ou [Image de dispositif externe] pour projeter depuis un autre appareil via HDMI. Ajustez la mise au point avec la molette PROJECTOR FOCUS. L'autonomie de projection est d'environ 2 h 25 min avec la batterie fournie.

Puis-je enregistrer des photos pendant un film ?

Oui, la fonction capture double permet de prendre une photo en appuyant sur la touche PHOTO pendant l'enregistrement vidéo. Notez que cette fonction peut être indisponible selon le réglage [Mode ENR] et [Img. par seconde].

Comment réinitialiser le caméscope aux paramètres d'usine ?

Allez dans le menu [Configuration] → [Réglages généraux] → [Réinitialiser]. Confirmez pour effacer tous les réglages, y compris la date et l'heure. Attention, les images ne sont pas supprimées.

Quelle est la durée d'enregistrement maximale avec une carte de 64 Go ?

En XAVC S 4K 60 Mbit/s, vous pouvez enregistrer environ 2 heures 5 minutes sur une carte mémoire 64 Go. Le temps réel varie selon le format et les réglages. La mémoire interne de 64 Go offre la même durée.

Comment désactiver le son du fonctionnement (bip) ?

Allez dans le menu [Configuration] → [Réglages généraux] → [Bip] et sélectionnez [Désact]. Le caméscope n'émettra plus de son lors des opérations.

MODE D'EMPLOI PXW-Z90V SONY

Caméscope numérique 4K

Mode d'emploi du caméscope

Manuel d'aide (manuel web)

Reportez-vous au « Manuel d'aide » pour des instructions détaillées sur les nombreuses fonctions du caméoscope.

Enregistrement d'images

Personnalisation de votre caméscope

Autres

HANDYCAM

Lisez ceci avant tout

Avant d'utiliser cette unité, veuillez lire attentivement ce manuel et le conserver pour de futures références.

Aide-mémoire

Les numéros de modèle et de série se situant sous l'appareil. Prendre en note le numéro de série dans l'espace prévu ci-dessous. Se reporter à ces numéros lors des communications avec le détaillant Sony au sujet de ce produit.

Modèle no FDR-

No de série

Modèle no AC-

No de série

Avertissement

Pour réduire les risques d'incendie ou d'électrocution,

1) n'exposez l'appareil à la pluie ou à l'humidité; 2) ne placez pas d'objets remplis de liquides (vases, etc.) sur l'appareil.

N'exposez pas les piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc.

Consignes de sécurité importantes

CONSERVEZ CES

INSTRUCTIONS.

• Lisez ces instructions.
• Conservez ces instructions.
• Respectez tous les avertissements.
• Suivez toutes les instructions.
• N'utilisez pas cet appareil à proximité de l'eau.
• Nettoyez-le uniquement avec un chiffon sec.
• N'obstruiez pas les orifices de ventilation. Installez-le conformément aux instructions du fabricant.
• Ne placez pas l'appareil à proximité d'une source de chaleur, telle qu'un radiateur, registre de chaleur, une cuisinière ou tout autre appareil (y compris un amplificateur) qui produit de la chaleur.
• Ne désactiver pas le dispositif de sécurité de la fiche polarisée ou dotée d'une broche de mise à la terre. Une fiche polarisée dispose de deux broches dont l'une est plus large que l'autre. Une broche de mise à la terre dispose de deux broches et d'une troisième pour la mise à la terre. Cette broche plus large ou cette troisième broche visent à assurer votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise murale, consultez un électricien afin de replacer la prise absollée.
• Faites en sorte que le cordon d'alimentation ne puisse être ni piétiné, ni pinçé
• N'utilisez que les accessoires/fixations spécifiés par le fabricant. Utilisez uniquement le chariot, le support, le trépied, la fixation ou la table spécifique par le fabricant ou vendu avec l'appareil. Si vous utilisez un chariot, déplacez l'ensemble avec précaution afin d'éviter toute blessure si l'appareil bascule.

• Débranchez l'appareil pendant les orages ou si vous ne l'utilisez pas pendant une longue période. Pour toute réparation, désésez-vous à un technician qualifié. Un travail de réparation est nécessaire lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé(e), si du liquide ou des objets ont pénétré à l'intérieur de l'appareil, si ce dernier a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou s'il a été échappé.
• Si la forme de la fiche ne correspond pas à la prise de courant, utilisez un adaptateur de fiche de branchement de configuration adaptée.

Réprésentation des fiches des cordons d'alimentation CA des pays ou régions du monde

Type A (américain)

Type B (anglais)

Type BF (anglais)

Type B3 (anglais)

Type C (CEE)

Type SE (CEE)

Type O (océanien)

La tension d'alimentation et le type de fiche représentatifs sont décrits dans le tableau suivant.

Il est possible que plusieurs types de fiches et tensions d'alimentation soient utilisés dans une région.

Attention : il convient d'utiliser un cordon d'alimentation satisfaisant aux exigences de chaque pays.

• Pour les États-Unis uniquement

Utilisez un cordon d'alimentation fourni.

Europe

Pays/régions	Tension	Fréquence (Hz)	Type de fiche
Autruche	230	50	C
Belgique	230	50	C
Républiqueutschèque	220	50	C
Danemark	230	50	C
Finlande	230	50	C
France	230	50	C
Allemagne	230	50	C
Grèce	220	50	C
Hongrie	220	50	C
Islande	230	50	C
Irlande	230	50	C/BF
Italie	220	50	C
Luxembourg	230	50	C
Pays-Bas	230	50	C
Norvège	230	50	C
Pologne	220	50	C
Portugal	230	50	C
Roumanie	220	50	C
Russia	220	50	C
Slovaquie	220	50	C
Espagne	127/230	50	C
Suède	230	50	C
Suisse	230	50	C
Royaume-Uni	240	50	BF

Asie

Pays/régions	Tension	Fréquence (Hz)	Type de fiche
Chine	220	50	A
Hong Kong	200/220	50	BF
Inde	230/240	50	C
Indonésie	127/230	50	C
Japon	100	50/60	A
République de Corée	220	60	C
Malaisie	240	50	BF
Philippines	220/230	60	A/C
Singapour	230	50	BF
Taiwan	110	60	A
Thaïlande	220	50	C/BF
Vietnam	220	50	A/C

Océanie

Pays/régions	Tension	Fréquence (Hz)	Type de fiche
Australie	240	50	O
Nouvelle-Zélande	230/240	50	O

Amérique du nord

Pays/régions	Tension	Fréquence (Hz)	Type de fiche
Canada	120	60	A
États-Unis	120	60	A

Amérique centrale

Pays/régions	Tension	Fréquence (Hz)	Type de fiche
Bahamas	120/240	60	A
Costa Rica	110	60	A
Cuba	110/220	60	A/C
République dominicaine	110	60	A
El Salvador	110	60	A
Guatemala	120	60	A
Honduras	110	60	A
Jamaïque	110	50	A
Mexique	120/127	60	A
Nicaragua	120/240	60	A
Panama	110/220	60	A

Amérique du sud

Pays/régions	Tension	Fréquence (Hz)	Type de fiche
Argentine	220	50	C/BF/O
Brésil	127/220	60	A/C
Chili	220	50	C
Colombie	120	60	A
Pérou	220	60	A/C
Venezuela	120	60	A

Moyen-Orient

Pays/régions	Tension	Fréquence (Hz)	Type de fiche
Iran	220	50	C/BF
Irak	220	50	C/BF
Israël	230	50	C
Arabie Saoudite	127/220	50	A/C/BF
Turquie	220	50	C
EAU	240	50	C/BF

Afrique

Pays/régions	Tension	Fréquence (Hz)	Type de fiche
Algérie	127/220	50	C
République	220	50	C
démocratique du Congo
Egypte	220	50	C
Ethiopie	220	50	C
Kenya	240	50	C/BF
Nigeria	230	50	C/BF
Afrique du Sud	220/230	50	C/BF
Tanzanie	230	50	C/BF
Tunisie	220	50	C

Batterie

Toute erreur de manipulation de la batterie peut provoquer son explosion, entraîner un incendie, voire même des brûlures de substances chimiques. Respectez les précautions suivantes :

• Ne démontez pas la batterie.
• N'écrasez et n'exposez pas la batterie à des chocs ou à une force extérieure. Vous ne devez pas la frapper avec un marteau, la laisser tomber ou marcher dessus.
• Ne court-circuitez pas les bornes de la batterie et maintenez-les à l'écart de tout contact avec des objets métalliques.
• N'exposez pas la batterie à des températures supérieures à 60°C (140^), notamment les rayons directs du soleil ou l'habitacle d'un véhicule garé au soleil. N'incinérez pas la batterie et ne la jetez pas au feu.
• Ne manipulez jamais des batteries lithium-ion qui sont endommagées ou présentent une uite. Veillez à recharger la batterie à l'aide d'un chargeur Sony authenticate ou d'un appareil capable de la recharger. Tenez la batterie hors de la portée des petits enfants.
• Gardez la batterie au sec.
• Remplacez-la uniquement par une batterie de même type ou d'un type équivalent recommandé par Sony.
• Mettez les batteries au rebut sans attendre, de la manière décrite dans les instructions.

Adaptateur secteur

N'utilisez pas un adaptateur secteur situé dans un espace restreint, par exemple entre un mur et un meuble. Lorsque vous utilisez l'adaptateur secteur, branchez-le à une prise murale se trouvant à proximité. En cas de dysfonctionnement lors de l'utilisation de l'appareil, débranchez immédiatement l'adaptateur secteur de la prise murale.

Remarque sur le cordon d'alimentation

Le cordon d'alimentation est conçu pour être utilisé exclusivement avec ce camoscope et ne doit en aucun cas être utilisé avec un autre appareil électrique.

Même si votre camoscope est mis hors tension, l'appareil est toujours alimenté tant qu'il est raccordé à la prise secteur via l'adaptateur.

Une pression sonore excessive des écouteurs ou du casque peut provoquer des pertes d'audition.

Recyclage des accumulateurs aux IONS de lithium

Les accumulateurs aux ions de lithium sont recyclables. Vous pouvez contribuer à préserver

l'environnement en rapportant les piles usagées dans un point de collecte et de recyclage le plus proche.

Pour plus d'informations sur le recyclage des accumulateurs, téléphonez au numéro gratuit 1-800-822-8837 (États-Unis et Canada uniquement), ou visitez http://www.call2recycle.org/

Avertissement: Ne pas utiliser des accumulateurs aux ions de lithium qui sont endommagés ou qui fuient.

Batterie

Cet appareil est conforme à la section 15 des règlements FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer son fonctionnement indésirable.

Cet appareil est conforme aux exigences de la FCC (Commission française des communications) et d'IC (Industrie Canada) relatives aux limites d'exposition aux radiations énoncées pour un environnement non contrôlé. Il est également conforme aux directives de la FCC en matière d'exposition aux fréquences radioélectriques (RF) énoncées, ainsi qu'aux normes d'IC relatives à l'exposition aux fréquences radioélectriques énoncées au CNR-102 (Cahier des charges sur les normes radioélectriques).

Cet appareil présente des niveaux très peu élevés d'énergie RF, réputés conformes sans test du débit d'absorption spécifique (SAR).

Pour toute question au sujet de cet appareil, appeler :

Sony Centre d'information à la clientèle 1-800-222-SONY (7669). Le numéro ci-dessous concerne seulement les questions relevant de la Commission fédérale des communications des États-Unis (FCC).

Information réglementaire

Déclaration de conformité

Nom commercial : SONY No de module : FDR-AX33 Responsible : Sony Electronics Inc. Adresse : 16530 Via Esprillo, San Diego, CA 92127 E.-U. No de téléphone : 858-942-2230

Cet appareil est conforme à la Partie 15 de la réglementation de la FCC des États-Unis. Son utilisation est soumise aux deux conditions suivantes: (1) Cet appareil ne doit pas générer d'interférences nuisibles et (2) il doit être en mesure d'accepter toute interférence reçue, y compris les interférences pouvant générer un fonctionnement indésirable.

Cet équipement ne doit pas être co-situé ou utilisé en conjunction avec une autre antenne ou émetteur.

Avertissement

Par la présente, vous êtes avisé du fait que tout changement ou toute modification ne faisant pas l'objet d'une autorisation expresse dans le présent manuel pourrait annuler votre droit d'utiliser l'appareil.

L'appareil a été testé et est conforme aux exigences d'un appareil numérique de Classe B, conformément à la Partie 15 de la réglementation de la FCC.

Ces critères sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. L'appareil génère, utilise et peut émettre des fréquences radio ; s'il n'est pas installé et utilisé conformément aux instructions, il pourrait provoquer des interférences nuisibles aux communications radio. Cependant, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines conditions particulières. Si l'appareil devait provoquer des interférences nuisibles à la réception radio ou à la télévision, ce qui peut être démontré en allumant et éteignant l'appareil, il est recommandé à l'utilisateur d'essayer de corriger cette situation par l'une ou l'autre des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil dans une prise ou sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le détaillant ou un technicien expérimenté en radio/téléviseurs.

Le câble d'interface fourni doit être utilisé avec l'appareil pour que celui-ci soit conforme aux critères regissant les appareils numériques, conformément à la sous-partie B de la Partie 15 de la réglementation de la FCC.

Pour les utilisateurs au canada

Le appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exemples de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) cet appareil doit accepter tout brouillage, y compris un brouillage qui pourrait provoquer un fonctionnement inopportun de l'appareil.

Avis aux consommateurs des pays appliquant les directives UE

Pour toute question relative à la conformité des produits dans l'UE : Sony Deutschland GmbH, Hedelfinger Straße 61, 70327 Stuttgart, Allemagne

Par la présente Sony Corporation déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante :

http://www.compliance.sony.de/

Avis

Si l'électricité statique ou les champs électrostatiques entraînent une interruption lors du transfert des données (échec), redémarrez l'application ou débranchez, puis rebranchez le cable de connexion (USB, etc.).

Cet appareil a été testé et jugé conforme aux limites établies par la réglementation EMC visant l'utilisation de câbles de connexion de moins de 3 mètres (9,8 pi.).

Le champ électromagnétique à des fréquences particulières peut avoir une incidence sur l'image et le son de cet appareil.

Élimination des piles et accumulateurs et des équipements électriques et électroniques usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l'accumulateur ou sur l'emballage, indique que le produit et les piles et

accumulateurs fournis avec ce produit ne doit pas être traités comme de simples déchets ménagers.

Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb.

En vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles.

Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité de données nécessitant une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un Service Technique qualifié pour effectuer son remplacement. En rapportant votre produit électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié, vous assurez que le produit, la pile ou l'accumulateur incorporé sera traité correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre produit, reportez-vous au manuel d'utilisation.

Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Pour les clients à

Complies with

IDA Standards

DB00353

Ce manuel décrit des appareils compatibles 1080 60i et 1080 50i.

Pour savoir si votre caméscope est compatible 1080 60i ou 1080 50i, vérifiez la présence des indications suivantes sur le bas de l'appareil.

Appareil compatible 1080 60i : 60i

Appareil compatible 1080 50i : 50i

En savoir plus sur le caméscope (manuel d'aide)

Le Manuel d'aide est un manuel en ligne. Consultez-le pour des instructions détaillées sur les nombreuses fonctions du caméoscope.

Accédez à la page de l'assistance de Sony.

http://rd1.sony.net/help/cam/1510/h_zz/

Dans le Manuel d'aide, vous trouverez des informations complémentaires, notamment sur les fonctions suivantes.

• Créateur de Sélection Film Diffus. cont. en direct Comm. multicamera
• Lecture recadrage

Table des matières

Lisez ceci avant tout 2

En savoir plus sur le caméscope (Manuel d'aide) 12

Sélection du format d'enregistrement des films 13

Préparation 16

Éléments fournis 16

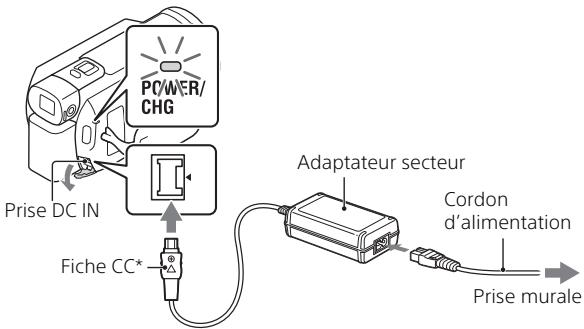

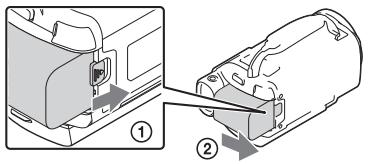

Chargement de la batterie...17

Mise sous tension 20

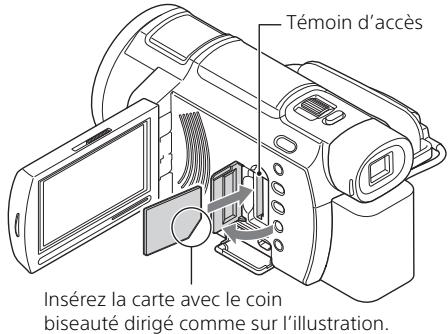

Insertion d'une carte mémoire 21

Enregistrement/lecture 23

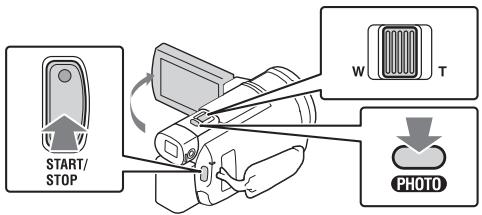

Enregistrement 23

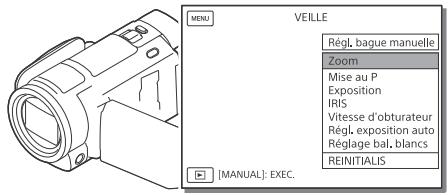

Utilisation des fonctions de réglages manuels 26

Lecture 27

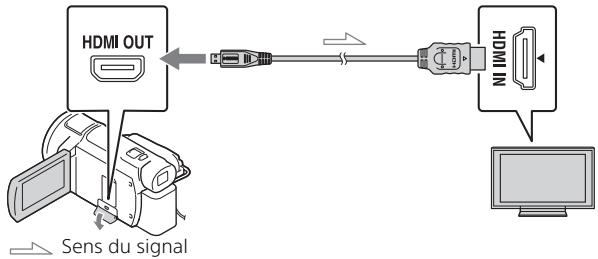

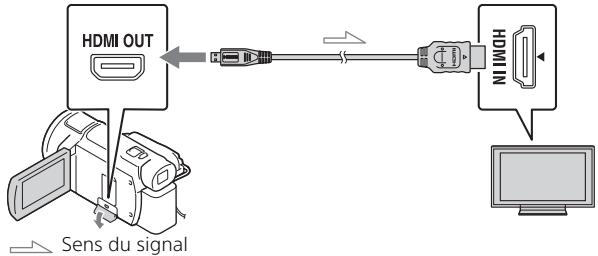

Affichage des images sur un téléviseur 31

Affiche d'images à l'aide du projecteur intégré (FDR-AXP33/AXP35) 35

Enregistrement d'images 36

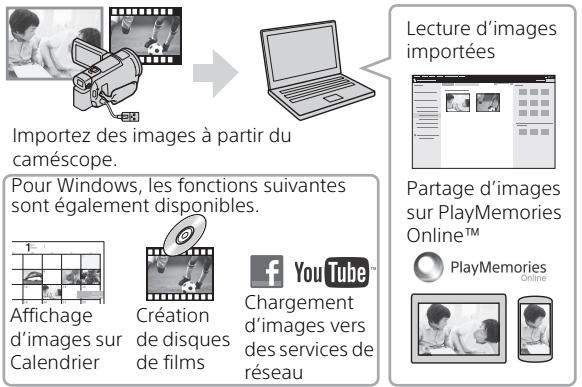

Utilisation de PlayMemories HomeTM 36

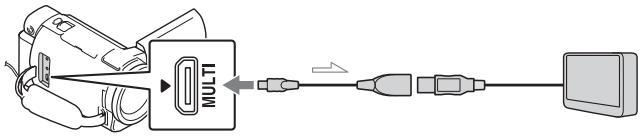

Connexion d'un dispositif de stockage externe 37

Utilisation de la fonction Wi-Fi 39

Personnalisation de la nuit caméroscope 44

Utilisation des menus 44

Precautions 47

Spécifications 50

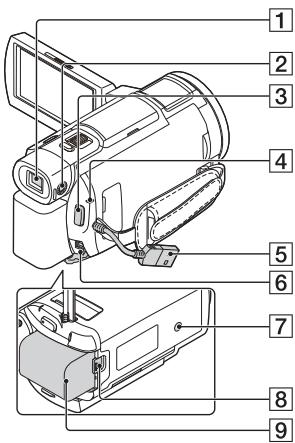

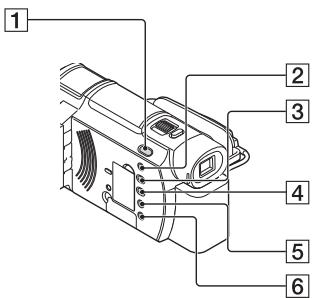

Éléments et commandes 54

Index 58

Sélection du format d'enregistrement des films

Le caméscope est compatible avec le format XAVC S.

Qu'est-ce que le format XAVC s?

XAVC S est un format d'enregistrement qui permet d'effectuer une grande compression des images haute résolution (4K, par exemple) avec MPEG-4 AVC/H.264 et de les enregistrer au format de fichier MP4. Il permet d'obtenir une qualité d'image élevée tout en conservant une taille de données correcte.

Formats d'enregistrement disponibles et leurs caractéristiques

	XAVC S 4K	XAVC S HD	AVCHD
Pixels	3840 × 2160	1920 × 1080	1920 × 1080
Débit binaire	60 Mbps/100 Mbps	50 Mbps	28 Mbps max.
Caracteristiques	Enregistre les images au format 4K. Nous vous recommendons l'enregistrement à ce format même si vous ne disposez pas de téléviseur 4K pour l'instant. Vous pourrez aussi profiter de ce format 4K dans le futuror.	Le volume d'informations est plus important qu'avac le format AVCHD, permettant l'enregistrement d'images d'une qualité.	Ce format est compatible avec les apparueils d'enregistrement autres que les ordinateurs.

• Le débit binaire indique la quantité de données enregistrées sur une certaine période.

Format d'enregistrement et mode de prise de vue disponible

Format d'enregistrement	XAVC S 4K	XAVC S HD	AVCHD
Mode de prise de vue	Film	Film ENR. à vitesse élevé	Film ENREG. lent régulier Prise de vue golf

• Vous pouvez changer le format d'enregistrement en sélectionnant

MENU → [Qualité image/Taille] → [□ Format fichier]

Méthode de stockage

Format d'enregistrement	Méthode de stockage	Qualité d'images enregistrées au format	Page
XAVC S 4K	Ordinateur avec logiciel PlayMemories Home™ • Dispositif de stockage externe	XAVC S 4K	36
XAVC S HD		XAVC S HD	36
AVCHD	Ordinateur, avec le logiciel PlayMemories Home	AVCHD	36
	Dispositif de stockage externe	AVCHD	37

• Consultez le site Web suivant pour connaître l'environnement de stockage le plus récent.

http://www.sony.net/

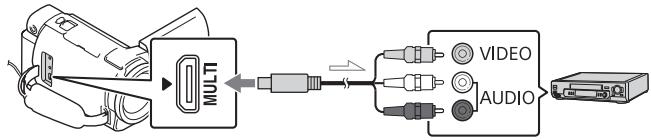

• Vous pouvez enregistrer des images en vous raccordant à un enregistreur à l'aide d'un cable AV analogique (vendu séparément). Les films sont copiés avec une qualité d'image standard.
• âble adaptateur USB VMC-UAM2 (vendu séparément).

Pour transférer des images vers un smartphone

Vous pouvez transférer des images MP4 vers un smartphone connecté au caméoscope via une connexion Wi-Fi (page 39). Le format MP4 est ajusté au téléchargement sur Internet. Quand [ENREG video double] est réglé sur [Act], le caméoscope enregistre les films au format XAVC S 4K, au format XAVC S HD ou au format AVCHD tout en les enregistrant simultanément au format MP4.

Éléments fournis

Les numéros entre ( ) indiquent la quantité fournie.

Tous les modèles

Caméscope (1) Adaptateur secteur (1)

Cordon d'alimentation (1)

• Câble de raccordement USB complémentaire (1)

Le câble de raccordement USB complémentaire est conçu pour une utilisation avec ce caméscope uniquement. Utilisez-le lorsque le câble USB intégré du caméscope est trop court pour le raccordement.

Cable HDMI (1)

• Mode d'emploi du caméscope (ce manuel) (1)
• Batterie rechargeable NP-FV70 (1)

Chargement de la batterie

1 Éteignez votre caméroscope en fermant l'écran LCD, rétractez le viseur* et montez la batterie.

* Modèles avec viseur (FDR-AX33/AXP33/AXP35) uniquement

2 Raccordez l'adaptateur secteur et le cordon d'alimentation à votre caméoscope et à la prise murale.

• Alignez le symbole ▲ de la fiche CC sur celui de la prise DC IN.
• Le témoin POWER/CHG (chargement) orange s'allume.
• Le témoin POWER/CHG (chargement) s'éteint lorsque la batterie est complètement chargée. Débranchez l'adaptateur secteur de la prise DC IN du caméscope.

Chargement de la batterie à l'aide de votre ordinateur

Mettez le caméscope hors tension, puis raccordez-le à un ordinateur actif, en utilisant le câble USB intégré (page 56).

• Modifiez le réglage de votre ordinateur afin qu'il ne passe pas à l'état de veille (veille prolongée) avant de charger le caméscope.

Temps de chargement estimé de la batterie fournie (en minutes)

Batterie	Adaptateur secteur (fourni)	Ordateur
NP-FV70	205	555

• Les temps de chargement sont mesurés lors du chargement d'une batterie déchargée à sa pleine capacité à une température ambiant de 25°C (77°F).
• Les temps de chargement sont mesurés sans utiliser le câble de raccordement USB complémentaire.

Temps d'enregistrement et de lecture estimés à l'aide de la batterie fournie (en minutes)

Batterie	Temps d'enregistrement		Temps de lecture
	Continu	Type
NP-FV70	135	65	235

• Les temps d'enregistrement et de lecture sont mesurés en utilisant le caméoscope à 25°C (77°F).
• Les temps d'enregistrement sont mesurés lors de l'enregistrement de films avec les réglages par défaut ([Format fischier]: [4K]XAVC S 4K], [Mode ENR]: [60Mbps, [ENREG video double]: [Désact]).
• Le temps d'enregistrement type correspond à des prises de vue avec marche/arrêt, changement de [Mode prise de vue] et utilisation du zoom.
• Le temps d'enregistrement correspond au temps d'enregistrement avec l'écran LCD ouvert.

Pour utiliser votre caméscope raccordé à la prise murale

Connectez le caméoscope à la prise murale comme expliqué dans la section « Chargement de la batterie »

Pour retirer la batterie

Éteignez votre caméoscope. Faites glisser la manette de déblocage BATT (battery) (①) et retirez la batterie (②).

Pour charger la batterie à l'étranger

Vous pouvez charger la batterie dans n'importe quel pays et n'importe quelle région à l'aide de l'adaptateur secteur fourni avec notre caméscope, dans la limite de 100 V - 240 V CA, 50 Hz/60 Hz.

• N'utilisez pas de transformateur de tension électronique.

Ouvrez l'écran LCD de votre caméscope et mettez-le sous tension.

• Vous pouvez également mettre le caméoscope sous tension en sortant le viseur (modèles avec viseur (FDR-AX33/AXP33/AXP35) uniquement).

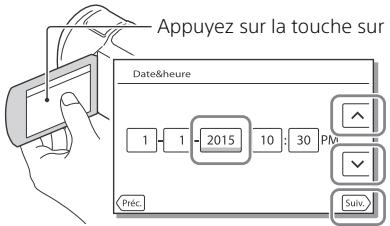

En vous reportant aux instructions affichées sur l'écran LCD, sélectionnez la langue, la zone géographique, heure d'été ou heure d'été, le format de la date et la date et l'heure.

• Pour accéder à la page suivante, appuyez sur [Sui].
• Pour couper l'alimentation, fermez l'écran LCD. Si le viseur est sorti, rentrez-le (modèles avec viseur (FDR-AX33/AXP33/AXP35) uniquement).
• Pour régler à nouveau la date et l'heure, sélectionnez [MENU] → [Configuration] → [Réglages horloge] → [Régl. date&heure]. (Si vous n'avez pas utilisé le caméscope depuis plusieurs mois)
• Pour couper le son de fonctionnement, sélectionnez [MENU] → [Configuration] → [Réglages généraux] → [Bip] → [Désact].

Insertion d'une carte mémoire

1 Ouvrez le cache et insérez la carte mémoire jusqu'à ce qu'elle s'enclenche.

• L'écran [ préparation du fichier de la base de données d'images. Veuillez patienter.] s'affiche si vous insérez une nouvelle carte mémoire. Patientez jusqu'à ce que l'écran disparaisse.
• Pour sélectionner une carte mémoire comme support d'enregistrement, sélectionnez [MENU] → [Configuration] → [Réglages support] → [Sélection support] → [Carte mémoire] (FDR-AX30/AXP35).
• Pour éjecter la carte mémoire, ouvrez le cache et appuyez délicatement une fois sur la carte mémoire.

Types de cartes mémoire compatibles avec le caméscope

	Classe de vitesse SD	Capacité (fonctionnement vérifié)
Carte mémoire SDXC*	Classe 10 ou supérieure	Jusqu'à 128 Go

• Utilisez une carte mémoire SDXC UHS-I U3 ou une carte mémoire plus rapide lorsque vous sélectionnez le mode d'enregistrement 100Mbps ou supérieur.

	Classe de vitesse SD	Capacité (fonctionnement vérifié)
Carte mémoire SD/carté mémoire SDHC/carté mémoire SDXC	Classe 4 ou supérieure	Jusqu'à 128 Go
Memory Stick PRO DuoTM (Mark2)/Memory Stick PRO-HG DuoTM	-	Jusqu'à 32 Go
Memory Stick XC-HG DuoTM		Jusqu'à 64 Go

Pour formater le support d'enregistrement

• Pour garantir un fonctionnement correct de la carte mémoire, il est recommandé de la formater avec votre caméscope avant la première utilisation.
• Pour formater la carte mémoire, sélectionnez [MENU] → [Configuration] → [Réglages support] → [Formater] → le support d'enregistrement souhaité → OK.
• Le formatage de la carte mémoire effacera toutes les données qu'elle contient et ces données seront irrécupérables. Enregistrez les données importantes sur un ordinateur, etc.

Remarques

• Les films enregistrés sur des Memory Stick XC-HG Duo ou des cartes mémoire SDXC ne peuvent pas être importés ou lus, sur des ordinateurs ou des appareils AV qui ne prennent pas en charge le système de fichiers exFAT*, en connectant le caméscope à ces appareils à l'aide du câble USB. Vérifie auparavant que l'équipement connecté prend en charge le système exFAT. Si vous connectez un équipement qui ne prend pas en charge le système exFAT et que l'écran de formatage s'affiche, n'effectuez pas le formatage. Toutes les données enregistrées seront perdues.
• exFAT est un système de fichiers utilisé pour les Memory Stick XC-HG Duo et cartes mémoires SDXC.

Enregistrement de films

1 Ouvrez l'écran LCD et appuyez sur START/STOP pour commencer à enregistrer.

Manette de zoom motorisé

• Pour arrêter l'enregistrement, appuyez de nouveau sur START/STOP.
• Les options disparaissent de l'écran LCD lorsque vous n'utilisez pas le caméoscope pendant plusieurs secondes. Pour afficher à nouveau les options, appuyez n'importe où, sauf sur les boutons de l'écran LCD.

Remarques

• Pendant l'enregistrement des films au format XAVC S 4K 100Mbps ou XAVC S 4K 60Mbps, les signaux vidéo (signal de sortie HDMI/signal de sortie du câble AV) ne sont pas envoyés au support externe.

Pour enregistrer simultanément des films MP4 (ENREG video double)

Lorsque [ENREG video double] est réglé sur [Act], le caméoscope enregistre les films au format MP4 tout en les enregistrant simultanément au format XAVC S 4K, au format XAVC S HD ou au format AVCHD.

Sélectionnez [MENU] → [Qualité image/Taille] → [ENREG video double] → le réglage souhaité.

• Le format MP4 est pratique pour visionner vos films sur un smartphone, les télécharger sur un réseau ou sur le Web.

Enregistrement de photos pendant l'enregistrement d'un film (capture double)

Vous pouvez enregistrer des photos en même temps qu'un film en appuyant sur PHOTO.

Remarques

• Il se peut que vous ne puissiez pas prendre de photos selon le paramètre défini dans [Mode ENR] et [Img. par seconde].
• Vous ne pouvez pas définir la séparation de la destination de stockage (mémoire interne/carte mémoire) des photos et des films (FDR-AX30/AXP35).

Pour supprimer la voix de la personne qui enregistre le film (suppression ma voix)

Appuyez sur (Suppression ma voix) (page 56). La voix de la personne qui enregistre le film sera supprimée.

Temps d'enregistrement approximatif disponible

Format de film	Mémoire interne*1	Carte mémoire (64 Go)
XAVC S 4K	2 h. 5 min.*2	2 h. 5 min.

• FDR-AX30/AXP35 uniquement *2 Si vous souhaitez enregistrer jusqu'à la durée d'enregistrement maximale, vous devez supprimer le film de démonstration de ce produit (FDR-AX30/AXP35).
• Lorsque vous enregistrez en appliquant le réglage par défaut : [Format cahier] : [4K XAVCS 4K], [Mode ENR] : [60Mbps 60], [ENREG video double] : [Déact] Lorsque vous utilisez une carte mémoire Sony.
• Le temps d'enregistrement réel ou le nombre de photos pouvant être enregistrées s'affiche sur l'écran LCD pendant l'enregistrement.

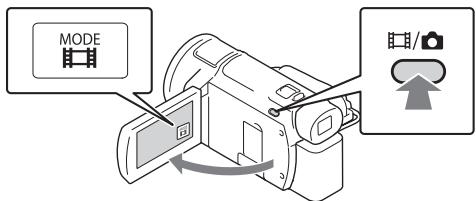

1 Ouvrez l'écran LCD et sélectionnez [MODE] → (Photo).

• Vous pouvez également commuter (Film) et (Photo) en appuyant sur la touche / (Mode prise de vue) (FDR-AX33/ AXP33/AXP35). 2 Appuyez légèrement sur PHOTO pour procéder à la mise au point, puis appuyez complètement sur cette touche.

Manette de zoom motorisé

• Lorsque la mise au point est correctement réglée, le témoin de verrouillage AE/AF s'affiche sur l'écran LCD.

Attribution d'une option de menu à la bague MANUAL

1 Maintenez la touche MANUAL (page 55) enfoncée pendant quelques secondes.

• Les options de menu que vous pouvez commander à l'aide de la bague MANUAL apparaisent sur l'écran [Régl. bague manuelle].

2 Tournez la bague MANUAL (page 55) pour sélectionner l'option à attribuer, puis appuyez sur la touche MANUAL.

Réglage manuel à l'aide de la bague MANUAL

Appuyez sur MANUAL pour basculer en mode de réglage manuel. Tournez la bague MANUAL pour procéder au réglage.

• Pour revenir au mode de réglage automatique, appuyez de nouveau sur la touche MANUAL.
• Quand la fonction Zoom est attribuée, le réglage ne peut être effectué qu'en tournant la bague MANUAL.

Ouvrez l'écran LCD et appuyez sur la touche

(Appuyez Images) du caméscope pour passer en mode de lecture.

• L'écran de visualisation d'événement s'affiche après quelques secondes.

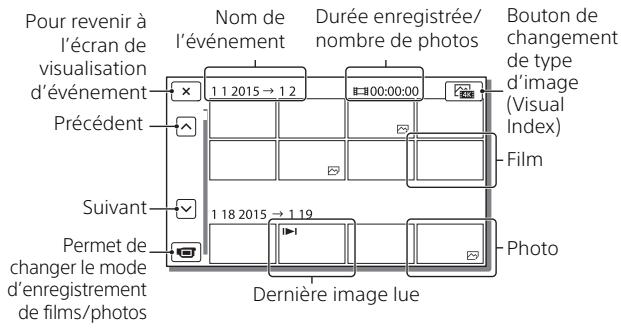

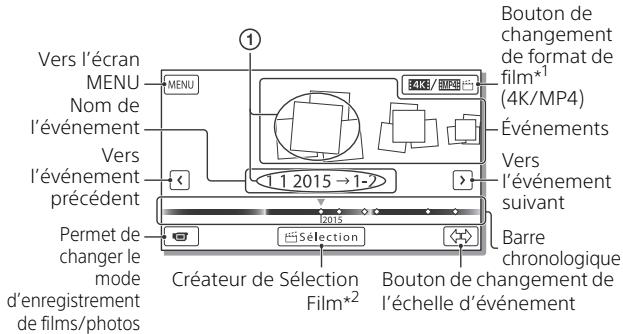

2 Sélectionnez < / > pour déplacer l'événement désiré vers le centre, puis sélectionnez la partie entourée d'un cercle (1) sur la figure.

^1 L'icône varie en fonction du réglage [Format fichier]. 2 Créateur de Sélection Film s'affiche lorsque Format de film est réglé sur AVCHD.

• Les photos et les films sont stockés sur le même support d'enregistrement (mémoire interne/carte mémoire). (FDR-AX30/AXP35)
• Pour sélectionner les films XAVC S ou les films AVCHD que vous souhaitez lire, modifier ou copier vers d'autres appareils, sélectionnez [MENU] → [Qualité image/Taille] → [Format fichier].
• Dans le cas des films XAVC S 4K, vous pouvez seulement direaux qui possedent la cadence d'image selectionnée. Sélectionnez la cadence d'image en fonction des films que vous souhaitez dire.

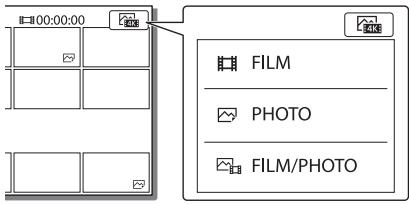

Pour passer des films aux photos et inversement (Visual Index)

Sélectionne le type d'image du choix.

1 Opérations de lecture

Volume	Précédent/suivant
Supprimer	Avance rapide/retour rapide
Contexte	Lecture/pause
Arrêt	Lecture/Arrêt de la lecture de diaporamas
Vidéo cliché mvmnt	Aj. interval. mouvmt

Pour supprimer des images

Sélectionnez [MENU] → [Qualité image/Taille] → [Format fichier] → le format des images à supprimer. • Le format disponible varie en fonction du réglage [Format fichier]. Sélectionnez [Éditer/Copier] → [Supprimer] → [Plusieurs images] → et le type d'image à supprimer. Appuyez sur les images à supprimer pour afficher le repère ✔, puis sélectionnez OK.

Basculement vers MP4

Sélectionnez le « Bouton de changement de format de film »

Bouton de changement de format de film

L'écran Sélection format film s'affiche.

Sélectionnez le format du film.

Pour copier des images de la mémoire interne vers une carte mémoire (fdr-ax30/axp35)

① Sélectionnez [MENU] → [Éditer/Copier] → [Copier] → [Mémoire interne → Carte mémoire] → [Plusieurs images]. ② Sélectionnez le type d'image à copier. ③ Appuyez sur les images à copier pour afficher le repère✔, puis sélectionnez OK. ④ Sélectionnez OK.

Lecture d'images

Les images prises en charge peuvent être soumises à des restrictions selon la combinaison du format du film au moment de l'enregistrement, du type d'image de lecture sélectionné sur l'écran de visualisation d'événement et des paramètres de sortie HDMI.

1 Branchez la prise HDMI OUT du caméscope à la prise HDMI IN d'un téléviseur à l'aide du câble HDMI fourni.

Comment définir les images de lecture

Format de film	Téléviseur	[Résolution HDMI]	Visual Index (page 29)	Qualité d'image de lecture
XAVC S 4K	Téléviseur 4K	[Auto], [2160p/1080p]	FILM PHOTO FILM/ PHOTO	Qualité d'image 4K
		[1080p], [1080i], [720p]	FILM FILM/ PHOTO	Qualité d'image haute définition (HD)
			PHOTO	Qualité d'image 4K*
	Téléviseur haute définition	[Auto], [1080p], [1080i], [720p]	FILM PHOTO FILM/ PHOTO	Qualité d'image haute définition (HD)
XAVC S HD AVCHD	4K Téléviseur ou téléviseur haute définition	[Auto], [2160p/1080p], [1080p], [1080i], [720p]	FILM FILM/ PHOTO	Qualité d'image haute définition (HD)
			PHOTO	Qualité d'image 4K (en cas de connexion à un téléviseur 4K)*

• La résolution correspondra à la résolution HDMI définie sur votre caméscope.
• Les images seront lues quand [Résolution HDMI] est réglé sur [Auto] (réglage par défaut).
• Si les images ne sont pas lues correctement avec le réglage [Auto], modifiez le paramètre [Résolution HDMI]. Sélectionnez [MENU] → [Configuration] → [Connexion] → [Réolution HDMI] → le réglage souhaité.
• Si votre téléviseur ne possède pas de prise HDMI, raccordez le Multi/ micro connecteur USB du caméoscope aux prises d'entrée video/ audio du téléviseur à l'aide d'un cable AV (vendu séparation).

Connexion de votre caméoscope à un téléviseur compatible réseau

Connectez le caméoscope à un point d'accès avec un paramètre de sécurité (page 42). Appuyez sur (Afficher Images) sur le caméoscope, puis sélectionnez [MENU] → [Sans fil] → [Fonction] → [Visionner sur TV] → type d'image à dire.

• Vous ne pouvez dire que des films AVCHD, des films MP4 et des photos.

Lecture de films recadrés (lecture recadrage) enregistrés au format XAVC s 4K

Vous pouvez lire des films enregistrés au format de fichier XAVC S 4K tout en agrandissant et en recadrant la partie que vous souhaitez regarder, ainsi que tout en agrandissant la scène jusqu'à la qualité d'image haute définition intégrale.

1 Modifiez le réglage de sortie HDMI pour la reproduction des films 4K. Sélectionnez [MENU] → [Configuration] → [Transmission] → [Résolution HDMI] → le réglage souhaité. 2 Branchez la prise HDMI OUT du caméoscope à la prise HDMI IN d'un téléviseur à l'aide du câble HDMI fourni.

Téléviseur	[Résolution HDMI]
Téléviseur 4K	[Auto]*, [2160p/1080p]*, [1080p], [1080i], [720p]
Téléviseur haute définition	[Auto], [1080p], [1080i], [720p]

• L'écran devient blanc pendant quelques secondes quand vous activez ou désactivez la fonction de lecture de films recadrés.

Appuyez sur _ON (recadrage activé) sur l'écran LCD au cours de la lecture, puis sélectionnez la partie à recadrer en appuyant dessus.

• L'image de lecture est recadrée avec une qualité d'image haute définition (HD).

Remarques

• La lecture de films recadrés n'est pas possible sur l'écran LCD du caméoscope.

Affichage d'images à l'aide du projecteur intégré (FDR-AXP33/AXP35)

1 Appuyez sur la touche PROJECTOR (page 56). 2 Sélectionnez [Image prise sur ce dispositif]. 3 Suivez le mode d'emploi du caméscope affiché sur l'écran LCD, puis sélectionnez [Projeter].

Bouton zoom motorisé/PHOTO*2

1. Réglez la mise au point de l'image projetée. 2. Utilisez le bouton zoom motorisé pour déplacer le cadre de sélection qui apparait sur l'image projetée, puis appuyez sur la touche PHOTO.

Utilisation du projecteur intégré avec un ordinateur/ smartphone

Raccordez la prise PROJECTOR IN (page 56) de ce produit à la borne de sortie HDMI du dispositif que vous souhaitez connecter à l'aide d'un cable HDMI (fourni).

• Utilisez un adaptateur de fiche disponible dans le commerce si le cable HDMI (fourni) ne correspond pas à la borne du dispositif auquel vous souhaitez vous connecter. Pour plus d'informations, reportez-vous aux modes d'emploi du dispositif auquel vous souhaitez vous connecter.

Sélectionnez [Image de dispositif externe] à l'étape 2 ci-dessus.

Ce que vous pouvez faire avec playmemories home

PlayMemories Home vous permet d'importer des films et des photos sur votre ordinateur afin de les utiliser de diverses manières.

Pour télécharger playmemories home

PlayMemories Home peut être téléchargé à partir de l'URL suivante. www.sony.net/pm/

Pour vérifier le système informatique

Pour vérifier la configuration informatique requise pour le logiciel, accédez à l'URL suivante.

www.sony.net/pcenv/

Connexion d'un dispositif de stockage externe

Cette section décrit comment stocker les photos et les films sur un dispositif de stockage externe. Consultez également le mode d'emploi fourni avec le dispositif de stockage externe.

Vous pouvez stocker des films sur un ordinateur à l'aide du logiciel PlayMemories Home (page 36).

Comment stocker des films

Dispositif	Câble	Qualité d'image/Formatd'enregistrement	Support
Enregistreur dépourvu de prise USB	Câble AV (venduséparation)	Qualité d'imagedéfinition standard	DVD
Dispositif de stockage externe	Câble adaptateur USB VMC-UAM2(venduséparation)	Qualité d'image 4K/Haute définition (HD)XAVC SAVCHD	Dispositif externe
Ordinateur	Câble USB intégré	Qualité d'image 4K/Haute définition (HD)XAVC SAVCHD	Ordinateur et supportexterne connecté

Enregistreur sans prise USB

Connectez un enregistreur au Multi/micro connecteur USB de votre caméoscope à l'aide d'un cable AV (vendu séparation).

Sens du signal

• Les films sont copiés avec une qualité d'image standard.

Dispositif de stockage externe

Connectez un dispositif de stockage externe au Multi/micro connecteur USB de votre caméoscope à l'aide d'un cable adaptateur USB VMC-UAM2 (vendu séparément).

Sens du signal

• Les films sont copiés avec une qualité d'image 4K/haute définition (HD).

Installation de playmemories mobile™ sur votre smartphone

Pour obtenir les dernières informations et plus de détails sur les fonctions de PlayMemories Mobile, accédez à l'URL suivante.

PlayMemories Mobile

http://www.royal.net/pmm/

Installez PlayMemories Mobile depuis Google Play.

Android 4.0 (ou une version ultérieure) est requis pour utiliser les fonctions Une touche (NFC).

Installez PlayMemories Mobile depuis App Store.

• Les fonctions Une touche (NFC) ne sont pas disponibles avec iOS.

Remarques

• Il est possible que vous ne puissiez pas télécharger PlayMemories Mobile à partir de Google Play ou de App Store, selon le pays ou la région. Dans ce cas, recherchez « PlayMemories Mobile »
• Si PlayMemories Mobile est déjà installé sur votre smartphone, mettez à jour le logiciel avec la dernière version. L'utilisation de la fonction Wi-Fi décrite ici n'est pas garantie sur l'ensemble des smartphones et des tablettes.
• La fonction Wi-Fi du caméoscope ne peut pas être utilisée lorsque celui-ci est connecté à un LAN sans fil public.
• Pour utiliser les fonctions Une touche (NFC) du caméoscope, vous devez disposer d'un smartphone ou d'une tablette prenant en charge la fonction NFC.
• La méthode d'utilisation et les écrans affichés pour l'application sont susceptibles d'être modifiées sans préavis au cours des futures mises à niveau.

Connexion une touche avec un appareil android prenant en charge NFC

Sur le smartphone, Sélectionnez [Paramètres], puis [Plus...] pour vérifier si [NFC] est activé.

2 Sur le caméscope, lisez une image à envoyer sur le smartphone.

• Vous ne pouvez transférer que des films MP4 et des photos.
• Pour sélectionner les films MP4 que vous souhaitez transférer, reportez-vous à « Basculement vers MP4 » (page 30).

3 Mettez le caméscope en contact avec le smartphone.

Remarques

Annulez préalablement le mode veille ou déverrouillez l'écran du smartphone. Assurez-vous que N est affiché sur l'écran LCD du caméscope et du smartphone. - Laissez le caméscope et le smartphone en contact sans les bouger jusqu'à ce que PlayMemories Mobile démarre (1 à 2 secondes). - Si vous ne parvenez pas à connecter le smartphone au caméscope par NFC, reportez-vous à « Connexion sans utiliser NFC » (page 41).

Connexion sans utiliser NFC

1 Appuyez sur la touche (Afficher Images), puis sélectionnez [MENU] → [Sans fil] → [Fonction] → [Envoy. vers smartph.] → [Sélectionner sur ce dispositif] → le type d'image. 2 Sélectionnez l'image que vous souhaitez transférer et ajoutez , puis sélectionnez OK. - Le SSID et un mot de passe sont affichés, et le caméscope est prêt à être connecté au smartphone. 3 Connectez le caméscope au smartphone et transférez des images.

Démarrez PlayMemories Mobile et sélectionnez le SSID du caméoscope. Saisissez le mot de passe affiché sur le caméoscope (la première fois uniquement).

Iphone/ipad

① Sélectionnez [Réglages] → [Wi-Fi] → le SSD affché sur le caméoscope.

Saisissez le mot de passe affiché sur le caméoscope (la première fois uniquement). ③ Vérifief que le SSID affiché sur le caméoscope est sélectionné. ④ Revenez à Accueil, et démarrez PlayMemories Mobile.

Utilisation de votre smartphone comme télécommande sans fil

Vous pouvez enregistrer à l'aide du caméoscope en utilisant votre smartphone comme télécommande sans fil.

1 Sur le caméoscope, sélectionnez [MENU] → [Sans fil] → [Fonction] → [Control. via smartphone]

2 Sur votre smartphone, procédez de la même manière qu'à l'étape 3 dans « Connexion sans utiliser NFC » (page 41).

Lorsque vous utilisez NFC, affichez écran d'enregistrement sur le caméscope, et mettez en contact

Numéro du caméscope et numéro du smartphone.

Commandez le caméscope sur votre smartphone.

Remarques

• Selon les interférences électriques locales ou les capacités du smartphone, il est possible que les images en direct ne s'affichent pas de manière fluide.

Enregistrement de films et de photos sur votre ordinateur via le wi-fi

Connectez préalablement votre ordinateur à un point d'accès sans fil ou à un routeur à large bande sans fil.

1. Installez le logiciel dédié sur votre ordinateur (la première fois uniquement).

Windows : PlayMemories Home http://www.sony.net/pm/

Mac: Wireless Auto Import http://www.sony.co.jp/imsoft/Mac/

• Si le logiciel est déjà installé sur tout ordinateur, mettez-le à jour avec la première version.

2 Connectez votre caméscope à un point d'accès de la manière suivante (la première fois uniquement).

Si vous ne parvenez pas à enregistrer, reportez-vous aux instructions du point d'accès ou contactez la personne qui l'a configuré.

Si le point d'accès sans fil possède une touche WPS

① Sur le caméscope, sélectionnez [MENU] → [Sans fil] → [Réglage] → [WPS Push].

② Appuyez sur la touche WPS du point d'accès que vous souhaitez enregistrer.

Si vous connaissiez le SSID et le mot de passe de votre point d'accès sans fil

Sur le caméoscope, sélectionnez [MENU] → [Sans fil] → [Réglage] → [Réglage, point d'accès]. Sélectionnez le point d'accès que vous souhaitez enregistrer, saisissez le mot de passe, puis sélectionnez [Suivant].

3 Si l'ordinateur n'est pas allumé, allumez-le. 4 Commencez à envoyer des images du caméoscope à l'ordinateur.

① Appuyez sur la touche (Afficher Images) de votre caméoscope. ② Sélectionnez [MENU] [Sans fil] [Fonction] [Envoyer vers l'ordinateur]. - Les images sont automatiquement transférées et enregistrées sur l'ordinateur. - Seules les nouvelles images enregistrées sont transférées. L'importation de films et de plusieurs photos peut prendre un certain temps.

Utilisation des menus

1 Sélectionnez [MENU].

2 Sélectionnez une catégorie.

3 Sélectionnez l'option de menu désirée.

Faites dérouler les options du menu vers le haut ou vers le bas.

• Sélectionnez × pour finir de régler le menu ou pour revenir à l'écran de menu précédent.

Liste des entrées

Mode prise de vue

Film


ENREG. lent régulier

Prise de vue golf

ENR. à vitesse élevée

Camera/Micro

Réglages manuels

Balance blancs

Mesure/M. au p. spot

Spotmètre

Mise au point centrée

Exposition

Mise au P

IRIS

Vitesse d'obturator

Limite AGC

Régl. exposition auto

Réglage bal. blancs

Low Lux

Réglages caméra

Sélection scène

Effet de photo

Aspect cinema

Fondu

Retardateur

SteadyShot

SteadyShot

Zoom numérique

Contre-jour automatique.

Réglage bague manuelle

Lampe NIGHTSHOT

Visage

Détection de visage

Détection de sourire

Sensibilité sourire

Flash*1

Flash

Niveau du flash

Atténuation yeux rouges

Microphone

Suppression de ma voix

Zoom micro intégré

Réduction bruit vent auto

Mode audio

Niveau d'enr. audio

Assistant pris d'vue

Mon Bouton

Loupe mise pt

Quadrillage

Réglage affichage

Zebra

Intensification

Affichage niveau audio

Qualité image/Taille

Mode ENR

Img. par seconde

ENREGISTREMENT video double

Format fichier

TailleImg

Sans fil

Fonction

Contrôle. via smartphone.

Comm. multicaméra

Diffusion cont. en direct

Envoyer vers smartphone.

Envoyer vers ordinateur.

Visionner sur TV

Réglage

Mode avion

Régl. comm. mult. cam.

Réglage point d'accès

Éditer Nom du Dispositif

Affich. Adresse MAC

Réinit. SSD/Mot de passe

Réinitialisation Information Réseau

Fonction lecture

Visualiser événement

Éditer/copier

Supprimer

Protégé

Copier

Copie Directe

Configuration

Réglages support

Sélection du support*4

Vous pouvez régler cette option si vous utilisez un flash (vendu séparation). La fonction Diffusion cont. en direct est tributaire du service et des conditions du fournisseur Internet tiers de votre région. Il est possible que la fonction ne soit pas disponible en raison des restrictions imposées au service Internet et au service à large bande de votre région.

Vous pouvez régler cette option si vous utilisez un dispositif de stockage externe (vendu séparément). FDR-AX30/AXP35 Il est possible que cette fonction ne soit pas disponible dans certains pays/régions. FDR-AXP33/AXP35 FDR-AX30 Modèles compatibles 1080 50i

Adaptateur secteur

Ne mettez pas en court-circuit les bornes de la batterie avec des objets métalliques. Cela pourrait entraîner un problème de fonctionnement.

Lecture d'images sur d'autres appareils

Il se peut que vous ne puissiez pas lire normalement des images enregistrées sur votre caméoscope avec d'autres appareils. De plus, il se peut que vous ne puissiez pas lire les images enregistrées sur d'autres appareils avec votre caméoscope.

Enregistrement et lecture

• Évitez de manipuler le caméoscope brusquement, de le démonter, de le modifier, de lui infliger des chocs physiques ou impacts tels que celui d'un marteau, de le laisser tomber et de le piétiner. Prenez particulièrement soin de l'objet.
• Pour garantir un fonctionnement correct de la carte mémoire, il est recommandé de la formater avec votre caméscope avant la première utilisation. Le formatage de la carte mémoire effacera toutes les données qu'elle contient et ces données seront irrécupérables. Enregistrez les données importantes sur votre ordinateur, etc.
• Vérifiez le sens de la carte mémoire. Si vous forcez l'insertion de la carte mémoire dans le mauvais sens, vous risquez
• Avant le début de toute prise de vue, testez cette fonction pour vous assurer que l'image et le son sont enregistrés sans problème.
• Les programmes de télévision, les films, les cassettes vidéo et autres enregistrements peuvent être protégés par des droits d'auteur. Leur enregistrement non autorisé peut constituer une violation de la législation sur les droits d'auteur.
• Aucune compensation relative au contenu de l'enregistrement ne sera accordée, même si la prise de vue ou la lecture se révèle impossible en raison d'un mauvais fonctionnement du caméoscope, du support d'enregistrement, etc. Le caméscope n'est pas étanche à la poussière, aux gouttes d'eau ou aux projections d'eau.
• Ne mouiliez pas votre caméoscope, par exemple, avec de l'eau de pluie ou de mer. Si le caméoscope est mouillé, il risque de ne pas fonctionner correctement. Ce problème peut parfois être irréversible.
• N'orientez pas le caméoscope face au soleil ou à une lumière vive. Cela pourrait entraîner un dysfonctionnement de votre caméoscope.
• N'utilisez pas le caméoscope à proximit correctement les images.
• N'utilise pas le caméoscope sur une plage sablonneuse ou dans un endroit poussièreux. Cela pourrait entraîner un dysfonctionnement de votre caméoscope.
• Si de la condensation survient, cessez d'utiliser le caméoscope jusqu'à ce que l'humidité s'évapore.
• Ne soumettez pas le caméoscope à des chocs mécaniques ni à des vibrations. Sinon, il pourrait être victime d'un dysfonctionnement ou ne plus enregistrer d'images. En outre, le support d'enregistrement ou les données enregistrées pourraient être endommagées.

Écran LCD

L'écran LCD est fabriqué à l'aide d'une technologie de très haute précision si bien que plus de 99,99 % des pixels sont opérationnels pour une utilisation efficace. Cependant, des petits points noirs et/ou lumineux (blancs, rouges, bleus ou verts) peuvent apparaître en permanence sur l'écran LCD. Ces points sont normaux et résultat du processus de fabrication; ils n'affectent en aucun cas la qualité de l'enregistrement.

Température du caméscope

Si vous utilisez le caméscope en continu pendant une période prolongée, celui-ci chauffe. Il ne s'agit pas d'un dysfonctionnement.

Protection contre la surchauffe

Selon la température du caméoscope et de la batterie, vous pouvez être dans l'impossibilité d'enregistrer des films ou l'alimentation peut se couper automatiquement afin de protéger le caméoscope. Un message s'affiche sur l'écran LCD avant que l'alimentation ne soit coupée ou que vous ne puissiez plus enregistrer de films. Le cas échéant, laissez l'alimentation coupée et patientez jusqu'à ce que la température du caméoscope et de la batterie diminue. Si vous rallumez le caméoscope alors que celui-ci et la batterie n'ont pas suffisamment refroidi, il est possible que l'alimentation soit de nouveau coupée ou que vous ne puissiez pas enregistrer de films.

Désactivation temporaire du réseau local sans fil (wi-fi, NFC, etc.)

Lorsque vous embarquez dans un avion, vous pouvez désactiver temporairement la fonction Wi-Fi. Sélectionnez [MENU] → [Sans fil] → [Réglage] → [Mode avion] → [Act].

Réseau local sans fil

Nous n'assumons aucune responsabilité d'aucune sorte relative à des dommages provoqués par un accès non autorisé ou une utilisation non autorisée des destinations chargées sur le caméscope, suite à une perte ou un vol.

À propos de la sécurité d'utilisation des produits réseau local sans fil

Veillez toujours à utiliser un réseau sans fil sécurisé afin de mettre votre appareil à l'abri du pirage, des accès tiers non autorisés et d'autres vulnérabilités. - Il est important d'activer la sécurité lorsqu vous utilisez la fonction réseau sans fil. - Sony ne formule aucune garantie et n'assume aucune responsabilité pour tout dommage résultant d'une sécurité inadaptée ou de l'utilisation de la fonction réseau sans fil.

Dépannage

Si vous rencontrez un problème lors de l'utilisation de votre caméoscope :

• Vérifiez votre caméoscope en vous reportant au Manuel d'aide (page 12).
• Débranche la source d'alimentation et rebranche-la après environ 1 minute, puis mettez le caméoscope sous tension.
• Initialiseze votre caméscope (page 46). Tous les réglages, y compris celui de l'horloge, sont réinitialisés.
• Contactez votre revendeur Sony ou votre centre de service après-vente Sony le plus proche.

Système

Format du signal :

UHDTV

HDTV

Couleur NTSC, normes EIA

(modules compatibles 1080 60i)

Couleur PAL, normes CCIR

(modules compatibles 1080 50i)

Format d'enregistrement de films :

XAVC S (format XAVC S)

Vidéo : MPEG-4AVC/H.264

Audio: MPEG-4 Linear PCM

AVCHD (compatible avec le format AVCHD Ver. 2.0)

Vidéo : MPEG-4AVC/H.264

Audio : Dolby Digital 2ch/5,1ch

Dolby Digital 5.1 Creator*MP4

Vidéo : MPEG-4AVC/H.264

Audio: MPEG-4 AAC-LC 2ch

*1 Fabriqué sous licence de Dolby Laboratories.

Format de fichier photo :

Compatible DCF Ver.2.0

Compatible Exif Ver. 2.3

Compatible MPF Baseline

Viseur :

0,6 cm (type 0,24) Couleur

équivalent à 1555200 points

Support d'enregistrement (film/ photo):

Commun :

Mémoire interne (FDR-AX30/)

AXP35):64Go*2

AVCHD, Photo

SD (Classe 4 ou supérieure)

Carte mémoire SDXC (Classe 10 ou supérieure)

XAVC S 4K (100Mbps)

Carte mémoire SDXC (UHS-I U3 ou supérieure)

*2 Capacité disponible pour l'utilisateur (environ) : 62,4 Go

1 Go équivaut à 1 milliard d'octets, dont une partie est utilisée pour la gestion du système et/ou les fichiers d'application. Seul le film de démonstration préinstallé peut être supprimé.

Dispositif d'image :

Capteur Exmor RTM CMOS

retroéclairé de type 1/2,3

(7,76 mm)

Nombre de pixels

enregistrables (photo, 16:9) :

20,6 megapixels max.

(6048× 3400)^3

Brut : environ 18,9 mégapixels

Réel (film, 16:9) :

environ 8,29 mégapixels

Réal (photo, 16:9):

environ 10,3 mégapixels

Réal (photo, 4:3):

environ 7,74 mégapixels

Objectif :

Objectif ZEISS Vario-Sonnar T*

10 × (optique), 4K : 15× (Clear

Image Zoom, pendant

L'enregistrement de films)*5

HD: 20 × (Clear Image Zoom, pendant l'enregistrement de films)*5, 120 × (numérique)

Diamètre du filtre :

52 mm (2 1/8 po.)

F1,8-F3,4

Distance focale :

f = 3,8mm - 38,0mm

(5/32 po. - 11/2 po.)

Lors de la conversion avec un

appareil photo de 35 mm

Pour les films*4:

29,8 mm - 298,0 mm

(13/16 po - 11 3/4 po) (16:9)

Pour les photos :

26,8 mm - 268,0 mm

(1 1/16 po. - 10 5/8 po.) (16:9)

Température de couleurs : [Auto],

4K:9 lx (lux), HD:6 lx (lux) (par défaut, la vitesse d'obturateur est de 1/60 seconde)

4K:5 lx (lux), HD:3 lx (lux)

([Low Lux] est réglé sur [Act], vitesse d'obturateur 1/30 seconde)

NightShot: 0 lx (lux) (vitesse d'obturateur 1/60 seconde)

^*3 Le système exclusif de traitement d'image du BIONZ-X de Sony permet d'obtenir une résolution d'image fixe équivalente aux tailles décrites.

*4 [SteadyShot] est réglé sur [Standard] ou [Désact].

*5 [SteadyShot] est réglé sur [Acté].

Connecteurs entrée/sortie

Prise HDMI OUT : Micro connecteur HDMI

Prise PROJECTOR IN (FDR-AXP33)

AXP35) : Micro connecteur HDMI

Prise d'entrée MIC : Miniprise

stéreo (ø3,5 mm)

Prise casque : Miniprise stéreo (ø3,5 mm)

Prise USB : Type A (USB intégré)

Multi/micro connecteur USB*

• Prend en charge les périphériques micro USB compatibles.

La connexion USB est réservée à la sortie (Pour les clients en Europe).

Écran LCD

Image : 7,5 cm (type 3,0, rapport d'aspect 16:9)

Nombre total de pixels : 921 600

$$ (6 4 0 \times 1 4 4 0) $$

Projecteur (FDR-AXP33/AXP35)

Type de projection : DLP

Source lumineuse : DEL (R/V/B)

Mise au point : manuelle

Distance de projection : 0,5 m (1,6 pieds) minimum

Résolution (sortie) : 854 × 480

Durée de projection en continu (avec utilisation de la batterie fournie):

environ 2 h. 25 min.

Réseau local sans fil

Norme prise en charge :

IEEE 802.11 b/g/n

Fréquence: 2,4GHz

Protocoles de sécurité pris en

charge : WEP/WPA-PSK/

WPA2-PSK

Méthode de configuration : WPS

Méthode d'accès : mode

infrastructure

NFC : compatible avec les balises

NFC Forum de type 3

Général

Alimentation :

6,8 V CC ( batterie),

8,4 V CC (adaptateur secteur)

Chargement USB : 5 V CC 1500 mA

Consommation moyenne :

Lors de l'enregistrement sur le caméscope avec le viseur (FDR-AX33/AXP33/AXP35):

4K: 5,6W HD: 3,9W*

Lors de l'enregistrement sur le caméscope avec l'écran LCD à

une luminosité normale: 4K

5,6 W, HD : 3,9 W*

• en mode AVCHD FH

Température de fonctionnement : 0°C à 40°C (32°F à 104°F)

Température de stockage: -20°C à +60 °C (-4°F à +140°F)

Dimensions (environ) : FDR-AX30 :

71 mm × 78,5 mm × 133,5 mm

(2 7/8 po. × 3 1/8 po. ×

5 3/8 po. (l/h/p) parties saillantes inclues

71mm× 78,5mm× 155mm

(2 7/8 po. × 3 1/8 po. ×)

6 1/8 po. (l/h/p) parties

saillantes et batterie rechargeable fournie incluses FDR-AX33 :

71 mm × 78,5 mm × 149,5 mm

(2 7/8 po. × 3 1/8 po. × 6 po.)

6 1/8 po.) (I/h/p) parties saillantes et batterie

rechargeable fournie incluses FDR-AXP33/AXP35 :

75 mm × 78,5 mm × 149,5 mm

(3 po. × 3 1/8 po. × 6 po.)

(l/h/p) parties saillantes et batterie rechargeable fournies incluses

Poids (environ) :

FDR-AX30 :

585 g (1 lb 4 oz) unité principale seule

685 g (1 lb 8 oz) batterie rechargeable NP-FV70 fournie incluse

FDR-AX33

600 g (1 lb 5 oz) unité principale seule

700g (1 lb 8 oz) batterie rechargeable NP-FV70 fournie incluse

FDR-AXP33/AXP35:

625 g (1 lb 6 oz) unité principale seule

725 g (1 lb 9 oz) batterie rechargeable NP-FV70 fournie incluse

Adaptateur secteur ac-l200d

Alimentation : 100 V - 240 V, c. a., 50 Hz/60 Hz

Consommation électrique : 18 W Tension de sortie : 8,4 V CC*

• Reportez-vous à l'étiquette de l'adaptateur secteur pour connaître les autres spécifications.

Tension de sortie maximale : 8,4 V CC

Tension de sortie : 6,8 V CC

Tension de charge maximale : 8,4 V CC

Courant de charge maximal : 3,0 A

Capacité

• AVCHD, AVCHD Progressive, le logo AVCHD et le logo AVCHD Progressive sont des marques commerciales de Panasonic Corporation et Sony Corporation. XAVCSont des marques déposées de Sony Corporation. Memory Stick et les marques commerciales ou des marques déposées de Sony Corporation.
• Blu-ray Disc™ et Blu-ray™ sont des marques commerciales de la Blu-ray Disc Association.
• Dolby et le symbole du double-D sont des marques commerciales de Dolby Laboratories.
• Les termes HDMI et HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
• Windows est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Mac est une marque déposée de Apple Inc. aux États-Unis et dans d'autres pays. Intel, Pentium et Intel Core sont des marques commerciales d'Intel Corporation aux États-Unis et/ou dans d'autres pays. Le logo SDXC est une marque commerciale de SD-3C, LLC. Android et Google Play sont des marques commerciales de Google Inc. iOS est une marque déposée ou une marque commerciale de Cisco Systems, Inc.
• Wi-Fi, le logo Wi-Fi, Wi-Fi PROTECTED SETUP sont des marques déposées de Wi-Fi Alliance.
• N Mark est une marque commerciale ou une marque déposée de NFC Forum, Inc. aux États-Unis et dans d'autres pays.
• Facebook et le logo « f » sont des marques commerciales ou des marques déposées de Facebook, Inc. YouTube et le logo YouTube sont des marques commerciales ou des marques déposées de Google Inc. iPhone et iPad sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays.

Tous les autres noms de produits cités dans le présent document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives. De plus, ^TM et ^ ne sont pas employés chaque fois qu'une marque est citée dans le présent manuel.

AVCHD Progressive

Hami

InfoLITHIUM

MEMORYSTICK

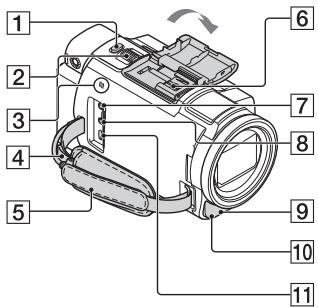

Éléments et commandes

Les numéros entre parenthèses correspondant aux pages de référence.

1 Touche PHOTO (23, 25) Bouton zoom motorisé (25) 3 N mark (40) NFC : Near Field Communication 4 Boucle pour courroie d'épaule 5 Poignée 6 Griffe multi-interface

Ni Multi Interface Shoe

Pour plus d'informations sur les accessoires de la griffe multiinterface, rendez-vous sur le site Web Sony de votre région ou contactez votre revendeur Sony ou centre de service après-vente agréé Sony. Le fonctionnement avec les accessoires d'autres fabricants n'est pas garanti. Si vous utilisez un adaptateur de griffe (venu séparation), vous pouvez également utiliser

des accessoires compatibles avec une Active Interface Shoe. Pour écarter tout risque de panne, n'utilisez pas un flash disponible dans le commerce équipé de bornes de synchronisation haute tension ou d'une polarité inverse.

7 Prise (microphone)(PLUG IN POWER) 8 Prise Ω (casque) 9 Témoin d'enregistrement du caméoscope 10 Éclairage NIGHTSHOT 11 Multi/micro connecteur USB Prend en charge les périphériques compatibles Micro USB. Ce connecteur ne prend pas en charge le cable adaptateur VMC-AVM1 (vendu séparément). Vous ne pouvez pas utiliser d'accessoires par l'intermédiaire d'un connecteur A/V à distance.

1 Manette PROJECTOR FOCUS (35) (FDR-AXP33/AXP35) 2 Écran LCD/Écran tactile 3 Haut-parleur 4 Lentille du projecteur (FDR-AXP33/AXP35)

1 Microphone intégré 2 Bague MANUAL Il est possible d'affecter des fonctions manuelles à la touche et à la molette. 3 Objectif (objectif ZEISS) 4 Touche MANUAL

1 Témoin d'accès à la carte mémoire (21) 2 Logement de carte mémoire (21) 3 Prise HDMI OUT 4 Prise PROJECTOR IN (35) (FDR-AXP33/AXP35)

1 Touche / (Mode prise de vue) (25) (FDR-AX33/ AXP33/AXP35) 2 Touche (Suppression ma voix) Supprime la voix de la personne qui enregistre le film. 3 Touche PROJECTOR (35) (FDR-AXP33/AXP35) 4 Touche (Afficher Images) (27) 5 Touche NIGHTSHOT 6 Touche (MARCHE/VEILLE)

Viseur (FDR-AX33/AXP33/AXP35) Le caméoscope s'allume quand le viseur est sorti. 2 Molette de réglage de la lentille du viseur (FDR-AX33/AXP33/AXP35) Si les indications du viseur sont floues, tournez la molette de réglage de la lentille du viseur. 3 Touche START/STOP (23) 4 Témoin POWER/CHG (chargement) (17) Cable USB intégré (18) 6 Prise DC IN 7 Logement du trépied [8] Manette de déblocage BATT (battery) Batterie (17)

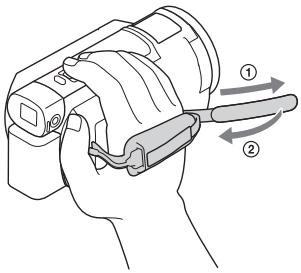

Pourfermer la poignée

Adaptateur secteur 17

Android 39

App Store 39

Attribution d'une option de

menu 26

AVCHD 13, 14

Batterie 17

Bip 20

Cable HDMI 31

Cable USB intégré 18

Carte mémoire 21

Carte mémoire SD 22

Charge complète 18

Chargement de la batterie 17

Chargement de la batterie à

L'aide de votre ordinateur 18

Date et 20

Dépannage 49

Écran LCD 17

Écran tactile 25

Éléments fournis 16

ENREGISTREMENT vidéo double 23

Enregistrement 23

Enregistrement manuel 26

Films 23

Fonctions en une touche (NFC) 39

Formater 22

Google play 39

Installation 39

iOS 39

Lecture 27

Lecture recadrage 33

Listedesenus44

Logiciel 36

Manuel d'aide 12

Memory Stick PRO Duo (Mark2)

Memory Stick PRO-HG Duo 22

Memory Stick XC-HG Duo 22

Menu 44

Mise sous tension 20

Modifier 28

MP4 40

NFC 40

Ordinateur 36

Photos 25

PlayMemories Home 36

PlayMemories Online 36

Poignée 57

Point d'accès sans fil 42

Precautions 47

Prise murale 19

Projecteur 35

Réseau 32

Smartphone 39

Spécifications 50

Support d'enregistrement 22

Suppression de ma voix 24

Supprimer 30

Système informatique 36

Téléviseur 31

Temps d'enregistrement 24

Temps d'enregistrement/de

lecture 18

Temps de chargement 18

Trépied 56

Wi-Fi 39

Windows 36

XAVCS4K13,14

XAVCSHD13,14

Zoom 23

Des informations complémentaires sur ce produit et des réponses à des questions fréquemment posées sont disponibles sur notre site Web d'assistance client.

http://www.sony.net/
