Certaines fonctions peuvent ne pas être disponibles selon le modèle ou le pays.
1. Introduction • Pour économiser du toner et du papier, cet appareil prend en charge la fonction Éco.
600 points par pouce (600 x 600 x 3 bits).
• Pour économiser l'énergie, cet appareil économise l’électricité en réduisant considérablement la consommation électrique lorsqu’il n’est pas utilisé. • Nous recommandons l'utilisation de papier recyclé pour l'économie d'énergie.
▪ Pour impression sur une seule face, jusqu'à 26 pages par minute (A4) ou 27 pages par minute (Letter). • Le programme Mise à jour intelligente vous permet de rechercher la dernière version des logiciels et de les installer au cours de la procédure d'installation du pilote d'impression. Ceci n'est disponible que pour les utilisateurs du système d'exploitation Windows. • Si vous avez accès à Internet, vous pouvez obtenir l’aide, le support, les pilotes de l’appareil, les manuels ou les informations de commande nécessaires sur le site Web Samsung, www.samsung.com > rechercher votre produit > Assistance ou Téléchargements.

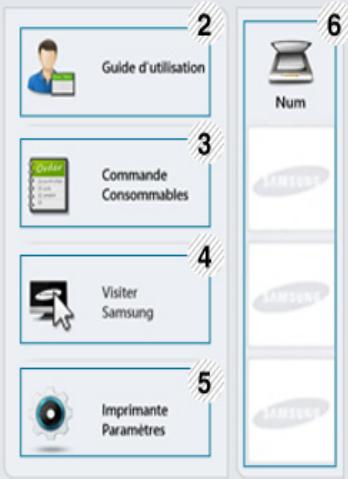

• Samsung Easy Printer Manager et Etat de l’imprimante Samsung sont des programmes de surveillance qui vous informent du statut de l'appareil, et qui vous permettent de personnaliser les paramètres de l'appareil (voir « Utilisation de Samsung Easy Printer Manager » à la page 196 ou « Utilisation de Etat de l’imprimante Samsung » à la page 199). • AnyWeb Print vous aide à effectuer une capture d’écran, à prévisualiser, à supprimer et à imprimer l’écran plus facilement que lorsque vous utilisez le programme habituel (voir « Samsung AnyWeb Print » à la page 191).
• Impression de filigranes : Vous pouvez personnaliser vos documents avec des mots tels que « CONFIDENTIAL » (voir « Utilisation des options d’impression avancées » à la page 171). • Impression d’affiches : Le texte et les images de chaque page de votre document sont agrandis et imprimés sur plusieurs feuilles de papier qui peuvent être collées ensemble pour former une affiche (voir « Utilisation des options d’impression avancées » à la page 171). • Vous pouvez effectuer des impressions sur divers systèmes d'exploitations (voir « Configuration requise » à la page 83).

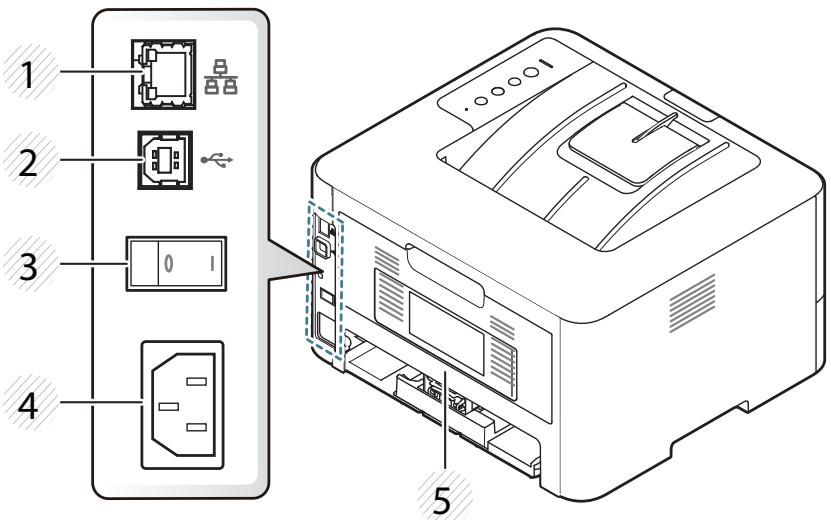

• Votre appareil est équipé d’une interface USB et/ou d’une interface réseau. - Vous pouvez facilement vous connecter à un réseau sans fil à l'aide de la touche WPS de l'appareil et du point d'accès (un routeur sans fil). • Utilisation d'un câble USB ou réseau - Vous pouvez vous connecter et définir les divers paramètres du réseau sans fil à l'aide d'un câble USB ou réseau. • Utilisation de Wi-Fi Direct - Vous pouvez imprimer facilement à partir de votre périphérique mobile à l'aide de la fonction Wi-Fi ou Wi-Fi Direct.
Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays.
• Réglez votre appareil comme imprimante par défaut pour Windows.
• Renseignez-vous auprès d'un distributeur Samsung ou de votre détaillant. • Rendez-vous sur www.samsung.com/supplies. Sélectionnez votre pays/région pour afficher les informations sur la réparation du produit.
• Mettez l’appareil hors tension, puis sous tension. • Verifiez la signification des indications du voyant dans ce manuel et résolvez le problème en conséquence (voir « Comprendre les LED d’état » à la page 74).

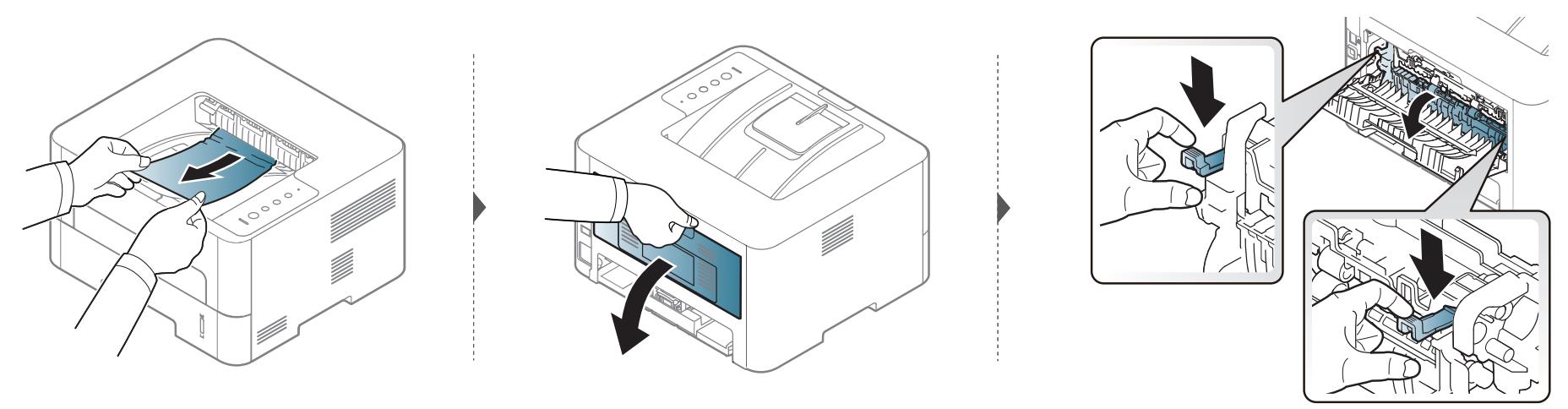

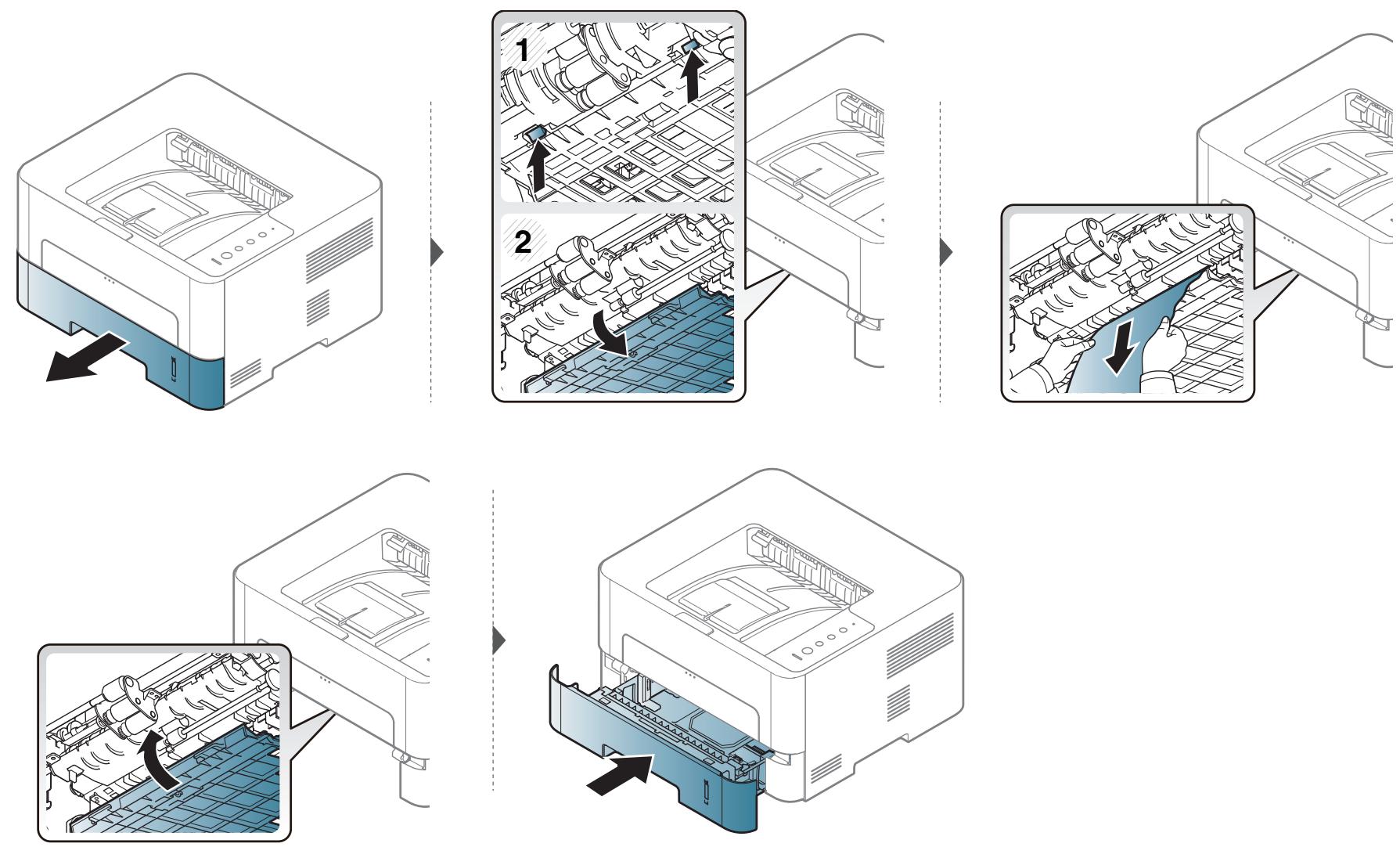

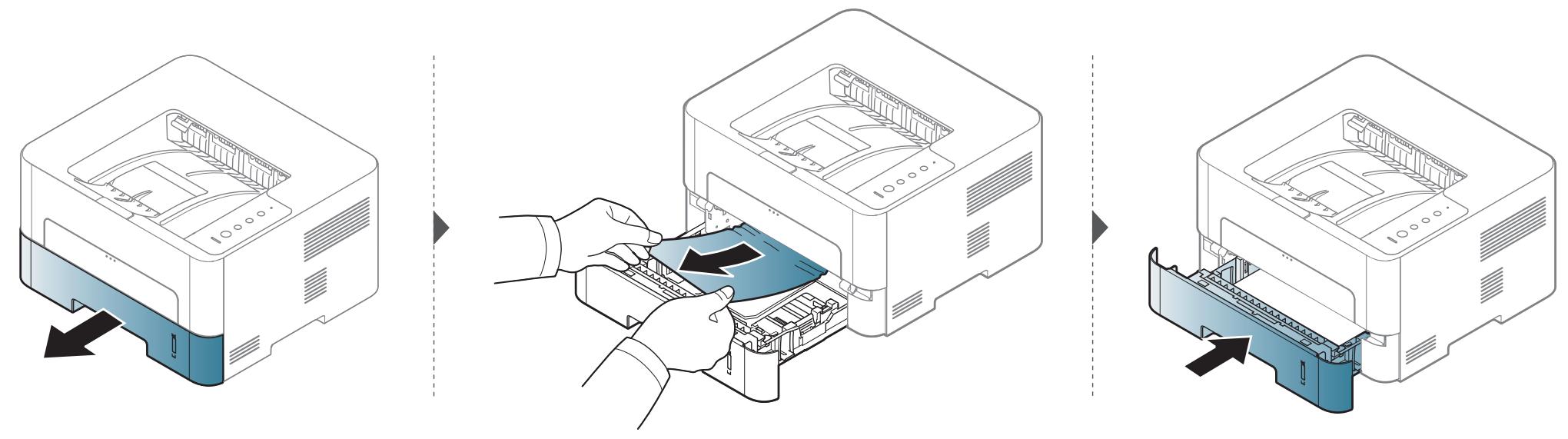

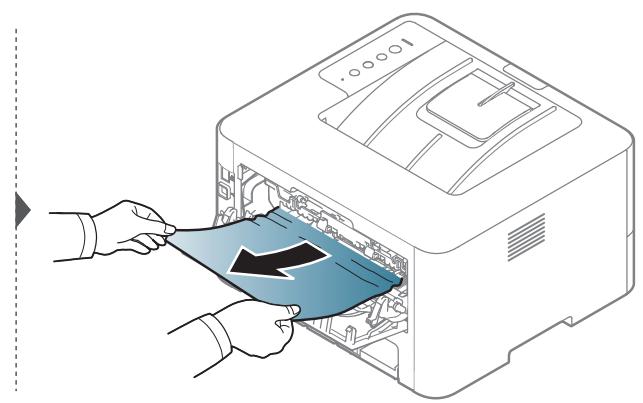

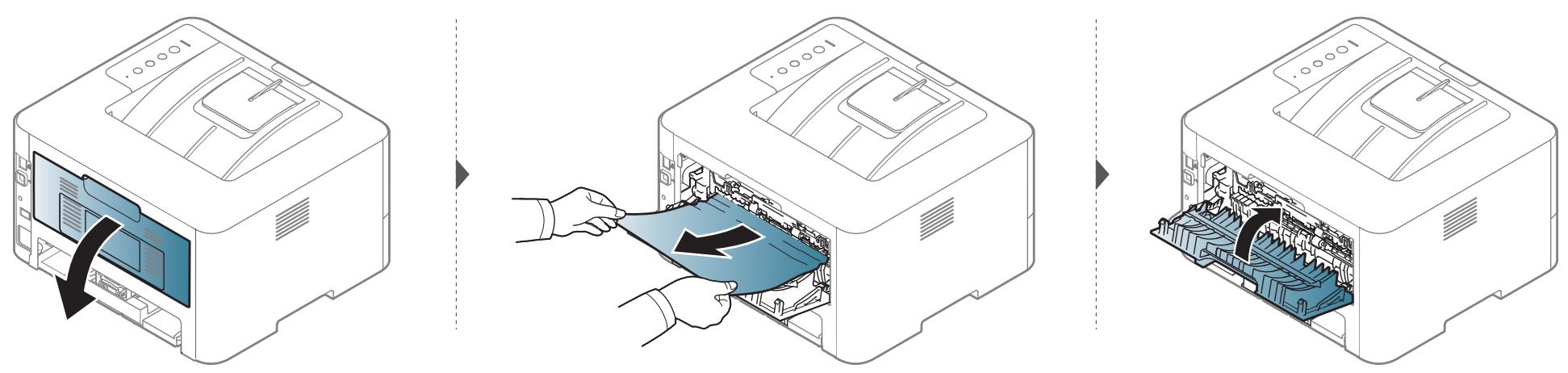

(voir « Résolution des bourrages papier » à la page 66).
• Le niveau de toner peut être faible ou mal réparti. Secouez la cartouche de toner. • Essayez une résolution d'impression différente. • Remplacez la cartouche de toner.
• Rendez-vous sur www.samsung.com pour télécharger le dernier pilote de l'appareil, puis installez-le sur votre système.
Ce mode d’emploi vous offre une description succincte de l’appareil, ainsi que des explications détaillées sur chaque étape de son fonctionnement. •
Risque de décharge électrique ou d’incendie. Ne rien poser sur l’appareil (eau, objets métalliques, objets lourds, bougies, cigarettes allumées, etc.). Risque de décharge électrique ou d’incendie.
étranges, ou produit une odeur bizarre: coupez immédiatement l’interrupteur d’alimentation et débranchez l’appareil. • L'utilisateur doit pouvoir accéder à la prise en cas d'urgences nécessitant de l'utilisateur qu'il débranche la prise. Risque de décharge électrique ou d’incendie. Ne pliez pas le câble d’alimentation électrique et ne placez pas d’objets lourds dessus. Le fait de marcher sur le câble d’alimentation électrique ou de l’écraser avec un objet lourd peut occasionner une décharge électrique ou un incendie.
Veillez à ce qu'aucun animal domestique ne ronge les cordons d'alimentation, de téléphone et d'interface PC.
Pendant un orage ou pendant une période de nonfonctionnement, retirez la fiche d’alimentation de la prise de courant. Risque de décharge électrique ou d’incendie.
Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. Si l’appareil ne fonctionne pas correctement après avoir suivi ces instructions, débranchez toutes les connexions de l’appareil et demandez une assistance auprès du personnel de service qualifié.
Ne tirez pas avec force sur la feuille durant l’impression. Vous risquez d’endommager l’appareil. Faites attention de ne pas mettre la main entre l’appareil et le bac d’alimentation papier. Vous pourriez vous blesser.

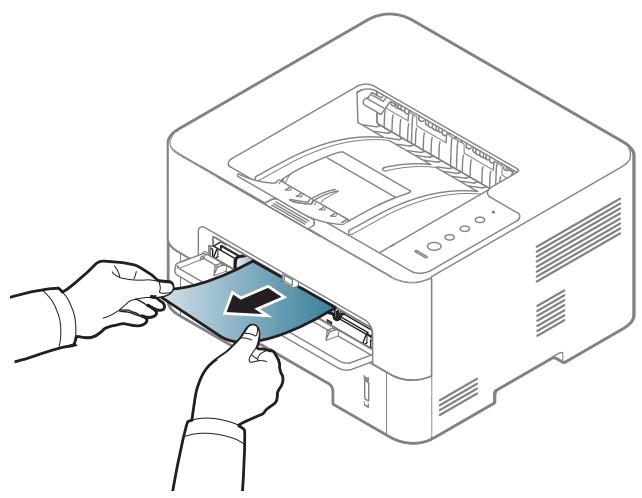

Lorsque vous retirez du papier coincé, évitez d’utiliser des objets métalliques pointus. Cela pourrait endommager l’appareil. Ne laissez pas le papier s’empiler sur le réceptacle de sortie.
Placez l'appareil dans un environnement conforme en matière de température de fonctionnement et de spécifications d'humidité.
Le dispositif d’alimentation de cet appareil est son câble d’alimentation électrique. Pour couper l’alimentation, retirez le câble d’alimentation électrique de la prise électrique. 1. Introduction
Avant de déplacer l’appareil, éteignez-le et débranchez tous les cordons. Les informations ci-dessous ne sont que des suggestions basées sur le poids de l'appareil. Si vous souffrez d'une maladie vous empêchant de soulever des objets, ne soulevez pas l'appareil. Demandez de l'aide et utilisez toujours le nombre de personnes adéquat pour soulever l'appareil en toute sécurité. Puis levez l’appareil: • si le poids de l’appareil est inférieur à 20 kg, une seule personne suffit; • si le poids de l’appareil est de 20 kg à 40 kg, deux personnes sont nécessaires; • si le poids de l’appareil est supérieur à 40 kg, 4 personnes sont nécessaires. L’appareil pourrait tomber et être endommagé ou blesser quelqu’un. Choisir une surface plane avec suffisamment d'espace et de ventilation pour placer la machine. Tenir également compte de l'espace nécessaire pour ouvrir les couvercles et les bacs. Le lieu doit être correctement ventilé et protégé contre la lumière directe du soleil, la chaleur et l'humidité.
Ne placez pas l’appareil sur une surface instable. L’appareil pourrait tomber et être endommagé ou blesser quelqu’un. Utilisez exclusivement du câble AWG N°26a ou un câble de téléphone plus grand, si nécessaire. Dans le cas contraire, vous risquez d’endommager l’appareil. Branchez directement le câble d’alimentation électrique dans une prise de courant correctement reliée à la terre. Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. Pour un fonctionnement sûr, utilisez le câble d’alimentation électrique fourni avec votre appareil. Si vous utilisez un câble de plus de 2 mètres avec un appareil 110 V, le calibre doit être 16 AWG ou plus grand. Dans le cas contraire, l’appareil peut être endommagé et il y a un risque de décharge électrique ou d’incendie. Ne couvrez pas l’appareil et ne le placez pas dans un endroit confiné comme un placard. Si l’appareil n’est pas bien ventilé, il y a un risque d’incendie.
L’appareil doit être connecté au niveau de puissance indiqué sur l’étiquette. En cas de doute et si vous voulez vérifier le niveau de puissance utilisé, contactez le service d’électricité. a. AWG : American Wire Gauge, calibrage américain normalisé des fils.
Ils peuvent se blesser. Ne démontez pas, ne réparez pas et ne remontez pas l’appareil vous-même. Cela pourrait endommager l’appareil. Appelez un technicien agréé lorsque l’appareil doit être réparé. Pour nettoyer et faire fonctionner l’appareil, respectez à la lettre le guide d’utilisateur fourni avec l’appareil. Dans le cas contraire, vous pourriez endommager l’appareil.
Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. • Ne retirez jamais les couvercles ou protections fixés avec des vis. • Les unités de chauffe doivent exclusivement être réparées par un technicien de maintenance agréé. Les réparations effectuées par des techniciens non agréés pourraient causer des incendies ou des chocs électriques. • L’appareil doit exclusivement être réparé par un technicien de maintenance Samsung.
Vous pourriez vous blesser. 1. Introduction
(cartouche de toner, bouteille de toner vide, unité d'imagerie), suivez les instructions ci-dessous. • Lors de la mise au rebut des consommables, suivez les instructions de mise au rebut. Consultez le revendeur pour les instructions de mise au rebut. • Ne lavez pas les consommables.
La garantie ne couvre pas les dommages dus à une négligence de l'utilisateur.
Cela pourrait provoquer une explosion ou déclencher un incendie incontrôlable. Lorsque vous rangez les consommables comme les cartouches de toner, gardez-les hors de portée des enfants. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez. L’utilisation de consommables recyclés, comme le toner, peut endommager l’appareil.
L’eau chaude fixe le toner sur le tissu. Utilisez de l’eau froide. Lorsque vous changez la cartouche de toner ou que vous retirez un papier bloqué, faites attention de ne pas vous salir ou salir vos vêtements avec le toner. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.
• Lorsque vous imprimez la fenêtre active/l’ensemble de l’écran en utilisant la touche d’impression écran, l’appareil peut utiliser une plus grande quantité de toner, en fonction des éléments imprimés. • Vous ne pouvez utiliser cette fonction que si le programme Easy Printer Manager de l’appareil est installé. Si vous utilisez un système d'exploitation Mac, vous devez activer les Paramètres d’impression d’écran dans le programme Easy Printer Manager afin de pouvoir utiliser la fonction Impression d'écran.

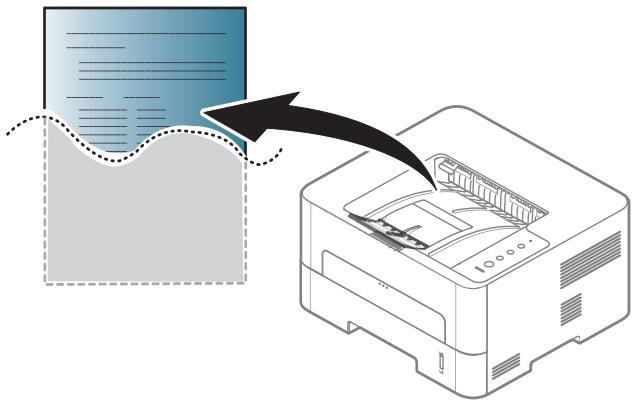

• Imprime des rapports de configuration/ des rapports de configuration réseaud: Appuyez pendant environ 4 secondes sur cette touche jusqu’à ce que le voyant d’état clignote rapidement, puis relâchez-la.
Tapez X:\Setup.exe, en remplaçant le “X” par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK.
Exécuter Setup.exe.
Internet de Samsung, www.samsung.com >rechercher votre produit > Assistance ou Téléchargements. • Vous pouvez télécharger l'application Samsung Printer Experience depuis la Windows Store. Il vous faut avoir un compte Microsoft pour utiliser la Store(Store) Windows. 1 Dans Charms, sélectionnez Rechercher. 2 Cliquez sur Store(Store). 3 Recherchez et cliquez sur Samsung Printer Experience. 4 Cliquez sur Installer. • Si vous installez le pilote à l'aide du CD du logiciel fourni, le pilote V4 n'est pas installé. Si vous voulez utiliser le pilote V4 dans l'écran du Bureau, vous pouvez télécharger sur le site Internet de Samsung, www.samsung.com >rechercher votre produit > Assistance ou Téléchargements. • Si vous voulez installer des outils de gestion d'imprimante de Samsung, vous devez les installer à l'aide du CD de logiciel fourni.
2 Raccordez l'ordinateur à l'appareil avec un câble USB. Le pilote est automatiquement installé à partir de Windows Update. 1. Introduction
3 Cliquez sur Programmes et fonctionnalités. 4 Cliquez avec le bouton droit sur le pilote que vous voulez désinstaller et sélectionnez Désinstaller. 5 Suivez les instructions affichées dans la fenêtre.
• Si vous voulez désinstaller des outils de gestion d'imprimante Samsung, dans l'écran Démarrer, cliquez avec le bouton droit sur l'application > Désinstaller > cliquez avec le bouton droit sur le programme à supprimer > Désinstaller et suivez les instructions dans la fenêtre.

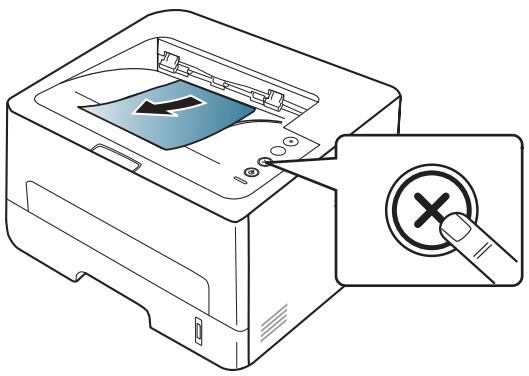

(Annuler) jusqu'à ce que le voyant d'état clignote, puis relâchez-le.
Spécifications des supports d’impression » à la page 80).

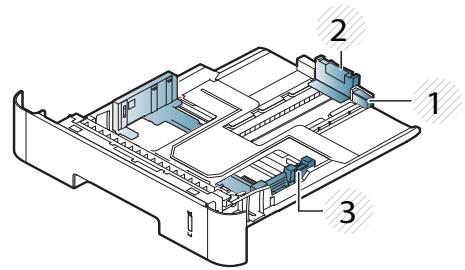

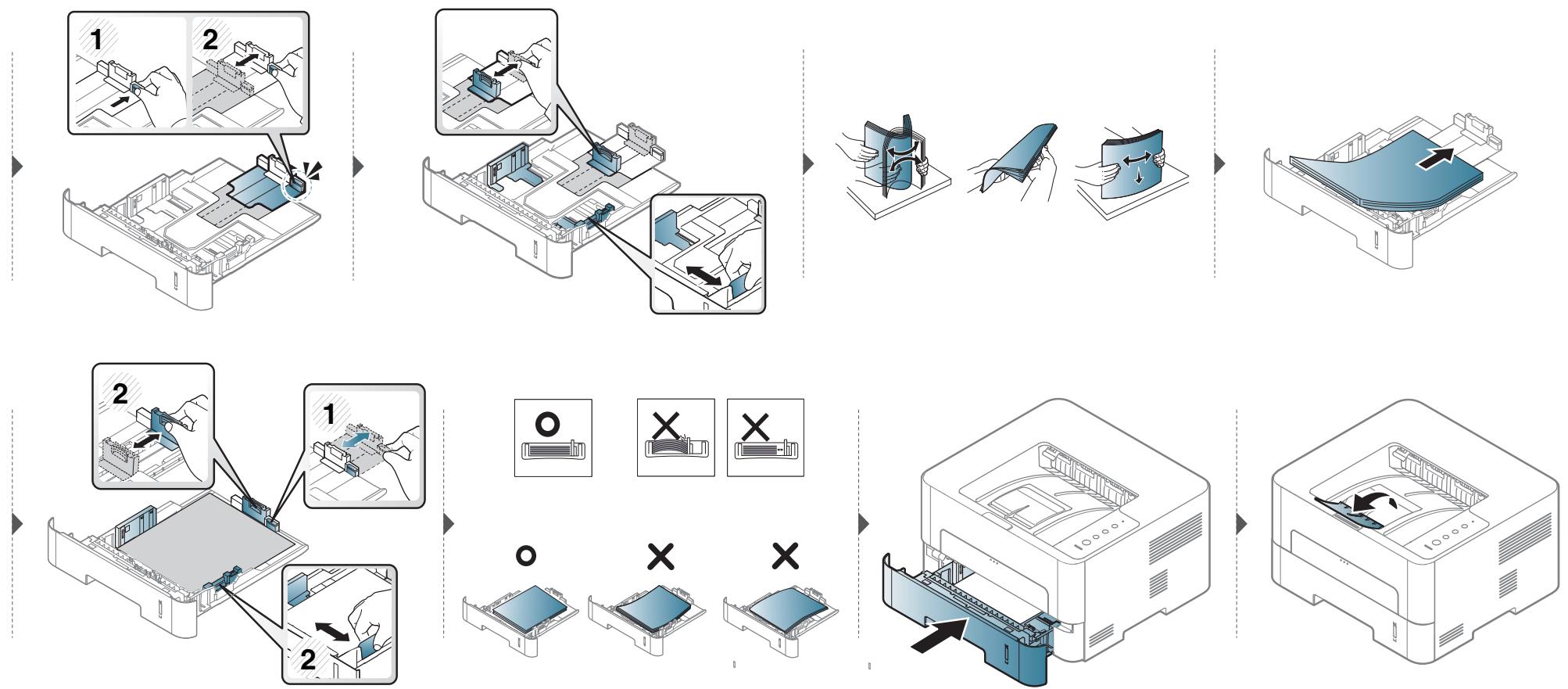

Si vous n'ajustez pas les guides, ceci peut causer un mauvais cadrage du papier, une impression oblique des images, ou un bourrage papier.
L'impression recto/verso n'est peut-être pas disponible sur certains modèles (voir « Fonctionnalités par modèle » à la page 8).
Tension d'alimentation

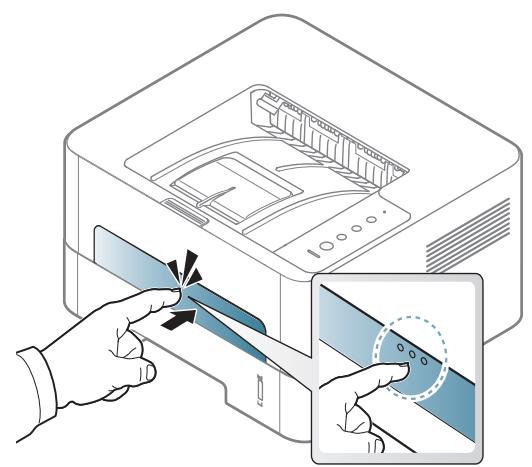

• Chargez uniquement des supports d’impression de même type, de même format et de même poids dans le chargeur manuel. • Si vous sélectionnez Chargeur manuel comme source de papier dans votre logiciel, vous devez appuyer sur le bouton Imp écr, Page de démonstration, ou WPS à chaque fois que vous imprimez une page et chargez un seul type, un seul format et un seul grammage de support d’impression à la fois dans le bac manuel. • Pour éviter les bourrages papier, n’ajoutez pas de papier pendant l’impression tant que le chargeur manuel n’est pas vide. • Les supports doivent être chargés face à imprimer vers le haut, le bord supérieur étant introduit en premier dans le chargeur manuel, et être placés au centre du bac. • Pour garantir une impression de qualité et pour éviter les bourrages papier, ne chargez que le papier disponible (voir « Spécifications des supports d’impression » à la page 80). • Aplatissez tout plissement visible sur les cartes, les enveloppes et les étiquettes avant de les insérer dans le chargeur manuel. • Lors de l’impression sur support spécial, suivez les recommandations de chargement (voir « Impression sur supports spéciaux » à la page 35). • Lorsque des feuilles se chevauchent lors de l’impression avec le chargeur manuel, ouvrez le bac 1 et retirez les feuilles qui se chevauchent ; recommencez l’impression. • Lorsque le papier ne s’alimente pas correctement pendant l’impression, poussez manuellement le papier jusqu’à ce qu’il commence à s’alimenter automatiquement. • Lorsque l'appareil est en mode d'économie d'énergie, il ne charge pas de papier à partir du chargeur manuel. Faites sortir l'appareil du mode Veille en appuyant sur le bouton d'alimentation avant d'utiliser le chargeur manuel.
Spécifications des supports d’impression » à la page 80.

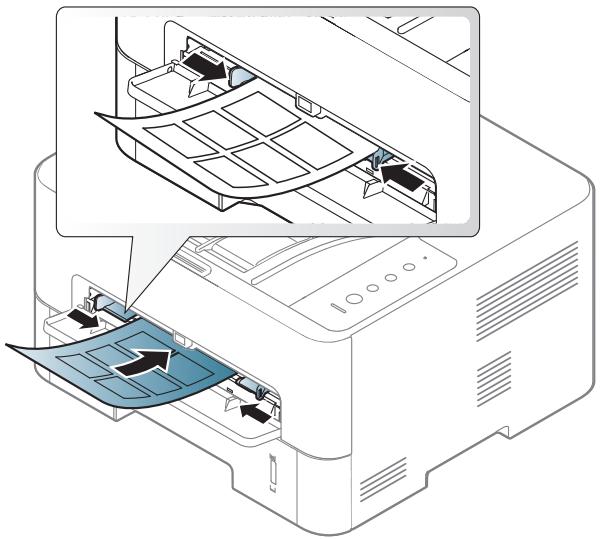

Le tableau ci-dessous montre les supports spéciaux disponibles pour chaque bac. Le paramètre du papier dans l'appareil et le pilote doivent correspondre pour pouvoir imprimer sans erreur de papier. Pour modifier le paramètre du papier défini dans l'appareil, dans le

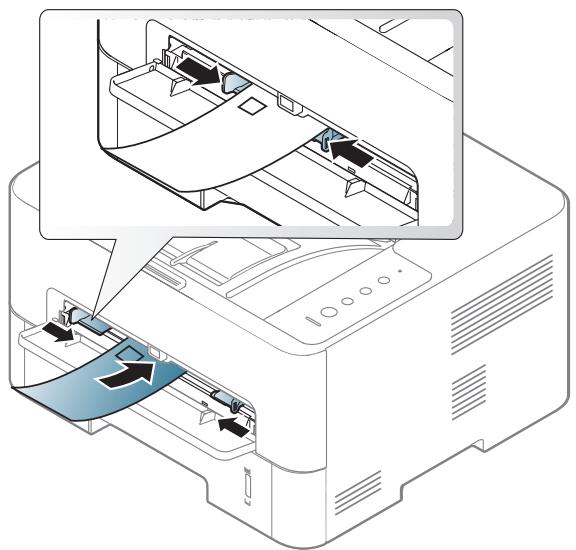

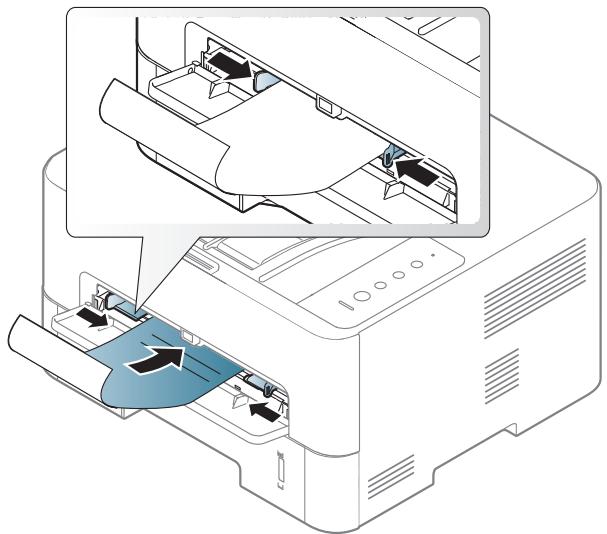

Pour imprimer une enveloppe, placez-la comme indiqué dans la figure suivante.
épaisse et réessayez d'imprimer. Cependant, ceci peut entraîner une impression bruyante. •

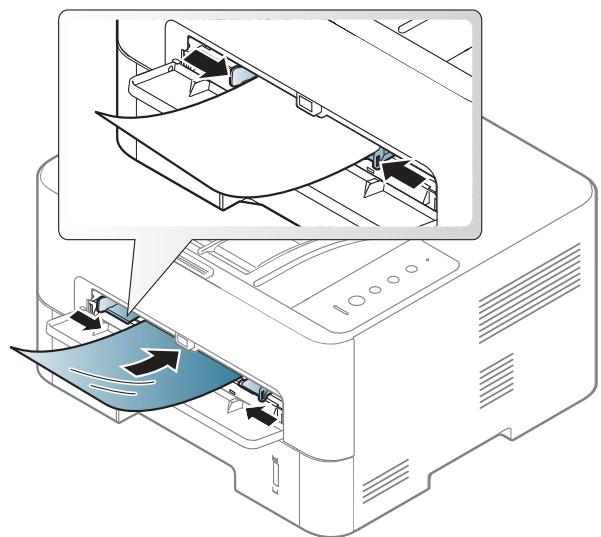

Pour éviter que les transparents se collent les uns aux autres, retirez au fur et à mesure les feuilles imprimées du bac de sortie.
Nous ne garantissons pas la qualité d’impression.
170 °C) pendant un dixième de seconde.
Le paramètre du papier dans l'appareil et le pilote doivent correspondre pour pouvoir imprimer sans erreur de papier. Pour modifier le paramètre du papier défini dans l'appareil, dans le Samsung Easy Printer Manager sélectionnez
Définissez ensuite le type de papier dans la fenêtre Options d’impression > onglet Papier > Type (voir « Ouverture des préférences d’impression » à la page 44).

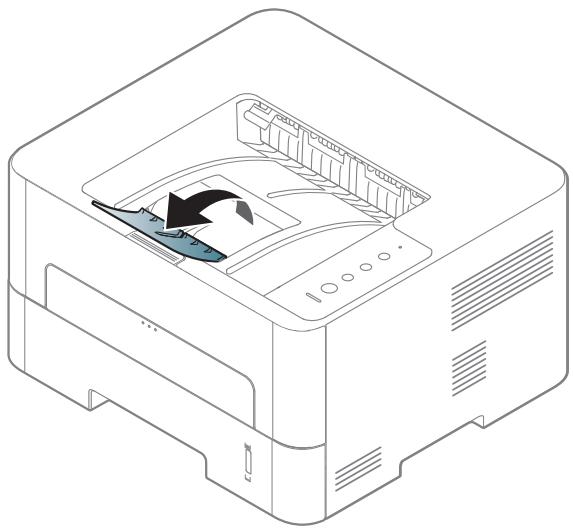

La surface du support de sortie papier peut devenir chaude si vous imprimez un grand nombre de pages en même temps. Assurez-vous d'en éloigner les enfants.

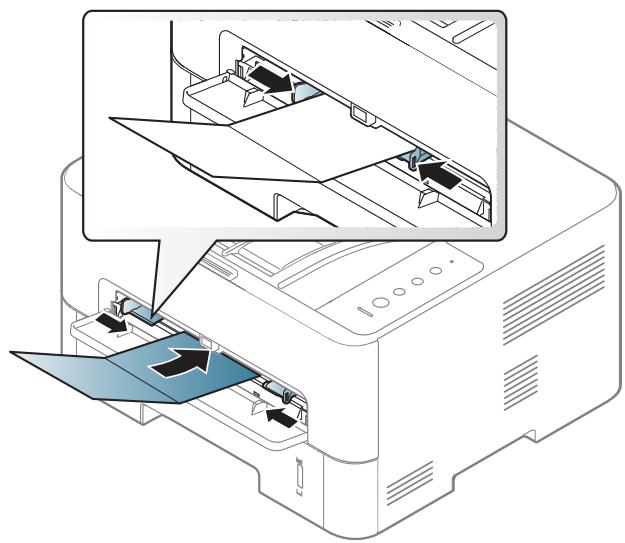

à facture, sélectionnez Personnalisée dans l’onglet Papier des Options d'impression (voir « Ouverture des préférences d’impression » à la page 44).

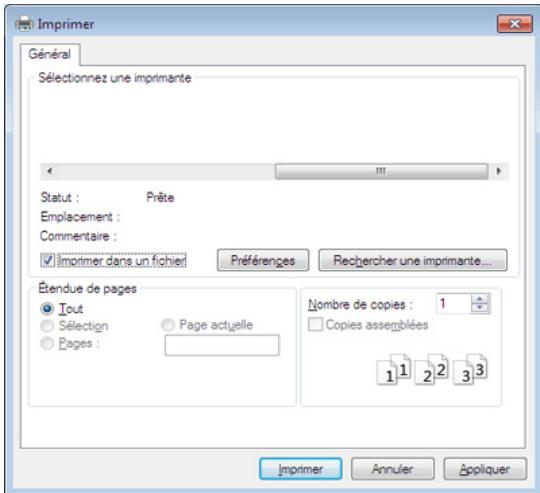

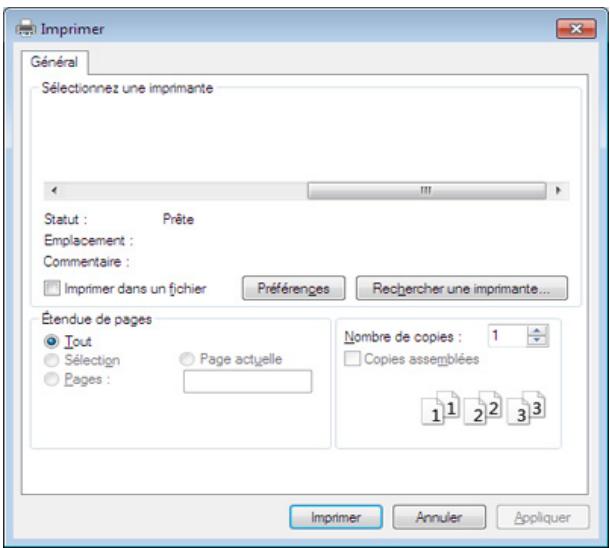

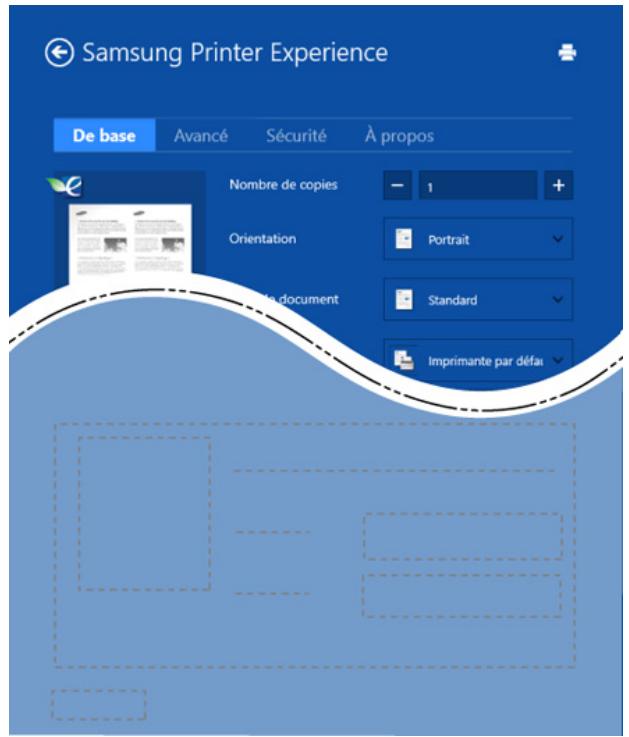

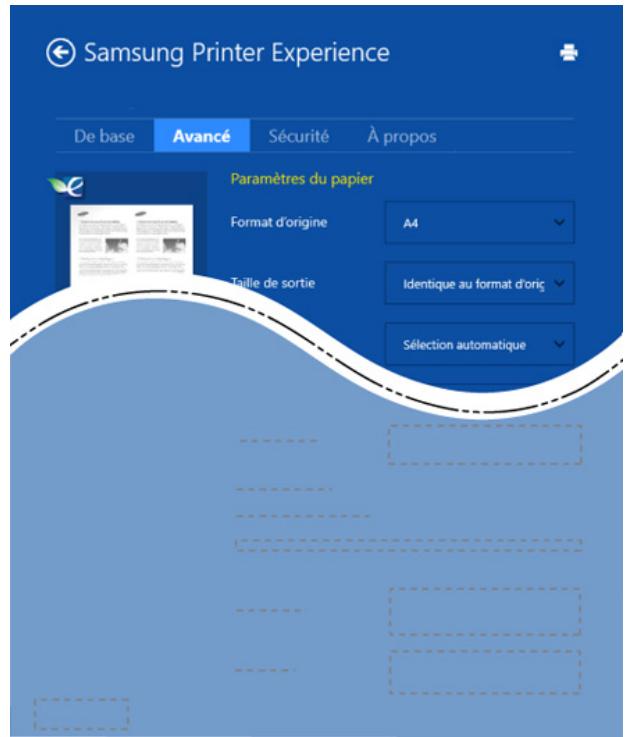

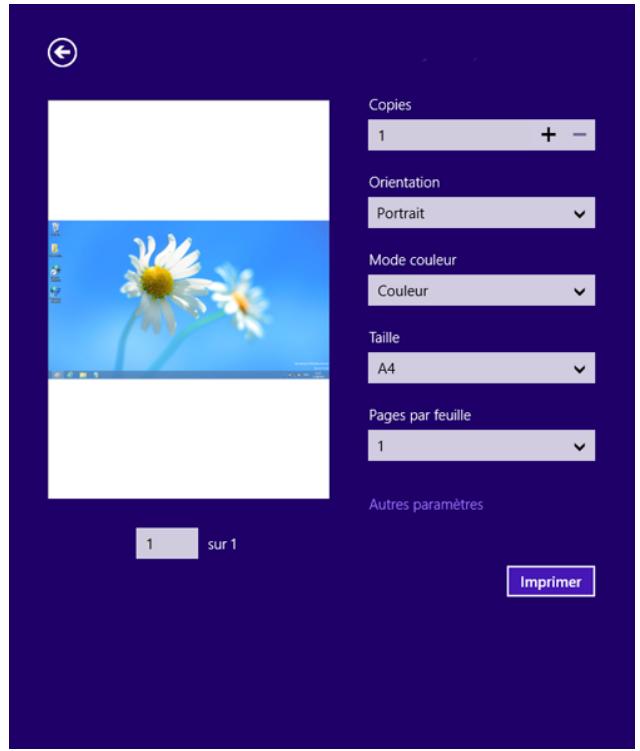

• Si vous utilisez Windows 8, voir « Impression de base » à la page 204.
Windows 7. Pour exploiter pleinement les fonctions avancées d'impression, cliquez sur Propriétés ou Préférences dans la fenêtre Imprimer (voir « Ouverture des préférences d’impression » à la page 44).

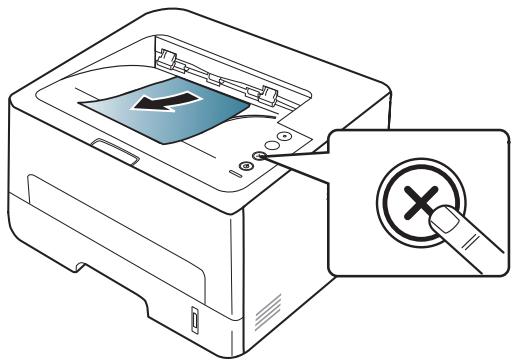

(Annuler) du panneau de commande.
• Lorsque vous sélectionnez une option dans Options d’impression, vous pouvez voir un repère d’avertissement, ou . Un repère qui signifie que vous pouvez sélectionner cette option, mais qu’elle n’est pas recommandée, et un repère qui signifie que vous ne pouvez pas sélectionner cette option en raison de la configuration ou de l’environnement de votre machine.
2 • Vous pouvez vérifier le statut actuel de l'appareil en appuyant sur le bouton État de l’imprimante (voir « Utilisation de Etat de l’imprimante Samsung » à la page 199).

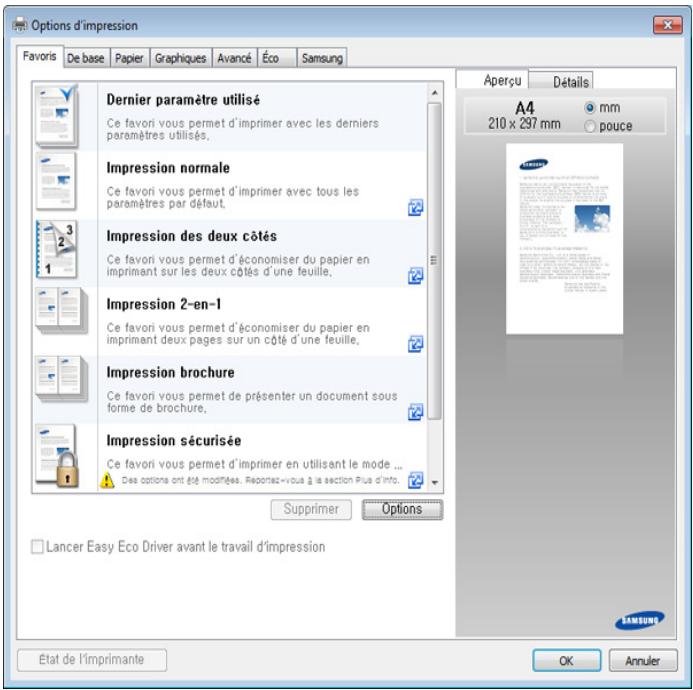

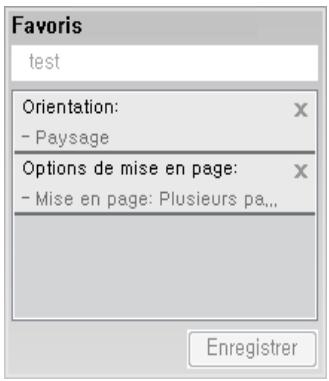

L'option Favoris, visible sur chaque onglet de préférences à l'exception de l'onglet Favoris et de l'onglet Samsung, vous permet d'enregistrer les préférences actuelles pour une utilisation ultérieure. Pour enregistrer un élément Favoris, procédez comme suit :
La fonction Eco réduit la consommation de toner et l’utilisation du papier. La fonction Eco vous permet d'économiser des ressources d'impression et vous permet d'effectuer une impression respectueuse de l'environnement. Si vous appuyez sur la touche Eco du panneau de commande, ceci active le mode économique. Le réglage par défaut du mode économique est l'impression recto/verso (bord long), plusieurs pages côté (plus de 2), ignorer les pages vierges et économiser du toner. Certaines fonctions ne sont pas disponibles selon le modèle.
Ignorer les pages vierges ne fonctionne pas correctement, réglez la fonction dans le Easy Eco Driver (voir « Easy Eco Driver » à la page 192).
Si vous configurez le mode Eco avec un mot de passe depuis SyncThru™ Web Service (onglet Paramètres > Config. appareil > Système > Éco Paramètres), le message Forcage apparaît. Vous devez entrer le mot de passe pour modifier l'état du mode Eco.

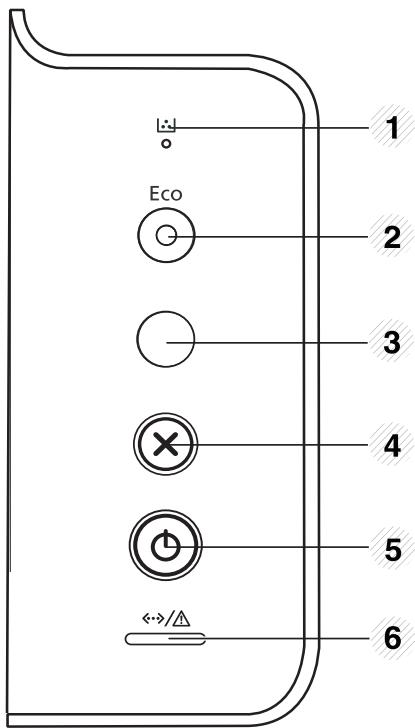

Lorsque le voyant du bouton s'allumera, le mode Économie d'énergie sera alors activé.
Ouvrez l'onglet Eco pour configurer le mode économique. Lorsque vous voyez l'image économique ( actuellement activé.
Simulateur du résultat indique les résultats de lémission réduite de dioxyde de carbone, l'électricité utilisée, et la quantité de papier économisée pour les paramètres que vous avez sélectionnés. •
économique est désactivé.
2. Configuration de base
Pour commander des consommables, des accessoires et des pièces de rechange agréées par Samsung, contactez le distributeur ou revendeur Samsung auprès duquel vous avez acheté l’appareil. Vous pouvez également visiter le site www.samsung.com/supplies. Sélectionnez votre pays/région, pour trouver les informations de contact pour bénéficier de nos services.
Samsung ne recommande pas l’utilisation de cartouches de toner Samsung non authentiques, comme des cartouches rechargées ou reconditionnées. Samsung ne peut pas garantir la qualité d’une cartouch non authentique Samsung. Tout entretien ou réparation requis suite à l’utilisation de cartouches de toner non-Samsung ne sera pas couvert par la garantie de l’appareil.
L’ouverture anticipée de l’emballage de la cartouche réduit considérablement sa durée de conservation et d’utilisation. Ne rangez pas la cartouche à même le sol. Si vous retirez la cartouche de toner de l’imprimante, stockez-la toujours en respectant les instructions suivantes. •
• Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu. • Secouez bien la cartouche de toner, afin d'améliorer la qualité de l'impression initiale. • Ne touchez pas la partie inférieure verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question.
• Si votre appareil ou son environnement proche est souillé par du toner, nous vous recommandons d’utiliser un tissu ou un chiffon humidifié avec de l’eau pour le nettoyer. Avec un aspirateur, vous risquez de faire voler le toner et d’être incommodé par le nuage ainsi formé.

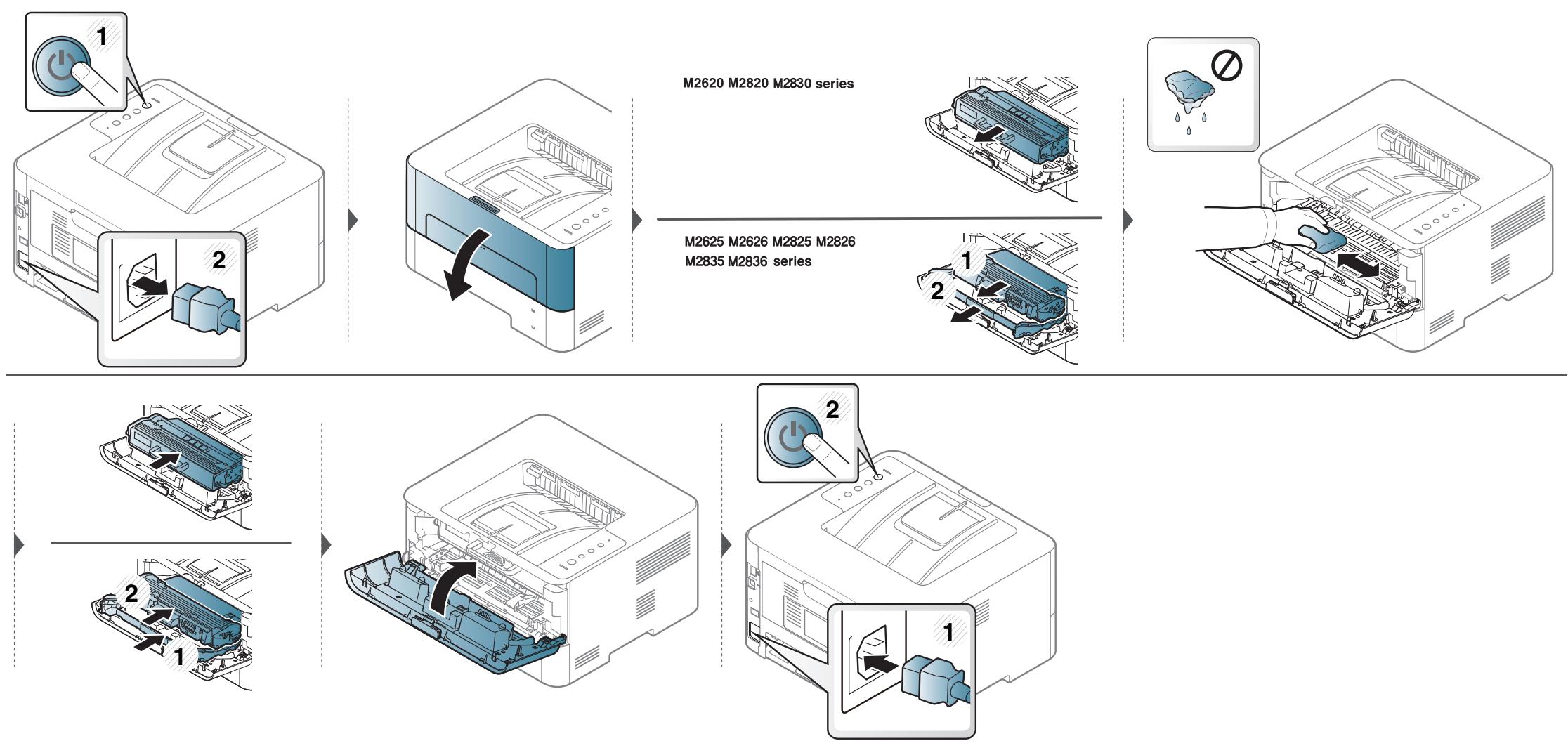

Nettoyez le boîtier de l’imprimante avec un chiffon doux non pelucheux. Humidifiez légèrement le chiffon avec de l’eau, mais faites attention à ne pas laisser couler de liquide sur l’appareil ou à l’intérieur.

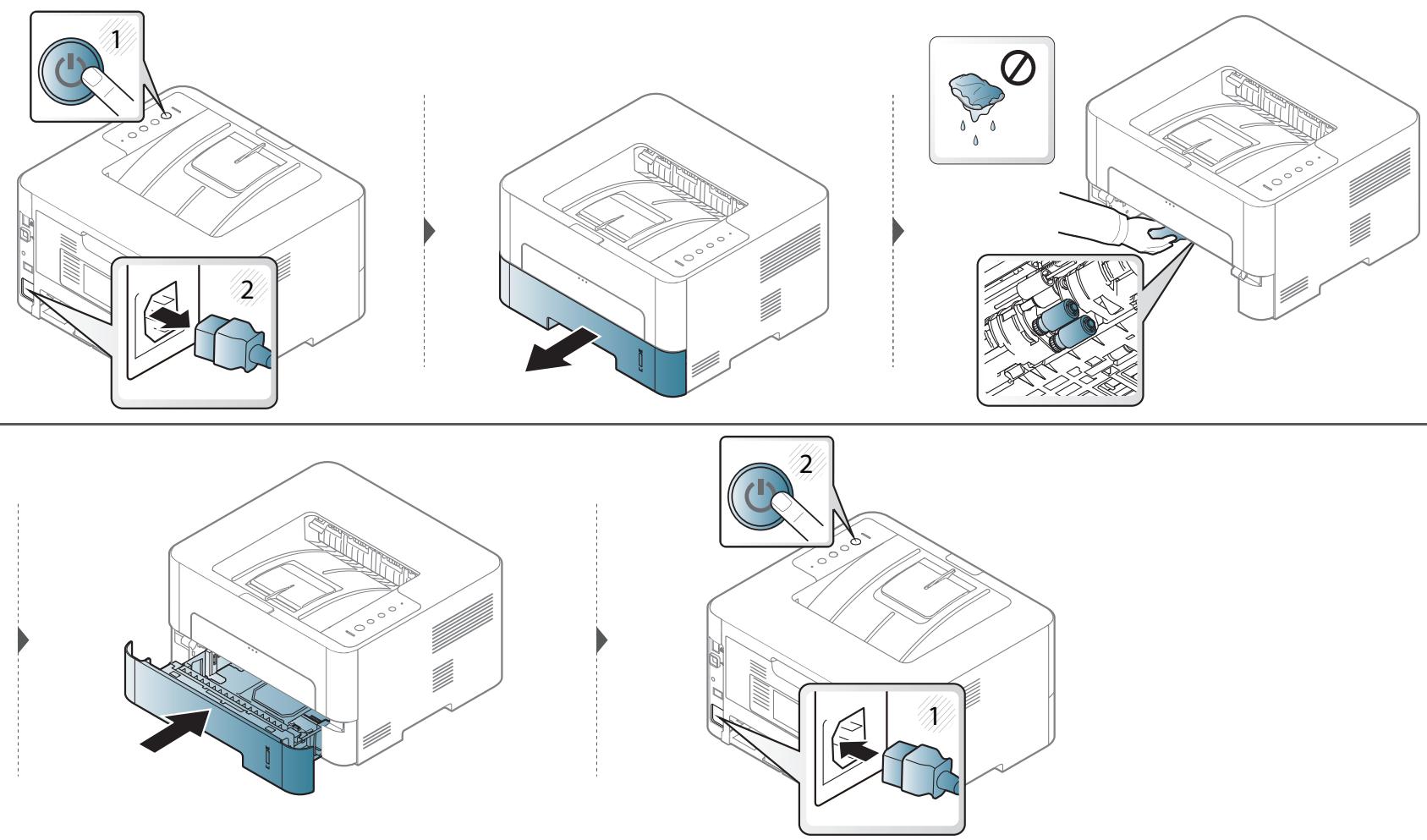

• Si votre appareil possède un interrupteur d'alimentation, éteignez l'appareil avant de le nettoyer. • Avant d'ouvrir le capot avant, fermez tout d'abord le support de sortie papier.
• Vous pouvez également résoudre l'erreur en suivant les indications de la fenêtre du programme Etat de l’imprimante Samsung, sur l'ordinateur (voir « Utilisation de Etat de l’imprimante Samsung » à la page 199). • Si le problème persiste, contactez un technicien de maintenance.
• Le capot est ouvert. Fermez le capot.
Clignotant d’impression en secouant la cartouche afin de répartir le toner résiduel (voir « Redistribution du toner » à la page 53). Activé
à la norme ISO/IEC 19752. Le nombre de pages peut varier en fonction de l’environnement d’exploitation, du délai entre chaque impression, des graphiques ainsi que du type et du format des supports. Un peu de toner peut rester dans la cartouche, même lorsque la DEL orange est allumée et que l'imprimante s'arrête d'imprimer. b. Modèle sans fil uniquement (cf. « Fonctionnalités par modèle » à la page 8).
Non disponible dans le bac
Le système laser et l’imprimante sont conçus de manière à interdire tout accès aux rayonnements laser au-dessus d’un niveau de classe I pendant l’exploitation normale, les interventions de maintenance utilisateur, dans les conditions d’utilisation spécifiées.
N’utilisez jamais l’imprimante après avoir retiré le capot protecteur du module laser/scanner. Le faisceau lumineux, bien qu’invisible, pourrait endommager vos yeux. Mettez les appareils électroniques au rebut via la filière de recyclage approuvée. Pour trouver le centre de recyclage le plus proche, consultez notre site Internet : www.samsung.com/recyclingdirect ou appelez le (877) 278 - 0799.
Californie (États-Unis uniquement)
Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les conditions figurant dans le contrat d’achat. Cet appareil et ses accessoires électroniques ne doivent pas être mélangés avec d’autres déchets commerciaux lors de leur mise au rebut.
édictée par l’Industrie et Sciences Canada.
Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés aux États-Unis d’Amérique si un numéro d’ID FCC se trouve sur l’étiquette du système. La FCC conseille de conserver un écart minimal de 20 cm entre l’équipement sans fil et l’utilisateur (membres non inclus). Cette distance de 20 cm doit être respectée lorsque l’équipement sans fil est sous tension. La puissance d’émission du (ou des) périphérique(s) sans fil éventuellement intégrés à votre imprimante est largement inférieure aux limites d’exposition aux champs RF définies par la FCC.
L’utilisation de cet équipement est soumise aux deux conditions suivantes: (1) il ne doit pas occasionner d’interférences susceptibles de présenter un danger, et (2) il doit pouvoir capter toutes les interférences reçues, même si celles-ci sont de nature à entraîner son dysfonctionnement.
Contactez le fabricant pour toute modification.
Lors de l’installation et de l’utilisation du transmetteur et de l’antenne, la limite d’exposition aux radiofréquences fixée à 1 mW/cm² peut être dépassée à proximité de l’antenne. Par conséquent, l’utilisateur doit en permanence garder une distance minimale de 20 cm entre lui et l’antenne. Cet équipement ne doit pas être installé à proximité d’un autre émetteur ou d’une autre antenne émettrice.
Connectez le fil marron à la broche signalée par la lettre « L » ou par la couleur rouge. Un fusible de 13 A doit être présent dans la fiche, dans l’adaptateur ou sur le tableau électrique.
• Par la présente, Samsung Electronics déclare que ce produit [M262x/ M262xD/M262xND/M282xND] est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive Basse Tension (2006/95/CE) et de la Directive EMC (2004/108/CE). • Par la présente, Samsung Electronics déclare que ce produit [M282xDW/ M283xDW] est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive R&TTE 1999/5/CE. La déclaration de conformité est consultable à l’adresse www.samsung.com, allez dans Assistance > Téléchargements et saisissez le nom de votre imprimante multifonction (MFP) pour rechercher l’EuDoC.
01.01.1996: directive 2004/108/EC du Conseil de l’UE, harmonisation des lois des États membres relatives à la compatibilité électromagnétique.
RTCP nationaux et les PBX des pays européens : si vous rencontrez des problèmes, contactez tout d'abord le laboratoire qualité européen de Samsung Electronics Co., Ltd. Cet appareil a été testé pour s'assurer de sa conformité avec la norme TBR21. Pour aider à l'utilisation d'un terminal conforme à cette norme, le European Telecommunication Standards Institute (ETSI) a publié un document consultatif (EG 201 121) qui contient des notes et des exigences supplémentaires pour assurer la compatibilité du réseau avec les terminaux utilisant la norme TBR21. L'appareil a été conçu en suivant toutes les notes consultatives pertinentes de ce document et il est parfaitement conforme avec ces dernières.
équipements radioélectriques (pour les produits comportant des équipements radio homologués par l’UE) Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4/5 GHz et destinés à un usage personnel ou professionnel. Cette section est applicable uniquement en présence de ces appareils. Reportez-vous à l’étiquette des spécifications techniques pour vérifier la présence de tels équipements sans fil. Les appareils sans fil de votre système sont homologués uniquement pour l'Union Européenne ou les régions associées si la marque CE se trouve sur l'étiquette du système.
Membres de l'Union européenne
La puissance d’émission du ou des périphériques sans fil éventuellement intégrés à votre imprimante est largement inférieure aux limites actuelles d’exposition aux champs RF. Les équipements sans fil (susceptibles de figurer dans votre imprimante) émettant beaucoup moins d’énergie que ce que les normes et les recommandations en matière de sécurité n’exigent, le fabricant estime que ces équipements ne présentent aucun danger pour l’utilisateur. Quel que soit le niveau de puissance, il convient d’éviter au maximum les contacts humains pendant l’utilisation normale de l’appareil. Il est conseillé de conserver un écart minimal de 20 cm entre l’équipement sans fil et l’utilisateur (membres non inclus). Cette distance de 20 cm doit être respectée lorsque l’équipement sans fil est sous tension et émet. Cet émetteur ne doit pas être installé ou utilisé conjointement avec tout autre type d’antenne ou d’émetteur. Dans certains cas, les équipements sans fil font l’objet de restrictions. Des exemples de restrictions fréquentes sont indiqués ci-dessous:
Actuellement, les règlements en vigueur dans les compagnies aériennes imposent d’éteindre les équipements sans fil pendant les vols. Les périphériques de communication IEEE 802.11 (également connu sous le nom Ethernet sans fil) et Bluetooth sont des exemples de périphériques permettant la communication sans fil. Dans les environnements où le risque d’interférences avec d’autres équipements ou services est néfaste ou considéré comme néfaste, l’utilisation d’appareils sans fil peut être limitée ou interdite. Parmi ces environnements, on compte notamment les aéroports, les hôpitaux et les lieux dont l’atmosphère est chargée d’oxygène ou de gaz inflammable. Lorsque vous vous trouvez dans un environnement où vous n’êtes pas sûr de pouvoir utiliser un appareil sans fil, demandez aux autorités compétentes l’autorisation d’allumer ou d’utiliser votre appareil sans fil.
Si votre système vous a été fourni avec un appareil sans fil intégré, n’utilisez pas cet appareil sans fil tant que tous les capots et protections ne sont pas installés, et que l’appareil n’est pas complètement assemblé.

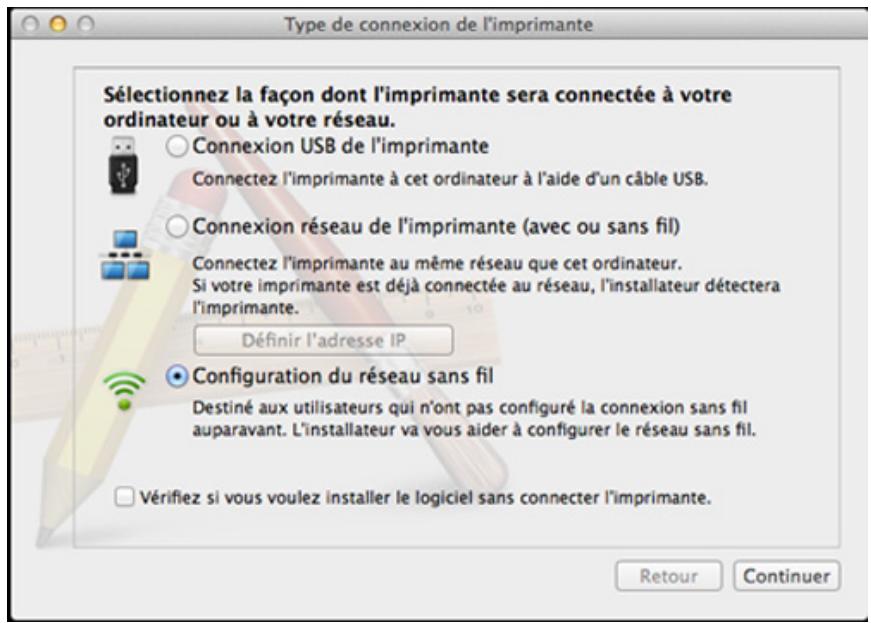

1. Installation des logiciels

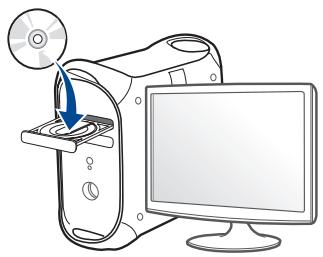

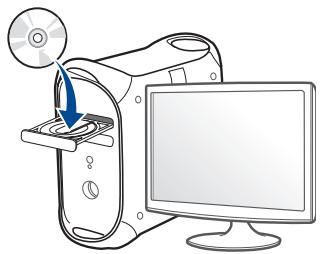

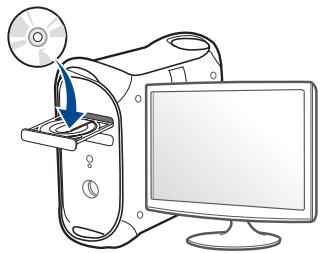

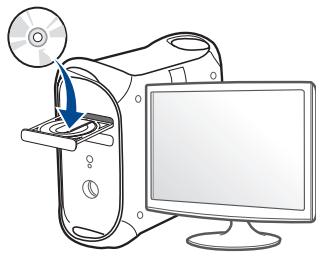

Double-cliquez sur l’icône CD-ROM qui apparaît sur le bureau du Mac. •
Lisez le contrat de licence et cliquez sur Continuer. Cliquez sur Accepter pour accepter le contrat de licence. Cliquez sur Installer. Tous les composants nécessaires aux opérations de l’appareil seront installés. Si vous sélectionnez Personnaliser, vous pouvez choisir les composants individuels à installer.
Cliquez sur le bouton Forward et ajoutez-la à votre système.
Exécutez la commande « ./install.sh » (si vous n'êtes pas connecté à la racine, exécutez la commande avec « sudo » en tant que « sudo ./install.sh »)
TCP/IPv6 n’est pas pris en charge par ce programme.
Pour les modèles ne possédant pas d'écran d'affichage sur le panneau de commande, utilisez le programme SyncThru™ Web Service ou SetIP. •
Cliquez sur Accepter pour accepter le contrat de licence. Cliquez sur Installer. Tous les composants nécessaires aux opérations de l’appareil seront installés. Si vous sélectionnez Personnaliser, vous pouvez choisir les composants individuels à installer.
Cliquez sur Continuer.
Saisissez les nouvelles informations de l’appareil dans la fenêtre de configuration. dans un intranet d’entreprise, ces informations peuvent devoir être affectées par un gestionnaire du réseau avant de poursuivre.
Fonctionnalités par modèle » à la page 8).
L’appareil prend en charge les adresses IPv6 suivantes pour l’impression et la gestion réseau. •
Mettez l’appareil hors tension puis sous tension.
Fonctionnalités par modèle » à la page 8).
Si la fenêtre d'installation n'apparait pas, à partir de Charms, sélectionnez Rechercher > Apps et recherchez Exécuter. Tapez X:\Setup.exe, en remplaçant le “X” par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK. Si une fenêtre d'invite « Tapez pour choisir ce qui arrive avec ce disque.» s'affiche, cliquez dans la fenêtre et choisissez Exécuter Setup.exe.
• Le pilote V4 est automatiquement téléchargé depuis la mise à jour Windows si votre ordinateur est connecté à Internet. S'il ne l'est pas, vous pouvez télécharger manuellement le pilote V4 sur le site Internet de Samsung, www.samsung.com > rechercher votre produit > Assistance ou Téléchargements. • Vous pouvez télécharger l'application Samsung Printer Experience depuis la Windows Store. Il vous faut avoir un compte Microsoft pour utiliser la Store(Store) Windows. a Dans Charms, sélectionnez Rechercher. b Cliquez sur Store(Store). c Recherchez et cliquez sur Samsung Printer Experience. d Cliquez sur Installer. • Si vous installez le pilote à l'aide du CD du logiciel fourni, le pilote V4 n'est pas installé. Si vous voulez utiliser le pilote V4 dans l'écran du Bureau, vous pouvez télécharger sur le site Internet de Samsung, www.samsung.com > rechecher votre produit > Assistance ou Téléchargements. • Si vous voulez installer des outils de gestion d'imprimante de Samsung, vous devez les installer à l'aide du CD de logiciel fourni.
2 L’installation en mode silencieux est une méthode d’installation qui n’exige pas d’intervention de l’utilisateur. Une fois l’installation démarrée, le pilote et le logiciel de l’appareil sont automatiquement installés sur votre ordinateur. Vous pouvez démarrer l’installation en mode silencieux en saisissant /s ou /S dans la fenêtre de commande.
Le tableau suivant indique les commandes pouvant être utilisées dans la fenêtre de commande.
Démarre l’installation en mode silencieux.
Le nom du port d’imprimante peut être spécifié sous forme d’adresse IP, de nom d’hôte, de nom de port local USB, de nom de port IEEE1284 ou de chemin réseau. Par exemple : • /p« xxx.xxx.xxx.xxx » où, « xxx.xxx.xxx.xxx » signifie l’adresse IP de l’imprimante réseau. / p« USB001 », / P« LPT1: », /p« nom d’hôte » • /p« \\nom_ordinateur Ligne de commande
Windows au système et les partages avec un <nom de partage> spécifié pour point and print.
Double-cliquez sur l’icône CD-ROM qui apparaît sur le bureau du Mac. •
Saisissez l’adresse IP de l’appareil dans le champ de saisie Adresse.
2. Utilisation d'un appareil connecté au réseau
System > Administration > Printing ou exécutez la commande « system-config-printer » dans le programme Terminal).
• Assurez-vous que votre appareil est compatible avec le système d'exploitation UNIX avant d'installer le pilote d'impression UNIX (voir « Unix » à la page 85). • Les commandes sont indiquées par “”, mais lors de la saisie des commandes, ne tapez pas “”. • Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Fonctionnalités par modèle » à la page 8).
(http://www.samsung.com > rechercher votre produit > assistance ou téléchargements).
« . /install –c ».
Pour ajouter l’imprimante à votre système UNIX, exécutez « installprinter » depuis la ligne de commande. Ceci fait apparaître la fenêtre Add Printer Wizard. Configurez l’imprimante dans cette fenêtre en exécutant les étapes suivantes :
2 Saisissez l’adresse IP ou le nom de DNS de l’imprimante dans la zone de texte Device pour les imprimantes connectées au réseau. Sous IBM AIX avec jetdirect Queue type, seul le nom d’hôte est possible, une adresse IP numérique n’est pas permise.
« Fonctionnalités par modèle » à la page 8). • Si le réseau IPv6 ne semble pas fonctionner correctement, réinitialisez tous les paramètres réseau par défaut et réessayez à l'aide de l'option Effacer regl..
Les réseaux sans fil nécessitent une plus grande sécurité, ainsi quand un point d'accès est mis en place, un nom de réseau (SSID), le type de sécurité utilisé et un mot de passe réseau sont créés pour le réseau. Demandez ces informations à votre administrateur réseau avant de commencer l’installation de l’appareil.
En règle générale, vous ne pouvez avoir qu’une connexion à la fois entre votre ordinateur et l’appareil. Mode Infrastructure Il s’agit d’un environnement généralement utilisé pour les particuliers, les bureaux à domicile et les petites entreprises. Ce mode utilise un point d’accès pour communiquer avec l’appareil sans fil. Mode Ad-hoc Ce mode n’utilise pas de point d’accès. L’ordinateur sans fil et l’appareil sans fil communiquent directement.

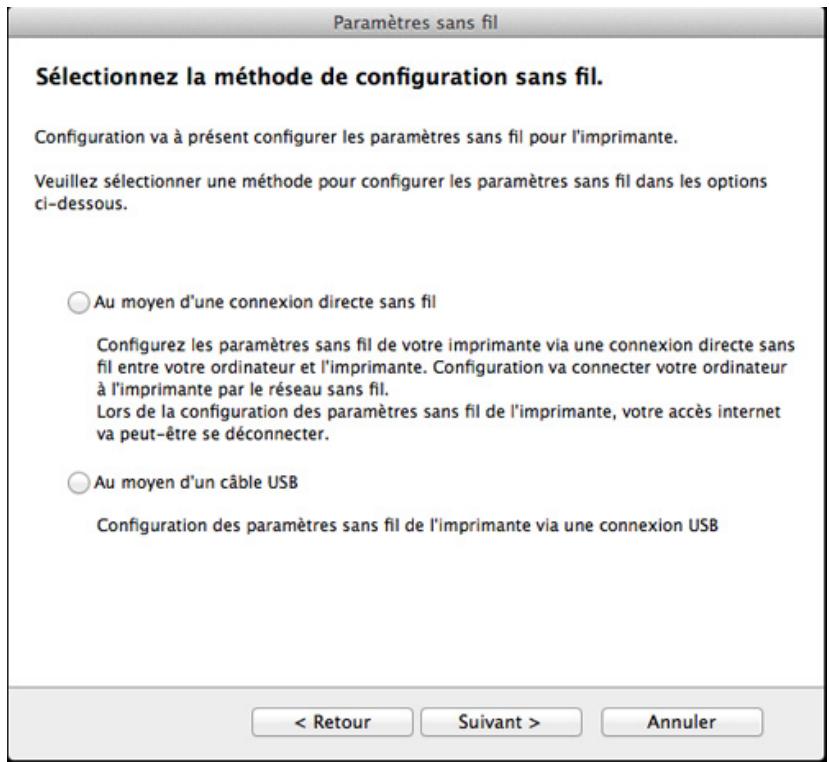

Vous pouvez configurer les paramètres du réseau sans fil à partir de l'appareil ou de l'ordinateur. Choisissez la méthode de configuration dans le tableau ci-dessous.
Dépannage » à la page 154). • Il est fortement recommandé de paramétrer le mot de passe aux points d'accès. Si vous ne paramétrez pas le mot de passe aux points d'accès, ceuxci peuvent être exposés à un accès illégal provenant de machines inconnues, notamment des PC, des téléphones intelligents et des imprimantes. Reportez-vous au manuel d'utilisation des points d'accès pour le paramétrage du mot de passe. • Certains types d'installation du réseau sans fil peuvent être indisponibles en fonction du modèle ou du pays.

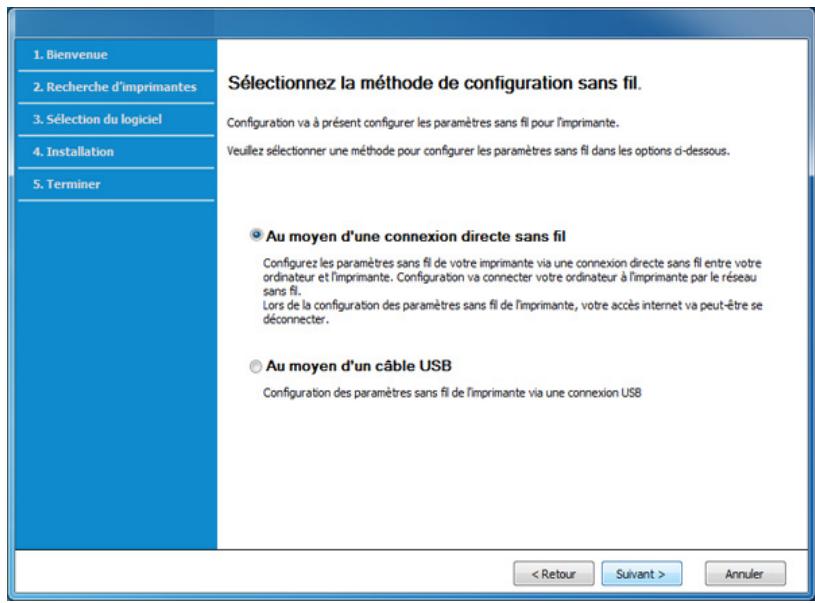

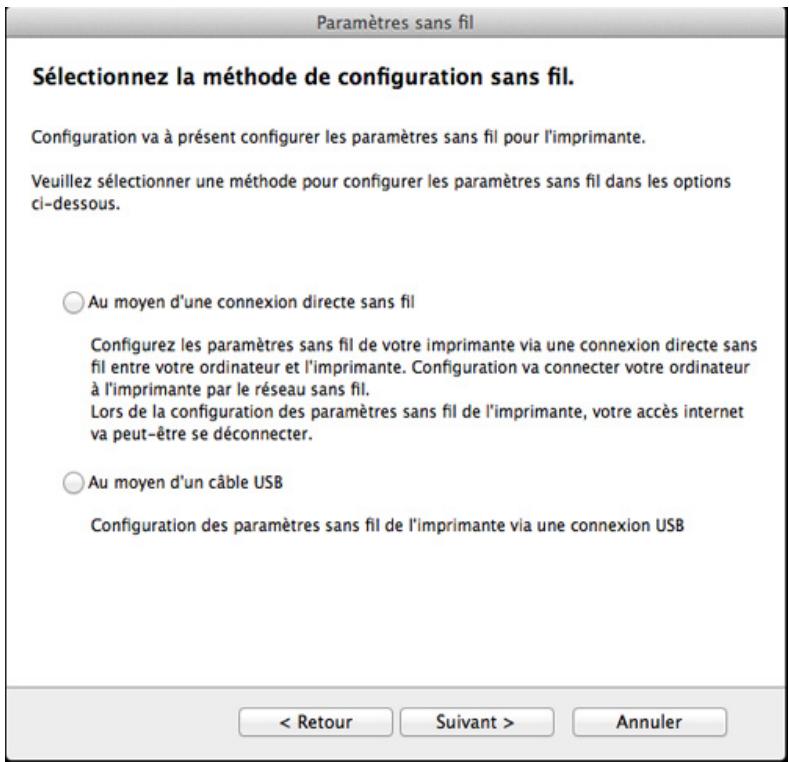

Si vous utilisez Windows, voir « Point d'accès via un câble USB » à la page 132. Si vous utilisez Windows, voir « Point d'accès sans câble USB (recommandé) » à la page 135. • Utilisateurs de Mac, voir « Point d'accès via un câble USB » à la page 141. • Utilisateurs de Mac, voir « Point d'accès sans câble USB (recommandé) » à la page 144.
Si votre appareil et un point d’accès (ou un routeur sans fil) prennent en charge le mode WPS (Wi-Fi Protected Setup™), vous pouvez facilement configurer les paramètres du réseau sans fil sans ordinateur, en appuyant sur la touche

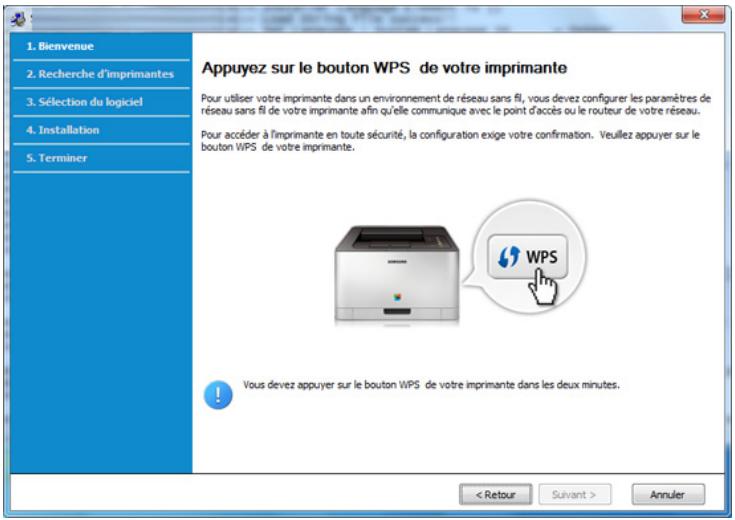

L’utilisation de la touche WPS (PBC) ou la saisie du code PIN depuis l’ordinateur pour la connexion au point d’accès (ou au routeur sans fil) varie selon le point d’accès (ou le routeur sans fil) que vous utilisez. Reportez-vous au mode d’emploi du point d’accès (ou du routeur sans fil) que vous utilisez. • Lorsque vous utilisez la touche WPS pour configurer le réseau sans fil, les paramètres de sécurité peuvent changer. Pour éviter ceci, verrouillez l'option WPS pour les paramètres de sécurité du réseau sans fil actuels. Le nom de l'option peut différer selon le point d'accès (ou du routeur sans fil) que vous utilisez.
(WPS) du panneau de commande de votre appareil et sur la touche WPS (PBC) d’un point d’accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™), respectivement. La méthode du numéro d’identification personnel (PIN) vous aide à connecter votre appareil à un réseau sans fil en entrant les informations PIN fournies sur un point d’accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™). Votre appareil utilise le mode PBC par défaut ; il s’agit du mode recommandé pour un environnement de réseau sans fil classique.

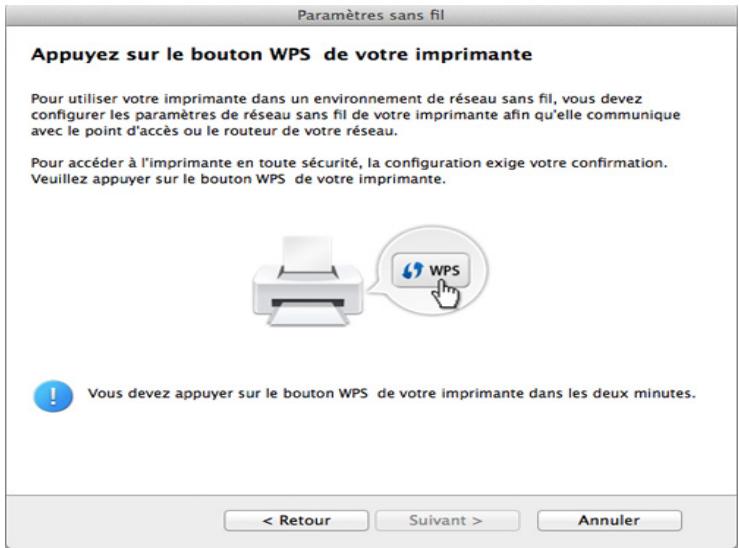

WPS (Wi-Fi Protected Setup™). L’appareil attend jusqu’à deux minutes que vous appuyiez sur la touche WPS (PBC) du point d’accès (ou du routeur sans fil).
En mode prêt, appuyez sur la touche (Annuler ou Arrêter/ Suppr.) du panneau de commande pendant plus de cinq secondes.
Pour un appareil ne disposant pas de la touche
Vous pouvez accéder au code PIN de votre appareil.
L’appareil commence à se connecter au point d’accès (ou au routeur sans fil).
Le voyant clignote lentement pendant deux minutes maximum jusqu'à ce que vous saisissiez le numéro à huit caractères du PIN. Le voyant du mode WPS clignote dans l’ordre affiché ci-dessous: a Le voyant du mode WPS clignote rapidement. L’appareil se connecte au point d’accès (ou au routeur sans fil). b Lorsque l’appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé.
• L’appareil est à nouveau éteint puis rallumé. • Le point d’accès (ou le routeur sans fil) est à nouveau éteint puis rallumé.
Pour annuler la connexion à un réseau sans fil lorsque l’appareil se connecte au réseau sans fil, appuyez sur la touche (Annuler ou Arrêter/Suppr.) ou (Marche/sortie de veille) sur le panneau de commande. Vous devez attendre deux minutes avant de vous reconnecter au réseau sans fil.
Lorsque la fonction sans fil est désactivée, l’appareil essaie automatiquement de se reconnecter au point d’accès (ou au routeur sans fil) avec les paramètres et l’adresse de connexion sans fil utilisés précédemment.

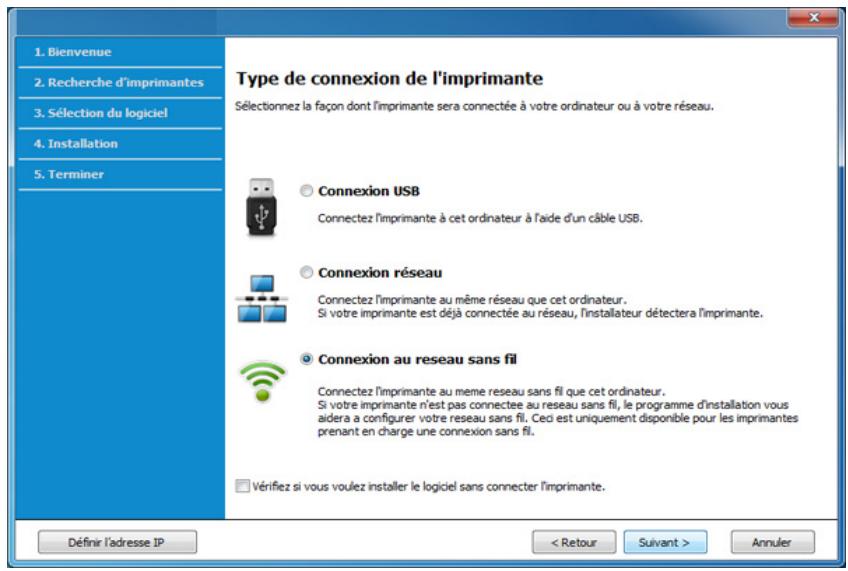

Raccourci vers le programme de configuration sans fil Samsung Easy Wireless Setup sans le CD : Si vous avez déjà installé le pilote d'imprimante, vous pouvez accéder au programme de configuration sans fil Samsung Easy Wireless Setup sans le CD (voir « Accéder aux outils de gestion » à la page 189).
Éléments à préparer •
Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur de CD-ROM, puis cliquez sur OK. •
Si la fenêtre d'installation n'apparait pas, à partir de Charms, sélectionnez Rechercher > Apps et recherchez Exécuter. Tapez X:\Setup.exe, en remplaçant le “X” par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK.

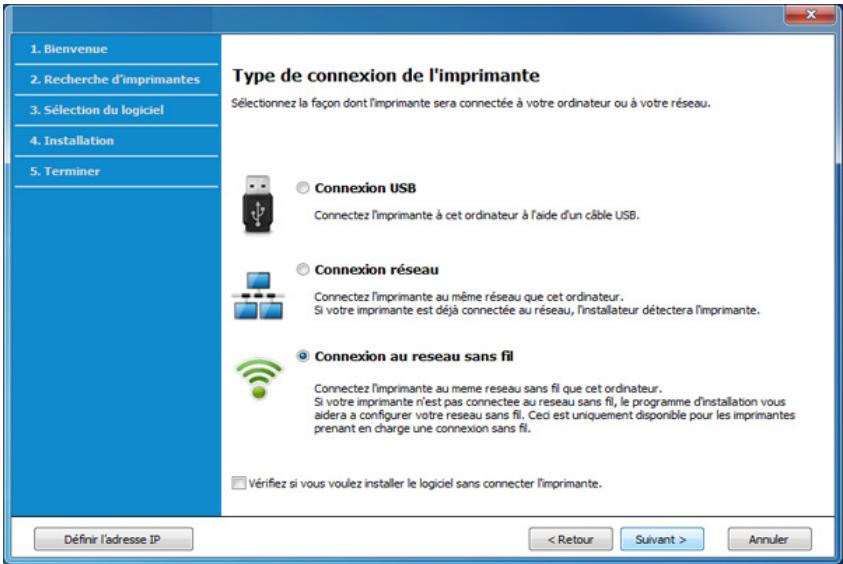

Non, mon imprimante est déjà connectée sur mon réseau.
Exécuter Setup.exe.
WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée), qui est configurée manuellement sur le point d’accès et sur chacun de ses clients. • Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128, TKIP, AES, TKIP AES). • Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau. • Confirmez la clé réseau: confirmez la valeur du mot de passe de cryptage réseau.
(SSID) du point d’accès que vous souhaitez utiliser et cliquez sur Suivant.
Saisissez le mot de passe du réseau du point d'accès (ou du routeur).
• Mode de fonctionnement: Sélectionnez Infrastructure.
• L'utilisation de Samsung Easy Printer Manager vous permet de contruire le réseau Wi-fi Direct (voir « Configuration de Wi-Fi Direct » à la page 152).

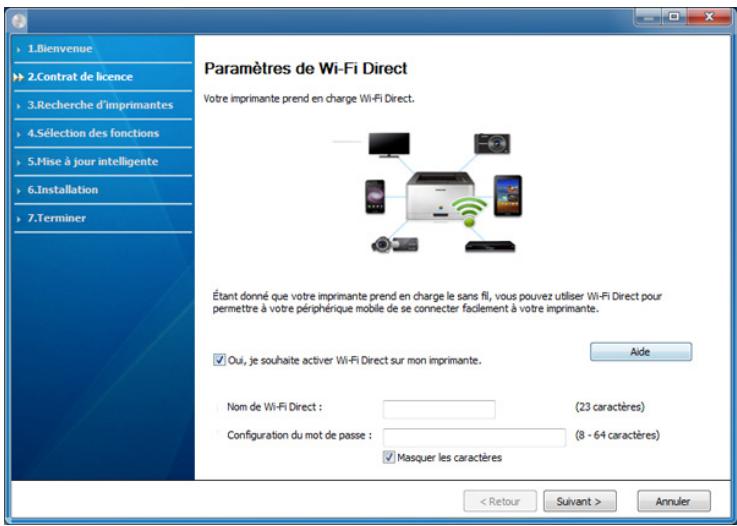

• Nom du Wi-Fi Direct : par défaut, le nom Wi-Fi Direct est le nom du modèle et sa longueur maximale est de 23 caractères. • Config mot de passe est une chaîne numérique et sa longueur est comprise entre 8 et 64 caractères.
Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur de CD-ROM, puis cliquez sur OK. •
Si la fenêtre d'installation n'apparait pas, à partir de Charms, sélectionnez Rechercher > Apps et recherchez Exécuter. Tapez X:\Setup.exe, en remplaçant le “X” par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK. Si une fenêtre d'invite « Tapez pour choisir ce qui arrive avec ce disque.» s'affiche, cliquez dans la fenêtre et choisissez Exécuter Setup.exe.
Non, mon imprimante est déjà connectée sur mon réseau.
USB » à la page 132).
Tapez X:\Setup.exe, en remplaçant le “X” par la lettre qui représente votre lecteur de CD-ROM et cliquez sur OK. Si une fenêtre d'invite « Tapez pour choisir ce qui arrive avec ce disque.» s'affiche, cliquez dans la fenêtre et choisissez Exécuter Setup.exe.
• Canal: Sélectionnez le canal. (Régl. auto ou 2 412 MHz à 2 467 MHz). • Authentification: Sélectionnez un type d’authentification. Sys. ouvert: L’authentification n’est pas utilisée et le cryptage peut l’être ou non, en fonction de l’enjeu de sécurité des données. Clé part.: L’authentification est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau. • Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128). • Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau.
Non, mon imprimante est déjà connectée sur mon réseau.
• Indice de clé WEP: Si vous utilisez le cryptage WEP, sélectionnez l’Indice de clé WEP approprié. La fenêtre de la sécurité du réseau sans fil s’affiche lorsque des paramètres de sécurité ont été définis pour le réseau ad-hoc. Sélectionnez Sys. ouvert ou Clé part. pour l’authentification et cliquez sur Suivant. • Le WEP (Wired Equivalent Privacy) est un protocole de sécurité destiné à empêcher tout accès non autorisé à votre réseau sans fil. Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l’aide d’une clé de cryptage WEP 64 ou 128 bits.
Vérifiez les paramètres et cliquez sur Suivant.
- Adresse IP: 169.254.133.43
également l’être. Si votre ordinateur est défini sur DHCP et que vous souhaitez utiliser le paramètre Statique pour le réseau sans fil, vous devez contacter l’administrateur réseau pour obtenir l’adresse IP statique. • Dans le cas de la méthode DHCP. Si la méthode d’allocation d’adresses IP est DHCP, vérifiez que DHCP apparaît bien dans la fenêtre Confirmation de la configuration d’un réseau sans fil. Si la fenêtre affiche Statique, cliquez sur Modifier TCP/IP pour modifier la méthode d’attribution en Recevoir automatiquement l’adresse IP (DHCP).
- Passerelle: 169.254.133.1
Statique apparaît bien dans la fenêtre Confirmation de la configuration d’un réseau sans fil. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l’adresse IP et d’autres valeurs de configuration réseau pour l’appareil. Par exemple : Si les informations réseau de l’ordinateur sont les suivantes: - Adresse IP: 169.254.133.42 - Masque de sous-réseau: 255.255.0.0
Cliquez sur Accepter pour accepter le contrat de licence. Cliquez sur Installer. Tous les composants nécessaires aux opérations de l’appareil seront installés. Si vous sélectionnez Personnaliser, vous pouvez choisir les composants individuels à installer.
Insérez le CD de logiciels fourni dans le lecteur.
(SSID) du point d’accès que vous souhaitez utiliser et cliquez sur Suivant.
Saisissez le mot de passe du réseau du point d'accès (ou du routeur).
WPA personnel ou WPA2 personnel: Sélectionnez cette option pour authentifier le serveur d’impression à partir d’une clé prépartagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée) qui est configurée manuellement sur le point d’accès et sur chacun de ses clients. • Cryptage: Sélectionnez le cryptage. (aucun, WEP64, WEP128, TKIP, AES, TKIP, AES) • Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau.
Vérifiez les paramètres et cliquez sur Suivant.
» à la page 152). • Nom du Wi-Fi Direct : par défaut, le nom Wi-Fi Direct est le nom du modèle et sa longueur maximale est de 23 caractères. • Config mot de passe est une chaîne numérique et sa longueur est comprise entre 8 et 64 caractères.
Cliquez sur Suivant.
• Indice de clé WEP: Si vous utilisez le cryptage WEP, sélectionnez l’Indice de clé WEP approprié.
Lisez le contrat de licence et cliquez sur Continuer. Cliquez sur Accepter pour accepter le contrat de licence.
panneau de commande dans les 2 minutes.
Pour Mac OS X 10.8, double-cliquez sur le CD-ROM qui apparaît sur outil de recherche.
Cliquez sur Continuer. Lisez le contrat de licence et cliquez sur Continuer. Cliquez sur Accepter pour accepter le contrat de licence. Cliquez sur Installer. Tous les composants nécessaires aux opérations de l’appareil seront installés. Si vous sélectionnez Personnaliser, vous pouvez choisir les composants individuels à installer.
SSID est sensible à la casse). • Mode de fonctionnement: Sélectionnez Ad-hoc. • Canal: Sélectionnez le canal (Régl. auto ou 2412 MHz à 2467 MHz). • Authentification: Sélectionnez un type d’authentification. Sys. ouvert: L’authentification n’est pas utilisée et le cryptage peut l’être ou non, en fonction de l’enjeu de sécurité des données. Clé partagée: L’authentification est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau. • Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128). • Mot de passe réseau: saisissez la valeur du mot de passe de cryptage réseau. • Confirmez la clé réseau: confirmez la valeur du mot de passe de cryptage réseau. • Indice de clé WEP: Si vous utilisez le cryptage WEP, sélectionnez l’Indice de clé WEP approprié. La fenêtre de la sécurité du réseau sans fil s’affiche lorsque des paramètres de sécurité ont été définis pour le réseau ad-hoc. Sélectionnez Sys. ouvert ou Clé partagée pour l’authentification et cliquez sur Suivant.
Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l’aide d’une clé de cryptage WEP 64 ou 128 bits.
- Masque de sous-réseau: 255.255.0.0 (utilisez le masque de sous-réseau de l’ordinateur.)
également l’être.
Si la méthode d’allocation d’adresses IP est DHCP, vérifiez que DHCP apparaît bien dans la fenêtre Confirmation de la configuration d’un réseau sans fil. Si la fenêtre affiche Statique, cliquez sur Modifier TCP/IP pour modifier la méthode d’attribution en Recevoir automatiquement l’adresse IP (DHCP). • Dans le cas de la méthode statique. Si la méthode d’affectation d’adresses IP est Statique, vérifiez que Statique apparaît bien dans la fenêtre Confirmation de la configuration d’un réseau sans fil. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l’adresse IP et d’autres valeurs de configuration réseau pour l’appareil.
(voir « Installation du pilote sur le réseau » à la page 115). • Consultez votre administrateur réseau ou la personne ayant configuré votre réseau sans fil pour plus d’informations concernant votre configuration réseau.
Pour configurer les paramètres sans fil, vous pouvez utiliser Service Web SyncThru™.
Wi-Fi Direct tout en vous connectant à un point d'accès. De plus, vous pouvez utiliser un réseau filaire et un réseau Wi-Fi Direct simultanément, de telle façon que plusieurs utilisateurs peuvent accéder et imprimer des documents à la fois à partir du réseau Wi-Fi Direct et du réseau filaire.
• La liste des protocoles pris en charge peut différer de celle de votre modèle, les réseau Wi-Fi Direct ne prennent PAS en charge l'IPv6, le filtrage du réseau, l'IPSec, le WINS et les services SLP.
Vous pouvez activer la fonction Wi-Fi Direct en suivant l'une des méthodes suivantes.
(recommandée) Lorsque l'installation du pilote est terminée, Samsung Easy Printer Manager peut être utilisé pour modifier les paramètres de Wi-Fi Direct.
Mot de passe réseau : si votre imprimante est du type Propriétaire du groupe, un Mot de passe réseau est requis pour que les autres périphériques mobiles puissent se connecter à votre imprimante. Vous pouvez configurer un mot de passe réseau vous-même, ou bien vous pouvez retenir le mot de passe réseau fourni et généré au hasard par défaut.
Si votre imprimante utilise un câble réseau ou un point d'accès sans fil, vous pouvez activer et configurer le Wi-Fi Direct dans SyncThru™ Web Service. •
Comment comparer : 1 Imprimez le rapport sur les informations du réseau de votre imprimante, puis vérifiez l'adresse IP (voir « Impression d’un rapport de configuration réseau » à la page 109). 2 Vérifiez l'adresse IP du port d'impression sur votre ordinateur. a Cliquez sur le menu Windows Démarrer. • Sous Windows 8, à partir des Charms, sélectionnez Rechercher > Paramètres. b Sous Windows XP/Server 2003, sélectionnez Imprimantes et télécopieurs. • Sous Windows Server 2008/Vista, sélectionnez Panneau de configuration > Matériel et audio > Imprimantes. • Sous Windows Server 2008 R2, sélectionnez Panneau de configuration > Matériel > Périphériques et imprimantes. • Sous Windows 7/ Windows 8, sélectionnez Panneau de configuration > Périphériques et imprimantes. c Cliquez avec le bouton droit sur votre appareil.
Wi-Fi. Les autres types de communication sans fil (par exemple, Bluetooth), ne sont pas pris en charge.
Retirez tout objet métallique de grande taille placé entre le point d’accès (ou le routeur sans fil) et l’appareil. Assurez-vous que l’appareil et le point d’accès sans fil (ou le routeur sans fil) ne sont pas séparés par des poteaux, des murs ou des colonnes de support contenant du métal ou du béton. •
De nombreux appareils peuvent provoquer des interférences avec le signal sans fil, et notamment les fours à micro-ondes et certains périphériques Bluetooth.
à une imprimante sans fil par le biais d'un point d'accès Wi-Fi. L'installation d'un nouveau pilote ou le paramétrage du réseau sont inutiles : installez tout simplement l'application Samsung Mobile Print, qui détectera automatiquement les imprimantes Samsung compatibles. En plus de l'impression de photos, de pages Internet et de fichiers PDF, la numérisation est également prise en charge. Si vous possédez une imprimante multifonctions Samsung, vous pouvez numériser n'importe quel document au format JPG, PDF ou PNG, pour pouvoir l'afficher rapidement et facilement sur votre périphérique mobile.
Pour télécharger Samsung Mobile Print, allez à l'application store (Samsung Apps, Play Store, App Store) de votre appareil mobile et recherchez simplement « Samsung Mobile Print.» Vous pouvez également consulter iTunes pour connaître les périphériques Apple sur votre ordinateur.
• Cette fonction est uniquement disponible sur les modèles disposant d'une étiquette NFC (voir « Description de l’appareil » à la page 19).
• Si vous ne disposez pas de l'application Samsung Mobile Print sur vos appareils mobiles, la connexion sur la page de téléchargement de l'application Samsung Mobile Print s'établit automatiquement. Téléchargez l'application et réessayez.
4 Au besoin, modifiez l'option d'impression en appuyant sur le
• Si un message d'erreur relatif au code PIN modifié s'affiche, saisissez un code PIN modifié et appuyez sur OK. Suivez l'instruction sur l'écran d'application pour mettre à jour le code PIN.
) dans la zone multitâches. Vous
Si l'environnement réseau de votre imprimante utilise un serveur Proxy, vous devez configurer l'adresse IP du Proxy et un numéro de port à partir de Proxy Setting. Contactez votre fournisseur de services en réseau ou votre administrateur réseau pour plus d'informations.
Contactez votre fournisseur de services en réseau ou votre administrateur du réseau pour plus d'informations.
Internet. • Vous devez créer votre compte Google à l'avance.
Connectez-vous au site Internet de Google à l'aide de votre adresse Gmail™.
La fenêtre surgissante de confirmation apparaît.
Les périphériques prenant en charge Google Cloud Print™ apparaîtront dans la liste.
Assurez-vous que l'imprimante est sous tension et qu'elle est connectée à un réseau filaire ou sans fil comportant un accès à Internet.
Les étapes suivantes sont un exemple d'utilisation de l'application Google Docs™ sur un téléphone mobile Android.
Cliquez sur le bouton Imprimer.

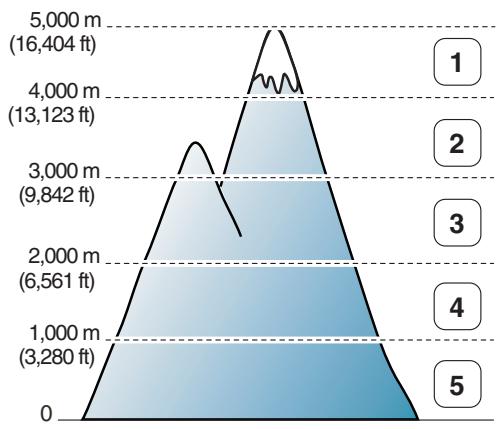

La qualité d’impression est affectée par la pression atmosphérique, celle-ci étant déterminée par la position de l’appareil par rapport au niveau de la mer. Les informations suivantes vous indiqueront comment paramétrer votre appareil de façon à obtenir une qualité d’impression optimale. Avant de définir les paramètres d’altitude, déterminez l’altitude à laquelle vous trouvez. 5,000 m (16,404 ft)
Web Service » à la page 193).
Sous Windows XP/Server 2003/Server 2008/Vista, sélectionnez Options d’impression. Sous Windows 7, Window 8 ou Windows Server 2008 R2, dans les menus contextuels, sélectionnez les Options d’impression.
Samsung, http://www.samsung.com > rechercher votre produit > Assistance ou Téléchargements. 1 Par exemple, c:\Temp\nom de fichier.
Vous devrez parfois sauvegarder les données d’impression en tant que fichier.
• Appuyez sur Aide ou cliquez sur le bouton de la fenêtre, ou bien appuyez sur la touche F1 de votre clavier, puis cliquez sur l'option que vous voulez connaître (« Utilisation de l’aide » à la page 183).
Plusieurs pages par face
• Nous vous recommandons de ne pas imprimer des deux côtés des supports spéciaux, comme les enveloppes, ou le papier épais. Ceci peut entraîner un bourrage papier ou endommager l'appareil.
• Bord long: Cette option est la mise en page traditionnelle utilisée pour la reliure des livres.
Sélectionnez le filigrane à modifier dans la liste Filigranes actuels, puis modifiez le message et les options du filigrane. Cliquez sur Mettre à jour pour enregistrer les modifications. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer.
Cliquez sur l’onglet Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s’ouvre. Sélectionnez le filigrane à supprimer dans la liste Filigranes actuels, puis cliquez sur Supprimer. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer.
• Le fichier de surimpression et le document à imprimer doivent avoir la même résolution. Surimpression (Création d’une nouvelle surimpression de page)
Le fichier n’est pas imprimé. Il est enregistré sur le disque dur de votre ordinateur.
Si cette case n’est pas cochée et qu’une surimpression est sélectionnée, cette dernière est automatiquement imprimée avec le document. e Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer. a b c d e f
Sélectionnez Modifier dans la liste déroulante Texte. Sélectionnez la surimpression à supprimer dans la boîte Liste des surimpressions. Cliquez sur Supprimer. Lorsque le message de confirmation apparaît, cliquez sur Oui. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer. Vous pouvez supprimer les surimpressions de page dont vous ne vous servez plus.
- Normal : Ce mode imprime sans enregistrer le document dans la mémoire en option. - Épreuve: Ce mode est utile lors de l’impression de plusieurs copies. Vous pouvez imprimer une première copie pour contrôle, puis imprimer plus tard le reste des copies. - Confidentiel: Ce mode sert à l’Impression de documents confidentiels. L’impression nécessite la saisie d’un mot de passe. - Enregistrer: Sélectionnez ce paramètre pour enregistrer un document sur le disque dur sans impression. - Stocker et imprimer: Ce mode est utilisé lorsque l'impression et le stockage des documents se font en même temps. - Désynchronisation: Cette option peut être utile pour traiter une quantité importante de données. Si vous sélectionnez ce paramètre, l’imprimante met le document en attente sur le disque dur puis l’imprime de la file d’attente du disque dur, ce qui diminue la charge de travail de l’ordinateur. - Planificat impression: Sélectionnez ce paramètre pour imprimer le document à un moment spécifié. • ID d’utilisateur: Cette option est utilisée lorsque vous devez trouver un fichier enregistré en utilisant le panneau de commande. • Nom du travail: Cette option est utilisée lorsque vous devez trouver un fichier enregistré en utilisant le panneau de commande.
Téléchargez le logiciel sur le site Internet de Samsung, puis décompressezle et installez-le : (http://www.samsung.com > rechercher votre produit > Assistance ou Téléchargements). • Une mémoire optionnelle ou un périphérique de stockage de masse (disque dur) doit être installé(e) pour imprimer des fichiers à l'aide de ce programme (voir « Fonctionnalités diverses » à la page 9). • Il est impossible d’imprimer des fichiers PDF dont l’utilisation est restreinte. Désactivez la fonction d’interdiction d’impression, puis essayez à nouveau d’imprimer. • Il est impossible d’imprimer des fichiers PDF protégés par mot de passe. Désactivez la fonction de mot de passe, puis essayez à nouveau d’imprimer.

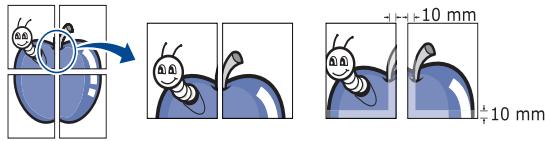

5 Vous pouvez imprimer plusieurs pages sur une seule feuille de papier. Cette option vous permet d’imprimer les brouillons en mode économique.
Sélectionnez les autres options à utiliser. Cliquez sur Imprimer; l’appareil imprime sur les deux faces du papier.
(voir « Fonctionnalités diverses » à la page 9).
Linux, à l’aide du système CUPS (Common UNIX Printing System). Vous pouvez ainsi procéder à des impressions sur votre appareil à partir de n’importe quelle application de ce type.
Les Print Job Manager (Gestionnaire de travail d’impression) du pilote d’impression UNIX, où l’utilisateur peut sélectionner diverses options d’impression dans les Properties d’imprimante. Les touches de raccourcis suivantes peuvent également être utilisées : « H » pour Help, « O » pour OK, « A » pour Apply et « C » pour Cancel.
Ceci permet d’ouvrir le Print Job Manager du pilote d’impression UNIX, où l’utilisateur peut sélectionner diverses options d’impression. Sélectionnez le nombre de copies nécessaires dans Number of Copies.
• Pour Windows 8, après avoir installé le pilote, vous pouvez accéder à certains outils de gestion directement à partir de l'écran Démarrer, en cliquant sur le carré correspondant.
Cet utilitaire vous aide à effectuer une capture d’écran, à prévisualiser, à supprimer et à imprimer des pages de Windows Internet Explorer plus facilement que lorsque vous utilisez un programme habituel. Téléchargez le logiciel sur le site Internet de Samsung, puis décompressez-le et installez-le : (http://www.samsung.com > rechercher votre produit > Assistance ou Téléchargements).
Easy Eco Driver vous permet également d'effectuer des modifications simples, comme la suppression d'images et de textes, etc. Vous pouvez sauvegarder les paramètres fréquemment utilisés dans les préréglages. Utilisation : 1 Ouvrez le document à imprimer. 2 Ouvrez la fenêtre des options d'impression (voir « Ouverture des préférences d’impression » à la page 44). 3 Dans l'onglet Favoris, sélectionnez Aperçu Impression éco. 4 Une fenêtre de prévisualisation apparaît. 5 Sélectionnez les options que vous souhaitez appliquer au document. Vous pouvez voir l’aperçu des fonctions appliquées. 6 Cliquez sur Imprimer.
• Modèle connecté au réseau uniquement.
Samsung Easy Printer Manager est une application permettant de regrouper les paramètres de l'appareil Samsung dans un seul emplacement. L'application Samsung Easy Printer Manager combine les paramètres du périphérique, ainsi que les environnements d'impression, les paramètres/actions et les lancements. Toutes ces fonctions proposent une passerelle vous permettant d'utiliser facilement votre appareil Samsung. Le Samsung Easy Printer Manager propose à l'utilisateur un choix de deux interfaces utilisateur différentes: l'interface utilisateur basique et l'interface utilisateur avancée. Passer d'une interface à l'autre est facile : il suffit de cliquer sur un bouton.
Pour ouvrir le programme : Pour Windows Sélectionnez Démarrer > Programmes ou Tous les programmes > Samsung Printers > Samsung Easy Printer Manager. •
Présentation de l'interface utilisateur des paramètres avancés L'interface utilisateur avancée est destinée à être utilisée par la personne responsable de la gestion du réseau et des appareils.
Vous pouvez configurer différents paramètres de l'appareil, comme la configuration de l'appareil, le papier, l'aspect, l'émulation, le réseau et les informations d'impression.
Ce menu inclut les paramètres concernant les alertes relatives aux erreurs. •
Samsung. Accédez à Options d’impression, cliquez sur l'onglet De base > bouton État de l’imprimante. Ces icônes apparaissent sur la barre des tâches de Windows:
Samsung Printer Experience est une application Samsung qui associe les paramètres de la machine Samsung et la gestion de la machine dans un seul endroit. Vous pouvez définir des paramètres de l'appareil, commander des fournitures, ouvrir des guides de dépannage, consulter le site Internet de Samsung et vérifier des informations sur des machines connectées. Cette application se charge automatiquement depuis la Store(Store) Windows si la machine est connectée à un ordinateur par une connexion Internet.
Pour ouvrir l'application, À partir de l'écran Démarrer, sélectionnez le pavé Samsung Printer Experience (
Cliquez sur cette touche pour commander des Consommables cartouches de toner de rechange en ligne. Vous devez vous connecter à Internet pour pouvoir utiliser cette fonction. Visiter Samsung
, vous pouvez également cliquer sur le
Vous pouvez uniquement ajouter/supprimer des imprimantes connectées en réseau.
3 Sélectionnez les paramètres de l'imprimante, comme le nombre et l'orientation des copies.
Si l'impression est en attente dans la file d'impression ou dans le spooler d'impression, annulez la tâche de la façon suivante : •
L'écran peut différer quelque peu selon le modèle ou les options.
économiser du support.
Cette option vous permet de définir les caractéristiques de base d'utilisation du papier. Paramètres de mise en page Cette option vous permet de définir les différentes mises en page de vos documents.
Cette option vous permet d'effectuer des impressions sans autorisation donnée. Impression confidentielle Cette option sert à imprimer des documents confidentiels. L’impression dans ce mode nécessite la saisie d’un mot de passe. 4. Outils de gestion utiles
• Retirez le papier du bac d’alimentation, courbez-le ou déramez-le. • Dans un environnement humide, les feuilles risquent de se coller les unes aux autres.
• Le papier n’a pas été chargé correctement. Retirez le papier du bac d’alimentation et rechargez-le correctement. • Il y a trop de papier dans le bac d’alimentation. Enlevez le surplus de papier. • Le papier est trop épais. Utilisez uniquement du papier conforme aux caractéristiques de l’appareil.
• Le type de papier utilisé n’est pas correct. Utilisez uniquement du papier conforme aux caractéristiques de l’appareil. • Des particules se sont accumulées dans l’appareil. Ouvrez le capot supérieur de l’imprimante et les débris éventuels.
• Déconnectez le câble de l’appareil, puis reconnectez-le.
• Du papier est bloqué. Supprimez le bourrage papier. • Il n’y a pas de papier dans le bac. Chargez du papier. • La cartouche de toner n’est pas installée. Installez la cartouche de toner. • Assurez-vous que l'enveloppe et la feuille de protection de la cartouche de toner ont bien été retirées. Si une erreur système se produit, contactez le service de maintenance. Le câble de connexion qui relie l’ordinateur à Déconnectez le câble de l’appareil, puis reconnectez-le. l’imprimante n’est pas raccordé correctement. Le câble de connexion qui relie l’ordinateur à l’imprimante est défectueux.
Vérifiez le message affiché à l’écran du panneau de contrôle pour déterminer s’il s’agit d’une erreur système. Contactez le service de maintenance.
Vérifiez que votre appareil est sélectionné dans le menu de sélection de l’imprimante de l’application.
Paramètres du périphérique » à la page 198).
La résolution des photos est très faible.
• Si toute la page est claire, la résolution d’impression sélectionnée est insuffisante ou le mode Économie de toner est activé. Réglez la résolution d’impression et désactivez le mode Économie de toner. Consultez l’aide du pilote d’impression. • La présence simultanée de zones floues et de traînées de toner peut indiquer la nécessité de nettoyer la cartouche. Nettoyez l’intérieur de l’appareil. • La surface du module de numérisation laser du côté intérieur à l’appareil peut être sale. Nettoyez l’intérieur de l’appareil. Si le problème persiste, contactez le service de maintenance.
• Modifiez l’option d’impression et réessayez. Accédez à Options d’impression, cliquez sur l’onglet Papier et définissez le type de papier sur Papier recyclé.
Si le problème persiste, contactez le service de maintenance.
• Le papier est trop rugueux et de la poussière provenant du papier se dépose à l’intérieur de l’appareil ; le rouleau de transfert est peut-être sale. Nettoyez l’intérieur de l’appareil. • Le circuit d’entraînement du papier a besoin d’être nettoyé. Nettoyez l’intérieur de l’appareil. Si le problème persiste, contactez le service de maintenance.
• La surface du module de numérisation laser du côté intérieur à l’appareil peut être sale. Nettoyez l’intérieur de l’appareil. Si le problème persiste, contactez le service de maintenance.
• Choisissez du papier de grammage inférieur. • Vérifiez les conditions ambiantes: un air trop sec ou trop humide (plus de 80 % d’humidité relative) peut avoir une incidence sur l’ombrage du fond. • Retirez l’ancienne cartouche et installez-en une nouvelle. • Répartissez bien de nouveau le toner (voir « Redistribution du toner » à la page 53).
• Vérifiez le type et la qualité du papier. • Retirez la cartouche de toner, puis installez-en une nouvelle.
• L’unité de fusion est peut-être endommagée. Contactez le service de maintenance.
L’impression sur une zone de pliure peut causer des problèmes. Ou sélectionnez Enveloppe épaisse dans la fenêtre Options d’impression (voir « Ouverture des préférences d’impression » à la page 44). • Si le fond moucheté recouvre la totalité de la page, réglez la résolution d’impression à partir de l’application ou des Options d’impression. Assurez-vous que le type de papier correct est sélectionné. • Si vous utilisez une nouvelle cartouche de toner, répartissez tout d'abord le toner.
• Assurez-vous que les guides ne sont pas trop sérrés ou trop lâches par rapport au papier.
• Vérifiez le type et la qualité du papier. • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
Si le problème persiste, il se peut que l’appareil ait besoin d’une révision. Contactez le service de maintenance.
• Le papier n’est peut-être pas conforme aux caractéristiques de l’appareil.
• Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac. • Modifiez l’option de l'imprimante concernant le papier et réessayez. Allez dans Options d’impression, cliquez sur l’onglet Papier, et définissez le type sur Papier fin.
• Des zones d'impression plus claires ou une contamination sont constatées
Périphériques et Imprimantes.
(Panneau de configuration > Périphériques et Imprimantes > Cliquez avec le bouton droit sur l'icône de votre imprimante et sélectionnez > Propriétés de l’imprimante) Si le port est réglé sur Fichier ou LPT, décochez-les et sélectionnez TCP/IP, USB ou WSD.
Le système d’exploitation Mac OS ne peut pas créer la police lors de l’impression de la couverture. L’alphabet anglais et les numéros sont affichés correctement sur la page de couverture.
Acrobat Reader 6.0 ou version supérieure sur Mac, les couleurs ne s’impriment pas correctement.
La désélection de l'option d'assemblage figurant dans la boîte de dialogue d'impression ne fonctionne pas.
Comme palliatif, définissez la valeur par défaut de l'option d'assemblage sur Fausse à l'aide de l'utilitaire d'impression du système (exécutez « system-config-printer » dans le programme Terminal).
éditeurs de texte tel que « gedit ».
Terme d’infographie désignant le nombre de bits représentant la couleur d’un pixel dans une image matricielle. Une profondeur de bit (ou de couleur) plus élevée permet d’obtenir une gamme de couleurs plus large. Plus le nombre de bits est élevé, plus le nombre de couleurs possibles est grand. Une couleur codée sur 1 bit est communément qualifiée de monochrome ou noir et blanc.
Microsoft Windows (GDI) et, communément, comme format de fichiers image sur cette plate-forme.
à cette couverture.
Méthode d’impression de documents comportant plusieurs exemplaires en différents jeux de tirages. Lorsque le tri est sélectionné, le périphérique imprime un jeu dans son intégralité avant d’imprimer d’autres exemplaires.
Le panneau de commande est une zone plane, généralement verticale, sur laquelle s’affichent les outils de commande et de surveillance. Il se trouve généralement à l’avant de l’appareil.
échanger des données entre des applications différentes. Ce format de fichier, utilisable sous Microsoft Excel, est devenu une norme de facto, même sous les environnements autres que Microsoft.
Valeur ou paramètre appliqué en sortie d’usine ou lorsque l’appareil a été réinitialisé.
1990 jusqu’aujourd’hui.
Procédé permettant de reproduire le fonctionnement d’un appareil sur un autre. Un émulateur réplique les fonctions d’un système sur un système différent de telle façon que le second fonctionne exactement comme le premier. L’émulation consiste à reproduire rigoureusement le comportement externe, ce qui la différencie de la simulation, qui renvoie à la simulation du modèle abstrait d’un système en prenant en considération le fonctionnement interne.
TCP/IP (Internet ou Intranet). Glossaire Pièce de l’imprimante laser qui fixe le toner sur le support d’impression. Cette unité est constituée d’un rouleau thermique et d’un rouleau presseur. Une fois le toner transféré sur le papier, l’unité de chauffe applique la chaleur et la pression requises pour que le toner adhère de manière permanente sur le papier; c’est la raison pour laquelle le papier est chaud en sortant de l’imprimante laser.
Type d’image simulant des niveaux de gris en variant le nombre de points. Les zones très riches en couleur se composent d’un grand nombre de points, tandis que les zones plus claires se composent d’un moins grand nombre de points.
Norme relative au port parallèle1284 mise au point par l’IEEE (Institute of Electrical and Electronics Engineers). Le terme « 1284-B » renvoie à un type de fiche spécifique pour câbles parallèles se connectant au périphérique (par exemple, une imprimante).
Réseau privé qui utilise des protocoles Internet, une connectivité réseau et éventuellement le système public de télécommunications pour partager de manière sécurisée une partie des informations ou opérations d’une organisation avec ses employés. Parfois, le terme désigne seulement le service le plus visible, le site Web interne.
Les protocoles IPX et SPX offrent des services de connexion similaires à TCP/IP. Le protocole IPX est comparable au protocole IP; et SPX, au protocole TCP. IPX/SPX ont été conçus initialement pour les réseaux locaux (LAN). À ce titre, ils sont des protocoles très performants pour cet usage (généralement, les performances dépassent celles des protocoles TCP/IP sur un réseau local).
48 bits, généralement représenté par 12 caractères hexadécimaux groupés par paires (par exemple, 00-00-0c-34-11-4e). Cette adresse est généralement programmée dans la mémoire morte de la carte réseau par le constructeur et facilite la détection des machines locales par les routeurs sur des réseaux de grandes dimensions.
Les couches sont, de haut en bas, les suivantes : application, présentation, session, transport, réseau, liaison de données et physique.
Adobe Systems pour représenter les documents bidimensionnels dans un format indépendant du périphérique ou de la résolution.
PS (PostScript) est un langage de description de page et de programmation utilisé principalement dans les domaines de la publication électronique et assistée par ordinateur. Il est exécuté dans un interpréteur pour générer une image.
(authentification, autorisation, et comptabilité) pour gérer l’accès au réseau.
Précision d’une image, mesurée en points par pouce. Plus le nombre de ppp est élevé, plus la résolution est élevée.
électroniques au serveur.
Code utilisé conjointement à l’adresse réseau permettant de déterminer la partie de l’adresse correspondant à l’adresse réseau et la partie de l’adresse correspondant à l’adresse de l’hôte. Glossaire
Sorte de bouteille ou de récipient se trouvant dans un appareil comme une imprimante et contenant du toner. Le toner est une poudre utilisée dans les imprimantes laser et les photocopieurs qui forme le texte et les images sur le papier imprimé. La fusion du toner est rendue possible par la combinaison chaleur/pression de l’unité de chauffe, provoquant sa fixation dans les fibres du papier.
\\<nomduserveur>\<nomdepartage>\<répertoire supplémentaire> à un autre.
Windows XP. Une tâche de numérisation peut être lancée à partir de ces systèmes d’exploitation à l’aide d’un scanner compatible WIA.
65 dégager le papier
Notice Facile
