MODE D'EMPLOI VLT1105W VEDETTE
mérite votre confiance
GUIDE D'INSTALLATION & D'UTILISATION
Lave-linge
Cet appareil, destiné exclusivement à un usage domestique, a été créé pour laver le linge.
Très important : lisez attentivement ce guide d'utilisation avant d'installer et d'utiliser cet appareil.
Charges préconisées :
La capacité maximale de l'appareil est de 6 kg.
Installation :
- La pression de l'eau doit se situer entre 0,1 et 1 MPa (1 et 10 bars).
- N'utilisez pas de prolongateur, adaptateur, prise multiple ou programmable.
- L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
- Une fois votre appareil installé, la fiche doit rester accessible.
- Utilisez exclusivement le tuyau d'alimentation et les joints neufs fournis avec l'appareil.
- Si le cordon d'alimentation est endommagé, faites-le remplacer par le Service Après-Vente ou par un professionnel qualifié, afin d'éviter tout risque éventuel.
- Il est déconseillé d'installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gêner la circulation d'air à sa base.
- En cas de problème ne pouvant être résolu par vous-même (voir page 10), n'intervenez pas sur l'appareil et faites appel au service technique du revendeur ou du fabricant.
Utilisation :
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil et d'éloigner ceux de moins de 3 ans, sauf s'ils sont sous surveillance permanente.
Utilisation (suite)
- Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.
- Ne pas introduire de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d'explosion).
- Ce lave-linge est équipé d'une sécurité pour prévenir tout débordement d'eau éventuel.
- En fin de cycle, veillez à fermer le robinet d'arrivée d'eau et à débrancher le cordon électrique.
Environnement
Ce lave-linge a été conçu dans un souci de respect de l'environnement.
Protection de l'environnement
Dosez votre lessive en fonction du degré de salissure de votre charge de linge et de la dureté de l'eau, en ne dépassant pas la dose recommandée par le fabricant de lessive.
Les matériaux d'emballage de cet appareil sont recyclables.
Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Votre lave-linge contient aussi de nombreux matériaux recyclables. Il est marqué de ce logo pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d'autres déchets.
Le recyclage de l'appareil sera ainsi réalisé conformément à la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques.
Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Économies d'énergie
Ne programmez le prélavage que lorsque c'est absolument nécessaire. Pour du linge peu ou normalement sale, un programme à basse température est suffisant.

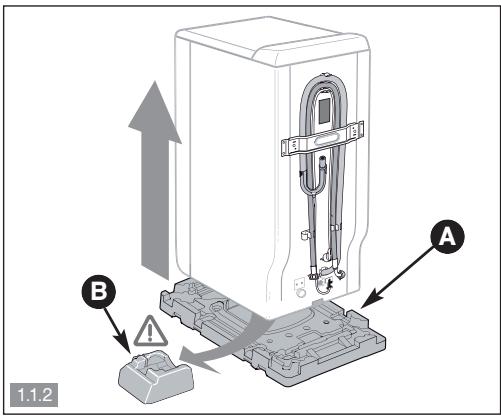

Respectez impérativement les consignes suivantes :
- Retirez les cales du couvercle et des battants de tambour puis ouvrez et refermez soigneusement le tambour.

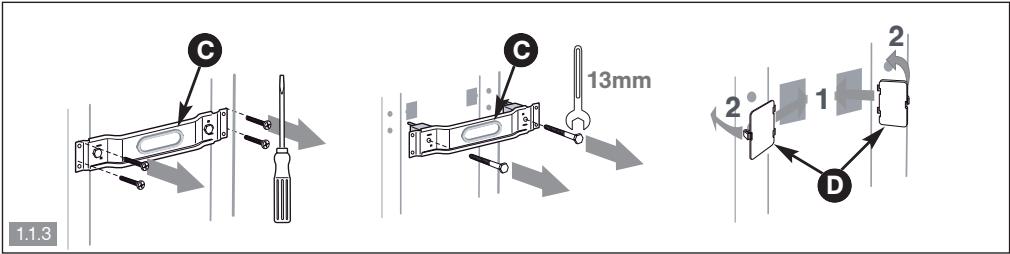

- Enlevez la traverse **C** et obstruez les trous avec les caches (Fig. 1.1.3).

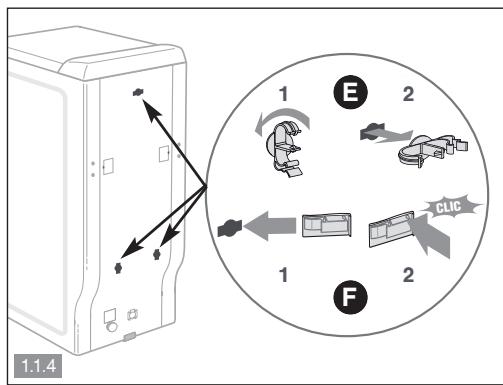

- Enlevez les 3 colliers support tuyau **E**, et obstruez impérativement les 3 trous à l'aide des caches **F** (Fig. 1.1.4).

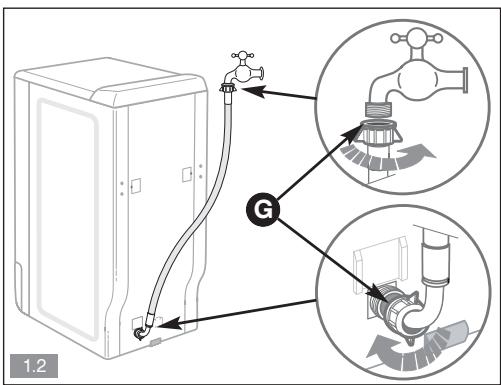

1.2 - Raccordement à la canalisation d'eau (Fig. 1.2)
Branchez le tuyau d'alimentation avec ses joints neufs sur le raccord situé à l'arrière du lave-linge et sur votre robinet muni d'un embout filtré Ø 20x27.

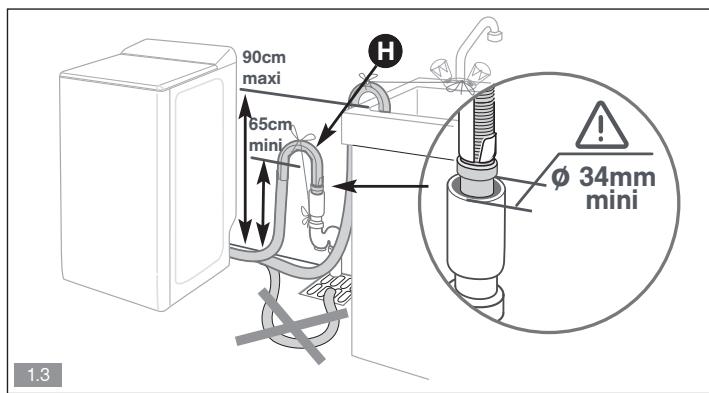

1.3 - Évacuation (Fig. 1.3)
Positionnez le tuyau de vidange, muni de sa crosse, en veillant à bien respecter les indications du
croquis et notamment en veillant à ce que le raccordement ne soit pas étanche : laisser un libre passage à l'air entre le tuyau de vidange et le conduit d'évacuation, afin d'éviter tout refoulement d'eaux usées dans la machine et toutes mauvaises odeurs.
1.4 - Mise à niveau (Fig. 1.4)
L'appareil doit impérativement être installé sur un sol horizontal. Si nécessaire, et s'il est équipé de pieds réglables situés à l'avant de l'appareil, stabilisez le lave-linge en les mettant à niveau. S'il est équipé de roulettes escamotables, il peut être déplacé en tirant à fond vers la gauche le levier situé en bas de l'appareil.

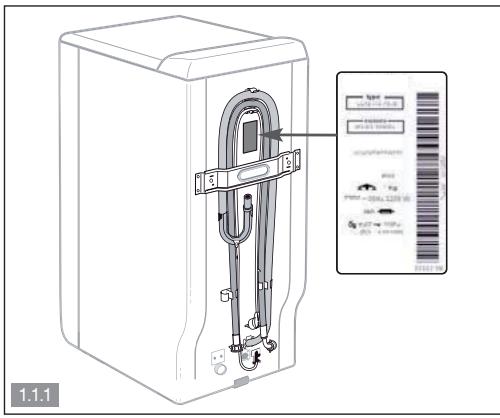

1.5 - Raccordement électrique (Fig. 1.1.1)
Veillez à bien respecter les indications figurant sur la plaque signalétique de l'appareil.
1.6 - Nettoyage préalable
Après installation, il est indispensable de procéder à un nettoyage préalable de votre lave-linge en programmant un cycle coton à 90°C sans linge et avec une demi-dose de détergent.
Recommandations :
Avant d'introduire du linge, triez-le selon la couleur, le degré de salissure et le type de textile. Videz les poches, fermez les fermetures à glissière, enlevez les crochets des voilages, placez les petites pièces de linge dans un filet de lavage. Retirez les boutons mal cousus, les épingles et les agrafes. Nouez les ceintures, les rubans de tabliers, etc.

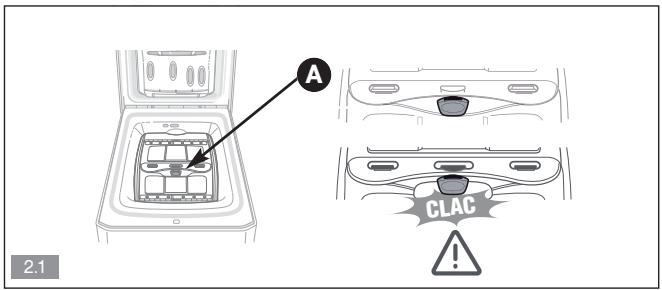

2.1 - Chargement de votre linge (Fig. 2.1)
Actionnez la poignée du couvercle et ouvrez le tambour en appuyant sur le poussoir A.
Après introduction du linge, assurez-vous de la bonne fermeture du tambour. Vérifiez que
le loquet de la porte est bien verrouillé.
2.2 - Produits lessiviels et additifs (Fig. 2.2)
La boîte à produits compte 4 compartiments : prélavage (poudre), lavage (poudre ou liquide), assouplissant, javel.
- Utilisez des détergents certifiés pour lave-linge à usage domestique.
- Ne pas utiliser de lessive liquide avec le cycle pré-lavage et/ou départ différé. La javel concentrée doit être impérativement diluée.
- Ne pas dépasser le niveau MAX.

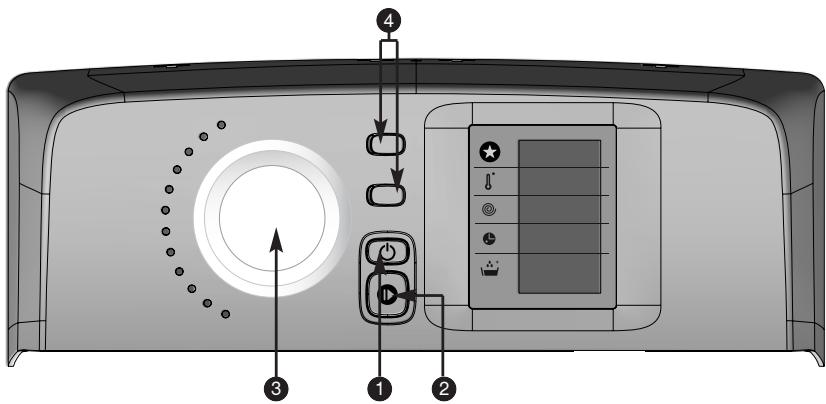

3.1 - Le bandeau de commande
Marche/Arrêt
3 Sélecteur de programme
Départ/Pause
4 Options

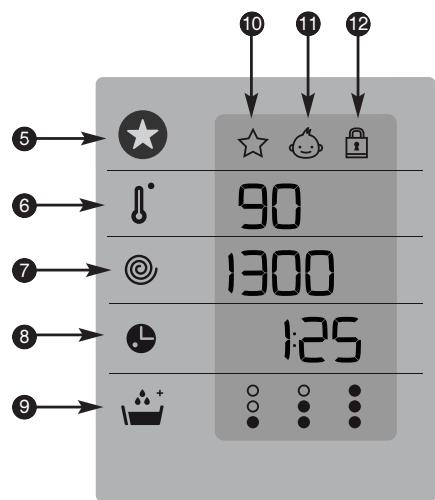

Détail afficheur
Favori 6 Sélection de la température 7 Sélection de la vitesse d'essorage 8 Sélection du départ différé 9 Sélection du niveau de rinçage 10 Voyant favori 11 Voyant sécurité enfants Voyant verrou porte
Mise en marche de l'appareil
Appuyez sur la touche « Marche/Arrêt » 1.
Choisissez votre programme de lavage en tournant le sélecteur 3. La machine affiche la température et la vitesse d'essorage, les dernières adaptations au programme choisi ainsi que la durée du cycle.
Si vous le souhaitez, vous pouvez modifier la température par appuis successifs sur la touche (Fig. 3.2.1).
Nota : Pour faire un lavage à froid, sélectionnez la température « 0 ».
- CHOISIR un égoutage (Fig. 3.2.3). Le cycle se terminera par une vidange du lave-linge en supprimant l'essorage.
- ou encore un arrêt cuve pleine (Fig. 3.2.4).
Vous pouvez choisir d'éventuelles options à l'aide des touches 4 et 9. Un bip d'alerte vous indiquera les sélections incompatibles avec votre programme.
Appuyez sur la touche « Départ/Pause » ② pour lancer votre programme, le voyant verrou de porte ⑫ s'allume (Fig. 3.2.5).

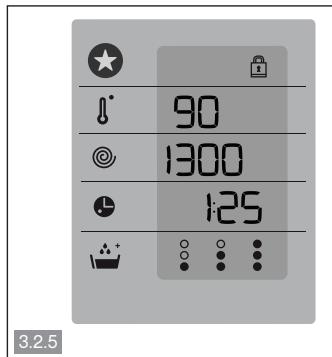

Une fois le cycle lancé et après quelques minutes, une mise à jour de la durée sera faite en fonction de la quantité et du type de linge introduit.
Départ différé d'un programme
Choisissez votre programme.
Appuyez sur la touche « Départ différé » ⑧ afin de retarder le départ de votre programme d'heure en heure, jusqu'à obtention du temps voulu (maxi 24 h).
Validez en appuyant sur la touche « Départ/Pause » ②.
Dans tous les cas, une animation matérialise la période d'attente précédant le départ du cycle.
L'afficheur vous informe du temps restant avant le départ du programme par décompte d'heure en heure, puis de minute en minute pendant la dernière heure restante.
Mettre ou enlever une pièce pendant le lavage (impossible pendant l'essorage)
Faites un appui long sur la touche « Départ/Pause » pour interrompre le programme.
Le temps restant clignote et le voyant de verrouillage de porte 12 s'éteint.
Mettez ou enlevez la ou les pièces de textile. Le temps de déverrouillage du couvercle dépend de la température intérieure de la machine et peut prendre, pour des raisons de sécurité, plusieurs minutes.
Appuyez sur la touche « Départ/Pause » ② pour relancer le programme. Le décompte reprend.
Nota : Si vous avez besoin d'un départ différé, vous pouvez accéder instantanément au tambour pendant la phase précédant le départ du cycle de lavage.
Faites un appui long sur la touche « Marche/Arrêt » 1.
Tous les voyants s'éteignent.
Cette opération peut se faire à tout moment, pendant le cycle, pendant la programmation ou même pendant une pause.
Nota : Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début (voir paragraphe 3.2).
En cas de coupure de courant, votre cycle redémarrera automatiquement dès le retour de l'alimentation, là où il s'était arrêté.
Fin du lavage
L'afficheur indique "Stop", le voyant verrou de porte s'éteint (Fig. 3.2.6) et un bip vous indique la fin du programme. Vous pouvez programmer un nouveau cycle sans avoir à appuyer sur la touche « Marche/Arrêt » 1.
Le lave-linge s'éteint automatiquement au bout de 5 minutes maximum afin d'économiser l'énergie en mode veille.
Ouvrez le couvercle et retirez votre linge.
Certains modèles positionnent automatiquement le tambour ouverture en haut pour faciliter l'accès au linge. Cette opération dure au maximum 3 minutes.
Faites un appui long sur la touche « Marche/Arrêt » ① pour éteindre votre lave-linge.
Sécurité enfants

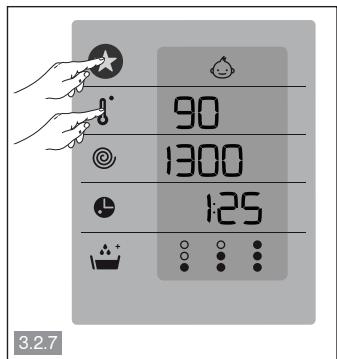

Afin de verrouiller votre programmation, activez la « Sécurité enfants » en appuyant les 1ère et 2ème touches d'options. Lorsque cette sécurité est active, le voyant correspondant au symbole (Fig. 3.2.7) est allumé.
Pour désactiver la « Sécurité enfants », appuyez à nouveau ces deux mêmes touches.
Programme quotidien
Programme à 40°C pour laver en 39 minutes, 3 kg maximum de coton ou de linge mixte normalement sale, en garantissant un résultat de lavage parfait.
Programme rapide 25 minutes
Programme à 30°C pour laver en 25 minutes, 2,5 kg maximum de coton ou de linge mixte peu sale.
Important : Pour ce programme, les doses de lessive doivent être réduites de moitié.
Programme délicat / Laine
Programme avec cadence de brassage et essorage adaptés à la nature de ces textiles.
Ce programme permet également de laver les textiles signalés comme lavables à la main, à condition de sélectionner la température « 0 ».
Programme lavage main / soie
Programme spécialement conçu pour un lavage ultra doux (brassage pendulaire), qui respecte vos textiles les plus délicats. Il est recommandé de retourner vos vêtements avant de les laver.
Programme DRAPS
Cycle intensif pour un lavage en profondeur et un rinçage renforcé. Option rinçage plus forcé.
Programme chemises
Programme spécialement conçu pour le lavage en moins de 40 minutes de 6 chemises normalement sales portées une journée. La vitesse d'essorage est adaptée afin de limiter le froissage.
Programme sport
et textiles techniques. Lavage conçu pour préserver les fibres élastiques contenues dans les vêtements de sport et ne pas les détendre.
Favori
Grâce à cette fonction, vous pouvez et le rappeler dès la mise en marche de votre appareil par un simple appui sur cette touche.
Pour enregistrer votre programme favori : choisissez votre programme, votre température, votre essorage ainsi que vos options éventuelles. Mémorisez ce réglage par un appui long sur la touche ⑦. Un bip sonore vous confirmera l'enregistrement de vos réglages.
Option couleurs foncées
Permet à votre lave-linge de prendre soin de votre linge de couleurs foncées et d'éviter les plis et les marques blanches.
Option prélavage
Pour ôter la terre, le sable, le sang... elle permet d'enchaîner ensuite le lavage dans de l'eau propre.
Il est nécessaire d'introduire également du détergent (lessive en poudre uniquement) dans le compartiment prélavage ① de la boîte à lessive (Fig. 2.2).
Option niveau de rinçage
Cette touche vous permet d'ajouter un, deux ou trois rinçages supplémentaires au cycle normalement prévu. Cette option est particulièrement recommandée pour les personnes à la peau fragile et pour les très jeunes enfants (Fig. 3.2.8).
Égouttage (10)
Cette fonction, pour du linge très délicat, permet de passer à la vidange du lave-linge en supprimant l'essorage.
Fonction arrêt cuve pleine (E=J)
Cette fonction permet de retirer le linge de votre machine avant la phase d'essorage ou de différer cette phase d'essorage. Ceci permet à votre linge de rester dans l'eau afin d'éviter le froissage.
Lorsque la machine est arrêtée, la cuve pleine d'eau, le symbole « l = J » clignote et l'indicateur de temps restant affiche "00:00" (Fig. 3.2.9).
Ensuite :
avec essorage, choisissez une vitesse d'essorage adaptée à la nature du linge, à l'aide de la touche ⑦. Le cycle reprend automatiquement.
Si vous désirez faire une vidange seule, choisissez la fonction "égoutage" (vitesse d'essorage "I I")
Le programme se terminera normalement.
| Tableau de programmes | 40 | 50 | 60 | 70 | 80 |
| Programmes | Température (°C) | Charge maximale de linge sec | Couleurs fonçées | Prélavage | Niveau de rinceage | Égoutage | Arrêt cuve pleine |
| COTON / ÉPONGE | Froid - 90 | 6,0 kg | ● | ● | ● | ● | ● |
| COTON ECO | 40 - 60 | 6,0 kg | | | | ● | ● |
| MIXTE - Synthétique - Fibres mélangées | Froid - 60 | 2,5 kg | ● | ● | ● | ● | ● |
| DÉLICAT / LAINE | Froid - 40 | 1,5 kg | | | ● | ● | ● |
| Programmes spéciaux | | | | | | | |
| Quotidien | Froid - 40 | 3,0 kg | | | ● | ● | ● |
| Rapide 25 minutes | Froid - 40 | 2,5 kg | | | | ● | ● |
| Lavage main / Soie | Froid | 1,0 kg | | | ● | ● | ● |
| Draps | Froid - 90 | 6,0 kg | ● | ● | ● | ● | ● |
| Chemises | Froid - 40 | 1,5 kg | ● | | ● | ● | ● |
| Sport | Froid - 40 | 2,5 kg | ● | ● | ● | ● | ● |
| Programmes particuliers | | | | | | | |
| Rinçage/Essorage | - | - | | | | ● | ● |
| Essorage seul | | | | | | ● | |
PROGRAMMES POUR LES ESSAIS SELON RÈGLEMENT DÉLÉGUÉ (UE) N°1061/2010 - Programme coton standard à 60°C : Coton ECO 60°C - sans option - essorage maxi. - Programme coton standard à 40°C : Coton ECO 40°C - sans option - essorage maxi.
4.1 - Pour éviter les mauvaises odeurs
Respectez les consignes d'installation du tuyau d'évacuation indiquées au paragraphe 1.3. Laissez le couvercle ouvert en fin de cycle. Procédez une fois par mois à un cycle à vide avec de la lessive à 60°C ou 90°C.
4.2 - Boîte à produits (Fig. 4.1)
- Déverrouillez la boîte en appuyant sur les bossages A et tirez-la vers vous. Retirez les siphons.
B, séparez la boîte C de l'enjoliveur D.
Rincez le tout sous le robinet.
- Remontez tous les éléments dans la boîte, puis remettez l'ensemble à sa place sous le couvercle de la machine.
4.3 - Filtre de pompe (Fig. 4.2)
- Déverrouillez la piè t en la poussant vers la droite.
- Faites tourn
- Retirez le filtre de pompe, enlevez les objets se trouvant éventuellement à l'intérieur et rincez-le sous le robinet.
- Repositionnez les deux pièces C et A.
- Poussez la pièce A vers la gauche jusqu'à ce qu'elle soit bien encliquetée.
4.4 - Carrosserie
Ne pas utiliser de produits ou d'éponges abrasifs. Utilisez du savon liquide. Séchez avec un linge doux.
Des incidents peuvent survenir lors de l'utilisation de votre lave-linge :
Si l'écran affiche une des anomalies suivantes accompagnée d'un bip d'alarme, avant d'appeler votre Service Après-Vente :
| d01 | vérifiez si :
le robinet d'eau
est ouvert. | d07 | vérifiez si :
- le couvercle est
mal fermé. | d02 | vérifiez si :
le filtre de la pompe
est bouché ; net-
toyez le filtre (para-
graphe 4.3). |
| 5.1 | 5.2 | - le tambour est
bloqué. | 5.3 |
Voici quelques points à vérifier :
| Problèmes : | Causes / Remèdes : |
| Le lave-linge ne démarre pas : | - L'appareil n'est pas branché ou il y a une coupure de courant électrique. - Vous n'avez pas appuyé sur la touche «Départ/Pause» 2 . - Vous avez programmé un départ différé. - Voir anomalies 5.1 et 5.2. |
| Le linge est mal ou pas essoré : | - Vous avez sélectionné un programme sans essorage ou à essorage limité. - La sécurité d'essorage a déetecté une mauvaise répartition du linge dans le tambour : dépliez le linge et programmez un nouvel essorage. - Vérifiez la hauteur de la crosse de vidange H (Fig.1.3). |
| Une flaque d'eau apparait au sol : | Retirez avant tout la fiche de courant et fermez l'arrivée d'eau. - Vérifiez la présence des joints G ainsi que le serrage des rac-cords du tuyau d'alimentation (Fig.1.2). - Vérifiez le bon positionnement de la crosse de vidange H (Fig.1.3). |
| Fortes vibrations à l'essorage : | - Le lave-linge est mal débridé (Fig.1.1.3) . - Le sol n'est pas horizontal (paragraphe 1.4). |
| Le lave-linge ne vidange pas : | - Vous avez programmé un «Arrêt cuve pleine». - Le tuyau de vidange est plié ou écrasé (Fig.1.3). - Voir anomalie 5.3. |
| Le couvercle ne s'ouvre pas : | - Le programme n'est pas encore terminé. -Attendez que la température interieure de la machine diminue. |
| Le tambour est bloqué : | - Si vous pouvez y accéder, vérifiez qu'une petite piece de linge ne soit pas passée entre la cuve et le tambour, en retardant lapiece A du fond du tambour (Fig.4.2). - Voir anomalie 5.2. |
| Les portillons du tambour s'ouvrent trop lentement (pour les machines équipées de portillons à ouverture douce) : | -党的建设 n'a pas fonctionné depuis longtemps. - Elle est située dans un local trop froid. - Des résidus de dessive (poudre)Bloquent les charnières. - dans tous les cas, tout rentre dans l'ordre après la première ouverte. |
| A la fin du programme l'afficheur est étêint : | - Afin d'économiser l'énergie l'afficheur s'éteint automatique-ment au bout de 5 minutes après la fin de votre programme. Un simple appui sur n'importe quelette touche remet en fonction-ment libre sauf affichage. |
Remarque sur le fonctionnement : ceci n'est pas un incident.
| La durée du programme est écourtée ou rallongée en cours de programme | Il ne s'agit pas d'un défaut. La durée affichée en début de programme se met à jour en fonction de la charge introduite (pesée automatique). Ceci garantit un résultat de lavage parfait, des consommations d'eau et d'énergie adaptées à la charge. C'est normal. Le système de sécurité d'essorage et anti-mousse peut-vent rallonger la durée initiale affichée. |
Conformément au règlement UE 1015/2010, vous trouvez ci-après des informations complémentaires sur le produit. Elles concernent les directives sur les économies d'énergie auxquelles tous les appareils vendus dans l'UE doivent se conformer.
Humidité résiduelle du linge
Pour connaître la classe d'efficacité d'essorage de votre appareil, consultez son label énergétique fourni avec celui-ci et reportez-vous au tableau ci-dessous :
| Classe d'efficacité d'essorage | Humidité résiduelle D en % |
| A (très haute efficacité) | D < 45 |
| B | 45 ≤ D < 54 |
| C | 54 ≤ D < 63 |
| D | 63 ≤ D < 72 |
| E | 72 ≤ D < 81 |
Programmes pour les essais selon le règlement délégué (UE) 1061/2010
Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les consommations conjointes d'énergie et d'eau.
| Charge maximale de linge sec (6 kg) |
| Programme (*) | kWh | litres | min ① |
| COTON ECO 60°C pleine charge | 0.79 | 49 | 205 |
| COTON ECO 60°C 1/2 charge | 0.50 | 32 | 123 |
| COTON ECO 40°C 1/2 charge | 0.44 | 32 | 120 |
(*) Programme sans option, essorage maxi. Pour des raisons d'économie d'énergie, la température de lavage réelle peut différer de la température de programme indiquée.
Consommation d'électricité en mode arrêt et laissé sur marche
| Mode arrêt : | 0,49 W | Mode laissé sur marche : | 0,49 W |
Choix de la bonne lessive
Le symbole d'entretien du linge définit le bon choix de lessive, la bonne température et le traitement adapté du linge.
| Type de textile | Programme | Produit lessiviel |
| Linge blanc en coton | Coton Temp. ≤ 90°C | Lessive avec produit blanchissant |
| Linge couleur en lin ou en coton | Coton Temp. ≤ 60°C | Lessive couleur sans produit blancheissant |
| Synthétiques | Mixte Temp. ≤ 60°C | Lessive couleur/délicut |
| Textiles délicats | Délicut/Soie Temp. ≤ 40°C | Lessive pour linge délicat |
| Laine | Laine Temp. ≤ 30°C | Lessive pour lainages |
NOTES
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1.1.1).
Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :
09 69 39 25 25 (prix d'un appel)
Pièces d'origine :
Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
Pour en savoir plus sur nos produits ou nous contacter, vous pouvez consulter notre site :
www.vedette.com
nous écrire à l'adresse postale suivante :
Service Consommateurs VEDETTE
5 avenue des Béthunes
CS 69526 SAINT-OUEN-L'AUMÔNE
95060 CERGY PONTOISE CEDEX
nous appeler du lundi au vendredi de 8h30 à 18h00 au :
0 892 02 88 02 (Service 0,50 €/min + prix d'appel)
Service fourni par Brandt France, S. A. S. au capital social de 100 000 000 euros.
RCS Nanterre 801 250 531
NOTES
