MODE D'EMPLOI BWF5Q2YCW BRANDT
Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour laver le linge.
Très important : lisez attentivement ce guide d'utilisation avant d'installer et d'utiliser cet appareil.
Charges preconisees:
- La capacité maximale de l'appareil est de 6 kg.
Installation :
- La pression de l'eau doit se situer entre 0.1 et 1 MPa (1 et 10 bars).
- N'utilisez pas de prolongateur, adaptateur, prise multiple ou programmable.
- L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
- Une fois votre appareil installé, la fiche doit rester accessible.
- Utilisez exclusivement le tuyau d'alimentation et les joints neufs fournis avec l'appareil.
- Si le cordon d'alimentation est endommagé, faites-le remplacer par le Service-Apres-Vente ou par un professionnel qualifié, afin d'éviter tout risque éventuel.
- Il est déconseillé d'installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gérer la circulation d'air à sa base.
- En cas de problème ne pouvant être résolu par vous-même (voir page 8), n'intervenez pas sur l'appareil et faites appel au service technique du revendeur ou du fabricant.
Utilisation :
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil et d'éloigner ceux de moins de 3 ans, sauf s'ils sont sous surveillance permanente.
- Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.
Utilisation (suite) :
- Ne pas introduire de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d'explosion).
- Ce lave-linge est équipé d'une sécurité pour prévenir tout débordement d'eau éventuel.
- En fin de cycle, veillez à fermer le robinet d'arrivée d'eau et à débrancher le cordon électrique.
Ce lave-linge a été conçu dans un souci de respect de l'environnement.
Protection de l'environnement
Dosez votre lessive en fonction du degré de salissure de votre charge de linge et de votre durée d'eau, en ne dépassant pas la dose recommandée par le fabricant de lessive.
Les matériaux d'emballage de cet appareil sont recyclables.
Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
- Notre lave-linge contient aussi de nombreux matériaux recyclables, il est marqué de ce logo pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d'autres déchets.
Le recyclage de l'appareil sera ainsi réalisé conformément à la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques.
Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Economies d'energie
Ne programmez le prélavage que lorsque c'est absolument nécessaire. Pour du linge peu ou normalement sale, un programme à basse température est suffisant.
Respectez impérativement les consignes suivantes :
- Retirez les cales du couvercle et des battants de tambour, puis ouvrez et refermez soigneusement le tambour.

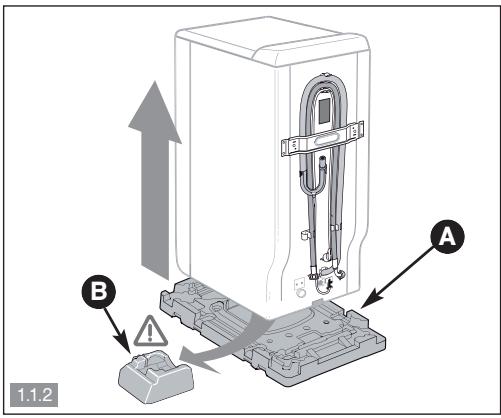

- Soulevez le lave-linge et retirez le socle A et la cale moteur (Fig. 1.1.2).

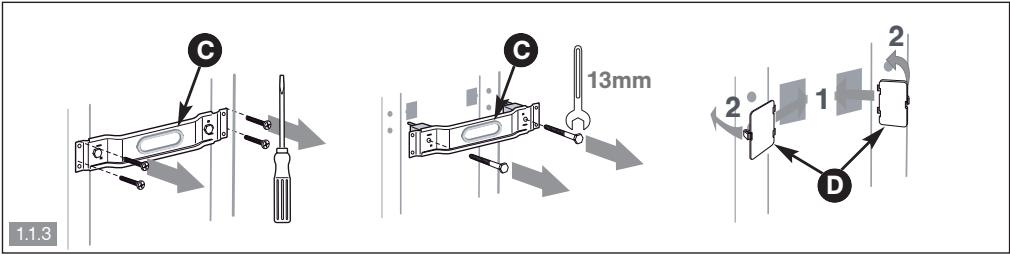

- Enlevez la traverse C et obstruez les trous avec les caches (Fig. 1.1.3).

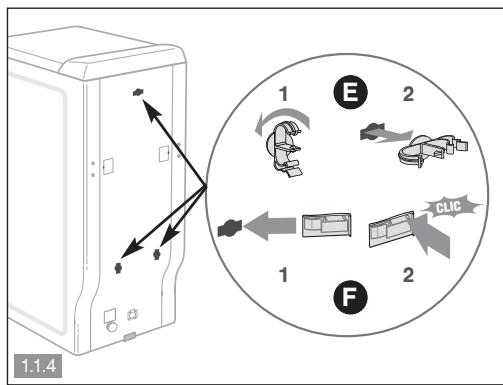

- Enlevez les 3 colliers support tuyau E, et obstruez impérativement les 3 trous à l'aide des caches F (Fig. 1.1.4).

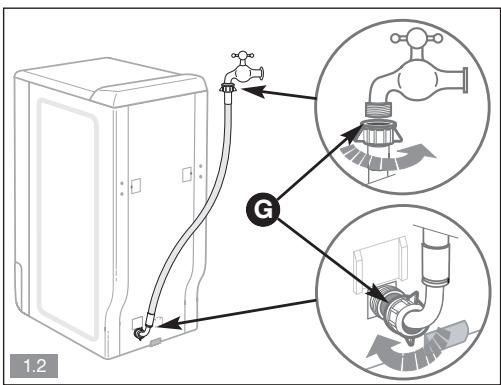

1.2 - Raccordement à la canalisation d'eau (fig. 1.2)
Branchez le tuyau d'alimentation avec ses joints neufs sur le raccord situé à l'arrière du lave-linge et sur votre robinet muni d'un embout filtré Ø 20x27.

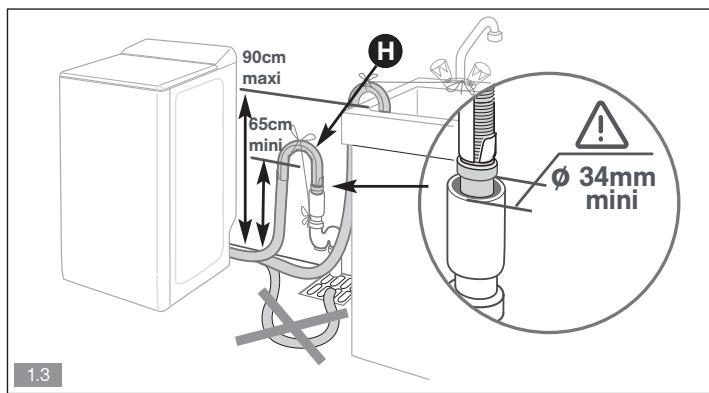

1.3 - Évacuation (fig. 1.3)
Positionnez le tuyau de vidange, muni de sa crosse, en veillant à bien respecter les indications du
croquis et notamment en veillant à ce que le raccordement ne soit pas étanche : laisser un libre passage à l'air entre le tuyau de vidange et le conduit d'évacuation, afin d'éviter tout refoulement d'eaux usées dans la machine et toutes mauvaises odeurs.
1.4 - Mise à niveau (fig. 1.4)
L'appareil doit impérativement être installé sur un sol horizontal. Si nécessaire, et s'il est équipé de pieds régables situés à l'avant de l'appareil, stabilissez votre lave-linge en les mettant à niveau. S'il est équipé de roulettes escamotables, il peut être déplacé, en tirant à fond vers la gauche le levier situé en bas de l'appareil.

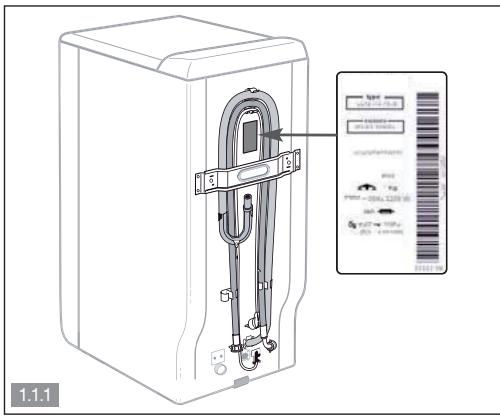

1.5 - Raccordement électrique (fig. 1.1.1)
Veillez à bien respecter les indications figurant sur la plaque signalétique de l'appareil.
1.6 - Nettoyage prealable
Après installation, il est indispensable de procéder à un nettoyage préalable de votre lave-linge en programmant un cycle coton 90°C sans linge et avec une demi-dose de détergent.
Recommandations :
- Avant d'introduire du linge, triez selon la couleur, le degré de salissure et le type de textile. Videz les poches, fermez les fermetures à glissières, enlevez les crochets des voilages, placez les petites pièces de linge dans un filet de lavage.
- Retirez les boutons mal cousus, les épingles et les agrafes.
- Nouez les ceintures, les rubans de tabliers, etc.

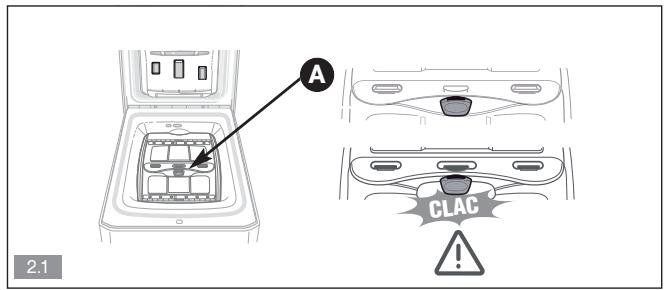

2.1 - Chargement de votre LINGE (fig. 2.1)
Actionnez la poignée de couvercle et ouvrez le tambour en appuyant sur le pouvoir A
Après introduction du linge, assurez-vous de la bonne fermeture du tambour. Vérifiez que le ré du pouvoir est bien visible.
2.2 - Produits lessiviels et additifs (fig. 2.2)
La boîte à produits comporte 3 compartiments :
1 prélavage (poudre), 1 lavage (poudre ou liquide) assouplissant.
- Utilisez des détergents certifiés pour lave-linge à usage domestique.
- Ne pas utiliser de lessive liquide avec le cycle pré-lavage et/ou départ différé.
- Ne pas dépasser le niveau maximum.

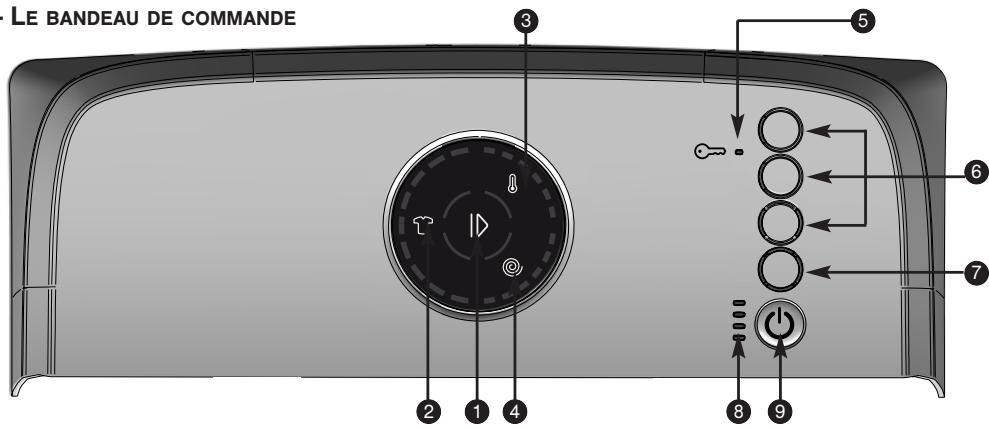

3.1 - Le bandeau de commande
Départ/Pause
Sélection de la vitesse d'essorage
7 Sélection du départ différé
Sélection du programme
Voyant sécurité enfants
8 Déroulement du cycle
3 Sélection de la température
6 Options
9 Marche/Arrêt
Mise en MARCHE de l'appareil
Appuyez sur la touche «Marche/Arrêt» 9
Le voyant «Déroulement de cycle» clignote (fig 3.2.1) pour vous indiquer que vous êtes en mode sélection.
Dans les premiers temps d'utilisation de votre lave-linge, le programme constructeur vous sera proposé. Puis, grâce à la fonction «Easy start», votre programme préféré s'affichera automatiquement.
Si vous le souhaitez, vous pouvez à l'aide de la touche ② modifier votre programme, à l'aide de la touche ③ la température, à l'aide de la touche 4 la vitesse d'essorage et le désir d'éventuelles options à l'aide des touches 6.
Un bip d'alerte vous indiquera les sélections incompatibles avec votre programme.
Appuyez sur la touche «Départ/Pause» ① pour lancer votre programme. Les voyants autour de la touche «Départ/Pause» s'allument. Les voyants ⑧ de la machine vous indiquent dans quelle phase se trouve le cycle.
Départ différé d'un programme

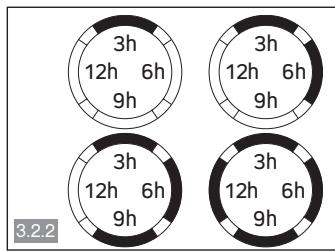

Vous pouvez choisir de différer le départ du cycle en appuyant successivement sur la touche ⑦. Par appuis successifs, vous pouvez retarder le départ du cycle de 3, 6, 9 ou 12 heures. Validez en appuyant sur la touche Départ/Pause ①. Les voyants de déroulement du cycle ⑧ clignotent successivement pour vous indiquer que votre reprogrammation est bien prise en compte et les voyants autour de la touche Départ/Pause s'allument. Selon votre choix, deux, trois ou quatre leds seront allumées en même temps (fig 3.2.2). Les leds s'éteindront successivement toutes les trois heures jusqu'à ce que votre cycle démarre réellement.
METTRE Ou enlever une piece pendant le LAVAGE (impossible pendant i'essorage)
Faites un appui long sur la touche «Départ/Pause» pour interrompre le programme. Le déroulement du cycle et les voyants autour de la touche «Départ/Pause» clignotent. Mettez ou enlevez la ou les pièces de textile.
Le temps de déverrouillage du couvercle dépend de la température intérieure de la machine et peut prendre, pour des raisons de sécurité, plusieurs minutes.
Appuyez sur la touche «Départ/Pause» ① pour relancer le programme. Le voyant déroulement du cycle ③ et les voyants autour de la touche «Départ/Pause» sont fixes.
Nota: Si vous avez choisi un départ différé, vous pouvez accéder instantanément au tambour pendant la phase précédant le départ du cycle de lavage.
Faites un appui long sur la touche «Marche/Arrêt».
Tous les voyants s'éteignent.
Cette opération peut se faire à tout moment, pendant le cycle ou pendant la programmation ou même pendant une pause.
Note : Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début (voir paragraphe 3.2).
En cas de coupure de courant, votre cycle redémarrera automatiquement lorsque le retour de l'alimentation, là où il s'était arrêté.
Fin du LAVAGE
Le voyant “End” s'allume fixe et un bip sonore indique la fin du programme. Ce voyant s'eteindra automatiquement au bout de 5 minutes maximum afin d'économiser l'énergie en mode veille.
Ouvrez le couvercle et retirez votre linge.
Certains modèles positionnent automatiquement le tambour ouverture en haut pour faciliter l'accès au linge. Cette opération dure au maximum 3 minutes.
Faites un appui long sur la touche «Marche/Arrêt» ⑨ pour éteindre votre lave-linge.
Sécurité enfants
Afin de verrouiller votre programmation, activez la « Sécurité enfants » en appuyant de façon simultanée sur les 1ère et 2ème touches d'options. Lorsque cette sécurité est active, le voyant correspondant au symbole (C) est allumé.
Pour désactiver la « Sécurité enfants », appuyez à nouveau de façon simultanée sur ces deux mêmes touches.
Programme à 40°C pour laver en 39 minutes, 3kg maximum de coton ou de linge mixte normalement sale, en garantissant un résultat de lavage parfait.
Programme FLASH 25 minutes
Programme à 30°C pour laver en 25 minutes, 2,5kg maximum de coton ou de linge mixte peu sale.
Important: Pour ce programme, les doses de lessive doivent être réduites de moitié.
Programme COTON préavage
Pour ôter terre, sable, sang... il permet d'enchaîner ensuite le lavage dans de l'eau propre.
Il est nécessaire d'introduire également du détergent (lessive poudre uniquement) dans le compartiment prélavage ① de la boîte à lessive (Fig. 2.2).
Programmes chemises
Programme spécialement conçu pour le lavage en moins de 40 minutes de 6 chemises normalement sales portées une journée. La vitesse d'essorage est adaptée afin de limiter le froissage.
Programme berce-laine
Programme spécifique conçu pour un lavage ultra doux (brassage pendulaire), sans feutrer ni boulocher, de vos lainages les plus délicats. Il est recommandé de retourner vos lainages avant de les laver.
Programme rinçage/essorage
Lors de la sélection de ce programme, l'option «Peaux sensibles» est activée automatiquement. Si vous souhaitez faire uniquement un essorage, désactivez l'option.
Ajoute un rincage. Idéale pour les personnes avec une peau délicate.
OPTION Repassage FACILE
Une cadence et une vitesse d'essorage adaptées afin de limiter le froissage.
OPTION DEGRDE Salissure
Cette touche vous permet de réduire ou d'augmenter la durée du cycle de lavage selon 2 niveaux accessibles par appuis successifs.
- Le niveau 1 (led de gauche) correspondant à du linge sale, augmente en moyenne la durée du cycle de 15% (Fig. 3.2.3).
- Le niveau 2 (led de droite) correspondant à du linge à rafraîchir, diminue en moyenne la durée du cycle de 40% (Fig. 3.2.4).
Cette fonction, pour du linge très délicat, permet de passer à la vidange du lave-linge en supprimant l'essorage.
Fonction ARRET CUVE PLEINE ( )
Cette fonction permet de retirer du linge de votre machine avant la phase d'essorage ou de différencer cette phase d'essorage. Ceci permet à votre linge de rester dans l'eau afin d'éviter le froissage.
Lorsque la machine est arrêtée cuve pleine, le voyant «Arrêt cuve pleine» clignote (Fig. 3.2.5).
Ensuite, vous pouvez faire une vidange seule (position « @ ») ou sélectionner une autre vitesse d'essorage. Le programme se terminera automatiquement.
| Tableau de programmes | | | | | |
| Programmes | Température (°C) | Charge maximale de linge sec | Durée du cycle (*) | Dépréde salissure | Péaux sensibles | Repassage facile | Égoutage | Arrêt cuve pleine |
| COTON / ÉPONGE | Froid - 90 | 6,0 kg | 1h50 - 2h10 | ● | ● | ● | ● | ● |
| COTON ECO | Froid - 60 | 6,0 kg | 2h20 - 3h20 | | | | ● | ● |
| COTON PRÉLAVAGE | Froid - 40 | 6,0 kg | 2h00 - 3h00 | ● | ● | ● | ● | ● |
| MIXTE - Synthétique - Fibres mélangées | Froid - 60 | 2,5 kg | 1h20 | ● | ● | ● | ● | ● |
| Programmes spéciaux | | | | | | | | |
| OptiA 39 minutes | Froid - 40 | 3,0 kg | 39 min | | ● | | ● | ● |
| Flash 25 minutes | Froid - 40 | 2,5 kg | 25 min | | | | ● | ● |
| Berce-laine | Froid - 30 | 1,0 kg | 32 min | | ● | | ● | ● |
| Chemises | Froid - 40 | 1,5 kg | 38 min | ● | ● | ● | ● | ● |
| Programmes particuliers | | | | | | | | |
| Rinçage / Essorage | - | - | 19 min | | ● | | ● | ● |
Programmes pour les ESSAIS SELON règlement délégué (UE) n°1061/2010
- Programme coton standard à 60°C : Coton ECO 60^ - sans option - essorage maxi.
- Programme coton standard à 40°C : Coton ECO 40^ - sans option - essorage maxi.
Les temps de cycles sont disponibles pour une valeur moyenne «sans option» et peuvent varier en fonction de la charge de linge, de la température...
- Si vous faites un programme avec «Peaux sensibles», vous devez ajouter 17 minutes.
Opti 4
Pour optimiser au plus juste son temps de lavage ainsi que sa consommation d'eau et d'énergie, votre lave-linge est capable d'adapter automatiquement ces paramètres à chaque utilisation de votre appareil.
- Adaptation à la quantité de linge :
Parce qu'on ne lave pas 1kg comme une pleine charge, votre appareil est équipé de capteurs lui permettant de déterminer la quantité de linge introduite dans le tambour et de calculer automatiquement les justes niveaux d'eau et d'énergie correspondants en garantissant une qualité de lavage optimale.
- Adaptation à la durée d'eau :
Parce que la durée d'eau de votre réseau a une influence sur les performances de lavage et de rinçage, votre appareil adapte automatiquement le temps de brassage et le nombre de rinçages en conséquence pour l'obtention d'un résultat parfait. Le réglage de la durée d'eau s'effectue à la mise en service de l'appareil (voir encart spécifique).
Adaptation au degré de salissure :
Parce que le temps et l'intensité du lavage ne sont pas les mêmes selon le degré de salissure de votre linge, votre appareil peut faire varier sa durée de cycle jusqu'à 40% en fonction du réglage sélectionné (voir page 6).
Adaptation au type de textile :
Parce qu'on ne lave pas une chemise en coton comme un pull en cachemire, votre lave-linge adapte sa cadence de brassage à chaque type de textile.
Pour votre information : le temps indiqué par l'appareil lors de la sélection du programme correspond à celui d'une charge moyenne. Ce temps sera d'abord ajusté après que l'appareil aura effectué ses mesures puis tout au long du programme en fonction de ses aléas (surdosage éventuel de lessive, mauvais équilibrage de la charge au moment de l'essorage,...)
Votre lave-linge mémorise vos habitudes de lavage. Pour chaque départ de programme, il enregistre les options que vous utilisez le plus souvent et vous les propose dès la mise sous tension.
4.1 - Pour éviter les mauvaises ODEURS
Respectez les consignes d'installation du tuyau d'évacuation indiquées au paragraphe 1.3, laissez le couvercle ouvert en fin de cycle. Procédez une fois par mois à un cycle à vide avec lessive à 60°C ou 90°C.
4.2 - Boite à produits (fig. 4.1)

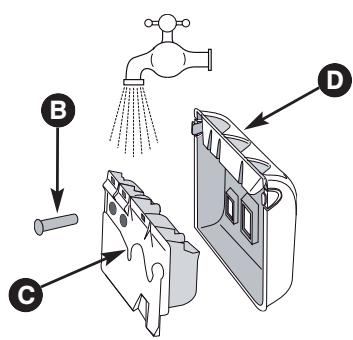

- Déverrouillez la boîte en appuyant sur les bossages A, tirez-la vers vous. Retirez le siphon B, séparez la boîte C de l’enjoliveur D. Rincez le tout sous le robinet.
- Remontez tous les éléments de la boîte, puis remettez l'ensemble à sa place sous le couvercle de la machine.

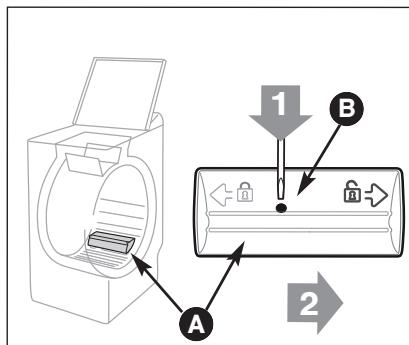

4.3 - Filtre de POMPE (fig. 4.2)
- Déverrouillez la piece A au fond du tambour en appuyant avec un crayon dans le trou B en la poussant vers la droite.
- Faire tourner le tambour vers l'avant.

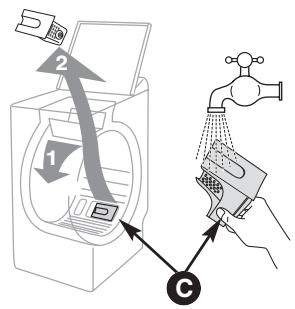

- Retirez le filtre de pompe, enlevez les objets se trouvant éventuellement à l'intérieur et rincez-le sous le robinet.
- Repositionnez les deux pièces C et A.
- Poussez la pièce A vers la gauche jusqu'à ce qu'elle soit bien encliquetée.
4.4-CARROSSEIRE
Ne pas utiliser de produits ou d'éponges abrasifs. Utilisez du savon liquide. Séchez avec un linge doux.
Des incidents peuvent survenir lors de l'utilisation de votre lave-linge :

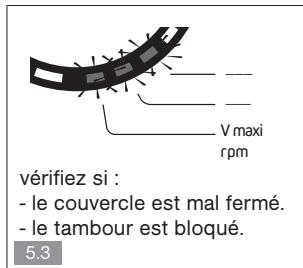

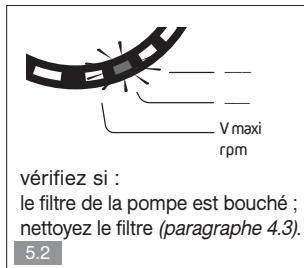

Si les voyants de vitesse clignotent accompagnés d'un bip alarme, avant d'appeler votre Service-Apres-Vente :
Si un autre voyant de vitesse que ceux représentés ci-dessus clignote, contactez le Service-Apres-Vente en lui indiquant le ou les voyants allumés afin de lui faciliter la tâche.
Voici quelques points à vérifier :
| Problèmes : | Causes / Remèdes : |
| Le lave-linge ne démarre pas : | - L'appareil n'est pas branché ou il y a une coupure de courant électrique. - Vous n'avez pas appuyé sur la touche «Départ/Pause». - Vous avez programmé un départ différé. - Voir anomalies 5.1 et 5.3. |
| Le linge est mal ou pas essoré : | - Vous avez sélectionné un programme sans essorage ou à essorage limité. - La sécurité d'essorage a détecté une mauvaise répartition du linge dans le tambour : dépliez le linge et programmez un nou-vel essorage. - Vérifiéz la hauteur de la crosse de vidange Ⓒ (Fig.1.3). |
| Une flaque d'eau apparait au sol : | Retirrez avant tout la fiche de courant et fermez l'acciviée d'eau. - Vérifiéz la présence des joints Ⓞ ainsi que le serrage des rac-cords du tuyau d'alimentation (Fig.1.2). - Vérifiéz le bon positionnement de la crosse de vidange Ⓒ (Fig.1.3). |
| Fortes vibrations à l'essorage : | - Le lave-linge est mal débridé (Fig.1.1.3) . - Le sol n'est pas horizontal (paragraphe 1.4). |
| Le lave-linge ne vidange pas : | - Vous avez programmé un «Arrêt cuve pleine». - Le tuyau de vidange est pié ou écrasé (Fig.1.3). - Voir anomalie 5.2. |
| Le couvercle ne s'ouvre pas : | - Le programme n'est pas encore terminé. - Attendez que la température interieure de la machine diminue. |
| Le tambour est bloqué : | - Si vous pouze y accéder, vérifie qu'une petite piece de linge ne soit pas passée entre la cuve et le tambour, en retardant lapiece Ⓞ du fond du tambour (Fig.4.2). - Voir anomalie 5.3. |
| Les portillons du tambour s'ouvrent trop lentement (pour les machines équipées de portillons à ouverture douce) : | - Notre machine n'a pas fonctionné depuis longtemps. - Elle est située dans un local trop froid. - Des résidues de lessive (poudre)Bloquent les charnières. - dans tous les cas, tout rentre dans l'ordre après la première ouverteure. |
| A la fin du programme tous les voyants sont éteints : | - Afin d'économiser l'énergie les voyageurs s'eteignent automati-quement au bout de 5 minutes maximum après la fin de votre programme. Un simple appui sur n'arrête qu'elle touche remet en fonctionnement libre affichage. |
Conformément au règlement UE 1015/2010, vous trouvez ci-après des informations complémentaires sur le produit. Leur motif : des directives sur les économies d'énergie auxquelles tous les appareils vendus dans l'UE doivent se conformer.
Humidité résiduelle du linge
Pour connaître la classe d'efficacité d'essorage de votre appareil, consultez son label énergétique fourni avec celui-ci et reportez-vous au tableau ci-dessous :
| Classe d'efficacité d'essorage | Humidité résiduelle D en % |
| A (très haute efficacité) | D < 45 |
| B | 45 ≤ D < 54 |
| C | 54 ≤ D < 63 |
| D | 63 ≤ D < 72 |
| E | 72 ≤ D < 81 |
Programmes pour les essais selon réglement délégué (UE) 1061/2010
Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les consommations conjointes d’énergie et d’eau.
| Charge maximale de linge sec (6 kg) |
| Programme (*) | kWh | litres | min ① |
| COTON ECO 60°C pleine charge | 0.79 | 49 | 205 |
| COTON ECO 60°C 1/2 charge | 0.50 | 32 | 123 |
| COTON ECO 40°C 1/2 charge | 0.44 | 32 | 120 |
Programme sans option, essorage maximal. Pour des raisons d'économie d'énergie, la température de lavage réelle peut différer de la température de programme indiquée.
Consommation d'électricité en mode arrêt et laissé sur marche
| Mode arrêt : | 0,47 W | Mode laissé sur marche : | 0,47 W |
Choix de la BONNE lessive
Le symbole d'entretien du linge définit le bon choix de lessive, de la bonne température et du traitement ajusté du linge.
| Type de textile | Programme | Produit lessiviel |
| Linge blanc en coton | Coton Temp. ≤ 90°C | Lessive avec produit blanchissant |
| Linge couleur en lin ou en coton | Coton Temp. ≤ 60°C | Lessive couleur sans produit blancheissant |
| Synthétiques | Mixte Temp. ≤ 60°C | Lessive couleur/délicut |
| Textiles délicats | Berce-laine Temp. ≤ 30°C | Lessive pour linge délicat |
| Laine | Berce-laine Temp. ≤ 30°C | Lessive pour lainages |
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig1.1.1).
Pièces d'origine :
Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
Pour tout renseignement :
www.brandt.com
ou contactez directement votre vendeur.
NOTES
4.2
