MODE D'EMPLOI WAN28050FF BOSCH
Consignes de sécurité
- Le lave-linge est lourd, soyez prudent si vous le soulevez.
- Attention : Les flexibles gelés peuvent se déchirer / éclater. N'installez pas le lave-linge dans un lieu exposé au risque de gel ou à l'air libre.
- Cela risquerait de l'endommager. Ne le soulevez pas par ses parties saillantes (par le hublot par exemple).
- Outre les consignes énoncées ici, vous aurez peut-être à respecter certaines prescriptions particulières imposées par vos compagnies distributrices d'eau et d'électricité.
- En cas de doute, confiez le raccordement de votre lave-linge à un spécialiste.
- Rangez les flexibles et les câbles de manière à éviter tout risque de chute.
Surface recevant l'appareil
- Le lave-linge doit se trouver bien d'aplomb, sinon il risque de se déplacer tout seul.
- Le lave-linge doit reposer sur une surface dure et plane.
- Il est déconseillé de l'installer sur un sol ou un revêtement de sol mou.
Si l'appareil doit être installé sur un socle
- Immobilisez impérativement les pieds de l'appareil au moyen de pattes de retenue *.
- Ref. WMZ2200, WX9756, CZ110600, Z7080X0
Si l'appareil doit être installé sous un plancher en bois
- Placez le lave-linge de préférence dans un coin.
- Sur le plancher, vissez une plaque en bois (épaisseur 30 mm min.) résistance à l'eau.
- Immobilisez impérativement les pieds de l'appareil au moyen de pattes de retenue *.
- Ref., voir ci-dessus
Installation de l'appareil sous un plan de travail / encastrement
Installation de l'appareil sous un plan de travail / encastrement avant le raccordement au secteur.
Encastrement dans une cuisine intégrée (sous un plan de travail ou encastrement)
- La niche doit mesurer 60 cm de largeur.
- N'installez le lave-linge que sous un plan de travail continu, fermement relié aux placards voisins.
Risque d'électrocution!
- A la place de la plaque couverte de l'appareil, faites impérativement monter une plaque couverte en tôle * par un spécialiste.
- Ref. WMZ2420, WZ10190
- La niche doit mesurer 60 cm de largeur.

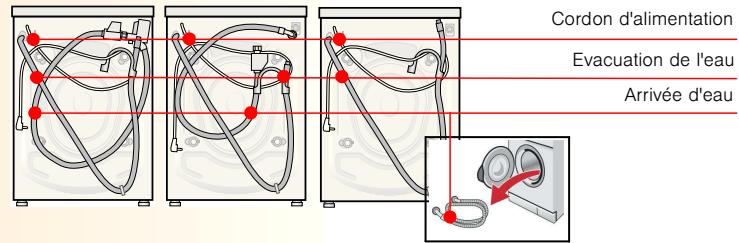

Éléments fournis avec l'appareil selon le modèle
l'humidité dans le tambour est due au contrôle final que le lave-linge a suib.
Aqua-Stop
Aqua-Secure
Standard
Couvercles
Coude
pour fixer le flexible d'écoulement
Clé
(selon le modèle)
Pierre requise en fonction du branchement
- 1 collier de diamètre 24-40 mm (en vente dans le commerce spécialisé) pour raccorder le siphon → Page 4, Raccordement de l'eau.
Outils nécessaires
- Niveau à bulle pour ajuster l'horizontalité de l'appareil.
Longueur des flexibles et câbles
selon le modèle
Branchement du côté gauche
du côté droit
Disponible auprès des revendeurs spécialisés / du service après-vente
Prolongateur pour l'arrivée d'eau Aquat-Stop / eau froide (env. 2,50 m), ref. WMZ2380, WZ10130, CZ11350, Z7070X0 - Flexible d'arrivée d'eau plus long (env. 2,20 m) pour le modèle standard.
Retrait des cales de transport
Avant la première utilisation, il est indispensable de retirer les cales de transport et de les conserver en prévision d'un transport ultérieur.
Si vous nevez transporter l'appareil par la suite, remontez impératifement les cales de transport pour éviter de l'endommager → Page 6. - Conservez les vis visées sur les douilles.
2. Desserrez les vis...
... jusqu'à ce que les douilles se laissent déplacer librement.
- Enlevez impérativement les 4 cales de transport et retirez le cordon d'alimentation des fixations.
Raccordement de l'eau selon le modèle
Risque d'électrocution! Ne plongez jamais l'appareil dans l'eau (ce dispositif de sécurité compte une vanne électrique). - Pour éviter des fuites ou des dégâts des eaux, respectez impérativement les consignes contenues dans le présent chapitre. - Attention: ne faites fonctionner le lave-linge qu'avec de l'eau potable froide - Ne le raccordez jamais au mitigeur d'un chauffe-eau hors pression. - Utilisez uniquement le flexible d'arrivée d'eau fourni ou acheté auprès d'un spécialiste habilité, n'utilisez pas de flexible usage. - En cas de doute, confiez le raccordement de votre lave-linge à un spécialiste.
Flexible d'arrivée d'eau :
Attention: veillez à ne pas le pincer, l'écraser, l'altérer ou le sectionner (sa solidité ne serait plus garantie).
Pression optimale dans le réseau d'eau : 100-1000 kpa (1-10 bar) (pression optimale)
- Robinet grand ouvert, il doit couler au moins 8 l par minute.
- Si la pression de l'eau est plus élevée, il faut intercaler un détendeur.
Modèle : Aqua-Stop
p Standard
Aqua-Secure
- Raccordez le flexible d'arrivée d'eau au robinet d'eau. Attention: Serrez le raccord à vis à la main uniquement.
- Ouvre le robinet d'eau avec précaution et vérifie l'étanchéité des points de raccordement. Attention: le raccord visse est soumis à la pression de l'arrivée d'eau.
Flexible de vidange de eau :
Attention: ne pliez ou n'étirez pas le flexible. Différence de hauteur entre la surface d'installation et l'orifice d'écoullement vers l'égout : min. 60 cm - max. 100 cm
Vidange dans une vasque de lavabo :
Attention: fixez le flexible de vidange pour l'empêcher de glisser hors du lavabo. Attention: veillez à retirer le bouchon obturant l'orifice d'écoulement de la vasque. Pendant la vidange, vérifiez que l'eau s'évacue suffisamment vite par l'orifice du lavabo. L'extrémité du flexible de vidange ne doit en aucun cas être immergée dans l'eau de vidange! Dans le cas contraire, l'eau de vidange risque de refluer dans le lave-linge.
Vidange dans un siphon :
Attention: fixez le raccordement à l'aide d'un collier à flexible, Ø 24-40 mm (en vente dans le commerce spécialisé).
Mise à niveau du lave-linge
Si le lave-linge n'est pas parfaitement d'aplomb, il risque de faire beaucoup de bruit, de générer des vibrations et de se "déplacer" tout seul!
Ajustez le lave-linge à l'aide d'un niveau à bulle
- Desserrez le contre-écrou dans le sens des aiguilles d'une montre à l'aide d'une clé à vis.
- Tournez les pieds de l'appareil pour modifier sa hauteur. Attention: les quatre pieds doivent fermement reposer sur le sol. Le lave-linge ne doit pas pouvoir bouger. Contrôlez l'horizontalité du lave-linge à l'aide d'un niveau à bulle et rectifiez-la si nécessaire.
- Serrez le contre-écrou contre le corps de l'appareil. Ce faisant, maintenez le pied et veillez à ce que sa hauteur ne change pas. Attention : les contre-écrous des quatre pieds doivent être fermement visés contre le corps de l'appareil.
Avant de transporter la machine :
- Fermez le robinet d'eau.
- Faites se ressorber la pression de l'eau dans le flexible d'alimentation Notice d'utilisation; Maintenance - Filtrée dans le flexible d'arrivée d'eau.
- Vidangez l'eau de lavage restée dans l'appareil Notice d'utilisation; Maintenance - Pompe de vidange.
- Débranche la prise d'alimentation du lave-linge.
- Démontez les flexibles
Préparation et montage des cales de transport :
- Remettez tous les couvercles.
- Installez les 4 cales de transport et disposez le cordon d'alimentation dans les fixations. Serrez les vis à fond.
Après le transport, n'oubliez surtout pas d'enlever les cales de transport → Page 3.
Pour empêcher que, lors du prochain lavage, de la désinve passé directement à l'égout sans avoir servi : versez 1 litre d'eau dans le compartiment et lancez le programme Vidange.
Caractéristiques techniques
Dimensions (longueur x largeur x hauteur)
Poids
Raccordement au secteur
Pression de l'eau
Programmes d'essai
60× 59× 84,2cm
69 - 83 kg selon le modèle
Tension nominale 220-240 V, 50 Hz Intensité nominale 10 A Puissance nominale 2000 - 2300 W
100-1000 kPa (1-10 bar) (pression optimale)
selonnorme européenne60456envigueur
Service après-vente
Avant d'appeler le service après-vente, vérifiez que vous ne pouvez pas remédier vous-même au problème → Notice d'utilisation; Que faisiez si … Si vous avez besoin d'un conseil, sachez que l'intervention d'un technicien vous sera facturée, même pendant la période de garantie. Veuillez consulter la liste ci-jointe pour couvrir le service après-vente le plus proche de votre domicile. Veuillez indiquer au service après-vente le numéro de série (E-Nr.) et le numéro de fabrication (FD) de ses autres produits.
Numéro de série Numéro de fabrication
La plaque signalétique comprenant ces indications se trouve dans l'encadrement du hublot ouvert ainsi que dans l'encadré échapé de la plaque signalétique située au dos de l'appareil.
En indiquant ces références au technicien du service après-vente, vous lui épargnez des déplacements inutiles. Vous économisez ainsi des frais supplémentaires.
Valable uniquement pour les appareils équipés du dispositif aquastop
Outre les recours en garantie pouvant être exercés envers le vendeur en vertu du contrat de vente et autre notre propre garantie de l'appareil, nous opérons un remplacement dans les conditions suivantes :
- Si notre système Aqua-Stop est à l'origine d'un début d'inondation chez un particulier, nous nous engageons à compenser le préjudice subi.
- La garantie de responsabilité vaut pour toute la durée de vie de l'appareil.
- Condition préalable pour faire valeur un recours en garantie : l'appareil doit avoir été installé et raccordé professionnellement avec l'Aqua-Stop, en respectant le contenu de notre notice ; cette condition préalable inclut la prolongation de l'Aqua-Stop (accessoire d'origine). Notre garantie ne couvre pas les conduites d'arrivée ou robinetteries défectueuses situées en amont du raccordement de l'Aqua-Stop au robinet d'eau.
- En principe, vous n'avez pas à surveiller le fonctionnement des appareils équipés de l'Aqua-Stop ni à le sécuriser en fermant le robinet d'eau à l'issue du lavage. Si vous vous absentez pendant plusieurs semaines, par exemple pour partir en vacances, il suffit de fermer au préalable le robinet d'eau.
Sommaire
Page
Consignes de sécurité. 1 Surface recevant l'appareil 1 ■ Installation de l'appareil sous un plan de travail / encastrement... ■ Éléments fournis avec l'appareil 2 Longueur des flexibles et câbles. 2 Retrait des cales de transport. 3 Raccordement de l'eau 4 ■ Mise à niveau du lave-linge. 5 Raccordement électrique. 5 Transport, déménagement par ex.... 6 - Caractéristiques techniques 6 Service après-vente. 7 Garantie aquaStop 7
Ne mettez ce lave-linge en service qu'après avoir lu la présente notice.
Veuillez également tenir compte de la notice d'utilisation.
Conservez soigneusement ces notices. Elles pourront vous être utiles par la suite ou servir à un autre utilisateur.
- Le lave-linge est lourd, soyez prudent si vous le soulevez.
- Attention : Les flexibles gelés peuvent se déchirer / éclater. N'installez pas le lave-linge dans un lieu exposé au risque de gel ou à l'air libre.
- Cela risquerait de l'endommager. Ne le soulevez pas par ses parties saillantes (par le hublot par exemple).
- Outre les consignes énoncées ici, vous aurez peut-être à respecter certaines prescriptions particulières imposées par vos compagnies distributrices d'eau et d'électricité.
- En cas de doute, confiez le raccordement de votre lave-linge à un spécialiste.
- Rangez les flexibles et les câbles de manière à éviter tout risque de chute.
Surface recevant l'appareil
- Le lave-linge doit se trouver bien d'aplomb, sinon il risque de se déplacer tout seul.
- Le lave-linge doit reposer sur une surface dure et plane.
- Il est déconseilé de l'installer sur un sol ou un revêtement de sol mou.
Si l'appareil doit être installé sur un socle
- Immobilisez impérativement les pieds de l'appareil au moyen de pattes de retenue *.
- Réf. WMZ2200, WX9756, CZ110600, Z7080X0
Si l'appareil doit être installé sur un plancher en bois
- Placez le lave-linge de préférence dans un coin.
- Sur le plancher, vissez une plaque en bois (épaisseur 30 mm min.) résistance à l'eau.
- Immobilisez impérativement les pieds de l'appareil au moyen de pattes de retenue *.
- Rét., voir ci-dessus
Installation de l'appareil sous un plan de travail / encastrement
Installation de l'appareil sous un plan de travail / encastrement avant le raccordement au secteur.
Encastrement dans une cuisine intégrée (sous un plan de travail ou encastrement)
-La niche doit mesurer 60 cm de largeur. - N'installé le lave-linge que sous un plan de travail continu, fermement relié aux placards voisins.
-N'installez le lave-linge que sous un plan de travail continu, fermement relié aux placards voisins.
Risque d'électrocution!
- A la place de la plaque couvercle de l'appareil, faites impérativement monter une plaque couvercle en tôle * par un spécialiste.
- Ref. WMZ2420, WZ10190
-La niche doit mesurer 60 cm de largeur.
Éléments fournis avec l'appareil
Aqua-Stop
Aqua-Secure
Standard
Couvercles
Clé
(selon le modèle)
Coude
pour fixer le flexible d'écoulement
Pierre requise en fonction du branchement
- 1 collier de diamètre 24-40 mm (en vente dans le commerce spécialisé) pour raccorder le siphon → Page 4, Raccordement de l'eau.
Outils nécessaires
- Niveau à bulle pour ajuster l'horizontalité de l'appareil.
Longueur des flexibles et câbles
son le modele
Du côté droit
Disponible auprès des revendeurs spécialisés / du service après-vente
- Prolongateur pour l'arrivée d'eau Aqua-Stop / eau froide (env. 2,50 m), ref. WMZ2380, WZ10130, CZ11350, Z7070X0
- Flexible d'arrivée d'eau plus long (env. 2,20 m) pour le module standard.
Retrait des cales de transport
- Avant la première utilisation, il est indispensable de retirer les cales de transport et de les conserver en prévision d'un transport ultérieur.
- Si vous devez transporter l'appareil par la suite, remontez impérativement les cales de transport pour éviter de l'endommager → Page 6.
- Conservez les vis vissées sur les douilles.
- Retirez les flexibles des fixations, selon le modèle.
- Desserrez les vis jusqu'à ce que les douilles se laissent déplacer librement.
- Enlevez impérativement les 4 cales de transport et retirez le cordon d'alimentation des fixations.

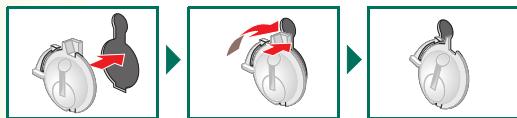

- Mettez les couvercles en place.
Raccordement de l'eau selon le modèle
- Risque d'électrocution! Ne plongez jamais l'appareil dans l'eau (ce dispositif de sécurité compte une vanne électrique).
- Pour éviter des fuites ou des dégâts des eaux, respectez impérativement les consignes contenues dans le présent chapitre.
- Attention: ne faites fonctionner le lave-linge qu'avec de l'eau potable froide.
- Ne le raccordez jamais au mitigeur d'un chauffe-eau hors pression.
- Utilisez uniquement le flexible d'arrivée d'eau fourni ou acheté auprès d'un spécialiste habilité, n'utilisez pas de flexible usage.
- En cas de doute, confiez le raccordement de votre lave-linge à un spécialiste.
Arrivée d'eau
Flexible d'arrivée d'eau :
Attention: veillez à ne pas le plier, l'écraser, l'alterer ou le sectionner (sa solidité ne serait plus garantie).
Pression optimale dans le réseau d'eau : 100-1000 kPa (1-10 bar) (pression optimale)
- Robinet grand ouvert, il doit couler au moins 8 L par minute.
- Si la pression de l'eau est plus élevée, il faut intercaler un détendeur.
Modèle : Aqua-Stop Aqua-Sécur
Standard
- Raccordez le flexible d'arrivée d'eau au robinet d'eau. ATTENTION: Serrez le raccord à vis à la main uniquement.
- Ouvrez le robinet d'eau avec précaution et vérifiez l'étanchéité des points de raccordement.
Attention: le raccord visse est soumis à la pression de l'arrivée d'eau.
Vidange de l'eau
Flexible de vidange de l'eau :
Attention: ne pliez ou n'étirez pas le flexible.
Différence de hauteur entre la surface d'installation et l'orifice d'écoulement vers l'égout :
min. 60 cm - max. 100 cm
Vidange dans une vasque de lavabo :
Attention : fixez le flexible de vidange pour l'empêcher de glisser hors du lavabo.
Attention : veillez à retirer le bouchon obturant l'orifice d'écoulement de la vasque. Pendant la vidange, vérifiez que l'eau s'écoule suffisamment vite par l'orifice du lavabo. L'extrémité du flexible de vidange ne doit en aucun cas être immergée dans l'eau de vidange ! Dans le cas contraire, l'eau de vidange risque de refluer dans le lave-linge.
Vidange dans un siphon :
Attention: fixez le raccordement à l'aide d'un collier à flexible, 24-40 mm (en vente dans le commerce spécialisé).
Mise à niveau du lave-linge
Si le lave-linge n'est pas parfaitement d'aplomb, il risque de faire beaucoup de bruit, de générer des vibrations et de se "déplacer" tout seul!
Ajustez le lave-linge à l'aide d'un niveau à bulle
- Desserrez le contre-écrou dans le sens des aiguilles d'une montre à l'aide d'une clé à vis.
- Tournez les pieds de l'appareil pour modifier sa hauteur. Attention : les quatre pieds doivent fermement reposer sur le sol. Le lave-linge ne doit pas pouvoir bouger. Contrôlez l'horizontalité du lave-linge à l'aide d'un niveau à bulle et rectifiez-la si nécessaire.
- Serrez le contre-écrou contre le corps de l'appareil. Ce faisant, maintenez le pied et veillez à ce que sa hauteur ne change pas. Attention : les contre-écrous des quatre pieds doivent être fermement vissés contre le corps de l'appareil.
Raccordement électrique
Ne raccordez le lave-linge qu'à une prise de courant alternatif avec terre, installée selon les normes. La tension du secteur et la tension indiquée sur le lave-linge (plaque signalétique) doit concorder. La puissance raccordée et l'ampérage du fusible requis figurent sur la plaque signalétique. Assurez-vous que : - la fiche mâle de la machine et la prise femelle s'emboîtent parfaitement l'une dans l'autre, - la section du cordon d'alimentation est suffisante, - le circuit de mise à la terre a été correctement installé. Confiez le remplacement du cordon d'alimentation (le cas échéant) uniquement à un électricien qualifié. Des cordons de rechange sont disponibles auprès du service après-vente. N'utilisez pas de blocs multiprises ni de prolongateurs. Si vous utilisez un disjoncteur différentiel, celui-ci doit impérativement arborer le symbole :. Seul ce symbole garantit le respect des directives actuelles. Ne branchez et ne débranchez jamais la fiche mâle de la prise de courant avec les mains mouillées. Ne débranchez la fiche mâle de la prise de courant qu'en tirant sur le corps de la fiche, jamais sur le cordon d'alimentation.
Fabricant → notice d'utilisation
1. Avant de transporter la machine :
- Fermez le robinet d'eau.
- Faites se résorber la pression de l'eau dans le flexible d'alimentation → Notice d'utilisation; Maintenance - Filtre dans le flexible d'arrivée d'eau.
- Vidangez l'eau de lavage restée dans l'appareil → Notice d'utilisation; Maintenance - Pompe de vidange.
- Débranchez la prise d'alimentation du lave-linge.
- Démontez les flexibles.
2. Préparation et montage des cales de transport :
- Remettez tous les couvercles.
- Installez les 4 cales de transport et disposez le cordon d'alimentation dans les fixations. Serrez les vis à fond.
Après le transport, n'oubliez surtout pas d'enlever les cales de transport → Page 3.
Pour empêcher que, lors du prochain lavage, de la lessive passe directement à l'égout sans avoir servi : versez 1 litre d'eau dans le compartiment II et lancez le programme Vidange.
Caractéristiques techniques
Dimensions 60 x 59 x 84,2 cm (longueur x largeur x hauteur) Poids 69 - 83 kg selon le modèle Raccordement au secteur Tension nominale 220-240 V, 50 Hz Intensité nominale 10 A Puissance nominale 2000 - 2300 W Pression de l'eau Programmes d'essai selon norme européenne 60 456 en vigueur
Service après-vente
Avant d'appeler le service après-vente, vérifiez que vous ne pouvez pas remédier vous-même au problème Notice d'utilisation; Que faire si... Si vous avez besoin d'un conseil, sachez que l'intervention d'un technicien vous sera facturée, même pendant la période de garantie. Veuillez consulter la liste ci-jointe pour trouver le service après-vente le plus proche de votre domicile. Veuillez indiquer au service après-vente le numéro de série (E-Nr.) et le numéro de fabrication (FD) de votre appareil.
Numéro de série Numéro de fabrication
La plaque signalétique comprenant ces indications se trouve dans l'encadrement du hublot ouvert ainsi que dans l'encadré écais de la plaque signalétique située au dos de l'appareil.
En indiquant ces références au technicien du service après-vente, vous lui épargnez des déplacements inutiles. Vous économisez ainsi des frais supplémentaires.
Garantie aqua-stop valable uniquement pour les appareils équipés du dispositif aquastop
Outre les recours en garantie pouvant être exercés envers le vendeur en vertu du contrat de vente et outre notre propre garantie de l'appareil, nous opérons un remplacement dans les conditions suivantes:
- Si notre système Aqua-Stop est à l'origine d'un dégât des eaux chez un particulier, nous nous engageons à compenser le préjudice subi.
- La garantie de responsabilité vaut pour toute la durée de vie de l'appareil.
- Condition préalable pour faire valeur un recours en garantie : l'appareil doit avoir été installé et raccordé professionnellement avec l'Aqua-Stop, en respectant le contenu de notre notice ; cette condition préalable inclut la prolongation de l'Aqua-Stop (accessoire d'origine). Notre garantie ne couvre pas les conduites d'arrivée ou robinetteries défectueuses situées en amont du raccordement de l'Aqua-Stop au robinet d'eau.
- En principe, vous n'avez pas à surveiller le fonctionnement des appareils équipés de l'Aqua-Stop ni à le sécuriser en fermant le robinet d'eau à l'issue du lavage. Si vous vous absentez pendant plusieurs semaines, par exemple pour partir en vacances, il suffit de fermer au préalable le robinet d'eau.
Lave-linge
Notice d'installation fr
Sommaire
Consignes de sécurité.
1 Surface recevant l'appareil
1 Installation de l'appareil sous un plan de travail / encastrement.....
1 ■ Éléments fournis avec l'appareil.....
2 Longueur des flexibles et câbles.
2 Retrait des cales de transport.
3 Raccordement de l'eau
4 Mise à niveau du lave-linge.
5 Raccordement électrique.
5 Transport, déménagement par ex.
6 - Caractéristiques techniques
6 Service après-vente.
7 Garantie aquaStop
7
Ne mettez ce lave-linge en service qu'après avoir lu la présente notice. Veuillez également tenir compte de la notice d'utilisation. Conservez soigneusement ces notices. Elles pourront vous être utiles par la suite ou servir à un autre utilisateur.
