Type de produit	Hotte de cuisine FALCON
Caractéristiques techniques principales	Extraction à haute performance, filtres à graisse en aluminium, éclairage LED intégré
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 90 cm, Profondeur : 60 cm, Hauteur : 50 cm
Poids	25 kg
Compatibilités	Compatible avec les cuisines FALCON et autres marques standards
Fonctions principales	Extraction des fumées, réduction des odeurs, éclairage de la zone de cuisson
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier de la surface extérieure
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client FALCON
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité en vigueur
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - CHIMNEY HOOD FALCON

Comment nettoyer le filtre de la hotte FALCON ?

Pour nettoyer le filtre, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez à l'eau claire et laissez sécher complètement avant de le remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est bien branchée et si le disjoncteur n'a pas sauté. Si tout semble en ordre et qu'elle ne s'allume toujours pas, contactez le service client.

Quel type d'ampoule utiliser pour la hotte FALCON ?

La hotte FALCON utilise des ampoules de type LED de 2,5 watts. Assurez-vous de remplacer les ampoules par des modèles compatibles pour éviter tout dommage.

Comment régler la puissance d'aspiration de la hotte ?

La puissance d'aspiration peut être réglée à l'aide du panneau de commande situé à l'avant de la hotte. Il suffit d'appuyer sur le bouton correspondant pour ajuster la vitesse.

Puis-je installer la hotte moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation de la hotte FALCON afin d'assurer une installation correcte et sécurisée.

La hotte émet-elle des bruits étranges, que dois-je faire ?

Si la hotte émet des bruits inhabituels, vérifiez d'abord si le filtre est propre et si la hotte est correctement installée. Si le problème persiste, contactez le service après-vente.

Est-ce que la hotte FALCON nécessite un entretien régulier ?

Oui, il est conseillé de nettoyer les filtres tous les mois et de vérifier régulièrement le bon fonctionnement de la hotte pour garantir son efficacité.

Quelle est la garantie de la hotte FALCON ?

La hotte FALCON est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails.

Comment puis-je obtenir des pièces de rechange pour ma hotte ?

Vous pouvez commander des pièces de rechange directement auprès du service client de FALCON ou sur leur site web officiel.

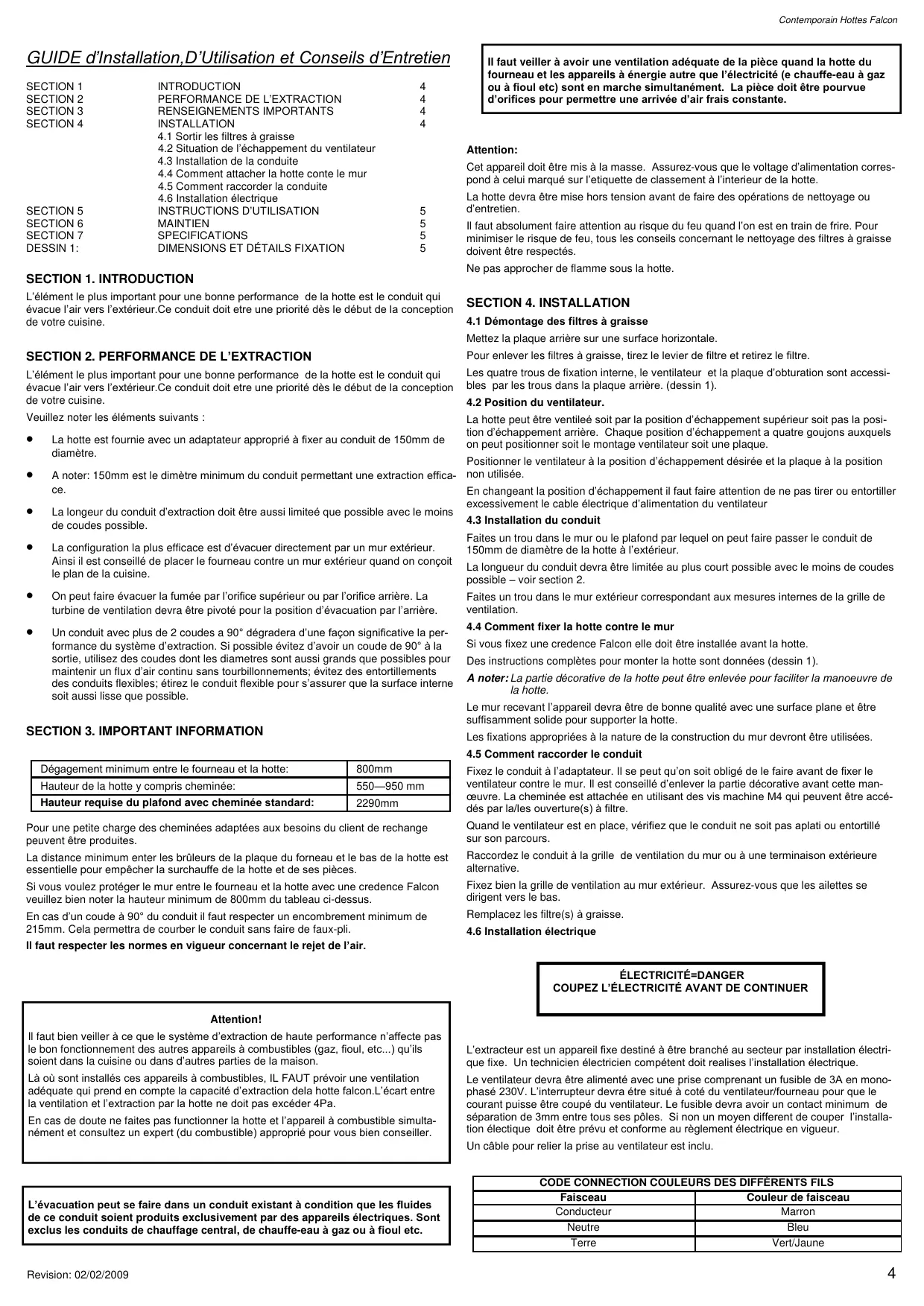

MODE D'EMPLOI CHIMNEY HOOD FALCON

RENSEIGNEMENTS IMPORTANTS INSTALLATION

4.1 Sortir les filtres à graisse

4.2 Situation de l’échappement du ventilateur

4.3 Installation de la conduite

4.4 Comment attacher la hotte conte le mur

4.5 Comment raccorder la conduite

4.6 Installation électrique

INSTRUCTIONS D’UTILISATION

Il faut veiller à avoir une ventilation adéquate de la pièce quand la hotte du fourneau et les appareils à énergie autre que l’électricité (e chauffe-eau à gaz ou à fioul etc) sont en marche simultanément. La pièce doit être pourvue d’orifices pour permettre une arrivée d’air frais constante. Attention: Cet appareil doit être mis à la masse. Assurez-vous que le voltage d’alimentation correspond à celui marqué sur l’etiquette de classement à l’interieur de la hotte.

La hotte devra être mise hors tension avant de faire des opérations de nettoyage ou d’entretien. Il faut absolument faire attention au risque du feu quand l’on est en train de frire. Pour minimiser le risque de feu, tous les conseils concernant le nettoyage des filtres à graisse doivent être respectés. Ne pas approcher de flamme sous la hotte.

SECTION 1. INTRODUCTION

L’élément le plus important pour une bonne performance de la hotte est le conduit qui évacue l’air vers l’extérieur.Ce conduit doit etre une priorité dès le début de la conception de votre cuisine.

SECTION 4. INSTALLATION

4.1 Démontage des filtres à graisse

Mettez la plaque arrière sur une surface horizontale.

SECTION 2. PERFORMANCE DE L’EXTRACTION

Pour enlever les filtres à graisse, tirez le levier de filtre et retirez le filtre. L’élément le plus important pour une bonne performance de la hotte est le conduit qui évacue l’air vers l’extérieur.Ce conduit doit etre une priorité dès le début de la conception de votre cuisine. Les quatre trous de fixation interne, le ventilateur et la plaque d’obturation sont accessibles par les trous dans la plaque arrière. (dessin 1). Veuillez noter les éléments suivants : La hotte peut être ventileé soit par la position d’échappement supérieur soit pas la position d’échappement arrière. Chaque position d’échappement a quatre goujons auxquels on peut positionner soit le montage ventilateur soit une plaque.

La hotte est fournie avec un adaptateur approprié à fixer au conduit de 150mm de diamètre.

4.2 Position du ventilateur.

Positionner le ventilateur à la position d’échappement désirée et la plaque à la position A noter: 150mm est le dimètre minimum du conduit permettant une extraction effica- non utilisée. ce. En changeant la position d’échappement il faut faire attention de ne pas tirer ou entortiller excessivement le cable électrique d’alimentation du ventilateur La longeur du conduit d’extraction doit être aussi limiteé que possible avec le moins

4.3 Installation du conduit

de coudes possible. Faites un trou dans le mur ou le plafond par lequel on peut faire passer le conduit de La configuration la plus efficace est d’évacuer directement par un mur extérieur. 150mm de diamètre de la hotte à l’extérieur. Ainsi il est conseillé de placer le fourneau contre un mur extérieur quand on conçoit La longueur du conduit devra être limitée au plus court possible avec le moins de coudes le plan de la cuisine. possible – voir section 2.

On peut faire évacuer la fumée par l’orifice supérieur ou par l’orifice arrière. La turbine de ventilation devra être pivoté pour la position d’évacuation par l’arrière.

Un conduit avec plus de 2 coudes a 90° dégradera d’une façon significative la performance du système d’extraction. Si possible évitez d’avoir un coude de 90° à la sortie, utilisez des coudes dont les diametres sont aussi grands que possibles pour maintenir un flux d’air continu sans tourbillonnements; évitez des entortillements des conduits flexibles; étirez le conduit flexible pour s’assurer que la surface interne soit aussi lisse que possible. Faites un trou dans le mur extérieur correspondant aux mesures internes de la grille de ventilation.

4.4 Comment fixer la hotte contre le mur

Si vous fixez une credence Falcon elle doit être installée avant la hotte. Des instructions complètes pour monter la hotte sont données (dessin 1). A noter: La partie décorative de la hotte peut être enlevée pour faciliter la manoeuvre de la hotte. Le mur recevant l’appareil devra être de bonne qualité avec une surface plane et être suffisamment solide pour supporter la hotte.

SECTION 3. IMPORTANT INFORMATION

Les fixations appropriées à la nature de la construction du mur devront être utilisées.

4.5 Comment raccorder le conduit

Dégagement minimum entre le fourneau et la hotte: 800mm Hauteur de la hotte y compris cheminée: 550—950 mm Hauteur requise du plafond avec cheminée standard: 2290mm Fixez le conduit à l’adaptateur. Il se peut qu’on soit obligé de le faire avant de fixer le ventilateur contre le mur. Il est conseillé d’enlever la partie décorative avant cette manœuvre. La cheminée est attachée en utilisant des vis machine M4 qui peuvent être accédés par la/les ouverture(s) à filtre. Pour une petite charge des cheminées adaptées aux besoins du client de rechange peuvent être produites. Quand le ventilateur est en place, vérifiez que le conduit ne soit pas aplati ou entortillé sur son parcours. La distance minimum enter les brûleurs de la plaque du forneau et le bas de la hotte est essentielle pour empêcher la surchauffe de la hotte et de ses pièces. Raccordez le conduit à la grille de ventilation du mur ou à une terminaison extérieure alternative. Si vous voulez protéger le mur entre le fourneau et la hotte avec une credence Falcon veuillez bien noter la hauteur minimum de 800mm du tableau ci-dessus. Fixez bien la grille de ventilation au mur extérieur. Assurez-vous que les ailettes se dirigent vers le bas. En cas d’un coude à 90° du conduit il faut respecter un encombrement minimum de 215mm. Cela permettra de courber le conduit sans faire de faux-pli. Remplacez les filtre(s) à graisse.

4.6 Installation électrique

Il faut respecter les normes en vigueur concernant le rejet de l’air. ÉLECTRICITÉ=DANGER

COUPEZ L’ÉLECTRICITÉ AVANT DE CONTINUER

Attention! Il faut bien veiller à ce que le système d’extraction de haute performance n’affecte pas le bon fonctionnement des autres appareils à combustibles (gaz, fioul, etc...) qu’ils soient dans la cuisine ou dans d’autres parties de la maison. Là où sont installés ces appareils à combustibles, IL FAUT prévoir une ventilation adéquate qui prend en compte la capacité d’extraction dela hotte falcon.L’écart entre la ventilation et l’extraction par la hotte ne doit pas excéder 4Pa. En cas de doute ne faites pas functionner la hotte et l’appareil à combustible simultanément et consultez un expert (du combustible) approprié pour vous bien conseiller. L’extracteur est un appareil fixe destiné à être branché au secteur par installation électrique fixe. Un technicien électricien compétent doit realises l’installation électrique. Le ventilateur devra être alimenté avec une prise comprenant un fusible de 3A en monophasé 230V. L’interrupteur devra étre situé à coté du ventilateur/fourneau pour que le courant puisse être coupé du ventilateur. Le fusible devra avoir un contact minimum de séparation de 3mm entre tous ses pôles. Si non un moyen different de couper l’installation électique doit être prévu et conforme au règlement électrique en vigueur. Un câble pour relier la prise au ventilateur est inclu. L’évacuation peut se faire dans un conduit existant à condition que les fluides de ce conduit soient produits exclusivement par des appareils électriques. Sont exclus les conduits de chauffage central, de chauffe-eau à gaz ou à fioul etc. Revision: 02/02/2009 CODE CONNECTION COULEURS DES DIFFÉRENTS FILS Faisceau Couleur de faisceau Conducteur Marron Neutre Bleu Terre Vert/Jaune

Branchez le fusible.

La hotte comporte six boutons-poussoirs qui s’illuminent quand on les enfonce. Leurs fonctions sont résumées sur le tableau ci-dessous. Un entretien régulier est essentiel pour assurer une bonne performance durable Pour nettoyer les surfaces de l’acier inoxydable de la hotte servez-vous d’un agent de nettoyage de qualité appropriée. Il ne faut pas utiliser des matériels ou des produits de nettoyage abrasifs.

La commande de la hotte coupera automatiquement l’appareil s’il y a un délai de 4 heures de non fonctionnement.

Après 30 de fonctionnement, la saturation des filtres à graisse sera signalée par un clignotement des 6 boutons - pour réinitialiser, appuyez sur le bouton FAN OFF. Boutons-Poussoirs Fonction

VITESSE 1 (min); OFF (ARRÊT IMMÉDIAT). Nettoyez les filtres à graisse dans un lave-vaisselle ou à la main avec de l’eau chaude et un détergent. Lavez les filtres tous les 2 mois- plus fréquemment si l’extracteur est en usage fréquent. Pour enlever les filtres à graisse, tirez le levier de filtre et retirez le filtre. Pour entretenir l’apparence immaculée de la hotte et pour minimiser le risque de feu – assurez-vous que les depôts de graisse sur les surfaces de la hotte soient nettoyé regulierenment. Pour remplacer les lampes enlever la bague de serrage du verre (levier par un tournevis) et enlever le verre mat. Remplacer avec des lampes du meme type.

SECTION 7. SPECIFICATIONS

Souffleur écoulement d’air nominal: Niveau de Bruit: VITESSE 2 Voltage électrique: Voltage de la lampe halogène:

VITESSE 3 Souffleur consommation d’énergie: Puissance de la lampe halogène:

Energie Totale: VITESSE 4 (max) Fusible recommandé pour l’énergie électrique: ARRET APRES 10 MINUTES pour éliminer les dernieres vapeurs - l’indicateur clignote durant l’operation. Diamétre de l’adaptateur du ventilateur: 1,000 m3/h 56dBA 230V~ 50Hz 12V 1 @ 300W 2 x 20W 340W 150mm Poids des Hottes: CT900 26Kg CT1090 29Kg DESSIN 1

DIMENSIONS DE LA HOTTE

DÉTAILS DE LA FIXATION DES TROUS Méthode 1

Méthode 2 Marquez une ligne horizontale (A) dans la position désirée de la base de la hotte. Marquez une ligne centrale verticale du fourneau et la hotte (B). Marquez les centres de trous de fixation comme indiqués ci-dessus Si vous vous servez de l’évacuation arrière, marquez et faites un trou pour accepter un conduit d’un diamètre de 150mm comme détaillé dans le guide d’installation. Fixez la hotte en vous servant des fixations qui conviennent à la construction du mur dans les postions déjà marquées. Les trous de fixation sont révélés quand les filtres sont enlevées comme détaillé dans le guide d’installation.

Revision: 02/02/2009 Enlevez les filtres comme détaillé dans le guide d’installation pour accéder aux trous de fixation à l’arrière de la hotte. Si vous choisissez l’évacuation par l’arrière, marquez et faites un trou convenable pour accepter un conduit d’un diamètre de 150mm comme détaillé dans le guide d’installation. Présentez la hotte contre le mur dans la situation désirée. Deux personnes sont nécessaires pour cette opération. Marquez le mur par les trous de fixation dans la partie arrière de la hotte. Fixez la hotte en vous servant des fixations convenables pour la construction du mur aux positions déjà marquées.
