Dimensions hors tout de l'appareil Economiser l'énergie Exemple de classement SmartDevice
Insertion entre deux éléments de cuisine Eliminer l'emballage Brancher l'appareil Enclencher l'appareil Nettoyage de la grille d'aération Nettoyage de l'appareil S.A.V.

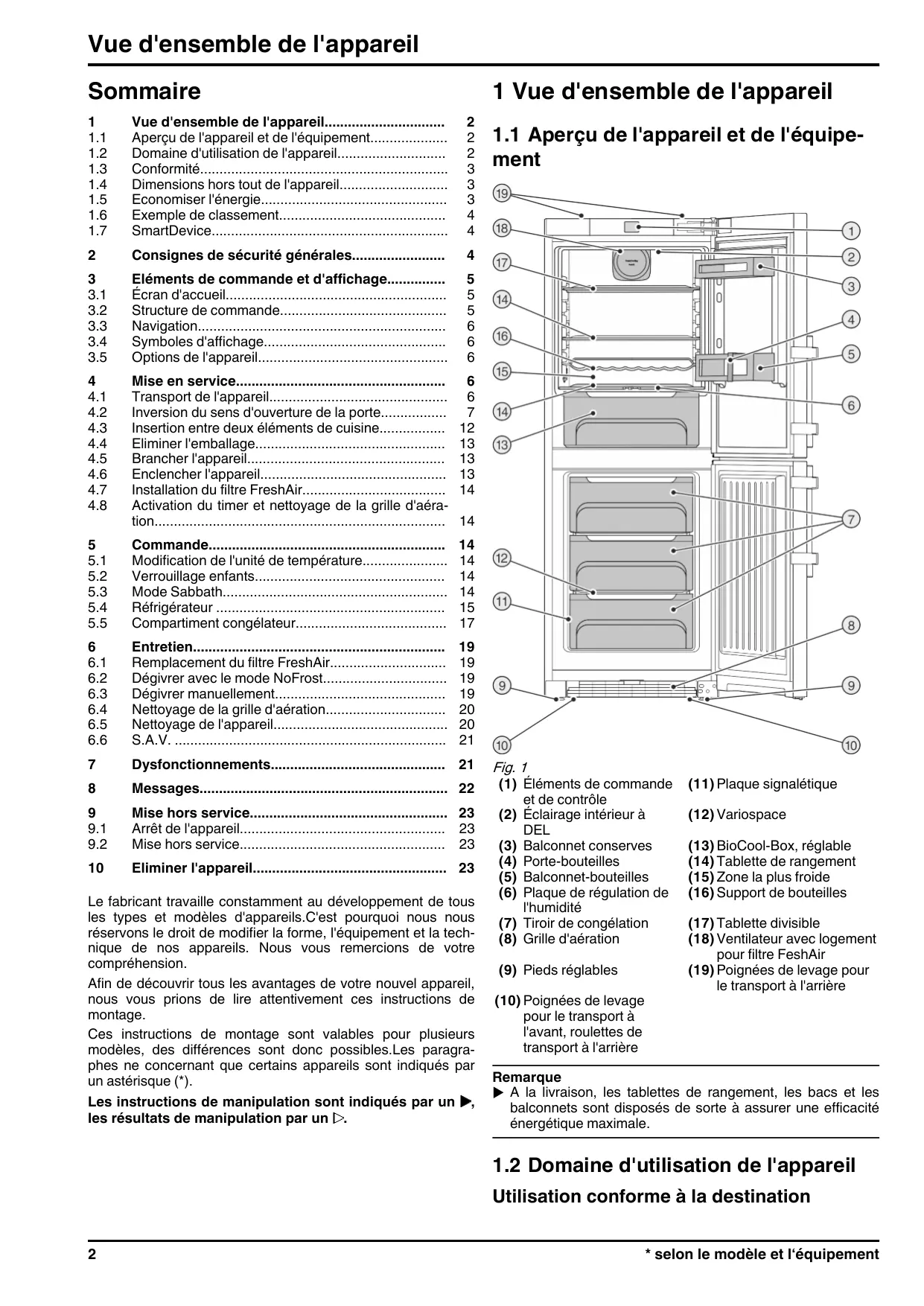

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*). Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .
(10) Poignées de levage pour le transport à l'avant, roulettes de transport à l'arrière
(19) Poignées de levage pour le transport à l'arrière
énergétique maximale.
Utilisation conforme à la destination 2
La préparation et le contrôle des appareils doivent être L'appareil est exclusivement destiné au refroieffectués en prenant compte des plans de chargement du dissement de denrées alimentaires dans un fabricant et des conseils figurant dans le mode d'emenvironnement domestique ou assimilé. En font ploi. partie, par exemple - les cuisines du personnel, les pensions de 1.4 Dimensions hors tout de l'appareil famille, - les clients de maisons de campagne, hôtels, motels et autres hébergements, - les traiteurs et services semblables dans le commerce de gros. Toutes les autres utilisations sont interdites. Usage inadéquat prévisible Les usages suivants sont expressément interdits : - Stockage et réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive des produits médicaux 2007/47/CE. - Utilisation dans des zones exposées au risque d'explosion - Utilisation sur des sols mouvants tels que dans des bateaux, trains ou avions - Stockage d'animaux vivants Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. Classes climatiques En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures Fig. 2 environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette Modèle Hauteur de l'appareil H (mm) signalétique.
Classe clima- pour températures ambiantes de tique SN
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Ne pas placer l'appareil dans une zone à ensoleillement -
La consommation en énergie dépend des conditions d’installation comme la température ambiante. (voir 1.2) . Ouvrir l'appareil aussi brièvement que possible. Plus la température est réglée basse, plus la consommation en énergie est élevée. Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
- Conserver toutes les denrées dans leur emballage ou avec
Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante. Décongeler des aliments dans le réfrigérateur. Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.*
Dangers pour l'utilisateur : - Cet appareil peut être utilisé par des enfants dès 8 ans et plus, ainsi que des personnes les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance. 4
- Les réparations et interventions sur l'appareil doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale. - Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions. - Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil. - Les lampes spéciales, comme les lampes à DEL, servent à l'éclairage de l'intérieur de l'appareil et ne sont pas adaptées pour l'éclairage de la pièce. Risque d'incendie : - Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer. • Ne pas endommager les tubes du circuit frigorifique. • Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil. • Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.). • En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité du point de sortie. Bien aérer la pièce. Informer le service après-vente. - Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques. - Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu. - Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éven* selon le modèle et l‘équipement
Remarque indique les remarques et conseils contact de composants électriques. utiles. Risque de chute et de basculement : - Ne pas utiliser les socles, tiroirs, portes, etc. 3 Eléments de commande et d'afficomme marchepied ou appui. Ceci s'applique chage avant tout aux enfants. Danger d'intoxication alimentaire : 3.1 Écran d'accueil - Ne pas consommer d'aliments périmés. Risque de gelures, d'engourdissement et de douleurs : - Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons). Risque de blessures et de dommages maté- Fig. 4 (1) Champ du comparti(3) Champ de menu riels : ment réfrigérateur (2) Champ du comparti(4) Écran - De la vapeur brûlante peut provoquer des ment congélateur blessures. Pour le dégivrage, ne pas avoir d'accueil est l'écran initial qui se présente à l'utilisateur. recours à des appareils chauffants ou au jet L'écran Tous les réglages s'effectuent à partir de cet écran. de vapeur chaud, des flammes nues ou des Les fonctions peuvent être appelées et les valeurs modifiées aérosols dégivrants. en appuyant sur l'écran. - Ne pas enlever la glace avec des ustensiles tranchants. 3.2 Structure de commande Risque d'écrasement : Champ du compartiment réfrigérateur - Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés. Symboles sur l'appareil : Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.
- Mise en marche et arrêt du compartiment réfrigérateur Champ du compartiment congélateur
- Mise en marche et arrêt du compartiment congélateur Lorsque le compartiment congélateur est éteint, le compartiment réfrigérateur s'éteint lui aussi. Champ de menu
Augmentation de la température. Flèches vers le bas : Diminution de la température.
Après la confirmation, l'affichage passe à l'écran d'accueil. ON / OFF, START / STOP Activer / désactiver les options. Après l'activation ou la désactivation d'une option, l'affichage passe à l'écran d'accueil. RESET : Remettre le timer à zéro. Accès au service après-vente
Si plus de 6 options sont activées, seules 4 apparaissent dans le champ de menu. Les autres options s'affichent en appuyant sur la flèche de navigation inférieure. On retourne à l'affichage initial en appuyant plusieurs fois sur la flèche de navigation. Le symbole se désactive si l'option est terminée ou désactivée.
4.1 Transport de l'appareil ATTENTION Risque de blessure et d'endommagement dû à un transport incorrect ! u Transporter l'appareil emballé. u Transporter l'appareil debout. u Ne pas transporter l'appareil seul.
Si aucun choix n'est effectué en l'espace d'une minute, l'affichage retourne à l'écran d'accueil.
Veiller à disposer des outils suivants : q Torx® 25 (T25) q Torx® 15 (T15) q Tournevis plat q Clé à fourche SW10 q Niveau à bulle q Clé à molette fournie avec outil T25 q Visseuse sans fil, si nécessaire q Échelle double, si nécessaire q Présence d'une deuxième personne, si nécessaire, lors des travaux de montage
Remarque u Pour empêcher qu'elles ne tombent, retirer les denrées des balconnets de contre-porte avant d'enlever la porte.
ATTENTION Risque de blessures lorsque la porte culbute ! u Bien tenir la porte. u Déposer la porte prudemment.
Les axes se trouvent dans les alésages prévus. Serrer la vis. Fig. 12 (4) Mettre en place la vis avec un tournevis T25 et la serrer. Fig. 12 (6)
180° de l'autre côté. Fig. 13 (4) u Poser le cache tourné de 180° de l'autre côté. Fig. 13 (5) u Enfiler la rondelle de devant. Fig. 13 (6)
Tourner la porte. u Pousser vers le bas la languette avec un tournevis plat.
Mettre en place les caches latéralement et pousser dessus. Fig. 20 (3) w Veiller à ce qu'elle s'introduise correctement. u w u u
4 Nm. u Vérifier la bonne fixation de chaque vis, si nécessaire resserrer les vis. u Aligner éventuellement la porte sur les deux trous longitudinaux dans le support de palier en bas et le support de palier au milieu par rapport au bâti de l'appareil. Pour ce faire, dévisser la vis du milieu dans le support de palier avec l'outil T25 fourni. Desserrer légèrement les autres vis avec l'outil T25 ou avec un tournevis T25 et les aligner sur les trous longitudinaux. Desserrer les vis du milieu dans le support de palier avec l'outil T25 et aligner le support de palier du milieu sur les trous longitudinaux. u Soutenir la porte : tourner le pied réglable avec une clé à fourche SW10 sur le support de palier jusqu'à ce qu'il repose sur le sol et le tourner ensuite de 90°.
65 mmx par rapport à la façade du buffet. L'appareil peut déborder encore plus en fonction de la profondeur des buffets et de l'utilisation de cales d'épaisseur.
En cas de ventilation trop faible, le compresseur risque d'être endommagé. u Veiller à une ventilation suffisante. u Respecter les exigences de ventilation. Exigences de ventilation :
- Sur la paroi arrière de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute. - La section de ventilation sous plafond doit être de 300 cm2 minimum. - Plus la section de ventilation est grande, plus l'appareil marche de manière économique. Si l'appareil est installé avec les charnières à côté d'un mur Fig. 25 (4), la distance entre l'appareil et le mur doit être de 40 mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.
AVERTISSEMENT Risque d'étouffement avec les films et matériaux d'emballage ! u Ne pas laisser les enfants jouer avec les matériaux d'emballage. L'emballage est fabriqué en matériaux recyclables : - carton ondulé / carton - pièces en polystyrène expansé - films et sachets en polyéthylène - colliers de serrage en polypropylène - cadres en bois cloués avec plaque de polyéthylène* u Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
AVERTISSEMENT Raccordement incorrect ! Incendie. u Ne pas utiliser de rallonge électrique. u Ne pas utiliser de barres de distribution. - Le type de courant et la tension sur le lieu d'installation doivent correspondre aux données figurant sur la plaque signalétique (voir Vue d'ensemble de l'appareil). - La prise de courant est reliée à la terre conformément aux prescriptions et protégée électriquement. - Le courant de déclenchement du fusible se situe entre 10 et 16 A. - La prise de courant est facile d'accès. - La prise de courant est en dehors de la zone postérieure de l'appareil.
Brancher et allumer l'appareil 2 heures avant d'introduire des aliments pour la première fois.
Si le symbole Standby s'affiche sur tout l'écran : u Appuyer sur le symbole Standby. w L'appareil est allumé. L'affichage passe à l'écran d'accueil. w L'appareil se règle sur les températures affichées. Ceci est représenté par les flèches vers le bas. Si le symbole Standby s'affiche dans le champ des compartiments réfrigérateur et congélateur : u Appuyer sur le symbole Standby dans le champ du compartiment congélation ou réfrigération. w L'appareil est allumé. w L'appareil se règle sur les températures affichées. Ceci est représenté par les flèches vers le bas. Si l'écran est noir : u Appuyer sur l'écran. w Le symbole veille apparait sur tout l'écran.
Le symbole Standby s'affiche dans le champ du compartiment réfrigérateur. u Appuyer sur le symbole Standby du champ du compartiment réfrigérateur. w Le compartiment réfrigérateur est allumé. w Le compartiment réfrigérateur se règle sur la température affichée. Ceci est représenté par les flèches vers le bas.
Le filtre FreshAir fourni peut être utilisé pour obtenir une qualité d'air optimale. u Retirer le couvercle du ventilateur.
Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.
4.8 Activation du timer et nettoyage de la grille d'aération Pour que l'aération soit suffisante, la grille d'aération doit être nettoyée au moins une fois par an. Le timer peut être activé comme rappel. u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche. u Appuyer sur le symbole de la grille d'aération. u Appuyer sur ON. w Le timer est activé. À l'expiration de l'intervalle, un message invite à nettoyer la grille d'aération.
Après une coupure de courant, l'appareil se remet automatiquement en mode sabbat. AVERTISSEMENT Risque d'intoxication alimentaire ! Ce message n'est pas enregistré en cas de coupure de courant pendant le mode Sabbat. Une fois la coupure de courant terminée, l'appareil continue de fonctionner en mode Sabbat. Lorsque ce mode prend fin, le système n'édite pas de message relatif à la coupure de courant dans l'écran d'affichage de la température. En cas de coupure de courant pendant le mode Sabbat : u vérifier la qualité des aliments. Ne pas consommer d'aliments décongelés !
- L'appareil n'émet pas de signal sonore et n'affiche pas d'avertissement/de réglage dans l'écran d'affichage de la
- L'éclairage intérieur est désactivé.
Le SabbathMode s'éteint automatiquement après 120 secondes, s'il n'a pas été préalablement désactivé manuellement. L'affichage passe à l'écran d'accueil.
La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigérateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments. Respect de la température u Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. u Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. u Eviter d'ouvrir la porte trop fréquemment. u Respecter les règles relatives à l'hygiène des aliments Règles relatives à l'hygiène des aliments u Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts). u Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments. u Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers. u Avoir recours aux instructions de service, surtout pour les questions d'entretien. u Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).
La température est fonction des facteurs suivants : - la fréquence d’ouverture de la porte - La température de la pièce dans laquelle se trouve l’appareil - le type, la température et la quantité d'aliments La température est réglable de 9 °C à 1 °C. Valeurs recommandées pour le réglage de la température : 5 °C u Appuyer sur le champ du compartiment réfrigérateur. w L'écran suivant s'affiche :
Régler une température plus élevée : u Appuyer sur plus. Régler une température plus basse : u Appuyer sur moins. Lors de la sélection de la température la plus basse, le symbole moins est inactif. Après avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche. u Confirmer la température désirée avec OK. w L'affichage passe à l'écran d'accueil. w La température sélectionnée s'affiche. w Les flèches vers le haut ou le bas indiquent la variation de température. Les flèches se désactivent lorsque la température théorique est atteinte.
élevée. Activation de la fonction SuperCool u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperCool s'affiche. u Appuyer sur le symbole SuperCool. w L'écran suivant s'affiche :
Enclencher le ventilateur u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le ventilateur s'affiche. u Appuyer sur ON. w Le ventilateur est activé. Couper le ventilateur u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le ventilateur s'affiche. u Appuyer sur OFF. w Le ventilateur est désactivé.
Déplacer ou retirer les tablettes Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.
La durée peut être réglée sur quatre niveaux. Régler la durée : u Appuyer sur plus ou moins. Lors de la sélection du niveau le plus bas, le symbole moins est inactif. Lors de la sélection du niveau le plus haut, le symbole plus est inactif. u Confirmer la durée désirée avec START. w L'affichage passe à l'écran d'accueil. w SuperCool est activé. w La durée résiduelle et le symbole SuperCool s'affichent dans le champ du compartiment réfrigérateur. w La diminution de température est représentée par les flèches vers le bas. w L'appareil se remet en mode de fonctionnement normal à l'expiration de la durée résiduelle. La température retourne à la valeur préréglée. Les flèches vers le haut représentent l'augmentation de température. Arrêt prématuré de la fonction SuperCool u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperCool et la durée résiduelle s'affichent. u Appuyer sur la durée résiduelle. u Appuyer sur STOP. w SuperCool est désactivé. w La température retourne à la valeur préréglée. Les flèches vers le haut représentent l'augmentation de température.
évidements le long des glissières de support. u Pour la retirer complètement, placer la tablette de rangement en biais et la retirer par devant. u Insérer la tablette de rangement avec la butée derrière, orientée vers le haut. w Les aliments congelés ne collent pas à la paroi arrière. Ne poser aucun objet sur la plaque de régulation de l'humidité de la tablette de rangement la plus basse. Démonter les tablettes de rangement u Les tablettes de rangement peuvent être démontées pour le nettoyage.
Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes. Le refroidissement par ventilation est recommandé :
- en cas d'humidité de l'air élevée 16 Commande u Sortir une à une les tablettes de verre par l'avant. u Dégager le support de son encliquetage et l'encliqueter à la hauteur voulue. Utiliser les deux surfaces d'appui : u Soulever la tablette de verre supérieure, tirer en avant celle inférieure. w La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de façon à ce que les stoppeurs (3) pointent vers le bas.
Déplacer les balconnets de contre-porte
Un vide se constitue après fermeture de la porte. Après la fermeture, attendre env. 1 min afin que la porte se laisse ouvrir plus facilement. ATTENTION Risque de blessure dû aux débris de verre ! Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées. u Ne pas congeler de bouteilles ni de canettes !
Pour que les aliments congèlent rapidement jusqu'au coeur, ne pas dépasser les quantités suivantes par paquet : - Fruits, légumes jusqu'à 1 kg - Viande jusqu'à 2,5 kg u Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.
Durées de conservation des aliments au congélateur (à titre indicatif) :
Régler l'humidité u Humidité élevée de l'air : Pousser le régulateur à droite. Enlever la boite BioCool
5.5.4 Réglage de la température La température dépend des facteurs suivants :
- de la température de la pièce dans laquelle se trouve l’appareil
La température est réglable de -26 °C à -15 °C. Valeurs recommandées pour le réglage de la température : -18 °C u Appuyer sur le champ du compartiment congélateur. w L'écran suivant s'affiche :
Régler une température plus élevée : u Appuyer sur plus. Régler une température plus basse : u Appuyer sur moins. Lors de la sélection de la température la plus basse, le symbole moins est inactif. Après avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche. u Confirmer la température désirée avec OK. w L'affichage passe à l'écran d'accueil. w La température sélectionnée s'affiche. w Les flèches vers le haut ou le bas indiquent la variation de température. Les flèches se désactivent lorsque la température théorique est atteinte.
Cette fonction vous permet de congeler rapidement des denrées fraîches à coeur.L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique. Les denrées déjà stockées obtiennent en plus une « réserve de froid ». Elles restent donc congelées plus longtemps lorsque vous dégelez l'appareil.* Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la « Capacité de congélation ... kg/24h » indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique. Selon la quantité de denrées fraiches à congeler, la fonction SuperFrost doit être enclenchée à l´avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d´une quantité maximale de denrées à congeler. Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à congeler avec des produits déjà congelées en contact de sorte que ces derniers ne se décongèlent pas. N'activez pas la fonction SuperFrost dans les cas suivants :
En cas de quantité maximale d'aliments congelés (voir la plaque signalétique) : u Attendre 24 h environ. u Appareils avec NoFrost: Sortir les tiroirs supérieurs et mettre les aliments directement sur les tablettes supérieures. u Appareils sans NoFrost: Sortir le tiroir le plus bas et mettre les aliments directement dans l'appareil de façon à ce qu'ils entrent en contact avec le fond ou les parois latérales. w SuperFrost s'éteint automatiquement après 65 h environ. w Le symbole SuperFrost s'éteint. u Mettre les aliments dans les tiroirs et les insérer de nouveau. w L'appareil marche de nouveau en mode normal. Arrêt de la fonction SuperFrost u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperFrost s'affiche. u Appuyer sur OFF. w SuperFrost est désactivé.
Remarque La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante. u Ne jamais encombrer les fentes d'aération du ventilateur sur la paroi arrière à l'intérieur ! 5.5.7 Tablettes u Retirer la tablette de rangement : la soulever devant et la tirer en dehors. u Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.
Remplacer le filtre FreshAir s'affiche à l'écran. u Appuyer sur le symbole Remplacer le filtre FreshAir. w L'affichage passe à l'écran d'accueil. Jusqu'à ce que le remplacement du filtre soit effectué et confirmé, le message peut être de nouveau affiché en appuyant sur le champ de menu (voir 8) . u Retirer le couvercle du ventilateur.
Confirmation du remplacement du filtre u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtre FreshAir-s'affiche. u Appuyer sur le symbole du filtre FreshAir. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtre FreshAir s'affiche.
Désactivation du timer Si aucun filtre FreshAir n'est installé, le timer peut être désactivé. u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtre FreshAir-s'affiche. u Appuyer sur le symbole du filtre FreshAir. u Appuyer sur OFF. w Le timer est désactivé.
Le système NoFrost dégivre l'appareil automatiquement. Réfrigérateur : L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales. u Nettoyer l'orifice d'écoulement régulièrement afin de permettre à l'eau de dégivrage de s'écouler (voir 6.5) . Congélateur: L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement. u Il n'y a pas besoin de le dégivrer manuellement.
à l'eau de dégivrage de s'écouler (voir 6.5) . Compartiment congélateur : Après un fonctionnement prolongé, une couche de givre ou de glace se forme dans le compartiment congélateur. La couche de givre ou de glace se forme plus rapidement lorsqu'on ouvre l'appareil fréquemment ou lorsque les aliments y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d‘énergie. Nous recommandons de dégivrer régulièrement l‘appareil. ATTENTION Risque de blessures et d'endommagement dû à la vapeur chaude ! u Pour dégivrer, ne pas avoir recours à des appareils de chauffage électriques ou des nettoyeurs au jet de vapeur, des flammes nues ou des aérosols spéciaux dégivrage. u Ne pas enlever la glace avec des ustensiles tranchants. u Un jour avant le dégivrage, enclencher le mode SuperFrost. w Les denrées congelées auront ainsi une « réserve de froid supplémentaire. ». u Couper l'appareil. u Débrancher l'appareil du réseau ou couper le fusible. u Conserver les aliments congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreposer dans un local frais. u Placer un récipient contenant de l'eau chaude, mais pas bouillante sur l'une des tablettes du milieu.
Retirer les morceaux de glace détachés. S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon. u Nettoyer l'appareil (voir 6.5) . w u u u
La grille d'aération garantit un fonctionnement parfait de l'appareil grâce à une aération et une désaération optimales. u Nettoyer régulièrement la grille d'aération avec un aspirateur. u Éliminer les saletés tenaces avec un chiffon humide. Si le timer est activé, un message à l'écran invite à la nettoyer. Le message Nettoyer la grille d'aération s'affiche à l'écran. u Appuyer sur le symbole Nettoyer la grille d'aération. w L'affichage passe à l'écran d'accueil. Jusqu'à ce que le nettoyage ait été effectué et confirmé, le message peut être de nouveau affiché en appuyant sur le champ de menu (voir 8) . Confirmation du nettoyage de la grille d'aération u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche. u Appuyer sur le symbole de la grille d'aération. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche. u Appuyer sur RESET. w Le timer est réinitialisé. L'intervalle de nettoyage commence du début. Désactivation du timer Si la fonction de rappel doit être désactivée, le timer peut être désactivé. u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche. u Appuyer sur le symbole de la grille d'aération. u Appuyer sur OFF. w Le timer est désactivé.
AVERTISSEMENT Risque de blessures et d'endommagement émanant de la vapeur très chaude ! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. u Ne pas utiliser d'appareils de nettoyage à la vapeur !
ATTENTION Risque de détérioration dû au produit d'entretien pour acier inoxydable ! Les portes en acier inoxydable et les parois latérales en acier inoxydable sont recouvertes d'un revêtement de surface de qualité. Les produits d'entretien pour acier inoxydable attaquent les surfaces. u Les surfaces des portes et des parois latérales revêtues ainsi que les surfaces des portes et des parois latérales peintes doivent être nettoyées uniquement avec un chiffon moelleux et propre. En cas de saleté tenace, utiliser un peu d'eau ou de détergent neutre. Un chiffon en microfibre peut également être utilisé en alternative. Ne pas nettoyer l'inscription sur la surface de porte peinte avec des produits abrasifs et agressifs. En présence de saleté, passer un chiffon moelleux légèrement imbibé d'eau ou de produit nettoyant neutre.* u Nettoyer l'orifice d´écoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.
également être lavés dans le lave-vaisselle. Après le nettoyage : u Frotter l'appareil et les éléments d'équipement pour les sécher. u Rebrancher l'appareil et l'enclencher de nouveau. u Enclencher la fonction SuperFrost (voir 5.5.5) . Lorsque la température est suffisamment froide : u remettre en place les aliments.
AVERTISSEMENT Risque de blessures dû à une réparation incorrecte ! u Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V. Appeler la désignation de l'appareil (modèle et index), N° de service (service) et N° de série (N° série) à l'écran : u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le symbole Informations sur l'appareil s'affiche. u Appuyer sur le symbole Informations sur l'appareil. w Les informations sur l'appareil s'affichent. u Prendre note des informations sur l'appareil. u Pour accéder à l'écran d'accueil, appuyer sur le symbole Retour.
En alternative, les informations sur l'appareil peuvent être consultées sur la plaque signalétique : u Consulter la désignation de l'appareil Fig. 37 (1), le N° de service Fig. 37 (2) et le N° de série Fig. 37 (3) sur la plaque signalétique. La plaque signalétique se trouve à l'intérieur de l'appareil, sur le côté gauche.
→ Le fusible de la prise n'est pas correct. u Vérifier le fusible. → La fiche de l'appareil ne s'insère pas correctement dans l'appareil.
→ Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. u Ceci est normal pour les modèles avec économie d'énergie. → La fonction SuperFrost est activée. u Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal. Les bruits sont trop forts. → Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. u Ce bruit est normal. Un gargouillement et un clapotis. → Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. u Ce bruit est normal. Un léger clic.
→ L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. u Ce bruit est normal. → L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. u Ce bruit est normal. → La température ambiante est trop élevée. u Solution : (voir 1.2) Un grondement sourd. → Le bruit est dû à la circulation de l'air du ventilateur. u Ce bruit est normal. Bruits de vibrations.
DEMO s'affiche à l'écran. Un laps de temps s'écoule. → Le mode de démonstration est activé. u Appuyer sur STOP. DEMO s'affiche dans l'angle supérieur droit de l'écran.
Les parois extérieures de l'appareil sont chaudes*. → La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. u Ceci est normal.
La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération et la nettoyer. La température ambiante est trop élevée. Solution : (voir 1.2) . l'appareil a été ouvert trop souvent ou trop longtemps.
L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. L'arrêt du signal sonore est actif tant que la porte est ouverte. u Appuyer sur le symbole Alarme de porte. w L'avertisseur sonore s'arrête. w L'affichage passe à l'écran d'accueil. Alarme de température L'avertisseur sonore retentit si la température n'est pas suffisamment froide. Le symbole Alarme de température s'affiche. La température a trop augmenté pendant les dernières heures ou les derniers jours. Une fois l'anomalie éliminée, l'appareil marche selon le dernier réglage de la température.
Des pièces sous tension se trouvent sous le cache. u Faire remplacer ou réparer l'éclairage intérieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.
être les suivantes : - Des aliments frais chauds ont été introduits dans l'appareil - Lors du choix et du prélèvement d'aliments, une quantité excessive d'air chaud ambiant a pénétré à l'intérieur de l'appareil - Une coupure de courant prolongée s'est produite - L'appareil est défectueux u Appuyer sur le symbole Alarme de température. w L'avertisseur sonore s'arrête. La température la plus chaude ayant été atteinte pendant le dysfonctionnement s'affiche. u Appuyer sur l'écran ou attendre 30 secondes. w L'affichage passe à l'écran d'accueil. Les flèches et le symbole Alarme de température apparaissent dans le
→ De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost. u Solution : (voir 5.5.5) → L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). u Changer l'emplacement de l'appareil ou de la source de chaleur. L'éclairage interne ne s'allume pas. → L'appareil n'est pas mis en marche. u Mettre l'appareil en marche. → La porte est restée ouverte plus de 15 min. u L'éclairage intérieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte. → L'éclairage à DEL est défectueux ou le recouvrement est endommagé :
L'intensité d'éclairage de la DEL correspond à la classe laser 1/1M. Lorsque le recouvrement est défectueux : u Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux. Le joint de porte est défectueux ou doit être remplacé pour d'autres raisons. → Le joint de porte peut être changé. Il peut être remplacé facilement sans aucun outil. u S'adresser au service après-vente (voir Entretien): L'appareil est givré ou de l'eau de condensation se forme.
Les erreurs et les rappels sont signalés par un signal sonore et un message à l'écran. Le signal sonore s'intensifie en cas de message d'erreur et retentit plus fort. Il s'arrête uniquement lorsque le message est confirmé. En présence de plusieurs messages simultanés, ceux prioritaires s'affichent en premier. Chaque message doit être acquitté individuellement. Tant qu'un message est actif ou tant que l'erreur n'est pas éliminée, il persiste dans le champ de menu. Remarque Les détails du message peuvent être affichés via le champ de menu. u Appuyer sur le menu. u Appuyer sur le symbole Messages. u En appuyant sur un message, l'affichage passe à celui suivant. Après le dernier message actif, l'affichage passe à l'écran d'accueil.
Messages s'affiche dans le champ du menu . u Vérifier la qualité des aliments. Ne pas consommer les aliments avariés. Ne pas recongeler des aliments décongelés. w Les symboles se désactivent lorsque la température théorique est atteinte. Si l'état d'alarme persiste ou si la température ne se règle pas de nouveau d'elle même : (voir Dysfonctionnements). Panne de secteur Un signal sonore retentit. Le symbole Panne de secteur s'affiche. La température a trop augmenté à cause d'une panne de secteur ou d'une coupure de courant pendant les dernières heures ou les derniers jours. Lorsque le courant est rétabli, l'appareil marche de nouveau selon le dernier réglage de température. Les rappels activés pour le remplacement du filtre FreshAir et le nettoyage de la grille d'aération restent inchangés. u Appuyer sur le symbole Panne de secteur. w L'avertisseur sonore s'arrête. La température la plus chaude ayant été atteinte dans le compartiment congélateur pendant la panne de secteur s'affiche. u Appuyer sur l'écran ou attendre 30 secondes. w L'affichage passe à l'écran d'accueil. Les flèches et le symbole Alarme de température apparaissent dans le champ de température concerné
. u Vérifier la qualité des aliments. Ne pas consommer les aliments avariés. Ne pas recongeler des aliments décongelés. w Les symboles se désactivent lorsque la température théorique est atteinte.
Dysfonctionnements de l'appareil Un signal sonore retentit. Le symbole Panne de l'appareil avec son code d'erreur s'affiche. Un composant de l'appareil s'avère défectueux. u Prendre note du code d'erreur. u Appuyer sur le symbole Panne de l'appareil. w L'avertisseur sonore s'arrête. L'affichage passe à l'écran d'accueil. u S'adresser au service après-vente (voir Entretien). Si l'erreur concerne une zone de température précise, le symbole Panne de l'appareil s'affiche dans le champ de température de la zone et non pas la température. Autres messages Remplacer le filtre FreshAir (voir Entretien) Nettoyage de la grille d'aération (voir Entretien)
L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur. Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement. u Rendre l'appareil inopérant. u Débrancher l'appareil. u Sectionner le câble de raccord.
L'appareil est complètement éteint. L'écran devient noir. u Appuyer sur le menu. u Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le symbole Standby s'affiche. u Appuyer sur OK. w Le symbole Standby apparait sur tout l'écran. L'appareil est complètement éteint. w Le symbole Standby s'éteint après 10 minutes.
L'arrêt du compartiment congélateur entraine automatiquement l'arrêt du compartiment réfrigération ! L'écran reste allumé. u Appuyer sur le champ du compartiment congélateur. u Appuyer sur plus. w Après avoir sélectionné la température la plus élevée, en exerçant une nouvelle pression, le symbole plus est inactif. Le symbole Standby s'affiche. u Appuyer sur OK. w Le symbole Standby s'affiche dans tous les champs de température. w Les compartiments congélateur et réfrigérateur sont éteints.
Le compartiment réfrigérateur peut être éteint séparément en cas de nécessité. u Appuyer sur le champ du compartiment réfrigérateur. u Appuyer sur plus. w Après avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche. u Appuyer sur OK. w Le symbole Standby s'affiche dans le champ du compartiment réfrigérateur.
