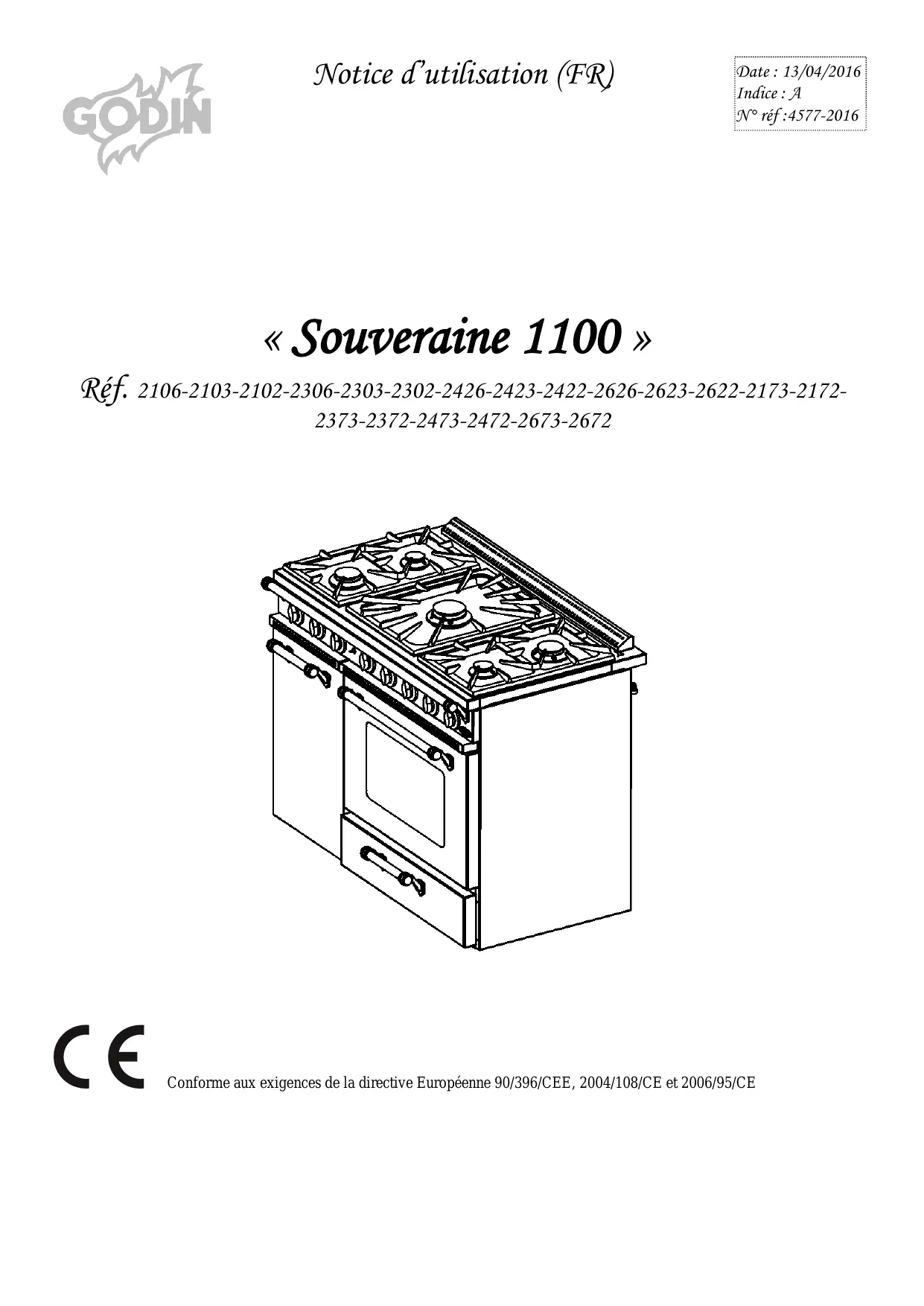

MODE D'EMPLOI SOUVERAINE 1100 GODIN
Un bon investissement pour bien cuisiner à vie, capable de satisfaire les utilisateurs les plus exigeants :
Du particulier au professionnel de la restauration.
Sommaire
| Pages |
| PARTIE RÉSERVÉ À L'UTILISATEUR | Conseil de sécurité | 3 |
| Implantation | 3 à 4 |
| Descriptifs généraux des dessus | 4 |
| Descriptifs généraux des tableaux de bord | 5 |
| Utilisation | 6 |
| PARTIE GAZ | |
| Brûleur à flamme pilote | 7 |
| Brûleur coup de feu | 8 |
| Le four gaz | 9 |
| PARTIE ÉLECTRIQUE | |
| Le four électrique | 9 à 10 |

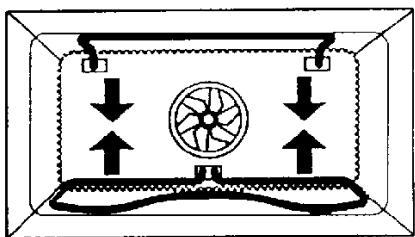

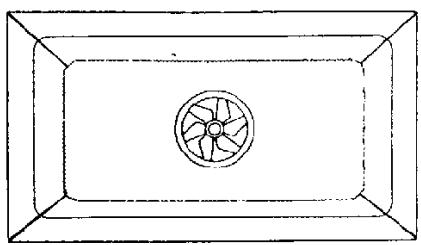

| Le maniement du four électrique | 10 à 11 |
| Le four vertical, le coffre de rangement | 12 |

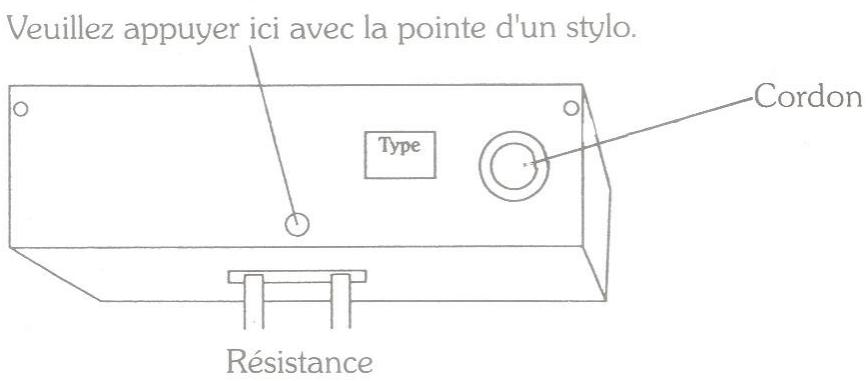

| L'étuve, la friteuse | 13 |
| Tableau des températures | 14 à 16 |
| Nettoyage et entretien | 17 |
| Montage et démontage de la porte du four | 18 |

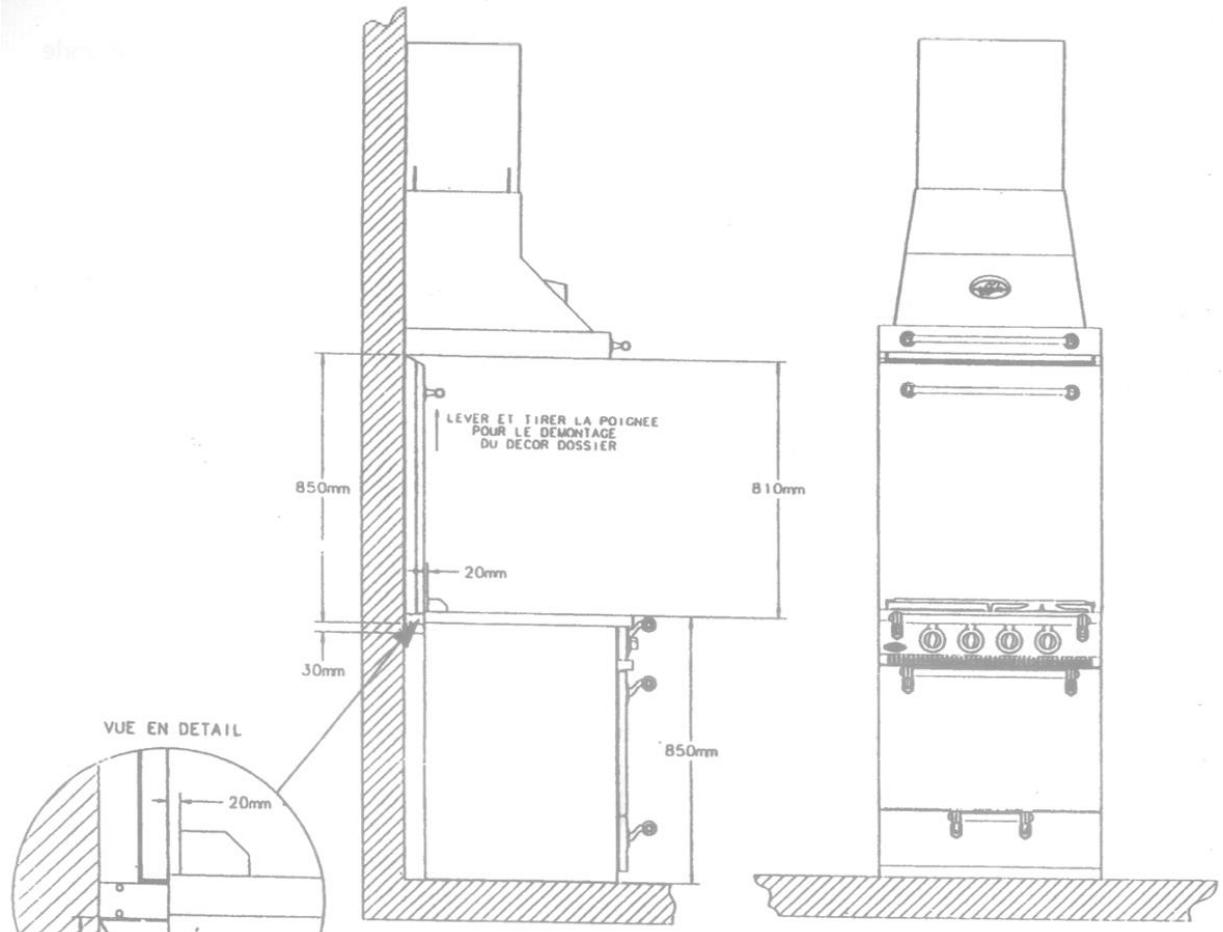

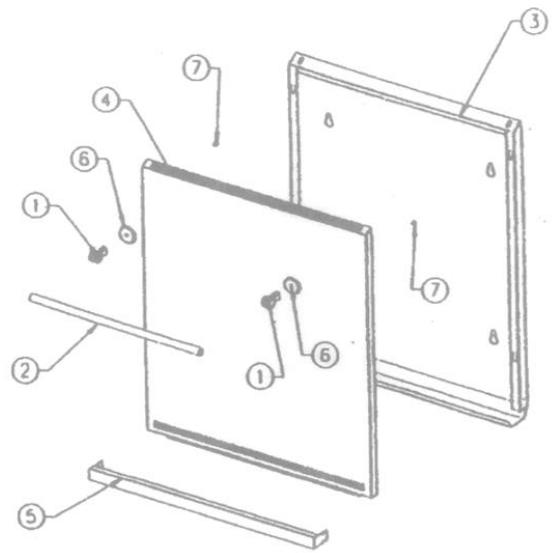

| Hottes souveraines et principe d'installation pour dossier souveraine | 19 |
| En cas de panne | 20 |
| PARTIE RÉSERVÉ À L'INSTALLATEUR | Conseils de sécurité | 21 |
| Local d'implantation | 21 |
| Débit d'air | 21 |
| PARTIE GAZ | |
| Raccordement au gaz | 21 à 22 |
| Mise en place de l'appareil | 22 |
| Changement de gaz | 22 à 23 |
| Réglage de l'air primaire | 23 |
| Réglage des By-pass | 23 |

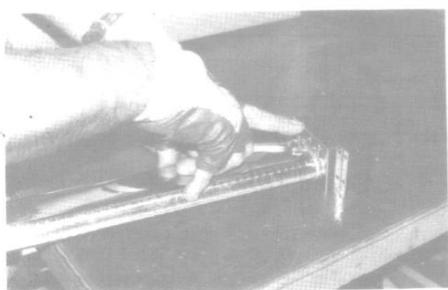

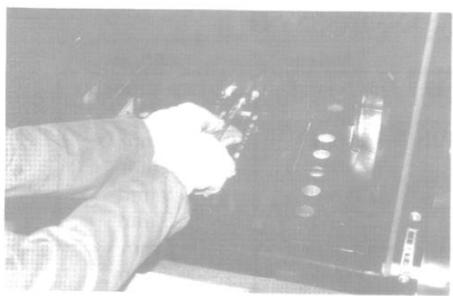

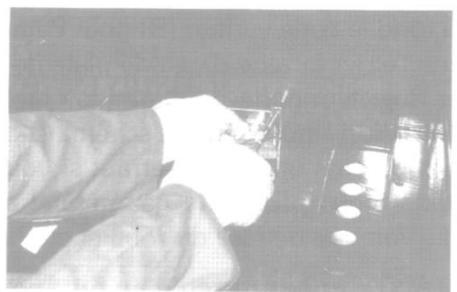

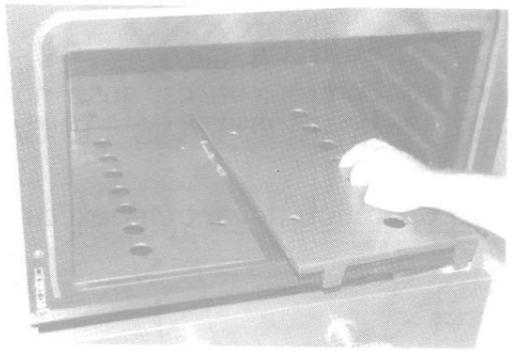

| Changement de gaz pour le four (gaz) | 24 |
| PARTIE ÉLECTRIQUE | |
| Raccordement | 25 |
| Différents types de branchement | 25 |

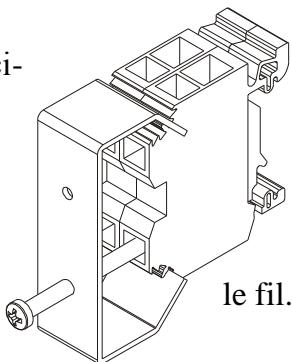

| Pour effectuer le raccordement, deux méthodes | 26 |
| Intensités maximales | 26 |
| PARTIE RÉSERVÉÀ L'UTILISATEUR ET À L'INSTALLATEUR | Comment.Remédier à une difficulté d'usage ou de fonctionnement | 27 |
| L'éco-participation | 28 |
| Pièces de remplacement | 28 |

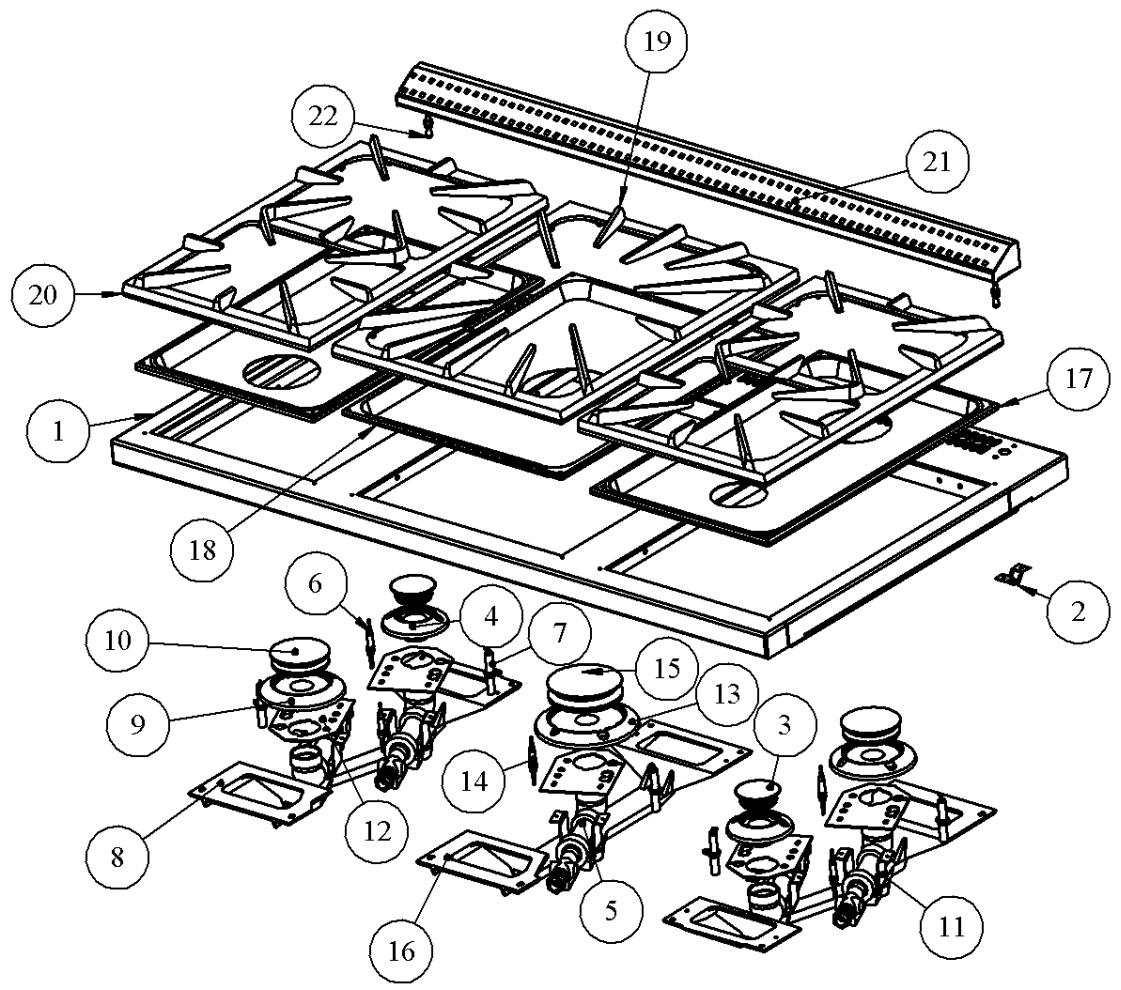

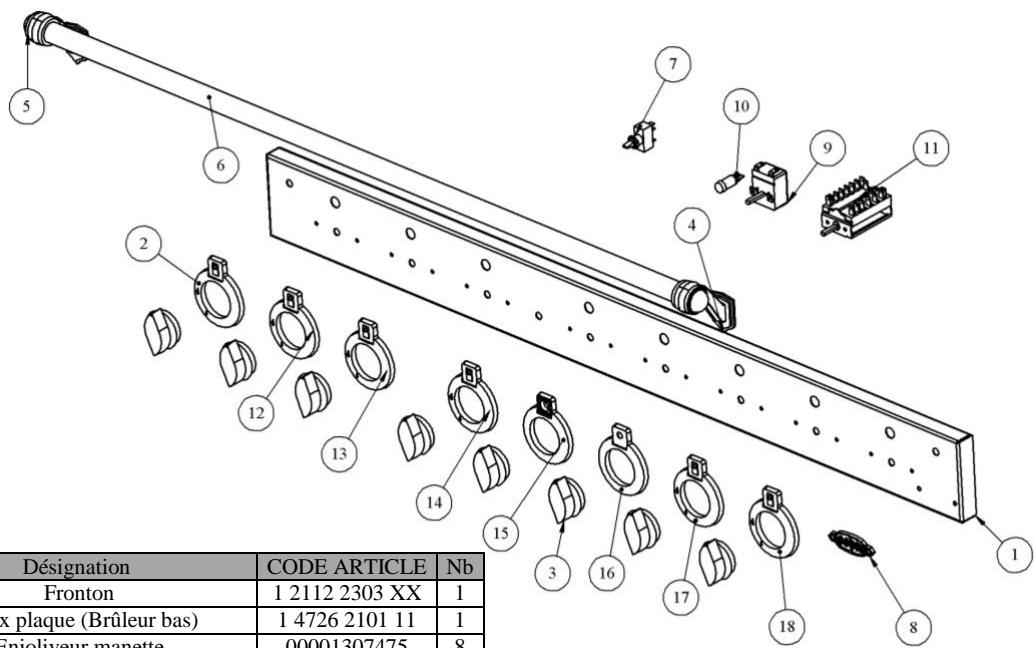

| Éclatés et nomenclatures des cuisinières | 29 à 41 |
| Schéma électrique du four électrique et de l'étuve ou four vertical | 42 à 43 |
| Garantie contractuelle Godin | 45 |
Avant-propos :
- Vous venez d'acquérir une cuisinière Souveraine 1100 et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
- Cette cuisine a été étudiée, conçue et réalisée en France, avec soin pour vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier avant l'installation de votre cuisinière.
- Il est recommandé de conserver cette notice, même après installation de votre cuisinière.
À la réception de votre appareil, assurez-vous que celui-ci est en bon état. Si des avaries dues au transport notamment, étaient visibles, signifiez les réserves au transporteur à la réception et confirmez-les par lettre recommandée, dans les 48 h après réception.
CONFIEZ L'INSTALLATION DE VOTRE APPAREIL À UN PROFESSIONNEL QUALIFIÉ, QUI POURRA PAR LA SUITE EFFECTUER LES OPÉRATIONS D'ENTRETIEN NÉCESSAIRES.
Partie réservée à l'utilisateur
Conseil de sécurité
Pour la meilleure utilisation de votre appareil, il est impératif de suivre les consignes afin d'éviter tout risque d'incendie, de choc électrique et de blessure.
- Lisez complètement cette brochure. Assurez-vous que votre appareil est correctement relié à la terre par un technicien qualifié.
- Sachez immédiatement faire le nécessaire pour interrompre l'arrivée du gaz et couper l'alimentation électrique.
- Toujours bien tenir votre appareil dans un état d'entretien irréprochable.
- Faites effectuer les réglages et les réparations dès que nécessaire.
- Ne laissez pas les enfants seuls ou sans surveillance dans la pièce où l'appareil fonctionne.
- N'utilisez pas le tiroir à casserolerie pour stocker du matériel inflammable.
- Portez des vêtements appropriés pour éviter toute inflammation.
- Protégez-vous les mains pour accéder dans le (les) four (s) avec des « mains froides »
- Faites attention pour ouvrir les portes. La manœuvre doit être effectuée avec précaution. Le mouvement d'ouverture de la porte doit être accompagné jusqu'à l'ouverture totale et éviter ainsi le choc de fin de course.
- La porte ouverte n'est pas destinée à recevoir de charges.
- Ne jamais mettre à chauffer une boîte de conserve sans l'avoir ouverte au préalable.
- Toujours bien placer les grilles supports de plats pendant que le four est froid.
- Un changement de niveau à chaud est toujours une opération délicate et dangereuse.
Ne jamais recouvrir la sole en fonte émaillée de papier aluminium ou autre. Les troncs doivent impérativement rester dégagés.
Ne jamais recouvrir complètement une grille support de plats d'une feuille d'aluminium ou autre.
NOTA : Afin d'utiliser votre cuisine dans les meilleures conditions possibles, nous vous conseillons vivement d'inclure 1 hotter aspirante. Cette dernière devra être située à environ 81 cm au-dessus du plan de travail.

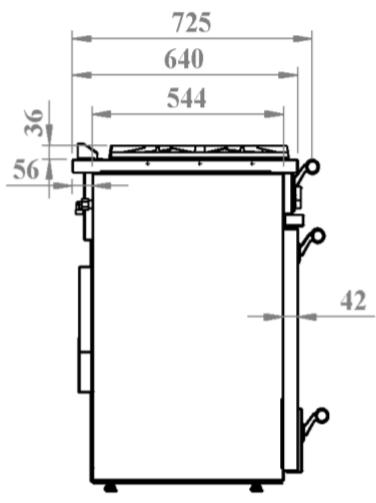

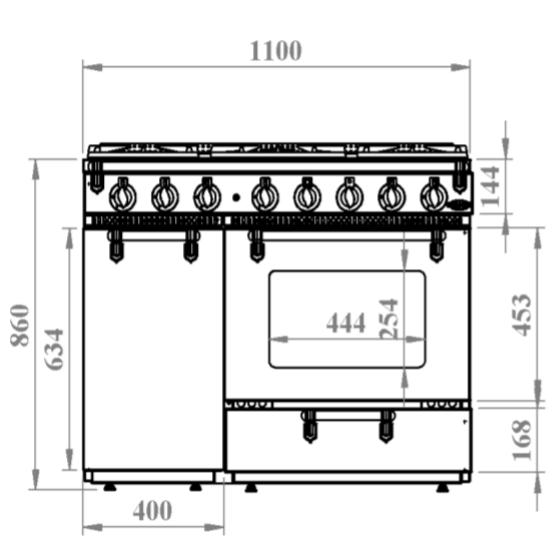

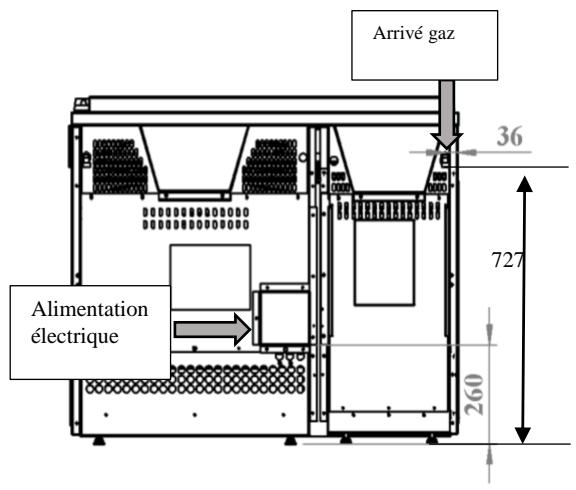

Implantation
Ci-après, vous trouverez toutes les dimensions utiles pour le raccordement au gaz.
Vous trouvez également les dimensions utiles en cas d'installation de notre hotte (réf. 2027) et de notre dossier (réf. 2012) conçus pour l'Exquise ou l'Exquise Pro, que vous pouvez vous procurer auprès de nos revendeurs.
Descriptifs généraux des dessus
Réf: 2106-2103-2102-2306-2303-2302
A- Brûleur gaz de 4 KW
B- Brûleur gaz de 2.2 KW
C- Brûleur gaz de 5.2 KW
D- Brûleur gaz de 1.8 KW
E- Brûleur gaz de 3 KW
Réf: 2426-2423-2422-2626-2623-2622
A- Brûleur gaz de 4 KW B- Brûleur gaz de 2.2 KW C- Brûleur gaz couvert de 4.5 KW D- Brûleur gaz de 1.8 KW E- Brûleur gaz de 3 KW
Réf: 2173-2172-2373-2372
A- Brûleur gaz de 5.2 KW B- Brûleur gaz de 1.8 KW C- Brûleur gaz de 3 KW D- Grillande de 2.5 KW
Réf: 2473-2472-2673-2672
A-Friteuse de 3 KW B- Brûleur couvert de 4.5 KW C- Brûleur gaz de 1.8 KW D- Brûleur gaz de 3 KW
Réf. 2306 - 2626
| Brûleur bas | Brûleur haut | Thermostat | Brûleur centre | Thermostat | Four gaz | brûleur bas | Brûleur haut |
Réf. 2302 - 2622
| Brûleur bas | Brûleur haut | Brûleur centre thermostat | Four gaz | Brûleur bas | Brûleur haut |
Réf. 2426 - 2106
| Brûleur bas | Brûleur haut | Thermostat | Brûleur centre | Four gaz | Grid électricque | Brûleur bas | Brûleur haut |
Réf. 2422 - 2102
| Brûleur bas | brûleur haut | Brûleur centre | Four gaz | Gril électrique | Brûleur bas | Brûleur haut |
| GODIN | | | | 10° | 10° | |
Organes de commande
| Four electrique
Multifonction | 2 manettes :
-1 sélecteur (10 s élections)
-1 thermostat (10 graduations) | 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
668
669
670
671
672
673
674
675
676
677
678
679
680
681
682
683
684
685
686
687
688
689
690
691
692
693
694
695
696
697
698
699
700
701
702
703
704
705
706
707
708
709
710
711
712
713
714
715
716
717
718
719
720
721
722
723
724
725
726
727
728
729
730
731
732
733
734
735
736
737
738
739
740
741
742
743
744
745
746
747
748
749
750
751
752
753
754
755
756
757
758
759
760
761
762
763
764
765
766
767
768
769
770
771
772
773
774
775
776
777
778
779
780
781
782
783
784
785
786
787
788
789
790
791
792
793
794
795
796
797
798
799
800
801
802
803
804
805
806
807
808
809
810
811
812
813
814
815
816
817
818
819
820
821
822
823
824
825
826
827
828
829
830
831
832
833
834
835
836
837
838
839
840
841
842
843
844
845
846
847
848
849
850
851
852
853
854
855
856
857
858
859
860
861
862
863
864
865
866
867
868
869
870
871
872
873
874
875
876
877
878
879
880
881
882
883
884
885
886
887
888
889
890
891
892
893
894
895
896
897
898
899
900
901
902
903
904
905
906
907
908
909
910
911
912
913
914
915
916
917
918
919
920
921
922
923
924
925
926
927
928
929
930
931
932
933
934
935
936
937
938
939
940
941
942
943
944
945
946
947
948
949
950
951
952
953
954
955
956
957
958
959
960
961
962
963
964
965
966
967
968
969
970
971
972
973
974
975
976
977
978 |
✓ Brûleur à flamme pilote
Manette de commande (position grande et petite flamme).
Les brûleurs sont alimentés par des robinets ; ceux-ci sont fermés lorsque l'index (0) de la manette de commande est placé en face du repère situé sur le tableau de bord (vers le haut). Le débit maximal est obtenu en tournant la manette d'un quart de tour vers la gauche (repère grande flamme).
Le débit minimal est obtenu en tournant encore la manette vers la gauche (repère petite flamme). Chaque brûleur est équipé d'une sécurité avec thermocouple. En cas d'ouverture accidentelle du robinet sans allumage, il n'y a pas d'écoulement de gaz au brûleur.
De même, en cas d'extinction accidentelle du brûleur par un fort courant d'air par exemple, l'écoulement du gaz serait rapidement stoppé.
Marché à suivre pour effectuer l'allumage :
1 - Appuyer sur le dispositif d'allumage électrique jusqu'au point 4
2 - MAINTENIR la manette enfonnée
3 - Tourner la manette et placer l'index en regard du repère grande flamme
4 - Dès l'allumage du brûleur, lâcher l'interrupteur en Maintenant la manette enfonnée
5 - Relâcher après 3 ou 4 secondes la manette
6 - Pour l'extinction, appuyer puis tourner la manette à la position (O)
Souveraine 1100
Bruleur semi rapide (1.8kW) : 0 à partir de 12cm
Bruleur semi rapide (2.2kW) : 0 à partir de 18cm
Bruleur rapide (3kW): à partir de 22cm
Bruleur super-rapide (4kW): à partir de 26cm
En règle générale, les flammes ne doivent pas remonter autour de l'ustensile de cuisine.

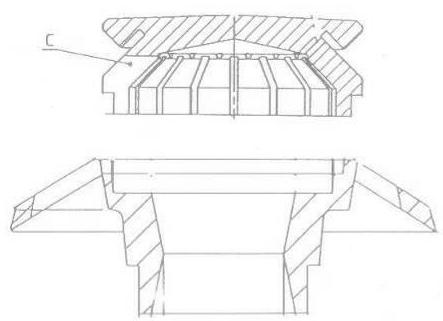

Entretien :
Enlever la grille, puis la tête du brûleur, puis la cuvette.
Nettoyez ces pièces à l'eau savonneuse, rincez et séchez pour éviter l'obturation des orifices. Bien replacer les ergots dans leur logement.
Pour l'allumage :
7 - Appuyer sur le dispositif d'allumage électrique jusqu'au point 10 8 - MAINTENIR la manette enfoncée 9 - Tourner la manette et placer l'index en regard du repère grande flamme 10 - Dès l'allumage du brûleur, lâcher l'interrupteur en maintenant la manette enfoncée 11 - Relâcher après 3 ou 4 secondes la manette 12 - Pour l'extinction, appuyer puis tourner la manette à la position (O)
Il sert à répartir la chaleur uniformément sur une grande surface.
Il peut être utilisé en chauffage rapide en enlevant les ronds en fonte.

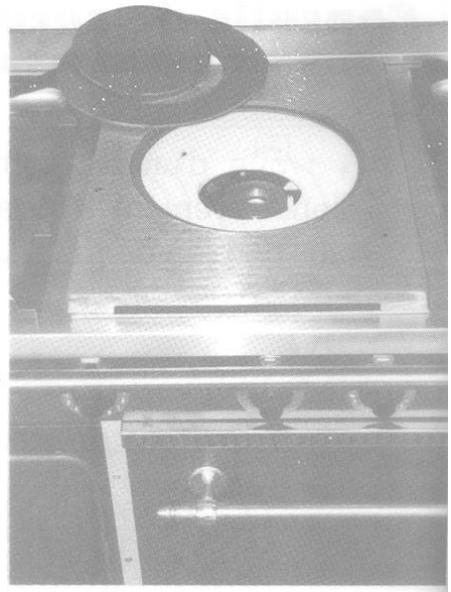

Remarque importante :
L'ustensile de cuisine doit complètement obturer l'orifice dégagé.
Pour l'allumage :
-Mettre l'index en regard du repère grand flamme -Appuyer sur la manette -Appuyer quelques secondes sur le levier d'allumage -Lorsque le brûleur est allumé, relâcher après 3 ou 4 secondes Il sert à répartir la chaleur uniformément sur une grande surface. Il peut être utilisé en chauffage rapide en enlevant les ronds en fonte.
Remarque importante :
L'ustensile de cuisine doit complètement obturer l'orifice dégagé.

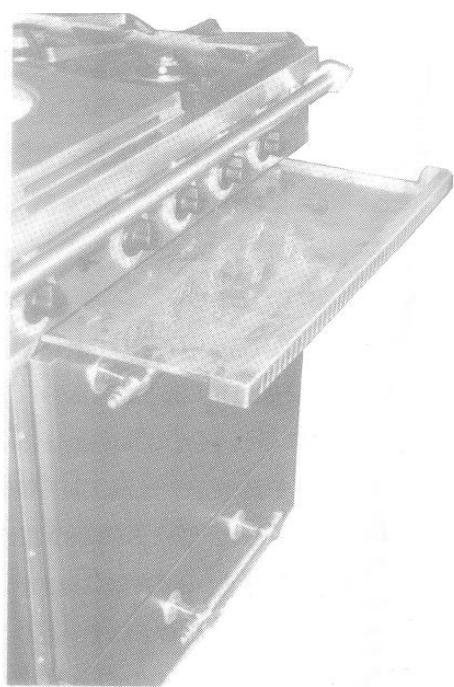

Tiroir de propreté
Un tiroir de propreté amovible est situé sous les brûleurs. Il permet de nettoyer aisément les éventuels débordements.
Remarque importante :
Ne pas utiliser la cuisinière sans le bac de propreté qui ne doit être extrait que lorsque tous les éléments chauffants sont à l'arrêt et suffisamment refroidis.
IMPORTANT : s'assurer que la couronne en laiton soit placée de façon à correspondre à une fente de sortie de gaz en regard de la bougie d'allumage pour obtenir un fonctionnement optimal. La bougie doit rester propre.

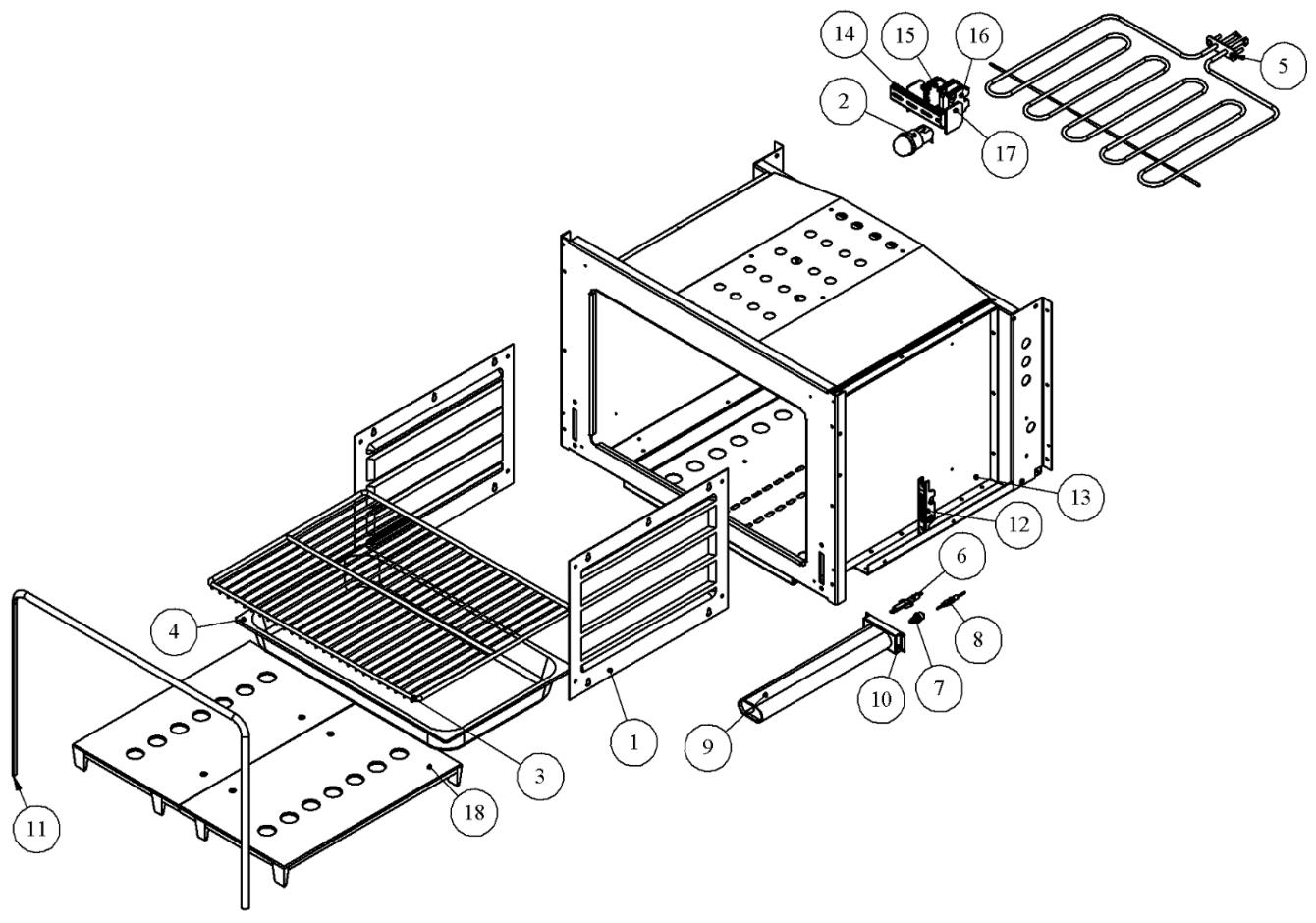

Le four gaz
Dimensions : 530 x 440 x 330 mm
Capacité : 75 litres
Il est alimenté par un brûleur tout gaz de 4500W
La manette de commande est associée à un thermostat très précis.
Pour l'allumage :
- Ouvrir la porte du four
- Placer l'index en regard d'un chiffre quelconque
- Appuyer sur la manette Lancer l'allumeur
- Appuyer 4 secondes, lâcher la manette, placer l'index selon la température désirée.
- Fermer doucement la porte du four.
La température de 220°C est obtenue en 10 minutes.
Le four gaz est équipé d'un grill électrique :
ATTENTION : la porte est chaude pendant le fonctionnement, éloignez les jeunes enfants.
La fonction GRIL NE DOIT etre utilisée que lorsque le bruleur du FOUR est a l'arrêt.
REMARQUE: si le brûleur était en fonctionnement, le gril s'arrêterait rapidement, la chaleur du four influencerait le thermostat électrique.
Puissance du gril : 2500W
1 commutateur asservi à un thermostat 0 à 10.
Nota : Toutes les versions gaz ont donc une augmentation de courant nominal de 10,5 ampères.

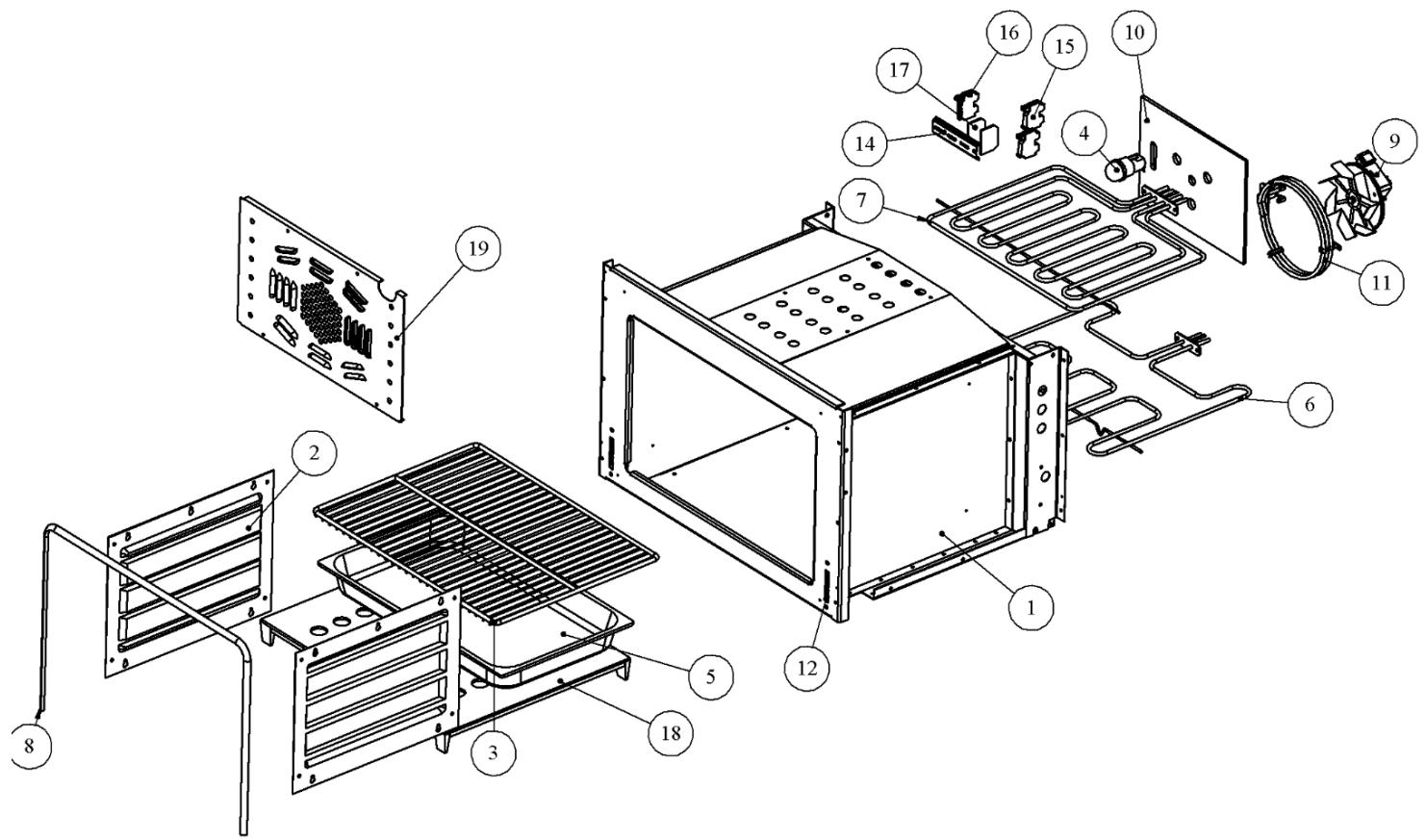

Le four électrique
Capacité : 75 litres
Dimensions :
Largeur:530mm
Profondeur: 440mm
Hauteur:330mm
Le four multifonction est équipé de 4 éléments chauffants :
- La sole 2150W
- La ventilation 1100W Legril 2500W La résistance circulaire 2500W
Il est commandé par 1 sélecteur à 9 positions.
Son allure de chauffe est contrôlée grâce à un thermostat à 10 positions de haute précision.
Il est, en outre, équipé d'un ventilateur pour la chaleur tournante.
Le four multifonction, comme son nom l'indique, permet d'utiliser tous les types de cuisson :
a) Par convection naturelle (traditionnelle) b) Par convection forcée (la turbine brasse l'air contenu dans le four et le fait passer au travers des spires incandescentes de la résistance circulaire) c) Par convection semi forcée (l'air chaud est brassé par la turbine)
d) Par rayonnement infrarouge lors de l'utilisation du grille.
Attention : la porte est chaude pendant le fonctionnement, éloignez les jeunes enfants.
Lethermostat :
La position pour le thermostat va déterminer la température dans le four avec précision.
Il est gradué de 1 à 10.
Les températures obtenues sont celles rappelées dans les tableaux page 10
Nota : APRÈS toute cuisson, il est nécessaire de ramener le sélecteur à la position 0.
Le thermostat règle la température mais laisse les éléments chauffants sous tension.
Performances :
Temps de montée en température à 220°C en réglage « cuisson traditionnelle » : 20 min.
Consommation d'énergie pour le maintien du four à 220°C pendant 1 heure : 1400W
Temps nécessaire pour atteindre 290^:35min
Le maniement du four électrique
Nota : toutes les situations doivent être conduites porte fermée, y compris les positions grillotir.
Position
Seule la lampe d'éclairage du four est commandée.
Par la suite, toutes les positions du sélecteur commandent l'éclairage du four (sauf la position 0).
Position
Correspond à la cuisson traditionnelle.
Cette position met en tension la résistance de sole et de voûte : puissance absorbée 3250W.
La température est à régler au thermostat entre 50 et 260°C (1 à 8). La répartition de la chaleur se fait par convection naturelle.
Utilisation : pour vos cuissons homogènes (rôti, côtes de porc...).

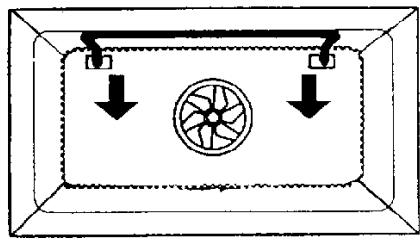

Position
Seule la résistance de la sole est en fonction : puissance absorbée 2150W.
La température est régée à l'aide du thermostat (1 à 9).
Utilisation : cuisson nécessitant uniquement une source de chaleur par le bas (fond de tarte).
Position
Seule la résistance de vous est sous tension : puissance absorbée 1100W.
La température est à régler avec le thermostat (1 à 10).
Utilisation : cuisson lente ne nécessitant qu'une faible source de chaleur par le haut (saucisses).
Position
Seule la résistance de grill est en fonction : puissance absorbée 2500W. Le thermostat est à placer en position 10.
Utilisation : gratiner, rissoler, cuisson traditionnelle au grill.
Position
La résistance du grill est sous tension et la turbine tourne : puissance absorbée 2540W.
Le thermostat est à placer en position 6 à 10.
Utilisation: cuisson au gril avec brunissage extérieur (entrecôtes...).

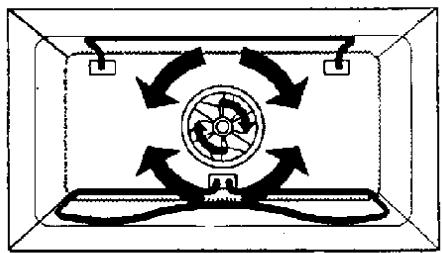

Position
Les résistances de sol et de toit sont en fonctions : puissance absorbée 3250W.
La chaleur est distribuée en convection semi forcée.
Le thermostat est à régler entre 1 et 9.
Utilisation: cuisson de plat de quantité importante nécessitant une cuisson uniforme à l'intérieur comme à l'extérieur (dinde, rôtis...).

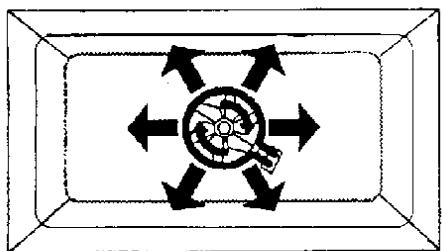

Position
La résistance circulaire est en fonction ainsi que la turbine : puissance absorbée 2500W.
Le thermostat est à régler entre 6 à 9.
La chaleur est distribuée par la convection forcée.
Les graisses des vapeurs sont calcinées au contact de la résistance circulaire incandescente. Cette position est utilisée pour des cuissons économiques.

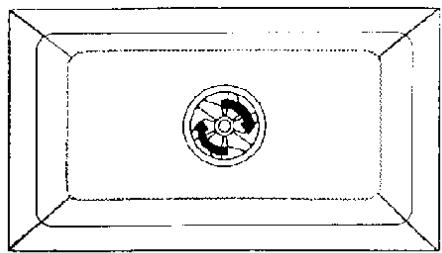

Position
Seule la turbine est en fonction. Cette position est à utiliser pour la décongélation sans risque de début de cuisson.
Volume utile : 45 litres
Dimensions :
Hauteur : 360 mm
Largeur : 300 mm
Profondeur : 440 mm
Il est chauffé par une résistance circulaire de 2500 W.
Il est commandé par un commutateur auquel est asservi un thermostat à 10 positions.
Dès la mise en chauffe, la turbine se met en marche et répartit parfaitement la chaleur produite par la résistance circulaire.
Ce mode de cuisson permet d'utiliser des températures plus basses.
Performance : montée à 220°C en 24 min.
ATTENTION : la porte est chaude pendant le fonctionnement, éloignez les jeunes enfants.
Volume utile : 75 Litres
Dimensions :
Hauteur : 500 mm
Largeur : 320 mm
Profondeur : 470 mm
Il sert à ranger les plats, les cassetoles.
Volume utile : 75 Litres
Dimensions :
Hauteur : 500 mm
Largeur : 320 mm
Profondeur : 470 mm
Elle est chauffée par une résistance circulaire de 1500 W.
L'air chaud est brassé par une turbine pour uniformiser la température.
La température obtenue à la position « 10 » est de 100°C.
Elle est commandée par un commutateur auquel est asservi un thermostat 10 positions.
Elle sert à maintenir les plats au chaud, éventuellement à décongeler... chauffer les assiettes...
Équipement :
Elle est munie d'une résistance plongeante de 3kW
La mise sous tension se fait par l'intermédiaire :
- d'un commutateur placé sur le fronton de la cuisinière,
- d'un thermostat réglable situé à l'arrière, permettant de porter l'huile à la température souhaitée,
- d'un second thermostat dit thermostat de sécurité, qui interdit totalement que l'huile ne dépasse 190°C.
Si celui-ci se déclenche, il y a lieu de réarmer la friteuse pour permettre sa remise en marche (voir figure ci-après).
Si le thermostat de sécurité se déclenche trop souvent, assurez-vous :
- que vous cuisiniez avec suffisamment d'huile,
- que vous adaptez bien le réglage selon la température requise.
Utilisation :
Laver le bac à huile avec soins à l'eau chaude avant la première utilisation.
Important: ne jamais mettre sous tension sans huile.
- le niveau d'huile doit toujours être entre le repère maxi et le repère mini.
- La friteuse doit être utilisée avec le couvercle enlevé.
- mesure en marche par la manette sur le fronton de l'appareil, puis régler la température à l'aide de la manette arrêté.
Avertissement :
En cas d'utilisation d'un corps gras solide, toujours faire fondre les blocs avant l'introduction dans la friteuse sous peine de déterioration de la résistance. Celle-ci doit en effet toujours être dans la friture lorsqu'elle est sous tension.
Remarque :
Une zone froide située sous la résistance permet aux aliments tombés accidentellement dans la friteuse de ne pas se calciner et éviter ainsi la formation d'éléments nocifs.
Après chaque cuisson, stériliser le panier et le suspendre au crochet pour égoutter l'huile.
Remettre le thermostat au minimum et arrêter la friteuse. Attendre que l'huile soit suffisamment refroidie pour remettre le couvercle.

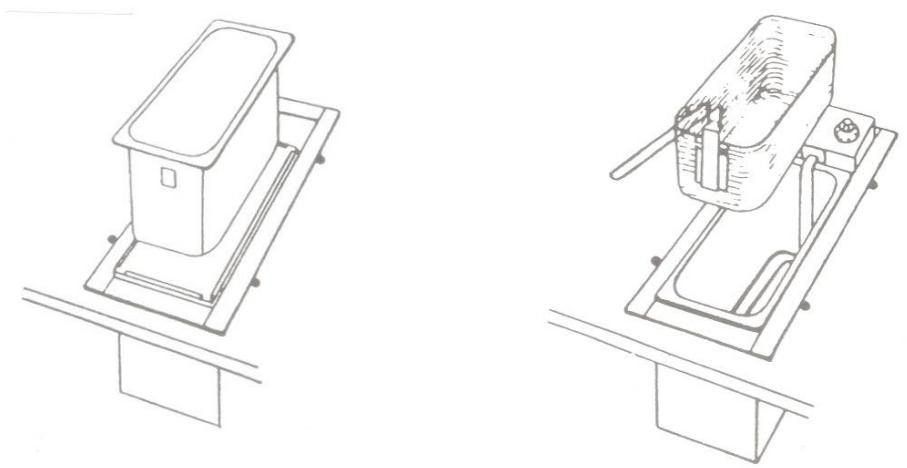

Filtrage de l'huile :
Les résidus de friture flottants à la surface doivent être enlevés après chaque cuisson à l'aide d'une écumoire. Les résidus sur le fond de la zone froide sous la résistance peuvent être laissés.
Cependant, pour une plus longue utilisation de l'huile, de temps à autre, soulever la résistance avec précaution sans trop tirer sur le fil et extraire le bac pour filtrer l'huile, ou pour la replacer. Cette opération se réalise lorsque l'huile est suffisamment refroidie pour éviter toute brûlure.
| Amuse-gueule | 190 °C | MAXI | 2 |
| Beignets et pâtes pâtissières | 180 °C | 7 | 5 |
| Poulets et rôtis | 190 °C | MAXI | 8 |
| Escalopes de vase | 190 °C | MAXI | 3 |
| Saucisses à cuire | 190 °C | MAXI | 3 |
| Pommes de terre frites : | | | |
| - blanchir | 170 °C | 6 | 4 |
| - dorer | 180 °C | 7 | 2 |
| Pommes de terre : | | | |
| - chips | 180 °C | 7 | 4 |
| - paille | 170 °C | 6 | 3 |
| - dauphines | 190 °C | MAXI | 4 |
| Beignets de légumes | 190 °C | MAXI | 4 |
| Cervelles et abats | 190 °C | MAXI | 3 |
| Croquettes diverses : poissons, pomme de terre | 190 °C | MAXI | 4 |
| Filets de poissons panés : soles, limande ou poissons d'eau douce. | 190 °C | MAXI | 4 |
Remarque : Si votre friteuse s'arrête subitement de fonctionner, cela signifie que le thermostat de sécurité a coupé. Arrêtez la friteuse et sortez le boîtier de commande. Sur la partie inférieure du boîtier de commande (voir figure ci-dessous), vous verrez un trou par lequel vous avez accès au thermostat de sécurité. Pour réarmer le thermostat de sécurité, il vous suffit d'insérer la pointe d'un stylo dans ce trou sur la pointe du thermostat. Si le thermostat de sécurité coupe trop souvent, vérifiez que vous ne cuisinez pas à trop forts temperatures, sachant que 180°C suffisent. Assurez-vous aussi qu'il reste suffisamment d'huile dans la cuve.
En fonte émaillée 2500W.
Mise en service :
Avant toute utilisation, il est conseillé d'effectuer un préchauffage de 1 0 minutes. La puissance de chauffe est commandée par un doseur d'énergie gradué de 1 à 6, permettant ainsi toutes les cuissons, de la cuisson lente, en profondeur, aux viandes saisies.
Nos conseils :
Pour éliminer les fumées dégagées pendant la cuisson, une aspiration efficace à évacuation extérieure est indispensable.
Entretien :
Avant tout entretien, laissez-le refroidir.
Afin de faciliter le nettoyage, votre gril est entièrement amovible, et vous pouvez le nettoyer à l'aide d'une éponge et d'eau savonneuse.
Tableau des températures approximatives des fours
Four électrique multifonction:
| Positon thermostat | Température | Temps d'élicitation |
| 1 | 80°C | 5 min |
| 2 | 100°C | 7 min |
| 3 | 130°C | 10 min |
| 4 | 160°C | 14 min |
| 5 | 185°C | 19 min |
| 6 | 210°C | 21 min |
| 7 | 230°C | 24 min |
| 8 | 250°C | 27 min |
| 9 | 270°C | 30 min |
| 10 | 290°C | 32 min |
Les temps de montée en température sont disponibles à titre indicatif pour des tensions de réseau de 230 Volts. Dans certaines situations, on trouve des tensions de réseau inférieures à 230 Volts, ce qui diminue ces performances.
Four gaz :
| Positon thermostat | Température | Temps d'élicitation |
| 1 | 160°C | 5 min |
| 2 | 175°C | 6 min |
| 3 | 190°C | 7 min |
| 4 | 205°C | 9 min |
| 5 | 220°C | 10 min |
| 6 | 235°C | 12 min |
| 7 | 250°C | 14 min |
| 8 | 265°C | 16 min |
| 9 | 280°C | 20 min |
| 10 | 300°C | 26 min |
Ne pas placer la manette de thermostat à une position supérieure à la température souhaitée.
Si vous souhaitez 250°C dans le four, allumez et placez le thermostat à 7.
| Position thermostat | Température | Temps d'élicitation |
| 1 | 60°C | 4 mm |
| 2 | 90°C | 6 mm |
| 3 | 110°C | 8 mm |
| 4 | 130°C | 10 mm |
| 5 | 150°C | 14 mm |
| 6 | 170°C | 17 mm |
| 7 | 200°C | 20 mm |
| 8 | 230°C | 24 mm |
| 9 | 250°C | 27 mm |
| 10 | 270°C | 30 mm |
Les temps de montée en température sont disponibles à titre indicatif pour des tensions de réseau de 230 Volts.
√ L'etuve :
| Position thermostat | Température | Temps d'élicitation |
| 1 | 30°C | 1 mm |
| 2 | 50°C | 3 mm |
| 3 | 60°C | 4 mm |
| 4 | 65°C | 5 mm |
| 5 | 70°C | 6 mm |
| 6 | 80°C | 7 mm |
| 7 | 85°C | 8 mm |
| 8 | 90°C | 9 mm |
| 9 | 95°C | 10 mm |
| 10 | 100°C | 11 mm |
Les temps de montée en température sont disponibles à titre indicatif pour des tensions de réseau de 230 Volts.
| TABLEAU DES CUISSONS AU FOUR |
| DOUX | MODÉRÉ | CHAUD | TRES CHAUD | ROTISSOIRE SEULE |
| 30°C – 90°C | 120°C – 150°C | 150°C – 180°C | 180°C – 210°C | 210°C – 240°C | 240°C – 270°C | 300°C |
| Meringues Chauffe-plat | | Cakes Macarons Quatre-quarts | Biscuits de Savoie Sablés Soufflés Pate à choux Pâté en terrine Brioches Gibiers Viandes blanches | Pate brisée Tartes Pate feuilletée Poissons Volailles Rôtis | Viandes rouges | Brochettes Volailles Plats gratinés |
Important : ne jamais mettre le boîtier de friteuse dans l'eau
Les poignées en inox et laiton s'entretiennent à l'aide Godin net « chrome et laiton ». Réf. 0005.
Les tôles noires extérieures sont recouvertes d'un émail poreux. Il est commandé de les nettoyer exclusivement à l'aide d'un diluant genre white spirit, pétrole kerdane ou mistrs, du fioul domestique ou alcohol à brûler. NE JAMAIS PROJETER D'ACIDE (CITRON, VINAIGRE, etc...) sur ces émaux. Pour les autres couleurs, utiliser un liquide vaisselle et une éponge : rincer à l'eau claire.
Les enceintes des fours sont d'origine recouvertes intérieurement d'email lisse. NE JAMAIS LAYER EN UTILISANT DES PRODUITS DÉCAPANTS DU COMMERCE.
Dans le cas de parois autonettoyantes par catalyse (en option) les graisses sont détruites durant la cuisson et ce proportionnellement à la température du four. Compte tenu que les viandes, notamment, encrassent le four jusqu'àaux dernières secondes de cuisson, il est conseillé de laisser le four en fonctionnement 10 à 15 minutes après avoir ôté la viande du four. L'émail autonettoyant a ainsi le temps d'agir : Il « digère » les graisses dans sa porosité d'où l'apparition de fumées. Ces fumées sortent par le dessus (évacuation prévue à cet effet) voire par l'avant si le four est très sale.
En cas de coulures dans la partie interne du four ou sur la paroi interne de la porte, utiliser un décapant en bombe. NE JAMAIS METTRE DE DECAPANT SUR LES PLAQUES AUTONETTOYANTES.
Démonter au préalable les plaques autonettoyantes afin de ne pas les détériorer. Rincer abondamment avant remontage.

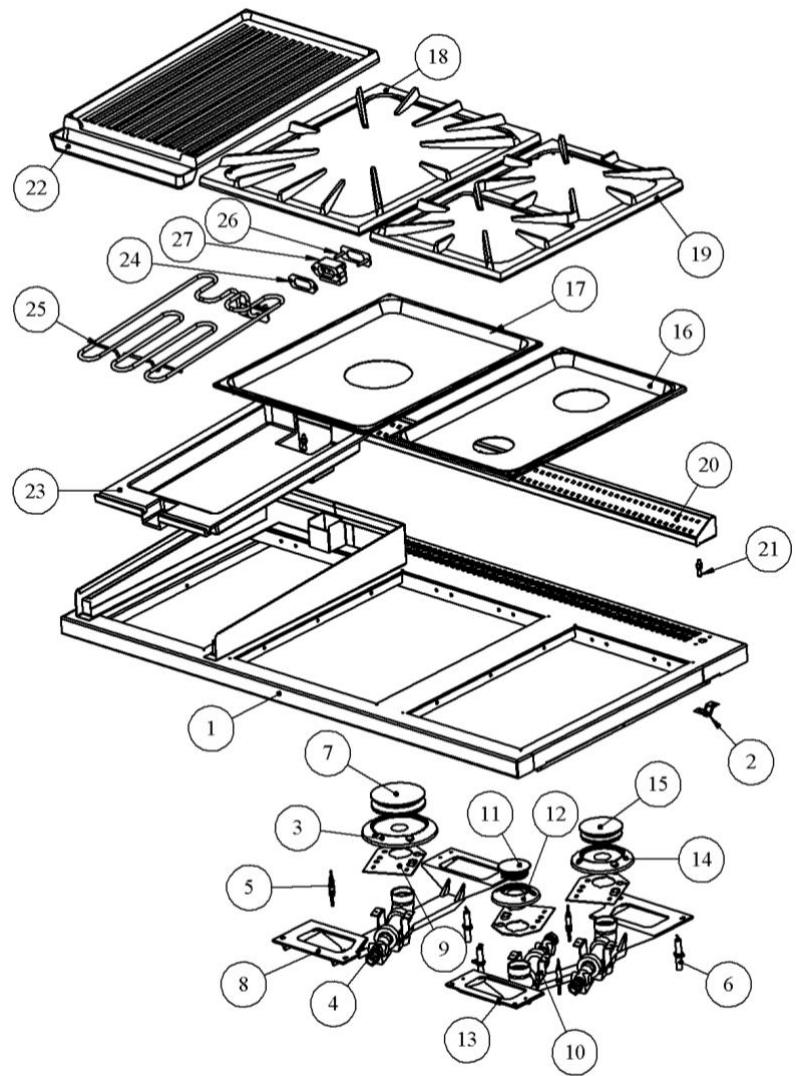

La gamme souveraine a été conçue pour être aisément entretenue :
- Les grilles de dessus
- Les calottes de brûleur
- Les supports brûleur
- Les cuvettes sous brûleur
- Les tiroirs de propreté
Sont des pièces amovibles qu'il est facile de nettoyer à grande eau et du liquide à vaisselle.
Lors de la remise en place, bien prendre garde de REPLACER les ergots des grilles support dans les trous prévus à cet effet aux deux coins des cuvettes sous-bruleur.

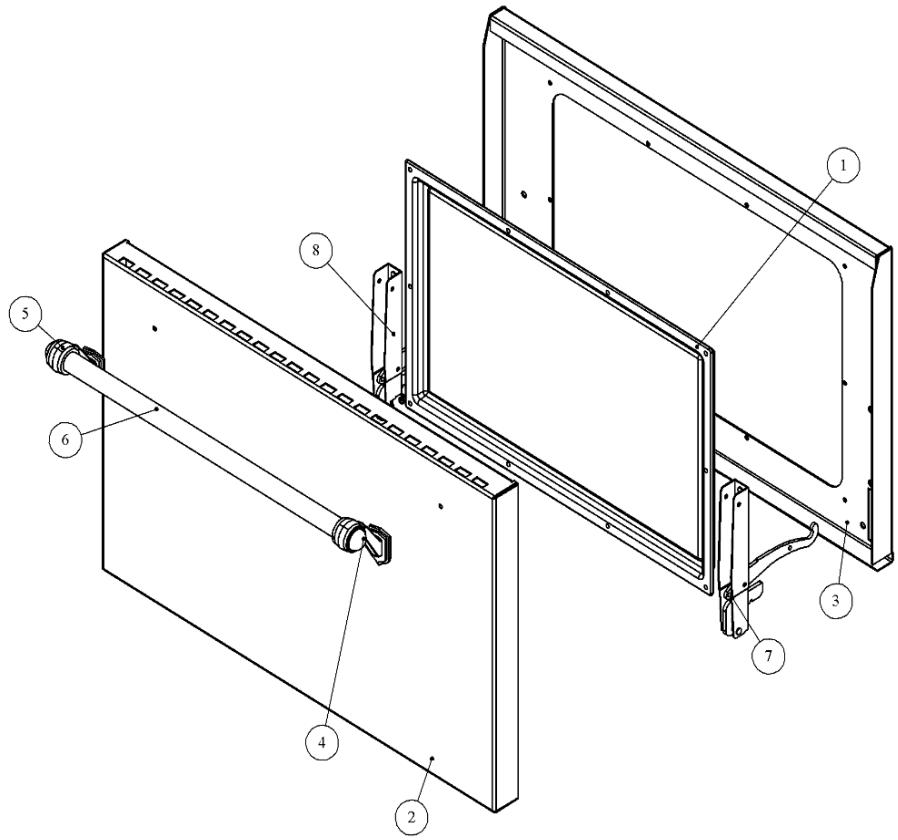

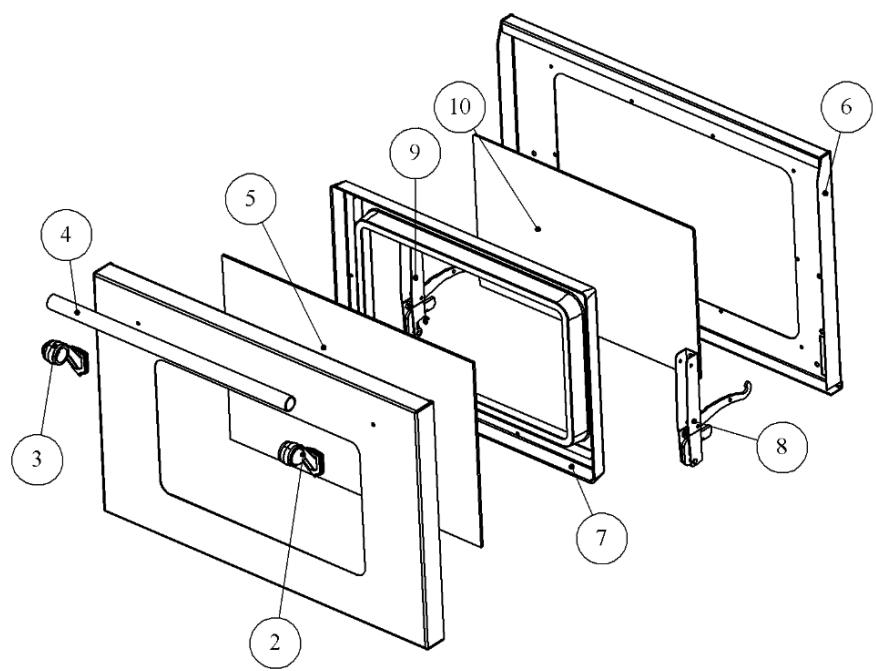

La porte du four principal s'enlève également aisément. Placer les deux outils (fournis sur demande auprès du Service Pièces Détachées) sur les charnières (selon schéma ci-dessous).
Après quoi l'extraction de la porte est facile en la bougeant un peu puis en l'extrayant vers l'extérieur.
Bien repérer la manœuvre pour la remise en place.
1) Outil
2) Charnière
3) Clipage Soulever la porte pour décrocher et tirer
4) Démontage de la porte :
Insérer l'outil dans l'axe de charnière
Les hottes Souveraines sont munies d'origine de turbines professionnelles (1 ou 2 suivant les modèles) destinées à être utilisées, soit en évacuation par l'extérieur Ø 150 mm (une gaine par moteur), soit en extraction décentralisée. Pour cela, utiliser le caisson de dépression Ref. 0521 (un par groupe).
Il est donc nécessaire de prévoir les raccordements électriques et hydrauliques, lors de la pose entre groupes et extérieurs.
Attention : pas de fonctionnement en recyclage évacuation par l'extérieur obligatoire
DOSSIERS : Permettent l'évacuation directe des gaz brûlés de la cuisinière vers la hotte
| 1 | F support de poignée |
| 2 | AF barre devant |
| 3 | T dossier arrêté 70 |
| 4 | T dossier avant |
| 5 | T raccord inférieur |
| 6 | AA vis à epaulement |
| 7 | AA vis à epaulement |
| PROBLEM | SOLUTION |
| Le four ne fonctionne pas | Vérifiez si la cusinière est branchée au réseau. Vérifiez les fusibles, disjoncteurs.
Assurez-vous que l'horloge est en position manuelle ou qu'elle est programmée.
Vérifiez la position du sélecteur de fonctions et de températures. |
| La lumière intérieur du four ne s'allume pas
Four à gaz uniquement | Changer l'ampoule.
Vérifiez si le montage est correct selon le Manuel.
Si un cycle de nettoyage par pyrolyse est en cours, la lumière intérieur ne s'allumera pas.
L'allumage se fait avec l'interrupteur pièzo relever le levier vers le haut |
| Le voyant lumineux de chauffage ne s'allume pas | Sélectionnez une température.
Sélectionnez une fonction.
Il ne doit s'allumer que quand le four est en train de chauffer pour atteindre la température sélectionnée. |
| Génération de fumées pendant le fonctionnement du four | Processus normalpendant le premier fonctionnement.
Nettoyez le four périodiquement.
Réduire la quantité de graisse ou d'huile sur le plateau.
Ne pas utiliser de températures supérieures à celles qui sont indiquées sur les tableaux de cuisson. |
| Les cuissons ne doivent pas le résultat attendu | Modifier la durée, la température, le mode de cuisson, afin d'obtenir une cuisson plus satisfaisant. |
Conseils de sécurité
L'installation doit toujours être réalisée en conformité avec la législation en vigueur dans le pays où l'appareil est installé.
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, selon les pays :
Arrêté du 2 août 1977
Règles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiées à l'intérieur des bâtiments et de leur dépendance.
Installations de gaz dans les locaux d'habitation.
Normes NF DTU 61.1
Installations électriques à basse tension.
Local d'implantation
Air nécessaire à la combustion :
Pour garantir une bonne combustion, il est nécessaire que l'air puisse arriver à la cuisinière en quantité suffisante.
En conséquence, le local dans lequel elle sera installée devra répondre aux normes en vigueur concernant les locaux où sont installés les appareils à gaz, et notamment l'entrée d'air en partie basse et la sortie des gaz brûlés en partie haute doivent partager respectivement une section minimale de 70 cm² et 100 cm².
Le débit d'air nécessaire à la combustion est rappelé dans le tableau ci-dessous.
| Débit d'air nécessaire |
| 40 m3/heure |
Toujours respecter la réglementation en vigueur dans le pays d'installation.
Avant tout raccordement, il est impératif de vérifier que le mode choisi est conforme à la norme NF DTU 61.1 P3 (indice de classement : 45-204-3).
Il est nécessaire de contrôler l'installation intérieure ainsi que le diamètre des tuyauteries et la capacité du compteur afin d'assurer une pression suffisante à l'entrée de l'appareil pour obtenir le début nominal de la cuisine. Vérifier l'état des conduites et des raccords.
Prévoir un robinet de barragement qui doit être installé près de la cuisinière dans le même local, à un endroit facilement accessible.
S'assurer que l'appareil est réglé pour le gaz qui convient.
Pression d'alimentation: Butane (G 30) 28 - 29 - 30 mbar,
Propane (G31) 30 - 37 mbar,
Gaz naturel (G20) 20 mbar,
Gaz naturel (G25) 20 - 25 mbar,
Remarque : en gras sont données les pressions applicables en France.
Souveraine 1100 :
| Type de Brûleur | Puisance Gaz Naturel 20/25 mbar | Puisance Butane / Propane 28 / 37 mbar | Puisance Débit réduit | ØInjecteur Gaz Nat. | ØBy-pass Gaz Nat. | Débit (G20) Gaz Nat. | Débit (G25) Gaz Nat. | ØInjecteur Butane / Propane | ØBy-pass Butane / Propane | Débit Butane | Débit Propane |
| Semi-rapide | 1,8 kW | 1,8 kW | 0,7 kW | 100 | 65/100 | 165 l/h | 190 l/h | 70 | 45/100 | 50 l/h 127 g/h | 65 l/h 125 g/h |
| Semi-rapide | 2,2 kW | 2,2 kW | 0,75 kW | 115 | 65/100 | 215 l/h | 250 l/h | 75 | 45/100 | 62 l/h 157 g/h | 81 l/h 157 g/h |
| Rapide | 3 kW | 3 kW | 1.1 kW | 130 | 75/100 | 290 l/h | 335 l/h | 85 | 55/100 | 85 l/h 216 g/h | 110 l/h 212 g/h |
| Ultra-Rapide (selon version) | 4 kW | 3,5 kW | 1,15 kW | 150 | 75/100 | 390 l/h | 450 l/h | 90 | 55/100 | 100 l/h 250 g/h | 130 l/h 247 g/h |
| Super-rapide | 5.2kW | 5kW | 1.7kW | 170 | 99/100 | 500l/h | 550l/h | 110 | 60/100 | 140l/h 355g/h | 180l/h 350g/h |
| Super-rapide couvert (selon version) | 4,5 kW | 4,5 kW | 1,5 kW | 150 | 95/100 | 435 l/h | 505 l/h | 100 | 65/100 | 120 l/h 305 g/h | 157 l/h 300 g/h |
| Four (2200) | 4.5kW | 4.5kW | 1.1kW | 320 | 80/100 | 435l/h | 505l/h | 140 | 55/100 | 120l/h 305g/h | 157l/h 300g/h |
Monter la barre :
- Placer les supports de barre sans les bloquer.
- Placer la barre.
- Régler la position et bloquer les supports de barre puis les vis de blocage de la barre dans ses supports.
- Régler les vérins pour obtenir une position stable de la table horizontale.
Changer éventuellement de côté l'embout porte-caoutchouc en s'assurant de la bonne mise en place du joint d'étanchéité.
Pour le gaz naturel, utiliser un tuyau en caoutchouc de 15mm de diamètre intérieur marqué NF Gaz d'une longueur maxi de 2 mètres et 2 colliers adaptés en cas d'installation existante.
Pour le butane ou propane, utiliser un tuyau de caoutchouc de 6 .
Nota : changer le tuyau un peu avant l'expiration de la date de vieillissement indiquée. Le tuyau en caoutchouc doit être entièrement visible, sa longueur est limitée à 2 mètres.
En cas d'utilisation d'un tuyau flexible à embout mécanique, s'assurer de sa conformité aux normes en vigueur dans le pays d'installation.
Raccordement rigide :
Enlever l'embout porte caoutchouc et raccorder l'arrivée rigide.
Nota : dans le cas de raccordement rigide, il est impératif de prévoir un raccord isolant.
Changement de gaz
Le parfait réglage d'un appareil à gaz nécessite des instruments de contrôle précis, aussi nous ne saurions trop vous recommander « DE VOUS FAIRE LIVRER L'APPAREIL DANS LE GAZ D'UTILISATION »
Il est cependant possible d'effectuer un changement de gaz. Cette opération doit obligatoirement être exécutée par un spécialiste.
Pour cela, opérer comme suit :
- Retirer les grilles support
- Retirer les calottes de brûleur, puis les supports de brûleur
- Retirer les cuvettes sous-brûleur
- Débloquer les contre-écrous (D) et les dévisser à fond (voir schéma ci-après)
- Serrer à fond le cône venturi (B) pour dégager complètement l'injecteur
- Maintenir l'étrier à l'aide d'une clé plate de 33 (C) et desserrer puis retirer l'injecteur
- Replacer l'injecteur correspondant (voir tableau des caractéristiques)
- Régler l'air selon l'indication du schéma ci-dessous
- Régler les by-pass en les desserrant si vous passez du butane ou propane au gaz naturel et en les changeant si vous passez du gaz naturel au gaz butane ou propane (voir caractéristiques des brûleurs)
Réglage de l'air primaire des brûleurs en fonction du gaz utilisé :
IMPORTANT : appareil réglé au butane/propane. Réglage d'origine usine des bagues air pour butane 28 mbar. Il est parfois nécessaire d'affiner le réglage de ces bagues air lors de l'utilisation au gaz propane 37 mbar (cas lorsque la flamme est bruyante et nerveuse). Le réglage s'effectue plein débit.
Réglage de l'air primaire des brûleurs en fonction du gaz utilisé (cote d):
| Type de brûleur | Gaz naturel
G20 / G25 | Butane/Propane |
| Semi rapide 1,8 | 1 mm / 0.5 mm | 2 mm |
| Semi rapide 2,2 | 1 mm / 0.5 mm | 2 mm |
| Rapide 3 | 1 mm / 2 mm | 2 mm |
| Ultra rapide 4 | 10 mm / 10 mm | 2.5 mm |
| Couvert super rapide 4,5 | 5 mm / 5 mm | 3 mm |
| Super rapide 5,2 | 5 mm | 13,5 mm |

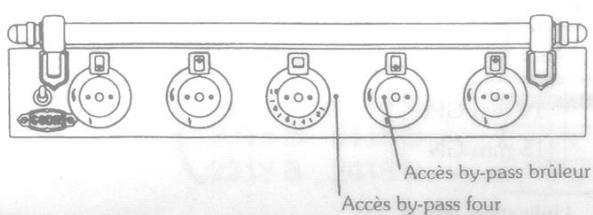

Vue avant du thermostat gaz (Four)

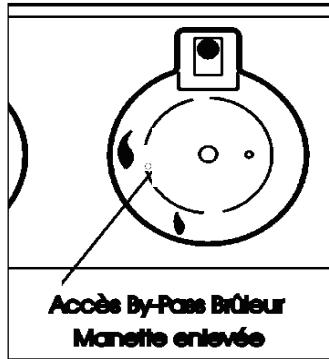

Vue avant du robinet du gaz (Brûleur)

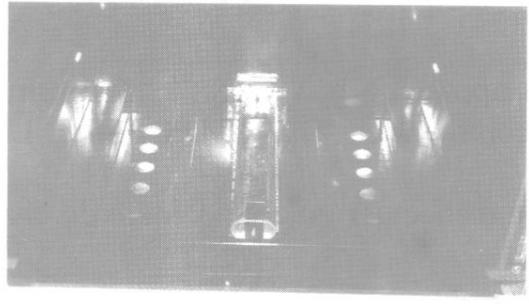

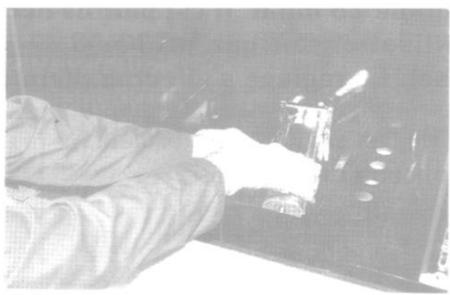

Changement de gaz pour le four (gaz)
1) - retirer en les boulevant, les 2 plaques en fonte de la sole de l'appareil.
2) - à l'aide d'un tournevis cruciforme, enlever la patte de maintien avant du brûleur
3)- desserrer les 4 vis qui maintiennent le brûleur en place puis le retirer
4)-changer la pointe de l'injecteur (voir caractéristiques)
5) - régler la vis de turbulence sur le brûleur
19 mm GPL 15 mm GN
Utilisation d'une Vis TH M5X25

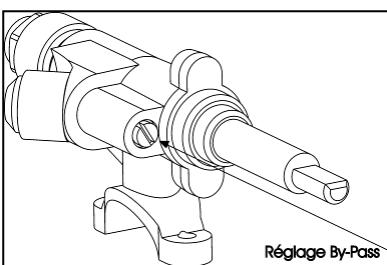

6) - changer le bypass du thermostat de four
Raccordement:
Tous les éléments de la cuisinière sont conçus pour fonctionner en 230 V. Vérifier avant de brancher au réseau :
- que la puissance de l'installation est suffisante.
- que les lignes d'alimentation sont en bon état.
- que le diamètre des fils est conforme aux règles d'installation du CONSUEL (voir EDF).
- que l'installation fixe de l'utilisateur comporte un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm
Enlever le carter à connexions, situé à l'arrière de l'appareil et fixé par vis.

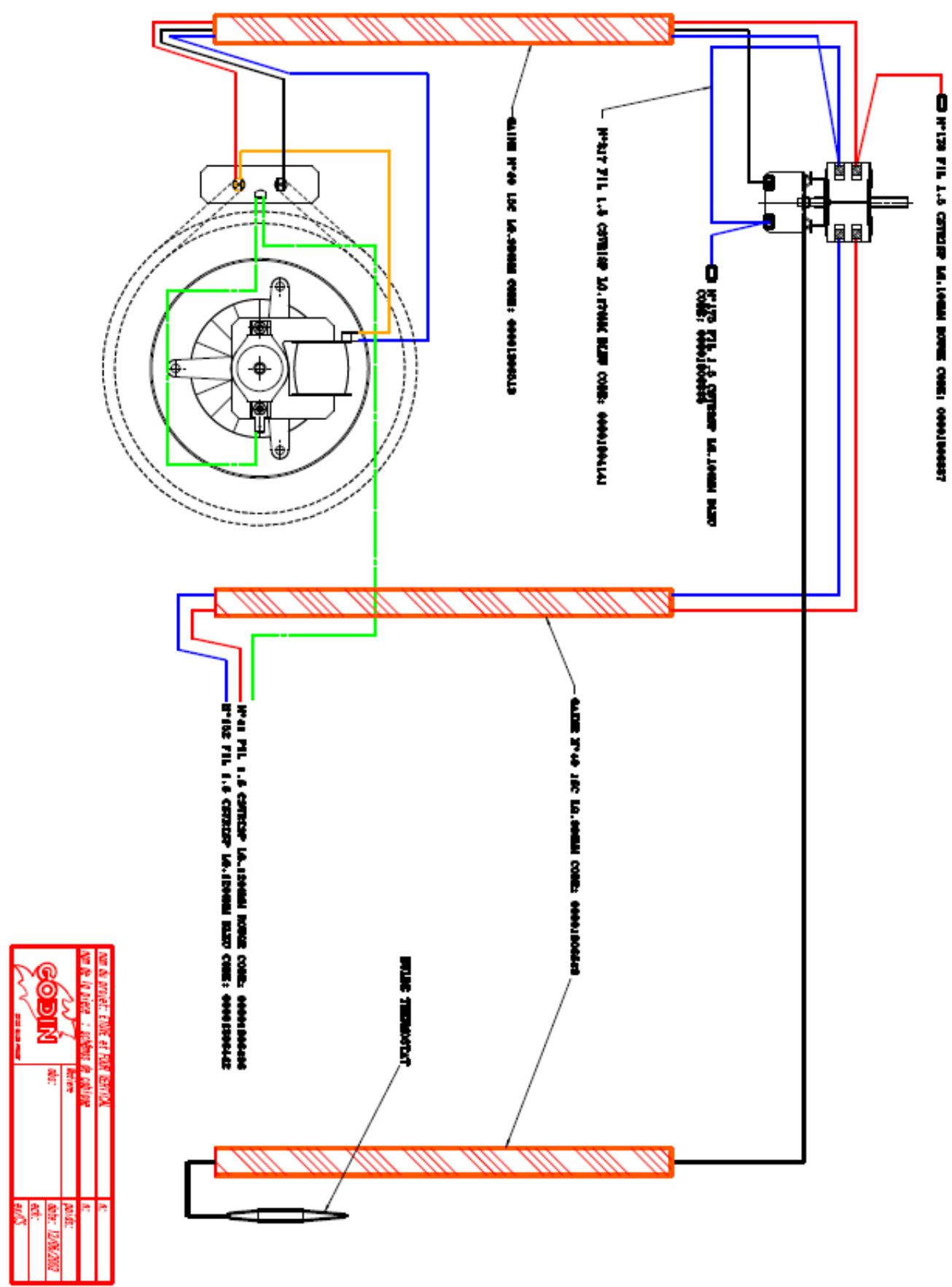

Le schéma de commutation est disposé à l'intérieur de ce carter.
Attention : dans votre Souveraine les phases sont numérotées 1, 2 et 3 et le neutre est numéroté 5/ ou /4 et 5.
Branchement à deux fils : 230 v
La cuisine est conçue pour ce type de raccordement (d'où l'expression « branchement de l'usine »).
Le conducteur phase L et le fil neutre N doivent être simplement connectés conformément à l'illustration.
Branchement à trois fils : 230 v 3
En cas d'un réseau triphasé avec une tension 230V entre les phases, le pont entre les bornes 1 et 2 doit être enlevé.
Branchement à quatre fils : 400 v 3P + n + terre
En cas de branchement triphase avec neutre, les deux ponts entre les bornes 1 et 2 ainsi qu'entre les bornes 2 et 3 doivent être enlevés et non utilisés.
S'assurer que le branchement effectué à la barrette de raccordement est en concordance avec la tension du réseau et conforme aux indications rappelées ci-dessous.
Relier l'appareil à la terre conformément aux prescriptions de la norme NF C 15.100 et aux règles en vigueur. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
Étuve Réf : 2106 2102 2302 2622
1 four électrique
400 TRI + NEUTRE
230 MONO
230 TRI
Remarque: Les liaisons entre les bornes sont réalisées à l'aide de pointets isolés. Ces borniers acceptent des sections de 10mm² et sont conformes à toutes les normes Européennes.
Méthode 1 :
- Faire une pression à l'aide d'un tournevis de dimension adaptée dans l'orifice de la borne à raccorder ou utiliser la pince WAGO adaptée à ce bornier.
- Introduire ensuite le fil qui aura été dénudé de 12 à 13 mm.
- Relacher.
Méthode 2 :
Vous pouvez utiliser l'étrier spécifique conçu par GODIN comme indiqué ci-dessous.
- Placer l'étrier sur les bornes WAGO.
- Placer la vis en regard avec l'orifice du bornier à connecter.
- Exercer une pression via la vis jusqu'à ouverture complète du bornier.
- Placer le fil à connecter.
- Supprimer la pression exercée en desserrant la vis tout en maintenant
- Enlever l'étrier.
ATTENTION: Démonter le mécanisme (étrier) avant la mise sous tension.
INTENSITÉS MAXIMALES
| Intensité Maximale |
| Réf : 2106-2426-2103-24223 | 6,5 A |
| Réf : 2172-2472 | 11 A |
| Réf : 2302-2622 | 14 A |
| Réf : 2173 | 17,5 A |
| Réf : 2306-2626-2303-2623 | 21 A |
| Réf : 2372-2672 | 25 A |
| Réf : 2373-2673 | 32 A |
Section minimale des câbles souples selon EN 60 335 :
| 6 à 10
Ampères | 1 mm² | 16 à 25
Ampères | 2,5 | mm² | 32 à 40
Ampères | 6 | mm² |
| 10 à 16
Ampères | 1,5 mm² | 25 à 32
Ampères | 4 | mm² | 40 à 63
Ampères | 10 | mm² |
Malgré tous les soins apportés à la fabrication de nos appareils, vous rencontrez une difficulté d'usage ou de fonctionnement :
COMMENTYREMEDIER?
| Nature du problème constaté | Quel point contrôleur ? | Comment y remédier ? |
| Un ou Plusieurs feuys gaz ne s'allument pas | Y-a-t-il du gaz ? | Vérifier l'alimentation en gaz |
| Les brûleurs s'allument-ils avec une allumette ? | OUIVérifier les contacts sur le circuit piezo et le bloc piezo lui-même |
| NONIl n'y a pas d'arrivée de gaz |
| Un ou Plusieurs feuys gaz s'allument mais s'éteignent dés qu'on lâche la manette d'allumage | Le fronton est-il déréglé ? | OUIVIIAppuie sur les manètés et les bloque. Régler le fronton ou l'entourage de manette.Tirer la manette. Faire fonctionner le brûleur à l'aide de la tige de commande du robinetCela fonctionne : régler la profondeur de la manette à l'aide d'un joint céramique à l'intérieur de la manetteCela ne fonctionne pas:a) Vérifier le serrage du thermocouple au dos du robinet à l'intérieur de l'apparilb)Vérifier que la flamme du brûleur l'echaL'orifice du thermocouplec)Changer ce thermocouple.d)Changer le robinet |
| La Flamme est très bruyante, nerveuse | | Vérifier le réglage de la bague d'air.Vérifier la conformité de l'injecteur. |
| Les casseroles sont salies par les flammes | | Vérifier le réglage des bagues d'air.Vérifier la conformité de l'injecteur.Vérifier la pression du gaz et le bon état du détenueur (butane ou propane). |
| Un ou Plusieurs feuys gaz s'éteignent au ralenti seulement | Vérifier le réglage de ralenti | Voir notice §Réglage gaz |
| Une odeur de gaz est décelable | Faire les contrôles exclusivement à l'aide d'un produit de détction homologué | Contrôler les raccoirs robinet d'arrêt, tuyau et embout de la cusinièreContrôler chaque raccord interne de la cusinièreContrôler la pression et la qualité du détenueur (butane ou propane) |
| Les foyers gaz s'éteignent de temps en temps lorsqu'ils sont tous ou presque en fonctionnement Séparément ils fonctionnent bien | Il y a givrage du gaz par un manque de débit.L'apparil n'est pas en cause. | Vérifier la section de tuyauterie en fonction de leur longueurVérifier les déteneursVérifier la capacité des cuves (butane ou propane) |
| Une panne électrique survient. Tout où partie de l'apparil est en panne | Vérifier le raccordement à l'arrière de l'appareilSi une seule piece de l'appareil ne fonctionne pas | Vérifier l'ampérage.Vérifier la section du cable d'alimentationVérifier le raccordement sur le bornier et au boîtier du clientVérifier l'alimentation électrique du clientVérifier lapiece et son alimentation |
| A la livraison, des panneaux sont desserrés ou déréglés | Tous les panneaux sont régiables(excepté la portedou four multifonction qui sert de repère visuel) | Vérifier les équères.Resserrer modérément les vis de fixation des panneaux |
| ATTENTION: ne jamais manipuler les appareils par les poignées ou les panneaux |
| Sur les dessus émailrés | Des tâches de graisse persistent. | Utiliser de l'alcool à brûler, voir du gas-oil ou du fioul domestique (à froid bien entendu) |
| Sur les panneaux émailrés brillants | Traces de graisse | Utiliser une éponge et du liquide vaiselle |
| Sur les panneux émailrés noir satiné | Traces de graisse | Utiliser de l'alcool à brûler, du gas-oil ou du fioul domestique |
| Des fumées et odeurs s'évacuant d'un four durant la cuisson | Le four est sale | Faire un cycle d'auto nettoyage |
En cas de nécessité, contacter toujours votre revendeur, responsable local du SAV et des installations.
L'éco-participation, un geste citoyen pour notre environnement
La parution du décret n°2005-829 du 20 juillet 2005 relatif à la composition des électriques et électroniques (directive 2002/95/CE) et à l'élimination des déchets issus de équipements (directive 2002/96/CE) a amené la société GODIN à ajouter au prix de vente produit, depuis le 15 novembre 2006, la contribution environnementale perçue pour le l'organisme chargé du traitement et du recyclage des anciens appareils.
Cette réglementation a pour objectif de limiter le gaspillage des matières premières et de protéger l'environnement et la santé humaine en évitant la dispersion dans la nature de substances dans certains appareils.
équipements ces TTC du compte de
protégé continues
Ainsi, toute cuisine pourvue du logo représentant une poubelle barrée (situé près de la plaque signalétique) est soumise à l'éco-participation et doit donc, en fin de vie, être recyclée par un organisme agréé.
La société GODIN a choisi d'adhérer à l'éco-organisme ECOLOGIC.
Pièces de remplacement
Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout PROFESSIONNEL DÉTENTEUR DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'INTÉRIEUR DU TIROIR BROSSES DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement tout pièce de remplacement et procéder aux réparations nécessaires.
Responsabilité
Nos vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
Afin d'améliorer constamment la qualité de ces produits, La Société GODIN se réserve le droit de modifier ses appareils sans préavis
Préciser la couleur et la finition pour toutes commandes de pièces S. A. V.
- Pour les cuisinières équipées d'une étuve seulement

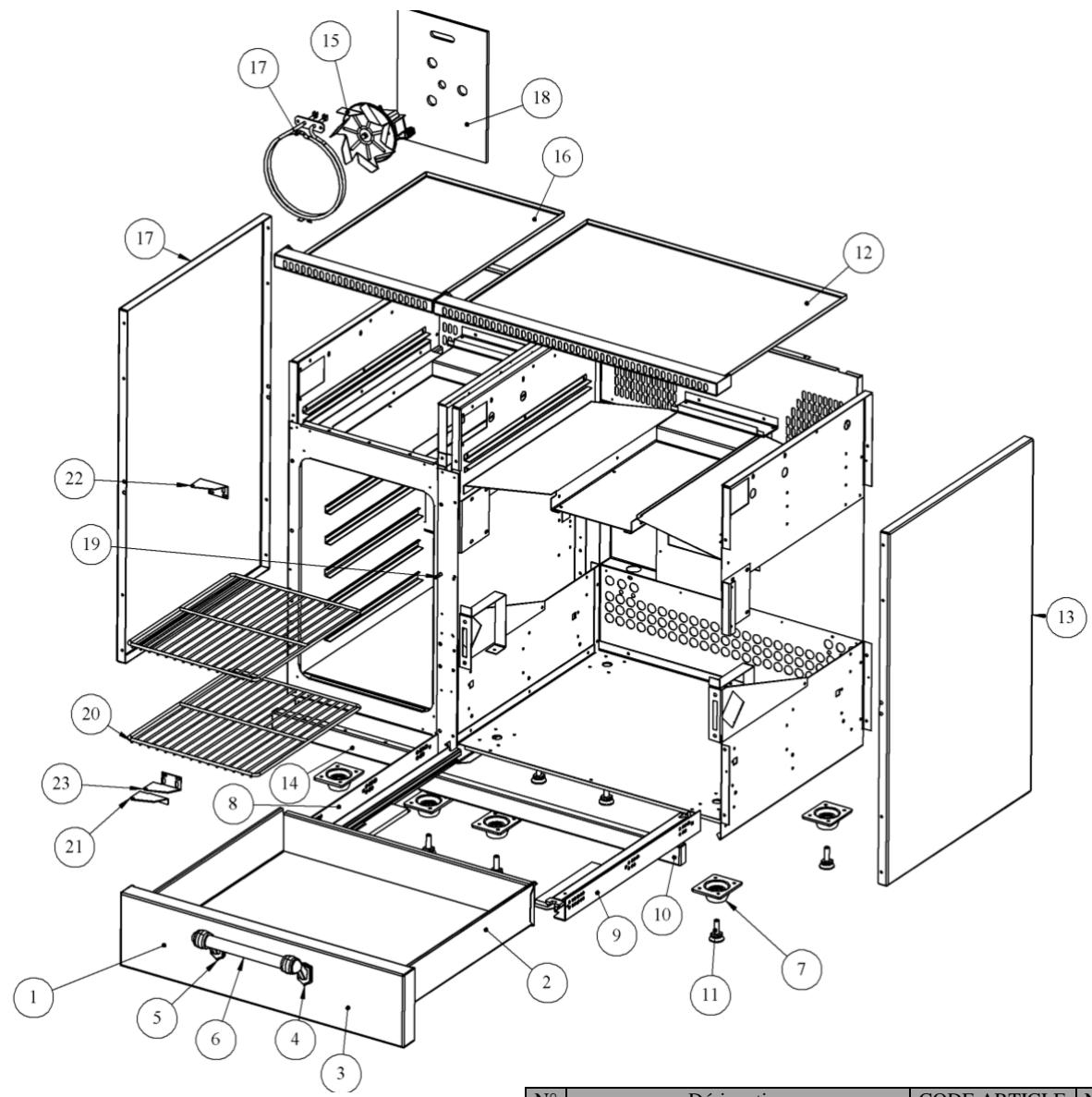

| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Tiroir | 1 3451 2101 96 | 1 |
| 2 | Tiroir brosses | 2 3440 2101 96 | 1 |
| 3 | Panneau tiroir brosses | 2 3465 2101 XX | 1 |
| 4 | Support barre droite | 2 1370 2101 11 | 1 |
| 5 | Support barre gauche | 1 1371 2101 11 | 1 |
| 6 | Poinnée de tiroir | 2 8149 2101 21 | 1 |
| 7 | Pied | 1 2615 2101 01 | 8 |
| 8 | Glissière gauche | 00001307894 | 1 |
| 9 | Glissière droite | 00001307894 | 1 |
| 10 | Plinthe avant | 1 2220 2101 21 | 1 |
| 11 | Vérin à vis d30 M10 lg30 | 00001306750 | 8 |
| 12 | Bac de propretié | 1 4226 2101 18 | 1 |
| 13 | Panneau de coté | 1 2304 2101 XX | 1 |
| 14 | Plinthe avant | 1 2220 2101 21 | 1 |
| 15 | Moto ventilateur four* | 00001305390 | 1 |
| 16 | Bac de propretié | 1 4201 2101 77 | 1 |
| 17 | Résistance circulaire (Faston) 1500W* | 00001305355 | 1 |
| 18 | Isolant moto ventilateur* | 00001305386 | 1 |
| 19 | Goujon | 00001304679 | 1 |
| 20 | Grille four 400x325 | 00001306776 | 2 |
| 21 | Renfort droit de charmière | 1 1944 2103 21 | 1 |
| 22 | Charnière D panneau étuve | 2 1932 2103 21 | 1 |
| 23 | Charnière G panneau étuve | 2 1933 2103 21 | 1 |
Préciser la couleur et la finition pour toutes commandes de pièces S. A. V.
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Tiroir a brosses | 2 3440 2101 96 | 1 |
| 2 | Tiroir | 1 3451 2101 96 | 1 |
| 3 | Panneau tiroir a brosses | 2 3465 2101 XX | 1 |
| 4 | Support barre croite | 2 1370 2101 11 | 1 |
| 5 | Support barre gauche | 1 1371 2101 11 | 1 |
| 6 | Poignée de tiroir | 2 8149 2101 21 | 1 |
| 7 | Pied fonte | 1 2615 2101 01 | 8 |
| 8 | Plinthe avant | 1 2220 2101 21 | 1 |
| 9 | Vérin à vis d30 M10 lg30 | 00001306750 | 8 |
| 10 | Bac de propreté | 1 4226 2101 18 | 1 |
| 11 | Panneau de coté | 1 2304 2101 XX | 2 |
| 12 | Tiroir four verticale | 1 3478 2106 18 | 2 |
| 13 | Glissière à billes à crochets D | 00001307711 | 1 |
| 14 | Glissière à billes à crochets G | 00001307494 | 1 |
| 15 | Bac de propreté | 1 4201 2101 77 | 1 |
| 16 | Plinthe avant | 1 2220 2103 21 | 1 |
| 17 | Charnière D panneau étuve | 2 1932 2103 21 | 1 |
| 18 | Charnière G panneau étuve | 2 1933 2103 21 | 1 |
| 19 | Renfort droit de chamrière | 1 1944 2103 21 | 1 |
| 20 | Glissière gauche | 00001307894 | 1 |
| 21 | Glissière droite | 00001307894 | 1 |
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Coffre four | 2 3101 2301 94 | 1 |
| 2 | Coté à glissière | 1 3109 6635 61 | 2 |
| (Option) autonettoyant catalyse | 1 3109 6635 92 | |
| 3 | Grille four souveraine 400x530 | 00001306775 | 1 |
| 4 | Éclairage four | 00001304495 | 1 |
| 5 | Bac gastronome | 00001306842 | 1 |
| 6 | Résistance 2150W 230V | 00001307060 | 1 |
| 7 | Résistance 3600W 230V | 00001306844 | 1 |
| 8 | Joint façade porte | 00001306756 | 1 |
| 9 | Moto ventilateur four | 00001305390 | 1 |
| 10 | Isolant moto ventilateur | 00001305386 | 1 |
| 11 | Résistance circulaire 2500 W | 00001306657 | 1 |
| 12 | Porte galet souveraine | 00001307498 | 2 |
| 13 | Support plaque a bornes | 1 5477 2301 00 | 1 |
| 14 | rail DIN. lg 98 | 1 4513 6631 00 | 1 |
| 15 | Bornier gris | 00001305845 | 2 |
| 16 | Bornier terre | 00001305846 | 1 |
| 17 | Plaque extrémité bornier | 00001305847 | 2 |
| 18 | Sole de four | 1 1822 2101 59 | 2 |
| 19 | Derrière four mobile ventilé autonettoyant | 1 3121 2301 92 | 1 |
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Coté à glissière | 1 3109 6635 61 | 2 |
| Option autonettoyant catalyse | 1 3109 6635 92 | |
| 2 | Éclairage four | 00001304495 | 1 |
| 3 | Grille four souveraine 400x530 | 00001306775 | 1 |
| 4 | Bac gastronome | 00001306842 | 1 |
| 5 | resistance grill 2500 W four gaz | 00001307060 | 1 |
| 6 | Bougie four souveraine | 00001306798 | 1 |
| 7 | Injecteur bray | 00001306137 | 1 |
| 8 | thermocouple four gaz g 1200+ecrous | 00001306833+2x000 | 1 |
| 9 | Bruleur four weber | 00001306819 | 1 |
| 10 | Boite air bruleur | 1 5079 2101 18 | 1 |
| 11 | Joint façade porte | 00001306756 | 1 |
| 12 | Porte galet souveraine | 00001307498 | 2 |
| 13 | Coffre four gaz | 4 3101 2101 94 | 1 |
| 14 | rail DIN. lg 98 | 1 4513 6631 00 | 1 |
| 15 | Bornier terre | 00001305846 | 1 |
| 16 | Bornier gris | 00001305845 | 2 |
| 17 | Plaque extrémité bornier | 00001305847 | 2 |
| 18 | Sole de four | 1 1822 2101 59 | 2 |

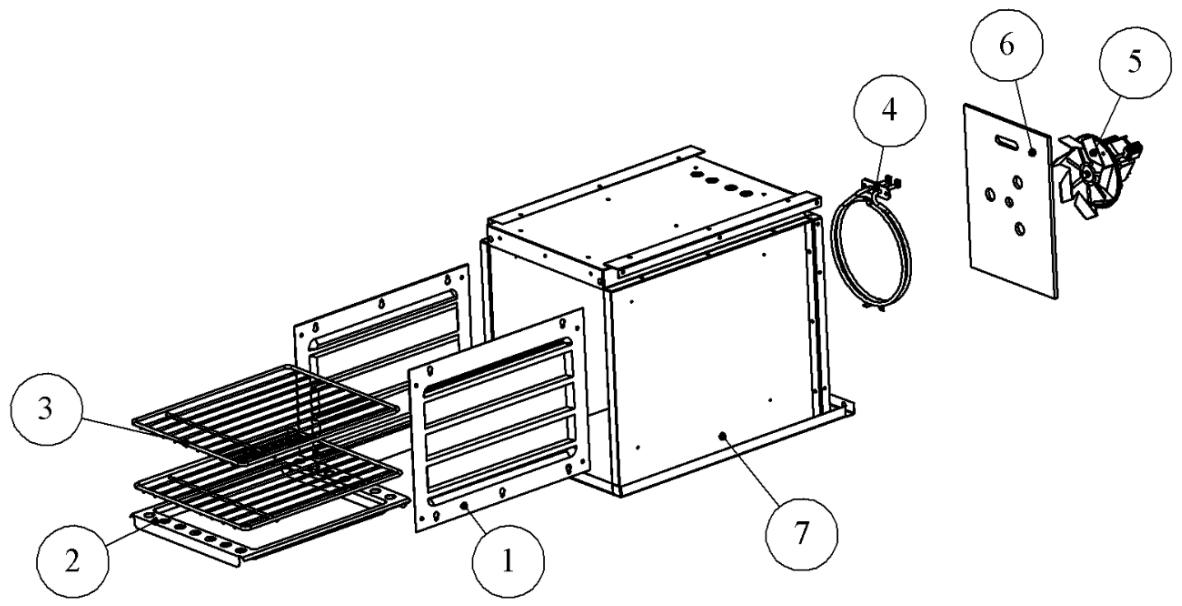

| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Coté à glissière | 1 3109 6635 61 | 2 |
| (Option) autonettoyant catalyse | 1 3109 6635 92 | |
| 2 | Lèchefrite rôtissoire | 1 3021 6498 61 | 1 |
| 3 | Grille four 300x364 A | 00001306417 | 2 |
| 4 | Résistance circulaire 2500W | 00001306657 | 1 |
| 5 | Moto ventilateur four | 00001305390 | 1 |
| 6 | Isolant moto ventilateur | 00001305386 | 1 |

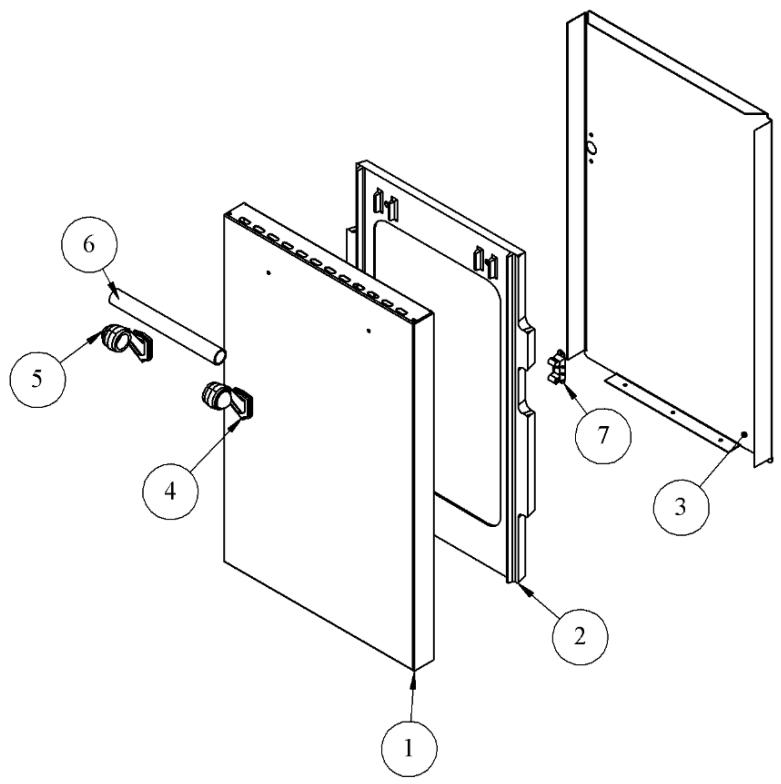

Éclaté de la porte étuve :
Préciser la couleur et la finition pour toutes commandes de pièces S. A. V
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Panneau devant étuve | 2 2115 2103 XX | 1 |
| 2 | Semelle porte étuve | 1 2705 2103 00 | 1 |
| 3 | Contre porte étuve | 1 2011 2103 18 | 1 |
| 4 | Support barre droite | 2 1370 2101 11 | 1 |
| 5 | Support barre gauche | 1 1371 2101 11 | 1 |
| 6 | Poignée de tiroir | 2 8149 2101 21 | 1 |
| 7 | Ressort fermeture | 00001306869 | 1 |
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Semelle porte four pleine | 1 2735 2101 18 | 1 |
| 2 | Panneau porte four pleine | 1 2910 2101 XX | 1 |
| 3 | Semelle porte four | 2 2735 2101 61 | 1 |
| 4 | Support barre droite | 2 1370 2101 11 | 1 |
| 5 | Support barre gauche | 1 1371 2101 11 | 1 |
| 6 | Poinnée de porte | 2 8150 2101 21 | 1 |
| 7 | Charnière droite | 00001307500 | 1 |
| 8 | Charnière gauche | 00001307499 | 1 |
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Panneau porte hublot | 1 2915 2101 XX | 1 |
| 2 | Support barre droite | 2 1370 2101 11 | 1 |
| 3 | Support barre gauche | 1 1371 2101 11 | 1 |
| 4 | Poinnée de porte | 2 8150 2101 21 | 1 |
| 5 | Verre EP4 543x350 | 00001307542 | 1 |
| 6 | Semelle porte four | 2 2735 2101 61 | 1 |
| 7 | Semelle hublot | 1 2941 2101 59 | 1 |
| 8 | Charnière droite | 00001307500 | 1 |
| 9 | Charnière gauche | 00001307499 | 1 |
| 10 | Verre EP4 476x286 | 00001307541 | 1 |
Préciser la couleur et la finition pour toutes commandes de pièces S. A. V.
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Dessus | 1 1101 2103 21 | 1 |
| 2 | Attache à clipper | 00001304680 | 2 |
| 3 | Plaque bruleur 3000 | 00001306803 | 1 |
| 4 | Support bruleur semi rapide | 1 5047 2101 59 | 1 |
| 5 | AEM venturi | 00001306802 | 1 |
| 6 | Thermocouple lg 450+ecrous | 00001306091 | 2 |
| 7 | Bougie sapco | 00001306799 | 2 |
| 8 | Support bruleurs | 2 5076 2101 59 | 1 |
| 9 | Support bruleur rapide | 1 5048 2101 59 | 1 |
| 10 | Plaque bruleur 5000 | 00001306804 | 1 |
| 11 | Repos de support thermocouple | 1 5074 2101 00 | 2 |
| 12 | Support thermocouple | 1 5077 2101 00 | 2 |
| 13 | Support bruleur ultra rapide | 1 5049 2101 59 | 1 |
| 14 | Thermocouple lg 450+ecrous | 00001306091 | 1 |
| 15 | Plaque BT 7000 | 00001306805 | 1 |
| 16 | Support bruleur simple | 1 5075 2101 59 | 1 |
| 17 | Table 2 bruleurs | 1 1006 2101 19 | 2 |
| 18 | Table ultra | 1 1007 2101 19 | 1 |
| 19 | Grille ultra rapide | 1 5169 2101 59 | 1 |
| 20 | Grille deux bruleurs | 1 5072 2101 59 | 2 |
| 21 | Dossier | 1 1320 2103 21 | 1 |
| 22 | Goujon | 00001304679 | 2 |

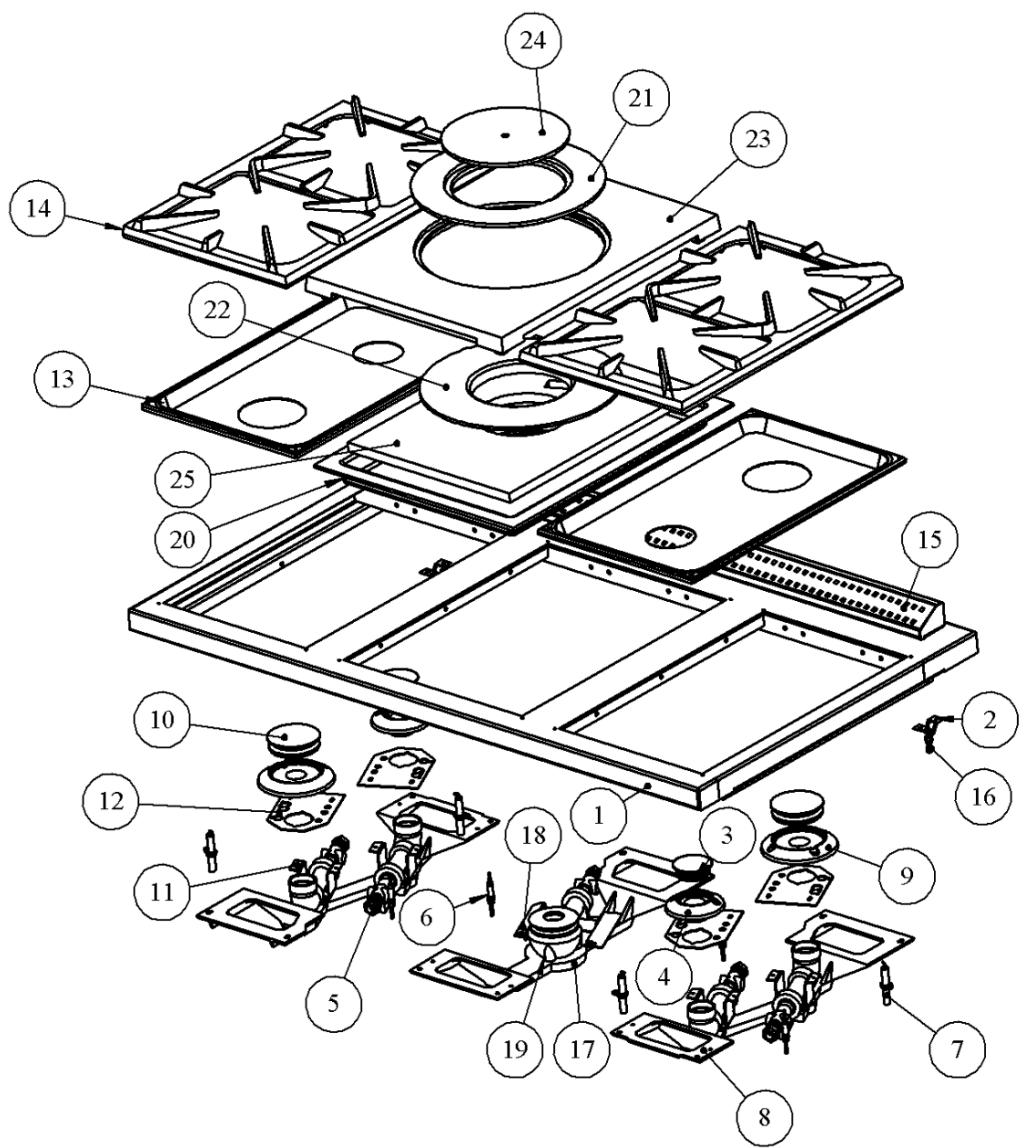

| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Dessus souveraine | 1 1101 2103 21 | 1 |
| 2 | Attache à clipper | 00001304680 | 2 |
| 3 | Plaque bruleur 3000 | 00001306803 | 2 |
| 4 | Support bruleur semi rapide | 1 5047 2101 59 | 2 |
| 5 | AEM venturi | 00001306802 | 4 |
| 6 | Thermocouple lg 450+ecrous | 00001306091 | 5 |
| 7 | Bougie sapco | 00001306799 | 4 |
| 8 | Support bruleurs | 2 5076 2101 59 | 2 |
| 9 | Support bruleur rapide | 1 5048 2101 59 | 2 |
| 10 | Plaque bruleur 5000 | 00001306804 | 2 |
| 11 | Repos de support thermocouple | 1 5074 2101 00 | 4 |
| 12 | Support thermocouple | 1 5077 2101 00 | 4 |
| 13 | Table 2 bruleurs | 1 1006 2101 19 | 2 |
| 14 | Grille deux bruleurs | 1 5072 2101 59 | 2 |
| 15 | Dossier | 1 1320 2103 21 | 1 |
| 16 | Goujon | 00001304679 | 2 |
| 17 | Support bruleur couvert | 1 5076 2121 59 | 1 |
| 18 | Support thermocouple | 1 5077 2121 00 | 1 |
| 19 | AEM bruleur couvert | 00001306806 | 1 |
| 20 | Déflecteur | 1 0131 2121 59 | 1 |
| 21 | Cercle de dessus gaz | 1 1417 2121 01 | 1 |
| 22 | Déflecteur de bruleur | 1 5232 2121 59 | 1 |
| 23 | Dessus gaz | 1 1106 2121 01 | 1 |
| 24 | Tampon volant chaleur | 1 1434 2121 01 | 1 |
| 25 | Isolant | | 1 |
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Dessus souveraine | 1 1101 2103 21 | 1 |
| 2 | Attaché à clipper | 00001304680 | 2 |
| 3 | Support bruleur ultra rapide | 1 5049 2101 59 | 1 |
| 4 | AEM venturi | 00001306802 | 3 |
| 5 | Thermocouple lg 450+ecrous | 00001306091 | 3 |
| 6 | Bougie sapco | 00001306799 | 3 |
| 7 | Plaque BT 7000 | 00001306805 | 1 |
| 8 | Support bruleur simple | 1 5075 2101 59 | 1 |
| 9 | Support thermocouple | 1 5077 2101 00 | 3 |
| 10 | Repos de support thermocouple | 1 5074 2101 00 | 3 |
| 11 | Plaque bruleur 3000 | 00001306803 | 1 |
| 12 | Support bruleur semi rapide | 1 5047 2101 59 | 1 |
| 13 | Support bruleurs | 2 5076 2101 59 | 1 |
| 14 | Support bruleur rapide | 1 5048 2101 59 | 1 |
| 15 | Plaque bruleur 5000 | 00001306804 | 1 |
| 16 | Table 2 bruleurs | 1 1006 2101 19 | 1 |
| 17 | Table ultra | 1 1007 2101 19 | 1 |
| 18 | Grille ultra rapide | 1 5169 2101 59 | 1 |
| 19 | Grille deux bruleurs | 1 5072 2101 59 | 1 |
| 20 | Dossier | 1 1320 2103 21 | 1 |
| 21 | Goujon | 00001304679 | 2 |
| 22 | Grill viande souveraine | 1 3024 0230 59 | 1 |
| 23 | Support résistance grill viande | 1 3020 2172 59 | 1 |
| 24 | Joint klingerit 3 broches | 00001304511 | 1 |
| 25 | Résistance grill 2500W | 00001307481 | 1 |
| 26 | Lunette 3 broches | 00001304514 | 1 |
| 27 | Prise 3 broches | 00001304525 | 1 |
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Dessus souveraine | 1 1101 2103 21 | 1 |
| 2 | Attache à clipper | 00001304680 | 2 |
| 3 | Plaque bruleur 3000 | 00001306803 | 1 |
| 4 | Support bruleur semi rapide | 1 5047 2101 59 | 1 |
| 5 | AEM venturi | 00001306802 | 2 |
| 6 | Thermocouple lg 450+ecrous | 00001306091 | 3 |
| 7 | Bougie sapco | 00001306799 | 2 |
| 8 | Support bruleurs | 2 5076 2101 59 | 1 |
| 9 | Support bruleur rapide | 1 5048 2101 59 | 1 |
| 10 | Plaque bruleur 5000 | 00001306804 | 1 |
| 11 | Repos de support thermocouple | 1 5074 2101 00 | 2 |
| 12 | Support thermocouple | 1 5077 2101 00 | 2 |
| 13 | Table 2 bruleurs | 1 1006 2101 19 | 1 |
| 14 | Grille deux bruleurs | 1 5072 2101 59 | 1 |
| 15 | Dossier | 1 1320 2103 21 | 1 |
| 16 | Goujon | 00001304679 | 2 |
| 17 | Support bruleur couvert | 1 5076 2121 59 | 1 |
| 18 | Support thermocouple | 1 5077 2121 00 | 1 |
| 19 | AEM bruleur couvert | 00001306806 | 1 |
| 20 | Déflecteur | 1 0131 2121 59 | 1 |
| 21 | Cercle de dessus gaz | 1 1417 2121 01 | 1 |
| 22 | Déflecteur de bruleur | 1 5232 2121 59 | 1 |
| 23 | Dessus gaz | 1 1106 2121 01 | 1 |
| 24 | Tampon volant chaleur | 1 1434 2121 01 | 1 |
| 25 | Bac friteuse | 00001306897 | 1 |
| 26 | Couvercle friteuse | 00001306897 | 1 |
| 27 | Panier friteuse | 00001306897 | 1 |
| 28 | Résistance friteuse | 00001306897 | 1 |
| 29 | Isolant | | 1 |
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Fronton | 1 2112 2303 XX | 1 |
| 2 | Index plaque (Brûleur bas) | 1 4726 2101 11 | 1 |
| 3 | Enjoliveur manette | 00001307475 | 8 |
| 4 | Support barre droite | 2 1370 2101 11 | 1 |
| 5 | Support barre gauche | 1 1371 2101 11 | 1 |
| 6 | Barre devant Inox | 2 8139 2103 21 | 1 |
| 7 | Contacteur 2701 nl | 00001304950 | 1 |
| 8 | Écusson | 1 8501 6726 11 | 1 |
| 9 | Thermostat régulation four | 00001304545 | 1 |
| 10 | Voyant rouge ls5 | 00001304548 | 1 |
| 11 | Commutateur four multifonction 11P* | 00001305381 | 1 |
| 12 | Index plaque (Brûleur haut) | 1 4726 2101 11 | 1 |
| 13 | Index plaque (thermostat) | 1 4726 2101 11 | 1 |
| 14 | Index plaque (Brûleur centre) | 1 4726 2101 11 | 1 |
| 15 | Index plaque** | 1 4726 2101 11 | 1 |
| 16 | Index plaque ** | 1 4726 2101 11 | 1 |
| 17 | Index plaque (Brûleur bas) | 1 4726 2101 11 | 1 |
| 18 | Index plaque (Brûleur haut) | 1 4726 2101 11 | 1 |
* modèles avec four électrique uniquement *** préciser le modèle selon le modèle du four
Éclaté de fronton de souveraine 1100 de référence 2302-2102-2422-2623-2622 :
Préciser la couleur et la finition pour toutes commandes de pièces S. A. V.
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Fronton | 1 2112 2302 XX | 1 |
| 2 | Support barre droite | 2 1370 2101 11 | 1 |
| 3 | Support barre gauche | 1 1371 2101 11 | 1 |
| 4 | Enjolivre manette | 00001307475 | 7 |
| 5 | Index plaque brûleur bas | 1 4726 2101 11 | 1 |
| 6 | Contacteur 2701 nl | 00001304950 | 1 |
| 7 | Barre devant Inox | 28139 2103 21 | 1 |
| 8 | Écusson | 1-8501 6726 11 | 1 |
| 9 | Thermostat régulation four | 00001304545 | 1 |
| 10 | Voyant rouge ls5 | 00001304548 | 1 |
| 11 | Commutateur four multifonction 11P* | 00001305381 | 1 |
| 12 | Index plaque brûleur haut | 1 4726 2101 11 | 1 |
| 13 | Index plaque brûleur centre | 1 4726 2101 11 | 1 |
| 14 | Index plaque** | 1 4726 2101 11 | 1 |
| 15 | Index plaque ** | 1 4726 2101 11 | 1 |
| 16 | Index plaque brûleur bas | 1 4726 2101 11 | 1 |
| 17 | Index plaque brûleur haut | 1 4726 2101 11 | 1 |
* modèles avec four électrique uniquement
** préciser le modèle selon le modèle du four
* modèles avec four électrique uniquement
*** préciser le modèle selon le modèle du four
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Fronton | 1 2112 2302 XX | 1 |
| 2 | Support barre droite | 2 1370 2101 11 | 1 |
| 3 | Support barre gauche | 1 1371 2101 11 | 1 |
| 4 | Enjoliveur manette | 00001307475 | 7 |
| 5 | Index plaque brûleur haut | 1 4726 2101 11 | 1 |
| 6 | Barre fronton | 2 8139 2103 21 | 1 |
| 7 | Contacteur 2701 nl | 00001304950 | 1 |
| 8 | Écusson | 1 8501 6726 11 | 1 |
| 9 | Thermostat régulation four | 00001304545 | 1 |
| 10 | Voyant rouge ls5 | 00001304548 | 1 |
| 11 | Commutateur four multifonction 11P* | 00001305381 | 1 |
| 12 | Index plaque brûleur bas | 1 4726 2101 11 | 1 |
| 13 | Index plaque brûleur haut | 1 4726 2101 11 | 1 |
| 14 | Index plaque centre | 1 4726 2101 11 | 1 |
| 15 | Index plaque ** | 1 4726 2101 11 | 1 |
| 16 | Index plaque ** | 1 4726 2101 11 | 1 |
| 17 | Index plaque brûleur bas | 1 4726 2101 11 | 1 |
Éclaté de fronton de souveraine 1100 de référence 2172-2372-2472-2672 :
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Fronton | 1 2112 2372 XX | 1 |
| 2 | Support barre droite | 2 1370 2101 11 | 1 |
| 3 | Support barre gauche | 1 1371 2101 11 | 1 |
| 4 | Enjoliveur manette | 00001307475 | 7 |
| 5 | Index plaque brûleur haut | 1 4726 2101 11 | 1 |
| 6 | Contacteur 2701 nl | 00001304950 | 1 |
| 7 | Barre fronton | 2 8139 2103 21 | 1 |
| 8 | Écusson | 1 8501 6726 11 | 1 |
| 9 | Thermostat régulation four | 00001304545 | 1 |
| 10 | Voyant rouge ls5 | 00001304548 | 1 |
| 11 | Commutateur four multifonction 11P* | 00001305381 | 1 |
| 12 | Index plaque centre | 1 4726 2101 11 | 1 |
| 13 | Index plaque brûleur centre | 1 4726 2101 11 | 1 |
| 14 | Index plaque ** | 1 4726 2101 11 | 1 |
| 15 | Index plaque** | 1 4726 2101 11 | 1 |
| 16 | Index plaque brûleur bas | 1 4726 2101 11 | 1 |
* modèles avec four électrique uniquement *** préciser le modèle selon le modèle du four
Préciser la couleur et la finition pour toutes commandes de pièces S. A. V
| N° | Désignation | CODE ARTICLE | Nb |
| 1 | Rampe* | 2 5230 2103 53 | 1 |
| 2 | Robinet bruleur | 00001306800 | 5 |
| 3 | Robinet four** | 00001306801 | 1 |
| 4 | Bride robinet souveraine | 00001307171 | 6 |
| 5 | Raccord coude 1.2 | 00001306968 | 2 |
| 6 | Bouchon rampe | 00001306 | 1 |
- module de rampe différent selon la référence de la souveraine (à préciser à la commande)
modèles avec four gaz uniquement
Four électrique:
GODIN - 02120 GUISE - FRANCE
internet : http://www.godin.fr
Société Anonyme au capital de 1.562.820 €
TVAN°FR82835480294
RC Saint-Quentin B 835 480 294
Garantie contractuelle GODIN
Nos appareils bénéficient d'une garantie de :
6 ans pour les poêles tout fonte et pour les inserts bois - foyers fermés bois (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures et soumises à usure, énumérées ci-dessous qui sont garanties 1 ans). 2 ans pour tous les autres appareils, contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil.
Sont exclues les pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties
1 ans en échange standard, telle que : - les plaques decor, les plaques de cotés lorsqu'elles sont démontables, les grilles et soles foyères, les deflecteurs, les chicanes, les clapets, les chenets, le dendrier, - les briques réfractaires, - les mécanismes d'articulation, (Charnières de porte four des cuisinières, poignées, Etc.) les mécanismes de releverage, - les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie, les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électricité, - les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul, - les bouilleurs des cuisicentrals bois charbon.
Les éléments décoratifs bénéficient d'une garantie de 2 ans
Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.
Certaines pièces bénéficient d'une garantie de durée supérieure :
3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.
Notre garantie se limite à l'échéance de l'objet reconnu défectueux par notre Service Après-Vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.
Au cas où la réparation s'avérait trop onéreuse par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au Service. Apres-Vente de la S. A. GODIN.
Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS
En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les événementielles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation, d'un remontage mal adapté ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.
De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.
La garantie ne prendra pas effet lorsque :
- Les dégâts sont dus à une surchauffe. L'installation est défectueuse.
- Les avaries qui résulteraient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices;
- Les détériorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.);
- Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur;
- L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit ; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.). Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non qualifiée ou réalisées avec des pièces de rechange non d'origine ou non agréées par le constructeur ;
L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.
En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires ainsi qu'aux non-respect des recommandations de la notice de l'appareil (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).
Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.
En cas d'appel en garantie, veuillez-vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.
Chaudières - Cuisinières - Appareils de chauffage - Fonderie
GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France
Nous vous rappelons que le Service Après-Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.
GODIN - 02120 GUISE - FRANCE
internet : http://www.godin.fr
Société Anonyme au capital de 1.562.820 €
TVAN°FR82835480294
RC Saint-Quentin B 835 480 294
