Type de produit	Alimentation pour ordinateur
Marque	OCZ
Modèle	ModXStream Pro Series 600W / 700W 80Plus
Puissance nominale	600W ou 700W selon modèle
Certification 80PLUS	Oui, efficacité minimale de 80% à charge typique
Format	ATX standard
Connecteur principal	24 broches (ATX)
Connecteur CPU	4+4 broches (8 broches)
Connecteurs PCI-E	2 x 6+2 broches (pour carte graphique)
Connecteurs S-ATA	6 ou plus (selon modèle)
Connecteurs périphériques (Molex)	4 ou plus
Connecteur lecteur disquette	1 (adaptateur)
Gestion de câbles modulaires	Oui, partiellement modulaire (ModXStream Pro)
Tension d'entrée	100-240 VAC (sélection manuelle 115/230V)
Fréquence d'entrée	50-60 Hz
Ventilateur	120 mm (estimation)
Protections intégrées	OVP, UVP, OCP, SCP, OTP (surtension, sous-tension, surcharge, court-circuit, surchauffe)
Dimensions (approx.)	150 x 140 x 86 mm (standard ATX)
Poids (approx.)	2 kg (estimation)
Normes de sécurité	CE, UL, CSA, FCC (communs)
Entretien	Nettoyer la poussière avec un chiffon sec ; ne pas ouvrir le boîtier
Température de fonctionnement	0-40°C (estimation standard)

FOIRE AUX QUESTIONS - MODXSTREAM PRO SERIES 600WATT 80PLUS, MODXSTREAM PRO SERIES 700WATT 80PLUS OCZ

Comment brancher l'alimentation correctement ?

Avant toute installation, assurez-vous que l'interrupteur I/O est sur 'O'. Connectez d'abord le connecteur principal 24 broches à la carte mère, puis le connecteur CPU. Branchez ensuite les périphériques (S-ATA, Molex, PCI-E) selon vos besoins. Enfin, branchez le câble d'alimentation CA et mettez l'interrupteur sur 'I'. Consultez le manuel de votre carte mère pour les détails.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez d'abord que le câble d'alimentation CA est bien branché et que l'interrupteur est sur 'I'. Assurez-vous que tous les connecteurs sont bien enfoncés dans le bon sens. Débranchez un à un les périphériques pour identifier un éventuel court-circuit ou périphérique défectueux. Attendez 1 à 2 minutes avant de rallumer. Si le problème persiste, contactez votre vendeur.

Comment régler le sélecteur de tension ?

Le sélecteur de tension (bouton rouge) doit être positionné sur 115V pour une alimentation secteur 110-120V, ou sur 230V pour 220-240V. Vérifiez la tension de votre prise avant de brancher l'alimentation. Une mauvaise position peut endommager l'alimentation.

Quelles protections sont intégrées dans cette alimentation ?

Le ModXStream Pro dispose de protections complètes : OVP (survoltage), UVP (sous-tension), OCP (surcharge), SCP (court-circuit) et OTP (surchauffe). En cas de déclenchement, l'alimentation s'éteint et nécessite de couper puis rétablir le signal PS-ON pendant au moins 1 seconde pour la réinitialiser.

Puis-je utiliser cette alimentation avec une carte graphique puissante ?

Oui, l'alimentation dispose de connecteurs PCI-E 6+2 broches pour alimenter les cartes graphiques modernes. Pour un modèle 700W, vous pouvez alimenter la plupart des configurations gaming. Vérifiez la puissance maximale requise par votre carte graphique.

L'alimentation est-elle modulaire ?

Oui, la série ModXStream Pro est partiellement modulaire : les câbles principaux sont fixes, mais les câbles périphériques (S-ATA, Molex, PCI-E) peuvent être détachés selon l'illustration dans le manuel pour une meilleure gestion du flux d'air.

Comment entretenir mon alimentation ?

Débranchez l'alimentation avant tout entretien. Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. N'ouvrez jamais le boîtier : des tensions dangereuses sont présentes à l'intérieur. Un nettoyage régulier des grilles d'aération prolonge la durée de vie.

Que faire en cas de surchauffe ?

L'alimentation dispose d'une protection contre les surtempératures (OTP). Si elle s'éteint soudainement, vérifiez que le ventilateur tourne librement et que les ouïes d'aération ne sont pas obstruées. Améliorez la circulation d'air dans le boîtier. Si le problème persiste, l'alimentation pourrait être défectueuse.

Quelle est la garantie de cette alimentation ?

Bien que non spécifiée dans la notice, OCZ offre généralement une garantie de 3 à 5 ans sur ses alimentations. Consultez le site d'OCZ ou le vendeur pour les détails. Conservez la facture comme preuve d'achat.

Puis-je installer l'alimentation moi-même ?

Oui, l'installation est simple si vous suivez les précautions. Assurez-vous que l'ordinateur est débranché, que l'interrupteur I/O est sur 'O', et connectez tous les câbles correctement. Si vous n'êtes pas à l'aise, faites appel à un technicien qualifié.

MODE D'EMPLOI MODXSTREAM PRO SERIES 600WATT 80PLUS, MODXSTREAM PRO SERIES 700WATT 80PLUS OCZ

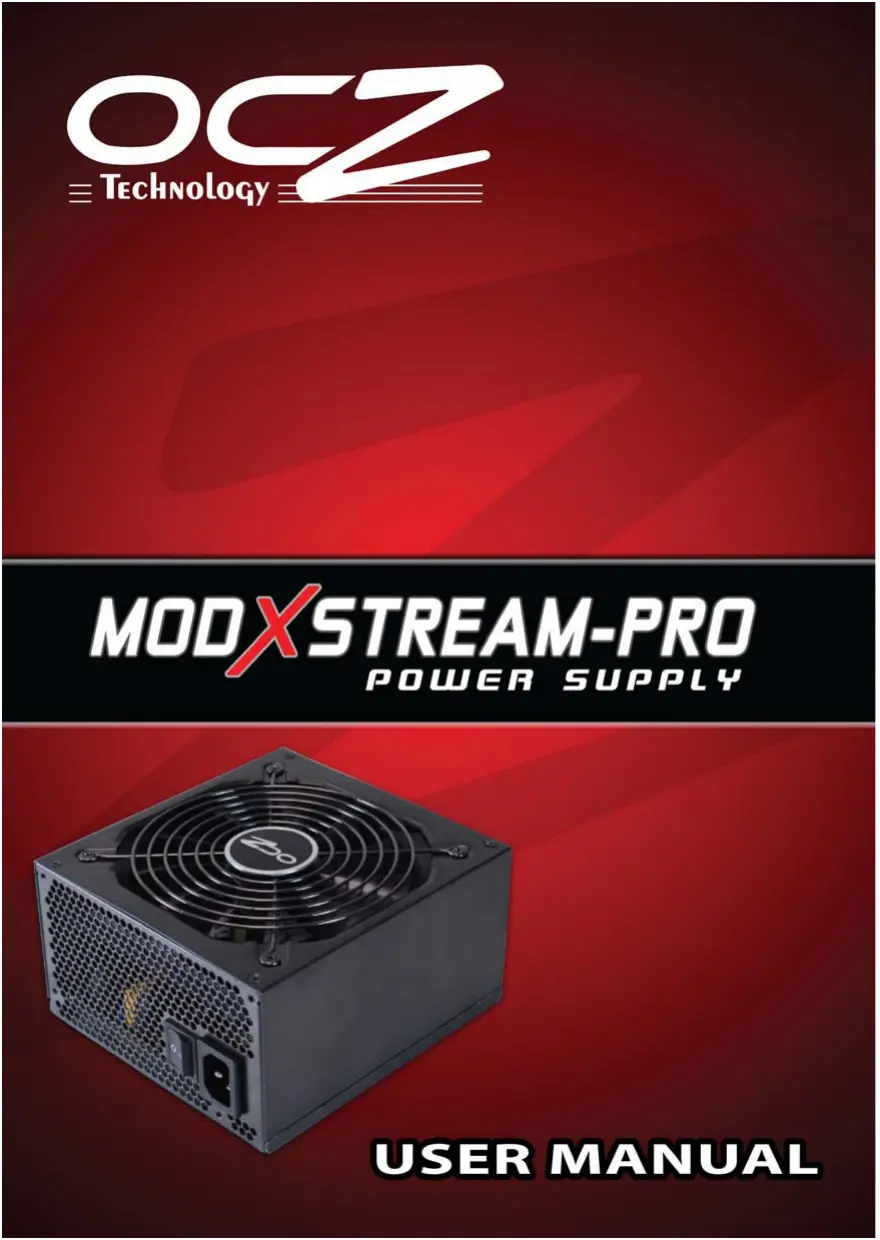

Manuel d'Instructions

>>> Importantes Directives de Sécurité

Pour votre protection, veuillez lore complètement ces instructions de sécurité avant l'installation.

>>> Précaution

Veuillez vérifier que le Bouton Sélection de Voltage soit bien sur la position ajustée. (Pour les zones CA 110V, vuillez passer sur 115 et pour les zones CA 220V vuillez passer sur 230)
S'il n'y a pas de Bouton Sélection de Voltage sur l'unité, veuillez examiner les specifications sur l'étiquette du circuit électrique et assurez-vous que la puissance du voltage corresponde bien à la source électrique dans votre territorie de résidence.
Veuillez éviter de débrancher la ligne électrique CA durant l'utilisaiton du circuit électrique, car un retrait trop rapide et instantané endommagera les composants internes.
Ne stockez pas le circuit electrique dans un lieu sous force humidité/temperature.
Il existe des voltages importants dans le circuit électrique. Seul un personnel technique est autorisé ouvrir le couvercle du circuit.
OCZ garantit son produit pour une utilisation dans les limites de ses specifications. Il est important pour vous de vérifier et confirmer que les specifications du produit satisfont bien vos exigences.

>>> Installation

Pour éviter toute electromoculation, veuillez déconnecter le cordon electromique depuis votre circuit electromique existant.
Assurez-vous que le Bouton I/O du nouveau circuit soit en position "O".
Après avoir installé un nouveau circuit électrique dans le chassis, veuillez connecter le Connecteur Principal à la carte-mbre. Note: Veuillez consultier le guide d'utilisateur de votre carte-mbre avant de connecter le Connecteur Principal et le Connecteur du CPU.
Connectez le Connecteur du CPU au socle du CPU sur la crate-mcre.
Connectez le Connecteur PCI-E sur la carte graphique si requis.
Connectez le Connecteur des Periphériques au périhériques du genre DVD, HDD...etc.
Connectez le Connecteur du Lecteur de Disquette sur tout lecteur de disquette s'il y en a.
Connectez le Connecteur S-ATAf tout disque dur S-ATA s'il en a.
Si vous avez un circuitélectrique f.gestion de cables,veuillez connecter I'autre cote du cable sur le circuitélectrique selon l'illustration.
Assurez-vous que tous les connecteurs soient bien connectés fermement. Connectez le cordon électrique CA sur la prise d'entrée CA du circuit et de la source électrique.
Tournez le bouton I/O en position "I".

>>> Fonction de Protection

Pour protégger l'alimentation électrique ainsi que votre système, ce bloc d'alimentation ModXStream comprend des fonctions complètes de protection; Protection contre les surtensions, Protection contre les sous-tensions, Protection contre les surcharges, Protection contre les courts-circuits, Protection contre les températures excessives. Note: Si le circuit électrique passée dans l'état et eint, il reviendra dans l'état d'opération normale seulement après avoir résolu l'erreur et que PS-on a été cyclé off/on pour un minimum de 1 seconde ou que vous ayez rebranché l'alimentation depuis le circuit électrique.

>>> Dépannage

Si vous système du PC ne répond pas, veuillez vérifier ce qui suit:

1. Assurez-vous que le cordon électrique CA soit bien connecté fermement et que le bouton de marche CA soit en position ON.
2. Assurez-vous que tous les connecteurs de sortie CC soient connectés dans la direction correcte et bien insérés fermement.
3. Veuillez vérifier s'il y a un problème de court-circuitage ou un pérophérique défectueux en débranchant chaque pérophérique l'un r la fois.
4. Si un des problèmes susmentionnés se produit, veuilles le résoudre et attendre 1-2 minutes avant de rallumer le Circuit Electrique. Cela est nécessaire pour relâcher la condition de verrouillage du circuit de protection.
5. Si le Circuit Electrique est encore dans l'impossibilité de s'allumer après ces vérifications, veuillez contacter votre vendeur pour une réparation.
