Type de produit	Hotte aspirante de cuisine
Marque	AIRLUX
Modèle	AHC625BK
Alimentation électrique	220-240 V, 50 Hz
Puissance nominale	230 W
Puissance moteur	190 W
Éclairage	2 ampoules halogènes de 20 W chacune
Nombre de vitesses	3 (basse, moyenne, haute)
Type de commande	Poussoirs électroniques avec témoins lumineux
Débit d'air maximal	≥ 11,8 m³/min
Pression d'air	≥ 250 Pa
Niveau sonore maximal	≤ 72 dB(A)
Diamètre du conduit d'évacuation	120 mm
Filtre anti-graisse	Filtre métallique démontable et lavable (lave-vaisselle possible)
Filtre à charbon (optionnel)	2 filtres à charbon actif pour mode recyclage
Modes de fonctionnement	Évacuation extérieure ou recyclage (avec filtres à charbon)
Distance minimale au-dessus de la plaque	700 mm (70 cm)
Installation	Murale uniquement, par un professionnel qualifié
Entretien	Nettoyage régulier du filtre et de la hotte avec détergent non corrosif
Pannes courantes réparables	Remplacement du moteur, condensateur, éclairage, déblocage du ventilateur

FOIRE AUX QUESTIONS - AHC625BK AIRLUX

Quelle est la hauteur minimale d'installation au-dessus de la plaque de cuisson ?

La hotte doit être installée à au moins 700 mm (70 cm) au-dessus de la plaque de cuisson pour garantir une extraction efficace et la sécurité.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, il est possible d'utiliser la hotte en mode recyclage (épurateur d'air). Vous devez alors installer deux filtres à charbon actif qui absorbent les vapeurs de cuisson.

Comment nettoyer le filtre anti-graisse métallique ?

Le filtre anti-graisse peut être lavé à la main dans de l'eau chaude (40-50°C) avec un détergent doux, ou au lave-vaisselle à 60°C. Utilisez une brosse douce et évitez les produits corrosifs.

Que faire si le moteur ne démarre pas mais que l'éclairage fonctionne ?

Cela peut indiquer un ventilateur bloqué (débloquez-le), un condensateur défectueux (remplacez-le) ou un moteur endommagé (à remplacer). Consultez la section des pannes dans la notice.

Comment régler la vitesse du moteur ?

Utilisez les poussoirs Low, Mid et High pour sélectionner respectivement le régime bas, moyen ou haut. Un signal sonore confirme chaque appui.

Quel type d'éclairage est utilisé et comment le remplacer ?

La hotte est équipée de 2 ampoules halogènes de 20 W. Pour les remplacer, coupez l'alimentation, retirez les ampoules défectueuses et installez des neuves du même type.

L'installation doit-elle être réalisée par un professionnel ?

Oui, l'installation doit être effectuée par une personne dûment qualifiée. Le fabricant décline toute responsabilité en cas de non-respect des instructions.

Pourquoi ma hotte vibre-t-elle ?

Les vibrations peuvent provenir d'un ventilateur endommagé, d'un moteur mal fixé ou d'une hotte mal suspendue. Vérifiez les fixations et remplacez les pièces défectueuses.

Quels sont les diamètres de conduit recommandés ?

Le conduit d'évacuation doit avoir un diamètre de 120 mm (ou 125 mm selon l'adaptateur). La section minimale de sortie est de 150 cm².

Comment entretenir le corps de la hotte ?

Nettoyez le corps tous les deux mois avec un détergent non corrosif en solution aqueuse. N'utilisez pas de produits abrasifs et évitez tout contact de l'eau avec le moteur ou les pièces électriques.

MODE D'EMPLOI AHC625BK AIRLUX

1. L'installation doit être réalisée par une personne dûment qualifiée et reconnue compétente.
2. Le fabricant n'assume pas la responsabilité des endommagements ou des incidents consécutifs au non-respect des instructions d'installation présentées dans le texte suivant.

La hotte aux vapeurs doit être connectée à une prise de 220-240V, 50 Hz.

QUALITÉS

1. La hotte aux vapeurs est fabriquée avec des matériaux de haute qualité ; sa forme est arrondie et fuselée.
2. Elle est munie de l'électromoteur

impuretés sont séparées immédiatement.

INSTALLATION

1. Avant d'installer, vérifiez que l'endroit est propre afin d'éviter l'aspiration d'éclats de bois et de poussière.
2. L'appareil ne peut pas avoir un tuyau de ventilation commun avec d'autres appareils comme le four à gaz, le four de réchauffage ou le four à air chaud.
3. L'angle de flexion du tuyau de ventilation ne devrait pas être moindre à 120°, ce tuyau doit être mené horizontalement ou doit ascendre du point de départ et doit être amené au mur extérieur.

puissant et silencieux, du ventilateur centrifuge avec un bas niveau de bruit, du filtre anti-graisse, et est facilement nettoyable.

1. Comme suite à l'utilisation de la platine à circuits imprimés isolée alimentée en basse tension 12 V DC, l'éclairage est moins dangereux.
2. Une construction du tunnel d'air et une forme du déshuilleur spéciales, les

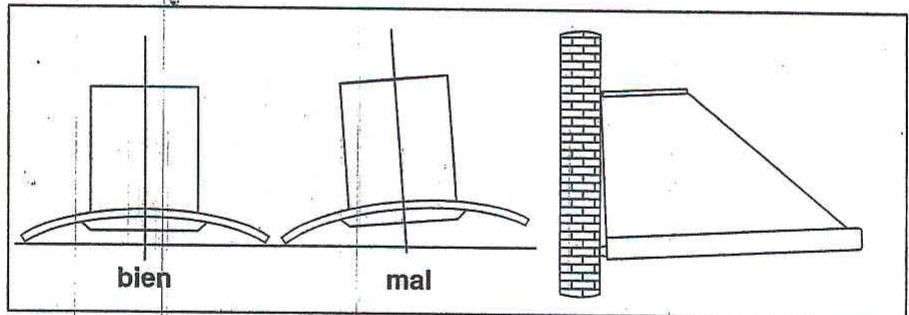

3. Une fois l'installation terminée, vérifiez que la hotte aspirante est placée horizontalement afin que les graisses ne puissent pas s'accumuler en un seul endroit.

INSTRUCTIONS D'INSTALLATION

Avant d'installer la hotte, n'oubliez pas de décider si vous

souhaitez l'utiliser comme appareil à aspiration. Voir la page 18 pour les principales différences entre les deux.

• Cette hotte aspirante ne doit pas être installée au-dessus de cuisinières avec plaque rayonnante. Il est recommandé que deux personnes installent la hotte au minimum.

Remarque

Votre hotte aspirante Baumatic doit être installée uniquement au mur. NE PAS PLACER la hotte à moins de 700 mm (70 cm) au-dessus de la plaque de cuisson.

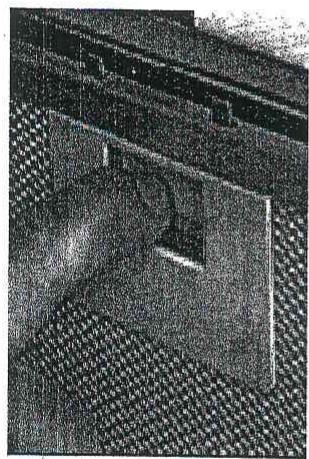

1. Retirez les filtres anti-graisse métalliques (voir Fig. 1).

E (voir Fig. 2). Si la hotte est munie de l'œillet de suspension, celui-ci peut vous servir de repère pour le marquage des trous à percer.

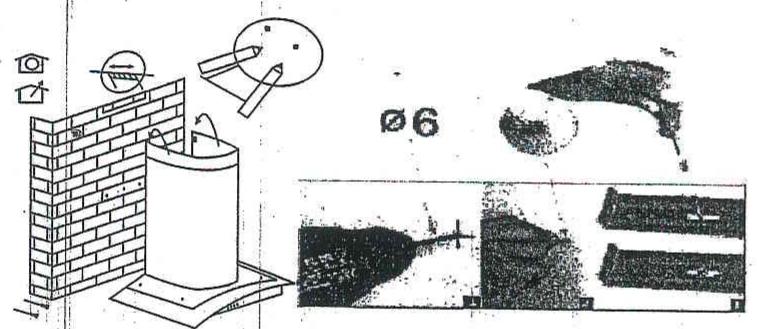

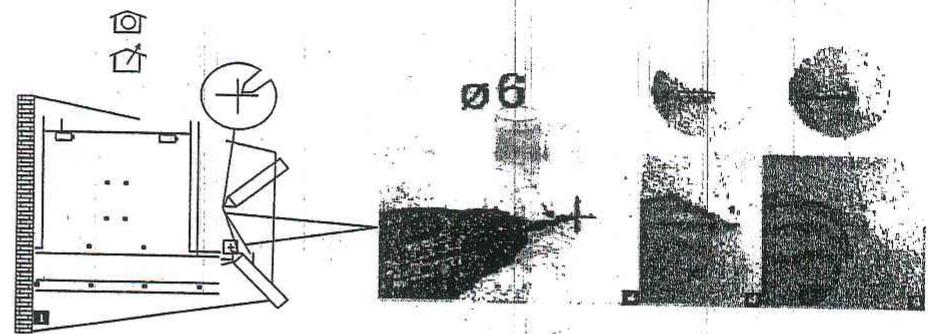

1. Dans le mur, percez les trous aux points marqués avec une mèche de 6 mm (voir Fig. 3).
2. Dans les trous, insérez les chevilles et vissez les vis auxiliaires à moitié (voir Fig. 4).
3. Suspendez la hotte sur les vis (voir Fig. 5) et fixez-la au mur en serrant complètement les vis auxiliaires et les vis d'ancrage (page suivante).

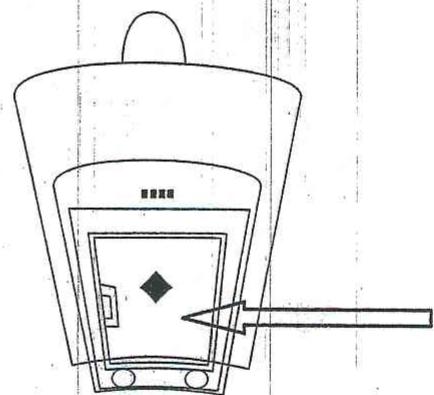

Fig. 1 - Filtre anti-graisse

1. Placez la hotte contre le mur et marquez la position des trous à percer selon la figure ci-dessous. Ces trous auxiliaires sont présentés dans la Fig. 2 à la page suivante et marqués "D" avec les trous d'ancrage.
2. (FONCTION D'ASPIRATION SEULEMENT) Installez la pièce de raccord sur la partie haute de la hotte aspirante (voir Fig. 6). Puis, raccordez le tuyau de sortie à la pièce de raccord de la manière indiquée ci-dessous.

N'oubliez pas que ce tuyau doit correspondre aux spécifications relatives aux régimes d'évacuation /

nettoyage d'air (circulation).

Fig. 2 - Vue arrière de la hotte aspirante

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Montage du tuyau

Après avoir installé votre hotte aspirante, vous pouvez monter le tuyau.

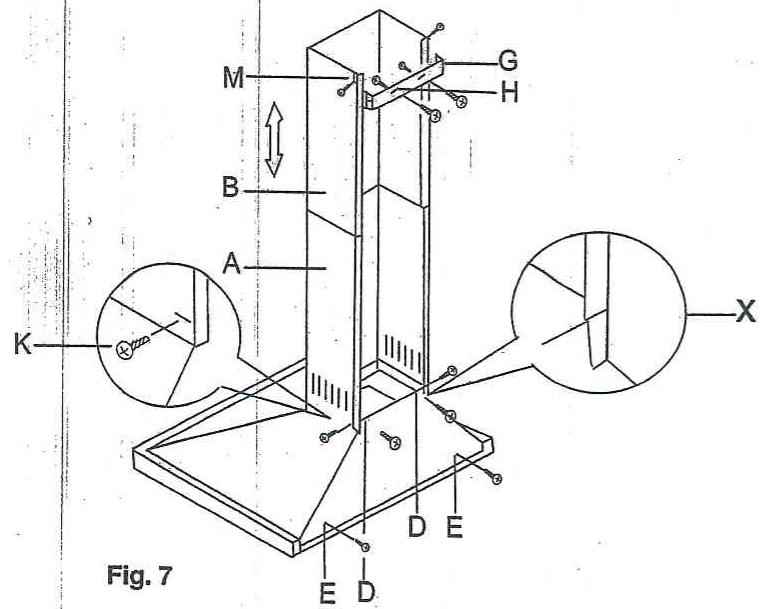

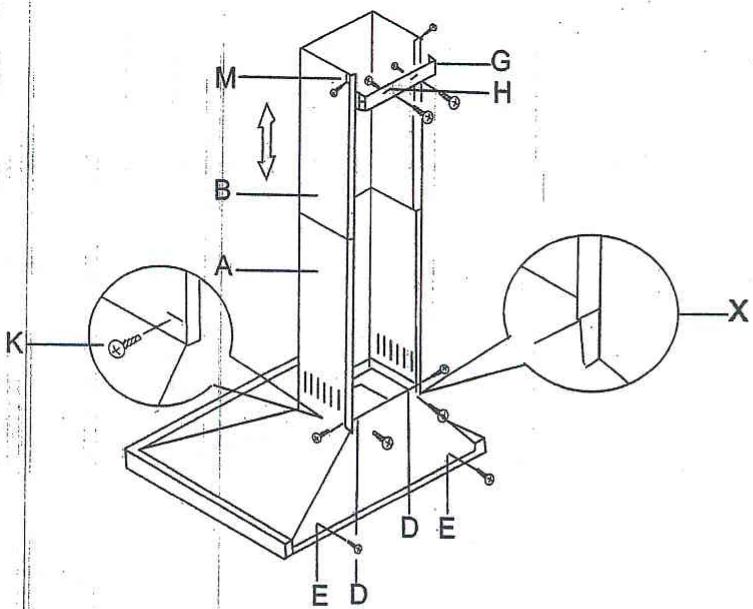

1. Prenez deux capots, « A » et « B » :

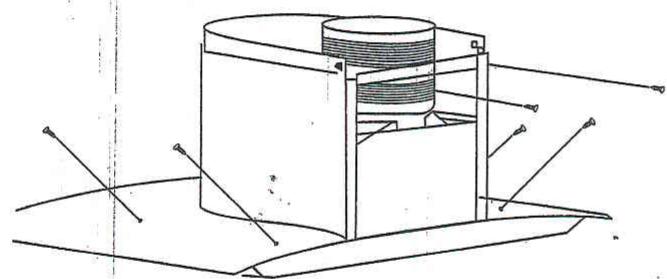

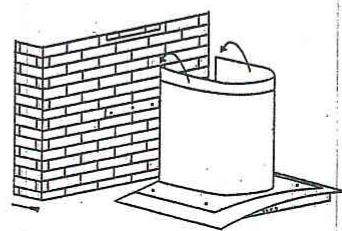

2. Mettez la partie basse du capot A sur le sommet de la hotte et veillez à bien ajuster la position des agrafes de capot (marquées X dans la Fig. 7) sur la partie arrière de la

hotte.

1. Fixez le capot A" sur la hotte à l'aide de deux vis K" qui sont livrées dans un sachet avec l'accessoire (Fig. 7).

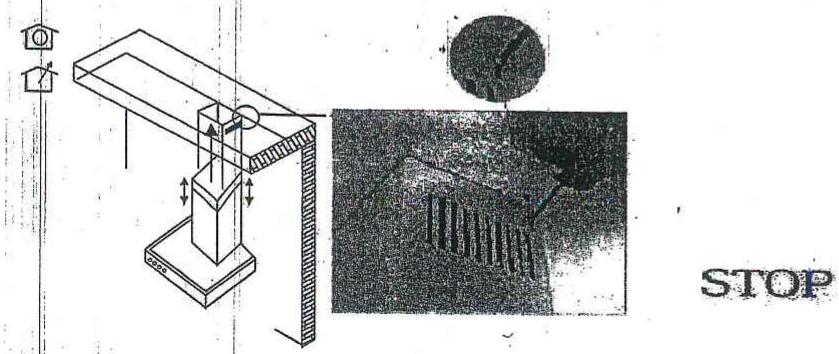

2. Soulevez la partie mobile B" jusqu'au plafond et vérifiez qu'elle est à la verticale.

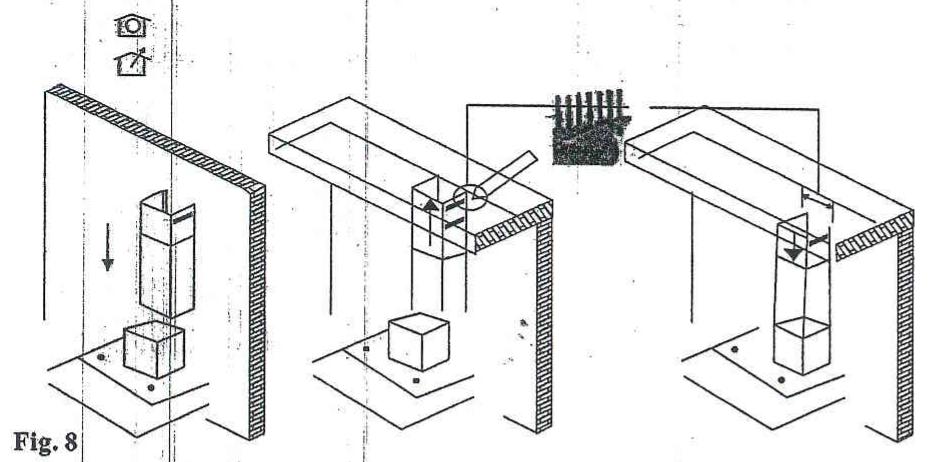

3. Marquez la position latérale de la partie mobile B" et redescendez-la (voir Fig. 8).
4. Prenez l'élément de fixation G" (Fig. 7

page précédente), centrez-le par rapport aux marques que vous avez faites (l'élément de fixation est tout près du plafond) et marquez les trous d'ancrage H".

1. Dans le mur, percez les trous aux points marqués avec une mèche de 6 mm (voir Fig. 9).
2. Dans les trous, mettez les goujons (chevilles) livrés, placez l'élément de fixation G" (Fig. 7 - page précédente) et fixez-le au moyen des vis livrées.
3. Soulevez la partie mobile B" au plafond et fixez-la à l'élément de fixation G" en passant les vis livrées dans les trous M" (Fig. 7 - page précédente).

Montage du verre (Fig. 11)

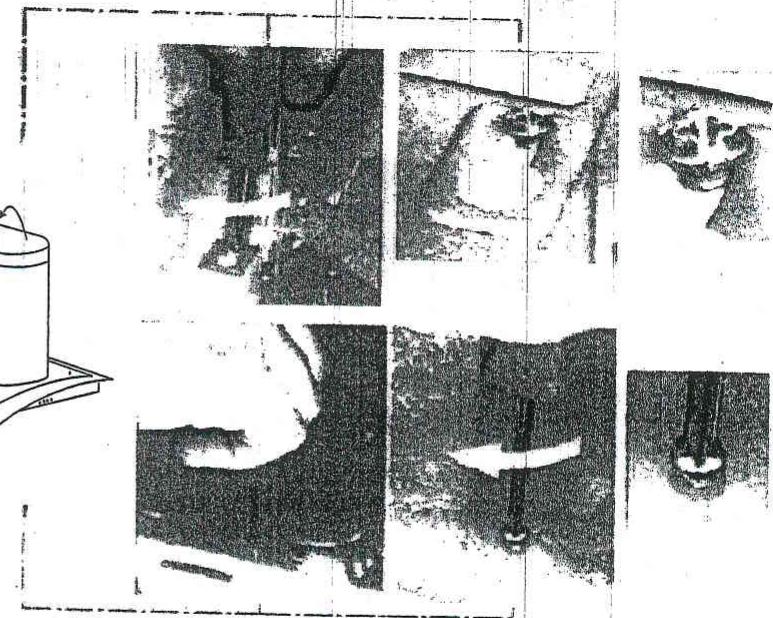

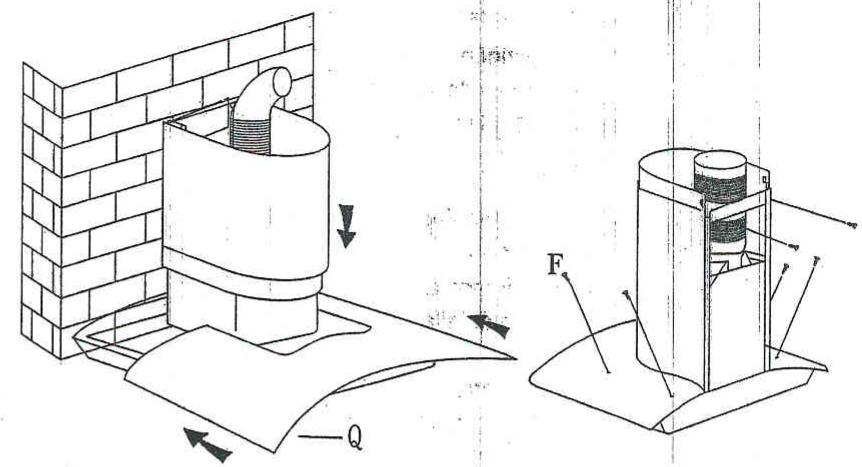

Enlevez les filtres anti-graisse métalliques de la hotte. - Desserrez les deux vis d'ancrage F". Placez le verre Q" sur la face plate supérieure de la hotte et poussez-le vers le mur. Resserrez les vis F" et fixez-les à l'unité. - Vérifiez que le coin d'ancrage est resserré et bien fixé. - Remettez le tuyau de sortie avec la pièce de raccord N. ATTENTION : NE RESSERREZ PAS TROP CES VIS. VOUS POURRIEZ ENDOMMAGER OU DÉFORMER L'UNITÉ.

Fonction d'évacuation

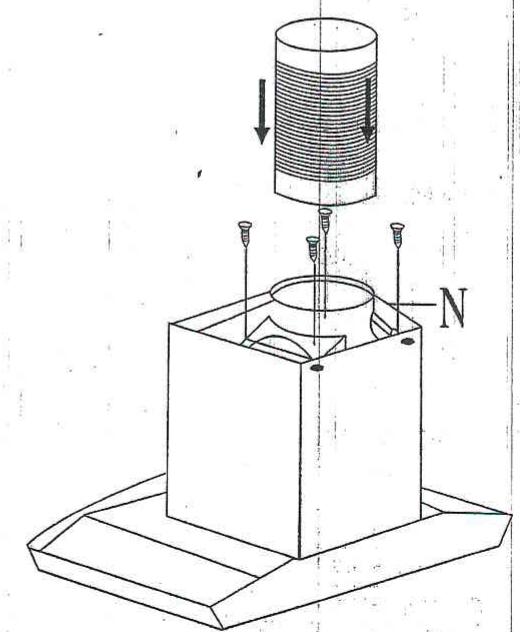

Vérifiez que vous avez mis la pièce de raccord N sur la partie supérieure de la hotte au moyen de deux vis livrées qui font partie de l'emballage (Fig. 1 à droite). Au moyen d'un tuyau de 125 mm de diamètre, reliez la pièce de raccord N

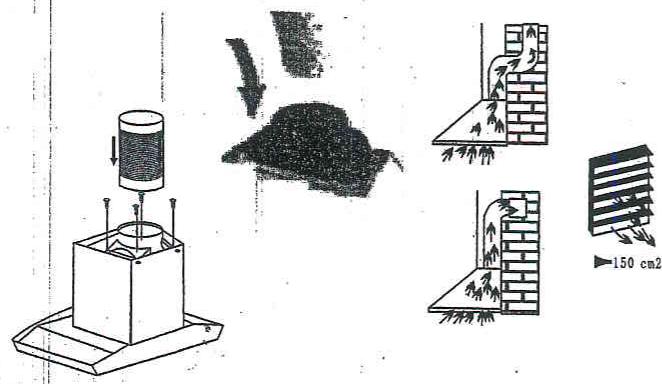

sur la partie supérieure de la hotte (voir Fig. 12) avec le tuyau de sortie de vapeurs de cuisson de 150 cm² de section au moins.

Remarque

En cas où aucun tuyau de sortie n'est à disposition et où la hotte est fixée au mur extérieur d'un immeuble, faites un trou dans le mur qui sera suffisamment grand pour monter un contre-vent de 150 cm² de section au moins et reliez ce contre-vent à la pièce de raccord au moyen d'un tuyau.

Remarque

Pour la fonction d'évacuation, vous aurez besoin d'une petite cheminée de sortie de 125 mm de diamètre, destinée à être utilisée pour le raccordement à la pièce de raccord "N" (Fig. 1 - ci-dessus). Cet élément n'est pas livré avec notre hotte aspirante.

Fonction de l'épurateur d'air (circulation) : La fonction de la hotte aspirante est interchangeable avec celle de l'épurateur d'air dans le cas où aucune sortie des gaz dans l'atmosphère n'existe. Dans ce cas, l'air est recyclé à travers la pièce de raccord. En utilisant l'appareil en régime d'épurateur d'air, vous devez installer deux filtres à charbon actif qui absorberont les vapeurs de cuisson.

Fig. 11

Fig. 12 Fig. 10

Avertissements de sécurité

• Ne permettez jamais aux enfants de démarrer l'appareil. La hotte aspirante n'est destinée qu'à un usage domestique ; elle est inappropriée pour les barbecues, les friteries, les snacks et autres utilisations commerciales.
• Demandez à une personne qualifiée et compétente de réaliser le montage.
• Vous devriez nettoyer régulièrement la hotte et sa grille de filtration afin qu'elle fonctionne bien et sans problèmes. Avant de nettoyer, vérifiez que votre hotte aspirante est mise hors circuit. Nettoyez la hotte selon les instructions du mode d'emploi et veillez à ne pas faire sauter les plombs. En cas de panne de la hotte, appelez le service client.

RÉGLAGE DE VITESSE

Bouton électronique

1. Lorsque vous mettez sous tension, le ronfleur ronfle 5 fois. Le son prouve que l'appareil est mis sous tension.
2. Appuyez sur le poussoir Low, le voyant 1 s'allume, le ronfleur ronfle 1 fois et le moteur fonctionne à bas régime. Réappuyez sur le poussoir et le moteur s'arrête.
3. Appuyez sur le poussoir Mid, le voyant

2 s'allume, le ronfleur ronfle 1 fois et le moteur fonctionne à moyen régime. Réappuyez sur le poussoir et le moteur s'arrête.

1. Appuyez sur le poussoir High, le voyant 3 s'allume, le ronfleur ronfle 1

Voyants indicateurs ① ② ③ ④

fois et le moteur fonctionne à haut régime. Réappuyez sur le poussoir et le moteur s'arrête. 5. Appuyez sur le poussoir Light (éclairage), le voyant 4 et deux ampoules s'allument. En réappuyant sur le poussoir, vous éteignez les ampoules. Le ronfleur ronfle 1 fois lors de chaque enclenchement.

MAINTENANCE

Nettoyage du filtre à charbon anti-graisse

Le tamis du filtre est fabriqué à partir d'un treillis très dense en inox. Ne pas utiliser de nettoyants corrosifs. Maintenez le filtre propre et votre appareil fonctionnera sans

MODELE	Largeur	Comman-de	Type et nbre de filtrres		Nbre et type d'éclairage	Maximum
						m*m*m/h
TCH600C	60 cm	Poussoirs	H1=S1	2	2	Halogène
HDM70C	70 cm	Poussoirs	S1	2	2	Halogène
TCH900C	90 cm	Poussoirs	S1	2	2	Halogène
HDM90C	90 cm	Poussoirs	S1	2	2	Halogène
HDM60C	60 cm	Poussoirs	S1	2	2	Halogène
TCH220C	90 cm	Poussoirs	S1	2	2	Halogène

problème. Veuillez respecter les instructions suivantes.

Procédé 1 : Immergez le tamis du filtre dans l'eau propre à une température de 40 - 50 °C, ajoutez un détergent et laissez agir pendant 2 - 3 minutes. Mettez des gants et nettoyez le tamis avec une brosse molle. Ne poussez pas trop fort, car le tamis est fragile et facilement endommageable.

Procédé 2 : Si cette instruction fait partie du mode d'emploi, il est possible de laver le tamis dans le lave-vaisselle ; réglez la température à environ 60 °C.

Nettoyage de la hotte aspirante

a) Pour protéger le corps principal contre la corrosion, nettoyez la hotte aspirante avec un détergent non corrosif en solution aqueuse tous les deux mois. b) Ne pas utiliser de détergents abrasifs, car ceux-ci pourraient endommager le corps.

c) Ne laissez pas le moteur et d'autres éléments entrer en contact avec l'eau, car l'eau pourrait endommager l'appareil. d) Avant de nettoyer, vérifiez que votre hotte aspirante est mise hors circuit. e) Le filtre à charbon ne devrait pas être exposé à la chaleur. f) Ne pas manipuler le cadre de protection autour du filtre à charbon. En cas de câble ou de fiche défectueux, remplacez-les par un câble souple spécial.

Panne		Cause	Solution
L'éclairage est allumé, mais le moteur ne marche pas.	Ventilateur bloqué.	Débloquez le ventilateur.
	Condensateur défectueux.	Remplacez le condensateur.
	Les paliers du moteur sont endommagés.	Remplacez le moteur.
	Un enroulement interieur du moteur est grillé ou le moteur repand une mauvaise odeur.	Remplacez le moteur.
L'éclairage n'est pas allumé et le moteur ne marche pas.	En dehors des cas cités ci-dessus, contrôlez:
	L'éclairage endommagé.	Remplacez l'éclairage.
	Le cable d'alimentation est déconnecté ou dessré.	Connectez le cable selon le schéma de connexion électrique.
UneGRAISSSE S'ÉCOUTE.	Le clapet de non-retour et l'entrée de ventilation ne sont pas hermétiquement fermés.	Sortez le clapet de non-retour et rendez étanche.
	Une fuite entre l'élement en forme U et le capot.	Enlevez l'élement en forme U et rendez-le étanche en utilisant le savon ou la teinte.
Vibration du corps.	Le ventilateur est endommagé et cause les vibrations	Remplacez le ventilateur.
	Le moteur n'est pas suspendu solidement.	Fixez le moteur solidement.
	Le corps de hotte n'est pas suspendu solidement.	Fixez le corps de hotte solidement.
Évacuation insuffisante.	La distance entre le corps et le founeau est trop grande.	Ajustez la distance.
	Une trop grande circulation de l'air causée par la porte ou les fenêtres ouvertes.	Choisissez un autre lieu d'installation.
L'appareil s'incline.	Les vis de fixation ne sont pas resserrées suffisamment.	Resserrez les vis de fixation et mettez l'appareil à la position horizontale.
	Les vis de suspension ne sont pas resserrées suffisamment.	Resserrez les vis de suspension et mettez l'appareil à la position horizontale.

Avec éclairage halogène

Paramètres électriques	220 V-240 V, 50 Hz
Puisance nominale	230W
Puisance pour l'éclairage	20 W X 2
Puisance du moteur	190 W
Entrainhement	Un moteur
Tours	Régime I Régime II Régime III
Diamètre du tuyau d'air	120 mm
Débit d'air	≥11.8m³/min
Pression d'air	≥250 Pa
Bruit	≤72Db (A)
