AHC625IX - Hotte de cuisine AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	AirLux
Modèle	AHC625IX
Alimentation électrique	220-240 V ~ 50 Hz
Puissance nominale	230 W
Puissance du moteur	190 W
Puissance d'éclairage	2 x 20 W (halogène)
Nombre de vitesses	3 (Low, Mid, High)
Débit d'air max	≥ 11,8 m³/min
Pression d'air	≥ 250 Pa
Niveau sonore	≤ 72 dB(A)
Diamètre du conduit d'évacuation	120 mm (125 mm pour le raccordement)
Type de filtre	Filtre métallique anti-graisse (lavable) + filtre à charbon actif (en option)
Nombre de filtres	2 filtres anti-graisse
Distance minimale au-dessus de la plaque	700 mm
Fonctions	Évacuation ou recyclage (épurateur d'air)
Type de commande	Poussoirs électroniques avec voyants
Installation	Murale uniquement, par un professionnel qualifié
Nettoyage du filtre anti-graisse	À l'eau chaude (40-50°C) avec détergent ou au lave-vaisselle (60°C)
Nettoyage du corps	Détergent non corrosif en solution aqueuse tous les deux mois
Entretien du filtre à charbon	Ne pas exposer à la chaleur, remplacer si nécessaire
Protection	Éclairage basse tension 12 V DC

FOIRE AUX QUESTIONS - AHC625IX AIRLUX

Comment installer la hotte AHC625IX ?

L'installation doit être réalisée par une personne qualifiée. La hotte se fixe au mur à une hauteur minimale de 700 mm au-dessus de la plaque de cuisson. Utilisez les vis et chevilles fournies, percez des trous de 6 mm. Assurez-vous que la hotte est de niveau pour éviter l'accumulation de graisses.

Quels sont les modes de fonctionnement disponibles ?

La hotte peut fonctionner en mode évacuation (air rejeté à l'extérieur via un conduit) ou en mode recyclage (air filtré et réintroduit dans la pièce). Pour le recyclage, vous devez installer des filtres à charbon actif.

Comment nettoyer le filtre anti-graisse ?

Le filtre métallique anti-graisse est lavable. Immergez-le dans de l'eau à 40-50°C avec un détergent doux pendant 2-3 minutes, puis brossez doucement. Il peut aussi passer au lave-vaisselle à 60°C.

Que faire si le moteur ne démarre pas alors que l'éclairage fonctionne ?

Cela peut être dû à un ventilateur bloqué (débloquez-le), un condensateur défectueux (remplacez-le), ou des paliers du moteur endommagés (remplacez le moteur). Si une odeur anormale se dégage, le moteur peut être grillé.

Comment régler la vitesse de la hotte ?

Utilisez les poussoirs électroniques : appuyez sur Low pour la vitesse lente, Mid pour moyenne, High pour rapide. Chaque pression fait clignoter le voyant correspondant et émet un bip. Pour arrêter, réappuyez sur le même poussoir.

Quel entretien régulier est nécessaire ?

Nettoyez le filtre anti-graisse régulièrement (tous les mois environ). Nettoyez le corps de la hotte tous les deux mois avec un détergent non corrosif. N'utilisez pas de produits abrasifs. Avant tout nettoyage, débranchez la hotte.

La hotte vibre ou fait du bruit anormal, que faire ?

Les vibrations peuvent venir d'un ventilateur endommagé (remplacez-le), d'un moteur mal fixé (resserrez les vis), ou d'une hotte mal suspendue (vérifiez la fixation murale). Si le bruit persiste, contactez le service client.

Peut-on utiliser la hotte au-dessus d'une plaque à rayonnement ?

Non, la hotte AHC625IX ne doit pas être installée au-dessus de plaques rayonnantes (type radiant). Elle convient pour les plaques électriques, à gaz ou à induction.

Comment remplacer l'éclairage halogène ?

L'éclairage utilise deux ampoules halogènes de 20 W chacune. Avant de remplacer, mettez la hotte hors tension. Démontez le capot ou l'ampoule selon votre modèle. Respectez la puissance maximale indiquée.

Que faire en cas de fuite de graisse ?

Vérifiez que le clapet de non-retour et l'entrée de ventilation sont bien étanches. Si la fuite provient de l'élément en U, rendez-le étanche avec du savon ou du mastic. Assurez-vous que la hotte est bien horizontale.

MODE D'EMPLOI AHC625IX AIRLUX

1. L'installation doit être réalisée par une personne dûment qualifiée et reconnue compétente.
2. Le fabricant n'assume pas la responsabilité des endommagements ou des incidents consécutifs au non-respect des instructions d'installation présentées dans le texte suivant.

La hotte aux vapeurs doit être connectée à une prise de 220-240V, 50 Hz.

QUALITÉS

1. La hotte aux vapeurs est fabriquée avec des matériaux de haute qualité; sa forme est arrondie et fuselée.
2. Elle est munie de l'électromoteur

puissant et silencieux, du ventilateur centrifuge avec un bas niveau de bruit, du filtre anti-graisse, et est facilement nettoyable.

1. Comme suite à l'utilisation de la platine à circuits imprimés isolée alimentée en basse tension 12 V DC, l'éclairage est moins dangereux.
2. Une construction du tunnel d'air et une forme du déshuileur spéciales, les

impuretés sont séparées immédiatement.

INSTALLATION

1. Avant d'installer, vérifiez que l'endroit est propre afin d'éviter l'aspiration d'éclats de bois et de poussière.
2. L'appareil ne peut pas avoir un tuyau de ventilation commun avec d'autres appareils comme le four à gaz, le four de réchauffage ou le four à air chaud.
3. L'angle de flexion du tuyau de ventilation ne devrait pas être moindre à 120°, ce tuyau doit être mené horizontalement ou doit ascendre du point de départ et doit être amené au mur extérieur.

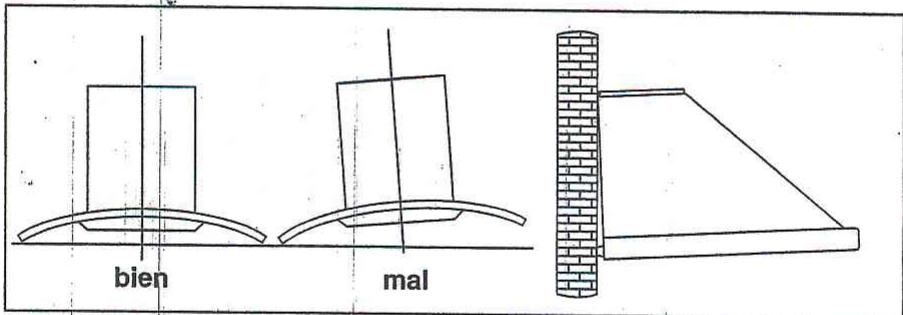

4. L'installation terminée, vérifiez que la hotte aspirante est placée horizontalement afin que les graisses ne puissent pas s'accumuler en un seul endroit.

INSTRUCTIONS D'INSTALLATION

Avant d'installer la hotte, n'oubliez pas de décider si vous

voulez l'utiliser comme appareil à aspiration. Voir page 18 où vous trouverez les différences principales entre les deux.

• Cette hotte aspirante ne doit pas être installée au-dessus de cuisinières avec plaque rayonnante. • Il est recommandé que deux personnes installent la hotte au moins.

Remarque

Votre hotte aspirante Baumatic ne doit être installée qu'au mur. NE PAS PLACER la hotte à moins de 700 mm (70 cm) au-dessus de la plaque de cuisson.

1. Retirez les filtres anti-graisse métalliques (voir Fig. 1).

„E“ (voir Fig. 2). Si la hotte est munie d'un œillet de suspension, celui-ci peut vous servir de repère pour marquer les trous à percer.

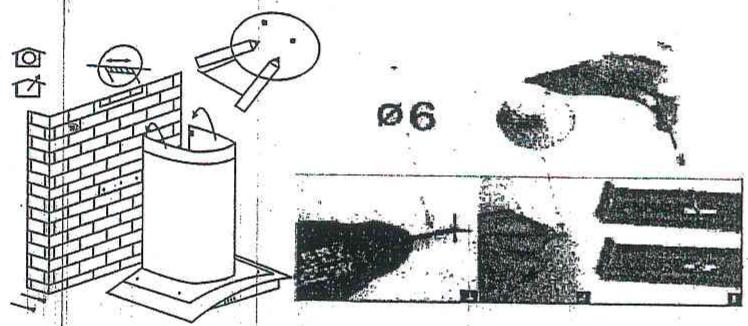

1. Percez les trous dans le mur aux points marqués avec une mèche de 6 mm (voir Fig. 3).
2. Insérez les chevilles dans les trous et vissez les vis auxiliaires à moitié (voir Fig. 4).
3. Accrochez la hotte sur les vis (voir Fig. 5) et fixez-la au mur en serrant complètement les vis auxiliaires et les vis d'ancrage (page suivante).

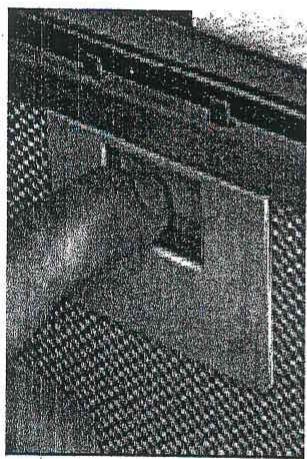

Fig. 1 - Filtre anti-graisse

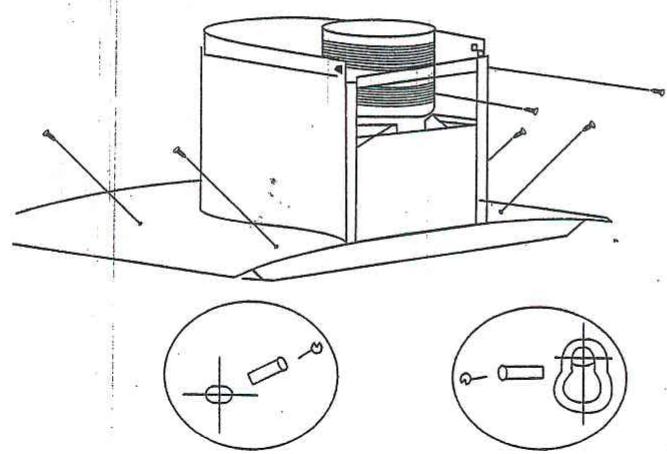

1. Placez la hotte contre le mur et marquez la position des trous à percer selon la figure ci-dessous. Ces trous auxiliaires sont présentés dans la Fig. 2 à la page suivante et marqués „D“ avec les trous d'ancrage.
2. (FONCTION D'ASPIRATION SEULEMENT) Installez la pièce de raccord sur la partie supérieure de la hotte (voir Fig. 6). Puis, raccordez le tuyau de sortie à la pièce de raccord de la manière indiquée ci-

dessous. N'oubliez pas que ce tuyau doit correspondre aux spécifications relatives aux régimes d'évacuation /

de nettoyage d'air (circulation).

Fig. 2 – Vue arrière de la hotte

Après avoir installé votre hotte, vous pouvez monter le tuyau.

1. Prenez deux capots « A » et « B » :
2. Placez la partie basse du capot « A » sur le sommet de la hotte et veillez à bien ajuster la position des agrafes de capot (marquées « X » dans la Fig. 7) sur la partie arrière de la

hotte.

1. Fixez le capot « A » sur la hotte à l'aide de deux vis « K » fournies dans un sachet avec l'accessoire (Fig. 7).
2. Soulevez la partie mobile « B » jusqu'au plafond et vérifiez qu'elle est à la verticale.

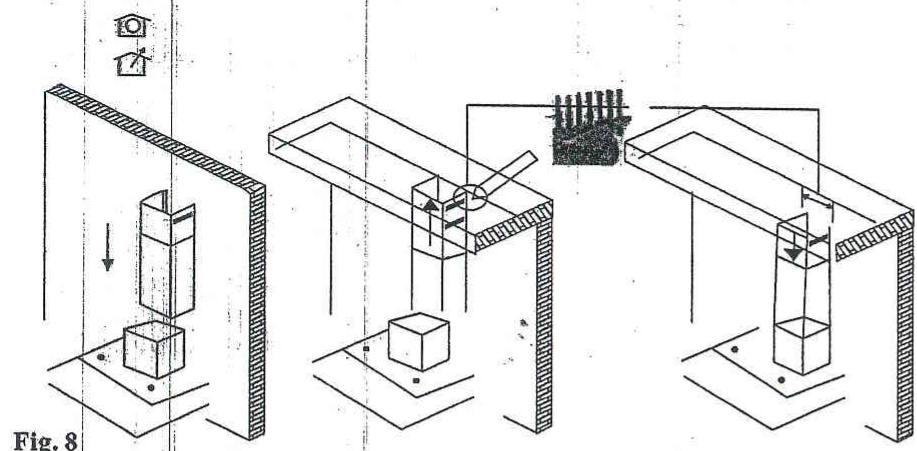

3. Marquez la position latérale de la partie mobile « B » et redescendez-la (voir Fig. 8).

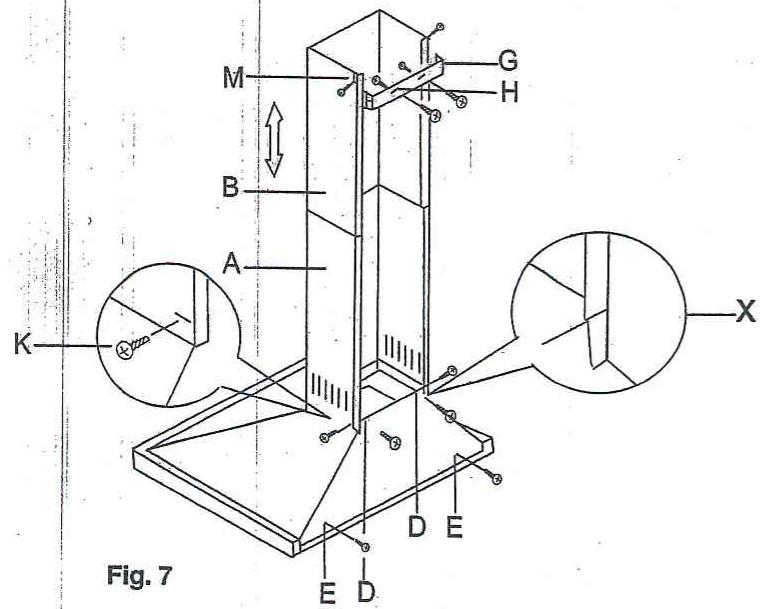

4. Prenez l'élément de fixation « G » (Fig. 7

page précédente), centrez-le par rapport aux marques que vous avez faites (l'élément de fixation est tout près du plafond) et marquez les trous d'ancrage (« H »).

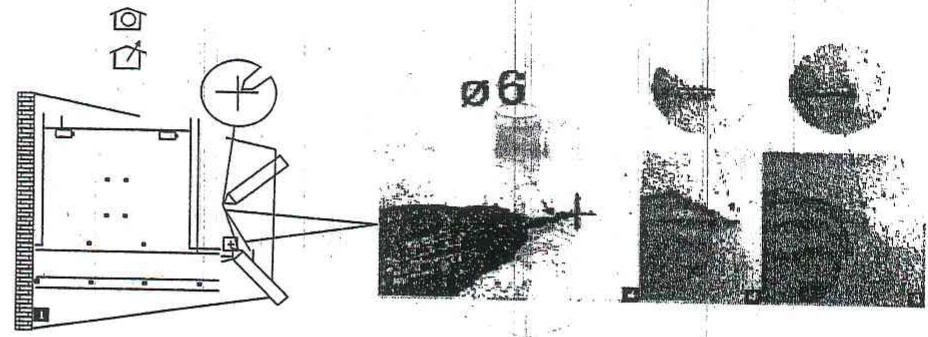

1. Dans le mur, percez les trous aux points marqués avec une mèche de 6 mm (voir Fig. 9).
2. Dans les trous, mettez les goujons (chevilles) livrés, placez l'élément de fixation « G » (Fig. 7 – page précédente) et fixez-le au moyen des vis livrées.
3. Soulevez la partie mobile « B » au plafond et fixez-la à l'élément de fixation « G » de façon à passer les vis livrées dans les trous « M » (Fig. 7 – page précédente).

Montage du verre (Fig. 11)

• Enlevez les filtres anti-graisse métalliques de la hotte aspirante. • Desserrez les deux vis d'ancrage « F ». - Placez le verre « Q » sur la face plate supérieure de la hotte et poussez-le vers le mur. - Resserrez les vis « F » et fixez-les à l'unité. • Vérifiez que le coin d'ancrage est resserré et bien fixé. - Remettez le tuyau de sortie avec la pièce de raccord « N ». - ATTENTION : NE RESSERREZ PAS TROP CES VIS. VOUS POURRIEZ ENDOMMAGER OU DÉFORMER L'UNITÉ.

Fonction d'évacuation

Vérifiez que vous avez mis la pièce de raccord « N » sur la partie supérieure de la hotte aspirante au moyen de deux vis livrées qui font partie de l'emballage (Fig. 1 à droite). Au moyen d'un tuyau de 125 mm de diamètre, reliez la pièce de raccord (N)

sur la partie supérieure de la hotte (voir Fig. 12) avec le tuyau de sortie des vapeurs de cuisson d'une section d'au moins 150 cm².

Remarque

En cas d'absence de tuyau de sortie et si la hotte aspirante est fixée au mur extérieur d'un immeuble, faites un trou dans le mur suffisamment grand pour monter un contre-vent d'une section d'au moins 150 cm² et reliez ce contre-vent à la pièce de raccord au moyen d'un tuyau.

Remarque

Pour la fonction d'évacuation, vous aurez besoin d'une petite cheminée de sortie de 125 mm de diamètre destinée à être utilisée pour le raccordement à la pièce de raccord « N » (Fig. 1 - ci-dessus). Cet élément n'est pas livré avec notre hotte aspirante.

Fonction de l'épurateur d'air (circulation)

La fonction de la hotte aspirante est interchangeable avec celle de l'épurateur d'air dans le cas où aucune sortie des gaz dans l'atmosphère n'existe.

Dans ce cas, l'air est recyclé à travers la pièce de raccord. En utilisant l'appareil en régime d'épurateur d'air, vous devez installer deux filtres à charbon actif qui absorberont les vapeurs de cuisson.

Avertissements de sécurité

• Ne laissez jamais les enfants démarrer l'appareil.
• La hotte aspirante est destinée uniquement à un usage domestique ; elle ne convient pas aux barbecues, aux friteries, aux snacks ni à tout autre usage commercial.
• Confiez le montage à une personne qualifiée et compétente.
• Nettoyez régulièrement la hotte et son filtre à graisse pour garantir un fonctionnement optimal et sans problème.
• Avant tout nettoyage, assurez-vous que la hotte est hors tension.
• Nettoyez la hotte conformément aux instructions du mode d'emploi et veillez à ne pas faire disjoncter le disjoncteur.
• En cas de panne, contactez le service client.

RÉGLAGE DE VITESSE

Bouton électronique

1. Mettez l'appareil sous tension ; le buzzer retentit 5 fois, indiquant que l'appareil est alimenté.
2. Appuyez sur le bouton Low : le voyant 1 s'allume, le buzzer retentit une fois et le moteur fonctionne à basse vitesse. Appuyez à nouveau sur le bouton pour arrêter le moteur.
3. Appuyez sur le bouton Mid : le voyant

2 s'allume, le buzzer retentit une fois et le moteur fonctionne à vitesse moyenne. Appuyez à nouveau sur le bouton pour arrêter le moteur.

1. Appuyez sur le bouton High : le voyant 3 s'allume, le buzzer retentit une fois

Voyant lumineux ① ② ③ ④

fois et le moteur fonctionne à haut régime. Réappuyez sur le poussoir et le moteur s'arrête.

1. Appuyez sur le poussoir Light (éclairage), le voyant 4 et deux ampoules s'allument. En réappuyant sur le poussoir, vous éteignez les ampoules. Le ronfleur ronfle 1 fois lors de chaque enfoncement.

MAINTENANCE

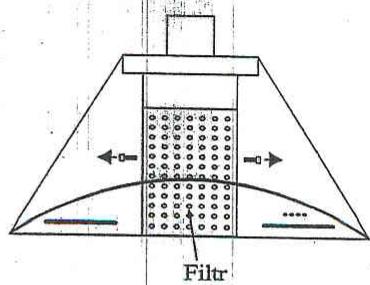

Nettoyage du filtre à charbon anti-graisse

Le tamis de filtre est fabriqué à partir d'un treillis très dense en inox. Ne pas utiliser de nettoyants corrosifs. Maintenez le filtre propre et votre appareil fonctionnera sans

MODELE	Largeur	Comman-de	Type et nbre de filtres		Nbre et typed'éclairage		Maximum
							m*m*m/h
TCH600C	60 cm	Poussoirs	H1=S1	2	2	Halogène	750
HDM70C	70 cm	Poussoirs	S1	2	2	Halogène	750
TCH900C	90 cm	Poussoirs	S1	2	2	Halogène	750
HDM90C	90 cm	Poussoirs	S1	2	2	Halogène	750
HDM60C	60 cm	Poussoirs	S1	2	2	Halogène	750
TCH220C	90 cm	Poussoirs	S1	2	2	Halogène	750

problème. Veuillez respecter les instructions suivantes.

Procédé 1 : Immergez le tamis de filtre dans l'eau propre à une température de 40 - 50 °C, ajoutez un détergent et laissez agir pendant 2 - 3 minutes. Mettez des gants et nettoyez le tamis avec une brosse molle. Ne poussez pas trop, car le tamis est fragile et facilement endommageable.

Procédé 2 : Si cette instruction fait partie du mode d'emploi, il est possible de laver le tamis dans le lave-vaisselle ; réglez la température à 60 °C environ.

Nettoyage de la hotte aspirante

a) Pour protéger le corps principal contre la corrosion, nettoyez la hotte aspirante avec un détergent non corrosif en solution aqueuse tous les deux mois. b) N'utilisez pas de détergents abrasifs, car ceux-ci pourraient endommager le corps.

c) Ne laissez pas le moteur et d'autres éléments entrer en contact avec l'eau, car l'eau pourrait endommager l'appareil. d) Avant de nettoyer, vérifiez que votre hotte aspirante est mise hors circuit. e) Le filtre à charbon ne devrait pas être exposé à la chaleur. f) Ne manipulez pas le cadre de protection autour du filtre à charbon. Si le câble ou la fiche ne sont pas en ordre, remplacez-les par un câble souple spécial.

Panne			Cause	Solution
L'éclairage est allumé, mais le moteur ne marche pas.		Ventilateur bloqué.		Débloquez le ventilateur.
		Condensateur défectueux.		Remplacez le condensateur.
		Les paliers du moteur sont endommagés.		Remplacez le moteur.
		Un enroulement intérieur du moteur est grillé ou le moteur répand une mauvaise odeur.		Remplacez le moteur.
L'éclairage n'est pas allumé et le moteur ne marche pas.		En dehors des cas cités ci-dessus, contrôlez:
		L'éclairage endommagé.		Remplacez l'éclairage.
		Le câble d'alimentation est déconnecté ou desserré.		Connectez le câble selon le schéma de connexion électrique.
Une graisse s'écoule.		Le clapet de non-retour et l'entrée de ventilation ne sont pas hermétiquement fermés.		Sortez le clapet de non-retour et rendez étanche.
		Une fuite entre l'élément en forme U et le capot.		Enlevez l'élément en forme U et rendez-le étanche en utilisant le savon ou la teinte.
Vibration du corps.		Le ventilateur est endommagé et cause les vibrations		Remplacez le ventilateur.
		Le moteur n'est pas suspendu solidement.		Fixez le moteur solidement.
		Le corps de hotte n'est pas suspendu solidement.		Fixez le corps de hotte solidement.
Évacuation insuffisante.		La distance entre le corps et le fourneau est trop grande.		Ajustez la distance.
		Une trop grande circulation de l'air causée par la porte ou les fenêtres ouvertes.		Choisissez un autre lieu d'installation.
L'appareil s'incline.		Les vis de fixation ne sont pas resserrées suffisamment.		Resserrez les vis de fixation et mettez l'appareil à la position horizontale.
		Les vis de suspension ne sont pas resserrées suffisamment.		Resserrez les vis de suspension et mettez l'appareil à la position horizontale.

Avec éclairage halogène

Paramètres électriques	220 V-240 V, 50 Hz
Puissance nominale	230W
Puissance pour l'éclairage	20 W X 2
Puissance du moteur	190 W
Entraînement	Un moteur
Tours	Régime I Régime II	Régime III
Diamètre du tuyau d'air	120 mm
Débit d'air	≥ 11.8m3/min
Pression d'air	≥ 250 Pa
Bruit	≤ 72Db (A)
