Type de produit	Réfrigérateur encastrable
Capacité totale brute	260 litres
Capacité nette du réfrigérateur	237 litres
Capacité nette du congélateur	23 litres
Dimensions (H x L x P)	177 cm x 56 cm x 55 cm
Poids	60 kg
Classe énergétique	A++
Niveau sonore	39 dB
Type de froid	Froid statique
Fonctions principales	Contrôle de la température, éclairage LED, compartiment à légumes
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, dégivrage manuel
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Liebherr
Installation	Encastrable, nécessite un espace de ventilation adéquat
Informations supplémentaires	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - IKP1660 LIEBHERR

Comment régler la température du réfrigérateur LIEBHERR IKP1660 ?

Pour régler la température, appuyez sur le bouton de réglage de la température et utilisez les flèches pour sélectionner la température souhaitée. La température recommandée est de 4°C.

Que faire si mon réfrigérateur ne refroidit pas ?

Vérifiez que le thermostat est réglé sur la bonne température. Assurez-vous également que les ventilations ne sont pas obstruées et que le réfrigérateur est bien branché.

Comment dégivrer le LIEBHERR IKP1660 ?

Débranchez le réfrigérateur et laissez la porte ouverte. Placez des serviettes pour recueillir l'eau qui s'écoule. Ne pas utiliser d'objets pointus pour accélérer le processus de dégivrage.

Quels sont les dimensions du réfrigérateur LIEBHERR IKP1660 ?

Les dimensions du réfrigérateur sont 55 cm de largeur, 125 cm de hauteur et 62 cm de profondeur.

Comment nettoyer les étagères du LIEBHERR IKP1660 ?

Les étagères peuvent être retirées et nettoyées avec de l'eau savonneuse. Évitez les produits abrasifs pour ne pas rayer le verre.

Quelle est la durée de garantie du LIEBHERR IKP1660 ?

Le réfrigérateur est généralement garanti pendant 2 ans, mais il est conseillé de vérifier le certificat de garantie pour des détails spécifiques.

Que faire si le réfrigérateur émet des bruits étranges ?

Vérifiez que le réfrigérateur est bien de niveau et que rien ne bloque le ventilateur. Des bruits de cliquetis peuvent être normaux lors du fonctionnement du compresseur.

Comment savoir si le joint de porte est endommagé ?

Vérifiez s'il y a des fissures ou des déchirures sur le joint. Vous pouvez également effectuer un test de papier : fermez la porte sur un morceau de papier. Si vous pouvez le retirer facilement, le joint peut être usé.

Le réfrigérateur a une odeur désagréable, que faire ?

Videz le réfrigérateur et nettoyez-le avec une solution de bicarbonate de soude et d'eau. Vérifiez également les aliments pour des produits périmés.

Comment réinitialiser le réfrigérateur LIEBHERR IKP1660 ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à réinitialiser les paramètres.

MODE D'EMPLOI IKP1660 LIEBHERR

1 Vue d'ensemble de l'appareil. 2

1.1 Vue d'ensemble de l'appareil et de ses équipements. 2

1.2 Domaine d'application de l'appareil 2

1.3 Conformité 3

1.4 Dimensions hors tout de l'appareil 3

1.5 Economiser de I'energie 3

2 Consignes de sécurité generales 3

3 Eléments de commande et d'affichage 5

3.1 Eléments de commande et de contrôle 5

3.2 Affichage de la températe 5

4 Mise en service. 5

4.1 Transport de l'appareil 5

4.2 Mise en place de l'appareil 5

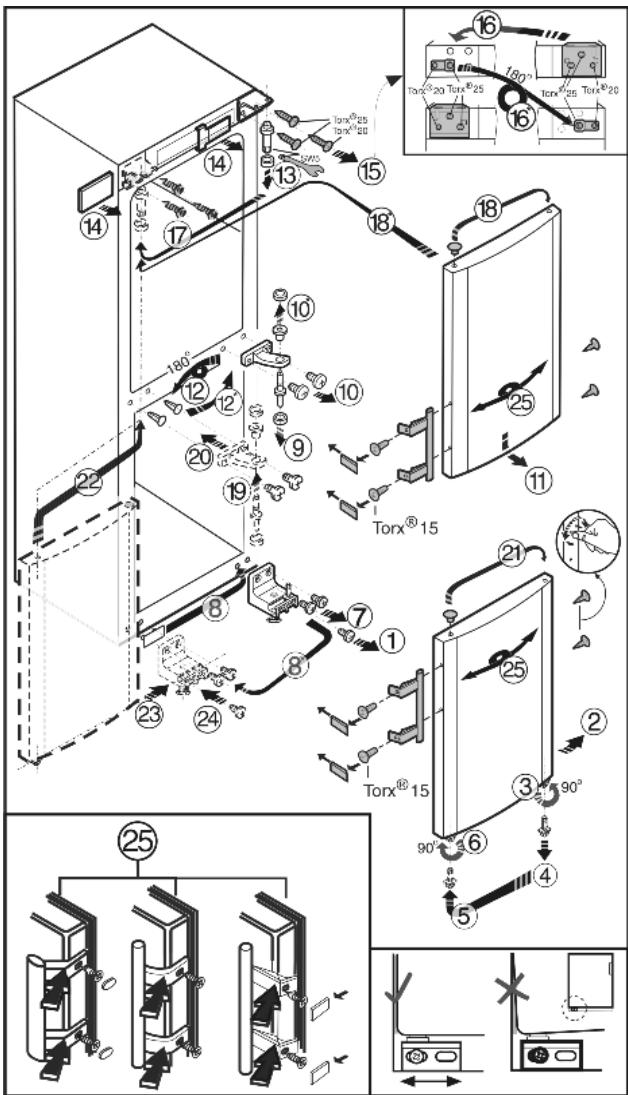

4.3 Remplacement de la bute de porte.. 6

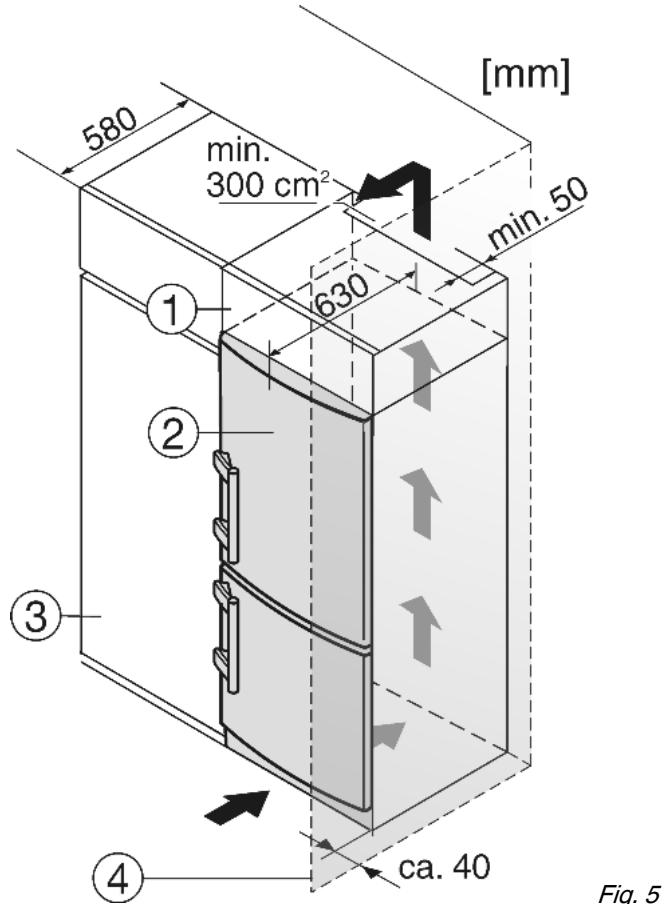

4.4 Insertion entre deux éléments de cuisine 6

4.5 Eliminer l'emballage 6

4.6 Brancher l'appareil 7

4.7 Enclencher l'appareil. 7

5 Commande. 7

5.1 Alarmedeporte.. 7

5.2 Alarmede température 7

5.3 Refrigerateur 7

6.1 Dégiverre avec le mode NoFrost 10

6.2 Nettoyage de l'appareil 10

6.3 Remplacer la lampe à DEL de l'éclairage interieur... 11

6.4 S.A.V. 11

7 Dysfonctionnements 11

8.1 Eteindre l'appareil 12

8.2 Mise hors service 12

9 Eliminer l'appareil. 12

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoit nous nous réservons le droit de modifier la forme, l'équipment et la technique de nos apparèils. Nous vous remercions de votre compréhension.

Afin de découvert tous les avantages de votre nouvel apparil, nous vous prions de dire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphe s ne concernant que certains apparéils sont indiqués par un astérisque (^*)

Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .

1 Vue d'ensemble de l'appareil

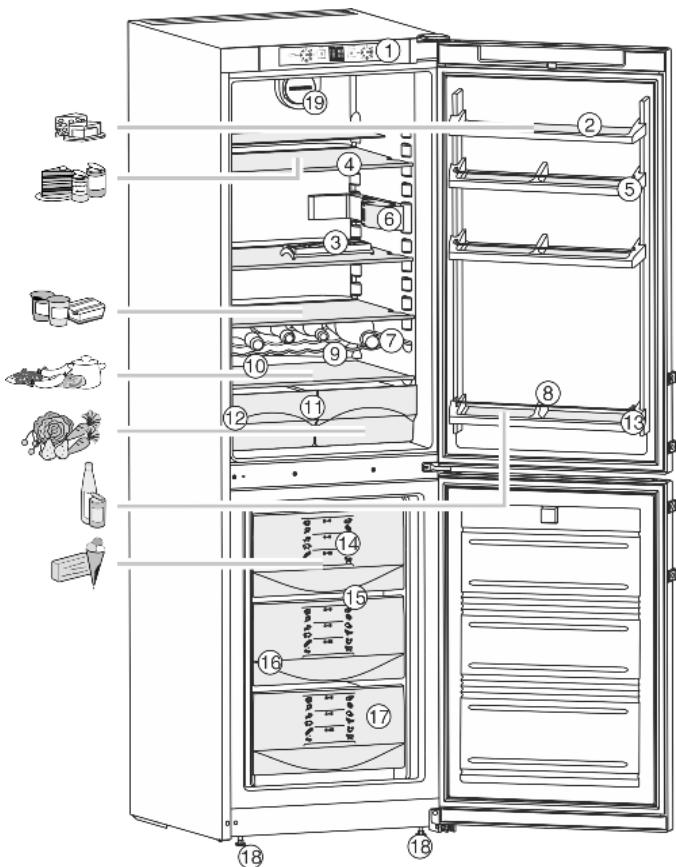

1.1 Vue d'ensemble de l'appareil et de ses équipements

Remarque

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

Fig. 1

(1) Éléments de commande et de contrôle
(2) Compartiment à beurre
(3) Compartiment à oeufs
(4) Surfaces de rangement, modulables
(5) Balconnet de contre-porte, modulable
(6) Eclairage interieur
(7)Grille de maintien des bouteilles
(8) Cloison de maintainier pour bouteilles et conserves, modulable
(9) Ecoulement de l'eau de dégivrage
(10) Zone la plus froide

(11) Bacs à légumes

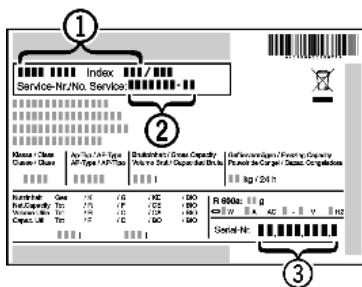

(12) Plaque signalétique
(13) Balconnet à bouteilles

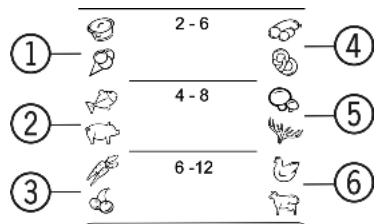

(14) Système d'info

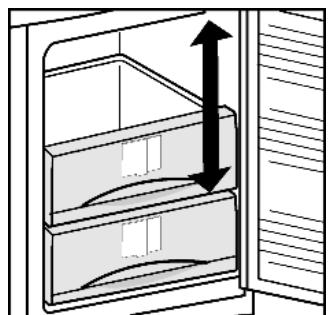

(15) VarioSpace
(16) Tiroir de congélation
(17)Bacàgaçons
(18) Pieds réglibes à l'avant, roulettes de transport à l'arrière
(19) Ventilateur

1.2 Domaine d'application de l'appareil Utilisation conforme

L'appareil est exclusivement destiné au rafraîchissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation

• dans des cuisines domestiques, des cham-bres d'hôtes,
• par des clients dans des maisons de campagne, des hotels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs Médicaux 2007/47/CE
• Utilisation dans des zones à risque d'explosion

Une utilisation incorrecte de l'appareil peut cause la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est concu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre apparéil est idiquée sur la plaque signa-létique.

Remarque

Respecter les températures ambantes indiquées pour garantir un parfait fonctionnement.

Classe clima-tique	pour des températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôle. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

Remarque pour les instituts de contrôle :

Effectuer les contrôles selon la consigne des normes et directives en vigueur.

La préparation et le contrôle des appareils doivent être effectuels ennant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.

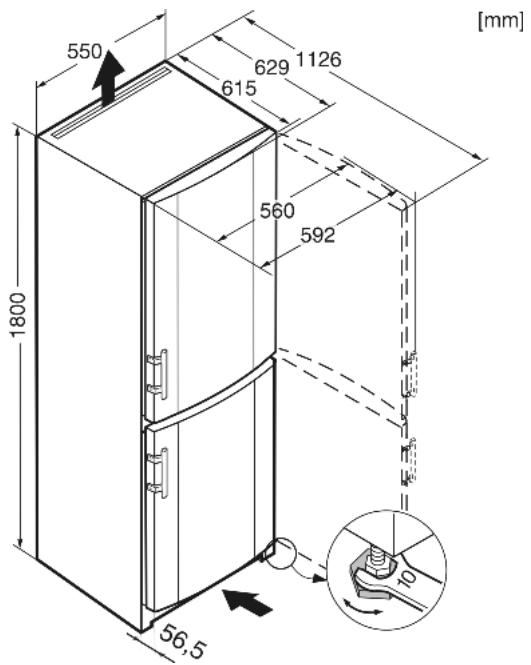

1.4 Dimensions hors tout de l'appareil

Fig. 2

1.5 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvir les ouvertures ou les grilles d'aération.
• Toujours laisser dégagées les fentes d'airation du ventilateur.
• Ne pas exposer l'appareil au rayons directs du soleil, à côté d'une cusinière, d'un apparéil de chauffage ou similaire.
• La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiente (voir 1.2).
• Ouvrir l'appareil le plus brievement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
• Ranger les denrées alimentaires en les triant (voir Vue d'ensemble de l'appareil).
• Conserver tous les alimentents dans leur emballage et couverts. Ceci permet d'éviter la formation de givre.
  Sortir les alimentés pendant le temps strictement nécessaire pour qu'ils ne se rechauffent pas.
• Pour ranger des alimentés chauds : les laisser refroidir à la température régnant dans la pierce.
• Décongeler les produits congelés dans le réfrigérateur.
• En cas d'absence prolongée pendant les vacances, vider le compartmenté réfrigération et l'éteindre.

Les dépôts de poussière augmentent la consommation d'énergie:

• Une fois par an, dégiver re réfrigérateur avec l'échangeur de chaleur - grille en métal au dos de l'appareil.

2 Consignes de sécurité générales

Dangers pour l'utilisateur :

• Cet apparéil peut être utilisé par des enfantsès 8 ans et plus, ainsi que des personneslescapacitésphysiques,sensorielles oumentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et

comprénten les dangers en résultat. Les enfants ne doivent pas journé avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doit pas été réalisés par des enfants sans surveillance.

• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le cable.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le cable de raccord au réseau. Ne pas utiliser l'appareil avec un cable de raccord au réseau défectueux.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S.A.V ou tout autre technicianique qualifié.
• Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conservez précieusement ce mode d'emploi et remettez-le éventuellesment au nouveau propriétaire de l'appareil.
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace interieur et ne sont pas adaptées à l'éclairage de la pierce.

Risque d'incendie :

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présenteaucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.

• Ne pas endommager les tubes du circuit frigorifique.

• Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, apparèils de chauffage, sorbettières, etc.).

• En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximé du point de sortie. Bien aérer la piece. Informer le service après-vente.

• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.

• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas ymettre le feu.

• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évienttement échéppé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs :

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Preindre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glacons).

Risque de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des apparèils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque dépréciement :

• Ne pasmettre les mains dans la charniere lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

Le symbole peut se couver sur le compréseur. Il se refère à l'huile dans le compréseur et signale le danger suivant: Peut être mortel en cas d'in-gestion ou de pénétration dans les voies respira-toires. Cet averissement est important lors du recyclage. Il n'y a aucun danger pendant le fon-ctionnement normal.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3 Éléments de commande et d'affichage

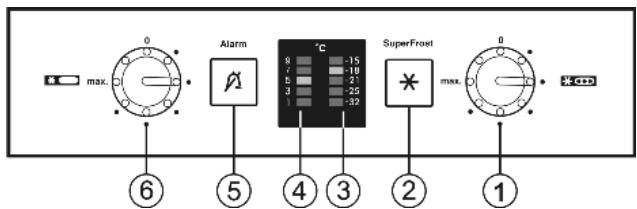

3.1 Éléments de commande et de contrôle

Fig. 3
(1) Thermostat du congelasteur
(2) Touche SuperFrost
(3) Indicateur de températe du congélateur

(4) Indicateur de température du réfrigérateur

(5) Touche alarme

(6) Thermostat du réfrigérateur

3.2 Affichage de la température

Sont affichés en service normal :

• la température paramétrée de réfrigération

L'affichage de la température clignote :
- le réglage de la température est modifié

4 Mise en service

4.1 Transport de l'appareil

ATTENTION

Risque de blessure et d'endommagement du à un transport incorrect!

Transporter l'appareil emballe.
Transporter l'appareilABOUT.
Ne pas transporter l'appareil seul.

4.2 Mise en place de l'appareil

AVERTISSEMENT

Risque d'incendie du à l'humidité !

Lorsque des pièces sous tension ou le cable de raccordement au secteur deviennent humides, un court-circuit peut se produit.
L'appareil a eté concu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

AVERTISSEMENT

Danger de brûlures par court-circuit!

Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrêté d'un autre appareil, ils peuvent être endommages à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le cable d'alimentation.
Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrière de l'appareil.

AVERTISSEMENT

Risque d'incendie du au fluide réfrigerant!

Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.

Veiller à ne pas endommager les tubes du circuit frigorifique.

AVERTISSEMENT

Risque d'endommagement et d'incendie!

Ne pas placer un apparéil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l' apparéil!

AVERTISSEMENT

Risque d'incendie et d'endommagement du au blocage des ouvertures d'aération!
Toujours laisser les ouvertures d'airation libres. Toujours veiller à une bonne ventilation de l'appareil!

ATTENTION

Risque d'endommagement du à l'eau de condensation!

Ne pas placer l'appareil directement a cote d'un autre réfrigerateur/congélateur.

En cas de dégats à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.
Le sol au lieu d'emplacement doit etre horizontal et plan.
Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
Toujours placer l'arriere de l'appareil contre le mur.
Ne déplacer l'appareil qu'a vide.
Ne pasmettre en place l'appareil sans avoir recours a une aide.
Plus l'appareil contient de réfrigerant R 600a, plus grand doit être le local dans lequel il se調查. Dans de petits locaux, une fuite pourrait entraîner la formation d'un mélange gaz-air combustible. Selon la norme EN 378, le local d'installation doit être par 11 g de réfrigerant R 600a d'au moins 1m^3 . La quantité de réfrigerant de votre apparéil figure sur la plaque signalétique à l'intérieur de l'appareil.
Enlever le cable de raccord de la paroi arrête de l'appareil. Enlever le porte-cable, sinon des bruits dus aux vibrations surgissant!
Retirer les films de protection des cordures.
Enlever tous les auxiliaires de transport.
Eliminer l'emballage (voir 4.5).

Remarque

Nettoyer l'appareil (voir 6.2).

Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Remplacement de la butée de porte

Si nécessaire, vous pouvez changer le sens d'ouverture de la porte.

Assurez-vous que vous disposez des outils suivants :

Torx® 25
Torx® 20
Torx® 15
□ tournevis
clé fournie
ou deuxieme personne pour le travail de montage.

ATTENTION

Risque de blessures lorsque la porte culbute!

Bien tener la porte
Déposer la porteprudemment.

Fig. 4

Respectez l'ordre prescrit.

4.4 Insertion entre deux éléments de cuisine

(1) Elément haut
(2) Appareil
(3) Placard de cuisine
(4) Mur

L'appareil peut être entouré de meubles de cuisine. Pour adapter l'appareil Fig. 5 (2) à la hauteur des placards de la cuisine intégrée, on peut placer un élément haut Fig. 5 (1) audressus de l'appareil.

En cas de réaménagement avec des buffets de cuisine (profondeur max. 580 mm), l'appareil peut être installé directement à côté d'unbuffet Fig. 5 (3). La porte de l'appareil se trouve latéralement à 34 mm et au milieu de l'appareil à 50 mm par rapport à la façade du buffet. Elle s'ouvre et se ferme ainsi facilement.

Exigences de ventilation :

• Sur la paroi arrêté de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute.
• La section de ventilation sous plafond doit être de 300~cm^2 minimum.
• Plus la section de ventilation est grande, plus l'appareil marche de manière économique.

Si l'appareil est installé avec les charnières à côté d'un mur Fig. 5 (4), la distance entre l'appareil et le mur doit être de 40mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.

4.5 Eliminer l'emballage

AVERTISSEMENT

Risque d'etouffement avec les films et materiaux d'emballage!

Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matérielaux recyclables :

• carton ondulé / carton
• pièces en polystyrene expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylène
• cadres en bois cloués avec plaque de polyéthylène*
  Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

4.6 Brancher l'appareil

ATTENTION

Raccordement incorrect!

Détérioration de l'électronique.

Ne pas utiliser d'ondulesurs ilot.
Ne pas utiliser de prise économique d'énergie.

AVERTISSEMENT

Raccordement incorrect!

Incendie.

Ne pas utiliser de rallonge électrique.
Ne pas utiliser de barres de distribution.

Le type de courant (courant alternatively) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

La prise de courant doit être bien accessible afin de pouvoir débrancherrapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrriere de I'appareil.

Vérifier l'alimentation électrique.
Enficher la prise de courant.

4.7 Enclencher l'appareil

Mettre en marche l'appareil avec compartment congestion environ 4 heures avant d'introduire les premiers produits à congeler.

Déposer les produits à congefer uniquement lorsque la touche alarme est éteinte.

Tournier le thermostat du compartmenting congelateur Fig. 3 (1) vers la droite à l'aide d'une piece de monnaie.
Tournier le thermostat du compartmenté réfrigérateur Fig. 3 (6) vers la droite à l'aide d'une piece de monnaie.
Les affichages de tempéature s'allument.
L'éclairage interieur s'allume.
La touche alarme Fig. 3 (5) s'allume.

5 Commande

5.1 Alarme de porte

Pour le compartment réfrigerateur et congélateur Si la porte reste ouverte pendant plus de secondes, l'avertisseur sonore retentit.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est refermée.

5.1.1 Arrête l'alarme de porte

L'avertisseur sonore peut etre arrete lorsque la porte est ouverte.Le signal restera eteint aussi longtemps que la porte est ouverte.

Appuyer sur la touche Alarme Fig. 3 (5).
L'alarme de porte s'arrête.

5.2 Alarme de température

Lorsque la température de congélation n'est pas assez froide, un aver剌seur sonore retentit.

L'affichage de la température clignote en même temps que la touche Alarme.

La cause d'une température trop élevée peut être :

• l'introduction d'aliments frais chauds
• l'entrée d'une quantité trop importante d'air ambiant chaud lors du réarrangement et de l'enlèvement d'aliments
• une panne de courant prolongée
• une défectuosité de l'appareil

L'advertisseur sonore s'éteint automatiquement et la touche Alarme Fig. 3 (5) s'éteint et l'affichage de températe arrêté de clignoter lorsque la températe revient à la normale.

Lorsque I'etat d'alarme persiste: (voir Dysfonctionnements).

Remarque

Les alimentés peuvent s'avarier si la température n'est pas suffisamment froide.

Vérifier la qualité des aliments. Ne pas consommer les aliments avariés.

5.2.1 Arrête l'alarme de température

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.

Appuyer sur la touche Alarme Fig. 3 (5).
L'avertisseur sonore s'arrête.

5.3 Refrigerateur

La circulation naturelle de l'air dans le réfrigerateur permet de creer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à legumes et sur la paroi arrêté. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

5.3.1 Refroidir des alimentes

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.

Toujours maintainir les fentes d'aération du ventilateur déga- gées.

Toujours placer les alimentes facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserve. (voir Vue d'ensemble de l'appareil)
Pour le conditionnement, utiliser des recipients réutilisables en plastique, métal, aluminium ou verre et du film transpar- rent.
Toujours conserver les liquides et les alimentés qui prennant ou dégagent facilement les odeurs ou le goût dans des reci-pients fermés ou couverts.

Toujours entreposer ou emballer séparément les alimentés dégageant de l'éthylène et sensibles à l'éthylène, comme les fruits, légumes, salades, etc. pour ne pas réduire leur durée de conservation. Par ex. ne jamais entreprises ensemble des tomates avec des kiwis ou du chou.
Ne pas entreposer les alimentes trop pres les uns des autres afin que l'air puisse circuler.
Pour éviter que les bouteilles ne se renversent, déplacer le porte-bouteille.

5.3.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des alimentés

La consommation croissant de plats cuinés à l'avance et d'autres alimentés facilement péissables, qui réagissant de manière sensible en cas d'interruption de la châne du froid, requiérènt une maîtrise exacte de la température lors du transport et du stockage. Dans les foyer, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des alimentés.

Respect de la température

Entreposer les alimentents les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.
Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.
Eviter d'ouvrir la portetrop fréquement.
Respecter les règles relatives à l'hygiène des alimentés

Régles relatives à l'hygiène des alimentés

Sortir les alimentés de leur emballage extérieur avant de les entreprises dans le réfrigérateur (exemple : emballage des packs de yaours).
Toujours emballer les alimentés séparément pour éviter toute "contamination" entre les alimentés.
Ranger les alimentés de sorte à ce que l'air puisse circuler librement entre ces derniers.
Avoir recours aux instructions de service, surtout pour les questions d'entretien.
Nettoyer régulierement l'intérieur de l'appareil avec un détergent (les pieces métalliques avec un produit non-oxydant).

5.3.3 Régler la températe

La température peut se régler entre le point 1. (température la plus élevée, puissance de refroidissement la plus faible) et le max. (température la plus BASSE, puissance de refroidissement la plus forte).

Nous vous recommendons 5^ C ou une position de réglage moyen.

A l'aide d'une piece de monnaie, tourner le thermostat du compartment réfrigerateur Fig. 3 (6) jusqu'à ce que la température souhaïée clignote sur l'affichage de température.
Il est possible de régler la température légèrement plus froide dans une plage de température, par ex. de 5^ à 7^ ou entre deux points de réglage.
Si nécessaire, continuer de tournier lentement le thermostat. La barre lumineuse de la plage de température, par ex. de 5^ à 7^ clignote un court instant. La temperature est alors reglee un peu plus froide dans la plage de température.

La température dépend des facteurs ci-après :

• La fréquence d'ouverture de la porte
• La température du lieu d'emplacement
• Le type, la température et la quantité des denrées alimentaires congelezés
  Si nécessaire, adapter la température à l'aide du thermostat.

5.3.4 Ventilateur

Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.

Le refroidissement par ventilation est recommendé :

• à température ambiente élevée (supérieure à 33 °C)
• en cas d'humidité de l'air élevéée

Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevé. Pour économique de l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.

Utiliser le ventilateur

Enclencher: Positionner le contacteur de ventilateur sur I.

Leventilateur est enclenché.
Eteindre: Positionner le contacteur de ventilateur sur 0.
Le ventilateur est eteint.

5.3.5 Tablets de rangement

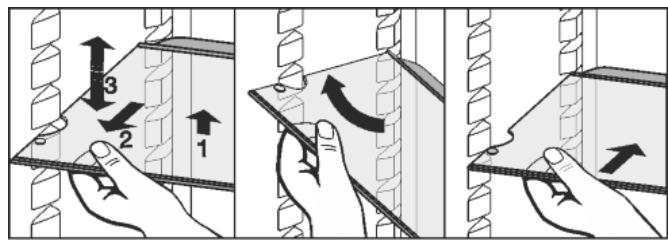

Déplacer ou-retirer les tablettes

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.

Fig. 6

Soulever la tablette de rangement et la tirer un peu vers l'avant.
Regler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support.
Pour la prisoner complètement, placer la tablette de rangement en biais et la prisoner par devant.
Insérer la tablette de rangement avec la butée derrière, orientée vers le haut.
Les alimentes congelés ne collent pas à la paroi arrrière.

Démonter les tablettes de rangement

• Les tablettes de rangement peuvent être démonétées pour le nettoyage.

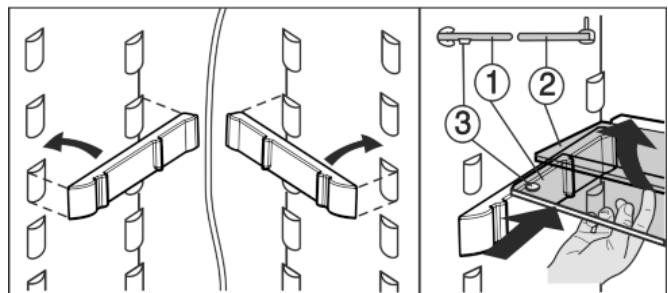

5.3.6 Utiliser la tablette de rangement composée de deux parties

Fig. 7

La tablette de verre avec butée (2) doit être derrière.

La tablette de verre (1) avec les stoppeurs de couilissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas. Régler en hauteur :
Sortir une a une les tablettes de verre par l'avant.
Dégager le support de son encliquetage et l'encliqueter à la hauteur voulue.
Utiliser les deux surfaces d'appui :
Soulever la tablette de verre supérieure, tirer en avant celle inférieure.

5.3.7 Balconnets de contre-porte

Déplacer les balconnets de contre-porte

Enlever les balconnets comme indiqué sur l'illustration.

Démonter les balconnets de contre-porte

• Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

5.3.8 Retirer le range-bouteilles

Retirer le range-bouteilles suivant l'illustration.

Dans le congelateur, vous pouvez entreposer des produits surgelés ou des alimentes à congeler, préparer des glaçons et congeler des alimentes frais.

5.4.1 Congeler des alimentes

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous « capacité de congélation ... kg/24h »

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congélés chacun, les plaques jusqu'à max. 35 kg chacune.

ATTENTION

Risque de blessure d'aux débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées.

Ne pas congeler de bouteilles ni de canettes!

Pour que les alimentents congèlient rapidement jusqu'àu coeur, ne pas dépasser les quantités suivantes par paquet :

• Fruits, légumes jusqu'à 1 kg

Viande jusqu'à 2,5 kg
Emballer les alimentents par portions dans des sachets de congestion, des recipients réutilisables en plastique, métal ou aluminium.

5.4.2 Dégivrer les alimentés

• Dans le compartmenté réfrigérateur
  Au micro-ondes
• Dans le four/le four à chaleur tournante
• A température ambiente
  Uniquementsterolla quantite d'aliments requise.Traiter les alimentsdecongelésleplusrapidementpossible.
  Ne recongeler des alimentes décongelés que dans des cas exceptionnels.

5.4.3 Régler la température

La température peut se régler entre le premier point (température la plus élevé, puissance de refroidissement la plus faible) et le max. (température la plus BASSE, puissance de refroidissement la plus forte). Nous recommendons -18 °C et le point 3.

Tournier le thermostat du组成部分 congélateur Fig. 3 (1) à l'aide d'une piece de monnaie jusqu'à ce que la température souhaitée s'allume sur l'affichage de température.

La température dépend des facteurs ci-après :

La fréquence d'ouverture de la porte

La température ambiente du lieu d'installation

Le type, la température et la quantité des denrées alimentaires congelezés

Suivant la température que vous souhaitez, vous doivent eventuelsment la corriger.
Dans une plage de température, par ex. -15^ à -18^ ou entre deux points du régleur, il est possible de régler la température légèrement plus froide.
Si nécessaire, continuer de tournier lentement le thermostat.
La barre lumineuse de la plage de température, par ex. -18 °C clignote brièvement. La température a été régée sur plus froid dans la plage de température.

5.4.4 SuperFrost

Cette fonction vous permet deCongeler rapidement des denrées fraîches à coeur.L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigori-fique.

Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvezCongeler en 24 h, reportez-vous à la « Capacité de congestion ... kg/24h »indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modele et sa classe climatique.

Selon la quantité de denrées fraiches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.

Empaquetez les alimentes et répartissez-les sur une plus grande surface possible. Ne pasmettre des alimentés à congefer avec des produits déjà congelées en contact de sorte que ces derniers ne se décongèlent pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduizez des alimentés déjà congelezés
• Lors d'une congélation de denrées fraiches allant jusqu'à environ 2 kg par jour

Congeler avec la fonction SuperFrost

enforcer brièvement la touche SuperFrost Fig. 3 (2)
La touche SuperFrost s'allume.
La température de congélation bises, l'appareil passe à sa puissance frigorifique Tmaxale.

Remarque

Lorsque vous actionné la touche SuperFrost, l'activation du comprésseur peut prendre jusqu'à 8 minutes en raison de la temporisation d'activation intégrée. Cette temporisation prolonge la durée de vie du comprésseur.

En cas de petite quantité d'aliments à congeler :

attendre env. 6 h.
Déposer les alimentés conditionnés dans les tiroirs supérieurs. En cas de quantités importantes d'aliments à congeler (voir plaque signalétique):
attendre env. 24 h.
Retirer les tiroirs supérieurs et poser les alimentes directement sur les tablettes de rangement supérieures.
SuperFrost se coupe automatiquement après env. 65 h.
La plage de température luit dans l'affichage de température régle pour service normal.
Déposer les alimentés dans les tiroirs et réinsérer ceux-ci.
L'appareil continue de fonctionner en mode normal d'économie d'énergie.

5.4.5 Tiroirs

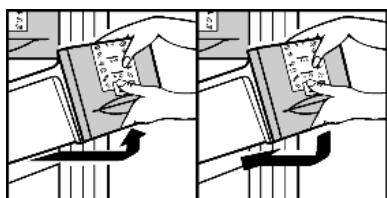

Remarque

La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Aux appeareils avec NoFrost

laisser t iroir inférieur dans l'appareil !
Ne jamaisencer les fentes d'aération du ventilateur sur la paroi arrêté à l'intérieur!

Pour déposer les produits à congefer directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant

5.4.6 Tablets

Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
Remetre en place la tablette de rangement: l'inserer jusqu'à la butée.

5.4.7 VarioSpace

Vous pouvez-retirer les tiroirs ainsi que les surfaces de rangement. You avez ainsi plus de place pour congefer des pièces de gros volume.La volaille,la viande,les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent congelés sans problème puis de nouveau préparés.

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 35 kg chacune.

5.4.8 Système info

(1) Plats cuisine, crème glace
(2) Viande de porc, poisson
(3) Fruits, legumes

Fig. 8

(4) Charcuterie, pain
(5) Gibier, championons
(6) Volaille, boeuf/veau

Les chiffres indiquent chaque fois les durées de conservation en mois de plusieurs types d'aliments à surgeler. Les durées de conservation mentionnées sont données à titre indicatif.

6 Entretien

6.1 Dégivrer avec le mode NoFrost

Le système NoFrost dégivre l'appareil automatiquement.

Réfrigérateur :

L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrêté sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulierement afin de permettre à l'eau de dégivrage de s'écouler (voir 6.2).

Congélateur:

L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement.
Il n'y a pas besoin de le dégiverr manuellement.

6.2 Nettoyage de l'appareil

AVERTISSEMENT

Risque de blessures et d'endommagement émanant de la vapeur très chaude!
La vapeur chaude peut provoquer des brûlures et endommager les surfaces.
Ne pas utiliser d'appareils de nettoyage à la vapeur!

ATTENTION

Un nettoyage incorrect endommage l'appareil!
Ne jamais utiliser de produits de nettoyage concentrés.
Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
Ne pas utiliser de produit nettoyant agressif, abrasif, granul-leux ou contenant du chloré ou de l'acide.
Ne pas utiliser de solvants chimiques.
Ne pas déterminer ou enlever la plaquette signalétique située sur la paroi interieure de l'appareil. Ceci est important pour le S.A.V.
Ne pas arracher, plier ou endommager de cables ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil.
Debrancher la prise.

Nettoyez à la main les surfaces interieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Nettoyez les parois laterales vernies uniquement avec un chiffon doux et propre. En cas de salissures importantes, utiliser un peu d'eau tiède avec un détergent neutre.
Nettoyez les surfaces enduites des portes uniquement avec un chiffon doux et propre. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.
Nettoyer l'orifice d'ecoulement: à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

Éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher.
Rebrancher l'appareil et l'enclencher de nouveau.
Enclencher la fonction SuperFrost (voir 5.4.4). Lorsque la température est suffisamment froide :
remetre en place les aliments.

6.3 Remplacer la lampe à DEL de l'éclairage interieur

Une lampe à DEL est installée de série dans l'appareil pour l'éclairage de l'intérieur.

Lors de l'installation d'une ampoule :

Utiliser une ampoule de 15 W max. et une douille E14.
Le type de courant (alternatif) et la tension du lieu d'installation doit correspondre aux indications de la plaque signalétique (voir Vue d'ensemble de l'appareil).

Lors de l'installation d'une lampe à DEL :

Seule une lampe à DEL d'origine du fabricant peut être installée. Vous pouvez obtenir la lampe auprès du S.A.V. ou d'un revendeur spécialisé (voir 6.4).

AVERTISSEMENT

Risque de blessure inheré à la lampe LED!

L'intensité lumineuse de l'éclairage LED correspond à la classer laser 1/1 M.

Si le cache est retire :

Ne pas regarder directement l'éclairage à proximé immediate avec des lentilles optiques. Les yeux pouraient encourir des lésions.

AVERTISSEMENT

Risque d'incendie inheret à la lampe LED!

L'utilisation d'autres lampes LED entraine un risque de surchauffe et d'incendie.

Utiliser la lampe LED d'origine du fabricant.

Debrancher l'appareil.
Debrancher la prise ou oter (ou dévisser) le fusible.

Saisir la protection d'ampoule en haut et en bas Fig. 9 (1).
Déclipser à l'arrière et détacher la protection d'ampoule Fig. 9 (2).
Remplacer la lampe Fig. 9 (3).
Accrocher à nouveau le cache à l'arrière et l'enclipseur laterelement.

Fig. 9

6.4 S.A.V.

AVERTISSEMENT

Risque de blessures dû à une réparation incorrecte!

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.

Relever la désignation de l'appareil Fig. 10 (1), le n° de service Fig. 10 (2) et le n° de série Fig. 10 (3) sur la plaquette signa-letique. Cette plaquette se trouve sur la paroi interieure gauche de l'appareil.

Fig. 10

Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 10 (1), le n^ de service Fig. 10 (2) et le n^ de série Fig. 10 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
Les alimentes resteront plus longtemps frais.
Debrancher la fiche du secteur (ne pas tirer sur le cable de l'appareil) ou couper le fusible.

7 Dysfunctionnements

Votre apparéil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devant cependant se produit en cours de fonctionnement, veuilles vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché.
Enclencher l'appareil.
La fiche secteur n'est pas correctement enforcée dans la prise.
Contrôler la fiche secteur.
Le fusible de la prise n'est pas correct.
Vérifier le fusible.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Meme s'il fonctionne plus longtemps, il économique de l'énergie.
Ceci est normal pour les modèles avec économique d'énergie.
La fonction SuperFrost est activée.
Pour refroidir rapidement les alimentes, le compresseur fonctionne plus longtemps. Ceci est normal.

Une LED clignote régulièrement toutes les 15 secondes* en bas à l'arrière de l'appareil (vers le comprateur).

L'inverseur est équipé d'un diagnostic d'erreurs à LED.
Il est normal qu'il clignote.

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionalner des bruits de fonctionnement divers en raison des diffé-rents niveaux de vitesse.
Ce bruit est normal.

Un gargouillagement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
Ce bruit est normal.

Un léger cliC.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
La température ambiente est trop élevé.
Solution: (voir 1.2)

Un grondement sourd.

Le bruit est dû à la circulation de l'air du ventilateur.
Ce bruit est normal.

Bruits de vibrations.

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés pres de l'appareil.
Aligner l'appareil à l'aide des pieds de réglage.
Espacer les bouteilles et les recipients.

La touche SuperFrost et l'affichage de température clignotent.

Il y a un dysfonctionnement.
S'adresser au S.A.V. (voir Entretien)

Toutes les LED sont allumées dans l'affichage de tempé rature du compartment réfrigérateur.

Le mode de démonstration est activé.
S'adresser au S.A.V. (voir Entretien)

Les parois extérieures de l'appareil sont chaudes*.

La chaleur du circuit frigorifique est utilisé pour éviter la condensation d'eau.
Ceci est normal.

La température n'est pas assez froide.

La porte de l'appareil n'est pas fermée correctement.
Fermer la porte de l'appareil.
L'aération et la ventilation sont insuffisantes.
Dégager la grille d'aération et la nettoyer.
La température ambiente est trop élevé.
Solution: (voir 1.2).
l'appareil a eté ouvert trop pouvant ou trop longtemps.
Attendre que la température nécessaire se rétablisse d'ellemme. Sinon, adresséz-vous au S.A.V. (voir Entretien)
De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost.
Solution: (voir 5.4.4)
L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.).
Changer l'emplacement de l'appareil ou de la source de chaleur.

L'éclairage interne ne s'allume pas.

L'appareil n'est pas mis en marche.

Mettre l'appareil en marche.
La porte est restée ouverte plus de 15 min.
L'éclairage interieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte.
Lorsque l'éclairage interieur ne fonctionne pas mais que l'affichage de température est allumé, le dispositif d'éclairage (livraison avec DEL) est défectueux.

AVERTISSEMENT

Risque de blessure inherént à la lampe LED!

L'intensité lumineuse de l'éclairage LED correspond à la classer laser 1/1 M.

Si le cache est retire :

Ne pas regarder directement l'éclairage à proximé immedi-diate avec des lentilles optiques. Les yeux pouraient encourir des lésions.
Remplacer la lampe (voir Entretien)

8 Mise hors service

8.1 Eteindre l'appareil

Remarque
Pour eteindre tout l'appareil, seul le concelateur doit etre débranché. Le regirigeateur se débranche alors automatiquement.

8.1.1 Eteindre le compartmenting concélateur

A l'aide d'une piece de monnaie, positionner le thermostat du compartment Congélateur Fig. 3 (1) sur 0.
Les affichages de tempéature sont fonçés.

8.1.2 Eteindre le compartmenté réfrigérateur

A l'aide d'une piece de monnaie, positionner le thermostat du compartment réfrigérateur Fig. 3 (6) sur 0.
L'affichage de tempéature est foncé.

Remarque
Si seul le réfrigérateur doit être arrêté, pendant les vacances par exemple, assurez-vous que : l'indicateur de température du congelateur est allumé.

8.2 Mise hors service

Vider l'appareil.
Couper l'appareil (voir Mise hors service).
Sortir la fiche.
Nettoyer l'appareil (voir 6.2).

Laisser la porte ouverte afin d'eviter toute formation de mauvaises odeurs.

9 Eliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens apparéils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant.
Debrancher l'appareil.
Sectionner le cable de raccord.

FR
