MODE D'EMPLOI LFF-310W FAGOR

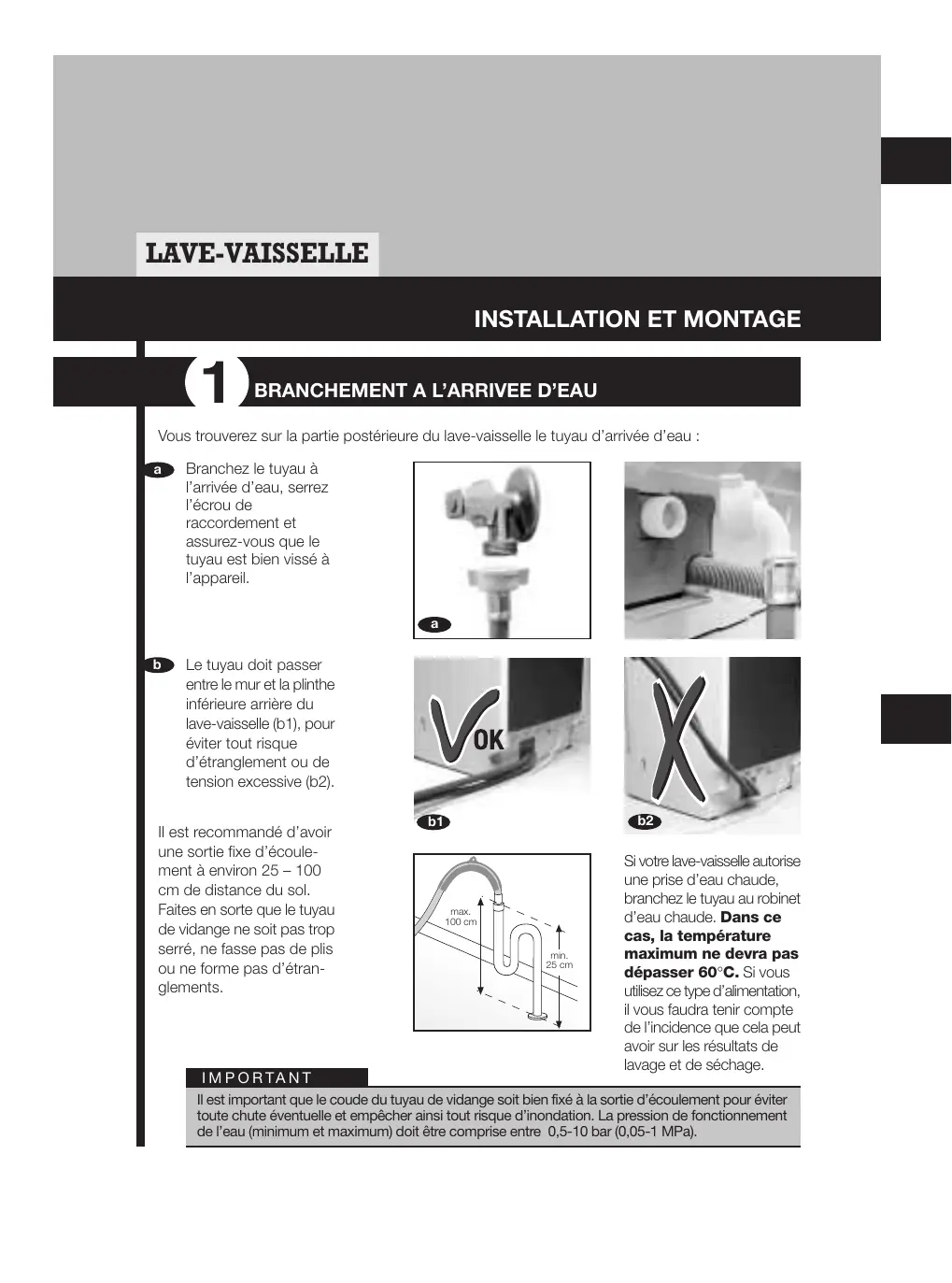

Vous ouvrez sur la partie postérieure du lave-vaisselle le tuyau d'arrivée d'eau :
a Branchez le tuyau à l'arrivée d'eau, serrez l'écrou de raccordement et assurez-vous que le tuyau est bien visé à l'appareil. b Le tuyau doit passer entre le mur et la plinthe inférieure arrière du lave-vaisselle (b1), pour éviter tout risque d'étranglement ou de tension excessive (b2).
Il est recommandé d'avoir une sortie fixe d'écoulement à environ 25 - 100 cm de distance du sol. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de plis ou ne forme pas d'étranglements.
Si vous lave-vaisselle autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60°C. Si vous utilisez ce type d'alimentation, il vous faudra tenir compte de l'incidence que cela peut avoir sur les résultats de lavage et de séchage.
Important
Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute eventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimum et maximum) doit être comprise entre 0,5-10 bar (0,05-1 MPa).
Branchement electrique

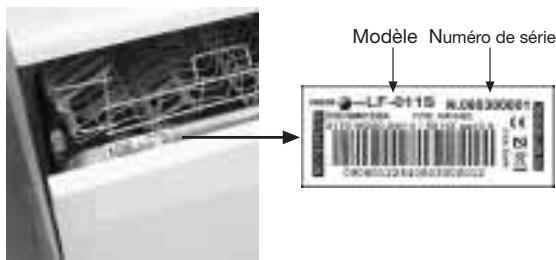

Consultez l'étiquette signalétique située sur le bord supérieur de la porte, avant de procéder aux branchements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.
Il est très important que le lave-vaisselle
soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourrait être réalisé que par un service après-vente (ST) ou toute personne agréée. Pour encastrement et intégration, la fiche doit être accessible après installation.
Important
Sur la partie intérieure de la porte, sur le bord supérieur, vous trouverez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais être enlevée car elle donne des informations sur le modèle de lave-vaisselle exact, le type d'alimentation électrique, le n° de série et la garantie.
Nivellement
La bonne stabilité au sol du lave-vaisselle ainsi que sa perpendicularité sont très importantes. Mettez-le de niveau pour corriger toutes irrégularités eventuelles du sol. Utilisez pour cela un niveau à bulle.

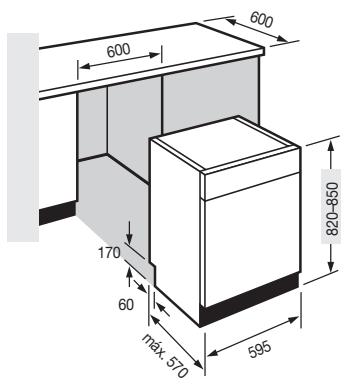

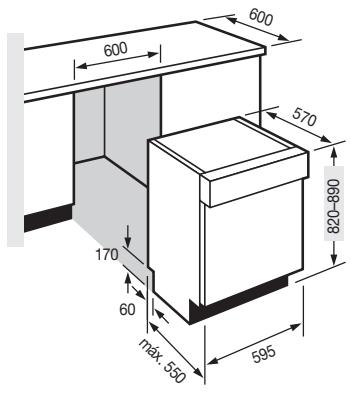

Positionnement
Si vous placez l'appareil sous un plan de travail, vous pouvez le faire avec ou sans couvercle.
Pour enlever le couvercle, l'extraire en tirant sur la partie postérieure.
Retirer le contrepoids postérieur et, suivant le modèle, déplier le revêtement isolant.
Déployer ensuite vers l'arrière les taquets qui supportent le couvercle.
Certains modèles intégrables sont fournis avec une baguette, qui permet de niveler les pieds arrière depuis la partie frontale.
Avant d'introduire le lave-vaisseau dans la niche, approchez-le et levez-le en tournant le pied arrière jusqu'à laisser un espace d'environ 3 millimètres entre l'appareil et le plan de travail.
Introduisez le lave-vaisselle dans la niche. Ajustez-le au plan de travail jusqu'à ce que la partie supérieure de l'appareil touche le plan inférieur du plan de travail du meuble de cuisine.
Pour encastrer dans une rangée de meubles.
Pour encastrer le lave-vaisselle dans une rangée de meubles de cuisine avec une seule plinthe :
Dévissez la plinthe et retirez-la;
Dévisser les pieds de support et les démonter;
Retirez les pieds réglables des supports,
Vissez ces pieds réglables sur le lave-vaisselle. Encastrez la plinthe du meuble de cuisine et si nécessaire, sciez-la jusqu'à atteindre la mesure désirée.

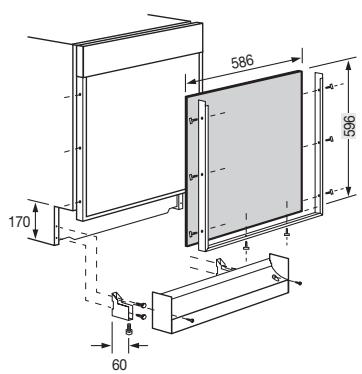

Fixation des panneaux
D'une façon toute simple, il vous est possible de poser sur la porte du lave-vaisselle des panneaux d'habillage ou des revêtements décoratifs, assortis aux meubles de votre cuisine. Ces panneaux de revêtement ne peuvent pas avoir une épaisseur supérieure à 4 mm.
a Retirez l'encadrement de la porte en devissant les vis. b Préparez le panneau aux dimensions suivantes : 596 x 586 mm. Posez le panneau ou le revêtement décoratif. Pour fixer le nouveau panneau décoratif, revissez l'encadrement de la porte.

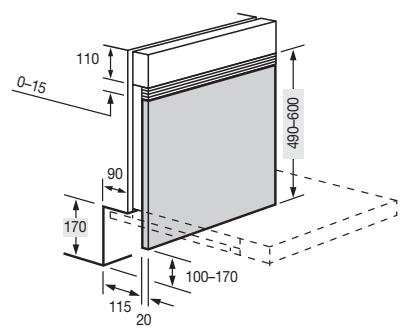

Sur les modèles encastrables, la hauteur de la porte intégrable est réglable pour permettre un alignement avec le reste des meubles de la cuisine.
a) Retirez l'encadrement de la porte en enlevant les vis. b) Retirez le panneau décoratif du lave-vaisselle. c) Réglez à la hauteur des meubles de cuisine la reglette qui se trouve sur la partie inférieure du lave-vaisselle. Posez le panneau décoratif sur la porte, marquez la hauteur désirée et coupez-le. Posez le panneau sur la porte, tout en tenant l'encadrement et marquez à nouveau la position des nouveaux trous sur la porte. Percer avec une mèche de 3,25 mm (attention à la profondeur) et revissez l'encadrement.
Certains lave-vaisselle avec écran offrent la possibilité de personnaliser les menus de l'afficheur dans la langue souhaitée. Pour ce faire, suivre les instructions suivantes :
Pour activer le mode
LANGUE :
Appuyer pendant plus de trois secondes sur la touche
Charge Supérieure et Charge Inférieure.
Pour changer ou désirer la langue : Appuyer sur la
touche Charge
Supérieure et Charge
Inférieure. Chaque fois que la touche est enfoncée, une nouvelle langue est affichée.
Pour valider la LANGUE :
Appuyer sur la touche
Départ.
La langue sera ainsi sélectionnée.
LAVAGE Preliminaire
Après avoir bien installé le lave-vaisselle, nous vous recommandons de procéder à un lavage préliminaire :
a Appuyer sur la touche On/Off ① durant deux secondes, jusqu'à ce que l'appareil fasse retentir un signal acoustique de confirmation. b Sélectionner le programme 1 (prélavage), sans mesure de vaisselle, ni de détergent. Appuyer sur la touche Départ durant deux secondes, jusqu'à ce que l'appareil fasse retentir un signal acoustique de confirmation.
Cela permet de vérifier l'installation du lave-vaisselle ainsi que des raccordements et de la vidange, mais aussi de laver complètement l'intérieur de la cuve avant d'exécuter un programme de lavage.
Modèle avec écran
DURETE De l'eau, SEL regenerant, liquide de rinçage et detergent
Réglage de la dureté de l'eau. L'eau contient du calcaire. Plus l'eau est calcaire, plus sa dureté sera élevée. Pour que le calcaire n'endommage pas votre lave-vaisselle, celui-ci incorpore un adoucisseur qui élimine le calcaire de l'eau et la rend apte pour le lavage. Cet adoucisseur fonctionne avec du sel régénérant.
Avant de mettre le lave-vaisselle en marche, il vous convient de savoir quelle est la dureté de l'eau de votre région. Cette information vous sera fournie par:
La société de distribution d'eau de votre localité. Le Service d'Assistance Technique Agréé, SAT. Ou en utilisant la bande Aquadur fournie dans la pochette d'accessoires et en suivant les instructions ci-après.

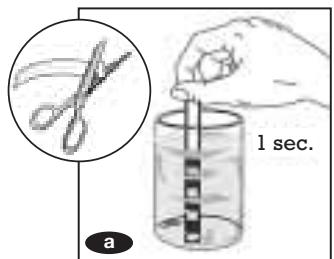

Pour connaître le niveau de dureur de l'eau :
Plonger la bande dans un verre d'eau durant une seconde.
La retirez et la secouez. Attendre une minute.
Comparer le résultat du test sur la bande avec le tableau fourni et régler ensuite votre lave-vaisse.
| Niveau de calcaire (HF) | 0-13 HF | 14-38 HF | 39-50 HF | 51-63 HF | Plus de 63 HF |
| Niveau de calcaire (DH) | 0-7DH | 8-21 DH | 22-28 DH | 29-35 DH | Plus de 35 DH |
| Résultat du test | Vert | 1 Bande rouge | 2 Bandes rouges | 3 Bandes rouges | 4 Bandes rouges |
| Position du régulateur | Manuel | Sans sel | Position 1 | Position 2 | Position 3 | Position 4 |
| Électronique | L0 | L1 | L2 | L3 | L4 |
| Dureté | Douce | Normale | Moyenne | Dure | Très dure |
HD: Dureté exprimée en degrés français. DH: Dureté exprimée en degrés allemands.
Si votre lave-vaisselle n'a pas besoin de sel, vous pouvez passer au chapitre "Liquide de rinceage".
Réglage de la quantité de sel
Les lave-vaisselles sont équipés d'un régulateur de sel qui, suivant le modèle, peut être manuel ou électronique.
Ce simple réglage du lave-vaisselle est vital pour son bon fonctionnement. Ne le négligez pas.
Regulation manuelle
Si votre lave-vaisselle possède sur la partie latérale intérieure droite un régulateur de sel comme ceux représentés sur les photos ci-contre (Mod. A-B), il faudra positionner le régulateur de sel sur le chiffre correspondant à la durée de votre eau (Cf. tableau).
Pour sélectionner la position ajustée, utilisez une pièce de monnaie (Mod. A) ou un tournevis (Mod. B).
REGULATEUR Modèle A
REGULATEUR Modèle B
Si vous allez utiliser des détergents combinés en pastilles (3 en 1, 4 en 1), situez le régulateur sur le chiffre correspondant au test. Pour revenir à l'utilisation de détergents tionnels, repositionner le régulateur sur le chiffre correspondant au test.
Regulation électronique
Si votre lave-vaisselle est muni, sur le lateral interieur droit, d'un régulateur de sel comme celui de la photo ci-jointe (Mod. C), le régulateur de sel de votre lave-vaisselle est électronique et vous devrez procéder au réglage du sel sur le bandeau de commandes.
Réduction de temps
durant 3 secondes. L'écran affichera un chiffre précédé de la lettre "L" (L2).
Touche réduction de
Temps nécessaire pour sélectionner la position du régulateur.
Départ.
N'oubliez pas de : régler la position de Sel suivant le résultat du test de durée de l'eau. Voir tableau page précédente.
Où mettre les eléments regénérants
Le lave-vaisselle est équipé d'un réservoir à Sel situé sur la partie inférieure du lave-vaisselle.
La première fois que vous remplissez le réservoir à Sel, il vous faudra :
Versez le sel en préalable soit de ne pas totalement remplir le réservoir
Complétez le remplissage avec de l'eau.
Remuez avec une cuillère.
Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.
L'opération de remplissage de sel devra toujours être réalisée avant un lavage mais jamais après.
Quand faut-il rajouter du sel?
Un voyant lumineux vous indiquera lorsque il faudra remettre du sel.
Important
N'utilisez pas de sel si votre lave-vaisselle n'en a pas besoin. Dans ce cas, l'indicateur lumineux restera allumé en permanence.
Attention :
Si votre appareil n'est
Pas muni d'un visuel ou voyant lumineux, vous devez le replir de sel périodiquement (tous les 20 lavages environ, pour de l'eau à dureté moyenne).
Le liquide de rinçage facilite le séchage et empêche la déposition de gouttes d'eau sur la vaisselle à la fin du lavage. Le distributeur de liquide de rinçage se trouve à l'intérieur de la porte, à proximité du distributeur de détergent.
Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rincage à émettre en fonction de la qualité de l'eau (Le distributeur sort d'usine en position 2).
Si vous observez des gouttes d'eau sur la vaisselle lorsque vous la récapérez en fin de lavage, veuillez augmenter le réglage du régulateur du liquide de rincage sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la vaisselle présente des traces blanchâtres ou colle aux doigts.
Après avoir réglé la dose, vous nevez replir le distributeur au maximum en prenant soin d'éviter tout débordement. Si cela se produit, essuyez avec un chiffon le liquide qui aurait débordé.
DISTRIBUTEUR DE LIQUIDE DE RINÇAGE
DOSEUR
Important
Ce n'est pas possible que vous mettiez beaucoup de liquide de rincage que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l'apparition de tâches sur la vaisselle.
Quand faut-il remettre du liquide de rinceage?
Le lave-vaisseau indique lui-même quand il faut remettre du liquide de rincege. En fonction du modèle, il existe trois types d'indicateur : indicateur optique, voyant lumineux ou information sur écran.
Selon les modèles,
l'appareil indiquera lorsqu'il faudra remettre du liquide de rinçage.
Indicateur optique,
situé à côté du
bouchon du
distributeur de liquide de rincage. Si l'électrode
présente un fond clair, il faudra remettre du liquide. Si le fond est foncé, il y a assez de liquide de rinçage.
Voyant lumineux sur modèles avec afficheur.
Indicateur sur modèles avec écran.
INDICATEUR OPTIQUE ROPTIQUE
Voyant lumineux
ÉCRAN
Détachant
Le détergent est versé dans un réservoir situé dans la partie interne de la porte, à proximité du distributeur de liquide de rinceage.
Après avoir versé le détergent, refermez le couvercle du distributeur. Certains programmes requièrent en plus que l'on verse une partie de la dose dans le logement situé dans le couvercle du distributeur.
Il existe des détergents en pastilles, en poudre et liquides.
Vous pouvez consulter la quantité de détergent nécessaire sur le tableau de programmes.
L'utilisation de détergents en pastilles à la place des produits traditionnels (sel granulé, détergent en poudre, liquide de rinçage), peut réduire la performance de l'appareil, en particulier sur des programmes courts et/ou à des températures peu élevées de lavage.
Si vous observez des problèmes de performance, comme par exemple un voile blanchâtre sur la cuve ou la vaisselle, des dépôts de calcaire, ou un séchage peu efficient, nous vous recommandons de n'utiliser que des produits traditionnels.
N'oubliez pas que, après le retour au sel traditionnel, plusieurs programmes seront nécessaires pour que la machine récupère sa performance initiale et que toutes les traces disparaissent sur la cuve et la vaisselle.
Si vous souhaitez utiliser des produits combinés en pastilles, lisez attentivement les instructions et indications figurant sur l'emballage!
En cas de doute, veuillez consulter le fabricant du produit.
Les réclamations directement liées à l'application de ces produits ne sont pas couvertes par la garantie!
Types de vaisselle
Tous les types de vaisselle ne sont pas adaptés pour être lavés dans un lave-vaisselle. Il ne faut pas introduire de pièces en bois ou en terre cuite, ni en matière plastique ne résistant pas à la chaleur. Les couverts inoxydables peuvent être lavés sans aucun problème ; cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux car ils risqueraient de se tâcher en surface.
Les pièces en aluminium peuvent se décolorer avec le temps.
La décoration peut se ternir sur des pièces en porcelaine qui ne seraient pas de grande qualité.
Ne laver que les verres qui sont lavables en lave-vaisselle.
Assurez-vous que la vaisselle supporte le lavage en lave-vaiselle.
Mise en place de la vaisselle
Il est très important de bien positionner la vaisselle dans les paniers pour garantir un lavage parfait.
Le panier inférieur sert aux pièces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doivent être positionnées avec la "bouche" vers le bas.
Si vous modèle dispose de supports rabattants, vous pourrez les utiliser dans leur position verticale pour laver des assiettes et dans leur position horizontale pour les pièces plus grandes, telles que des casseroles.

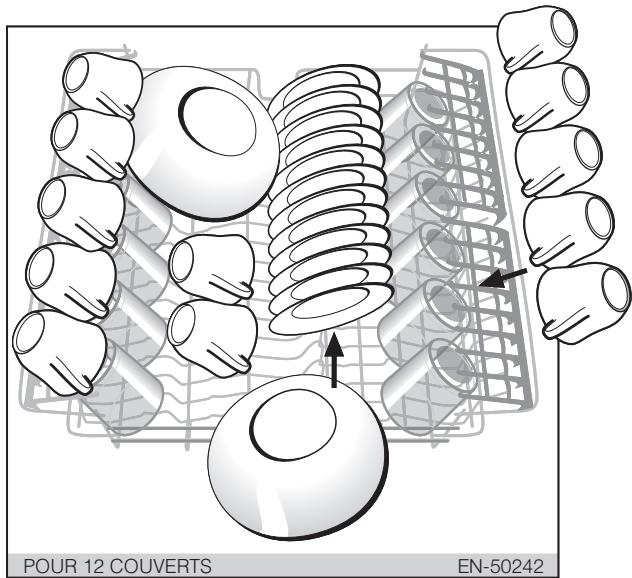

POUR 12 COUVERTS CHARGEMENT DES ASSIETTES
EN-50242
Important
Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.
Les couverts, à
L'exception des couteaux, doivent être mis dans le panier à couverts en veillant à ce que les manches soient dirigées vers le bas.
Dans le panier supérieur, sont placées les pièces les plus délicates telles que des tasses, des verres, des pièces en porcelaine, ou en verre, et des assiettes de taille standard. Il y a une zone réservée aux longs couverts. De plus, il y a des supports qui, en position verticale, servent à mesure en placer des verres à vin.
Si vous choisissez le programme Express ou la fonction Charge Supérieure, vous devrez mettre la vaisselle dans le panier supérieur.
Par contre, si vous choisissez la fonction Charge Inférieure, vous devrez charger uniquement le panier inférieur.
Important
Après avoir chargé le lave-vaisselle, assurez-vous que les bras d'aspersion tournent sans obstacle et que les couverts n'empêchent pas l'ouverture du distributeur de détergent.

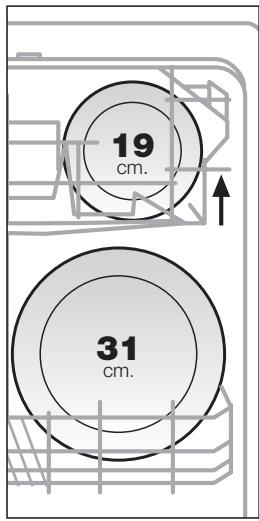

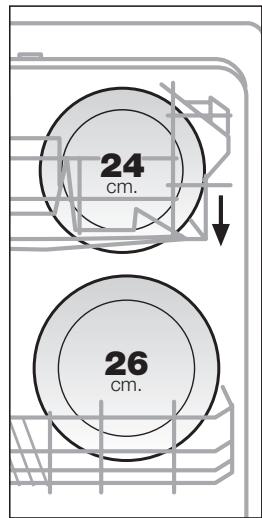

Réglage des paniers
Les paniers peuvent être réglés en fonction du chargement.
Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes tailles.
En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm. et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm. en haut et de 26 cm en bas.
Peut se régler sans avoir à le retirer de ses rails, même avec la vaisselle en place. Pour le monter ou le baisser, vous devrez tirer le panier vers le haut en le prenant par les deux poignées latérales. Assurez-vous que les deux côtés sont à la même hauteur ; si ce n'est pas le cas, mettez le panier de niveau.
Retirez la butée empêchant les roues du panier de sortir du rail. Tirez le panier vers vous et sortez-le. Installez le panier à la hauteur voulue. Remettez le taquet en place en vous assurant qu'il fasse butée au fond du rail; un "clic" sec se fait entendre en fermant.

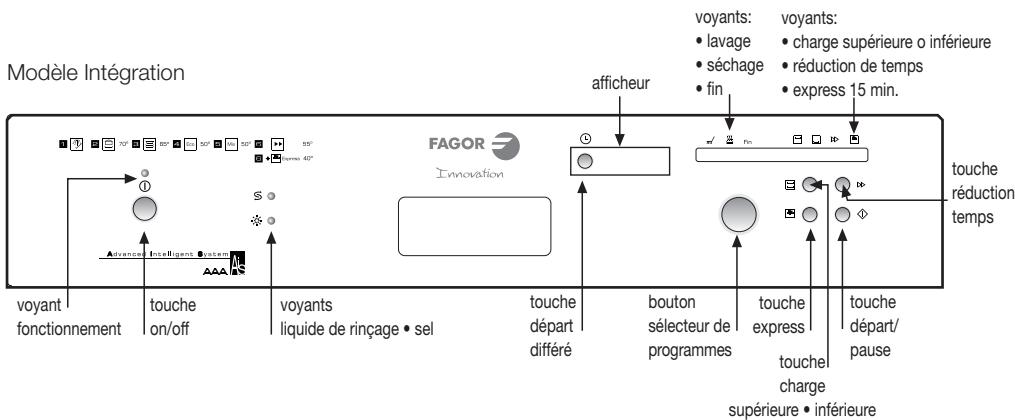

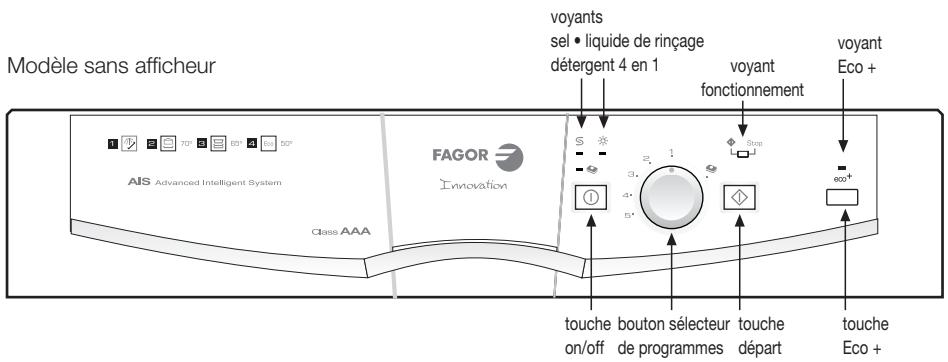

Selection du programme de LAVAGE
Pour sélectionner le programme de lavage, procéder comme suit :
Appuyer sur la touche On/Off durant deux secondes (jusqu'à ce qu'un signal acoustique de confirmation retentisse). Sur le bandeau frontal du lave-vaisselle, s'allumera le voyant, l'afficheur ou l'écran, suivant le modèle.
Sélectionner le programme de lavage, à l'aide d'un bouton poussoir ou giratoire, suivant le modèle de lave-vaisselle. Consulter le tableau des programmes de la page suivante.
Modèles d'intégration :
Le programme indiquera le programme sélectionné, précédé de la lecture "P".

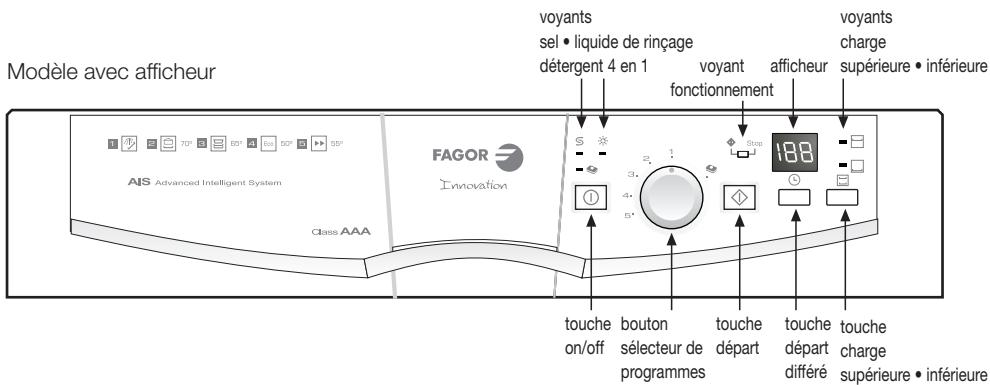

Modèles avec afficheur :
L'afficheur indiquera le temps du programme sélectionné.

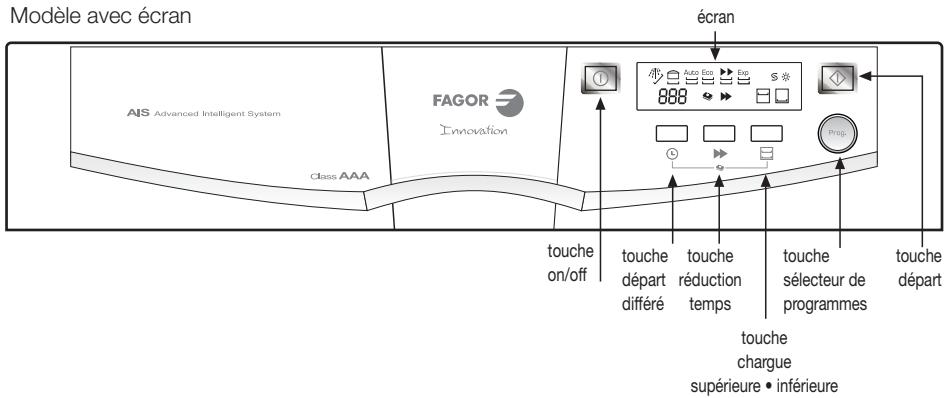

Modèles avec écran :
L'écran affichera le nom du programme et la température (°C) et postérieurement la durée.
Modèles avec maxi écran :
L'écran affichera le symbole du programme et la durée du programme.
Vous disposez de plusieurs types de programmes selon le modèle de lave-vaisselle :
Il est très important de bien choisir le programme en fonction de la saleté, de la quantité et du type de vaisse.
| PROGRAMME | TEMPERATURE (°C) | SYMBOLOGIE | TYPE DE VAISSELLE | QUANTITÉ DE DÉTERGENT (gr) **** | CONSOMMATION TOTALE KWh/litres * |
| Prélavage | Froyo | | Pour de la vaisselle qui ne va pas été lavée immédiatement | Sans détergent | 0,007 KWh 3 litres |
| Hygienizer | 75°C | Hyg | | 25+5 | 1,5 KWh 14 litres |
| Intensif | 70°C | | Pour de la vaisselle et des casseroles très sales | 25+15 | 1,4 KWh 14 litres |
| Normal | 65°C | | Pour de la vaisselle sale | 25+5 | 1,4 KWh 14 litres |
| Automatique | 55°C-65°C | Auto | | 25+5 | 1,4 KWh 14 litres |
| Économique | 50°C | Eco | Pour de la vaisselle peu sale | 25+5 | 1,05 KWh 14 litres |
| Rapide | 55°C | ▶ | Pour de la vaisselle très peu sale | 25 | 0,79 KWh 12 litres |
| Express 15 min. | 40°C | Exp | | 20 | 0,3 KWh 7 litres |
| Mixte | 50°C | Mix | Pour de la vaisselle sale et délicate | 25+5 | 0,87 KWh 14 litres |
| Décilat *** | 45°C | | Spécial verre | 25 | 0,55 KWh 12 litres |
Une dose de 25 g de détergent en poudre non concentré équivaut à une cuillère et demie à soupe rase ou à une pastille de détergent.
Pour les détergents en pastilles et liquides, suivez les recommandations du fabricant de détergent.
- Valeurs pour moteur de 60 W. Le programme économique, normalisé selon EN-50242, est plus long que les autres programmes ; cependant, il consomme moins d'énergie et est plus respectueux de l'environnement. Pour le programme Express et le programme Délicat, il vous faudra utiliser un détergent en poudre ou liquide à grand pouvoir de dissolution. L'utilisation de produits de lavage combinés (pastilles 4 en 1 et 3 en 1) peut modifier les paramètres de consommation et de durée des programmes.
Les fonctions supplémentaires de lavage doivent toujours être activées après avoir sélectionné le programme de lavage. Si on change de programme après avoir activé des fonctions supplémentaires, on annule automatiquement les fonctions sélectionnées au préalable.
Ces fonctions permettent d'ajuster au maximum la charge, les temps et les consommations du lavage.
Touche: départ différé
Permet de programmer l'heure de démarrage du lavage.
Les Modèle Intégration permettant de reporter le programme de lavage de 3, 6 ou 9 heures, en appuyant sur la touche Départ Différé ©. Un voyant s'allumera indiquant l'option sélectionnée.
Sur les modèles avec bouton sélecteur de programmes, appuyer sur la touche Départ Différé (L) durant plus de deux secondes (jusqu'à ce que l'appareil fasse retentir un signal acoustique de confirmation).
Sur les modèles avec écran, vous pourriez reporter l'heure de lavage de 1 à 19 heures, ou de 1 à 24 heures, avec un intervalle de 1 heures et suivant le modèle. En appuyant simultanément sur la touche Départ Différé et sur la touche Charge Supérieure et
Charge inférieure ① + ② durant plus de deux secondes (jusqu'à ce que l'appareil fasse retentir un signal acoustique de confirmation), l'écran affichera le nombre d'heures souhaitées de report du début du lavage.
Touche: réduction detemps
Écourte la durée des opérations de lavage et de séchage. Cette option peut être utilisée dans les programmes Intensif, Normal, Automatique et Économique.
Touche : charge supérieure / inférieure
N'utilise que la moitié de la capacité du lave-vaisselle. Charge Supérieure, dans le panier supérieur, pour les pièces les plus délicates et Charge Inférieure dans le panier inférieur pour des casseroles ou des pièces très sales. Valable pour tous les programmes.
Touche: séchage plus
Favorise davantage les résultats de séchage. Peut être activée dans tous les programmes sauf au prélavage et programme économique.
Remarque ecologique
Si le modèle dispose de la fonction Eco-Sensor, vous pourrez économiser 25 % d'eau en utilisant le programme intensif ou Normal. L'Eco-Sensor détecte le degré de salissure de l'eau du prélavage et permet sa réutilisation durant le lavage, si elle est jugée suffisamment propre.
Sélectionnez cette fonction additionnelle si vous utilisez des produits de lavage combinés (4 en 1, 3 en 1), sans vous préoccuper d'ajouter du sel ou du liquide de rinçage.
Touche : eco +
Cette fonction permet de réduire la température de lavage, pour une plus grande économie d'énergie. Elle peut être activée pour tous les programmes, excepté pour le prélavage et le programme intensif.
Touche : express (supérieur)
Pour des lavages ultra rapides : vaisselle peu sale, disposée sur le panier supérieur.
Important
Si lors de la sélection des fonctions additionnelles le programme est modifié, les fonctions non-compatibles avec le nouveau programme seront annulées.
5 Mise en MARCHE
Une fois le programme de lavage et les fonctions additionnelles sélectionnées :
a Appuyer sur la touche Départ. ① Le lave-vaisselle commencera à fonctionner.
6 Déroulement du programme de LAVAGE
L'appareil affichera successivement les phases actives du cycle en cours, au fur et à mesure du déroulement du programme.
Modèles sans afficheur : Levoyant Départ / Stop s'allumera.
Modèles avec afficheur : Levoyant Départ /Stop s'allumera et l'afficheur indiquera le temps qui reste pour la fin du programme.
Modèles Intégration : Les voyants indiqueront en tout moment la phase du programme en cours.
Modèles avec écran et maxi-écran :
L'écran affichera le temps qui reste pour la fin du programme.
Important
N'ouvre pas la porte du lave-vaisselle pendant le processus de lavage. Cela pourrait perturber le déroulement du programme.
Lorsque le lave-vaisselle est en marche et que vous voulez :
Introduire une pièce en plus dans le lave-vaisselle.
- Ouvrez avec précaution la porte du lave-vaiselle.
- Introduisez la pièce dans le lave-vaisselle.
- Fermez la porte du lave-vaisselle.
Pour des raisons de sécurité, le lave-vaisselle poursuivra le programme en cours après un certain temps.
Fin de programme
Le programme une fois fini, l'appareil émettra un signal acoustique continu durant 3 secondes et/ou le voyant FIN (STOP) s'allumera.
8 PANNES de courant
En cas de panne de courant, lorsque le courant sera rétabli, le lave-vaisselle reprendra son fonctionnement normal au point où il s'était arrêté.
9 Conseils d'utilisation
Il existe toute une série de recommandations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci allongera la durée de vie de votre lave-vaisselle et améliorera sa qualité de lavage.
a Remplissez le lave-vaisselle. Essayez d'optimiser au maximum la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre appareil. b Dispossez correctement la vaisselle. Pour une qualité optimale de lavage, les bras d'aspersion doivent tourner sans aucun obstacles. La vaisselle doit aussi être correctement positionnée afin qu'elle puisse être totally aspergée d'eau. c Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, selon vos besoins. (Voir tableau des programmes page 19).
Maintenance et entretien de l'appareil
Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lave-vaisselle. Réalisez tous les trois mois les opérations suivantes :
Nettoyage du filtre. - Nettoyage des bras d'aspersion. Nettoyage intérieur. - Nettoyage extérieur. Vous rallongerez ainsi la durée de vie de votre lave-vaisselle.
Important
Laissez le lave-vaiselle ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.
1 Nettoyage du filtre de LAVAGE
Le filtre est composé de deux ou trois pièces, (selon les modèles) : filtre interieur, filtre extérieur et le protecteur des filtres. Il se situant dans la partie BASSE du lave-vaisselle sous le panier inférieur.
Après avoir retiré le panier inférieur, démontez le filtre interieur en le tournant vers la gauche et en le tirant vers le haut. Retirez le filtre extérieur. Retirez le filtre protecteur (selon les modèles). Il faut impératifement remettre correctement les filtres à leur place. Remettez bien en place le protecteur des filtres. Insérez le filtre extérieur. Mettez en place le filtre interieur dans son orifice et tournez-le vers la droite jusqu'à buter.
Le troisième bras d'aspersion (suivant modèle), le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois. Démontage des bras d'aspersion :
a Le troisième bras d'aspersion se démonte en faisant pression vers le haut et en le dévissant. b Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement. Le bras d'aspersion inférieur se démonte en dévissant vers la gauche l'écrou inférieur et en le tirant vers le haut.
Les laver sous un jet d'eau à l'aide d'une éponge qui ne raye pas.
Les gicleurs doivent être bien propres. Si un giclueur est bouché, il faudra le déboucher.
Montez les bras d'aspersion.
Important
Avant de procéder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lave-vaisselle de la prise électrique
Nettoyage de l'intérieur de l'appareil
Nettoyer le lave-vaisselle tous les trois mois pour éliminer les saletés restées dans la machine. Utiliser des produits spéciaux pour l'entretien des lave-vaisselles (suivre les instructions du fabriquant pour leur utilisation).
Nettoyage de l'exterieur de l'appareil
Pour nettoyer l'extérieur, utilisez un chiffon imprégné d'eau savonneuse.
Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs. Séchez avec un chiffon.
Important
Par mesure de sécurité, vérifie que la machine n'est pas en marche pendant le nettoyage.
Diagnostic et solution aux problemes
Si vous détectez un problème dans l'utilisation de votre lave-vaisselle, vous pourrez probablement la solution en consultant les indications qui suivent.
Si ce n'est pas le cas, contactez le SERVICE TECHNIQUE auquel vous préciserez au niveau les symptômes de la panne que vous constatez.
Problemes techniques ou fonctionnels
Lorsque le lave-vaisse détece un dysfonctionnement, il vous avertit à l'aide de signaux sonores ou visuels, suivant le modèle.
Un tableau identifie les incidents est situé sur le bord supérieur de la porte du lave-vaisselle.
| F1 / 1 •●
Dont open | No entragua
Halter no externa |
| F2 / 2 •●
Halter no externa | No desagria
Not desingra |
| F3 / 3 •●
Halter no externa | No desagria
Desgriamento |
| F4 / 4 •●
Halter no externa | No desagria
Desgriamento |
| F5 / 5 •●
Halter no externa | No desagria
Desgriamento |
| F6 / 6 •●
Halter no externa | No desagria
Not desingra |
| F7 / 7 •●
Halter no externa | No desagria
Desgriamento |
| F8 / 8 •●
Halter no externa | No desagria
Desgriamento |
| F9 / 9 •●
Halter no externa | Alternativto
Control |
Modèles avec afficheur et écran.
Sur ces modèles, le problème est identifié par la dette "F" suivie d'un numéro (de 0 à 9).
Modèles sans afficheur.
En cas de dysfonction, le lave-vaiselle émettra une série de bips sonores qui s'arrêteront pendant quelques secondes et reprendront ensuite. Vous pourrez identifier le type de dysfonction en comptant le nombre de bips (1 •) Porte ouverte; 2 •) L'eau n'arrive pas; et ainsi de suite).
Pour que le lave-vaiselle arrête d'émettre ces signaux acoustiques, appuyez sur la touche départ.
Si vous souhaitez écouter de nouveau les signaux acoustiques, appuyez sur la touche départ.
Suivant le type de dysfonction, contactez le SAT pour l'informer du problème.
| DYSFONCTIONNEMENT | MODELE AVEC DISPLAY | MODELE SANS DISPLAY |
| Nb. BIPS |
| Fermer la porte | F1 | 1 |
| Pas d'entree eau | F2 | 2 |
| Ne vidange eau | F3 | 3 |
| Deborde | F4 | 4 |
| Surchauffe | F5 | 5 |
| Ne chauffe pas | F6 | 6 |
| Detecte pas temp | F7 | 7 |
| Pas pression eau | F8 | 8 |
| Ne distribue pas | F9 | 9 |
| Contrôle | F0 | 10 |
Si vous appuyez sur la touche On/Off, vous annulerez les signaux acoustiques et la dysfonction.
Pourquoi le lave-vaisselle ne se met pas en fonction ?
Verifier si :
- Il n'y a pas de tension sur le réseau électrique. -La prise de courant n'est pas bien enfoncée.
- Les fusibles de l'installation électrique ont sauté.
- Le lave-vaisselle n'est pas branché. -Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente). -La porte du lave-vaisselle est mal fermée. -Vous n'avez pas appuyé sur la touche Départ.
Le lave-vaisselle se met en fonction mais l'eau n'arrive pas
Véri fi ci :
- Il n'y a pas d'eau dans le réseau.
- Le robinet d'arrivée d'eau est fermé.
- Le filtre de l'électrovanne d'arrivée d'eau est bouché.
Il ne vidange pas, l'eau reste dans la cuve
Vérifier si :
- Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
- Le tuyau de vidange est bouché ou plié.
- Les filtres sont bouchés.
- Le programme sélectionné n'est pas encore terminé.
- Levoyant de manque de sel régénérant ne s'éteint pas
Vérifier si :
- Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillère. -La durée de l'eau n'est pas supérieure à 7DH auquel cas vous n'avez donc pas besoin d'utiliser de sel. Dans ce cas, le voyant restera toujours allumé.
- Des traces de détergent restent dans le distributeur ou sur la contre-porte
Vérifier si : - Un élément de vaisselle empêche l'ouverture du distributeur. - Le détergent est périmé ou est impropre au lavage en machine à laver la vaisselle. - Les bras d'aspersion heurtent un élément de la vaisselle. - Les gicleurs des bras d'aspersion sont bouchés. - Le distributeur de détergent était humide lorsque vous avez mis le détergent. Le distributeur doit être sec.
-Vous avez utilisé du détergent pour lavage à la main au lieu de détergent spécial lave-vaisselle.
- Consomme beaucoup de sel régénérant
Verifier si :
- Le couvercle du réservoir à Sel n'est pas bien fermé.
- Le niveau de consommation de Sel n'est pas bien réglé.
- Le lave-vaisselle émet des bruits bizarres
Verifier si :
- Vous n'avez pas correctement positionné la vaisselle.
- Les bras d'aspersion heurtent un élément de la vaisselle.
Restes de saleté ou résidus d'aliments sur la vaisselle
Vérifier si :
- Le filtre de lavage est mal positionné, sale ou bouché.
- Les gicleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une pièce de la vaisselle.
- Le détergent n'est pas conforme ou est insuffisant.
- La vaisselle n'est pas correctement positionnée. Certaines pièces se touchent entre elles.
- Les paniers sont trop chargés.
- Le programme de lavage sélectionné n'est pas ajusté. -La vidange est bloquée.
- Des résidus d'aliments trop secs collent à la vaisselle.
La vaisselle sort blanchie
Vérifier si :
- Pas assez de détergent ou de liquide de rinçage.
- Le couvercle du réservoir à Sel est mal fermé.
- Le réservoir à Sel n'a plus d'eau ni de sel. -L'adoucisseur n'est pas bien réglé en fonction de la durée de l'eau.
- Un détergent sans phosphate a été utilisé. Faites un essai avec un détergent avec phosphate.
La vaisselle n'est pas bien sèche
Vérifier si :
- Il manque du liquide de rincage. -La régulation du liquide de rincage n'est pas adequate. -La vaisselle est mal positionnée. -La vaisselle a été retirée trop tôt.
- Le programme de lavage n'est pas celui qui convient.
Le verre ou le cristal ressort avec un aspect laiteux ou rayé
Vérifier si :
- Les pièces ne sont pas lavables en lave-vaisselle.
- Le détergent ne convient pas.
- Le verre ou le cristal ressort avec un aspect opaque
- Il manque de liquide de rincage.
- Dosage excessif de liquide de rinçage.
- Les pièces en acier inoxydable ou en acier fin sont tachées
Verifier si :
- Les pièces ne sont pas lavables en lave-vaisselle. - La vaisselle n'est pas bien positionnée. Trop de détergent utilisé pour le lavage.
- Acier de qualité faible.
- Il y a trop de sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à sel.
À la fin de la vie utile de l'appareil, ce dernier ne doit pas être éliminé mélangé aux ordures ménagères brutes.
Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte, agréés par les administrations locales, ou aux prestataires qui facilitent ce service.
L'élimination séparée d'un déchet d'électroménager permet d'éviter d'éventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économie d'énergie et de ressources que cela implique.
Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit vise à rappeler la non-utilisation des conteneurs traditionnels pour son élimination.
Pour davantage d'informations, contacter les autorités locales ou votre revendeur.
Fagor Electrodomésticos, S. Coop.
Tel. 943 03 71 00
Fax 943 03 71 17
Barrio S. Andrés, 18
